WESTWOOD FREE STANDING
DART CABINET SET
ASSEMBLY INSTRUCTIONS

2
THANK YOU!
Thank you for purchasing this product. We work around the clock and around the globe to ensure
that our products maintain the highest possible quality. However, in the rare case of issues during
assembly or use of this product, please contact our Consumer Hotline at 800-759-0977for immediate
assistance before contacting your retailer. Please read the warranty information at the back of these
assembly instructions for further details.
ASSEMBLY TIPS
1. Find a clean, level surface to begin the assembly of your dart board. We recommend that two adults
work together to assemble this game. You may want to carefully cut or tear the four corners of the box
so that the bottom of the box can be used as your work surface.
2. Remove all of the contents from box and verify that you have all of the parts shown on the Parts
List before you begin assembly. Note: Some parts may be pre-installed or pre-assembled.
3. Some figures or drawings may not look exactly like product.
4. When installing parts that have more than one screw orbolt, hand tighten all screws orbolts
in place before final tightening with screwdriver orwrench.
5. Electric screwdrivers may be helpful during assembly; however, please set a low torque and use
extreme caution because screws may be stripped or overtightened, resulting in damaged parts, if the
electric screwdriver’s torque is set too high.
WARNINGS!
READ AND FOLLOW ALL ASSEMBLY, OPERATION AND SAFETY INSTRUCTIONS CAREFULLY.
CHOKE HAZARD - THIS ITEM MAYCONTAIN SMALL BALLS AND PARTS
NOT SUITABLE FOR CHILDREN UNDER 3 YEARS OF AGE.
IMPORTANT! PLEASE READ THESE ASSEMBLY INSTRUCTIONS
IN ENTIRETY BEFORE ASSEMBLING YOUR PRODUCT.
CARE AND USE
1. This product is intended for INDOORuse only.
2. Do NOT drag the table when moving it, as this will damage the legs.

3
Parts List
01/20
WESTWOOD FREE STANDING DART CABINET SET - BG50367
PARTS
#1NGP7750L #2NGP7751 #3 NGP7752 #4 NGP7753 #5 NGP7754 #6 NGP7755L
COVER PLATE - TOP
#7NGP7756
#8NGP7757L #9NGP7758 #10 NGP7759 #11 NGP7760 #12 NGP5925 #13 NGP5926
DOOR
#22 NGP5927
#25 NGP5610
SIDE PANEL - TOP CROSS BOARD SIDE PANEL -
BOTTOM
BASE PLATE TOP BACK BOARD COVER PLATE -
BOTTOM
STORAGE SHELF BOTTOM BACK
BOARD LEG DART HOLDER HINGE DOOR HANDLE
BRISTLE
DARTBOARD
HARDWARE - NGP7761
#14 #15 #16 #17 #18 #19 #20
#21 #24
#23 ADDITIONAL EQUIPMENT
REQUIRED:
PHILLIPS HEAD
SCREWDRIVER
B
A
B
A
5/8” SCREW 5/8” FLAT SCREW 1/2" SCREW WERCSTALF"2/1
1" SCREW 3/4" FLAT SCREW
GEAR
TLOBDAERHT ALLEN WRENCH
SMALL MOUNTING
BRACKET BOLT
11
1B
6
3
8
25
2B
4
7
5
10
22
NGP7750R NGP7762 NGP7755R
NGP7757R
R
L
R
L
#26 NGP59261
MAGNET
& STEEL PLATE
#27
29#28 #
3 pc 2 pc 2 pc 2 pc
4 pc
2 pc
4 pc 4 pc 16 pc 4 pc 4 pc 28 pc 39 pc
39 pc 1 pc 2 pc 2 pc 1 pc
2 pc 1 pc
2 pc 1 pc 1 pc 1 pc
2 pc
2 pc 1 pc
1 pc
2A
1A
9,12,13,26,27
SMALL MOUNTING
BRACKET NUT DARTBOARD MOUNT BRACKET
For replacement parts please call 800-759-0977.
Illustrations Not to Scale

#11
ASSEMBLY INSTRUCTIONS
#21

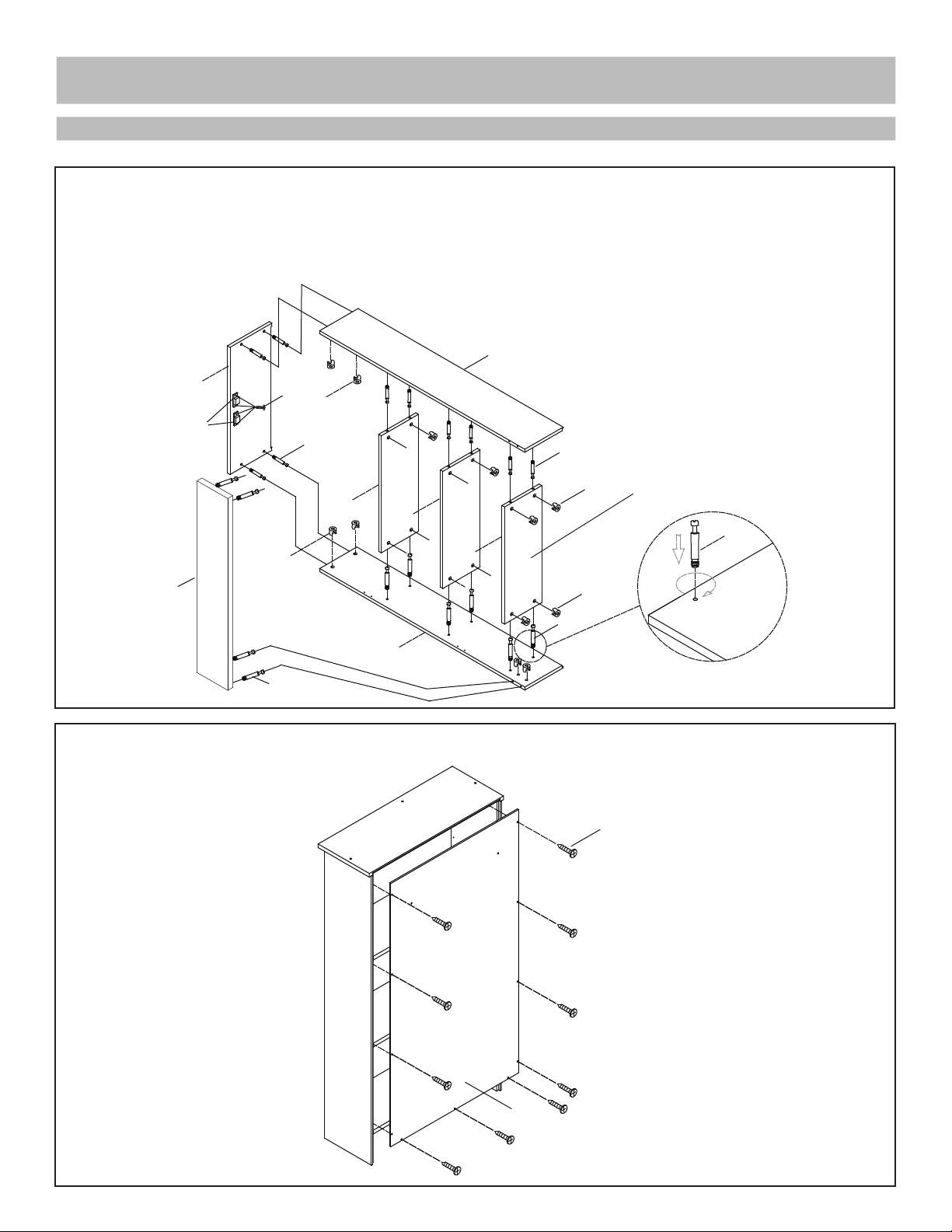

Step 1: Screw thread bolts #21 into the side panel #1A and #1B, and cross board #2A and #2B
as shown below. Insert gears #20 into cover plate #3, base plate #4 and cross board #2A
and #2B. Note: see illustration below for alignment of gear to hole. Attach cross board #2A to
base plate #4 with gears #20. Attach cross board #2B to cover plate #3 with gears #20.
Attach side panel #1A and #1B to plates #3 and #4 in the same manner.
Step 2: Attach the top back board #5 to the assembled cabinet with screw #19.
Note: Position top back
board so four dartboard
mounting holes are closer
to the top than bottom of
cabinet.
Note: When gear is inserted into
hole, the arrow should point
directly out toward hole that
bolt will be inserted into.
Once bolt is inserted, turn gear
clockwise to lock.
4
#2B #20
#4
#21
#21
#21
#21
#20
#20
#3
#1B
#5
#19
#2A
#1A

ASSEMBLY INSTRUCTIONS (Cont.)
5
#10
#19
Step 3: Screw thread bolts #21 into cover plate #7 and side panel #6. Insert gears #20 into storage
shelves #9. Attach cover plate #7 and storage shelves #9 to side panel #6 with gear #20
as shown. Repeat for other side panel #6. Attach magnetic part #26 to pre-drilled holes on
center of long side of board #7 with screw #14.
Step 4: Attach the bottom back board #10 to the assembled cabinet with screw #19.
#7
#26
#14
Note: Finished edge will
face front and the gears
will be on the bottom of
all storage shelves.
#21
#11
#21
#21
#21
#20
#20
#20
#20
#21
#6
#9
#9
#6
#9

ASSEMBLY INSTRUCTIONS (Cont.)
6
#21
#20
#21
Step 5: Attach the dart holder #12 using the pre-drilled holes on the door with screw #18.
Attach the doors #8 to the bottom cabinet with hinges #13 and screw #16 and screw #17.
if attaching to wall. Attach the door handles #22 to the doors. Attach the magnet steel plates
#27 to pre-drilled holes in top outer corners on the inside of the doors with screw #15.
Step 6: Screw thread bolts #21 into the bottom cabinet and attach the top cabinet to the bottom
cabinet with gears #20 as shown below..
#16
#8
#12 #18
#8
#16
#17
#13
#22
#27
#15
#21

ASSEMBLY INSTRUCTIONS (Cont.)
7
Step 7: Attach the electronic dartboard #25, using the threaded holes on backboard, with bolts #24.
Optional (attach the cabinet to a wall):
If you plan to attach the cabinet to a wall, don't
attach the legs #11. Use the 16" on center pre-drilled
holes in the backboard to attach the top and bottom
cabinet to the wall with screw #19 as shown.
Please make sure to screw into wall studs or use
the appropriate wall anchors (not included).
WALL
16"
#29
#28
#24
#19
#19
#19

180-DAY LIMITED WARRANTY
This product is warranted to the original purchaser to be free from defects in material or workmanship
for a period of 180 days from the date of the original retail purchase.
This warranty does not cover defects or damage due to improper installation, alteration, accident or
any other event beyond the control of the manufacturer. Defects or damage resulting from misuse,
abuse or negligence will void this warranty. This warranty does not cover scratching or damage that
may result from normal usage.
This product is not intended for institutional or commercial use; the manufacturer does not assume
any liability for such use. Institutional or commercial use will void this warranty.
This warranty is nontransferable and is expressly limited to the repair or replacement of the defective
product. During the warranty period, the manufacturer shall repair or replace defective parts at no
cost tothe purchaser. Shipping charges and insurance are not covered and are the responsibility of
the purchaser. Labor charges and related expenses for removal, installation or replacement of the
product or components are not covered under this warranty.
The manufacturer reserves the right to make substitutions to warranty claims if parts are unavailable
or obsolete.
The manufacturer shall not be liable for loss of use of the product or other consequential or incidental
costs, expenses or damages incurred by the consumer of any other use. The user assumes all risk of
injury resulting from the use of this product.
This warranty is expressly in lieu of all other warranties, expressed or implied, including warranties of
. Neither the manufac-
turer nor any of its representatives assumes any other liability in connection with this product.
All warranty claims must be made through the retailer where the product was originally
purchased. A purchase receipt or other proof of date of purchase will be required to process
all warranty claims. The model number and part numbers found within the assembly
instructions will be required when submitting any parts requests or warranty claims.
For further warranty information or inquiries, please call 800-759-0977
8

Ver. 0320 BG50367
