Hathaway Stratford NG1034FB User manual

STRATFORD 56"FOOSBALL TABLE
ASSEMBLY INSTRUCTIONS
NG1034FB
Please Do Not Hesitate to
Contact Our Consumer Hotline
at 800-759-0977
with Any Questions That May
Arise During Assembly or
Use of This Product!
Ver. 0318

THANK YOU!
Thank you for purchasing this product. We work around the clock and around the globe to ensure
that our products maintain the highest possible quality. However, in the rare case of issues during
assembly or use of this product, please contact our Consumer Hotline at 800-759-0977 for immediate
assistance before contacting your retailer. Please read the warranty information at the back of these
assembly instructions for further details.
2
CARE AND USE
1. This product is intended for INDOOR use only.
2. Do NOT drag the table when moving it, as this will damage the legs.
ASSEMBLY TIPS
1. Find a clean, level surface to begin the assembly of your game table. We recommend that two adults
work together to assemble this game. You may want to carefully cut or tear the four corners of the box
so that the bottom of the box can be used as your work surface.
2. Remove all of the contents from box and verify that you have all of the parts shown on the Parts
List before you begin assembly. Note: Some parts may be pre-installed or pre-assembled.
3. Some figures or drawings may not look exactly like product.
4. When installing parts that have more than one screw or bolt, hand tighten all screws or bolts
in place before final tightening with screwdriver or wrench.
5. Electric screwdrivers may be helpful during assembly; however, please set a low torque and use
extreme caution because screws may be stripped or overtightened, resulting in damaged parts, if the
electric screwdriver’s torque is set too high.
WARNINGS!
READ AND FOLLOW ALL ASSEMBLY, OPERATION AND SAFETYINSTRUCTIONS CAREFULLY.
CHOKE HAZARD - THIS ITEM MAY CONTAIN SMALL BALLS AND PARTS
NOT SUITABLE FOR CHILDREN UNDER 3 YEARS OF AGE.
IMPORTANT! PLEASE READ THESE ASSEMBLY INSTRUCTIONS
IN ENTIRETY BEFORE ASSEMBLING YOUR PRODUCT.

3/18
For replacement parts
please call 800-759-0977.
3

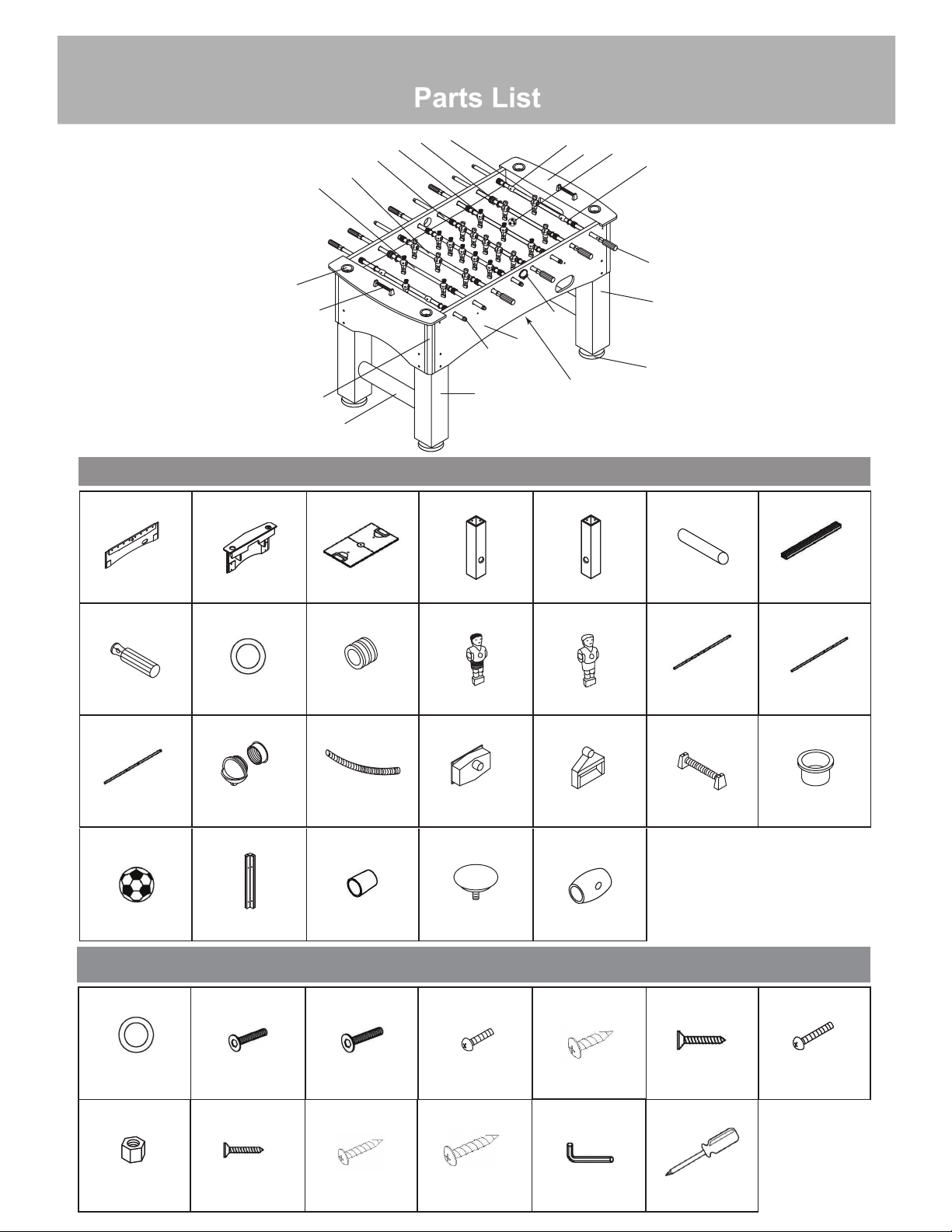

Parts List
STRATFORD 56"FOOSBALL TABLE - NG1034FB
Illustrations Not to Scale
PARTS
#1NGP5966* #2NGP5967 #3NGP5788 #4NGP5969 #5NGP5970 #6NGP5971
PLAYFIELD
#7NGP5792
#19 NGP5972 #20 NGP5794 #21 NGP5795 #22 NGP5973 #23 NGP5974 #24 NGP5798
HAND GRIP
#25 NGP5799
#26 NGP5800 #27 NGP5801 #28 NGP5802 #29 NGP5803
BALL RUNNER
4
SIDE PANEL END PANEL LEG BAR
2 PIECE BALL
LAUNCHER
5
6
25
21
22
24
26
234
LEG - LEFT LEG - RIGHT SUPPORT BRACE
PLAYFIELD
PLASTIC ROD
WASHER RUBBER BUMPER AWAY PLAYER HOME PLAYER 5 PLAYER ROD 3 PLAYER ROD
ROD END CAP
2 PLAYER ROD
SOCCER BALL
SIDE BALL
CATCHER
#32 NGP58061
SILVER METAL
CUP
#30 NGP5804
BALL CATCHER
#31 NGP5975
MANUAL SCORER
#8 #9 #10 #11 #12 #13
5/16”x60mm
BOLT
#14
1/2” SCREW
5/16”
FLAT WASHER
#15
1-1/8” BOLT
#34 NGP5807
APRON CORNER LEG LEVELER
#38 NGP5976
STOP RING
ADDITIONAL EQUIPMENT
REQUIRED:
PHILLIPS HEAD
SCREWDRIVER
#17 #18 #33
3/4” SCREW 1-3/4 SCREW
#16
1” FLAT SCREW
LOCKNUT1/2” FLAT SCREW HEX WRENCH
1
32
31
19
36
27
35
23 38
20
37
5/8” BOLT
3
7,28,29,30
HARDWARE PACK - NGP5812
X2 X2 X2 X2 X2 X2 X4
X16 X8 X8
X24
X8 X16 X16 X11 X11 X2 X4
X28
X2 X2 X1 X2 X2 X2 X2
X2 X4 X8 X4 X4
X2 X4 X4
X26 X1
X24 X26
5/16”x35mm
BOLT
#35 NGP5808 #36 NGP5809 #37 NGP5810 *Chrome Rod Bearing Only,
NGP57861

4

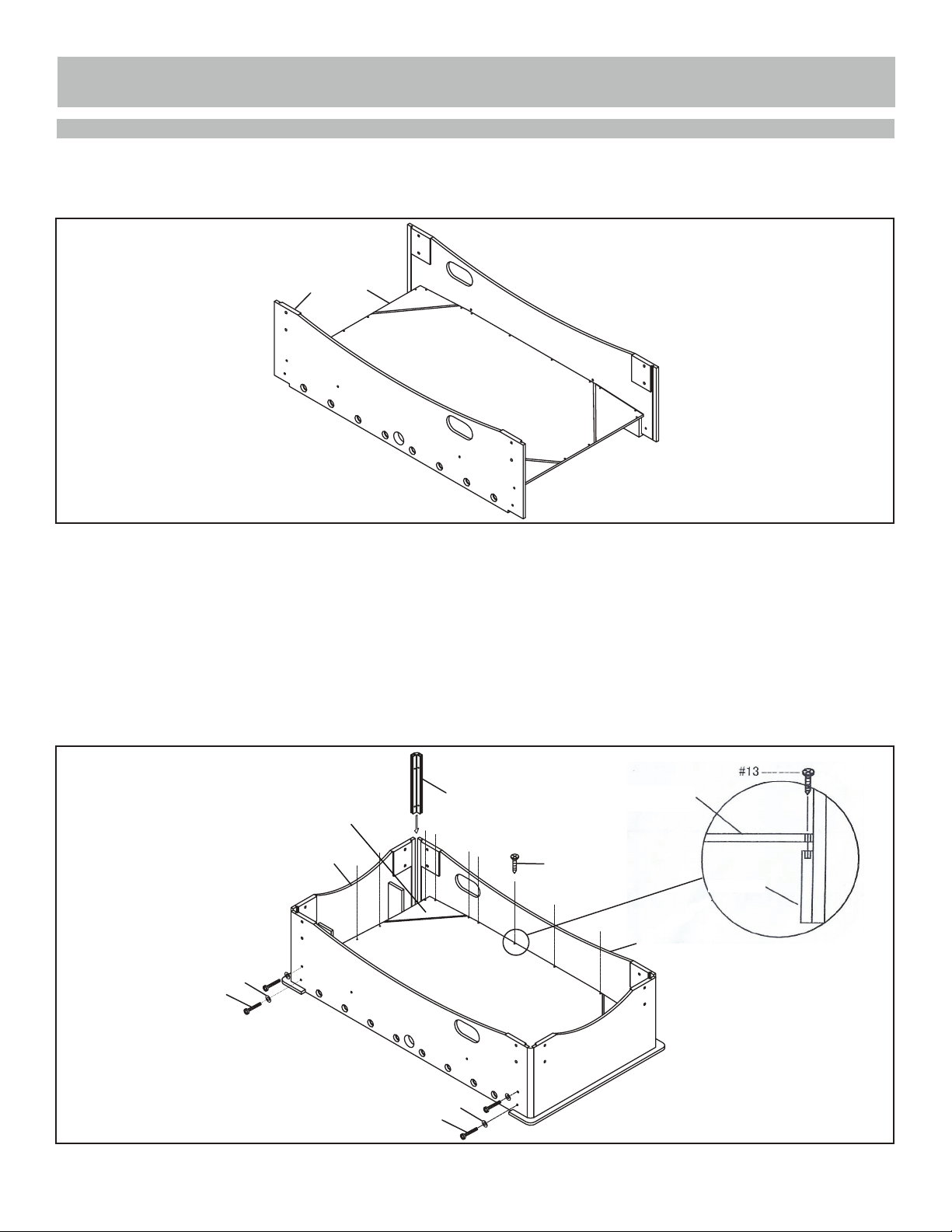

ASSEMBLY INSTRUCTIONS
1. Place PLAYFIELD #3, with field markings facing down, onto the ledge of the SIDE PANELS #1.
Note: The table is assembled upside down.
2. Attach one END PANEL #2 to each end of the table with 5/16” BOLT #10 and 5/16” FLAT WASHER #8.
Note: DO NOT over tighten bolts. In this step, loosely tighten just until sides touch.
3. Attach PLAYFIELD totable with 1” FLAT SCREWS #13 around inside edge using pre-drill holes. Note: ALWAYS
use pre-drilled holes. If not, permanent damage can be done totable.Aflashlight can be helpful in aligning holes.
It may be helpful to have a second person push on the opposite side, as you attach Playfield, in order tosquare
up surface. Make sure End Panels fit snuggly against Side Panels before screwing down Playfield.
4. Insert the APRON CORNERS #35 onto the SIDE PANELS #1 and END PANELS #2 on the four corners.
Note: Make sure inside screw holes are positioned at top.
5. Tighten 5/16” BOLTS #10, loosely tightened in Step 2, on both sides.
Field corners are
intentionally tapered
down for play.
#1 #3
#2
#10
#8
#13
#35
#10
#8
#1
Playfield
Side
Panel

5

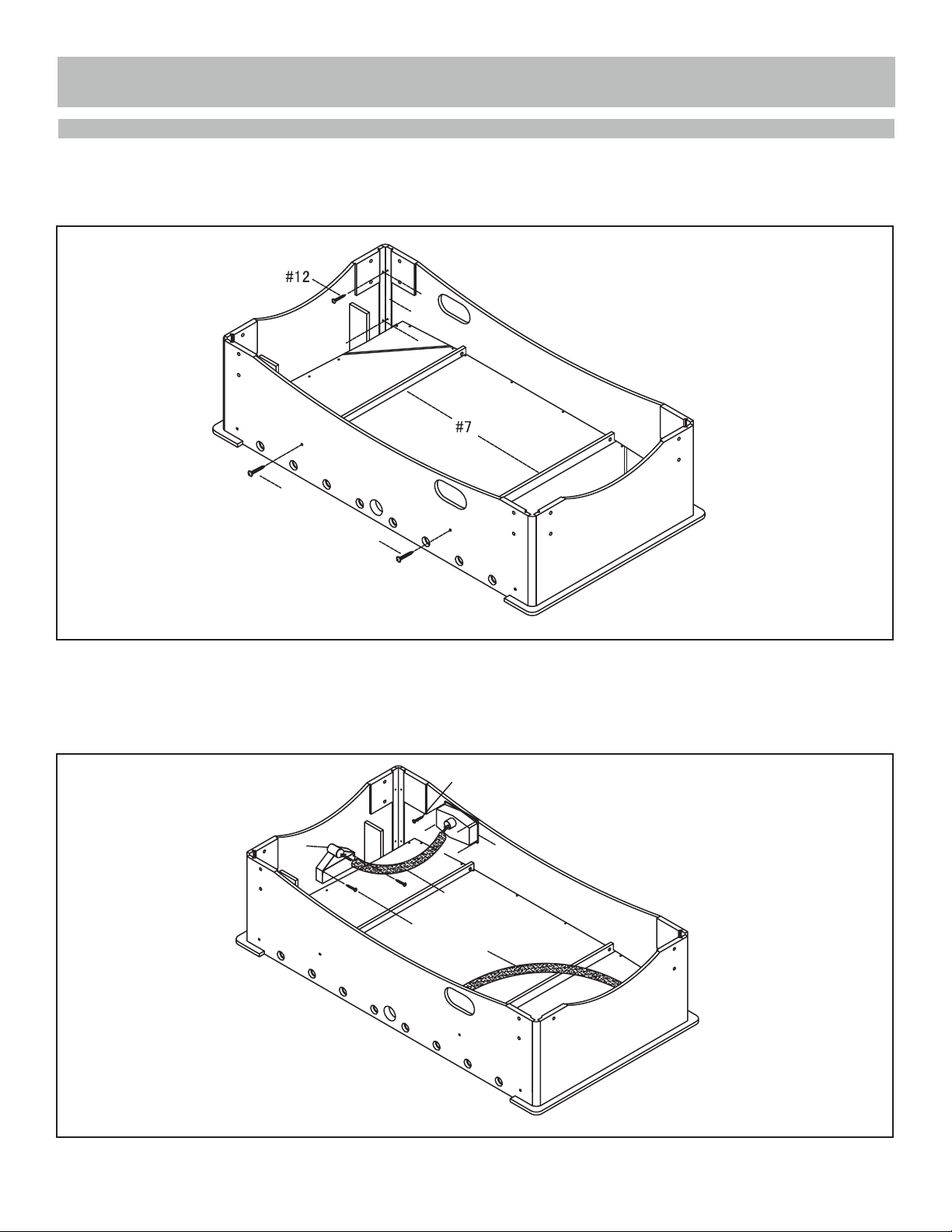

ASSEMBLY INSTRUCTIONS (CONT.)
6. Position each PLAYFIELD SUPPORT BRACE #7 between the SIDE PANELS as shown below. Attach the
SUPPORT BRACE #7 with 1-3/4” SCREW #18. Attach the APRON CORNERS to each corner of the table
with 1/2” SCREW #12.
7. Attach the SIDE BALL CATCHER #29 to each of the SIDE PANELS with 1/2” SCREW #12. Attach the
BALL CATCHER #30 to each of the END PANELS with 1/2” SCREW #12. Attach the BALL RUNNER #28
onto the SIDE BALL CATCHER and the BALL CATCHER openings as shown below.
#18
#18
#35
#12
#29
#28
#28
#12
#30
#12
#7

6

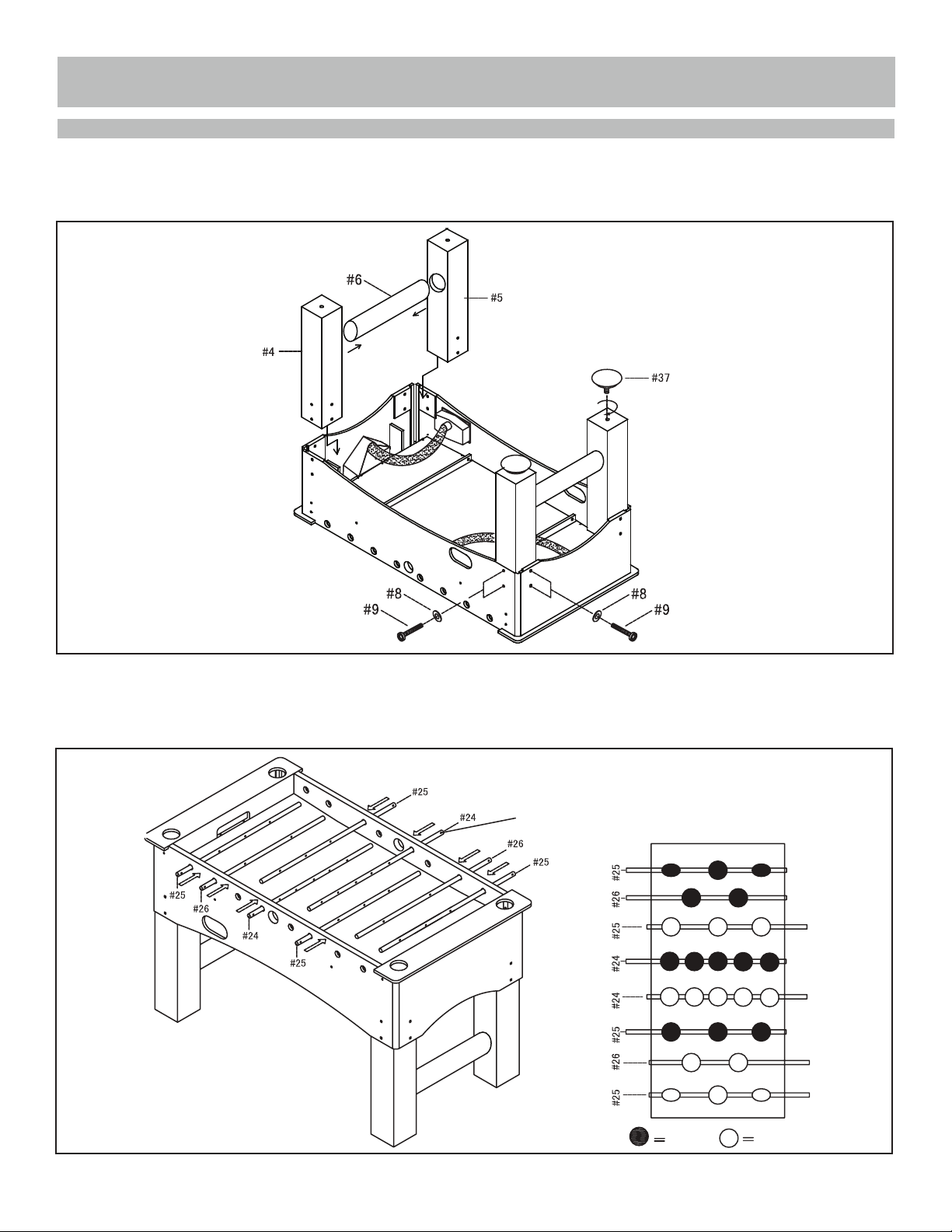

ASSEMBLY INSTRUCTIONS (CONT.)
8. Insert LEG BAR #6 into both LEGS as shown. Attach LEFT LEG #4 and RIGHT LEG #5 to each corner of
the table with 5/16” BOLT #9 and 5/16” FLAT WASHER #8.
9. Thread one LEG LEVELER #37 onto each LEG. Carefully turn table over.
10. Begin PLAYER ROD assembly by partially inserting PLAYER ROD into the appropriate hole in the SIDE PANEL.
11. Before continuing, refer to the diagrams below for correct rod orientation and player placement. Note: You may
choose either color for home or visitor teams.
Hand tighten ALL bolts
before final tightening.
#6
#8
#5
#9
#4
#8
#9
#37
NOTE: Hole on end of rod indicates handle side.
HOME VISITOR

7
ASSEMBLY INSTRUCTIONS (CONT.)
12. Note: the HAND GRIP will be attached to the marked end (with hole) of the PLAYER ROD - this end must
be inserted into the SIDE PANEL first. Slide one RUBBER BUMPER #21 and PLASTIC ROD WASHER #20
onto the partially inserted PLAYER ROD. Slide the appropriate quantity and color of players onto the PLAYER
ROD. Finish PLAYER ROD assembly with PLASTIC ROD WASHER #20 and RUBBER BUMPER #21 (note
position for each in diagram below). Insert PLAYER ROD into hole on opposite SIDE PANEL. Fasten PLAYERS
to PLAYER ROD with 1-1/8” BOLT #14 and LOCKNUT #15.
13. Repeat assembly with remaining PLAYER RODS. Note: Each team should face the opposite goal.
STEP12B
STEP12A
NOTE: Stop Rings (38)
are used on both sides
of goalie instead of players
Note: STOP RINGS #38 will be used instead of PLAYERS on either side of the goalies and attached
to PLAYER RODS with 1-1/8” BOLT #14 and LOCKNUT #15.

8
ASSEMBLY INSTRUCTIONS (CONT.)
14. Attach HAND GRIP #19 to the end of the PLAYER ROD with threaded hole using 5/8” BOLT #11. Attach
ROD END CAP #36 to the opposite end.
15. Attach one MANUAL SCORER #31 to the top of each END PANEL with 3/4” ROUND HEAD SCREW #17.
16. Attach one TWO-PIECE BALL LAUNCHER #27 to each side of the table by inserting the cup into the hole
on the outside of the SIDE PANEL and the launcher into the hole on the inside of the SIDE PANEL and screwing
them together. Fasten each to the table with one 1/2” FLAT SCREW #16.
17. Insert SILVER CUP HOLDERS #32 into the holes in the top of each END PANEL as shown.
#16
#27
#11

This product is warranted to the original purchaser to be free from defects in material or workmanship
for a period of 180 days from the date of the original retail purchase.
This warranty does not cover defects or damage due to improper installation, alteration, accident or
any other event beyond the control of the manufacturer. Defects or damage resulting from misuse,
abuse or negligence will void this warranty. This warranty does not cover scratching or damage that
may result from normal usage.
This product is not intended for institutional or commercial use; the manufacturer does not assume
any liability for such use. Institutional or commercial use will void this warranty.
This warranty is nontransferable and is expressly limited to the repair or replacement of the defective
product. During the warranty period, the manufacturer shall repair or replace defective parts at no
cost tothe purchaser. Shipping charges and insurance are not covered and are the responsibility of
the purchaser. Labor charges and related expenses for removal, installation or replacement of the
product or components are not covered under this warranty.
The manufacturer reserves the right to make substitutions to warranty claims if parts are unavailable
or obsolete.
The manufacturer shall not be liable for loss of use of the product or other consequential or incidental
costs, expenses or damages incurred by the consumer of any other use. The user assumes all risk of
injury resulting from the use of this product.
This warranty is expressly in lieu of all other warranties, expressed or implied, including warranties of
. Neither the manufac-
turer nor any of its representatives assumes any other liability in connection with this product.
All warranty claims must be made through the retailer where the product was originally
purchased. A purchase receipt or other proof of date of purchase will be required to process
all warranty claims. The model number and part numbers found within the assembly
instructions will be required when submitting any parts requests or warranty claims.
For further warranty information or inquiries, please call 800-759-0977
180-DAY LIMITED WARRANTY
9

Ver. 0318 NG1034FB
TABLE DE SOCCER
STRATFORD 1,37 m
INSTRUCTIONS D’ASSEMBLAGE
Contactez notre
service à la clientèle au
800-759-0977
avec des questions sur le montage
ou l'utilisation de ce produit.

2
MERCI!
Merci d’avoir acheté notre produit. Nous travaillons 24 heures sur 24, partout dans le monde, à garantir
que nos produits sont de la meilleure qualité possible. Toutefois, dans les rares cas de problèmes lors
du montage ou de l'utilisation de ce produit, se il vous plaît communiquer avec notre service à la clientèle
au 800-759-0977 pour une aide immédiate avant de contacter votre revendeur. Pour obtenir de plus amples
renseignements, veuillez lire l'information relative à la garantie au verso de ce guide d’instructions.
ENTRETIEN ET USAGE
1. Ce produit doit être utilisé À L’INTÉRIEUR seulement.
2. NE JAMAIS déplacer la table en la traînant, cela pourrait endommager les pieds.
INSTRUCTIONS D’ASSEMBLAGE
1. Trouver une surface propre et plane, pour commencer le montage de votre table de jeu. La table
s’assemble à l’envers pour être ensuite retournée sur ses pieds, une fois l’assemblage complété.
Cette table est lourde et nécessite au moins deux adultes forts pour la soulever et la retourner.
2. Retirez le contenu de la boîte, avant de commencer l’assemblage, assurez-vous d’avoir toutes
les pièces telles que listées et illustrées au tableau d’identification. Avis : certaines pièces sont
préassemblées ou préinstallées.
3. Certaines illustrations ou dessins peuvent ne pas ressembler au produit que vous avez acheté.
4. Quand vous fixez en place une pièce avec plus d’une vis ou écrou, veuillez, en premier, les
visser à la main et terminer la fixation avec un tournevis ou une clé.
5. Un tournevis électrique peut être utile lors de l’assemblage, mais veuillez le régler à basse torque
et l’utiliser avec prudence; si la torque est trop élevée, la vis peut se défaire ou être trop serrée.
AVERTISSEMENTS!
LIRE TOUTES LES INSTRUCTIONS D’ASSEMBLAGE ET LES CONSIGNES DE SÉCURITÉ ATTENTIVEMENT.
RISQUE D’ÉTOUFFEMENT – CERTAINS ÉLÉMENTS DU PRODUIT CONTIENNENT
DE PETITES PIÈCES - NE CONVIENT PAS À UN ENFANT DE MOINS DE TROIS ANS.
IMPORTANT! VEUILLEZ LIRE, EN ENTIER, TOUTES LES
INSTRUCTIONS AVANT D’ASSEMBLER VOTRE PRODUIT.

NGP5966* NGP5967 NGP5788 NGP5969 NGP5970
NGP5975
3/18
3

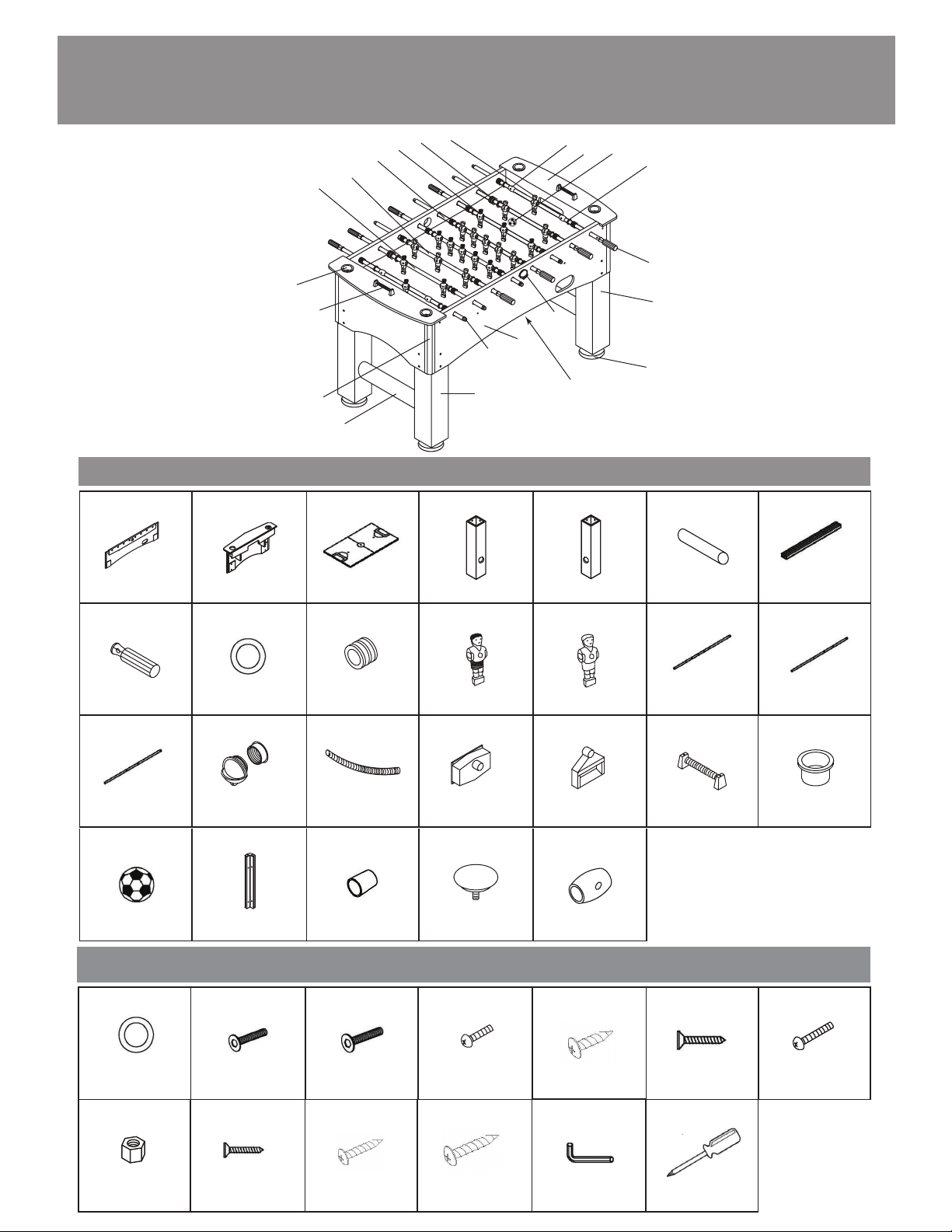

TABLE DE SOCCER STRATFORD 1,37 m - NG1034FB
#1#2#3#4#5#6NGP5971 #7NGP5792
#19 NGP5972 #20 NGP5794 #21 NGP5795 #22 NGP5973 #23 NGP5974 #24 NGP5798 #25 NGP5799
#26 NGP5800 #27 NGP5801 #28 NGP5802 #29 NGP5803
4
5
6
25
21
22
24
26
234
#32 NGP58061
#30 NGP5804 #31
#8 #9 #10 #11 #12 #13 #14
#15
#34 NGP5807 #38 NGP5976
#17 #18 #33
#16
1
32
31
19
36
27
35
23 38
20
37
3
7,28,29,30
X2 X2 X2 X2 X2 X2 X4
X16 X8 X8
X24
X8 X16 X16 X11 X11 X2 X4
X28
X2 X2 X1 X2 X2 X2 X2
X2 X4 X8 X4 X4
X2 X4 X4
X26 X1
X24 X26
PANNEAU LATÉRAL
PANNEAU
D’EXTRÉMITÉ SURFACE DE JEU PIED GAUCHE PIED DROIT
TRAVERSE
PIED DE TABLE
TRAVERSE
SURFACE DE JEU
POIGNÉE
RONDELLE
PLASTIQUE TIGE
DE JOUEURS BUTOIR DE TIGE JOUEUR VISITEUR JOUEUR LOCAL TIGE 5 JOUEURS TIGE 3 JOUEURS
TIGE 2 JOUEURS LANCE BALLE RÉCUPÉRATEUR
DE BALLE
BOÎTE DE
RÉCEPTION
LATÉRALE
BOÎTE DE
RÉCEPTION
MARQUEUR
MANUEL
PORTE-GOBELET
EN PLASTIQUE
ARGENT
RONDELLE (0,79 cm)
BOULON
(0,79 cm x 35 mm)
BOULON
(0,79 cm x 60 mm)
VIS À TÊTE
RONDE (1,27 cm)
VIS À TÊTE
PLATE (2,54 cm)
ÉCROU
VIS À TÊTE PLATE
(1,27 cm) CLÉ HEXAGONALE
TOURNEVIS
CRUCIFORME
ÉQUIPEMENT
ADDITIONNEL REQUIS:
BOULON (2,86 cm)
BALLE DE SOCCER COIN DE
RENFORCEMENT EMBOUT DE TIGE
PATIN DE
NIVELLEMENT ANNEAU BUTOIR
BOULON (1,59cm)
VIS À TÊTE
RONDE (1,90 cm)
VIS À TÊTE
RONDE (4,45 cm)
PIÈCES
SAC DE QUINCAILLERIE – NGP5812
Pour commander une pièce
de remplacement, veuillez
téléphoner au 1 800 759-0977
illustrations non à l'échelle
*chrome tige roulement à billes
seulement, NGP57861
#35 NGP5808 #36 NGP5809 #37 NGP5810
Liste des pièces

4
INSTRUCTIONS D’ASSEMBLAGE
1. Installez la SURFACE DE JEU (no 3), avec le côté fini tourné vers le bas, sur le rebord du PANNEAU
LATÉRAL (no 1). Avis : la table est assemblée à l’envers.
2. Installez un PANNEAU D’EXTRÉMITÉ (no 2) à chaque extrémité de la table à l’aide de boulons (no 10) et
de rondelles (no 8).
3. Fixez la SURFACE DE JEU à la table à l’aide de vis à tête plate (no 13) en utilisant les trous prépercés. Avis :
Utilisez toujours des trous pré-percés. Sinon, des dommages permanents peuvent sefaire à la table. Une lampe
de poche peut être utile en alignant les trous. Il peut être utile d'avoir une deuxième personne poussée sur le côté
opposé, que vous attachez surface de jeu, pour cadrer jusqu'à la surface. Assurez-vous que les panneaux d'ex-
trémité épousent la forme contre les panneaux latéraux avant vissage surface de jeu.
4. Insérez les COINS DE RENFORCEMENT (no 35) dans les PANNEAUX LATÉRAUX (no 1) et les PANNEAUX
D’EXTRÉMITÉ (no 2) aux quatre coins. Avis: Assurez-vous que l'intérieur des trous de vis sont positionnées en haut.
5. Serrer de boulon, lâche serrés à l'étape 2, des deux côtés.
Coins de renforcement
Intentionnellement
coniques bas pour jouer.
#1 #3
#2
#10
#8
#13
#35
#10
#8
#1
Surface de jeu
Panneau
latéral

5
INSTRUCTIONS D’ASSEMBLAGE (suite)
6. Installez chacune des TRAVERSES SURFACE DE JEU (no 7) entre les PANNEAUX LATÉRAUX, tel
qu’illustré ci-dessous. Fixez les TRAVERSES SURFACE DE JEU (no 7) à l’aide de vis (no 18). Insérez les
COINS DE RENFORCEMENT à chaque coin de la table à l’aide de vis (no 12).
7. Installez la BOÎTE DE RÉCEPTION LATÉRALE (no 29) à chacun des PANNEAUX LATÉRAUX à l’aide de
vis (no 12). Fixez la BOÎTE DE RÉCEPTION (no 30) à chacun des PANNEAUX D’EXTRÉMITÉ à l’aide de vis
(no 12). Installez le RÉCUPÉRATEUR DE BALLES (no 28) sur la BOÎTE DE RÉCEPTION LATÉRALE et la
BOÎTE DE RÉCEPTION, tel qu’illustré ci-dessous.
#18
#18
#35
#12
#29
#28
#28
#12
#30

6
INSTRUCTIONS D’ASSEMBLAGE (suite)
REMARQUE : Le trou sur l'extrémité de la tige
indique le côté de la poignée.
8. Insérez la TRAVERSE PIED DE TABLE (no 6), tel qu’illustré ci-dessous. Fixez les PIEDS GAUCHES (no 4)
et les PIEDS DROITS (no 5) auxcoins de la table à l’aide de boulons (no 9) et de rondelles (no 8).
9. Fixez un PATIN DE NIVELLEMENT (no 37) à chaque PIED. Retournez la table avec précaution.
10. Commencez l’assemblage desTIGES DE JOUEURS en insérant partiellement la TIGE DE JOUEURS dans
l’ouverture appropriée du PANNEAU LATÉRAL.
11. Avant de poursuivre, consultez les schémas ci-dessous pour savoir comment placer les tiges et les
joueurs. Avis : Vous pouvez choisir une couleur pour l’équipe de joueurs locaux ou celle des visiteurs.
Serrez à la main tous
les boulons avant
le serrage final.
HOME VISITOR

7
INSTRUCTIONS D’ASSEMBLAGE (suite)
12. AVIS: La POIGNÉE sera fixée à l’extrémité de la TIGE DE JOUEURS, à l’endroit indiqué (tige avec un
trou) - cette extrémité doit être insérée dans le PANNEAU LATÉRAL en premier. Faites ensuite glisser un
BUTOIR DE TIGE (no 21) et une RONDELLE DE PLASTIQUE (no 20) sur la TIGE DE JOUEURS partiellement
insérée. Faites glisser le bon nombre de joueurs de la bonne couleur sur la TIGE DE JOUEURS. Terminez
l’assemblage des TIGES DE JOUEURS avec la RONDELLE DE PLASTIQUE (no 20) et le BUTOIR DE TIGE
(no 21). Veuillez noter la position de chaque tige dans le schéma ci-dessous. Insérez une TIGE DE JOUEURS
dans l’ouverture du PANNEAU LATÉRAL opposé. Placez les JOUEURS sur la TIGE DE JOUEURS avec des
BOULONS (no 14) et des ÉCROUS (no 15).
AVIS: Les ANNEAUX D’ARRÊT (no 38) seront utilisés plutôt que les JOUEURS sur les côtés des gardiens
de but et seront fixés sur les TIGES DE JOUEURS avec des BOULONS (no 14) et des ÉCROUS (no 15).
13. Poursuivez l’assemblage des autres TIGES DE JOUEURS. Avis : Chaque équipe doit faire face au
gardien du but.
ÉTAPE 12B
ÉTAPE 12A
REMARQUE : Les anneaux
d'arrêt (38) sont utilisés des
deux côtés du gardien de
but à la place des joueurs

INSTRUCTIONS D’ASSEMBLAGE (suite)
14. Installez une POIGNÉE (no 19) à l’extrémité des TIGES DE JOUEURS spécialement identifiées. Fixez un
EMBOUT de TIGE (no 11) à l’autre extrémité.
15. Installez le MARQUEUR MANUEL (no 31) au-dessus de chaque PANNEAU D’EXTRÉMITÉ à l’aide des
vis à tête ronde (no 17).
16. Fixez une pièce du LANCE BALLE (no 27) de chaque côté de la table en l’insérant dans l’orifice d’entrée de
la balle à l’extérieur du PANNEAU LATÉRAL et l’autre pièce du LANCE BALLE dans l’orifice d’entrée à l’intérieur
du PANNEAU LATÉRAL, tel qu’illustré ci-dessous. Utilisez les vis à tête plate (no 16) pour les fixer à la table.
17. Insérez PORTE-GOBELET (no 32) dans les trous sur le dessus de chaque panneau d'extrémité, comme
indiqué.
#16
#27
#11
88

GARANTIE LIMITÉE DE 180 JOURS
La garantie du produit est valide pour l'acheteur original en ce qui a trait aux pièces défectueuses ou
à la main-d’œuvre pour une période de 180 jours de la date d’achat.
Cette garantie n’est couvre pas les dommages causés par accident, par modification, par une
installation défectueuse ou tout autre événement hors du contrôle du fabricant. Tout défaut ou
dommage résultant de la négligence ou d’une mauvaise utilisation annule cette garantie. La présente
garantie ne couvre pas les égratignures ou les dommages attribuables à un usage normal.
Ce produit n'est pas destiné à un usage institutionnel ou commercial; le fabricant décline toute
responsabilité pour une telle utilisation. Un usage institutionnel ou commercial annule cette garantie.
Cette garantie est non transférable et est expressément limitée à la réparation ou au remplacement
du produit défectueux. Au cours de la période de garantie, le fabricant s’engage à remplacer et à
réparer les pièces défectueuses sans frais pour l’acheteur. Les frais d’assurance et d'expédition ne
sont pas couverts et sont à la charge de l'acheteur. Les frais de main-d'œuvre et les dépenses liées
au déplacement, à l’installation ou au remplacement du produit ou de ses composantes ne sont pas
couverts par cette garantie.
Le fabricant se réserve le droit de faire des substitutions de recours en garantie si la pièce n'est pas
disponible ou obsolète.
Le fabricant décline toute responsabilité liée à la perte d'utilisation ainsi que tous les autres coûts
directs ou indirects, frais ou dommages encourus par le consommateur qui aurait été causés par une
autre utilisation. L'utilisateur assume tous les risques de dommage résultant de l'utilisation de ce
produit.
Cette garantie tient lieu expressément de toute autre garantie, exprimée ou implicite, y compris les
garanties de qualité marchande ou d'adaptation à un emploi particulier dans la mesure permise par
les lois fédérales ou provinciales. Ni le fabricant, ni aucun de ses représentants n'assument aucune
autre responsabilité en rapport avec ce produit.
Toute réclamation doit être faite par le détaillant où le produit a été acheté. Une facture ou
autre preuve d'achat est nécessaire pour traiter toutes les réclamations de garantie. Le
numéro de modèle et les numéros de référence figurant dans les instructions d'assemblage
seront exigés lors de la soumission de demande de pièces ou de recours en garantie.
Pour plus d’information ou pour toute question, veuillez téléphoner au 1 800 759-0977.
9
