Hathaway Trailblazer NG5012 User manual

NG5012
Please Do Not Hesitate to
Contact Our Consumer Hotline
at 800-759-0977
with Any Questions That May
Arise During Assembly or
Use of This Product!
Ver. 1119

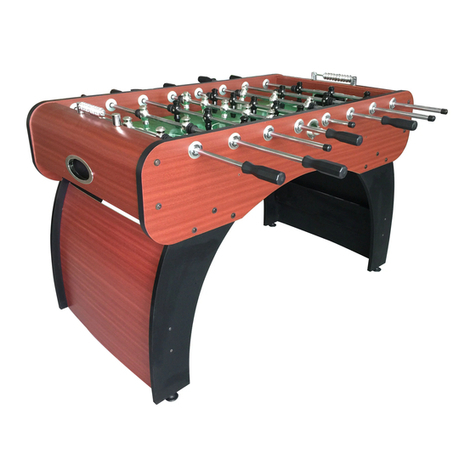

TRAILBLAZER 56-IN.
FOOSBALL TABLE
ASSEMBLY INSTRUCTIONS
Designed for Fun, Built to Last™
®

THANK YOU!
Thank you for purchasing this product. We work around the clock and around the globe to ensure
that our products maintain the highest possible quality. However, in the rare case of issues during
assembly or use of this product, please contact our Consumer Hotline at 800-759-0977 for immediate
assistance before contacting your retailer. Please read the warranty information at the back of these
assembly instructions for further details.
2
CARE AND USE
1. This product is intended for INDOOR use only.
2. Do NOT drag the table when moving it, as this will damage the legs.
ASSEMBLY TIPS
1. Find a clean, level surface to begin the assembly of your game table. We recommend that two adults
work together to assemble this game. You may want to carefully cut or tear the four corners of the box
so that the bottom of the box can be used as your work surface.
2. Remove all of the contents from box and verify that you have all of the parts shown on the Parts
List before you begin assembly. Note: Some parts may be pre-installed or pre-assembled.
3. Some figures or drawings may not look exactly like product.
4. When installing parts that have more than one screw or bolt, hand tighten all screws or bolts
in place before final tightening with screwdriver or wrench.
5. Electric screwdrivers may be helpful during assembly; however, please set a low torque and use
extreme caution because screws may be stripped or overtightened, resulting in damaged parts, if the
electric screwdriver’s torque is set too high.
WARNINGS!
READ AND FOLLOW ALL ASSEMBLY, OPERATION AND SAFETYINSTRUCTIONS CAREFULLY.
CHOKE HAZARD - THIS ITEM MAY CONTAIN SMALL BALLS AND PARTS
NOT SUITABLE FOR CHILDREN UNDER 3 YEARS OF AGE.
IMPORTANT! PLEASE READ THESE ASSEMBLY INSTRUCTIONS
IN ENTIRETY BEFORE ASSEMBLING YOUR PRODUCT.

For replacement parts
please call 800-759-0977.
Parts ListParts List
TRAILBLAZER 56"FOOSBALL TABLE - NG5012
Illustrations Not to Scale11/19
#1NGP7194 #2NGP7195 #3NGP7196 #4NGP7197 #5NGP7198 #6NGP7199 #7NGP7200
#8NGP7201 #9NGP7202 #10 NGP7203 #11 NGP7204 #12 NGP7205 #13 NGP7206
PLAYFIELD
#14 NGP5795
#15 NGP5794 #16 NGP7207 #17 NGP5809 #18 NGP5807
ROD END CAP
END LEG PANEL
ROD HANDLE
LEG - LEFT LEG - RIGHT SIDE LEG PANEL
LEFT APRON
CORNER STOP RING ROD BUMPER
3-PLAYER ROD
ROD WASHER
SCORER B
#21 NGP7208
SCORER A
#19 NGP58061 #20 NGP5810
#26 #27 #28 #29 #30 #31 #32
1/2” SCREW
#33
1-3/4” SCREW
#22 NGP7209 #23 NGP5798 #24 NGP5799 #25 NGP5800
5-PLAYER ROD
1-1/8” BOLT
X16 X8 X8 X2 X1
X12 X20 X20
X12
X2 X2 X2 X11 X11 X4 X16
X24
X2 X2 X1 X2 X2 X2 X2
X2 X4
X22
X4 X8
SUPPORT BRACE RIGHT APRON
CORNER
SOCCER BALL SILVER METAL
CUP HOLDER
X4
LEG LEVELER
X4
2-PLAYER ROD
X2
5/16”x28mm
BOLT 5/16”
FLAT WASHER 1/4”
FLAT WASHER 5/8” SCREW
X1
20
4
5
7
6
9
10
2
16
17
1
22
19
JUNCTION BOX
#37 NGP7210
X1
#36 #38 #39
1” SCREW 5/8” BOLT
#35
LOCK NUT HEX WRENCH
X26 X18 X8 X1
#34
1” BOLT
X4
Part of Table Body
#41 NGP7211
X2
#40 X2
1/2” FLAT SCREW
PARTS
HARDWARE PACK - NGP7212
3
13
11
15
14 12
23
24
25
8
21
37
41
VISITOR PLAYER HOME PLAYER
PLAYFIELD
SIDE PANEL END PANEL
1/4”x25mm
BOLT
ADDITIONAL EQUIPMENT
REQUIRED:
6 AAA BATTERIES
2-PIECE BALL
LAUNCHER
3

4
PARTS
ASSEMBLY INSTRUCTIONS
1
32
2
3

5
ASSEMBLY INSTRUCTIONS (CONT.)
Playfield
Side
Panel
Field corners are
intentionally tapered
down for play.
36
3
36
2
32
8
930
10
30

6
ASSEMBLY INSTRUCTIONS (CONT.)
Hand tighten ALL bolts during assembly and do final tightening once assembly is in place.
5
26
4
27
Goal Wires
Goal Wires
37
4
7
29
5
28B
28B
29

7
ASSEMBLY INSTRUCTIONS (CONT.)
22
22
31 21
29
6
28
20
21
Short scorer
wire connects
to junction box
Long
scorer wires
connect together
under
table
Junction Box (37)
under table
Goal Wires Short
Scorer Wire

8
ASSEMBLY INSTRUCTIONS (CONT.)
A
B
NOTE: Hole on end of
rod indicates handle side.
NOTE: Stop Rings (13) are used in
place of players on either side of goalie.
Shorter Bolts (34) are used for these.
23
19
25
24
24
23
25
24
24
11
25
15 14
34
13
38
16
23
17
35
12
33
35
41
40
NOTE: Make sure ALL players,
bumpers, washers and stop rings
are slid over each rod in correct order
(see below illustration), before inserting
rod end through other side of table. ALL
players from same team should face
opponents goal.

180-DAY LIMITED WARRANTY
This product is warranted to the original purchaser to be free from defects in material or workmanship
for a period of 180 days from the date of the original retail purchase.
This warranty does not cover defects or damage due to improper installation, alteration, accident or
any other event beyond the control of the manufacturer. Defects or damage resulting from misuse,
abuse or negligence will void this warranty. This warranty does not cover scratching or damage that
may result from normal usage.
This product is not intended for institutional or commercial use; the manufacturer does not assume
any liability for such use. Institutional or commercial use will void this warranty.
This warranty is nontransferable and is expressly limited to the repair or replacement of the defective
product. During the warranty period, the manufacturer shall repair or replace defective parts at no
cost tothe purchaser. Shipping charges and insurance are not covered and are the responsibility of
the purchaser. Labor charges and related expenses for removal, installation or replacement of the
product or components are not covered under this warranty.
The manufacturer reserves the right to make substitutions to warranty claims if parts are unavailable
or obsolete.
The manufacturer shall not be liable for loss of use of the product or other consequential or incidental
costs, expenses or damages incurred by the consumer of any other use. The user assumes all risk of
injury resulting from the use of this product.
This warranty is expressly in lieu of all other warranties, expressed or implied, including warranties of
. Neither the manufac-
turer nor any of its representatives assumes any other liability in connection with this product.
All warranty claims must be made through the retailer where the product was originally
purchased. A purchase receipt or other proof of date of purchase will be required to process
all warranty claims. The model number and part numbers found within the assembly
instructions will be required when submitting any parts requests or warranty claims.
For further warranty information or inquiries, please call 800-759-0977
9

NG5012
Contactez notre
service à la clientèle au
800-759-0977
avec des questions sur le montage
ou l'utilisation de ce produit.
TABLE DE SOCCER
TRAILBLAZER 1,37 m
INSTRUCTIONS D’ASSEMBLAGE
Designed for Fun, Built to Last™
®
Ver. 1119

2
MERCI!
Merci d’avoir acheté notre produit. Nous travaillons 24 heures sur 24, partout dans le monde, à garantir
que nos produits sont de la meilleure qualité possible. Toutefois, dans les rares cas de problèmes lors
du montage ou de l'utilisation de ce produit, se il vous plaît communiquer avec notre service à la clientèle
au 800-759-0977 pour une aide immédiate avant de contacter votre revendeur. Pour obtenir de plus amples
renseignements, veuillez lire l'information relative à la garantie au verso de ce guide d’instructions.
ENTRETIEN ET USAGE
1. Ce produit doit être utilisé À L’INTÉRIEUR seulement.
2. NE JAMAIS déplacer la table en la traînant, cela pourrait endommager les pieds.
INSTRUCTIONS D’ASSEMBLAGE
1. Trouver une surface propre et plane, pour commencer le montage de votre table de jeu. La table
s’assemble à l’envers pour être ensuite retournée sur ses pieds, une fois l’assemblage complété.
Cette table est lourde et nécessite au moins deux adultes forts pour la soulever et la retourner.
2. Retirez le contenu de la boîte, avant de commencer l’assemblage, assurez-vous d’avoir toutes
les pièces telles que listées et illustrées au tableau d’identification. Avis : certaines pièces sont
préassemblées ou préinstallées.
3. Certaines illustrations ou dessins peuvent ne pas ressembler au produit que vous avez acheté.
4. Quand vous fixez en place une pièce avec plus d’une vis ou écrou, veuillez, en premier, les
visser à la main et terminer la fixation avec un tournevis ou une clé.
5. Un tournevis électrique peut être utile lors de l’assemblage, mais veuillez le régler à basse torque
et l’utiliser avec prudence; si la torque est trop élevée, la vis peut se défaire ou être trop serrée.
AVERTISSEMENTS!
LIRE TOUTES LES INSTRUCTIONS D’ASSEMBLAGE ET LES CONSIGNES DE SÉCURITÉ ATTENTIVEMENT.
RISQUE D’ÉTOUFFEMENT – CERTAINS ÉLÉMENTS DU PRODUIT CONTIENNENT
DE PETITES PIÈCES - NE CONVIENT PAS À UN ENFANT DE MOINS DE TROIS ANS.
IMPORTANT! VEUILLEZ LIRE, EN ENTIER, TOUTES LES
INSTRUCTIONS AVANT D’ASSEMBLER VOTRE PRODUIT.

Liste des pièces
TABLE DE SOCCER TRAILBLAZER 1,37 m - NG5012
11/19
#1NGP7194 #2NGP7195 #3NGP7196 #4NGP7197 #5NGP7198 #6NGP7199 #7NGP7200
#8NGP7201 #9NGP7202 #10 NGP7203 #11 NGP7204 #12 NGP7205 #13 NGP7206
jouer soutien
accolade
#14 NGP5795
#15 NGP5794 #16 NGP7207 #17 NGP5809 #18 NGP5807
embout de tige
panneau de jambe
d'extrémité
poignée de tige
pied gauche pied droit panneau de jambe
atérale
coin du tablier
gauche bagues d'arrêt butoir de tige
tige 3 joueurs
rondelle de tige
buteur B
#21 NGP7208
buteur A
#19 NGP58061 #20 NGP5810
#26 #27 #28 #29 #30 #31 #32
VIS (1,27 cm)
#33
VIS (4,45 cm)
#22 NGP7209 #23 NGP5798 #24 NGP5799 #25 NGP5800
tige 5 joueurs
BOULON (2,86 cm)
X16 X8 X8 X2 X1
X12 X20 X20
X12
X2 X2 X2 X11 X11 X4 X16
X24
X2 X2 X1 X2 X2 X2 X2
X2 X4
X22
X4 X8
coin du tablier
droite
balle de soccer porte-gobelet
X4
patin de
nivellement
X4
tige 2 joueurs
X2
BOULON
(0,79cm x 28mm) RONDELLE (0,79 cm) RONDELLE (0,64 cm) VIS (1,59 cm)
X1
20
4
5
7
6
9
10
2
16
17
1
22
19
boîte de dérivation
#37 NGP7210
X1
#36 #38 #39
BOULON (1.59 cm)
#35
ÉCROU CLÉ HEXAGONALE
X26 X18 X8 X1
#34
BOULON (2,54 cm)
X4
partie du corps
de la table
#41 NGP7211
X2
#40 X2
3
13
11
15
14 12
23
24
25
8
21
37
41
joueur visiteur joueur local
surface de jeu
panneau latéral panneau d’extrémité
6 piles AAA
lance balle
PIÈCES
SAC DE QUINCAILLERIE – NGP7212
Pour commander une pièce
de remplacement, veuillez
téléphoner au 1 800 759-0977
illustrations non à l'échelle
ÉQUIPEMENT
ADDITIONNEL REQUIS:
BOULON
(0,64cm x 25mm)
VIS (2,54 cm) VIS (1,27 cm) 3

4
PARTS
INSTRUCTIONS D’ASSEMBLAGE
1
32
2
3

5
INSTRUCTIONS D’ASSEMBLAGE (suite)
Les coins des champs sont
intentionnellement
réduits pour le jeu.
36
3
2
32
8
930
10
30
panneau
latéral
36
playfield

6
INSTRUCTIONS D’ASSEMBLAGE (suite)
Serrer à la main TOUS les boulons pendant l'assemblage et effectuer le serrage final une fois l'assemblage en place.
4
7
29
5
28B
5
26
4
28B
29
27
fil de but
fil de but
37

7
INSTRUCTIONS D’ASSEMBLAGE (suite)
22
22
31 21
29
6
28
20
21
Le fil de coupe
court se connecte
à la boîte de jonction
Les fils à long marqueur
se connectent ensemble
sous
la table
Boîte de jonction (37)
sous la table
fils de objectif fil de buteur
court

8
INSTRUCTIONS D’ASSEMBLAGE (suite)
A
B
REMARQUE : le trou à
l'extrémité de la tige indique
le côté de la poignée.
REMARQUE : Les anneaux d'arrêt (13) sont
utilisés à la place des joueurs de chaque côté
du gardien. Des boulons plus courts (34) sont
utilisés pour ceux-ci.
23
19
25
24
24
23
25
24
24
11
25
15 14
34
13
38
16
23
17
35
12
33
35
41
40
REMARQUE : Assurez-vous que TOUS
les joueurs, butoir de tige, rondelles et bagues
d'arrêt sont glissés sur chaque tige dans le
bon ordre (voir l'illustration ci-dessous),
avant d'insérer l'extrémité de la tige de l'autre
côté de la table. TOUS les joueurs de la même
équipe doivent faire face à un but adverse.

GARANTIE LIMITÉE DE 180 JOURS
La garantie du produit est valide pour l'acheteur original en ce qui a trait aux pièces défectueuses ou
à la main-d’œuvre pour une période de 180 jours de la date d’achat.
Cette garantie n’est couvre pas les dommages causés par accident, par modification, par une
installation défectueuse ou tout autre événement hors du contrôle du fabricant. Tout défaut ou
dommage résultant de la négligence ou d’une mauvaise utilisation annule cette garantie. La présente
garantie ne couvre pas les égratignures ou les dommages attribuables à un usage normal.
Ce produit n'est pas destiné à un usage institutionnel ou commercial; le fabricant décline toute
responsabilité pour une telle utilisation. Un usage institutionnel ou commercial annule cette garantie.
Cette garantie est non transférable et est expressément limitée à la réparation ou au remplacement
du produit défectueux. Au cours de la période de garantie, le fabricant s’engage à remplacer et à
réparer les pièces défectueuses sans frais pour l’acheteur. Les frais d’assurance et d'expédition ne
sont pas couverts et sont à la charge de l'acheteur. Les frais de main-d'œuvre et les dépenses liées
au déplacement, à l’installation ou au remplacement du produit ou de ses composantes ne sont pas
couverts par cette garantie.
Le fabricant se réserve le droit de faire des substitutions de recours en garantie si la pièce n'est pas
disponible ou obsolète.
Le fabricant décline toute responsabilité liée à la perte d'utilisation ainsi que tous les autres coûts
directs ou indirects, frais ou dommages encourus par le consommateur qui aurait été causés par une
autre utilisation. L'utilisateur assume tous les risques de dommage résultant de l'utilisation de ce
produit.
Cette garantie tient lieu expressément de toute autre garantie, exprimée ou implicite, y compris les
garanties de qualité marchande ou d'adaptation à un emploi particulier dans la mesure permise par
les lois fédérales ou provinciales. Ni le fabricant, ni aucun de ses représentants n'assument aucune
autre responsabilité en rapport avec ce produit.
Toute réclamation doit être faite par le détaillant où le produit a été acheté. Une facture ou
autre preuve d'achat est nécessaire pour traiter toutes les réclamations de garantie. Le
numéro de modèle et les numéros de référence figurant dans les instructions d'assemblage
seront exigés lors de la soumission de demande de pièces ou de recours en garantie.
Pour plus d’information ou pour toute question, veuillez téléphoner au 1 800 759-0977.
9
