Hathaway DRIFTWOOD BG1135F User manual

DRIFTWOOD 56"FOOSBALL TABLE
ASSEMBLY INSTRUCTIONS
NG1135F
Please Do Not Hesitate to
Contact Our Consumer Hotline
at 800-759-0977
with Any Questions That May
Arise During Assembly or
Use of This Product!
Ver. 0317

THANK YOU!
Thank you for purchasing this product. We work around the clock and around the globe to ensure
that our products maintain the highest possible quality. However, in the rare case of issues during
assembly or use of this product, please contact our Consumer Hotline at 800-759-0977 for immediate
assistance before contacting your retailer. Please read the warranty information at the back of these
assembly instructions for further details.
2
CARE AND USE
1. This product is intended for INDOOR use only.
2. Do NOT drag the table when moving it, as this will damage the legs.
ASSEMBLY TIPS
1. Find a clean, level surface to begin the assembly of your game table. We recommend that two adults
work together to assemble this game. You may want to carefully cut or tear the four corners of the box
so that the bottom of the box can be used as your work surface.
2. Remove all of the contents from box and verify that you have all of the parts shown on the Parts
List before you begin assembly. Note: Some parts may be pre-installed or pre-assembled.
3. Some figures or drawings may not look exactly like product.
4. When installing parts that have more than one screw or bolt, hand tighten all screws or bolts
in place before final tightening with screwdriver or wrench.
5. Electric screwdrivers may be helpful during assembly; however, please set a low torque and use
extreme caution because screws may be stripped or overtightened, resulting in damaged parts, if the
electric screwdriver’s torque is set too high.
WARNINGS!
READ AND FOLLOW ALL ASSEMBLY, OPERATION AND SAFETYINSTRUCTIONS CAREFULLY.
CHOKE HAZARD - THIS ITEM MAY CONTAIN SMALL BALLS AND PARTS
NOT SUITABLE FOR CHILDREN UNDER 3 YEARS OF AGE.
IMPORTANT! PLEASE READ THESE ASSEMBLY INSTRUCTIONS
IN ENTIRETY BEFORE ASSEMBLING YOUR PRODUCT.

3/17
For replacement parts
please call 800-759-0977.
3

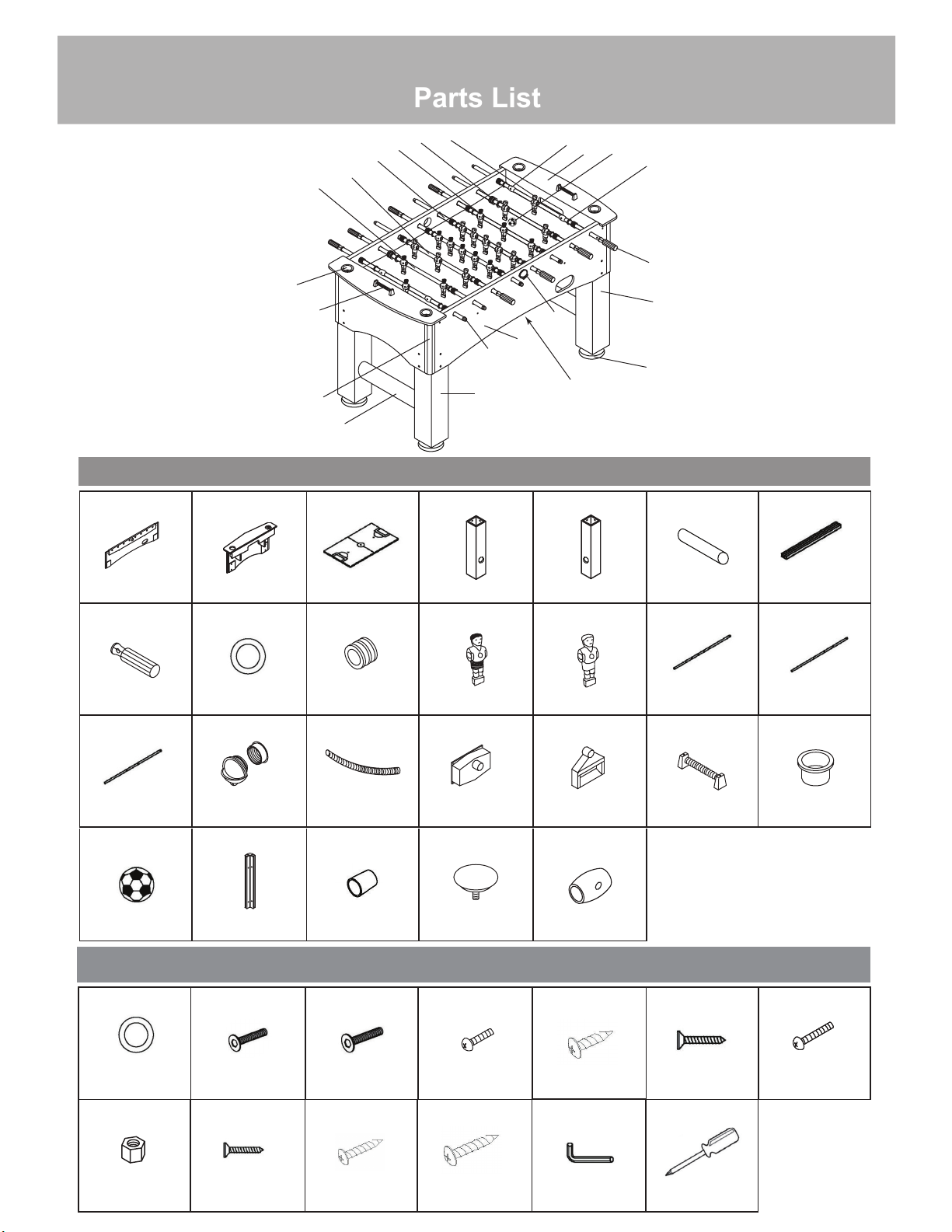

Parts List
DRIFTWOOD 56"FOOSBALL TABLE - NG1135F
Illustrations Not to Scale
PARTS
#1NGP2756 #2NGP2757 #3NGP5788 #4NGP2758 #5NGP2759 #6NGP5971
PLAYFIELD
#7NGP5792
#19 NGP5972 #20 NGP5794 #21 NGP5795 #22 NGP5973 #23 NGP5974 #24 NGP5798
HAND GRIP
#25 NGP5799
#26 NGP5800 #27 NGP5801 #28 NGP5802 #29 NGP5803
BALL RUNNER
4
SIDE PANEL END PANEL LEG BAR
2 PIECE BALL
LAUNCHER
5
6
25
21
22
24
26
234
LEG - LEFT LEG - RIGHT SUPPORT BRACE
PLAYFIELD
PLASTIC ROD
WASHER RUBBER BUMPER AWAY PLAYER HOME PLAYER 5 PLAYER ROD 3 PLAYER ROD
ROD END CAP
2 PLAYER ROD
SOCCER BALL
SIDE BALL
CATCHER
#32 NGP58061
SILVER METAL
CUP
#30 NGP5804
BALL CATCHER
#31 NGP5805
MANUAL SCORER
#8 #9 #10 #11 #12 #13
5/16”x60mm
BOLT
#14
1/2” SCREW
5/16”
FLAT WASHER
#15
1-1/8” BOLT
#34 NGP5807 #35 NGP5808 #36 NGP5809 #37 NGP5810
APRON CORNER LEG LEVELER
#38 NGP5976
STOP RING
ADDITIONAL EQUIPMENT
REQUIRED:
PHILLIPS HEAD
SCREWDRIVER
#17 #18 #33
3/4” SCREW 1-3/4 SCREW
#16
1” FLAT SCREW
LOCKNUT1/2” FLAT SCREW HEX WRENCH
1
32
31
19
36
27
35
23 38
20
37
5/8” BOLT
3
7,28,29,30
HARDWARE PACK - NGP5812
X2 X2 X2 X2 X2 X2 X4
X16 X8 X8
X24
X8 X16 X16 X11 X11 X2 X4
X28
X2 X2 X1 X2 X2 X2 X2
X2 X4 X8 X4 X4
X2 X4 X4
X26 X1
X24 X26
5/16”x35mm
BOLT

4
ASSEMBLY INSTRUCTIONS
1. Place PLAYFIELD #3, with field markings facing down, onto the ledge of the SIDE PANELS #1.
Note: The table is assembled upside down.
2. Attach one END PANEL #2 to each end of the table with 1/4” BOLT #10 and 1/4” FLAT WASHER #8.
Note: DO NOT over tighten bolts. In this step, loosely tighten just until sides touch.
3. Attach PLAYFIELD totable with 1” FLAT SCREWS #13 around inside edge using pre-drill holes. Note: ALWAYS
use pre-drilled holes. If not, permanent damage can be done totable. A flashlight can be helpful in aligning holes.
It may be helpful to have a second person push on the opposite side, as you attach Playfield, in order tosquare
up surface. Make sure End Panels fit snuggly against Side Panels before screwing down Playfield.
4. Insert the APRON CORNERS #35 onto the SIDE PANELS #1 and END PANELS #2 on the four corners.
Note: Make sure inside screw holes are positioned at top.
5. Tighten 1/4” BOLTS #10, loosely tightened in Step 2, on both sides.
Field corners are
intentionally tapered
down for play.
#1 #3
#2
#10
#8
#13
#35
#10
#8
#1
Playfield
Side
Panel

5
ASSEMBLY INSTRUCTIONS (CONT.)
6. Position each PLAYFIELD SUPPORT BRACE #7 between the SIDE PANELS as shown below. Attach the
SUPPORT BRACE #7 with 1-3/4” SCREW #18. Attach the APRON CORNERS to each corner of the table
with 1/2” SCREW #12.
7. Attach the SIDE BALL CATCHER #29 to each of the SIDE PANELS with 1/2” SCREW #12. Attach the
BALL CATCHER #30 to each of the END PANELS with 1/2” SCREW #12. Attach the BALL RUNNER #28
onto the SIDE BALL CATCHER and the BALL CATCHER openings as shown below.
#18
#18
#35
#12
#29
#28
#28
#12
#30
#12
#7

6
ASSEMBLY INSTRUCTIONS (CONT.)

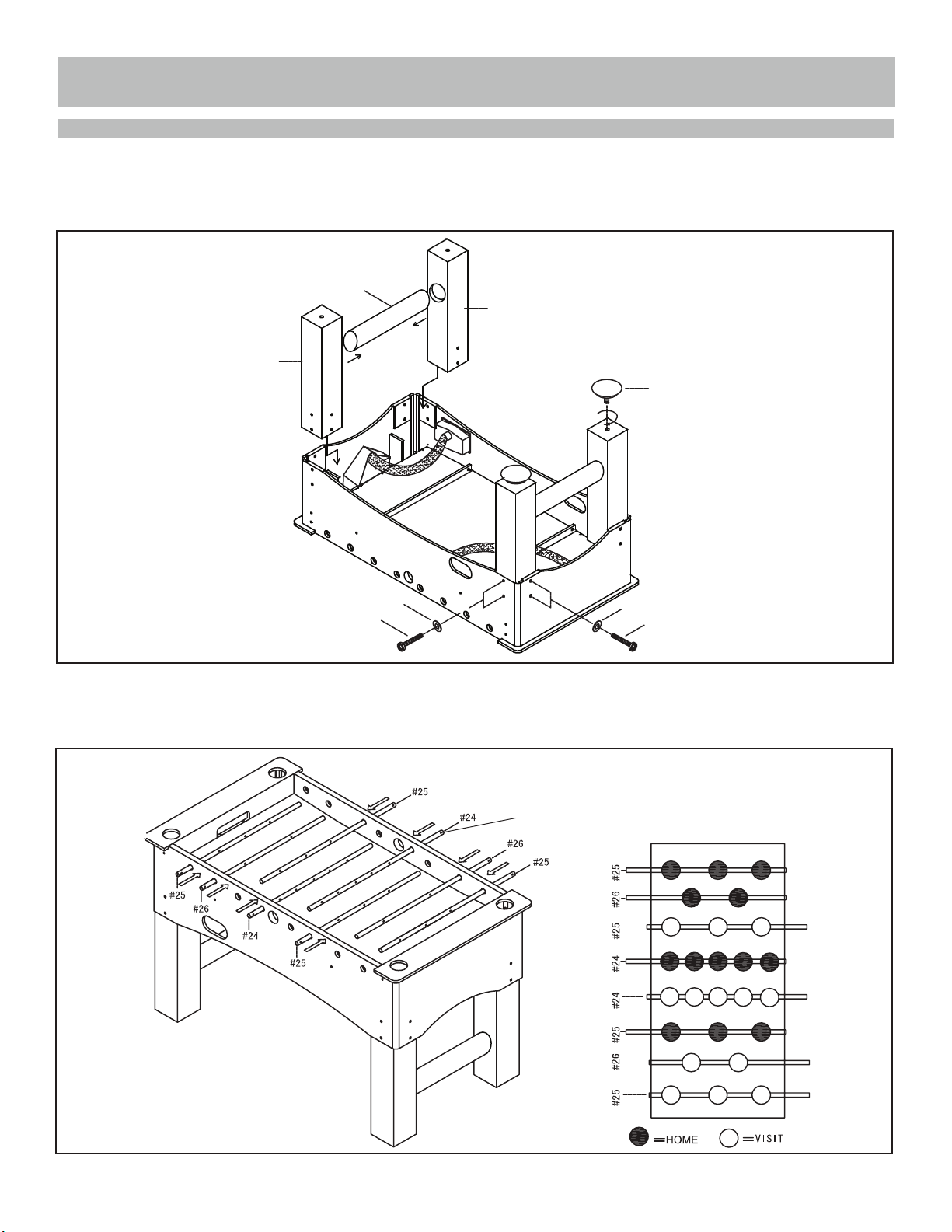

8. Insert LEG BAR #6 into both LEGS as shown. Attach LEFT LEG #4 and RIGHT LEG #5 to each corner of
the table with 5/16” BOLT #9 and 5/16” FLAT WASHER #8.
9. Thread one LEG LEVELER #37 onto each LEG. Carefully turn table over.
10. Begin PLAYER ROD assembly by partially inserting PLAYER ROD into the appropriate hole in the SIDE PANEL.
11. Before continuing, refer to the diagrams below for correct rod orientation and player placement. Note: You may
choose either color for home or visitor teams.
Hand tighten ALL bolts
before final tightening.
#6
#8
#5
#9
#4
#8
#9
#37
NOTE: Hole on end of rod indicates handle side.

7
ASSEMBLY INSTRUCTIONS (CONT.)
12. Note: the HAND GRIP will be attached to the marked end (with hole) of the PLAYER ROD - this end must
be inserted into the SIDE PANEL first. Slide one RUBBER BUMPER #21 and PLASTIC ROD WASHER #20
onto the partially inserted PLAYER ROD. Slide the appropriate quantity and color of players onto the PLAYER
ROD. Finish PLAYER ROD assembly with PLASTIC ROD WASHER #20 and RUBBER BUMPER #21 (note
position for each in diagram below). Insert PLAYER ROD into hole on opposite SIDE PANEL. Fasten PLAYERS
to PLAYER ROD with 1-1/8” BOLT #14 and LOCKNUT #15.
Note: STOP RINGS #38 will be used instead of PLAYERS on either side of the goalies and attached
to PLAYER RODS with 1” BOLT #14 (these 4 bolts are slightly shorter than other #14 bolts) and
LOCKNUT #15.
13. Repeat assembly with remaining PLAYER RODS. Note: Each team should face the opposite goal.
STEP12B
STEP12A

8
ASSEMBLY INSTRUCTIONS (CONT.)
14. Attach HAND GRIP #19 to the end of the PLAYER ROD with threaded hole using 5/8” BOLT #11. Attach
ROD END CAP #36 to the opposite end.
15. Attach one MANUAL SCORER #31 to the top of each END PANEL with 3/4” ROUND HEAD SCREW #17.
16. Attach one TWO-PIECE BALL LAUNCHER #27 to each side of the table by inserting the cup into the hole
on the outside of the SIDE PANEL and the launcher into the hole on the inside of the SIDE PANEL and screwing
them together. Fasten each to the table with one 1/2” FLAT SCREW #16.
17. Insert SILVER CUP HOLDERS #32 into the holes in the top of each END PANEL as shown.
#16
#27
#11

180-DAY LIMITED WARRANTY
This product is warranted to the original purchaser to be free from defects in material or workmanship
for a period of 180 days from the date of the original retail purchase.
This warranty does not cover defects or damage due to improper installation, alteration, accident or
any other event beyond the control of the manufacturer. Defects or damage resulting from misuse,
abuse or negligence will void this warranty. This warranty does not cover scratching or damage that
may result from normal usage.
This product is not intended for institutional or commercial use; the manufacturer does not assume
any liability for such use. Institutional or commercial use will void this warranty.
This warranty is nontransferable and is expressly limited to the repair or replacement of the defective
product. During the warranty period, the manufacturer shall repair or replace defective parts at no
cost tothe purchaser. Shipping charges and insurance are not covered and are the responsibility of
the purchaser. Labor charges and related expenses for removal, installation or replacement of the
product or components are not covered under this warranty.
The manufacturer reserves the right to make substitutions to warranty claims if parts are unavailable
or obsolete.
The manufacturer shall not be liable for loss of use of the product or other consequential or incidental
costs, expenses or damages incurred by the consumer of any other use. The user assumes all risk of
injury resulting from the use of this product.
This warranty is expressly in lieu of all other warranties, expressed or implied, including warranties of
. Neither the manufac-
turer nor any of its representatives assumes any other liability in connection with this product.
All warranty claims must be made through the retailer where the product was originally
purchased. A purchase receipt or other proof of date of purchase will be required to process
all warranty claims. The model number and part numbers found within the assembly
instructions will be required when submitting any parts requests or warranty claims.
For further warranty information or inquiries, please call 800-759-0977
9

NG1135F
Ver. 0317
