Hathaway EXCALIBUR BG5030 User manual

BG5030
Please Do Not Hesitate to
Contact Our Consumer Hotline
at 800-759-0977
with Any Questions That May
Arise During Assembly or
Use of This Product!
Ver. 0121
EXCALIBUR 54-IN. FOOSBALL TABLE
ASSEMBLY INSTRUCTIONS

2
THANK YOU!
Thank you for purchasing this product. We work around the clock and around the globe to ensure
that our products maintain the highest possible quality. However, in the rare case of issues during
assembly or use of this product, please contact our Consumer Hotline at 800-759-0977for immediate
assistance before contacting your retailer. Please read the warranty information at the back of these
assembly instructions for further details.
CARE AND USE
ASSEMBLY TIPS
1. Find a clean, level surface to begin the assembly of your game table. We recommend that two adults
work together to assemble this game. You may want to carefully cut or tear the four corners of the box
so that the bottom of the box can be used as your work surface.
2. Remove all of the contents from box and verify that you have all of the parts shown on the Parts
List before you begin assembly. Note: Some parts may be pre-installed or pre-assembled.
3. Some figures or drawings may not look exactly like product.
4. When installing parts that have more than one screw orbolt, hand tighten all screws orbolts
in place before final tightening with screwdriver orwrench.
5. Electric screwdrivers may be helpful during assembly; however, please set a low torque and use
extreme caution because screws may be stripped or overtightened, resulting in damaged parts, if the
electric screwdriver’s torque is set too high.
IMPORTANT! PLEASE READ THESE ASSEMBLY INSTRUCTIONS
IN ENTIRETY BEFORE ASSEMBLING YOUR PRODUCT.
1. This product is intended for INDOOR use ONLY.
2. Do NOT sit on table, or drag table when moving, as this will damage the legs. Do NOT lift table by rods.
4. Keep table covered when not in use. Remove dust on play surface and cabinet with vacuum or wipe
with a clean, soft cloth.
5. Occasionally wipe the rods with a clean, soft cloth and make sure the players are tight.
6. Do NOT spin rods too aggressively, as this may cause damage. We recommend the use of 100%
silicon to periodically lubricate the bushings, but from the outside of the table so you don’t drip on playfield.

3
Parts List
EXCALIBUR 54-IN. FOOSBALL TABLE - BG5030
Illustrations Not to Scale
PARTS
P1 NGP7330 P2 NGP7331 NGP7332 NGP7334 NGP7335
PLAYFIELD
NGP7336
P8 NGP7337 P9 P10 P11 P12 P13 NGP7342
HANDLE
P14 NGP7343
NGP7344 NGP7347
P9
SIDE PANEL END PANEL CROSS BAR
2-PIECE BALL
LAUNCHER
P4B
P5
C1
C4
C3
C2 C8 P11
LEG BOARD LEG LEVELER
PLASTIC ROD
WASHER
RUBBER BUMPER
SLIDE SCORER SUPPORT BRACE THREADED ROD
(26.5”) CORNER
5 PLAYER ROD
NGP5807
SOCCER BALL
NGP7348 NGP7349
PLAYERS
H1 H2 H3 H4 H5
H6
1/4” x 2-1/2”
BOLT
H7
5/16” WASHER
5/16” x 1-1/4”
BOLT
1-3/4” FLAT HEAD
SCREW
1/4” WASHER
5/32” x 1” BOLT
& LOCK NUT
P14
P2
P1
P6
C9
C5
P10
P3
P8
3/8” WASHER
P7
HARDWARE PACK - NGP7351
X2 X4 X2 X16 X16 X13
each X2
X2 X8 X6
X20
X8 X8 X2 X2 X3 X3 X4
X22
X2 X2 X1 X2 X1 X4
X2 X4 X6
X8 X26
each
X8 X4
5/16” x 1-1/2”
BOLT
9/20 For replacement parts please call 800-759-0977.
P3 P5 P6 P7
NGP7338 NGP7339 NGP7340 NGP7341
ADDITIONAL EQUIPMENT
REQUIRED:
PHILLIPS HEAD
SCREWDRIVER
H8 H9 H10 H11 C6 C7 A2
TOOLS
X3
C1 C2 C3 C4 C5 C8
C9 A1
ROD END CAP
3 PLAYER ROD 2 PLAYER ROD
black white
NGP7350
NGP7345 NGP7346
For attaching
players
1” FLAT HEAD
SCREW
5/8” ROUND HEAD
SCREW
1/2” ROUND HEAD
SCREW
1/4” X 1/2”
FLAT NUT
P12,P13
P4A
NGP7333A
NGP7333B
LEG
X2
X2
P4A
P4B
large hole
small hole

4

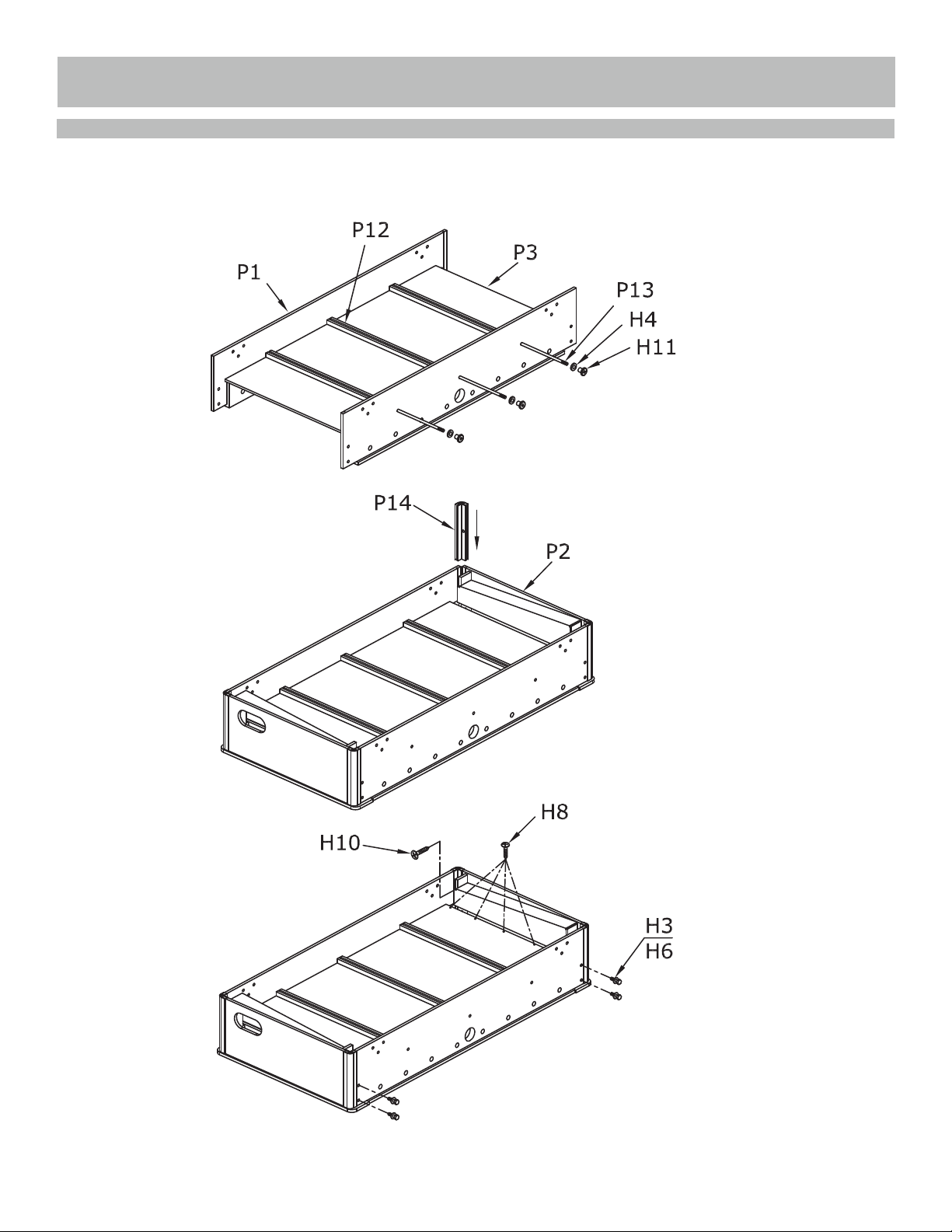

ASSEMBLY INSTRUCTIONS
IMPORTANT: Make sure to carefully
center playfield over two end panels
before attaching with screws, H8.
When attaching playfield make sure
screws are close to end panels and tilt
slightlyaway from playfield to they don’t
damage or enter into playing area.
1.
2.
3.
NOTE: Screw, H10, is for
attaching Corners, P14

5

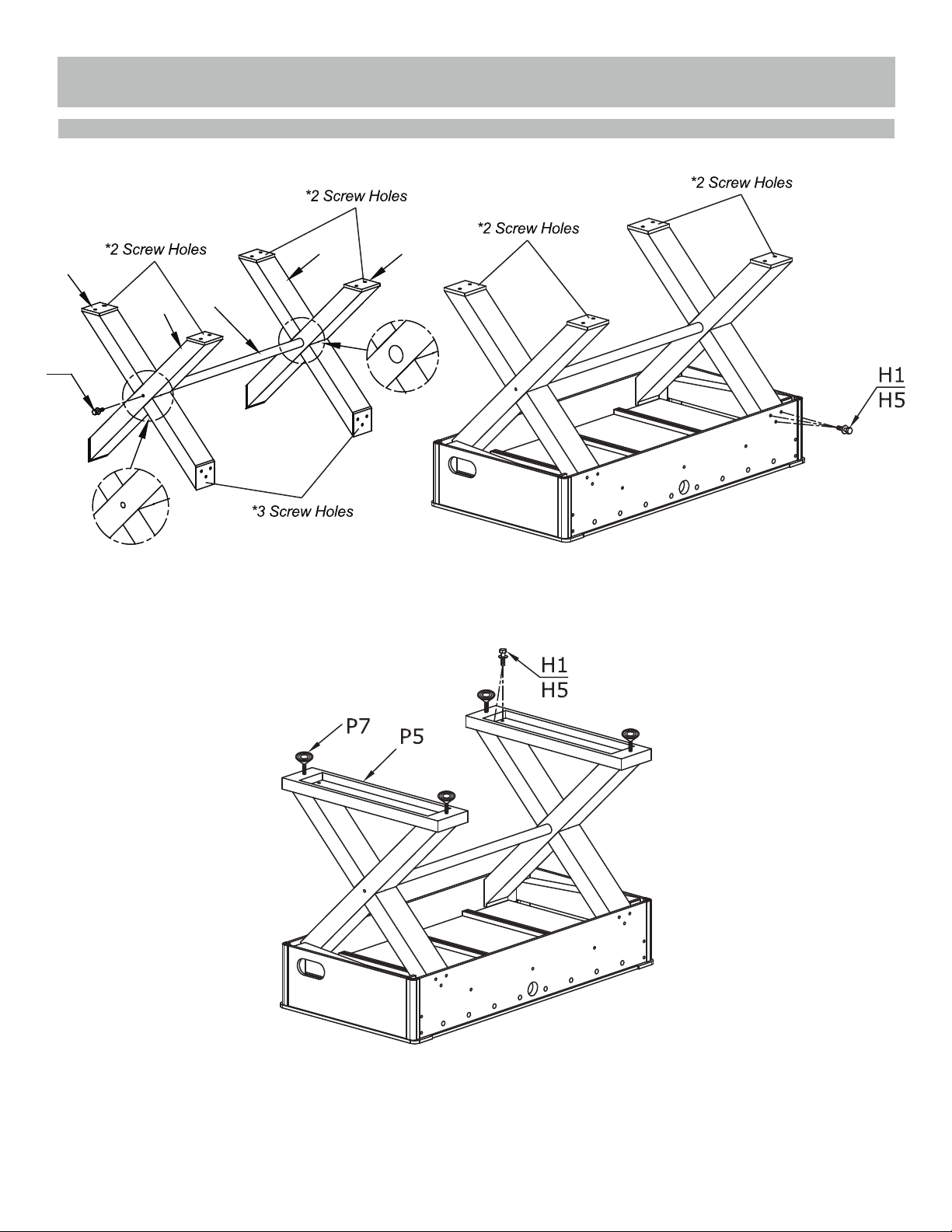

ASSEMBLY INSTRUCTIONS (CONT.)
5.
4.
P6
H2
H5
P4B
P4B
P4A
P4A
NOTE: Two adults are required to turn table upright. Turn over using main table body only, NOT legs,
and place on all four feet on ground at same time.

6
ASSEMBLY INSTRUCTIONS (CONT.)
6.
7.

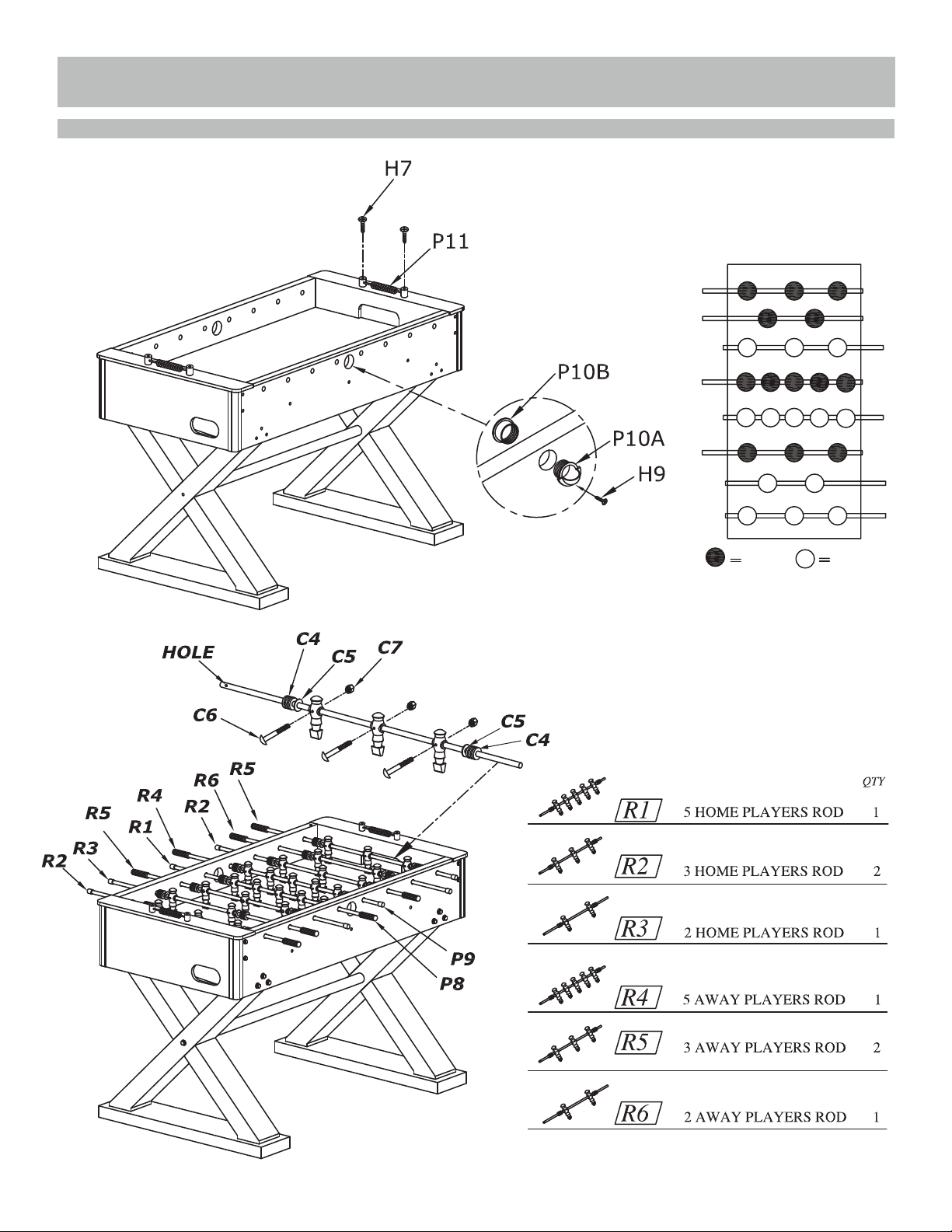

NOTE: Handle, P8, attaches to rod end with hole and
Rod End Cap, P9, goes on opposite end. Each team
should face the opposite goal and all be the same color.
See diagram above for rod and player positions.
Insert rod end part way through one side
panel, then place rest of parts needed
on each rod, in order shown, before inserting
through other side panel.
HOMEAWAY
NOTE: Once table is completely assembled and placed
in desired location, use level (not included) to adjust leg
levelers so table is level in both directions.
Player
Front

7
180-DAY LIMITED WARRANTY
This product is warranted to the original purchaser to be free from defects in material or workmanship
for a period of 180 days from the date of the original retail purchase.
This warranty does not cover defects or damage due to improper installation, alteration, accident or
any other event beyond the control of the manufacturer. Defects or damage resulting from misuse,
abuse or negligence will void this warranty. This warranty does not cover scratching or damage that
may result from normal usage.
This product is not intended for institutional or commercial use; the manufacturer does not assume
any liability for such use. Institutional or commercial use will void this warranty.
This warranty is nontransferable and is expressly limited to the repair or replacement of the defective
product. During the warranty period, the manufacturer shall repair or replace defective parts at no
cost tothe purchaser. Shipping charges and insurance are not covered and are the responsibility of
the purchaser. Labor charges and related expenses for removal, installation or replacement of the
product or components are not covered under this warranty.
The manufacturer reserves the right to make substitutions to warranty claims if parts are unavailable
or obsolete.
The manufacturer shall not be liable for loss of use of the product or other consequential or incidental
costs, expenses or damages incurred by the consumer of any other use. The user assumes all risk of
injury resulting from the use of this product.
This warranty is expressly in lieu of all other warranties, expressed or implied, including warranties of
. Neither the manufac-
turer nor any of its representatives assumes any other liability in connection with this product.
All warranty claims must be made through the retailer where the product was originally
purchased. A purchase receipt or other proof of date of purchase will be required to process
all warranty claims. The model number and part numbers found within the assembly
instructions will be required when submitting any parts requests or warranty claims.
For further warranty information or inquiries, please call 800-759-0977

BG5030
Ver. 0121
