Hayward HP3005AT1RM Service manual

POMPE A CHALEUR POUR PISCINE
SWIMMING POOL HEAT PUMP UNIT
UNIDAD DE BOMBA DE CALOR PARA PISCINAS
BOMBA DE AQUECIMENTO PARA PISCINAS
HEIZPUMPENANLAGE FÜR EIN SCHWIMMBECKEN
ISHP3005AT1RM
Manuel d’instructions et d’installation
Installation & Instruction Manual
Manual de Instalación e Instrucciones
Manual de instalação e de instruções
Einbau- & Anleitungshandbuch

POMPE A CHALEUR POUR PISCINE
Manuel d’instructions et d’installation
ISHP3005AT1RM

SOMMAIRE
À lire attentivement et à conserver pour une consultation ultérieure.
Ce document doit être remis au propriétaire de la piscine et doit être conservé par celui-ci en lieu sûr.
1. PRÉFACE 1
2. CARACTÉRISTIQUES TECHNIQUES 4
2.1 Données techniques de la pompe à chaleur 4
2.2 Plage de fonctionnement 5
2.3 Dimensions 6
3. INSTALLATION ET RACCORDEMENT 7
3.1 Schéma de Principe 7
3.2 Pompe à chaleur 7
3.3 Raccordement hydraulique 8
3.4 Raccordement Électrique 9
3.5 Premier démarrage 10
4. INTERFACE UTILISATEUR 12
4.1 Présentation générale 12
4.2 Réglage et visualisation du point de consigne 13
4.3 Verrouillage et déverrouillage de l’écran tactile 13
4.4 Choix du mode de fonctionnement 14
4.5 Réglage du débit d’eau 15
5. ENTRETIEN ET HIVERNAGE 16
5.1 Entretien 16
5.2 Hivernage 16
6. ANNEXES 17
6.1 Schémas électriques 17
6.2 Raccordements priorité chauffage Pompe Monophasé 18
6.3 Vues éclatées et pièces détachées 20
6.4 Guide de dépannage 22
6.5 Garantie 23

1
Après avoir lu ce manuel, rangez le en vue d’une utilisation ultérieure.
Avertissements concernant les enfants / personnes à capacité physique réduite :
Cet appareil n’est pas destiné à être utilisé par des personnes (notamment des
enfants) dont les capacités physiques, sensorielles ou intellectuelles sont réduites,
ou par des personnes manquant d’expérience ou de connaissances, à moins que
celles-ci ne soient sous surveillance ou qu’elles aient reçu des instructions quant à
l’utilisation de l’appareil par une personne responsable de leur sécurité.
1. PRÉFACE
Nous vous remercions d’avoir acheté cette pompe à chaleur de piscine Hayward.
La pompe à chaleur Hayward a été conçue selon des normes strictes de
fabrication pour satisfaire les plus hauts niveaux de qualité requis, et vous offrir
d’exceptionnelles performances tout au long de votre saison de baignade.
Lisez attentivement les consignes de ce manuel avant d'utiliser
l'appareil.
Les pompes à chaleur Hayward sont exclusivement destinées à chauffer l'eau de
piscine, ne pas utiliser ce matériel à d'autres fins.
Le présent manuel inclut toutes les informations nécessaires concernant
l’installation, l’élimination des dysfonctionnements et l’entretien.
Lisez attentivement ce manuel avant d’ouvrir l’unité, ou de réaliser des opérations
d’entretien sur celle-ci. Le fabricant de ce produit ne sera en aucun cas tenu
responsable en cas de blessure d’un utilisateur ou d’un endommagement de
l’unité suite à d’éventuelles erreurs lors de l’installation, de l’élimination des
dysfonctionnements, ou d’un entretien inutile. Il est primordial de suivre à tout
moment les instructions spécifiées dans ce manuel.
Toute recommandation non suivie annule la garantie.

2
1. PRÉFACE (suite)
Consignes de sécurité
Cet appareil contient du R32.
Ne jamais utiliser un réfrigérant autre que du R32. Tout autre
corps gazeux mélangé avec le R32 risque de provoquer des
pressions anormalement élevées pouvant conduire à une panne
ou à une rupture de tuyaux et blesser des personnes.
Lors de réparations ou d'opérations de maintenance ne jamais
utiliser des tubes de cuivre dont l'épaisseur est inférieure à
0,8 mm.
La pompe à chaleur étant sous pression ne jamais percer les
tuyaux ni tenter de faire une brasure. Il y a risque d'explosion.
Ne jamais exposer l'appareil à des flammes, des étincelles ou
autre sources d'allumage. Il pourrait exploser et entraîner des
blessures graves voire mortelles.
• En cas de stockage la pompe à chaleur doit être stockée dans une pièce bien
ventilée et d'une surface au sol de plus de Amin(m²) donnée par la formule
suivante : Amin = (M/(2.5 x 0.22759 x h0))²
M est la charge de réfrigérant dans l'appareil en kg et h0 est la hauteur de
stockage. Pour un stockage au sol h0 = 0,6 m.
• La pompe à chaleur est exclusivement prévue pour une installation à l'extérieur
des bâtiments.
• L’unité doit être installée par un personnel qualifié.
• Ne pas installer la pompe à chaleur sur un support risquant d'amplifier les
vibrations de l'unité.
• Vérifier que le support prévu pour l'unité est convenablement dimensionné
pour le poids de l'appareil.
• Ne pas installer la pompe à chaleur dans un endroit susceptible d'amplifier son
niveau sonore ou dans un endroit où le bruit de l'unité risquerait de géner le
voisinage.
• Tous les raccordements électriques doivent être effectués par un électricien
professionnel qualifié et selon les normes en vigueur dans le pays d’installation
cf § 3.4.
• Couper l'alimentation principale et le sectionneur avant tous travaux
électriques. Tout oubli peut être cause d'électrocution.

3
• Avant l'installation vérifier que le câble de terre n'est pas coupé ou déconnecté.
Raccorder et serrer convenablement le câble d'alimentation électrique. Si la
connexion est mauvaise, des parties électriques peuvent être endommagées.
• L'exposition de la pompe à chaleur à l'eau ou à un milieu humide risque de
provoquer une électrocution. Soyez très vigilant.
• Si vous détectez tout défaut ou situation anormale, n'installez pas la pompe à
chaleur et contactez immédiatement votre revendeur.
• L’entretien et les différentes opérations doivent être réalisés à la fréquence et
aux moments recommandés, tel que spécifié dans le présent manuel.
• Les réparations doivent être effectuées par un personnel qualifié.
• N’utilisez que des pièces détachées d’origine.
• Ne jamais utiliser un autre procédé de nettoyage que celui préconisé dans ce
manuel.
Informations importantes concernant le réfrigérant utilisé
Ce produit contient des gaz à effet de serre fluorés encadrés par le protocole de
Kyoto. Ne libérez pas ces gaz dans l'atmosphère.
Type de réfrigérant : R32
Valeur GWP(1) : 675, Valeur basée sur le 4ème rapport du GIEC.
La quantité de réfrigérant basée sur la réglementation F Gaz 517/2014 est
indiquée sur la plaque signalétique de l'unité.
Des inspections périodiques de fuite de réfrigérant peuvent être exigées
en fonction de la législation européenne ou local. Veuillez contacter votre
distributeur local pour plus d’informations.
(1) Potentiel de réchauffement global
1. PRÉFACE (suite)

4
2. CARACTÉRISTIQUES TECHNIQUES
2.1 Données techniques de la pompe à chaleur
Modèle HP3005AT1RM
Capacité calorifique (*) kW 5,25
Puissance électrique (*) kW 0,990
COP (*) _ 5,30
Courant de fonctionnement (*) A 4,36
Alimentation électrique V
Ph/Hz 230 V
1 / 50Hz
Calibre fusible type aM A6 aM
Disjoncteur courbe D A6 D
Capacité calorifique (**) kW 3,36
COP (**) _ 3,76
Nombre de compresseurs _ 1
Type de compresseur _ Rotatif
Nombre de ventilateurs _ 1
Puissance du ventilateur W 90
Vitesse de rotation du ventilateur RPM 850
Direction du ventilateur _ Horizontale
Puissance acoustique (***) Lw dB(A) 65,8
Niveau de pression acoustique à 1m Lp dB(A) 52,4
Raccordement hydraulique mm 50
Débit d’eau (*) m3/h 2,20
Perte de charge sur l’eau (max) kPa 2,5
Dimensions nettes de l’unité (L/l/h) mm 805/300/545
Poids net de l’unité kg 32
Réfrigérant _ R32
Charge R32 kg 0,320
Masse en teqCO20,22
(*) Valeur à +/-5% aux conditions suivantes : Température extérieure 27°C / HR = 78%. Température d’entrée d’eau 26°C/28°C.
(**) Valeur à +/- 5% aux conditions suivantes : Température extérieure = 15°C / HR = 71%. Température d’entrée d’eau 26°C.
(***) Mesures réalisées selon les normes EN 12102 : 2013 et EN ISO 3744 : 2010.

5
2. CARACTÉRISTIQUES TECHNIQUES (suite)
2.2 Plage de fonctionnement
Utiliser la pompe à chaleur dans les plages suivantes de températures et
d’humidité pour assurer un fonctionnement sûr et efficace.
Mode chauffage Mode Refroidissement
Température extérieure -2°C – +35°C +7°C – +43°C
Température d’eau +12°C – +40°C +8°C – +40°C
Humidité relative < 80% < 80%
Plage de réglage point de
consigne +8°C – +32°C +8°C – +32°C
Si la température ou l’humidité ne correspond pas à ces conditions,
des dispositifs de sécurité peuvent se déclencher et la pompe à chaleur
peut ne plus fonctionner.
A
M O D E
S E T
A
M O D E
S E T

6
2. CARACTÉRISTIQUES TECHNIQUES (suite)
2.3 Dimensions
Modèle(s) : HP3005AT1RM
Unité : mm
Modèle HP3005AT1RM
Repère
A545
B805
C265
D300
E270
F550
G93
H270
B
A
F
E
C
D
G H
Entrée d’eau
Ø 50 mm
Sortie d’eau
Ø 50 mm

7
3. INSTALLATION ET RACCORDEMENT
3.1 Schéma de Principe
Note : La pompe à chaleur est fournie sans aucun équipement de traitement
ou de filtration. Les éléments présentés sur le schéma sont des pièces
à fournir par l’installateur.
3.2 Pompe à chaleur
Piscine
Retour d’eau
Cellule électrolyseur
(ou autre traitement)
Pompe
de filtration
Filtre
Vanne entrée
d’eau
Vanne sortie
d’eau
Vanne
by-pass
Placer la pompe à chaleur à l’extérieur et en dehors de tout local
technique fermé.
Placée sous abri, les distances minimum prescrites ci-dessous doivent
être respectées afin d’éviter tout risque de recirculation d’air et une
dégradation des performances globales de la pompe à chaleur.
500
300
700
700
2500
Unité : mm
Admission d’air
Evacuation
d’air

8
3. INSTALLATION ET RACCORDEMENT (suite)
3.3 Raccordement hydraulique
La pompe à chaleur est fournie avec deux raccords union diamètre 50 mm.
Utiliser du tube PVC pour canalisation hydraulique Ø 50 mm. Raccorder
l’entrée d’eau de la pompe à chaleur à la conduite venant du groupe de
filtration puis raccorder la sortie d’au de la pompe à chaleur à la conduite
d’eau allant au bassin (cf schéma ci-dessous).
Installer une vanne dite “by-pass” entre l’entrée et la sortie de la pompe à
chaleur.
du filtre Ø 50 ENTREE H2O
au bassin Ø 50 SORTIE H2O
Installer de préférence la pompe à chaleur sur une dalle béton
désolidarisée ou une chaise de fixation prévue à cet effet et monter la
pompe à chaleur sur les silentblocs fournis (visserie et rondelles non
fournies).
Distance maximale d’installation entre la pompe à chaleur et la piscine
15 mètres.
Longueur totale aller-retour des canalisations hydrauliques 30 mètres.
Isoler les canalisations hydrauliques de surface et enterrées.
Si un distributeur automatique ou un électrolyseur est utilisé, il doit
impérativement être installé après la pompe à chaleur dans le but de
protéger le condenseur Titane contre une concentration trop importante
de produit chimique.
Veillez à bien installer la vanne by-pass et les raccords union fournis
au niveau de l’entrée et de la sortie d’eau de l’unité, afin de simplifier
la purge durant la période hivernale, d’en faciliter l’accès ou son
démontage pour l’entretien.

9

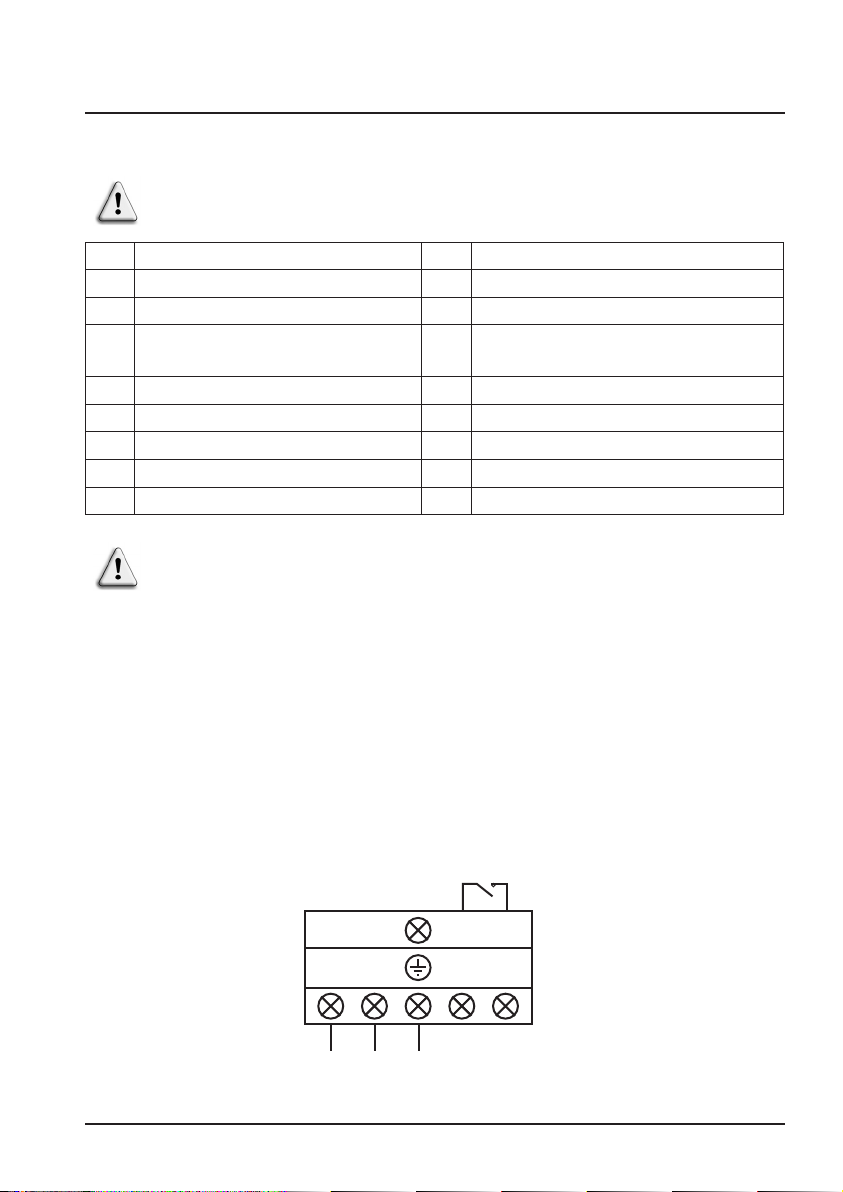

Vérifiez que l’alimentation électrique disponible et la fréquence du
réseau correspondent au courant de fonctionnement requis, en prenant
en considération l’emplacement spécifique de l’appareil, et le courant
nécessaire pour alimenter tout autre appareil connecté au même circuit.
HP3005AT1RM 230 V+/- 10 % 50 Hz 1 Phase
Observez le schéma de câblage correspondant en annexe.
Le boîtier de raccordement se trouve du côté droit de l’unité. Trois
connexions sont destinées à l’alimentation électrique, et deux à la
commande de la pompe de filtration (Asservissement, OUT2).
3. INSTALLATION ET RACCORDEMENT (suite)
3.4 Raccordement Électrique
FNF C15-100 GB BS7671:1992
DDIN VDE 0100-702 EW EVHS-HD 384-7-702
AÖVE 8001-4-702 HMSZ 2364-702/1994/MSZ 10-553 1/1990
EUNE 20460-7-702 1993,
RECBT ITC-BT-31 2002
MMSA HD 384-7-702.S2
IRL Wiring Rules + IS HD 384-7-702 PL PN-IEC 60364-7-702:1999
ICEI 64-8/7 CZ CSN 33 2000 7-702
LUX 384-7.702 S2 SK STN 33 2000-7-702
NL NEN 1010-7-702 SLO SIST HD 384-7-702.S2
P RSIUEE TR TS IEC 60364-7-702
L’installation électrique et le câblage de cet équipement doivent être
conformes aux règles d’installation locales en vigueur.
L N 1 2
= = = =
OUT2
Contact sec 7 A max.
libre de potentiel
Fonction priorité
chauffage
Alimentation générale
230V/ 50Hz

10
3.5 Premier démarrage
Procédure de démarrage - une fois l’installation terminée, suivez et respectez
les étapes suivantes :
1) Faites pivoter le ventilateur à la main afin de vérifier qu’il peut tourner
librement, et que l’hélice est fixée correctement sur l’arbre du moteur.
2) Assurez-vous que l’unité est connectée correctement à l’alimentation
principale (voir le schéma de câblage en annexe).
3) Activez la pompe de filtration.
4) Vérifiez que toutes les vannes d’eau sont ouvertes, et que l’eau s’écoule
vers l’unité avant de passer en mode chauffage.
3. INSTALLATION ET RACCORDEMENT (suite)
Modèles HP3005AT1RM
Alimentation
électrique
V/Ph/Hz
230V
1/50 Hz
Calibre fusible
type aM
A6 aM
Disjoncteur
courbe D A6 D
Section de
câble mm23G 1,5
La ligne d’alimentation électrique doit être dotée, de manière
appropriée, d’un dispositif de protection fusible de type alimentation
moteur (aM) ou disjoncteur courbe D ainsi que d’un disjoncteur
différentiel 30mA (voir tableau après).
Utiliser un câble d’alimentation Type RO2V/R2V ou équivalent.
Les sections de câble sont données pour une longueur maximum de
25 m, elles doivent néanmoins être vérifiées et adaptées en fonction des
conditions d’installation.
Prenez toujours garde d’arrêter l’alimentation principale avant d’ouvrir
la boîte de commande électrique.

11
5) Vérifiez que le tuyau de purge des condensats est fixé correctement, et ne
présente aucune obstruction.
6) Activez l’alimentation électrique destinée à l’unité, puis appuyez sur le
bouton Marche/Arrêt sur le panneau de commande.
7) Assurez-vous qu’aucun code d’ALARME ne s’affiche lorsque l’unité est sur
ON (voir guide de dépannage).
8) Fixez le débit d’eau à l’aide de la vanne by-pass (voir § 3.6 et 2.1), tel
que prévu respectivement pour chaque modèle, de manière à obtenir une
différence de température Entrée/Sortie de 2°C.
9) Après un fonctionnement de quelques minutes, vérifiez que l’air sortant de
l’unité s’est refroidi (entre 5 et 10°).
10) L’unité étant en service, désactivez la pompe de filtration. L’unité doit
s’arrêter automatiquement et afficher le code d’erreur E03.
11) Faites fonctionner l’unité et la pompe de la piscine 24 heures sur 24,
jusqu’à ce que la température de l’eau souhaitée soit atteinte. Quand la
température d’entrée d’eau atteint la valeur de consigne, l’unité s’arrête.
Elle redémarre alors automatiquement (tant que la pompe de la piscine
est en service) si la température de la piscine est inférieure d’au moins
0.5°C à la température de consigne.
Contrôleur de débit - L’unité est dotée d’un contrôleur de débit qui active la
pompe à chaleur lorsque la pompe de filtration de la piscine est en service,
et la désactive lorsque la pompe de la filtration est hors service. Par manque
d’eau, le code d’alarme E03 s’affiche sur le régulateur (Voir § 6.4).
Temporisation - l’unité intègre une temporisation de 3 minutes, afin de
protéger les composants du circuit de commande, d’éliminer toute instabilité
en terme de redémarrage et, toute interférence au niveau du contacteur.
Grâce à cette temporisation, l’unité redémarre automatiquement 3 minutes
environ après toute coupure du circuit de commande. Même une coupure de
courant de courte durée active la temporisation de démarrage.
3. INSTALLATION ET RACCORDEMENT (suite)

12
4. INTERFACE UTILISATEUR
4.1 Présentation générale
La pompe à chaleur est équipée d’un panneau de commande électronique,
raccordé électriquement et pré-réglé en usine en mode chauffage.
Légende
Bouton Marche/Arrêt et Retour
Défilement bas
Défilement haut
Mode OFF
Lorsque la pompe à chaleur est en veille (mode OFF), l’indication OFF
apparaît sur l’afficheur.
Mode ON
Lorsque la pompe à chaleur est en fonctionnement ou en régulation (mode
ON), la température d’entrée d’eau s’affiche sur l’écran.
2 s
Mode OFF Mode ON

13
4. INTERFACE UTILISATEUR (suite)
4.2 Réglage et visualisation du point de consigne
(Température d’eau souhaitée)
En Mode OFF et en Mode ON
Presser 1 fois le bouton ou pour visualiser le point de consigne.
Presser 2 fois le bouton ou pour définir le point de consigne
souhaité.
Le réglage s’effectue avec une précision de 0,5 °C.
Note : La sauvegarde des réglages est automatique après 5 s
Il est recommandé de ne jamais dépasser la température de 30°C pour
éviter l'altération des liners.
4.3 Verrouillage et déverrouillage de l’écran tactile
Presser le bouton Marche/Arrêt 5 s jusqu’à l’émission d’un bip. Les
touches deviennent inactives.
Pour déverrouiller, presser 5 s jusqu’à l’émission d’un bip.
Les touches redeviennent actives.

14
4. INTERFACE UTILISATEUR (suite)
1 s
1 s
1 s
4.4 Choix du mode de fonctionnement
Mode OFF
Mode OFF
Mode chauffage
Mode automatique
Mode refroidissement
1 s

15
4.5 Réglage du débit d’eau
Lorsque la pompe à chaleur est en fonctionnement et les vannes d’entrée et
de sortie d’eau ouvertes, ajuster la vanne dite “by-pass” de façon à obtenir
une différence de 2°C entre la température d’entrée et de sortie d’eau (voir
schéma de principe § 3.1).
Vous pouvez vérifier le réglage en visualisant les températures d’entrée et
de sortie directement sur le panneau de commande en suivant la procédure
ci-dessous.
Puis, régler votre By-pass afin d’obtenir une différence de 2°C entre l’entrée et
la sortie.
Appuyer sur pour sortir du menu.
Note : L’ouverture de la vanne dite “by-pass” engendre un débit moins
important d’où une augmentation du ∆T.
La fermeture de la vanne dite “by-pass” engendre un débit plus
important d’où une diminution du ∆T.
4. INTERFACE UTILISATEUR (suite)
Température
d’entrée d’eau Température de sortie d’eau
10 s
5 s

16
5. ENTRETIEN ET HIVERNAGE
5.1 Entretien
Ces opérations de maintenance doivent être réalisées 1 fois par an afin de
garantir la longévité et le bon fonctionnement de la pompe à chaleur.
• Nettoyer l’évaporateur à l’aide d’une brosse souple ou d’un jet d’air ou
d’eau (Attention ne jamais utiliser un nettoyeur haute pression).
• Vérifier le bon écoulement des condensats.
• Vérifier le serrage des raccords hydrauliques et électriques
• Vérifier l’étanchéité hydraulique du condenseur.
Avant toute opération de maintenance la pompe à chaleur doit être
déconnectée de toute source de courant électrique. Les opérations
de maintenance doivent être réalisées uniquement par un personnel
qualifié et habilité à manipuler les fluides frigorigènes.
Tout dommage occasionné par un mauvais hivernage entraîne
l’annulation de la garantie.
5.2 Hivernage
• Mettre la pompe à chaleur en Mode “OFF”.
• Couper l’alimentation de la pompe à chaleur.
• Vider le condenseur à l’aide de la vidange pour éviter tout risque de
dégradation. (Risque important de gel).
• Fermer la vanne “by-pass” et dévisser les raccords unions entrée/sortie.
• Chasser au maximum l’eau stagnante résiduelle du condensateur à l’aide
d’un pistolet à air.
• Obturer l’entrée et la sortie d’eau sur la pompe à chaleur pour éviter
l’intrusion de corps étrangers.
• Couvrir la pompe à chaleur avec une housse d’hivernage (non fournie).
