Hayward Easy Temp ECP 06 Quick guide

POMPE A CHALEUR POUR PISCINE
SWIMMING POOL HEAT PUMP UNIT
UNIDAD DE BOMBA DE CALOR PARA PISCINAS
BOMBA DE AQUECIMENTO PARA PISCINAS
HEIZPUMPENANLAGE FÜR EIN SCHWIMMBECKEN
ZWEMBAD WARMTEPOMP
UNITÀ DI RISCALDAMENTO A POMPA DI CALORE PER PISCINE
VARMEPUMPE TIL SVØMMEBASSENG
LÄMPÖPUMPPU UIMA-ALTAALLE
VÄRMEPUMP FÖR BASSÄNG
ɌȿɉɅɈȼɈɃɇȺɋɈɋȾɅəɉɅȺȼȺɌȿɅɖɇɈȽɈȻȺɋɋȿɃɇȺ
Manuel d’instructions et d’installation
Installation & Instruction Manual
Manual de Instalación e Instrucciones
Manual de instalação e de instruções
Einbau- & Anleitungshandbuch
Installatie- en bedieningshandleiding
Manuale d’Uso e di Installazione
Installerings- og brukerveiledning
Asennus- ja ohjekirja
Bruksanvisning och installationsmanual
Ɋɭɤɨɜɨɞɫɬɜɨɩɨɦɨɧɬɚɠɭɢɷɤɫɩɥɭɚɬɚɰɢɢ
ISECP - Rev B

POMPE A CHALEUR POUR PISCINE
Manuel d’instructions et d’installation

SOMMAIRE
1. Préface 1
2. Caractéristiques techniques 2
2.1 Données techniques de la pompe à chaleur 2
2.2 Plage de fonctionnement 3
2.3 Dimensions 4
3. Installation et raccordement 5
3.1 Schéma de principe 5
3.2 Pompe à chaleur 5
3.3 Raccordement hydraulique 6
3.4 Raccordement électrique 7
3.5 Premier démarrage 8
3.6 Réglage du débit d’eau 10
4. Interface utilisateur 11
4.1 Présentation générale 11
4.2 Réglage de l’horloge 13
4.3 Réglage de la fonction Timer 13
4.4 Choix du mode de fonctionnement : chauffage ou
refroidissement 14
4.5 Réglage et visualisation du point de consigne 15
4.6 Verrouillage et déverrouillage de l’interface utilisateur 15
5. Entretien et Hivernage 16
5.1 Entretien 16
5.2 Hivernage 16
6. Annexes 17
6.1 Schémas Électriques 17
6.2 Raccordements priorité chauffage 22
6.3 Vues éclatées et pièces détachées 23
6.4 Guide de dépannage 33
6.5 Garantie 34
À lire attentivement et à conserver pour une consultation ultérieure.
Ce document doit être remis au propriétaire de la piscine et doit être conservé par celui-ci en lieu sûr.

1
1. PREFACE
Nous vous remercions d’avoir acheté cette pompe à chaleur de piscine
Easy Temp. Ce produit à été conçu selon des normes strictes de fabrication
pour satisfaire aux niveaux de qualité requis. Le présent manuel inclut
toutes les informations nécessaires concernant l’installation, l’élimination
des dysfonctionnements et l’entretien. Lisez attentivement ce manuel
avant d’ouvrir l’unité, ou de réaliser des opérations d’entretien sur celle-
ci. Le fabricant de ce produit ne sera en aucun cas tenu responsable
en cas de blessure d’un utilisateur ou d’un endommagement de l’unité
suite à d’éventuelles erreurs lors de l’installation, de l’élimination des
dysfonctionnements, ou d’un entretien inutile. Il est primordial de suivre à tout
moment les instructions spécifiées dans ce manuel. L’unité doit être installée
par un personnel qualifié.
• Les réparations doivent être effectuées par un personnel qualifié.
• Tous les raccordements électriques doivent être effectués par un
électricien professionnel qualifié et selon les normes en vigueur dans le
pays d’installation cf § 3.4.
• L’entretien et les différentes opérations doivent être réalisés à la fréquence
et aux moments recommandés, tel que spécifié dans le présent manuel.
• N’utilisez que des pièces détachées d’origine.
• Toute recommandation non suivie annule la garantie.
• Cette pompe à chaleur réchauffe l’eau de la piscine, et maintient une
température constante, ne pas l’utiliser à d’autres fins.
Après avoir lu ce manuel, rangez le en vue d’une utilisation ultérieure.
Avertissements concernant les enfants / personnes à capacité physique
réduite :
Cet appareil n’est pas destiné à être utilisé par des personnes (notamment
des enfants) dont les capacités physiques, sensorielles ou intellectuelles sont
réduites, ou par des personnes manquant d’expérience ou de connaissances,
à moins que celles-ci ne soient sous surveillance ou qu’elles aient reçu des
instructions quant à l’utilisation de l’appareil par une personne responsable de
leur sécurité.
(1) Potentiel de réchauffement global
Ce produit contient des gaz à effet de serre fluorés encadrés par le protocole
de Kyoto.
Type de réfrigérant : R410A
Valeur GWP(1) : 1975
Des inspections périodiques de fuite de réfrigérant peuvent être exigées
en fonction de la législation européenne ou local. Veuillez contacter votre
distributeur local pour plus d’informations.

2
2. CARACTÉRISTIQUES TECHNIQUES
2.1 Données techniques de la pompe à chaleur
Modèle EASY TEMP ECP 06 ECP 08 ECP 11 ECP 13 ECP 15
Capacité calorifique * kW
BTU/h
5,5
18785
8
27322
11
37566
13.5
46105
15
51228
Puissance électrique kW 1,17 1,8 2,43 3 3,13
Courant de fonctionnement
*A 5,19 7,91 11,81 14,5 16
Alimentation électrique V
Ph/Hz
230 V

1 / 50Hz
230 V 
1 / 50Hz
230 V 
1 / 50Hz
230 V 
1 / 50Hz
230 V 
1 / 50Hz
Calibre fusible type aM A 8 aM 10 aM 16 aM 20 aM 20 aM
Disjoncteur courbe D A 8 D 10 D 16 D 20 D 20 D
Nombre de compresseurs 1 1 1 1 1
Type de compresseur Rotatif Rotatif Rotatif Scroll Scroll
Nombre de ventilateurs 1 1 1 1 1
Puissance du ventilateur W 50 120 120 120 120
Vitesse de rotation du
ventilateur RPM 770 850 850 850 850
Direction du ventilateur Horizontale Horizontale Horizontale Horizontale Horizontale
Niveau de pression sonore
(à 1 mètre) dB(A) 47 51 54 56 56
Raccordement hydraulique mm 50 50 50 50 50
Débit d’eau m3/h 2,3 3,0 4,5 5.3 6,6
Perte de charge sur l’eau
(max) kPa 5,4 8,9 19,2 5.2 39,9
Dimensions nettes de
l’unité (L/l/h) mm 895/375/545 1035/415/650 1035/415/650 1136/440/870 1136/440/870
Dimensions de l’unité
emballée (L/l/h) mm 970/430/710 1120/480/810 1180/480/810 1230/510/1020 1230/510/1020
Poids net / poids de l’unité
emballée kg 45/56 54/68 60/74 95/115 117/128
* Valeur à +/- 5% aux conditions suivantes: Température extérieur = 24°C (75°F) / HR=62% / Température de la piscine=27°C
(80°F)

3
2. CARACTÉRISTIQUES TECHNIQUES (suite)
2.2 Plage de fonctionnement
Utiliser la pompe à chaleur dans les plages suivantes de températures et
d’humidité pour assurer un fonctionnement sûr et efficace.
Mode chauffage Mode Refroidissement
Température extérieure +2°C ~ +35°C +7°C ~ +43°C
Température d’eau +12°C ~ +40°C +8°C ~ +40°C
Humidité relative < 80% < 80%
Plage de réglage point de
consigne +15°C ~ +40°C +8°C ~ +35°C
Si la température ou l’humidité ne correspond pas à ces conditions,
des dispositifs de sécurité peuvent se déclencher et la pompe à chaleur
peut ne plus fonctionner.

4
2. CARACTÉRISTIQUES TECHNIQUES (suite)
2.3 Dimensions
Modèles : ECP06 / ECP08 / ECP11 / ECP13 / ECP15
Unité : mm
Modèle ECP06 ECP08
ECP11
ECP13
ECP15
Repère
A540 648 866
B571 755 840
C400 440 470
D140 150 150
E258 258 330
F66 77 80
G860 1004 1114

5
3. INSTALLATION ET RACCORDEMENT
3.1 Schéma de Principe
Note : La pompe à chaleur est fournie sans aucun équipement de traitement
ou de filtration. Les éléments présentés sur le schéma sont des pièces
à fournir par l’installateur.
3.2 Pompe à chaleur
Piscine
Retour d’eau
Cellule électrolyseur
(ou autre traitement)
Pompe de
filtration
FiltreVanne d’entré
d’eau
Vanne sortie
d’eau
Vanne
by-pass
Admission d’air
Évacuation d’air
Placer la pompe à chaleur à l’extérieur et en dehors de tout local
technique fermé.
Placée sous abri, les distances minimum prescrites ci-dessous doivent
être respectées afin d’éviter tout risque de recirculation d’air et une
dégradation des performances globales de la pompe à chaleur.

6
3. INSTALLATION ET RACCORDEMENT (suite)
3.3 Raccordement hydraulique
La pompe à chaleur est fournie avec deux raccords union diamètre 50 mm.
Utiliser du tube PVC pour canalisation hydraulique Ø 50 mm. Raccorder
l’entrée d’eau de la pompe à chaleur à la conduite venant du groupe de
filtration puis raccorder la sortie d’au de la pompe à chaleur à la conduite
d’eau allant au bassin (cf schéma ci-dessous).
Installer une vanne dite “by-pass” entre l’entrée et la sortie de la pompe à
chaleur.
du filtre Ø 50 ENTREE H2O
au bassin Ø 50 SORTIE H2O
Installer de préférence la pompe à chaleur sur une dalle béton
désolidarisée ou une chaise de fixation prévue à cet effet et monter la
pompe à chaleur sur les silentblocs fournis (visserie et rondelles non
fournies).
Distance maximale d’installation entre la pompe à chaleur et la piscine
15 mètres.
Longueur totale aller-retour des canalisations hydrauliques 30 mètres.
Isoler les canalisations hydrauliques de surface et enterrées.
Si un distributeur automatique ou un électrolyseur est utilisé, il doit
impérativement être installé après la pompe à chaleur dans le but de
protéger le condenseur Titane contre une concentration trop importante
de produit chimique.
Veillez à bien installer la vanne by-pass et les raccords union fournis
au niveau de l’entrée et de la sortie d’eau de l’unité, afin de simplifier
la purge durant la période hivernale, d’en faciliter l’accès ou son
démontage pour l’entretien.

7
Vérifiez que l’alimentation électrique disponible et la fréquence du
réseau correspondent au courant de fonctionnement requis, en prenant
en considération l’emplacement spécifique de l’appareil, et le courant
nécessaire pour alimenter tout autre appareil connecté au même circuit.
ECP 06 230 V~ +/- 10 % 50 HZ 1 Phase
ECP 08 230 V~ +/- 10 % 50 HZ 1 Phase
ECP 11 230 V~ +/- 10 % 50 HZ 1 Phase
ECP 13 230 V~ +/- 10 % 50 HZ 1 Phase
ECP 15 230 V~ +/- 10 % 50 HZ 1 Phase
Observez le schéma de câblage correspondant en annexe.
Le boîtier de raccordement se trouve du côté droit de l’unité. Trois
connexions sont destinées à l’alimentation électrique, et deux à la
commande de la pompe de filtration (Asservissement).
3. INSTALLATION ET RACCORDEMENT (suite)
3.4 Raccordement Électrique
F NF C15-100 GB BS7671:1992
D DIN VDE 0100-702 EW EVHS-HD 384-7-702
A ÖVE 8001-4-702 H MSZ 2364-702/1994/MSZ 10-553 1/1990
E UNE 20460-7-702 1993,
RECBT ITC-BT-31 2002
M MSA HD 384-7-702.S2
IRL Wiring Rules + IS HD 384-7-702 PL PN-IEC 60364-7-702:1999
I CEI 64-8/7 CZ CSN 33 2000 7-702
LUX 384-7.702 S2 SK STN 33 2000-7-702
NL NEN 1010-7-702 SLO SIST HD 384-7-702.S2
P RSIUEE TR TS IEC 60364-7-702
Alimentation générale
230V~ / 50Hz Contact sec libre
de potentiel 7 A max.
L’installation électrique et le câblage de cet équipement doivent être
conformes aux règles d’installation locales en vigueur.

8
3.5 Premier démarrage
Procédure de démarrage - une fois l’installation terminée, suivez et respectez
les étapes suivantes :
1) Faites pivoter le ventilateur à la main afin de vérifier qu’il peut tourner
librement, et que l’hélice est fixée correctement sur l’arbre du moteur.
2) Assurez-vous que l’unité est connectée correctement à l’alimentation
principale (voir le schéma de câblage en annexe).
3) Activez la pompe de filtration.
4) Vérifiez que toutes les vannes d’eau sont ouvertes, et que l’eau s’écoule
vers l’unité avant de passer en mode chauffage ou refroidissement.
5) Vérifiez que le tuyau de purge des condensats est fixé correctement, et ne
présente aucune obstruction.
6) Activez l’alimentation électrique destinée à l’unité, puis appuyez sur le
bouton Marche/Arrêt sur le panneau de commande.
3. INSTALLATION ET RACCORDEMENT (suite)
Modèles ECP 06 ECP 08 ECP 11 ECP 13 ECP 15
Alimentation
électrique
V/Ph/
Hz
230 V~
1/50 Hz
230 V~
1/50 Hz
230 V~
1/50 Hz
230 V~
1/50 Hz
230 V~
1/50 Hz
Calibre fusible
type aM
A 8 aM 10 aM 16 aM 20 aM 20 aM
Disjoncteur
courbe D A 8 D 10 D 16 D 20 aM 20 aM
La ligne d’alimentation électrique doit être dotée, de manière
appropriée, d’un dispositif de protection fusible de type alimentation
moteur (aM) ou disjoncteur courbe D ainsi que d’un disjoncteur
différentiel 30mA (voir tableau après).
Prenez toujours garde d’arrêter l’alimentation principale avant d’ouvrir
la boîte de commande électrique.

9
7) Assurez-vous qu’aucun code d’ALARME ne s’affiche lorsque l’unité est sur
ON (voir guide de dépannage).
8) Fixez le débit d’eau à l’aide de la vanne by-pass (voir § 3.6 et 2.1), tel
que prévu respectivement pour chaque modèle, de manière à obtenir une
différence de température Entrée/Sortie de 2°C.
9) Après un fonctionnement de quelques minutes, vérifiez que l’air sortant de
l’unité s’est refroidi (entre 5 et 10°).
10) L’unité étant en service, désactivez la pompe de filtration. L’unité doit
s’arrêter automatiquement et afficher le code d’erreur E03.
11) Faites fonctionner l’unité et la pompe de la piscine 24 heures sur 24,
jusqu’à ce que la température de l’eau souhaitée soit atteinte. Quand la
température d’entrée d’eau atteint la valeur de consigne, l’unité s’arrête.
Elle redémarre alors automatiquement (tant que la pompe de la piscine
est en service) si la température de la piscine est inférieure d’au moins
0.5°C à la température de consigne.
Contrôleur de débit - L’unité est dotée d’un contrôleur de débit qui active la
pompe à chaleur lorsque la pompe de filtration de la piscine est en service,
et la désactive lorsque la pompe de la filtration est hors service. Par manque
d’eau, le code d’alarme E03 s’affiche sur le régulateur (Voir § 6.4).
Temporisation - l’unité intègre une temporisation de 3 minutes, afin de
protéger les composants du circuit de commande, d’éliminer toute instabilité
en terme de redémarrage et, toute interférence au niveau du contacteur.
Grâce à cette temporisation, l’unité redémarre automatiquement 3 minutes
environ après toute coupure du circuit de commande. Même une coupure de
courant de courte durée active la temporisation de démarrage.
3. INSTALLATION ET RACCORDEMENT (suite)

10

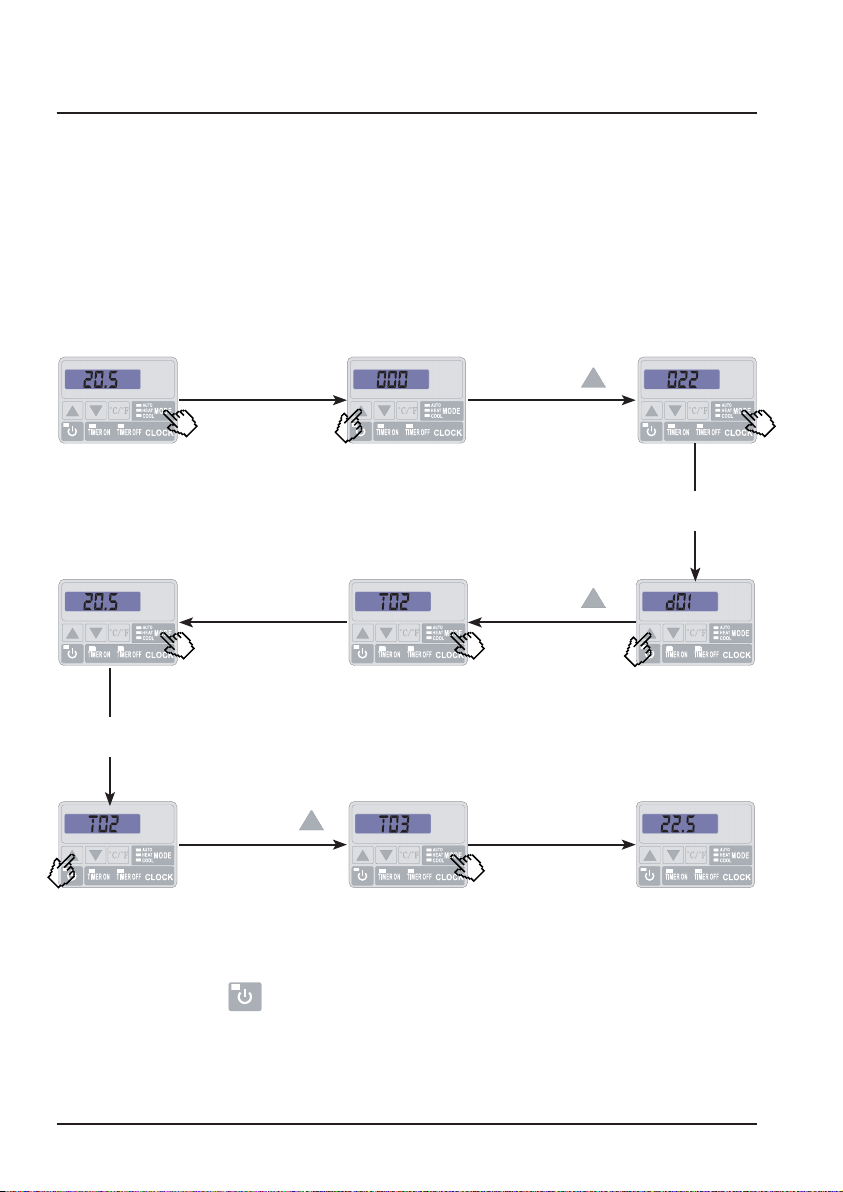

3.6 Réglage du débit d’eau
Lorsque la pompe à chaleur est en fonctionnement et les vannes d’entrée et
de sortie d’eau ouvertes, ajuster la vanne dite “by-pass” de façon à obtenir
une différence de 2°C entre la température d’entrée et de sortie d’eau (voir
schéma de principe § 3.1). Vous pouvez vérifier le réglage en visualisant
les températures entrée (T02) / sortie (T03) directement sur le panneau de
commande en suivant la procédure ci-dessous.
3. INSTALLATION ET RACCORDEMENT (suite)
Puis, régler votre By-pass afin d’obtenir une différence de 2°C entre T03 et
777 ¨7 
Appuyer 2 fois sur pour sortir du menu
Note : L’ouverture de la vanne dite “by-pass” engendre un débit moins
LPSRUWDQWG¶RXXQHDXJPHQWDWLRQGX¨7
La fermeture de la vanne dite “by-pass” engendre un débit plus
LPSRUWDQWG¶RXXQHGLPLQXWLRQGX¨7
Appuyer 10 S sur
le bouton MODE
Appuyer sur
jusqu’à 022
Appuyer sur MODE
pour valider
Appuyer sur
jusqu’à T02
Appuyer sur MODE
SRXUDI¿FKHUOD
valeur d’entré d’eau
Appuyer sur MODE
pour revenir à T02
Appuyer sur
jusqu’à T03
Appuyer sur MODE
SRXUDI¿FKHUOD
valeur de sortie
d’eau

11

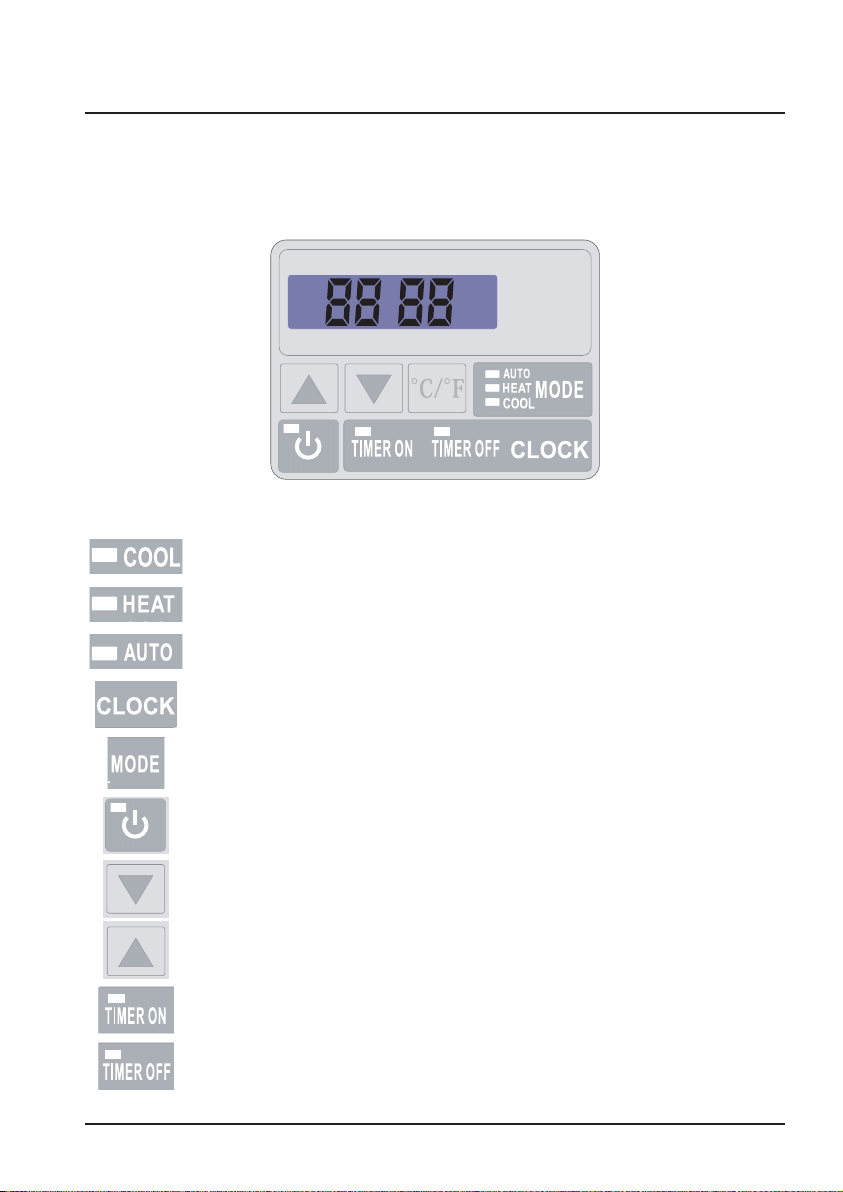

4.1 Présentation générale
La pompe à chaleur est équipée d’un panneau de commande électronique,
raccordé électriquement et pré-réglé en usine en mode chauffage.
4. INTERFACE UTILISATEUR
Légende
Symbole Mode Refroidissement
Symbole Mode Chauffage
Mode automatique
Réglage heure et Timer
Bouton sélection et réglage
Bouton Marche/Arrêt et retour/validation
Défilement bas
Défilement haut
Réglage heure de marche
Réglage heure d’arrêt

12
Mode OFF
Lorsque la pompe à chaleur est en veille (Mode OFF) l’heure ainsi que le
mode de fonctionnement sont affiché sur l’écran du régulateur.
Mode ON
Lorsque la pompe à chaleur est en fonctionnement ou en régulation (Mode
ON) la voyant du bouton marche est allumé en rouge et la température
d’entrée d’eau s’affiche sur l’écran.
4. INTERFACE UTILISATEUR (suite)

13
4.2 Réglage de l’horloge
Le réglage de l’horloge peut se faire en mode ON ou OFF. Presser «CLOCK»,
l’affichage clignote puis appuyer sur «CLOCK», les heures clignotent. Régler
les heures avec les flèches ou puis presser encore une fois
«CLOCK» pour sélectionner les minutes. Régler les minutes à l’aide des
flèches ou . Presser «CLOCK» pour valider. L’afficheur revient à
sont état précédent.
Note : La sauvegarde des réglages se fait par le bouton «CLOCK» ou
automatiquement si aucune touche n’est activée pendant 5 secondes.
4.3 Réglage de la fonction Timer
Le réglage de cette fonction est nécessaire dès lors que vous souhaitez faire
fonctionner votre pompe à chaleur sur une plus courte période que celle
définie par l’horloge de filtration. Ainsi vous pourrez programmer un départ
différé et un arrêt anticipé ou simplement interdire une plage horaire de
fonctionnement (par exemple la nuit).
Programmation Départ (Timer ON) / Marche
1) Presser «Timer ON», l’heure clignote.
2) Presser «Timer ON» pour régler les heures à l’aide des boutons .
3) Presser «Timer ON» pour régler les minutes à l’aide des boutons .
La sauvegarde des réglages se fait par le bouton «Timer ON» ou
automatiquement si aucune touche n’est activée pendant 5 secondes.
Un voyant vert indique que le timer est activé.
Programmation Arrêt (Timer OFF) / Arrêt
1) Presser «Timer OFF», l’heure clignote.
2) Presser «Timer OFF» pour régler les heures à l’aide des boutons .
3) Presser «Timer OFF» pour régler les minutes à l’aide des boutons .
La sauvegarde des réglages se fait par le bouton «Timer OFF» ou
automatiquement si aucune touche n’est activée pendant 5 secondes.
Un voyant rouge indique que le timer est activé.
4. INTERFACE UTILISATEUR (suite)

14
Appuyer sur
MODE
4.4 Choix du mode de fonctionnement : chauffage,
refroidissement ou automatique.
En Mode “OFF” ou “ON”
Presser le bouton «MODE» pour basculer du mode refroidissement (voyant
vert) au mode chauffage (voyant orange) au mode automatique (voyant
rouge).
4. INTERFACE UTILISATEUR (suite)
Suppression des Timer (Timer ON et OFF) / Arrêt et Marche
1) Presser «Timer ON», «Timer ON» clignote.
2) Presser pour supprimer la programmation.
3) Presser «Timer OFF», «Timer OFF» clignote.
4) Presser pour supprimer la programmation.
Appuyer sur
MODE

15
4. INTERFACE UTILISATEUR (suite)
4.5 Réglage et visualisation du point de consigne
(Température d’eau souhaitée)
En Mode “OFF” et Mode “ON”
Presser les boutons ou pour définir le point de consigne souhaité.
Le réglage s’effectue avec une précision de 0,5 °C.
Il est recommandé de ne jamais dépasser la température de 30°C pour
éviter l'altération des liners.
Note : En fonctionnement ou à l’arrêt il suffit de presser le bouton ou
pour visualiser ou modifier le point de consigne.
4.6 Verrouillage et déverrouillage de l’écran tactile
Presser le bouton Marche/Arrêt 5 s jusqu’à l’émission d’un bip. Les
touches deviennent inactives.
Pour déverrouiller, presser 5 s jusqu’à l’émission d’un bip.
Les touches redeviennent actives.

16
5. ENTRETIEN ET HIVERNAGE
5.1 Entretien
Ces opérations de maintenance doivent être réalisées 1 fois par an afin de
garantir la longévité et le bon fonctionnement de la pompe à chaleur.
• Nettoyer l’évaporateur à l’aide d’une brosse souple ou d’un jet d’air ou
d’eau (Attention ne jamais utiliser un nettoyeur haute pression).
• Vérifier le bon écoulement des condensats.
• Vérifier le serrage des raccords hydrauliques et électriques
• Vérifier l’étanchéité hydraulique du condenseur.
Avant toute opération de maintenance la pompe à chaleur doit être
déconnectée de toute source de courant électrique. Les opérations
de maintenance doivent être réalisées uniquement par un personnel
qualifié et habilité à manipuler les fluides frigorigènes.
Tout dommage occasionné par un mauvais hivernage entraîne
l’annulation de la garantie.
5.2 Hivernage
• Mettre la pompe à chaleur en Mode “OFF”.
• Couper l’alimentation de la pompe à chaleur.
• Vider le condenseur à l’aide de la vidange pour éviter tout risque de
dégradation. (Risque important de gel).
• Fermer la vanne “by-pass” et dévisser les raccords unions entrée/sortie.
• Chasser au maximum l’eau stagnante résiduelle du condenseur à l’aide
d’un pistolet à air.
• Obturer l’entrée et la sortie d’eau sur la pompe à chaleur pour éviter
l’intrusion de corps étrangers.
• Couvrir la pompe à chaleur avec une housse d’hivernage (non fournie).

17
6. ANNEXES
6.1 Schémas électriques
FM
C3
BLK BLU
RED
TO POWER
SUPPLY
220-240V~/50Hz
LN
RED BLU
N
N
N
13
24
5
6
7
8
01
CC
COMP
CS
2
1
5
KS C2
KS
CR
BLK
WHT
RED
CS
C1
N
KM1
LCC
CS
2
CS
KS N
NN
CS
CR
LN
CH
KM1
L
L
NL1
LN
N
N
N
N
N
N
N
CC CC
N
N
FS HP LP
N
t
5K
t
5K
t
5K
t
5K
4V
BLU
Y/G
BRN
FS FS LP LP
HP HP
RED
22
OUT1 OUT2
OUT3
OUT4
OUT5
AC-N
3 4 3 4
CN19
GND
AI05
GND
AI04
GND
AI03
GND
AI02
GND
CN1 CN2
12V
NET
GND
DI01
GND
DI02
GND
DI03
GND
DI04
GND
DI05
GND
L
K1
P1
IT
IT
OT
OT
AT
AT
CT
CT
AI01
N
GND
DI06
GND CN6
AI06
4V
4V
K1
KM1
TC 12V
6.8K
Controller
OUT2
P2
P1 P2
REMARQUES :
AT : SONDE DE TEMPÉRATURE D’AIR
COMP : COMPRESSEUR
CT : SONDE TEMPÉRATURE ÉVAPORATEUR
FM : MOTEUR VENTILATEUR
FS : DÉTECTEUR PRÉSENCE D’EAU
HP : PRESSOSTAT HAUTE PRESSION
IT : SONDE DE TEMPÉRATURE ENTRÉE D’EAU
LP : PRESSOSTAT BASSE PRESSION
OT : SONDE DE TEMPÉRATURE SORTIE D’EAU
TC : TRANSFORMATEUR 230V~ / 12V~
4V : VANNE 4 VOIES
C1 : CONDENSATEUR COMPRESSEUR
C2 : CONDENSATEUR VENTILATEUR
OUT2: CONTACT SEC 7A MAX.
ECP 06
