Hayward S0166T User manual

IS0244T - Rev A - 07
USER’S GUIDE
GUIDE DE L’UTILISATEUR
GUÌA DEL USUARIO
ANWENDER-HANDBUCH
GUIDA DELL’UTENTE
GEBRUIKERSHANDBOEK
GUIA DO UTILIZADOR

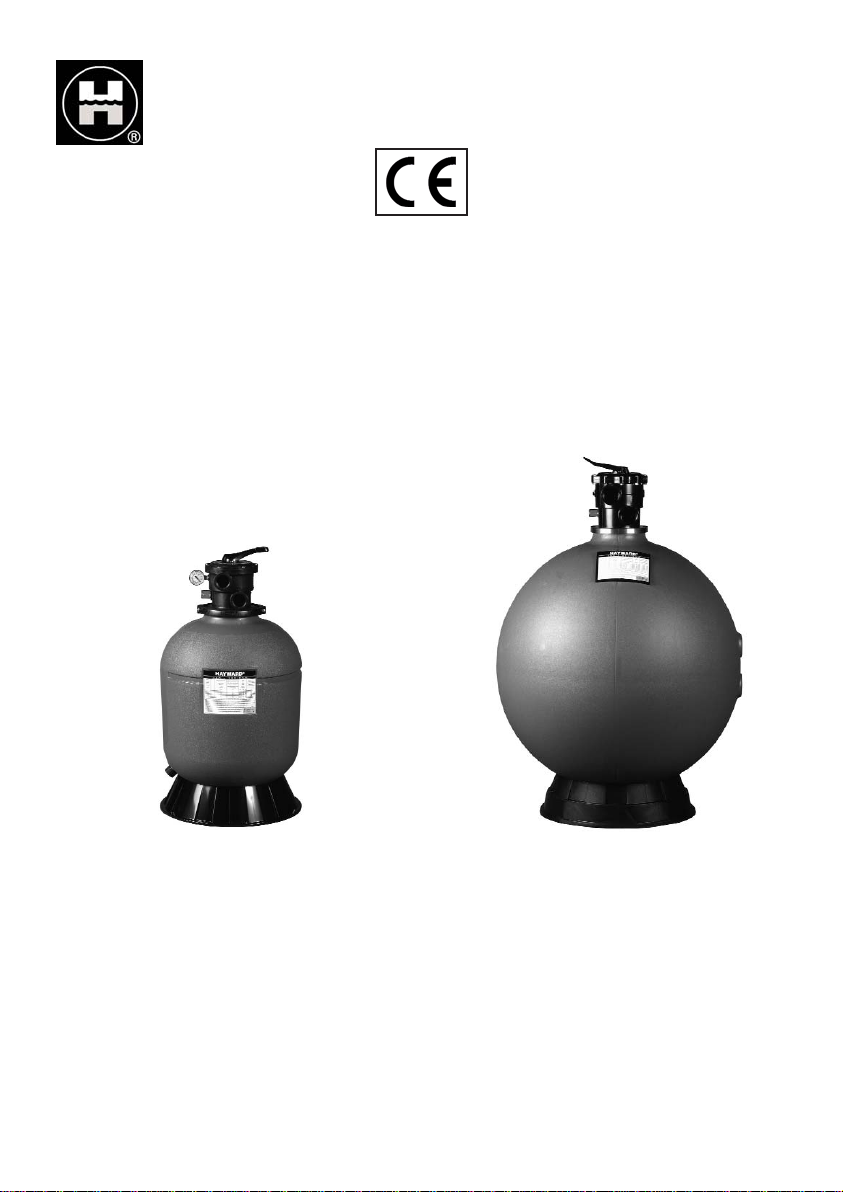

HAYWARD SAND FILTERS
FILTRES A SABLE HAYWARD
FILTROS DE ARENA HAYWARD
SANDFILTER HAYWARD
FILTRO A SABBIA HAYWARD
HAYWARD ZANDFILTERS
FILTROS DE AREIA HAYWARD
HAYWARD POOL EUROPE - Parc Industriel de la Plaine de l’ain - Allée des Chênes - 01150 Saint Vulbas - France

2
Fig 1
Fig 2 Fig 3
SP0714TE / SP071620E SP0704TE
10b
5
6b
21
3
4
6
8
9
10
11
S
RWP
R
W
P
R
RP
W
P
R

3
GB
You have just become the owner of a sand filter, his base and his valve (see figure 1).
OPERATION
Your filtration system uses special sand designed to trap impurities in the pool water.
The sand is poured into the tank and acts as a permanent filtration system. The
pump draws in the unfiltered pool water, which contains impurities in suspension
and feeds it to the multi-way control valve. When the water flows through the sand,
the impurities are trapped there and the water that returns to your pool is filtered.
INSTALLATION
1. Locating the filter
Find a clean, level spot. The top of the filter must be at least 1.5 m distant from
the water level. Place the filter so that the piping, the valve (1), and the drain
plug (10) are easy to reach. This will make servicing and winterizing easier.
2. Assembling the pump
Assemble the pump and its mount with the filter as indicated by the manufac-
turer’s instructions.
3. Filling the filter
The sand is put in through the opening in the top of the filter.
a. Place the centre tube (6) on the bottom of the tank and cover the opening in
the top of the tube with funnel (5) provided for the purpose, to prevent any sand
getting in it during filling. Make sure that the drain plug (10) is in place. All lat-
erals (8) must be in the down position.
b. Half-fill the filter with water, then pour in the required quantity of sand (Cf. table
on label).
Check that the centre tube (6) remains straight.
The surface of the sand should be leveled and reach the middle of the filter.
c. Remove the funnel (5).
4. Assembling the valve
Place the valve (1), with its gasket (3), on the top of the filter.
a. Make sure that the “PUMP” outlet of the valve its towards the pump. Then
attach with the clamp (4).
b. Remove the black plastic screw on the side of the valve and replace it with the
pressure gauge (2). Screw in by hand without forcing.
c. Connect the “PUMP” outlet (P) of the valve to the top outlet of the pump as indi-
cated by the manufacturer’s instructions
5. Connecting the valve
Then simply connect the pipes from the pool (cf. fig. 2) and from the skimmers
(S) to the bottom port of the pump, on the strainer side, the discharge pipes to
the valve port marked “RETURN” (R), and the drain connection to the valve port
marked “WASTE” (W)

4
6. Make the electrical connections of the pump as indicated by the manufactur-
er’s instructions.
7. To avoid leaks, make sure that the drain plug (10) in place and that all connec-
tions are tight.
Note 1: Do not force when screwing the connection end fittings into the valve unions.
Note 2: Coat the male threads with Teflon.
STARTING UP
IMPORTANT: ALWAYS STOP THE PUMP BEFORE OPERATING THE MULTI-
WAY VALVE.
1. Check that all connections are tight and that the filter contains just the right
amount of sand.
2. Set the valve to “BACKWASH”. Always lower the handle before turning.
3. Start the pump as indicated by the manufacturer’s instructions. Check that
water flows normally in the circuit.
WARNING: All suction and discharge valves must be open when the pump
is started. Otherwise, there is a risk of property damage, grave injury, or
death.
Once the water flows smoothly, let the pump run for at least another 2 minutes.
This backwash is recommended to eliminate any impurities or fine particles
from the filtering sand.
4. On four-way valves, wait 1 minute.
On six-way valves, stop the pump and set the valve to “RINSE”. Restart the
pump and let run until the water becomes clear in the valve circulation telltale
(about a minute).
5. Stop the pump and set the valve to “FILTER”. Restart the pump and filtering
starts. Adjust the inlet and outlet valves for the desired water flow.
6. Carefully note the pressure reading at that time and the position of the needle
on the pressure gauge. As the filter operates, impurities are retained and the
pressure increases in the tank.
When it exceeds the initial pressure (clean filter) by 10 PSI (0.7 bars or kg/cm²),
the filter must be backwashed.
Note 1 : When your pool’s water is cleaned for the first time, it may be necessary
to backwash the filter frequently: the quantity of impurities is likely to be large.
Note 2 : Clean the pre-filters of the pump and skimmers regularly to ensure trou-
ble-free operation of your filtration system.

5
Note 3 : Installations including heaters or cleaning systems with nozzles or tenta-
cles protruding from the walls are highly sensitive to hydraulic rams because they
operate at high pressure. The installer must do everything necessary to prevent
hydraulic rams in the installation.
FUNCTIONS OF VALVE AND FILTER
Your system may have a four- or six-way valve (fig. 3).
FILTER
Set the valve to “Filter” for normal filtration (6 to 8 hours a day).
BACKWASH
For cleaning filter. When filter pressure gauge rises 10 PSI (0.7 bars or kg/cm2)
above start-up (clean pressure)
Run the pump until the water in the sight glass is clear. Stop the pump about 2
minutes later and set the valve to “Rinse”, when this position exists.
RINSE (6-way valve only)
With the valve set to “Rinse”, run the pump for about one minute. This evacuates
the dirty backwash water to a drain, not the pool. Stop the pump, set back to
“Filter”, and restart.
WASTE
The water is discharged directly to the sewer without going through the filter: to
lower the pool water level and directly eliminate very dirty water when using the
vacuum.
RECIRCULATE
The water bypasses the filter, for rapid dispersion of chemicals or for massive
chlorination.
CLOSED (6-way valve only)
Cuts off circulation between the filter and the pump.
NEVER USE THIS POSITION WITH THE PUMP RUNNING.
WINTERIZING
1. Completely drain tank by unscrewing drain cap at base of filter tank. Leave cap
off during winter.
2. Rotate and leave the valve handle between any position or on “WINTER” posi-
tion if existing.
3. Drain and winterize pump according to pump instructions.
SERVICE AND REPAIRS
Consult your local dealer. No return may be made directly to the factory without
the express written authorization of Hayward Pool Europe.

6
THE FLOW FALLS OFF AND/OR
THE PRESSURE GAUGE READING
EXCEEDS THE INITIAL PRESSURE
BY 10 PSI ( 0,7 bars or kg/cm2 ).
1. Check and empty the skimmer
andpump pre-filter baskets.
2. Check that there is nothing
pinching or pluging the water
intake and return hoses.
3. Check that there is no leak in the
water intake hose (shown up by
air bubbles in the water returned
to the pool).
4. Backwash the filter.
IT BECOMES NECESSARY TO
CLEAN MORE AND MORE OFTEN
1. Check the pool for algae an if
necessary add disinfectant.
2. Check that the disinfectant level
and pH are correct (adjust if nec-
essary).
3. Check that the surface of the
sand has not solidified or
become clogged (if so, remove 2
or 3 cm of sand).
THE POOL WATER DOES NOT
BECOME CLEAR
1. Check the disinfectant level, pH,
and total alkalinity and adjust if
necessary.
2. Make sure that the filtration flow
is correct.
3. Run the filter longer.
4. Make sure that the valve is set to
” Filter” .
5. Make sure that your installation is
properly connected.
LIST OF POSSIBLE PROBLEMS
SERVICE AND REPAIRS
Consult your local dealer. No return may be made directly to the factory without the express written
authorization of Hayward Pool Europe.
If malfunctioning continues, or for any other operating fault, contact your retailer-installer.
It is expressly stipulated that HAYWARD cannot be held responsible for any damage caused by its
equipment if such damage is caused by non-conforming repairs whenever, during the replacement of
parts, HAYWARD original parts were not used and if repair was not performed in conformity with HAY-
WARD instructions or if the information in this guide was not complied with.
This is also valid for any addition of parts and accessories other than those recommended by HAYWARD.
WARRANTY CONDITIONS :
HAYWARD warrants its products free from defects in material and workmanships for a period of one
year from the date of purchase. A purchase proof with its date must be enclosed for any request for
warranty. We invite you to keep your receipt.
HAYWARD warranty is limited to the replacement or repair, at its option, of defective products that have
been used in normal conditions and according to the instructions leaflet, with no change in the prod-
uct and that have been working only with genuine HAYWARD parts. Frost and chemical reaction dam-
ages are excluded of the warranty.
HAYWARD will not be responsible for any other costs (removal, labor…), neither direct or indirect dam-
ages caused by malfunction of a product.
To initiate a warranty claim and ask for repair or replacement of a product, please contact your deal-
er. No shipment to our factory will be accept without our preliminary written acceptance.
Wear parts are exclued of the warranty.
Product with warranty extension : Polyethylene tank (sand filter) 5 year.

7
F
Vous venez d’acquérir un filtre à sable, son socle et sa vanne (cf figure 1).
FONCTIONNEMENT
Votre filtre utilise un sable spécial destiné à retenir les saletés contenues dans
l’eau de votre piscine. Le sable est versé dans la cuve et fonctionne comme un
système permanent de filtration. L’eau non filtrée de la piscine, qui contient des
saletés en suspension, est aspirée par votre pompe et envoyée vers la vanne de
contrôle multivoies. Lors du passage de l’eau à travers le sable, les impuretés sont
piégées dans le lit de sable et l’eau ressort filtrée vers votre piscine.
INSTALLATION
1. Emplacement du filtre
Prévoir un emplacement propre, de niveau. Le haut du filtre doit être à une
hauteur maximale de 1,5 m par rapport au niveau de l’eau. Placer le filtre de
façon a ce que les tuyauteries, la vanne (1) et le bouchon de vidange (10)
soient facilement accessibles. L’entretien et l’hivernage seront alors facilités.
2. Assemblage de la pompe
Assembler la pompe et son support au filtre selon les instructions du fabricant.
3. Remplissage du filtre
Le sable s’introduit par l’ouverture supérieure du filtre.
a. Positionner le tube central (6) en fond de cuve, couvrir l’orifice haut du tube
avec l’entonnoir (5) prévu à cet effet pour éviter toute introduction de sable
pendant le remplissage. Vérifier que le bouchon de vidange (10) est en place.
Vérifier que toutes les crépines (8) sont abaissées.
b. Remplir le filtre à moitié d’eau, puis verser la quantité de sable requise (cf.
tableau sur l’étiquette).
Vérifier que le tube central (6) reste droit.
La surface du sable doit être nivelée et atteindre le milieu du filtre.
c. Enlever l’entonnoir (5).
4. Assemblage de la vanne
Positionner la vanne (1), sans oublier son joint (3), sur le dessus du filtre.
a. Vérifier que la sortie “PUMP” de la vanne est orientée vers le pompe. Puis, fixer
l’ensemble à l’aide du collier (4).
b. Enlever la vis en plastique noir située sur le côté de la vanne et la remplacer
par le manomètre (2). Visser à la main sans forcer.
c. Connecter la sortie “PUMP” (P) de la vanne avec la sortie supérieure de la
pompe, en suivant les instructions du fabricant.
5. Connexion de la vanne
Il ne vous reste plus qu’à connecter les tuyaux venant de la piscine (cf. figure 2),
celui en provenance des skimmers (S) sur l’orifice bas de la pompe du côté du
pré-filtre et celui des refoulements sur l’orifice de la vanne marqué “RETURN” (R),
ainsi que la connexion à l’égout sur l’orifice de la vanne marqué “WASTE” (W).
6. Procéder au branchement électrique de la pompe suivant les instructions du
fabricant.

8
7. Afin d’éviter les fuites, vérifier que le bouchon de vidange (10) est en place et
que toutes les connexions sont bien fixées.
Note 1 : Ne pas forcer pour visser les embouts de connexion dans les raccords de la vanne.
Note 2 : Téflonner les filetages mâles.
MISE EN ROUTE
IMPORTANT TOUJOURS ARRETER LA POMPE AVANT DE MANOEUVRER LA
VANNE MULTI-VOIES.
1. Vérifier que tous les raccords sont bien serrés, que la quantité exacte de sable
est dans le filtre.
2. Mettre la vanne en position “BACKWASH”. Toujours baisser la poignée avant
de tourner.
3. Démarrer la pompe en suivant les instructions du fabricant. S’assurer que l’eau
circule normalement dans le circuit.
ATTENTION Toutes les vannes d’aspiration et de refoulement doivent être
ouvertes au démarrage de la pompe. Dans le cas contraire, vous vous
exposeriez à des dommages corporels, des blessures graves ou la mort.
Une fois que le débit d’eau est régulier, laisser fonctionner la pompe pendant
au moins 2 minutes, Ce contre-lavage est recommandé pour évacuer es impu-
retés ou les fines particules contenues dans le sable de filtration.
4. Sur les vannes 4 positions, attendre I minute.
Sur les vannes 6 positions, arrêter la pompe et placer la vanne en position de
rinçage “RINSE”. Redémarrer la pompe et laisser fonctionner jusqu’à ce que
l’eau devienne claire dans le témoin de circulation de la vanne (environ I
minute).
5. Arrêter la pompe et placer la vanne en position “FILTER”. Redémarrer la
pompe, la filtration commence.
Ajuster les vannes d’entrée et de sortie pour obtenir le débit d’eau désiré.
6. Bien noter la pression indiquée à ce moment et la position de l’aiguille sur le
manomètre, Au fur et à mesure que le filtre fonctionne, les impuretés sont rete-
nues et la pression augmente dans La cuve.
Dès que celle-ci dépasse de 10 PSI (0.7 bars ou kg/cm9, la pression initiale
(filtre propre), il faudra nettoyer le filtre en réalisant un contre-lavage.
Note 1: Pendant le premier nettoyage de l’eau de votre piscine, il sera peut-être
nécessaire de contre-laver souvent le filtre. En effet les impuretés y sont alors par-
ticulièrement importantes.
Note 2: Nettoyer régulièrement les pré-filtres de la pompe et des skimmers pour
permettre un fonctionnement sans incident de votre système de filtration.

9
Note 3: Les installations comportant un réchauffeur ou un système de nettoyage à
buses ou tentacules sortant des parois sont très sensibles aux coups de béliers car
elles fonctionnent à des pressions élevées, Il convient à l’installateur de prendre
toutes les mesures nécessaires afin d’éviter des coups de bélier sur l’installation.
FONCTIONS DE LA VANNE ET DU FILTRE
Votre filtre peut être équipé d’une vanne 4 positions ou 6 positions (cf. figure 3).
FILTRE (FILTER)
Mettre la vanne en position “FILTER” pour effectuer une filtration normale (6 à 8
heures journellement).
CONTRE-LAVAGE (BACKWASH)
Pour nettoyer le filtre quand la pression dépasse de 10 PSI (0.7 bars ou kg/cm²)
la pression de démarrage. Arrêter la pompe. Placer la vanne en position “BACK-
WASH”. Redémarrer la pompe jusqu’à ce que l’eau devienne claire dans le témoin
de contrôle. Après environ 2 minutes, arrêter la pompe et mettre en position
“RINSE” quand elle existe.
RINÇAGE (RINSE) - sur vannes 6 positions uniquement
Vanne en position “RINSE”, démarrer la pompe pendant une minute. Ceci permet
à l’eau chargée d’impuretés, après le contre-lavage, de s’évacuer vers l’égout et
non pas vers la piscine. Arrêter la pompe et mettre la vanne en position “FILTER”,
puis la remettre en route.
EGOUT(WASTE)
L’eau est évacuée à l’égout sans passer par le filtre, pour baisser le niveau d’eau
dans la piscine et évacuer directement l’eau fortement chargée d’impuretés lors
du passage du balai aspirateur.
RECIRCULATION (RECIRCULATE)
L’eau circule sans passer par le filtre pour une répartition rapide des produits chi-
miques ou lorsque l’on procède à une chloration choc.
FERME (CLOSED) - sur vannes 6 positions uniquement
Coupe la circulation entre le filtre et la pompe.
NE JAMAIS UTILISER CETTE FONCTION AVEC LA POMPE EN FONCTIONNEMENT.
HIVERNAGE
1. Vidanger complètement le filtre en dévissant le bouchon de vidange situé à la
base de la cuve. Ne pas remettre le bouchon pendant l’hiver.
2. Positionner et laisser la poignée de la vanne entre deux positions ou sur la
position “WINTER” si elle existe.
3. Vidanger et hiverner la pompe selon les instructions du fabricant.
REPARATIONS ET MAINTENANCE
Consulter votre revendeur Hayward. Aucun retour n’est accepté à l’usine sans
avoir reçu au préalable l’accord écrit d’Hayward Pool Europe.

10
LE DÉBIT DIMINUE ET/OU LA
PRESSION AU MANOMETRE
DEPASSE DE 10 PSI ( 0,7 bars )
LA PRESSION D’ORIGINE
1. Contrôler et vider les paniers de
skimmers et de préfiltre de pompe.
2. Vérifier si rien ne comprime ou ne
bouche les tuyaux d’arrivée et de
retour d’eau.
3. Vérifier s’il n’y a pas une fuite sur
le tuyau d’arrivée d’eau (caracté-
risée par des bulles d’air retour-
nant vers la piscine).
4. Procéder à un contre-lavage du
filtre.
LES CYCLES DE NETTOYAGE
NECESSAIRES SONT DE PLUS EN
PLUS RAPPROCHES
1. Contrôler la présence d’algue
dans la piscine et rajouter du
désinfectant si nécessaire.
2. Vérifier que le désinfectant et le
Ph sont au niveau requis (ajuster
si besoin).
3. Contrôler si la surface du sable
ne s’est pas solidifiée ou colma-
tée (enlever 2 à 3 cm de sable si
c’est le cas)
L’EAU DE LA PISCINE NE
S’ECLAIRCIT PAS
1. Vérifier les niveaux de désinfec-
tant, de Ph et d’alcalinité totale et
ajuster si nécessaire.
2. Assurez-vous que ledébit de la
filtration est correct.
3. Faire fonctinner le filtre plus long-
temps.
4. Assurez-vous que la vanne est
en position “Filter”.
5. Assurez-vous que votre installa-
tion est correctement connectée.
LISTE DES PROBLÈMES POSSIBLES
REPARATIONS ET MAINTENANCE
Consulter votre revendeur Hayward. Aucun retour n’est accepté à l’usine sans avoir reçu au préala-
ble l’accord écrit de Hayward Pool Europe.
Si le mauvais fonctionnement persiste ou tout autre défaut de fonctionnement, adressez-vous à votre
revendeur-installateur.
Nous vous signalons expressément que HAYWARD n’est pas responsable des dommages causés
par ses appareils, dans la mesure où ceux-ci seraient causés par une réparation non conforme,
dans la mesure où lors d’un échange de pièces, les pièces d’origine
HAYWARD n’auraient pas été utilisées, dans la mesure où la réparation n’aurait pas été effectuée
conformément aux directives HAYWARD ou si les informations de ce guide n’ont pas été suivies.
Ceci est également valable pour tout ajout de pièces et d’accessoires autres que ceux préconisés
par HAYWARD.
CONDITIONS DE GARANTIE :
Tous les produits HAYWARD sont garantis contre tous vices de fabrication ou de matière pendant une
période de une année à compter de la date d’achat. Toute demande de garantie devra être accompa-
gnée d’une preuve d’achat justifiant sa date. Nous vous incitons donc à conserver votre facture.
La garantie HAYWARD est limitée à la réparation ou au remplacement, au choix d’HAYWARD, des
produits défectueux pour autant qu’ils aient subi un emploi normal, en accord avec les prescriptions
mentionnées dans leur manuel d’utilisation, que le produit n’ait été modifié d’aucune sorte et utilisé
uniquement avec des composants et des pièces HAYWARD. Les dommages dûs au gel et aux atta-
ques d’agents chimiques ne sont pas garantis.
Tous les autres frais (transport, maind’œuvre…) sont exclus de la garantie. HAYWARD ne pourra être tenu
pour responsable d’aucun dommage direct ou indirect provenant du fonctionnement incorrect d’un produit.
Pour faire jouer une garantie et demander la réparation ou le remplacement d’un article, adressez vous à
votre revendeur. Aucun retour de matériel à notre usine ne sera accepté sans notre accord écrit préalable.
Les pièces d’usure ne sont pas couvertes par la garantie.
Produits bénéficiant d’une extension de garantie : cuve en polyéthylène (filtre à sable) 5 ans.

11
E
Acaba de adquirir un filtro de arena, con base y con válvula (vér fig. 1).
FUNCIONAMIENTO
Su sistema de filtración utiliza una arena especial destinada a retener la suciedad
del agua de la piscina. La arena se vierte en la cuba y funciona como un sistema
permanente de filtración. El agua no filtrada de la piscina, que contiene suciedad
en suspensión, es aspirada por la bomba y enviada hacia la válvula de control
multivías. Cuando el agua pasa a través de la arena, las impurezas quedan atra-
padas en el lecho de arena y el agua sale filtrada hacia su piscina.
INSTALACIÓN
1. Situación del filtro
Prever un sitio limpio, nivelado. El alto del filtro debe estar a una altura máxi-
ma de 1,5 m. con respecto al nivel del agua. Situar el filtro de manera que las
tuberías, la válvula (1) y el tapón de vaciado (10) estén fácilmente accesibles.
Ello facilitará el mantenimiento y el invernado.
2. Montaje de la bomba
Montar la bomba y su soporte al filtro según las instrucciones del fabricante.
3. Llenado del filtro
La arena se introduce por la abertura superior del filtro.
a. Colocar el tubo central (6) en el fondo del cuerpo del filtro, cubrir el orificio alto
del tubo con el embudo (5) previsto a este efecto para evitar que se introduz-
ca arena durante el llenado. Verificar que el tapón de vaciado (10) está en su
sitio. Verificar que todas las crepinas (8) estén bien insertadas y abatidas
hasta su posición horizontal.
b. Llenar el filtro a mitad de agua y verter la cantidad de arena requerida (ver
tabla sobre la etiqueta).
Verificar que el tubo central (6) esté recto.
La superficie de la arena debe estar nivelada y alcanzar la mitad del filtro.
c. Quitar el embudo (5).
4. Montaje de la válvula
Colocar la válvula (1), sin olvidar su junta (3), encima del filtro.
a. Verificar que la salida “PUMP” (BOMBA) de la válvula está orientada hacia la
bomba. Después, fijar el conjunto con la ayuda de la abrazadera (4).
b. Quitar el tornillo de plástico negro situado sobre el lado de la válvula y susti-
tuirlo por el manómetro (2). Roscar a mano sin forzar.
c. Conectar la salida “PUMP” (P) de la válvula con la salida superior de la bomba,
siguiendo las instrucciones del fabricante.
5. Conexión de la válvula
No le queda más que conectar las conexiones procedentes de la piscina (fig.
2), la que proviene de los skimmers (S) sobre el orificio que hay debajo de la
bomba del lado del prefiltro y el de retorno sobre el orificio de la válvula mar-
cado con “RETURN” (RETORNO) (R), así como la conexión al desagüe sobre
el orificio de la válvula marcado con “WASTE” (DESAGUE).

12
6. Proceder a la conexión eléctrica de la bomba, siguiendo las instrucciones del
fabricante.
7. Con el fin de evitar fugas, verificar que el tapón de vaciado (10) está en su sitio
y que
Nota 1 : No forzar para ajustar las conexiones y enlaces de la válvula.
Nota 2 : Usar teflón para las roscas machos.
PUESTA EN MARCHA
IMPORTANTE: PARAR SIEMPRE LA BOMBA ANTES DE MANIOBRAR LA
VALVULA MULTI-VIAS.
1. Verificar que todos los enlaces están bien apretados y que el filtro contiene la
cantidad exacta de silex.
2. Girar la válvula en posición “CONTRA-LAVADO”. Presionar siempre hacia
abajo el mando de la válvula antes de girar.
3. Poner en marcha la bomba siguiendo las instrucciones del fabricante.
Asegurarse que el agua circula normalmente en el circuito.
ATENCION: Todas las válvulas de aspiración e impulsión deben estar
abiertas en la puesta en marcha de la bomba. En caso contrario, se expon-
dría a daños materiales, heridas graves e incluso la muerte.
Una vez que el caudal del agua es regular, dejar funcionar la bomba durante
al menos 2 minutos. Este “CONTRA-LAVADO” se recomienda para evacuar las
impurezas o las partículas más finas contenidas en la arena de filtración.
4. Sobre las válvulas de 4 posiciones, esperar 1 minuto.
Sobre las válvulas de 6 posiciones, parar la bomba y poner la válvula en posi-
ción “ACLARADO”. Volver a poner en marcha la bomba y dejarla funcionando
hasta que el agua aparezca clara en el testigo de circulación de la válvula
(aproximadamente 1 minuto).
5. Parar la bomba y poner la válvula en posición “FILTRO”. Volver a poner en
marcha la bomba. La filtración comienza.
Ajustar las válvulas de entrada y salida para obtener el flujo de agua deseado.
6. Tomar nota de la presión que indica en ese momento y la posición de la aguja
en el manómetro. A media que el filtro funciona, esas impurezas son retenidas
y la presión aumenta en el cuerpo del filtro.
En el momento en que la presión sobrepase de 10 PSI (0.7 bars o kg/cm²), a
la presión inicial (filtro limpio), habrá que limpiar el filtro, realizando un contra-
lavado.
Nota 1: Durante la primera limpieza del agua de su piscina, será necesario, qui-
zás, de contra-lavar a menudo el filtro. En efecto, las impurezas son entonces,
especialmente importantes.
Nota 2: Limpiar regularmente los pre-filtros de la bomba y del skimmer para per-
mitir un funcionamiento sin problemas en su sistema de filtración.

13
Nota 3: Las instalaciones que soportan sistemas de climatización mediante
calentadores o limpia fondos de impulsión, son muy sensibles a los golpes de
ariete ya que funcionan a presiones elevadas. Conviene que el instalador tome
todas las medidas necesarias con el fin de evitar golpes de ariete en la instala-
ción.
FUNCIONES DE LA VÁLVULA Y DEL FILTRO
Este sistema puede ser equipado de una válvula de (4) o (6) posiciones (Fig. 3).
FILTRO (FILTER)
Poner la válvula en posición “FILTER” para efectuar una filtración normal (de 6 a
8 horas diariamente).
CONTRALA VADO (BACK- WASH)
Para limpiar el filtro. Cuando la presión sobrepase 10 PSI (0.7 bars o kg/cm²)
sobre la presión inicial (filtro limpio). Parar la bomba. Poner la válvula en posición
“BACK-WASH”. Arrancar la bomba hasta que el agua esté clara en el testigo de
control. Al cabo de dos minutos aproximadamente, parar la bomba y poner la vál-
vula en la posición “RINSE”, cuando existe.
ENJUAGE (RINSE) - (en válvula de 6 posiciones únicamente)
Arrancar la bomba durante un minuto con la válvula en posición “RINSE”. Esto
permite que el agua cargada de impurezas después del contra lavado se evacue
hacia la alcantarilla y no hacia la piscina. Parar la bomba y poner la válvula en
posición “FILTER”; a continuación, ponerla de nuevo en marcha.
ALCANTARILLA (WASTE)
El agua se evacua a la alcantarilla sin pasar por el filtro: para reducir el nivel de
agua de la piscina y evacuar directamente el agua muy cargada de impurezas
durante el paso de la escobilla aspiradora.
RECIRCULACIÓN (RECIRCULATE)
El agua circula sin pasar por el filtro para distribuir rápidamente los productos quí-
micos o cuando se efectúa una cloración de choque.
CERRADO (CLOSED) - (en válvula de 6 posiciones únicamente)
Corta la circulación entre el filtro y la bomba.
NO UTILIZAR NUNCA ESTA FUNCION CON LA BOMBA EN MARCHA.
INVERNADA
1. Vaciar completamente el filtro desenroscando el tapón de vaciado situado en
el fondo del filtro. Dejar el tapón quitado durante el invierno.
2. Colocar y dejar la manecilla de la válvula entre dos posiciones o sobre la posi-
ción “WINTER” cuando existe.
3. Vaciar la bomba y prepararla para el invierno según las instrucciones del fabri-
cante.
REPARACIONES Y MANTENIMIENTO
Consultar al distributor local de Hayward Pool Europe ó a la empresa de servicio.
No se podrá enviar ningún material a nuestros almacenes sin previo acuerdo por
escrito.

14
EL CAUDAL DISMINUYE Y:/O LA
PRESIÓN EN EL MANÓMETRO
SOBREPASA EN 10 PSI (0.7 bars o
kg/cm2) LA PRESIÓN DE ORIGEN
1. Controlar y vaciar los cestos del
skimmer y del prefiltro de bomba.
2. Verificar que nda comprime u
obstruye los tubos de llegada y
de retorno de agua.
3. Verificar que no hay fugasd en el
tubo de agua (caracterizadas por
burbujas de aire que vuelven
hacia la piscina).
4. Efectuar un contralavado del fil-
tro.
EL INTERVALO ENTRE LOS
CICLOS DE LIMPIEZA NECESA-
RIOS ES CADA VEZ MENOR
1. Controlar la presencia de algas
en la piscina y, si fuera necesa-
rio, añadir desinfectantes.
2. Verificar que el desinfectante y el
pH se ecuentran a los niveles
requeridos (ajustar si fuera nece-
sario).
3. Cerciorarse de que la superficie de
la arena no se ha solidificado o
atascado (si este fuera el caso, reti-
rar de 2 a 3 centimetros de arena).
EL AGUA DE LA PISCINA NO SE
ACLARA
1. Verificar los niveles de desinfec-
tante, de pH y de alcalinidad
total y, si fuera necesario, ajustar.
2. Comprobar que el caudal de fil-
tración es correcto.
3. Hacer funcionar el filtro durante
más tiempo.
4. Comprobar que la válvula está
en la posición ‘‘Filter’’.
5.
Comprobar que la instalación está
correctamente conectada
.
LISTA DE POSIBLES PROBLEMAS
REPARACIONES Y MANTENIMIENTO
Consultar al distribudor local de Hayward ò a la empresa de servicio. No se podrá enviar
ningún material a nuestros almacenes sin previo acuerdo por escrito.
Si persiste el mal funcionamiento o hay algún otro fallo de funcionamiento, dirigirse al
vendedor/instalador.
Indicamos de modo expreso que HAYWARD no asume la responsabilidad de los daños causados por
sus aparatos, en la medida en que estos puedan ser causados por una reparación no conforme, o
durante un cambio de piezas, si no se han utilizado piezas de origen HAYWARD o si la reparación no
se ha efectuado conforme a las directivas HAYWARD, o incluso si las informaciones de esta guía no
se han seguido.Esto vale también para cualquier agregación de piezas y accesorios diferentes de
los aconsejados por HAYWARD.
CONDICIONES DE GARANTIA :
Todos los productos HAYWARD están garantizados contra todo vicio de contrucción o de material duran-
te un periodo de un año a partir de la fecha de compra. Toda peticón de garantía deberá acompañarse
con la prueba de compra justificando la fecha de la misma. Aconsejamos conservar siempre su factura.
Nuestra garantía queda limitada al reemplazo sin cargo de las piezas defectuosas, con la condición
que los equipos hayan sido empleados normalmente, y de acuerdo con las instrucciónes menciona-
das en su manual de utilización, la garantía no cubre los productos que después de la expedición han
sido manipulados, modificados o empleados para otros usos, o bajo otros modos de empleo, diferen-
tes a los que recomendamos. Los perjuicios ocacionados por las condiciones climatológicas o las
producidas por agentes químicos están exentos de garantía. Todo gasto de transporte, mano de obra,
estan excluidos de la garantía. HAYWARD no será reponsable bajo ningún concepto de perjuicios
directos e indirectos causados por el funcionamiento incorrecto de un producto o de sus accesorios.
Para poder cubrir una garantía y pedir la reparación o la sustitución de un articulo, ponerse en con-
tacto con su vendedor habitual. No se podrá enviar ningún material a nuestros almacenes sin previo
acuerdo por escrito.
Las piezas de repuesto no están cubiertas pro la garantia.
Productos acogidos a mayor garantia : cuerpo de Polietileno (filtro de arena) 5 años.

15
D
Sie haben gerade ein Sandfilter, seine Sockel und seine Ventil erworben (siehe fig. 1).
BETRIEBSWEISE
Ihr Filtersystem verwendet einen Spezialsand, der die im Wasser des Schwimmbeckens
enthaltenen Verschmutzungen auffangen soll. Der Sand wird in die Wanne geschüttet und
funktioniert wie ein Dauerfiltersystem. Das ungefilterte Wasser des Schwimmbeckens, das
ungelöste Verschmutzungen enthält, wird von der Pumpe angesaugt und zum Mehrwege
Steuerventil befördert. Wenn das Wasser durch den Sand läuft, werden die
Verschmutzungen im Sandbett aufgefangen, und das Wasser fließt gefiltert in Ihr
Schwimmbecken zurück.
INSTALLATION
1. Sitz des Filters
Einen sauberen, ebenen Sitz vorsehen. Das Oberteil des Filters muss sich in einer Höhe
von höchstens 1,5 m in Bezug auf den Wasserspiegel befinden. Den Filter so einsetzen,
dass die Rohrleitungen, das Ventil (1) und der Entleerungsverschluss (10) leicht zugäng-
lich sind. Dadurch werden die Wartung und die Überwinterung vereinfacht.
2. Zusammenbau der Pumpe
Die Pumpe und ihre Filterhalterung nach den Herstelleranweisungen zusammenbauen.
3. Füllen des Filters
Der Sand wird durch die obere Offnung des Filters eingeführt.
a. Das mittlere Rohr (6) auf den Behälterboden legen, die obere Offnung des Rohrs mit
dem dafür vorgesehenen Trichter (5) verschließen, um während des Füllens das
Eindringen von Sand zu vermeiden. Sich vergewissert, dass der Entleerungsverschluss
(10) an Ort und Stelle ist. Alle Teile (8) müssen in der Position “UNTEN” sein.
b. Den Filter zur Hälfte mit Wasser füllen, dann die erforderliche Sandmenge eingeben
(siehe Tabelle auf dem Schild).
Sich vergewissert, dass das mittlere Rohr (6) gerade bleibt.
Die Sandoberfläche muss geglättet sein und die Mitte des Filters erreichen.
c. Den Trichter (5) entfernen.
4. Zusammenbau des Ventils
Das Ventil (1) auf den Filter setzen, ohne seine Dichtung (3) zu vergessen.
a. Sich vergewissern, dass der Ausgang “PUMP” des Ventils auf die Pumpe gerichtet ist.
Dann die Baugruppe mit der Schelle (4) befestigen.
b. Die an der Ventilseite angeordnete schwarze Plastikschraube entfernen und sie durch
das Manometer (2) ersetzen. Die Schraube leicht festdrehen.
c. Den Ausgang “PUMP” (P) des Ventils an den oberen Ausgang der Pumpe anschließen,
dabei die Herstelleranweisungen beachten.
5. Anschluss des Ventils
Dann brauchen Sie nur noch die vom Schwimmbecken kommenden Rohre anzuschlie-
ßen (siehe Abb. 2), dasjenige des Skimmers (5) an die untere Pumpenöffnung auf der
Vorfilterseite, und dasjenige der Rückflüsse an die Offnung des Ventils mit der Aufschrift
“RETURN” (R), sowie den Anschluss der Kanalisation an der Ventilöffnung mit der
Aufschrift “WASTE” (W).

16
6. Die Stromanschlüsse der Pumpe nach den Herstelleranweisungen vornehmen.
7. Um Leckagen zu vermeiden, sich vergewissern, dass der Entleerungsverschluss (10) an.
Anmerkung 1: Keine Kraft anwenden, um die Anschlussendstücke in die Ventilstutzen ein-
zuschrauben.
Anmerkung 2: Die Außengewinde teflonisieren.
INBETRIEBSETZUNG
WICHTIG: VOR EINGRIFFEN AM MEHRWEGVENTIL IMMER DIE PUMPE ABSCHALTEN
1. Sich vergewissert, dass alle Anschlüsse gut festgedreht sind und dass sich die genaue
Sandmenge im Filter befindet.
2. Das Ventil auf Position “BACKWASH” stellen. Vor dem Drehen immer den Griff absenken.
3. Die Pumpe nach den Herstelleranweisungen einschalten. Sich vergewissert, dass das
Wasser normal im Kreislauf umläuft.
ACHTUNG: Alle Ansaug- und Rückförderventile müssen beim Start der Pumpe
geöffnet sein. Im gegenteiligen Fall setzen Sie sich Sachschäden, schweren
Verletzungen oder dem Tod aus.
Wenn der Wasserdurchfluss regelmäßig ist, die Pumpe mindestens 2 Minuten lang lau-
fen lassen. Dieses Gegenwaschen wird empfohlen, um im Filtersand enthaltene
Unreinheiten oder feine Teilchen zu evakuieren.
4. Bei den 4-Positionsventilen 1 Minute warten.
Bei den 6-Positionsventilen die Pumpe abschalten und das Ventil auf Spülposition
“RINSE” stellen. Die Pumpe wieder einschalten und laufen lassen, bis das Wasser im
Umwälzanzeiger des Ventils klar wird (etwa 1 Minute).
5. Die Pumpe abschalten und auf Position “FILTER” stellen. Die Pumpe wieder einschal-
ten, das Filtern beginnt.
Das Eingangs- und Ausgangsventil aufeinander abstimmen, um den gewünschten
Wasserdurchfluss zu erhalten.
6. Den zu diesem Zeitpunkt angegeben Druck und die Nadelstellung auf dem Manometer
notieren. Im Verlauf des Filterns werden die Unreinheiten zurückgehalten, und der
Druck im Behälter steigt an.
Sobald er den ursprünglichen Druck (sauberer Filter) um 10 PSI (0,7 Bar oder kg/cm²)
überschreitet, muss der Filter durch Gegenwaschen gereinigt werden.
Anmerkung 1: Während der ersten Reinigung des Wassers Ihres Schwimmbeckens muss
der Filter ggfs. häufig gegen gewaschen werden, da hierbei besonders viele Unreinheiten
vorhanden sind.
Anmerkung 2: Die Vorfilter der Pumpe und der Skimmer regelmäßig reinigen, um einen
einwandfreien Betrieb Ihres Filtersystems zu ermöglichen.

17
Anmerkung 3: Die Anlagen mit einer Aufheizvorrichtung oder einem Reinigungssystem mit
Düsen oder Fühlern, die aus den Wänden herausragen, sind sehr empfindlich gegen
Widderstöße, da sie unter hohem Druck funktionieren. Der Installateur muss alle erforderli-
chen Vorkehrungen treffen, um Widderstöße in der Anlage zu vermeiden.
FUNKTIONEN DES VENTILS UND DES FILTERS
Ihr System kann mit einem Ventil mit (4) oder (6) Positionen ausgerüstet werden (Abb. 3).
FILTER (FILTER)
Das Ventil für ein normales Filtern (6 bis 8 Stunden täglich) auf Position “Filter” stellen.
GEGENSPÜLUNG (BACK- WASH)
Zum Reinigen des Filters, wenn der Druck den Ausgangsdruck um 10 PSI (0.7 bars oder
kg/cm²) überschreitet.
Die Pumpe abschalten. Das Ventil auf Position “BACK-WASH” stellen. Die Pumpe einschal-
ten bis das Wasser im Schauglas klar wird. Die Pumpe nach ca. zwei Minuten ausschalten,
und das Ventil auf Position “RINSE” stellen, wenn sie vorhanden ist.
SPÜLEN (RINSE) - (nur bei Ventilen mit 6 Positionen)
Die Pumpe mit Ventil auf Position “RINSE” eine Minute lang einschalten. Dann kann das
verschmutzte Wasser nach der Gegenspülung in die Abwasserleitung ablaufen und
gelangt nicht ins Schwimmbecken. Die Pumpe abschalten, das Ventil auf Position”FILTER”
stellen und wiedereinschalten.
ABWASSERLEITUNG (WASTE)
Wasser wird in die Abwasserleitung geführt, ohne durch das Filter zu laufen: um den
Wasserpegel des Schwimmbecken zu reduzieren und das stark verschmutzte Wasser
während des Durchgangs des Saugbesens direkt abzuleiten.
UMWÄLZUNG (RECIRCULATE)
Das Wasser wird ohne durch das Filter zu laufen umgewälzt, um eine schnelle Verteilung
der Chemikalien zu gewährleisten, oder nach einer Schock-Chlorierung.
GESCHLOSSEN (CLOSED) - (nur bei Ventilen mit 6 Positionen)
Unterbricht den Umlauf zwischen dem Filter und des Pumpe.
DIESE FUNKTION DARF IN KEINEM FALL BEI LAUFENDER PUMPE VERWENDET WERDEN.
ÜBERWINTERUNG
1. Filter durch Abschrauben des Entleerungsstopfens am Fuße des Behälters vollständig
entleeren. Wichtig: Falls das Entleerungsrohr beim Lösen des Stopfens midreht, halten
Sie es mit einer Zange fest und schrauben den Stopfen ab.
2. Den Griff des Ventils zwischen zwei Positionen oder auf Position “WINTER” (wenn vor-
handen) stellen und lassen.
3. Pumpe entleeren und laut Anweisung der Herstellers zum Überwintern unterbringen.
REPARATUR UND UNTERHALT
Lasse Sie sich von Ihrem Hayward-Händler beraten. Aus organisatorischen Gründen kön-
nen wir ein unerlaubt an uns geschicktes Teil nicht bearbeiten.

18
LISTE DER MÖGLICHEN PROBLEME
DIE DURCHSATZLEISTUNG VERRINGERT DIE ERFORDERLICHEN DAS WASSER IM
SICH UND/ODER DER DRUCK AUF DEM REINIGUNGSZYKLEN WERDEN SCHWIMMBECKEN WIRD NICHT
MANOMETER ÜBERSCHREITET DEN IMMER HÄUFIGER KLAR
AUSGANGSDRUCK UM 10 PSI
(0.7 bars oder kg/cm2)
1. Die Körbe des Skimmers und des 1. Die Anwesenheit von Algen im 1. Die Desinfektionsmittel-, pH- und
Vorfilters der Pumpe kontrollieren Schwimmbecken kontrollieren und Gesamtalkalinitätswerte prüfen
und entleeren. bei Bedarf Desinfektionsmittel und bei Bedarf anpassen.
hinzufügen.
2. Prüfen, ob die Zuleitungs- oder 2. Sich vergewissern, dass die
Ableitungsschläuche des Wassers 2. Prüfen, ob das Desinfektkionsmittel Filterdurchsatzleistung korrekt ist.
nicht zusammengedrückt oder und der Ph den erforderlichen Werten
verstopft sind. entsprechen (bei Bedarf anpassen). 3. Das Filter über eine längere Zeit
einschalten.
3.
Den Wasserzuleitungsschlauch auf 3. Prüfen, ob die Oberfläche des Sands
Leckage überprüfen (durch zum nicht festgeworden oder verstopft 4. Sich vergewissern, dass das Venti l
Schwimmbecken zurückkenhrende ist (in diesem Fall 2 bis 3 cm Sand auf Position ‘‘Filter’’ steht.
Luftblasen gekennzeichnet). entfernen). 5.
Ihre Anlage auf korrekten Anschluss
4. Eine Gegenspülung des Filters überprüfen.
durchführen.
REPARATUR UND UNTERHALT
Lasse Sie sich von Ihrem Hayward-Händler beraten. Aus organisatorischen Gründen
können wir eine unerlaubt an uns geschicktes Teil nicht bearbeiten.
Sollte der Fehler nicht behoben werden und im Fall von Betriebsfehlern wenden Sie sich an Ihren
Händler/Monteur.
Wir möchten Sie ausdrücklich darauf verweisen, daß HAYWARD nicht für durch ihre Geräte verursach-
te Schäden haftet, sofern diese auf eine unsachgemäße Reparatur zurückzuführen sind und beim
Austausch von Teilen auf die HAYWARD-Teile verzichtet bzw. die Reparatur nicht nach den HAY-
WARD-Vorschriften ausgeführt wurde oder die Hinweise dieser Bedienungsanlagen unbeachtet
geblieben sind.
Dies gilt auch für die Hinzufügung von Teilen und Zubehör, die sich von den von HAYWARD empfoh-
lenen Teilen unterscheiden.
GARANTIE BEDINGUNGEN :
HAYWARD Produkte unterliegt einer Garantie auf Material und Verarbeitungsfehler von einem Jahr,
gerechnet ab dem Versanddatum. Zur besseren Kontrolle dieses Datums bitten wir Sie daher, Ihre
Rechnung aufzubewahren.
Die HAYWARD Garantie beschrankt sich auf den kostenlosen Austausch oder die Reparatur des in
Frage komrnenden Produktes. Die Entscheidung hierüber obliegt uns, und berücksichtigt u.a. einen
normalen Gebrauch des Produktes, gemäß den Gebrauchshinweisen. Es darf kein Teil des Produktes
ausgetauscht werden und zum Betrieb dürfen ausschließlich Teile von HAYWARD verwendet werden.
Frostchäden und Schäden durch chemische Produkte sind von der Garantie ausgeschlossen.
Darüber hinaus übemimmt HAYWARD keine Kosten die direkt oder indirekt durch den eventuellen
Fehler eines Produktes aufgetreten sind (Ausbau, Transport, u.s.w....)
Um eine Garantie anzumelden wenden Sie sich bitte an Ihren Schwimmbadhändler. Aus organisatori-
schen Gründen können wir eine unerlaubt an uns geschicktes Teil nicht bearbeiten.
Verschließteile sind von der Garantie ausgeschlossen.
Produkte mit erweiterter Garantie : Filterbehälter aus Polyethylen (sandfilter) 5 Jahre

19
I
Acquisterete un filtro a sabbia completo di base e di valvola multivia (figura 1).
FUNZIONAMENTO
Il sistema di filtrazione ricorre ad una sabbia speciale destinata a intercettare le
impurità contenute nell’acqua della piscina. La sabbia viene versata nella vasca e
funge da sistema permanente di filtrazione. L’acqua non filtrata della piscina, che
contiene impurità in sospensione, viene aspirata dalla pompa e inviata verso la
valvola di controllo a più vie. All’atto del passaggio dell’acqua attraverso la sab-
bia, le impurità vengono intrappolate nel letto di sabbia e l’acqua che ne esce fil-
trata prosegue verso la piscina.
INSTALLAZIONE
1. Posizionamento del filtro
Predisporre un luogo pulito, a livello. La parte superiore del filtro deve trovarsi ad
un’altezza massima di 1,5 m rispetto al livello del mare. Posizionare il filtro in modo
che le tubature, la valvola (1) e il tappo di scarico (10) siano di facile accesso. La
manutenzione e b svernamento dell’apparecchiatura ne risultano facilitati.
2. Assemblaggio della pompa
Assemblare la pompa e il supporto al filtro seguendo le istruzioni del costruttore.
3. Riempimento del filtro
La sabbia va introdotta attraverso l’ingresso superiore del filtro.
a. Posizionare il tubo centrale (6) in fondo al serbatoio, coprire l’apertura superio-
re del tubo con l’apposito imbuto (5) in modo da evitare l’immissione di sabbia
in fase di riempimento. Verificare che il tappo di scarico (10) sia correttamen-
te posizionato. Verificare che tutti candelotti di aspirazione (8) siano abbassa-
ti e ben inseriti in posizioni orrizontale.
b. Riempire il filtro d’acqua per metà, poi versare la quantità di sabbia necessa-
ria (cfr. tabella sull’etichetta).
Verificare che il tubo centrale (6) rimanga in posizione verticale.
La superficie sabbiosa deve essere livellata e raggiungere il centro del filtro.
c. Rimuovere l’imbuto (5).
4. Assembla ggio della valvola
Posizionare la valvola (1) con la relativa guarnizione (3) sopra al filtro.
a. Verificare che l’uscita “PUMP” della valvola sia orientato verso la pompa. Poi
fissare l’elemento per mezzo dell’apposito collare (4).
b. Togliere la vite di plastica nera posta a lato della valvola e rimpiazzarla con il
manometro (2). Avvitare a mano senza sforzare.
c. Collegare l’uscita “PUMP” (P) della valvola all’uscita superiore della pompa
seguendo le istruzioni del costruttore.
5. Connessione della valvola
Ora basta collegare i tubi della piscina (cfr. figura 2), e cioè quello provenien-
te dagli schiumatori (S) all’apertura inferiore della pompa lato prefiltro e quello
di scarico all’apertura della valvola contrassegnata con “RETURN” (R) ed ese-
guire il collegamento alla fognatura tramite l’apertura della valvola contrasse-
gnata con “WASTE” (W).

20
6. Procedere all’allacciamento elettrico della pompa seguendo le istruzioni del costruttore.
7. Per evitare eventuali perdite, verificare che il tappo di scarico (10) sia corretta-
mente posizionato e tutte le connessioni opportunamente fissate.
Nota 1: Non sforzare avvitando le ghiere di collegamento nei raccordi della valvola.
Nota 2 : Teflonare le filettature maschio.
AVVIAMENTO
IMPORTANTE : ARRESTARE LA POMPA PRIMA DI MANOVRARE LA VALVO-
LA MULTIPLA.
1. Verificare che tutti i raccordi siano ben stretti e che il filtro contenga la quanti-
tà giusta di sabbia.
2. Mettere la valvola in posizione “BACKWASH”. Abbassare il manico prima di girare.
3. Avviare la pompa seguendo le istruzioni del costruttore. Assicurarsi che l’ac-
qua circoli normalmente nel circuito.
ATTENZIONE : tutte le valvole di aspirazione e di scarico devono essere
aperte al momento di avviare la pompa, altrimenti si espone I’impianto ad
un rischio di danneggiamento della proprietà, di lesioni gravi e di morte.
Quando il flusso dell’acqua si regolarizza si lasci funzionare la pompa per
almeno 2 minuti. Questo lavaggio a ritroso è consigliato per espellere le impu-
rità e le particelle contenute nella sabbia filtrante.
4. Per le valvole a 4 posizioni attendere 1 minuto.
Per le valvole a 6 posizioni, arrestare la pompa e posizionare la valvola in posi-
zione di risciacquo ”RINSE “. Ravviare la pompa e far tunzionare f ino a quan-
do l’acqua non torni ad essere chiara dentro alla cellula di controllo della val-
vola (1 minuto circa).
5. Arrestare la pompa e porre la valvola in posizione”FILTER“. Ravviare la pompa
: inizia cos il processo di filtrazione.
Regolare le valvole di ingresso e d’uscita per ottenere il flusso d’acqua desiderato.
6. A questo punto si appunti la pressione rilevata e la posizione della lancetta del
manometro. Man mano che il f iltro funziona le impurità vengono ritenute e la
pressione aumenta nel serbatoio del filtro.
Non appena la pressione supera di 10 PSI (0,7 bar o kg/cm²) il valore iniziale
(filtro pulito), occorrerà pulire il filtro eseguendo un lavaggio a ritroso.
Nota 1: Durante la prima depurazione deil’ac qua deila piscina occorrerà proba-
bilmente eseguire frequenti lava ggi a ritroso del fiitro. Le impurità infatti sono ini-
ziaimente ingenti.
Nota 2: Pulire regolarmente i prefiitri deila pompa e degii schiumatori per consen-
tire al sistema di filtrazione di funzionare senza inceppi.
