Heath Zenith SL-6132 User manual

© 1999 Heath Co., a div. of DESA International 598-1004-01
Features
• Add switched outlets with the convenience of operation from a
single hand-held transmitter.
• Includes one indoor/outdoor module & one indoor module.
Wireless Indoor
and Outdoor
Remote Control
Model SL-6132
Transmitter Operational Instructions
Note: You will need to buy a 9-volt alkaline battery for the remote
control. In typical use, this battery will last about six months.
The remote uses battery power during standby. Remove the
battery during extended periods of non-use.

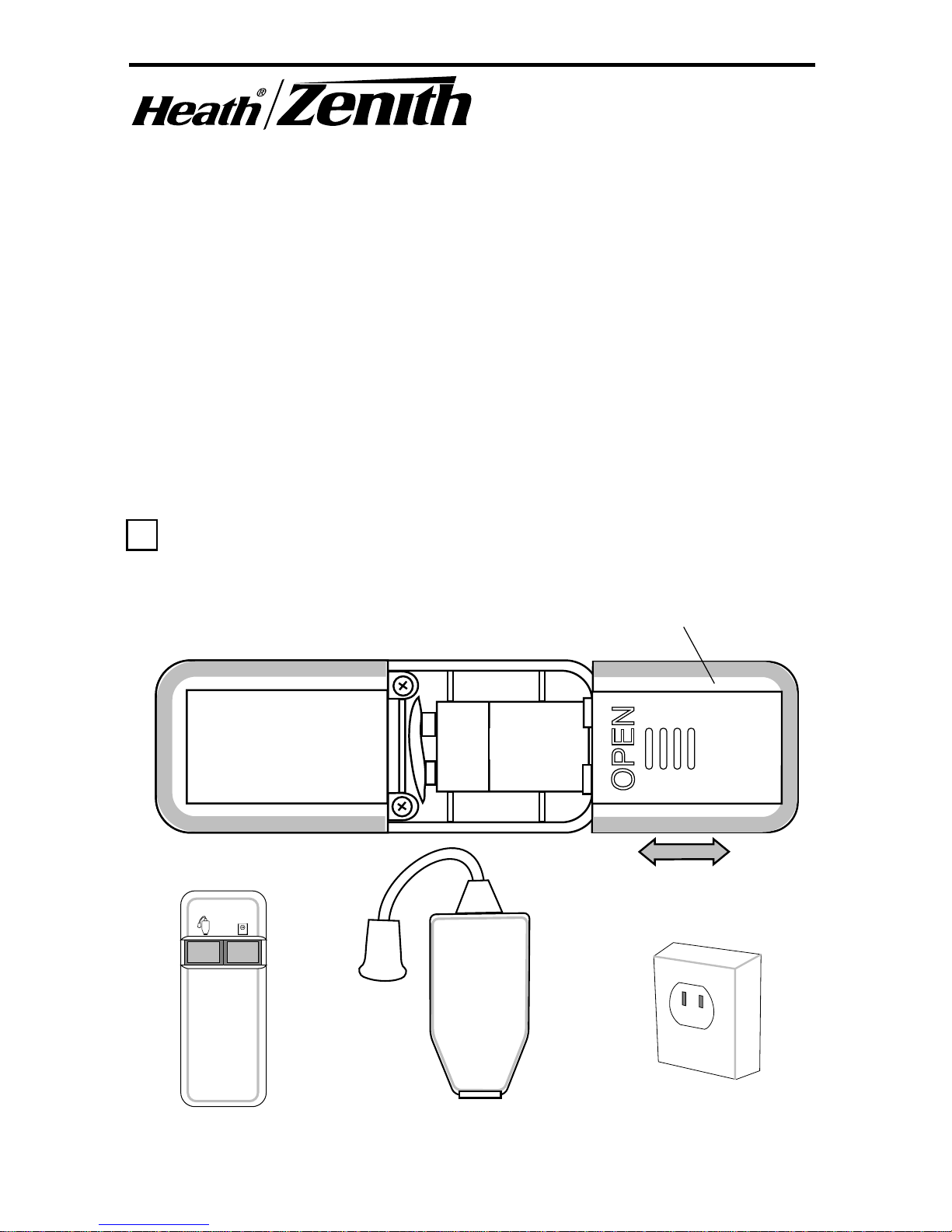

1. Install the 9-volt battery. Remove the cover from the back of
the transmitter by pressing on it with your thumb and sliding it
off as shown. Plug in the battery and slide the cover back onto
the transmitter.
BATTERY
Cover
Transmitter Indoor/Outdoor
Module Indoor Module

Page 2 Indoor/Outdoor Module Operation
1. Plug in Indoor/Outdoor Module. Remember, the Indoor/
OutdoorModulerequiresagroundedoutlet. Ifyoudonothave
a grounded outlet, you may want to contact an electrician to
upgrade your electrical system. If you are using the Indoor/
Outdoor Module outdoors, see extra precautions below.
Precautions When Using the Indoor/Outdoor Module

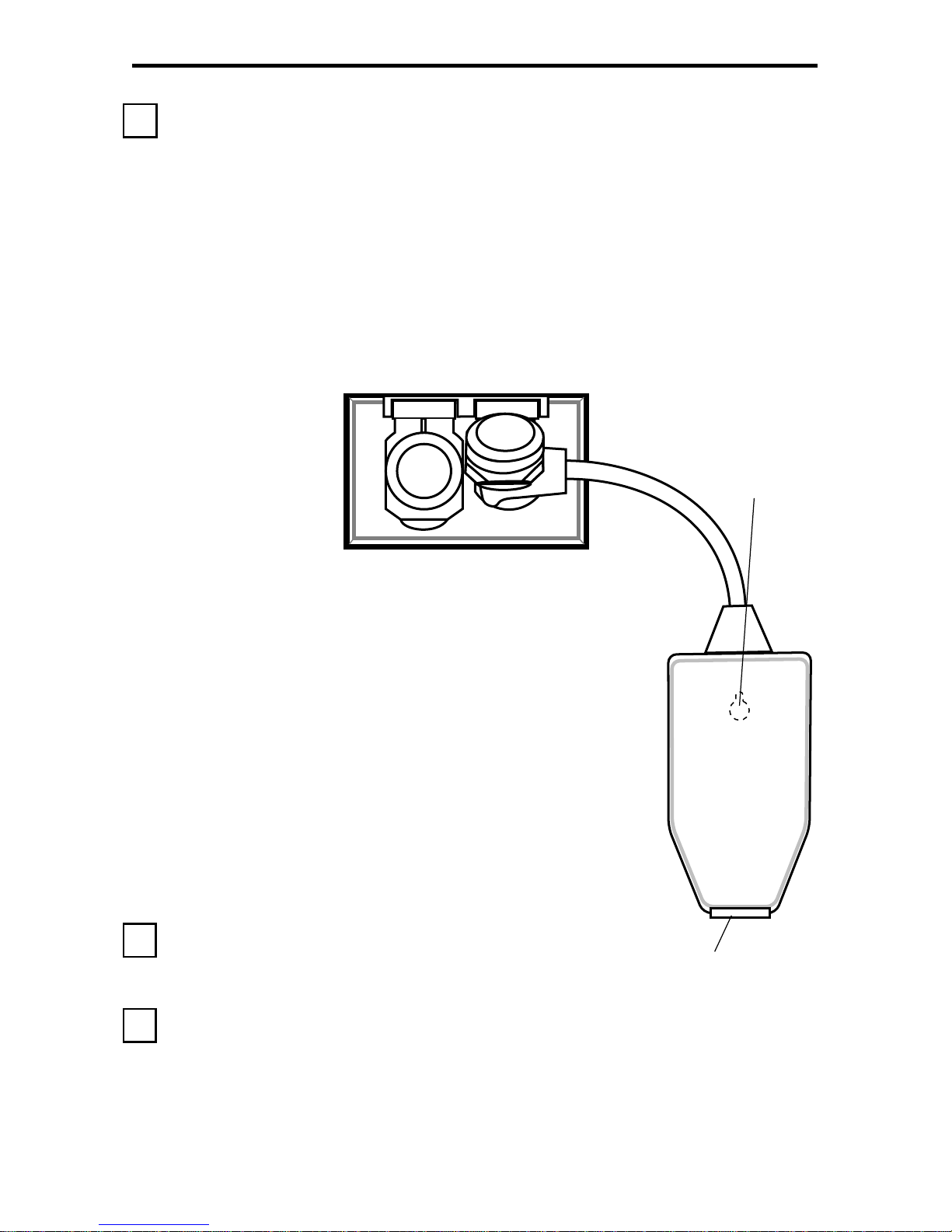

• The Module must be oriented with the power outlet down to
prevent rain from entering the unit. See the illustration below.
• Hang the module on a nail or screw as shown.
Thereisaholeinthebackforthispurpose. DO
NOT allow it to hang by the cord.
• Note in the illustration that the module is lo-
cated below the wall outlet. This is to prevent
rain from running down the cord into the wall
outlet.
• NOTE: TheNationalElectricalCode(andmost
local codes) require that outside outlets be
protected by a Ground Fault Interrupter (GFI).
Hole to
hang unit
Power Outlet
2. Pluginthedevicesyouwishtocontrol. Do
not exceed the maximum load specifications.
3. Tocheckoperation,pressbuttonontheleftsideoftransmitter
(see icon). The light/appliance should turn on immediately.
Important: Wait at least 3 seconds after you press the button
before pressing it again to allow the transmission to be com-
pleted.

Page 3
Indoor Module Operation

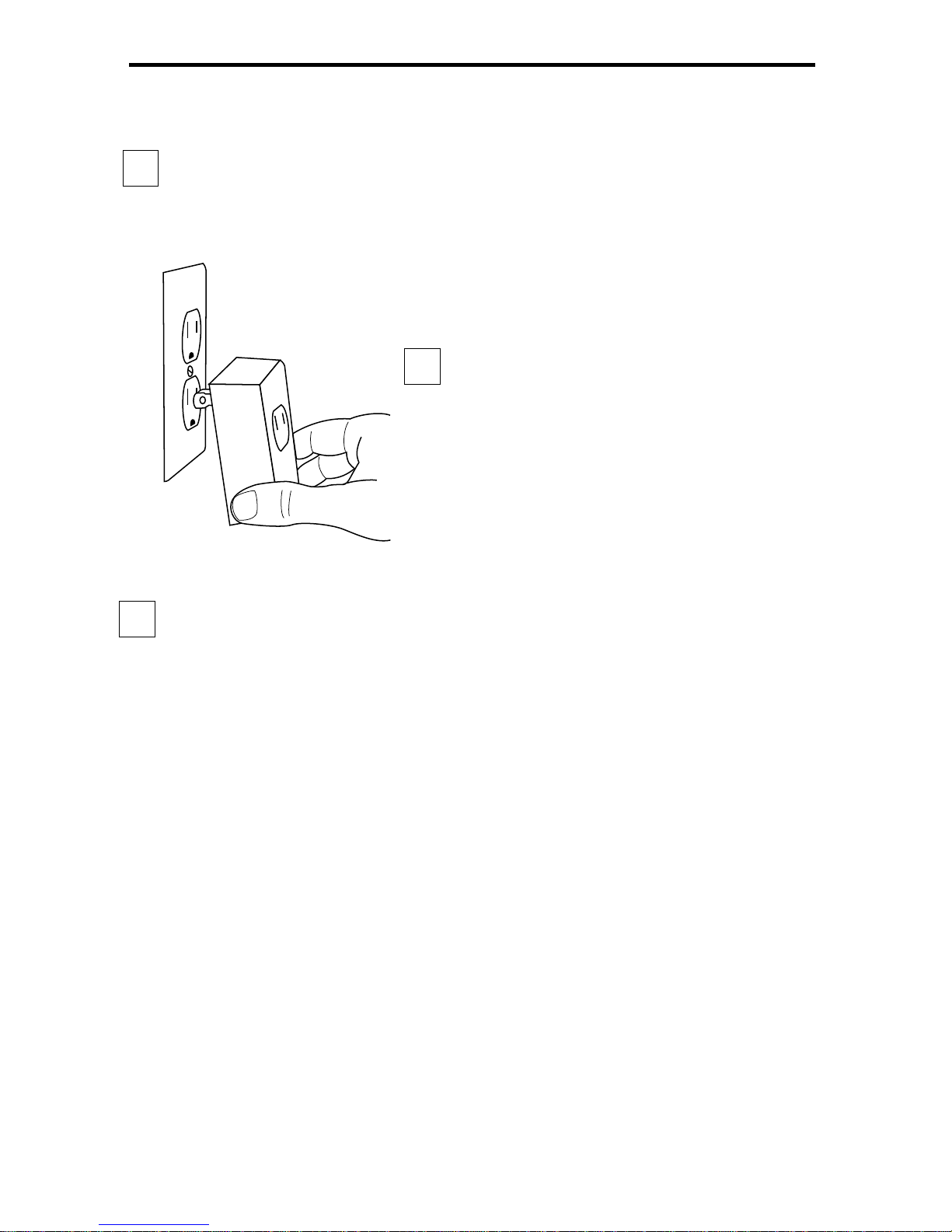

1. Install the Indoor Module as shown.
Indoor Module
2. Plug in the device(s) you wish to
control. Caution: do not exceed
the specifications listed on the next
page. Turn the device on.
3. To check the operation, press the right side button on the
transmitter. The light/appliance should turn on immediately.
Important: Wait at least 3 seconds after you press the
transmitter button before you press it again to allow the trans-
mission to be completed.
Note: TheSL-6132systemworkswithotherHeath/Zenithwireless
switch products.
Transmitter left button & Indoor/Outdoor Module = Ch. 'A'
Transmitter right button & Indoor Module = Ch. 'B'

Page 4 TROUBLESHOOTING GUIDE
SPECIFICATIONS
Range . . . . . . . . . . . . . . . Up to 50 feet (15.2 M)
Rated Voltage . . . . . . . . . 120 VAC, 60 Hz
Battery. . . . . . . . . . . . . . . 9-volt alkaline
SL-6139 SL-6136
Max. Load, resistive . . . . 13 A . . . . . . . . . . . . . . . . . . . . . . 5 A
tungsten . . . . . 960 W. . . . . . . . . . . . . . . . . . 500 W
fluorescent . . . 960 W. . . . . . . . . . . . . . . . . . 300 W
motor. . . . . . . . 3 H.P. . . . . . . . . . . . . . . . . . 3 H.P.
Regulatory Information
The user is cautioned that changes or modifications not expressly
approved by the party responsible for regulatory compliance could
void the user's authority to operate the equipment.
ThisdevicecomplieswithRSS-210ofIndustryCanada.Operationis
subjecttothe followingtwoconditions: (1)thisdevice maynotcause
interference,and(2)thisdevicemustacceptanyinterference,includ-
ing interference that may cause undesired operation of the device.
SYMPTOM
Light does not
come on.
POSSIBLE CAUSE
1. Circuit breaker or fuse is turned off.
2. Switch on lamp is turned off.
3. Bulb is defective.
4. Signals from transmitter are being blocked,
or transmitter is out of range. Check for
metal objects that could block the signal, or
reposition the transmitter.
5. Weak battery in the transmitter.
1. Switchingtoofast. Wait3secondsbetween
pushing the transmitter button.
2. Same as 4 & 5 above.
1. Short term power line failure.
2. Another transmitter on the same channel.
Light does not
turn off.
Light comes on
randomly.
If you experience a problem, follow this guide. If the problem
persists,callforassistanceat1-800-858-85018:00AMto4:00PM
Central Time weekdays.

Page 5
YOUR HEATH/ZENITH 5 YEAR U.S. LIMITED
WARRANTY
This is a “Limited Warranty” as defined in the U.S. Consumer
Product Warranty and Federal Trade Commission Improvement
Act.Thiswarrantygivesyouspecificlegalrights,andyoumayalso
have other rights which vary from state to state.
For a period of five years from the date of purchase, any malfunc-
tion caused by factory defective parts or workmanship will be
corrected at no charge to you. Batteries are not covered. To
obtainarefundorareplacement,returnthe product totheplace of
purchase.
Not Covered —Repairservice, adjustmentandcalibrationdueto
misuse, abuse or negligence, light bulbs, batteries and other
expendable items are not covered by this warranty. Unauthorized
service or modification of the product or of any furnished compo-
nent will void this warranty in its entirety. This warranty does not
includereimbursementforinconvenience, installation,setuptime,
loss of use, or unauthorized service.
This warranty covers only Heath Zenith assembled products and
is not extended to other equipment and components that a cus-
tomer uses in conjunction with our products.
SUCH REPAIR OR REPLACEMENT SHALL BE THE SOLE
REMEDY OF THE CUSTOMER AND THERE SHALL BE NO
LIABILITY ON THE PART OF HEATH FOR ANY SPECIAL,
INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES,
INCLUDING BUT NOT LIMITED TO ANY LOSS OF BUSINESS
OR PROFITS, WHETHER OR NOT FORESEEABLE. Some
states do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitation or exclusion may
not apply to you.
The Heath Company reserves the right to discontinue products and
to change specifications at any time without incurring any obligation
to incorporate new features in products previously sold.

Page 6
Your Heath/Zenith Canadian 5 Year Limited Warranty
This is a “LIMITED WARRANTY” which gives you specific legal
rights.You mayalso haveother rightswhich varyfrom provinceto
province.
Foraperiodoffiveyearfromthedateofpurchase,anymalfunction
caused by defects in material or workmanship will be corrected at
no charge to you. Return the product at your expense to the place
ofpurchasewheretheproductwillbereplacedatnocharge.Heath
Company reserves the right to repair or replace the product, at its
option.
Warrantybeginsonthedateoffirstconsumerpurchase.Youmust
supplyacopyofyourproofofpurchasewhenyourequestwarranty
service.
REPAIR OR REPLACEMENT, AS DESCRIBED ABOVE, SHALL
BE THE SOLE REMEDY OF THE CUSTOMER AND THERE
SHALL BE NO LIABILITY ON THE PART OF HEATH FOR ANY
SPECIAL,INDIRECT,INCIDENTALORCONSEQUENTIALDAM-
AGES, INCLUDING BUT NOT LIMITED TO ANY LOSS OF
BUSINESSORPROFITS,WHETHERORNOTFORESEEABLE.
SOME JURISDICTIONS MAY NOT ALLOW THE EXCLUSION
OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE
ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO
YOU.
If you are not satisfied with our warranty service or our products or
if you have difficulty with receiving warranty service from your
dealer, write directly to Heath Company; P.O. Box 90004; 2701
Industrial Drive; Bowling Green, KY 42102-9004, USA. Your
problems will receive immediate, personal attention.

Page 7
© 1999 Heath Co., a div. of DESA International 598-1004-01 S
Características
• Aumente tomacorrientes con interruptor con la conveniencia
operacional de un solo transmisor de mano.
• Vieneconunmóduloparadentro/fueradecasayunmódulopara
dentro de casa
Control remoto
inalámbrico para
dentro y fuera de casa
Modelo SL-6132
Instrucciones para el funcionamiento del transmisor
Nota: Necesitará comprar una pila alcalina de 9 voltios para el
transmisor. Bajo uso normal esta pila durará cerca de seis
meses.El controlremotousa lapotenciade lapilamientras se
encuentra en posición de espera. Quite la pila si no la usa por
períodos largos de tiempo.
1. Instale la pila de 9 voltios. Quite la tapa de la parte de atrás
del control remoto presionándolo con su pulgar y quitándolo,
como se muestra. Ponga la pila y deslice de nuevo la tapa en
el control remoto.
BATTERY
Tapa
Transmisor Módulo para dentro/
fuera de casa
Módulo para
dentro de casa
Pila

Page 8
Funcionamiento del módulo para dentro/fuera de casa
1. Enchufe el módulo para dentro/fuera de casa. Recuerde
que el módulo para dentro/fuera de casa requiere un
tomacorriente conectado a tierra. Si no tiene uno debería
comunicarse con un electricista para poner al día su sistema
eléctrico. Si usa afuera el módulo para dentro/fuera de casa,
vea las precauciones extras que siguen.
Precauciones cuando se use el módulo para dentro/fuera de casa

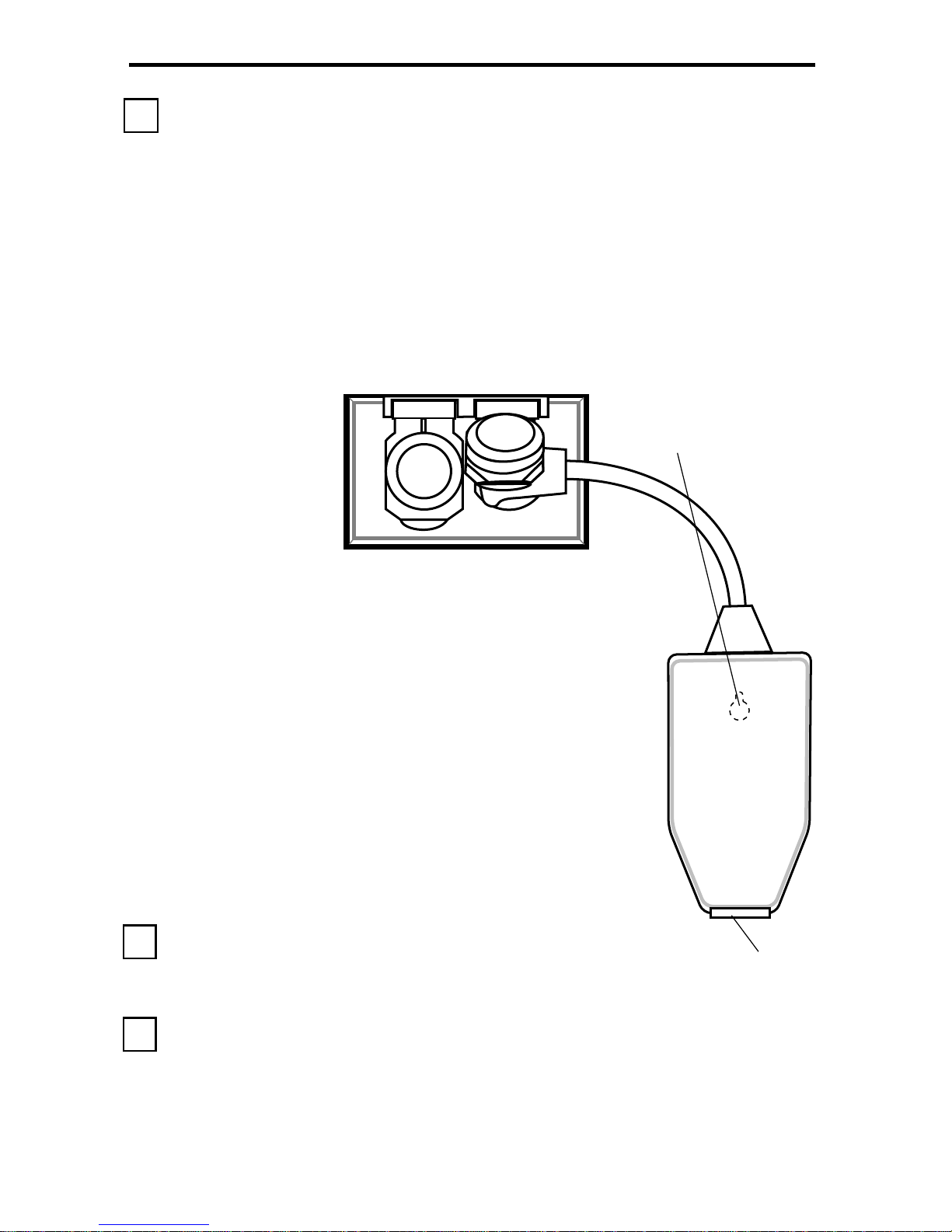

• El módulo debe estar orientado con el tomacorriente hacia
