Heitronic 24125 User manual

1 von 4 | Stand 19.07.2016
D Installations- und Bedienungsanweisung
Einbaustrahler
Art. Nr. 24125, 24126,24127,24128,24129,24130,24131,24132,
24133,24134,24135,24136,24137
Diese Bedienungsanleitung gehört ausschließlich zu den obenstehenden Produkten.
Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung der Leuchte.
Achten Sie daher auf diese Bedienungsanleitung, auch wenn Sie dieses Produkt an Dritte
weitergeben.
Deshalb ist es wichtig, dass Sie diese Anleitung zum späteren Nachlesen gut aufbewahren.
1. Einführung
Sehr geehrter Kunde, vielen Dank das Sie sich für den Kauf unseres Produktes entschieden haben.
Sie haben ein Produkt aus dem Hause Vollmer erworben, welches nach dem heutigen Stand der
Technik gebaut wurde.
Die Leuchte erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.
Um den Zustand des Produktes zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen
Sie als Anwender diese Bedienungsanleitung beachten!
2. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt der Gewährleistungsanspruch!
Für Folgeschäden übernehmen wir keine Haftung!
Bei Beschädigungen an der Leuchte ist die Inbetriebnahme strengstens untersagt.
Bringen Sie die Leuchte nicht mit extremer Hitze oder offener Flamme in Kontakt.
Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen an der
Leuchte führen zum Erlöschen der Gewährleistung.
Das Typenschild darf nicht entfernt werden.
3. Bestimmungsgemäße Verwendung
Die Leuchte ist für den Einsatz in trockenen und geschützten Innenbereichen konstruiert.
Dieses Produkt dient nur Beleuchtungszwecken und darf:
nur mit einer Spannung von 230V ~50Hz betrieben werden.
nur entsprechend der Schutzklasse II (zwei) angeschlossen werden.
nur auf einem stabilen, ebenen und kippfesten Untergrund fest montiert betrieben werden.
nur auf normal bzw. nicht entflammbaren Flächen betrieben werden.
keinen starken mechanischen Beanspruchungen oder starker Verschmutzung ausgesetzt werden.

2 von 4 | 19.07.2016
4. Vor der Installation/Inbetriebnahme
Die Leuchte darf nur außerhalb der Verpackung betrieben werden.
Nehmen Sie die Leuchte vorsichtig aus der Verpackung.
Bevor Sie die Leuchte in Betrieb nehmen, versichern Sie sich, dass dieses auf dem Transportweg
nicht beschädigt wurde. Bei Beschädigung an elektrischen Teilen darf die Leuchte nicht betrieben
werden. Reparaturen dürfen ausschließlich durch den Elektro-Fachmann ausgeführt werden.
Verpackungsmaterial von Kindern und Haustieren fernhalten. Erstickungsgefahr!
5. Installation/Inbetriebnahme
Dieses Produkt darf ausschließlich von einer qualifizierten Elektrofachkraft installiert werden.
Vor der Installation müssen die gebäudeseitigen Anschlussleitungen spannungsfrei geschaltet
und gegen Wiedereinschalten gesichert werden. Lösen Sie hierzu den entsprechenden Siche-
rungsautomaten der Hausinstallation aus.
Achten Sie darauf, dass der Untergrund geeignet ist das Gewicht der Leuchte dauerhaft und
zuverlässig zu tragen.
Sägen Sie an der gewünschten Position die Einbaumaße aus. Zur Befestigung des Einbaustrah-
lers verwenden Sie die fest montierten Halteklammern. Achten Sie darauf, dass keine Leitungen
beschädigt werden.
Schließen Sie nun die Anschlussleitungen der Hausinstallation an die Schraubklemmen des
Trafos an. In der Regel ist das braune (oder schwarze) Kabel der Phasenleiter, schließen Sie
diesen an die mit „L“ gekennzeichnete Klemme an. Der blaue Leiter muss an die mit „N“ gekenn-
zeichnete Klemme angeschlossen werden.
Kabel nicht knicken; bitte darauf achten, dass die Kabel und Stecker frei von Zug- und
Drehkräften sind. Schützen Sie alle Kabel und Isolierungen vor eventuellen Beschädigungen.
Kontrollieren Sie nochmals den ordnungsgemäßen Anschluss.
Schalten Sie den Sicherungsautomaten der Hausinstallation wieder ein.
6. Funktionsstörungen
Leuchte schaltet nicht ein
Leuchte über den Wandschalter eingeschaltet?
Trafo korrekt montiert und verbunden?
Kontrolle der angeschlossenen Leitungen
7. Montage/Leuchtmittelwechsel
Tauschen Sie Leuchtmittel immer rechtzeitig vor dem Ende der
Lebensdauer aus, um Schäden an Personen, der Leuchte oder anderen
Gegenständen zu vermeiden.
Schalten Sie erst das Produkt spannungsfrei und lassen es abkühlen, bevor
Sie das Leuchtmittel (Lampe) austauschen.
Lassen Sie nach vorangegangenem Betrieb erst das Leuchtmittel abkühlen.
Verwenden Sie nur für die Leuchte zugelassene Leuchtmittel. Angaben zu
zugelassenen Leuchtmitteln befinden sich auf dem Typenschild.
Vor Inbetriebnahme überprüfen sie den ordnungsgemäßen Sitz des Leuchtmittels in der Fassung.

3 von 4 | 19.07.2016
8. Technische Daten
Artikel Anschluss Ausführung Fassung Schutz-
art
Schutz-
klasse
24125 12V DC Ø 80mm
Einbau-Ø 70mm
GU5,3 max. 50W
(Leuchtmittel nicht
enthalten)
IP20 III
24126 12V DC Ø 80mm
Einbau-Ø 70mm
GU5,3 max. 50W
(Leuchtmittel nicht
enthalten)
IP20 III
24127 12V DC Ø 80mm
Einbau-Ø 70mm
GU5,3 max. 50W
(Leuchtmittel nicht
enthalten)
IP20 III
24128 12V DC Ø 80mm
Einbau-Ø 70mm
GU5,3 max. 50W
(Leuchtmittel nicht
enthalten)
IP20 III
24129 12V DC Ø 80mm
Einbau-Ø 70mm
GU5,3 max. 50W
(Leuchtmittel nicht
enthalten)
IP20 III
24130 12V DC 80 x 80mm
Einbau-Ø 70mm
GU5,3 max. 50W
(Leuchtmittel nicht
enthalten)
IP20 III
24131 12V DC 80 x 80mm
Einbau-Ø 70mm
GU5,3 max. 50W
(Leuchtmittel nicht
enthalten)
IP20 III
24132 12V DC 80 x 80mm
Einbau-Ø 70mm
GU5,3 max. 50W
(Leuchtmittel nicht
enthalten)
IP20 III
24133 12V DC 80 x 80mm
Einbau-Ø 70mm
GU5,3 max. 50W
(Leuchtmittel nicht
enthalten)
IP20 III
24134 12V DC Ø 80mm
Einbau-Ø 65mm
GU5,3 max. 50W
(Leuchtmittel nicht
enthalten)
IP20 III
24135 12V DC Ø 80mm
Einbau-Ø 65mm
GU5,3 max. 50W
(Leuchtmittel nicht
enthalten)
IP20 III
24136 12V DC Ø 80mm
Einbau-Ø 65mm
GU5,3 max. 50W
(Leuchtmittel nicht
enthalten)
IP20 III
24137 12V DC Ø 80mm
Einbau-Ø 65mm
GU5,3 max. 50W
(Leuchtmittel nicht
enthalten)
IP20 III

4 von 4 | 19.07.2016
9. Pflege
Schalten Sie erst das gesamte Produkt spannungsfrei bevor Sie Reinigungs- oder Pflegemaß-
nahmen an dem Produkt vornehmen.
10. Entsorgung
Elektronik-Altgeräte müssen den öffentlichen Sammelstellen zugeführt werden und dürfen nicht
als Hausmüll entsorgt werden.

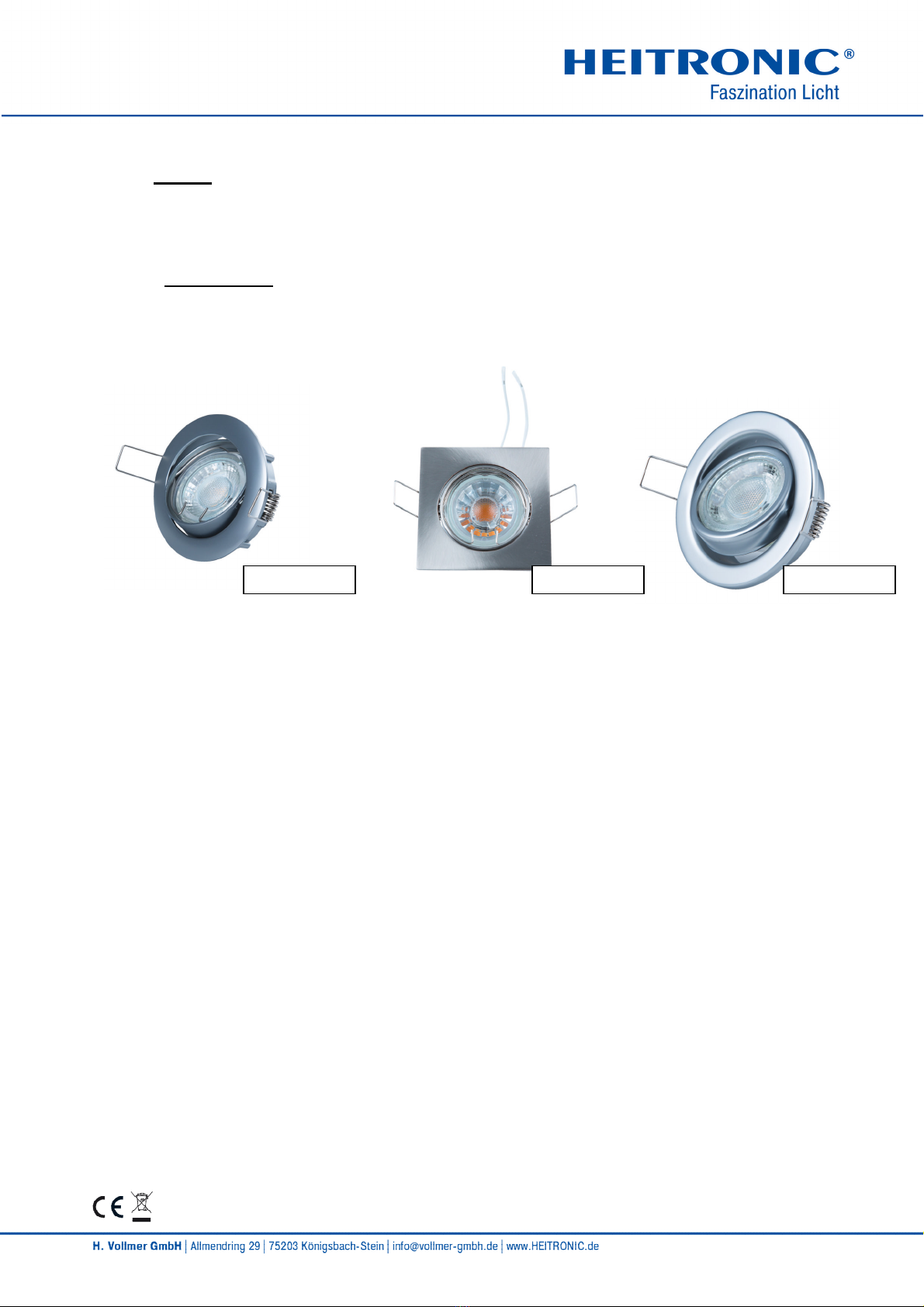

24125 - 24129 24130 - 24133 24134 - 24137

1 von 4 | 19.07.2016
GB Installation and Operating Instructions
Recessed Spotlight
Art. No. 24125,24126,24127,24128,24129,24130,24131,24132,
24133,24134,24135,24136,24137
These operating instructions refer exclusively to the above products.
They contain important information for the start-up and handling of the light.
Therefore, follow these operating instructions, even if you pass this product onto a third
party.
It is important, therefore, that these instructions are archived carefully for referring to information
at a later stage.
1. Introduction
Dear customer, thank you for deciding to purchase our product.
You have acquired a product from Vollmer, which has been built according to the current state of
technology.
The light fulfils the requirements of effective European and national guidelines
To maintain the condition of the product and to ensure safe operation, you - as the user - must
observe the instructions of this operation manual!
2. Safety Instructions
The guarantee becomes invalid if damage occurs due to the failure of following these operating
instructions!
We do not accept liability for any consequential damage!
Commissioning is strictly prohibited if there are any damages to the light.
Do not allow the light to come into contact with extreme heat or naked flames.
The product in its entirety must not be altered or modified. Alterations to the light invalidate the
guarantee.
The type plate must not be removed.
3. Proper Use
The light is designed for use in dry and protected indoor areas.
This product is only intended for lighting purposes and may:
only be operated with a voltage of 230V ~50Hz
only be connected according to protection class II (two)
only be operated when mounted to a sturdy, level and non-tilting surface
only be operated on normal or non-flammable surfaces
not be subjected to strong mechanical loads or heavy soiling.

2 von 4 | 19.07.2016
4. Before Installation/Commissioning
The light may only be operated once removed from the packaging.
Remove the light from the packaging carefully.
Make sure that the light has not been damaged during transport before taking it into operation.
The light may not be operated if there are any damages to electrical parts. Repairs may only be
carried out by a qualified electrician.
Keep packaging materials away from children and pets. Risk of suffocation!
5. Installation/Commissioning
This product can only be installed by a qualified electrician.
The connection lines in the building must be disconnected before installation and secured against
being switched back on. For this, trip the corresponding fuse switch in the building installation.
Make sure that the surface is suitable for permanently and reliably taking the weight of the light.
Using a saw, cut out the installation dimensions at the desired position. Use the fixed retainer clips
to mount the recessed spotlight. Make sure that no lines are damaged.
Now connect the building installation's connection lines to the screw terminals on the transformer
The brown (or black) cable is generally the phase conductor - connect this to the terminal marked
with "L". The blue conductor must be connected to the terminal marked with "N".
Now you can easily connect the light and transformer using the attached plug connector.
Do not bend the cables; make sure that the cables and plugs are not subject to tension or
torsional forces. Protect all cables and insulation against possible damages.
Check proper connection once again.
Switch the building installation's fuse switch back on.
6. Faulty Function
Light does not switch on
Light switched on at the wall switch?
Transformer mounted and connected properly?
Check the connected lines
7. Assembly/Changing Lamps
Always change lamps in good time before the end of the service life to prevent damages to
persons, the light or other objects.
Disconnect the product from the mains first and allow it to cool down before changing the bulb
(lamp).
Let the lamp cool down after previous operation.
Only use approved lamps for the light. You will find details
on the approved lamps on the type plate.
Check that the lamp is correctly inserted in the lamp holder before commissioning.

3 von 4 | 19.07.2016
8. Technical Data
Article Connection Version Lampholder Protecti-
ontype
Protecti-
onclass
24125 12V DC Ø 80mm
Mounting-Ø 70mm
GU5,3 max. 50W
(Illuminant not
included)
IP20 III
24126 12V DC Ø 80mm
Mounting-Ø 70mm
GU5,3 max. 50W
(Illuminant not
included)
IP20 III
24127 12V DC Ø 80mm
Mounting-Ø 70mm
GU5,3 max. 50W
(Illuminant not
included)
IP20 III
24128 12V DC Ø 80mm
Mounting-Ø 70mm
GU5,3 max. 50W
(Illuminant not
included)
IP20 III
24129 12V DC Ø 80mm
Mounting-Ø 70mm
GU5,3 max. 50W
(Illuminant not
included)
IP20 III
24130 12V DC 80 x 80mm
Mounting-Ø 70mm
GU5,3 max. 50W
(Illuminant not
included)
IP20 III
24131 12V DC 80 x 80mm
Mounting-Ø 70mm
GU5,3 max. 50W
(Illuminant not
included)
IP20 III
24132 12V DC 80 x 80mm
Mounting-Ø 70mm
GU5,3 max. 50W
(Illuminant not
included)
IP20 III
24133 12V DC 80 x 80mm
Mounting-Ø 70mm
GU5,3 max. 50W
(Illuminant not
included)
IP20 III
24134 12V DC Ø 80mm
Mounting-Ø 65mm
GU5,3 max. 50W
(Illuminant not
included)
IP20 III
24135 12V DC Ø 80mm
Mounting-Ø 65mm
GU5,3 max. 50W
(Illuminant not
included)
IP20 III
24136 12V DC Ø 80mm
Mounting-Ø 65mm
GU5,3 max. 50W
(Illuminant not
included)
IP20 III
24137 12V DC Ø 80mm
Mounting-Ø 65mm
GU5,3 max. 50W
(Illuminant not
included)
IP20 III
24125
-
24129
12V DC Ø 80mm
Mounting-Ø 70mm
GU5,3 max. 50W
(illuminant not
included)
IP20 III
24130
-
24133
12V DC 80 x 80mm
Mounting-Ø 70mm
GU5,3 max. 50W
(illuminant not
included)
IP20 III
24134
-
24137
12V DC Ø 80mm
Mounting-Ø 65mm
GU5,3 max. 50W
(illuminant not
included)
IP20 III

4 von 4 | 19.07.2016
9. Care
Disconnect the entire product from the mains first before cleaning or maintaining the product.
10. Waste Disposal
Old electronic devices must be taken to public waste disposal sites and must not be put into
general household waste.
24125 - 24129 24130 - 24133 24134 - 24137

1 von 4 | 19.07.2016
F Instructions d'installation et de service
Spot encastré
Réf. art. . 24125, 24126,24127,24128,24129,24130,24131,24132,
24133,24134,24135,24136,24137
Le présent mode d'emploi fait exclusivement partie des produits susmentionnés.
Il contient d'importantes consignes pour la mise en service et la manipulation de la lampe.
Il convient donc de respecter le présent mode d'emploi, même si vous transmettez ce
produit à des tiers.
Par conséquent, il est important de bien conserver les présentes instructions afin de pouvoir les
relire ultérieurement.
1. Introduction
Cher client, nous vous remercions beaucoup d'avoir choisi d'acheter notre produit.
Vous avez acquis un produit fabriqué par la société Vollmer conformément aux connaissances
techniques actuelles. La lampe respecte les exigences des directives européennes et nationales en
vigueur.
Afin de conserver l'état du produit et de garantir un fonctionnement exempt de risques, vous devez
vous conformer, en tant qu'utilisateur, au présent mode d'emploi !
2. Consignes de sécurité
En cas de dommages découlant du non-respect du présent mode d'emploi,
le droit de garantie perd toute validité !
Nous déclinons toute responsabilité en cas de dommages consécutifs !
En cas d'endommagements causés sur la lampe, la mise en service est formellement interdite.
Ne pas laisser jouer les enfants sans surveillance dans la zone de la lampe ou autres appareils
électriques.
Ne mettez pas la lampe au contact d'une chaleur extrême ou de flammes nues.
Le produit intégral ne doit pas être modifié, ni transformé. Les modifications apportées à la lampe
entraînent une annulation de la garantie.
La plaque signalétique ne doit pas être retirée.
3. Utilisation conforme
La lampe est conçue pour être utilisée dans des espaces intérieurs secs et protégés.
Ce produit ne doit servir qu'à des fins d'éclairage et :
doit uniquement être utilisé avec une tension de 230 V ~50 Hz.
doit uniquement être raccordé conformément à la classe de protection II (deux),
doit uniquement être utilisé en étant monté fixement sur une surface stable, plate et difficile à
basculer.
doit uniquement être mis en service sur des surfaces normales et/ou non inflammables,
ne doit pas être exposé à de fortes contraintes mécaniques, ni à un encrassement important.

2 von 4 | 19.07.2016
4. Avant l'installation/la mise en service
La lampe doit uniquement être mise en service en dehors de son emballage.
Ôtez la lampe de l'emballage avec précaution.
Avant de mettre en service la lampe, assurez-vous que celle-ci n'a pas été endommagée pendant
le transport. En cas d'endommagements causés sur les pièces électriques, la lampe ne doit pas
être mise en service. Les réparations doivent exclusivement être réalisées par un électricien
professionnel.
Tenir le matériel d'emballage hors de portée des enfants et des animaux domestiques. Risque
d'étouffement !
5. Installation/mise en service
Ce produit doit exclusivement être installé par un électricien qualifié.
Avant l'installation, les conduites de raccordement côté bâtiment doivent être mises hors tension
et protégées contre toute remise en marche. À cet effet, déclenchez le disjoncteur automatique
correspondant de l'installation domestique.
Veillez à ce que la surface soit conçue pour porter le poids de la lampe de façon durable et fiable.
Sciez les dimensions de montage au niveau de la position souhaitée. Pour fixer le spot encastré,
utilisez les agrafes de retenue montés. Veillez à ce qu'aucune conduite ne soit endommagée.
Raccordez maintenant les conduites de raccordement de l'installation domestique aux bornes à
vis du transformateur. Le câble marron (ou noir) est généralement le conducteur de phase,
raccordez-le à la borne marquée par « L ». Le conducteur bleu doit être raccordé à la borne
marquée par « N ».
Reliez maintenant la lampe et le transformateur en toute aisance au moyen du connecteur à fiche
monté.
Ne pas tordre les câbles, veillez à ce que les câbles et les connecteurs soient exempts de forces
de traction et de torsion. Protégez tous les câbles et toutes les isolations d'éventuels endomma-
gements.
Vérifiez de nouveau le bon raccordement.
Allumez de nouveau le disjoncteur automatique de l'installation domestique.
6. Dysfonctionnements
La lampe ne s'allume pas
La lampe s'allume-t-elle au moyen de l'interrupteur mural ?
Transformateur correctement monté et relié ?
Contrôle des conduites raccordées
7. Montage/remplacement d'ampoule
Remplacez toujours en temps utile l'ampoule avant la fin
de la durée de vie afin d'éviter les dommages corporels, causés à la lampe et
autres objets.
Mettez d'abord le produit intégral hors tension et laissez-le refroidir avant
de remplacer l'ampoule (lampe).
Laissez d'abord refroidir l'ampoule après une mise en service au préalable.
Utilisez uniquement les ampoules homologuées pour la lampe. Des indications concernant
les ampoules homologuées figurent sur la plaque signalétique.
Avant la mise en service, vérifiez le bon ajustement de l'ampoule dans la douille.

3 von 4 | 19.07.2016
8. Données techniques
Article Raccordement Version Douille
Indice de
protecti-
on
Classe
de
protecti-
on
24125 12V DC Ø 80mm
Ø de pose70mm
GU5,3 max. 50W
(Agent lumineux pas
incluée)
IP20 III
24126 12V DC Ø 80mm
Ø de pose70mm
GU5,3 max. 50W
(Agent lumineux pas
incluée)
IP20 III
24127 12V DC Ø 80mm
Ø de pose70mm
GU5,3 max. 50W
(Agent lumineux pas
incluée)
IP20 III
24128 12V DC Ø 80mm
Ø de pose70mm
GU5,3 max. 50W
(Agent lumineux pas
incluée)
IP20 III
24129 12V DC Ø 80mm
Ø de pose70mm
GU5,3 max. 50W
(Agent lumineux pas
incluée)
IP20 III
24130 12V DC 80 x 80mm
Ø de pose70mm
GU5,3 max. 50W
(Agent lumineux pas
incluée)
IP20 III
24131 12V DC 80 x 80mm
Ø de pose70mm
GU5,3 max. 50W
(Agent lumineux pas
incluée)
IP20 III
24132 12V DC 80 x 80mm
Ø de pose70mm
GU5,3 max. 50W
(Agent lumineux pas
incluée)
IP20 III
24133 12V DC 80 x 80mm
Ø de pose70mm
GU5,3 max. 50W
(Agent lumineux pas
incluée)
IP20 III
24134 12V DC Ø 80mm
Ø de pose65mm
GU5,3 max. 50W
(Agent lumineux pas
incluée)
IP20 III
24135 12V DC Ø 80mm
Ø de pose65mm
GU5,3 max. 50W
(Agent lumineux pas
incluée)
IP20 III
24136 12V DC Ø 80mm
Ø de pose65mm
GU5,3 max. 50W
(Agent lumineux pas
incluée)
IP20 III
24137 12V DC Ø 80mm
Ø de pose65mm
GU5,3 max. 50W
(Agent lumineux pas
incluée)
IP20 III

4 von 4 | 19.07.2016
9. Entretien
Mettez d'abord le produit intégral hors tension avant d'entreprendre des tâches de nettoyage et
d'entretien sur celui-ci.
10. Élimination
Les vieux appareils électroniques doivent être acheminés aux points de collecte publics et non
éliminés comme des déchets ménagers.
24125 - 24129 24130 - 24133 24134 - 24137

1 van 4 | 19.07.2016
NL Installatie- en gebruiksaanwijzing
Inbouwspot
Art.nr. 24125, 24126,24127,24128,24129,24130,24131,24132,
24133,24134,24135,24136,24137
Deze gebruiksaanwijzing behoort uitsluitend tot het bovenstaande product.
Ze bevat belangrijke informatie over de werking en het gebruik van de lamp.
Neem daarom deze gebruiksaanwijzing in acht, ook wanneer u het product aan derden
doorgeeft.
Het is daarom belangrijk dat u deze gebruiksaanwijzing voor toekomstig gebruik bewaart.
1. Inleiding
Beste klant, dank u dat u ervoor gekozen heeft ons product te kopen.
U heeft een product gemaakt door Vollmer aangeschaft, dat volgens de laatste technische standaard
gebouwd is.
De lamp voldoet aan de eisen van de geldende Europese en nationale richtlijnen.
Om de staat van het product te behouden en om een veilige werking te garanderen, moet u deze
gebruiksaanwijzing in acht nemen!
2. Veiligheidsaanwijzingen
Bij schade, die door het niet in acht nemen van deze gebruiksaanwijzing veroorzaakt wordt,
vervalt de aanspraak op garantie!
Voor gevolgschade aanvaarden wij geen enkele aansprakelijkheid!
Bij beschadiging aan de lamp is de inbedrijfstelling strikt verboden
Laat kinderen niet zonder toezicht spelen in het bereik van de lamp en andere elektrische
apparaten.
Breng de lamp niet met extreme warmte of open vuur in contact.
Het gehele product mag niet veranderd of omgebouwd worden. Veranderingen aan de lamp
leiden tot verval van de garantie.
Het typeplaatje mag niet verwijderd worden.
3. Reglementair gebruik
De lamp is voor gebruik in droge en beschermde binnenruimten geconstrueerd.
Dit product dient alleen voor verlichtingsdoeleinden en mag:
alleen met een spanning van 230V ~50Hz gebruikt worden.
alleen volgens beschermingsklasse II (twee) aangesloten worden.
alleen stevig gemonteerd op een stabiele, gelijke en kiepvaste ondergrond gebruikt worden.
alleen op normale resp. niet ontvlambare oppervlakken gebruikt worden.
niet aan sterke mechanische belasting of sterke vervuiling blootgesteld worden.

2 van 4 | 19.07.2016
4. Vóór de installatie/ingebruikname
De lamp mag slechts buiten de verpakking worden gebruikt.
Haal de lamp voorzichtig uit de verpakking.
Vóór de ingebruikname van de lamp, zeker stellen dat deze tijdens transport niet beschadigd is.
Bij beschadiging aan de elektrische delen mag de lamp niet gebruikt worden. Reparaties mogen
uitsluitend door de elektricien worden uitgevoerd.
Verpakkingsmateriaal uit de buurt van kinderen en huisdieren houden. Verstikkingsgevaar!
5. Installatie/Ingebruikname
Dit product mag uitsluitend door een gekwalificeerde elektricien geïnstalleerd worden.
Voor de installatie moeten de aansluitkabels in het gebouw spanningsvrij zijn en gezekerd worden
tegen opnieuw onder spanning komen. Deactiveer hiervoor de desbetreffende stoppen van de
huisinstallatie.
Zorg ervoor dat de ondergrond geschikt is om het gewicht van de lamp duurzaam en betrouwbaar
te dragen.
Zaag op de gewenste positie die inbouwmaat uit. Voor de bevestiging van de inbouwspot moeten
de vast gemonteerde klemmen gebruikt worden. Let erop, dat er geen leidingen beschadigd
worden.
Sluit nu de aansluitleidingen van de huisinstallatie aan de schroefklemmen van de transformator
aan. In de regel is de bruine (of zwarte) kabel de fasegeleider, sluit deze aan de met "L" geken-
merkte klem aan. De blauwe geleider moet aan de met "N"gekenmerkte klem aangesloten
worden.
Verbind nu eenvoudig de lamp en de transformator met behulp van de gemonteerde
stekkerverbinding.
Kabel niet knikken; erop letten dat de kabel en stekker vrij zijn van trek- en torsiekrachten.
Bescherm alle kabels en isolaties tegen eventuele beschadigingen.
Controleer nogmaals de juiste aansluiting.
Activeer de stoppen van de huisinstallatie weer in.
6. Functiestoringen
Lamp schakelt niet in
Lamp via de wandschakelaar ingeschakeld?
Transformator correct gemonteerd en verbonden?
Controle van de aangesloten leidingen
7. Montage/lampwissel
Vervang lampen altijd op tijd vóór het einde van de
levensduur om schade aan personen, de lamp of andere
voorwerpen te voorkomen.
Schakel het gehele product spanningsvrij en laat het afkoelen, voor
de lamp te verwisselen.
Laat na de voorafgaande procedure de lamp afkoelen.
Gebruik uitsluitend voor de lamp toegestane lampen. Informatie over
toegestane lampen is te vinden op het typeplaatje.
Voor de ingebruikname het correct vastzitten van de lamp in de fitting controleren.

3 van 4 | 19.07.2016
8. Technische gegevens
Artikel Aansluiting Uitvoering Fitting
Be-
schermin
gs-soort
Bescher-
mings-
klasse
24125 12V DC Ø 80mm
Installatie-Ø 70mm
GU5,3 max. 50W
(zonder Lamp) IP20 III
24126 12V DC Ø 80mm
Installatie-Ø 70mm
GU5,3 max. 50W
(zonder Lamp) IP20 III
24127 12V DC Ø 80mm
Installatie-Ø 70mm
GU5,3 max. 50W
(zonder Lamp) IP20 III
24128 12V DC Ø 80mm
Installatie-Ø 70mm
GU5,3 max. 50W
(zonder Lamp) IP20 III
24129 12V DC Ø 80mm
Installatie-Ø 70mm
GU5,3 max. 50W
(zonder Lamp) IP20 III
24130 12V DC 80 x 80mm
Installatie-Ø 70mm
GU5,3 max. 50W
(zonder Lamp) IP20 III
24131 12V DC 80 x 80mm
Installatie-Ø 70mm
GU5,3 max. 50W
(zonder Lamp) IP20 III
24132 12V DC 80 x 80mm
Installatie-Ø 70mm
GU5,3 max. 50W
(zonder Lamp) IP20 III
24133 12V DC 80 x 80mm
Installatie-Ø 70mm
GU5,3 max. 50W
(zonder Lamp) IP20 III
24134 12V DC Ø 80mm
Installatie-Ø 65mm
GU5,3 max. 50W
(zonder Lamp) IP20 III
24135 12V DC Ø 80mm
Installatie-Ø 65mm
GU5,3 max. 50W
(zonder Lamp) IP20 III
24136 12V DC Ø 80mm
Installatie-Ø 65mm
GU5,3 max. 50W
(zonder Lamp) IP20 III
24137 12V DC Ø 80mm
Installatie-Ø 65mm
GU5,3 max. 50W
(zonder Lamp) IP20 III

4 van 4 | 19.07.2016
9. Onderhoud
Schakel het gehele product spanningsvrij voor u reinigings-- of onderhoudsmaatregelen uitvoert
aan het product.
10. Afvalverwerking
Oude elektronische apparaten moeten worden afgevoerd worden bij een openbaar afvalverza-
melpunt en mogen niet worden verwijderd als huishoudelijk afval.
24125 - 24129 24130 - 24133 24134 - 24137
