AirPal Go 650/850 H
EN
DE
FR

DEUTSCH

1
Luftreiniger AirPal Go 650/850 H
Montage- und Betriebsvorschrift
DE
INHALT
KAPITEL 1 HINWEISE������������������������������������������������������������������������������������������������������������������������������������������ SEITE 2
1.1 Wichtige Informationen...................................................................................................................................... Seite 2
1.2 Warnhinweise ................................................................................................................................................... Seite 2
1.3 Sicherheitshinweise........................................................................................................................................... Seite 2
1.4 Garantieansprüche – Haftungsausschluss......................................................................................................... Seite 3
1.5 Vorschriften – Richtlinien.................................................................................................................................... Seite 3
1.6 Bestimmungsgemäße Verwendung................................................................................................................... Seite 3
1.7 Sendungsannahme........................................................................................................................................... Seite 3
1.8 Einlagerung....................................................................................................................................................... Seite 3
1.9 Transport........................................................................................................................................................... Seite 4
1.10 Entsorgung ....................................................................................................................................................... Seite 4
KAPITEL 2 TECHNISCHE DATEN������������������������������������������������������������������������������������������������������������������������ SEITE 5
KAPITEL 3 AUFSTELLUNG���������������������������������������������������������������������������������������������������������������������������������� SEITE 6
3.1 Aufstellort.......................................................................................................................................................... Seite 6
3.2 Radsatz ........................................................................................................................................................... Seite 6
3.3 Elektrischer Anschluss....................................................................................................................................... Seite 6
4.1 Bedienung des Drehreglers ............................................................................................................................... Seite 7
KAPITEL 4 BEDIENUNG �������������������������������������������������������������������������������������������������������������������������������������� SEITE 7
4.2 LED-Anzeigen ................................................................................................................................................... Seite 8
5.1 Wartungsplan.................................................................................................................................................... Seite 9
KAPITEL 5 WARTUNG UND SERVICE ���������������������������������������������������������������������������������������������������������������� SEITE 9
5.2 Komponenten ................................................................................................................................................. Seite 10
5.3 Filter................................................................................................................................................................ Seite 10
5.4 Schalldämpfer................................................................................................................................................. Seite 12

DE
DE
Luftreiniger AirPal Go 650/850 H
Montage- und Betriebsvorschrift
2
1�1 Wichtige Informationen
Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind alle nachstehenden Vorschriften genau
durchzulesen und zu beachten.
Dieses Dokument ist Teil des Produktes und als solches zugänglich aufzubewahren. Nach der Inbetriebnahme muss dem
Betreiber das Dokument ausgehändigt werden.
mDer Elektroanschluss muss bis zur endgültigen Montage allpolig vom Netz getrennt sein!
Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kin-
der) mit eingeschränkter körperlicher, sensorischer oder geistiger Leistungsfähig-
keit oder mangelnder Erfahrung und Kenntnis bestimmt, es sei denn, sie wurden von
einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder unterwiesen�
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen�
1�2 Warnhinweise
Nebenstehendes Symbol ist ein sicherheitstechnischer Warnhinweis� Alle Sicherheitsvorschriften bzw� Symbole müs-
sen unbedingt beachtet werden, damit jegliche Gefahrensituation vermieden wird�
m
Gefahr
Warnung vor Gefahren, die bei Missachtung der Maßnahmen unmittelbar zu Tod oder schweren Verletzungen führen.
m
Warnung
Warnung vor Gefahren, die bei Missachtung der Maßnahmen zu Tod oder schweren Verletzungen führen können.
m Vorsicht
Warnung vor Gefahren, die bei Missachtung der Maßnahmen zu Verletzungen führen können.
Achtung
Warnung vor Gefahren, die bei Missachtung der Maßnahmen zu Sachschäden führen können.
1�3 Sicherheitshinweise
Für Einsatz, Anschluss, Betrieb, Transport und Wartung gelten besondere Bestimmungen; bei Zweifel ist Rückfrage erforder-
lich. Weitere Informationen sind den einschlägigen Normen und Gesetzestexten zu entnehmen.
l Schutzbrille
Dient zum Schutz vor Augenverletzungen.
p Gehörschutz
Dient zum Schutz vor allen Arten von Lärm.
rArbeitschutzkleidung
Dient vorwiegend zum Schutz vor Erfassen durch bewegliche Teile.
Keine Ringe, Ketten oder sonstigen Schmuck tragen.
Schutzmaske
Schutzmaske dient zum Schutz der Atemwege vor kleinen Partikeln, Staub, Pollen, Bakterien
und Viren.
nSchutzhandschuhe
Schutzhandschuhe dienen zum Schutz der Hände vor Reibung, Abschürfungen, Einstichen
oder tieferen Verletzungen, sowie vor Berührung mit heißen Oberflächen.
mSicherheitsschuhe
Sicherheitsschuhe dienen zum Schutz vor schweren herabfallenden Teilen
und verhindern Ausrutschen auf rutschigem Untergrund.
Haarnetz
Das Haarnetz dient vorwiegend zum Schutz vor Erfassen von langen Haaren
durch bewegliche Teile.
Bei allen Arbeiten am Luftreiniger AirPal Go 650/850 H sind die allgemein gültigen Arbeitsschutz-
und Unfallverhütungsvorschriften einzuhalten!
• Vor allen Reinigungs- und Wartungsarbeiten oder vor Öffnen der Servicetür sind folgende
Punkte einzuhalten:
– Alle Sicherheitseinrichtungen wie Sicherungen, usw� müssen korrekt eingebaut sein und dürfen
nur von qualifizierten und autorisierten Servicetechnikern für Wartungs- und Reparaturarbeiten
entfernt werden�
– Gerät allpolig vom Netz trennen und gegen Wiedereinschalten sichern!
KAPITEL 1
HINWEISE
m
GEFAHR
m
ACHTUNG
m
VORSICHT
m
WARNUNG
m
GEFAHR

DE
DE
Luftreiniger AirPal Go 650/850 H
Montage- und Betriebsvorschrift
3
– Der Stillstand rotierender Teile ist abzuwarten!
– Nach dem Stillstand rotierender Teile ist eine Wartezeit von 5 min� einzuhalten, da durch inter-
ne Kondensatoren auch nach der Trennung vom Netz gefährliche Spannungen auftreten kön-
nen!
• Alle anlagenbezogenen Sicherheitsvorschriften sind einzuhalten!
Gegebenenfalls müssen weitere länderspezifische Vorschriften eingehalten werden!
• Der Berührungsschutz gemäß DIN EN 13857 ist im eingebauten Zustand sicherzustellen ! Kon-
takt mit rotierenden Teilen muss verhindert werden�
• Eine gleichmäßige Zuströmung und ein freier Ausblas sind zu gewährleisten!
1�4 Garantieansprüche – Haftungsausschluss
Wenn die nachfolgenden Ausführungen nicht beachtet werden, entfällt unsere Gewährleistung. Gleiches gilt für Haf-
tungsansprüche an den Hersteller. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten
werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung.
1�5 Vorschriften – Richtlinien
Bei ordnungsgemäßer Installation und bestimmungsgemäßem Betrieb entspricht das Produkt den zum Zeitpunkt sei-
ner Herstellung gültigen Vorschriften und EG-Richtlinien.
1�6 Bestimmungsgemäße Verwendung
Verwenden Sie das Gerät nicht bei einer relativen Luftfeuchtigkeit von mehr als 70%�
Verwenden Sie das Gerät nicht bei Temperaturen unter 5°C und über 40°C�
Betreiben Sie das Gerät nicht mit einer anderen als der in diesem Handbuch aufgeführten Netzspannung�
AirPal Go 650/850 H sind für den Einsatz in einer typischen Wohn-/Geschäftsumgebung konzipiert. Er ist nur für den
Gebrauch in Innenräumen vorgesehen und funktioniert mit 230V AC aus einer normalen Steckdose. Er kann zur Filte-
rung der Raumluft verwendet werden, indem er diese mit Hilfe des in der Einheit installierten Ventilators umwälzt. Die
kleinen Partikel, Staub, Pollen, Bakterien und Viren werden mit Hilfe von Luftfiltern entfernt.
Ein bestimmungsfremder Einsatz ist nicht zulässig!
1�7 Sendungsannahme
Die Lieferung enthält den Luftreiniger AirPal Go 650/850 H. w
Einheit Artikelnr�
AirPal Go 650 H 00673
AirPal Go 850 H 00671
Zum Lieferumfang gehören auch die unten aufgeführten Artikel;

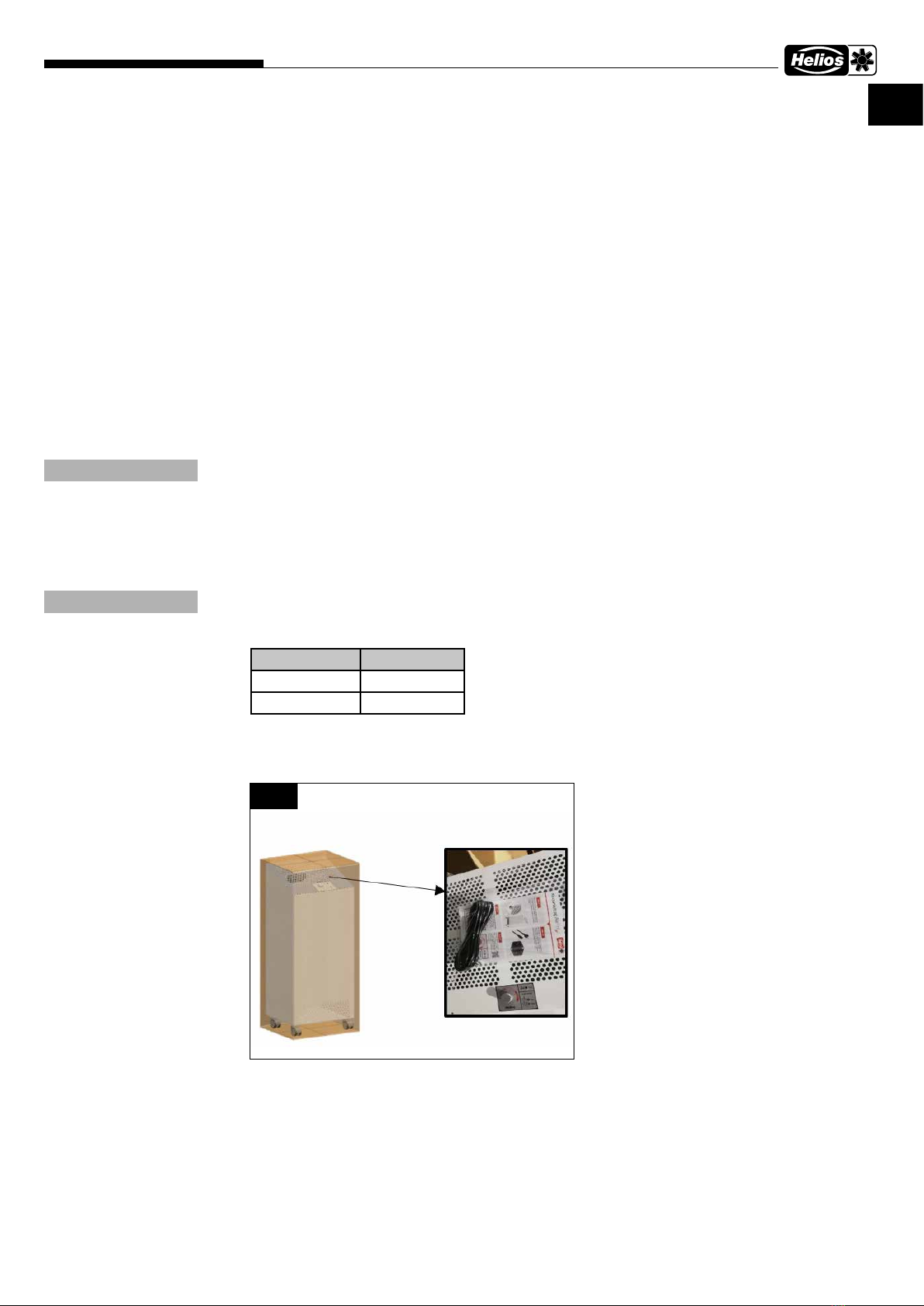

-Stromversorgungskabel, 1 Stück
Die oben genannten Materialien sind mit Klebeband an der Servicetür befestigt. (Abb.1)
Die Sendung ist sofort bei Anlieferung auf Beschädigungen und Typenrichtigkeit zu prüfen. Falls Schäden vorliegen
umgehend Schadensmeldung unter Hinzuziehung des Transportunternehmens veranlassen. Bei nicht fristgerechter
Reklamation gehen evtl. Ansprüche verloren.
1�8 Einlagerung
Bei Einlagerung über einen längeren Zeitraum sind zur Verhinderung schädlicher Einwirkungen folgende Maßnahmen
zu treffen:
Schutz durch trockene, luft- und staubdichte Verpackung (Kunststoffbeutel mit Trockenmittel und Feuchtigkeitsindika-
toren). Der Lagerort muss erschütterungsfrei, wassergeschützt und frei von übermäßigen Temperaturschwankungen
sein (Umgebungstemperaturgrenze min/max 0°C/ +40°C). Schäden, deren Ursprung in unsachgemäßem Transport,
unsachgemäßer Einlagerung oder Inbetriebnahme liegen, sind nachweisbar und unterliegen nicht der Gewährleistung.
ACHTUNG
ACHTUNG
Abb�1

DE
DE
Luftreiniger AirPal Go 650/850 H
Montage- und Betriebsvorschrift
4
1�9 Transport
Alle hergestellten Geräte werden vom Werk ausgeliefert, nachdem alle Tests und Prüfungen vor dem Versand durchgeführt
wurden. Der Transport muss von geschultem und erfahrenem Personal durchgeführt werden und es sollten die notwendigen
Sicherheitsvorkehrungen getroffen werden, um ein Umkippen und Verrutschen des Gerätes zu verhindern. Beim Transport
der Geräte ist darauf zu achten, dass das Gewicht gleichmäßig auf die vier Ecken verteilt wird.
m Gefahr von Personen- und Sachschäden durch Kippen des Geräts!
Aufgrund des hohen Schwerpunkts können einige Geräte dazu neigen, umzukippen und Personen- und Sachschäden zu ver-
ursachen.
- Achten Sie beim Transport des Geräts sorgfältig auf sein Verhalten und kommen Sie nicht in die Nähe möglicher Gefahren-
bereiche.
Maße und Gewicht, siehe Tabelle.
Modell Anzahl der Packstücke Maße (LxBxT) (mm) Gewicht (kg)
AirPal Go 650 H 1 410x355x1045 42
AirPal Go 850 H 1 560x515x1160 48
m Sachschaden durch zu hohe Last!
Vor dem Entladen sicherstellen, dass die Transport-/Hubvorrichtungen ausreichende Kapazität für das erforderliche Gewicht
haben.

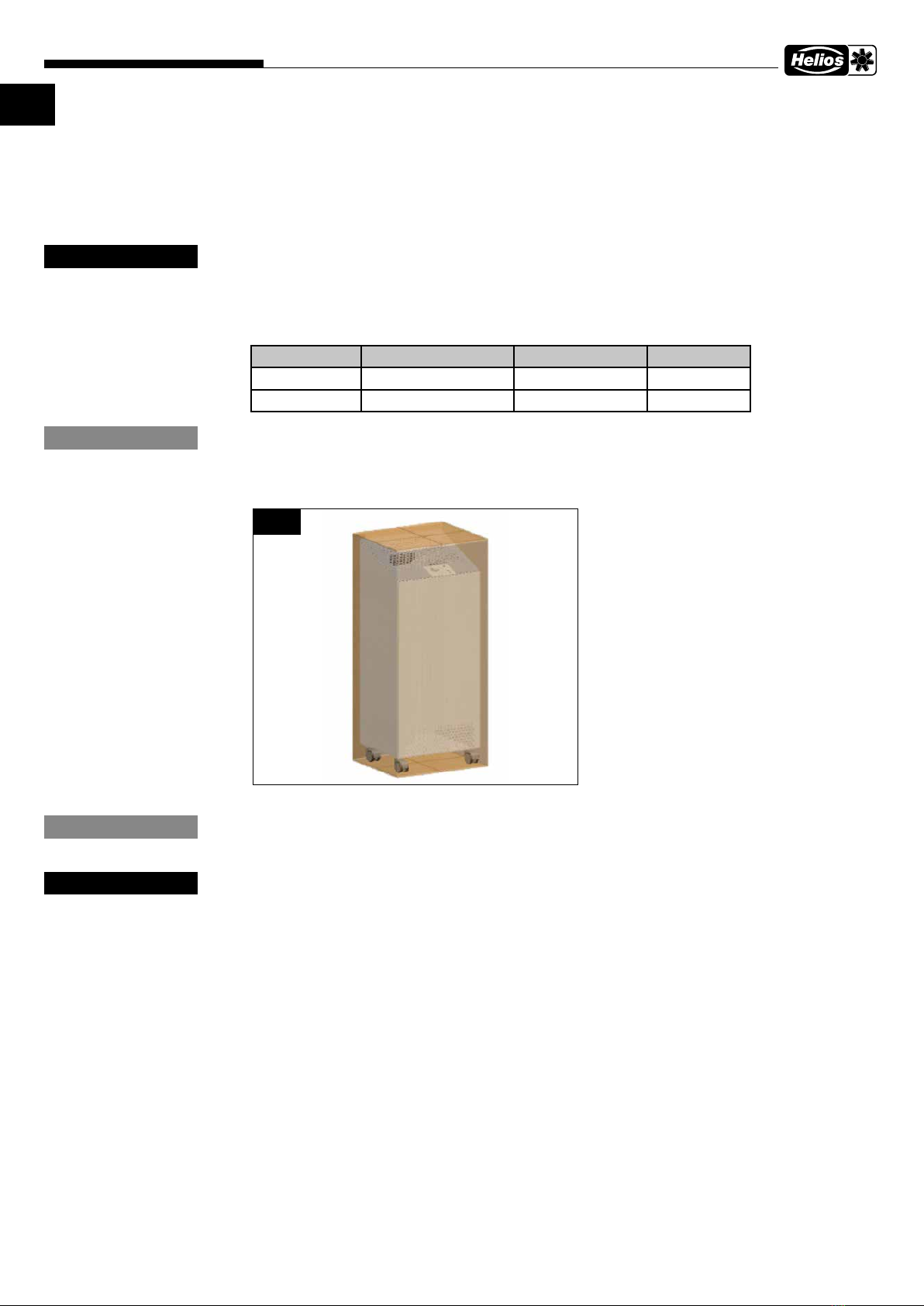

AirPal Go 650/850 H werden in Kartons versandt (Abb.2)
m Das Paket kann mit einem Gabelstapler oder Hubwagen transportiert werden�
- Sorgen Sie für eine symmetrische Lastverteilung, bevor Sie das Gerät anheben.
- Heben Sie das Gerät langsam an.
m Gefahr von Personen- und Sachschäden!
Die Pakete können einen außermittigen Schwerpunkt haben. Wenn die Pakete falsch angehoben werden, können sie herab-
fallen. Herabfallende oder umgestürzte Pakete können schwere Verletzungen verursachen.
1�10 Entsorgung
Alle Komponenten und Filter müssen umweltgerecht, gemäß den örtlichen Vorschriften, Praktiken und Richtlinien, ent-
sorgt werden.
Ein autorisierter Fachbetrieb für die Abfallbehandlung muss das Gerät oder die einzelnen Komponenten entsorgen.
Der beauftragte Auftragnehmer muss sicherstellen, dass die Komponenten nach Materialarten getrennt werden.
m GEFAHR
m VORSICHT
Abb�2
m VORSICHT
m GEFAHR

DE
DE
Luftreiniger AirPal Go 650/850 H
Montage- und Betriebsvorschrift
5
Die technischen Daten der beiden Geräte AirPal Go 650/850 H sind unten aufgeführt. Die Aufstellung der Geräte
(Montage des Filters, Schließen der Türen, Abstände usw.) muss korrekt ausgeführt sein, um die maximale Effizienz
des Geräts zu erreichen. Der Schallpegel und die elektrische Leistung des Geräts können je nach Umgebungs- und
Betriebsbedingungen (Temperatur, Feuchtigkeit) leicht abweichen.
AirPal Go 650 H AirPal Go 850 H
Vmin (m³h) 100 150
Vmax (m³h) 650 850
Max. Fläche* (m²) 54 71
LwA (min) (dB(A)) 35 34
LwA (max) (dB(A)) 69 66
LpA (min) @1m (dB(A)) 27 26
LpA (max) @1m (dB(A)) 61 58
Leistungsaufnahme max (W) 166 168
Spannung (V) 230 230
Strom (A) 1,7 1,7
Frequenz (Hz) 50 50
Höhe (mm) 1024 1139
Breite (mm) 363 515
Tiefe (mm) 307 461
Gewicht (kg) 35 40
Schutzart (IP) 20
Filter 1 ePM10 70%
Filter 2 HEPA H14
Luftstromregulierung Stufenlos
*bei 4 Luftwechseln pro Stunde und 3 m Raumhöhe
KAPITEL 2
TECHNISCHE DATEN

DE
DE
Luftreiniger AirPal Go 650/850 H
Montage- und Betriebsvorschrift
6
3�1 Aufstellort
Die Luftreinigungsgeräte AirPal Go 650/850 H müssen in vertikaler Position aufgestellt werden. Die Aufstellung sollte
so erfolgen, dass die Luftein- und Luftauslässe des Gerätes nicht durch Hindernisse blockiert werden und eine ein-
wandfreie Luftverteilung gewährleistet ist.
3�2 Radsatz

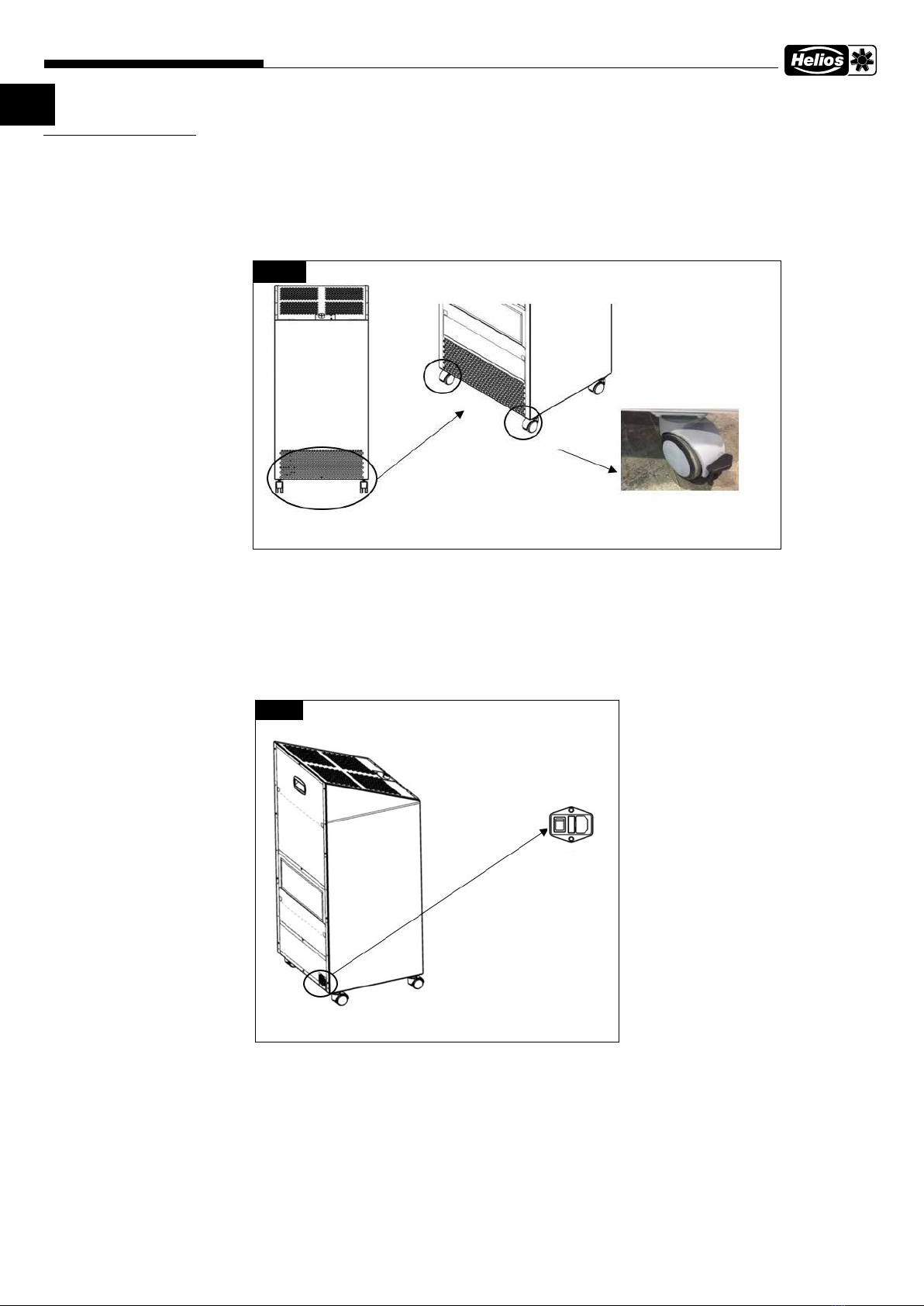

AirPal Go 650/850 H haben 4 Rollen, davon 2 mit Sperrmechanismus (Vorderrad) (Abb.3).
- Positionieren Sie den AirPal Go 650/850 H am endgültigen Standort.
- Verwenden Sie den Verriegelungsmechanismus, um eine stabile Position des AirPal Go 650/850 H zu gewährleisten.
- Wenn eine Neupositionierung erforderlich ist, entriegeln Sie den Radmechanismus und positionieren Sie den AirPal
Go 650/850 H.
3�3 Elektrischer Anschluss
IEC 60320 C15-Stromkabel mit 3 m Länge wird mit dem Gerät geliefert. Verwenden Sie das Kabel zum Anschluss der Strom-
versorgung (Abb.4).
KAPITEL 3
AUFSTELLUNG
Abb�3
Sperre am Rad
Abb�4
Anschluss
Stromkabel

DE
DE
Luftreiniger AirPal Go 650/850 H
Montage- und Betriebsvorschrift
7
4�1 Bedienung des Drehreglers
m Lebensgefahr durch Stromschlag!
Ein Stromschlag kann zu Tod oder schweren Verletzungen führen.
Vor allen Wartungsarbeiten oder vor Öffnen der Servicetür ist das Gerät allpolig vom Netz zu trennen!
- Betreiben Sie das Gerät nicht ohne eine ordnungsgemäße elektrische Erdung.
- Stellen Sie sicher, dass die Einheit an ein Stromnetz mit 30 mA Einzel-RCD angeschlossen ist.
- Unterbrechen Sie immer die Stromzufuhr zum Gerät, bevor Sie irgendeine Art von Service oder Wartung durchfüh-
ren.

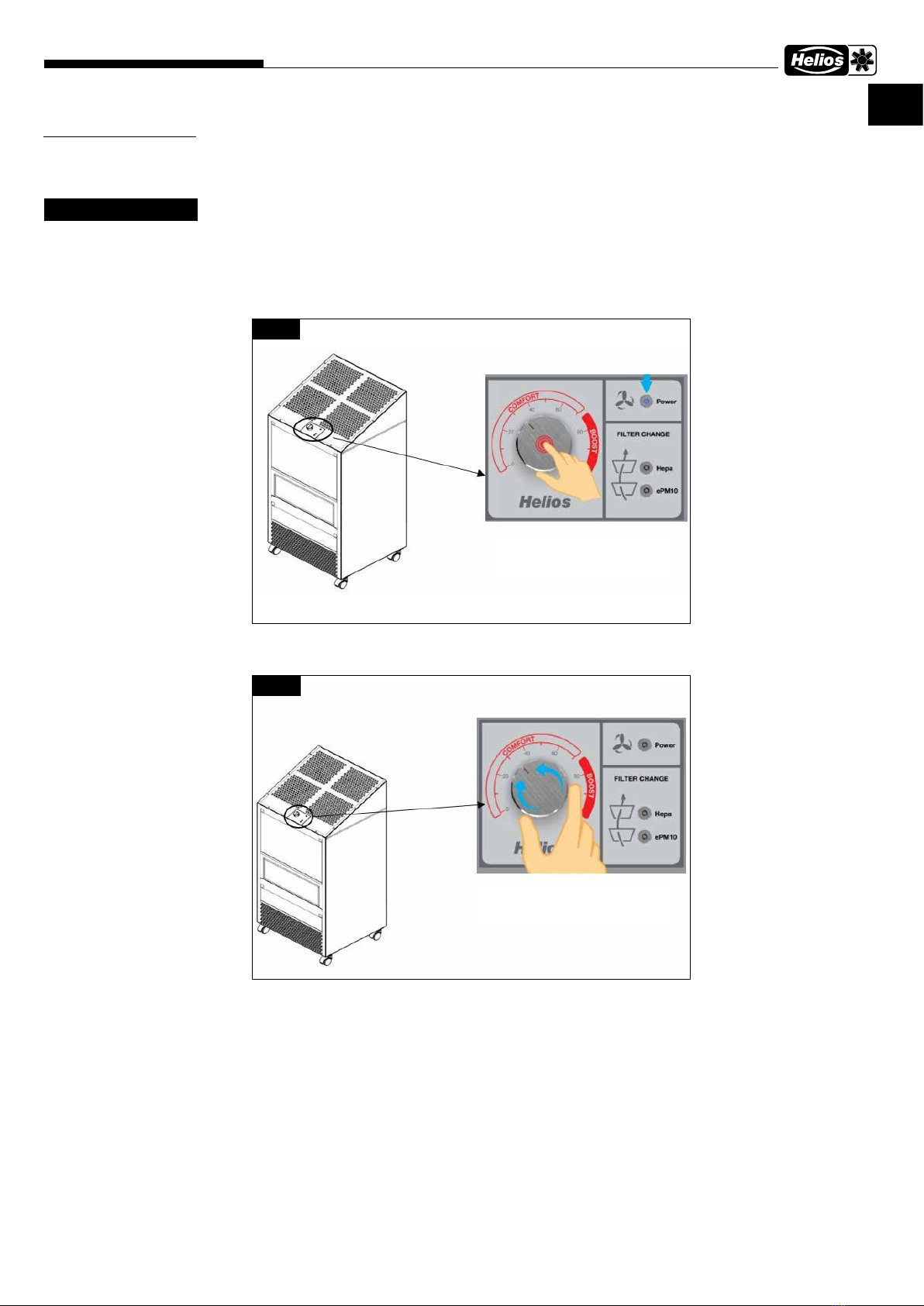

Der Ventilator wird direkt durch den Drehregler (Potentiometer) gesteuert.
Drücken Sie den Drehregler, um das Gerät mit Strom zu versorgen. Die blaue LED-Lampe zeigt an, dass das Gerät in
Betrieb ist (Abb.5).
Drehen Sie den Drehregler im Uhrzeigersinn, um den Luftstrom zu erhöhen, und gegen den Uhrzeigersinn, um ihn zu
verringern (Abb.6).
KAPITEL 4
BEDIENUNG
m GEFAHR
Abb�5
Drücken Sie den Drehregler
Abb�6
Drehen Sie den Drehregler

DE
DE
Luftreiniger AirPal Go 650/850 H
Montage- und Betriebsvorschrift
8
4�2 LED-Anzeigen
AirPal Go 650 H und 850 H Anzeigen
Anzeigeposition Status Maßnahme
Blaues Licht (Power) Gerät läuft/betriebsbereit Keine Maßnahme nötig
Gelbes Licht (Hepa) Hepa Filter ist verschmutzt Hepa Filter wechseln
Gelbes Licht (ePM10) ePM10 70% Filter ist ver-
schmutzt
ePM10 Filter wechseln
AirPal Go 850 H AirPal Go 650 H
Ein-
stellung
Dreh-
regler
Volumenstrom
/ Luftmenge
(m³/h)
Schalldruck-
pegel in 1 m
(dBA)
Leistung (W) Volumenstrom
/ Luftmenge
(m³/h)
Schall-
druckpegel
in 1 m (dBA)
Leistung
(W)
20 0 - 140 26 4 0 - 90 27 4
25 140 - 200 30 6 90 - 140 32 6
30 200 - 250 32 9 140 - 180 37 8
35 250 - 315 36 13 180 - 200 39 12
40 315 - 365 39 18 200 - 270 43 17
45 365 - 420 42 24 270 - 310 46 24
50 420 - 490 45 36 310 - 350 48 32
55 490 - 530 47 45 350 - 400 51 44
60 530 - 590 50 60 400 - 460 53 59
65 590 - 650 52 78 460 - 490 55 74
70 650 - 700 54 97 490 - 535 57 93
75 700 - 768 56 125 535 - 575 58 114
80 768 - 815 57 149 575 - 625 59 143
85 815 - 830 57 160 625 - 640 60 155
90 830 - 844 58 168 640 - 651 61 166
95 844 - 844 58 168 651 - 651 61 166
100 844 - 844 58 168 651 - 651 61 166
Abb�7

DE
DE
Luftreiniger AirPal Go 650/850 H
Montage- und Betriebsvorschrift
9
m Lebensgefahr durch Stromschlag!
Ein Stromschlag kann zu Tod oder schweren Verletzungen führen.
Vor allen Wartungsarbeiten oder vor Öffnen der Servicetür ist das Gerät allpolig vom Netz zu trennen!
- Betreiben Sie das Gerät nicht ohne eine ordnungsgemäße elektrische Erdung.
- Stellen Sie sicher, dass die Einheit an ein Stromnetz mit 30 mA Einzel-RCD angeschlossen ist.
- Unterbrechen Sie immer die Stromzufuhr zum Gerät, bevor Sie irgendeine Art von Service oder Wartung durchfüh-
ren.
- Nehmen Sie das Gerät nicht in Betrieb, wenn die Stromkabel und/oder die Steckdosen beschädigt sind und/oder
sichtbare Schäden am Gerät erkennbar sind.
Stellen Sie sicher, dass Sie vor der Durchführung von Service und/oder Wartung Schutzhandschuhe und eine
Schutzmaske (min� FFP2) verwenden�
5�1 Wartungsplan
Der Luftreiniger AirPal Go 650/850 H muss regelmäßig, wie in der Liste aufgeführt, überprüft werden.
Komponente Tätigkeit Maßnahme Regelmäßig 3 Monate 6 Monate 1 Jahr
Gehäuse
Gehäuse auf Verschmutzung,
Beschädigung und Korrosion
prüfen
Reinigen und
ggf.reparieren
X
Dichtungen auf Beschädi-
gung prüfen
Dichtung wech-
seln
X
Luftfilter
Prüfen auf inakzeptable Ver-
unreinigungen und Schäden
(Lecks) und Gerüche
Betroffene Luft-
filter austau-
schen
X
Prüfen der Filterwechselan-
zeige
Filter wechseln X
Ventilator
Prüfen auf Verschmutzung,
Beschädigung und Korrosion
Ventilator reini-
gen oder aus-
tauschen
X
Prüfen auf Abrieb/Unwucht Ventilator
wechseln
X
Anschlusskabel prüfen Kabel reparieren
oder wechseln
X
Schalldämpfer
Prüfen auf Verschmutzung,
Beschädigung und Korrosion
Ggf. reinigen
oder wechseln
X
KAPITEL 5
WARTUNG UND
SERVICE
m GEFAHR
ACHTUNG
n

DE
DE
Luftreiniger AirPal Go 650/850 H
Montage- und Betriebsvorschrift
10
5�2 Komponenten
5�3 Filter
m Lebensgefahr durch Stromschlag!
Ein Stromschlag kann zu Tod oder schweren Verletzungen führen.
Vor allen Wartungsarbeiten oder vor Öffnen der Servicetür ist das Gerät allpolig vom Netz zu trennen!
- Betreiben Sie das Gerät nicht ohne eine ordnungsgemäße elektrische Erdung.
- Stellen Sie sicher, dass die Einheit an ein Stromnetz mit 30 mA Einzel-RCD angeschlossen ist.
- Unterbrechen Sie immer die Stromzufuhr zum Gerät, bevor Sie irgendeine Art von Service oder Wartung durchfüh-
ren.
Stellen Sie sicher, dass Sie vor der Durchführung von Service und/oder Wartung Schutzhandschuhe und eine
Schutzmaske (min� FFP2) verwenden�
Filterinformationen zu den AirPal Go 650/850 H Modellen, siehe untenstehende Liste .
Filterbezeichnung Gerät Filterklasse Maße (LxBxH) (mm) Bestellnr�
ELF-AirPal Go 650 H/ePM10 70% AirPal Go 650 H ePM10 70% 305x305x100 40141-001
ELF-AirPal Go 650 H/Hepa 14 Hepa 14 305x305x292 40142-001
ELF-AirPal Go 850 H/ePM10 70% AirPal Go 850 H ePM10 70% 457x457x100 40143-001
ELF-AirPal Go 850 H/Hepa 14 Hepa 14 457x457x292 40144-001
1. Luftauslass
2. Status-LEDs, Dreh-
regler
3. HEPA H14-Filterstufe
4. Ventilator
5. Ventilator-Schalldämp-
fer
6. Vorfilter ePM10 70%
7. Lufteinlass
8. Griff
9. Netzsteckdose
Abb�8
m GEFAHR
ACHTUNG
n

DE
DE
Luftreiniger AirPal Go 650/850 H
Montage- und Betriebsvorschrift
11

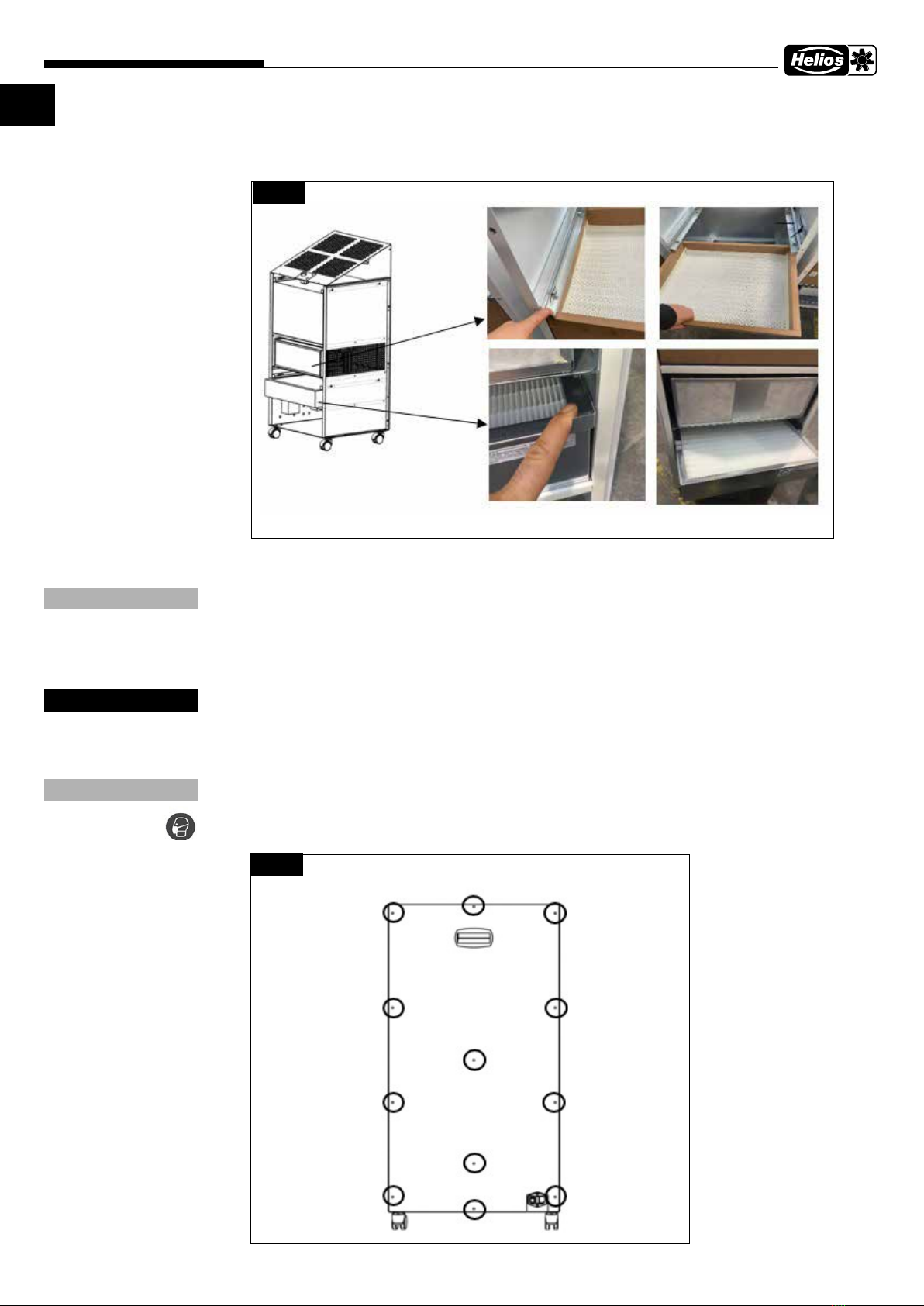

1. Verwenden Sie einen Inbusschlüssel zum Abschrauben der Schrauben. Servicetür entfernen. (Abb.9).
2. Die Filter sind unten dargestellt (Abb.10).
Abb�9
Abb�10

DE
DE
Luftreiniger AirPal Go 650/850 H
Montage- und Betriebsvorschrift
12
3. Ziehen Sie die Verriegelungen, um die Filter zu entfernen (Abb.11).
4. Bauen Sie den neuen Filter an der dafür vorgesehenen Position ein. Beachten Sie dabei den Luftrichtungspfeil und stellen
Sie sicher ,dass dieser in die richtige Richtung zeigt. Die Luftstromrichtung des Geräts verläuft von unten nach oben.
Wird kein Originalfilter verwendet, kann die Leistung des Geräts beeinträchtigt und das Gerät beschädigt werden�
5�4 Schalldämpfer
m Lebensgefahr durch Stromschlag!
Ein Stromschlag kann zu Tod oder schweren Verletzungen führen.
Vor allen Wartungsarbeiten oder vor Öffnen der Servicetür ist das Gerät allpolig vom Netz zu trennen!
- Betreiben Sie das Gerät nicht ohne eine ordnungsgemäße elektrische Erdung.
- Stellen Sie sicher, dass die Einheit an ein Stromnetz mit 30 mA Einzel-RCD angeschlossen ist.
- Unterbrechen Sie immer die Stromzufuhr zum Gerät, bevor Sie irgendeine Art von Service oder Wartung durchfüh-
ren.
Stellen Sie sicher, dass Sie vor der Durchführung von Service und/oder Wartung Schutzhandschuhe und eine
Schutzmaske (min� FFP2) verwenden�
1. Verwenden Sie einen Inbusschlüssel zum Abschrauben der Schrauben. Servicetür entfernen. (Abb.12).
Abb�11
ACHTUNG
m GEFAHR
ACHTUNG
n
Abb�12

DE
DE
Luftreiniger AirPal Go 650/850 H
Montage- und Betriebsvorschrift
13
2. Die Schalldämpfer sind unten dargestellt (Abb.13).
3. Stellen Sie sicher, dass der Schalldämpfer sauber und frei von Fremdkörpern ist. Entfernen Sie Verschmutzungen am
Schalldämpfer mit einem Staubsauger und/oder einem Reinigungsmittel, ohne das Gewebe, das die Steinwolle bedeckt,
zu beschädigenl.
Bitte stellen Sie nach der Reinigung sicher, dass alle Komponenten wieder in ihre korrekte Position gebracht werden�
Das Gewebe des Schalldämpfers ist zerbrechlich, und ein Wartungsstaubsauger könnte zu stark sein� Es kann aus-
reichen, die Oberflächen mit einem Tuch abzuwischen�
Falls das Gewebe am Schalldämpfer beschädigt ist oder falls sich Steinwolle am Schalldämpfer befindet, verwenden
Sie den Schalldämpfer nicht mehr und bestellen Sie einen neuen�
Abb�13
Ventilator
Schalldämpfer
ACHTUNG
ACHTUNG
ACHTUNG

ENGLISH

1
Air purifier AirPal Go 650/850 H
Installation and Operating Instructions
EN
TABLE OF CONTENTS
CHAPTER 1 WARNING AND SAFETY INSTRUCTIONS������������������������������������������������������������������������������������ PAGE 2
1.1 Important information................................................................................................................................... Page 2
1.2 Warning instructions ................................................................................................................................... Page 2
1.3 Safety instructions ....................................................................................................................................... Page 2
1.4 Warranty claims – Exclusion of liability.......................................................................................................... Page 3
1.5 Regulations - Guidelines .............................................................................................................................. Page 3
1.6 Intended use................................................................................................................................................ Page 3
1.7 Receipt........................................................................................................................................................ Page 3
1.8 Storage........................................................................................................................................................ Page 3
1.9 Shipping ...................................................................................................................................................... Page 4
1.10 Disposal....................................................................................................................................................... Page 4
CHAPTER 2 TECHNICAL DATA�������������������������������������������������������������������������������������������������������������������������� PAGE 5
CHAPTER 3 INSTALLATION ������������������������������������������������������������������������������������������������������������������������������ PAGE 6
3.1 Set-up area.................................................................................................................................................. Page 6
3.2 Wheel system .............................................................................................................................................. Page 6
3.3 Power supply connection............................................................................................................................. Page 6
CHAPTER 4 OPERATION ����������������������������������������������������������������������������������������������������������������������������������� PAGE 7
4.1 Operation of rotary control ........................................................................................................................... Page 7
4.2 LED indicators ............................................................................................................................................. Page 8
CHAPTER 5 MAINTENANCE AND SERVICE ����������������������������������������������������������������������������������������������������� PAGE 9
5.1 Maintenance plan ........................................................................................................................................ Page 9
5.2 Components.............................................................................................................................................. Page 10
5.3 Filter .......................................................................................................................................................... Page 10
5.4 Silencer ..................................................................................................................................................... Page 12

Air purifier AirPal Go 650/850 H
Installation and Operating Instructions
EN
EN
2
1�1 Important information
To ensure safety and correct operation please read and observe all of following instructions carefully before proceeding.
This document is part of the product and should be kept accessible as such. Following commissioning, the document
must be handed out to the operator.
mThe electrical connection must be fully isolated from the power supply up to the final assembly!
This unit is not intended for use by persons (including children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction con-
cerning use of the unit by a person responsible for their safety� Children should be supervised to ensure that
they do not play with the unit�
1�2 Warning instructions
The adjacent symbol is a safety-relevant prominent warning label� All safety regulations and/or symbols must
be absolutely adhered to, so that any dangerous situation is avoided�
m DANGER
Indicates dangers which will directly result in death or serious injury if the safety instruction is not followed.
m WARNING
Indicates dangers which will result in death or serious injury if the safety instruction is not followed.
m CAUTION
Indicates dangers which can result in injuries if the safety instruction is not followed.
ATTENTION
Indicates dangers which can result in material damage if the safety instruction is not followed.
1�3 Safety instructions
Special regulations apply for use, connection, operation, transportation and maintenance. Consultation is required in
case of doubt. Further information can be found in the relevant standards and legal texts.
lProtective glasses
Serves to protect against eye injuries.
pEar protectors
Serves to protect against all kinds of noise.
rProtective clothing
Primarily serves to protect against contact with moving parts.
Do not wear rings, chains or other jewellery.
Protective mask
Protective mask protects the airways from small particles, dust, pollen, bacteria and viruses.
nProtective gloves
Protective gloves serve to protect the hands against rubbing, abrasions, cuts or more pro-
found injuries, as well as contact with hot surfaces.
mProtective footwear
Protective footwear serves to protect against heavy falling parts and from slip-ping on slip-
pery surfaces.
Hair net
The hair net primarily serves to protect long hair against contact with moving parts.
With regard to all work on the air purifier AirPal Go 650/850 H , the generally applicable safety at work
and accident prevention regulations must be observed!
• The following must be observed before all cleaning and maintenance work or before opening
the terminal compartment:
– All safety features like fuses, etc� must be correctly fitted and can only be removed for main-
tenance and repair jobs by skilled and authorised service engineers�
– Isolate the unit from the mains power supply and secure against unintended restart!
– The rotating parts must first come to a standstill!
– Once the rotating parts come to a standstill, a waiting time of 5 min� must be observed, as
dangerous voltages may be present due to internal capacitors, even after isolation from the
power supply!
CHAPTER 1
WARNING AND SAFETY
INSTRUCTIONS
m
DANGER
m
m DANGER
m WARNING
m CAUTION
ATTENTION

Air purifier AirPal Go 650/850 H
Installation and Operating Instructions
EN
EN
3
• All plant-related safety regulations must be observed!
If applicable, further country-specific regulations must also be observed!
• Protection against contact must be ensured pursuant to DIN EN 13857 when installed!
Contact with rotating parts must be avoided�
• A uniform inflow and free outlet must be ensured!
1�4 Warranty claims – Exclusion of liability
Our warranty shall not apply if the following instructions are not observed. The same applies for liability claims against
the manufacturer. The use of accessories which are not recommended or offered by Helios is not permitted. Any dama-
ge that may occur is not liable for warranty.
1�5 Regulations - Guidelines
If the product is installed correctly and used to its intended purpose, it conforms to all applicable regulations and EC
guidelines at its date of manufacture.
1�6 Intended use
Do not use the unit at a relatively humidity higher than 70%�
Do not use the unit at temperatures below 5°C and above 40°C�
Do not operate the unit with different utility/mains power then listed on this manual�
AirPal Go 650/850 H are designed to be used in a typical residential/commercial environment. It is for indoor use only and
works with 230V AC supply from a normal utility socket. It can be used for filtering indoor air by means of recirculating it with
the help of the fan installed in the unit and removing the small particles, dust, pollen, bacteria and viruses with the help of air
filters.
Any use other than the intended use is prohibited!
1�7 Receipt
The delivery contains the air purifier AirPal Go 650/850 H.
Unit Article no�
AirPal Go 650 H 00673
AirPal Go 850 H 00671
The scope of delivery also includes the items below;
-Power supply cable, 1 piece
The materials above are attached to the service panel with adhesive tape. (Fig.1)
Please check delivery immediately on receipt for accuracy and damage. If damaged, please notify the carrier immedia-
tely. In case of delayed notification, any possible claim may be void.
1�8 Storage
When storing for a prolonged time, the following steps are to be taken to avoid damaging influences:
Protection by dry, air-dustproof packing (plastic bags with drying agent and moisture indicators). The storage place
must be waterproof, vibration-free and free of temperature variations (ambient temperature limit min/max 0°C/ +40°C).
Damages due to improper transportation, storage or commissioning must be verified and are not liable for warranty.
ATTENTION
ATTENTION
Fig�1

Air purifier AirPal Go 650/850 H
Installation and Operating Instructions
EN
EN
4
1�9 Shipping
All manufactured devices are shipped from the factory after all tests and checks have been carried out before shipment.
The shipping must be carried out by trained and experienced personnel and the necessary safety precautions should be
taken to prevent the overturning and slipping of the device. When shipping the devices, it should be ensured that the weight is
evenly distributed over the four corners.
m Risk of personal injury and equipment damage due to unit tipping over!
Due to its high centre of gravity, the unit can tip over and cause personal injury and material damage.
- When transporting the unit, carefully observe its behaviour and stay clear of any possible hazardous areas.
The unit dimensions and weight of each package can be seen below.
Model Package quantity Dimensions (LxWxH) (mm) Weight (kg)
AirPal Go 650 H 1 410x355x1045 42
AirPal Go 850 H 1 560x515x1160 48
m Material damage due to excessive load!
Before off-loading the units, please ensure that the means of transport/lifting have sufficient capacity for the required
weight.
AirPal Go 650/850 H devices are shipped in the cardboard boxes. (Fig.2)
m The package can be transported by forklift or pallet truck�
- Ensure symmetrical load distribution before lifting the device
- Lift the device slowly
m Risk of personal injury and equipment damage!
The packages may have an eccentric centre of gravity. If the packages are lifted incorrectly, they can be dropped. Falling or
overturned packages may cause serious injury.
1�10 Disposal
Dispose of all components and filters in an environmentally-friendly manner in accordance with the local codes, prac-
tices and guidelines. An authorised specialist waste processing company must dispose of the unit or the individual
components.
The appointed contractor must ensure that the components are separated according to material types.
m DANGER
m CAUTION
Fig�2
m CAUTION
m DANGER
