Hellermann Tyton CUTties-1 User manual

CUTties
Manuel d‘utilisation F
Operating instructions GB
Bedienungsanleitung D

CUTties F
INTRODUCTION
CUTties est un outil manuel de coupe pratique pour colliers
de serrage plastiques.
Cette gamme d‘outils à été conçue pour couper la bande d‘un
collier sans endommager l‘isolant des ls et câbles, et ce en
n‘importe quel endroit : Pas de nécessité d‘atteindre la tête du
collier, souvent inaccessible.
Après utilisation, le CUTties ne laisse aucune chute ni débris
susceptible de polluer l‘environnement de travail si ce
n‘est un unique résidu de taille sufsamment importante
pour être facilement récupéré et jeté par l‘opérateur.
PRÉCAUTIONS À LIRE ATTENTIVEMENT AVANT EMPLOI
• Ne jamais placer le doigt dans la rainure de l‘outil utile
au croisement des lames.
• En cas de problème avec l‘outil, merci de contacter le
SAV ou votre contact habituel HellermannTyton.
• Ne pas démonter l‘outil par vous-même. Le cas échéant,
sa garantie ne saurait être conservée.

CUTties F
CUTties-5
UNS : 110-05002
N° de série : T5-01-0050
T50

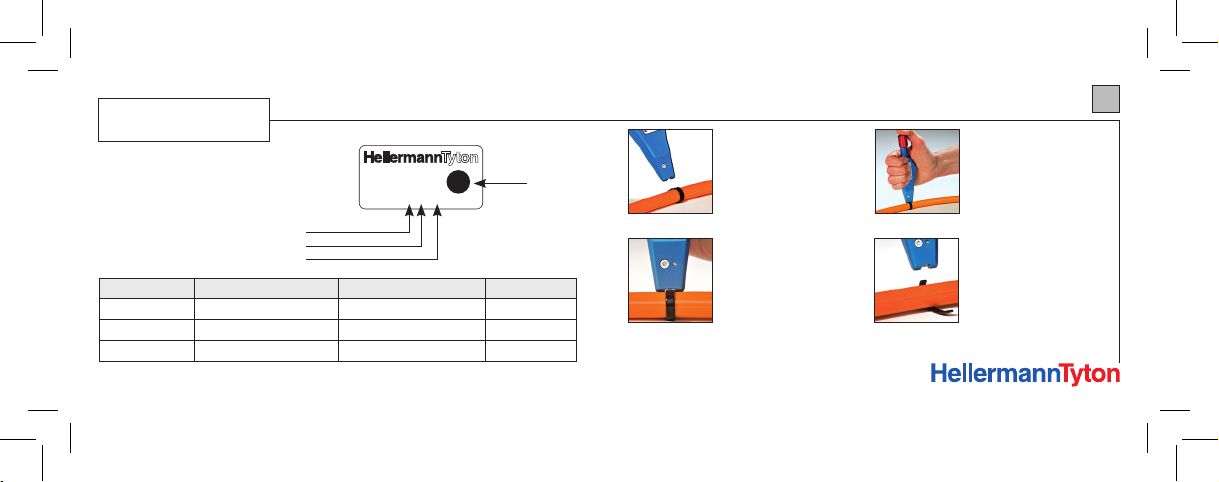

Etape 1
Amenez l’outil au contact
du collier en veillant à
toujours le positionner
à la verticale.
Etape 2
Exercez une légère pression
sur l‘outil pour que la
bande du collier pénètre
dans la gorge prévue à
cet effet.
Etape 3
Appuyez sur le bouton
poussoir de l‘outil tout en
maintenant une certaine
pression.
N° de série
Version
Type d‘outil
Type de
colliers
Entretien et maintenance :
Cet outil ne nécessite aucun entretien particulier
et possède une garantie de 1 an.
CARACTÉRISTIQUES TECHNIQUES
RÉFÉRENCE Pour colliers de largeur Couleurs Article
CUTties-1 2.3 - 2.8 Bleu (BU), Jaune (YE) 110-05000
CUTties-3 3.3 - 3.8 Bleu (BU), Vert (GN) 110-05001
CUTties-5 4.0 - 4.8 Bleu (BU), Rouge (RD) 110-05002
Toutes les dimensions sont en mm et sujettes à modications.
Etape 4
Une fois la bande coupée,
dégagez l’outil et récupérez
le résidu de collier pour
ensuite le jeter.

CUTties
GB
PRODUCT DESCRIPTION
CUTties is the ideal tool for removing plastic cable ties installed
on electrical harnesses. Due to its accuracy it will remove the
cable tie with the highest precision and without damaging
wires and cables. Due to its light weight design and ergono-
mic aluminium body, the CUTties tool is very easy to use and
can be operated using just one hand. HellermannTyton offers

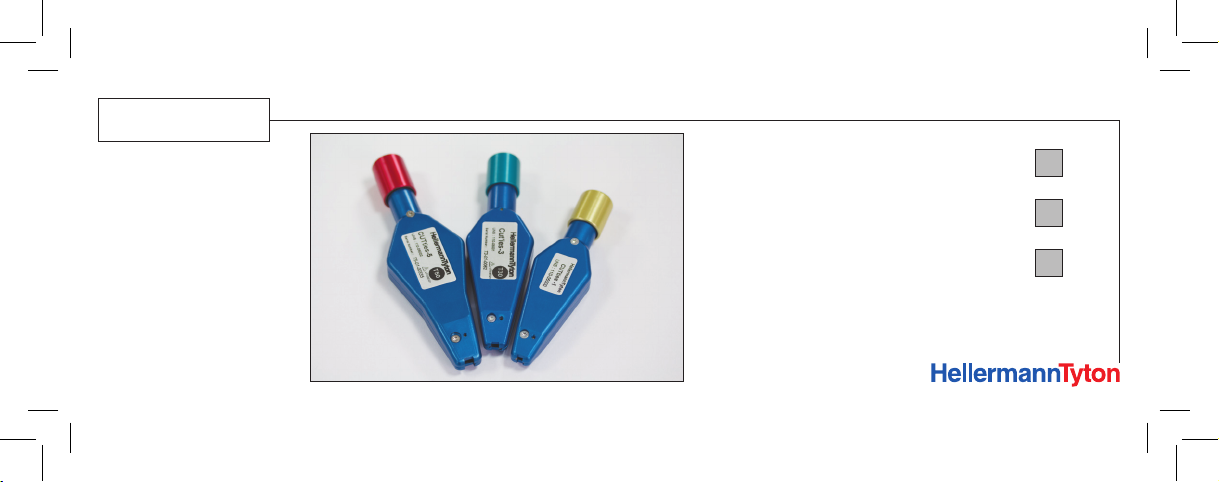

three different sizes for the ultimate cut-off quality. The diffe-
rent sizes are recognisable by the colour of the button on top
of the tool and the number on the lable (1, 3 and 5). By using
the right size CUTties tool it will guarantee that the isolation of
your cable will not be damaged when removing the cable tie.
CAUTION - PLEASE READ CAREFULLY BEFORE USE
• Never place your nger into the groove of the tool whe-
re the blades pass each other.
• In the case of any problems with the tool, please con-
tact the maintenance department or your local Heller-
mannTyton representative.
• Never open the tool yourself - this will invalidate the
warranty.

CUTties
GB
Step 1
Position the tool
perpendicular to the tie.
Step 2
Apply light pressure
in order for the tie
to t into the groove
of the tool.
Step 3
Press the button on top of
the tool whilst maintaining
pressure in order to cut the
strap of the tie.
Serial n°
Revision
Type of tool
Type of
cable tie
Maintenance :
CUTties tools do not require any particular maintenance
and have a warranty of 1 year.
TECHNICAL DATA
Step 4
Release the button and
remove the tool, the tie
is cut.
Type For Cable Tie Width Colours Article-No.
CUTties-1 2.3 - 2.8 Blue (BU), Yellow (YE) 110-05000
CUTties-3 3.3 - 3.8 Blue (BU), Green (GN) 110-05001
CUTties-5 4.0 - 4.8 Blue (BU), Red (RD) 110-05002
All dimensions in mm. Subject to technical changes.
CUTties-5
UNS : 110-05002
N° de série : T5-01-0050
T50

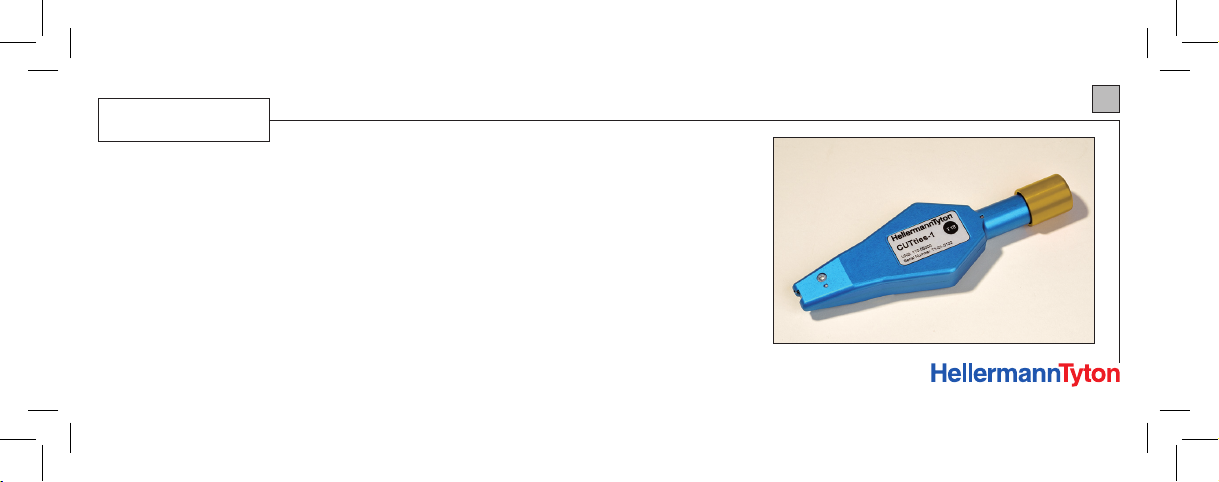

CUTties
D
PRODUKTBESCHREIBUNG
Die Schneidwerkzeuge CUTties wurden für den Einsatz an Kabelbündeln
aller Arten zum Entfernen von Kabelbindern aus Kunststoff entwickelt.
Die Präzisionswerkzeuge sind aus einem leichten, ergonomischen
Aluminiumgehäuse gefertigt und mit einer Hand einfach zu bedienen.
Je nach Kabelbinderbreite und -dicke bietet HellermannTyton drei
verschiedene CUTties in den Größen 1, 3 und 5 an. Sie sind anhand ihrer
farblichen Kappe zu unterscheiden. Das Schneidwerkzeug durchtrennt
nur den Kabelbinder und schont dabei die Kabel. Ein versehentliches
Beschädigen der Isolierungen wie z. B. beim Einsatz eines Seitenschneiders
kann vermieden werden. Dies ist besonders bei dünnen und empndlichen
Kabelisolierungen von großem Vorteil.
SICHERHEITSHINWEISE
Vor Gebrauch aufmerksam durchlesen :
• Vorsicht im Schneidebereich des Werkzeugs. Die Klingen sind sehr
scharf! Berühren Sie nicht das Messer. Verletzungsgefahr!
• Im Falle einer Reklamation kontaktieren Sie bitte direkt Ihre
HellermannTyton Niederlassung vor Ort.
• Das Werkzeug darf nur durch vom Hersteller geschultes
Fachpersonal geöffnet werden. Sollte das Werkzeug durch
unsachgemäßes Öffnen beschädigt werden, verfällt jeglicher
Gewährleistungsanspruch.

CUTties
D
Schritt 1
CUTties über dem
Kabelbinder
in Position bringen.
Schritt 2
Leichten Druck
ausüben.
Schritt 3
Per Daumendruck
den Schneidvorgang
auslösen.
Seriennummer
Version
Typ
Kabelbindertyp
Wartung
Das CUTties Schneidwerkzeug benötigt keine
regelmäßigen Wartungsarbeiten.
Die Gewährleistung beträgt 1 Jahr ab Lieferung.
TECHNISCHE DATEN
Schritt 4
CUTties lösen,
der Kabelbinder
ist durchtrennt.
TYP Für Kabelbinderbreite Farbe Art.-Nr.
CUTties-1 2.3 - 2.8 Blau (BU), Gelb (YE) 110-05000
CUTties-3 3.3 - 3.8 Blau (BU), Grün (GN) 110-05001
CUTties-5 4.0 - 4.8 Blau (BU), Rot (RD) 110-05002
Alle Maße in mm. Technische Änderungen vorbehalten.
CUTties-5
UNS : 110-05002
N° de série : T5-01-0050
T50

CUTties
FContact
Tél. : + 33 (0)1 30 13 80 00
Fax : + 33 (0)1 30 13 80 60
E-Mail : [email protected]
Ou bien votre contact habituel
HellermannTyton
En raison d‘améliorations techniques, les spécications
peuvent être modiées sans avis préalable - Version 2013
GB Contact
Tel. : [phone]
Fax. : [phone]
E-Mail: [email protected]
Or your local HellermannTyton
representative.
Due to technical improvements specications
may be altered without notice - 2013
DKontakt
Tel.: +49 4122 / 701-0
Fax.: +49 4122 / 701-400
E-Mail: [email protected]
Oder die HellermannTyton
Niederlassung in Ihrer Nähe
Technische Änderungen vorbehalten.
Ausgabe 2013
2013 / 009-30003
CUTties-5
UNS : 110-05002
N° de série : T5-01-0050
T50
