Helvex ES-003 User manual

Instalación General / General Installation
concrete drill with Ø 6mm
screw driver
desarmador de plano taladro con broca para
concreto de Ø 6mm
Presente el soporte, verifique la correcta
alineación y marque la ubicación de los
barrenos. / Place support plate verify the
correct alignment and mark the location
of the holes.
Desenrosque los opresores con la llave allen (incluida) y retire el soporte. / Hold down
the plate and unscrew the knobs. 2
1
INSTALLATION GUIDE
GUÍA DE INSTALACIÓN Espejo Luz Led Aumento 3X Touch CR /
Mirror Light Led Magnification 3X Touch
CR
ES-003
fixing kit
kit de fijación
Alimentación 110-130 V~ 60 Hz 2.6 W/ Feed:
Herramienta Requerida / Required Tools Artículos incluidos en su Producto
/ Item Included in your Product
pencil
lápiz
Datos Técnicos / Technical Data
1-08-0881-2
Nota: No instalarse dentro del
área de la regadera. Note: Do not
install inside the shower area.
level
nivel
Allen Wrench
Llave Allen
90°
altura
deseada
desired
height
NPT
FFL
(Nivel de Piso Terminado)
(Finished Floor Level)
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
To reduce the risk of injury or property damage, read all instructions. Before installing the product, please
remember to use safety glasses. Apply building normative for any construction, installation, alteration,
extension or repair. As result of continuous improvement, the product illustration may change in appearance.
ADVERTENCIA / WARNING
Esta guía de instalación aplica al producto en cualquier acabado. / This installation
guide applies to the product in any finish.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
El aparato no debe utilizarse por personas (incluyendo niños) con capacidades físicas sensoriales o mentales
reducidas, o carezcan de experiencia o conocimiento, a menos que reciban supervisión o capacitación.
Los niños deben supervisarse para que no jueguen con el aparato.
The device should not be used by persons (including children) with reduced physical sensory or mental
capabilities, or lack of experience and knowledge, unless they receive supervision or training.
Children should be supervised to not play with the appliance.
[email protected]
Original Spare Parts:
Consultancy and Technical
(52) 55 53 33 94 31
(52) 55 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5913, 5068 y 4815
Service:
(52) 55 53 33 94 21
[email protected]
www.refaccioneshelvex.com.mx

Operación /
Operation
2
Problemas y Soluciones / Troubleshooting
Problema / Problem Causa / Cause Solución / Solution
No se apretaron los tornillos firmemente. / No
screws are firmly tightened.
Apriete firmemente los tornillos (pag. 2, paso 4). /
Tighten the screws (page 2, step 5).
No se apretaron los opresores firmemente. / The
oppressors are not tightened firmly.
Apriete firmemente los opresores (pag. 2, paso 5).
/ Tighten oppressors (page 2, step 6).
El espejo está flojo. /
The mirror is loose
Verifique la correcta alineación y fije
firmemente. / Verify correct alignment
and securely fix.

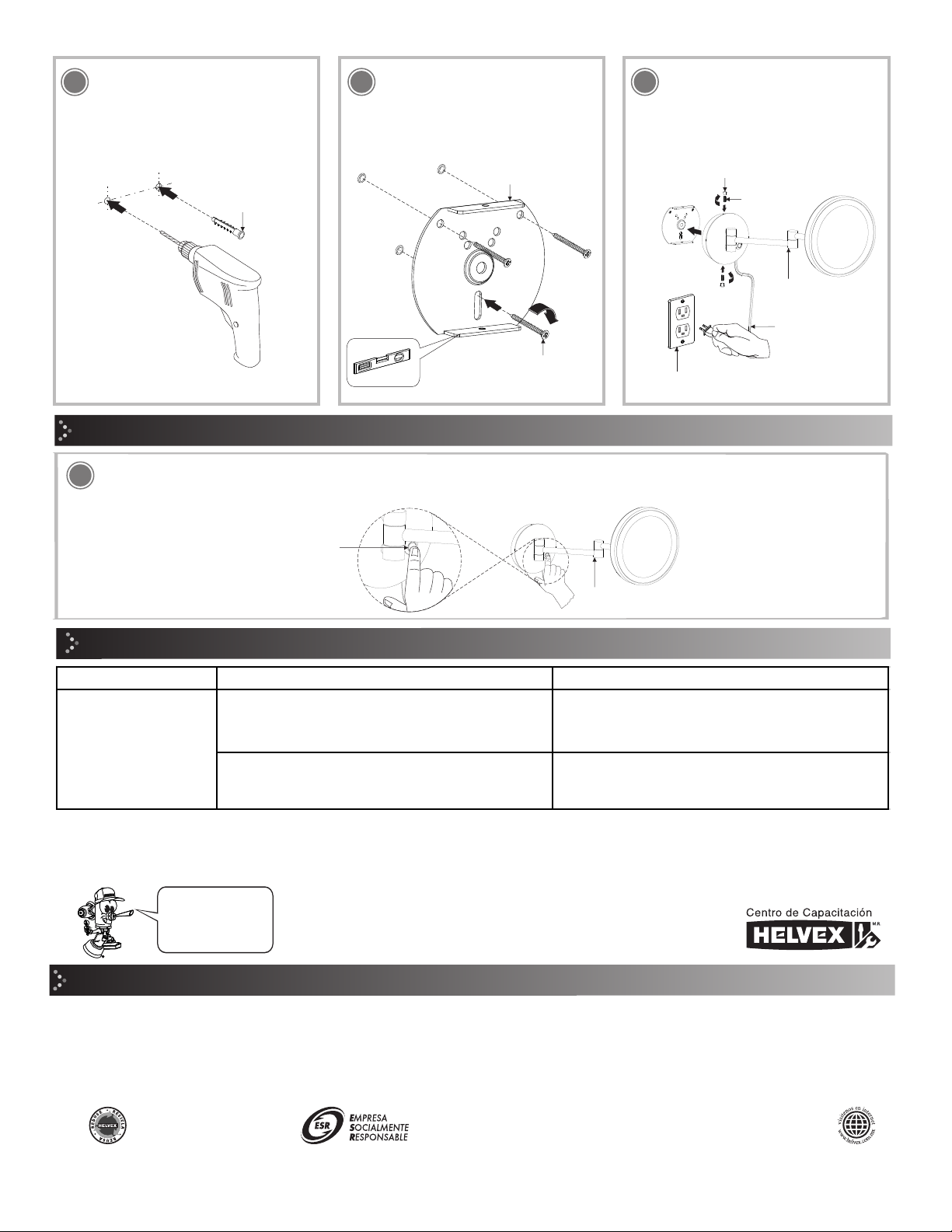

Inserte el espejo armado al soporte,
apriete los opresores, coloque los
tapones y conecte la clavija al contacto. /
Insert the assembly mirror to the support,
tighten the oppressors, install the caps
and connect the plug to the contact.
Barrene con broca para concreto de Ø
6mm e inserte los taquetes (incluidos)
en los barrenos. / Drill with masonry bit
Ø 6mm and insert anchors (provided)
into the holes.
4
35
taquetes
(incluidos)
anchors
(incluided)
soporte
support
pija
screw contacto
contact
cable toma-corriente
cable power outlet
6 Presione el botón iluminado una vez para encender y una vez para apagar, mantener presionado el botón iluminado, para cambiar las
tonalidades de iluminación cíclicamente, deje de mantener presionado para detener el cambio de la iluminación. / Press the illuminated
button once to turn on and once to turn off, press and hold the illuminated button, to change the lighting tones cyclically, stop holding down to
stop the lighting change.
“Si el cordón de alimentación está dañado, este debe de ser reemplazado por el fabricante o su agente de servicio o por personal calificado para evitar el riesgo.” Los
dispositivos usados no deben desecharse con la basura doméstica. En su lugar, utilice el punto de recogida establecido por su lugar de residencia para la devolución
y reciclaje de energía eléctrica y residuos electrónicos. Si es necesario, consulte a su distribuidor. / "If the cord is damaged, it must be replaced by the manufacturer
or its service agent or qualified personnel to avoid risk.” Old devices should not be disposed of with household waste. Instead, use the collection point established by
your place of residence for the return and recycling of electrical energy and electronic waste. If necessary, consult your dealer.
tapón
cap
opresor
oppressor
espejo armado
assembly mirror
espejo armado
assembly mirror
botón
button
HELVEX, S. A. DE C. V. Calzada Coltongo # 293, Col. Industrial Vallejo, Alcaldía Azcapotzalco, C. P. 02300, Ciudad de México.
Hecho en China
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Visite nuestras páginas www.helvex.com.mx para México y www.helvex.com
para el mercado Internacional
It is very important to follow the instructions below to preserve HELVEX products
finishes, shiny and in perfect condition:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finish.
4. It is recommended to clean your product daily.
Visit our pages www.helvex.com.mx for Mexico and www.helvex.com
for the International market.
Recomendaciones de Limpieza / Cleaning Recommendations
