HIDRO-DOMESTICS 3LC33 250A3A Series User manual

R05

- 2 -
INDICE INDEX
ESPAÑOL
Advertencias generales para la seguridad ............................................................................................................Pag. 3
Datos técnicos ......................................................................................................................................................Pag. 4
Figuras y tablas de montaje ..................................................................................................................................Pag. 5
Instrucciones de montaje .......................................................................................................................................Pag. 6
Cerradura hidráulica ..............................................................................................................................................Pag. 6
Mantenimiento .......................................................................................................................................................Pag. 6
Problemas típicos y soluciones .............................................................................................................................Pag. 6
Instrucciones de uso ............................................................................................................................................Pag. 11
ENGLISH
General safety requirements..................................................................................................................................Pag. 7
Technical data........................................................................................................................................................Pag. 4
References to installation.......................................................................................................................................Pag. 5
Installation ..............................................................................................................................................................Pag. 8
Hydraulic locks .......................................................................................................................................................Pag. 8
Maintenance ..........................................................................................................................................................Pag. 8
Typical problems and solutions..............................................................................................................................Pag. 8
Usage instructions ...............................................................................................................................................Pag. 11
FRANCAIS
Règles générales de securité.................................................................................................................................Pag. 9
Données téchniques...............................................................................................................................................Pag. 4
Figures de montage................................................................................................................................................Pag. 5
Instructions de montage .......................................................................................................................................Pag. 10
Serrure hydrauliques ............................................................................................................................................Pag. 10
Entretien ..............................................................................................................................................................Pag. 10
Problemes typiques et solutions...........................................................................................................................Pag. 10
Mode d’emploi ......................................................................................................................................................Pag. 11

- 3 -
ADVERTENCIAS GENERALES PARA LA SEGURIDAD
Este manual de instrucciones de montaje está destinado exclusivamente a profesionales cualificados.
La instalación, las conexiones eléctricas y los ajustes de regulación deben estar hechos de acuerdo con las normativas vigentes en cada país.
Leer atentamente las instrucciones de montaje antes de empezar la instalación del equipo. Una instalación incorrecta puede ser causa de peligro.
El material de embalaje (cartón, plástico poliestileno, porexpán, etc.) debe desecharse sin causar daño al medio ambiente.
No instalar ningún equipo electrónico en ambiente o atmósfera explosiva. La presencia de gas o humos inflamables representa un grave riesgo
para la seguridad.
Antes de instalar el equipo, hacer todas las modificaciones en la puerta necesarias para que no haya peligro de aplastamiento, cizallamiento y
otros posibles movimientos que puedan causar daño alguno.
El fabricante del automatismo no es responsable del incumplimiento de las normas de la puerta automatizada, ni de las posibles deformaciones
que pudiesen ocurrir durante su utilización.
Los dispositivos de seguridad ( fotocélulas, bandas neumáticas, etc.) deben instalarse respetando las normas vigentes. Estos deben proteger
toda la posible zona de aplastamiento, cizallamiento o peligro en general de la puerta o verja automatizada. Aplicar las señalaciones previstas por
las normas vigentes para indicar las zonas peligrosas.
Cada instalación debe llevar en posición visible los datos identificativos de la puerta automatizada.
Colocar un interruptor bipolar en la entrada de corriente, para cortar la corriente en caso de emergencia.
Comprobar la presencia de un interruptor diferencial y un magnetotérmico.
Conectar el equipo y la puerta a la toma de tierra.
DIRECTIVA DE MAQUINAS
Según la Directiva de Máquinas (2006/42/CE) el instalador que automatiza una puerta o cancela, tiene las mismas obligaciones que el constructor
de una máquina, y como tal debe:
-Abrir un libro técnico para la puerta motorizada que deberá contener los documentos indicados en el Anexo V de la Directiva de
Máquinas. (Dicho libro debe ser conservado y puesto a disposición de la autoridad nacional competente durante al menos diez años a
partir de la fecha de construcción de la puerta motorizada).
-Redactar la declaración CE de conformidad de la puerta motorizada según el Anexo II-A de la Directiva de Máquinas.
-Colocar la marca CE sobre la puerta motorizada según el punto 1.7.3 del Anexo I de la Directiva de Máquinas.
DECLARACIÓN DEL FABRICANTE
(Directiva 2006/42/CE, Anexo II, parte B)
Fabricante: Hidro – Domèstics, S.L.
Dirección: C/ Fusteria, 26, 28, 30, 08551 Tona Barcelona – SPAIN
Declara que los sistemas de referencia: 3LC*D*, 3LC*RT*, 4LR*D*, 4LR*RT*
Son construidos para ser incorporados en una máquina o para ser ensamblado con otras máquinas para construir una máquina
considerada por la directiva 2006/42/CE, como modificada.
Es conforme a las condiciones de las siguientes directivas CE:
Directiva de compatibilidad electromagnética 2014/30/UE, como modificada.
Directiva de baja tensión 2014/35/UE, como modificada.
Norma de seguridad para sistemas de transmisiones hidráulicas EN-ISO 4413:2010
Y además declara que no está permitido poner en servicio la maquinaria hasta que la máquina en la cual será incorporada o de la cual será
componente, haya sido declarada conforme a las condiciones de la directiva 2006/42/CE y a la legislación nacional que la transpone.
Tona a 05/10/2016
Jordi Roquet (Director )

- 4 -

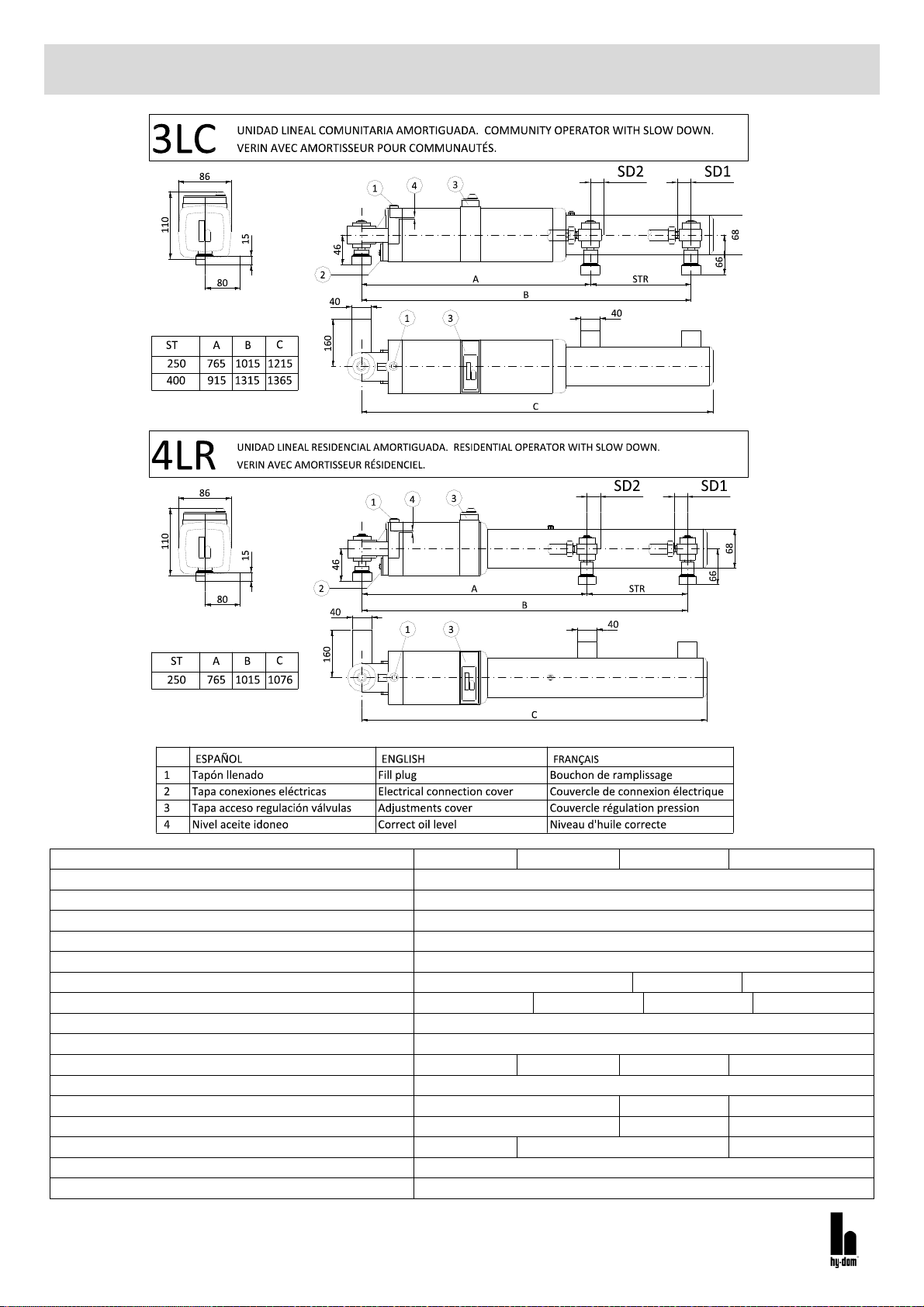

DATOS TÉCNICOS TECHNICAL DATA DONNÉES TÉCHNIQUES
Tipo / Type / Type
3LC33**250A3A*
3LC66**400A3F*
3LC50**400A3A* 4LR33**250A3A*
Tensión / Voltage / Voltage 230 V 50 Hz / 230V 60 Hz / 115V 60Hz
Consumo / Consumption / Consommation 250W
Potencia motor / Motor power / Puissance moteur A- 125W (3000 rpm) F- 125W (1500rpm)
Condensador / Capacitor / Condensateur 10 F (230V 50Hz – 60Hz) 35 F (115V 60Hz)
Protección térmica / Termal cut-out / Disjoncteur thérmique 100 ºC
Velocidad / Speed / Vitesse 12mm/s - 13mm/s 18 – 19 mm/s 12 – 13 mm/s
Intermitencia / Duty / Cycle S2= 35 min. S3=50% S2=20 min S3=50% S2=45 min S3=50% S2= 25 min. S3=35%
Margen Temperatura / Temp. range / Plage de Temperature -20 ºC - +80 ºC
Grado de protección IP / IP Rating / IP Protection IP 44
Peso / Weight / Poids 10 Kg 14 Kg. 13 Kg. 8 Kg.
Caudal / Flow / Débit 33 = 0,33 cc/rev 50=0,50cc/rev 66 = 0,66cc/rev
Presión Máxima / Maximum pressure / Pression maximale 4 Mpa 3,0 Mpa 3,0 Mpa
Fuerza (saliendo/entrando)/ Force (extend./retract.)/Puissance 0 – 7900 / 0 – 6600 N 0-5000 / 0-4000 N 0-5000 / 0-4000 N
Carrera / Stroke / Course 250 mm. 400 mm. 250 mm.
Amortiguación / Damping / Amortisseur SD1 = 16 mm. – SD2 = 12 mm.
Tipo aceite / Fluid to be used / Type d’huile Renolin MR-2835

- 5 -

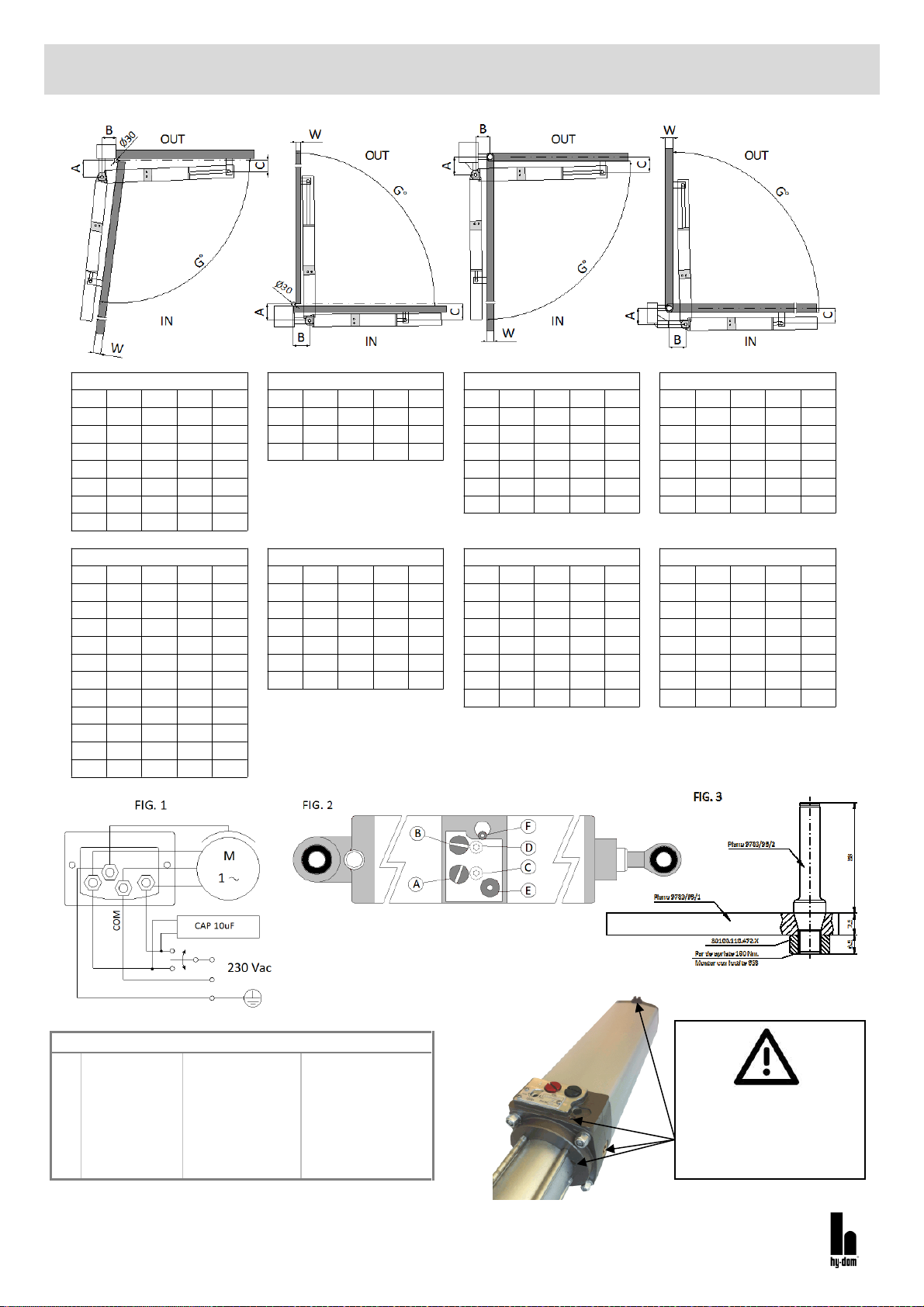

ESQUEMAS MONTAJE MOUNTING DETAILS FIGURES DE MONTAGE
FIG. 2
APresión salir Out pressure Pression extension
BPresión entrar In pressure Pression retraction
CToma inferior Bottom Port Raccord inférieur
DToma inferior Bottom Port Raccord inférieur
EDesbloqueo Emergency release Deverrouillage
FVelocidad Speed Vitesse
ST 250mm.
'G°' 'A' 'B' 'C' 'W'
80° 137 136 120 80
13185° 129 120 80
90° 117 131 110 60
95° 112 126 110 60
126100° 101 50100
125104° 96 95 50
208
203
211
105°
100°
95°
90°
85°
168
161
140
180
192
217
222
80140
140
120 60
80
140
140
80
80
247
ST 400mm.
80°
'G°'
191
'A' 'B'
140
'C' 'W'
80
203110° 133 120 60145110°
105°
100°
165
172
120195
190
194
120
140
60
60
80
8012011714285°
ST 400mm.
90°
95°
85°
217
196
238
'G°'
80°
'A'
277
104°
100°
98
107
90°
95°
131
116
180
186
174
140
140
140
'B'
145
'C'
140
80
80
80
'W'
80
123
122
95
100
117
122
110
110
50
50
60
60
ST 250mm.
80°
'G°'
158
'A'
112
'B'
120
'C'
80
'W'
105°
100°
149
169
201
197
145
160
60
80
5013512113885°
ST 400mm.
90°
95°
85°
201
185
206
'G°'
80°
'A'
212
90° 122
197
197
211
180
170
180
'B'
227
'C'
180
80
80
80
'W'
80
128 115 40
ST 250mm.
80°
'G°'
146
'A'
127
'B'
135
'C'
50
'W'
-909530880°
110° 158 185 90
23095°
100°
105°
206
182
90°
85°
264
293
90150
162
175
90
90
123
100
90
90
-
-
-
-
-
-
ST 250mm.
ST 400mm.
809117280°
'G°' 'A' 'B' 'C'
100°
105°
95°
115
100
122
85°
90°
156
139
114
120
116
70
70
80
99
108
80
80
'G°' 'A' 'B' 'C'
-
'W'
-
-
-
-
-
'W'
90110° 70122 -
109
125
135
97130°
115°
125°
120°
80197 -
80
80
80192
196
193
-
-
-
Cuidado no tocar!
Caution do not touch!
Attention ne touchez pas!

- 6 -
INSTRUCCIONES DE MONTAJE
INSTALACIÓN
Existen 4 tipos de montaje en este tipo de puertas: Ver pag. 5.
Según el ángulo “G” que nos interese abrir tendremos que variar las cotas de “A” , “B” y “C” tal como se indica en la pag. 5. “ST250” y
“ST400” simboliza la carrera de la unidad.
PROCEDIMIENTO
1. Escoger la colocación del montaje a una altura donde la puerta tenga una superficie rígida para fijar el soporte delantero.
2. Colocar el soporte trasero según las dimensiones indicadas en la pag .5.
3. Colocar la unidad en el soporte trasero y eléctricamente extender la unidad hasta final de recorrido. Para conectar la unidad , desmontar la
tapa (Marca 2 página 4) que da acceso a los terminales del motor y conectar tal como indica la fig 1.
4. Atornillar la rótula delantera con su contratuerca hasta que queden 5mm. de rosca. Con la puerta cerrada, colocar el soporte delantero con
la dimensión “C” indicada en la pag. 5 y marcar sobre la puerta donde debe ir fijado. La unidad deberá estar nivelada horizontalmente.
5. Una vez marcada la colocación en la puerta quitar la unidad y proceder a fijar definitivamente. Es muy importante desmontar la unidad
puesto que si no podemos dañar el eje cromado.
6. Antes de volver a colocar la unidad, engrasar los pivotes, montar y comprobar manualmente que funciona correctamente, si es así
procederemos al ajuste.
7. Seguidamente ajustar las válvulas limitadoras de presión, que se encuentran debajo de la tapa (marca 3 página 4). Dichas válvulas deben
ajustarse aproximadamente atornillando una vuelta más de lo mínimo para que la unidad empiece a moverse. La válvula (marca A fig. 2)
de color rojo controla la presión de salida del eje y la válvula (marca B fig. 2) de color verde controla la presión de entrada del eje. En
unidades con bloqueo la presión de abertura debe ser siempre superior a la de cierre. En unidades con bloqueo disponemos de ajuste de
velocidad (marca F fig.2) debe ajustarse a pasos de 90º y nunca debe aflojarse más arriba del rebaje del cuerpo de válvulas.
8. Ajustaremos los tiempos del cuadro de maniobra, hasta que el tiempo de funcionamiento exceda en unos 4 seg. el tiempo de recorrido
total.
9. Para terminar de ajustar el punto de cierre de la puerta se puede entrar o sacar unos milímetros la rótula delantera. ( Para entrar o sacar
la rótula, nunca debe sujetarse el eje con herramientas que puedan rayarlo ).
CERRADURA HIDRÁULICA
-Conectaremos el tubo hidráulico que viene desde la cerradura hidráulica a la toma “D” de la fig. 2, si abre hacia dentro y a la toma “C”, si
abre hacia fuera.
MANTENIMIENTO
-Una vez cada 6 meses comprobar el nivel de aceite. Debe estar entre las marcas señaladas por la marca 4 de la página 4.
-Una vez cada año o cada 250 mil ciclos debe cambiarse el aceite.
-Cada 5 años se recomienda cambiar todas las juntas.
-Cada año y cada vez que se saque y vuelva a montar la unidad se deben engrasar los pivotes de sujeción de la unidad. Si la unidad
esta a la intemperie esta operación debe realizarse con mayor frecuencia.
PROBLEMAS TÍPICOS Y SOLUCIONES
-El motor funciona, pero la puerta no se mueve o lo hace muy lentamente: Las válvulas limitadoras de presión están demasiado bajas.
-La puerta se mueve a golpes o la amortiguación casi no se nota: Las válvulas limitadoras de presión están demasiado altas.
-La puerta no cierra completamente: comprobar que el tiempo de funcionamiento es suficiente, si así es, desenroscar la rótula hasta que
la puerta cierre y presione ligeramente.

- 7 -
GENERAL SAFETY REQUIREMENTS
This instruction manual is intended solely for use by qualified professionals.
The installation, electrical connections and adjustments must be made in accordance with the current legislation in each country.
Carefully read the instructions before starting to install the equipment. Incorrect installation can be dangerous.
Packing material (Plastic, expanded polystyrene, etc.) should be disposed of without causing environmental damage and should be kept out of
the reach of children, as it is potentially dangerous.
Do not install electrical equipment in an explosive environment or atmosphere. The presence of gas or inflammable fumes represents a severe
security risk.
Before installing the equipment, make all necessary modifications to the door/gate to ensure that there is no risk of crushing, cutting or any
other possible movement that could cause harm.
The manufacturer of the equipment is not responsible for the automated door/gate not meeting the relevant safety standards, nor for the
possible deformations that could occur during use.
Safety devices (photo-electric cells, pneumatic strips, etc.) should be installed in accordance with the current safety standards. These safety
devices should be installed such as to avoid any possible crushing, cutting or danger in general by the door/gate that is being automated. Apply
the relevant warning sings as per the current standards to indicate the potential danger areas.
Each installation should have clearly visible identification information of the automated door/gate.
Install a two-pole switch at the power supply to turn off the supply in case of emergency.
Check that there is a differential and thermal cut-out.
Always earth the equipment and the door/gate.
MACHINERY DIRECTIVE
According to the Machinery Directive (2006/42/EC) The installer of a door/gate has the same obligations as the manufacturer of a machine and,
as such, must :
-Create a technical report for the motorised door/gate which must include the documents specified in Appendix V of the Machinery
Directive. (This technical record should be conserved and made available to the relevant national authority for at least ten years from
the date of manufacture of the motorised door/gate.
-Produce the CE conformity declaration for the motorised door/gate as per Appendix II-A of the Machinery Directive.
-Put the CE mark on the motorised door/gate as per clause 1.7.3 of Appendix I of the machinery Directive.
DECLARACIÓN DEL FABRICANTE
(Directive 2006/42/EC, Appendix II, part B)
Manufacturer: Hidro – Domèstics, S.L.
Address: C/ Fusteria, 26, 28, 30, 08551 Tona Barcelona – SPAIN
Declares that the systems with part numbers: 3LC*D*, 3LC*RT*, 4LR*D*, 4LR*RT*
-Are built to be used in a machine or to assemble with other machines to build a machine considered by the Directive 2006/42/EC, as
modified.
-Conform to the conditions of the following CE Directives:
Electro-magnetic compatibility Directive 2014/30/UE, as modified.
Low tension directive 2014/35/UE, as modified.
Safety standard for hydraulic transmission systems EN-ISO4413:2010.
And also declares that it is not permitted to use the machinery until such time as the machine in which it is to be used, or of which is component
part, has been declared in conformity with the conditions of the directive 2006/42/EC and any relevant national legislation.
Tona a 05/10/2016
Jordi Roquet (Director )

- 8 -
MOUNTING INSTRUCTIONS
INSTALLATION
For this type of gate there are two mounting types: (see Pag. 5 )
Depending on the required opening angle “G”, select dimensions “A”, “B” and “C” to suit as per Pag. 5. “ST250” and “ST400“ symbolize the
stroke of the operator.
PROCEDURE
1. Choose a mounting position at a height where the gate has a rigid surface to mount the front bracket.
2. Fit the rear bracket as per dimensions indicated in Pag. 5.
3. Fit the operator on the rear bracket and electrically extend the operator fully. To connect the operator, remove the electrical connection
cover and connect as per fig. 1.
4. Screw in the rod-end, with is lock nut, until there is 5mm. thread left. With the gate closed, position the front bracket with dimension “C” as
per pag. 5 and mark its position on the gate, ensuring the operator is completely level.
5. Remove the operator and fix the front bracket in its required position. It is important to remove the operator at this stage to avoid damage
to its chromed rod.
6. Before re-fitting the operator, grease the bracket pivot pins, assemble and check manually that it works correctly. If so, proceed to adjust
the operator.
7. We start by un-screwing the pressure adjustments the maximum possible, while still allowing the unit to move (see point 8). Adjust the
closed position of the gate by screwing in or out the rod end ( be very careful not to damage the rod of the operator with tools which could
scratch it).
8. We then adjust the opening and closing times of the control card such that the motor runs for approximately 4 seconds more than the
required for the full stroke in each direction.
9. We then proceed to adjust the pressure adjustments (under the key-locked plastic cover on the top of the operator). These should be
screwed-in approximately one turn more than the pressure required for the operator to start to move, as this guarantees the maximum
safety for the user. The green valve “B” controls the pressure for the rod retracting and the red valve “A” the pressure for the rod
extending. For operators with check valves, the opening pressure should always be higher than the closing pressure.
HYDRAULIC LOCK
-The hose from the hydraulic lock should be connected to port “D” (see Fig. 2) for gates which open inwards, and to port “C” for gates
which open outwards.
MAINTENANCE
-The oil should be changed every 2 years or every 250,000 cycles.
-Every year and every time the operator is removed, the pivot pins on the brackets should be greased. This should be done more often
for operators in wet conditions.
TYPICAL PROBLEMS AND SOLUTIONS
-The motor runs, but the gate does not open or close: the relevant pressure adjustment is set too low.
-The gate opens in a jerky manner, or the damping doesn’t work: pressure adjustments set to high.
-The gate doesn’t close completely: check motor time sufficient and, if so, unscrew rod end to suit.

- 9 -
RÈGLES GÉNÉRALES DE SÉCURITÉ
Ce manuel d’instructions est uniquement destiné à l’usage des professionnels qualifiés.
L’installation, les connexions électriques et la mise en service doivent être réalisés en accord avec la législation en vigueur dans chaque pays.
Lisez attentivement les instructions avant de commencer l’installation du matériel. Une mauvaise installation pourrait être dangereuse.
Les emballages ( plastiques, polystyrènes, … ) doivent être jetés sans causer de dommages environnementaux et être tenus à l’écart des
enfants car ils sont potentiellement dangereux.
N’installez pas le matériel électrique dans une atmosphère ou un environnement explosif. La présence de gaz ou de fumée inflammable
représente un risque sévère pour la sécurité.
Avant l’installation, effectuez les modifications nécessaires à la porte/barrière a fin de s’assurer qu’aucun risque d’écrasement, de coupure ou
tout autre mouvement possible n’entraîne de préjudice.
Le fabricant de ce matériel n’est nullement responsable de l’automatisation des portes/grilles, installées sans prendre en considération les
conseils de sécurité, ni des déformations possibles causées par un mauvais placement.
Les accessoires de sécurité ( photocellules électriques, boudins pneumatiques, ... ) seront installés en rapport avec les règles de sécurité en
vigueur. Ces accessoires de sécurité seront installés en rapport avec les règles de sécurité en vigueur. Ces accessoires de sécurité seront
utilisés de manière à prévenir toute possibilité d’écrasement, de coupure ou de tout danger que comporte l’automatisation d’une porte. Signalez
par un panneau le fait que la porte soit automatisée et les risques de dangers potentiels que cela implique.
Chaque installation doit avoir une étiquette d’identification visible de l’automatisme.
Installez un interrupteur bipolaire pour couper le courant en cas d’urgence.
Contrôlez qu’il y a un différentiel et un protection thermique.
Raccordez toujours le matériel à la terre.
DIRECTIVES SUR L’AUTOMATISATION
En accord avec la directive (2006/42/EC) sur l’automatisation, l’installateur d’une porte/barrière a les mêmes obligations que le fabricant de
l’automatisme et doit donc:
-Etablir un dossier technique sur la porte/barrière motorisée incluant les documents spécifiés en appendice V sur la directive de
l’automatisation . (Ce dossier technique sera conservé jusqu’à 10 ans après la date de fabrication de la motorisation et pourra être
présenté aux autorités nationales du pays).
-Etablir le certificat de conformité CE pour la motorisation comme pour l’appendice II-A de la directive sur l’automatisation.
-Appliquer la marque CE sur la porte/barrière automatisée (cf. clause 1.7.3 de l’appendice I de la directive sur l’automatisation).
DECLARACIÓN DEL FABRICANTE
(Directive 2006/42/EC, Appendice II, partie B)
Fabricant: Hidro – Domèstics, S.L.
Adresse: C/ Fusteria, 26, 28, 30, 08551 Tona Barcelona – SPAIN
Déclare que les systèmes portant les numéros suivant: 3LC*D*, 3LC*RT*, 4LR*D*, 4LR*RT*
-Sont conçus pour être utilisés dans une machine ou être assemblés avec d’autres machines pour construire une machine définie par
la directive 2006/42/EC.
-Sont conformes aux conditions des directives CE suivantes:
Compatibilité électromagnétique: directive 2014/30/UE.
Basse tension: directive 2014/35/UE.
Critères de sécurité pour systèmes de transmission hydraulique EN-ISO4413:2010.
Et déclare également qu’il n’est pas permis d’utiliser le matériel avec d’autres composant qui ne sont pas conforme aux conditions que
demande la directive 2006/42/EC et toute autre législation nationale.
Tona a 05/10/2016
Jordi Roquet (Director )

- 10 -
INSTRUCTIONS DE MONTAGE
INSTALLATION
Pour ce type de barrière, il existe deux types de montage: (voir Pag. 5)
Suivant l’angle d’ouverture « G » nécessaire, choisissez les côtes « A », « B » et « C » comme décrit sur le Pag. 5. « ST250 » et « ST400 »
symbolisent la course de l’opérateur.
PROCÉDURE
1. Choisissez une position de montage à une hauteur où la barrière à une surface rigide pour la fixation du support avant.
2. Placez le support arrière suivant les dimensions indiquées dans le pag. 5.
3. Placez l’opérateur dans le support arrière et étendez électriquement le vérin. Pour connecter l’opérateur, enlevez le couvercle de
connexion électrique et connectez selon Fig. 1.
4. Vissez la rotule dans l’extrémité de la tige du vérin jusqu’à ce qu’il reste 5 mm de pas de vis. Fermez complètement et placez le support
avec la dimension « C » comme sur le pag. 5 et marquez sa position sur la barrière. Assurez-vous que l’opérateur est complètement de
niveau et que la tige est complètement sortie (ralentissement compris).
5. Enlevez l’opérateur et fixez le support avant du vérin dans sa position requise. Il est important d’enlever l’opérateur à ce stade pour éviter
tout dommage à sa tige chromée.
6. Avant de réajuster l’opérateur, graissez les pivots du vérin, montez le vérin et vérifiez manuellement que la porte fait tout le parcours
souhaité. Si c’est le cas, procédez à l’ajustement du piston.
7. Commencez par un dévissage des soupapes limitatives de pression rouge et verte en laissant juste la force nécessaire pour permette au
piston de bouger (voir point 8). Ajustez la position de fermeture de la barrière en vissant ou dévissant la rotule (soyez vraiment prudent
pour ne pas endommager la tige de l’opérateur avec des outils qui pourraient la rayer).
8. Ensuite, ajustez les temps d’ouverture et fermeture du coffret de commande de façon à ce que le moteur tourne approximativement 4
secondes de plus que le temps requis pour le mouvement entier dans chaque direction.
9. Procédez ensuite au réglage de force par les 2 vis de pression (sous le couvercle plastique du déverrouillage sur le dessus de
l’opérateur). Elles doivent être vissées approximativement un tour de plus que la pression nécessaire pour que l’opérateur puisse
commencer à bouger, cela garanti ainsi le maximum de sécurité pour l’utilisateur. La valve verte « B » contrôle la pression lors de la
rentrée de la tige et la valve rouge « A » la pression lors de la sortie de la tige. Pour les opérateurs avec valves-contrôle, la pression
d’ouverture doit toujours être plus élevée que la pression de fermeture.
SERRURE HYDRAULIQUE
-Le tuyau venant de la serrure hydraulique doit être connecté au raccord « D » (voir Fig.2) pour les barrières s’ouvrant vers l’intérieur, et
au raccord « C » pour les barrières s’ouvrant vers l’extérieur.
ENTRETIEN
-L’huile doit être changée tous les 2 ans ou tous les 250.000 cycles.
-Chaque année et chaque fois que l’opérateur est enlevé, les pivots des vérins doivent être graissés. Cela doit être fait plus souvent
pour les opérateurs exposés aux pluies fréquentes.
PROBLÈMES TYPIQUES ET SOLUTIONS
-Le moteur fonctionne, mais le porte ne s’ouvre/ferme pas : la pression est réglée de façon trop faible.
-La barrière ouvre d’une manière saccadée ou le ralentissement ne fonctionne pas: le réglage de la pression est trop fort.
-La barrière ne ferme pas complètement : contrôlez le temps de travail. Contrôlez le bon réglage de la rotule.

- 11 -
INSTRUCCIONES DE USO
En unidades sin bloqueo (3LC*D*, 4LR*D*) para utilizar la puerta cuando haya un fallo de corriente, procederemos como si de una puerta sin
automatizar se tratara, pero tendremos que empujar ligeramente más debido al rozamiento de las unidades.
En unidades con bloqueo (3LC*RT*, 4LR*RT*) para utilizar la puerta cuando haya un fallo de corriente, procederemos como sigue.
-Desde el interior de la puerta abriremos la tapa con llave que hay sobre la unidad, dentro encontraremos una llave allen.
-Coger dicha llave e introducirla en el tornillo marcado como “E” de la fig. 2 y desenroscar 1 vuelta.
-Abrir la puerta.
-
Si queremos poder volver a utilizar la puerta automáticamente siempre debemos volver a reapretar el tornillo “E“ de la fig. 2.
USAGE INSTRUCTIONS
In case of loss of current it is possible to move gates with operators without check valves (3LC*D*, 4LR*D*) as a non automated gate,
although it requires a little more force to overcome the friction of the operator.
In the same event for gates fitted with operators with check valves (3LC*RT*, 4LR*RT*), it is first necessary to over-ride the check valves.
This is done as follows:
-Unlock and remove the plastic cover on top of the operator.
-Use the enclosed allen key to unscrew the screw marked “E” (see Fig. 2) one full turn.
-Move the gate.
-
To operate the gate automatically again, once power has been restored, The screw “E” must be retightened.
MODE D’EMPLOI
Pour les vérins réversibles (3LC*D*, 4LR*D*). En cas de panne de courant, il est possible de faire fonctionner manuellement la barrière,
quoique cela requière un peu plus de force (pour vaincre la friction de l’opérateur).
Pour les vérins autoblocants (3LC*RT*, 4LR*RT*). Dans ce cas, il est nécessaire de déverrouiller le vérin. Cela ce fait comme suit :
-Ouvrez et enlever le couvercle de plastique sur le dessus de l’opérateur.
-Utilisez la clef allen inclue pour dévisser légèrement la vis « E » (voir Fig. 2).
-Ouvrez la barrière.
-
Pour rendre la barrière à nouveau automatique, une fois que l’électricité est restaurée, la vis « E » doit être resserrée.

Hidro-Domestics S.L.
Pol. Ind. Les Goules – C.Fusteria 26-30
08551 Tona – Barcelona (Spain)
Telf. [phone]
[email protected]
Manual de instalación 3LC* - 4LR*
Installation manual operator 3LC* - 4LR*
Manuel d’instalation operateur 3LC* - 4LR*
