HiFiDiy Titans Athena User manual

使用手册
/ Manual

1
1.1 1.3 1.2
2.1 2.2 2.3
2.4 2.5 2.6 2.7 2.8

2
产品手册附件
SUPPLLEMENT TO PRODUCT MANUAL
这个文件涉及的是其在中华人民共和国境内进口或者销售的电子信息产品
Include this documen t with all El ectronic In formation P roducts imp or ted or sold in the Peopl e’s Republic of Chin a
有毒有害物质
Toxi c and Hazardous Su bstan ces and E lements
Lead
(Pb)
铅
Mercury
(Hg)
汞
Cadmium
(Cd)
镉
Hexavale
Chromium
(Cr(VI))
六价铬
Polyb romin ated
biphenyls
(PBB)
多溴联基 多溴二基醚
Polyb romin ated
diphenyl ethers
(PBDE)
Part Name
部件名称
Circuit Module s
Plastic and Po lymeric par ts
电路模块
Cables & Cable Assembli es
电缆及电缆组件
Metal P ar ts
金属部件
塑料和聚合物部件
All parts named i n this tabl e with an X are i n complia nce with the European Union's RoHS Leg islatio n
"Direct ive 2002/ 95/EC of the Europea n Parliam ent and of th e Council o f 27 Januar y 20 03 on the
restricti on of the use of certain hazar dous subs tances in e lectrical a nd electr onic equi pment."
O:
X:
X
Indicates that this toxic or haz ardous su bstance contained in a ll of the hom ogene ous mater ials for this
part i s below the limit requirement in SJ/T11363-200 6.
表示该有毒有害物质 在该部件所有物质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下
Indicates that this toxic or haz ardous su bstance contained in a t least one o f the homogeneou s materia ls
used for this part is above the lim it requir ement in SJ /T1136 3-2006
表示该有毒有害物质 至少在该部件的某一物质材料中的含量超出SJ/T11363-2006标准规定的限量要求
The Environmenta lly Fri endly Use Period (EF UP) for all e nclosed p roducts and their
part s are per the s ymbol shown here, un less ot herw ise marked. Ce rtai n parts may
have a di fferent EFUP (for example, batter y modules ) and so are ma rke d to reflec t such.
The Environmenta lly Fri endly Use Period is va lid only wh en the prod uct is oper ated
under the c onditio ns defined in t he produc t manual.
除非另外特别的标准，此标准为针对所涉及产品的环保使用期标志。某些零部件
会有一个不同的环保 使用期（例如,电池单元模块）贴在其产品上。
此环保使用期限只适 用于产品是在产品手册中所规定的条件下工作。

前言 亲爱的用户：
感谢您 购买Titans系列的Athena，并恭喜 您
慧眼独具选择了这台独一无二的超低抖动数
字界面。
衷心期 望这台崭新 的Titans系列Athena，能
带给您许多高保真音乐的体验和乐趣。
我们建议您先阅读本手册，以便正确使用此
台数字界面的所有功能。
本说明书以完全无氯漂白的纸张印制。这种纸张的制程
降低了排放到水道的毒素，进而保护了我们的环境。
3/前言

4/警告 提 示
警告提示
仅能 使 用建议 的 配件， 以避免 干 扰、短
路或电击。
请勿让器材暴露在湿气或雨水中。
请勿尝试拆除机身零件(外盖)：专业修理
工作仅能由获得授权的维修单位执行。
法律提示
请遵守著作权法。未经授权自行转载或
公开播放转录媒体，例如经由录影带、
CD、他人发行或寄送的内容，皆 有可能
违反著作权法。
此点对于所有附赠的软体亦然。
其他在本说明里提到的商标、公司及产
品 名 称 皆 为 相 关 公 司 的 商 标 及 注 册 商
标。
电子装置的
废弃处置
(适用于欧盟以及其他有独立回
收系统的欧洲国家)
本装置包含电子组件，因此不得弃置于
一般的家庭垃圾内！必须送到由地方政
府设置的资源回收点所提供的免费的服
务。
其他和本主题相同的资讯，可从当地政
府、废弃物处理公司或在购买产品的商
店处得知。

5/各部 名 称
各部名称 前视图 后视图
1.1 USB线缆驳接
1.2 外部直流驳接
1.3 外部交流驳接(优先)
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
电源输入插头（115V/230V）
电源开关
电源保险丝（400mA/200mA）
USB2.0接口（高速必须）
四芯卡农公头,
4脚驳接电源正级(6V - 12V),
1脚驳接电源地，2和3脚不接.
三芯卡农头,
1脚接地，2脚热端，3脚冷端.
隔离设计, 110Ω阻抗.
RCA接口，隔离设计，75Ω阻抗
BNC接口，隔离设计，75Ω阻抗
视图见前面页面

6/产品 介 绍 及 参数
介绍 参数
雅典 娜是一 款高性 能异步 处理USB2.0高 速
音频接口, 设计为高保真音频欣赏或数字测
试信号源。最高支持量化深度为32bit, 最大
支持采样率为192kHz，并且支持DSD 。
操作系统支持 使用专用驱动可支持视窗XP 7和 8,32bit/64bit
苹果MAC OS X 和 Linux 免驱动(*)
(*Linux版本众多, 不能保证完美兼容所有系统)
：
量化深度 USB输入支持最高32bit
数字输出最高24bit(标准限制)
：
采样率支持 44.1kHz/88.2kHz/176.4kHz/48kHz/96kHz/192kHz
：
采样率误差 低于+/-3ppm @25摄氏度
低于+/-10ppm @-10摄氏度到60摄氏度
：
：
本地晶振相位抖动 低于0.6pS rms @10Hz 到1MHz 带宽
：
优于0.00001%（24bit / 192kHz）
THD+N 测试
采样抖动 300pS 典型值
(10Hz到20kHz带宽, 三米AES线缆)
：
* 需要DAC支持DOP
*

7/抖动 测 试
抖动测试(24Bit/192kHz):
0.3nS RMS Jitter @ 10Hz - 24kHz 带宽(三米AES线)

8/失真 测 试
THD+N 测试 (24Bit/192kHz):

Foreword
This manual has been printed on 100% chlorine free bleached
paper. The complex manufacturing process eases the burden on
the water system and thus helps to protect our environment.
9/Foreword
Dear Customer,
Congratulations and thank you for making one of
the best choices you will ever make for your Hi-fi
career - choosing the Athena of Titans, one of the
finest superior low-jitter digital interface.
We sincerely hope that this whole new Athena of
Titans will bring you outstanding listening pleasure.
To fully appreciate the capabilities of the Athena,
please read the following manual carefully and
completely before using the product.

10/Notes
WARNING MESSAGES LEGAL NOTES
DISPOSAL
ELECTRONIC
EQUIPMENT
Use exclusively recommended accessories to
prevent faults, short circuits or electric shock.
Do not expose the unit to moisture or rain.
Do not attempt to remove parts of the body (covers);
specialist repairs can be carried out only at autho
rized ser vice centers
Please ensure that you obser ve copyright laws.
The recording and publication of pre recorded
media such as tapes, CDs or other published or
broadcast material may contravene copyright laws.
This also applies to all of the software supplied.
Other names, company or product names referred
to in this manual are trademarks or registered
trademarks of the relevant companies.
(Applies within the eU, and for other european
countries with separated waste collection systems)
This device contains electronic components and
therefore may not be disposed of as general
household waste. Instead it should be disposed
of at a recycling collection point provided by
the local authority. This costs you nothing.
You local authority or waste disposal authority, or the
shop where you bought this device, can provide you
with further information on this issue.

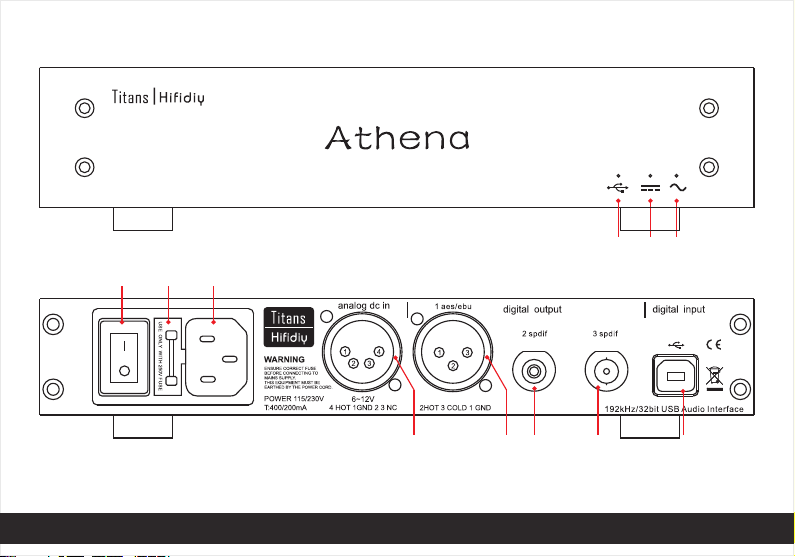

11/Navigating the panels
NAVIGATING
THE PANELS
Front Panel Rear Panel
1.1 USB Signal Indicator
1.2 DC Power Indicator
1.3 AC Power Indicator
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
Power Input（115V/230V）
Power Switch
Power Fuse（400mA/200mA）
USB2.0
XLR4 Male,
pin4-hot (6V - 12V),
pin1 - ground, pin2 and pin3 -NC.
XLR3 Male,
pin1 - ground, pin2 - hot,
pin3 - cold, isolated, 110 Ohm.
RCA, isolated, 75 Ohm.
BNC, isolated, 75 Ohm.
Illustrations inside front
DC and AC auto detective.
AC has priority over DC.

12/Introduction
Introduction Specifications
Athena is a power ful asynchronous USB2.0
high speed audio interface for hi-end or
measurement application. Input word lengths
up to 32 bit and sampling rates up to 192kHz
are supported,And sppport DSD.
OS: Windows XP 7 and 8,32bit/64bit
MAC OS X and Linux
Input, 32 bit
Output, 24 bit (IEC60958 Standard Limit)
44.1kHz/88.2kHz/176.4kHz/48kHz/96kHz/192kHz
Typical 300pS
(10Hz - 24kHz bandwidth,
Van Damme Super Green Cable, three metres )
Less than +/-3ppm @ 25℃ ;
Less than +/-10ppm @ -10℃ to +60℃
Less than 0.6pS RMS @ 10Hz - 1MHz bandwidth
< 0.00001%（24bit/192kHz）
Word Lengths :
Sample Rate :
Sample Jitter:
Sample Rate Deviation:
Local XO Phase Jitter:
THD+N：
*
*DAC needs suppor t DOP

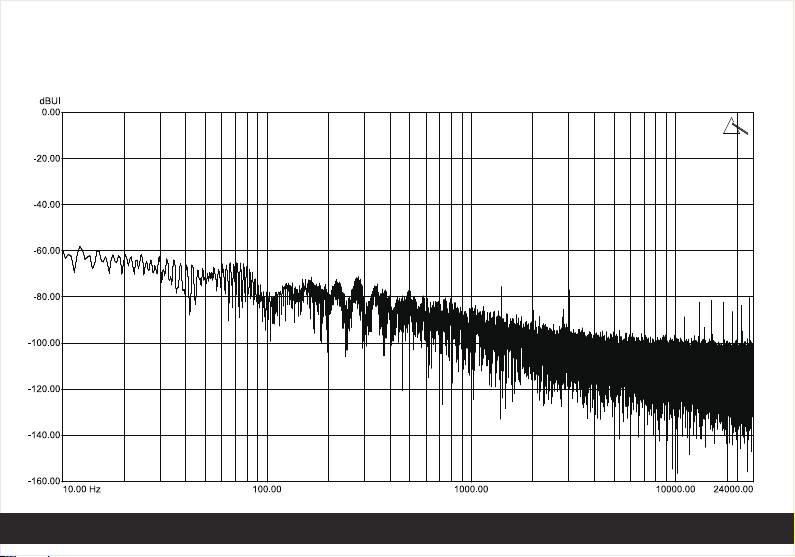

13/Test Plot Sample Jitter
Test Plot Sample Jitter(24Bit/192kHz):
0.3nS RMS Jitter @ 10Hz - 24kHz Bandwidth（Van Damme Super Green Cable, three metres）

14/Test Plot THD+N
Test Plot THD+N (24Bit / 192kHz):

保修证
一、保修条款：
1、保修有效期内，如用户在正常使用情况下发生故障，请携带本保修证和购货发票前往指定的维修站，按本证规定进行免费修理
（包括零部件更换和人工费），但不负担修理品的上门费、运送费、安装及拆取等与实际维修无关的费用。各地指定的维修地址请
向武汉奥莱尔科技发展有限公司咨询
2、以下情况即使在保修有效期内概不提供免费修理：
1）无法同时出示购货发票和本保修证（购买产品时须完整填写用户信息并加盖销售商店印章）；
2）商品的型号和制造编号被涂改、撕毁或无法辨认；
3）本公司指定维修站以外及使用非本公司零件进行修理或改装引起的故障或损坏；
4）由于火灾、地震、水灾、风灾、雷击、等自然灾害及异常电压、公害、化学物质的侵蚀而造成的故障和损坏；
5）恶劣条件（油烟、灰尘、受潮、直射阳光等）使用、或未按使用说明书的使用要求使用、维护而造成的故障和损坏；
6）由于感染病毒、跌落、移动、运输、异物进入或非本公司所制造的产品等原因引起的故障和损坏；
7）由于正常的磨损引起的周期性检查、维护、维修、或周期性更换零部件；
8）外壳、面板、按键等外观零件和驱动软件、电源线及附属数据连接线等附件的更换；
二、保修有效期：自购机之日起一年（以正式购货发票为准，若无正式发票，以出厂日期顺延3个月为准）。
三、本保修证只作为符合本证所列期限条件下用户享受保修的凭证，因而不限制用户在法律上的权利。有关维修事宜如有不明之
处，请向武汉奥莱尔科技发展有限公司咨询。
此保修证只适用于中国大陆地区（不包括香港和澳门特别行政区）
Th is w ar ra nt y ca rd o nl y in c hi na m ai nl an d( Ex cl uding Hong Ko ng & M ac au )
------ --- ------- --- ------- --- ------- --- ---------- ---------- ---------- ---------- ---------- ---------- ---------- ---------- ---------- ---------- --------

------ --- ------- --- ------- --- ------- --- ---------- ---------- ---------- ---------- ---------- ---------- ---------- ---------- ---------- ---------- --------
保修证
此保修证只适用于中国大陆地区（不包括香港和澳门特别行政区）
Th is w ar ra nt y ca rd o nl y in c hi na m ai nl an d( Ex cl uding Hong Ko ng & M ac au )
注：以上内容涂改无效。修理票号码应与修理单据号码一致，维修记录内容以修理单据内容为准。请妥善保存修理单据，以备查验。
产地 ⽤户 销售商 维修记录
送修日期 修理票号码 故障情况 故障原因 处理情况 交验日期 维修员签名
单位名称 联系电话
地址 邮政编码
年 月 日 发票号码
销售日期
销售商
印章
型号（MODEL） 出厂时间（TIME.NO.）
名称 电话
地址 邮政编码
