hillvert HT-ROBSON-SP1100DW User manual

expondo.de
HT-ROBSON-SP1100DW
HT-ROBSON-SP1100DWB
HT-ROBSON-SP400CW
HT-ROBSON-SP1100DWD
HT-ROBSON-SP1100DWE
BEDIENUNGSANLEITUNG
USER MANUAL
MANUEL D´UTILISATION
ISTRUZIONI PER L‘USO
MANUAL DE INSTRUCCIONES
INSTRUKCJA OBSŁUGI
NÁVOD K POUŽIT
SUBMERSIBLE PUMP

2
3
7
10
14
17
21
25
DEUTSCH
ENGLISH
POLSKI
ČESKY
FRANÇAIS
ITALIANO
ESPAÑOL
NAZWA PRODUKTU POMPA ZANURZENIOWA POMPA ZANURZENIOWA
PRODUKTNAME TAUCHPUMPE GARTENPUMPE/WASSERPUMPE
PRODUCT NAME SUBMERSIBLE PUMP SUBMERSIBLE PUMP
NOM DU PRODUIT POMPE SUBMERSIBLE POMPE DE JARDIN/D'EAU
NOME DEL PRODOTTO POMPA SOMMERSA POMPA DA GIARDINO/POMPA IDRAULICA
NOMBRE DEL PRODUCTO BOMBA SUMERGIBLE BOMBA DE RIEGO PARA JARDÍN
NÁZEV VÝROBKU PONORNÉ ČERPADLO ZAHRADNÍ ČERPADLO/VODNÍ ČERPADLO
MODEL PRODUKTU
HT-ROBSON-SP1100DW
HT-ROBSON-SP1100DWB
HT-ROBSON-SP400CW
HT-ROBSON-SP1100DWD
HT-ROBSON-SP1100DWE
MODELL
PRODUCT MODEL
MODÈLE
MODELLO
MODELO
MODEL VÝROBKU
NAZWA PRODUCENTA
EXPONDO POLSKA SP. Z O.O. SP. K.
NAME DES HERSTELLERS
MANUFACTURER NAME
NOM DU FABRICANT
NOME DEL PRODUTTORE
NOMBRE DEL FABRICANTE
NÁZEV VÝROBCE
ADRES PRODUCENTA
UL. DEKORACYJNA 3, 65-155 ZIELONA GÓRA | POLAND, EU
ANSCHRIFT DES HERSTELLERS
MANUFACTURER ADDRESS
ADRESSE DU FABRICANT
INDIRIZZO DEL FORNITORE
DIRECCIÓN DEL FABRICANTE
ADRESA VÝROBCE
INHALT | CONTENU | CONTENT | CONTENUTO | CONTENIDO | TREŚĆ | OBSAH DE
3
Die originale Anweisung ist die deutschsprachige Fassung.
Sonstige Sprachfassungen sind Übersetzungen aus der
deutschen Sprache.
BEDIENUNGSANLEITUNG
SICHERHEITSHINWEISE
Allgemeine Sicherheitshinweise bei der Benutzung von
Elektrogeräten:
Um das Verletzungsrisiko durch Feuer oder Stromschlag
gering zu halten, bitten wir Sie, einige
grundlegende Sicherheitsanweisungen zu beachten,
wenn Sie dieses Gerät verwenden. Bitte lesen Sie diese
Bedienungsanleitung sorgfältig und vergewissern Sie
sich, dass keine Fragen oenbleiben. Bewahren Sie
diese Betriebsanleitung bitte sorgfältig in der Nähe des
Produktes auf, um bei Fragen auch später noch einmal
nachschlagen zu können. Verwenden Sie stets einen
geerdeten Stromanschluss mit der richtigen Netzspannung
(siehe Anleitung oder Produktschild). Sollten Sie bezüglich
des Anschlusses Zweifel haben, lassen Sie ihn durch einen
qualizierten Fachmann überprüfen. Benutzen Sie niemals
ein defektes Stromkabel! Önen Sie dieses Gerät nicht in
feuchter oder nasser Umgebung, ebenso nicht mit nassen
oder feuchten Händen. Außerdem sollten Sie das Gerät vor
direkter Sonneneinstrahlung schützen. Betreiben Sie das
Gerät nur an geschützten Orten, sodass niemand auf Kabel
treten, über sie stürzen und/oder sie beschädigen kann.
Sorgen Sie darüber hinaus für ausreichende Luftzirkulation,
wodurch die Kühlung des Gerätes gewährleistet und
Wärmestaus vermieden werden. Ziehen Sie vor der
Reinigung dieses Gerätes den Netzstecker und benutzen
Sie zur Reinigung ein feuchtes Tuch. Vermeiden Sie den
Einsatz von Putzmitteln und achten Sie darauf, dass keine
Flüssigkeit in das Gerät eintritt, bzw. darin verbleibt. Das
Innere dieses Gerätes enthält keine für den Benutzer
wartungspichtigen Teile. Überlassen Sie Wartung,
Abgleich und Reparatur qualiziertem Fachpersonal. Im
Falle eines Fremdeingris verfällt die Garantie!
SICHERHEITSHINWEISE
1. Lesen Sie diese Gebrauchsanweisung vor
Inbetriebnahme des Gerätes sorgfältig durch!
Beachten Sie alle Sicherheitshinweise, um Schäden
durch falschen Gebrauch zu vermeiden!
2. Bewahren Sie die Gebrauchsanleitung für den
weiteren Gebrauch auf. Sollte dieses Gerät
an Dritte weitergegeben werden, muss die
Gebrauchsanleitung mit ausgehändigt werden.
3. Verwenden Sie das Gerät nur für den vorgesehenen
Zweck und nur in Innenräumen.
4. Im Falle von unsachgemäßem Gebrauch oder falscher
Handhabung kann keine Haftung für eventuell
auftretende Schäden übernommen werden.
HINWEIS! In der vorliegenden Anleitung sind
Beispielbilder vorhanden, die von dem tatsächlichen
Aussehen der Maschine abweichen können.
BEDIENUNGSANLEITUNG
Die Bedienungsanleitung muss sorgfältig
gelesen werden.
Erfüllt die Anforderungen relevanter
Sicherheitsstandards.
Elektrische Geräte dürfen nicht mit dem
Hausmüll entsorgt werden.
5. Vor dem ersten Gebrauch prüfen Sie bitte, ob die Art
des Stroms und die Netzspannung mit den Angaben
auf dem Produktschild kompatibel sind.
6. Dieses Gerät ist nicht dafür geeignet, durch Personen,
einschließlich Kindern, mit eingeschränkten
physischen, sinnlichen oder geistigen Fähigkeiten,
sowie mangelnder Erfahrung und/oder mangelndem
Wissen benutzt zu werden. Als Ausnahme gilt, wenn
diese durch eine für ihre Sicherheit zuständige Person
beaufsichtigt werden, oder Gebrauchsanweisungen
erhalten haben.
7. STROMSCHLAGGEFAHR! Versuchen Sie niemals, das
Gerät selbst zu reparieren. Lassen Sie stattdessen
das Gerät im Störungsfall nur von qualizierten
Fachleuten reparieren.
8. Überprüfen Sie regelmäßig den Netzstecker und das
Netzkabel. Sollte das Netzkabel beschädigt werden,
muss es durch den Hersteller, den Kundendienst
oder eine ähnliche Person ersetzt werden, um
Gefährdungen zu vermeiden.
9. Verhindern Sie eine Beschädigung des Netzkabels
durch Quetschen, Knicken oder Anschlagen an
scharfen Kanten und halten Sie es von heißen
Oberächen und oenen Flammen fern.
10. ACHTUNG LEBENSGEFAHR! Tauchen und Halten Sie
das Gerät während des Reinigens oder des Betriebes
nie in Wasser oder andere Flüssigkeiten.
11. Önen Sie unter keinen Umständen das Gehäuse.
12. Benutzen Sie dieses Gerät nicht, wenn es nicht
korrekt funktioniert.
13. Bevor Sie das Gerät starten, müssen Sie sich
vergewissern, dass sich keine Personen oder Tiere in
der Ausgrabung / Önung benden.
14. Es ist verboten, während des Betriebs die
Hände in das Gerät zu legen oder den Rotor bei
angeschlossenem Netzteil manuell zu drehen.
TECHNISCHE DETAILS
13.02.2018
13.02.2018
Produkt-
name
Tauchpumpe
Modell HT-
ROBSON-
SP1100DW
HT-
ROBSON-
SP1100DWB
HT-
ROBSON-
SP400CW
Nennspan-
nung [V~]/
Frequenz
[Hz]
230/50
Nennleis-
tung [W]
1100 1100 400
IP Schutz-
klasse
IPX8
Max. Hub-
höhe [m]
9,5 9,5 8
Max. Ein-
tauchtiefe
[m]
7
Max. Arbei-
tsdruck
[bar]
0,9 0,9 0,8

DE DE
BEDIENUNG
Hinweise zur Nutzung:
• Bevor die Pumpe an die Stromversorgung
angeschlossen wird, sollte die elektrische
Installation von einer Person mit entsprechenden
Kenntnissen und Qualikationen in Bezug auf
Erdung, Nullstellung und das Vorhandensein eines
Fehlerstromschutzschalters überprüft werden.
• Die elektrische Installation, die die Pumpe versorgt,
muss mit einem Fehlerstromschutzschalter von bis
zu 30 mA ausgestattet sein.
• Bedienen Sie das Gerät niemals mit nassen Händen.
• Bei Gefahr des Überlaufens müssen alle elektrischen
Verbindungen dagegen geschützt werden, z. B.
durch Auegen auf eine höhere Fläche.
• Der Motor des Geräts muss vor Frost geschützt
werden.
• Es ist verboten, die Pumpe zu starten, ohne sie vorher
ins Wasser zu tauchen. „Trockenlauf“ verursacht
irreversible Schäden an der Pumpe.
• Das Gerät ist nicht für den Dauerbetrieb vorgesehen.
• Schalten Sie das Gerät nach Abschluss der
Arbeiten immer aus und nehmen Sie es von der
Stromversorgung.
• Es ist nicht gestattet, die Pumpe am Netzkabel zu
tragen.
• Die Pumpe sollte am Gri bewegt werden. Senken
Sie die Pumpe in das Wasser. Hierzu das Seil am Gri
befestigen.
• Im Falle eines unsachgemäßen Pumpenbetriebs oder
einer Beschädigung der Netzkabelisolierung sollte
sofort die Stromversorgung von der Pumpe getrennt
werden.
• Es ist nicht gestattet, die Pumpe zum Pumpen von
Salzwasser, ätzenden Substanzen, brennbaren
Flüssigkeiten usw. zu verwenden.
• Es ist verboten, Wasser mit einer Temperatur über
35°C zu pumpen.
• Der Boden des Aushubs / Lochs, aus dem das Wasser
abgepumpt wird, sollte frei von Schlamm und
grobem Schmutz sein.
• Überprüfen Sie regelmäßig die Wassermenge im
Aushub / Loch. Ein zu niedriger Wasserstand kann
dazu führen, dass der Schlamm in die Pumpe
gelangt, was nach dem Trocknen den normalen
Betrieb des Motors verhindert.
• Es ist verboten, den Wasserauslass während des
Betriebs zu blockieren.
• Das Austreten von Schmiermitteln aus dem Gerät
kann zu Wasserverschmutzung führen.
• Der Haken des Modells MSW-SP350CW wird
verwendet, um die Pumpe am Rand des Tanks (z.
B. Fass) aufzuhängen, damit sie nicht den Boden
berührt und das Sediment ansaugt.
• Die Auslassönung im Modell MSW-SP350CW
kann verwendet werden, um den Durchuss des
Wasserstroms und den kurzzeitigen Verschluss
des Abusses während des Betriebs zu regulieren.
Es ist verboten, die Steckdose bei eingeschalteter
Pumpe längere Zeit zu schließen, da dies zu einer
Überlastung und einem Ausfall des Gerätes führen
kann.

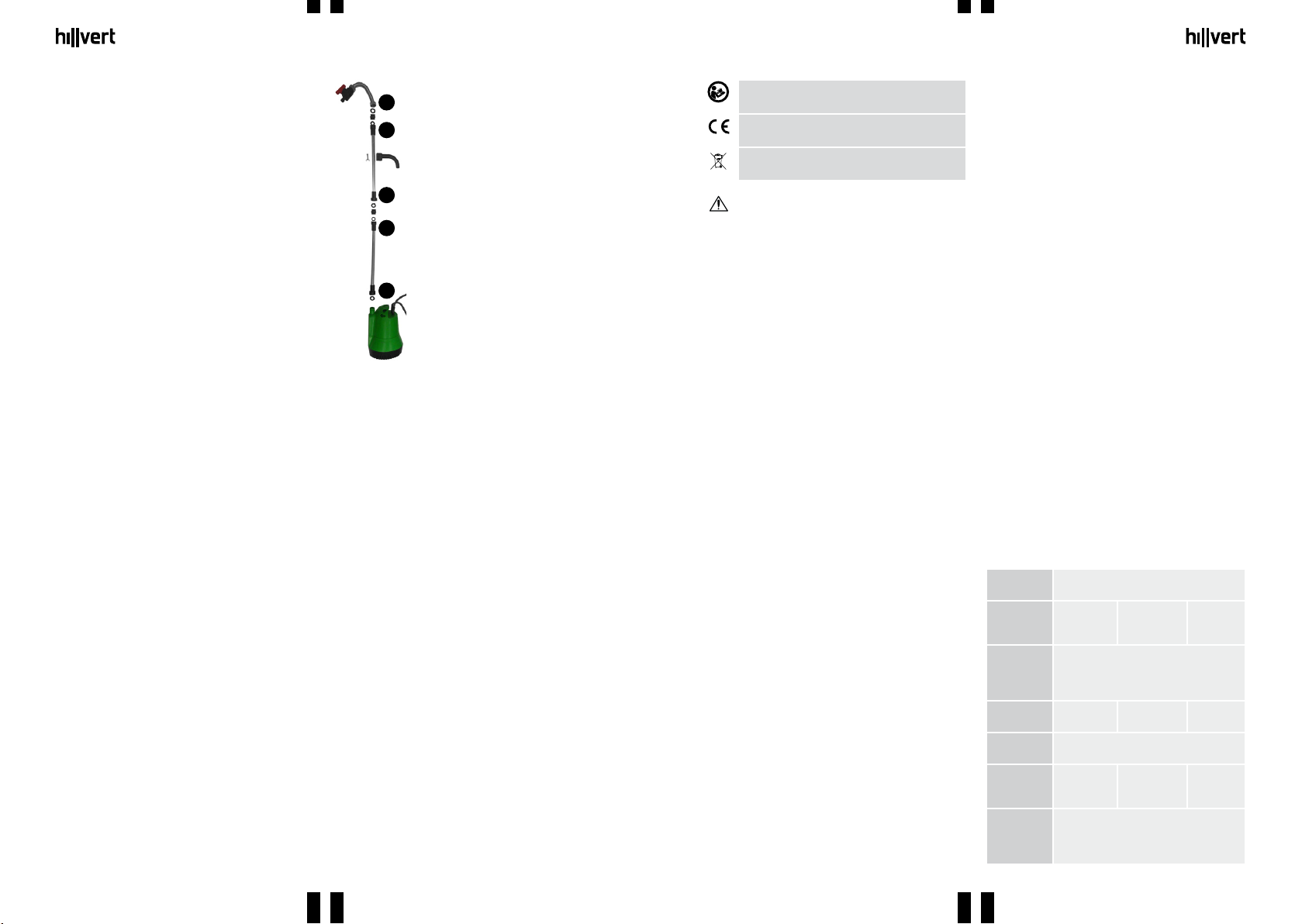

Zusammenbau (nur Modell: MSW-SP350CW)
Setzen Sie das Gerät wie auf der Zeichnung angegeben
zusammen. In den mit dem Buchstaben „A“
Für alle Schäden bei nicht bestimmungsgemäßer
Verwendung haftet allein der Betreiber.
VOR DER ERSTEN BENUTZUNG
Prüfen Sie bei Erhalt der Ware die Verpackung auf Mängel
und önen Sie diese, falls keine vorhanden sind. Falls die
Verpackung Beschädigungen aufweist, setzen Sie sich
innerhalb von 3 Tagen mit der Transportgesellschaft und
Ihrem Vertriebspartner in Verbindung. Dokumentieren Sie
die Beschädigungen so gut wie möglich. Stellen Sie das
Paket mit Inhalt nicht über Kopf auf! Sollten Sie das Paket
weiter transportieren, halten Sie es aufrecht und stabil.
ENTSORGUNG DER VERPACKUNG
Es wird darum gebeten, das Verpackungsmaterial (Pappe,
Plastikbänder und Styropor) zu behalten, um das Gerät
im Servicefall bestmöglich geschützt zurücksenden zu
können!
AUFBAU DES GERÄTES
Das Gerät sollte in aufrechter Position auf stabiler Oberäche
verwendet werden. Die minimale Größe der Önung, in
der die Pumpe platziert wird, beträgt 40x40x50 cm, sodass
sich der Pumpenschwimmer frei bewegen kann. Die
Entwässerung kann als feste Verbindung oder mithilfe eines
exiblen Schlauches hergestellt werden. Das Gerät kann bei
einer positiven Wassertemperatur von bis zu 35°C arbeiten.
WIE FUNKTIONIERT DAS GERÄT? – DAS GRUNDPRINZIP
gekennzeichneten Elementen werden die Dichtungen
kleineren Durchmessers angebracht. In den mit „B“
gekennzeichneten Elementen werden die Dichtungen
mittleren Durchmessers angebracht. Der Haken kann
beliebig an den Verlängerungsrohren angebracht werden.
Drücken Sie dazu auf das Rohr und xieren Sie es mit der
Flügelschraube.
5
13.02.2018
413.02.2018
Max. Was-
serdurch-
uss [L/h]
17000 15000 7000
Max. Temp.
Pumpwas-
ser [°C]
35
Verbin-
dungsgröße
1’’; 1,25’’; 1,5’’
Länge des
Stromkabels
[m]
10
Maße [mm] 246x
162x362
246x
162x362
165x
150x342
Gewicht [kg] 6 5,8 4
Produkt-
name
Gartenpumpe/Wasserpumpe
Modell HT-ROBSON
-SP1100DWD
HT-ROBSON
-SP1100DWE
Nennspan-
nung [V~]/
Frequenz
[Hz]
230/50
Nennleis-
tung [W]
1100
IP Schutz-
klasse
IPX8
Max. Hub-
höhe [m]
9,5
Max. Ein-
tauchtiefe
[m]
7
Max. Arbei-
tsdruck
[bar]
0,9
Max. Was-
serdurch-
uss [L/h]
16000
Max. Temp.
Pumpwas-
ser [°C]
35
Verbin-
dungsgröße
1’’; 1,25’’; 1,5’’
Länge des
Stromkabels
[m]
10
Maße [mm] 246x162x362 245x160x350
Gewicht [kg] 5,7 5,5
ANWENDUNGSGEBIET
Die Tauchpumpe ist eine Vorrichtung zum Abpumpen
von Wasser bis zu 35°C aus Ausgrabungen, überuteten
Räumen, Wasserreservoirs usw.
MSW-SP350CW
1. Gehäuse
2. Einlassgitter
3. Schwimmerschalter
4. Kabelklemme
5. Gri
6. Wasseranschluss
(Steckdose)
1. Haken
2. Gri
3. Gehäuse
4. Einlassgitter
5. Schwimmerschalter
6. Kabelklemme
7. Verlängerungsrohre
8. Einstellbarer Bügel
9. Wasseranschluss
(Steckdose)
10. Verschluss der
Austrittsönung
6
1
2
4
5
3
10
9
8
1
2
3
4
7
6
5
Vorbereitung des Gerätes für den
Betrieb:
1. Schließen Sie den passenden
Durchmesser an den
Ablasswasseranschluss an. Stellen
Sie sicher, dass alles korrekt
montiert ist.
2. Stellen Sie sicher, dass das
Netzteil und die Stromversorgung
der Pumpe in gutem Zustand und
unbeschädigt sind.
3. StellenSie denSchwimmerschalter
ein, indem Sie die Länge des
Schutzkabels regulieren. Sperren
Sie die Einstellung, indem Sie
das Kabel in der Verriegelung
sperren. Stellen Sie sicher, dass
der Schalter die Leistung an
der minimalen Oberäche des
Wasserspiegels unterbricht und,
dass der Abschaltpunkt nicht
unter dem Einlass der Pumpe
liegt.
4. Setzen Sie die Pumpe auf den Boden der Bohrung/
des Aushubs.
5. Sicherstellen, dass das abgepumpte Wasser nicht in
die elektrischen Anschlüsse gerät.
6. Achten Sie darauf, dass die Pumpe nicht "trocken"
arbeitet.
Um die Pumpe zu starten, schließen Sie sie an die
Stromversorgung an. Der Anschluss des Gerätes hängt von
der Position des Schwimmerschalters ab.
TRANSPORT UND LAGERUNG
Beim Transport sollte die Maschine vor Schütteln und
Stürzen, sowie vor dem Hinstellen auf das obere Teil
geschützt werden. Lagern Sie es in einer gut durchlüfteten
Umgebung mit trockener Luft und ohne korrosive Gase.
REINIGUNG UND WARTUNG
• Bevor Sie anfangen das Gerät zu reinigen, trennen
Sie es von der Stromversorgung.
• Verwenden Sie zum Reinigen der Oberäche
ausschließlich Mittel ohne ätzende Inhaltsstoe.
• Reinigen Sie das Gerät nach jedem Gebrauch mit
sauberem Wasser und einem weichen Tuch vom
organischen Schlamm.
• Bei einer dauerhaften Installation der Pumpe (als
Schutz vor Überutung) sollte ihre Wirksamkeit
regelmäßig alle 3 Monate überprüft werden.
• Bei Sedimentablagerungen im unteren Teil der
Pumpe den Einlaufrost entfernen und ein mit einem
leichten Strom sauberen Wassers den Schmutz von
den Pumpenrotoren abspülen. ACHTUNG: Stellen
Sie das Gerät niemals auf das Laufrad, nachdem Sie
das Gitter ausgebaut haben. Nach dem Reinigen das
Gitter wieder anbringen.
A
B
A
B
A

613.02.2018
DE
• Bewahren Sie das Gerät an einem trockenen, kühlen,
vor Feuchtigkeit und direkter Sonneneinstrahlung
geschütztem Ort auf.
REGELMÄSSIGE PRÜFUNG DES GERÄTES
Prüfen Sie regelmäßig, ob Elemente des Gerätes eventuelle
Beschädigungen aufweisen. Sollte dies der Fall sein, darf
das Gerät nicht mehr benutzt werden. Wenden Sie sich
umgehend an Ihren Verkäufer, um das Gerät reparieren zu
lassen.
Was tun im Problemfall?
Kontaktieren Sie den Verkäufer und bereiten Sie folgende
Angaben vor:
• Rechnungs – und Seriennummer (letztere nden Sie
auf dem Produktschild)
• Ggf. ein Foto des defekten Teils
• Ihr Servicemitarbeiter kann besser eingrenzen worin
das Problem besteht, wenn Sie es so präzise wie
möglich beschreiben. Je detaillierter Ihre Angaben
sind, umso schneller kann Ihnen geholfen werden!
ACHTUNG: Önen Sie niemals das Gerät ohne Rücksprache
mit dem Kundenservice. Dies kann Ihren Garantieanspruch
beeinträchtigen!
EN
7
The original operation manual is in German. Other
language versions are translations from German.
USER MANUAL
SAFETY INSTRUCTIONS
General safety information for the use of electrical devices:
To avoid injury from re or electric shock, please ensure
compliance with the safety instructions when using this
device. Please read the instructions carefully and make sure
that you have understood them well. Keep the manual near
the equipment to be able to read it at any time. Always use
current sources that are connected to the ground and
provide the necessary voltage (indicated on the label
on the device). If you have any doubts, let an electrician
check that your outlet is properly grounded. Never use
a damaged power cable. Do not open the unit in damp or
wet environments, or if your hands or body are damp or
wet. Protect the unit from solar radiation. Use the device in
a protected location to avoid damaging the equipment or
endangering others. Make sure the device is able to cool
and avoid placing it too close to other devices that produce
heat. Before cleaning, disconnect it from the power source.
Use a soft damp cloth for cleaning. Avoid using detergents
and make sure that no liquid enters the unit. No internal
element of this device needs to be maintained by the user.
Opening the device without our approval leads to a loss
of warranty!
SAFETY GUIDELINES
1. Please read and understand these instructions
carefully before operating the device! Please observe
the safety guidelines carefully in order to prevent
damages through improper use!
2. Please keep this manual available for future
reference. If this device is passed on to third parties,
the manual must be passed on with it.
3. Only use this device indoors and for its intended use.
4. We do not oer any warranty for damages resulting
from improper use or incorrect operation.
5. Before the rst use, please check whether the main
voltage type and current source comply with the
indicated data on the type plate.
6. This device is not intended to be used by persons
(including children) with limited physical, sensory
or mental aptitudes or lack of experience and/or
knowledge, unless they are supervised by a person
responsible for their safety or have received instruction
from this person as to how the device is used.
7. ELECTRIC SHOCK HAZARD! Do not attempt to repair
the unit yourself. In case of device failure, repairs
must be done by qualied experts.
8. Please check the main plug and power cable
regularly. If the power cable for this device is
damaged, it must be replaced by the manufacturer
or its customer service or another qualied person in
order to prevent hazards.
PLEASE NOTE! Drawings in this manual are for
illustration purposes only and in some details may
dier from the actual machine.
The operation manual must be carefully read.
Satises the applicable safety standards.
Never dispose of electrical equipment together
with household waste.
9. Prevent damages to the power cable by avoiding
squeezing or bending it or rubbing it on sharp
edges. Also keep the power cable away from hot
surfaces and open ames.
10. ATTENTION! DANGER TO LIFE! While cleaning, never
immerse the device in water or other liquids.
11. Under no circumstances should the housing be
opened.
12. It is forbidden to use the device if damaged or
defective.
13. Before activating the device, make sure there are no
people or animals in the ditch/hole
14. Do not insert your arms into the device when in use.
Do not rotate the turbine by hand when connected
to a power source.
TECHNICAL DATA
13.02.2018
Product
name
Submersible pump
Model HT-
ROBSON-
SP1100DW
HT-
ROBSON-
SP1100DWB
HT-
ROBSON-
SP400CW
Voltage
[V~]/
Frequency
[Hz]
230/50
Rated
power [W]
1100 1100 400
IP
protection
class
IPX8
Max. head
lift [m]
9,5 9,5 8
Max.
submersion
depth [m]
7
Max.
working
pressure
[bar]
0,9 0,9 0,8
Max. water
ow [L/h]
17000 15000 7000
Pumped
water max.
temp. [°C]
35
Coupling
size
1’’; 1,25’’; 1,5’’
Length of
power cable
[m]
10
Dimensions
[mm]
246x
162x362
246x
162x362
165x
150x342
Weight [kg] 6 5,8 4
USER MANUAL

EN
• After use disconnect the device from the power
source.
• Do not use the power cable to carry the device.
• To carry the pump, use the handle. To lower the
pump into water, use a rope attached to the handle.
• Disconnect from the power source immediately if
the pump malfunctions or the power cable insulation
is damaged.
• Do not use the pump for salt water, corrosive
substances, ammable liquids, etc.
• Do not use with water which exceeds 35°C.
• Make sure the bottom of the ditch/hole to be
pumped is free from sludge and large particles.
• Inspect the water volume in the ditch/hole regularly.
The pump may pump sludge if the water level is
too low, which once dry will prevent normal motor
operation.
• Do not obstruct the water outlet when in use.
• Leak of lubricants from the device might contaminate
the water.
• The hook (model MSW-SP350CW) is used to
suspend the pump from an edge of a tank (e.g.
barrel) to prevent it from sinking to the bottom and
pumping up sludge.
• The discharge valve (model MSW-SP350CW) may be
used to adjust the water stream ow and to close
the water discharge for short periods of time during
device operation. Do not close the discharge valve
for prolonged periods whilst the pump is on – this
will overload the device and result in a malfunction.
Assembly (applies to model MSW-SP350CW);
Assemble the device as shown on the diagram below.
Insert larger diameter washers into elements marked
with a letter „A“ and insert smaller diameter washers into
elements marked with the letter „B“. Attach the hook
anywhere on the extension pipes. First slide it over a pipe
and then fasten using the wing bolt.
9
13.02.2018
Use preparations:
1. Connect correct diameter water
discharge pipe. Ensure it is on
properly.
2. Make sure the power cable and
socket are not damaged.
3. Adjust the oat switch by
adjusting the switch lead length
and fasten to the cable clip as
required. Make sure the switch
will shut the pump down at
minimum water level and that
the cut o level is not below the
pump intake.
4. Stand the pump on the bottom of
the ditch/hole.
5. Make sure the discharged
water will not ood electrical
connections.
6. Prevent the pump from „dry“
operation.
To activate the pump, connect it to
a power supply. The pump will switch on
depending on the oat switch position.
TRANSPORTATION AND STORAGE
Shaking, crashing and turning the device upside down
should be prevented when transporting it. Store it in
a properly ventilated location with dry air and without any
corrosive gas.
CLEANING AND MAINTENANCE
• Always unplug the device before cleaning it.
• Use cleaners without corrosive substances to clean
each surface.
• Clean organic deposits from the device after every
use with a stream of clean water and a soft cloth.
• For permanent pump placement (as protection
against ooding), inspect it approx. every three
months.
• If deposits accumulate in the lower section of the
pump, dismantle the water intake grille and wash out
deposits from the pump turbine using a stream of
clean water. ATTENTION: Do not place the device on
its turbine if the grille is dismantled. After cleaning,
re-attach the grille.
• Store the unit in a dry, cool place, free from moisture
and direct exposure to sunlight.
REGULAR CONTROL OF THE DEVICE
Check regularly if the device is damaged. In case of
damage, please stop using it immediately and contact
customer service for solving the problem
What to do in case of a problem?
Please contact customer service and prepare the following
information:
• Invoice number and serial number (the latter is to be
found on the technical plate on the device).
• If necessary, take a picture of the damaged, broken
or defective part.
• It will be easier for your customer service assistant
to determine the source of the problem if you give
a detailed and precise description of the problem.
The more detailed your information, the better
customer service will be able to solve your problem
rapidly and eciently!
CAUTION: Never open the device without the authorization
of your customer service. This can lead to a loss of warranty!
A
B
A
B
A
EN
INSTALLING THE APPLIANCE
When in use, the device should be in a vertical position and
on a stable surface. The pump requires at least 40x40x50
cm of free space for the oat to move without obstructions.
Water may be discharged via a rigid connection or a exible
hose. The device may be used with water up to 35°C.
DEVICE OPERATION – BASIC PRINCIPLES
813.02.2018
Product
name
Submersible pump
Model HT-ROBSON
-SP1100DWD
HT-ROBSON
-SP1100DWE
Voltage
[V~]/
Frequency
[Hz]
230/50
Rated
power [W]
1100
IP
protection
class
IPX8
Max. head
lift [m]
9,5
Max.
submersion
depth [m]
7
Max.
working
pressure
[bar]
0,9
Max. water
ow [L/h]
16000
Pumped
water max.
temp. [°C]
35
Coupling
size
1’’; 1,25’’; 1,5’’
Length of
power cable
[m]
10
Dimensions
[mm]
246x162x362 245x160x350
Weight [kg] 5,7 5,5
SCOPE OF APPLICATION
The submersible pump is a device for pumping water up
to 35°C from ditches, ooded premises, water tanks etc.
The user is liable for any damage resulting from non-
intended uses of the device!
BEFORE THE FIRST USE
Upon receipt of the goods, check the packaging for
integrity and open it. If the packaging is damaged, please
contact your transport company and distributor within 3
days, and document the damages as detailed as possible.
Do not turn the package upside down! When transporting
the package, please ensure that it is kept horizontal and
stable.
DISPOSING OF PACKAGING
Please keep all packaging materials (cardboard, plastic
tapes and Styrofoam), so that in case of a problem, the
device can be sent back to the service centre in accurate
condition!
MSW-SP350CW
1. Housing
2. Water intake
3. Float switch
4. Cable clip
5. Handle
6. Water coupling
(discharge)
1. Hook
2. Handle
3. Housing
4. Water intake
5. Float switch
6. Cable clip
7. Extension pipes
8. Adjustable section
9. Water coupling
(discharge)
10. Discharge valve
6
1
2
4
5
3
10
9
8
1
2
3
4
7
6
5
OPERATION
Usage guidelines:
• Before connecting the pump to a power source,
the electrical wiring systems should be veried
by a person with appropriate qualications and
knowledge in terms of earthing, zeroing eectiveness
and the presence of a residual current device.
• A residual current device up to 30mA must be
installed within the electrical wiring system.
• Do not operate the device with wet hands.
• If risk of ooding occurs, secure all electrical
connections (by elevating to a higher surface for
example).
• Secure the device motor against freezing.
• Do not start the pump before it is submerged in
water. „Dry“ operation results in permanent damage
to the pump.
• The device has not been designed for continuous
operation.

Instrukcją oryginalną jest niemiecka wersja instrukcji.
Pozostałe wersje językowe są tłumaczeniami z języka
niemieckiego.
INSTRUKCJA OBSŁUGI
ZALECENIA ODNOŚNIE BEZPIECZEŃSTWA
Ogólne zalecenia odnośnie bezpieczeństwa podczas
użytkowania urządzeń elektrycznych:
W celu zminimalizowania ryzyka obrażeń na skutek
działania ognia lub porażenia prądem prosimy Państwa
o stałe przestrzeganie kilku podstawowych zasad
bezpieczeństwa podczas użytkowania urządzenia. Prosimy
o staranne przeczytanie niniejszej instrukcji użytkowania
i upewnienie się, że znaleźli Państwo odpowiedzi na
wszystkie pytania dotyczące tego urządzenia. Prosimy
o staranne przechowywanie niniejszej instrukcji
użytkowania w pobliżu produktu, aby w razie pojawienia
się pytań można było do niej jeszcze raz powrócić również
w późniejszym czasie. Prosimy zawsze stosować uziemione
przyłącze prądu z prawidłowym napięciem sieciowym (patrz
instrukcja lub tabliczka znamionowa)! W razie wątpliwości
w odniesieniu do tego, czy przyłącze jest uziemione,
prosimy zlecić sprawdzenie tego wykwalikowanemu
specjaliście. Nigdy nie należy stosować niesprawnego kabla
zasilania! Urządzenia nie należy otwierać w wilgotnym lub
mokrym miejscu ani też mokrymi lub wilgotnymi rękoma.
Poza tym urządzenie należy chronić przed bezpośrednim
promieniowaniem słonecznym. Urządzenie należy
użytkować zawsze w bezpiecznym miejscu, tak aby nikt
nie mógł nadepnąć na kabel, przewrócić się o niego i/
lub uszkodzić go. Przed przystąpieniem do czyszczenia
urządzenia należy wyciągnąć wtyczkę sieciową, a do
czyszczenia używać jedynie wilgotnej ściereczki. Należy
unikać stosowania środków czyszczących i uważać,
aby jakakolwiek ciecz nie dostała się do urządzenia i/
lub tam nie pozostała. Należy wyłączyć urządzenie
natychmiast po zauważeniu nieprawidłowości w sposobie
jego funkcjonowania. Powinno się również wyciągnąć
wtyczkę z gniazdka sieciowego, gdy urządzenie nie jest
używane. Wykonanie prac związanych z konserwacją,
wyregulowaniem i naprawą urządzenia należy zlecić
wyspecjalizowanemu personelowi. W przypadku napraw
dokonywanych przez osoby trzecie gwarancja wygasa!
WSKAZÓWKI BEZPIECZEŃSTWA
1. Przed przystąpieniem do uruchomienia prosimy
o dokładne przeczytanie niniejszej instrukcji! Należy
przestrzegać wszystkich wskazówek bezpieczeństwa,
aby unikać szkód powstałych na skutek użytkowania
niezgodnego z przeznaczeniem!
2. Zachowaj instrukcję użytkowania w celu jej
późniejszego użycia. W razie gdyby urządzenie miało
zostać przekazane osobom trzecim, to wraz z nim
należy przekazać również instrukcję użytkowania.
UWAGA! Ilustracje w niniejszej instrukcji obsługi
mają charakter poglądowy i w niektórych
szczegółach mogą różnić się od rzeczywistego
wyglądu produktu.
Należy zapoznać się z instrukcją obsługi.
Spełnia wymagania odpowiednich norm
bezpieczeństwa.
Nie wolno wyrzucać urządzeń elektrycznych
razem z odpadami gospodarstwa domowego.
3. Urządzenie należy stosować wyłącznie zgodnie
z przeznaczeniem i tylko wewnątrz pomieszczeń.
4. W przypadku użytkowania niezgodnego
z przeznaczeniem lub nieprawidłowej obsługi
wyklucza się odpowiedzialność za powstałe
ewentualnie szkody.
5. Przed pierwszym użyciem prosimy sprawdzić, czy
rodzaj prądu i napięcie sieciowe odpowiadają danym
wskazanym na tabliczce znamionowej.
6. Urządzenie nie jest przeznaczone do tego, by
było użytkowane przez osoby (w tym dzieci)
o ograniczonych funkcjach psychicznych,
sensorycznych i umysłowych lub nieposiadające
odpowiedniego doświadczenia i/lub wiedzy, chyba
że są one nadzorowane przez osobę odpowiedzialną
za ich bezpieczeństwo lub otrzymały od niej
wskazówki dotyczące tego, jak należy obsługiwać
urządzenie.
7. NIEBEZPIECZEŃSTWO PORAŻENIA PRĄDEM!
Nigdy nie próbuj samemu naprawiać urządzenia.
W razie awarii zleć naprawę urządzenia wyłącznie
wykwalikowanym specjalistom.
8. Sprawdzaj regularnie wtyczkę sieciową i kabel
zasilający. Jeżeli kabel zasilający urządzenia jest
uszkodzony, to, aby uniknąć zagrożenia, producent,
jego serwis klienta lub osoba o podobnych
kwalikacjach musi go wymienić.
9. Należy zapobiegać uszkodzeniu kabla zasilającego
na skutek jego zgniecenia, przełamania lub
przetarcia na ostrych krawędziach oraz trzymać go
z dala od gorących powierzchni i otwartych źródeł
ognia. Nie może on również wisieć i być zanurzony
w wodzie.
10. UWAGA – ZAGROŻENIE ŻYCIA! Podczas czyszczenia
lub użytkowania urządzenia nigdy nie wolno zanurzać
go w wodzie lub innych cieczach. Urządzenia nigdy
nie należy trzymać pod bieżącą wodą lub polewać
innymi cieczami.
11. Pod żadnym pozorem nie należy otwierać obudowy.
12. Nie wolno używać urządzenia jeśli jest uszkodzone
lub niesprawne.
13. Przed uruchomieniem urządzenia werykować,
czy w wykopie/otworze nie znajdują się ludzie lub
zwierzęta.
14. Zabronione jest wkładanie rąk do urządzenia
podczas jego pracy oraz ręczne obracanie wirnika
przy podłączonym zasilaniu.
DANE TECHNICZNE
Nazwa
produktu
Pompa zanurzeniowa
Model HT-
ROBSON-
SP1100DW
HT-
ROBSON-
SP1100DWB
HT-
ROBSON-
SP400CW
Napięcie
[V~]/ Czę-
stotliwość
[Hz]
230/50
Moc zna-
mionowa
[W]
1100 1100 400
Stopień
ochrony IP
IPX8
OBSZAR ZASTOSOWANIA
Pompa zanurzeniowa jest urządzeniem do
odpompowywania, przepompowywania wody
o temperaturze do 35°C z wykopów, zalanych pomieszczeń,
zbiorników wodnych itp..
Odpowiedzialność za wszelkie szkody powstałe
w wyniku użytkowania niezgodnego z przeznaczeniem
ponosi użytkownik.
PRZED PIERWSZYM UŻYCIEM
W momencie otrzymania towaru należy sprawdzić opakowanie
pod kątem występowania ewentualnych uszkodzeń
i otworzyć je. Jeżeli opakowanie jest uszkodzone prosimy
o skontaktowanie się w przeciągu 3 dni z przedsiębiorstwem
transportowym lub Państwa dystrybutorem oraz
o udokumentowanie uszkodzeń w jak najlepszy sposób.
Prosimy nie stawiać pełnego opakowania do góry nogami!
Jeżeli opakowanie będzie ponownie transportowane prosimy
zadbać o to, by było ono przewożone w pozycji poziomej i by
było stabilnie ustawione.
UTYLIZACJA OPAKOWANIA
Prosimy o zachowanie elementów opakowania (tektury,
plastikowych taśm oraz styropianu), aby w razie
konieczności oddania urządzenia do serwisu można go
było jak najlepiej ochronić na czas przesyłki!
MONTAŻ URZĄDZENIA
Urządzenie powinno być używane w pozycji pionowej
na stabilnej powierzchni. Minimalna wielkość otworu
w którym zostanie umieszczona pompa wynosi 40x 40 x50
cm, tak aby pływak pompy mógł swobodnie się poruszać.
Odprowadzenie wody może być wykonane jako stałe
przyłącze lub elastyczny wąż. Urządzenie może pracować
w dodatniej temperaturze wody do 35°C.
JAK FUNKCJONUJE URZĄDZENIE – PODSTAWOWA ZASADA
Max.
wysokość
unoszenia
[m]
9,5 9,5 8
Max.
głębokość
zanurzenia
[m]
7
Max. ciśnie-
nie robocze
[bar]
0,9 0,9 0,8
Max.
przepływ
wody [L/h]
17000 15000 7000
Max. temp.
Pompow-
anej wody
[°C]
35
Rozmiar
przyłącza
1’’; 1,25’’; 1,5’’
Długość
kabla
zasilającego
[m]
10
Wymiary
[mm]
246x
162x362
246x
162x362
165x
150x342
Waga [kg] 6 5,8 4
Nazwa
produktu
Pompa zanurzeniowa
Model HT-ROBSON
-SP1100DWD
HT-ROBSON
-SP1100DWE
Napięcie
[V~]/ Czę-
stotliwość
[Hz]
230/50
Moc zna-
mionowa
[W]
1100
Stopień
ochrony IP
IPX8
Max.
wysokość
unoszenia
[m]
9,5
Max.
głębokość
zanurzenia
[m]
7
Max. ciśnie-
nie robocze
[bar]
0,9
Max.
przepływ
wody [L/h]
16000
1. Obudowa
2. Kratka wlotowa
3. Wyłącznik pływakowy
4. Zatrzask na przewód
5. Uchwyt
6. Przyłącze wodne
(wylot)
6
1
2
4
5
3
Max. temp.
Pompow-
anej wody
[°C]
35
Rozmiar
przyłącza
1’’; 1,25’’; 1,5’’
Długość
kabla
zasilającego
[m]
10
Wymiary
[mm]
246x162x362 245x160x350
Waga [kg] 5,7 5,5
10 11
13.02.2018
13.02.2018
PLPL INSTRUKCJA OBSŁUGI

OBSŁUGA
Wskazówki użytkowania:
• Przed podłączeniem pompy do zasilania, instalacja
elektryczna powinna zostać zwerykowana przez
osobę o odpowiedniej wiedzy i kwalikacjach pod
kątem uziemienia, skuteczności zerowania oraz
obecności wyłącznika różnicowo-prądowego.
• W instalacji elektrycznej zasilającej pompę musi
być zamontowany wyłącznik różnicowoprądowy do
30mA.
• Nigdy nie obsługiwać urządzenia mokrymi rękoma.
• W przypadku istnienia ryzyka zalania, należy
zabezpieczyć przed nim wszystkie połączenia
elektryczne np. poprzez umieszczenie na wyżej
położonej powierzchni.
• Silnik urządzenia musi być zabezpieczony przed
zamarznięciem.
• Zabrania się uruchamiania pompy bez
wcześniejszego zanurzenia jej w wodzie. Praca
„na sucho” powoduje nieodwracalne uszkodzenia
pompy
• Urządzenie nie jest przeznaczone do pracy ciągłej.
• Zawsze po zakończeniu pracy należy wyłączyć
urządzenie od zasilania.
• Zabrania się przenoszenia pompy za kabel zasilający.
• Pompę należy przenosić chwytając za uchwyt. Pompę
opuszczać do wody przymocowując linę do uchwytu.
• W przypadku nieprawidłowej pracy pompy,
uszkodzenia izolacji przewodu zasilającego należy
bezzwłocznie odłączyć zasilanie pompy.
• Zabrania się używania pompy do pompowania słonej
wody, substancji żrących, łatwopalnych płynów itp.
• Zabrania się pompowania wody o temperaturze
wyższej od 35°C.
• Dno wykopu/otworu z którego wypompowywana
będzie woda powinno być wolne od szlamu
i gruboziarnistych zabrudzeń.
• Regularnie kontrolować ilość wody w wykopie/
otworze. Zbyt niski stan wody może spowodować
zaciągnięcie szlamu przez pompę, który po
zaschnięciu uniemożliwi normalną pracę silnika.
• Zabrania się blokowania wylotu wody podczas pracy
urządzenia.
• Wyciek środków smarnych z urządzenia może
spowodować zanieczyszczenie wody.
• Hak w modelu MSW-SP350CW służy do zawieszania
pompy na obrzeżu zbiornika (np. beczki) tak, aby nie
dotykała ona jego dna i nie zasysała osadu.
• Zamknięcia otworu wylotowego w modelu MSW-
SP350CW można używać do regulacji przepływu
strumienia wody oraz krótkotrwałego zamykania
wypływu podczas pracy urządzenia. Zabrania się
zamykania wylotu na dłuższy okres czasu przy
włączonej pompie – spowoduje to przeciążenie
i awarię urządzenia.
Składanie (tylko dla modelu MSW-SP350CW);
Złożyć urządzenie w sposób pokazany na poniższym
rysunku.
W elementach oznaczonych literą „A” umieścić uszczelki
o większej średnicy, a w elementach oznaczonych literą
„B” umieścić uszczelki o mniejszej średnicy. Hak można
umieścić w dowolnym miejscu na rurach przedłużających.
W tym celu należy wcisnąć go na rurkę, a następnie
umocować za pomocą śruby motylkowej
Przygotowanie urządzenia do pracy:
1. Podłączyć odpowiedniej średnicy
przyłącze odprowadzające wodę.
Upewnić się czy jest prawidłowo
założone.
2. Upewnić się, że przewód zasilający
pompę oraz gniazdo zasilające są
sprawne i nieuszkodzone.
3. Wyregulować wyłącznik
pływakowy poprzez regulację
długości przewodu wyłącznika.
Zablokować ustawienie blokując
przewód w zatrzasku. Upewnić się
czy wyłącznik odetnie zasilanie
przy minimalnej powierzchni
lustra wody oraz, że miejsce
odcięcia nie znajduje się poniżej
otworu wlotowego pompy.
4. Umieścić pompę na dnie otworu/
wykopu.
5. Upewnić się, że wypompowywana
woda nie zaleje połączeń
elektrycznych.
6. Uniemożliwić pracę pompy „na
sucho”
• W przypadku stałej instalacji pompy (jako
zabezpieczenie przed zalaniem), należy regularnie
sprawdzać jej sprawność, co ok. 3 miesiące.
• W przypadku nagromadzenia się osadu w dolnej
części pompy, należy zdemontować kratkę wlotową
i delikatnym strumieniem czystej wody zmyć osad
z wirników pompy. UWAGA: Nigdy nie stawiać
urządzenia na wirniku, po zdemontowaniu kratki. Po
wyczyszczeniu zamontować ponownie kratkę.
• Urządzenie należy przechowywać w suchym
i chłodnym miejscu chronionym przed wilgocią
i bezpośrednim promieniowaniem słonecznym.
REGULARNA KONTROLA URZĄDZENIA
Należy regularnie sprawdzać, czy elementy urządzenia
nie są uszkodzone. Jeżeli tak jest, należy zaprzestać
użytkowania urządzenia. Proszę niezwłocznie zwrócić się
do sprzedawcy w celu przeprowadzenia naprawy.
Co należy zrobić w przypadku pojawienia się problemu?
Należy skontaktować się ze sprzedawcą i przygotować
następujące dane:
• Numer faktury oraz numer seryjny (nr seryjny
podany jest na tabliczce znamionowej).
• Ewentualnie zdjęcie niesprawnej części.
• Pracownik serwisu jest w stanie lepiej ocenić, na
czym polega problem, jeżeli opiszą go Państwo
w sposób tak precyzyjny, jak jest to tylko możliwe Im
bardziej szczegółowe są dane, tym szybciej można
Państwu pomóc!
UWAGA: Nigdy nie wolno otwierać urządzenia bez
konsultacji z serwisem klienta. Może to prowadzić do utraty
gwarancji
A
B
A
B
A
MSW-SP350CW
1. Hak
2. Uchwyt
3. Obudowa
4. Kratka wlotowa
5. Wyłącznik pływakowy
6. Zatrzask na przewód
7. Rurki przedłużające
8. Regulowany pałąk
9. Przyłącze wodne
(wylot)
10. Zamknięcie otworu
wylotowego
10
9
8
1
2
3
4
7
6
5
W celu uruchomienia pompy należy ją podłączyć do
zasilania. Załączenie się urządzenia zależne jest od pozycji
wyłącznika pływakowego.
TRANSPORT I PRZECHOWYWANIE
Podczas transportu urządzenie należy zabezpieczyć przed
wstrząsami i przewróceniem się oraz nie ustawiać go „do
góry nogami”. Urządzenie należy przechowywać w dobrze
wentylowanym pomieszczeniu, w którym obecne jest suche
powietrze i nie występują gazy powodujące korozję.
CZYSZCZENIE I KONSERWACJA
• Przed każdym czyszczeniem, a także jeżeli urządzenie
nie jest używane, należy wyciągnąć wtyczkę sieciową.
• Do czyszczenia powierzchni należy stosować
wyłącznie środki niezawierające substancji żrących.
• Urządzenie oczyszczać z osadu organicznego po
każdym użyciu za pomocą strumienia czystej wody
i miękkiej szmatki.
12 13
13.02.2018
13.02.2018
PLPL

Originálním návodem je německá verze návodu. Ostatní
jazykové verze jsou překladem z německého jazyka.
NÁVOD K OBSLUZE
BEZPEČNOSTNÍ DOPORUČENÍ
Obecná bezpečnostní doporučení týkající se používání
elektrických zařízení:
Za účelem minimalizace rizika úrazu v důsledku působení
ohně nebo úrazu elektrickým proudem Vás žádáme o trvalé
dodržování několika základních bezpečnostních pravidel
během používání zařízení. Pečlivě si prosím přečtěte tento
návod k obsluze a ujistěte se, že jste nalezli všechny odpovědi
na otázky týkající se tohoto zařízení. Tento návod prosím
pečlivě uchovávejte poblíž výrobku, abyste se v případě
dotazů mohli k němu později vrátit. Vždy prosím používejte
uzemněný zdroj elektrického proudu se správným síťovým
napětím (viz návod nebo štítek)! V případě pochybností,
zda je zapojení uzemněno, vyhledejte pro provedení
kontroly kvalikovaného odborníka. Nikdy nepoužívejte
poškozený napájecí kabel! Neotevírejte zařízení na
vlhkém nebo mokrém místě, ani mokrýma nebo vlhkýma
rukama. Chraňte zařízení před přímým slunečním zářením.
Zařízení vždy používejte na bezpečném místě tak, aby
nikdo nemohl stoupnout na kabel, zakopnout o něj a/
nebo poškodit. Před zahájením čištění zařízení vytáhněte
zástrčku ze zásuvky a k čištění používejte pouze vlhký
hadřík. Nepoužívejte čisticí prostředky a dbejte na to, aby
se žádná kapalina nedostala a/nebo nezůstala v zařízení.
V případě zjištění nesprávného fungování zařízení je nutno
zařízení neprodleně vypnout. Zástrčku ze zásuvky vytáhněte
rovněž tehdy, pokud zařízení nepoužíváte. Práce spojené
s údržbou, regulací a opravou zařízení může provádět
pouze specializovaný personál. V případě provedení oprav
třetími osobami záruka zaniká!
BEZPEČNOSTNÍ POKYNY
1. Před uvedením do provozu si důkladně přečtěte
tento návod! Dodržujte všechny bezpečnostní
pokyny, vyhnete se tak škodám vzniklým v důsledku
použití zařízení v rozporu s jeho určením!
2. Návod k obsluze uschovejte za účelem jeho
pozdějšího použití. V případě předání zařízení třetím
osobám předejte spolu se zařízením rovněž tento
návod k obsluze.
3. Zařízení je možné používat výhradně v souladu
s jeho určením a pouze v místnostech.
4. V případě použití zařízení v rozporu s jeho určením
ebo nesprávné obsluhy je vyloučena odpovědnost za
případné vzniklé škody.
5. Před prvním použitím zkontrolujte, zda jsou druh
proudu a síťové napětí shodné s údaji uvedenými na
technickém štítku zařízení.
6. Zařízení není vhodné k tomu, aby bylo používáno
osobami (včetně dětí) s omezenými fyzickými
POZOR! Obrázky v tomto návodu jsou ilustrační.
V některých detailech se od skutečného vzhledu
stroje mohou lišit.
Seznamte se s návodem k obsluze
Splňuje požadavky příslušných bezpečnostních
norem.
Elektrická zařízení nesmí být vyhozena spolu se
směsným domovním odpadem.
senzorickými a mentálními funkcemi, nebo osobami
bez příslušných zkušeností a/nebo znalostí, pakliže
nejsou tyto osoby pod dohledem osoby zodpovědné
za jejich bezpečí nebo od této osoby neobdržely
pokyny týkající správného používání zařízení.
7. NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM!
Nikdy se nepokoušejte zařízení opravovat sami.
V případě poruchy zařízení předejte k opravě pouze
kvalikovaným odborníkům.
8. Pravidelně kontrolujte zástrčku a napájecí kabel.
Pokud je napájecí kabel zařízení poškozen, jeho
výměnu může provést pouze zákaznický servis nebo
osoba s podobnými kvalikacem.
9. Zabraňte poškození napájecího kabelu v důsledku
jeho rozmačkání, zlomení nebo předření na ostrých
hranách a udržujte jej daleko od horkých povrchů
a otevřených zdrojů ohně.
10. POZOR – NEBEZPEČÍ SMRTELNÉHO ÚRAZU! Během
čistění nebo používání zařízení nikdy nesmí být
ponořováno do vody nebo jiných kapalin. Zařízení
nikdy nesmí být vystaveno vlivu tekoucí vody nebo
poléváno jinými kapalinam.
11. V žádném případě nedemontujte těleso zařízení.
12. Nepoužívejte zařízení, které je poškozené nebo
vadné.
13. Před zprovozněním čerpadla se ujistěte, že ve
výkopu/otvoru nenacházejí lidé nebo zvířata.
14. Během provozu nevkládejte ruce do zařízení
a během připojení napájení neotáčejte ručně rotor.
TECHNICKÉ ÚDAJE
Název
výrobku
Ponorné čerpadlo
Model HT-
ROBSON-
SP1100DW
HT-
ROBSON-
SP1100DWB
HT-
ROBSON-
SP400CW
Jmenovité
napětí
napájení
[V~]/
Frekvence
[Hz]
230/50
Jmenovitý
výkon [W]
1100 1100 400
Třída
ochrany IP
IPX8
Max. výška
unášení [m]
9,5 9,5 8
Max. hloub-
ka ponoření
[m]
7
Max.
pracovní
tlak [bar]
0,9 0,9 0,8
Max. průtok
vody [l/h]
17000 15000 7000
Max. teplo-
ta čerpané
vody [°C]
35
PŘED PRVNÍM POUŽITÍM
Po obdržení zboží je nutné nejprve zkontrolovat případná
poškození na obalu. Pokud je obal v pořádku, může být
otevřen. Pokud je obal poškozený, kontaktujte prosím
v průběhu 3 dnů přepravce nebo Vašeho distributora
a poškození co nejlépe zdokumentujte. Nepokládejte
celý obal vzhůru nohama! Pokud bude balení opětovně
přepravováno, zajistěte prosím, aby bylo umístěno stabilně
ve vodorovné poloze.
UTILIZACE OBALU
Jednotlivé části obalu (lepenky, plastové pásky a polystyren)
uschovejte, aby bylo možno zařízení v případě převozu do
servisu co nejlépe chránit!
MONTÁŽ ZAŘÍZENÍ
Zařízení používejte ve svislé poloze na pevném povrchu.
Minimální velikost otvoru na umístění čerpadla činí
40x40x50 cm, aby se mohl volně pohybovat plovák. Vodu
můžete odvádět přípojkou nebo exibilní hadicí. Čerpadlo
musí pracovat při maximální teplotě vody 35°C.
JAK ZAŘÍZENÍ FUNGUJE? – ZÁKLADNÍ PRAVIDLO
Rozměry
přípojky
1’’; 1,25’’; 1,5’’
Délka
napájecího
kabelu [m]
10
Rozměry
[mm]
246x
162x362
246x
162x362
165x
150x342
Hmotnost
[kg]
6 5,8 4
Název
výrobku
Zahradní čerpadlo/Vodní čerpadlo
Model HT-ROBSON
-SP1100DWD
HT-ROBSON
-SP1100DWE
Jmenovité
napětí
napájení
[V~]/
Frekvence
[Hz]
230/50
Jmenovitý
výkon [W]
1100
Třída
ochrany IP
IPX8
Max. výška
unášení [m]
9,5
Max. hloub-
ka ponoření
[m]
7
Max.
pracovní
tlak [bar]
0,9
Max. průtok
vody [l/h]
16000
Max. teplo-
ta čerpané
vody [°C]
35
Rozměry
přípojky
1’’; 1,25’’; 1,5’’
Délka
napájecího
kabelu [m]
10
Rozměry
[mm]
246x162x362 245x160x350
Hmotnost
[kg]
5,7 5,5
OBLAST POUŽITÍ
Ponorné čerpadlo je zařízení pro odčerpání vody
s maximální teplotou 35°C z výkopů, zaplavených prostor,
vodních nádrží atp.
Odpovědnost za veškeré škody vzniklé v důsledku
použití zařízení v rozporu s určením nese uživatel.
MSW-SP350CW
1. Kryt
2. Vstupní mřížka
3. Plovákový vypínač
4. Přezka na kabel
5. Rukojeť
6. Přípojka vody
(výstupní otvor)
1. Hák
2. Rukojeť
3. Kryt
4. Vstupní mřížka
5. Plovákový vypínač
6. Přezka na kabel
7. Prodlužovací trubky
8. Nastavitelný oblouk
9. Přípojka vody
(zásuvka)
10. Uzavírací ventil
výstupního otvoru
6
1
2
4
5
3
10
9
8
1
2
3
4
7
6
5
OBSLUHA
Pokyny k používání:
• Před připojením čerpadla k elektrickému
napájení nechte zkontrolovat elektrickou instalaci
kvalikovanou osobou s odbornými znalostmi.
14 15
13.02.2018
13.02.2018
CZCZ NÁVOD K OBSLUZE

• Elektrická instalace napájející čerpadlo musí mít
nainstalovaný proudový chránič 30 mA.
• Zařízení nikdy neobsluhujte mokrýma rukama.
• Pokud existuje riziko zaplavení, zabezpečte všechny
elektrické komponenty, např. čerpadlo přeneste na
vyvýšené místo.
• Motor zařízení musí být chráněn proti zamrznutí.
• Čerpadlo nezapínejte před ponořením do vody.
Provoz nasucho nenávratně poškodí čerpadlo.
• Zařízení není určeno pro nepřetržitý provoz.
• Po ukončení práce odpojte čerpadlo od napájení.
• Čerpadlo nepřenášejte za napájecí kabel.
• Čerpadlo přenášejte za rukojeť. Čerpadlo spouštějte
do otvoru/výkopu pomocí lana přivázaného za
rukojeť.
• V případě nesprávné práce čerpadla, poškození
izolace napájecího kabelu ihned odpojte čerpadlo
od napájení.
• Čerpadlo nepoužívejte pro čerpání slané vody,
leptavých látek, lehce hořlavých kapalin atp.
• Nečerpejte vodu s teplotou vyšší než 35 °C.
• Dno výkopu/otvoru, ze kterého budete čerpat vodu,
musí být čisté, bez bahna a usazenin.
• Pravidelně kontrolujte množství vody ve výkopu/
otvoru. Při příliš nízké hladině vody může čerpadlo
nasávat bahno, které po zaschnutí znemožní správný
chod motoru.
• Nezakrývejte výstupní otvor čerpadla během
provozu zařízení.
• Únik maziva ze zařízení může znečistit vodu.
• Hák u modelu MSW-SP350CW slouží pro zavěšení
čerpadla na okraj nádrže (např. sudu), aby se
čerpadlo nedotýkalo dna a nenasávalo usazeniny.
• Uzávěr výstupního otvoru u modelu MSW-SP350CW
používejte pro regulaci průtoku proudu vody
a krátkodobé uzavření výstupu během provozu
zařízení. Výstupní otvor neuzavírejte na delší dobu
při zapnutém čerpadle – způsobí to přetížení
a poruchu zařízení.
Skládání (pouze pro model MSW-SP350CW);
Zařízení poskládejte způsobem znázorněným na níže
uvedeném obrázku.
Do prvků označených písmenem „A“ vložte těsnění s větším
průměrem a do prvků označených písmenem „B“ vložte
těsnění s menším průměrem. Hák umístěte na libovolné
místo prodlužovacích trubek. Hák vtlačte na trubku a pak
připevněte pomocí motýlkového šroubu.
Příprava zařízení k práci:
1. Připojte přípojku pro odvedení
vody s vhodným průměrem.
Ujistěte se, že je správně
nasazená.
2. Ujistěte se, že napájecí kabel
čerpadla a síťová zásuvka nejsou
poškozeny.
3. Seřiďte plovákový vypínač
úpravou délky kabelu vypínače.
Kabel zajistěte přezkou. Ujistěte
se, že vypínač odpojí napájení při
minimální hladině vody a že se
vypínač nenachází pod vstupním
otvorem čerpadla.
4. Čerpadlo umístěte na dno
otvoru/výkopu.
5. Ujistěte se, že čerpaná voda
nezalije elektrické komponenty.
6. Zabraňte práci čerpadla
„nasucho“.
Chcete-li zprovoznit čerpadlo, připojte
jej k napájení. Zapnutí zařízení závisí na
poloze plovákového vypínače.
PŘEPRAVA A USKLADNĚNÍ
Během přepravy je zařízení nutno zabezpečit proti otřesům
a převrácení a nepokládat jej vzhůru nohama. Zařízení
skladujte v dobře ventilované místnosti, ve které je suchý
vzduch a nevyskytují se v něm plyny způsobující korozi.
ČIŠTĚNÍ A ÚDRŽBA
• Před každým čištěním a také tehdy, když zařízení
nepoužíváte, vytáhněte síťovou zástčku ze zásuvky.
• K čištění povrchu používejte výhradně prostředky
neobsahující žíravé látky.
• Po každém použití zařízení očistěte od organických
usazenin proudem čisté vody a měkkým hadříkem.
• V případě pevné instalace čerpadla (jako ochrany
proti zaplavení) každé 3 měsíce kontrolujte jeho
funkčnost.
• Pokud se usazeniny nahromadí ve spodní části
čerpadla, odeberte vstupní mřížku a mírným
proudem čisté vody vypláchněte usazeniny z rotoru
čerpadla. UPOZORNĚNÍ: Zařízení nikdy nestavějte na
rotor po odebrání mřížky. Po vyčištění namontujte
zpět mřížku.
• Zařízení skladujte na suchém a chladném místě,
chráněném proti vlhkosti a přímému slunečnímu
záření.
PRAVIDELNÁ KONTROLA ZAŘÍZENÍ
Pravidelně kontrolujte, zda díly zařízení nejsou poškozeny.
V případě zjištění poškození, přestaňte zařízení používat.
Neprodleně se obraťte na prodejce za účelem provedení
opravy.
Jak postupovat v případě výskytu problému?
Kontaktujte prodejce a připravte si následující údaje:
• Číslo faktury a sériové číslo zařízení (sériové číslo je
uvedeno na technickém štítku).
• Případná fotograe nefunkčního dílu.
• Zaměstnanec servisu bude schopen lépe vyhodnotit
problém, pokud ho popíšete nejlepším možným
způsobem. Čím podrobnější budou uvedené údaje,
tím rychleji získáte pomoc!
POZOR: Zařízení nesmí být v žádném případě otevíráno bez
konzultace zákaznického servisu. Hrozí ztráta záruky!
A
B
A
B
A
FR
La version originale de ce manuel a été rédigée en allemand.
Les autres versions sont des traductions de l‘allemand.
MANUEL D‘UTILISATION
CONSIGNES DE SÉCURITÉ
Consignes de sécurité générales relatives à l‘utilisation
d‘appareils électriques: An de minimiser les risques de
blessures dues au feu ou aux chocs électriques, veuillez
constamment prendre en considération les consignes
et indications de sécurité, présentes dans ce manuel,
lorsque vous utilisez l‘appareil. Veuillez lire attentivement
ces instructions d‘emploi et assurez-vous d‘avoir trouvé
réponse à toutes vos questions. Conservez soigneusement
cette notice à proximité de l‘article an de pouvoir la
consulter plus tard en cas de besoin. Utilisez toujours une
prise électrique reliée à la terre et avec la bonne tension
secteur (v. Guide ou plaque signalétique)! Dans le cas où
vous auriez des doutes quant au raccordement de votre
appareil, veuillez faire vérier votre installation par un
électricien qualié. N‘utilisez jamais de câble électrique
défectueux! N‘ouvrez pas l‘appareil dans un environnement
humide, et veillez à ce que vos mains ne soient ni humides
ni mouillées. De plus, protégez l‘appareil des rayonnements
directs du soleil. Ne mettez l‘appareil en marche que dans
un espace protégé, de manière à ce que personne ne
marche sur les câbles, ne se prenne les pieds dedans, ni ne
les abîme. Veillez également à ce que la pièce dans laquelle
se trouve l‘appareil soit susamment aérée an d‘éviter
une concentration trop importante de chaleur, mais aussi
pour faciliter le refroidissement de l‘appareil. Pensez
à toujours débrancher l‘appareil avant de le nettoyer et
utilisez un chion humide pour le nettoyage. N‘utilisez pas
de produits de nettoyage et veillez à ce qu‘aucun uide ne
s‘inltre dans l‘appareil ou ne reste à l‘intérieur. L‘intérieur
de l‘appareil ne doit pas être nettoyé/entretenu par
l‘utilisateur. Conez l‘entretien, le réglage et les réparations
à une personne qualiée. La garantie deviendra caduque
en cas d‘intervention d‘une personne non-qualiée.
CONSIGNES DE SÉCURITÉ
1. Veuillez lire attentivement ces instructions d‘emploi
avant d‘utiliser l‘appareil. Veuillez respecter les
consignes de sécurité an d‘éviter tout incident lié
à une utilisation non conforme!
2. Conservez le mode d‘emploi à disposition pour les
utilisations à venir. Si cet appareil est utilisé par une
autre personne, celle-ci doit impérativement être
informée des conditions d‘utilisation et disposer du
manuel.
3. N‘utilisez cet appareil que pour l‘usage prescrit et
seulement en intérieur.
ATTENTION! Certaines illustrations, présentes
dans cette notice, peuvent diérer de la véritable
apparence de l‘appareil.
Veuillez lire attentivement ces instructions
d'emploi.
L'appareil est conforme aux directives
européennes en vigueur.
Les appareils électriques ne doivent pas être
jetés dans des poubelles ménagères.
4. Le constructeur décline toute responsabilité en cas
de dommages résultant d‘un usage inapproprié ou
d‘une manipulation non conforme de l‘appareil.
5. Avant la première utilisation, veuillez vérier que la
tension électrique ainsi que le type de courant utilisé
soient compatibles avec les données présentes sur la
plaque signalétique.
6. Cet appareil ne doit pas être utilisé par des
personnes (enfants compris) ayant des capacités
physiques, mentales ou sensorielles réduites. Sont
considérées comme des exceptions les personnes
ayant lu le mode d‘emploi ou étant complétement
responsables de leur propre sécurité.
7. DANGERS D‘ÉLECTROCUTION! N‘essayez jamais
de réparer l‘appareil par vous-même. En cas de
dysfonctionnement, faites réparer l‘appareil par un
spécialiste qualié.
8. Contrôlez régulièrement la prise et le câble
d‘alimentation. Si le câble secteur de cet appareil
est endommagé, celui-ci doit être remplacé par le
fabricant, le service client ou une personne qualiée
pour éviter tout danger.
9. Protégez le câble d‘éventuelles pressions, coupures
ou des frottements, en le tenant à l‘abri de surfaces
pointues, tranchantes, chauantes, et à l‘abri des
ammes.
10. ATTENTION DANGER DE MORT! Ne plongez jamais
l‘appareil dans l‘eau ou dans tout autre liquide, ni
lors de son fonctionnement, ni lors du nettoyage.
11. N‘ouvrez sous aucun prétexte le boîtier de l‘appareil.
12. N‘utilisez pas cet appareil s‘il ne fonctionne pas
correctement.
13. Avant de démarrer l‘appareil, assurez-vous qu’ils ne
se trouvent pas de personnes ou d‘animaux dans
l’excavation / l‘ouverture.
14. Il est interdit de mettre les mains dans l‘appareil
pendant le fonctionnement ou de faire tourner le
rotor manuellement quand l‘alimentation électrique
est connectée.
DÉTAILS TECHNIQUES
Nom du
produit
Pompe submersible
Modèle HT-
ROBSON-
SP1100DW
HT-
ROBSON-
SP1100DWB
HT-
ROBSON-
SP400CW
Tension no-
minale [V]/
Fréquence
[Hz]
230/50
Puissance
[W]
1100 1100 400
Classe de
protection IP
IPX8
Hauteur
maximale de
levage [m]
9,5 9,5 8
Profondeur
maximale
d‘immersion
[m]
7
16 17
13.02.2018
13.02.2018
CZ MANUEL D´UTILISATION

FR
UTILISATION
Consignes d‘utilisation
• Avant de connecter la pompe à l‘alimentation
électrique, l‘installation électrique doit être vériée
par une personne ayant des connaissances et
qualications appropriées concernant la mise à la
terre, la mise à zéro et l’utilisation d‘un disjoncteur
diérentiel.
• L‘installation électrique, qui alimente la pompe
doit être équipé d‘un disjoncteur diérentiel de
jusqu‘à 30 mA.
• N’utilisez jamais l‘appareil avec des mains mouillées.
• En cas de risque de débordement, vous devez
protéger toutes les connexions électriques contre ce
type de risque, par exemple en les plaçant sur une
surface plus élevée.
• Le moteur de l‘appareil doit être protégé contre le
gel.
• Il est interdit de démarrer la pompe sans d’abord
l‘immerger dans l‘eau. Le « fonctionnement à sec »
cause des dommages irréparables à la pompe.
• L‘appareil n‘est pas conçu pour le fonctionnement
continu.
• Arrêtez toujours l‘appareil à la n des travaux et
débranchez-le de l‘alimentation électrique.
• Il n‘est pas permis de transporter la pompe en la
tenant par le câble d‘alimentation.
• La pompe doit être déplacée par la poignée. Faites
descendre la pompe dans l‘eau. Pour ce faire,
attachez une corde à la poignée.
• En cas de fonctionnement incorrect de la pompe
ou d‘endommagement de l‘isolation du câble
d‘alimentation, l‘alimentation électrique doit être
immédiatement déconnectée de la pompe.
• Il n‘est pas permis d‘utiliser la pompe pour pomper
de l‘eau salée, des substances corrosives, des
liquides inammables, etc.
• Il est interdit de pomper de l‘eau d’une température
supérieure à 35°C.
• Le fond de l’excavation / du trou à partir duquel l‘eau
est pompée doit être nettoyé de la boue et des gros
déchets.
• Vériez régulièrement la quantité d‘eau dans
l’excavation/le trou. Un niveau d‘eau trop bas peut
entraîner l‘entrée de la boue dans la pompe, ce
qui empêche le fonctionnement normal du moteur
après séchage.
• Il est interdit de bloquer la sortie d‘eau pendant le
fonctionnement.
• La fuite des lubriants de l‘appareil peut conduire
à une contamination de l‘eau.
• Le crochet du modèle MSW-SP350CW est utilisé
pour accrocher la pompe au bord du réservoir (par
ex. Le fût), an qu‘elle ne touche pas le sol et aspire
les sédiments.
• L‘orice de sortie du modèle MSW-SP350CW peut
être utilisé pour réguler le débit d‘eau et pour
fermer temporairement le ux d’eau pendant le
fonctionnement. Il est interdit de fermer la prise
pendant une longue période lorsque la pompe est
en marche, car cela peut entraîner une surcharge et
une panne de l‘appareil.
Montage (Modèle MSW-SP350CW uniquement)
Montez l‘appareil comme indiqué sur le schéma. Dans les
éléments marqués par la lettre „A“, les joints de plus petit
diamètre sont xés. Dans les éléments marqués par la lettre
„B“, les joints de diamètre moyen sont xés. Le crochet peut
être xé à l‘un des tubes de rallonge. Pour ce faire, xez-le
sur le tube et serrez-le à l’aide d’une vis à ailettes.
Préparation de l‘appareil pour le
fonctionnement:
1. Fixez le diamètre approprié à la
sortie du raccord d’eau. Assurez-
vous que tout est correctement
monté.
2. Assurez-vous que le bloc
d‘alimentation et l‘alimentation
électrique de la pompe sont en
bon état et intacts.
3. Réglez l‘interrupteur à otteur
en ajustant la longueur du
câble de protection. Bloquez
le réglage en bloquant le câble
dans le serre-câble. Assurez-vous
que l‘interrupteur interrompt
l‘alimentation vers la zone de la
surface minimale du niveau d‘eau
et que le point de coupure ne se
trouve pas en dessous de l‘entrée
de la pompe.
4. Placez la pompe au fond du trou/
de l’excavation.
A
B
A
B
A
FR
DOMAINES D‘UTILISATION
La pompe submersible est un appareil destiné à pomper de
l‘eau de jusqu‘à 35°C à partir des excavations, des pièces
inondées, des bassins d‘eau, etc.
L‘utilisateur est seul responsable de tout dommage
causé par une mauvaise utilisation.
AVANT LA PREMIÈRE UTILISATION
Dès réception de la marchandise, veuillez inspecter le
colis et ouvrez-le an de s‘assurer qu‘aucun élément ou
composant du colis ne soit manquant. Si l‘emballage est
endommagé, prenez contact sous 3 jours avec la société de
transport ainsi qu‘avec votre distributeur et fournissez un
maximum d‘indications et photos des dégâts. Documentez
les éventuels dégâts avec le plus de précision possible. Ne
tenez jamais le colis à l‘envers! Si vous devez transporter ou
manipuler le colis, assurez-vous qu‘il soit maintenu droit et
de manière stable.
TRAITEMENT DES DÉCHETS
Veuillez garder l‘emballage de l‘appareil (carton, plastique,
polystyrène) an de pouvoir le renvoyer dans les meilleures
conditions en cas de besoin.
INSTALLATION DE L‘APPAREIL
L‘appareil doit être utilisé en position verticale sur une
surface stable. La taille minimale de l‘ouverture dans
laquelle la pompe doit être placée est de 40x40x50 cm, ce
qui permet au otteur de la pompe de circuler librement.
Le drainage peut être réalisé en connexion xe ou au
moyen d‘un tuyau exible. L‘appareil peut fonctionner avec
une température positive d‘eau de jusqu‘à 35°C.
COMMENT FONCTIONNE L‘APPAREIL?
– LE PRINCIPE DE BASE
Pression
maximale
de travail
[bar]
0,9 0,9 0,8
Débit maxi-
mal d'eau
[L/h]
17000 15000 7000
Température
maximale
de l'eau
pompée
[°C]
35
Taille de
connexion
1’’; 1,25’’; 1,5’’
Longueur
du câble
d‘alimenta-
tion [m]
10
Dimensions
[mm]
246x
162x362
246x
162x362
165x
150x342
Poids [kg] 6 5,8 4
Nom du
produit
Pompe de jardin/pompe à eau
Modèle HT-ROBSON
-SP1100DWD
HT-ROBSON
-SP1100DWE
Tension no-
minale [V]/
Fréquence
[Hz]
230/50
Puissance
[W]
1100
Classe de
protection IP
IPX8
Hauteur
maximale de
levage [m]
9,5
Profondeur
maximale
d‘immersion
[m]
7
Pression
maximale
de travail
[bar]
0,9
Débit maxi-
mal d'eau
[L/h]
16000
Température
maximale
de l'eau
pompée
[°C]
35
Taille de
connexion
1’’; 1,25’’; 1,5’’
MSW-SP350CW
1. Boîtier
2. Grille d‘entrée
3. Interrupteur à otteur
4. Serre-câble
5. Poignée
6. Raccord d‘eau (prise)
1. Crochet
2. Poignée
3. Boîtier
4. Grille d‘entrée
5. Interrupteur à otteur
6. Serre-câble
7. Tubes de rallonge
8. Arceau ajustable
9. Raccord d’eau (prise)
10. Bouchon de l‘orice
de sortie
6
1
2
4
5
3
10
9
8
1
2
3
4
7
6
5
Longueur
du câble
d‘alimenta-
tion [m]
10
Dimensions
[mm]
246x162x362 245x160x350
Poids [kg] 5,7 5,5
5. Assurez-vous que l‘eau pompée ne pénètre pas dans
les connexions électriques de l’appareil.
6. Assurez-vous que la pompe ne fonctionne pas
„à sec“.
Pour démarrer la pompe, connectez-la à l‘alimentation
électrique. La connexion de l‘appareil dépend de la position
de l‘interrupteur à otteur.
TRANSPORT ET STOCKAGE
Si vous transportez cet appareil, veuillez-le protéger
des secousses et des chutes. Ne posez rien sur la partie
supérieure de l‘appareil. Stockez-le dans un environnement
sec et bien aéré, à l‘abri des gaz corrosifs.
18 19
13.02.2018
13.02.2018

20 13.02.2018
FR
NETTOYAGE ET ENTRETIEN
• Avant de commencer à nettoyer l‘appareil,
débranchez-le de l‘alimentation électrique.
• N‘utilisez que des produits de nettoyage sans
ingrédients corrosifs pour nettoyer la surface.
• Après chaque utilisation, nettoyez l‘appareil de la
boue organique avec de l‘eau propre et un chion
doux.
• Si la pompe est installée de façon permanente
(pour éviter les inondations), son ecacité doit être
régulièrement vériée tous les 3 mois.
• En cas de dépôts de sédiments au fond de la
pompe, retirez la grille d‘entrée et rincez la saleté
des rotors de la pompe avec un léger ux d‘eau
propre. ATTENTION: Ne placez jamais l‘appareil sur
la roue après avoir retiré la grille. Après le nettoyage,
remettez la grille.
• Gardez l‘appareil dans un endroit sec et frais, à l‘abri
de l‘humidité et du contact direct de la lumière du
soleil.
EXAMEN RÉGULIER DE L‘APPAREIL
Contrôlez régulièrement le bon état des diérents éléments
de l‘appareil. Si l‘un d‘entre eux est endommagé, l‘appareil
ne doit plus être utilisé. Adressez-vous immédiatement
à votre vendeur pour faire réparer l‘appareil. Que faire en
cas de problème? Prenez contact avec votre vendeur et
préparez les éléments suivants:
• Vos numéros de facture et de série (vous trouverez
ce dernier sur la plaque signalétique)
• Le cas échéant, une photo de l‘élément endommagé
• Une description précise du problème aidera votre
conseiller à en identier la cause. Plus détaillées
seront vos indications, plus rapidement nous
pourrons vous aider!
ATTENTION: N‘ouvrez jamais l‘appareil sans l‘accord
préalable du service client. Cela pourrait compromettre
votre droit à la garantie!
IT
21
Il manuale originale è stato scritto in tedesco. Le versioni in
altre lingue sono traduzioni dalla lingua tedesca.
ISTRUZIONI PER L’USO
NORME DI SICUREZZA
Norme di sicurezza generali per l‘utilizzo di apparecchi
elettrici:
Per diminuire il rischio di ferirsi mediante amme o scosse
elettriche, invitiamo l‘utente a rispettare le norme di
sicurezza quando si utilizza questo dispositivo. Si prega
di leggere attentamente questo manuale di istruzioni
e assicurarsi di non aver alcun dubbio al riguardo.
Conservare con cura e a portata di mano queste istruzioni
in maniera tale da poterle consultare in seguito. Utilizzare
sempre una fonte di energia con messa a terra dotata
della tensione corretta (si prega di prendere visione delle
istruzioni o dell‘etichetta del prodotto). Se non si è sicuri
delle norme di installazione far comprovare l‘impianto
da un tecnico qualicato. Non usare mai un cavo di
alimentazione difettoso! Non aprire questo apparecchio
in un ambiente umido o bagnato o con mani bagnate
o umide. È necessario inoltre proteggere il dispositivo
dalla luce diretta del sole. Utilizzare l‘apparecchio solo in
luoghi protetti, così che nessuno possa calpestare il cavo,
inciamparvi e/o arrecarvi danni. Bisogna inoltre fornire
un‘areazione suciente che garantisca il rareddamento
dell‘unità e impedisca l‘accumulo di calore. Estrarre la spina
prima di pulire l‘apparecchio e utilizzare un panno umido
per la pulizia. Evitare l‘uso di detergenti e assicurarsi che
nessun liquido penetri nell‘apparecchio o vi permanga.
L‘interno di questo apparecchio non contiene parti che
richiedono manutenzione da parte dell‘utente. Far eseguire
i lavori di manutenzione, regolazione e riparazione
a personale qualicato. Nel caso di intervento di terzi, la
garanzia decade!
NORME DI SICUREZZA
1. Leggere attentamente questo manuale di istruzioni
prima di azionare l‘apparecchio! Osservare tutte le
norme di sicurezza per evitare danni dovuti a uso
improprio!
2. Conservare le istruzioni d‘uso per un futuro utilizzo.
Se questo dispositivo dovesse essere adato a terzi,
consegnare anche queste istruzioni d‘uso.
3. Utilizzare l‘apparecchio solo per lo scopo previsto
e solo al chiuso.
4. Nel caso di un uso improprio o di manomissione, il
produttore o il rivenditore non potrà essere ritenuto
responsabile per eventuali danni.
5. Prima del primo utilizzo, si prega di vericare che
il tipo di corrente e di tensione corrispondano alle
caratteristiche riportate sull‘etichetta del prodotto.
ATTENZIONE! Le immagini in questo manuale
sono puramente dimostrative per cui i singoli
dettagli possono dierire dall‘aspetto reale
dell‘apparecchio.
Leggere attentamente le istruzioni per l'uso.
Soddisfa i requisiti delle norme di sicurezza
rilevanti.
Non smaltire apparecchi elettrici insieme a riuti
domestici.
6. Questo dispositivo non è progettato per essere
utilizzato da persone, compresi i bambini, con ridotte
capacità siche o mentali, nonché da coloro che non
possiedono adeguata esperienza e conoscenza. Si fa
eccezione per coloro i quali siano sorvegliati da un
responsabile qualicato che si prenda carico della
loro sicurezza e abbia ricevuto istruzioni dettagliate
al riguardo.
7. PERICOLO DI SCOSSA ELETTRICA! Non tentare di
riparare l‘apparecchio autonomamente. In caso di
guasto far riparare il dispositivo da professionisti
qualicati.
8. Controllare regolarmente la spina e il cavo
di alimentazione. Se il cavo di alimentazione
è danneggiato deve essere sostituito tramite il
produttore, l‘operatore del servizio clienti o chi possa
farne le veci, al ne di evitare qualsiasi rischio.
9. Evitare il danneggiamento del cavo di alimentazione
non schiacciarlo, piegarlo o sfregarlo contro spigoli
appuntiti e tenerlo lontano da superci calde
e amme.
10. ATTENZIONE: PERICOLO DI MORTE! Non immergere
il dispositivo in acqua o altri liquidi durante la pulizia
o la messa in funzione.
11. Non aprire in nessun caso l‘alloggiamento.
12. Non utilizzare questo dispositivo se non funziona
correttamente.
13. Prima di avviare il dispositivo, assicurarsi che non ci
siano persone o animali nello scavo/apertura.
14. È vietato mettere le mani nel dispositivo durante il
funzionamento o ruotare manualmente il rotore
quando l‘alimentatore è collegato.
DETTAGLI TECNICI
13.02.2018
Nome del
prodotto
Pompa sommersa
Modello HT-
ROBSON-
SP1100DW
HT-
ROBSON-
SP1100DWB
HT-
ROBSON-
SP400CW
Tensione
nominale
[V~]/
Frequenza
[Hz]
230/50
Potenza
nominale
[W]
1100 1100 400
Classe di
protezio-
ne IP
IPX8
Max. altezza
di solleva-
mento [m]
9,5 9,5 8
Max. pro-
fondità di
immersione
[m]
7
Max.
pressione di
lavoro [bar]
0,9 0,9 0,8
ISTRUZIONI PER L‘USO

IT
FUNZIONAMENTO
Istruzioni per l‘uso
• Prima di collegare la pompa all‘alimentazione
elettrica, l‘impianto elettrico deve essere controllato
da una persona in possesso di adeguate conoscenze
e qualiche in materia di messa a terra, ripristino
e interruttori dierenziali.
• L‘impianto elettrico che alimenta la pompa deve
essere dotato di un interruttore dierenziale no
a 30 mA.
• Non utilizzare il dispositivo con le mani bagnate.
• In caso di pericolo di fuoriuscita, tutti i collegamenti
elettrici devono essere protetti contro di essa, per es.
posizionando il dispositivo su una supercie più alta.
• Il motore dell‘unità deve essere protetto dal gelo.
• È vietato avviare la pompa senza prima immergerla
in acqua. Il „funzionamento a secco“ provoca danni
irreversibili alla pompa.
• L‘apparecchio non è destinato al funzionamento
continuo.
• Spegnere sempre il dispositivo dopo il
completamento dei lavori e scollegarlo
dall‘alimentazione elettrica.
• Non è consentito trasportare la pompa mediante il
cavo di alimentazione.
• La pompa deve essere spostata dalla maniglia.
Abbassare la pompa nell‘acqua. Fissare la corda alla
maniglia.
• In caso di malfunzionamento della pompa
o di danni dell‘isolamento del cavo di alimentazione,
interrompere subito l‘apporto di corrente elettrica.
• Non è consentito l‘uso della pompa per il
pompaggio di acqua salata, sostanze corrosive,
liquidi inammabili, ecc.
• È vietato pompare acqua con temperatura superiore
a 35°C.
• Il fondo dello scavo /buco da cui viene pompata
l‘acqua deve essere privo di fango e sporco
grossolano.
• Controllare regolarmente la quantità d‘acqua nello
scavo/buco. Un livello dell‘acqua troppo basso può
causare l‘ingresso di fango nella pompa, impedendo
così al motore di funzionare normalmente dopo che
si è asciugato.
• È vietato ostruire l‘uscita dell‘acqua durante il
funzionamento.
• La perdita di lubricante dal dispositivo può causare
un inquinamento dell‘acqua.
• Il gancio del modello MSW-SP350CW viene utilizzato
per appendere la pompa sul bordo del serbatoio in
modo che non tocchi il terreno e aspiri i sedimenti.
• L‘attacco di uscita nel modello MSW-SP350CW può
essere utilizzato per regolare la portata del usso
d‘acqua e la breve chiusura dello scarico durante il
funzionamento. È vietato chiudere la presa con la
pompa accesa per un periodo di tempo più lungo,
in quanto ciò può causare sovraccarico e guasti
dell‘unità.
Montaggio (solo modello: MSW-SP350CW)
Assemblare il dispositivo come indicato nel disegno. Le
guarnizioni di diametro ridotto sono da inserire negli
elementi contrassegnati dalla lettera „A“. Negli elementi
contrassegnati con „B“ bisogna montare le guarnizioni
di diametro medio. Il gancio può essere ssato ai tubi di
prolunga secondo necessità. Per fare ciò, premere verso il
basso sul tubo e ssarlo con la vite a testa zigrinata.
23
13.02.2018
Preparazione del dispositivo per il
funzionamento:
1. Collegare il diametro appropriato
all‘attacco per l‘acqua di scarico.
Assicurarsi che tutto sia installato
correttamente.
2. Assicurarsi che l‘alimentatore
e l‘alimentazione della pompa
siano in buone condizioni e non
siano danneggiati.
3. Regolare il galleggiante
regolando la lunghezza del
cavo di protezione. Bloccare
l‘impostazione bloccando il
cavo nella serratura. Assicurarsi
che l‘interruttore interrompa
l‘alimentazione sulla supercie
minima del livello dell‘acqua e che
assicuri che il punto di arresto
non si trovi sotto l‘ingresso della
pompa.
4. Posizionare la pompa sul fondo
del foro/scavo.
A
B
A
B
A
MSW-SP350CW
1. Gancio
2. Impugnatura
3. Alloggiamento
4. Griglia di ingresso
5. Interruttore
galleggiante
6. Serracavo
7. Asta di prolunga
8. Staa regolabile
9. Attacco dell‘acqua
(presa)
10. Chiusura dell‘apertura
d‘uscita
10
9
8
1
2
3
4
7
6
5
5. Assicurarsi che l‘acqua pompata non si trovi nei
collegamenti elettrici.
6. Assicurarsi che la pompa non funzioni da asciutta.
Per avviare la pompa, collegarla all‘alimentazione elettrica.
Il collegamento dell‘apparecchio dipende dalla posizione
dell‘interruttore galleggiante.
TRASPORTO E STOCCAGGIO
Durante il trasporto evitare di esporre il dispositivo
a scossoni o movimenti bruschi, nonché far sì che il pacco
non venga posizionato sottosopra. Conservare in luogo
ben ventilato con aria secca senza gas corrosivi.
Conservare l‘apparecchio in posizione orizzontale
a temperatura superiore allo zero. Dopo alcuni giorni di
stoccaggio, il corretto funzionamento dell‘apparecchiatura
deve essere sempre controllato prima di essere reinstallato
in un‘apertura.
IT
INDICAZIONI D‘USO
La pompa sommersa è un dispositivo per il pompaggio
dell‘acqua no a 35°C da scavi, locali inondati, serbatoi
d‘acqua, ecc.
L‘operatore è responsabile di tutti i danni derivanti da
un uso improprio.
PRIMA DEL PRIMO UTILIZZO
Controllare l‘imballaggio del pacco al momento della
consegna e aprirlo in un secondo momento. Se la
confezione risulta danneggiata contattare entro 3 giorni
la compagnia di trasporto e il rivenditore documentando
i danni il più precisamente possibile. Si prega di non
capovolgere la confezione! Nel caso in cui fosse necessario
trasportare il pacco, mantenerlo diritto e stabile.
SMALTIMENTO DELL‘IMBALLAGGIO
Si prega di conservare l‘intero imballaggio (cartone,
nastro adesivo e polistirolo), nel caso in cui per problemi
di funzionamento fosse necessario rispedire il prodotto al
servizio clienti!
MONTAGGIO DELLA MACCHINA
Il dispositivo deve essere utilizzato in posizione verticale su
una supercie stabile. La dimensione minima dell‘apertura
in cui deve essere collocata la pompa è pari a 40x40x50 cm,
in modo che il galleggiante della pompa possa muoversi
liberamente. Il drenaggio può essere realizzato come
raccordo sso o mediante tubo essibile. L‘apparecchio
può funzionare con una temperatura positiva dell‘acqua
massima pari a 35°C.
COME FUNZIONA IL DISPOSITIVO? – PRINCIPIO DI BASE
22 13.02.2018
Max. porta-
ta d’acqua
[L/h]
17000 15000 7000
Max.
temperatura
della pompa
dell’acqua
[°C]
35
Dimensione
collega-
mento
1’’; 1,25’’; 1,5’’
Lunghezza
del cavo di
alimentazio-
ne [m]
10
Dimensioni
[mm]
246x
162x362
246x
162x362
165x
150x342
Peso [kg] 6 5,8 4
Nome del
prodotto
Pompa da giardino/pompa idraulica
Modello HT-ROBSON
-SP1100DWD
HT-ROBSON
-SP1100DWE
Tensione
nominale
[V~]/
Frequenza
[Hz]
230/50
Potenza
nominale
[W]
1100
Classe di
protezio-
ne IP
IPX8
Max. altezza
di solleva-
mento [m]
9,5
Max. pro-
fondità di
immersione
[m]
7
Max.
pressione di
lavoro [bar]
0,9
Max. porta-
ta d’acqua
[L/h]
16000
Max.
temperatura
della pompa
dell’acqua
[°C]
35
Dimensione
collega-
mento
1’’; 1,25’’; 1,5’’
1. Alloggiamento
2. Griglia di ingresso
3. Interruttore
galleggiante
4. Serracavo
5. Impugnatura
6. Attacco dell‘acqua
(presa)
6
1
2
4
5
3
Lunghezza
del cavo di
alimentazio-
ne [m].
10
Dimensioni
[mm]
246x162x362 245x160x350
Peso [kg] 5,7 5,5

24 13.02.2018
IT
PULIZIA E MANUTENZIONE
• Prima di pulire il dispositivo, scollegarlo dalla rete
elettrica.
• Per pulire la supercie utilizzare solo detergenti
senza ingredienti corrosivi.
• Pulire l‘apparecchio dopo ogni utilizzo con acqua
pulita e un panno morbido per evitare la formazione
di fanghi organici.
• Se la pompa viene installata in modo permanente
(ad esempio come protezione contro l’allagamento),
bisogna controllare il suo corretto funzionamento
ogni 3 mesi.
• In presenza di deposito di sedimenti nella parte
inferiore della pompa, rimuovere la rete della
bocchetta e con un getto leggero di acqua pulita
lavare via lo sporco dal rotore della pompa.
ATTENZIONE: non posizionare mai il dispositivo sul
rotore, dopo aver esteso la grata. Al termine della
pulizia, rimettere la grata.
• Tenere l‘apparecchio in un luogo asciutto, fresco,
protetto dall‘umidità e dalla luce diretta del sole.
CONTROLLI REGOLARI DELLA MACCHINA
Vericare regolarmente che gli elementi dell‘apparecchio
non presentino danni. Nel caso in cui si riscontrassero
danni, è severamente vietato qualsiasi impiego del
dispositivo. Si prega di contattare il venditore di riferimento
anché vengano eettuate le modiche necessarie.
Cosa fare in caso di problemi?
Contattare il venditore e fornire i seguenti dati:
• Numero di fatturazione e numero di serie (dei quali
l‘ultimo si trova sulla targhetta del dispositivo).
• Se possibile fornire una foto del pezzo difettoso
• Provvedere a descrivere il problema che avete
riscontrato nel modo più preciso possibile in modo
che il servizio clienti sia in grado di circoscrivere
il problema e di risolverlo. Più dettagliate sono
le informazioni fornite, maggiore è l‘aiuto che
possiamo fornire!
ATTENZIONE: Non aprire mai o smontare l‘apparecchio
senza l‘autorizzazione del servizio clienti. Tale operazione
senza esplicita autorizzazione fa decadere la garanzia
a eetto immediato!
ES
25
El texto en alemán corresponde a la versión original.
Los textos en otras lenguas son traducciones de las
instrucciones en alemán.
MANUAL DE INSTRUCCIONES
MEDIDAS DE SEGURIDAD
Medidas generales de seguridad para el uso de dispositivos
eléctricos:
Para reducir el riesgo de lesiones por quemadura
o electrocución, le rogamos que tome siempre ciertas
precauciones básicas de seguridad cuando utilice este
aparato. Por favor, lea con detenimiento este manual de
instrucciones y cerciórese de que no tiene dudas al respecto.
Guarde cuidadosamente este manual con el producto para
poder consultarlo cuando lo necesite. ¡Utilice siempre
una conexión eléctrica con toma a tierra y con el voltaje
adecuado (véase el manual o la placa de características del
producto)! Si tiene dudas con respecto a dicha conexión
haga que un técnico cualicado la compruebe. ¡Nunca
utilice un cable de corriente defectuoso! No abra este
dispositivo en un entorno húmedo o mojado, y mucho
menos con las manos húmedas. Además, debe proteger el
dispositivo de la radiación solar directa. Ponga en marcha el
equipo solamente en lugares seguros, donde nadie pueda
pisar los cables, caerse sobre ellos o dañarlos. Asegúrese
además de que la ventilación sea suciente para garantizar
la refrigeración del aparato y, al mismo tiempo, evitar la
acumulación de calor. Desenchufe el dispositivo antes de
limpiarlo y utilice solo un trapo húmedo para la limpieza.
Evite el uso de detergentes y tenga cuidado de que ningún
líquido penetre y se estanque en el equipo. El interior
de este equipo contiene piezas cuyo mantenimiento
no debe ser efectuado por el usuario. Deje las tareas de
mantenimiento y reparación al personal técnico cualicado.
Cualquier intervención externa conllevará la extinción de la
garantía.
MEDIDAS DE SEGURIDAD
1. ¡Lea detenidamente este manual de instrucciones
antes de poner en marcha el dispositivo! ¡Respete
todas las medidas de seguridad para evitar daños
derivados de un uso inadecuado del equipo!
2. Conserve el manual de instrucciones para futuras
consultas. Este manual debe ser entregado a toda
persona que vaya a hacer uso del dispositivo.
3. Utilice el equipo solo para los nes previstos
y únicamente en espacios interiores.
4. No nos hacemos responsables de los daños
ocasionados por un uso indebido o un manejo
incorrecto del dispositivo.
5. Antes de utilizarlo por primera vez, verique que
el tipo de corriente y el voltaje de la conexión que
va a utilizar coinciden con los datos indicados en la
placa de características del dispositivo.
ATENCIÓN! En este manual se incluyen fotos
ilustrativas, que podrían no coincidir exactamente
con la apariencia real del producto.
Lea este manual de instrucciones con
detenimiento.
El equipo cumple con la normativa CE.
Los dispositivos eléctricos no se pueden
desechar con la basura doméstica.
6. Este aparato no debe ser utilizado por niños, ni
tampoco por personas con capacidades físicas,
sensoriales o mentales reducidas o con falta de
experiencia y/o conocimiento, a menos que sean
supervisadas por un responsable de su seguridad.
7. ¡PELIGRO DE ELECTROCUCIÓN! Nunca intente
reparar el equipo usted mismo. En caso de avería
deje que lo repare únicamente personal técnico
cualicado.
8. Examine regularmente el enchufe y el cable del
adaptador. Si el cable estuviese deteriorado deberá
reemplazarlo un técnico autorizado, a n de evitar
riesgos.
9. Absténgase de aplastar, doblar o rozar el cable,
y manténgalo siempre alejado de fuego y de
supercies calientes.
10. ¡ATENCIÓN, PELIGRO DE MUERTE! Nunca sumerja el
equipo en agua u otros líquidos durante su limpieza
o funcionamiento.
11. No abra la carcasa del dispositivo bajo ninguna
circunstancia.
12. No utilice este dispositivo si no funcionara
correctamente.
13. Antes de iniciar la unidad, asegúrese de que no haya
personas o animales en la zona de trabajo.
14. Está prohibido colocar las manos en la unidad
durante el funcionamiento o girar el rotor
manualmente mientras la fuente de alimentación
esté conectada.
DATOS TÉCNICOS
13.02.2018
Nombre del
producto
Bomba de jardín
Modelo HT-
ROBSON-
SP1100DW
HT-
ROBSON-
SP1100DWB
HT-
ROBSON-
SP400CW
Tensión [V]/
Frecuencia
[Hz]
230/50
Potencia
[W]
1100 1100 400
Clase de
protección
IP
IPX8
Altura
máxima de
elevación
[m]
9,5 9,5 8
Profundidad
máxima de
inmersión
[m]
7
Presión
máxima
de trabajo
[bar]
0,9 0,9 0,8
Caudal de
agua máxi-
mo [L/h]
17000 15000 7000
MANUAL DE INSTRUCCIONES

ES
MANEJO
Instrucciones de uso
• Antes de conectar la bomba a la fuente de
alimentación, la instalación eléctrica debe ser
revisada por una persona con conocimientos
y cualicación adecuados para comprobar la
puesta a tierra, puesta a cero y funcionamiento del
diferencial.
• La instalación eléctrica que alimenta la bomba
debe estar equipada con un interruptor diferencial
residual de hasta 30 mA.
• Nunca manipule el equipo con las manos mojadas.
• En caso de riesgo de desbordamiento, todas
las conexiones eléctricas deben protegerse, por
ejemplo, colocándolas en alto.
• El motor del equipo debe protegerse contra heladas.
• Está prohibido activar la bomba sin que esté
sumergida en agua. El funcionamiento „en seco“
causa daños irreversibles a la bomba.
• El aparato no está diseñado para un funcionar
continuamente.
• Apague siempre la unidad una vez nalizados los
trabajos y desconéctela de la fuente de alimentación.
• No tire del cable de alimentación para desplazar la
bomba.
• La bomba se debe levantar y transportar mediante
el asa. Cuando sumerja la bomba en el agua je una
cuerda al asa.
• En caso de funcionamiento inadecuado de la bomba
o daños en el aislamiento del cable de alimentación,
desconecte de la toma de corriente de inmediato.
• No está permitido su uso para bombear agua salada,
sustancias corrosivas, líquidos inamables, etc.
• Está prohibido bombear agua con una temperatura
superior a 35°C.
• El fondo de la excavación / pozo desde el cual se
bombea el agua debe estar libre de lodo y suciedad
excesiva.
• Controle regularmente la cantidad de agua en el
foso. Un nivel de agua demasiado bajo puede causar
que el lodo entre en la bomba, impidiendo que el
motor opere con normalidad después de secarse.
• Está prohibido bloquear la salida de agua durante el
funcionamiento.
• Las fugas de lubricante de la unidad podrían
contaminar el agua.
• El gancho del modelo MSW-SP350CW se utiliza
para colgar la bomba en el borde del tanque (p. ej.
un barril), de manera que no toque el suelo y no
succione el sedimento.
• El oricio de salida del modelo MSW-SP350CW se
puede utilizar para regular el caudal del ujo de
agua y durante un corto periodo de tiempo también
el cierre del desagüe. Está prohibido cerrar la toma
por un período de tiempo más largo cuando la
bomba esté en funcionamiento, ya que esto podría
ocasionar una sobrecarga y la consiguiente avería
del equipo.
Montaje (solo para el modelo MSW-SP350CW)
Monte el dispositivo tal y como se muestra en la imagen.
Las juntas de menor diámetro se montan en los elementos
marcados con la letra „A“. Las juntas de diámetro medio
se montan en los elementos marcados como „B“. El
gancho puede jarse a los tubos de extensión según sea
necesario. Para ello, inserte la tubería y fíjela con el tornillo
de mariposa.
27
13.02.2018
Preparación del aparato para el
funcionamiento:
1. Conecte el diámetro adecuado
al oricio de drenaje. Asegúrese
de que todo esté instalado
correctamente.
2. Asegúrese de que el adaptador
y la fuente de alimentación
de la bomba estén en buenas
condiciones y no estén dañados.
3. Ajuste el interruptor de otador
adaptando la longitud del
cable de protección. Bloquee
el ajuste colocando el cable
en el dispositivo de bloqueo.
Asegúrese de que el interruptor
detenga la el funcionamiento en
la supercie mínima del nivel del
agua y de que el punto de corte
no esté por debajo de la entrada
de la bomba.
4. Colocar la bomba lentamente
sobre la zanja / pozo.
A
B
A
B
A
MSW-SP350CW
1. Gancho
2. Asa
3. Carcasa
4. Rejilla de entrada
5. Interruptor del
otador
6. Abrazadera de cable
7. Tubos de extensión
8. Soporte ajustable
9. Toma de agua
(conexión)
10. Cierre de la abertura
de salida
10
9
8
1
2
3
4
7
6
5
5. Asegúrese de que el agua bombeada no entre en
contacto con las conexiones eléctricas.
6. Cerciórese de que la bomba no funcione „en seco“.
Para poner en marcha la bomba, conéctela a la fuente
de alimentación. La toma del aparato dependerá de la
posición del interruptor de otador.
TRANSPORTE Y ALMACENAJE
Para transportar la maquina protéjala tanto de sacudidas
como de caídas y evite colocar objetos en la parte superior.
Almacenar en un espacio bien ventilado, seco y lejos de
gases corrosivos.
LIMPIEZA Y MANTENIMIENTO
• Antes de comenzar a limpiar la unidad, desconéctela
de la fuente de alimentación.
ES
ÁMBITO DE APLICACIÓN
La bomba sumergible es un dispositivo para bombear
agua con una temperatura máxima de hasta 35°C desde
excavaciones, salas inundadas, depósitos de agua, etc.
El usuario es responsable de los daños derivados de un
uso inadecuado del aparato.
ANTES DEL PRIMER USO
A la recepción de la mercancía, compruebe que el
embalaje no está dañado y ábralo solamente si estuviera
en buen estado. Si el embalaje estuviera dañado póngase
en contacto con la empresa de transportes y con el
distribuidor en un plazo máximo de 3 días, documentando
los desperfectos de la manera más precisa posible. ¡No
coloque el embalaje al revés! En caso de tener que volver
a transportar el paquete, manténgalo derecho y estable.
ELIMINACIÓN DEL EMBALAJE:
¡Rogamos mantenga el embalaje original (cartón, bridas de
plástico y poliestireno) para poder devolver el aparato lo
mejor protegido posible, en caso de que fuera necesaria
una reparación!
COLOCACIÓN DEL EQUIPO
El dispositivo debe utilizarse en posición vertical sobre una
supercie estable. El tamaño mínimo de la abertura en la
que se coloca la bomba debe ser de 40x40x50 cm, para
que el otador de la bomba se mueva así libremente. El
drenaje se puede llevar a cabo mediante una conexión
ja o mediante una manguera exible. La unidad puede
funcionar con agua a una temperatura de hasta 35°C.
¿COMO FUNCIONA EL EQUIPO? – PRINCIPIOS BÁSICOS
26 13.02.2018
Temperatura
máxima del
agua de
bombeo
[°C]
35
Tamaño de
conexión
1’’; 1,25’’; 1,5’’
Longitud
del cable de
alimenta-
ción [m]
10
Dimensio-
nes [mm]
246x
162x362
246x
162x362
165x
150x342
Peso [kg] 6 5,8 4
Nombre del
producto
Bomba sumergible/bomba de agua
Modelo HT-ROBSON
-SP1100DWD
HT-ROBSON
-SP1100DWE
Tensión [V]/
Frecuencia
[Hz]
230/50
Potencia
[W]
1100
Clase de
protección
IP
IPX8
Altura
máxima de
elevación
[m]
9,5
Profundidad
máxima de
inmersión
[m]
7
Presión
máxima
de trabajo
[bar]
0,9
Caudal de
agua máxi-
mo [L/h]
16000
Temperatura
máxima del
agua de
bombeo
[°C]
35
Tamaño de
conexión
1’’; 1,25’’; 1,5’’
Longitud
del cable de
alimenta-
ción [m]
10
1. Carcasa
2. Rejilla de entrada
3. Interruptor del
otador
4. Abrazadera de cable
5. Asa
6. Toma de agua
(conexión)
6
1
2
4
5
3
Dimensio-
nes [mm]
246x162x362 245x160x350
Peso [kg] 5,7 5,5

ES
• Utilice únicamente productos de limpieza que no
contengan sustancias corrosivas.
• Limpie cualquier residuo de lodo el equipo después
de cada uso con agua limpia y un paño suave.
• Si la bomba estuviera instalada de forma permanente
(como protección contra inundaciones), su ecacia
debe comprobarse regularmente cada 3 meses.
• En caso de depósitos de sedimentos en la parte
inferior de la bomba, retire la rejilla de entrada
y enjuague la suciedad de los rotores de la bomba
con un chorro ligero de agua limpia. ¡ATENCIÓN!:
Nunca coloque la bomba sobre la turbina una vez
retirada la rejilla. Vuelva a colocar la rejilla después
de limpiar.
• Almacene la unidad en un lugar seco y fresco,
protegido de la humedad y de la luz solar directa.
REVISIÓN PERIÓDICA DEL PRODUCTO
Compruebe regularmente que los componentes del
aparato no estén deteriorados. Dado el caso no continúe
utilizando el aparato. Contacte de inmediato al vendedor
para realizar la reparación correspondiente.
¿Qué hacer en caso de problemas?
Póngase en contacto con el vendedor y prepare la siguiente
información:
• Número de factura y número de serie (este último
lo encontrará en la placa de características técnicas).
• En caso necesario incluya una foto de la pieza
defectuosa.
• El personal del servicio técnico podrá determinar
mejor cuál es el problema cuanto más detallada sea
la descripción. Cuanto más detallada y precisa sea la
información, más rápido podremos ayudarle.
ATENCIÓN: Nunca intente reparar o abrir el aparato sin
consultar previamente con el servicio técnico. ¡Esto puede
conllevar la extinción de la garantía!
NAMEPLATE TRANSLATIONS
1 2 3 4 5 6
EN Product Name Model Weight Voltage/Frequency Power Max Flow
DE Produktname Modell Gewicht Spannung/Frequenz Leistung Maximaler
Durchuss
PL Nazwa produktu Model Waga Napięcie/
Częstotliwość
Moc Maksymalny
przepływ
FR Nom du produit Modèle Poids Tension/Fréquence Puissance Débit maximum
IT Nome del prodotto Modello Peso Tensione/Frequenza Potenza Flusso massimo
ES Nombre del producto Modelo Peso Voltaje/Frecuencia Potencia Flujo máximo
CZ Název výrobku Model Hmotnost Jmenovité napájecí
napětí/Frekvence
Jmenovitý
výkon
Max. průtok
7 8 9 10
EN Max water temperature Production Year Serial No. Manufacturer
DE Maximale Wassertemperatur Produktionsjahr Ordnungsnummer Hersteller
PL Maksymalna temperatura wody Rok produkcji Numer serii Producent
FR Température maximale de l‘eau Année de production Numéro de serie Fabriquant
IT Temperatura massima dell‘acqua Anno di produzione Numero di serie Produttore
ES Temperatura máxima del agua Año de producción Número de serie Fabricante
CZ Maximální teplota vody Rok výroby Sériové číslo Výrobce
28 29
13.02.2018
13.02.2018
Product name Submersible pump
Model
Weight (kg)
Voltage(V)/Frequency(Hz) 230/50
Power
Max Flow
IPX8
Max Water Temperature 35°C
Production Year
Serial No.
Manufacturer: expondo Polska sp. z oo. Sp.k.
ul. Dekoracyjna 3, 65-155 Zielona Góra | Poland, EU
Desing Made in Germany
expondo.de
1
2
3
4
5
6
7
9
10
8
7m

DE
Hiermit bestätigen wir, dass die hier in dieser Anleitung aufgeführten Geräte CE-konform sind.
EN
We hereby certify that the appliances listed in this manual are CE compliant.
FR
Par la présente, nous conrmons que les appareils présentés dans ce mode d´emploi sont conformes aux normes CE.
PL
Niniejszym potwierdzamy, że urządzenia opisane w tej instrukcji są zgodne z deklaracją CE.
IT
Con la presente documentazione si certica che i dispositivi descritti all´interno del manuale sono conformi alle vigenti
norme CE.
ES
Por la presente conrmamos que los dispositivos detallados en este manual son conformes con las normativas de la CE.
CZ
Tímto potvrzujeme, že všechy produkty uvedené v této uživatelské příručce disponují CE prohlášním o shodě.
30 31
13.02.2018
13.02.2018
NOTES/NOTIZEN

expondo.de
Hersteller an Verbraucher
Sehr geehrte Damen und Herren,
gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall
gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendig-
keit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht
mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.
In Deutschland sind Sie gesetzlich [2] verpichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung
zuzuführen. Die öentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen
Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die
rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.
Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem
Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.
[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES
ÜBER ELEKTRO –UND ELEKTRONIK –ALTGERÄTE
[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung
von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).
UMWELT –UND ENTSORGUNGSHINWEISE
Utylizacja produktu
Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczo-
nego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie
z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji
i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych
i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem,
nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
For the disposal of the device please consider and act according to the national and local rules and regulations.
CONTACT
expondo Polska sp. z o.o. sp. k.
ul. Dekoracyjna 3
65-155 Zielona Góra | Poland, EU
e-mail: [email protected]
