Hilti SR 4-A22 User manual

SR 4-A22
English 1
Français 10
Español 21
Português 31

1

2
3
4

5
6

SR 4-A22
en Originaloperatinginstructions....................................... 1
fr Moded'emploioriginal ........................................... 10
es Manualdeinstruccionesoriginal .................................... 21
pt Manualdeinstruçõesoriginal ...................................... 31

*2200412* 2200412 English 1
Original operating instructions
1 Information about the documentation
1.1 About this documentation
• Read this documentation before initial operation or use. This is a prerequisite for safe, trouble-free
handling and use of the product.
• Observe the safety instructions and warnings in this documentation and on the product.
• Always keep the operating instructions with the product and make sure that the operating instructions
are with the product when it is given to other persons.
1.2 Explanation of symbols used
1.2.1 Warnings
Warnings alert persons to hazards that occur when handling or using the product. The following signal words
are used:
DANGER
DANGER !
▶Draws attention to imminent danger that will lead to serious personal injury or fatality.
WARNING
WARNING !
▶Draws attention to a potential threat of danger that can lead to serious injury or fatality.
CAUTION
CAUTION !
▶Draws attention to a potentially dangerous situation that could lead to personal injury or damage to the
equipment or other property.
1.2.2 Symbols in the documentation
The following symbols are used in this document:
Read the operating instructions before use.
Instructions for use and other useful information
Dealing with recyclable materials
Do not dispose of electric equipment and batteries as household waste
1.2.3 Symbols in the illustrations
The following symbols are used in illustrations:
These numbers refer to the corresponding illustrations found at the beginning of these operating
instructions
The numbering reflects the sequence of operations shown in the illustrations and may deviate
from the steps described in the text

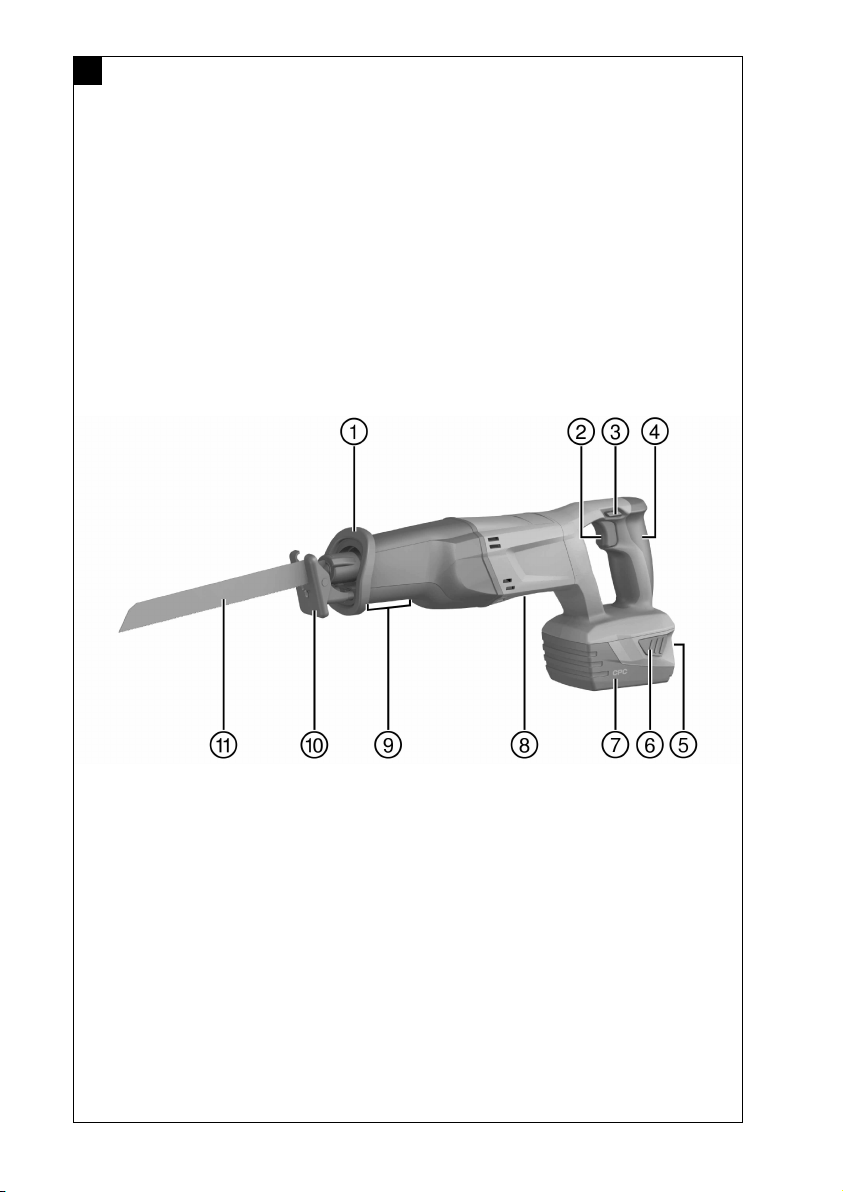

Item reference numbers are used in the overview illustrations and refer to the numbers used in
the product overview section
This symbol is intended to draw special attention to certain points when handling the product.

2 English 2200412 *2200412*

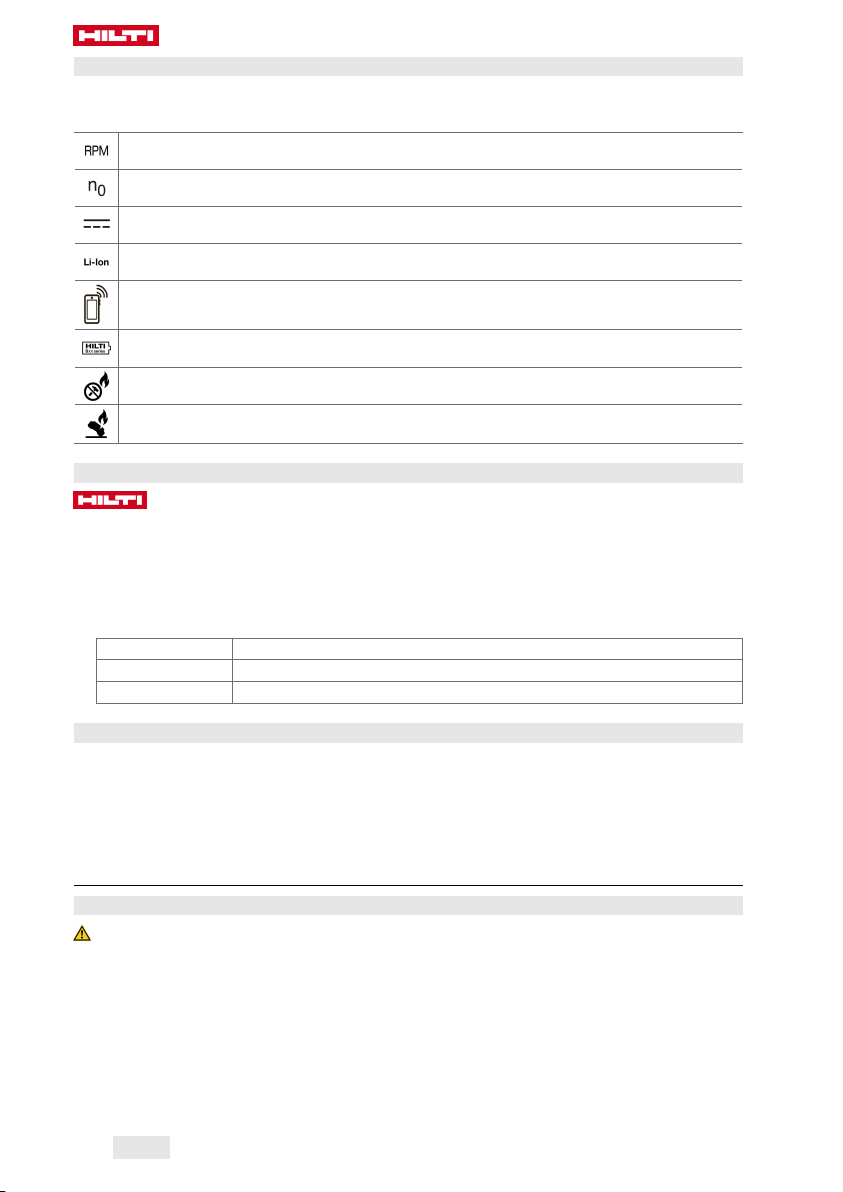

1.3 Product-dependent symbols
1.3.1 Symbols on the product
The following symbols can be used on the product:
Strokes per minute
Stroke rate under no load
Direct current (DC)
Li-ion battery
The product supports wireless data transmission compatible with iOS and Android platforms.
Hilti Li-ion battery type series used. Observe the information given in the section headed In-
tended use.
Never use the battery as a striking tool.
Do not drop the battery. Never use a battery that has suffered an impact or is damaged in any
other way.
1.4 Product information
products are designed for professional users and only trained, authorized personnel are
permitted to operate, service and maintain the products. This personnel must be specifically informed about
the possible hazards. The product and its ancillary equipment can present hazards if used incorrectly by
untrained personnel or if used not in accordance with the intended use.
The type designation and serial number are printed on the rating plate.
▶Write down the serial number in the table below. You will be required to state the product details when
contacting Hilti Service or your local Hilti organization to inquire about the product.
Product information
Reciprocating saw SR 4-A22
Generation 01
Serial no.
1.5 Declaration of conformity
We declare, on our sole responsibility, that the product described here complies with the applicable directives
and standards. A copy of the declaration issued by the certification department can be found at the end of
this documentation.
The technical documentation is filed here:
Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany
2 Safety
2.1 General power tool safety warnings
WARNING Read all safety warnings, instructions, illustrations and specifications provided with this
power tool. Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
▶Keep work area clean and well lit. Cluttered or dark areas invite accidents.
▶Do not operate power tools in explosive atmospheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes.

*2200412* 2200412 English 3
▶Keep children and bystanders away while operating a power tool. Distractions can cause you to lose
control.
Electrical safety
▶Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of
electric shock.
▶Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.
▶Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the
risk of electric shock.
▶Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the
risk of electric shock.
▶When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of electric shock.
▶If operating a power tool in a damp location is unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk of electric shock.
Personal safety
▶Stay alert, watch what you are doing and use common sense when operating a power tool. Do
not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools may result in serious personal injury.
▶Use personal protective equipment. Always wear eye protection. Protective equipment such as a
dust mask, non-skid safety shoes, hard hat or hearing protection used for appropriate conditions will
reduce personal injuries.
▶Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power
source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on
the switch or energising power tools that have the switch on invites accidents.
▶Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may result in personal injury.
▶Do not overreach. Keep proper footing and balance at all times. This enables better control of the
power tool in unexpected situations.
▶Dress properly. Do not wear loose clothing or jewellery. Keep your hair and clothing away from
moving parts. Loose clothes, jewellery or long hair can be caught in moving parts.
▶If devices are provided for the connection of dust extraction and collection facilities, ensure these
are connected and properly used. Use of dust collection can reduce dust-related hazards.
▶Do not let familiarity gained from frequent use of tools allow you to become complacent and ignore
tool safety principles. A careless action can cause severe injury within a fraction of a second.
Power tool use and care
▶Do not force the power tool. Use the correct power tool for your application. The correct power tool
will do the job better and safer at the rate for which it was designed.
▶Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must be repaired.
▶Disconnect the plug from the power source and/or remove the battery pack, if detachable, from
the power tool before making any adjustments, changing accessories, or storing power tools.
Such preventive safety measures reduce the risk of starting the power tool accidentally.
▶Store idle power tools out of the reach of children and do not allow persons unfamiliar with the
power tool or these instructions to operate the power tool. Power tools are dangerous in the hands
of untrained users.
▶Maintain power tools and accessories. Check for misalignment or binding of moving parts,
breakage of parts and any other condition that may affect the power tool’s operation. If damaged,
have the power tool repaired before use. Many accidents are caused by poorly maintained power
tools.
▶Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are
less likely to bind and are easier to control.
▶Use the power tool, accessories and tool bits etc. in accordance with these instructions, taking
into account the working conditions and the work to be performed. Use of the power tool for
operations different from those intended could result in a hazardous situation.
▶Keep handles and grasping surfaces dry, clean and free from oil and grease. Slippery handles and
grasping surfaces do not allow for safe handling and control of the tool in unexpected situations.

4 English 2200412 *2200412*
Battery tool use and care
▶Recharge only with the charger specified by the manufacturer. A charger that is suitable for one type
of battery pack may create a risk of fire when used with another battery pack.
▶Use power tools only with specifically designated battery packs. Use of any other battery packs may
create a risk of injury and fire.
▶When battery pack is not in use, keep it away from other metal objects, like paper clips, coins,
keys, nails, screws or other small metal objects, that can make a connection from one terminal to
another. Shorting the battery terminals together may cause burns or a fire.
▶Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact
accidentally occurs, flush with water. If liquid contacts eyes, additionally seek medical help. Liquid
ejected from the battery may cause irritation or burns.
▶Do not use a battery pack or tool that is damaged or modified. Damaged or modified batteries may
exhibit unpredictable behaviour resulting in fire, explosion or risk of injury.
▶Do not expose a battery pack or tool to fire or excessive temperature. Exposure to fire or temperature
above 130° C (265 °F) may cause explosion.
▶Follow all charging instructions and do not charge the battery pack or tool outside the temperature
range specified in the instructions. Charging improperly or at temperatures outside the specified range
may damage the battery and increase the risk of fire.
Service
▶Have your power tool serviced by a qualified repair person using only identical replacement parts.
This will ensure that the safety of the power tool is maintained.
▶Never service damaged battery packs. Service of battery packs should only be performed by the
manufacturer or authorized service providers.
2.2 Safety instructions for reciprocating saws
▶Hold the power tool by insulated gripping surfaces, when performing an operation where the
cutting accessory may contact hidden wiring. Cutting accessory contacting a "live" wire may make
exposed metal parts of the power tool "live" and could give the operator an electric shock.
▶Use clamps or another practical way to secure and support the workpiece to a stable platform.
Holding the workpiece by hand or against your body leaves it unstable and may lead to loss of control.
2.3 Additional safety instructions
▶Use the product only if it is in perfect working order.
▶Never tamper with or modify the product in any way.
▶Do not use dull/blunt or damaged blades. These cause increased friction and present a high risk of the
saw blade binding or kicking back.
▶Before beginning the work, check the working area for concealed electric cables or gas and water pipes.
External metal parts of the power tool may become live, presenting a risk of electric shock, if the blade
inadvertently cuts into a live electric cable.
▶Secure the workpiece to a stable support. Never hold the piece being cut in your hands or across your
leg.
▶Switch the product on only after bringing it into the working position.
▶Always guide the power tool away from your body when working with it.
▶Apply only moderate pressure and cut at an appropriate speed, especially when cutting large-diameter
pipes. This will help to prevent the power tool overheating.
▶Before cutting through pipes, make sure that the pipes are empty, i.e. that they do not contain liquids.
Drain the pipes if necessary.
▶When cutting through pipes, hold the power tool above the level of the pipe you are cutting through.
▶The power tool incorporates no protective measures to prevent ingress of water or moisture. Liquids
running out of pipes may cause a short circuit in the power tool.
▶Never cut into unknown materials and keep the line of cut above and below the workpiece free of
obstacles.
▶If the saw blade strikes an object it may cause the power tool to kick back.
▶Wear protective gloves also when changing the accessory tool. Touching the accessory tool presents a
risk of injury (cuts or burns).
▶Always remove the battery when the power tool is not in use, before maintenance, before changing
accessory tools and before transport.
▶Engage the transport lock before storing or transporting the power tool.

*2200412* 2200412 English 5
▶Observe the manufacturer’s instructions regarding the handling and storage of saw blades.
2.4 Battery use and care
▶Observe the special guidelines applicable to the transport, storage and use of Li-ion batteries.
▶Do not expose batteries to high temperatures, direct sunlight or fire.
▶Do not disassemble, crush or incinerate batteries and do not subject them to temperatures over 80 °C.
▶Do not use or charge batteries that have suffered mechanical impact, have been dropped from a height
or show signs of damage. In this case, always contact your Hilti Service.
▶If the battery is too hot to touch it may be defective. Put the battery in a place where it is clearly visible
and where there is no risk of fire, at an adequate distance from flammable materials. Allow the battery to
cool down. If it is still too hot to touch after an hour, the battery is faulty. Contact Hilti Service.
3 Description
3.1 Product overview 1
@Chuck (blade holder)
;Control switch
=Transport lock
%Grip
&Battery state of charge indicator
(Battery release button
)Battery
+Rating plate
§Front gripping area (hand guard)
/AVR contact shoe
:Saw blade
3.2 Intended use
The product described is a cordless reciprocating saw. It is designed for cutting wood, wood-like materials,
metals and plastics.
The product is designed for two-handed operation.
▶Use only Hilti Liion batteries of the B 18 / B 22 series with this product.
▶Use only Hilti battery chargers of the C4/36 series with these batteries.
3.3 Possible misuse
▶Do not use the power tool to cut bricks, concrete, cellular concrete, natural stone or tiles.
▶Do not use the product to cut pipes that still contain liquids.
▶Do not saw into unknown materials.
3.4 Liion battery status indicator
The charge state of the Li-ion battery and malfunctions of the power tool are indicated by the indicator of
the Liion battery. The charge status of the Liion battery is indicated after one of the two battery release
buttons is short-pressed.
Status Meaning
4 LEDs light up. Charge state: 75 % to 100 %
3 LEDs light up. Charge state: 50 % to 75 %
2 LEDs light up. Charge state: 25 % to 50 %
1 LED lights up. Charge state: 10 % to 25 %
1 LED flashes. Charge state: < 10 %
1 LED blinks, the power tool is not ready for use. The battery has overheated or is completely dis-
charged.
4 LEDs blink, the power tool is not ready for use. The power tool is overloaded or has overheated.

6 English 2200412 *2200412*
Battery charge state cannot be indicated while the control switch is pressed and for 5 seconds after
the control switch has been released. If the LEDs of the charge state indicator flash, follow the
instructions in the 'Troubleshooting' section.
3.5 Items supplied
Reciprocating saw, operating instructions.
Other system products approved for use with this product can be found at your local Hilti Store or at:
www.hilti.group | USA: www.hilti.com
4 Technical data
4.1 Reciprocating saw
SR 4-A22
Rated voltage 21.6 V
Weight including battery B22⁄8.0 4.4 kg
Stroke rate 0 /min … 3,000 /min
Stroke length 28 mm
Keyless chuck for standard accessory tools 1/2 in
4.2 Battery
Battery operating voltage 21.6 V
Ambient temperature for operation −17 ℃ … 60 ℃
Storage temperature −20 ℃ … 40 ℃
Battery charging starting temperature −10 ℃ … 45 ℃
5 Operation

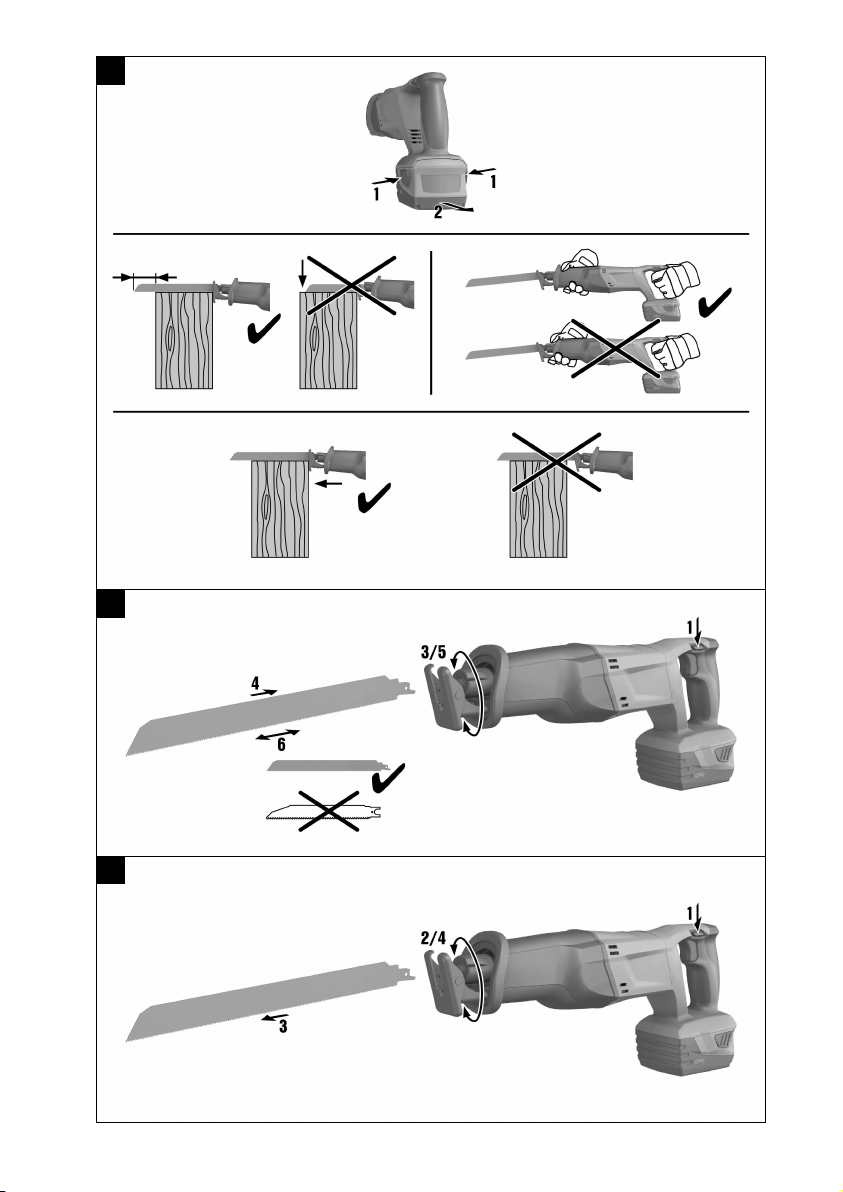

5.1 Safe operation 2
CAUTION
Risk of injury by inadvertent starting!
▶Before inserting the battery, make sure that the product is switched off.
▶Remove the battery before making any adjustments to the power tool or before changing accessories.
WARNING
Risk of injury! Risk of kickback.
▶Always use saw blades of adequate length. The end of the saw blade must always project beyond the
workpiece over the entire blade stroke.
WARNING
Risk of injury! Caused by the chuck / accessory tool retaining mechanism
▶Always hold the power tool securely with both hands on the grips provided. Never use the power tool
without a fully functional hand guard.
The power tool must be pressed against the workpiece until the AVR contact shoe makes firm
contact. This ensures optimum and safe progress as you work.
▶Pull the battery back and out of the product.
5.2 Charging the battery
1. Before charging the battery, read the operating instructions for the charger.

*2200412* 2200412 English 7
2. Make sure that the contacts on the battery and the contacts on the charger are clean and dry.
3. Use an approved charger to charge the battery.
5.3 Inserting the battery
CAUTION
Risk of injury by short circuit or falling battery!
▶Before inserting the battery, make sure that the contacts on the battery and the contacts on the product
are free of foreign matter.
▶Make sure that the battery always engages correctly.
1. Charge the battery fully before using it for the first time.
2. Push the battery into the battery holder until it engages with an audible click.
3. Check that the battery is seated securely.
5.4 Removing the battery
1. Press the battery release buttons.
2. Remove the battery from the tool.
5.5 Inserting the saw blade 3
Use only saw blades with a 1/2" connection end.
1. Engage the transport lock.
2. Check that the connection end of the accessory tool is clean and lightly greased. Clean it and grease it if
necessary.
3. Turn the chuck locking sleeve counterclockwise and hold it in this position.
4. Push the saw blade into the chuck from in front.
5. Release the locking sleeve and allow it to move back to its original position until it engages with an
audible click.
6. Grip and pull the saw blade to check that it is locked in position.
5.6 Removing the saw blade 4
1. Engage the transport lock.
2. Turn the chuck locking sleeve counterclockwise and hold it in this position.
3. Pull the blade forward out of the chuck.
4. Release the locking sleeve and allow it to move back to its original position.
5.7 Switching on
1. Disengage the transport lock.
2. Press the control switch.
5.8 Switching off
WARNING
Risk of injury due to saw run-on !
▶Do not lift the product away from the workpiece until it has stopped completely.
▶Wait until the product stops completely before you lay it down.
1. Release the control switch.
2. Engage the transport lock.

8 English 2200412 *2200412*

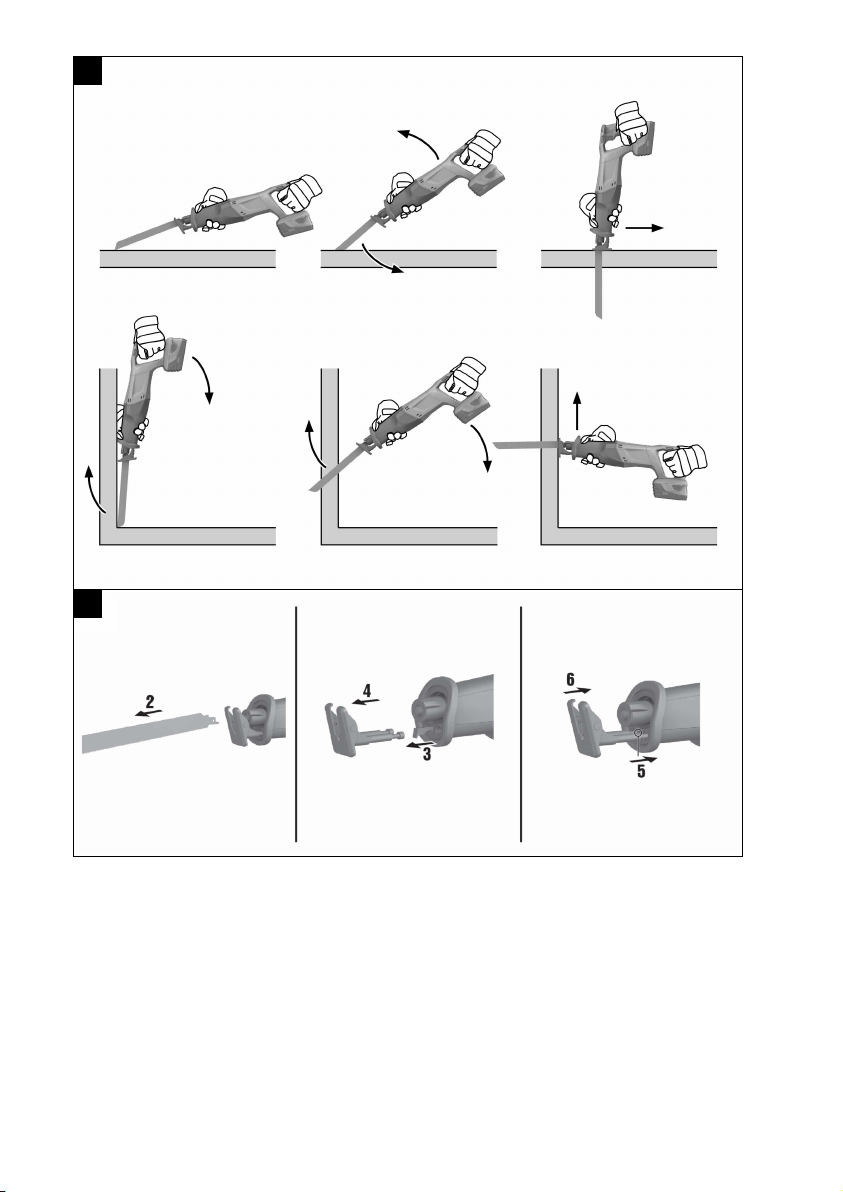

5.9 Plunge cutting 5
WARNING
Risk of injury! Risk of kickback.
▶Apply the appropriate safety measures at the rear of the workpiece when plunge sawing. Use only
suitable saw blades (length as short as possible).
Use the plunge cutting technique only on soft materials and only with short saw blades. The product
can be used in one of two plunge cutting positions: in the normal position or in the reversed position.
1. Bring the forward edge of the AVR contact shoe into contact with the workpiece.
2. Disengage the transport lock.
3. Press the control switch.
4. Press the forward edge of the contact shoe against the workpiece and begin the plunge action by slowly
increasing the angle of attack.
To prevent stalling, it is important that the product is running before the saw blade is brought into
contact with the surface.
5. Once the saw blade has penetrated right through the material, bring the product into the normal working
position (AVR contact shoe flush with the workpiece) and then continue sawing along the cutting line.
5.10 Changing the AVR contact shoe 6
The AVR contact shoe can be changed when required.
1. Engage the transport lock.
2. Remove the saw blade.
3. Pull the rectangular plastic pin forward.
It is located between the two AVR contact shoe guide pins.
4. Pull the AVR contact shoe out.
5. Press the rectangular plastic pin back into the original position.
6. Lightly grease the AVR contact shoe and insert it fully into the guide.
7. Check that the contact shoe has engaged.
6 Care and maintenance
WARNING
Risk of injury with battery inserted !
▶Always remove the battery before carrying out care and maintenance tasks!
Care and maintenance of the tool
• Carefully remove stubborn dirt from the tool.
• Clean the air vents carefully with a dry brush.
• Use only a slightly damp cloth to clean the casing. Do not use cleaning agents containing silicone as
these can attack the plastic parts.
• Clean and lubricate the chuck from the outside at regular intervals. Use the Hilti spray 314648 for this
purpose.
Care of the Liion batteries
• Keep the battery free from oil and grease.
• Use only a slightly damp cloth to clean the casing. Do not use cleaning agents containing silicone as
these can attack the plastic parts.
• Avoid ingress of moisture.

*2200412* 2200412 English 9
Maintenance
• Check all visible parts and controls for signs of damage at regular intervals and make sure that they all
function correctly.
• Do not operate the product if signs of damage are found or if parts malfunction. Have it repaired
immediately by Hilti Service.
• After cleaning and maintenance, fit all guards or protective devices and check that they function correctly.
To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare
parts, consumables and accessories approved by Hilti for use with the product can be found at your
local Hilti Store or online at: www.hilti.group.
7 Transport and storage of cordless tools
Transport
CAUTION
Accidental starting during transport !
▶Always transport your products with the batteries removed!
▶Remove the battery.
▶Never transport batteries in bulk form (loose, unprotected).
▶Check the tool and batteries for damage before use after long periods of transport.
Storage
CAUTION
Accidental damage caused by defective or leaking batteries !
▶Always store your products with the batteries removed!
▶Store the tool and batteries in a place that is as cool and dry as possible.
▶Never store batteries in direct sunlight, on heating units or behind a window pane.
▶Store the tool and batteries in a place where they cannot be accessed by children or unauthorized
persons.
▶Check the tool and batteries for damage before use after long periods of storage.
7.1 Checks after care and maintenance work
▶After carrying out care and maintenance, check that all protective and safety devices are fitted and that
they function faultlessly.
8 Troubleshooting
If the trouble you are experiencing is not listed in this table or you are unable to remedy the problem by
yourself, please contact Hilti Service.
8.1 The reciprocating saw is not in working order
Malfunction Possible cause Action to be taken
The LEDs do not light up. The battery is not fully inserted. ▶Push the battery in until it
engages with a double click.
The battery is empty. ▶Charge the battery.
The transport lock is engaged. ▶Disengage the transport lock.
1 LED flashes. The battery is discharged. ▶Change the battery and charge
the empty battery.
The battery is too hot or too cold. ▶Bring the battery to the recom-
mended working temperature.
The saw blade cannot be
removed from the chuck.
The locking lever was not pushed
as far as it will go.
▶Turn the locking lever as far as
it will go and remove the saw
blade.

10 Français 2200412 *2200412*
Malfunction Possible cause Action to be taken
The saw blade cannot be
removed from the chuck.
Chuck clogged by residues from
sawing operations.
▶Remove the residues from
sawing operations and regularly
clean the chuck from the
outside. Care of the power tool.
→ page 8
8.2 The reciprocating saw is in working order
Trouble or fault Possible cause Action to be taken
The power tool does not de-
velop full power.
The control switch is not fully
pressed.
▶Press the control switch fully.
The battery is discharged. ▶Change the battery and charge
the empty battery.
The saw blade cannot be
removed from the chuck.
The locking sleeve is not turned as
far as it will go.
▶Turn the locking sleeve as far as
it will go and remove the saw
blade.
9 Disposal
Most of the materials from which Hilti tools and appliances are manufactured can be recycled. The
materials must be correctly separated before they can be recycled. In many countries, your old tools,
machines or appliances can be returned to Hilti for recycling. Ask Hilti Service or your Hilti representative
for further information.
Battery disposal
Improper disposal of batteries can result in health hazards from leaking gases or fluids.
▶DO NOT send batteries through the mail!
▶Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting.
▶Dispose of your battery out of the reach of children.
▶Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public
health and safety resources for disposal instructions.
▶Do not dispose of power tools, electronic equipment or batteries as household waste!
10 Manufacturer’s warranty
▶Please contact your local Hilti representative if you have questions about the warranty conditions.
Mode d'emploi original
1 Indications relatives à la documentation
1.1 À propos de cette documentation
• Lire intégralement la présente documentation avant la mise en service. C'est la condition préalablement
requise pour assurer la sécurité du travail et un maniement sans perturbations.
• Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que
celles figurant sur le produit.
• Toujours conserver le mode d'emploi à proximité du produit et uniquement le transmettre à des tiers
avec ce mode d'emploi.
1.2 Explication des symboles
1.2.1 Avertissements
Les avertissements attirent l'attention sur des dangers liés à l'utilisation du produit. Les termes de
signalisation suivants sont utilisés :

*2200412* 2200412 Français 11
DANGER
DANGER !
▶Pour un danger imminent qui peut entraîner de graves blessures corporelles ou la mort.
AVERTISSEMENT
AVERTISSEMENT !
▶Pour un danger potentiel qui peut entraîner de graves blessures corporelles ou la mort.
ATTENTION
ATTENTION !
▶Pour une situation potentiellement dangereuse pouvant entraîner des blessures corporelles ou des
dégâts matériels.
1.2.2 Symboles dans la documentation
Les symboles suivants sont utilisés dans la présente documentation :
Lire le mode d'emploi avant d'utiliser l'appareil
Pour des conseils d'utilisation et autres informations utiles
Maniement des matériaux recyclables
Ne pas jeter les appareils électriques et les accus dans les ordures ménagères
1.2.3 Symboles dans les illustrations
Les symboles suivants sont utilisés dans les illustrations :
Ces chiffres renvoient à l'illustration correspondante au début du présent mode d'emploi
La numérotation détermine la séquence des étapes de travail dans l'image et peut se différencier
de celles des étapes de travail dans le texte
Les numéros de position sont utilisés dans l'illustration Vue d’ensemble et renvoient aux numé-
ros des légendes dans la section Vue d'ensemble du produit
Ce signe doit inviter à manier le produit en faisant particulièrement attention.
1.3 Symboles spécifiques au produit
1.3.1 Symboles sur le produit
Les symboles suivants peuvent être utilisés sur le produit :
Cadence par minute
Cadence de coupe nominale
Courant continu
Accu lithium-ions
Le produit prend en charge la transmission de données sans fil qui est compatible avec les
plates-formes iOS et Android.
Série de type d'accu Li-Ion Hilti utilisée. Observer les instructions au chapitre Utilisation
conforme à l'usage prévu.
Ne jamais utiliser l'accu comme outil de percussion.

12 Français 2200412 *2200412*
Ne pas laisser tomber l'accu. Ne pas utiliser d'accu ayant subi un choc ou d'autres dommages.
1.4 Informations produit
Les produits sont destinés aux professionnels et ne doivent être utilisés, entretenus et réparés
que par un personnel autorisé et formé. Ce personnel doit être spécialement instruit quant aux dangers
inhérents à l'utilisation de l'appareil. Le produit et ses accessoires peuvent s'avérer dangereux s'ils sont
utilisés de manière incorrecte par un personnel non qualifié ou de manière non conforme à l'usage prévu.
La désignation du modèle et le numéro de série figurent sur sa plaque signalétique.
▶Inscrivez le numéro de série dans le tableau suivant. Les informations produit vous seront demandées
lorsque vous contactez nos revendeurs ou services après-vente.
Caractéristiques produit
Scie sabre SR 4-A22
Génération 01
N° de série
1.5 Déclaration de conformité
Nous déclarons sous notre seule et unique responsabilité que le produit décrit ici est conforme aux directives
et normes en vigueur. Une copie de l'attestation délivrée par l'organisme de certification se trouve en fin de
la présente documentation.
Pour obtenir les documentations techniques, s'adresser à :
Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE
2 Sécurité
2.1 Indications générales de sécurité pour les appareils électriques
AVERTISSEMENT Lire toutes les consignes de sécurité et instructions, illustrations et caractéris-
tiques techniques, qui accompagnent cet outil électroportatif. Tout manquement à l'observation des
instructions suivantes risque de provoquer une électrocution, un incendie et/ou de graves blessures.
Les consignes de sécurité et instructions doivent être intégralement conservées pour les utilisations
futures.
La notion d'« outil électroportatif » mentionnée dans les consignes de sécurité se rapporte à des outils
électriques raccordés au secteur (avec câble d'alimentation) et à des outils électriques sur accu (sans câble
d'alimentation).
Sécurité sur le lieu de travail
▶Conserver la zone de travail propre et bien éclairée. Un lieu de travail en désordre ou mal éclairé
augmente le risque d'accidents.
▶Ne pas faire fonctionner les outils électriques en atmosphère explosive et où se trouvent des
liquides, des gaz ou poussières inflammables. Les outils électriques produisent des étincelles qui
peuvent enflammer les poussières ou les fumées.
▶Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil électro-
portatif. En cas d'inattention il y a risque de perdre le contrôle de l'appareil.
Sécurité relative au système électrique
▶La fiche de secteur de l'outil électroportatif doit être adaptée à la prise de courant. Ne jamais
modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils
électriques à branchement de terre. Des fiches non modifiées et des prises de courant adaptées
réduiront le risque de choc électrique.
▶Éviter le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, cuisinières
et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre.
▶Ne pas exposer les outils électroportatifs à la pluie ou à l'humidité. La pénétration d'eau à l'intérieur
d'un outil électroportatif augmentera le risque d'un choc électrique.
▶Ne jamais utiliser le câble de raccordement à d'autres fins que celles prévues, telles que pour
porter, accrocher ou débrancher l'outil électroportatif de la prise de courant. Maintenir le câble
de raccordement à l'écart de la chaleur, des parties grasses, des bords tranchants ou des parties
en mouvement. Des câbles de raccordement endommagés ou emmêlés augmentent le risque de choc
électrique.

*2200412* 2200412 Français 13
▶Si l'outil électroportatif est utilisé à l'extérieur, utiliser uniquement des câbles de rallonge
homologués pour les applications extérieures. L’utilisation d’un câble de rallonge homologué
pour les applications extérieures réduit le risque d’un choc électrique.
▶Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas être évitée, utiliser
un interrupteur de protection contre les courants de court-circuit. L'utilisation d'un tel interrupteur
de protection réduit le risque d'une décharge électrique.
Sécurité des personnes
▶Rester vigilant, surveiller ce que l'on fait. Faire preuve de bon sens en utilisant l'outil électroportatif.
Ne pas utiliser l'outil électroportatif en étant fatigué ou sous l'emprise de l'alcool, de drogues ou
de médicaments. Un moment d'inattention lors de l'utilisation de l'outil électroportatif peut entraîner
des blessures graves.
▶Utiliser un équipement de protection personnel et toujours porter une protection pour les
yeux. Les équipements de protection personnels tels que masque antipoussière, chaussures de
sécurité antidérapantes, casque de protection ou protection acoustique suivant l'utilisation de l'outil
électroportatif, réduiront le risque de blessures des personnes.
▶Éviter une mise en service par mégarde. S'assurer que l'outil électroportatif est arrêté avant de le
brancher à la source de courant et/ou à l'accu, de le prendre ou de le porter. Le fait de porter l'outil
électroportatif avec le doigt sur l'interrupteur ou de brancher l'appareil sur la source de courant lorsque
l'interrupteur est en position de fonctionnement peut entraîner des accidents.
▶Retirer tout outil de réglage ou toute clé avant de mettre l'outil électroportatif en fonctionnement.
Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures.
▶Adopter une bonne posture. Veiller à toujours garder une position stable et équilibrée. Cela permet
un meilleur contrôle de l'outil électroportatif dans des situations inattendues.
▶S'habiller de manière adaptée. Ne pas porter de vêtements amples ni de bijoux. Garder les
cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples,
des bijoux ou des cheveux longs peuvent être happés par des parties en mouvement.
▶Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, s'assurer
qu'ils sont effectivement raccordés et correctement utilisés. L'utilisation d'un dispositif d'aspiration
de la poussière peut réduire les risques dus aux poussières.
▶Ne pas sous-estimer les mesures de sécurité à prendre et ne pas ignorer sciemment les règles
de sécurité applicables aux outils électriques, même si l'on est utilisateur chevronné après de
fréquentes utilisations de l'outil électroportatif. Un manque d'attention peut conduire à de graves
blessures en quelques fractions de seconde.
Utilisation et maniement de l'outil électroportatif
▶Ne pas forcer l'appareil. Utiliser l'outil électroportatif adapté au travail à effectuer. Un outil
électroportatif approprié réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été
conçu.
▶Ne pas utiliser d'outil électroportatif dont l'interrupteur est défectueux. Tout outil électroportatif qui
ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.
▶Débrancher la fiche de la prise de courant et/ou l'accu amovible avant d'effectuer des réglages sur
l'appareil, de changer les accessoires, ou de ranger l'appareil. Cette mesure de précaution empêche
une mise en fonctionnement par mégarde de l'outil électroportatif.
▶Conserver les outils électroportatifs non utilisés hors de portée des enfants. Ne permettre
l'utilisation de l'appareil à aucune personne qui ne soit pas familiarisée avec celui-ci ou qui n'a
pas lu ces instructions. Les outils électroportatifs sont dangereux lorsqu'ils sont entre les mains de
personnes non initiées.
▶Prendre soin des outils électroportatifs et des accessoires. Vérifier que les parties en mouvement
fonctionnent correctement et qu'elles ne sont pas coincées, et contrôler si des parties sont
cassées ou endommagées de sorte que le bon fonctionnement de l'outil électroportatif s'en trouve
entravé. Faire réparer les parties endommagées avant d'utiliser l'appareil. De nombreux accidents
sont dus à des outils électroportatifs mal entretenus.
▶Garder les outils de coupe affûtés et propres. Des outils destinés à couper correctement entretenus
avec des arêtes de coupe tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.
▶L'outil électroportatif, les accessoires, les outils amovibles, etc. doivent être utilisés conformément
à ces instructions. Tenir également compte des conditions de travail et du travail à réaliser.
L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations
dangereuses.
▶Veiller à ce que les poignées et surfaces de préhension soient toujours être sèches, propres et
exemptes de traces de graisse ou d'huile. Avec des poignées et surfaces de préhension glissantes, la
sécurité et le contrôle de l'outil électroportatif ne peuvent être assurés dans des situations inopinées.

14 Français 2200412 *2200412*
Utilisation et maniement de l'outil sur accu
▶Ne charger les accus que dans des chargeurs recommandés par le fabricant. Si un chargeur
approprié à un type spécifique d'accus est utilisé avec des accus non recommandés pour celui-ci, il y a
risque d'incendie.
▶Dans les outils électroportatifs, utiliser uniquement les accus spécialement prévus pour ceux-ci.
L'utilisation de tout autre accu peut entraîner des blessures et des risques d'incendie.
▶Tenir l'accu non utilisé à l'écart de tous objets métalliques tels qu'agrafes, pièces de monnaie, clés,
clous, vis ou autres, étant donné qu'un pontage peut provoquer un court-circuit. Un court-circuit
entre les contacts d'accu peut provoquer des brûlures ou un incendie.
▶En cas d'utilisation abusive, du liquide peut sortir de l'accu. Éviter tout contact avec ce liquide. En
cas de contact par mégarde, rincer soigneusement avec de l'eau. Au cas où le liquide rentrerait
dans les yeux, consulter en plus un médecin. Le liquide qui sort de l'accu peut entraîner des irritations
de la peau ou causer des brûlures.
▶Ne pas utiliser d'accu endommagé ou modifié. Des accus endommagés ou modifiés peuvent avoir
un comportement imprévisible et provoquer un incendie, une explosion ou engendrer un risque de
blessures.
▶Ne jamais exposer l'accu au feu ou à des températures trop élevées. Le feu ou des températures
supérieures à 130 °C (265 °F) peuvent provoquer une explosion.
▶Suivre toutes les instructions de charge et ne jamais charger l'accu ou l'outil sur accu hors de la
plage de températures spécifiée dans le manuel d'utilisation. Une charge inappropriée ou hors de la
plage de températures spécifiée risque d'endommager l'accu et accroître le risque d'incendie.
Service
▶L'outil électroportatif doit uniquement être réparé par un personnel qualifié et seulement avec des
pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil.
▶Ne jamais entretenir d'accus endommagés. Toutes les opérations d'entretien sur des accus doivent
exclusivement être réalisées par le fabricant ou un prestataire de service client agréé.
2.2 Consignes de sécurité pour le sciage avec une lame de scie effectuant un mouvement de
va-et-vient
▶Tenir l’outil électroportatif par les surfaces isolées des poignées lors des travaux pendant lesquels
l'outil amovible utilisé risque de toucher des câbles électriques cachés. Le contact avec un câble
sous tension risque aussi de mettre les parties métalliques de l’appareil sous tension et de provoquer
une décharge électrique.
▶Fixer et sécuriser l'outil à l'aide d'un serre-joint ou de tout autre manière sur un support stable. Si
l'outil est tenu seulement avec la main ou contre le corps, il reste instable ce qui peut entraîner la perte
de contrôle.
2.3 Consignes de sécurité supplémentaires
▶Utiliser le produit uniquement s'il est en parfait état.
▶Ne jamais entreprendre de manipulation ni de modification sur l'appareil.
▶Ne pas utiliser de lames de scie émoussées ou endommagées. Celles-ci entraîneraient une friction
élevée, un coincement de la lame de scie et un contrecoup.
▶Avant d'entamer le travail, vérifier qu'il n'y a pas de câbles ou gaines électriques, tuyaux de gaz ou d’eau
cachés dans la zone d'intervention. Toutes pièces métalliques extérieures de l'appareil sont susceptibles
de provoquer une décharge électrique si un câble électrique est endommagé par inadvertance.
▶Fixer la pièce sur un support stable. Ne jamais tenir la pièce à scier avec la main ou sur la jambe.
▶Seulement mettre le produit en marche lorsqu'il est dans la position de travail.
▶Lors de la coupe, toujours effectuer des mouvements s'éloignant de soi.
▶Travailler avec une pression d'appui modérée et une vitesse de coupe appropriée, notamment dans le
cas de tuyaux de grand diamètre. Ceci permet d'éviter une surchauffe de l'appareil.
▶En cas de séparation de conduites, d'abord s'assurer que celles-ci ne contiennent plus aucun liquide.
Les vider si nécessaire.
▶En cas de séparation des conduites, tenir l'appareil plus haut que la conduite à séparer.
▶L'appareil ne dispose d'aucune protection contre la pénétration d'humidité. Le liquide s'écoulant
peut provoquer un court-circuit dans l'appareil.
▶Ne pas scier dans des sous-sols de nature inconnue et libérer la surface de coupe de tout obstacle en
haut et en bas.
▶Si elle percute un objet, la lame de scie peut provoquer un mouvement de recul sur l'appareil.
