1
1 Angaben zur Dokumentation
1.1 Zeichenerklärung
1.1.1 Warnhinweise
Warnhinweise warnen vor Gefahren im Umgang mit dem Produkt. Folgende Signalwörter werden in
Kombination mit einem Symbol verwendet:
GEFAHR! Für eine unmittelbar drohnende Gefahr, die zu schweren Körperverletzungen oder zum
Tod führt.
WARNUNG! Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen
oder zum Tod führen kann.
VORSICHT! Für eine möglicherweise gefährliche Situation, die zu leichten Körperverletzungen
oder zu Sachschäden führen kann.
1.1.2 Symbole
Folgende Symbole werden verwendet:
Vor Benutzung Bedienungsanleitung lesen
Anwendungshinweise und andere nützliche Informationen
Umdrehung pro Minute
Umdrehung pro Minute
Schutzklasse II (doppelt isoliert)
Rechts-/Linkslauf
1.1.3 Abbildungen
Die Abbildungen in dieser Anleitung sind zum besseren Verständnis vorhanden und können von der
tatsächlichen Ausführung abweichen.
Diese Zahlen verweisen auf die jeweilige Abbildung am Anfang dieser Anleitung.
Die Nummerierung in den Abbildungen gibt eine Abfolge der Arbeitsschritte im Bild wieder und
kann von der Nummerierung der Arbeitsschritte im Text abweichen.
Positionsnummern werden in der Abbildung Übersicht verwendet. Im Abschnitt Produktübersicht
verweisen die Nummern der Legende auf diese Positionsnummern.
1.2 Zu dieser Dokumentation
▶Lesen Sie vor Inbetriebnahme diese Bedienungsanleitung durch. Dies ist Voraussetzung für sicheres
Arbeiten und störungsfreie Handhabung.
▶Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Gerät.
▶Bewahren Sie die Bedienungsanleitung immer am Gerät auf und geben Sie das Gerät nur mit dieser
Anleitung an andere Personen weiter.
Änderungen und Irrtümer vorbehalten.
1.3 Produktinformationen
Hilti Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewiese-
nem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftre-
tenden Gefahren unterrichtet sein. Vom Produkt und seinen Hilfsmitteln können Gefahren ausgehen, wenn sie
von unausgebildetem Personal unsachgemäß behandelt oder nicht bestimmungsgemäß verwendet werden.
• Übertragen Sie Bezeichnung und Seriennummer vom Typenschild in die nachfolgende Tabelle.
▶Geben Sie diese Information immer an, wenn Sie sich mit Anfragen zum Produkt an unsere Vertretung
oder Servicestelle wenden.
Printed: 03.12.2015 | Doc-Nr: PUB / 5070747 / 000 / 02

2
Produktangaben
Bohrhammer TE 1
Generation 02
Serien-Nr.
2 Sicherheit
2.1 Sicherheitshinweise
Die Sicherheitshinweise im nachfolgenden Kapitel beinhalten alle allgemeinen Sicherheitshinweise für
Elektrowerkzeuge, die gemäß den anwendbaren Normen in der Bedienungsanleitung aufzuführen sind. Es
können demnach Hinweise enthalten sein, die für dieses Gerät nicht relevant sind.
2.1.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzun-
gen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
Arbeitsplatzsicherheit
▶Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeits-
bereiche können zu Unfällen führen.
▶Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzünden können.
▶Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei
Ablenkung können Sie die Kontrolle über das Gerät verlieren.
Elektrische Sicherheit
▶Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker
darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit
schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das
Risiko eines elektrischen Schlages.
▶Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und
Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
▶Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein
Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
▶Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um
den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines
elektrischen Schlages.
▶Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel,
die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten
Verlängerungskabels vermindert das Risiko eines elektrischen Schlages.
▶Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden
Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das
Risiko eines elektrischen Schlages.
Sicherheit von Personen
▶Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit
mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter
dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim
Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
▶Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je
nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
▶Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektro-
werkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen,
es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben
oder das Gerät eingeschaltet an der Stromversorgung anschließen, kann dies zu Unfällen führen.
Printed: 03.12.2015 | Doc-Nr: PUB / 5070747 / 000 / 02

3
▶Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug ein-
schalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu
Verletzungen führen.
▶Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie
jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen
besser kontrollieren.
▶Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare,
Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange
Haare können von sich bewegenden Teilen erfasst werden.
▶Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich,
dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung
kann Gefährdungen durch Staub verringern.
Verwendung und Behandlung des Elektrowerkzeugs
▶Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektro-
werkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen
Leistungsbereich.
▶Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht
mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
▶Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteein-
stellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme
verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
▶Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen
Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen
nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt
werden.
▶Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei
funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion
des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des
Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
▶Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und sind leichter zu führen.
▶Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anwei-
sungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der
Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen
Situationen führen.
Service
▶Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-
Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten
bleibt.
2.1.2 Sicherheitshinweise für Hämmer
▶Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
▶Benutzen Sie mit dem Gerät gelieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu
Verletzungen führen.
▶Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das
Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt
mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu
einem elektrischen Schlag führen.
2.1.3 Zusätzliche Sicherheitshinweise
Sicherheit von Personen
▶Manipulationen oder Veränderungen am Gerät sind nicht erlaubt.
▶Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.
▶Vergewissern Sie sich, dass der Seitenhandgriff richtig montiert und ordnungsgemäß befestigt ist.
▶Benutzen Sie eine Staubmaske.
▶Machen Sie Arbeitspausen und Entspannungs- und Fingerübungen zur besseren Durchblutung
Ihrer Finger.
▶Das Gerät ist nicht bestimmt für schwache Personen ohne Unterweisung.
▶Halten Sie das Gerät von Kindern fern.
Printed: 03.12.2015 | Doc-Nr: PUB / 5070747 / 000 / 02

4
▶Vermeiden Sie die Berührung rotierender Teile. Schalten Sie das Gerät erst im Arbeitsbereich ein.
Die Berührung rotierender Teile, insbesondere rotierender Werkzeuge, kann zu Verletzungen führen.
▶Führen Sie beim Arbeiten das Netz- und das Verlängerungskabel immer nach hinten vom Gerät
weg. Dies vermindert die Sturzgefahr über das Kabel während des Arbeitens.
▶Staub von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Beton/Mauerwerk/Gestein die Quarze
enthalten und Mineralien sowie Metall können gesundheitsschädlich sein. Berühren oder Einatmen von
Staub können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe
befindlicher Personen hervorrufen. Bestimmter Staub wie Eichen- oder Buchenstaub gelten als krebser-
zeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel).
Asbesthaltiges Material darf nur von Fachleuten gehandhabt werden. Verwenden Sie möglichst eine
Staubabsaugung. Um einen hohen Grad der Staubabsaugung zu erreichen, verwenden Sie einen
geeigneten Mobilentstauber. Tragen Sie gegebenenfalls eine Atemschutzmaske, welche für den
jeweiligen Staub geeignet ist. Sorgen Sie für gute Belüftung des Arbeitsplatzes. Beachten Sie in
Ihrem Land geltende Vorschriften für die zu bearbeitenden Materialien.
Sorgfältiger Umgang und Gebrauch von Elektrowerkzeugen
▶Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das
Werkstück festzuhalten. Es ist damit sicherer gehalten als mit der Hand und Sie haben zudem beide
Hände zur Bedienung des Gerätes frei.
▶Stellen Sie sicher, dass die Werkzeuge das zum Gerät passende Aufnahmesystem aufweisen und
ordnungsgemäß in der Werkzeugaufnahme verriegelt sind.
▶Bei Stromunterbrechung Gerät ausschalten und Netzstecker ziehen, gegebenenfalls die Arretie-
rung des Steuerschalters lösen. Dies verhindert die unbeabsichtigte Inbetriebnahme des Gerätes bei
Spannungswiederkehr.
▶Vermeiden Sie übermäßiges Fetten des Bohrereinsteckendes. Im Betrieb könnte sonst Fett aus der
Werkzeugaufnahme spritzen.
Elektrische Sicherheit
▶Prüfen Sie den Arbeitsbereich vor Arbeitsbeginn auf verdeckt liegende elektrische Leitungen,
Gas und Wasserrohre z.B. mit einem Metallsuchgerät. Außenliegende Metallteile am Gerät können
spannungsführend werden, wenn Sie z.B. versehentlich eine Stromleitung beschädigt haben. Dies stellt
eine ernsthafte Gefahr durch elektrischen Schlag dar.
▶Kontrollieren Sie regelmäßig die Anschlussleitung des Gerätes und lassen Sie diese bei Beschädi-
gung von anerkanntem Fachpersonal erneuern. Wenn die Anschlussleitung des Elektrowerkzeugs
beschädigt ist, muss sie durch eine speziell vorgerichtete und zugelassene Anschlussleitung
ersetzt werden, die über die Kundendienstorganisation erhältlich ist. Kontrollieren Sie Verlänge-
rungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind. Wird bei der Arbeit
das Netz- oder Verlängerungskabel beschädigt, dürfen Sie das Kabel nicht berühren. Ziehen Sie
den Netzstecker aus der Steckdose. Beschädigte Anschlussleitungen und Verlängerungsleitungen
stellen eine Gefährdung durch elektrischen Schlag dar.
▶Lassen Sie verschmutzte Geräte bei häufiger Bearbeitung von leitfähigen Materialien in regelmäßi-
gen Abständen vom Hilti-Service überprüfen. An der Geräteoberfläche haftender Staub, vor allem
von leitfähigen Materialien, oder Feuchtigkeit können unter ungünstigen Bedingungen zu elektrischem
Schlag führen.
Arbeitsplatz
▶Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den
Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks
oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten
Arbeitsbereichs verursachen.
▶Sichern Sie bei Durchbruchsarbeiten den Bereich auf der gegenüberliegenden Seite der Arbeiten
ab. Abbruchteile können heraus und / oder herunterfallen und andere Personen verletzen.
Persönliche Schutzausrüstung
▶Tragen Sie Schutzhandschuhe. Der Bohrhammer kann im Betrieb warm werden. Beim Werkzeugwech-
sel kann die Berührung des Werkzeuges zu Schnittverletzungen und Verbrennungen führen.
3 Beschreibung
3.1 Produktübersicht 1
@Staubschutzkappe
;Werkzeugaufnahme TE-C Click
=Rechts-/Linkslaufumschalter
%Feststellknopf für Dauerbetrieb
Printed: 03.12.2015 | Doc-Nr: PUB / 5070747 / 000 / 02

5
&Handgriff
(Netzkabel
)Steuerschalter
+Seitenhandgriff mit Tiefenanschlag
3.2 Bestimmungsgemäße Verwendung
Das beschriebene Produkt ist ein elektrisch betriebener Bohrhammer. Er ist bestimmt für Bohrarbeiten in
Beton, Mauerwerk und Naturstein.
Hilti Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewie-
senem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die
auftretenden Gefahren unterrichtet sein. Vom beschriebenen Produkt und seinen Hilfsmitteln können Gefah-
ren ausgehen, wenn sie von unausgebildetem Personal unsachgemäß behandelt oder nicht bestimmungs-
gemäß verwendet werden.
▶Der Betrieb darf nur mit der auf dem Typenschild angegebenen Netzspannung und -frequenz erfolgen.
3.3 Lieferumfang
Bohrhammer, Seitenhandgriff, Tiefenanschlag, Bedienungsanleitung.
Hinweis
Verwenden Sie für einen sicheren Betrieb nur original Ersatzteile und Verbrauchsmaterialien. Von uns
freigegebene Ersatzteile, Verbrauchsmaterialien und Zubehör für Ihr Produkt finden Sie in Ihrem Hilti
Center oder unter: www.hilti.com
4 Technische Daten
4.1 Bohrhammer
Hinweis
Bei Betrieb an einem Generator oder Transformator muss dessen Abgabeleistung mindestens doppelt
so hoch sein wie die auf dem Typenschild des Gerätes angegebene Bemessungsaufnahme. Die
Betriebsspannung des Transformators oder Generators muss jederzeit innerhalb +5 % und -15 % der
Bemessungsspannung des Gerätes liegen.
Die Angaben gelten für eine Bemessungsspannung von 230 V. Bei abweichenden Spannungen und
länderspezifischen Ausführungen können die Angaben variieren. Die Bemessungsspannung und
Frequenz sowie die Bemessungsaufnahme bzw. den Bemessungsstrom entnehmen Sie bitte dem
Typenschild.
TE 1
Bemessungsaufnahme 650 W
Bemessungsstrom 3,0 A
Gewicht entsprechend
EPTA-Procedure 01/2003
2,4 kg
Einzelschlagenergie entsprechend
EPTA-Procedure 05/2009
1,5 J
Ø Hammerbohrer 4 mm … 18 mm
Maximale Länge des
Tiefenanschlags
180 mm
4.2 Geräuschinformation und Schwingungswerte ermittelt entsprechend EN 60745
Die in diesen Anweisungen angegebenen Schalldruck- und Schwingungswerte sind entsprechend einem
genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen mitein-
ander verwendet werden. Sie eignen sich auch für eine vorläufige Einschätzung der Expositionen. Die ange-
gebenen Daten repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeuges. Wenn allerdings
das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender
Wartung eingesetzt wird, können die Daten abweichen. Dies kann die Expositionen über den gesamten
Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Expositionen sollten auch die Zeiten
berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz
ist. Dies kann die Expositionen über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzli-
che Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schall und/oder Schwingungen
Printed: 03.12.2015 | Doc-Nr: PUB / 5070747 / 000 / 02

6
fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Orga-
nisation der Arbeitsabläufe.
Geräuschemissionswerte ermittelt entsprechend EN 60745
Schallleistungspegel (LWA)100 dB(A)
Unsicherheit Schallleistungspegel (KWA)3 dB(A)
Emissions-Schalldruckpegel (LpA)89 dB(A)
Unsicherheit Schalldruckpegel (KpA)3 dB(A)
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen), ermittelt entsprechend EN 60745-2-6
Hammerbohren in Beton (ah, HD)15 m/s²
Unsicherheit für die genannten Vibrationswerte (K) 1,5 m/s²
5 Bedienung
Seitenhandgriff montieren
VORSICHT
Verletzungsgefahr Gefahr der Behinderung des Benutzers durch montierten, aber nicht
benutzten Tiefenanschlag.
▶Entfernen Sie den Tiefenanschlag vom Gerät.
VORSICHT
Verletzungsgefahr Verlust der Kontrolle über den Bohrhammer.
▶Vergewissern Sie sich, dass der Seitenhandgriff richtig montiert und ordnungsgemäß
befestigt ist. Stellen Sie sicher, dass das Spannband in der dafür vorgesehenen Nut
am Gerät liegt.

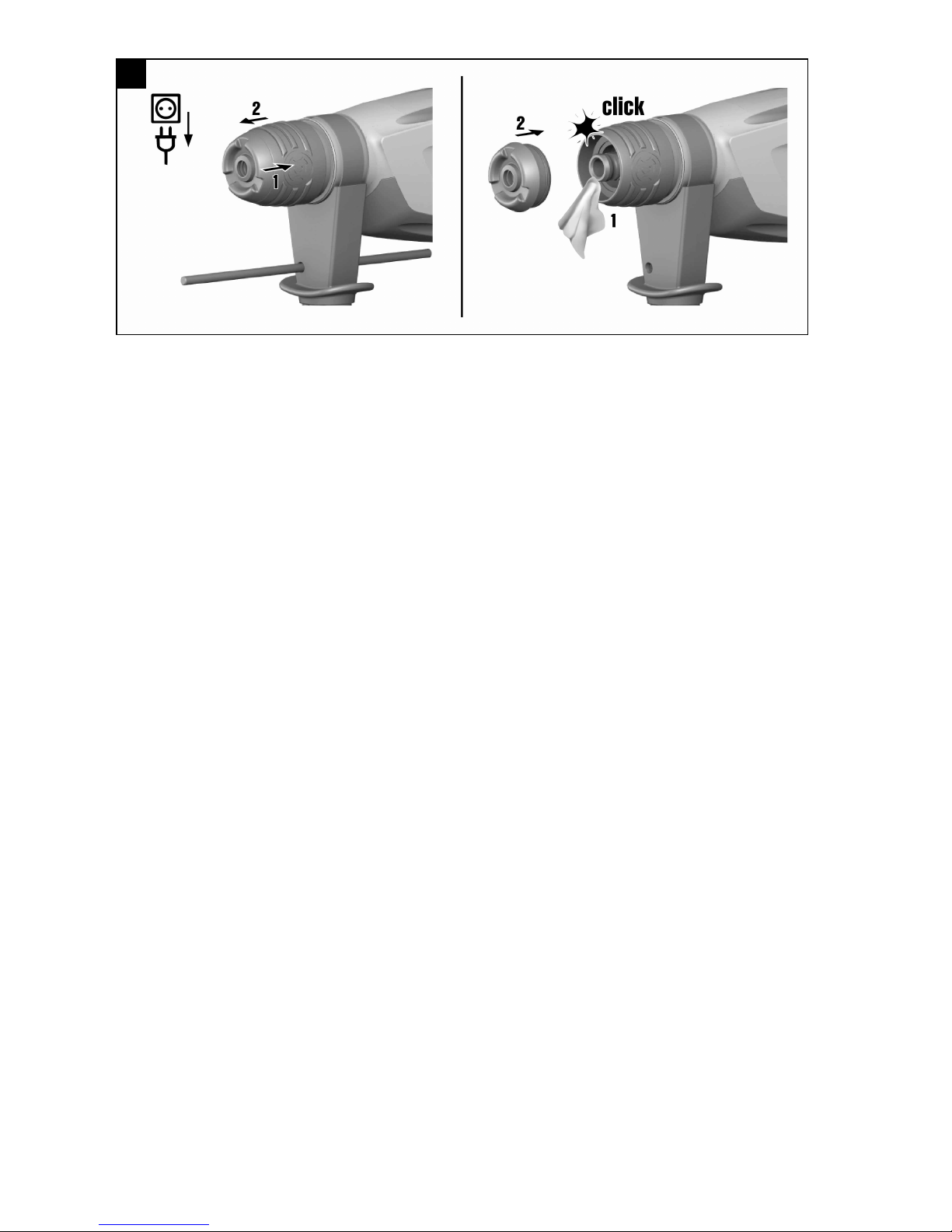

2
Werkzeug einsetzen / herausnehmen
Hinweis
Die Verwendung eines nicht geeigneten Fettes kann Schäden am Produkt verursachen.
Verwenden Sie nur Originalfett von Hilti.
3
Tiefenanschlag einstellen
Hinweis
Beachten Sie immer die maximale Länge des Tiefenanschlags.
4
Rechts-/Linkslauf einstellen
Hinweis
Der Rechts-/Linkslaufumschalter darf nicht während des Betriebs betätigt werden.
5
6 Pflege des Produktes
WARNUNG
Gefahren durch elektrischen Strom Unsachgemäße Reparaturen an elektrischen Teilen können zu
schweren Verletzungen führen.
▶Lassen Sie Reparaturen an elektrischen Teilen nur durch eine Elektrofachkraft ausführen.
▶Halten Sie das Produkt, insbesondere die Griffflächen trocken, sauber und frei von Öl und Fett.
Verwenden Sie keine silikonhaltigen Pflegemittel.
▶Betreiben Sie das Produkt nie mit verstopften Lüftungsschlitzen! Reinigen Sie die Lüftungsschlitze
vorsichtig mit einer trockenen Bürste. Verhindern Sie das Eindringen von Fremdkörpern in das Innere
des Produktes.
▶Reinigen Sie die Geräteaußenseite regelmäßig mit einem leicht angefeuchteten Putztuch. Verwenden Sie
kein Sprühgerät, Dampfstrahlgerät oder fließendes Wasser zur Reinigung!
▶Reinigen Sie regelmäßig die Staubschutzkappe an der Werkzeugaufnahme mit einem sauberen, tro-
ckenen Tuch. Wischen Sie die Dichtlippe vorsichtig sauber und befetten Sie diese wieder leicht mit Hilti
Fett. Ersetzen Sie unbedingt die Staubschutzkappe, wenn die Dichtlippe beschädigt ist.
Printed: 03.12.2015 | Doc-Nr: PUB / 5070747 / 000 / 02

7
6.1 Staubschutzkappe austauschen 6
▶Tauschen Sie die Staubschutzkappe aus.
7 Hilfe bei Störungen
Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden
Sie sich bitte an unseren Hilti Service.
Störung Mögliche Ursache Lösung
Gerät läuft nicht an. Stromversorgung unterbrochen. ▶Stecken Sie ein anderes Elek-
trogerät ein und prüfen Sie die
Funktion.
Kohlebürsten verschlissen. ▶Lassen Sie das Gerät von
einer Elektrofachkraft prüfen
und die Kohlen gegebenenfalls
ersetzen.
Kein Schlag. Gerät zu kalt. ▶Setzen Sie den Bohrhammer auf
dem Untergrund auf und lassen
Sie ihn im Leerlauf laufen. Wenn
nötig wiederholen, bis das
Schlagwerk arbeitet.
Bohrhammer hat nicht die
volle Leistung.
Verlängerungskabel hat zu gerin-
gen Querschnitt.
▶Verwenden Sie ein Verlänge-
rungskabel mit ausreichendem
Querschnitt.
Bohrer lässt sich nicht aus
Verriegelung lösen.
Werkzeugaufnahme nicht vollstän-
dig zurückgezogen.
▶Ziehen Sie die Werkzeugverrie-
gelung bis zum Anschlag zurück
und nehmen Sie das Werkzeug
heraus.
Bohrer trägt nicht ab. Gerät auf Linkslauf geschaltet. ▶Schalten Sie das Gerät auf
Rechtslauf.
8 Entsorgung
Hilti Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung
für eine Wiederverwertung ist eine sachgemäße Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zur
Verwertung zurück. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater.
Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht
müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung
zugeführt werden.
▶Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
9 Herstellergewährleistung
▶Bitte wenden Sie sich bei Fragen zu den Garantiebedingungen an Ihren lokalen Hilti Partner.
10 EG-Konformitätserklärung
Hersteller
Hilti Aktiengesellschaft
Feldkircherstrasse 100
9494 Schaan
Liechtenstein
Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Richtlinien und Normen
übereinstimmt.
Bezeichnung Bohrhammer
Printed: 03.12.2015 | Doc-Nr: PUB / 5070747 / 000 / 02

8
Typenbezeichnung TE 1
Generation 02
Konstruktionsjahr 2008
Angewandte Richtlinien: • 2004/108/EG (bis 19. April 2016)
• 2014/30/EU (ab 20. April 2016)
• 2006/42/EG
• 2011/65/EU
Angewandte Normen: • EN 60745-1, EN 60745-2-6
• EN ISO 12100
Technische Dokumentation bei: • Zulassung Elektrowerkzeuge
Hilti Entwicklungsgesellschaft mbH
Hiltistraße 6
86916 Kaufering
Deutschland
Schaan, 05.2015
Paolo Luccini
(Head of BA Quality and Process Management /
Business Area Electric Tools & Accessories)
Tassilo Deinzer
(Executive Vice President / Business Unit Power
Tools & Accessories)
Printed: 03.12.2015 | Doc-Nr: PUB / 5070747 / 000 / 02

9
1 Information about the documentation
1.1 Explanation of signs used
1.1.1 Warnings
Warnings alert persons to hazards that occur when handling or using the product. The following signal words
are used in combination with a symbol:
DANGER! Draws attention to imminent danger that will lead to serious personal injury or fatality.
WARNING! Draws attention to a potentially dangerous situation that could lead to serious per-
sonal injury or fatality.
CAUTION! Draws attention to a potentially dangerous situation that could lead to slight personal
injury or damage to the equipment or other property.
1.1.2 Symbols
The following symbols are used:
Read the operating instructions before use.
Instructions for use and other useful information
Revolutions per minute
Revolutions per minute
Protection class II (double-insulated)
Forward / reverse
1.1.3 Illustrations
The illustrations in these operating instructions are intended to promote a better understanding and may
deviate from the actual version of the product.
These numbers refer to the corresponding illustrations found at the beginning of these operating
instructions.
The numbering in the illustrations reflects the order of the work steps in the illustration and may
deviate from the numbering of work steps in the text.
Item reference numbers are used in the overview illustration. In the product overview section, the
numbers shown in the legend relate to these item reference numbers.
1.2 About this documentation
▶Read these operating instructions before the product is used or operated for the first time. This is a is a
prerequisite for safe, trouble-free handling and use of the product.
▶Observe the safety instructions and warnings printed in this documentation and on the power tool.
▶Always keep the operating instructions with the power tool and make sure that the operating instructions
are with it when it is given to other persons.
We reserve the right to make changes. Errors excepted.
1.3 Product information
Hilti products are designed for professional use and may be operated, serviced and maintained only by
trained, authorized personnel. This personnel must be informed of any particular hazards that may be
encountered. The product and its ancillary equipment may present hazards when used incorrectly by
untrained personnel or when used not as directed.
• Make a note of the designation and serial number printed on the identification plate in the following table.
▶Always quote this information when you contact a Hilti representative or Hilti Service to enquire about
the product.
Printed: 03.12.2015 | Doc-Nr: PUB / 5070747 / 000 / 02

10
Product information
Rotary hammer TE 1
Generation 02
Serial no.
2 Safety
2.1 Safety instructions
The safety rules given in the following section contain all general safety rules for electric tools which, in
accordance with the applicable standards, require to be listed in the operating instructions. Accordingly,
some of the rules listed may not be relevant to this electric tool.
2.1.1 General power tool safety warnings
WARNING
Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in
electric shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
▶Keep work area clean and well lit. Cluttered or dark areas invite accidents.
▶Do not operate power tools in explosive atmospheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes.
▶Keep children and bystanders away while operating a power tool. Distractions can cause you to lose
control.
Electrical safety
▶Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of
electric shock.
▶Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.
▶Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the
risk of electric shock.
▶Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the
risk of electric shock.
▶When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of electric shock.
▶If operating a power tool in a damp location is unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk of electric shock.
Personal safety
▶Stay alert, watch what you are doing and use common sense when operating a power tool. Do
not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools may result in serious personal injury.
▶Use personal protective equipment. Always wear eye protection. Protective equipment such as dust
mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce
personal injuries.
▶Prevent unintentional starting. Ensure the switch is in the off‐position before connecting to power
source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on
the switch or energising power tools that have the switch on invites accidents.
▶Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may result in personal injury.
▶Do not overreach. Keep proper footing and balance at all times. This enables better control of the
power tool in unexpected situations.
▶Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away
from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts.
Printed: 03.12.2015 | Doc-Nr: PUB / 5070747 / 000 / 02

11
▶If devices are provided for the connection of dust extraction and collection facilities, ensure these
are connected and properly used. Use of dust collection can reduce dust-related hazards.
Power tool use and care
▶Do not force the power tool. Use the correct power tool for your application. The correct power tool will
do the job better and safer at the rate for which it was designed.
▶Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must be repaired.
▶Disconnect the plug from the power source and/or the battery pack from the power tool before
making any adjustments, changing accessories, or storing power tools. Such preventive safety
measures reduce the risk of starting the power tool accidentally.
▶Store idle power tools out of the reach of children and do not allow persons unfamiliar with the
power tool or these instructions to operate the power tool. Power tools are dangerous in the hands
of untrained users.
▶Maintain power tools. Check for misalignment or binding of moving parts, breakage of parts and
any other condition that may affect the power tool’s operation. If damaged, have the power tool
repaired before use. Many accidents are caused by poorly maintained power tools.
▶Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are
less likely to bind and are easier to control.
▶Use the power tool, accessories and tool bits etc. in accordance with these instructions, taking
into account the working conditions and the work to be performed. Use of the power tool for
operations different from those intended could result in a hazardous situation.
Service
▶Have your power tool serviced by a qualified repair person using only identical replacement parts.
This will ensure that the safety of the power tool is maintained.
2.1.2 Hammer safety warnings
▶Wear ear protectors. Exposure to noise can cause hearing loss.
▶Use auxiliary handles, if supplied with the tool. Loss of control can cause personal injury.
▶Hold power tool by insulated gripping surfaces, when performing an operation where the cutting
accessory may contact hidden wiring or its own cord. Cutting accessory contacting a "live" wire may
make exposed metal parts of the power tool "live" and could give the operator an electric shock.
2.1.3 Additional safety instructions
Personal safety
▶Modification of the power tool is not permitted.
▶Keep the grips dry, clean and free from oil and grease.
▶Check that the side handle is fitted correctly and tightened securely.
▶Wear a dust mask.
▶Improve the blood circulation in your fingers by relaxing your hands and exercising your fingers
during breaks between working.
▶The power tool is not intended for use by debilitated persons who have received no special training.
▶Keep the power tool out of reach of children.
▶Avoid touching rotating parts. Switch the power tool on only after bringing it into position at the
workpiece. Touching rotating parts, especially rotating drill bits or other accessories, may lead to injury.
▶Always lead the supply cord and extension cord away from the power tool to the rear while
working. This helps to avoid tripping over the cord while working.
▶Dust from materials, such as paint containing lead, some wood species, concrete / masonry / stone
containing silica, and minerals as well as metal, may be harmful. Contact with or inhalation of the dust
may cause allergic reactions and/or respiratory or other diseases to the operator or bystanders. Certain
kinds of dust are classified as carcinogenic such as oak and beech dust, especially in conjunction with
additives for wood conditioning (chromate, wood preservative). Material containing asbestos may be
handled only by specialists. Use a dust removal system whenever possible. To achieve a high level
of dust collection, use a suitable vacuum cleaner. When indicated, wear a respirator appropriate
for the type of dust generated. Ensure that the workplace is well ventilated. Follow national
requirements for the materials you want to work with.
Careful handling and use of power tools
▶Secure the workpiece. Use clamps or a vice to secure the workpiece. The workpiece is thus held
more securely than by hand and both hands remain free to operate the power tool.
Printed: 03.12.2015 | Doc-Nr: PUB / 5070747 / 000 / 02

12
▶Ensure that the accessory tools used have a mounting system that is compatible with the electric
tool and that they are secured in the chuck correctly.
▶In the event of a power failure or interruption in the electric supply, switch the power tool off,
unplug the supply cord and release the switch lockbutton (if applicable). This will prevent accidental
restarting when the electric power returns.
▶Avoid applying an excessive amount of grease to the drill bit connection end. Grease may otherwise
be forced out of the chuck when the power tool is in operation.
Electrical safety
▶Before beginning work, check the working area (e.g. using a metal detector) to ensure that no
concealed electric cables or gas and water pipes are present. External metal parts of the power tool
may become live, for example, when an electric cable is damaged accidentally. This presents a serious
risk of electric shock.
▶Check the power tool’s supply cord at regular intervals and have it replaced by a qualified specialist
if found to be damaged. If the power tool’s supply cord is damaged it must be replaced with
a specially-prepared and approved supply cord available from Hilti Customer Service. Check
extension cords at regular intervals and replace them if found to be damaged. Do not touch the
supply cord or extension cord if it is damaged while working. Disconnect the supply cord plug
from the power outlet. Damaged supply cords or extension cords present a risk of electric shock.
▶Dirty or dusty power tools that have been used frequently for work on conductive materials should
be checked at regular intervals at a Hilti Service Center. Dust (especially dust from conductive
materials) or dampness adhering to the surface of the power tool may, under unfavorable conditions,
lead to electric shock.
Work area
▶Keep bystanders a safe distance away from work area. Anyone entering the work area must wear
personal protective equipment. Fragments of workpiece or of a broken accessory may fly away and
cause injury beyond the immediate area of operation.
▶If the work involves breaking right through, take the appropriate safety measures at the opposite
side. Parts breaking away could fall out and / or fall down and injure other persons.
Personal protective equipment
▶Wear protective gloves. The rotary hammer may get hot during use. There is a risk of injury (cutting or
burning) if the accessory tool is touched while changing it.
3 Description
3.1 Overview of the product 1
@Dust shield
;TE-C Click chuck
=Forward / reverse switch
%Lockbutton for continuous operation
&Grip
(Supply cord
)Control switch
+Side handle with depth gauge
3.2 Intended use
The product described is an electrically powered rotary hammer. It is designed for drilling in concrete,
masonry and natural stone.
Hilti products are designed for professional use and may be operated, serviced and maintained only by
trained, authorized personnel. This personnel must be informed of any particular hazards that may be
encountered. The product described and its ancillary equipment may present hazards when used incorrectly
by untrained personnel or when used not as directed.
▶The power tool may be operated only when connected to a power supply providing a voltage and
frequency in compliance with the information given on its type plate.
3.3 Items supplied
Rotary hammer, side handle, depth gauge, operating instructions.
Note
For safe, reliable operation, use only genuine Hilti spare parts and accessories. Spare parts,
accessories and consumables approved by Hilti for use with this product can be found at your Hilti
Center or at www.hilti.com.
Printed: 03.12.2015 | Doc-Nr: PUB / 5070747 / 000 / 02

13
4 Technical data
4.1 Rotary hammer
Note
When powered by a generator or transformer, the generator or transformer’s power output must be at
least twice the rated input power shown on the rating plate of the electric tool. The operating voltage
of the transformer or generator must always be within +5% and -15% of the rated voltage of the
electric tool.
The information given applies to a rated voltage of 230 V. The data may vary in the event of deviations
from the rated voltage and for country-specific versions. Please refer to the electric tool’s type
identification plate for details of its voltage, frequency, current and input power ratings.
TE 1
Rated power input 650 W
Rated current input 3.0 A
Weight in accordance with EPTA
procedure 01/2003
2.4 kg
Single impact energy in accordance
with EPTA procedure 05/2009
1.5 J
Ø Hammer drill bits 4 mm … 18 mm
Maximum length of the depth gauge 180 mm
4.2 Noise information and vibration values determined in accordance with EN 60745
The sound pressure and vibration values given in these instructions have been measured in accordance
with a standardized test and may be used to compare one electric tool with another. They may be used
for a preliminary assessment of exposure. The data given represents the main applications of the electric
tool. However, if the electric tool is used for different applications, with different accessory tools, or is poorly
maintained, the data may vary. This may significantly increase exposure over the total working period. An
accurate estimation of exposure should also take into account the times when the power tool is switched
off, or when it is running but not actually being used for a job. This may significantly reduce exposure over
the total working period. Identify additional safety measures to protect the operator from the effects of noise
and/or vibration, for example: maintenance of the electric tool and the accessories, keeping the hands warm,
organization of work patterns.
Noise emission values determined in accordance with EN 60745
Sound (power) level (LWA)100 dB(A)
Uncertainty for the sound power level (KWA)3 dB(A)
Emission sound pressure level (LpA)89 dB(A)
Uncertainty for the sound pressure level (KpA)3 dB(A)
Total vibration (vector sum of three directions), measured in accordance with EN 60745-2-6
Hammer drilling in concrete (ah, HD)15 m/s²
Uncertainty for the given vibration value (K) 1.5 m/s²
5 Operation
Fitting the side handle
CAUTION
Risk of injury The depth gauge, if fitted but not used, may hinder the operator.
▶Remove the depth gauge from the tool.
CAUTION
Risk of injury Loss of control over the rotary hammer.
▶Check that the side handle is fitted correctly and tightened securely. Check that the
clamping band is engaged in the groove provided on the tool.
2
Printed: 03.12.2015 | Doc-Nr: PUB / 5070747 / 000 / 02

14
Fitting / removing the accessory tool
Note
Use of unsuitable grease may cause damage to the product. Use only the
recommended grease supplied by Hilti.
3
Adjusting the depth gauge
Note
Always pay attention to the maximum length of the depth gauge.
4
Setting forward or reverse rotation
Note
Do not operate the forward / reverse switch while the motor is running.
5
6 Care of the product
WARNING
Electrical hazards! Improper repairs to electrical parts may lead to serious injuries.
▶Electrical parts may be repaired only by trained electrical specialists.
▶Keep the product, especially its grip surfaces, clean and free from oil and grease. Do not use
cleaning agents containing silicone.
▶Never operate the product when the air vents are blocked. Clean the air vents carefully using a dry brush.
Do not allow foreign objects to enter the interior of the product.
▶Clean the outside of the electric tool at regular intervals with a slightly damp cloth. Do not use a spray,
steam pressure cleaning equipment or running water for cleaning.
▶Clean the dust shield on the chuck with a dry, clean cloth at regular intervals. Clean the sealing lip by
wiping it carefully and then grease it again lightly with Hilti grease. It is essential that the dust shield is
replaced if the sealing lip is damaged.
6.1 Replacing the dust shield 6
▶Replace the dust shield.
7 Troubleshooting
If the trouble you are experiencing is not listed in this table or you are unable to remedy the problem by
yourself, please contact Hilti Service.
Trouble or fault Possible cause Action to be taken
The power tool doesn’t start. Interruption in the electric supply. ▶Plug in another electric tool or
appliance and check whether it
works.
The carbon brushes are worn out. ▶Have the power tool checked by
a trained electrical specialist and
the carbon brushes replaced if
necessary.
No hammering action. The power tool is too cold. ▶Bring the tip of the drill bit
into contact with the working
surface, switch the rotary
hammer on and allow it to
run. If necessary, repeat the
procedure until the hammering
mechanism begins to operate.
The rotary hammer doesn’t
achieve full power.
The gauge (cross section) of the
extension cord conductors is inad-
equate.
▶Use an extension cord with
an adequate conductor cross
section.
The drill bit cannot be re-
leased.
The chuck is not pulled back fully. ▶Pull the chuck back as far
as it will go and remove the
accessory tool.
Printed: 03.12.2015 | Doc-Nr: PUB / 5070747 / 000 / 02
