Einbauanleitung
Spezial-Versenkantenne AUTA 4000 F 712 L
Zum Einbau in:
For installation in:
Pour montage sur:
Opel Astra - Hatchback
(mit Fließheck)
(Coupé)
Bestell-Nr./Ord. code/N° de cde.
921 420-001
Installation instructions
Special retractable car antenna
Instruction de montage
Antenne spéciale escamotable
Opel Astra - Notchback
(mit Stufenheck)
(Berline)

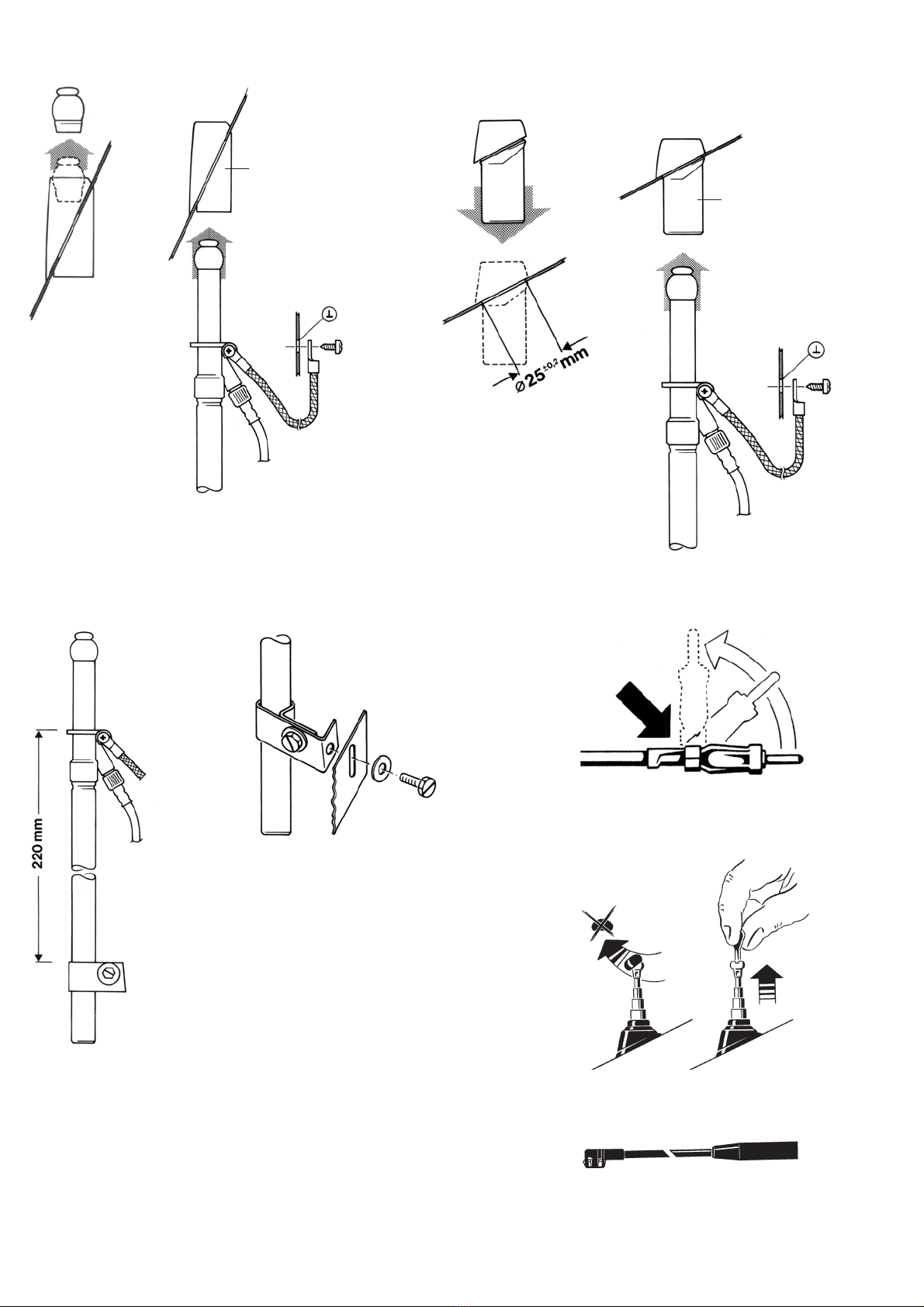

Fig. 2.1
Fig. 1.1
62° +

Fig. 7
Fig. 8
Fig. 6
Fig. 1.2
Fig. 1.3
495 750-275
Fig. 2.2
Fig. 2.3
495 750-330
Fig. 4
Fig. 5
Opel Astra - Hatchback
(mit Fließheck)
(Coupé)
Opel Astra - Notchback
(mit Stufenheck)
(Berline)

3
D
Einbauanleitung
Der Einbau der Versenkantenne
AUTA 4000 F 712 L erfolgt bei den genannten
Opel-Modellen in den linken hinteren Kotflügel.
Im Kofferraum die linksseitige Auskleidung
entfernen. Für die Kabelverlegung die Rück-
sitzbank ausbauen, bzw. linksseitig entrie-
geln.
Beim Opel Astra Fließheck-Modell ist serien-
mäßig für den Einbau der Antenne die Karos-
serietülle vorhanden. Den Verschlussstopfen
entfernen (Fig. 1.2, nur bei Neueinbau).
Die Einbaustelle beim Opel Astra Stufenheck-
Modellen nach Fig. 2.1 anzeichnen und ein
Loch mit Ø 25 mm maßhaltig bohren (Fig. 2.2).
Zum Schutz des Lackes vorher mit Klebe-
band abkleben. Die Bohrung entgraten, zum
Schutz gegen Korrosion die blanke Kante mit
Grundlack bestreichen und antrocknen lassen.
In der Zwischenzeit das Antennenkabel
zusammen mit dem bereits verlegten Lei-
tungssatz unter die Rücksitzbank, von dort
unter der linken Einstiegsleiste nach vorne
und von dort zum Autoradio verlegen und
einstecken.
Das Antennenkabel ist geräteseitig mit einem
abwinkelbaren Stecker versehen. Dadurch
kann der Stecker je nach Bedarf gerade oder
als Winkelstecker verwendet werden. Das
Abbiegen über den Führungsrücken bitte nur
von Hand durchführen, damit Kabel und
Stecker nicht verletzt werden (Fig. 6).
Bitte Hinweis beachten!
Den Halter an das Schutzrohr der Antenne
vormontieren (Fig. 4).
Die Karosserietülle in die Bohrung einsetzen
(Fig. 1.2/1.3, 2.2/2.3).
Das Antennenkabel an der Antenne fest-
schrauben, den Kugelstutzen mit etwas
Antennenfett bestreichen (AUTA 115) und die
Antenne von unten in die Karosserietülle ein-
drücken (Fig. 1.3/2.3). Die Antenne mit Halter
am Schutzrohr gegen das vorhandene Lang-
loch am Karosseriesteg anschrauben (Fig. 5).
Teleskop ausziehen, Neigung kontrollieren
(evtl. Karosserietülle etwas drehen); danach
Schraube am Halter fest anziehen (Fig. 5).
Das Masseband an vorhandenem Massean-
schluß, bzw. an der Verstrebung festschrau-
ben, Anlagefläche vorher blank schaben und
einfetten (Fig. 1.3/2.3).
Auskleidung im Kofferraum und Rücksitz wie-
der einbauen.
Das Autoradio nach Anweisung des Herstel-
lers anschließen. Bei eventuell vorhandenem
Antennentrimmer den Abgleich bei vollständig
ausgezogenem Teleskop durchführen.
Hinweis:
Zum Anschluss an Autoradios mit neuer
Antennenbuchse und opelspezifischen Ein-
schubrahmen Adapterkabel AUKAB 43/15,
Bestell-Nr. 822 155-003 verwenden (Fig. 8).
Das unterste Rohr der Antenne muß stets
vollständig ausgezogen werden. Nur so ist
ein einwandfreier Empfang gewährleistet.
Das Teleskop ist mit einem Stülpknopf aus-
gerüstet und kann von Hand gegriffen und
ausgezogen werden. Mit abgenommenem
Stülpknopf kann das Teleskop vollständig
versenkt und nur mit einem Schlüssel ausge-
zogen werden. (Fig. 7).
Pflegehinweis
Reinigen Sie Ihre Antenne von Zeit zu Zeit von
anhaftendem Straßenstaub. Verwenden Sie nur
ganz wenig von unserem Spezialfett in Tuben
AUTA 235, oder benützen Sie unsere Autoan-
tennen-Pflegemanschette AUTA 135, welche
gleichzeitig reinigt und fettet.
Ersatzteile bitte unter den angegebenen Num-
mern bestellen.
Technische Änderungen vorbehalten.
Dieses Produkt ist nach seiner Verwendung
entsprechend den aktuellen Entsorgungsvor-
schriften Ihres Landkreises / Landes / Staates
als Elektronikschrott einer geordneten Entsor-
gung zuzuführen.
Die beschriebenen Leistungsmerkmale sind nur
dann verbindlich, wenn sie bei Vertragsabschluss
ausdrücklich vereinbart wurden. Diese Druckschrift
wurde von Hirschmann Car Communication GmbH
auf Übereinstimmung mit den beschriebenen
Antennen und Antennenzubehör (Kabel, Stecker
etc.) geprüft. Dennoch können Abweichungen
hinsichtlich der Richtigkeit oder Genauigkeit nicht
ausgeschlossen werden, sodass Hirschmann für
die vollständige Übereinstimmung keine Gewähr
übernimmt. Hirschmann behält sich das Recht
vor, den Inhalt dieser Druckschrift ohne Ankündi-
gung zu ändern.
GB
Installation instructions
The retractable antenna AUTA 4000 F 712 L is
to be installed left-hand in the rear fender of the
stated Opel models.
Remove left-hand lining in the luggage-boot.
For laying the cable unlock left-hand part of
the back seat.
Opel Astra hatchback version is already pre-
pared for antenna installation; remove cap
from grommet (fig. 1.2, only in case of a first
installation).
For Opel Astra notchback, mark the installation
point as shown in fig. 2.1, cover the paint-
work with protective tape and drill a
25 mm dia. hole (fig. 2.2). Remove the burr,
paint the bared edge with primer and let it
dry.
In the meantime pass the antenna cable
together with the cable set which is already
installed under the back seat, below the left-
hand threshold to the front to the receiver
and plug-in.
At the radio side the antenna cable is fitted
with a plug that can be angled. So it can be
used straight or, if necessary, as an angled
plug.
Please bend the plug only by hand to avoid
any damage of cable or plug (fig. 6).
Fix bracket to antenna protection tube (fig. 4)
Insert sleeve into the drilled hole (fig. 1.2/1.3,
2.2/2.3).
Insert the sleeve into the drilled hole
(fig. 1.2/1/3, 2.2/2.3).
Fix the antenna cable to the antenna, spread
the spherical antenna head with special
grease (AUTA 115) and insert from below
into the sleeve (fig. 1.3/2.3).
Fix the antenna protection tube to the exi-
sting oblong hole to the car body (fig. 5).
Extend the telescope, check the angle (turn
the sleeve, if necessary), then tighten the
screws (fig. 5) at the bracket.
Bare the body sheet around the existing
earth connection or in a brace and fix earth
lead to it (fig. 1.3/2.3).
Replace lining in the luggage-boot and lock
the back seat.
The car radio has to be connected according
to the manufacturer's instructions. In case
there is an antenna trimmer capacitor available,
the matching has to be done with fully
extracted telescope.
Remark:
For connection to car radios with new antenna
socket and opel-specific insertion rack please
use adapter cable AUKAB 43/15, ordering
code 822 155-003 (fig. 8).
The lowest tube of the antenna must be
always fully extended in order to ensure per-
fect reception.
On top the telescope is provided with a
plastic knob that can be extended by hand.
If this knob is detached, the telescope can
- after retraction - only be extended by a
special key tool (fig. 7).
Maintenance
From time to time, clean the telescope of adhe-
ring road dust. Use only a little of our special
antenna grease AUTA 235 supplied in tubes, or
use our car antenna cleaner AUTA 135 for both,
cleaning and greasing.
Please state order numbers when ordering
spare parts.
Right of modification reserved.
After its use, this product has to be processed
as electronique scrap to a proper disposal
according to the prevailing waste disposal regula-
tions of your community / district / country /
state.
The performance features described here are
binding only if they have been expressly guaran-
teed in the contract. This publication has been
created by Hirschmann Car Communication GmbH
according to the best of our knowledge.
Hirschmann reserves the right to change the
contents of this manual without prior notice.
Hirschmann can give no guarantee in respect of
the correctness or accuracy of the details in this
publication.

024 907-001-07-1004-N
Printed in Europe . Imprimé en Europe
Hirschmann Car Communication GmbH
Stuttgarter Strasse 45 - 51
D - 72654 Neckartenzlingen
Tel [phone]
Fax [phone]
F
Instructions de montage
L'installation de l'antenne escamotable
AUTA 4000 F 712 L se fait sur les modèles
cités d'Opel sur l'aile arrière gauche.
Eloigner le revêtement du côté gauche du
coffre. Pour la pose du câble, démonter la
banquette arrière ou bien déverouiller à gauche.
Opel Astra Coupé est déjà préparée pour lin-
stallation de l'antenne: quitter lobturateur de la
manchette du perçage (fig. 1.2, seulement en
cas d'une première installation).
Pour Opel Astra Berline, marquer l'emplace-
ment du montage d'après fig. 2.1 (selon le
modèle d'Opel) et percer un trou de 25 mm
de Ø ayant les dimensions prescrites (fig. 2.2).
Pour protéger la laque, coller auparavant un
ruban adhésif. Supprimer les bavures du
perçage, enduire le bord nu de laque de
base comme protection contre la corrosion et
laisser sécher.
Entre-temps poser le câble d'antenne avec le
jeu de câbles déjà posé sous la banquette
arrière, delà au-dessous du marchepied
gauche vers l'avant jusqu'au récepteur et
enficher.
Sur le côté de l'appareil le câble d'antenne
est pourvu d'une connexion à fiche pliable.
De ce fait, le connecteur peut être utilisé, si
besoin est, droitement ou comme fiche cou-
dée. Ne la tordre que manuellement par des-
sus le tube conducteur, afin que le câble et
la prise ne soient pas endommagés (fig. 6).
Fixer le support au tube protecteur de
l'antenne (fig. 4).
Placer la manchette dans le perçage de la
carrosserie (fig. 1.2/1.3, 2.2/2.3).
Visser à fond le câble d'antenne à l'antenne,
enduire d'un peu de graisse la rallonge à bille
(AUTA 115) et appuyer l'antenne du dessous
dans la manchette (fig. 1.3/2.3).
Visser l'antenne avec le support au tube pro-
tecteur contre le trou oval existant à l'entretoise
de la carrosserie (fig. 5). Sortir le télescope,
contrôler l'inclinaison (tourner un peu éventu-
ellement la manchette); ensuite serrer à fond
la vis au support (fig. 5).
Visser à fond la bande de mise à la masse à
la connexion à la masse existante ou à l'en-
tretoise, commencer par gratter à nu la sur-
face de base et graisser (fig. 1.3/2.3).
Remonter le revêtement du coffre et encli-
queter le siège arrière.
Raccorder l'autoradio selon les spécifications
du constructeur. S'il s'agit d'une radio munie
d'un condensateur d'antenne, veuillez régler
la réception de la radio avec le télescope
complètement sorti.
Avis:
Si l'autoradio est munie d'une nouvelle prise
antenne et d'un cadre enfichable spécial
d'Opel, utiliser le câble d'adaptateur
AUKAB 43/15, Réf. No. 822 155-003 (fig. 8).
Le tube le plus bas de l'antenne doit toujours
être entièrement sorti. C'est la seule manière
d'obtenir une réception parfaite.
Le télescope est pourvu d'un bouton en
matière plastique et peut être saisi et sorti à
main. Avec le bouton en matière plastique
enlevé, le télescope peut être complètement
noyé et ne peut être sorti qu'avec la clé (fig. 7).
Conseils d'entretien
De temps en temps, veuillez nettoyer votre
antenne des poussières adhérentes. N'utilisez
que très peu de notre graisse spéciale en tube
AUTA 235 ou notre essuie-antenne AUTA 135
qui nettoie et graisse en même temps.
Veuillez commander les pièces détachées sous
les numéros indiqués.
Sous réserve de modifications techniques.
Ce produit doit être éliminé en tant que déchet
électronique conformément au réglement actuel
sur l'élimination des déchets de votre départe-
ment / région / pays.
La société Hirschmann Car Communication GmbH
ne se porte garante de la véracité des informations
techniques que si elles ont été spécifiées de
manière expresse à la signature du contrat.
Le contenu de ce document a été minutieuse-
ment contrôlé afin de s’assurer qu’il corresponde
bien aux antennes et accessoires (câbles,
connecteurs) décrits. Toutefois, Hirschmann ne
peut en aucun cas être tenu responsable de
l’exactitude de ces informations. Hirschmann se
réserve le droit de modifier sans préavis le con-
tenu de ce document.
