Hirschmann Car Communication HIT AUTA 70 B User manual

•ann in nahezu alle Wagen eingebaut
werden.
•Einfacher Einbau.
•Antennenrute abschraubbar, dadurch
problemlos bei Benutzung der Waschanlage.
•Can be installed in nearly any car.
•Easy installation.
•Rod, detachable, thus no problems in case
of car wash.
•Peut être installée presque sur toutes les
voitures.
•Montage facile.
•Fouet d'antenne dévissable et de ce fait
pratique lors du lavage de la voiture.
Montageanleitung
Dachantenne
Ins alla ion ins ruc ions
Roof moun an enna
Ins ruc ion de mon age
An enne de oi
HIT AUTA 70 B
Bestell-Nr. / Ord. code / N° de cde.
602 364-001
Lieferumfang
•Antennenfuß
•Strahler
•Abdeckkappe für Antennen-anschluss
Scope of delivery
•Antenna base
•Rod
•Protection cover for antenna
terminal
Gamme de livraison
•Embase
•Émetteur
•Plaque caché pour la connection d'antenne
Technische Änderungen vorbehalten.
Bes immungsgemässer Gebrauch:
Dieses Produkt ist ausschliesslich für den
Verbau in Automobilen bestimmt und dient
zum Senden bzw. Empfangen von Funksignalen
im jeweils definierten Frequenzbereich.
Dieses Produkt ist nach seiner Verwendung
entsprechend den aktuellen Entsorgungsvor-
schriften Ihres Landkreises / Landes / Staates
als Elektronikschrott einer geordneten Ent-
sorgung zuzuführen.
Right of modification reserved.
Normal Use:
This product is exclusively designed for the
installation in vehicles and serve for the
emission and reception of radio signals in
each defined frequency range.
After its use, this product has to be processed
as electronique scrap to a proper disposal
according to the prevailing waste disposal
regulations of your community / district /
country / state.
Sous réserve de modifications techniques
U ilisa ion approprié:
Ce produit est fait exclusivement pour
l'utilitsation dans les automobiles et sert
pour l'émission et la réception des signaux
dans la gamme des frequences definie.
Ce produit doit être éliminé en tant que
déchet électronique conformément au régle-
ment actuel sur l'élimination des déchets de
votre département / région / pays.

D GB F

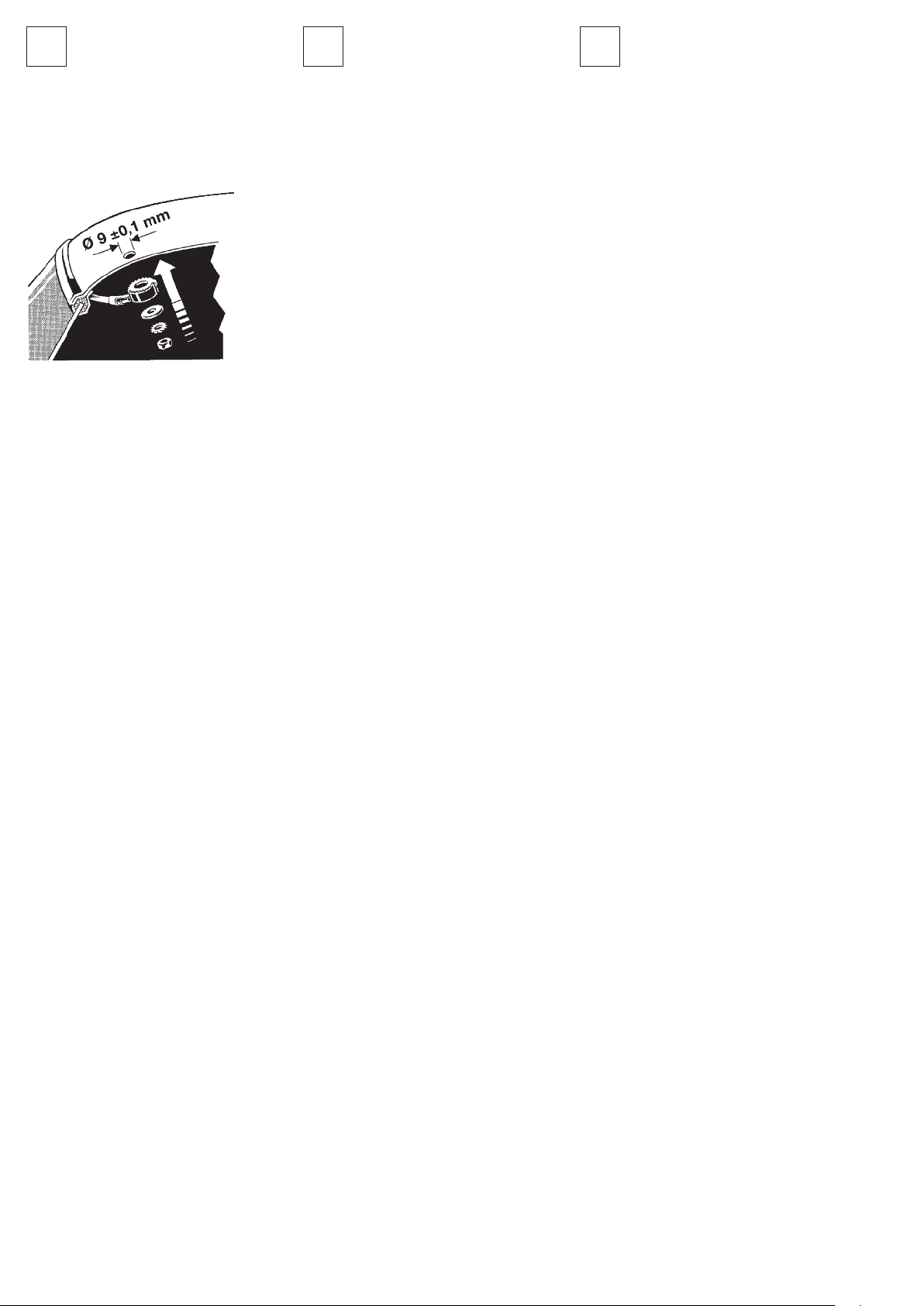

•Inseitig Einbaustelle freilegen.
•Bohrung Ø 9 ±0,1mm.
•Antenne einsetzen.
•abelanschluß, Scheibe, Zahnscheibe und
Mutter aufschrauben.
•Antenne ausrichten und fest anziehen.
•Antennenkabel hinter der Dachverklei-
dung und durch oder am Fensterholm ent-
lang zum Autoradio verlegen.
•Gewünschte Rutenneigung einstellen. Aus
empfangstechnischen Gründen empfehlen
wir ca. 30° oder größer (jeweils abhängig
vom Wagentyp).
•Remove covering inside from installation
place.
•Installation hole 9 ±0,1mm dia.
•Insert antenna.
•Attach cable terminal, washer and toothed
ring, and then screw on nut.
•Align antenna and tighten nut.
•Pass antenna cable under the roof covering
and then, if possible, through the window
beam to the car radio.
•Adjust the desired rod inclination; for
good reception, we recommend to use
approx. 30° or more (depending on car
model).
•Dégager l'emplacement du montage à
l'intérieur de la voiture.
•Perçage de 9 ±0,1mm de Ø.
•Placer l'antenne.
•Visser le raccordement de câble, disque
denté et l'écrou.
•Ajuster l'antenne et visser à fond.
•Poser le câble d'antenne sous le revête-
ment du toit, à l'intérieur ou encore le
long du longeron de fenêtre jusqu'à l'auto-
radio.
•Régler l'inclinaison desirée du fouet. Pour
des raisons techniques de réception, nous
conseillons env. 30° ou plus (cela dépend
du modèle de voiture).
Mon age Moun ing Mon age
Ach ung:
Einbaustellen unmittelbar am Dachrand sind
empfangstechnisch ganz besonders vorteil-
haft.
A en ion:
Installation places near by the roof edge
cause particular advantages for reception.
A en ion:
Les emplacements du montage directement
au bord du toit, sont particulièrement avan-
tageux pour la réception.
