Hitachi Koki CG 10DL User manual
CG10DL
CH10DL
中 文
English
充电式绿篱机 充电式割草机
Cordless Shrub Shear Cordless Grass Shear
CH 10DL CG 10DL
使用说明书
Handling instructions
保留备用
Keep for future reference
000BookCH10DLChS.indb1000BookCH10DLChS.indb1 2017/04/1715:10:572017/04/1715:10:57
2
目次
电动工具通用安全警告 .............................2
绿篱机安全警告..............................................4
割草机安全警告..............................................5
绿篱机和割草机的注意事项.....................6
电池和充电器注意事项...............................6
锂离子电池使用注意事项..........................7
符号.......................................................................8
规格.......................................................................8
标准附件.............................................................9
选购附件（分开销售） .................................9
用途....................................................................10
电池的拆卸／安装法.................................10
充电....................................................................11
功能说明..........................................................13
更换刀片..........................................................15
使用方法..........................................................16
维护和检查.....................................................19
故障排除..........................................................20
维修零部件一览表......................................22
中文
电动工具通用安全警告
警告！
阅读所有警告和所有说明。
保存所有警告和说明书以备查阅。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
c) 让儿童和旁观者离开后操作电动工具。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的
电动工具不能使用任何转换插头。
b) 避免人体接触接地表面，如管道、散热片和冰箱。
c) 不得将电动工具暴露在雨中或潮湿环境中。
000BookCH10DLChS.indb2000BookCH10DLChS.indb2 2017/04/1715:10:582017/04/1715:10:58
3
中文
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电
线远离热源、油、锐边或运动部件。
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保
护器（ＲＣＤ）。
3) 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到
疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
b) 使用个人防护装置。始终佩戴护目镜。
c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时
处于关断位置。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动
部件。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使
用得当。
4) 电动工具使用和注意事项
a) 不要滥用电动工具，根据用途使用适当的电动工具。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。
c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插
头和／或使电池盒与工具脱开。
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电
动工具或对这些说明不了解的人操作电动工具。
000BookCH10DLChS.indb3000BookCH10DLChS.indb3 2017/04/1715:10:582017/04/1715:10:58
4
中文
e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和
影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。
f) 保持切削刀具锋利和清洁。
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和
工具的刀头等。
5) 电池式工具使用和注意事项
a) 只用制造商规定的充电器充电。
b) 只使用配有特制电池盒的电动工具。
c) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、
螺钉或其他小金属物体，以防一端与另一端连接。
d) 在滥用条件下，液体会从电池中溅出 ；避免接触。如果无意间碰到了，
用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。
6) 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
绿篱机安全警告
○不得靠近修剪刀片。刀片运转时，不要取下修剪材料或握住要修剪的材料。
确保在清理卡塞物时开关已关闭。
○在修剪刀片停止时握住绿篱机的手柄。在运送或存放绿篱机时，务必装上修
剪设备防护罩。
○使线缆远离修剪区域。
000BookCH10DLChS.indb4000BookCH10DLChS.indb4 2017/04/1715:10:582017/04/1715:10:58
5
中文
割草机安全警告
重要
使用前请仔细阅读
妥善保存以备将来参考
安全操作惯例
● 培训
a) 仔细阅读说明书。熟悉各项控制，正确使用机器。
b) 严禁新手或儿童使用本机器。当地法规可能会限制操作员的年龄。
c) 请记住，操作员或用户对于发生的人员伤害或财产损害承担责任。
● 准备
a) 使用前，检查电源和延长线是否有损坏或老化迹象。如果电线在使用期间损
坏，请立即断开电源。在断开电源之前，切勿触摸电线。如果电线已损坏或
磨损，请勿使用设备。
b) 附近有人员、特别是儿童或宠物时，切勿操作机器。
c) 操作机器时务必穿戴护目镜和安全鞋。
● 操作
a) 使电源和延长线远离修剪区域。
b) 只在白天或光线良好的条件下使用机器。
c) 切勿在防护罩损坏或没有防护罩的情况下操作机器。
d) 只在手脚远离修剪区域时开启发动机。
e) 在以下情况下，务必从电源上断开机器（即：从主电源拔下电源插头，或卸
下故障设备）：–
－ 机器无人看管
－ 清除卡塞物之前
－ 检查、清除或维护机器之前
－ 有异物进入
－ 机器异常振动。
f) 谨慎修剪，以免造成手脚伤害。
g) 务必确保通风口无堵塞。
● 维护和存放
a) 在进行维护或清洁工作之前，务必从断开机器电源（即：从主电源拔下电源
插头，或卸下故障设备）
b) 只使用制造商推荐的更换零件和配件。
c) 定期检查和维护机器。只能由授权的维修人员维修机器。
d) 不使用时，请将机器存放到儿童无法触及的地方。
● 建议
a) 设备应通过剩余电流装置 (RCD) 进行供电，跳闸电流不超过 30 mA。
000BookCH10DLChS.indb5000BookCH10DLChS.indb5 2017/04/1715:10:582017/04/1715:10:58
6
中文
绿篱机和割草机的注意事项
1. 开始工作之前，确保工作区域没有电源线。以免刀片接触到电源线，造成电
击、接地故障和其它意外。
2. 使用时用双手握紧工具以防伤害。
3. 使双手和身体的各个部分远离刀片，以免造成人身伤害。
4. 确保刀片和所有配件安装正确。安装不当可能会造成刀片或配件松脱，从而
造成人身伤害。
5. 开始工作前，确保刀片没有破裂、变形或过度磨损情况。不可使用此类刀
片，以免断裂并造成人身伤害。
6. 不可使用工具切割电线、金属板或其它硬物，以免工具损坏并造成人身伤
害。
7. 如果工具情况异常并产生奇怪噪音，请立即关闭并进行检查和维修。
8. 如果工具跌落或碰撞到物体上，请检查刀片和刀身是否发生损坏、破裂和变
形。使用损坏、破裂和变形的刀片可能会造成人身伤害。
9. 不要拆下刀片，以免造成人身伤害。
10. 本产品在操作过程中会产生振动。
长时间的连续工作会造成身体紧张，因此，应避免不良的工作姿势，需经常
休息。而且在短时间工作内，如果感觉手指、手、臂或肩较累，请立即停止
工作进行休息。
11. 接触刀片时使用手套、布料保护双手。处理疏忽可能会造成伤害。
12. 在修剪过程中，不要让刀片承受过大压力，以免损坏刀片。
13. 刀片在修剪一段时间后会变得很热。请勿触摸以免烫伤。
14. 在高处工作时，确保下方没有其他人员。如果您失手将工具或其它物体掉
落，可能会伤到他们。
15. 为防止不可预见的意外，请不要在无人看管的情况下将工具放在支架或地
上。
16. 不要使工具接触到杀虫剂和其它化学品。这些化学品可能会造成断裂和其它
损坏。
电池和充电器注意事项
1. 务请在0℃～40℃的温度下进行充电。在 0℃～40℃ 以外的温度进行充电，
可能会导致不正确的充电并缩短电池的寿命。
最适合于充电的温度是20～25℃。
2. 充电结束时，在下节电池充电之前，请先将充电器放置大约15分钟。
3. 勿让杂质进入充电式电池连结口内。
4. 切勿拆卸充电式电池与充电器。
5. 切勿使充电式电池短路。使电池短路将会造成很大的电流和过热，从而烧坏
电池。
000BookCH10DLChS.indb6000BookCH10DLChS.indb6 2017/04/1715:10:582017/04/1715:10:58
7
中文
6. 请勿将电池丢入火中。
电池受热将会爆炸。
锂离子电池使用注意事项
为延长使用期限，锂离子电池备配停止输出的保护功能。
若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停
止。这并非故障，而是启动保护功能的结果。
1. 在残留的电池电力即将耗尽时，马达会停止。
在这种情况下，请立即予以充电。
2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试
着消除超过负荷的原因。之后您就可以再度使用。
3. 若电池在过载工作情况下过热，电池电力可能会中止。
在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。
此外，请留心下列的警告及注意事项。
警告！
为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。
1. 确保电池上没有堆积削屑及灰尘。
○ 在工作时确定削屑及灰尘没有掉落在电池上。
○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。
○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。
○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它
与金属零件（螺丝、钉子等）存放在一起。
2. 请勿以钉子等利器刺穿电池、以铁锤敲打、踩踏、丢掷电池，或将其剧烈撞
击。
3. 切勿使用明显损坏或变形的电池。
4. 使用电池时请勿颠倒电极。
5. 请勿直接连接电源插座或汽车点烟器孔座。
6. 请依规定方式使用电池，切勿移作他用。
7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。
8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。
9. 在发觉有渗漏或异味时，请勿接近远离火源。
10. 请勿在会产生强烈静电的地方使用。
11.如有 电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任
何异常，请立即将它从装备或电池充电器拆下，并停止使用。
注意！
1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水
充分冲洗，立刻送医。
若不加以处理，液体可能会导致眼睛不适。
000BookCH10DLChS.indb7000BookCH10DLChS.indb7 2017/04/1715:10:582017/04/1715:10:58
8
中文
2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。
上述情况可能会使皮肤受到刺激。
3. 若初次使用电池时发现生锈、异味、过热、褪色、变形及／或其它异常情况
时，请勿使用并将该电池退还给供货商或厂商。
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
规格
电动工具
充电器
000BookCH10DLChS.indb8000BookCH10DLChS.indb8 2017/04/1715:10:582017/04/1715:10:58
9
中文
标准附件
1
2
3
4
5
6
7
8
9
选购附件（分开销售）
000BookCH10DLChS.indb9000BookCH10DLChS.indb9 2017/04/1715:10:582017/04/1715:10:58
10
中文
用途
○
○
电池的拆卸／安装法
图 1图 2
注意！
切勿使电池短路。
图 2
图 1
图 2
000BookCH10DLChS.indb10000BookCH10DLChS.indb10 2017/04/1715:10:582017/04/1715:10:58
11
中文
充电
图 3
表 1
表 1
表 1
表 2
表 2 电池充电范围
图 3
000BookCH10DLChS.indb11000BookCH10DLChS.indb11 2017/04/1715:10:582017/04/1715:10:58
12
中文
表3
表 3 充电时间（20℃下）
注:
注:
关于新电池等的放电
较长时间保持电池性能的方法
注意！
○ 如果电池长时间放置在阳光直接照射的地方或者刚刚使用完毕时，电池会变
热。如果此时对电池充电，充电器上的指示灯会点亮 1 秒钟，不点亮 0.5 秒
钟（熄灭 0.5 秒钟）。
在此情况下，先让电池冷却下来，然后再充电。
○ 指示灯闪动时（以 0.2 秒钟的间隔），请检查并取出充电器电池接口处的任
何异物。若无异物，则可能电池或充电器发生故障。请带去经授权的维修中
心检查。
○ 因内置的微机需要约 3 秒钟才能确认正用UC10SFL 进行充电的电池已被取
出，因此请待 3 秒钟后再重新插入电池继续充电。如果在不到 3 秒内就插
入电池，则电池可能充电不正常。
000BookCH10DLChS.indb12000BookCH10DLChS.indb12 2017/04/1715:10:592017/04/1715:10:59
13
中文
功能说明
图 4
注:
○
○
图 5
警告！
切勿压下“锁闭”按钮。拉回开关则会造成
工具突然开始操作，从而可能造成人身伤害。
图 6
图 7
图 4
图 5
图 6
图 7
000BookCH10DLChS.indb13000BookCH10DLChS.indb13 2017/04/1715:10:592017/04/1715:10:59
14
中文

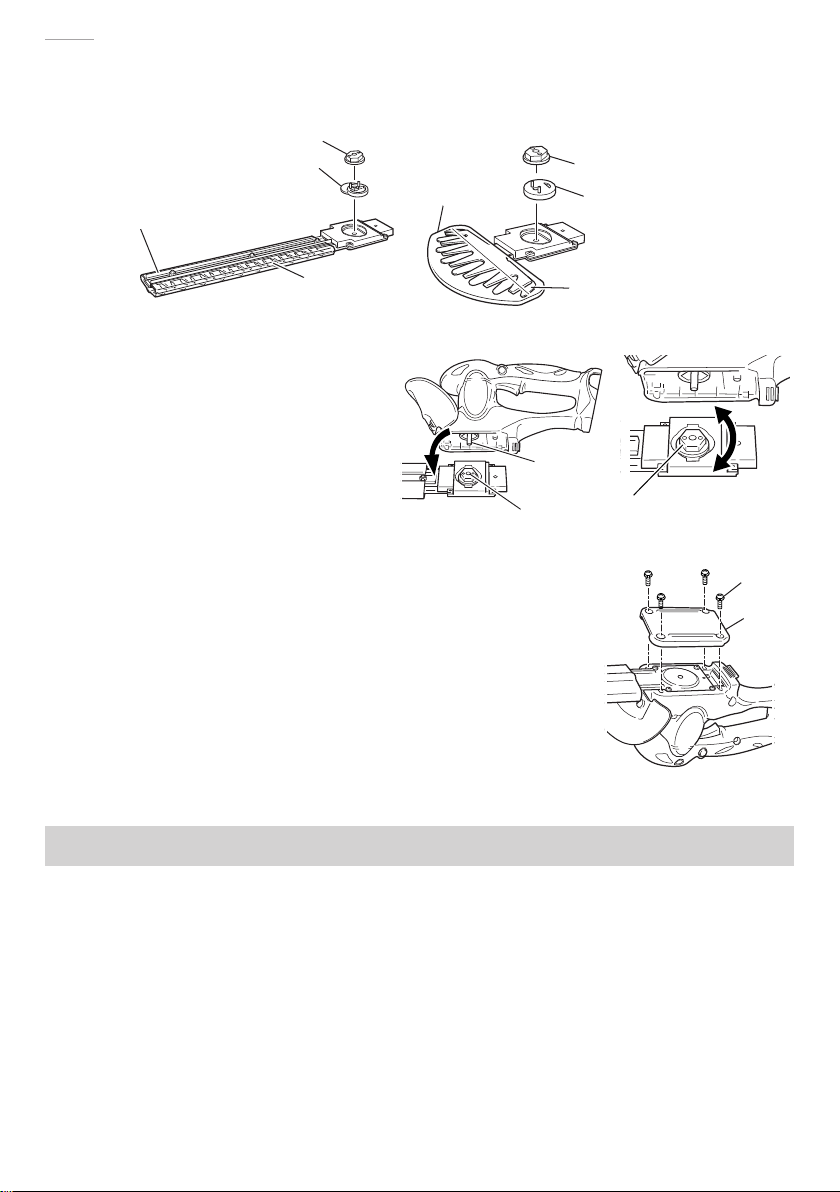

图 8
警告！
在安装或卸下刀片箱或刀片防护罩时，务必关闭
工具并从工具中取出电池。
注意！
为防造成人身伤害，请小心将刀片放入刀片箱、刀片防护罩或刀片盒。
警告！
在安装和卸下调节器之前，务必将电锯关闭并从工具中取出电池。
注意！
在安装和卸下调节器之前，务必将刀片放入刀片箱，以免刀片碰到手或脸而
造成伤害。
图 9
图 9
图 10
图 8
图 10
000BookCH10DLChS.indb14000BookCH10DLChS.indb14 2017/04/1715:10:592017/04/1715:10:59
15
中文

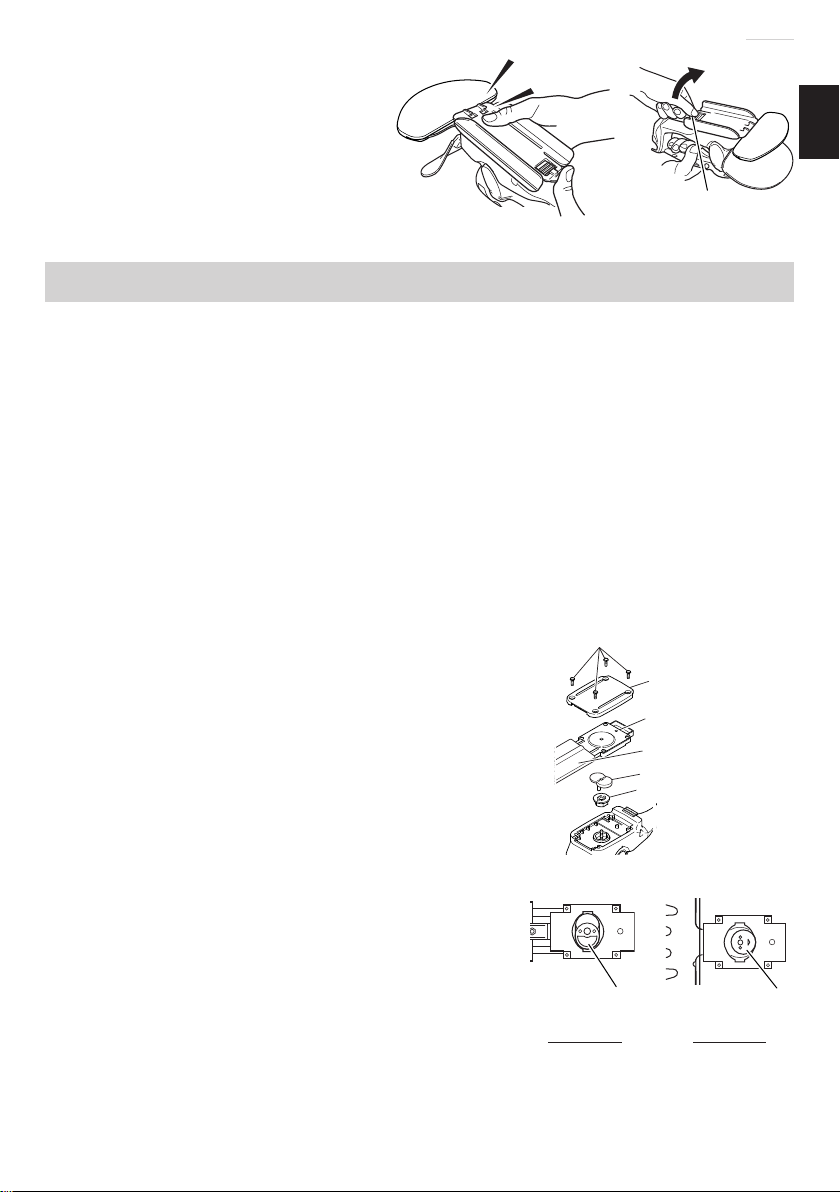

图 11
图 12
更换刀片
警告！
务必关闭电源开关并从工具中取出电池以防意外。
注意！
在更换刀片之前，务必使用手套和装上刀片箱或刀片防护罩以防刀片碰到您
的手或脸。
图 13
图 14
图 11
图 12
图 13
图 14
000BookCH10DLChS.indb15000BookCH10DLChS.indb15 2017/04/1715:10:592017/04/1715:10:59
16
中文
图 15
图 15
图 16
图 17
图 18
注:
使用方法
警告！
○ 为防意外，确保工作区域中没人。
○ 不得靠近修剪刀片，以免造成人身伤害。
○ 工作时使用护目镜以防树木碎屑杂枝造成人身伤害。
○ 不要使用工具切割电线、金属板或其它硬物。以免工具损坏并造成人身伤
害。
图 16
图 17
图 18
000BookCH10DLChS.indb16000BookCH10DLChS.indb16 2017/04/1715:10:592017/04/1715:10:59
17
中文
注意！
○ 在使用绿篱机前使用修枝剪剪掉大枝。不要强行工具修剪以防工具损坏。
○ 如果刀片无法剪断大枝，请立即停用工具。不要让发动机失灵以免造成损
坏。
○ 在修剪较高的园林树木时使用安全梯。
○ 只用于修剪绿篱。
注:
○
○
○

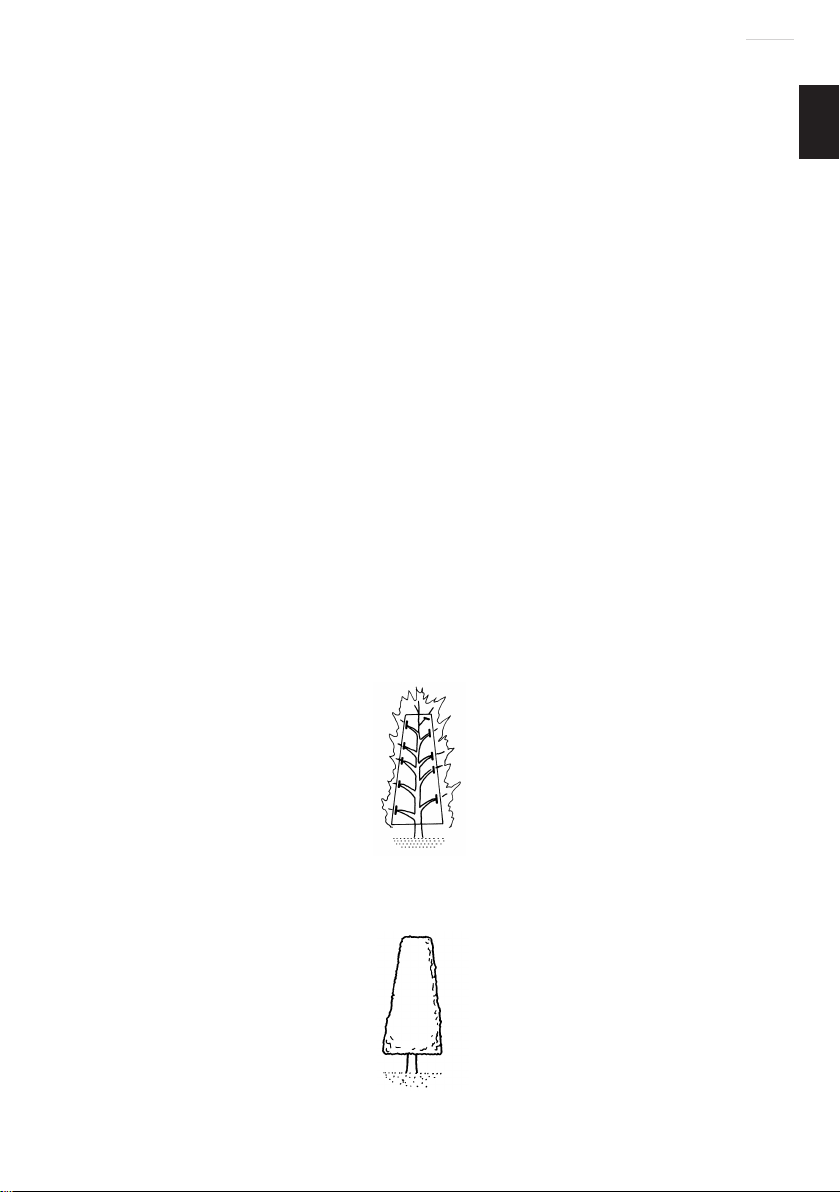

修剪园林树木
○
图 19
图 19
○ 图 20
图 20
000BookCH10DLChS.indb17000BookCH10DLChS.indb17 2017/04/1715:10:592017/04/1715:10:59
18
中文
修剪树篱
○
图 21
图 21
注:
○
○
注意！
○ 只用于修剪草坪。
○ 如果在修剪过程中砂石或枝叉卡入刀片，应立即关闭工具，并卸下电池。
不要让发动机失灵以免造成损坏。使用钳子从刀片中轻轻清除砂石。为防人
身伤害，应使手、手指和身体其它部分远离刀片。
图 22
注:
○
○
○
○
修剪高草
图 22
000BookCH10DLChS.indb18000BookCH10DLChS.indb18 2017/04/1715:10:592017/04/1715:10:59
19
中文
在石墙和路边周边修剪
图 23
维护和检查
警告！
○ 在检查或进行维护之前，务必关闭
工具并从工具中取出电池。
○ 不要拆卸刀片。否则可能会造成人
身伤害。
○ 接触刀片时使用手套、布料保护双
手。否则可能会造成人身伤害。
图 24
何时需要磨利刀片
注:
图 23
图 24
000BookCH10DLChS.indb19000BookCH10DLChS.indb19 2017/04/1715:10:592017/04/1715:10:59
20
中文
注意！
日立牌电动工具的维修、改造和检查须由经日立公司授权的维修中心进行。
当要求维修或其他保养服务时，若将此零部件一览表与电动工具一起呈交给
经日立公司授权的维修中心，将有助于维修或保养工作。
在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。
关于日立牌无线电动工具的重要通知 ：
故障排除
000BookCH10DLChS.indb20000BookCH10DLChS.indb20 2017/04/1715:10:592017/04/1715:10:59
