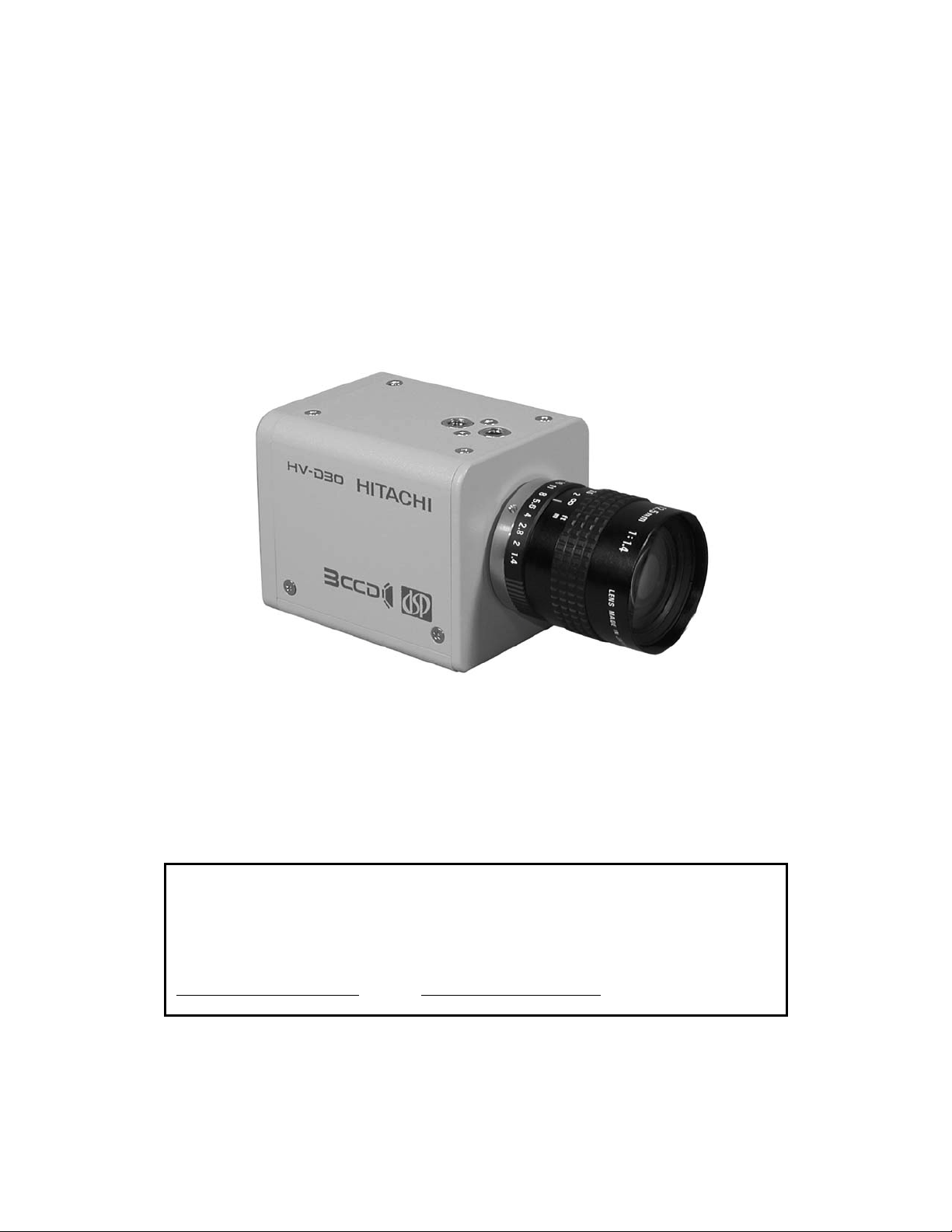

Hitachi HV-D30 User manual

3-CCD Color Camera
MODEL HV-D30
OPERATION MANUAL
Please read this operation manual carefully for proper operation, and keep
it for future reference.
Note: The model and serial numbers of your product are important for you to keep for your
convenience and protection. These numbers appear on the nameplate located on the bottom of
the product. Please record these numbers in the spaces provided below, and retain this manual
for future reference.
ModelNo. SerialNo.
Hitachi Kokusai Electric Inc.

IMPORTANT SAFETY INSTRUCTIONS
1. Read Instructions
All the safety and operating instructions should be read before the product is operated.
2. Retain Instructions
The safety and operating instructions should be retained for future reference.
3. Heed Warnings
All warnings on the product and the operating instructions should be adhered to.
4. Follow Instructions
All operating and use instructions should be followed.
5. Cleaning
Unplug this product from the wall outlet before cleaning. Do not use liquid cleaners or
aerosol cleaners. Use a damp cloth for cleaning.
6. Attachments
Do not use attachments not recommended by the product manufacturer as they may
cause hazards.
7. Water and Moisture
Do not use this product near water - for example, near a bath tub, wash bowl, kitchen
sink, or laundry tub; in a wet basement; or near a swimming pool; and the like.
8. Accessories
Do not place this product on an unstable cart, stand, tripod, bracket, or table. The
product may fall, causing serious injury to a child or adult, and serious damage to the
product. Use only with a cart, stand, tripod, bracket, or table recommended by the
manufacturer, or sold with the product. Any mounting of the product should follow the
manufacturer's instructions, and should use a mounting accessory recommended by the
manufacturer.
9. Moving
A product and cart combination should be moved with care.
Quick stops, excessive force, and uneven surfaces may cause the product and cart
combination to overturn.
10. Ventilation
Slots and openings in the cabinet are provided for ventilation and to ensure reliable
operation of the product and to protect it from overheating, and these openings must not
be blocked or covered.
The openings should never be blocked by placing the product on a bed, sofa, rug, or other
similar surface. This product should not be placed in a built-in installation such as a
bookcase or rack unless proper ventilation is provided or the manufacturer's instructions
have been adhered to.
A

11. Power Sources
This product should be operated only from the type of power source indicated on the
marking label. If you are not sure of the type of power supply to your home, consult
your product dealer or local power company. For products intended to operate from
battery power, or other sources, refer to the operating instructions.
12. Grounding or Polarization
This product is equipped with a three-wire grounding-type plug a plug having a third
(grounding) pin. This plug will only fit into a grounding-type power outlet. This is a
safety feature. If you are unable to insert the plug into the outlet, contact your
electrician to replace your obsolete outlet. Do not defeat the safety purpose of the
grounding-type plug.
13. Power-Cord Protection
Power-supply cords should be routed to that they are not likely to be walked on or
pinched by items placed upon or against them, paying particular attention to cords at
plug, convenience receptacles, and the point where they exit from the product.
14. Lightning
For added protection for this product during a lightning storm, or when it is left
unattended and unused for long periods of time, unplug it from the wall outlet. This
will prevent damage to the product due to lightning and power-line surges.
15. Overloading
Do not overload wall outlets, extension cords or integral convenience receptacles as this
can result in a risk of fire or electric shock.
16. Object and Liquid Entry
Never push objects of any kind into this product through openings as they may touch
dangerous voltage points or short-out parts that could result in a fire or electric shock.
Never spill liquid of any kind on the product.
17. Inflammable and Explosive Substance
Avoid using this product where there are gases, and also where there are inflammable
and explosive substances in the immediate vicinity.
18. Heavy Shock or Vibration
When carrying this product around, do not subject the product to heavy shock or
vibration.
19. Servicing
Do not attempt to service this product yourself as opening or removing covers may
expose you to dangerous voltage or other hazards. Refer all servicing to qualified
service personnel.
B

20. Damage Requiring Service
Unplug this product from the wall outlet and refer servicing to qualified service
personnel under the following conditions:
a.When the power-supply cord or plug is damaged.
b.if liquid has been spilled, or objects have fallen into the product.
c.If the product has been exposed to rain or water.
d.If the product does not operate normally by following the operating instructions.
Adjust only those controls that are covered by the operating instructions as an
improper adjustment of other controls may result in damage and will often require
extensive work by a qualified technician to restore the product to its normal operation.
e.If the product has been dropped or damaged in any way.
f. When the product exhibits a distinct change in performance-this indicates a need for
service.
21. Replacement Parts
When replacement parts are required, be sure the service technician has used
replacement parts specified by the manufacturer or have the same characteristics as the
original part.
Unauthorized substitutions may result in fire, electric shock, or other hazards.
22. Safety Check
Upon completion of any service or repairs to this product, ask the service technician to
perform safety checks to determine that the product is in proper operating condition.
23. Wall or Ceiling Mounting
The product should be mounted to a wall or ceiling only as recommended by the
manufacturer.
24. Heat
The product should be situated away from heat sources such as radiators, heat registers,
stoves, or other products (including amplifiers) that produce heat.
C

WICHTIGE SICHERHEITSANWEISUNGEN
1. Alle Anweisungen lesen.
Vor Betrieb des Erzeugnisses sollten alle Sicherheits-und Bedienungsanleitungen
gelesen werden.
2. Die Anweisungen aufbewahren.
Die Sicherheits-und Bedienungsanleitungen sollten fünftigen Bezug aufbewahrt werden.
3. Warnungen beachten.
Die Warnungen auf dem Erzeugnis und in den Bedienungsanleitungen solten beachtet
werden.
4. Anweisungen befolgen.
Alle Bedienungsanleitung-und
Verwendungsanweisungen sollten befolgt werden.
5. Reinigung
Den Stecker des Geräts vor Reinigung aus der Steckdose ziehen. Keine flüssigen
Reinigungsmittel oder Aerosolreiniger verwenden. Zum Reinigen einen feuchten
Lappen verwenden.
6. Zubehör
Nur vom-Hersteller des Erzeugnisses empfohlenes Zubehör verwenden, da es sonst zu
Störungen kommen kann.
7. Wasser und Feuchtigkeit
Dieses Erzeugnis nicht in der Nähe von Wasser verwenden - z.B, in der Nähe einer
Badewanne, eines Waschbeckens, einer Küchenspüle, eines Waschzubers, in einem
nassen Keller, in der Nähe eines Schwimmbeckens usw.
8. Aufstellung
Das Erzeugnis nicht auf einen unstabilen Wagen, Stand, Dreifuß, Träger oder Tisch
stellen.
Das Erzeugnis kann sonst herunterfallen und ein kind oder einen Erwachsenen schwer
verietzen.
Außerdem kann das Gerät schwer beschädigt werden. Nur mit einem Wagen, Stand,
Dreifuß, Träger oder Tisch verwenden, der vom Hersteller empfohlen oder mit dem
Erzeugnis verkauft worden ist. Für jegliche Anbringung sollten die Anweisungen des
Herstellers befolgt werden, und das vom Hersteller empfohlene Anbringungszubehör
sollte verwendet werden.
9. Eine Kombination von Erzeugnis und Wagen sollte vorsichtig bewegt werden.
Schneller Halt, übermäßige Krafteinwirkung und unebene Oberflächen können
Umkippen der kombination von Erzeugnis und Wagen verursachen.
D

10. Ventilation
Schlitze und Öffnungen im Gehäuse dienen der Ventilation. Sie sind für zuverlässigen
Betrieb des Gerätes und Schutz vor Überhitzung erforderlich und dürfen nicht blockiert
oder abgedeckt werden.
Die Öffnungen sollten niemals dadurch blockiert werden, daß, das Gerät auf ein Bett, ein
Sofa, einen Teppich oder eine ähnliche Oberfläche gestellt wird.
Das Gerät sollte nur dann in Einbauinstallierung wie in einem Bücherschrank oder
einem Gestell verwendet werden, wenn angemessene Ventilation vorgesehen ist bzw.
Die Anweisungen des Herstellers befolgt worden sind.
11. Stromversorgung
Dieses Erzeugnis sollte nur an der auf dem Typenschild angegebenen
Stromversorgungsart betrieben werden. Wenn Sie nicht sicher sind, was für eine
Stromversorgung Sie haben, so wenden Sie sich bitte an Ihren Erzeugnishändler oder an
das lokale Elektrizitätswerk. Beziehen Sie sich für Batteriebetrieb oder andere
Stromquellen vorgesehene Erzeugnisse bitte auf die Bedienungsanleitungen.
12. Erdung oder Polarisierung
Dieses Erzeugnis ist mit einem Schutzkontaktstecker mit drei Leitern ausgerüstet, mit
einem Erdungskontakt. Dieser Stecker paßt nur in ein schuko-Steckdose. Dies ist
eine Sicherheitsmaßnahme. Wenn Sie den Stecker nicht in die Steckdose stecken
können, so wenden Sie sich bitte an ihren Elektriker, damit er die veraltete Schuts des
Schutzkontaktsteckers unwirksam.
13. Netzkabelschutz
Netzkabel sollten so verlegt werden, deßmöglichst nicht darauf getreten wird und daß
sie nicht eingeklemmt werden, mit besonderer Beachtung der kabel an Stackern,
Verlängerungskabeln und dem Austritt des Kabels aus dem Erzeugnis.
14. Blitzschlag
Für zusätzlichen Schutz des Erzeugnisses während eines Gewitters oder bei
Nichtverwendung für lange Zeit den Stecker aus der Steckdose ziehen. Dies verhütet
Beschädigung durch Blitzschlag und Netzspannungsstöße.
15. Überlastung
Wandsteckdosen, Verlängerungskabel und eingebaute Bequemlickkeitssteckdosen nicht
überlasten, da dies Feuer oder elektrischen Schlag verursachen kann.
16. Eindringen von Fremdkörpern und Flüssigkeit
Niemals Objekte irgendwelcher Art durch die Öffnungen in das Gerät schieben, da diese
unter hoher Spannung stehende Teile berühren oder kurzschließen können, wodurch es
zu Feuer oder elektrischem Schlag kommen kann. Niemals Flüssigkeiten
irgendwelcher Art auf das Erzeugnis verschütten.
17. Entflammbare und explosive Substanzen
Vermeiden Sie Verwendung dieses Erzeugnisses an Orten mit Gasen bzw.
entflammbaren oder explosiven Substanzen in der direkten Umgebung.
E

18. Starke stöße oder Vibrationen
Setzen Sie das Erzeugnis beim Transport nicht starken Stößen oder Vibrationen aus.
19. Wartung
Versuchen Sie nicht, dieses Erzeugnis Selbst zu warten, da Sie sich durch Öffnen bzw.
Entfernen von Abdeckungen hohen Spannungen und sonstigen Gefährdungen ausserzen
können.
Beziehen Sie sich für jegliche Wartung auf qualifiziertes Wartungspersonal.
20. Beschädigung, die Wartung erfordert
Ziehen Sie den Stecker dieses Erzeugnisses aus der Steckdose und wenden Sie sich an
qualifiziertes Wartungspersonal, wenn eine der folgenden Bedingungen vorliegt:
a.Wenn das Netzkabel oder der Stecker beschädigt ist.
b.Bei Eindringen von Flüssigkeit oder Fremdkörpern in das Gerät.
c.Wenn das Erzeugnis Regen oder Wasser ausgesetzt worden ist.
d.Wenn das Erzeugnis bei Befolgen der Bedienungsanleitungen nicht normal
funktioniert.
Nur die Regelelemente verstellen, die in den Bedienungsanleitungen behandelt
werden, da unangemessene Einstellung anderer Regelelemente Beschädigung
verursachen kann und oft beträchtliche Arbeit durch einen qualifizierten Techniker
erfordert, um das Erzeugnis wieder, zu normalem Betrieb zurückzubringen.
e.Wenn das Erzeugnis fallen gelassen oder beschädigt worden ist.
f. Wenn das Erzeugnis eine klare Änderung in der Leistung zeigt-dies weist darauf hin,
daßWartung erforderlich ist.
21. Ersatzteile
Wenn Ersatzteile erforderlich sind, darauf achten, daßder Wartungstechniker nur die
vom Hersteller festgelegten Ersatzteile oder Teile mit den gleichen Charakteristiken wie
die ursprünglichen Teile verwendet. Unautorisierte Ersatzteile können Feuer,
elektrischen Schlag oder sonstige Gefährdungen verursachen.
22. Sicherheitsprüfung
Bitten Sie den Wartungstechniker nach der Vollendung von Wartung oder
Reparaturarbeiten an diesem Erzeugnis um die Durchführung von Sicherheitsprüfungen,
um zu bestimmen, daßdas Erzeugnis im angemissenen Betriebszustand ist.
23. Anbringung an der Wand oder an der Decke
Das Erzeugnis sollte nur entsprechend den Empfehlungen des Herstellers an einer
Wand oder an der Decke angebracht werden.
24. Wärme
Das Erzeugnis sollte fern von Wärmequellen wie Radiatoren, Heizwiderständen, Öfen
und anderen Wärme erzeugenden Erzeugnissen (einschließlich Verstärkern) aufgestellt
werden.
F

MISES EN GARDE IMPORTANTES
1. Lire les instructions
Lire toutes les instructions de sécuritéet de fonctionnement avant de faire fonctionner
l’appareil.
2. Conserver ces instructions
Conserver les instructions de sécuritéet de fonctionnement ádes fins de référence
ultérieure.
3. Tenir compte des avertissements
Tous les avertissements qui figurent sur l’appareil et dans le mode d’emploi devront être
respectés.
4. Observer les instructions
Observer toutes les instructions de fonctionnement et d’utilisation.
5. Nettoyage
Avant de procéder au nettoyage, débrancher l’appareil de la prise secteur. Ne pas
utiliser de produits de nettoyage liquides ou en aérosol.
Nettoyer l’appareil avec un chiffon humide.
6. Fixations
Ne pas utiliser de fixations non recommandées par le fabricant de l’appareil car elles
pourraient être source de danger.
7. Eau et humidité
Ne pas utiliser l’appareil áproximitéd’eau-par exemple prés d’une baignoire, d’un lavabo,
d’un évier ou d’un bac álessive, dans un sous-sol humide, ou prés d’une piscine, etc.
8. Accessoires
Ne pas placer l’appareil sur un chariot, un socle, un pied, un support ou one table
instables L’appareil pourrait tomber, blessant griévement des enfants ou des adultes,
et étant sérieusement endommagé.
Utiliser exclusivement le chariot, le socle, le pied, le support ou la table recommandés
par le fabricant, ou vendus avec l’appareil. Pour tout montage de l’appareil, respecter
les instructions du fabricant, et utiliser ácette fin l’accessoire de montage recommandé
par le fabricant.
9. L’appareil montésur son chariot devra être déplacéavec précaution.
Des arrêts brusques, une force excessive et des surfaces irréguliéres pourraient
provoquer le renversement de l’ensemble appareil-chariot.
G

10. Ventilation
Les fentes et les ouvertures du coffret sont prévues pour la ventilation ainsi que pour
garantir un fonctionnement en toute sécuritéde l’appareil et le protéger de toute
surchauffe, et ces ouvertures ne devront donc être ni obstruées ni recouvertes. Ne
jamais obstruer les ouvertures en placant l’appareil sur un lit, un sofa, un tapis ou toute
surface similaire. Ne jamais placer l’appareil dans un support confiné, par exemple une
bibliothéque ou une étagére, sans ventilation suffisante ou sans repecter les instructions
du fabricant.
11. Sources d’allmentation
L’appareil devra être alimentéexclusivement sur le type d’alimentation indiquésur
l’étiquette signalétique. Sil’on n’est pas sûr du type d’alimentatio du local, consulter le
revendeur de l’appareil ou la compagnie d’électricitélocale. Pour les appareils qui
fonctionnent sur batterie ou sur d’autres sources, voir le mode d’emploi.
12. Mise ála terre ou polarisation
L’appareil est dotéd’une fiche trifilaire avec mise ála terre, dont la troisiéme broche
assure la mise ála terre. Cette fiche ne rentrera que dans les prises trifilaires de mise á
la terre. Ceci est une mesure de sécurité. Si la fiche ne rentre pas dans la prise, faire
remplacer la prise désuéte par un électricien.
Ne pas rendre vaine la measure de sécuritéassurée par cette prise avec mise ála terre.
13. Protection du cordon d’alimentation
Acheminer les cordons d’alimentation de facon qu’on ne risque pas de marcher dessus ou
de les coincer sous un objet placédessus ou contre eux.
Faire particuliérement attention aux fiches des cordons, ála proximitédes prises, et á
l’endroit oúils ressortent de l’appareil.
14. Foudre
Pour renforcer la protection de l’appareil pendant un orage, ou si l’on s’en éloigne ou
qu’on reste longtemps sans l’utiliser, le débrancher de la source d’alimentation. Ceci
permettra d’éviter tout dommage de l’appareil dúála foudre et aux surtensions de ligne.
15. Surcharge
Ne pas surcharger les prises, rallonges et prises multiples car cela pourrait entraîner un
risque de feu ou de choc électrique.
16. Pénétration d’objets et de liquides
Ne jamais enfoncer d’objets d’aucune sorte dans les ouvertures de l’appareil car ils
pourraient toucher des points de tension dangereuse ou court-circuiter des piéces, ce qui
pourrait provoquer un feu ou un choc électrique. Ne jamais renverser de liquide
d’aucune sorte sur l’appareil.
17. Substances inflammabes et explosives
Eviter d’utiliser l’appareil en présence de gaz, ainsi qu’á proximitéimmédiate de
substances inflammables et explosives.
H

18. Chocs ou vibrations violents
Lorsqu’on transporte l’appareil, ne pas le soumettre ádes chocs ou des vibrations
violents.
19. Réparations
Ne pas tenter de réparer l’aapareil soi-même car le fait d’ouvrir ou de retirer les caches
risque d’exposer l’utilisateur ádes tensions dangereuses notamment. Confier toute
réparation áun personnel qualifié.
20. Dommages nécessitant réparations
Débrancher l’appareil de la source d’alimentation et confier les réparations áun
personnel qualifiédans les cas suivants:
a.Lorsque le cordon d’alimentation ou sa fiche sont endommagés
b.Si du liquide s’est renversésur l’appareil ou que des objets sont tombés dedans
c.Si l’appareil a étéexposéála pluie ou ál’eau.
d.Si l’appareil ne fonctionne pas normalement lorsqu’on observe les instructions
d’utilisation.
Ne régler que les commandes couvertes par le mode d’emploi ; en effet, un réglage
incorrect des autres commandes pourrait entrainer des dommages et nécessiteront
souvent des travaux de réparation coûteux par un technicien qualifiépour remettre
l’appareil en état de marche.
e.Si l’appareil est tombéou qu’il a étéendommagé.
f. Si l’appareil affiche une nette modification de ses performances, cela signifie qu’il a
besoin d’être réparé.
21. Piéces de rechange
Si l’on a besoin de piéces de rechange, veiller áce que le technicien de réparation utilise
exclusivement les piéces de rechange spécifiées par le fabricant ou des piéces ayant les
mêmes caractéristiques que les piéces d’origine. Les piéces de rechange non autorisées
risquent de provoquer un feu, un choc électrique et autres dangers.
22. Vérificaton de sécurité
Aprés tout travail d’entretien ou de réparation de l’appareil, demander au technicien de
réparation d’effectuer les vérifications de sécuritépour s’assurer que l’appareil est en bon
état de marche.
23.Montage au mur ou au plafond
L’appareil ne pourra être montéau mur ou au plafond que de la maniére recommandée
par le fabricant.
24. Chaleur
Eloigner l’appareil des sources de chaleur, telles que radiateurs, appareils de chauffage,
cuisiniéres, et de tour produit engendrant de la chaleur (y compris les amplificateurs).
I

IMPORTANT NOTICE
For USA
These products have been tested and found to comply with the limits for a Class A
digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to
provide reasonable protection against harmful interference when the equipment is
operated in a commercial environment. This equipment generates, uses, and can
radiate radio frequency energy and, if not installed and used in accordance with the
instruction manual, may cause harmful interference to radio communications.
Operation of this product in a residential area is likely to cause harmful interference in
which case the user will be required to correct the interference at his own expense.
WARNING
Changes or modifications not expressly approved by Hitachi Denshi responsible for
compliance could void the user’s authority to operate the equipment.
For Canada
This product does not exceed the class A/class B limits for radio noise emissions from
digital apparatus as set out in the radio interference regulations.
Le présent appareil n’émet pas de bruits radioélectriques dépassant les limités applicable
aux appareils numériques de classe A prescrites dans le rVglement sur le brouillage
radioélectrique édicter par le ministére des communications du canada.
J

Table of contents
zIMPORTANT SAFETY INSTRUCTUIONS A
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
zIMPORTANT NOTICE J
zTable of contents K
zStandard composition 1
zOverview 1
zFeatures 1
zNotes to users 2
Important safety notes 2
Operating considerations 2
CCD properties 3
zRear panel facilities 5
zLENS 6
Lens selection 6
Frangeback adjustment 7
zVideo signal type lens adjustment 7
zCamera mounting 9
zSystem example 10
zMenu screen operation 11
Menu Structure 11
MAIN MENU 13
SUB MENU 1 14
SUB MENU 2 16
ALC 17
SPECIAL SET 19
LENS 20
WHITE GATE 22
LEVEL 22
MASKING 23
GAMMA 24
DTL 25
DTL-SUB 26
EXT TRIGGER 27
OUTPUT/SYNC 29
FILE SET 30
OTHER FUNC 30
ID/TITLE 31
K

zHow to Attain Better images 33
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
Black Balance Adjustment 33
White Balance Adjustment 34
Real time Auto White 36
Auto Shading Correction 36
ALC (Auto level control) 37
Long-Time Store Mode 38
zRC-Z3 remote control panel 39
RC-Z3 panel facilities 40
Menu screen operation 44
zFunction Selection by internal Switch Setting 45
zConnectors 46
zSpecifications 48
zInput/Output Signals 50
zMajor accessories 52
zDimensions 52
L

Standard composition
Check when unpacking.
Camera, HV-D30 1
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯㨯
Power plug, R03-P3F (JPR0034*) 1
Operation Manual 1
* Part code
Overview
The HV-D30 is a three CCD color camera combining high picture quality and high
stability with the convenience of C mount optics. CCD size is 1/3-inch and each is
comprised of 410,000 picture elements (470,000 in the PAL version). The circuits from
processor to encoder are digitized and contained on a single LSI chip.
Hitachi's extensive experience in broadcast and industrial color cameras has lead to an
exclusive 14-bit digital processing technology that provides a host of important functions
in a newly developed LSI device. The high quality signal processing and image
compensating functions were unattainable in earlier analog cameras. The versatile C
mount also allows use with a broad range of optical systems and opens up applications in
a wide variety of fields.
Features
Single chip LSI camera signal processor
x
x
x
Hitachi's leading edge processing technology (0.18 Ǵm, internal core 1.8V drive, and 3
million gates) is contained on a single newly developed ultra LSI chip. The system is
compact and consumes very little power. Also, the 12-bit A/D converter and 14-bit
internal processor provide high signal to noise ratio and wide dynamic range.

C mount
The camera uses a C mount lens, which is the de facto standard in the industry. A
built-in flangeback adjusting mechanism allows use with different types of optical
systems.
Note : Some lenses cannot be used. Check before use. See page 6 when using lens.
High quality picture
Three 1/3-inch 410,000 pixel (470,000 PAL) CCDs with high sensitivity microlenses are
mated to prism optics using high precision matching technology. Accelerated digital
luminance signal processing is used to deliver a horizontal resolution of 800 TV lines
(luminance channel).
A new digital noise reduction system provides 64 dB (62 dB PAL) signal to noise ratio.
1

Clear low noise images are obtained even in high gain mode.

Auto shading compensation (ASC)
x Color shading incurred when using a C mount lens is automatically compensated
(attenuated).
Two modes of shading are provided and can be selected according to the cameras
application, a vertical color shading mode or a two-dimensional luminance-shading mode.
x Bi-directional data communication
The camera can be connected to a personal computer via RS-232C for two-way data
communications to provide finely detailed camera control. An identification (ID) code
can be assigned to each camera in a system and allow remotely controlling multiple
cameras from a single computer.
Notes to users
Important safety notes
zUse this camera with a 12 VDC power supply.
zObserve that flammable objects, water or metal do not enter the camera interior. These
may lead to failure or accident.
zDo not modify the camera or use the camera with external covers removed. These may
cause failure, void any warranties and pose a safety hazard.
zStop using the camera at the approach of an electrical storm (thunder audible). Protect
the camera from rain if using it outdoors.
zIn event the camera shows any abnormality, switch off the camera and disconnect the
power cord. Contact a Hitachi Denshi service representative.
Operating considerations
zPower supply
Check that the supplied voltage is between 10.5 and 15 VDC. Inadequate voltage can
affect color fidelity and cause noise, while voltage over 15 V can damage the camera.
zConnectors
Confirm the power is off before connecting or disconnecting a signal cable. Grasp
connectors by the body, not the attached wires.
zLens
The correct lens is important for deriving optimum performance from the camera.
Consult a Hitachi Denshi dealer for a selection of fine lenses according to the application.
2

zInstallation and storage sites
The following types of environment can impair performance, lead to damage, pose safety
hazards and shorten the useful life of the camera. Select the sites for installing the
storing the camera carefully.
xDirect sunlight, rain or snow
xFlammable or corrosive gasses
xVery hot or cold (beyond -10 to 45 operating, -20 to 60 storage)
xHumid or dusty
xExposed to vibration or shock
xStrong electrical or magnetic fields
xExceptionally strong light
Continuous operation
In situations where the camera is used continuously for long periods of time, the ambient
temperature should be kept below 40 in order to avoid accelerated deterioration of
internal parts and to derive maximum long-term reliability.
Cleaning
zA photographer’s blower or lens brush can be used for clearing dust from the lens and
optical filters.
zWipe dust from the case with a soft dry cloth. If soiling is severe, moisten the cloth with
a solution of neutral detergent. Afterwards, wipe the cover with a dry cloth.
zDo not use petroleum distillates, alcohol or spray type cleaners.
Transportation
Remove the lens (install lens mount cap) and other attachments. Pack the camera
carefully in its original or equivalent container. Use ample cushioning to protect the
camera from physical shock.
CCD properties
The following phenomena are inherent to a charge coupled device imaging element and do
not indicate malfunction.
1) Smear and blooming
Vertical bands are visible when a strong light enters the scene. Adjust the camera
aiming direction carefully to avoid strong direct or reflected light.
2) Fixed pattern noise
High ambient temperature can cause fixed pattern noise to appear throughout the
scene.
3

3) Moire
Interaction between patterns can produce an additional "phantom" pattern to appear.
The CCD picture elements (pixels) are arranged in a pattern, which can interact with a
pattern in the scene (e.g., a performer wearing a finely striped necktie) to result in a
Moire pattern. The effect should be considered when selecting costumes, props and
other scene elements.
4) Ghosting
Strong direct or reflected light near an object of interest can cause ghosting of the
object to appear in the picture. The effect is more obtrusive with certain iris settings
and lens types. Select the scene layout and camera pointing direction carefully in
order to avoid this effect.
4

Name and function each section




































MENU button
Press this button to display the
camera setup menu. The switches U,
D, L and R provide different
functions depending on whether the
menu is displayed (MENU mode) or
not (DERECT mode). Ubutton
DERECT mode:
While holding down this
button for more than two
seconds and press the D
button carries out auto
shading compensation (ASC
ASC
).
MENU MODE:
Pressin
g
this button moves
LENS connctor
Lens iris control signal
connector; connect the iris
MULTI connector
Output for RGB, Y/R-Y/B-Y, o
r
Y/C and VBS signals.
Also used for sync signal I/O an
d
external trigger signal input.
DC IN connector
The 12V power supply is
connected.
REMOTE connector
Used for connection with the
remote control box RC-Z3 o
r
personal computer.
Pilot lamp
Lights when power is
supplied.
VIDEO conector
Outputs a composite video
signal(1Vp-75 hms).
䌎䌕
䌅䌒
䌍䌕䌌䌔䌉
䌌䌅
䌁䌗䌂
䌆䌉䌌䌅
䋫䋭
䌁
䌂
䌃
㪬
䌎䌓
䌂䌁䌒
㪛
㪩
㪣
㪘㪪㪚
䌖䌉䌄䌅䌏 䌍䌅
䌐䌏䌗
䌒䌅䌍䌏䌔䌅
䌄䌃䇭䌉䌎
BAR/D button
DERECT mode:
Press this button to turn
on/off a color bar signal.
MENU mode:
Pressing this button moves
the cursor up.
FILE/R button
DERECT mode:
Selects the scene file. Press
once to show the present file
name for 1 second. During
the display, press again to
change the scene file.
MENU mode:
In this mode, it is allowed to
change functional data or
carry out each function.
AWB/L button
DERECT mode:
Holding down this button for more than
two seconds carries out auto white balance
(AWB).
MENU mode:
In this mode, it is allowed to change
functional data or carry out each
function.







For details of each connector, refer to the description of connectors (page 46).
5

Lens
CAUTION:
Observe the dimensions of the lens
mounting selection as illustrated at the
left.
If the dimensions are not observed, do not
use such a lens, because the lens and the
camera will be damaged. 4.3mm or less
Flang surface of lens
Lens selection
1) Optical characteristics
The proper lens is vital for obtaining full performance from the camera. The exit pupil
distance is particularly important for a 3 CCD type camera. If too short, vertical color
shading can appear in the picture.
Also, as the lens iris approaches fully open, problems such as loss of resolution, shading
and flare (overall image "white-out") can detract from picture quality. When using in
applications that call for open iris, the lenses for 3 CCD are recommended. If another
lens is contemplated, check the performance beforehand.
2) Auto iris lens
Main types are Video (with self contained iris amplifier) and DC (DC voltage applied to
open lens iris) and manual over-ride (e.g., Cosmicar). Lenses without self-contained
iris amplifier are not compatible.
Camera settings differ according to the auto iris lens type (see page 20).
Note: The HV-D30 uses lens connector wiring prescribed by the EIAJ (Electronic Industries
Association of Japan). Refer to page 47
6

3) Flangeback adjustment
If focus cannot be adjusted after replacing the lens or at the telephoto and wide angle
extremes of a zoom lens, the flangeback can be adjusted. Open the lens iris and adjust
as described below.
Fixed focus lens
x
x
Set the lens focus ring to infinity and pickup an image more than 20 meters distant.
While observing the picture, adjust the focus by turning the flangeback ring in the F or
N direction.
Zoom lens
1) Set the lens to telephoto and pickup an image more than 3 meters distant. Turn
the focus ring to adjust the focus.
2) Set the lens to wide angle and while using care not to disturb the focus ring, turn
the flangeback ring to adjust the focus.
Repeat the above steps until focus is obtained at both the telephoto and wide angle ends.
NEAR
FAR
Video signal type lens adjustment
Adjustment is required after replacing the lens or if using the camera for the first time.
1) Preparation
(1) Release the AGC mode (set the main menu AGC to OFF).
(2) If the light source has a flicker component (e.g., fluorescent or mercury lighting),
change the electronic shutter mode (Sub-menu 1 Shutter or Variable) to reduce the
flicker.
(3) Adjust the white balance.
7
