Hoffman INLINE User manual

Screw Cover
Schraubabdeckung
Capot vissé
Tapa de Tornillo
INLINE®
Hoffman Enclosures Inc.
2100 Hoffman Way
Anoka, MN 55303−1745
(763) 422−2211
www.hoffmanonline.com
Pentair Electronic Packaging
170 Commerce Drive
Warwick, RI 02886
(401) 732−3770
www.pentair−ep.com
Mexico
Pentair Enclosures, S. de R.L. de C.V.
Federico T. de la Chica No. 8 Piso 4 A
Circuito Comercial Plaza Satélite
Ciudad Satélite,
Naucalpan, México C.P. 53100
011−52−55−5393−8263
Canada
Hoffman−Schroff
111 Grangeway Avenue, Suite 504
Scarborough, Ontario M1H 3E9
(416) 289−2770
1−800−668−2500 (Canada only)
Germany
Schroff GmbH
Langenalber Str. 96−100
75334 Straubenhardt
49 (07082) 794−0 www.schroff.de
Great Britain
Schroff UK Ltd.
Maylands Avenue
Hemel Hempstead, Herts HP2 7DE
44 (01442) 240471 www.schroff.co.uk
Sweden
Schroff Scandinavia AB
Box 2003
12821 Skarpnäck
46 08683 61 00 www.schroff.se
France
Schroff Sas
Z.I., 4 rue du Marais
67660 Betschdorf
33 03 88 90 64 90 www.schroff.fr
Italy
Schroff srl
Viale Milano, 119
21013 Gallarate (Varese)
39 0331 79 40 03
Singapore
Hoffman−Schroff Pte. Ltd.
#01−68/71 German Centre
25 International Business Park
Singapore 609916
65 5 62−78 90
Japan
Schroff K.K.
Nisso No. 13 Bldg. 4F
2−5−1 Shinyokohama
Kohoku−Ku, Yokohama shi
Kanagawa 222−0033
81 (045) 476−02 81
Finland
Schroff Scandinavia AB
Peräsimentie 8
03100 Nummela
358 09 222 68 00
Norway
Schroff Scandinavia AB
Bjoernerudveien 24
1266 Oslo
47 022 76 33 60
87565766
Rev. C 113357 P/N 47334001E2005 Hoffman Enclosures Inc.
®
RSPSupply - 1-888-532-2706 - www.RSPSupply.com
http://www.RSPSupply.com/p-2721-Hoffman-LSC353020-INLINE-Steel-Enclosure.aspx

E2005 Hoffman Enclosures Inc.
−2 −87565766
123
45
(4x) (4x)
(4x)

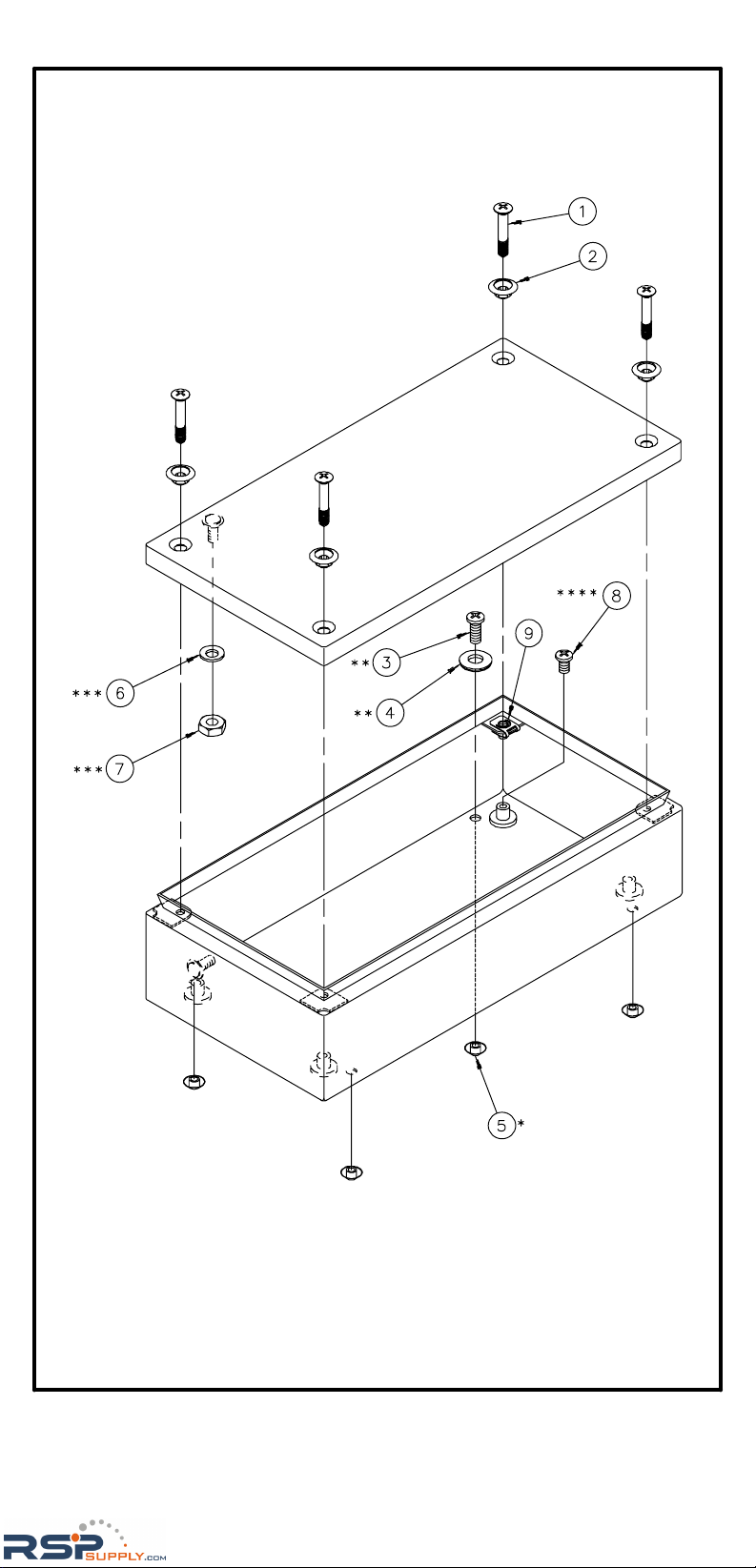

ENGLISH
* Hole plugs are not needed if enclosure is wall-mounted.
** Use items 3 and 4 when wall-mounting enclosure.

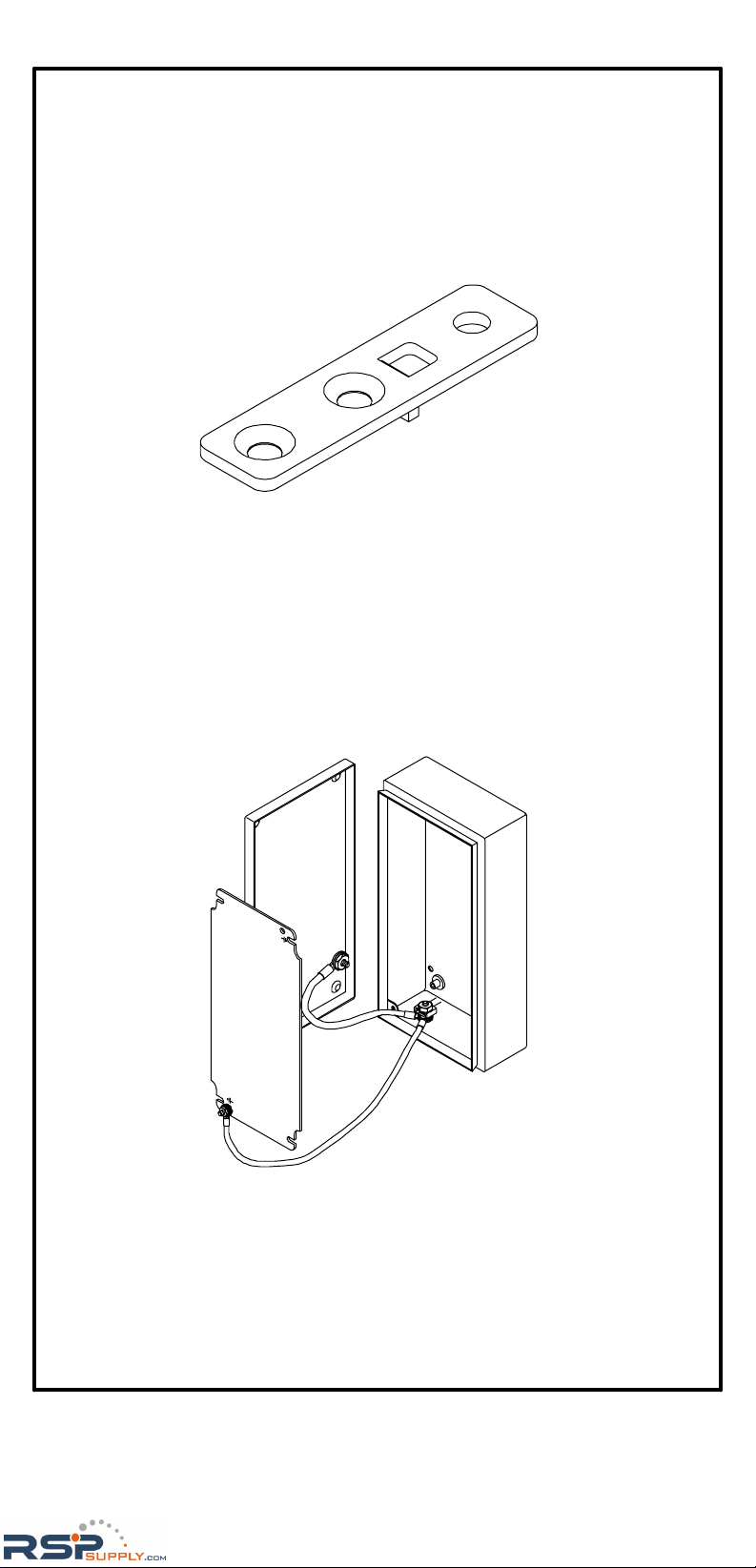

*** Grounding.
**** Panel Mounting.
DEUTSCH
* Lochstopfen sind nicht erforderlich, wenn das Gehäuse an der Wand befestigt wird.
** Positionen 3 und 4 verwenden, wenn das Gehäuse an der Wand befestigt wird.
*** Erdung.
**** Installation der Rückwand.
FRANÇAIS
* Les bouchons ne sont pas nécessaires pour une fixation murale.
** Les repères 3 et 4 sont nécessaires pour une fixation murale.
*** Mise à la terre.
**** Installation du panneau.
ESPAÑOL
* Los conectores no son necesarios si el enclaustro va a ser fijado en la pared.
** Utilice los articulos 1 y 2 al momento en que el enclaustro va a fijarse en la pared.
*** Cable a tierra.
**** Instalacion del panel.

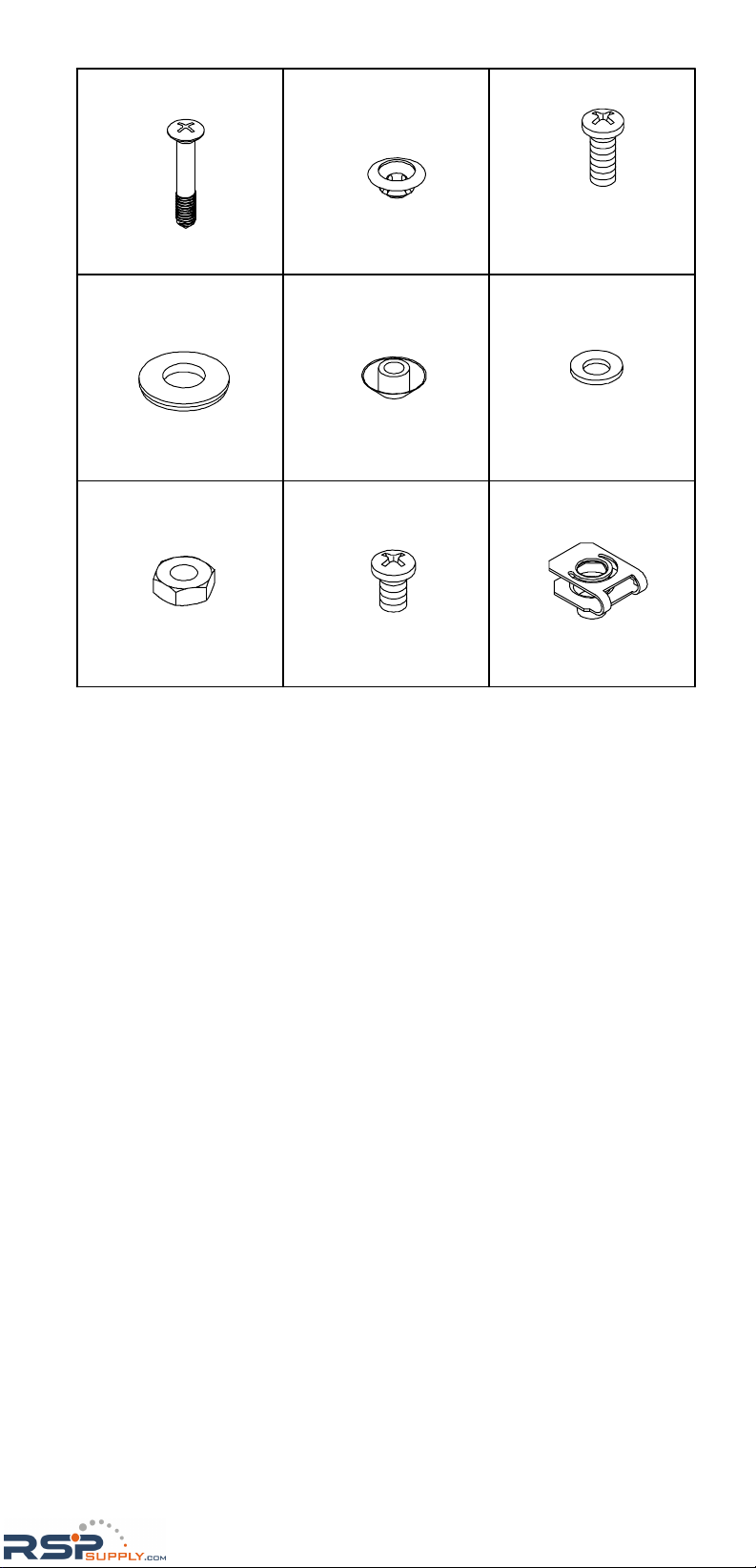

Customer Supplied
Vom Kunde Beigestellt
Non Fournie
Proporcionudo por el cliente
(4x)
6
(2x)
7
(2x)
8
(6x)
M5x8 9
(4x)
RSPSupply - 1-888-532-2706 - www.RSPSupply.com
http://www.RSPSupply.com/p-2721-Hoffman-LSC353020-INLINE-Steel-Enclosure.aspx

87565766 −3 −
E2005 Hoffman Enclosures Inc.
RSPSupply - 1-888-532-2706 - www.RSPSupply.com
http://www.RSPSupply.com/p-2721-Hoffman-LSC353020-INLINE-Steel-Enclosure.aspx

E2005 Hoffman Enclosures Inc.
−4 −87565766
Available Options
Lieferbare Alternativen
Accessoires
Opciones Disponibles
Panel
Abdeckplatte
Panneau de montage
Panel
DIN Mounting Bracket
DIN Einbauhalterung
Patte de fixation de rail DIN
Puntal para montaje DIN
RSPSupply - 1-888-532-2706 - www.RSPSupply.com
http://www.RSPSupply.com/p-2721-Hoffman-LSC353020-INLINE-Steel-Enclosure.aspx

87565766 −5 −
E2005 Hoffman Enclosures Inc.
Available Options
Lieferbare Alternativen
Accessoires
Opciones Disponibles
Mounting Foot
Montagefuß
Pattes de fixation
Pie de montaje
Ground Kit
Erdungssatz
Kit de mise à la masse
Juego de puesta a tierra
RSPSupply - 1-888-532-2706 - www.RSPSupply.com
http://www.RSPSupply.com/p-2721-Hoffman-LSC353020-INLINE-Steel-Enclosure.aspx

E2005 Hoffman Enclosures Inc.
−6 −87565766
ENGLISH
Mounting holes have been provided in the back of the enclosure for
convenient mounting trough the enclosure. Attach enclosure to wall or
other structure using customer supplied 3/8 inch or M8 fastener, flat
washers, and nuts. To insure proper sealing and enclosure protection
rating, use the provided sealing washers. Install sealing washers inside
the enclosure with rubber face against the enclosure.
DEUTSCH
Auf der Rückseite des Gehäuses befinden sich Montagelöcher für eine
bequeme Montage durch das Gehäuse. Befestigen Sie das Gehäuse
mit 3/8 Zoll oder M8 Schrauben, flachen Unterlegscheiben und Muttern
(vom Kunden zu besorgen) an der Wand oder einer anderen
Konstruktion. Zur Gewährleistung einer ordnungsgemäßen Abdichtung
und Sicherheitsratifizierung des Gehäuses sind die mitgelieferte
Dichtringe zu verwenden. Dichtringe im Gehäuse mit der Gummifläche
gegen die Gehäusewand installieren.
FRANÇAIS
Des trous de fixation ont été prévus à l’arrière de l’élément pour en
faciliter le montage. Fixer l’élément au mur ou à toute autre structure en
utilisant une attache 3/8 po. ou M8, des rondelles plates et des écrous
à pourvoir par le client. Pour assurer un scellement correct et un bon
niveau de protection de l’élément, utiliser les rondelles de scellage
fournies. Placer ces rondelles à l’intérieur de l’élément, la partie en
caoutchouc contre l’élément.
ESPAÑOL
La parte de atrás del enclaustro (caja) tiene orificios , a través de los
cuales se hace el montaje en la pared o alguna otra estructura,
utilizando el siguiente material (proporcionado por el cliente): un seguro
de 3/8 de pulgada o M8, arandela plana y tornillos. Para asegurar que
el sello y el nivel de protección es el apropiado se proporciona la
arandela para sellado. Instale la arandela dentro de la caja, poniendo la
cara superior del plástico sobre el enclaustro.
MOUNTING INSTRUCTIONS (optional mounting feet)
MONTAGEANLEITUNG (optionale Montagefüße siehe)
INSTRUCTIONS DE MONTAGE (pattes de montage en option)
INSTRUCCIONES PARA MONTAJE (Pata de Montaje Opcional)
ENGLISH
Mounting Feet
UL/CSA Requirement:
SUse of mounting feet mandatory on all type 3,4,4X applications.
SIf wall mounting provisions have been omitted, holes must be added per detail above.
The use of the optional mounting feet allows simple mounting with fasteners outside the enclosure.
SSteel Zinc Plated Mounting Foot Kit P/N LMFK
SStainless Steel Mounting Foot Kit P/N LMFKSS
Kits provide all necessary hardware to install the mounting feet as shown. (order separately)
DEUTSCH
Montagefüße
UL/CSA Anforderungen:
SDie Verwendung von Montagefüßen ist für alle Typ 3,4,4X Anwendungen vorgeschrieben.
SFalls die Montagefussloecher weggelassen wurden, muessen Loecher gemaess obenstehendem Detail hinzugefuegt
werden.
Die Verwendung der optionalen Montagefüße erlaubt eine einfache Montage mit Schrauben von außerhalb des
Gehäuses.
SMontagefußbausatz, verzinkt, LMFK
SMontagefußbausatz, Edelstahl, LMFKSS
Bausätze beinhalten alle notwendige Hardware um die Montagefüße wie abgebildet zu installieren. (getrennt bestellen)
FRANÇAIS
Pattes de Montage
Exigence du UL/CSA
SL′utilisation des pattes de montage est mandatoire sur tous les types 3,4,4X applications.
SL′utilisation des pattes de montage optionnelles permet de l′extérieure le simple montage de l′élément avec des
attaches.
Si les trous des pattes de fixation murale on ete omis, des trous doivent etre ajoutes d′apres les instructions ci−dessus.
SPattes de montage Kit, zinc plaque acier LMFK
SPattes de montage Kit, acier inoxidable LMFKSS
Les Kits contiennent tous les éléments nécessaires pour installer les pattes de montages comme montrés. (obtenez
separatement)
ESPAÑOL
Pie de montaje
Los requisitos del UL/CSA:
SEs obligatorio el uso de pie de montaje en todos los artículos del tipo 3,4,4X.
SSi los orificios para los pies de montaje han sido omitidos, estos deberan ser hechos siguiendo las instrucciones
señaladas arriba.
El uso opcional de estos, permite un montaje más sencillo con seguros en el exterior de la caja.
SJuego de pie de mantaje de acero Zinc plateado LMFK
SJuego de pie de montaje de acero inoxidable LMFKSS
Los kits proporcionan a toda la dotación física necesaria para instalar los pies del montaje según lo mostrado. (ordenar
por separado)
