Avertissements
Lisez attentivement ce manuel avant d’utiliser votre sauna pour la
première fois.
Nous vous recommandons de le conserver précieusement pour de
futures consultations.
• Installer le sauna sur un sol parfaitement plat.
• Le sauna doit rester au sec. Ne pas l’utiliser près d’un point d’eau (baignoire, sol humide, piscine).
• Ne pas utiliser de produits nettoyants liquides. Débrancher le sauna avant de procéder au nettoyage et utiliser un chiffon
humide. (voir chap. maintenance).
• Protéger le cordon électrique du sauna pour éviter qu’il soit piétiné ou pincé.
• Avant de procéder au remplacement de certaines pièces, assurez-vous qu’elles soient conçues par le fabricant ou qu’elles
aient des caractéristiques semblables aux pièces d’origine. Un mauvais remplacement peut engendrer un incendie, un court-
circuit ou une détérioration du sauna. Nous vous recommandons fortement de faire appel à un technicien qualifié.
• Pour éviter les risques de brûlures ou de décharges électriques, n’utilisez aucun outil métallique et ne touchez pas les
émetteurs infrarouges.
• Ne pas mettre d’animaux dans le sauna.
• Ne pas faire sécher de linge dans le sauna (risques d’incendies.)
• Ne pas laisser le sauna allumé sans surveillance.
• Ne pas laisser le sauna allumé plus de 3 heures d’affilée sous peine de dégrader les équipements prématurément. Après 3
heures d’utilisation continue, éteignez le sauna pendant au moins une heure.
• Nous vous recommandons de ne pas installer de système de fermeture sur la porte du sauna.
• Vérifier la conformité de votre installation électrique avant de procéder au branchement électrique de votre sauna.
• Notez et conservez les numéros de série du sauna ainsi que la facture d’achat, ils peuvent vous etre demandés lors de votre
demande de SAV.

5
FR
Sécurité
ATTENTION :
Veuillez lire attentivement les consignes de sécurité avant d’installer et d’utiliser votre cabine de sauna. Elles sont essentielles
pour votre sécurité, veuillez les respecter rigoureusement.
Attention à l’hyperthermie, insolation et coup de chaleur qui peuvent être provoqués ou accentués par le non respect des
consignes de sécurité. Les symptômes sont la fièvre, l’accélération du pouls, le vertige, l’évanouissement, la léthargie,
l’engourdissement du corps ou d’une partie du corps. Les effets : Ne plus percevoir la chaleur, ignorance du risque imminent,
perte de conscience.
Ne doivent pas utiliser le sauna :
• Les enfants de moins de 6 ans.
• Les personnes ayant des réactions importantes aux rayons du soleil.
• Les personnes âgées ou invalides.
• Les personnes ayant des antécédents médicaux tels que les maladies cardiaques, hypertension / hypotension, problème
de circulation sanguine ou diabète sans un avis médical préalable.
• Les femmes enceintes. Une température excessive peut être dangereuse pour le foetus.
• Les personnes souffrant de déshydratation, plaies ouvertes, maladies des yeux, brûlures, coup de soleil.
Les enfants entre 6 et 16 ans peuvent utiliser le sauna à condition qu’ils soient sous la surveillance constante d’un adulte
responsable et que la température ne dépasse pas 60°C (140°F).
En cas de problèmes de santé, de prise de médicament, de blessure musculaire ou ligamentaire, ne pas utiliser le sauna sans
consultation et accord préalable d’un médecin.
En cas de port d’implants chirurgicaux ne pas utiliser le sauna sans consultation et accord préalable du chirurgien.
Ne pas utiliser le sauna après un effort intense. Attendez 30 minutes que votre corps refroidisse.
Ne pas faire de séance de sauna de plus de 40 minutes.
Ne pas consommer d’alcool ou de drogue avant ou pendant la séance.
Ne pas dormir dans le sauna lorsque celui-ci est en fonctionnement.
Afin d’éviter les risques de surchauffe, branchez votre sauna sur une prise de courant suffisament puissante et ne raccordez pas
d’autres appareils électriques sur la même prise murale.
Pour éviter tout risque d’électrocution ou de détérioration du sauna, ne pas utiliser le sauna :
• En cas d’orage.
• Si le cordon électrique est endommagé, il devra être remplacé par une personne qualifiée.
• Si le cordon électrique est en surchauffe, il devra être vérifié par une personne qualifiée.
• Si vous devez changer une ampoule, attendre que le sauna soit éteint et qu’il refroidisse.
Séchez-vous les mains avant de brancher ou débrancher le courant. N’agissez jamais avec les mains ou les pieds mouillés.
Ne pas allumer et éteindre frénétiquement le courant ou le système de chauffage car cela pourrait causer des dégâts au système
électrique.
Ne pas essayer de réparer le sauna par vous-même sans l’accord du distributeur ou du fabricant du sauna. Les tentatives de
réparations non autorisées annuleront la garantie du fabricant.
Pour éviter tout risque de court-circuit :
• Aucun liquide ne doit toucher les émetteurs infrarouges.
• Aucun objet dur ne doit cogner les émetteurs et risquer de les casser.
Ne pas utiliser n’importe quel type de détergent à l’intérieur du sauna.
Ne pas empiler ou stocker d’objets à l’intérieur ou sur le sauna.
Ne pas entreposer de matières inflammables ou d’agents chimiques près du sauna.

6
N° Nom QTE N° boîte
1 Panneau avant 1 1
2 Panneau latéral 1 1 2
3 Panneau latéral 2 1 2
4 Plancher 1 3
5 Panneau arrière 1 1
6 Panneau du haut 1 3
7 Support de l’assise 2 3
8 Assise 2 3
9 Appui-tête arrière 2 1
10 Appui-tête latéral 2 2
12 Berceau du poêle 1 3
13 Baguettes d’angle décoratives 2 1
14 Poignée de porte 2 3
15 Couvercle du toit 1 3
16 Boitier 1 3
Description

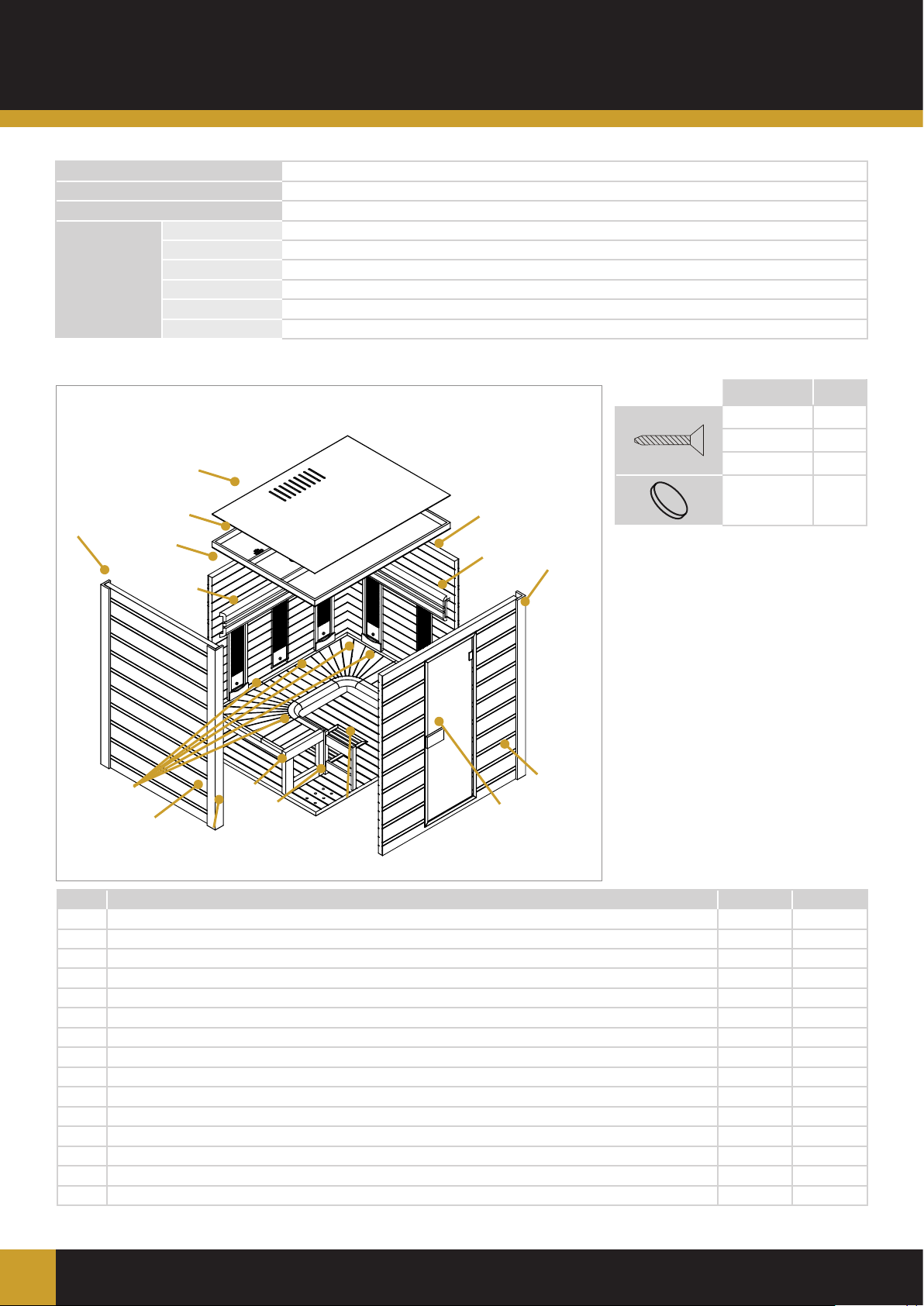

Liste des pièces
Caractéristique technique
Modèle HL-HC04-MX
Bois Abachi
Voltage 230 V - 50 Hz
Émetteurs
Type Émetteur infrarouge magnésium / quartz 600 L & émetteur carbone
Puissance 2700 W - 12,6 A
Panneau latéral 350 W x 3
Assise 350 W x 2
Émetteur arrière 350 W x 3
Emetteur au sol 100W x 1 (Panneau carbone)
1
14
2
7
13
13
13
12
4
8
5
9
6
15
3
10
Taille QTe
Ø 4 x 35 14
Ø 5 x 60 16
Ø 4 x 45 23

7
FR
Installation
Lisez attentivement les instructions de montage avant de commencer l’assemblage.
Choix de l’emplacement
Les saunas Holl’s sont uniquement prévus pour une installation en intérieur.
Choisissez un espace:
• En intérieur, au sec, sur un sol plat et stable, pouvant supporter le poids de votre sauna.
• La hauteur doit être suffisante pour vous permettre d’accéder au toit et de réaliser les branchements électriques et la
maintenance.
• Éloigné de toute source d’eau, de flamme ou de substances inflammables.
Conseils pratiques
• Notez que le montage du sauna requiert deux à trois adultes.
• Identifiez clairement chaque panneau avant de commencer.
• Pendant le montage, placez le cordon d’alimentation de votre sauna de sorte qu’il soit facilement accessible.
• Notez que des variations existent selon les modèles.

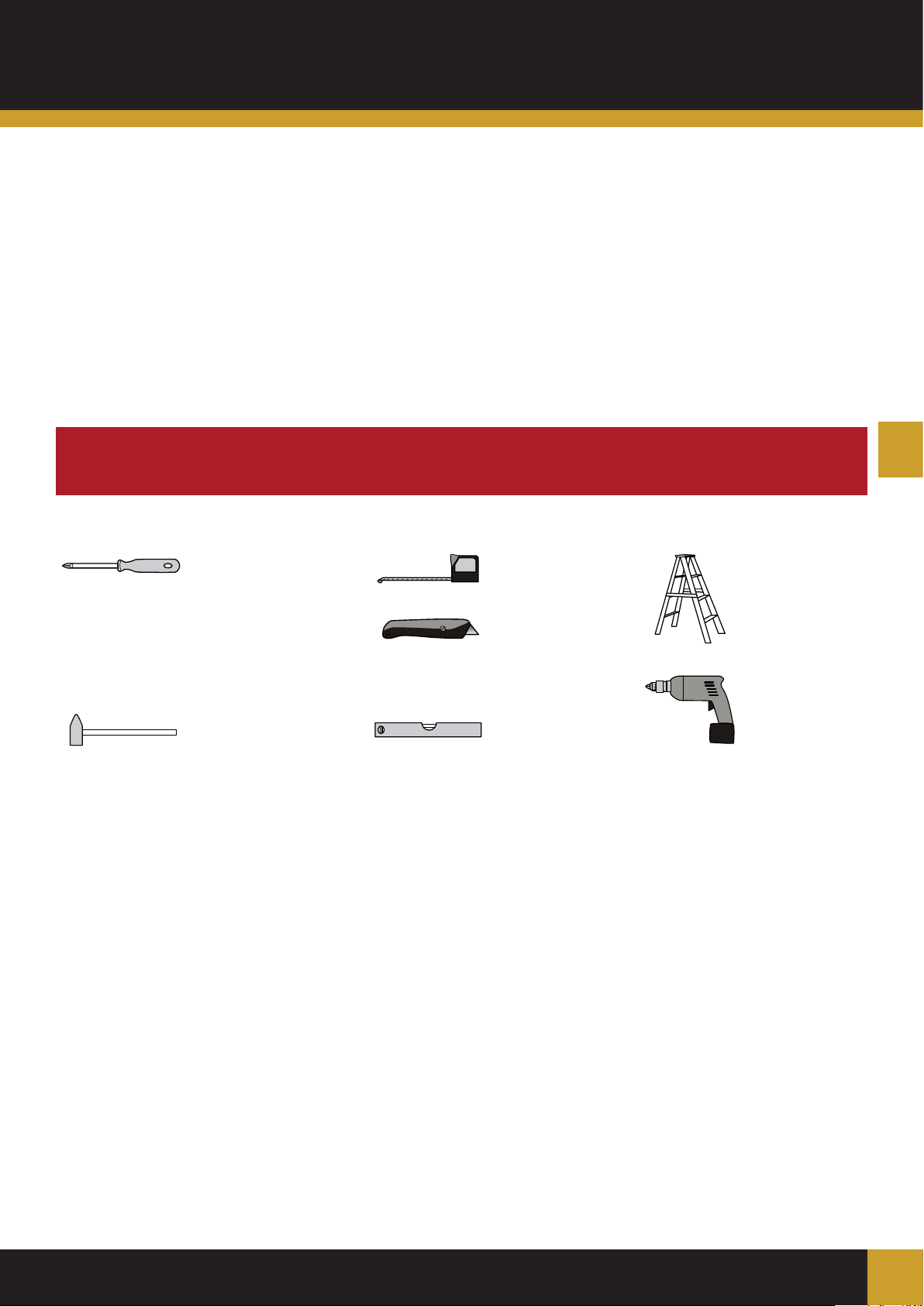

Outils nécessaires
Tournevis
cruciforme Mètre
Escabeau
Cutter
Visseuse
électrique
Marteau Niveau à bulle
ATTENTION:
Vérifier les trous et leurs diamètres pour éviter d’endommager le bois.
La hauteur minimale requise pour l’installation est de 2020 mm.

8
Assemblage

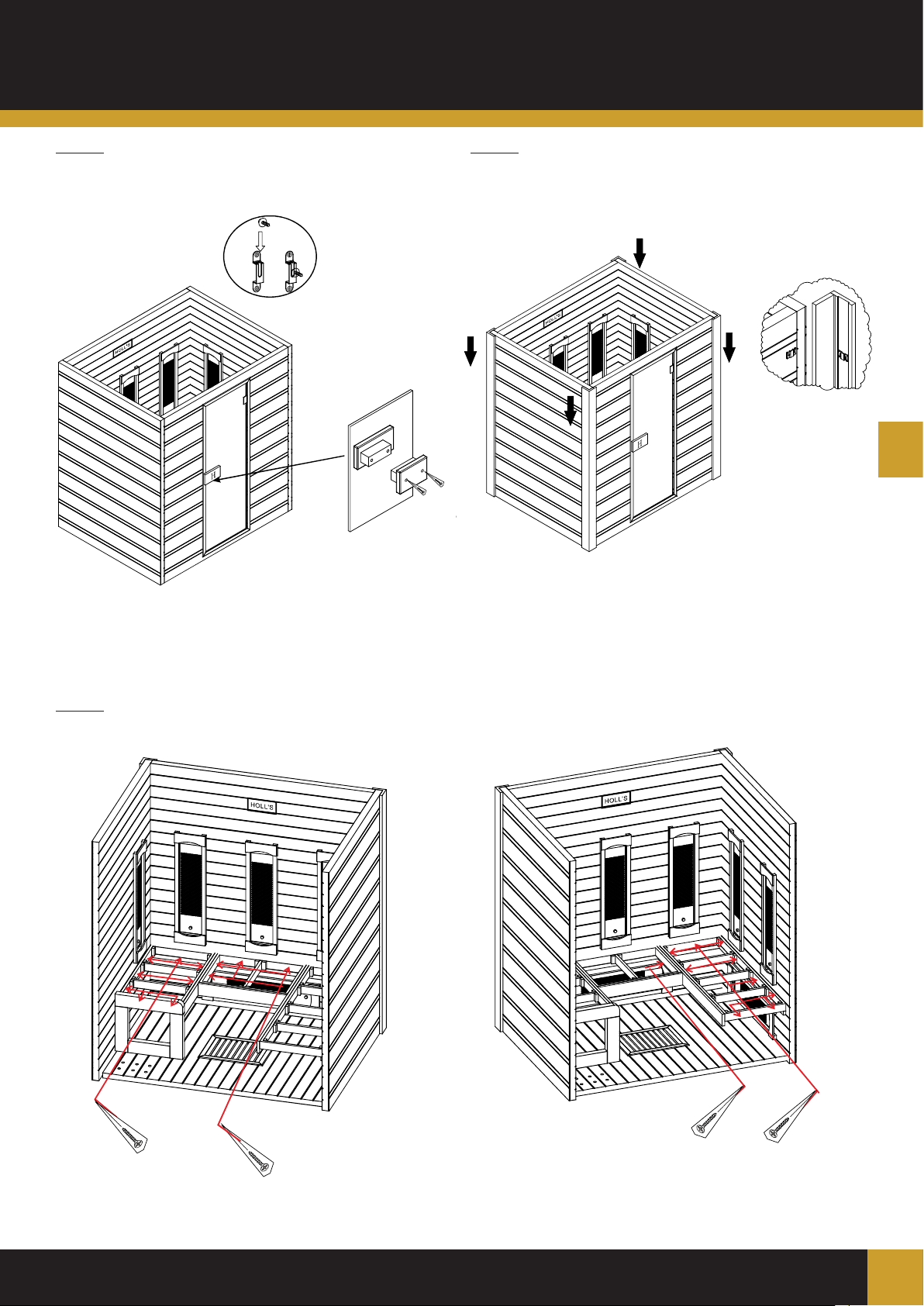

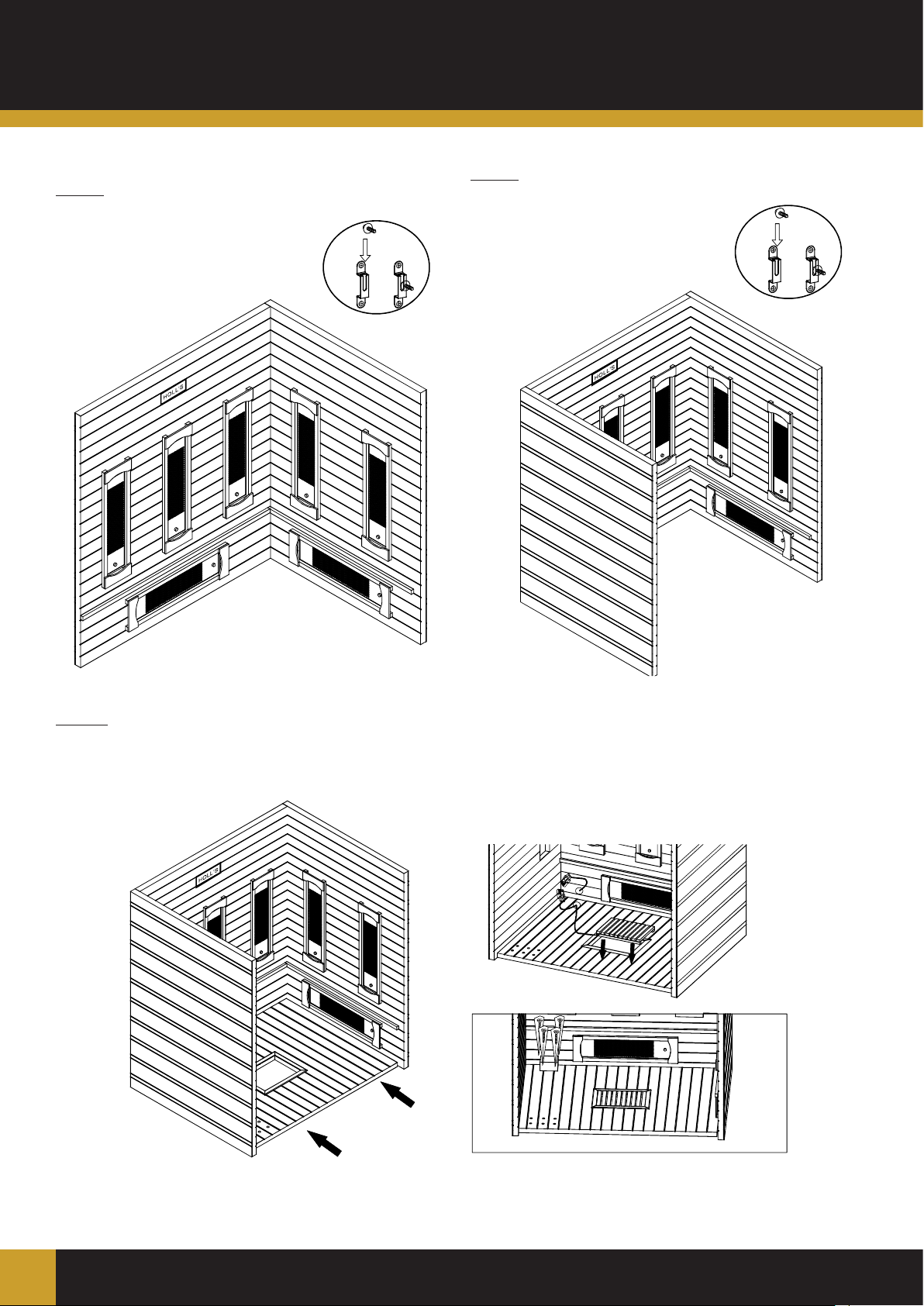

Étapes de l’assemblage
Étape 1 :
Étape 2 :
Étape 3 :
60 5(4pc)*

9
FR
AssemblageAssemblage
Étape 4 : Étape 5 :
Étape 6 :
Hexagon screws 2PC
1
2
3
4
45 4(8pc)*
45 4(4pc)*
45 4(9pc)*
45 *4(2pc)

10
Assemblage
Étape 7 : Étape 8 :
Étape 9 : Étape 10 :
27122010
KV30, KV45, KV60, KV80
KV30E, KV45E, KV60E, KV80E
Instructionsd’installation et mode d’emploi du poêle électrique
Instruccionesde instalación y uso del calentador eléctrico para sauna
KV-E
KV
Remarque :
Pour l’installation du poêle,
veuillez vous référer à la
notice du poêle.
60 5(4pc)*
60 5(4pc)*
60 5(4pc)*
35 4(10pc)*
35 4(4pc)*

11
FR
Assemblage
Étape 11 :
O.C.P AC POWER
LOAD
A
WARNING
person without training is
STRICTLY FORBIDDEN TO
OPEN THE COVER !
LOAD
B
LOAD
C
LOAD
D
LOAD
E
LOAD
F
L N
LOAD F
LOAD D
LOAD B
LOAD A

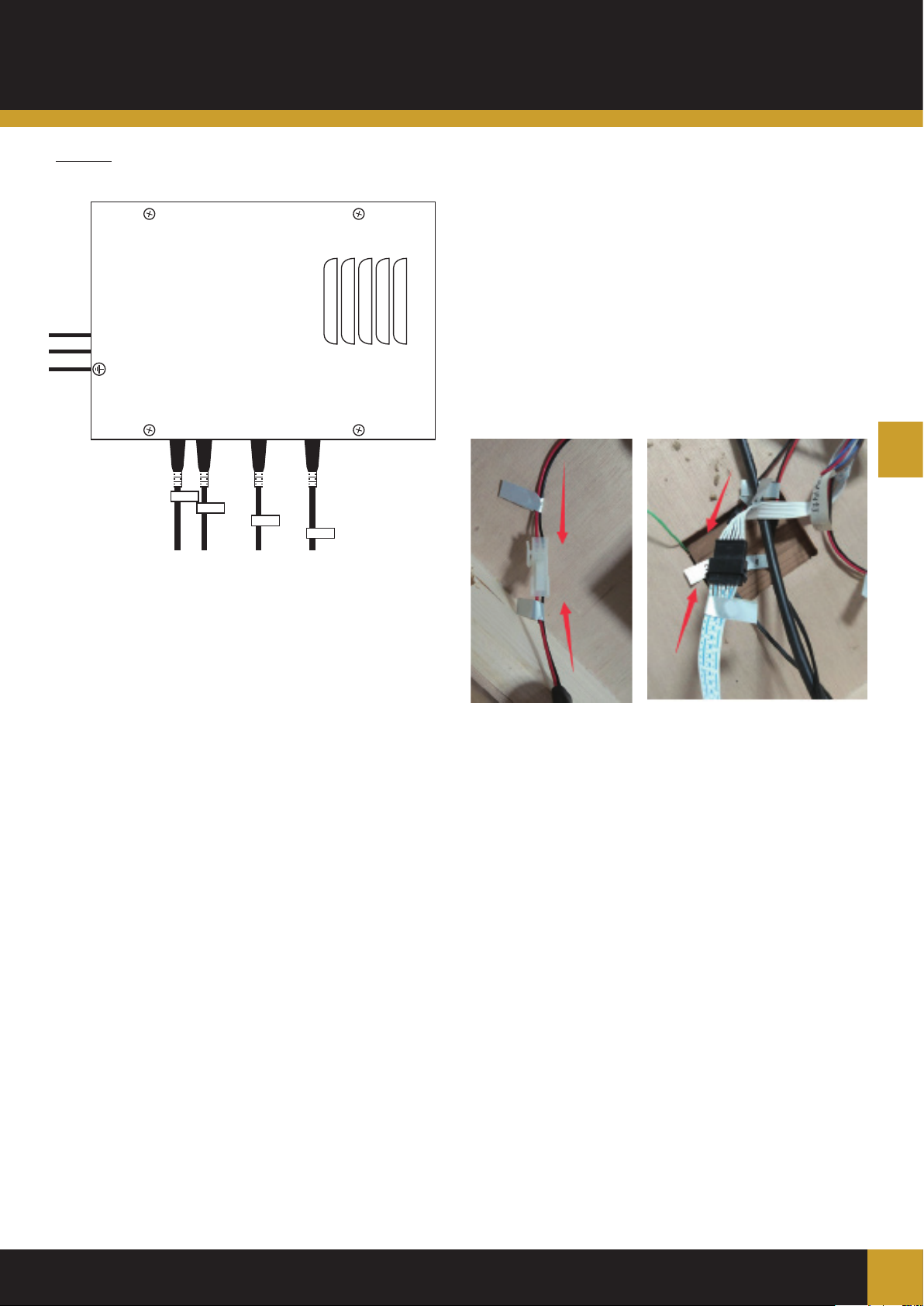

Brancher l’ensemble des cable sur le toit du sauna
1. Connecter les cables des panneaux infrarouge au boîtier
de commande
Connecter le cable A à la fiche A
Connecter le cable B à la fiche B
Connecter le cable D à la fiche D
Connecter le cable F à la fiche F
2. Assurez-vous que toutes les connexions au
boitier soient correctement branchées.
3. Connecter l’alimentation de système audio.
4. Connecter le panneau de commande au
boîtier de commande.

12
INSTALLATION
Lisez attentivement les instructions de montage avant de commencer l’assemblage.
Raccordements électriques
L’installation électrique du poêle doit etre réalisée par un professionnel et dimensionnée en
fonction de la puissance du poêle. Le poêle se raccorde ainsi avec une ligne électrique qui
lui est propre, non fournie car dépendante de votre installation.
Cette installation doit etre prévue avant le montage de la cabine.
L’ensemble de l’installation électrique interne du sauna (Luminaires, LED, etc) se raccorde
directement sur le poêle électrique, les câbles électriques étant précablés au sein de la ca-
bine.
Dimensionnement électrique :
Exemple de données pour une installation à moins de 10m pour un poêle Harvia Vega
Puissance
du poêle
(kW)
Volume du
sauna (m3)
Raccordement électrique
230V 1N Fusible 400V 3N Fusible
4,5 3 6 3 x 2,5 1 x 20 5 x 1,5 3 x 10
6 5 8 3 x 2,5 1 x 35 5 x 1,5 3 x 10
8 7 12 3 x 6 1 x 35 5 x 2,5 3 x 16
9 8 14 3 x 10 1 x 50 5 x 2,5 3 x 16
N
PN L1 L2 L3GRD
1234567
123456
123456
400 V/
415 V
3N~
230 V/
240 V
3~
230 V/
240 V
1N~
a1
a1
a1
b0 b
b0
b0
b
b
a
a
a
GRD L1
GRD L1 L2 L3
COMMANDE DU CHAUFFAGE ÉLECTRIQUE
REGELEN VAN ELEKTRISCHE VERWARMING
Raccordement électrique
pour Poêle Harvia Vega

13
FR
INSTALLATION INFORMATION
Explications généraliste sur le fonctionnement du poële Harvia :
La montée en température du sauna se fait par étapes. Une cabine met en moyenne
30 à 45 minutes pour atteindre une température de 65-70°C. Pendant cette période,
les pierres de lave emmagasinent la chaleur.
Pour atteindre des températures supérieures, il est necessaire d’ajouter de l’eau sur les
pierres. La vapeur ainsi générée permettra une augmentation graduelle et mesurée
de la température.
Allumage et départ différé :
Les poêles Harvia Vega contenus de base dans les packs de saunas Traditionnels
Holl’s vous permettent de démarrer le poêle de manière instantanée ou encore
d’effectuer un départ différé comme suit:
Zone A
fonctionnement de 1 à 4h
Zone B
Départ différé de 0 à 8h
80-90°C
65-70°C
30-45 +5 +5 Min
Préchauffage
Les pierres emmagazinent la chaleur
Augmentation graduelle par ajout d’eau
Les pierres relachent la chaleur

14
Utilisation

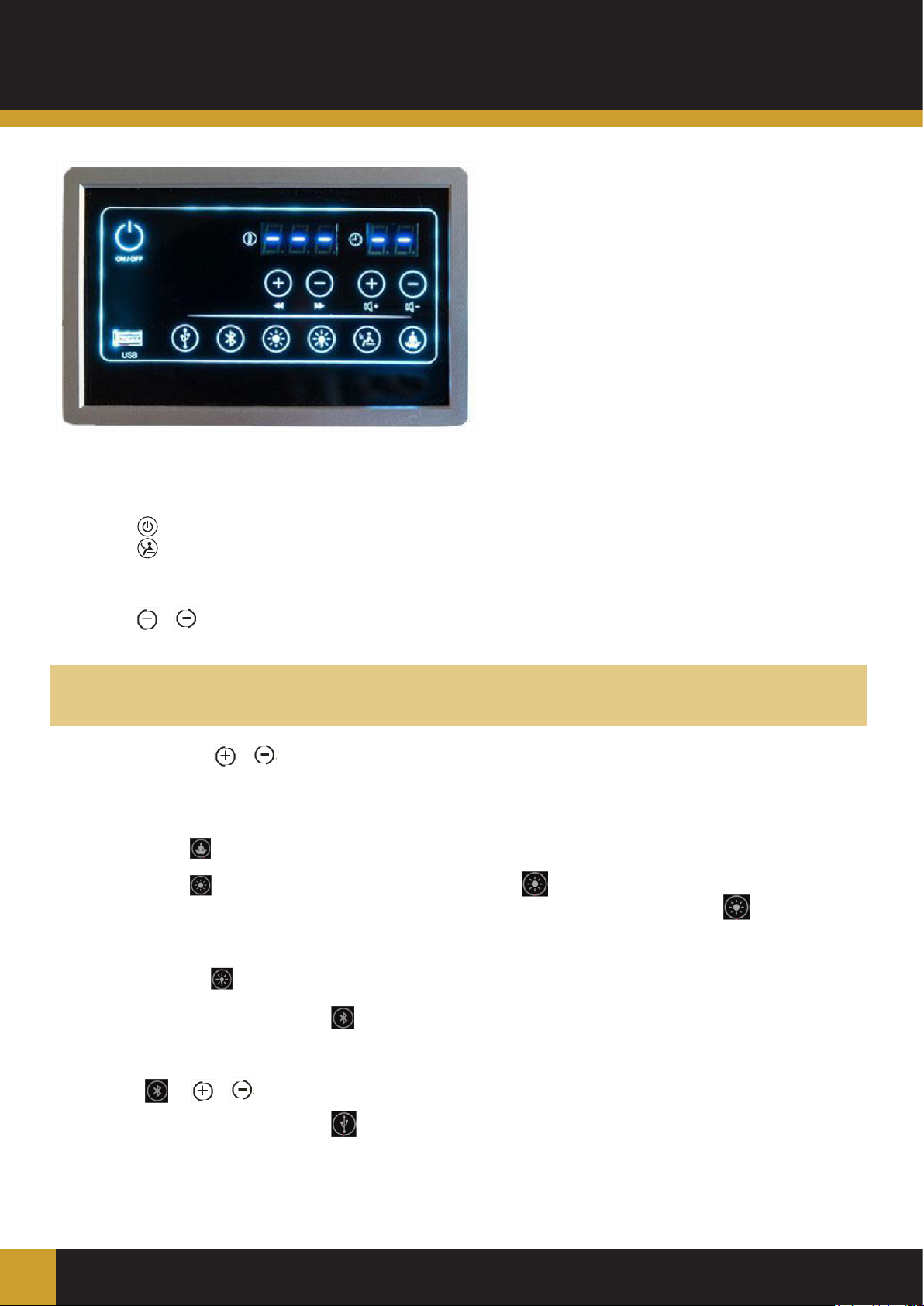

Connectez l’unité d’alimentation à la prise murale, l’indicateur LED clignotera sur l’afficheur.
Il est maintenant possible d’allumer les émetteurs infrarouges, la lumière et la musique.
1. Commencer
Appuyez sur pour allumer le sauna, les indications ‘‘--’’ ‘‘--’’ s’affichent et la lumière s’allume.
Appuyez sur pour démarrer le préchauffage
2. Paramètres de température
Une fois le sauna allumé :
appuyez sur / sur le coté gauche du panneau de controle pour régler la température entre 35°C to 65°C, 1 pression =
1°C.
L’ecran affiche la température programmée pendant 10 secondes puis affiche à nouveau la température ambiance du sauna.
Remarque:
La température maximale de l’air atteignable dans la cabine peut être inférieure à la température souhaitée. Cela dépend de la
température à l’extérieur de la cabine. Température par défaut = dernière température programmée.
Paramètres du minuteur
Appuyez sur les boutons / , our sélectionner la durée d’utilisation, de 5 min à 60 min. 1 pression = 1min.
Si le panneau d’affichage du temps affiche - -, les panneaux restent en fonction, lorsque le timer indique moins d’1 minute, une
alarme retenti, une fois le timer arrivé à 00, les panneaux s’éteignent automatiquement.
Allumage rapide :
Appuyez une fois sur pour que le sauna chauffe automatiquement à 45°C pendant 30 min.
Couleur de la lumière :
Appuyez une fois sur pour allumer les LEDs. Appuyez longuement sur les lettres “LE” à la place de la température
s’affichent. “0X” s’affiche à la place de la durée de scéance. Dans ces conditions, appuyez a nouveau sur pour changer les
couleurs. si aucune action n’est effectuée sur les boutons pendant 8 secondes, Le menu LED se ferme et revient à la température
et au temps restant.
Lumiere du plafond :
Appuyez brievement sur , pour allumer ou éteindre la lumière du plafond.
Lecteur de musique:
quand le sauna est en marche, appuyez sur pour ouvrir l’appairage bluetooth, la connection reste ouverte 7 secondes ,
le cadran de température affiche “bt”, l’affichage du temps affiche le volume XX (from 1 to 26). Activez le bluetooth sur votre
smartphone et recherchez la connection à votre sauna. Une fois l’appairage réussi, vous pouvez écouter votre musique. si aucune
action n’est effectuée sur les boutons pendant 8 secondes, l’affichage revient à la température et au temps restant.
.Appuyez sur et / pour changer le volume sonore.
USB player :
quand le sauna est en marche, appuyez sur pour ouvrir l’appairage bluetooth, la connection reste ouverte 7 secondes , le
cadran de température affiche “USB”, l’affichage du temps affiche le volume XX (from 1 to 26). Branchez votre clé USB sur la
facade du panneau de commande, vous pouvez écouter votre musique. si aucune action n’est effectuée sur les boutons pendant
8 secondes, l’affichage revient à la température et au temps restant.
Panneau de commande

15
FR
Utilisation
Technologie infrarouge
Le bouton est présent sur chaque émetteur et permet de choisir la technologie utilisée :
Poussez du côté des 2 traits pour que l’émetteur utilise la technologie magnésium.
Poussez du côté du cercle (au centre) pour éteindre l’émetteur.
Poussez du côté du seul trait pour que l’émetteur utilise la technologie quartz.
Guide d’utilisation
1. Réglez la température de votre sauna entre 35 et 40°C.
2. Le sauna préchauffe en 5 à 10 minutes. Nous vous recommandons d’ajouter ce temps de préchauffage au temps de votre
séance. Exemple : vous voulez faire une séance de 30 minutes, programmez 40 minutes et rentrez dans la cabine une fois
que le sauna sera chaud.
3. Profitez du temps de chauffe pour prendre une douche ou un bain chaud avant la séance.
4. Quand la température choisie sera atteinte, les appareils de chauffage se mettront en veille de façon à maintenir une
température constante.
5. Buvez de l’eau avant, pendant et après la séance. Cela vous permettra d’équilibrer la perte d’eau par sudation.
6. Pour absorber la transpiration et garder votre sauna sec, il est conseillé de disposer une serviette sur le banc et le sol de la
cabine. Gardez une troisième serviette à proximité pour enlever l’excès de transpiration.
7. La sudation commencera entre 6 et 15 minutes après le début de la séance. Nous vous recommandons de ne pas dépasser
30 minutes de séance.
8. Vous pouvez ouvrir la porte à n’importe quel moment pour introduire de l’air frais pendant votre séance. La propriété unique
du chauffage infrarouge consiste à chauffer directement l’organisme sans réchauffer l’air ambiant. Cela vous permet de
pratiquer une séance avec la porte entrouverte sans minimiser ses effets.
9. Après la séance, vous pouvez laisser votre corps transpirer encore un peu en restant dans le sauna éteint, porte ouverte,
avant de prendre une douche tiède pour vous débarrasser des toxines.
Conseils
• Pour de beaux cheveux, vous pouvez les enduire d’huile (de jojoba par exemple) ou d’un soin et les envelopper dans une
serviette. La séance terminée, lavez-les avec un shampoing extra doux.
• Pour apaiser les tensions musculaires, massez-vous les zones endolories pendant la séance.
• Profitez de ce bain de chaleur pour étirer vos muscles en douceur.
• Aux premiers signes de froid, augmentez la fréquence de vos séances pour activer votre système immunitaire.

16
GarantieMaintenance & entretien
Maintenance
Problèmes constatés Raisons possibles Solutions
Aucun voyant lumineux ne s’allume sur
le panneau de contrôle.
Le cordon d’alimentation est
débranché.
Vérifiez le branchement du cordon
d’alimentation.
L’alimentation générale est coupée. Vérifiez le bon fonctionnement du tableau
électrique et de la prise murale.
Défaillance du boitier d’alimentation. Contactez votre revendeur.
Un ou plusieurs émetteurs
infrarouges ne chauffent pas.
Le bouton de l’émetteur est
positionné au centre ( ).
Basculer le bouton à droite ou à gauche
selon votre envie.
Le câble de raccordement de
l’émetteur infrarouge est déconnecté. Contrôlez le branchement des câbles.
L’un des émetteurs infrarouges est
défectueux.
Remplacez l’émetteur infrarouge par une
pièce originale fournie par le fabricant.
Une odeur émane du sauna. La température des panneaux ou de
leurs câbles est trop élevée.
Coupez l’alimentation et contactez votre
revendeur.
Un haut-parleur ne fonctionne pas.
Le câble du haut-parleur est
déconnecté. Reconnectez le câble.
Le haut-parleur est défectueux. Contactez votre revendeur.
L’écran indique une mauvaise
température.
La sonde de température n’est
pas correctement banchée ou est
défectueuse.
Rebranchez le câble ou remplacez la
sonde.
Entretien
1. Débranchez votre sauna.
2. Utilisez un aspirateur pour retirer toutes les poussières des interstices du bois.
3. Nettoyez la cabine avec une serviette en coton humide, si nécessaire utilisez une petite quantité de savon. Rincez en utilisant
une serviette humide.
4. Nettoyez le verre avec un nettoyant pour vitre et un chiffon doux.
5. Vérifier et resserrez les vis du banc une fois tous les 3 mois pour éviter qu’il y ai du jeu ou une chute de l’assise.
ATTENTION:
Débranchez le câble d’alimentation de la cabine avant toute intervention.
ATTENTION:
N’utilisez pas de benzène, d’alcool, de produits chimiques ou de nettoyants forts sur le sauna car les produits chimiques
peuvent endommager le bois. Ne pas pulvériser d’eau sur votre sauna.

17
FR
Garantie
L’ensemble des éléments composant les saunas sont garantis 2 ans.
La date d’entrée en vigueur de la garantie est la date d’expédition (correspondant à la date d’édition de la facture).
La garantie ne s’applique pas dans les cas suivants :
• Dysfonctionnement ou dommage résultant d’une installation, d’une utilisation ou d’une réparation non conforme aux
consignes de sécurité.
• Dysfonctionnement ou dommage résultant de conditions impropres à l’usage initialement prévu de l’appareil.
• Dommage résultant d’une négligence, d’un accident ou d’un cas de force majeure (orage et intempérie).
• Dysfonctionnement ou dommage résultant de l’utilisation d’accessoires non autorisés.
• Dans le cas d’une déterioration mettant en cause des nuisibles (rats, termites, etc) apres l’installation du sauna.
La garantie ne prend pas en charge les frais liés à un rapatriement de la cabine ou d’une partie de ses composants dans nos
ateliers. Dans le cadre de la garantie, en cas de panne, les pièces jugées défectueuses par nos techniciens seront échangées.
Les informations et explications nécessaires à leur installation seront fournies par l’un de nos technicien. Les frais liés à l’emploi
d’une main d’œuvre tierce ne pourront être pris en charge par Holl’s.
IMPORTANT
Ne retournez pas le produit au magasin
Contactez votre centre de service après-vente local sur
www.holls.fr
!

69
Recommendations
Read this manual carefully before using your sauna for the first time.
We recommend you keep it in a safe place for future reference.
• Install the sauna on a perfectly flat surface.
• The sauna must remain in a dry area. Do not use it near a source of water (bath, damp floor, swimming pool).
• Do not use liquid cleaning products. Disconnect the sauna before cleaning and use a wet rag (see Maintenance section).
• Protect the sauna’s electrical cable to avoid it being crushed or pinched.
• Prior to replacing certain components, ensure that they are specified by the manufacturer or that they have the same features
as the original parts. Incorrect replacement can cause a fire, a short circuit or damage to the sauna. We strongly recommend
using a qualified technician.
• To avoid the risk of burns or electric shocks, do not use any metal tools and do not touch the infrared emitters.
• Do not put animals in the sauna.
• Do not dry linen in the sauna (fire hazard).
• Do not leave the sauna switched on without supervision.
• Do not leave the sauna switched on for more than 3 hours at a time to avoid premature deterioration of the equipment. After 3
hours continuous usage, switch off the sauna for at least one hour.
v
• We recommend that you do not install a locking system on the sauna door.
• Check compliance of your electrical installation prior to connecting your sauna to the power supply.
• Write down and keep the serial numbers of the sauna as well as the purchase invoice.
They may be requested from you during your after-sales service request.

70
EN
Safety
IMPORTANT:
Please read the safety instructions carefully before installing and using your sauna cabin.
They are essential for your safety, so please adhere strictly to them.
Beware of hyperthermia, heat stroke or heat exhaustion which can be caused or aggravated by noncompliance with the safety
instructions. Symptoms are fever, a rapid pulse, dizziness, fainting, lethargy and numbness in all or part of the body. The effects
are: reduced awareness of the heat, ignorance of imminent risks, loss of consciousness.
The sauna must not be used by:
• Children under 6 years of age.
• People with severe reactions to sunlight.
• Elderly or disabled people.
• People with previous medical conditions such as heart disease, high or low blood pressure, blood circulation problems or
diabetes without prior medical advice.
• Pregnant women. Excessive temperature can endanger the foetus.
• Persons suffering from dehydration, open sores, eye disorders, burns or sunstroke.
Children between 6 and 16 years of age may use the sauna provided that they are continuously supervised by a responsible adult
and that the temperature does not exceed 60°C (140°F).
In the event of problems involving health, medication or injury to muscles or ligaments, do not use the sauna without previously
consulting a doctor and obtaining approval.
If surgical implants are worn, do not use the sauna without previously consulting a doctor and obtaining his approval.
Do not use the sauna after strenuous activity.
Wait 30 minutes for your body to cool down.
Do not spend more than 40 minutes in the sauna at any one time.
Do not consume alcohol or drugs before or during the session.
Do not sleep in the sauna when it is in operation.
To avoid the risk of overheating, connect your sauna to a sufficiently powerful electrical outlet and do not connect other electrical
equipment to the same wall socket.
To avoid any risk of electrocution or damage to the sauna, do not use it:
• During thunderstorms.
• If the electrical cable is damaged, it must be replaced by a qualified person.
• If the electrical cable overheats, it must be checked by a qualified person.
• If you have to change a bulb, wait until the sauna is switched off and cooled down.
Dry your hands before connecting or disconnecting the electricity.
Never work with wet hands or feet.
Do not switch the electricity or the heating system rapidly on or off as this could damage the electrical system.
Do not try to repair the sauna by yourself without the agreement of the sauna’s distributor or manufacturer.
Unauthorized attempts to repair it will invalidate the manufacturer’s warranty.
To avoid any risk of short-circuiting:
• No liquid should touch the infrared emitters.
• No hard objects should knock against the emitters and risk breaking them.
Do not use any type of detergent inside the sauna.
Do not pile up or store objects inside or on top of the sauna.
Do not place flammable materials or chemical agents near the sauna.

71
Description
Technical data

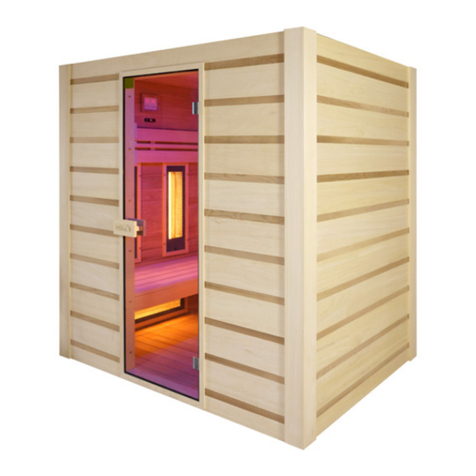

Model HL-HC04-MX
Cabin Material Abachi
Voltage 230 V - 50 Hz
Radiators
Type 600 L infrared magnesium and quartz radiator & carbon panel
Total output 2700 W - 12,6 A
Side panel 350 W x 3
Calves 350 W x 2
Front heater 350 W x 3
Floor panel 100 W x 1 (Black carbon panel)
Size QTY
Ø 4 x 35 14
Ø 5 x 60 16
Ø 4 x 45 23
N° Nom QTE N° boîte
1 Front panel 1 1
2 Side panel 1 1 2
3 Side panel 2 1 2
4 Floor panel 1 3
5 Back panel 1 1
6 Top panel 1 3
7 Bench support panel 2 3
8 Bench surface panel 2 3
9 Back headrest 2 1
10 Side headrest 2 2
12 Oven guardrail 1 3
13 Decorative bar 2 1
14 Door handle 2 3
15 Roof cover 1 3
16 Wire cover 1 3
1
14
2
7
13
13
13
12
4
8
5
9
6
15
3
10
Parts list
