HOLL'S Neptune 2 System manual

Neptune 2 / 3 / 3C
Installation handbook
Manuel d’installation
Manual de instalación
Manuale di installazione

2
Lisez attentivement ce manuel avant d’utiliser votre sauna pour la
première fois.
Nous vous recommandons de le conserver précieusement pour des
consultations futures.
Notez et conservez les numéros de série du sauna ainsi que la facture
d’achat.
Ils peuvent vous etre demandés lors de votre demande de SAV.

3
SOMMAIRE
FRANCAIS P.
Avertissements 4
Consignes de sécurité 5
Description - Contenu du colis et présentation du produit 6
Mise en place - Choix de l’emplacement 7
Raccordements électriques 8
Assemblage de la cabine 10
Modèle rectangulaire 14
Modèle Angulaire 16
Maintenance - Guide de dépannage 20
Entretien - Garantie 21

4
AVERTISSEMENTS
• Installer le sauna sur un sol parfaitement plat
• Le sauna doit rester au sec. Ne pas l’utiliser près d’un point d’eau (baignoire, sol humide,
piscine).
• Ne pas utiliser de produits nettoyants liquides. Débrancher le sauna avant de procéder au
nettoyage et utiliser un chiffon humide. (voir chap. maintenance).
• Protéger le cordon électrique du sauna pour éviter qu’il soit piétiné ou pincé.
• Avant de procéder au remplacement de certaines pièces, assurez-vous qu’elles soient spéci-
ées par le fabricant ou qu’elles aient des caractéristiques semblables aux pièces d’origine.
Un mauvais remplacement peut engendrer un incendie, un court-circuit ou une détérioration
du sauna. Nous vous recommandons fortement de faire appel à un technicien qualié.
• Pour éviter les risques de brûlures ou de décharges électriques, n’utilisez aucun outil métal-
lique.
• Ne pas mettre d’animaux dans le sauna.
• Ne pas laisser le sauna allumé sans surveillance.
• Ne pas laisser le sauna allumé plus de 3 heures d’aflées sous peine de dégrader les équipe-
ments prématurément. Après 3 heures d’utilisation continue, éteignez le sauna pendant au
moins une heure.
• Nous vous recommandons de ne pas installer de système de fermeture sur la porte du sauna.
• Vérier la conformité de votre installation électrique avant de procéder au branchement
électrique de votre sauna.

5
FR
SÉCURITÉ
ATTENTION : Veuillez lire attentivement les consignes de sécurité avant d’installer et d’utiliser votre
cabine de sauna. Elles sont essentielles pour votre sécurité, veuillez les respecter rigoureusement.
Attention à l’hyperthermie, insolation et coup de chaleur qui peuvent être provoqués ou accen-
tués par le non respect des consignes de sécurité. Les symptômes sont la èvre, l’accélération
du pouls, le vertige, l’évanouissement, la léthargie, l’engourdissement du corps ou d’une par-
tie du corps. Les effets : Ne plus percevoir la chaleur, ignorance du risque imminent, perte de
conscience.
Ne doivent pas utiliser le sauna :
• Les enfants de moins de 6 ans.
• Les personnes ayant des réactions importantes aux rayons du soleil.
• Les personnes âgées ou invalides.
• Les personnes ayant des antécédents médicaux tels que les maladies cardiaques, hyper-
tension / hypotension, problème de circulation sanguine ou diabète sans un avis médical
préalable.
• Les femmes enceintes. Une température excessive peut être dangereuse pour le foetus.
• Les personnes souffrant de déshydratation, plaies ouvertes, maladies des yeux, brûlures,
coup de soleil.
En cas de problèmes de santé, de prise de médicament, de blessure musculaire ou ligamentaire,
ne pas utiliser le sauna sans consultation et accord préalable d’un médecin.
En cas de port d’implants chirurgicaux ne pas utiliser le sauna sans consultation et accord préa-
lable du chirurgien.
Ne pas utiliser le sauna après un effort intense. Attendez 30 minutes que votre corps refroidisse.
Ne pas faire de séance de sauna de plus de 40 minutes.
Ne pas consommer d’alcool ou de drogue avant ou pendant la séance.
Ne pas dormir dans le sauna lorsque celui-ci est en fonctionnement.
An d’éviter les risques de surchauffe, branchez votre sauna sur une prise de courant sufsamment
puissante et ne raccordez pas d’autres appareils électriques sur la même prise murale.
Pour éviter tout risque d’électrocution ou de détérioration du sauna, ne pas utiliser le sauna :
• En cas d’orage.
• Si le cordon électrique est endommagé, il devra être remplacé par une personne qualiée.
• Si le cordon électrique est en surchauffe, il devra être vérié par une personne qualiée.
• Si vous devez changer une ampoule, attendre que le sauna soit éteint et qu’il refroidisse.
Séchez-vous les mains avant de brancher ou débrancher le courant. N’agissez jamais avec les
mains ou les pieds mouillés.
Ne pas allumer et éteindre frénétiquement le courant ou le système de chauffage car cela pour-
rait causer des dégâts au système électrique.
Ne pas essayer de réparer le sauna par vous-même sans l’accord du distributeur ou du fabricant
du sauna. Les tentatives de réparations non autorisées annuleront la garantie du fabricant.
Ne pas utiliser n’importe quel type de détergent à l’intérieur du sauna.
Ne pas empiler ou stocker d’objet à l’intérieur ou sur le sauna. Ne pas entreposer de matières
inammables ou d’agents chimiques près du sauna.

6
Caractéristiques générales
• Cabine en bois d’épicéa du Canada
• Luminaires intérieurs
• Thermomètre / Hygromètre
• Sablier
• Seau et louche bois
• Grille de ventilation
• Garantie 2 ans électronique, 4 ans boiserie
Certications
Conformité avec les
normes européennes en
vigueur.
Le processus de fabrica-
tion n’utilise pas de métaux
lourds.
Contenu des colis
Commun :
1 x manuel d’installation & d’utilisation
1 x poignée de porte (partie interne et externe)
1 x berceau de protection pour poêle électrique
1 x pack d’accessoires pour sauna vapeur
(Comprenant thermomètre, hygromètre, sablier, seau, louche et luminaire)
DESCRIPTION
*se reporter au guide technique du poêle pour de plus amples informations
A
B
C
D
E
F
Spécique :

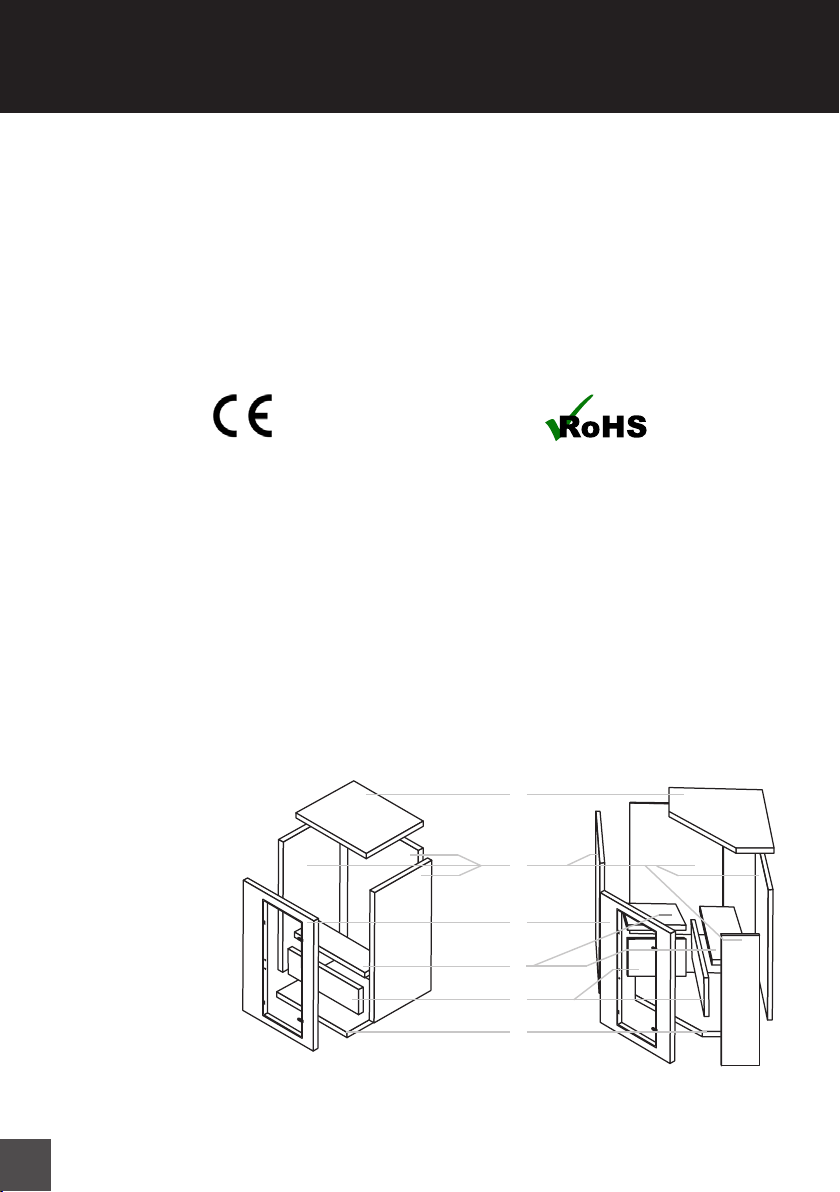

A. Toit
B. Panneaux
C. Façade + Porte
D. Assises
E. Support d’assises
F. Plancher

7
FR
INSTALLATION
Lisez attentivement les instructions de montage avant de commencer l’as-
semblage.
Choix de l’emplacement
Les saunas sont uniquement prévus pour une installation en intérieur.
Choisissez un espace :
• En intérieur, au sec, sur un sol plat et stable, pouvant supporter le poids
de votre sauna.
• La hauteur doit être sufsante pour vous permettre d’accéder au toit et
de réaliser les branchements électriques et la maintenance.
• Éloigner de toute source d’eau, de amme ou de substances inam-
mables.
Conseils pratiques :
• Notez que le montage du sauna requiert deux à trois adultes.
• Identiez clairement chaque panneau avant de commencer
• Pendant le montage, placez le cordon d’alimentation de votre sauna
de sorte qu’il soit facilement accessible.
• Notez que des variations existent selon les modèles.

8
INSTALLATION
Lisez attentivement les instructions de montage avant de commencer l’assemblage.
Raccordements électriques
L’installation électrique du poêle doit etre réalisée par un professionnel et dimensionnée
en fonction de la puissance du poêle. Le poêle se raccorde ainsi avec une ligne élec-
trique qui lui est propre, non fournie car dépendante de votre installation.
Cette installation doit etre prévue avant le montage de la cabine.
L’ensemble de l’installation électrique interne du sauna (Luminaires, LED, etc) se raccorde
directement sur le poêle électrique, les câbles électriques étant précablés au sein de la
cabine.
Dimensionnement électrique :
Exemple de données pour une installation à moins de 10m pour un poêle Harvia Vega
Puissance
du poêle
(kW)
Volume du
sauna (m3)
Raccordement électrique
230V 1N Fusible 400V 3N Fusible
4,5 3 6 3 x 2,5 1 x 20 5 x 1,5 3 x 10
6 5 8 3 x 2,5 1 x 35 5 x 1,5 3 x 10
8 7 12 3 x 6 1 x 35 5 x 2,5 3 x 16
9 8 14 3 x 10 1 x 50 5 x 2,5 3 x 16
N
PN L1 L2 L3GRD
1234567
123456
123456
400 V/
415 V
3N~
230 V/
240 V
3~
230 V/
240 V
1N~
a1
a1
a1
b0 b
b0
b0
b
b
a
a
a
GRD L1
GRD L1 L2 L3

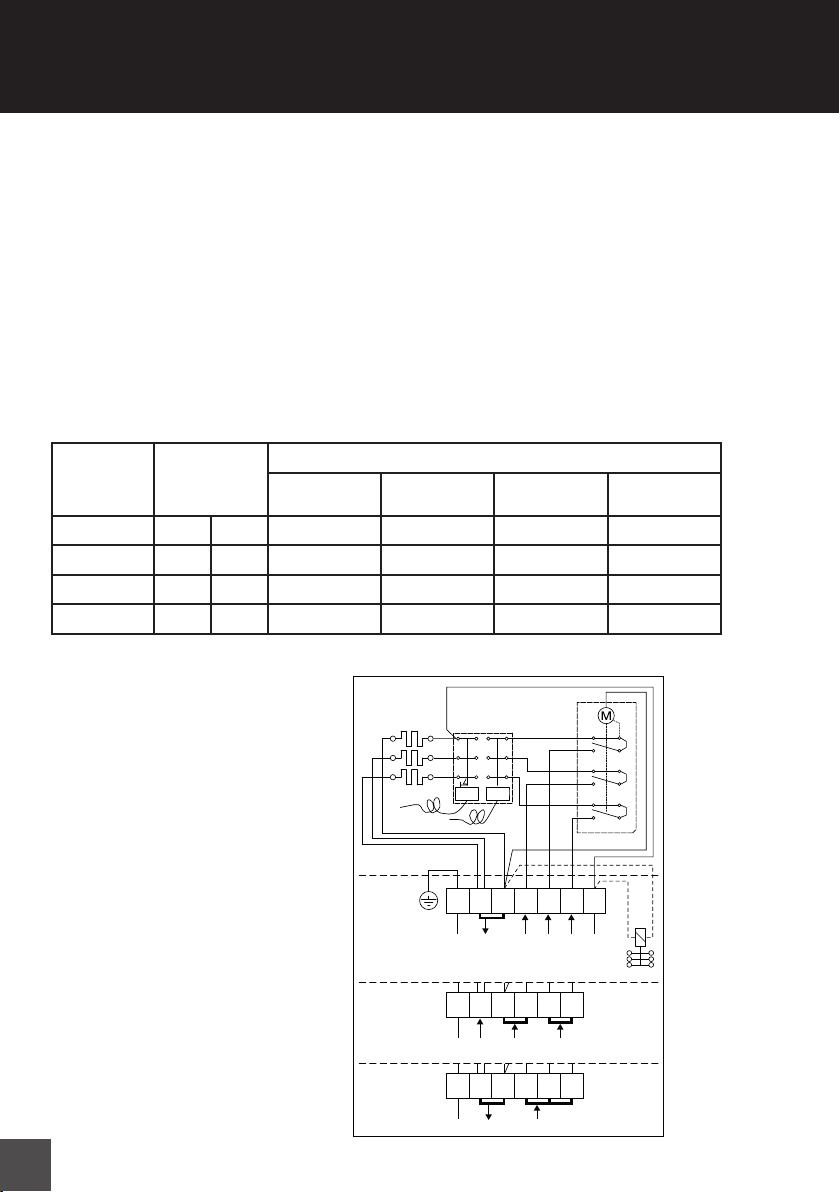

COMMANDE DU CHAUFFAGE ÉLECTRIQUE
REGELEN VAN ELEKTRISCHE VERWARMING
Raccordement électrique
pour Poêle Harvia Vega

9
FR
INFORMATION
Explications généraliste sur le fonctionnement du poële Harvia :
La montée en température du sauna se fait par étapes. Une cabine met en moyenne
30 à 45 minutes pour atteindre une température de 65-70°C. Pendant cette période,
les pierres de lave emmagasinent la chaleur.
Pour atteindre des températures supérieures, il est necessaire d’ajouter de l’eau sur les
pierres. La vapeur ainsi générée permettra une augmentation graduelle et mesurée
de la température.
Allumage et départ différé :
Les poêles Harvia Vega contenus de base dans les packs de saunas Traditionnels
Holl’s vous permettent de démarrer le poêle de manière instantanée ou encore
d’effectuer un départ différé comme suit:
Zone A
fonctionnement de 1 à 4h
Zone B
Départ différé de 0 à 8h
80-90°C
65-70°C
30-45 +5 +5 Min
Préchauffage
Les pierres emmagazinent la chaleur
Augmentation graduelle par ajout d’eau
Les pierres relachent la chaleur

10
MODÈLE RECTANGULAIRE
Étape 1
Étape 2
Étape 3

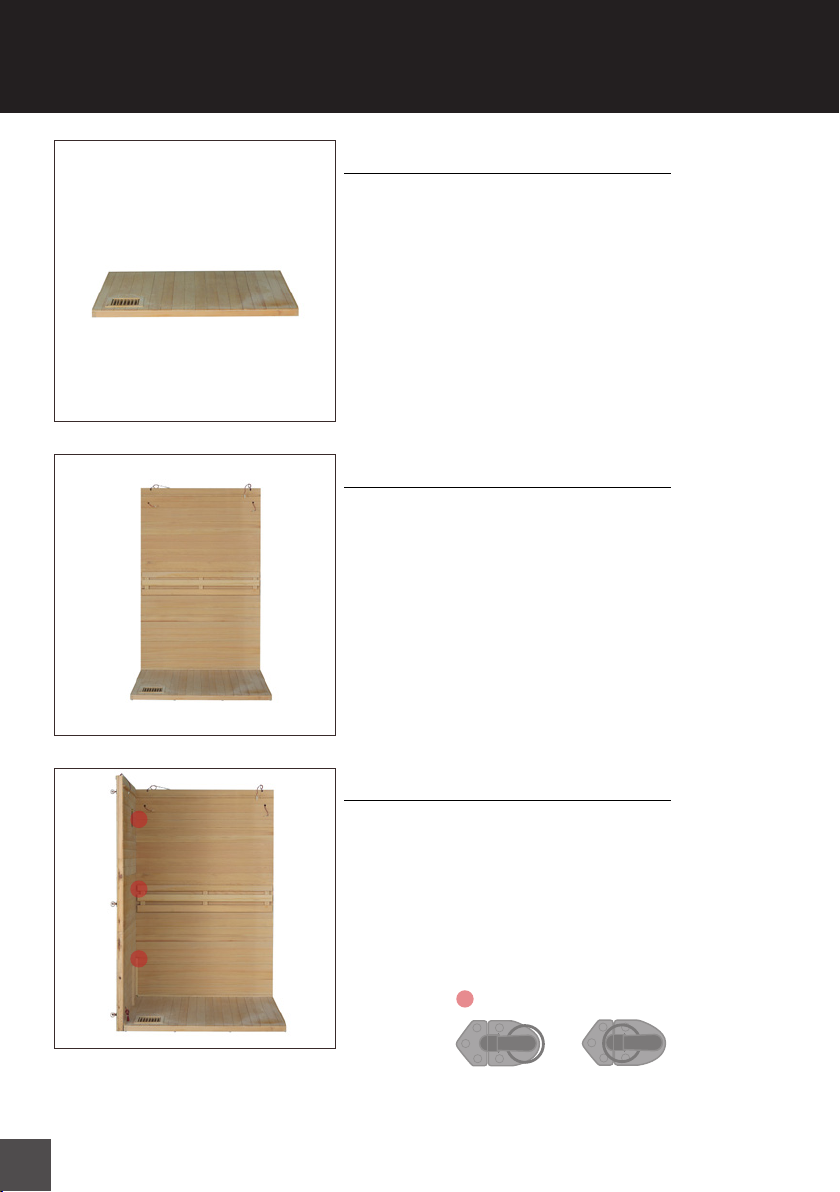

Commencez par positionner le plancher sur le sol à
l’endroit où vous souhaitez installer le sauna.
Installez le panneau arrière dans la rainure du plan-
cher. En veillant à bien maintenir le panneau.
Positionnez le panneau latéral gauche dans la rai-
nure du plancher en vous assurant qu’il s’emboîte
parfaitement au panneau arrière tout en alignant les
boucles.
Finalisez l’assemblage des 2 panneaux à en
verrouillant les boucles.
Boucle ouverte / Boucle verrouillé
+
+
+
+
+
+
+
+
+
+
NEPTUNE 2 - NEPTUNE 3

11
FR
ASSEMBLAGE
Étape 4
Étape 5

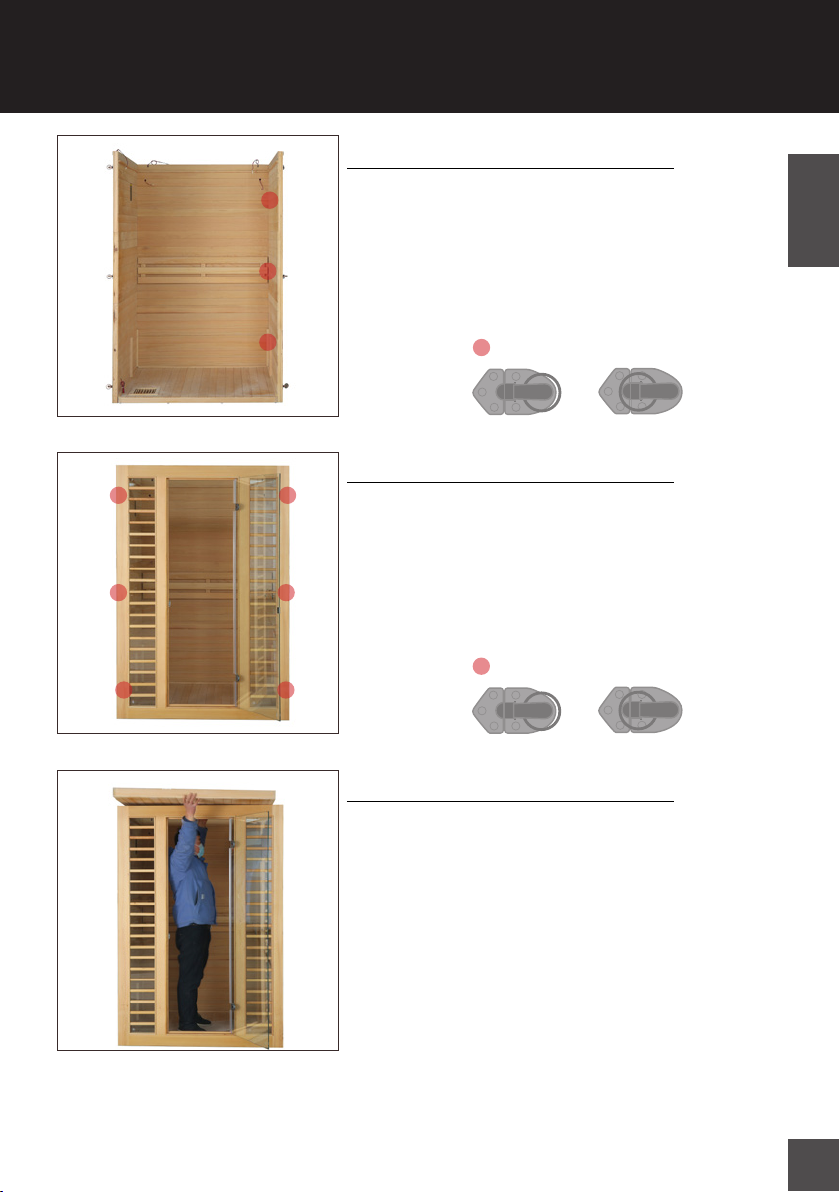

Positionnez le panneau avant dans la rainure du
plancher en vous assurant qu’il s’emboîte parfaite-
ment au panneau latéral gauche. Attention, bien
maintenir la porte fermée lors de la manipulation et
que les boucles soient alignées
Finalisez l’assemblage des 2 panneaux à en
verrouillant les boucles.
Étape 6
Boucle ouverte / Boucle verrouillé
+
+
+
+
+
+
+
+
+
+
NEPTUNE 2 - NEPTUNE 3
Positionnez le panneau avant dans la rainure du
plancher en vous assurant qu’il s’emboîte parfaite-
ment au panneau latéral gauche. Attention, bien
maintenir la porte fermée lors de la manipulation et
que les boucles soient alignées
Finalisez l’assemblage des 2 panneaux à en
verrouillant les boucles.
Boucle ouverte / Boucle verrouillé
+
+
+
+
+
+
+
+
+
+
Positionnez le toit au dessus de la cabine en pren-
nant soin de passer les connections dans les pas-
sages prévus.

12
Étape 7

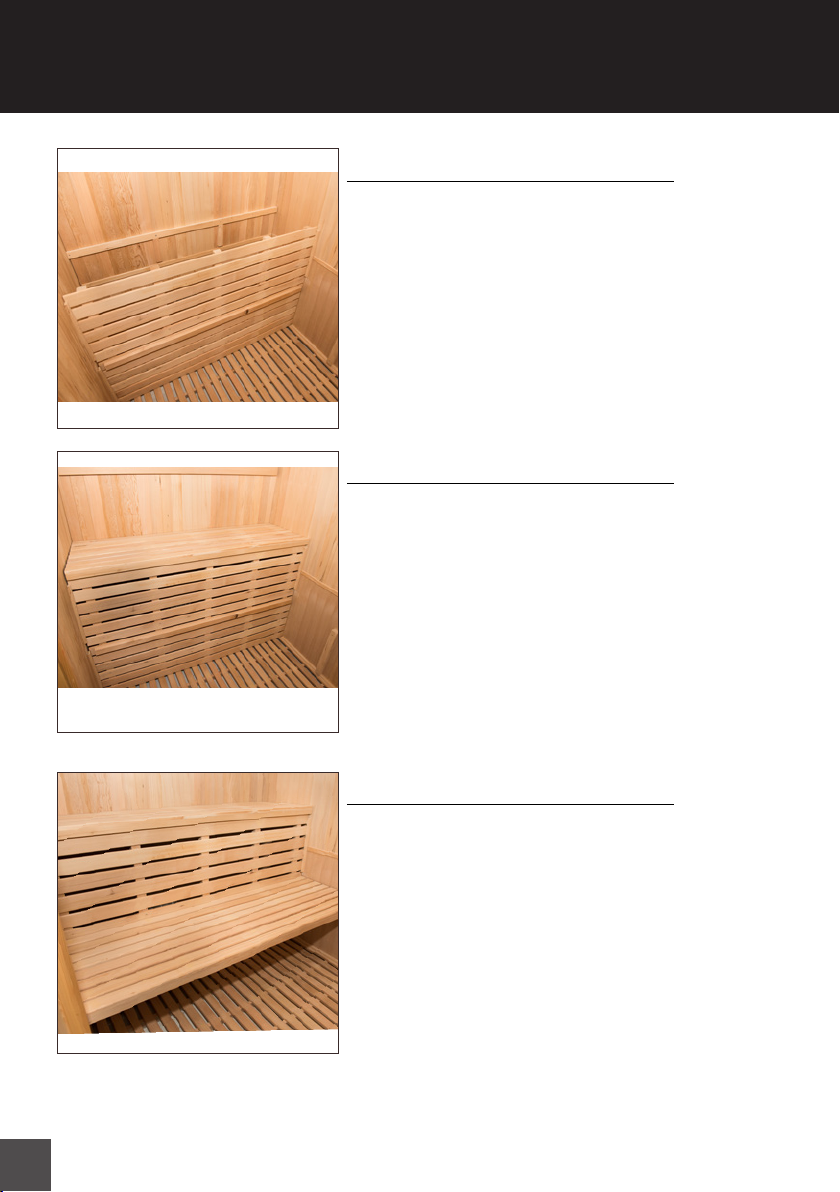

Positionnez l’assise du blanc sur ses supports
Étape 9
Répétez l’opération sur le second luminaire.
Étape 8

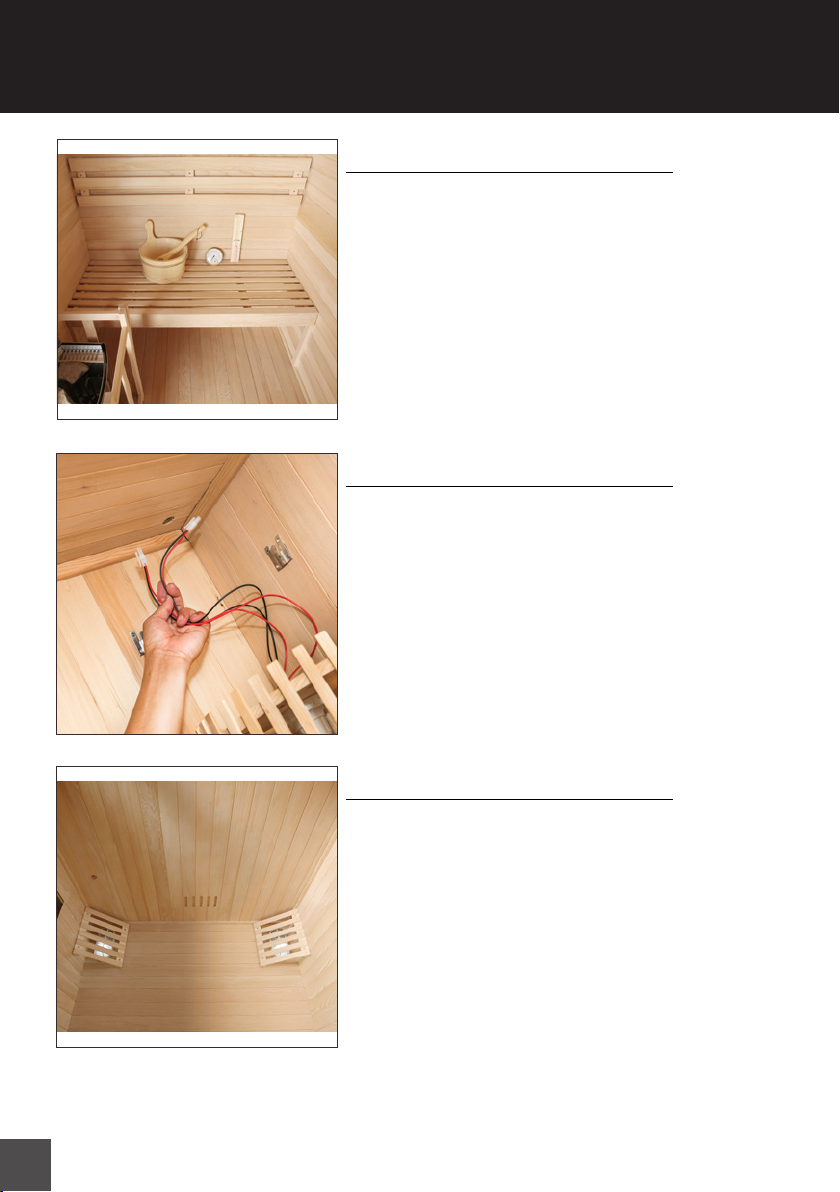

Installez les luminaires hauts en commencant par
inserer les cables de connexion vers le toit.
MODÈLE RECTANGULAIRE
NEPTUNE 2 - NEPTUNE 3

13
FR
Étape 10
Raccordez l’ensemble des luminaires aux câbles
déjà présents sur le toit. Vous devez raccorder les
2 luminaires, les rubans LED pour chromothérapie
ainsi que le luminaire sous le banc.
ASSEMBLAGE
NEPTUNE 2 - NEPTUNE 3
Étape 11
Ajoutez le joint d’étanchéité sur la partie intérieure
de la porte, du coté des charnières si il n’est pas déjà
monté sur la porte
Étape 12
Vissez le support de poêle à l’emplacement prévu.

14
Étape 13
Raccordez le poele électriquement ainsi que les
éléments électriques de la cabine, puis installez le
et ajoutez les pierres sur le dessus de manière homo-
gène.
Ne pas faire tomber de pierre dans le poêle.
Ne pas coincer le pierres entre les résistances.
Les pierres ne doivent pas etre trop serrées, elles
doivent se supporter entre elles sans reposer sur les
résistances.
MODÈLE RECTANGULAIRE
Étape 14
Étape 15
Vous pouvez maintenant installer les accessoires va-
peurs fournis et proter pleinement de votre cabine
vapeur.
Sur l’extérieur de la porte, positionnez la poignée
face aux trous prévus.
Installez les vis par l’intérieur de la porte et xez la poi-
gnée.
NEPTUNE 2 - NEPTUNE 3

15
FR
ASSEMBLAGE

16
MODÈLES ANGULAIRE
Étape 1
Étape 3
Commencez par positionner le plancher sur le sol à
l’endroit où vous souhaitez installer le sauna.
Étape 2
Positionnez le premier panneau arrière à l’extérieur
du plancher.
NEPTUNE 3C
soulever le panneau avec l’encoche
mâle puis l’inserer dans l’encoche
femelle de l’autre panneau. appuyez
vers le bas pour verrouiller.

17
FR
Positionnez le premier panneau avant avec le
panneau arrière et fermer les boucles.
Positionnez le second panneau avant avec le
panneau arrière et fermer les boucles.
Boucle ouverte / Boucle verrouillé
Boucle ouverte / Boucle verrouillé
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
ASSEMBLAGE
Étape 5
Étape 6
Étape 4
NEPTUNE 3C
Attention, le panneau avant
comporte de chaque côté
3 accroches, veillez à ce
que chacune des accroches
s’emboîte correctement.
soulever le panneau avec
l’encoche mâle puis l’inserer
dans l’encoche femelle de l’autre
panneau. appuyez vers le bas
pour verrouiller.

18
Positionnez maintenant la partie verticale du banc
suppérieur dans ses encoches.
Etape 7
Etape 9
Positionnez le banc inférieur, en vériant qu’il s’em-
boite parfaitement aux panneaux latéraux.
Étape 8
Positionnez le support du banc supérieur, en vériant
qu’il s’emboite parfaitement aux panneaux latéraux.
MODÈLES ANGULAIRE
NEPTUNE 3C

19
FR
ASSEMBLAGE
Etape 10
Installez le panneau de toit en vériant qu’il s’em-
boite parfaitement dans l’ensemble des panneaux
latériaux.
Etape 11
Installez le luminaire d’angle en commencant par
inserer les cables de connexion vers le toit.
Etape 12
Raccordez le poele électriquement ainsi que les
éléments électriques de la cabine, puis installez le
et ajoutez les pierres sur le dessus de manière homo-
gène.
Ne pas faire tomber de pierre dans le poêle.
Ne pas coincer le pierres entre les résistances.
Les pierres ne doivent pas etre trop serrées, elles
doivent se supporter entre elles sans reposer sur les
résistances.
Étape 13
Sur l’extérieur de la porte, positionnez la poignée
face aux trous prévus.
Installez les vis par l’intérieur de la porte et xez la poi-
gnée.
NEPTUNE 3C

20
ATTENTION : Débranchez le câble d’alimentation de la cabine avant toute intervention.
MAINTENANCE
Problèmes constatés Raisons possibles Solutions
Le poêle électrique ne
chauffe pas.
Le cordon d’alimentation est débranché Vériez le branchement du cordon d’alimentation
L’alimentation générale est coupée Vériez le bon fonctionnement du tableau élec-
trique et de la prise murale
Le poêle est en sécurité-surchauffe Référez vous au manuel du poêle électrique
Les luminaires du sauna ne
fonctionnent plus
L’ampoule n’est pas bien enclenchée Vériez le support d’ampoule et remplacez-le si
nécéssaire
L’ampoule est défectueuse Remplacez l’ampoule
L’alimentation générale est coupée Vériez le bon fonctionnement du tableau élec-
trique et de la prise murale
