HOLZMANN MASCHINEN MBM 450LRE User manual

MBM 450LRE / MBM 600LRE
MAGNETBOHRMASCHINE
MAGNETIC DRILL
Betriebsanleitung und
Sicherheitshinweise vor
Erstinbetriebnahme lesen
und beachten!
Read the operation manual
carefully before first use.
Ausgabe/Edition: 01.10.2014 – Revision 01 –GBR - DE/EN
DE ORIGINAL BETRIEBSANLEITUNG MAGNETBOHRMASCHINE
EN USER MANUAL MAGNETIC DRILL

INHALT /INDEX
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 2
MAGNETBOHRMASCHINE / MAGNETIC DRILL MBM 450LRE / MBM 600LRE
1INHALT /INDEX
2VORWORT 4
3SICHERHEITSZEICHEN / SAFETY SIGNS 5
4TECHNIK 7
4.1Komponenten...................................................................................................... 7
4.2Technische Daten ................................................................................................ 8
5SICHERHEIT 8
5.1Bestimmungsmäßige Verwendung ...................................................................... 8
5.2Unzulässige Verwendung .................................................................................... 9
5.3Generelle Sicherheitshinweise............................................................................. 9
5.4Produktspezifische Sicherheitswarnungen........................................................ 10
5.5Restrisiken ........................................................................................................ 11
5.6Hinweise für die Inbetriebnahme ...................................................................... 12
6BETRIEB 12
6.1Betriebshinweise............................................................................................... 12
6.2Bedienung ......................................................................................................... 13
6.2.1Die horizontale Arbeitsweise.........................................................................13
6.2.2Die seitliche Arbeitsweise............................................................................. 13
6.2.3Die überkopf Arbeitsweise............................................................................ 13
6.2.1Gewindeschneiden / Links- Rechtslauf ...........................................................13
6.3Die Erdvorrichtung ............................................................................................ 14
7WARTUNG 14
7.1Reinigung.......................................................................................................... 14
7.2Entsorgung........................................................................................................ 15
8FEHLERBEHEBUNG 15
9PREFACE 16
10TECHNIC 17
10.1Components .................................................................................................. 17
10.2Technical Details........................................................................................... 18

INHALT /INDEX
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 3
MAGNETBOHRMASCHINE / MAGNETIC DRILL MBM 450LRE / MBM 600LRE
11SAFETY 18
11.1Intended Use ................................................................................................ 18
11.2Incorrect use................................................................................................. 19
11.3General rules of security ............................................................................... 19
11.4Product specific rules of security .................................................................. 20
11.5Remaining risk factors .................................................................................. 21
11.6Rules of assenbly .......................................................................................... 22
12OPERATION 23
12.1Operation instructions .................................................................................. 23
12.2Operation...................................................................................................... 23
12.2.1The horizontol working method:............................................................... 23
12.2.2Side working method..............................................................................23
12.2.3Working method on the top.....................................................................24
12.2.4Threading / Left Clockwise.......................................................................24
12.3Supplementary specification ......................................................................... 24
12.4Grounding device .......................................................................................... 24
13MAINTENANCE 25
13.1Cleaning........................................................................................................ 25
13.2Disposal ........................................................................................................ 25
14TROUBLE SHOOTING 26
15ERSATZTEILE / SPARE PARTS 27
15.1Ersatzteilbestellung / spare parts order ....................................................... 27
15.2MBM 450LRE ................................................................................................. 28
15.3MBM 600LRE ................................................................................................. 31
16KONFORMITÄTSERKLÄRUNG/CERTIFICATE OF CONFORMITY 34
17GARANTIEERKLÄRUNG 35
18GUARANTEE TERMS 36
19PRODUKTBEOBACHTUNG 37
PRODUCT EXPERIENCE FORM 37

VORWORT
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 4
MAGNETBOHRMASCHINE / MAGNETIC DRILL MBM 450LRE / MBM 600LRE
2VORWORT
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung der Magnetbohrmaschine MBM 450LRE und MBM 600LRE.
Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser
Betriebsanleitung durch die Bezeichnung „Maschine“ ersetzt.
Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden.
Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine
bei, wenn sie an Dritte weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird
Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen
führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte
geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige
Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.
Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung
übernehmen.
Urheberrecht
© 2014
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos
und Abbildungen werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht.
Kundendienstadresse
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel [phone] - 0
Fax [phone] - 4
[email protected]

SICHERHEITSZEICHEN / SAFETY SIGNS
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 5
MAGNETBOHRMASCHINE / MAGNETIC DRILL MBM 450LRE / MBM 600LRE

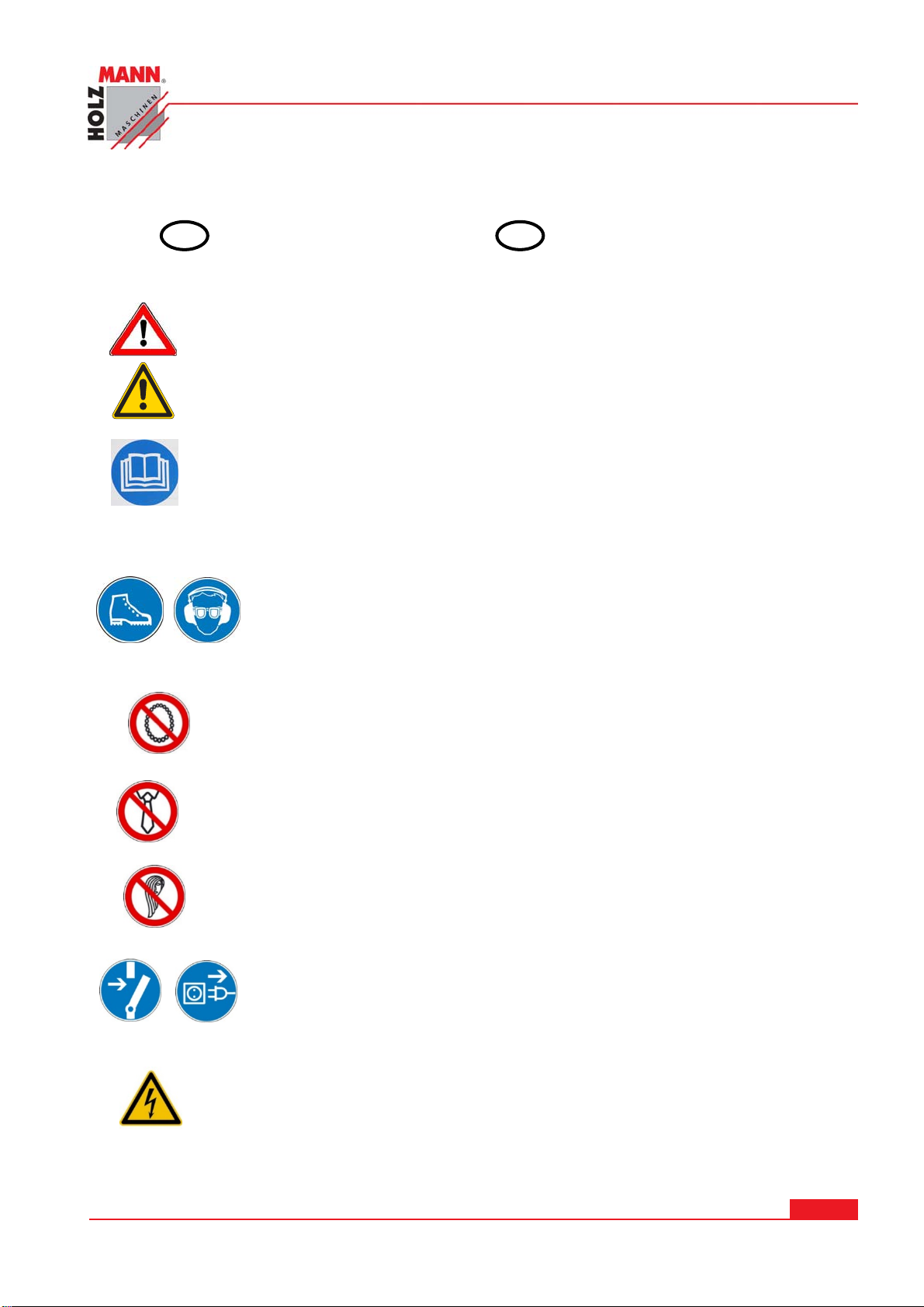

3SICHERHEITSZEICHEN / SAFETY SIGNS
DE SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE EN SAFETY SIGNS DEFINITION OF SYMBOLS
DE WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der
Vorschriften und Hinweise zum Einsatz des Erdbohrers kann zu schweren
Personenschäden und tödliche Gefahren mit sich bringen.
EN ATTENTION! Ignoring the safety signs and warnings applied on the
machine as well as ignoring the security and operating instructions can
cause serious injuries and even lead to death.
DE ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer
Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen
der Maschine gut vertraut um die Maschine ordnungsgemäß zu bedienen und
so Schäden an Mensch und Maschine vorzubeugen.
EN READ THE MANUAL! Read the user and maintenance manual carefully and
get familiar with the controls in order to use the machine correctly and to
avoid injuries and machine defects.
DE SCHUTZAUSRÜSTUNG! Das Tragen von Gehörschutz, Schutzbrille
sowie Sicherheitsschuhen ist Pflicht.
EN PROTECTIVE CLOTHING! The operator is obligated to wear proper
ear protection, safety goggles and safety shoes
DE Bedienung mit Schmuck verboten!
EN Operation with jewelry forbidden!
DE Bedienung mit Krawatte verboten!
EN Operation with tie forbidden!
DE Bedienung mit offenem Haar verboten!
EN Operation with long hair forbidden!
DE Maschine vor Wartung und Pausen ausschalten und Netzstecker
ziehen!
EN Stop and pull out the power plug before any break and engine
maintenance!
DE Gefährliche elektrische Spannung!
EN High voltage!

SICHERHEITSZEICHEN / SAFETY SIGNS
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 6
MAGNETBOHRMASCHINE / MAGNETIC DRILL MBM 450LRE / MBM 600LRE
DE CE-KONFORM - Dieses Produkt entspricht den EG-Richtlinien.
EN EC-CONFORM - This product complies with the EC-directives.
DE Warnung vor rotierenden Teilen!
EN Warning of rotating parts!

TECHNIK
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 7
MAGNETBOHRMASCHINE / MAGNETIC DRILL MBM 450LRE / MBM 600LRE
4TECHNIK

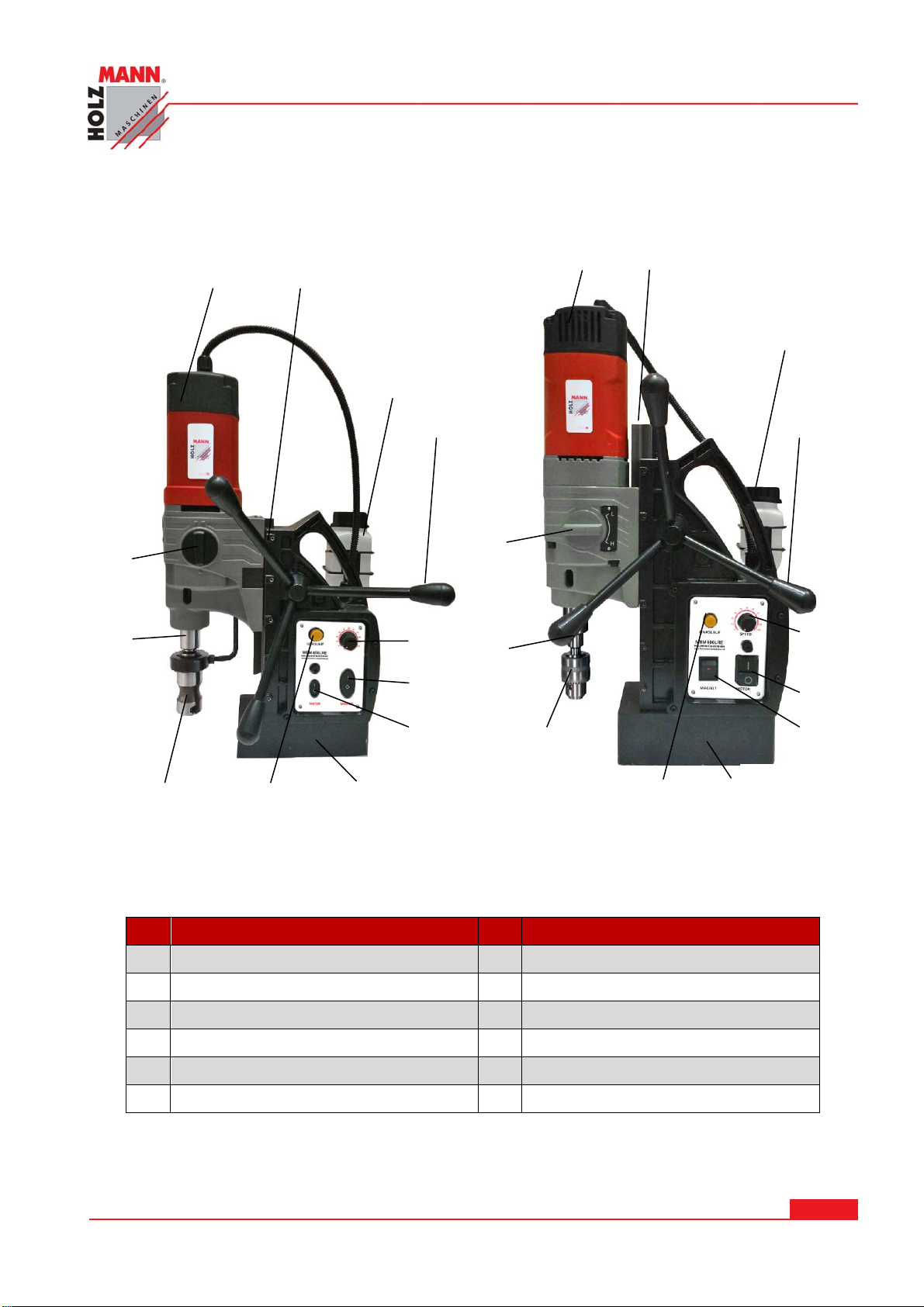

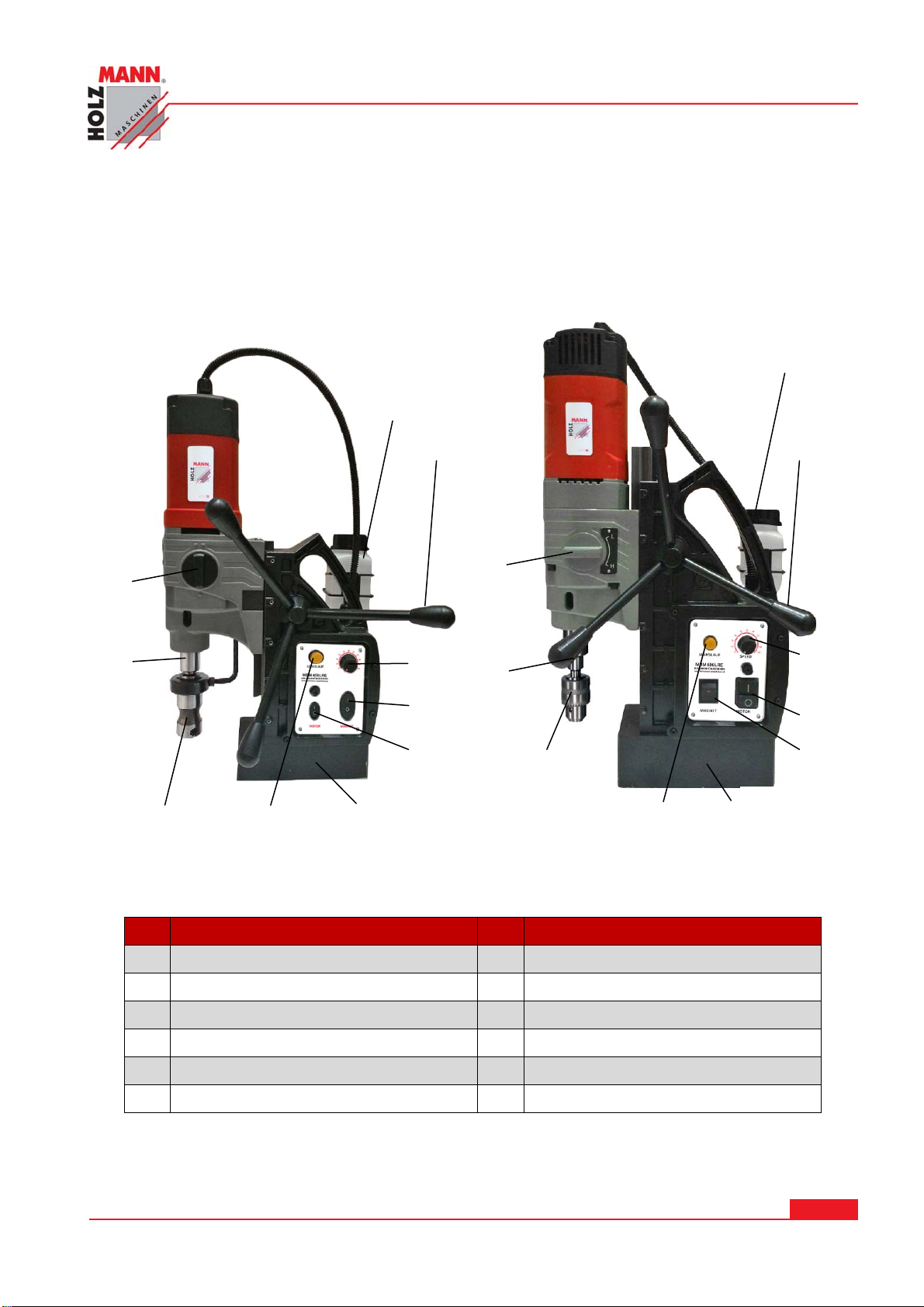

4.1 Komponenten
MBM 450LRE MBM 600LRE
Nr. Bezeichnung Nr. Bezeichnung
1 Ein-Aus-Schalter (Motor) 7 Bohrspindel
2 Ein-Aus-Schalter (Magnet) 8 2-Stufen Geschwindigkeitsschalter
3 Magnet 9 Motor
4 Drehzahlregler 10 Führungsschiene
5 Links-/Rechtslaufschalter 11 Kühlmittelflüssigkeitsbehälter
6 Bohrfutter 12 3-Arm-Hebel
109
8
7
5
4
1
2
3
6
11
12
8
7
6
5
3
2
1
4
12
11
10
9

SICHERHEIT
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 8
MAGNETBOHRMASCHINE / MAGNETIC DRILL MBM 450LRE / MBM 600LRE
4.2 Technische Daten
MBM 450LRE MBM 600LRE
Kernbohrer max. Ø 45mm 60mm
Kernbohrer max. Bohrtiefe 35mm 50mm
S
p
iralbohrer max. Ø 19mm 23mm
S
p
iralbohrer max. Bohrtiefe 110mm 210mm
Gewinde
g
röße max. M18 M18
Senkkopfbohrun
g
bis max. Ø 22mm 32mm
Ma
g
nethaltekraft 15000N 15000N
Leerlaufdrehzahl
(
Stufe L
)
100-250min-1 90-225min-1
Leerlaufdrehzahl (Stufe H) 180-450min-1 160-405min-1
Abmessun
g
en Ma
g
netfuß 170x80x50mm 205x107x68mm
Abstand Schnellwechselhalter zu Boden
p
latte max.
240mm 330mm
Aufnahme Weldonschaft
MK2 MK3
Motorleistun
g
1650W 2080W
Netzspannun
g
230V / 50Hz 230V / 50Hz
Netto
g
ewicht 13kg 26kg
Für Kern- & Gewindebohrungen.
Ideal für die Bearbeitung großer unhandlicher Stahlwerkstücke - überall dort wo herkömmliche
Bohrmaschinen und Akkuschrauber unzureichend sind.
Ermöglicht die mobile Bearbeitung von Werkstücken unter präziser Führung
Auch für senkrecht Bohrungen - effektiv und genau.
Durch Aktivierung des Elektromagneten kann die Bohrmaschine auf jedem Stahlteil und in
jeder Lage befestigt werden. Kein Verrutschen!
Auch für das Arbeiten über Kopf geeignet - der Magnet gibt dafür die nötige Sicherheit.
Gerne eingesetzt im Baugewerbe, Brückenbau und Schiffsbau.
Multifunktionales Gerät mit Vor- und Rücklauf, einstellbarer Geschwindigkeit, Drehzahlregelung
und Gewindeschneideinrichtung.
5SICHERHEIT
5.1 Bestimmungsmäßige Verwendung
Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend
beseitigen lassen!
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder
unwirksam zu machen!
Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:

SICHERHEIT
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 9
MAGNETBOHRMASCHINE / MAGNETIC DRILL MBM 450LRE / MBM 600LRE
Bohren, Aufbohren und Gewindeschneiden in magnetischem Metall.
Werkstoff nur mit geeignetem Bohrer bearbeiten!
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwortung
oder Garantieleistung.
WARNUNG
Verwenden Sie nur für die Maschine zulässige Bohrer!
Verwenden Sie nie schadhafte Bohrer!
Benutzen Sie die Maschine niemals mit defekten oder ohne montierte
trennende Schutzeinrichtung
HÖCHSTE VERLETZUNGSGEFAHR!
5.2 Unzulässige Verwendung
Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung angegebenen
Grenzen ist nicht zulässig.
Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist unzulässig;
Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
Etwaige Änderungen in der Konstruktion der Maschine sind verboten.
Eine Überlastung der Maschine ist nicht zulässig.
Der Betrieb der Maschine ohne Kühlflüssigkeit ist verboten.
Der Betrieb der Maschine mit unzureichender Ölung/Schmierung ist verboten.
Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anweisungen
dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
5.3 Generelle Sicherheitshinweise
Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden,
sind umgehend zu erneuern!
Arbeiten Sie nur in sauberer, aufgeräumter Umgebung. In unordentlicher Umgebung passieren
Unfälle mit größerer Wahrscheinlichkeit.
Lassen Sie dynamoelektrische Maschinen nicht von Wind oder Regen beschädigen. Arbeiten Sie
nicht in feuchten oder dunklen Orten. Arbeiten Sie nicht in der Nähe von entflammbaren Gasen
oder Flüssigkeiten
Im Falle eines Stromschlags: Berühren Sie keine geerdeten Objekte wie Rohrleitungen,
Wärmeleitungen, Kühlschrank, wenn Sie dynamoelektrische Geräte bedienen.
Halten Sie Fremde und Kinder von Ihrer Werkstatt fern.
Bewahren Sie Ihre Werkzeuge sorgfältig auf: Nicht benutzte Werkzeuge sollten in trockenen,
hohen Plätzen verstaut sein, unerreichbar für Kinder. Am besten in einem verschließbaren
Koffer aufbewahren.
Riskieren Sie keine Überladung: Benutzen Sie Maschinen nur mit den auf den Maschinen
etikettierten Geschwindigkeiten und Auslastungen.
Wählen Sie die richtigen Werkzeuge: Beenden Sie keine beschwerlichen Arbeiten mit kleinen
Werkzeugen.
Kleiden Sie sich richtig: Keine weite Kleidung oder Schmuck, der sich in der Maschine
verfangen könnte. Tragen rutschfeste Gummischuhe, wenn Sie draußen arbeiten. Sollten Sie
lange Haare haben, tragen Sie einen Sicherheitshelm.
Tragen Sie Sicherheitsbrillen.

SICHERHEIT
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 10
MAGNETBOHRMASCHINE / MAGNETIC DRILL MBM 450LRE / MBM 600LRE
Schützen Sie die Kabel. Heben Sie keine dynamoelektrischen Werkzeuge mit Kabeln. Ziehen
Sie zum Ausstecken nicht am Kabel. Halten Sie Kabel von Hitze, öligen Flüssigkeiten und
scharfen Kanten fern.
Fixieren Sie ihr Werkstück mit Klemmen oder Schraubstöcken bevor Sie die Maschine
benutzen. Dies ist sicherer als es mit den Händen zu halten, die nun die Maschine besser
bedienen können.
Achten Sie darauf, einen sicheren Stand zu haben. Halten Sie Ihren Körper in Gleichgewicht.
Säubern und schleifen Sie die Werkzeuge, wenn nötig, um sicherzugehen, dass diese voll
funktionstüchtig sind. Schmieren Sie das Zubehör und tauschen Sie es aus – in regelmäßigen
Abständen – wie in der Bedienungsanleitung angegeben. Kontrollieren Sie die Kabel
rechtzeitig. Tauschen Sie diese aus, sollten Sie beschädigt sein. Säubern Sie die Handgriffe von
Werkzeugen und halten Sie sie trocken und frei von Öl.
Schalten Sie den Strom ab, wenn Sie eine Pause machen oder Teile austauschen wollen.
Entfernen Sie Schraubenschlüssel, bevor Sie die Maschine benutzen.
Sollten Sie falsch starten: Legen Sie Ihre Hände nicht auf den Ein/Aus-Schalter, wenn Sie das
Werkzeug benutzen, welches mit der Stromquelle verbunden ist. Der Schalter muss auf „Aus“
stehen, bevor Sie das Werkzeug mit der Stromquelle verbinden.
Benutzen Sie spezielle Verlängerungskabel für draußen, wenn Sie draußen arbeiten.
Seien Sie wachsam: Benützen Sie die Maschine nicht, wenn Sie müde oder nicht nüchtern
sind.
Überprüfen Sie auf kaputte Teile oder Zubehör. Überprüfen Sie, ob die beweglichen Teile
richtig laufen oder die Bedienung beeinflussen. Lassen Sie beschädigte Teile in Servicezentren
auswechseln. Lassen Sie Schalter von Technikern reparieren, sollten diese nicht funktionieren.
Es ist möglich, dass Teile kaputt werden, wenn diese nicht von der ursprünglichen Firma sind.
Achten Sie auf den elektrischen Druck (nachzulesen auf dem Schild auf der Maschine). Ist
dieser zu hoch, begeben Sie sich in Gefahr, außerdem können Teile kaputt werden. Ist dieser
zu niedrig, kann der Motor beschädigt werden.
5.4 Produktspezifische Sicherheitswarnungen
Lesen und verstehen Sie diese Anweisungen bezüglich der Magnetbohrmaschine. Der
Anwender muss eine technische Einweisung durchgemacht haben, bevor er mit der Maschine
arbeitet.
Überprüfen Sie die Spannung vor der Verwendung. Die Betriebsspannung darf nicht um mehr
als 5% von der vorgeschriebenen Spannung abweichen. Wenn es den Wert überschreitet,
riskieren Sie das Durchbrennen des Motors und einen Kriechstrom-Unfall.
Der Anwender muss einen Sicherheitshelm, isolierte Handschuhe und Arbeitskleidung tragen
(weite, lose Kleidung muss vermieden werden). Außerdem darf kein herunterhängender
Schmuck oder sonstiges getragen werden, lange Haare müssen zusammengebunden werden,
um ein Einwickeln in die Maschine zu verhindern.
Achten Sie darauf, dass kein Wasser oder Dinge, die den Luftfluss behindern, in den Motor
eindringen, um ein Überhitzen und Durchbrennen des Motors zu verhindern
Gehen Sie sicher, dass sich durch das Bohren keine Gefahr ergibt (z.B. durch Stromleitungen
oder Gas).
Verwenden Sie die Magnetbohrmaschine nicht in gefährlichen Umgebungen, vor allem nicht in
entflammbaren oder explosiven Umgebungen. Der Arbeitsplatz muss gut beleuchtet, sauber
und ordentlich sein.
Starten Sie die Maschine stets ohne Last. Gehen Sie sicher, dass die Maschine stabil steht, um
ein Herunterfallen zu verhindern.
Die Stromleitung sollte für die in der Anleitung angegebenen Gummikabel passen. Achten Sie
darauf, dass das Erdungskabel mit der Erde verbunden ist.
Trennen Sie die Maschine vom Stromnetz, bevor Sie sie bewegen oder umstellen.

SICHERHEIT
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 11
MAGNETBOHRMASCHINE / MAGNETIC DRILL MBM 450LRE / MBM 600LRE
Heben Sie den Magnetbohrer hoch, wenn Sie die Maschine bewegen oder umstellen, um ihn zu
schützen.
Instandhaltung: Originalteile sorgen dafür, dass die Maschine optimal arbeitet.
Die Magnetbohrmaschine muss mit einm Sicherheitsgurt ausgerüstet sein. Wenn Sie erhoben
arbeiten, ziehen Sie diesen fest. (Warnung: Das Unternehmen haftet nicht für Schäden wegen
Nichtsicherung der Maschine).
Im Falle einer Verbrennung der Leiterplatte oder der Magnethalterung, ziehen Sie nicht den
Stecker.
Arbeitsbereich und Boden rund um die Maschine sauber und frei von Öl, Fett,
Kühlflüssigkeit und Materialresten halten!
Für eine ausreichende Beleuchtung im Arbeitsbereich der Maschine sorgen!
Die Maschine nicht im Freien verwenden!
Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten,
Alkohol oder Drogen ist das Arbeiten an der Maschine verboten!
Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren Schmuck,
weite Kleidung, Krawatten oder langes, offenes Haar.
Lose Objekte können sich in rotierenden und bewegenden Objekten verfangen
und zu schweren Verletzungen führen!
Bei Arbeiten an der Maschine geeignete Schutzausrüstung
(Schutzbrille, Gehörschutz, Schutzmaske…) tragen!
Vor Wartungsarbeiten oder Einstellarbeiten ist die Maschine von der
Spannungsversorgung zu trennen! Vor dem Trennen der
Spannungsversorgung den Hauptschalter ausschalten (OFF).
Verwenden Sie das Netzkabel nie zum Transport oder zur Manipulation der
Maschine!
HINWEIS
Verhalten im Notfall
Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten nach
DIN 13164 griffbereit vorhanden sein. Leiten Sie die der Verletzung entsprechend
notwendigen Erste-Hilfe-Maßnahmen ein. Wenn Sie Hilfe anfordern, machen Sie
folgende Angaben:
1. Ort des Unfalls 2. Art des Unfalls
3. Zahl der Verletzten 4. Art der Verletzungen
5.5 Restrisiken
Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwendung
sind folgende Restrisiken zu beachten:
Verletzungsgefahr für die Hände/Finger während dem Betrieb.
Haare und lose Kleidung etc. können erfasst und aufgewickelt werden! Schwere
Verletzungsgefahr! Sicherheitsbestimmungen bzgl. Arbeitskleidung unbedingt beachten.
Verletzungsgefahr durch Kontakt mit spannungsführenden Bauteilen.
Verletzungsgefahr für das Auge durch herumfliegende Teile, auch mit Schutzbrille.

BETRIEB
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 12
MAGNETBOHRMASCHINE / MAGNETIC DRILL MBM 450LRE / MBM 600LRE
Gefahr durch Freisetzen von chemischen Partikeln im zu bearbeitenden Material, die
krebserregend oder sonst für die Gesundheit schädlich sind.
Diese Risiken können reduziert werden, wenn alle Sicherheitsbestimmungen angewendet werden,
die Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und
von entsprechend geschultem Fachpersonal bedient wird. Trotz aller Sicherheitsvorrichtungen ist
und bleibt ihr gesunder Hausverstand und Ihre entsprechende technische Eignung/Ausbildung zur
Bedienung einer Maschine wie der der wichtigste Sicherheitsfaktor.
5.6 Hinweise für die Inbetriebnahme
Gehen Sie sicher, dass der EIN/AUS Schalter auf „AUS“ steht und der Stecker gezogen ist,
bevor Sie die Maschine anbringen oder demontieren.
Drehen Sie den 3- Arm Handhebel und prüfen Sie dabei, ob sich Bohrspindel reibungsfrei nach
oben und unten bewegen lässt.
Sollte die Bohrspindel klemmen, lockern sie die Knebelschrauben der Führung.
Vergewissern sie sich dass der Magnetbohrer stets geschärft ist.
Verlegen Sie das Stromkabel hinter der Maschine, halten Sie es vom Bohrer fern.
Sämtliche Schalter der Bohrmaschine müssen vor dem Anschließen an die Stromversorgung
auf „Aus“ stehen.
Ziehen Sie den Sicherheitsgurt fest.
6BETRIEB
6.1 Betriebshinweise
Montieren sie den (Kernloch-) Bohrer fachgerecht.
Stecken sie die Maschine an das Versorgungsnetz und kontrollieren sie das Elektrokabel auf
Unversehrtheit
Stellen sie die Maschine auf das zu bearbeitende Werkstück und Schalten sie den
Elektromagneten ein. Die optimale Haltekraft erzielen sie nur wenn das Werkstück dicker als
20mm ist. Achten sie darauf dass sich auf der Aufstellfläche kein Schmutz befindet.
Schalten sie die Maschine ein und regulieren sie die Drehgeschwindigkeit des Bohrers mit dem
Drehzahlregler.
Betätigen sie den 3-Arm Hebel nach unten und bohren sie mit Gefühl in das Werkstück.
Achten sie darauf, dass der Späneabfluss sachgemäß vor sich geht und entfernen sie die
Späne mit einem Spänehaken.
Gegebenfalls kühlen sie die Bohrstelle mit Kühlemulsion indem sie den Durchflusshahn am
Schlauch entsprechend aufdrehen. Der Kühlmitteldurchfluss kann durch die Stellung des
Hahnes geregelt werden.
Nachdem das Loch gebohrt ist, drehen sie den 3-Armhebel nach oben und achten sie darauf,
dass die Maschine bei diesem Vorgang noch läuft.
Nachdem sich der Bohrer wieder in der obersten Position befindet können sie die Maschine
wieder abstellen.
Sollte die Maschine durch Überlastung überhitzen, lassen sie die Maschine für eine Weile
abkühlen, damit sie diese wieder in Betrieb nehmen könne.
Sollte sich der Bohrer beim Bohren durch zu starkes Drücken des 3-Arm Hebels festfressen,
schalten die Maschine aus und stellen sie die gegenläufige Drehrichtung ein. Schalten sie dann
die Maschine wieder ein damit sich der Bohrer lösen lässt. Sollte der Lösevorgang so nicht
erreicht werden stecken sie die Maschine aus und versuchen sie durch manuelles Drehen
(HANDSCHUHE Verwenden!) diesen aus der geklemmten Position zu bringen.

BETRIEB
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 13
MAGNETBOHRMASCHINE / MAGNETIC DRILL MBM 450LRE / MBM 600LRE
6.2 Bedienung
ACHTUNG: Ohne Betätigung des Magnetschalters kann der Motorlauf nicht gestartet werden !
6.2.1 Die horizontale Arbeitsweise
a. Magnetbohrmaschine an das Stromnetz anschliessen.
b. Stellen Sie den Magnetbohrmaschine auf das Werkstück. (Hinweis: Die Oberfläche wo der
Magnet aufgestellt wird muss sauber, ordentlich und frei von Spänen usw. sein)
c. Aktivieren Sie den Magneten mit Schalter (2).
d. Das Bohrfutter oder die Kernlochbohreraufnahme in die Konusaufnahme einsetzen.
e. Mit dem 2 Stufen Geschwindigkeitsschalter (8) VOR Einschalten der Maschine den
gewünschten Drehzahlbereich (Ioder II) einstellen.
ACHTUNG: Den 2 Stufen Geschwindigkeitsschalter während dem Lauf nicht betätigen!
f. Die Bohrmaschine mit Schalter (1) starten und die Drehzahl mit dem stufenlosen
Drehzahlregler (4) regeln.
g. Nach dem Arbeiten den Motorlauf stoppen und den Magnet ausschalten.
6.2.2 Die seitliche Arbeitsweise
Anmerkung: Diese Betriebsweise erfordert das Zusammenarbeiten von zwei Maschinenbedienern.
Einer zum Bohren und einer zum Sichern.
a. Stecken Sie den Stecker in die Steckdose.
b. Heben Sie die Magnetbohrmaschine in Position und aktivieren sie den Magneten um die
Maschine an der Position zu fixieren.
c. Befestigen Sie ein Sicherungsseil an der Maschine und einer fixen stationären Verankerung um
die Maschine bei einem unvorhergesehenen Ablösen (Stromausfall usw) des Magneten gegen
einen Fall zu sichern. (Anmerkung: Ziehen Sie es nicht zu fest, um Platz für die Regulierung
des Bohrgeräts zu lassen)
d. Befolgen Sie 6.2.1
e. Nach verrichteter Arbeit, kann das Sicherungsseil wieder entfernt werden und die Maschine
durch Lösen des Magnetes aus seiner Lage entfernt werden.
f. in dieser Arbeitsweise kann die Kühlung nicht verwendet werden.
6.2.3 Die überkopf Arbeitsweise
Anmerkung: Diese Betriebsweise erfordert das Zusammenarbeiten von zwei Maschinenbedienern.
Einer zum Bohren und einer zum Sichern.
gehen sie analog zum vorhin beschriebenen Punkt vor.
6.2.1 Gewindeschneiden / Links- Rechtslauf
Den Linkslauf-Tastschalter (5) gedrückt halten und den EIN / AUS Schalter (1) betätigen.
Nach ca. 5Sek. startet der Linkslauf. Bei Loslassen des Linkslauf-Tastschalter (5) wird nach
ca. 5Sek. auf Rechtslauf geschaltet.
Bei laufendem Motor wird durch Drücken des Tastschalter (5) -ca. 5Sekunden- automatisch
auf Linkslauf umgeschaltet. Mit dem Loslassen wird nach ca. 5Sekunden wieder auf Rechtslauf
geschaltet.

WARTUNG
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 14
MAGNETBOHRMASCHINE / MAGNETIC DRILL MBM 450LRE / MBM 600LRE
6.3 Die Erdvorrichtung
Achten sie darauf, dass die Maschine bzw. das Werkstück geerdet ist.
7WARTUNG
ACHTUNG
Vor Wartungsarbeiten Maschine ausschalten und den Netzstecker
ziehen!
Sachschäden und schwere Verletzungen durch unbeabsichtigtes
Einschalten der Maschine werden so vermieden!
Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung
unterziehen muss.
Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend
beseitigen lassen.
HINWEIS
Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufrieden stellendes
Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und
Verletzungen führen.
Reparaturen die spezielle Fachkenntnisse erfordern, sollten nur von autorisierten Service
Centern durchgeführt werden.
Unsachgemäßer Eingriff kann das Gerät beschädigen oder Ihre Sicherheit
gefährden.
Prüfen Sie regelmäßig, ob die Warn- und Sicherheitshinweise an der Maschine vorhanden und in
einwandfrei leserlichem Zustand sind.
Prüfen Sie vor jedem Betrieb den einwandfreien Zustand der Sicherheitseinrichtungen!
Bei Lagerung der Maschine darf diese nicht in einem feuchten Raum aufbewahrt werden und
muss gegen den Einfluss von Witterungsbedingungen geschützt werden.
Vor der ersten Inbetriebnahme, sowie nachfolgend alle 100 Arbeitsstunden alle beweglichen
Verbindungsteile (falls erforderlich vorher mit einer Bürste von Spänen und Staub reinigen) mit e
7.1 Reinigung
Nach jeder Inbetriebnahme muss die Maschine und alle ihre Teile gründlich gereinigt werden.
Befreien Sie die Maschine regelmäßig nach der Arbeit von Spänen und Bohrmehl.
HINWEIS
Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder
Scheuermitteln führt zu Sachschäden an der Maschine!
Daher gilt: Bei der Reinigung nur Wasser und wenn notwendig milde
Reinigungsmittel verwenden!

FEHLERBEHEBUNG
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 15
MAGNETBOHRMASCHINE / MAGNETIC DRILL MBM 450LRE / MBM 600LRE
Blanke Flächen der Maschine gegen Korrosion mit handelsüblichen Mitteln imprägnieren
7.2 Entsorgung
Entsorgen Sie Ihre Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen
Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten.
Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder gleichwertiges Gerät
kaufen, ist dieser verpflichtet, Ihre alte fachgerecht zu entsorgen.
Das Produkt ist gemäß der REACH-Verordnung (EG-1907-2006) hergestellt.
8FEHLERBEHEBUNG
BEVOR SIE DIE ARBEIT ZUR BESEITIGUNG VON DEFEKTEN BEGINNEN, TRENNEN SIE
DIE MASCHINE VON DER STROMVERSORGUNG.
Fehler Mögliche Ursache Behebung
Der Magnet bringt keine
Kraft Schalter defekt Schalter reparieren
Stromversorgung ausgeschaltet Stromversorgung kontrollieren
Sicherung defekt Sicherung am Bedienfeld
wechseln
Schaltschütz defekt Schaltschütz wechseln oder
reparieren
Platine defekt Platine wechseln
Der Bohrer dreht sich nicht Schalter defekt Schalter reparieren
Kohlebürsten defekt Kohlebürsten wechseln
Motor defekt Motor reparieren oder wechseln
Der 3-Arm-Hebel lässt sich
nicht drehen Führung festgefressen Führung wechseln oder, falls möglich reparieren
Führung klemmt Fixierschraube lockern
Der Magnet erzielt nur
wenig magnetische Kraft. Materialdicke <20mm
Oberfläche verschmutzt Oberfläche reinigen
Der Bohrer bohrt ein
elliptisches Loch Bohrer stockt , Befestigung ist locker Maschine neu vertikal einrichten und Befestigung
anziehen
Oberfläche nicht plan Oberfläche plan schleifen
VIELE POTENTIELLE FEHLERQUELLEN LASSEN SICH BEI FACHGEMÄSSEM ANSCHLUSS
AN DAS SPEISESTROMNETZ IM VORHINEIN AUSSCHLIESSEN.
HINWEIS
Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen diese
ordnungsgemäß zu verrichten, oder besitzen sie die vorgeschriebene
Ausbildung dafür nicht, ziehen sie immer eine Fachwerkstätte zum Beheben
des Problems hinzu.

PREFACE
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 16
MAGNETBOHRMASCHINE / MAGNETIC DRILL MBM 450LRE / MBM 600LRE
9PREFACE
Dear Customer!
This manual contains information and important instructions for the installation and correct use of
the magnetic drill MBM 450LRE and MBM 600LRE.
Following the usual commercial name of the device (see cover) is substituted in this manual with
the name "machine".
This manual is part of the product and shall not be stored separately from the product. Save it for
later reference and if you let other people use the product, add this instruction manual to the
product.
Please read and obey the security instructions!
Before first use read this manual carefully. It eases the correct use of the product and
prevents misunderstanding and damages of product and the user’s health.
Due to constant advancements in product design, construction pictures and content may diverse
slightly. However, if you discover any errors, inform us please.
Technical specifications are subject to changes!
Please check the product contents immediately after receipt for any eventual transport
damage or missing parts.
Claims from transport damage or missing parts must be placed immediately after initial
product receipt and unpacking before putting the product into operation.
Please understand that later claims cannot be accepted anymore.
Copyright
© 2014
This document is protected by international copyright law. Any unauthorized duplication,
translation or use of pictures, illustrations or text of this manual will be pursued by law.
Court of jurisdiction is the Landesgericht Linz or the competent court for 4170 Haslach, Austria!
CUSTOMER SERVICE CONTACT
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel [phone] - 0
Fax [phone] – 4
[e-mail]

TECHNIC
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 17
MAGNETBOHRMASCHINE / MAGNETIC DRILL MBM 450LRE / MBM 600LRE
10 TECHNIC
10.1 Components
MBM 450LRE MBM 600LRE
No. Specification No. Specification
1 On-Off-switch (motor) 7 Spindel
2 On-Off-switch (magnet) 8 Speed switch (low/high)
3 Magnet 9 Motor
4 Speed governor 10 Slipper guide
5 Left / rigt-switch 11 Coolant liquid container
6 Chuck 12 3-arm-lever
8
7
5
4
1
2
3
6
11
12
8
7
6
5
3
2
1
4
12
11

SAFETY
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 18
MAGNETBOHRMASCHINE / MAGNETIC DRILL MBM 450LRE / MBM 600LRE
10.2 Technical Details
MBM 450LRE MBM 600LRE
Hole drillin
g
max. Ø 45mm 60mm
Hole drillin
g
max. drill de
p
th 35mm 50mm
Twist drillin
g
max. Ø 19mm 23mm
Twist drillin
g
max. drill de
p
th 110mm 210mm
Max. tappin
g
diameter M18 M18
Countersunk drillin
g
max. Ø 22mm 32mm
Ma
g
netic adhesion 15000N 15000N
Idle s
p
eed
(
Low
)
100-250min-1 90-225min-1
Idle speed (Hi
g
h) 180-450min-1 160-405min-1
Dimensions ma
g
netic base 170x80x50mm 205x107x68mm
Distance
q
uick release tool holder to base max
240mm 330mm
Arbor welden shank MT2 MT3
Motor power 1650W 2080W
Volta
g
e 230V / 50Hz 230V / 50Hz
Net wei
g
ht 13kg 26kg
For drilling core & threaded holes.
Ideal for handling huge bulky steel workpieces - where drill press and electric hand drills are
inadequate.
Offers high mobilitity for working with big workpieces.
Also for vertical drills - convenient and small,can reduce work force and improve the machining
accuracy and effienciency
By activating the electromagnet the machine can be mounted on every steel part and in any
position. No slipping!
Also suitable for overhead work - the magnet provide the necessary security.
Widely used in the building, bridge building,and ship building industries usw.
The machine offers verious functions - forward reversal, adjustable velocity, speed regulation
and tapping function.
11 SAFETY
11.1 Intended Use
The machine must only be used for its intended purpose! Any other use is deemed to be a case of
misuse.
To use the machine properly you must also observe and follow all safety regulations, the
assembly instructions, operating and maintenance instructions lay down in this manual.
All people who use and service the machine have to be acquainted with this manual and must be
informed about the machine's potential hazards.
It is also imperative to observe the accident prevention regulations in force in your area.

SAFETY
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 19
MAGNETBOHRMASCHINE / MAGNETIC DRILL MBM 450LRE / MBM 600LRE
The same applies for the general rules of occupational health and safety.
The machine is used for:
Drilling, threading in magnetic metal.
Any manipulation of the machine or its parts is a misuse, in this case HOLZMANN-
Machines and its sales partners cannot be made liable for ANY direct or indirect
damage.
Even when the machine is used as prescribed it is still impossible to eliminate certain residual risk
factors.
WARNING
Use only drills allowable for this machine!
Never use a damaged drill!
Use the machine never with defective or without mounted guard
HIGHEST RISK OF INJURY!
11.2 Incorrect use
Operation of the machine that doesn’t agree with this manual is forbidden!
Operation without the safety devices is not allowed.
You mustn’t remove the safety devices!
Incorrect is the usage for materials which aren’t mentioned in this manual.
Changes of the machine’s construction are forbidden.
11.3 General rules of security
Keep the workshop clean: It’s easy to cause accidents if the workshop is in mess.
Notice working environment: Don’t let dynamoelectric tools be damaged by wind or rain. Don’t
work in humid and darksome places. Don’t work in places with flammable gas or liquid.
In case of being electrocuted: Don’t make your body touch those grounded objects such as
conduit, caliduct, fridge when using dynamoelectric tools.
Don’t allow strangers and children to be close to the workshops:
Keep tools carefully: Unused tools should be kept in dry and high places where children’s
hands couldn’t reach to, please lock them if it’s necessary.
Don’t overload tools: Operate according to speed or load factor which has been labeled on
tools to get a better and safer effect.
Be careful to choose tools: Don’t use small tools or accessories to finish burdensome jobs.
Proper dress: When you are working, don’t wear loose clothes and jewelries in case they are
entangled into rolling parts of tools. You’d better wear rubber gloves and antiskid rubber
overshoes when working outdoor. Workers with long hair should wear security hats.
Wear eye-protecting glasses: Please wear eyes-protecting glasses when working.
Protect cables: Don’t lift dynamoelectric tools with cables and pull cables to draw connector
plugs from switches. Cables should be put away from heat and oily liquid and be avoided to
touch sharp objects.
Fix workpiece: Please use clamps or table vices to clip workpiece before working, which is safer
than using hands; meanwhile, you can absolutely operate tools with your hands.
Stand stably: Stand stably when you’re working. Please balance your body.
Maintain tools very carefully: Keep cleaning tools and their sharpness in order to make them
perform fully. Operators should lubricate and change accessories in time according to the

SAFETY
HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Seite 20
MAGNETBOHRMASCHINE / MAGNETIC DRILL MBM 450LRE / MBM 600LRE
manual. Check cables and extended ones timely; change the cables if they are destroyed.
Clean handgrips of tools and keep them dry and from oil.
Cut off electric source in time: Keep the habit of cutting off electric source in time before
having a rest or changing accessories of aiguilles etc.
Take down spanners: You must take down adjustive spanners etc. before operating machines.
In case of starting wrongly: Don’t put your hands on the button of “on” and “off ” when
moving the tool which is connected with electric source. The switch must be set in “off” before
connecting with electric source.
Outdoor extended cables: You should use regular extended cables for outdoors when working
outdoor.
Keep vigilance: Keep your brain sober when working. Don’t operate dynamoelectric tools when
feeling tired.
Check broken parts and accessories: Operators should carefully check whether every part,
every accessory or every protecting equipment has been broken before intermittently using
dynamoelectric tools in order to decide whether such objects perform again. Check whether
running parts are normal and other condition which influences operation. Operators should go
to service centers to replace parts if they are destroyed unless these are other items in the
manual. Please make the technicians repair switches if they don’t work.
Advise: It’s easy to cause broken tools, even personal hurt if you don’t use accessories from
original Company.
Electric pressure: Pay attention to match electric pressure with electric pressure on the
nameplates of tools(±5%).It’s possible to cause danger and ruin tools when working electric
pressure is higher than available electric pressure of tools. When working electric pressure is
lower than available electric pressure of tools, it’s possible to damage motors
11.4 Product specific rules of security
Read carefully the specifications and understand the characteristics and operational
instructions of the magnetic drill.The operator must receive and pass the technical training
before going on duty.
Confirm the voltage before using. The operating voltage can not be lower or higher by more
than 5%. If it does exceed the yardstick, it will burn the motor and cause creepage accident.
The operator must wear safety helmet, insulating gloves and working clothes(The operator can
not wear loose clothes)and can not wear hanging ornaments and ecpose the long hair outside,
in case of being wraped.
Please notice not to let water into the motor or things to block the air-way, in case that the
heat dispersion of the motor and burn the motor.
Make sure whether the bore has danger, such as high-voltage line, gas
When the magnetic drill drills through armor plate, please notice the safety of the people and
properties below. When drilling the metal beam-column, notice the safety of the building
structure.
The magnetic drill can not work under dangerous environment, especially in flammable and
explosive environment. The workplace must have good lighting condition and be tidy and neat.
Start no-load the magnetic drill in any condition. Prohibit starting it with load on in case
damaging the magnetic drill. Pay attention to the stability of the magnetic drill when in aloft
work, in case that the magnetic drill falls down.
The power line should fit for the quadded rubber cable specified by the safe instructions. Make
sure the ground wire is rightly connectde to the ground.
Cut the power off before installing or moving the magnetic drill.
Lift up the magnetic drill when moving it, in case of damaging it.
When maintanining the machine, using the original parts can make the machine reach the
optimal working condition.(Warning:The company is not liable for the result caused by
unfastenedness of the machine.)
