Homak BK02010720 User manual

72”H2ProSERIES10DRAWERTOPCHEST
COFFRESUPÉRIEURDE1,82mÀ10TIROIRSDESÉRIEH2Pro
COFRESUPERIORDE72POCON10CAJONESDESERIEH2Pro
MODEL/ MODÈLE/ MODELO :
BK02010720 - BLACK / NOIR / NEGRO
BL02010720 - BLUE / BLEU / AZUL
RD02010720 - RED / ROUGE / ROJO
OWNER’S MANUAL & OPERATING
INSTRUCTIONS
MANUEL DU PROPRIÉTAIRE MODE
D’EMPLOI
GUÍA DE UTILIZACIÓN Y DIRECTIVAS
DE FUNCIONAMIENTO
WARNING:
1. Close and lock drawers before moving.
2. Do not stand on the product. You may fall which may cause personal injury.
3. Do not climb on, in or around. IT MAY TIP OVER! Keep away from children.
4. Unit has a maximum load capacity of 100 lb (45.3 kg) per drawer. Do not overload.
5. Do not pull, push to move.
6. Do not step in the drawers. You may fall which may cause personal injury.
7. Read all instructions and safety tips before using this product.
8. For indoor use only.
9. Fill the bottom drawer first.
AVERTISSEMENT
1. Fermer et verrouiller les tiroirs avant de déplacer l’unité.
2. Ne pas monter sur le produit.Une chute pourrait survenir et causer des blessures.
3. Ne pas grimper sur, dans ou autour de l’unité et garder les enfants éloignés. IL
POURRAIT BASCULER.
4. L’unité a une charge maximale de 45,3 kg (100 lb) par tiroir. Ne pas la surcharger.
5. Ne pas tirer. Pousser pour déplacer.
6. Ne pas monter dans les tiroirs.Une chute pourrait survenir et causer des blessures.
7. Lire toutes les directives et conseils de sécurité avant d’utiliser ce produit.
8. Pour usage à l’intérieur seulement.
9. Remplir le tiroir du bas en premier.
ADVERTENCIA
1. Cierre y eche con llave los cajones antes de mover.
2. No se pare sobre el producto. Una caída podría ocurrir y causar lesiones personales.
3. Evitar de subir sobre ó alrededor del banco. PODRÍA VOLCARSE. Guardar alejado
de los niños.
4. La unidad tiene una capacidad de peso máximo de 100 libras (45.3) libras por
cajón. Evitar de sobrecargar. Evitar de empujar ó tirar para mover.
5. No tirar, empujar para mover.
6. Evitar de trepar en los cajones. Una caída podría ocurrir y podría causar lesiones.
7. Este artículo no es un juguete. No está destinado al uso de los niños.
8. Solo para uso interior.
9. Llenar primero el fondo del cajón.

- 2 -
PARTS LIST
B) Keys
A) Foam Drawer Liners
For Each Drawer
And Top Till
C) 2 Attachment
Pieces
E) Top Chest Handle
D) 4 Bolts
F) 2 Screws For
Top Chest Handle
1. Before assembling parts, please check the parts quantity according to
the PARTS LIST.
2. Carefully unpack and spread out all parts in a large uncluttered area.
3. Familiarize yourself with all parts and compare them with the drawing
below to make sure none are missing. Read all assembly instructions
before beginning.
Attachment PiecesBolts
ROLLING CABINET
TOP CHEST After the top chest is
placed on the rolling
cabinet, use the
attachment pieces (Part E)
and hardware provided
(Part F) to bolt the
attachment pieces securely
to the rolling cabinet.
* Homak recommends bolting the
top chest to the rolling cabinet
using the attachment pieces.

- 3 -
MAINTENANCE
Ball-Bearing Slides
Note: Unload drawer prior to drawer removal.
Never overload drawers.

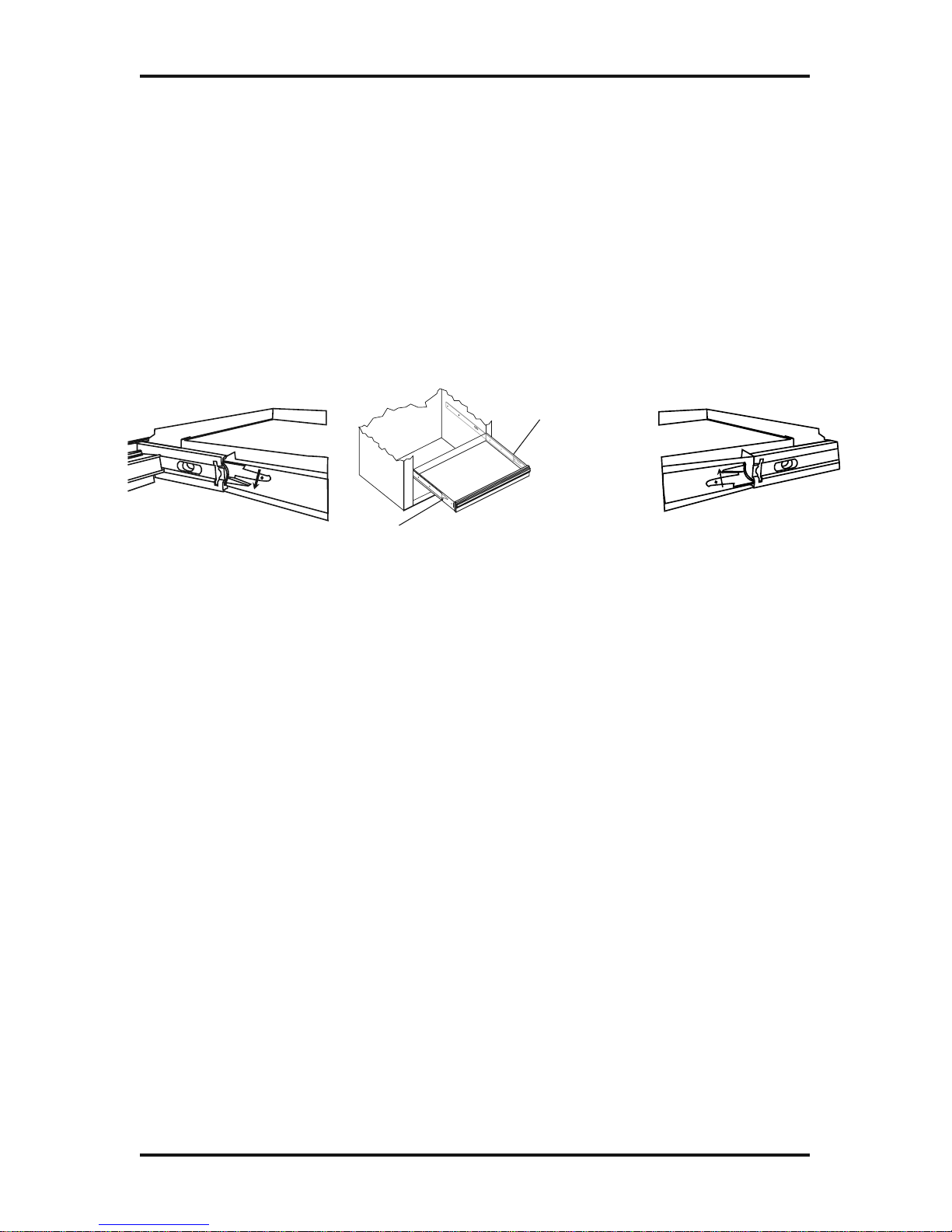

To remove drawers and slides, pull drawer all the way out, depress the
black drawer release levers on each slide. For ball-bearing glides, there
is one black lever per slide. One black lever will be pushed down and the
other will be pushed up for drawer removal. After levers are pushed, the
drawer is released. Pull out drawer all the way for removal.
To re-install the drawer, insert guides on drawer side into slides and
firmly close drawer all the way.
To maintain the smooth and quiet operation of the ball-bearing slides,
lubricate the extension track that houses the ball bearings every 3-6
months with a high quality jelly-like petroleum based lubricant.
Powder Coat Finish
For heavy build-up of dirt and grime, our powder coat paint finish can be
cleaned with WD-40 or
Murphy’s Oil Soap using a soft cloth when needed.
Window cleaner and a soft cloth dampened with water can be used to
clean the finish on a regular basis.
Customer Satisfaction
All mechanical parts are inspected and adjusted for proper use before
shipment; however, mechanisms such as drawer slides and locks may
shift during transit. Should any of these items not operate correctly,
please call customer assistance at 1-800-674-6625.
LEFT DRAWER RELEASE
LEVIER DE TIROIR GAUCHE
PALANCA DEL CAJÓN IZQUIERDO
LEFT DRAWER RELEASE
LEVIER DE TIROIR GAUCHE
PALANCA DEL CAJÓN IZQUIERDO
RIGHT DRAWER RELEASE
LEVIER DE TIROIR DROIT
PALANCA DEL CAJÓN DERECHO
RIGHT DRAWER RELEASE
LEVIER DE TIROIR DROIT
PALANCA DEL CAJÓN DERECHO

- 4 -
1. Avant de monter les pièces, vérifier la quantité avec la LISTE DES
PIÈCES.
2. Ouvrir la boîte et étendre les pièces dans un endroit dégagé.
3. Se familiariser avec toutes les pièces et les comparer au dessin
cidessous pour s’assurer qu’il n’en manque aucune. Lire toutes les
directives de montage avant de débuter.
DE VOTRE UNITÉ
dépannage q
LISTE DES PIÈCES
B) Clés
A) Doublures En Mousse Pour
Chaque Tiroir Et Caisson
Supérieur
C) 2 attaches D) 4 boulons
E) Poignée de core supérieur F) 2 tornillos para
tirador de cofre superior
AttachesBoulons
COFFRE À
ROULETTES
COFFRE SUPÉRIEUR Une fois le core supérieur
placé sur le core à
roulettes, utiliser les
attaches (E) et la
quincaillerie (F) fournies
pour les xer solidement
ensemble.
* Homak recommande de boulonner
le core supérieur au core à
roulettes avec les attaches fournies.

- 5 -
ENTRETIEN
Glissières à roulement à billes
Note : vider le tiroir avant de le retirer. Ne jamais surcharger les tiroirs.
Pour retirer les tiroirs et les glissières, ouvrir complètement le tiroir. Dé-
gager les leviers noirs sur chaque côté. Sur les glissières à roulement à
billes, il y a un levier noir de chaque côté. Un levier sera poussé vers le
bas d’un côté et vers le haut de l’autre côté pour permettre de retirer le
tiroir.Après avoir poussé les leviers, le tiroir est dégagé. Tirer complète-
ment le tiroir pour le retirer.
Pour installer le tiroir de nouveau, insérer les glissières des côtés du tiroir
dans les glissières de l’unité et fermer complètement le tiroir.
Pour assurer un mouvement uniforme des glissières à roulement à billes,
lubrifier les rallonges qui logent les roulements à billes à tous les 3 à 6
mois avec un lubrifiant à base de gelée de pétrole de grande qualité.
Fini pulvérisé poudre
En cas d’accumulation importante de saleté et de poussière, le fini pul-
vérisé peut être nettoyé avec du WD-40 ou un savon à l’huile Murphy en
utilisant un linge doux, au besoin.
Du nettoyant à vitre et un linge doux et humide peut être utilisé pour net-
toyer le fini sur une base régulière.
Satisfaction du client
Toutes les pièces mécaniques sont inspectées et réglées pour un fonc-
tionnement adéquat avant l’expédition; toutefois, les mécanismes tels les
glissières de tiroir et les verrous peuvent bouger durant le transport. En
cas de mauvais fonctionnement de ces composants, appeler le service à
la clientèle au 1-800-674-6625.
LEFT DRAWER RELEASE
LEVIER DE TIROIR GAUCHE
PALANCA DEL CAJÓN IZQUIERDO
LEFT DRAWER RELEASE
LEVIER DE TIROIR GAUCHE
PALANCA DEL CAJÓN IZQUIERDO
RIGHT DRAWER RELEASE
LEVIER DE TIROIR DROIT
PALANCA DEL CAJÓN DERECHO
RIGHT DRAWER RELEASE
LEVIER DE TIROIR DROIT
PALANCA DEL CAJÓN DERECHO

- 6 -
1. Antes de montar las piezas, averiguar la cantidad de piezas in
acuerdo con la lista de piezas.
2. Abrir la caja y disponer todas las piezas en un largo espacio despejado.
3. Familiarizase con todas las piezas y compare las con el dibujo abajo
para asegurarse que ninguna hace falta. Leer las instrucciones de
montaje antes de empezar.
LISTA DE LAS PIEZAS
B) Llaves
A) Forros De Espuma Para Cada
Cajón Y Gaveta Superior
C) 2 Ataduras D) 12 Pernos
E) Tirador De Cofre Superior F) 2 Tornillos Para Tirador
De Cofre Superior
AtadurasPernos
GABINETE DE
RUEDA
COFRE SUPERIOR Después que el cofre superior
haya sido colocado sobre el
armario de ruedas, utilizar las
ataduras (Parte E) y las
herramientas proporcionadas
(Parte F) para atornillar
sólidamente las ataduras al
armario de ruedas.
* Homak recomienda de atornillar el cofre
superior al armario de ruedas utilizando
las ataduras proporcionadas.

- 7 -
MANTENIMIENTO
Correderas a rodam
Nota: Vaciar el cajón antes de moverlo. Nunca sobrecargar los cajones.
Para retirar los cajones y las correderas abrir completamente el cajón,
soltar loa palancas negras en cada lado Sobre las correderas a roda-
miento hay una palanca negra en cada lado. Una palanca será empu-
jada hacia abajo en un lado y hacia arriba al otro lado para poder retirar
para el cajón. Después de haber empujado las palancas, el cajón está
liberado. Tirar el cajón para retirarlo
Para instalar el cajón de nuevo, inserter las correderas de los lados del
cajón en las correderas de la unidad y cerrar completamente el cajón.
Para asegurar un movimiento uniforme de las correderas a rodamiento,
lubricar toda la coredera que envuelve el rodamiento cada 3-6 meses
con un lubricante a base de gelatina de petróleo de gran calidad
Acabado cubierto de polvo
En caso de acumulaciòn importante de suciedad y polvo, el acabado
cubierto de polvo puede ser limpiado con WD-40 ò un jabòn de aceite
Murphy utilizando un trapo suave cuando es necesario.
Un limpiador para vidrio y un trapo suave y húmedo puede ser utilizado
para limpiar el acabado sobre una base regular.
Satisfacción del cliente
Todas las piezas mecánicas son inspeccionadas y arregladas para
un funcionamiento adecuado antes de la expedición. Sin embargo, los
mecanismos tal como las correderas de cajón y los cerrojos pueden
moverse durante el transporte. En caso de funcionamiento deficiente de
estos componentes, llamar al servicio a la clientela al: 1-800-674-6625.
LEFT DRAWER RELEASE
LEVIER DE TIROIR GAUCHE
PALANCA DEL CAJÓN IZQUIERDO
LEFT DRAWER RELEASE
LEVIER DE TIROIR GAUCHE
PALANCA DEL CAJÓN IZQUIERDO
RIGHT DRAWER RELEASE
LEVIER DE TIROIR DROIT
PALANCA DEL CAJÓN DERECHO
RIGHT DRAWER RELEASE
LEVIER DE TIROIR DROIT
PALANCA DEL CAJÓN DERECHO

- 8 -
PLEASE KEEP IN A SAFE AND SECURE PLACE AWAY FROM CHILDREN.
GARDER DANS UN ENDROIT SÛR, LOIN DES ENFANTS.
POR FAVOR MANTENERSE EN UN LUGAR APROPIADO Y SEGURO LE JOS DE LOS NIÑOS.
FACTORY CODE:
CODE D’USINE :
CÓDIGO DE FÁBRICA : ____________________________________________
PRODUCT REGISTRATION
Thank you for purchasing this quality HOMAK product. Please take the time to register your manu-
facturer’s code and product by calling 1-800-874-6625 or by visiting www.homak.com and clicking the
“Product Registration” link.
This will allow us to better assist you in the future for:
- Parts - Warranty claims - Other product concerns -Troubleshooting
Please Read Entire Instruction Manual Before Operating Unit In Order to Assure Proper Warranty Coverage
ENREGISTREMENT DU PRODUIT
Merci d’avoir acheté ce produit de qualité HOMAK. Nous vous prions de prendre le temps d’enregistrer
le code du fabricant et du produit en composant le 1-800-874-6625 ou en visitant www.homak.com et en
cliquant sur le lien « Product Registration » (en anglais seulement).
Cela nous permettra de mieux vous aider à l’avenir pour :
- les pièces - les réclamations sous garantie - d’autres questions sur le produit
- les dépannages
Lire tout le mode d’emploi avant de faire fonctionner l’unité, afin d’assurer une couverture adéquate de
la garantie.
EL REGISTRO DEL PRODUCTO
Gracias por adquirir este producto de calidad HOMAK.
Por favor tome el tiempo de registrar su código y su producto de empresa llamando a 1-800-874-6625
ó visitando:
www.homak.com y marcando el enlace “Registro de producto”.
Esto nos permitirá de asistirle mejor en lo futuro por:
- Partes - Reclamaciones de garantía - Otras preocupaciones sobre el producto
- Intervención para arreglar problemas
Por favor leer completamente el manual de instrucción antes de operar el aparato de manera a asegurar
la cobertura apropiada de la garantía.
THIS PRODUCT CARRIES ALIMITED EIGHT (8) YEAR WARRANTY FOR PARTS AND LABOR
PLEASE CALL 1-800-874-6625 OR VISIT WWW.HOMAK.COM FOR WARRANTY
OR PART REPLACEMENT QUESTIONS
LES PIÈCES ET LA FABRICATION DE CE PRODUIT ONT UNE
GARANTIE LIMITÉE DE HUIT (8) ANS
COMPOSER LE 1-800-874-6625 OU VISITER WWW.HOMAK.COM POUR
TOUTE QUESTION SUR LAGARANTIE OU LES PIÈCES DE REMPLACEMENT.
LAS PIEZAS Y LA FABRICACIÓN DE ESTE PRODUCTO LLEVAN
UNA GARANTÍA LIMITADA DE OCHO (8) AÑOS
POR FAVOR LLAME AL 1-800-874-6625 O VISITE WWW.HOMAK.COM PARA
LAS PREGUNTAS DE LA GARANTÍA O DEL REEMPLAZO DE LA PARTES.
Homak Manufacturing
1605 Old Route 18 Suite 4-36
Wampum, PA 16157
[email protected]
1-800-874-6625
PRODUCT MADE IN CHINA
PRODUIT FABRIQUÉ EN CHINE
PRODUCTO FABRICADO EN CHINA
www
com
Hours of operation: Heures d’ouverture : Horas de apertura
Monday - Friday Du lundi au vendredi De lunes a viernes
8:00 a.m. - 5:00 p.m. 8h00 à 17h00 8h00 am a 5h00 pm
Eastern Time Heure de l’Est Hora del este
