Home Decorators Collection 23422 User manual

Page
1
2 Lights Exterior Wall Lantern
Home Depot SKU XXX-XXX (UPC XXXXXXXXXXXX)
(Dark Rubbed Bronze)
INSTRUCTION MANUAL

Page
2
Thank you for purchasing this Home Decorators Collection exterior wall
lantern. This product has been manufactured with the highest standards of
safety and quality. The finish of this lantern is weather resistant but over time
will naturally weather and fade.
FEATURES:
1. Easy and Economic Maintenance.
2. Weather Resistant Body.
3. ETL listed for Wet Location.
4. Easy to Install.
QUESTIONS, PROBLEMS, MISSING PARTS:
Before returning to your local Home Depot, please call our Customer Service
Team at 1-800-986-3460 or visit www.homedepot.com. Please reference your
SKU XXX-XXX Dark Rubbed Bronze fixture or UPC XXXXXXXXXXXX
Dark Rubbed Bronze fixture.

Page
3
CAUTION:
1. Before starting installation of this fixture or removal of a previous fixture,
disconnect the power by turning off the circuit breaker or by removing the
fuse at the fuse box.
2. CONSULT A QUALIFIED ELECTRICIAN IF YOU HAVE ANY
ELECTRICAL QUESTIONS.
3. If you have any non-electrical questions about this fixture, please contact
our Customer Service Team at 1-800-986-3460 or visit
www.homedepot.com. Please reference your SKU XXX-XXX Dark
Rubbed Bronze fixture or UPC XXXXXXXXXXXX Dark Rubbed
Bronze fixture.
4. Keep your receipt and these Instructions for Proof of Purchase.
TOOLS REQUIRED FOR ASSEMBLY & INSTALLATION
(Not included):
Light Bulb Safety goggles Silicon Rubber Sealant Wire strippers
2*60 Watt maximum for exterior use
Flathead screwdriver Phillips screwdriver Electrical tape Wire cutters

Page
4

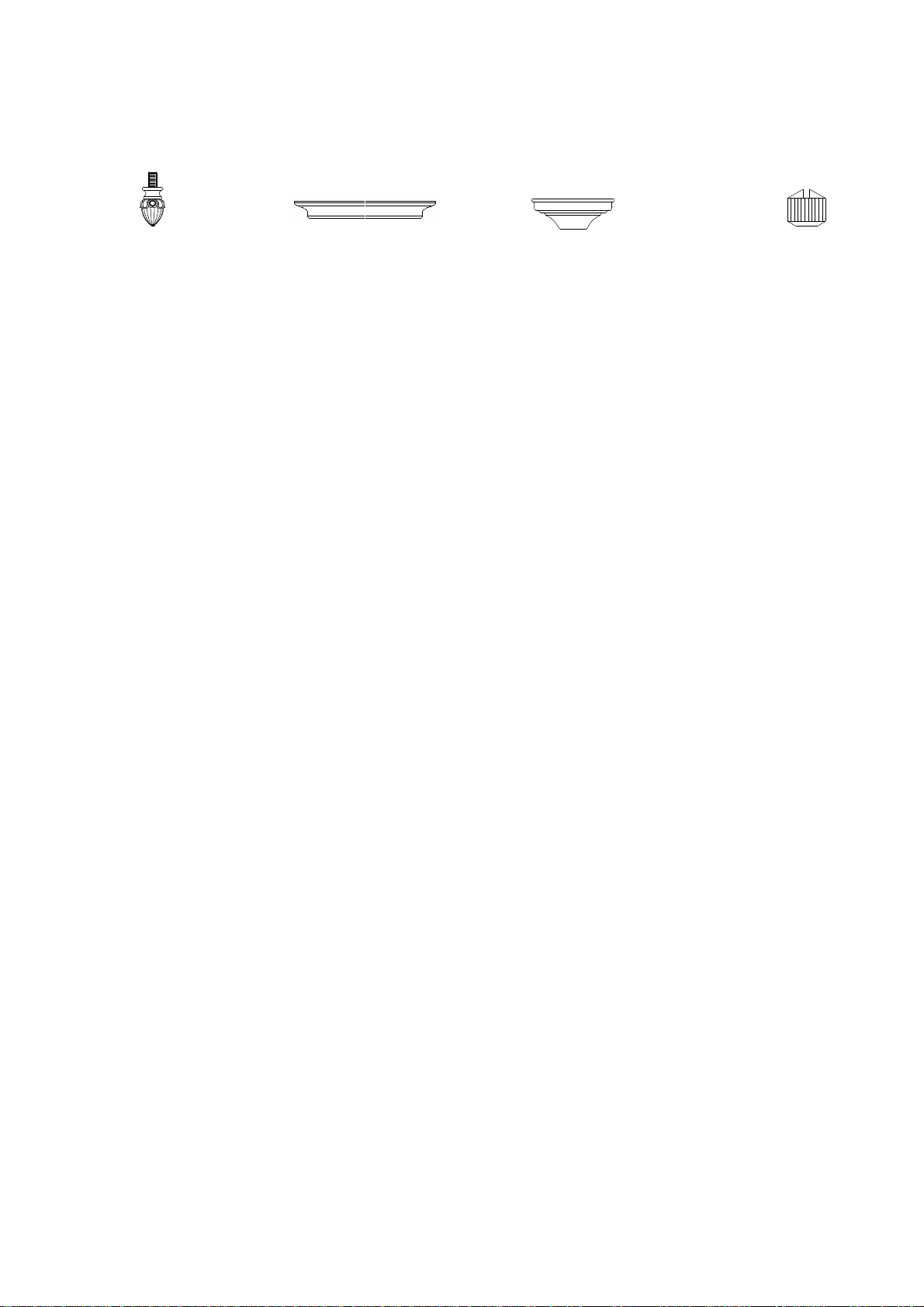

PARTS INCLUDED FOR ASSEMBLY (parts are not to scale):
1 Finial (#6) 1 Metal Ring (#1) 1 Bottom Holder (#5) 2 Cap Nut (#7)
ASSEMBLY INSTRUCTIONS:
1. Shut off power at the fuse box or circuit breaker box, if necessary remove old
fixture and all mounting hardware from outlet box.
2. Carefully unpack your new fixture and lay out all the parts on a clear area, Take
care not to lose any small parts necessary for installation.
3. Install light bulbs in accordance with the fixtures specifications. (DO NOT
EXCEED THE MAXIMUM WATTAGE RATING!!)
4. Put the Metal Ring (#1), Glass Shade (#4), Bottom Holder (#5) over the bulb
cluster and screw the Finial (6) with nipple into the Extended Nut (#3).

Page
5

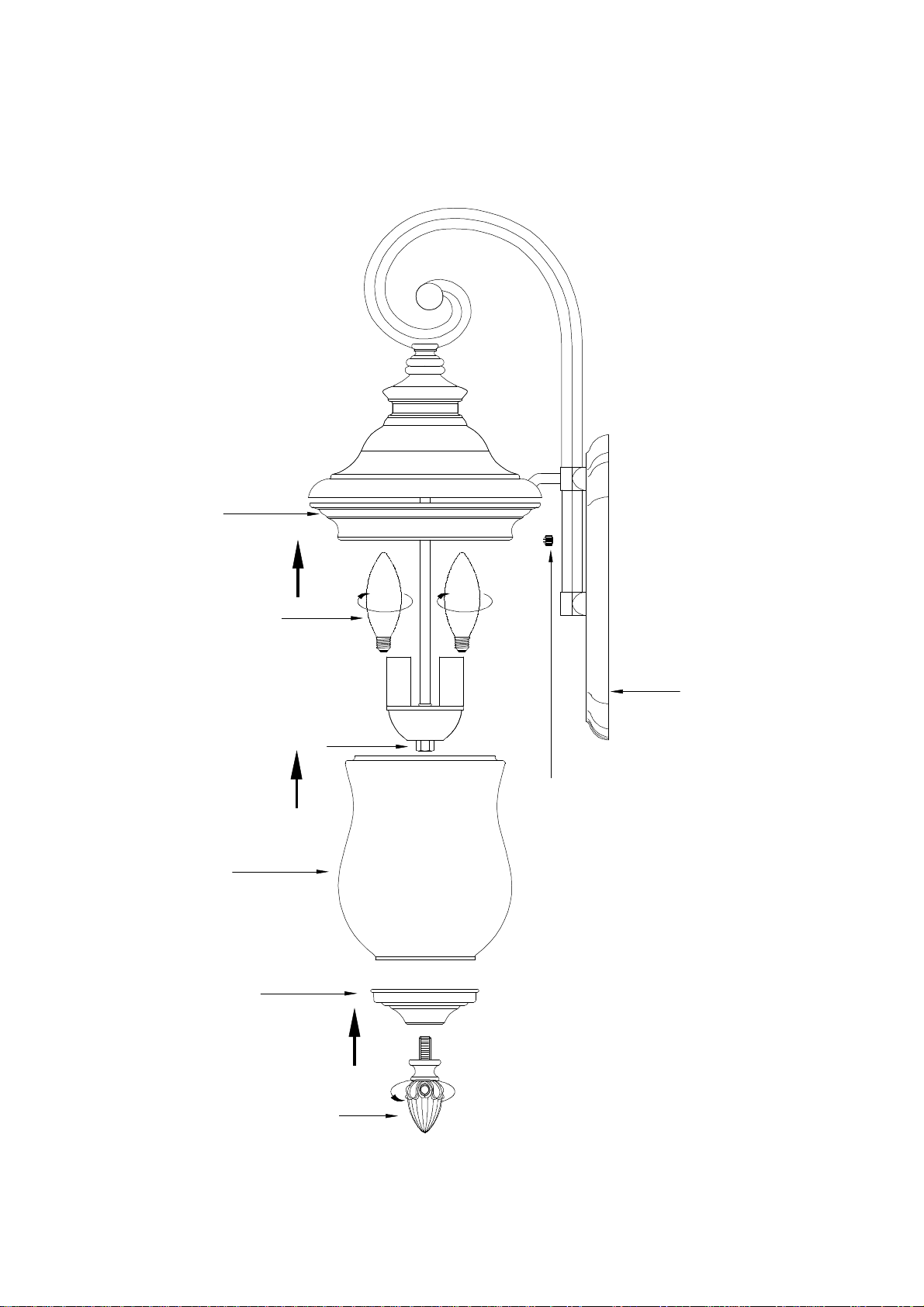

ASSEMBLY:
1.Metal Ring
2.Light Bulb
3.Extended Nut
4.Glass Shade
5.Bottom Cover
6.Finial
7.Cap Nut
8.Back Plate

Page
6
PARTS INCLUDED FOR INSTALLATION (parts are not to scale):
1 Ground Screw (#13) 2 Outlet Box Screws (#9) 2 Mounting Screws (#11)
1 Circular Strap (#10) 3 Wire Connectors (#14)
INSTALLATION INSTRUCTIONS:
1. Screw the two Mounting Screws (#11) into the circular strap (#10). Mount the circular
strap (#10) to the Outlet Box (#12) using the two provided Outlet Box Screws (#9). [Make
sure the threads of the Mounting Screws (#11) are facing outside when the circular strap
(#10) is attached to the Outlet Box (#12).]
2. Connect the white wire from the fixture to the white wire from the Outlet Box (#12), and
the black wire from the fixture to the black wire from the Outlet Box (#12). Cover the two
wire connections using the two provided Wire Connectors (#14). Wrap the two wire
connections with electrical tape for a more secure connection. If your outlet box has a
ground wire (green or bare copper), connect fixture s ground wire to it using the wire
connector (#14). Otherwise connect the copper ground wire from the fixture to Ground
screw (#13) on the circular strap (#10). Note: If you have electrical questions, consult
your local electrical code for approved grounding methods.
3. Mount the body of the fixture on the wall by aligning the protruding Mounting Screws
(#11) all the way through the holes on the Back Plate (#8). Be careful not to pinch any of
the wires between the fixture and the Outlet Box (#12). Tighten the fixture to the wall by
screwing the two cap nut (#7) onto the two protruding Mounting Screws (#11).
4. Once the fixture is mounted on the wall, caulk the space between the wall and the upper
3/4 area of the Back Plate to prevent water seeping into the Outlet Box (#12). Leave the
bottom 1/4 area un-caulked for drainage of any water which might leak into the enclosure.
5. Installation is complete. Turn on the power at the circuit breaker or fuse box. Turn the
light switch on to activate the fixture.

Page
7

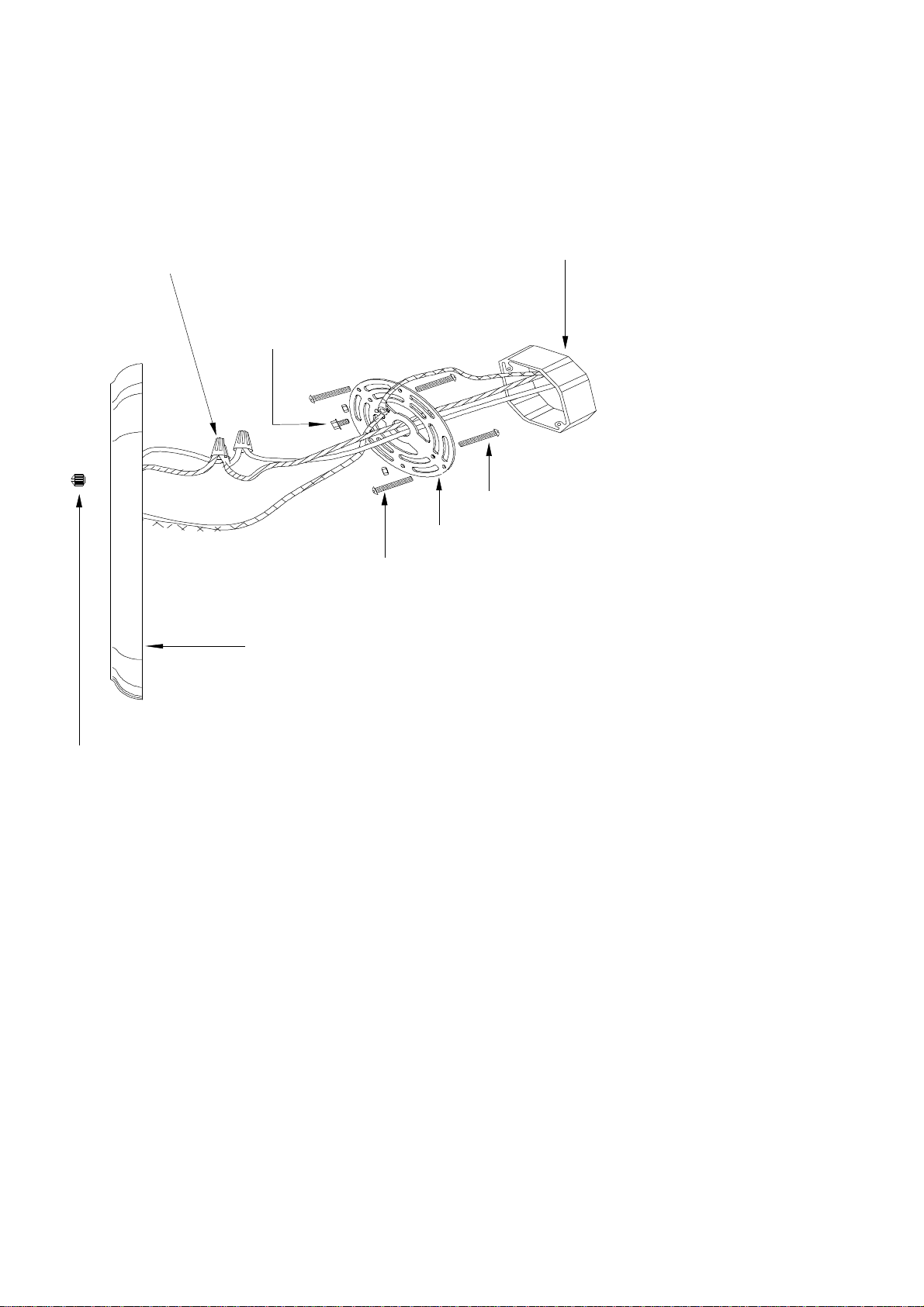

INSTALLATION:
13.Ground Screw
12.Outlet Box
11.Mounting Screw
10.Circular Strap
9.Outlet Box Screw
8.Back Plate
14.Wire Connector
7.Cap Nut

Page
8
TROUBLESHOOTING:
PRODUCT MAINTENANCE:
1.
To clean the outside of the fixture, use a dry or slightly dampened clean cloth (use clean
water, never a solvent) to wipe the glass and surface of the fixture.
2. To clean the inside of the fixture, first disconnect
power to the fixture by turning off the
circuit breaker or by removing the fuse at the fuse box. Next, use a dry or slightly
dampened clean cloth (use clean water, never a solvent) to wipe the inside glass and interior
surface of the fixture.
3. Do not use
any cleaners with chemicals, solvents or harsh abrasives. Use only a dry soft
cloth to dust or wipe carefully.
LIMITED WARRANTY
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period
of three (3)
years from date of purchase. This warranty applies only to the original consumer purchaser and only to
products used in normal use and service. If this product is found to be defective, the manufacturer s only
obligation, and your exclusive remedy, is the
repair or replacement of the product at the manufacturer s discretion,
provided that the product has not been damaged through misuse, abuse, accident, modifications, alterations,
neglect or mishandling. This warranty shall not apply to any product that is
found to have been improperly
installed, set-
up, or used in any way not in accordance with the instructions supplied with the product. This
warranty shall not apply to a failure of the product as a result of an accident, misuse, abuse, negligence, alterat
ion,
or faulty installation, or any other failure not relating to faulty material or workmanship. This warranty shall not
apply to the finish on any portion of the product, such as surface and/or weathering, as this is considered normal
wear and tear. The
manufacturer does not warrant and specially disclaims any warranty, whether express or
implied, of fitness for a particular purpose, other than the warranty contained herein. The manufacturer
specifically disclaims any liability and shall not be liable for
any consequential or incidental loss or damage,
including but not limited to any labor / expense costs involved in the replacement or repair of said product.
Possible Cause Corrective Action
1. Bulb is burned out. 1. Replace light bulb.
2. Power is off. 2. Make sure power
supply is on.
3. Faulty wire connection. 3. Check wiring.
4. Faulty switch. 4. Test or replace switch.
Bulb will not light.
Fuse blows or circuit
breaker trips when light
is turned on.
Crossed wires or power wire
is grounding out. Check wire connections.

Page
9
2 Luz Exterior de pared
Home Depot SKU XXX-XXX (UPC XXXXXXXXXXX)
(Negro Frotado Bronce)
MANUAL DE INSTRUCCIONES

Page
10
Gracias por la compra de este accesorio Home Decorators Collection Linterna
de pared para el exterior Este producto ha sido fabricado con los más altos
niveles de seguridad y calidad. El acabado de esta linterna es resistente a la
intemperie, pero con el tiempo se va ir desvaneciendo naturalmente.
CARACTER STICAS:
1. Fácil y económico mantenimiento.
2. Resistente a la intemperie.
3. ETL para lugares mojados.
4. Fácil de instalar.
Preguntas, problemas, piezas faltantes:
Antes de regresar a su oficina local de Home Depot, llame a nuestro Servicio
de Atenci ón al 1-800-986-3460 o visite www.homedepot.com. Por favor,
referir a SKU XXX-XXX Negro Frotado Bronce fixture or UPC
XXXXXXXXXXXX Negro Frotado Bronce fixture.

Page
11
PRECAUCIÓN:
1. Antes de comenzar la instalación de este lampara o eliminación de una luz
anterior desconecte la alimentaci ón apagando el interruptor o quitando el
fusible en la caja de fusibles.
2. CONSULTE CON UN ELECTRICISTA SI TIENE ALGUNA
PREGUNTAS ELÉCTRICAS.
3. Si usted tiene cualquier pregunta no el éctrica de esta, luz por favor,
póngase en contacto con nuestro Servicio de Atenci ón al 1-800-986-3460
o visite www.homedepot.com. Por favor, referir a SKU XXX-XXX
Negro Frotado Bronce foxture or UPC XXXXXXXXXXXX Negro Frotado
Bronce fixture.
4. Guarde su recibo y las instrucciones para la prueba de compra.
HERRAMIENTAS necesarias para el montaje y la instalación
(no incluidos):
bombilla gafas de seguridad Sellador de caucho de silicio para pelacables
2*60 vatios máximos uso exterior
destornillador de cabeza plana Phillips de cabeza plana Cinta aislante Cortaalambres

Page
12
PIEZAS INCLUIDAS PARA LA ASAMBLEA (partes no están a escala):
1 Remate (#6) 1 Anillo de metal (#1) 1 Soporte inferior (#5) 2 Bola de montaje (#7)
INSTRUCCIONES DE MONTAJE:
1. Apagar la corriente en la caja de fusibles o caja de interruptores de circuito,
si es necesario, remueva la lápara vieja y todos los accesorios de montaje de
la caja de salida
2.
Desempaque con cuidado la nueva lámpara y exponer todas las piezas sobre
una zona clara, Tenga cuidado de no perder las piezas pequeñas necesarias
para la instalación.
3. Instalar bombillas de conformidad con las especificaciones de la lámpara.
(No sobrepasar la potencia nominal máximo!)
4. Ponga el anillo de metal (# 1) Pantalla de Vidrio (# 4) Soporte Inferior (# 5)
sobre el cúmulo de bulboy atornille el cubierta (6) con el pezón en la Tuerca
extendido (# 3).

Page
13

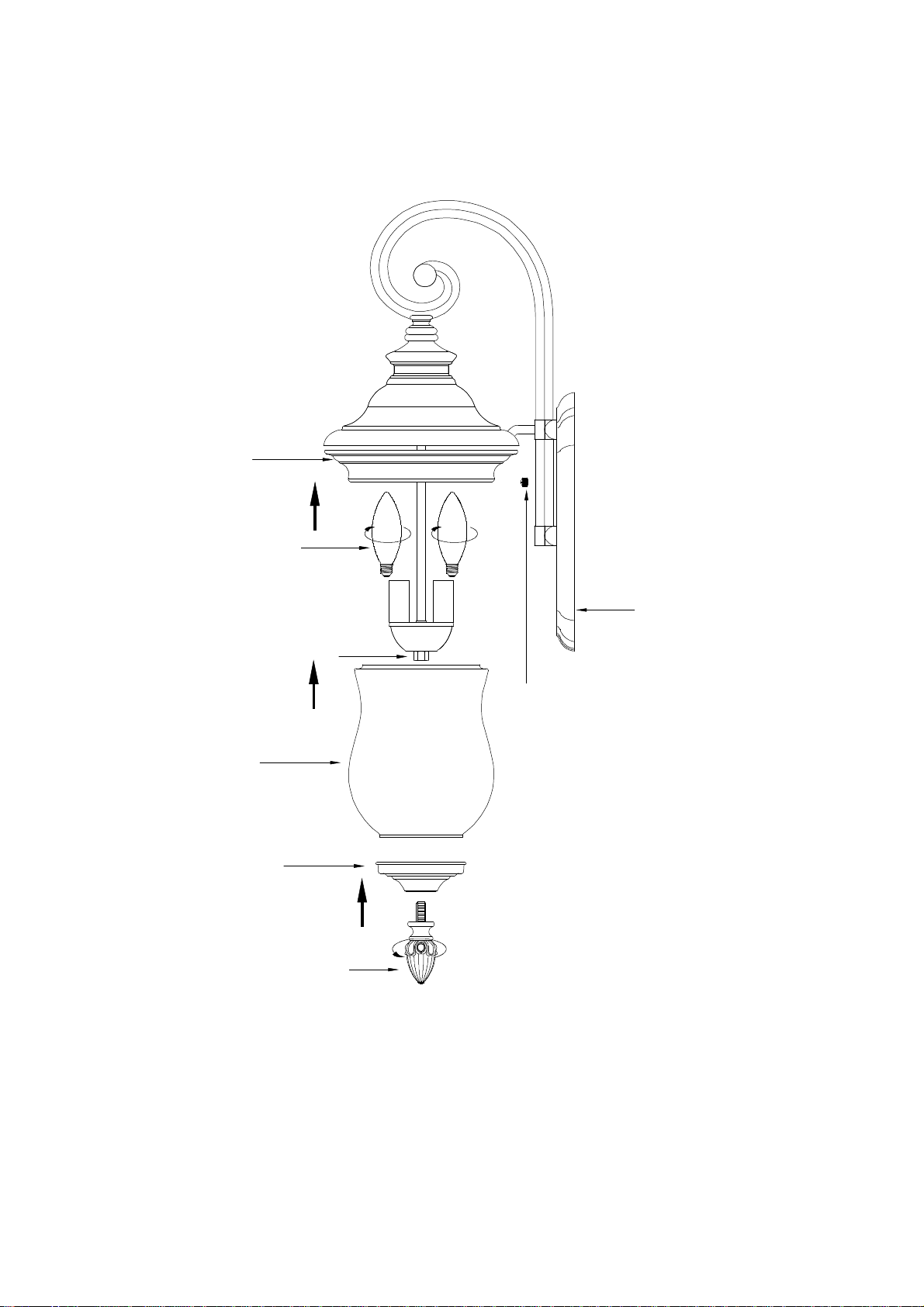

ASAMBLEA:
2.Bombilla
4.Pantalla de vidrio
5.Soporte inferior
6.remate
7.Bola de montaje
8.la placa trasera
1.Anillo de metal
3.tuerca extendida

Page
14
PIEZAS INCLUIDAS para la instalación (las partes no están a escala):
1 Tornillo verde de puesta a tierra #13）2 tornillos de la caja de salida (#9) 2 ea tornillo de montaje (#11)
1 correa circular (# 10) 3 Conector de cables (#14)
Instrucciones de instalación:
1. Atornille los dos tornillos de montaje (# 11) en el correa circular (# 10). Monte el correa
circular (# 10) a la caja de salida (# 12) con los dos tornillos de caja de salida proveído
(# 9). [Asegúrese de que las roscas de los tornillos de montaje (# 11) se salgan fuera del
correa circular (# 10) se adjunta a la caja de salida (# 12).]
2. Conecte el cable blanco del la lámpara al cable blanco de la caja de salida (#12), y el cable
negro de la lámpara al cable negro de la caja de salida (#12). Cubra las dos conexiones de
cable con los dos Conectores de alambre previstos (#14). Envuelva las dos conexiones de
los cables con cinta aislante para una conexi ón más segura. Si su caja de salida tiene un
cable de tierra (verde o desnudo de cobre), conecte el cable de tierra accesorio a la misma
utilizando el conector de cable (#14). De otra manera conecte el alambre de cobre al
tornillo de tierra (#13) en la correa circular (# 10). Nota: Si usted tiene preguntas el ctricas,
consulte a su código de electricidad local por los m todos aprobados de puesta a tierra.
3. Monte el conjunto de la lámpara en la pared, alineando los tornillos de montaje (#11) a
través de los orificios de la placa de pared (#8). Tenga cuidado de no pellizcar cualquiera
de los cables entre el aparato y la caja de salida (#12). Apriete la fijaci ón a la pared
atornillando el dos tuercas de bloqueo (#7) sobresale en los dos tornillos de montaje (#11).
4. Una vez que el aparato estámontado en la pared, masilla el espacio entre la pared y el la
¾parte superior de área de la placa de pared para evitar filtraciones de agua en la caja de
salida (# 12). Deja la parte inferior ¼una área calafateada para el drenaje de toda el agua
que pueda filtrarse en el recinto.
5. La instalación estácompleta. Encienda la energía en la caja de fusibles. Encienda el
interruptor de la luz para activar el aparato

Page
15

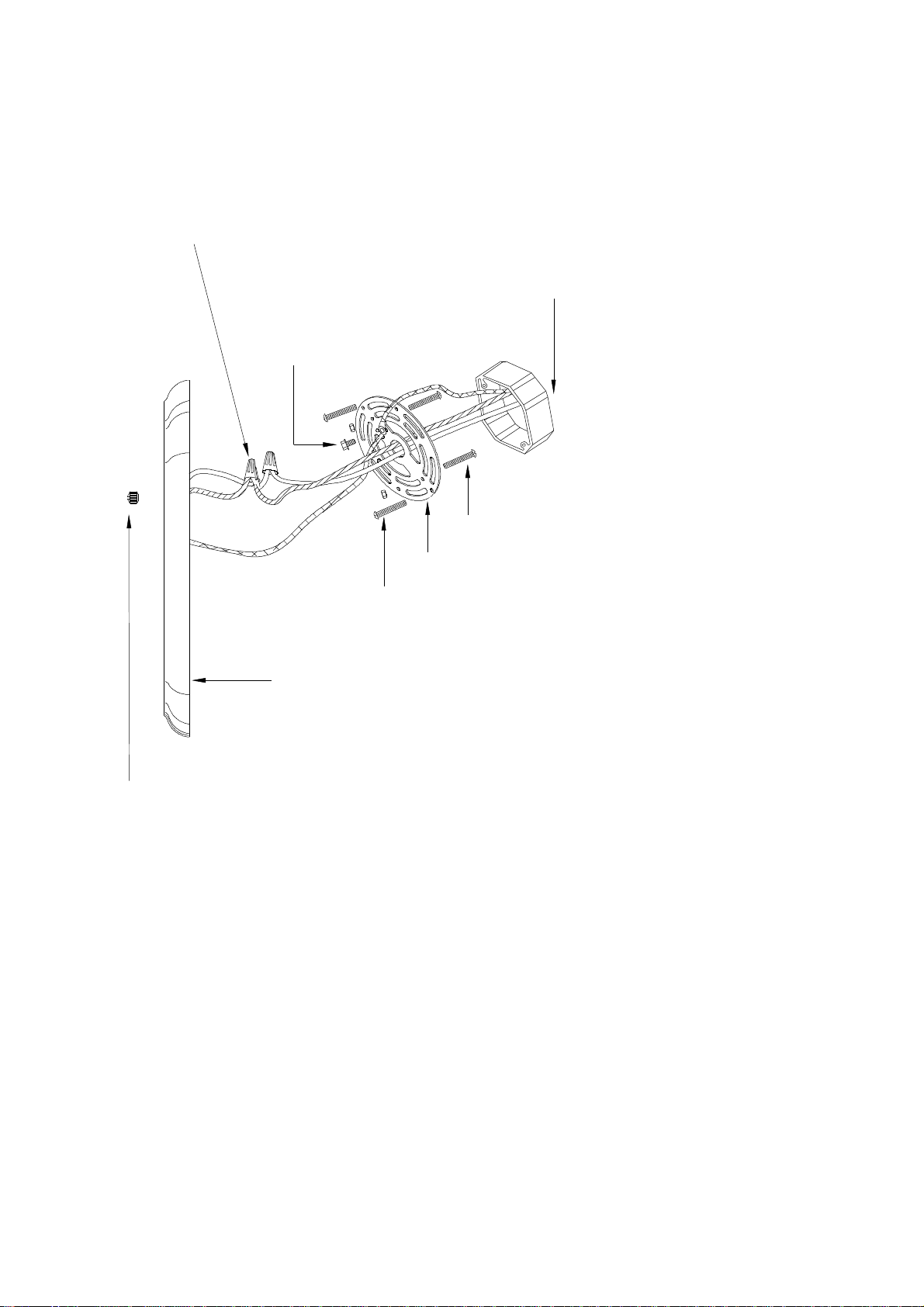

INSTALACIÓN:
13.Tornillo verde de
puesta a tierra 12.Caja de salida
11.Tornillo de montaje
10.Correa circular
9.tornillos de la caja de salida
8.la placa trasera
14.Conector de cable
7.Bola de montaje

Page
16
SOLUCIÓN DE PROBLEMAS:
Mantenimiento de productos
1.
Para limpiar el exterior del aparato, utilice un seca o ligeramente h úmeda tela (use agua
limpia, nunca un disolvente) para limpiar el vidrio y la superficie de la lámpara.
2. Para limpiar el interior del a
parato, primero desconecte la alimentaci ón de la l ámpara de
apagar el interruptor de circuito o quitando el fusible de la caja de fusibles. A continuaci ón,
utilice una tela seca o ligeramente h úmeda (use agua limpia, nunca un disolvente) para
limpiar el cristal en el interior y la superficie interior de la lámpara.
3.
No utilice limpiadores con productos qu ímicos, solventes o abrasivos severos. Utilice s ólo
un paño suave y seco para el polvo o limpiar con cuidado
GARANTÍALIMITADA
El fabricante garantiza que este accesorio de iluminación a estar libre de defectos en materiales y mano de obra
durante un período de cinco (3) años a partir de la fecha de compra. Esta garantía se aplica sólo al comprador
original y sólo a los productos utilizados en condiciones normales de uso y servicio. Si se encuentra que este
producto estádefectuoso, laúnica obligación del fabricante, y su solución exclusiva, es la reparación o sustitución
del producto, a discreción del fabricante, siempre que el producto no ha sido dañado por el mal uso, abuso,
accidentes, modificaciones, alteraciones , negligencia o mal manejo. Esta garantía no se aplicaráa cualquier
producto que se demuestre que ha sido instalado incorrectamente, puesta a punto, o utilizado en cualquier manera
no conforme con las instrucciones suministradas con el producto. Esta garantía no se aplicaráa una falla del
producto como consecuencia de un accidente, mal uso, abuso, negligencia, alteración o instalación defectuosa, o
cualquier otro fallo que no se refieran a los materiales o ejecución defectuosa. Esta garantía no se aplicaráa la
meta en cualquier parte del producto, tales como la superficie y / o la intemperie, ya que se considera uso y
desgaste normal.
El fabricante no garantiza y especialmente niega cualquier
garantía, expresa o implícita, de aptitud para un
propósito particular, excepto la garantía contenida en este documento. El fabricante rechaza
específicamente cualquier responsabilidad y no seráresponsable por cualquier pérdida consecuente o
incidental o daños, incluyendo pero no limitado a cualquier mano de obra Gastos de gastos que implica la
sustitución o reparación de dicho producto.
Posible causa de Acción Correctiva
1. Bombilla estáquemada 1. Reemplace la bombilla.
2. Estáapagada 2. Aseg úrese de que el poder la
oferta estáencendido
3. Conexión del cable
defectuoso 3. Asegúrese de que el poder la oferta estáencendido
Bombilla no se
encenderá.
4. Interruptor defectuoso 4. Pruebe o cambiar el interruptor.
Funde un fusible o
circuito viajes
interruptor cuando la
luz estáencendida
Cables cruzados o cables
de alimentación
es tierra hacia fuera.
Compruebe las conexiones de
cables.

Page
17
2 Lights mur extérieur
Home Depot SKU XXX-XXX (UPC XXXXXXXXXXXX)
(Sombre Frottés Bronze)
MANUEL D'INSTRUCTIONS

Page
18
Nous vous remercions d'avoir achetéce
Home Decorators Collection Lanterne
pour mur extérieur. Ce produit a étéfabriquéavec des niveaux plus élevés de
sécuritéet de qualit é. La finale de cette lampe de poche est r ésistante aux
intempéries, mais avec le temps il sera la décoloration naturelle.
CARACTÉRISTIQUES:
1.Facile et un entretien peu coûteux.
2. Résistant aux intempéries.
3. ETL pour les endroits humides
4. Facile àinstaller
Questions, des problèmes, des pièces manquantes:
Avant de retourner àvotre Home Depot local, appelez notre Service Center au
1-800-986-3460 ou visitez www.homedepot.com. S'il vous pla ît se r éférer à
SKU XXX-XXX Sombre Frott és Bronze Lampe or UPC
XXXXXXXXXXXX Sombre Frottés Bronze Lampe

Page
19
ATTENTION:
1. Avant d'installer cette lampe ou la suppression d'un jour précédent , Mettez
l'interrupteur ou en enlevant les fusibles dans la boîte àfusibles.
2. Consultez un électricien qualifi éSI VOUS AVEZ DES ELECTRIQUE
QUESTIONS
3. Si vous avez des questions, ce pouvoir, de la lumi ère s'il vous pla ît
contacter notre Service Center au 1-800-986-3460 ou visitez
www.homedepot.com. S'il vous pla ît se r éférer àSKU XXX-XXX Sombre
Frottés Bronze Lampe or UPC XXXXXXXXXXXX Sombre Frott és
Bronze Lampe
4. Conservez votre reçu et des instructions pour preuve d'achat.
Outils nécessaires pour l'assemblage et l'installation (non inclus)
l'ampoule. lunettes de sécuritéSilicone produit d'étanchéitéen Strippers
2*60Watt max caoutchouc pour l'extérieur
tournevis àtête plate Phillips àtête plate Ruban isolant Coupe-fil

Page
20
PIÈCES FOURNIES pour l'assemblage (pièces ne sont pas àl'échelle):
1 Faîteau (#6) 1 anneau métallique (#1) 1 Douille inférieure (#5) 2 Écrou sphérique (#7)
INSTRUCTIONS D'ASSEMBLAGE:
1. Coupez le courant àla boîte de boîte de fusibles ou disjoncteurs, si
nécessaire,
retirez la vieille lampe et tous les accessoires pour le montage de la boîte de
sortie
2. Déballez soigneusement la nouvelle lampe et d exposer toutes le pièces sur
une zone claire, soyez déballez soigneusement la nouvelle lampe et
dexposer toutes les pièces sur une zone claire, soyez prudent de ne pas
perdre les petites pièces nécessaires pour Installation.
3.Installez des ampoules en conformitéavec les spécifications de la lampe.
(Ne
pas dépasser la puissance maximale nominale!)
4.Mettez l'anneau en métal (#1) de Glass Shade (#4) Titulaire Bas (#5) sur
l'ampoulecluster et visser le fleuron (6) Avec mamelon dans l'écrou prolongé
(#3).
