Home Decorators Collection GEM1689AS-2 User manual

THANK YOU
We appreciate the trust and confidence you have placed in Home Decorators Collection through the purchase of this exterior
small wall lantern. We strive to continually create quality products designed to enhance your home. Visit us online to see our full
line of products available for your home improvement needs. Thank you for choosing Home Decorators Collection!
Item #1000-209-344
Model #GEM1689AS-2
USE AND CARE GUIDE
CAMBRIDGE 1-LIGHT EXTERIOR SMALL WALL LANTERN
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 6 p.m., EST, Monday-Friday
1-877-527-0313
HOMEDEPOT.COM

Table of Contents
Table of Contents..........................................................2
Safety Information.........................................................2
Warranty.........................................................................2
Pre-Installation ..............................................................3
Planning Installation
Tools required
Hardware Included
Package Contents
Installation.....................................................................5
Care and Cleaning ........................................................7
Troubleshooting............................................................ 7
Safety Information
WARNING: Carefully read and understand the
information given in this manual before beginning the
assembly and installation. Failure to do so could lead to
electric shock, fire, or other injuries which could be
hazardous or even fatal.
WARNING: Ensure the electricity to the wires you are
working on is shut off. Either remove the fuse or turn off
the circuit breaker.
NOTICE: Changes or modifications not expressly approved by
the party responsible for compliance could void the user’s
authority to operate the equipment.
Warranty
WHAT IS COVERED
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period of three
(3) years from date of purchase. This warranty applies only to the original consumer purchaser and only to products used
in normal use and service. If this product is found to be defective, the manufacturer’s only obligation, and your exclusive
remedy, is the repair or replacement of the product at the manufacturer’s discretion, provided that the product has not
been damaged through misuse, abuse, accident, modifications, alterations, neglect, or mishandling.
WHAT IS NOT COVERED
This warranty shall not apply to any product that is found to have been improperly installed, set-up, or used in any way not
in accordance with the instructions supplied with the product. This warranty shall not apply to a failure of the product as a
result of an accident, misuse, abuse, negligence, alteration, faulty installation, or any other failure not relating to faulty
material or workmanship. This warranty shall not apply to the finish on any portion of the product, such as surface and/or
weathering, as this is considered normal wear and tear.
The manufacturer does not warrant and specifically disclaims any warranty, whether express or implied, of fitness for a
particular purpose, other than the warranty contained herein. The manufacturer specifically disclaims any liability and shall
not be liable for any consequential or incidental loss or damage, including but not limited to any labor / expense costs
involved in the replacement or repair of said product.
Contact the Customer Service Team at 1-877-527-0313 or visit www.HomeDepot.com.

HOMEDEPOT.COM
Please contact 1-877-527-0313 for further assistance.
Pre-Installation
PLANNING INSTALLATION
Read all instructions before assembly. Before starting installation of this fixture or removal of a previous fixture, disconnect
the power by turning off the circuit breaker or by removing the fuse at the fuse box. To avoid damaging this product,
assemble it on a soft, non-abrasive surface, such as carpet or cardboard.
NOTE: Keep your receipt and these instructions
for proof of purchase.

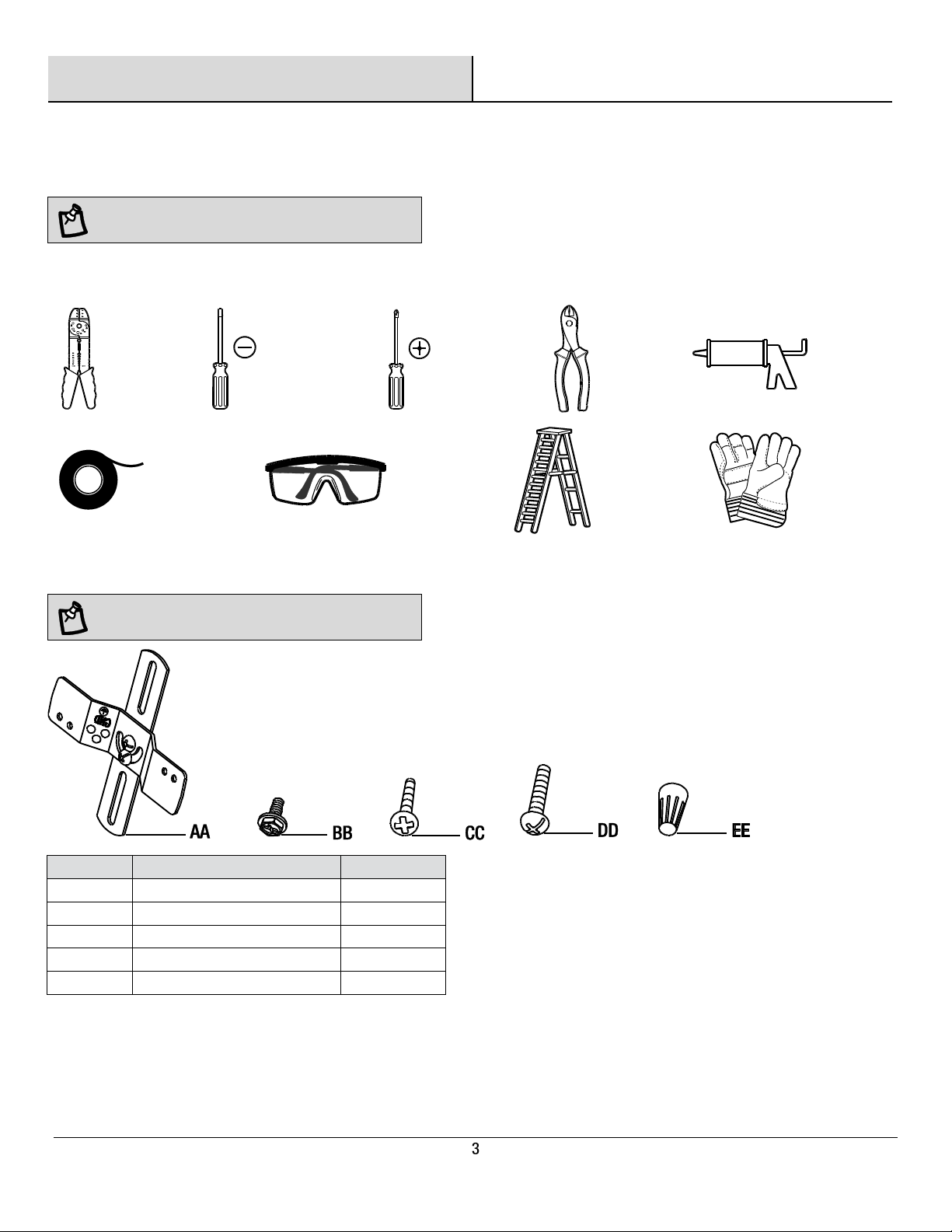

TOOLS REQUIRED
Wire
Strippers
Flathead
Screwdriver
Phillips
Screwdriver
Wire
Cutters
Silicone
Caulk
Electrical
Tape
Safety
Goggles
Ladder
Gloves
HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
Part
Description
Quantity
AA
Cross Bar
1
BB
Ground Screw
1
CC
Outlet Box Screw
2
DD
Mounting Screw
2
EE
Wire Connector
3

Pre-Installation (continued)
PACKAGE CONTENTS
Part
Description
Quantity
A
Wall Plate
1
B
Mounting Point
1
C
Washer
2
D
Lock Nut
2
E
Arm
1
F
Finial
1
G
Nipple
1
H
Decorative Ball
1
I
Socket
1

HOMEDEPOT.COM
Please contact 1-877-527-0313 for further assistance.
Installation

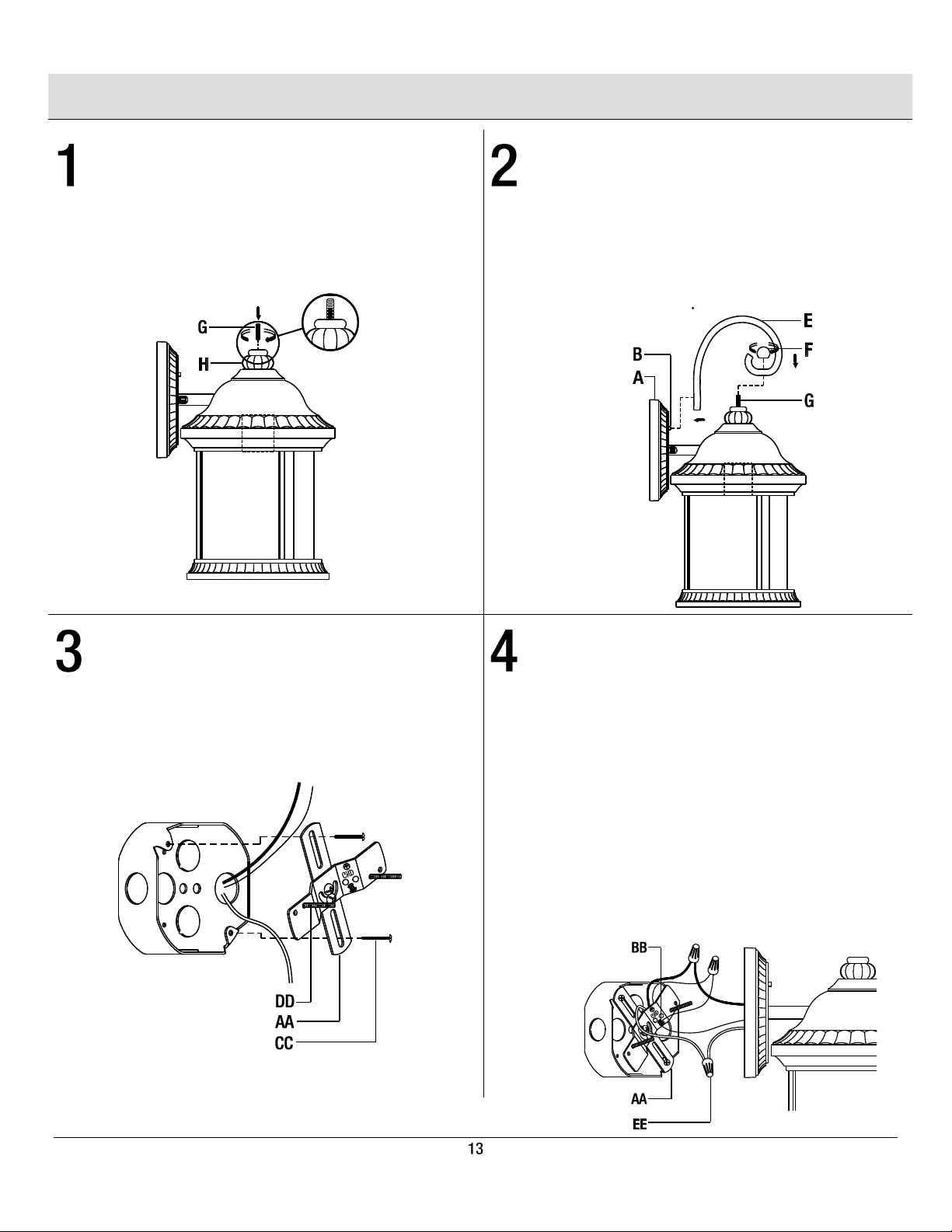

Attaching the nipple
Attaching the arm to the
decorative ball
□Screw the nipple (G) about 1/3 in. into the
decorative ball (H).
□Place the hole on the bottom of the arm (E) over the
mounting point (B).
□Place the hole on the top of the arm (E) onto the
nipple (G).
□Screw the finial (F) onto the nipple (G) to secure the
arm (E).
Attaching the cross bar to
the outlet box
Making the electrical
connections
□Screw the mounting screws (DD) into the cross bar
(AA).
□Mount the cross bar (AA) to the outlet box using
the outlet box screws (CC).
□Wrap the ground wire from the fixture around the
ground screw (BB) on the cross bar (AA), and then
connect the ground wire from the fixture to the
ground wire from the outlet box.
□Connect the white wire from the fixture to the white
wire (neutral wire) from the outlet box.
□Connect the black wire from the fixture to the black
wire (live wire) from the outlet box.
□Cover the three connections using the three wire
connectors (EE). Wrap the three wire connections
with electrical tape for a more secure connection.
□Position the wires back inside the outlet box.

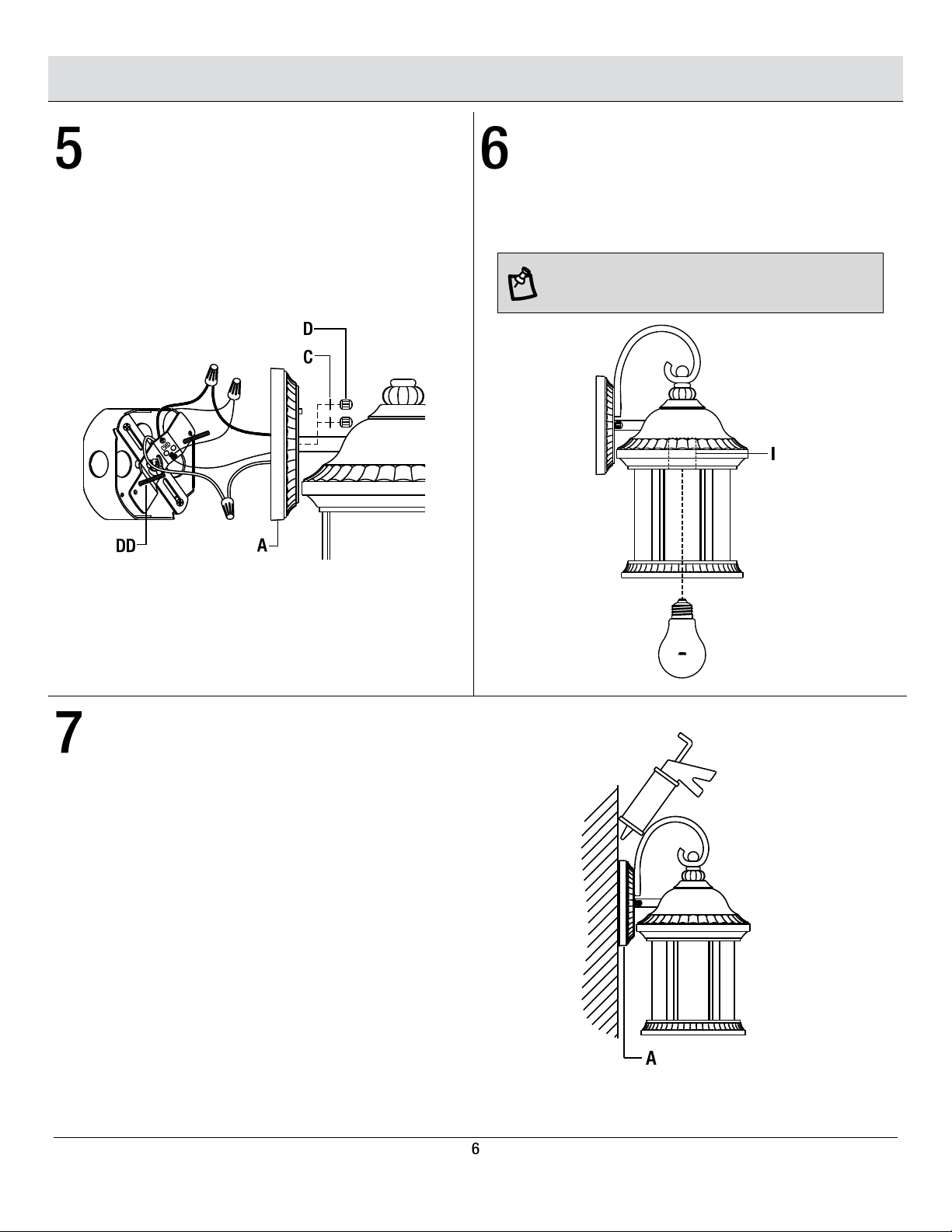

Installation (continued)
Securing the fixture to the
wall
Installing the bulb
□Align the mounting screws (DD) to protrude through
the appropriate holes on the wall plate (A).
□Place the washers (C) over the mounting screws
(DD).
□Screw the lock nuts (D) onto the mounting screws
(DD) to secure the fixture against the wall.
□Install a 60-Watt maximum, medium-base
incandescent bulb (sold separately) into the socket
(I).
NOTE: CFL equivalent energy-saving bulb that
does not exceed 13 Watts (sold separately) can
also be used.
Applying caulk
□Caulk the space between the wall and the upper
3/4 area of the wall plate (A) to prevent water
seeping into the outlet box.
□Leave the bottom 1/4 area uncaulked for drainage
of any water which might leak into the enclosure.

HOMEDEPOT.COM
Please contact 1-877-527-0313 for further assistance.
Care and Cleaning
CAUTION: Before attempting to clean the fixture,
disconnect the power to the fixture by turning the breaker
off or removing the fuse from the fuse box.
□Clean the fixture with a soft, dry cloth.
□Do not use any cleaners with chemicals, solvents, or harsh abrasives.
Troubleshooting
Problem
Possible Cause
Solution
The fixture will not light.
The power is off.
Ensure the power supply is on.
The circuit breaker is off.
Ensure the circuit breaker is in the on position.
The fuse blows or the circuit
breaker trips when the light is
turned on.
The wires are crossed or the
power wire is grounding out.
Check the wire connections.
Contact a qualified electrician or call the Customer
Service Team at 1-877-527-0313.

Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. –6 p.m., EST, Monday - Friday
1-877-527-0313
HOMEDEPOT.COM
Retain this manual for future use.

GRACIAS POR TU COMPRA
Agradecemos la confianza que ha tenido en Home Decorators Collection a traves de de la compra de este araña farola de pared
pequeño para exteriores. Nos esforzamos para continuamente crear productos de calidad diseñados para mejorar tu hogar.
Visítanos por Internet para ver nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar.
Gracias por elegir Home Decorators Collection!
Artículo #1000-209-344
Modelo #GEM1689AS-2
GUÍA DE USO Y MANTENIMIENTO
FAROLA DE PARED PEQUEÑO PARA EXTERIORES DE 1 LUZ
CAMBRIDGE
Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama
al Servicio al Cliente de Home Decorators Collection
de lunes a domingo entre 8 a.m. y 6 p.m., (hora del Este de EE. UU.)
1-877-527-0313
HOMEDEPOT.COM

Índice
Índice............................................................................10
Información de Seguridad..........................................10
Garantía........................................................................10
Pre-Instalación.............................................................11
Planificación de la Instalatión
Herraminentas Necesarias
Requiere de Hardware
Contenido del Paquete
Instalación ...................................................................13
Mantenimiento y Limpieza.........................................15
Solución de Problemas..............................................15
Información de Seguridad
ADVERTENCIA: Lea cuidadosamente y entienda la
información dada en este manual antes de empezar el
proceso de ensamble e instalación. Si falla en hacerlo,
puede ocasionar un choque eléctrico, incendio u otros
daños que pueden ser perjudiciales o fatales.
ADVERTENCIA: Asegúrese de que la electricidad que
llega a los cables con los que se encuentra trabajando
estén apagados. Remueva el fusible o apague el
interruptor.
ANUNCIO: Cualquier cambio o modificación que no se encuentre
expresamente aprobada por el proveedor responsable del
cumplimiento puede revocar la autorización del usuario a utilizar
el equipo.
Garantía
LO QUE ESTA CUBIERTO
El fabricante garantiza que esta lámpara no presentará defectos materiales o de fabricación por un período de tres (3)
años a partir de la fecha de compra. Esta garantía es válida sólo para el comprador original y sólo cubre los productos en
uso y funciones normales. Si se descubre algún defecto en este producto, la única obligación y solución exclusiva del
fabricante, a criterio del mismo, será reparar o reemplazar el producto siempre y cuando el defecto no sea resultado de
un mal uso, abuso, accidente, modificaciones, alteraciones, negligencia o manejo indebido.
LO QUE (NO) ESTA CUBIERTO
Esta garantía no cubre ningún producto instalado, configurado o usado incorrectamente sin seguir las instrucciones
adjuntas al producto. Esta garantía no cubre fallas del producto a consecuencia de un accidente, mal uso, abuso,
negligencia, modificaciones o instalaciones defectuosas, o cualquier otra falla no relacionada con defectos materiales o
de fabricación. Esta garantía no se aplica al acabado de ninguna parte del producto, como por ejemplo el de la superficie,
ni al deterioro por condiciones ambientales, ya que eso se considera un desgaste normal.
El fabricante no garantiza y rechaza especialmente cualquier garantía, expresa o implícita, de idoneidad para un
propósito en particular, distinta de la garantía indicada aquí. El fabricante se exime específicamente de cualquier
obligación y no es responsable por daños o pérdidas directas o indirectas, lo que incluye cualquier costo de mano de
obra o gastos relacionados con el reemplazo o reparación de dicho producto.
Comunícate con el Equipo de Servicio al Cliente al 1-877-527-0313 o visita www.HomeDepot.com.

HOMEDEPOT.COM
Para obtener asistencia, llama al 1-877-527-0313.
Pre-Instalatión
PLANIFICACIÓN DE LA INSTALACIÓN
Lee todas las instrucciones antes de ensamblar. Antes de comenzar la instalación o de quitar la instalación anterior,
desconecte la alimentacion apagando el interruptor del circuito o quitando el fusible en la caja de fusible. Para evitar
dañar el artículo, ensámblalo sobre una superficie suave, no abrasiva, como por ejemplo una alfombra o cartón.
NOTA: Conserva el recibo y estas Instrucciones
como Comprobante de Compra.

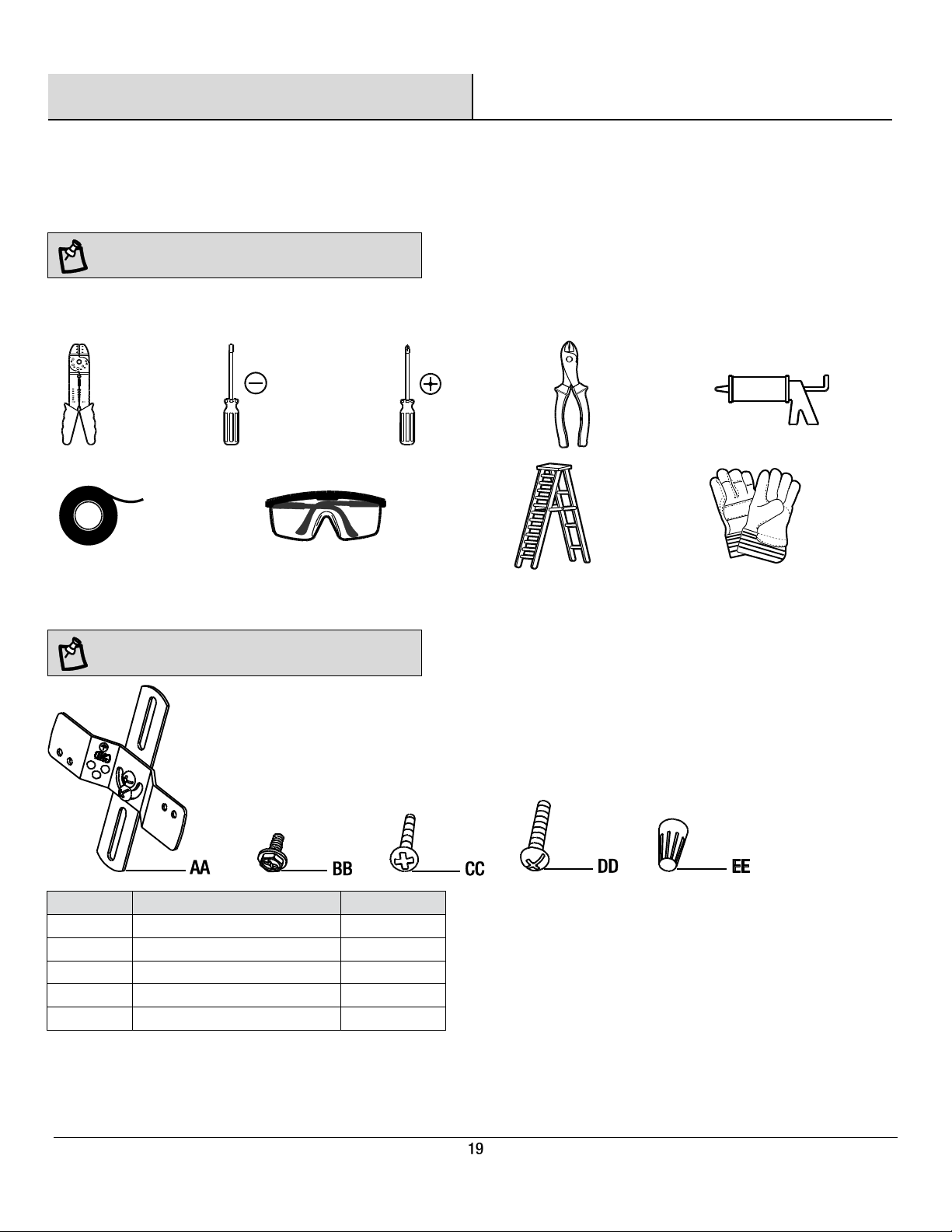

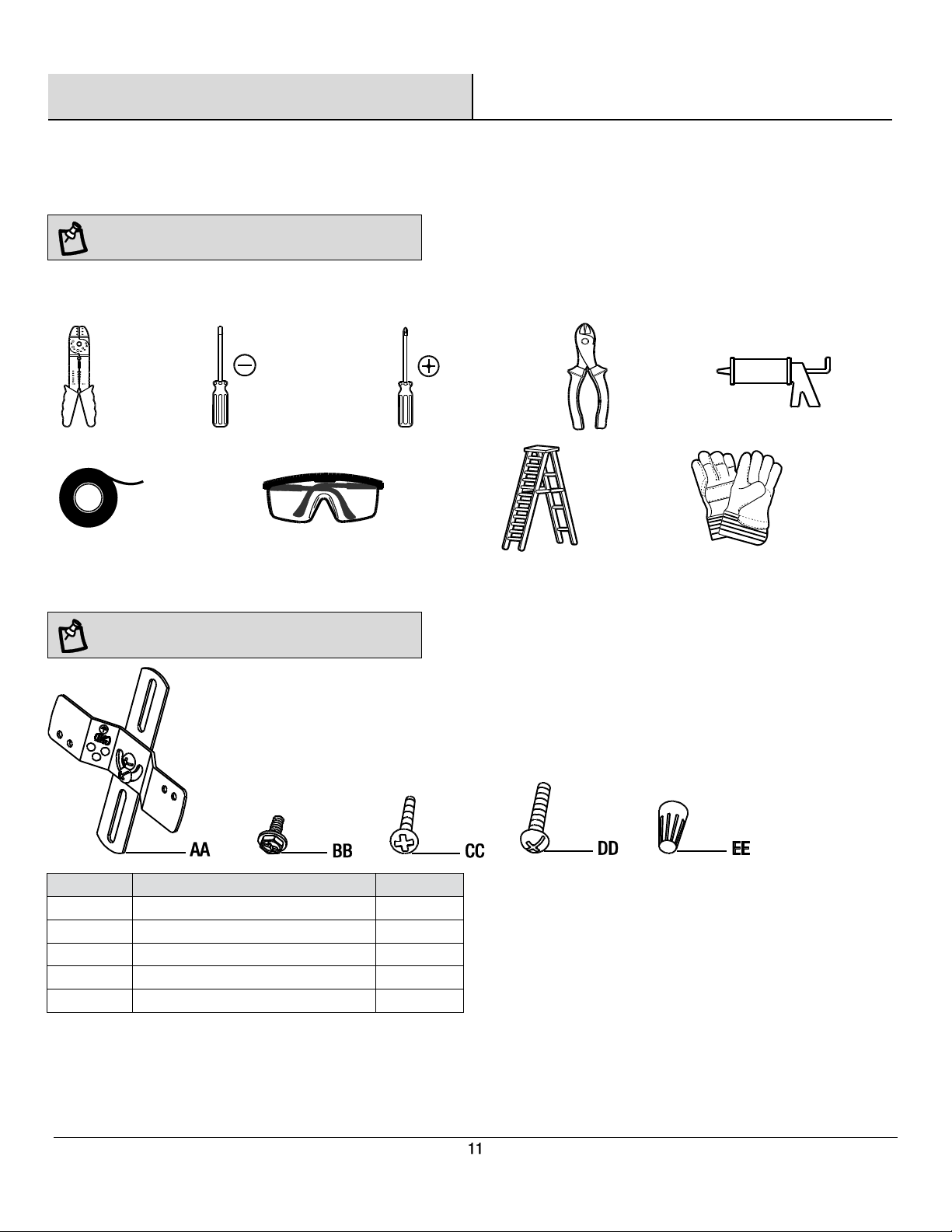

HERRAMIENTAS NECESARIAS
Peladors
de Cables
Destornillador
de Cabeza
Plana
Destornillador
Phillips
Pinzas
Cortacables
Selladr
calafatear
Cinta
Aislan
Gafas de
Seguridad
Escalera
Guantes
REQUIERE DE HARDWARE
NOTA: El objeto no se muestra en su tamaño
real.
Pieza
Descripción
Cantidad
AA
Barra Cruzada
1
BB
Tornillo de Toma de Tierra
1
CC
Tornillo de la Caja de Salida
2
DD
Tornillo de Montaje
2
EE
Conector de Cable
3

Pre-Instalación (continuación)
CONTENIDO DEL PAQUETE
Pieza
Descripción
Cantidad
A
Placa de la Pared
1
B
Punto de Conexión
1
C
Arandela
2
D
Tuercas de Cierre
2
E
Brazo
1
F
Embellecedor
1
G
Entrerrosca
1
H
Bola Decorativa
1
I
Portalámpara
1

HOMEDEPOT.COM
Para obtener asistencia, llama al 1-877-527-0313.
Instalación
Acoplar la entrerrosca
Acoplar la brazo en la bola
decorativa
□Atornillar la entrerrosca (G) about 1/3 in. en la bola
decorativa (H).
□Coloque el agujero que hay en la parte inferior del
brazo (E) sobre el punto de conexión (B).
□Coloque el agujero que hay en la parte superior del
brazo (E) en la entrerrosca (G).
□Atornille el embellecedor (F) en la entrerrosca (G)
para fijar el brazo (E)
Acoplar la barra cruzada el la
caja de salida
Hacer las conexiones
eléctricos
□Atornille las tornillos de montaje (DD) en el la barra
cruzada (AA).
□Mount la barra cruzada (AA) el la caja de salida
usando los tornillos de la caja de salida (CC).
□Envuelva el cable a tierra del accesorio alrededor
del tornillo de toma de tierra (BB) sobre la base de
montaje (AA), y conéctelo al la caja de salida.
□Conecte el cable blanco de la instalación al cable
blanco (cable neutral) de la caja de salida.
□Conecte el cable negro de la instalación al cable
negro (cable vivo) de la caja de salida.
□Cobra las tres conexiones usando los tres
conectores de cables (EE). Envuelva last res
conexiones de cables con cinta eléctrica para una
conexión más segura.
□Posicione los cables de vuelta al interior de la caja
de salida.

Instalación (continuación)
Fije la instalación en la pared
Instalar la bombilla
□Alinee los tornillos (DD) para que penetren en los
agujeros apropiados de la placa de pared (A).
□Coloque las arandelas (C) en los tornillos (DD).
□Atornille las tuercas (D) en los tornillos (DD) para
fijar el accesorio a la pared.
□Instale un bombilla incandescente de base medio de
60 Vatios máximo (vendido por separado) en el
portalámpara (I).
NOTA: Se pueden usar también bombilla de
ahorro de energía equivalente a CFL que no
excedan la13 watts (vendido por separado).
Appliquer calafatear
□Calafatear el espacio entre la pared y 3/4 parte del
área de la parte superior de la placa de la pared (A)
para prevenir que el agua entre en la caja de
salida.
□Deje 1/4 parte de la parte inferior sin calafatear
para el drenaje del agua que pudiera entrar en el
recinto.

HOMEDEPOT.COM
Para obtener asistencia, llama al 1-877-527-0313.
Mantenimiento y Limpieza
PRECAUCIÓN: Antes de intentar limpiar la pieza,
desconéctela o apague el interruptor o remueva el fusible
de la caja de fusibles.
□Limpia la lámpara con un paño suave y seco.
□No uses limpiadores con químicos, solvents, o productos abrasivos.
Solución de problemas
Problema
Causa Posible
Solución
La bombilla no enciende.
La electricidad está apagada.
Asegúrate de que el suministro de electricidad
esté encendido.
El cortacircuito está apagado.
Verifica que el cortacircuitos está en la posición de
“on” (encendido).
El fusible se funde o el
cortacircuito se activa cuando se
enciende la luz.
Los cables están cruzados o el
cable de poder tiene polo a tierra.
□Compruebe las conexiones del cableado.
Contacta a un electricista calificado o llama al
equipo de Servicio al Cliente al 1-877-527-0313.

Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama
al Servicio al Cliente de Home Decorators Collection
de lunes a domingo entre 8 a.m. y 6 p.m., (hora del Este de EE. UU.)
1-877-527-0313
HOMEDEPOT.COM
Conserva este manual para referencias futuras.

MERCI
Nous vous remercions de la confiance que vous avez place en Home Decorators Collection en achetant ce luster lanterne murale
d’extérieur de taille petit. Nous nous efforçons en permanence de créer des produits de qualité conçus pour perfectionner votre
maison. Vous pouvez visiter notre site en ligne pour consulter notre gamme complète de produits pour vos besoins de rénovation
résidentielle. Merci d'avoir choisi Home Decorators Collection!
Article #1000-209-344
Modèle #GEM1689AS-2
GUIDE D'UTILISATION ET D'ENTRETIENE
LANTERNE MURALE D’EXTÉRIEUR DE TAILLE PETIT À UNE LUMIÈRE
CAMBRIDGE
Questions, problèmes, pièces manquantes? Avant de retourner au magasin, veuillez communiquez avec le
service à la clientèle Home Decorators Collection
entre 8h00 et 18h00 (HNE) du lundi au vendredi au
1-877-527-0313
HOMEDEPOT.COM

Table des Matières
Table des Matières......................................................18
Consignes de Sécurité ...............................................18
Garantie........................................................................18
Pré-Installation ............................................................19
Planification de l’Installation
Outils Requis
Materiel Requis
Contenu de l'Emballag
Installation...................................................................21
Entretien et Nettoyage................................................23
Dépannage................................................................... 23
Consignes de Sécurité
AVERTISSEMENT: Veuillez soigneusement lire et
comprendre les informations contenues dans ce manuel
avant de commencer l’assemblage et l’installation. Vous
vous exposez, dans le cas contraire, à des risques
dangereux ou mortels d’électrocution, d’incendie ou
d’autres blessures.
AVERTISSEMENT: Be Enlevez les fusibles concernés
ou désactivez le disjoncteur afin de vous assurer de
mettre hors tension les fils électriques à manipuler.
AVERTISSEMENT: Be Enlevez les fusibles concernés ou
désactivez le disjoncteur afin de vous assurer de mettre hors
tension les fils électriques à manipuler.
Garantie
CE QUI EST COUVERT
Le fabricant garantit que ce luminaire sera exempt de défauts de fabrication et de matériaux pendant une période d'un
trois (3) ans à compter de la date d’achat. Cette garantie ne vise que l’acheteur original et uniquement un usage et un
entretien normaux des produits. Si ce produit est défectueux, la seule obligation du fabricant, et votre seul recours, est de
remplacer ou de réparer le produit, au choix du fabricant, pourvu que le produit n’ait pas été endommagé par une
utilisation inadéquate ou abusive, par un accident, une modification, une altération, la négligence ou une mauvaise
manipulation.
CE QUI EST COUVERT (ET PAS)
Cette garantie ne s’applique pas à un produit qui est déclaré avoir été mal installé, mal posé ou utilisé d’une façon non
conforme aux instructions qui l’accompagnent. Cette garantie ne s’applique pas à un défaut du produit qui découle d’un
accident, d’un mauvais usage, d’un usage abusif, d’une négligence, d’une modification ou d’une installation incorrecte, ou
à tout défaut étranger à un défaut de matériaux ou de fabrication. Cette garantie ne s’applique pas au fini de toute partie
du produit, comme la surface, ni à l’altération par le climat, puisqu’il s’agit d’une usure normale.
Le fabricant ne garantit aucunement, et réfute expressément toute garantie, explicite ou tacite, d’adaptation à un usage
particulier autre que celui exprimé aux présentes. Le fabricant réfute expressément toute responsabilité et ne peut être
tenu responsable de toute perte ou de tout dommage indirect ou accessoire, y compris mais non de façon limitative, tous
les frais de main-d’œuvre ou autres encourus pour le remplacement ou la réparation dudit produit.
Communiquez avec l’équipe du service à la clientèle au 1 877 527-0313 ou visitez le site www.HomeDepot.com.

HOMEDEPOT.COM
Veuillez composer le 1 877 527-0313 pour une assistance supplémentaire.
Pré-Installation
PLANIFICATION DE L'INSTALLATION
Lisez toutes les instructions avant de procéder à l’assemblage. Avant de commencer à installer ce luminaire ou d’enlever
l’ancien luminaire, déconnectez le courant en eteignant le disjoncteur ou en enlevant le fusible correspondent du coffret à
fusibles. Pour éviter d’endommager ce produit, assemblez-le sur une surface molle et non abrasive telle qu’un tapis ou un
carton.
REMARQUE: Conservez le reçu, ainsi que ces
instructions, à titre de preuve d’achat.
OUTILS REQUIS
Dénudeur de
Câbles
Électriques
Tournevis à
Tête Plate
Tournevis à
Croisillon
Pince Pour
Câbles
Électriques
Siliconeco
lmater
Ruban
Adhésif
Isolant
Lunettes de
Protection
Echelle
Gants
MATERIEL REQUIS
REMARQUE: Le matériel n’est pas illustré à sa
taille réelle.
Pièce
Description
Quantité
AA
Entretoise
1
BB
Vis de Terre
1
CC
Vis Boite de Sortie
2
DD
Vis de Montage
2
EE
Serre-fil
3

Pré-Installation (suite)
CONTENU DE L'EMBALLAG
Pièce
Description
Quantité
A
Plaque Murale
1
B
Point de Connexion
1
C
Rondelle
2
D
Ecrou de Verrouillage
2
E
Bra
1
F
Elément Décoratif
1
G
Embout Fileté
1
H
Boule Décorative
1
I
Douille
1
