Home Decorators Collection 16986 User manual

THANK YOU
We appreciate the trust and condence you have placed in Home Decorators Collection through the purchase of this light xture. We strive to
continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home
improvement needs. Thank you for choosing Home Decorators Collection!
Item #1000 000 000
Model #16986
USE AND CARE GUIDE
3 HEAD OUTDOOR POST LIGHT
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS

2
Table of Contents
Table of Contents..........................................................2
Safety Information.........................................................2
Warranty.........................................................................2
Three (3) Year Warranty
...........................................................2
What is Covered.......................................................................2
What is Not Covered ................................................................2
Pre-Installation ..............................................................3
Planning Installation ................................................................3
Tools Required .........................................................................3
Hardware Included...................................................................3
Package Contents ....................................................................4
Installation ..................................................................... 5
Care and Cleaning ........................................................ 8
Troubleshooting............................................................ 8
Service Parts ................................................................. 9
Model .......................................................................................9
READ AND SAVE THESE INSTRUCTIONS.
For your protection and safety, carefully read and understand the
information provided in this manual completely before attempting
to assemble, install, or operate this product. Failure to do so
could lead to electrical shock, re, or other injuries that could be
hazardous or even fatal.
Before touching any wire, use a voltage tester to make sure it is
not live.
When replacing fuses, turn off the main power rst. Make sure
your hands and feet are dry, and place one hand behind your
back to prevent electricity from making a complete circuit
through your chest. Touch a plug fuse only by its insulated rim.
Remove cartridge fuses with a fuse puller.
Use tools with insulated handles and ladders made of wood or
berglass.
To protect children, place a safety cover over any unused outlets.
Warranty
THREE (3) YEAR WARRANTY
WHAT IS COVERED
The manufacturer warrants this xture to be free from defects in materials and workmanship for a period of three (3) years from date of
purchase. This warranty applies only to the original consumer purchaser and only to products used in normal use and service. If this product
is found to be defective, the manufacturer’s only obligation, and your exclusive remedy, is the repair or replacement of the product at the
manufacturer’s discretion, provided that the product has not been damaged through misuse, abuse, accident, modications, alteration,
neglect, or mishandling. This warranty shall not apply to any product that is found to have been improperly installed, set-up, or used in any
way not in accordance with the instructions supplied with the product. This warranty shall not apply to a failure of the product as a result of
an accident, misuse, abuse, negligence, alteration, faulty installation, or any other failure not relating to faulty material or workmanship.
This warranty shall not apply to the nish on any portion of the product, such as surface and/or weathering, as this is considered normal
wear and tear.
WHAT IS NOT COVERED
The manufacturer does not warrant and specically disclaims any warranty, whether expressed or implied, of tness for a particular
purpose, other than the warranty contained herein. The manufacturer specically disclaims any liability and shall not be liable for any
consequential or incidental loss or damage, including but not limited to any labor/expense costs involved in the replacement or repair of
said product.
Contact the Customer Service Team at 1-800-986-3460 or visit HOMEDEPOT.COM/HOMEDECORATORS.
Safety Information
DANGER: Before starting installation of this xture
or removal of a previous xture, disconnect the power
by turning off the circuit breaker, removing the fuse at
the fuse box, or tripping the breaker that controls that
circuit. Tape a sign to the panel warning others to
leave the circuit alone while you work.
CAUTION: CONSULT A QUALIFIED ELECTRICIAN IF
YOU HAVE ANY ELECTRICAL QUESTIONS. If you have
any non-electrical questions about this xture, please
call our Customer Service Team at 1-800-986-3460 or
visit HOMEDEPOT.COM/HOMEDECORATORS. Please
reference your SKU (1000 000 000) or UPC
(802513169867).

HOMEDEPOT.COM/HOMEDECORATORS3
Please contact 1-800-986-3460 for further assistance.
Pre-Installation
PLANNING INSTALLATION
Read all instructions before installing.
To avoid damaging this product, place it on a soft, non-abrasive surface, such as carpet or cardboard.
IMPORTANT: Inspect the wire insulation for any
cuts, abrasions, or exposed copper that may have
occurred during shipping. If there is a defect in the
wire, do not attempt installation. Please call the
Customer Service Team at 1-800-986-3460.
TOOLS REQUIRED (NOT INCLUDED)
Phillips Wire Pliers
Screwdriver Stripper
Safety Electrical
Goggles Tape
HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
NOTE: This product requires three100W maximum
medium base (E26) type A bulbs or 23W maximum
medium base (E26) SBCFLs (sold separately).
TOOL REQUIRED (INCLUDED)
Allen key
Select the desired installation. Run the supply wiring to the installation location and prepare the concrete surface. The supply wiring must
be adequately protected from water using a wire conduit. When preparing the concrete surface, be sure that the conduit extends 1/2” from
the surface to prevent any runoff from entering the opening.
Template
Part Description Quantity Description Quantity
3AA
3Lock washer (Pre-assembled to anchor (GG)) EE
3
Allen screw (Pre-assembled to lantern
assembly (A) and columns (B,C))
BB 3 Flat washer (Pre-assembled to anchor (GG)) FF
CC
Screw (Pre-assembled to base (E))
3 3AnchorGG
3
Wire connector
Hex nut (Pre-assembled to anchor(GG))
DD
AA BB CC DD
EE FF
GG
Part

4
Pre-Installation (continued)
Part Description Quantity
1A
PACKAGE CONTENTS
A
B
C
D
E
1
Lantern assembly
B
1
Upper column
CMiddle column
Part Description Quantity
1Lower columnD
1Base E

5
 




12
ƶ
Guide the lantern assembly (A) wire with bare copper ground
wire through the upper column (B), middle column (C) and
lower column (D).
ƶ
Assembling the lantern assembly
to the columns
Installing the anchor
Installation
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
A
B
C
D
ƶ
Tighten the lantern assembly (A), the upper column (B), the
middle column (C) and the lower column (D) until secured
respectively as shown in diagram.
ƶ
Secure each column with the Allen screws (AA) by Allen key
as shown.
AA




NOTE: the desired position must be concrete surface,
and the holes be sure not to exceed 4”.
Place the template on the desired position that best
ts, then use 1/2” drill bit to drill the holes as indicated
on the template.
GG
ƶUnscrew the hex nuts (DD), and remove the lock
washers (EE) and the at washer (FF) from the
anchors (GG), use in a subsequent assembly.
ƶRemove the template, then insert the anchors (GG)
into the holes as shown.

6
 




34

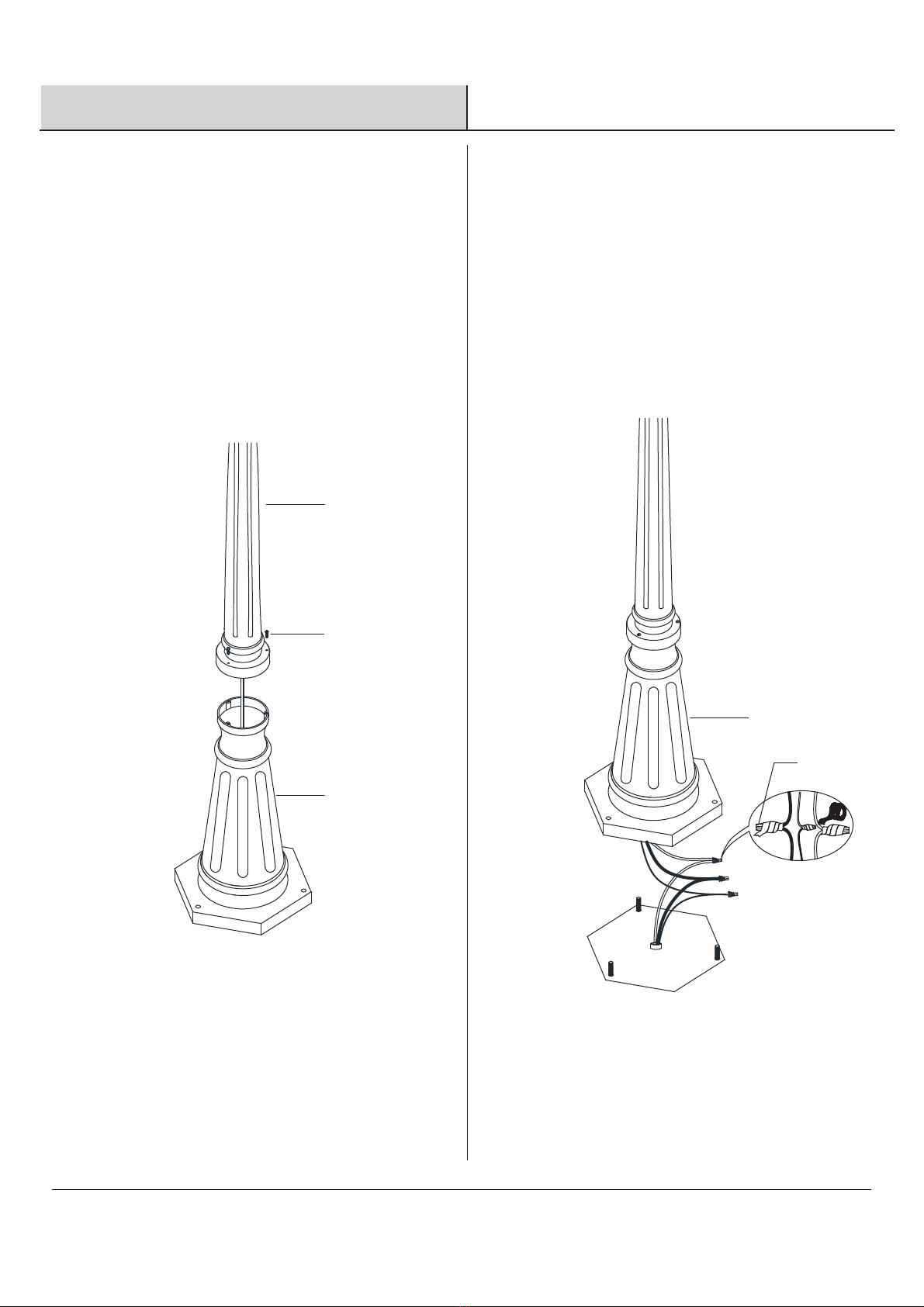

ƶGuide the lantern assembly (A) wire with bare copper
ground wire through the base (E).
Making the electrical connections
Assembling the lantern assembly
to the base
Installation (continued)
D
ƶAttach the base (E) to the bottom of the lower column (D),
align the holes and secure with three screws (BB) by
the screwdriver.
BB
E
ƶ
ƶ



Strip 3/4 in. of insulation from the wire ends.
ƶ
ƶ
The bare copper ground wire from the xture to the ground wire
from the desired position.
Cover the wires with wire connectors (CC). Tape the wire
connectors (CC) and wires together, and carefully position all
wires inside the base (E).
Connect the black wire from the xture to the black wire from
the desired position, and the white wire from the xture to
the white wire from the desired position.
CC
E

7
 




56

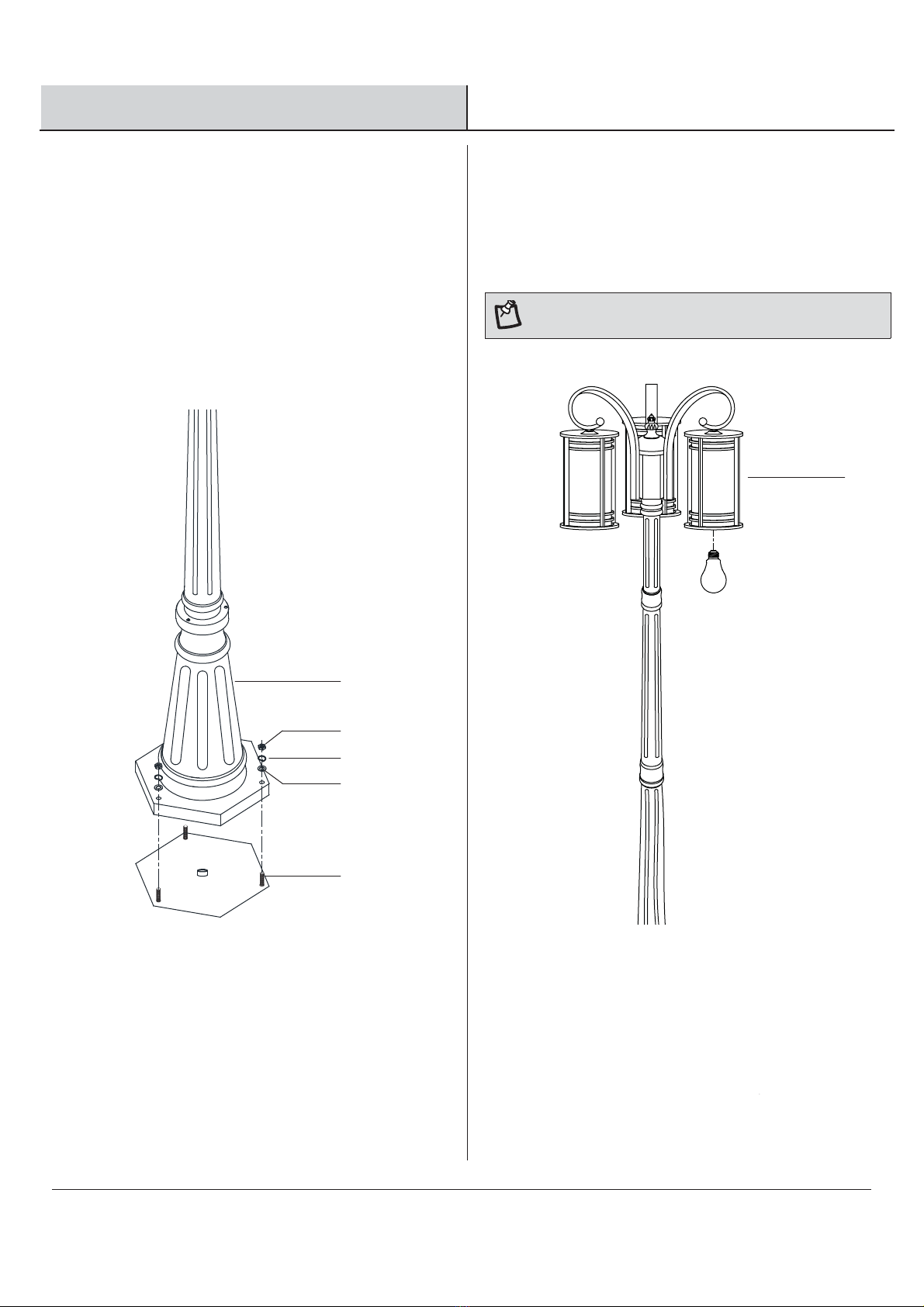

ƶPlace the base (E) of the xture body over the desired
positon, and ensure the heads of the ahchor (GG) come
through the holes of the base (E).
Installing the light bulb
Installing the xture body to the
desired position
Installation (continued)
ƶPlace the at washers (FF) and lock washers (EE) over
the ahchors (GG), and tighten the nuts (DD) onto the
ahchor(GG) until the base (E) is held rmly against the oor.
ƶ


Install the light bulb (not included) into the lantern
assembly (A) socket. Use three 100-watt medium base
bulbs or less.
A
E
DD
EE
FF
GG
NOTE: You can also use three 23W maximum medium base (E26)
SBCFL (sold separately). Do not exceed the recommended wattage.
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.

8
Care and Cleaning
 Do not use any cleaners with chemicals, solvents, or harsh abrasives. Use only a dry, soft cloth to dust or wipe carefully.
 To clean the xture, disconnect power by turning off the circuit breaker or by removing the fuse at the fuse box, and use a dry or
slightly dampened, clean cloth to wipe the exterior surface of the xture.
Troubleshooting
Problem Possible Cause Solution
The bulb is burned out. Replace the light bulb.
The power is off. Ensure the power supply is turned on.
There is a faulty switch. Test or replace the switch.
The lights will not turn on.
There is a faulty wire connection. Check the wiring.
The fuse blows, or the circuit breaker
trips, when the light is turned on.
There are crossed wires, or the power
wire is grounding out.
Discontinue use of the lamp. Check the wire connections.
Contact a qualied electrician or call the Customer Care
Service Team at 1-800-986-3460.

9
Service Parts
MODEL: 16986
Part Description
Lock washer (Pre-assembled to anchor(GG)) EE
Allen screw (Pre-assembled to lantern
assembly (A) and columns (B,C,))
AA
Flat washer (Pre-assembled to anchor(GG)) FF
BB Screw (Pre-assembled to base (E))
AnchorGG
Wire connector
Hex nut (Pre-assembled to anchor(GG))
CC
DD
Lantern assemblyA
Upper column
B
Middle column
C
Lower column D
Base E
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
AA BB CC DD
EE FF
GG
A
B
C
D
E


Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Retain this manual for future use.

GRACIAS POR TU COMPRA.
Apreciamos la conanza que has depositado en Home Decorators Collection al comprar esta lámpara. Nos esforzamos para continuamente crear
productos de calidad diseñados para mejorar tu hogar. Visítanos por Internet para ver nuestra línea completa de productos disponibles para las
necesidades de mejoras de tu hogar. ¡Gracias por elegir Home Decorators Collection!
Artículo #1000 000 000
Modelo #16986
GUÍA DE USO Y MANTENIMIENTO
POSTE DE LUZ PARA EXTERIOR DE 3 FAROLES
¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda,
llama al Servicio al Cliente de Home Decorators Collection, de 8 a.m. a 7 p.m.,
hora estándar del Este, de Lunes a Viernes, y de 9 a.m. a 6 p.m., hora estándar del Este, Sábados.
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS

2
Índice
Índice .............................................................................2
Información de Seguridad ...........................................2
Garantía .........................................................................2
Tres (3) Años de Garantía .......................................................
2
Incluido ....................................................................................2
No Incluido ...............................................................................2
Pre-Instalación ..............................................................3
Planicación de Instalación .....................................................3
Herramientas Necesarias .........................................................3
Aparillage Incluido ..................................................................3
Contenido del Paquete ............................................................4
Instalación ..................................................................... 5
Cuidado y Limpieza ......................................................7
Solución de Problemas ................................................7
Partes de Servicio ........................................................ 8
Modelo .................................................................................... 8
LEA CUIDADOSAMENTE Y GUARDE LAS
SIGUIENTES INSTRUCCIONES
Para su protección y seguridad, lea cuidadosamente y entienda
completamente la información suministrada en este manual antes
de tratar de armar, instalar u operar este producto. El no seguir
las instrucciones puede resultar en un corto circuito, incendio u
otros daños peligrosos y en algunos casos fatales.
Antes de tocar cualquier cable, asegúrese de usar un medidor
de voltage para vericar que el cable no esté activo.
Apague la fuente de alimentación principal antes de remplazar
los fusibles. Asegúrese que sus manos y pies estén secos,
coloque una mano detrás de la espalda para prevenir un
circuito cerrado a través de su pecho. Solo sujete el fusible
por la parte aislada. Utilize un extractor de fusibles para remover
los cartuchos de fusibles.
Use herramientas con mango aislado y escaleras de
madera o bra de vidrio.
Para proteger a los niños, coloque un covertor de seguridad
en todas las salidas eléctricas que no están siendo utilizadas.
Garantía
Tres (3) AÑOS DE GARANTÍA
CUBIERTO
El fabricante garantiza que esta lámpara no presentará defectos materiales o de fabricación por un período de tres (3) años a partir de la
fecha de compra. Esta garantía es válida sólo para el comprador original y sólo cubre productos en uso y funciones normales. Si se
descubre algún defecto en este producto, la única obligación y solución exclusiva del fabricante, a criterio del mismo, será reparar o
reemplazar el producto siempre y cuando el defecto no sea resultado de un mal uso, abuso, accidente, modicaciones, alteraciones,
negligencia o manejo indebido. Esta garantía no cubre ningún producto instalado, congurado o usado incorrectamente sin seguir las
instrucciones adjuntas al producto. Esta garantía no cubre fallas del producto a consecuencia de un accidente, mal uso, abuso, negligencia,
modicaciones o instalaciones defectuosas, o cualquier otra falla no relacionada con defectos materiales o de fabricación. Esta garantía no
se aplica al acabado de ninguna parte del producto, como el de la supercie, ni al deterioro por condiciones ambientales, ya que eso se
considera un desgaste normal.
NO CUBIERTO
El fabricante no garantiza y se exime especialmente de cualquier garantía, explícita o implícita, de la capacidad del producto de asumir una
función especíca, distinta de la indicada en la garantía incluida en la presente. El fabricante se exime especícamente de cualquier
obligación y no es responsable de daños o pérdida directa o indirecta, incluidos cualquier costo de mano de obra o gastos relacionados con
el reemplazo o reparación de dicho producto.
Comunícate con el Equipo de Servicio al Cliente al 1-800-986-3460 o visita HOMEDEPOT.COM/HOMEDECORATORS.
Información de Seguridad
CUIDADO : CONSULTE A UN ELECTRICISTA
CALIFICADO SI TIENE ALGUNA PREGUNTA ACERCA DE
LA INSTALACIÓN ELÉCTRICA. Si usted tiene alguna
otra pregunta acerca de esta lámpara, por favor
contacte a nuestro Equipo de Servicio al Cliente al
1-800-986-3460 o visite nuestra página web
HOMEDEPOT.COM/HOMEDECORATORS. Reérase al
numero SKU (1000 000 000) o UPC (802513169867).
PELIGRO : Antes de comenzar la instalación de esta
lámpara o antes de remover la lámpara existente,
apague el interruptor automático del circuito
eléctrico, retire el fusible de la caja de fusibles, o
dispare el interruptor automático para desconectar
la corriente eléctrica. Adhiera una señalización en el
panel indicando a otras personas que no deben tocar
el circuito mientras usted esté trabajando.

HOMEDEPOT.COM/HOMEDECORATORS
Por favor llame al 1-800-986-3460 para asistencia adicional.
3
Pre-Instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Lea todas las instrucciones antes de comenzar la instalación.
Para evitar dañar el producto, colócalo sobre una supercie suave, no abrasiva, como por ejemplo una alfombra o cartón.
HERRAMIENTAS REQUERIDAS (NO INCLUIDAS)
Destornillador
Phillips
Pelador de
Cables
Alicate
Gafas de
Seguridad
Cinta
Aislante
HERRAMIENTAS INCLUIDAS
NOTA: Las herramientas no se muestran a escala.
HERRAMIENTAS REQUERIDAS (INCLUIDAS)
Llave Allen
Seleccione la instalación deseada. Pase el cable de suministro eléctrico al lugar de la instalación y prepare la supercie de concreto. El cable
que suple la electricidad deberá estar bien protegido del agua usando los conductores de cables. Cuando prepare la supercie de concreto,
asegúrese que los conductores se extiendan 1/2 pulgadas desde la supercie para prevenir que se ltre el agua por la abertura.
Plantilla
IMPORTANTE: Revisa que el aislamiento de los
cables no haya sufrido ningún corte, abrasión ni tenga
lamentos de cobre expuestos debidos al envío. Si hay
un defecto en el cable suspenda el ensamblaje. Por
favor llama a nuestro Equipo de Servicio al Cliente al
1-800-986-3460.
NOTA: Este producto requiere tres bombillas de 100W
máximo de base mediana (E26) de tipo A o tres
bombillas CFL equivalentes de 23W máximo de base
mediana (E26). (se venden por separado).
Pieza Descripción Cantidad Descripción Cantidad
3AA
3Arandela de seguridad (Pre-ensamblada
al ancla (GG))
EE
3
Tornillo Allen (Pre-ensamblado al
farol (A) y las columnas (B, C))
BB
3 Arandela plana (Pre-instalada al ancla (GG)) FF
CC
Tornillo (Pre-ensamblado a la base (E))
3
3AnclaGG
3
Connector de cable
Tuerca hexagonal (Pre-ensamblada al
ancla (GG))
DD
AA BB CC DD
EE FF
GG
Pieza

4
Pre-Instalación (continuación)
Pieza Descripción Cantidad
1A
CONTENIDO DEL PAQUETE
A
B
C
D
E
1
Ensamblaje de los faroles
B
1
Columna superior
CColumna del medio
Pieza Descripción Cantidad
1Columna del medioD
1Base E

5
 




12
ƶ
Guíe el cable del farol (A) con el cable desnudo de cobre a
tierra a través de la columna superior (B), la columna del
medio (C) y la columna inferior (D).
Apriete el farol (A), la columna superior (B), la columna del
medio (C) y la columna inferior (D) hasta que estén
aseguradas respectivamente como se muestra en el diagrama.
Asegure cada columna con los tornillos Allen (AA) usando la
llave Allen como se muestra.
ƶ
Adjuntando el conjunto del farol a
las columnas
Instalando el ancla
Instalación
HOMEDEPOT.COM/HOMEDECORATORS
Por favor llame al 1-800-986-3460 para asistencia adicional.
A
B
C
D
ƶ

ƶ

AA




NOTA: la posición deseada deberá ser una supercie de
concreto, y los oricios no deben exceder las 4 pulgadas.
Coloque la plantilla en la posición deseada, luego use
una barrena de 1/2 pulgadas para barrenar los oricios
como se indica en la plantilla.
Destornille las tuercas hexagonales (DD), y retire las
arandelas de seguridad (EE) y las arandelas planas (FF)
de las anclas (GG), usado en el mismo ensamble.
Retire la planilla, luego inserte las anclas (GG) en los
oricios como se muestra.
GG
ƶ
ƶ

6
 




34
ƶGuíe el cable del farol (A) con el cable desnudo de cobre
a tierra a través de la base (E).
Adjunte la base (E) a la parte de inferior de la columna
inferior (D), alinee los oricios y asegúrelo con los tres
tornillos (BB) con un destornillador.
Realizar la conexión eléctrica
Colocando el conjunto del poste
a la base
Instalación (continuación)
D
ƶ
BB
E
ƶ
ƶ



Pelar el aislamiento del extremo de los cables 3/4 pulgada.
Conecte el cable negro de la lámpara con el cable negro del
lugar escogido, y el cable blanco de la lámpara con el cable
blanco del lugar escogido.
El cable de cobre a tierra del dosel de la lámpara al cable a
tierra del lugar escogido.
Cubra los extremos de los cables con los conectores (CC).
Cubra los conectores de los cables (CC) junto con los cables
utilizando la cinta aislante, e introduzca los cables
cuidadosamente dentro de la base (E).
ƶ
ƶ
CC
E

7
 




56
ƶColoque la base (E) del cuerpo de la lámpara sobre la
posición deseada, y asegúrese que la cabeza de las
anclas (GG) sobresalgan por los oricios de la base (E).
Coloque las arandelas planas (FF) y las arandelas de
seguridad (EE) sobre las anclas (GG), y apriete las
tuercas (DD) en las anclas (GG) hasta que la base (E)
esté rmemente sujetada contra el suelo.
Instalación de la bombilla
Instalación del cuerpo de la
lámpara en el lugar deseado
Instalación (continuación)
ƶ
ƶ


Instale la bombilla (no incluida) en el enchufe de la lámpara (A).
Use tres bombillas de 100 - watt o menos de base mediana.
A
E
DD
EE
FF
GG
HOMEDEPOT.COM/HOMEDECORATORS
Por favor llame al 1-800-986-3460 para asistencia adicional.
NOTA: Usted también puede usar tres bombillas CFL de 23 W
máximo de base mediana (E26) (se venden por separado).
No exceda el wattage recomendado.

8
Mantenimiento y Limpieza
 No use limpiadores con químicos, solventes ni productos abrasivos. Use sólo un paño suave y seco para desempolvar o limpiar con
cuidado.
Para limpiar la lámpara, primero corta el suministro de electricidad, apagando el interruptor automático o retirando el fusible
correspondiente en la caja de fusibles. Seguidamente, usa un paño limpio, seco o ligeramente húmedo (usa sólo agua limpia,
nunca un solvente) para limpiar el exterior de la lámpara.
Solución de problemas
Problema Posible Causa Solución
La bombilla está fundida. Reemplaze la bombilla.
La electricidad está apagada. Asegúrese de que el suministro de electricidad esté encendido.
Interruptor defectuoso. Pruebe o reemplaze el interruptor.
La lámpara no enciende.
Conexión defectuosa del cable. Revise el cableado.
El fusible se funde o el interruptor
automático se activa cuando se
enciende la luz.
Los cables están cruzados o el cable
de alimentación está haciendo tierra.
Deje de usar la lámpara. Revise las conexiones de cables.
Contacte a un electricista calicado o llame al equipo de
Servicio al Cliente al 1-800-986-3460.

9
Piezas de remplazo
MODELO: 16986
Pieza Descripción
Arandela de seguridad (Pre-ensamblada al
ancla (GG))
EE
Tornillo Allen (Pre-ensamblado al farol (A)
y las columnas (B, C))
AA
Arandela plana (Pre-instalada al ancla (GG)) FF
BB Tornillo (Pre-ensamblado a la base (E))
AnclaGG
Connector de cable
Tuerca hexagonal (Pre-ensamblada al
ancla (GG))
CC
DD
Ensamblaje de los farolesA
Columna superior
B
Columna del medio
C
Columna inferior D
Base E
HOMEDEPOT.COM/HOMEDECORATORS
Por favor llame al 1-800-986-3460 para asistencia adicional.
AA BB CC DD
EE FF
GG
A
B
C
D
E


¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda,
llama al Servicio al Cliente de Home Decorators Collection, de 8 a.m. a 7 p.m.,
hora estándar del Este, de Lunes a Viernes, y de 9 a.m. a 6 p.m., hora estándar del Este, Sábados.
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Conserva este manual para referencias futuras.
