1 Light Exterior Wall Lantern
Home Depot SKU 477 405 (UPC 718212231104) (Small Size)
Home Depot SKU 495 682 (UPC 718212231289) (Middle Size)
(Bronze Finish)
INSTRUCTION MANUAL

Page 2
Thank you for purchasing this Home Decorators Collection exterior wall
lantern. This product has been manufactured with the highest standards of
safety and quality. The finish of this lantern is weather resistant but over time
will naturally weather and fade.
FEATURES:
1. Easy and Economic Maintenance.
2. Weather Resistant Body.
3. ETL listed for Wet Location.
4. Easy to Install.
QUESTIONS, PROBLEMS, MISSING PARTS:
Before returning to your local Home Depot, please call our Customer Service
Team at 1-800-986-3460 or visit www.homedepot.com. Please reference your
SKU 477 405 (small size) / SKU 495 682 (middle size) Bronze fixture or
UPC 718212231104 (small size) / UPC 718212231289 (middle size) Bronze
fixture.

Page 3
CAUTION:
1. Before starting installation of this fixture or removal of a previous fixture,
disconnect the power by turning off the circuit breaker or by removing the fuse at
the fuse box.
2. CONSULT A QUALIFIED ELECTRICIAN IF YOU HAVE ANY ELECTRICAL
QUESTIONS.
3. If you have any non-electrical questions about this fixture, please contact our
Customer Service Team at 1-800-986-3460 or visit www.homedepot.com. Please
reference your SKU 477 405 (small size) / SKU 495 682(middle size) Bronze
fixture or UPC 718212231104 (small size) / UPC 718212231289 (middle size)
Bronze fixture.
4. Keep your receipt and these Instructions for Proof of Purchase.
TOOLS REQUIRED FOR ASSEMBLY & INSTALLATION
(Not included):

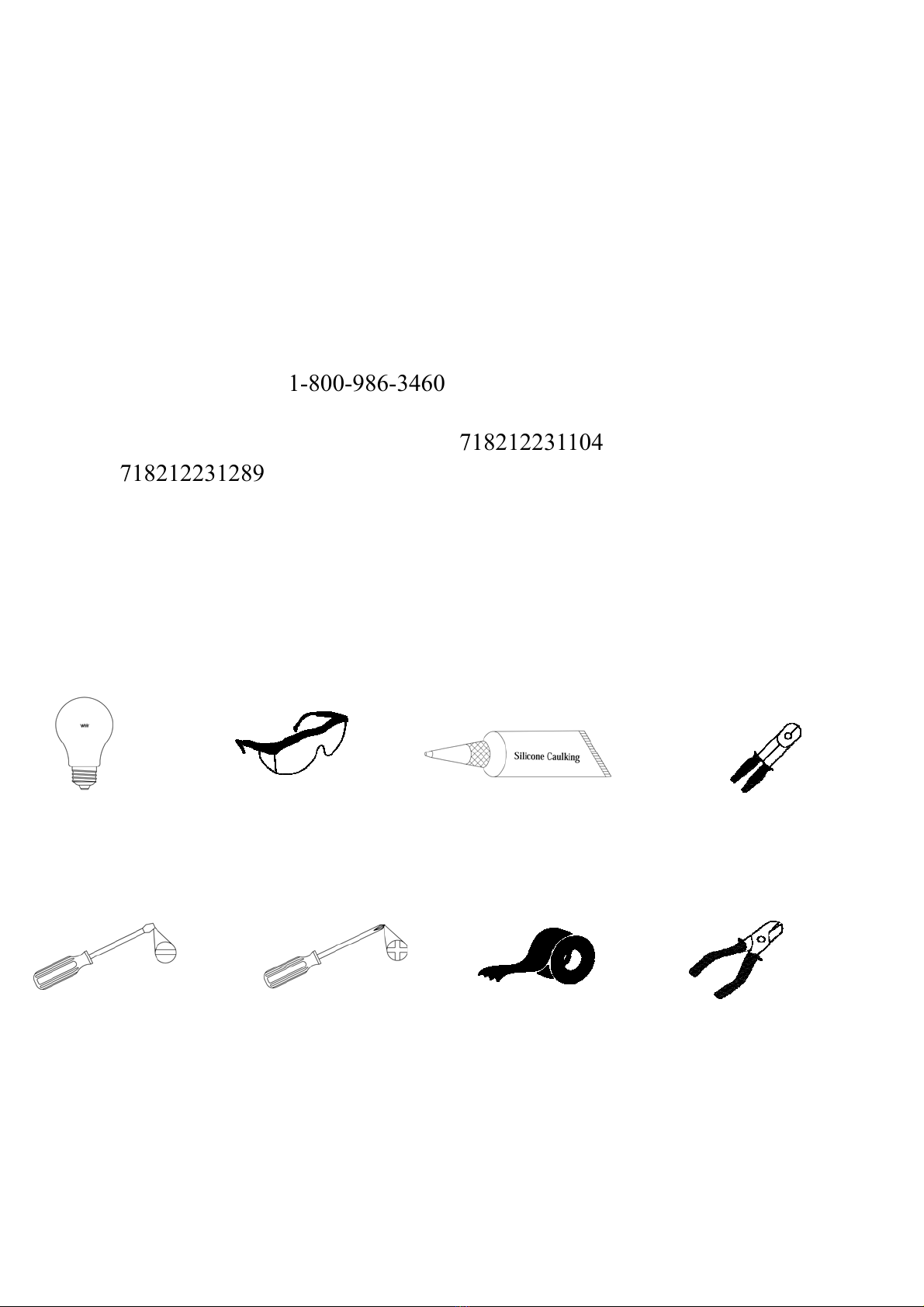

Light Bulb Safety goggles Silicon Rubber Sealant Wire strippers
(60watt maximum) for exterior use
Flathead screwdriver Phillips screwdriver Electrical tape Wire cutters

Page 4
PARTS INCLUDED FOR ASSEMBLY (parts are not to scale):

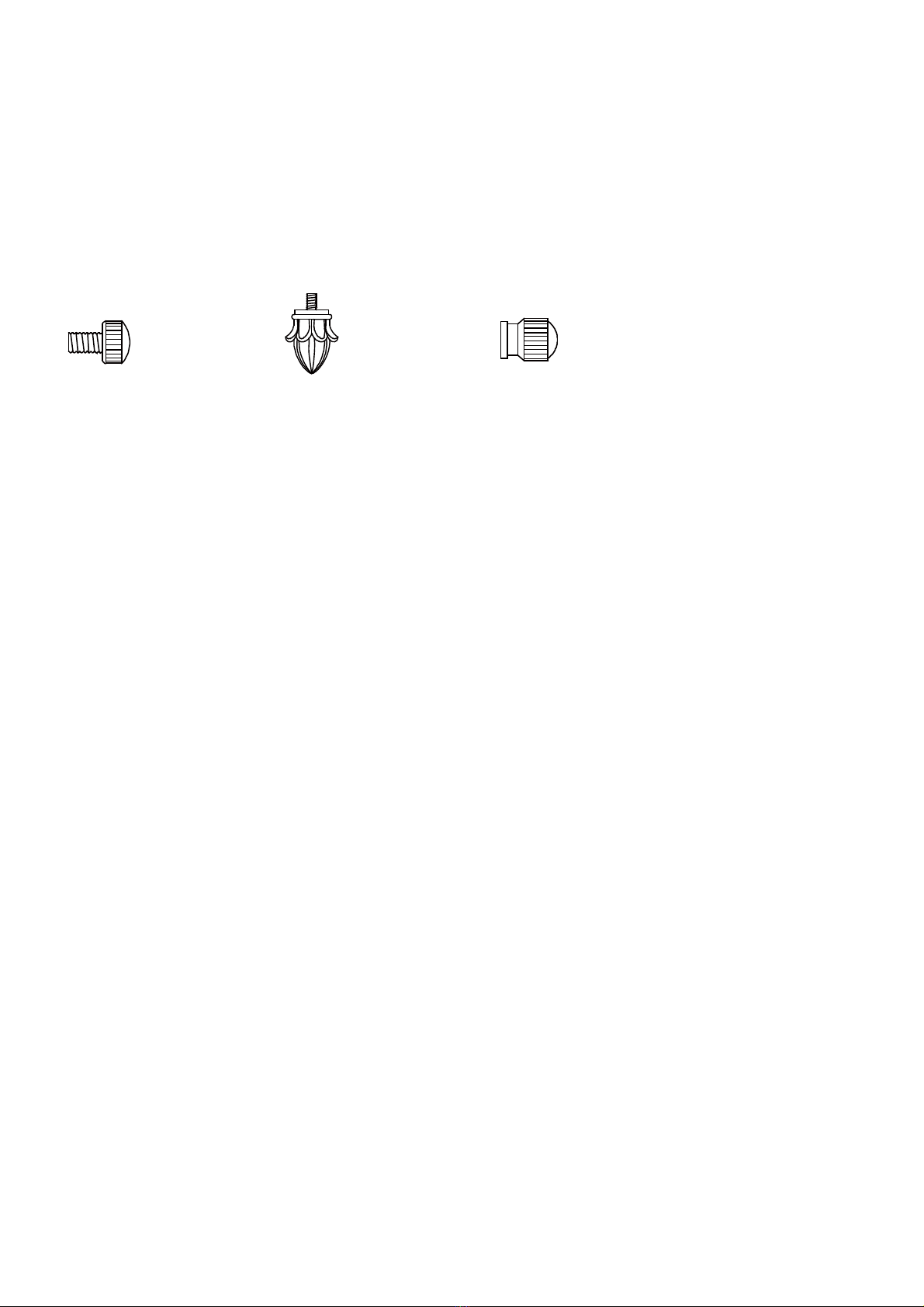

3 Nut (#1) 1 Finial (#2) 2 Lock Nuts (#3)
ASSEMBLY INSTRUCTIONS:
1. Shut off power at the fuse box or circuit breaker box, if necessary remove old
fixture and all mounting hardware from outlet box.
2. Carefully unpack your new fixture and lay out all the parts on a clear area, Take
care not to lose any small parts necessary for installation.
3. Install light bulbs in accordance with the fixtures specifications. (DO NOT
EXCEED THE MAXIMUM WATTAGE RATING!!)
4. Place the Glass shade (#7) up to the Fixture frame (#4) and secure with 3 pieces of
Nut (#1).
5. Screwing the Finial (#2) to the bottom of Glass shade (#7).

Page 5
ASSEMBLY:

Page 6
PARTS INCLUDED FOR INSTALLATION (parts are not to scale):

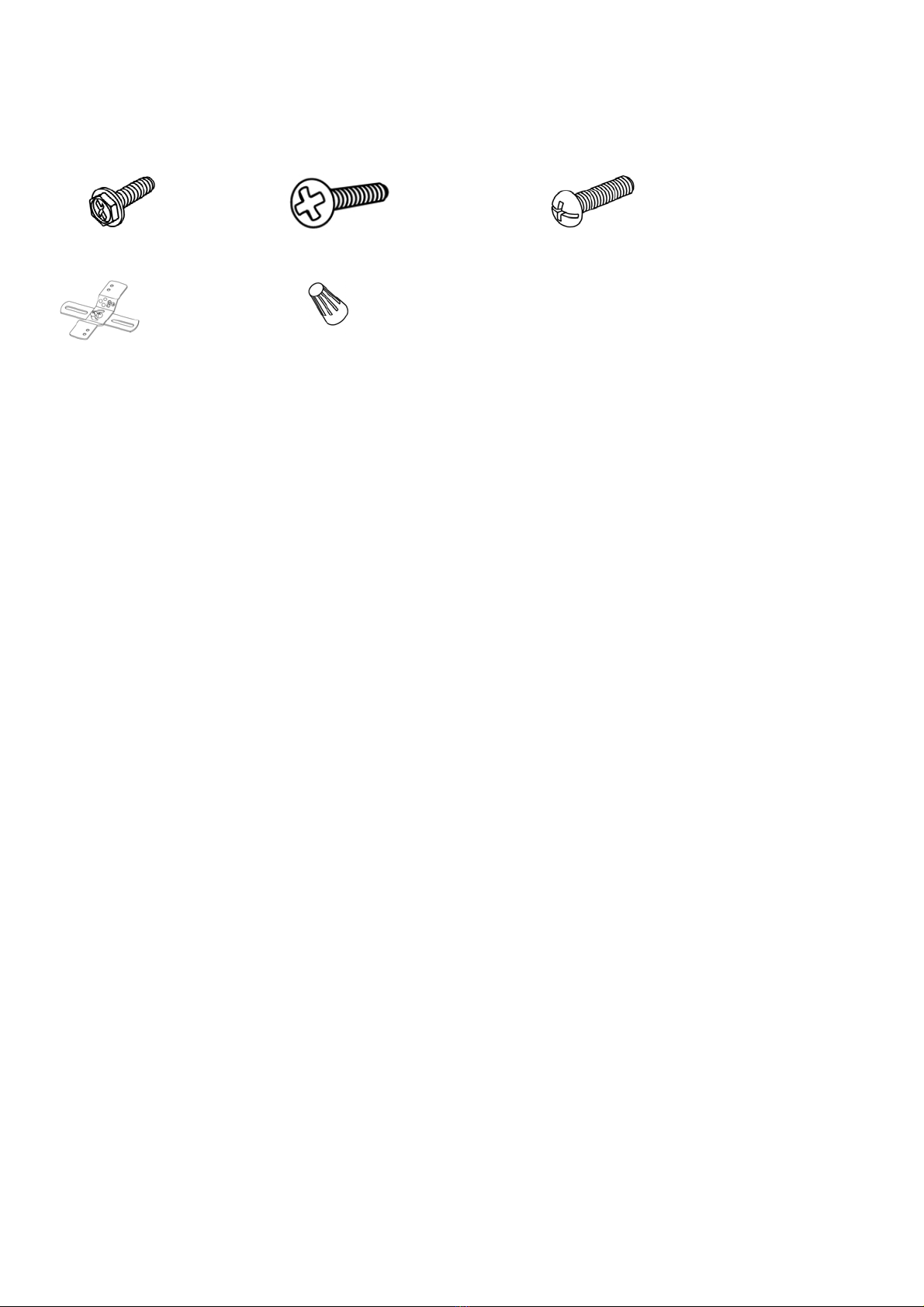

1 Ground Screw (#8) 2 Outlet Box Screws (#9) 2 Mounting Screws (#10)
1 Cross Bar (#11) 2 Wire Connectors (#12)
INSTALLATION INSTRUCTIONS:
1. Screw the two Mounting Screws (#10) into the Cross Bar (#11). Mount the Cross Bar (#11)
to the Outlet Box (#13) using the two provided Outlet Box Screws (#9). [Make sure the
threads of the Mounting Screws (#10) are facing outside when the Cross Bar (#11) is
attached to the Outlet Box (#13).]
2. Connect the white wire from the fixture to the white wire from the Outlet Box (#13), and
the black wire from the fixture to the black wire from the Outlet Box (#13). Cover the two
wire connections using the two provided Wire Connectors (#12). Wrap the two wire
connections with electrical tape for a more secure connection. Connect the copper ground
wires from the fixture and from the Outlet Box (#13) to the Ground Screw (#8) on the
Cross Bar (#11). Note: If you have electrical questions, consult your local electrical code
for approved grounding methods.
3. Mount the body of the fixture on the wall by aligning the protruding Mounting Screws
(#10) all the way through the holes on the Wall Plate (#5). Be careful not to pinch any of
the wires between the fixture and the Outlet Box (#13). Tighten the fixture to the wall by
screwing the two Lock Nuts (#3) onto the two protruding Mounting Screws (#10).
4. Once the fixture is mounted on the wall, caulk the space between the wall and the upper
3/4 area of the Wall Plate (#5) to prevent water seeping into the Outlet Box (#13). Leave
the bottom 1/4 area un-caulked for drainage of any water which might leak into the
enclosure.
5. Installation is complete. Turn on the power at the circuit breaker or fuse box. Turn the
light switch on to activate the fixture.

Page 7
INSTALLATION:

Page 8
TROUBLESHOOTING:
PRODUCT MAINTENANCE:
1. To clean the outside of the fixture, use a dry or slightly dampened clean cloth (use clean
water, never a solvent) to wipe the glass and surface of the fixture.
2. To clean the inside of the fixture, first disconnect power to the fixture by turning off the
circuit breaker or by removing the fuse at the fuse box. Next, use a dry or slightly
dampened clean cloth (use clean water, never a solvent) to wipe the inside glass and interior
surface of the fixture.
3. Do not use any cleaners with chemicals, solvents or harsh abrasives. Use only a dry soft
cloth to dust or wipe carefully.
LIMITED WARRANTY
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period
of three (3) years from date of purchase. This warranty applies only to the original consumer purchaser and only to
products used in normal use and service. If this product is found to be defective, the manufacturer’s only
obligation, and your exclusive remedy, is the repair or replacement of the product at the manufacturer’s discretion,
provided that the product has not been damaged through misuse, abuse, accident, modifications, alterations,
neglect or mishandling. This warranty shall not apply to any product that is found to have been improperly
installed, set-up, or used in any way not in accordance with the instructions supplied with the product. This
warranty shall not apply to a failure of the product as a result of an accident, misuse, abuse, negligence, alteration,
or faulty installation, or any other failure not relating to faulty material or workmanship. This warranty shall not
apply to the finish on any portion of the product, such as surface and/or weathering, as this is considered normal
wear and tear. The manufacturer does not warrant and specially disclaims any warranty, whether express or
implied, of fitness for a particular purpose, other than the warranty contained herein. The manufacturer
specifically disclaims any liability and shall not be liable for any consequential or incidental loss or damage,
including but not limited to any labor / expense costs involved in the replacement or repair of said product.
Possible Cause Corrective Action
1. Bulb is burned out. 1. Replace light bulb.
2. Power is off. 2. Make sure power
supply is on.
3. Faulty wire connection. 3. Check wiring.
4. Faulty switch. 4. Test or replace switch.
Bulb will not light.
Fuse blows or circuit
breaker trips when light
is turned on.
Crossed wires or power wire
is grounding out. Check wire connections.

Page 9
1 Luz Exterior de Pared
Home Depot SKU 477 405 (UPC 718212231104) (Tamaño Pequeño）
Home Depot SKU 495 682 (UPC 718212231289) (Tamaño Mediano )
(Bronce)
MANUAL DE INSTRUCCIONES

Page 10
Gracias por la compra de este accesorio Home Decorators Collection Linterna
de pared para el exterior Este producto ha sido fabricado con los más altos
niveles de seguridad y calidad. El acabado de esta linterna es resistente a la
intemperie, pero con el tiempo se va ir desvaneciendo naturalmente.
CARACTERÍSTICAS:
1. Fácil y económico mantenimiento.
2. Resistente a la intemperie.
3. ETL para lugares mojados.
4. Fácil de instalar.
Preguntas, problemas, piezas faltantes:
Antes de regresar a su oficina local de Home Depot, llame a nuestro Servicio
de Atención al 1-800-986-3460 o visite www.homedepot.com. Por favor,
referir a SKU 477 405 (Tamaño Pequeño）/ SKU 495 682 (Tamaño Mediano)
Lámpara de Bronce o UPC 718212231104 (Tamaño Pequeño) / UPC
718212231289(Tamaño Mediano) Lámpara de Bronce.

Page 11
PRECAUCIÓN:
1. Antes de comenzar la instalación de este lampara o eliminación de una luz anterior
desconecte la alimentación apagando el interruptor o quitando el fusible en la caja
de fusibles.
2. CONSULTE CON UN ELECTRICISTA SI TIENE ALGUNA
PREGUNTAS ELÉCTRICAS.
3. Si usted tiene cualquier pregunta no eléctrica de esta, luz por favor, póngase en
contacto con nuestro Servicio de Atención al 1-800-986-3460 o visite
www.homedepot.com. Por favor, referir a SKU 477 405 (Tamaño Pequeño）
/ SKU 495 682 (Tamaño Mediano) Lámpara de Bronce o UPC
718212231104 (Tamaño Pequeño）/ UPC 718212231289 (Tamaño Mediano)
Lámpara de Bronce.
4. Guarde su recibo y las instrucciones para la prueba de compra.

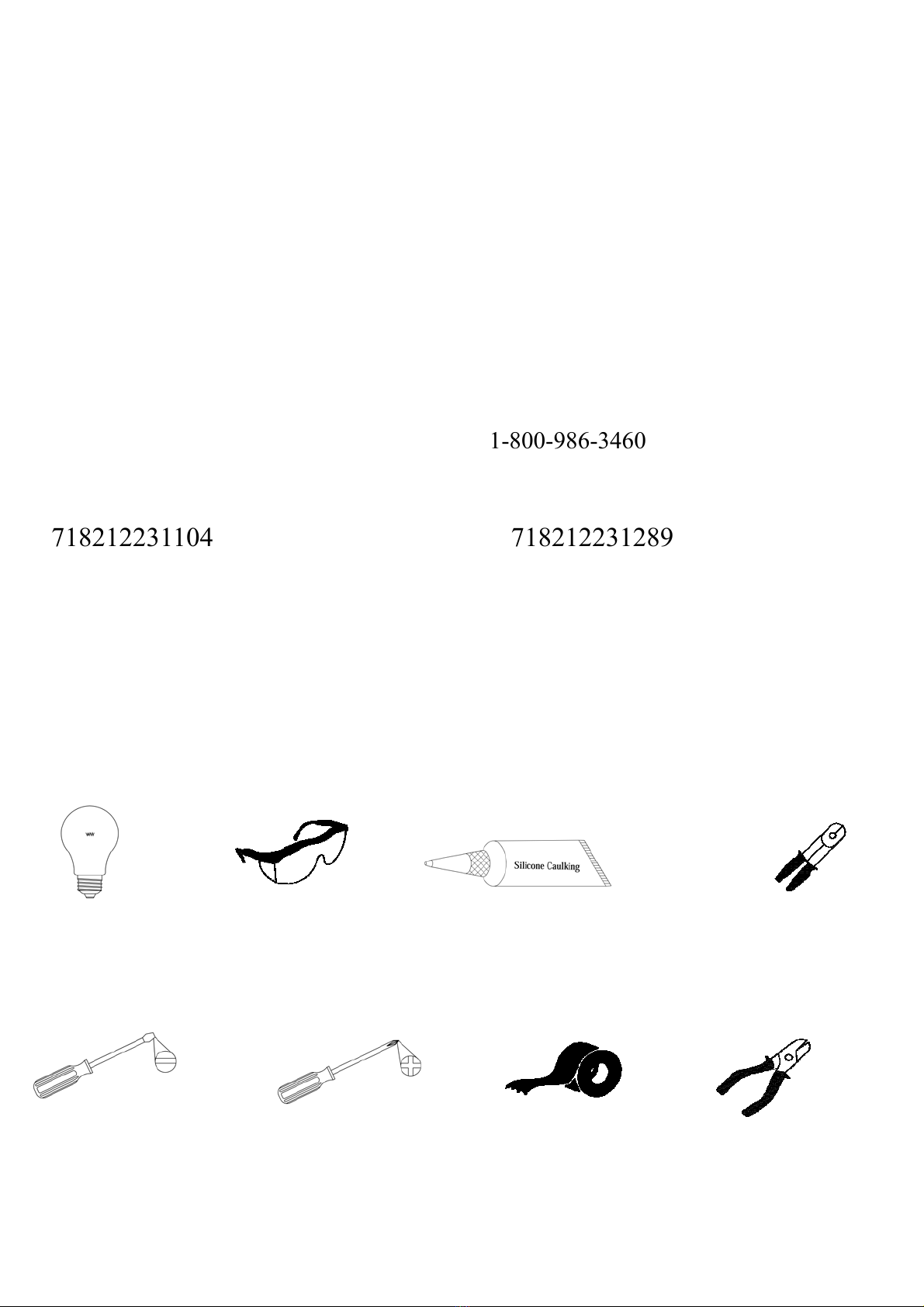

HERRAMIENTAS necesarias para el montaje y la instalación
(no incluidos):
bombilla gafas de seguridad Sellador de caucho de silicio para pelacables
(máximo 60watt) uso exterior
destornillador de cabeza plana Phillips de cabeza plana Cinta aislante Cortaalambres

Page 12
PIEZAS INCLUIDAS PARA LAASAMBLEA (partes no están a escala):

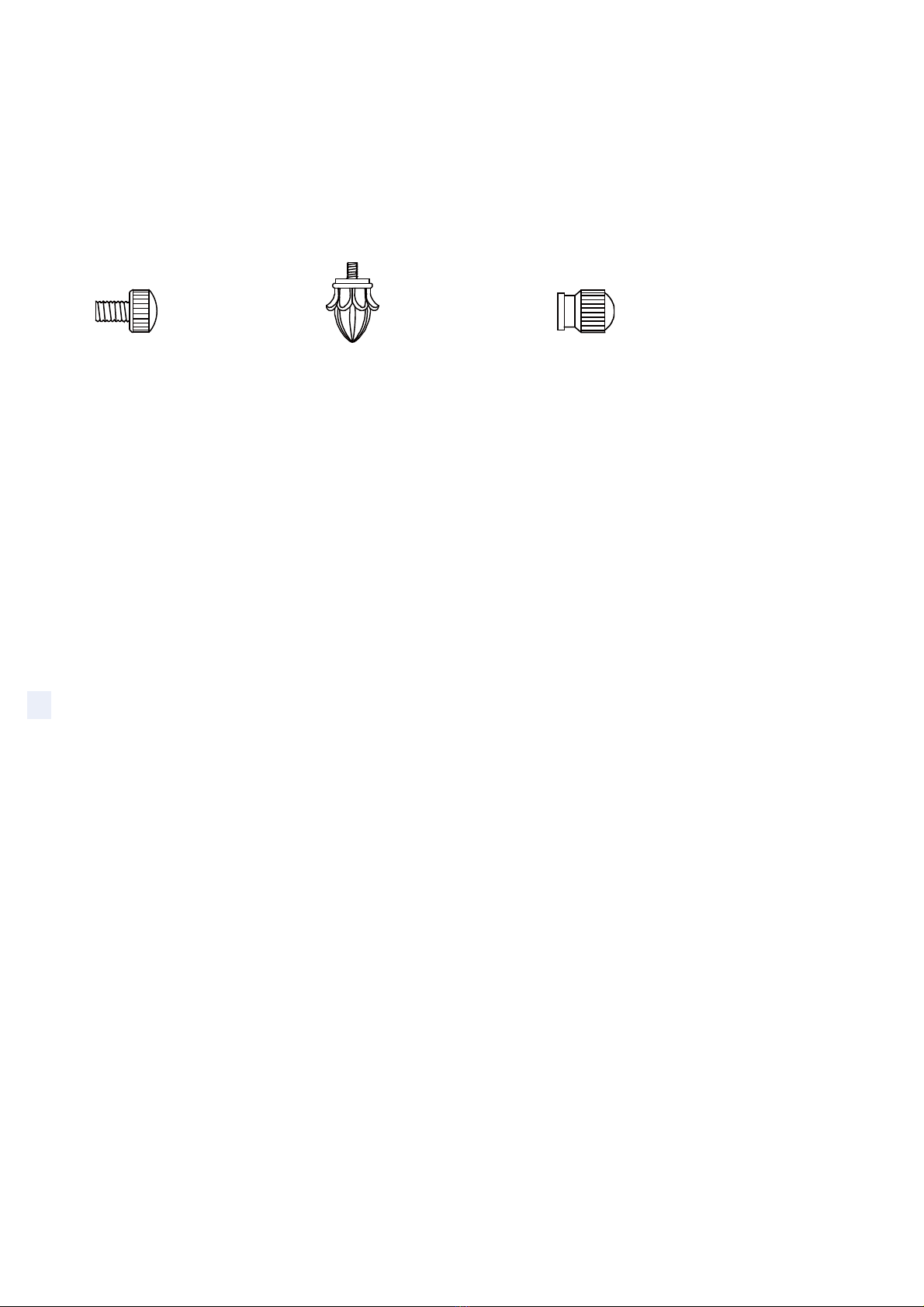

3 tuerca (# 1) 1 florón (# 2) 2 contratuerca (# 3)
INSTRUCCIONES DE MONTAJE:
1. Apagar la corriente en la caja de fusibles o caja de interruptores de circuito,
si es necesario, remueva la lámpara vieja y todos los accesorios de montaje
de la caja de salida
2. Desempaque con cuidado la nueva lámpara y exponer todas las piezas sobre
una zona clara, Tenga cuidado de no perder las piezas pequeñas necesarias
para la instalación.
3. Instalar bombillas de conformidad con las especificaciones de la lámpara.
(No sobrepasar la potencia nominal máximo!)
4. Coloque la pantalla de vidrio (# 7) hasta el conjunto de la lámpara (# 4) y
asegúrelos con las 3 tuercas (# 1).
5. Atornille el florón (# 2) en el fondo de la pantalla de vidrio (# 7)

Page 13
ASAMBLEA:

Page 14
PIEZAS INCLUIDAS para la instalación (las partes no están a escala):

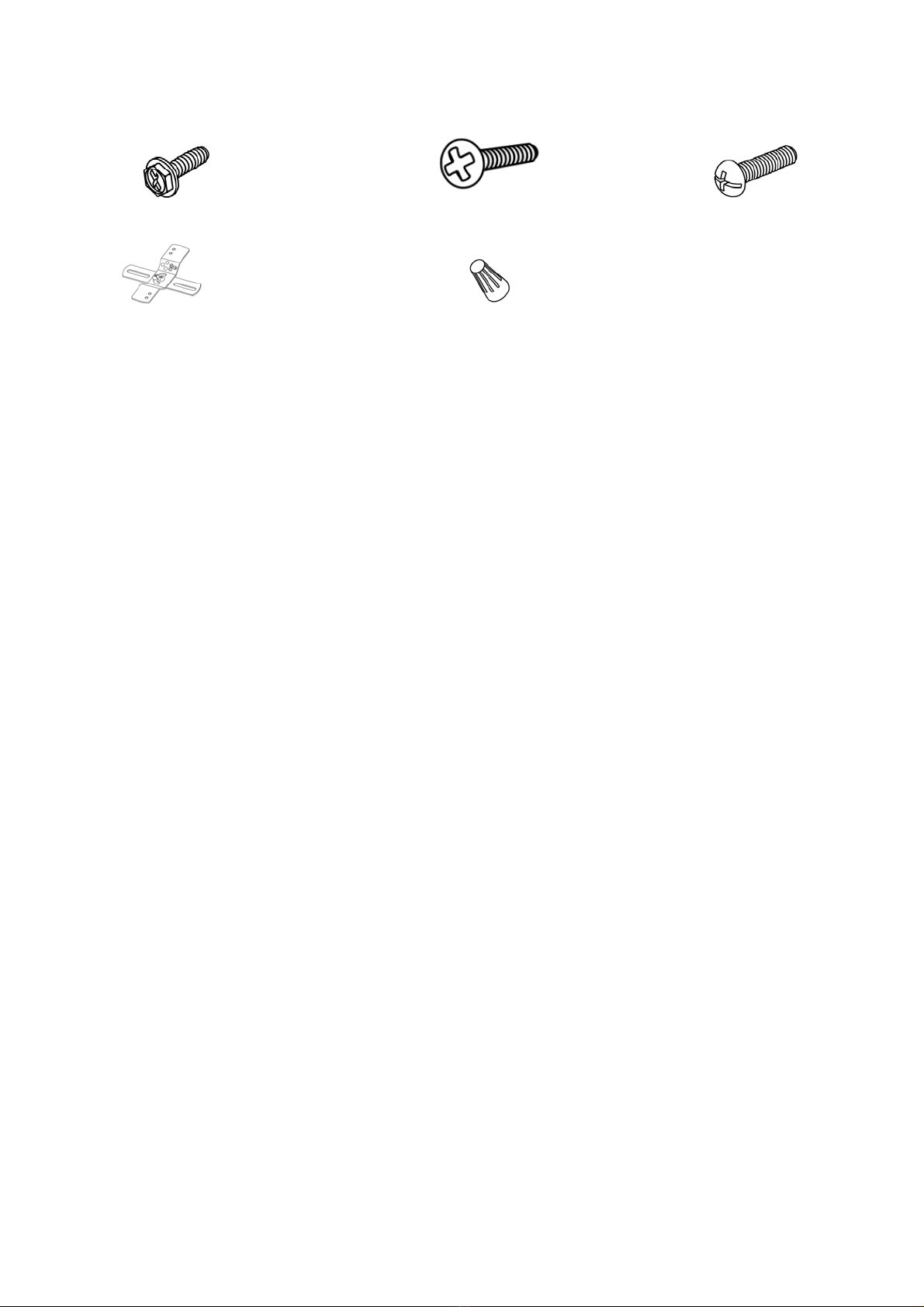

1 Tornillos de rosca de tierra（#8）2 Tornillos de la CAJA DE SALIDA (# 9) 2 EATornillo de montaje (#10)
1 travesaño (# 11) 2 conectores de cable de (#12)
Instrucciones de instalación:
1. Atornille los dos tornillos de montaje (# 10) en el travesaño (# 11). Monte el travesaño (#
11) a la caja de salida (# 13) con los dos tornillos de caja de salida proveído (# 9).
[Asegúrese de que las roscas de los tornillos de montaje (# 10) se salgan fuera del
travesaño (# 11) se adjunta a la caja de salida (# 13).]
2. Conecte el cable blanco de la lámpara al cable blanco de la caja de salida (# 13) y el cable
negro de la lámpara al cable de la caja de salida (# 13). Cubrir las dos conexiones de cable
utilizando los dos conectores de cable (# 12). Envuelva las dos conexiones de los cables
con cinta aislante para una conexión más segura. Conecte los cables de cobre de tierra del
aparato y de la caja de salida (# 13) al tornillo de tierra (# 8) en la barra de montaje (# 11).
Nota: Si usted tiene preguntas eléctricas, consulte a su código de electricidad local por los
métodos aprobados de puesta a tierra.
3. Monte el conjunto de la lámpara en la pared, alineando los tornillos de montaje (# 10) a
través de los orificios de la placa de pared (# 5). Tenga cuidado de no pellizcar cualquiera
de los cables entre el aparato y la caja de salida (# 13). Apriete la fijación a la pared
atornillando el dos tuercas de bloqueo (# 3) sobresale en los dos tornillos de montaje (#
10).
4. Una vez que el aparato está montado en la pared, masilla el espacio entre la pared y el la
¾ parte superior de área de la placa de pared (# 5) para evitar filtraciones de agua en la
caja de salida (# 13). Deja la parte inferior ¼ una área calafateada para el drenaje de toda
el agua que pueda filtrarse en el recinto.
5. La instalación está completa. Encienda la energía en la caja de fusibles. Encienda el
interruptor de la luz para activar el aparato

Page 15
INSTALACIÓN:

Page 16
SOLUCIÓN DE PROBLEMAS:
Mantenimiento de productos：
1. Para limpiar el exterior del aparato, utilice un seca o ligeramente húmeda tela (use agua
limpia, nunca un disolvente) para limpiar el vidrio y la superficie de la lámpara.
2. Para limpiar el interior del aparato, primero desconecte la alimentación de la lámpara de
apagar el interruptor de circuito o quitando el fusible de la caja de fusibles. A continuación,
utilice una tela seca o ligeramente húmeda (use agua limpia, nunca un disolvente) para
limpiar el cristal en el interior y la superficie interior de la lámpara.
3. No utilice limpiadores con productos químicos, solventes o abrasivos severos. Utilice sólo
un paño suave y seco para el polvo o limpiar con cuidado
GARANTÍALIMITADA
El fabricante garantiza que este accesorio de iluminación a estar libre de defectos en materiales y mano de obra
durante un período de cinco (3) años a partir de la fecha de compra. Esta garantía se aplica sólo al comprador
original y sólo a los productos utilizados en condiciones normales de uso y servicio. Si se encuentra que este
producto está defectuoso, la única obligación del fabricante, y su solución exclusiva, es la reparación o sustitución
del producto, a discreción del fabricante, siempre que el producto no ha sido dañado por el mal uso, abuso,
accidentes, modificaciones, alteraciones , negligencia o mal manejo. Esta garantía no se aplicará a cualquier
producto que se demuestre que ha sido instalado incorrectamente, puesta a punto, o utilizado en cualquier manera
no conforme con las instrucciones suministradas con el producto. Esta garantía no se aplicará a una falla del
producto como consecuencia de un accidente, mal uso, abuso, negligencia, alteración o instalación defectuosa, o
cualquier otro fallo que no se refieran a los materiales o ejecución defectuosa. Esta garantía no se aplicará a la
meta en cualquier parte del producto, tales como la superficie y / o la intemperie, ya que se considera uso y
desgaste normal.
El fabricante no garantiza y especialmente niega cualquier garantía, expresa o implícita, de aptitud para un
propósito particular, excepto la garantía contenida en este documento. El fabricante rechaza
específicamente cualquier responsabilidad y no será responsable por cualquier pérdida consecuente o
incidental o daños, incluyendo pero no limitado a cualquier mano de obra Gastos de gastos que implica la
sustitución o reparación de dicho producto.
Posible causa de Acción Correctiva
1. Bombilla está quemada 1. Reemplace la bombilla.
2. Está apagada 2. Asegúrese de que el poder la oferta
está encendido
3. Conexión del cable
defectuoso 3. Asegúrese de que el poder la oferta está encendido
4. Interruptor defectuoso 4. Pruebe o cambiar el interruptor.
Bombilla no se
encenderá.
Funde un fusible o
circuito viajes
interruptor cuando la
luz está encendida
Cables cruzados o cables de
alimentación
es tierra hacia fuera.
Compruebe las conexiones de cables.

Page 17
1 Light Mur Extérieur
Home Depot SKU 477 405 (CUP 718212231104) (Petite taille）
Home Depot SKU 495 682 (CUP 718212231289) (Taille du Moyen )
(Bronze)
MANUEL D'INSTRUCTIONS

Page 18
Nous vous remercions d'avoir acheté ce Home Decorators Collection Lanterne
pour mur extérieur. Ce produit a été fabriqué avec des niveaux p lus élevés de
sécurité et de qualité. La finale de cette lampe de poche est résistante aux
intempéries, mais avec le temps il sera la décoloration naturelle..
CARACTÉRISTIQUES:
1. Facile et un entretien peu coûteux.
2. Résistant aux intempéries.
3. ETL pour les endroits humides.
4. Facile à installer.
Questions, des problèmes, des pièces manquantes:
Avant de retourner à votre Home Depot local, appelez notre Service
Center au 1-800-986-3460 ou visitez www.homedepot.com. S'il vous
plaît se référer à SKU 477 405 (Petite taille）/ SKU 495 682 (Taille du
Moyen) Bronze Lamp e accessoires CUP 718212231104 (Petite taille)
/ CUP 718212231289 (Taille du Moyen) Bronze Lampe.

Page 19
ATTENTION:
1. Avant d'installer cette lampe ou la suppression d'un jour précédent , Mettez
l'interrupteur ou en enlevant les fusibles dans la boîte à fusibles.
2. Consultez un électricien qualifié SI VOUS AVEZ DES ELECTRIQUE QUESTIONS
3. Si vous avez des questions, ce pouvoir, de la lumière s'il vous plaît contacter
notre Service Center au 1-800-986-3460 ou visitez www.homedepot.com. S'il
vous plaît se référer à SKU 477 405 (Petite taille）/ SKU 495 682 (Taille du
Moyen ) Bronze Lampe accessoires CUP 718212231104 (Petite taille)
/ CUP 718212231289 (Taille du Moyen ) Bronze Lampe.
4. Conservez votre reçu et des instructions pour preuve d'achat.
Outils nécessaires pour l'assemblage et l'installation (non inclus)
l'ampoule. lunettes de sécurité Silicone produit d'étanchéité en Strippers
(60watt max) caoutchouc pour l'extérieur
tournevis à tête plate Phillips à tête plate Ruban isolant Coupe-fil

Page 20
PIÈCES FOURNIES pour l'assemblage (pièces ne sont pas à l'échelle):
3 écrous (# 1) 1 rosette (# 2) 2 po (# 3)
INSTRUCTIONS D'ASSEMBLAGE:
1. Coupez le courant à la boîte de boîte de fusibles ou disjoncteurs, si nécessaire, retirez
la vieille lampe et tous les accessoires pour le montage de la boîte de sortie
2. Déballez soigneusement la nouvelle lampe et d’exposer toutes le pièces sur une zone
claire, soyez déballez soigneusement la nouvelle lampe et d’exposer toutes les pièces sur
une zone claire, soyez prudent de ne pas perdre les petites pièces nécessaires pour
Installation.
3. Installez des ampoules en conformité avec les spécifications de la lampe. (Ne pas
dépasser la puissance maximale nominale!)
4. Placez l'écran de verre (# 7) jusqu'à ce que l'assemblage de la lampe (# 4) et fixer
avec les 3 écrous (# 1).
5. Vissez le fleuron (# 2) au bas de l'écran de verre (# 7)
