EXTERIOR INCANDESCENT WALL LANTERN
BRIMFIELD
THANK YOU
We appreciate the trust and confidence you have placed in Home Decorators Collection through the purchase of this
exterior incandescent wall lantern. We strive to continually create quality products designed to enhance your home.
Visit us online to see our full line of products available for your home improvement needs. Thank you for choosing
Home Decorators Collection!
Model
HB7103-151 THD SKU:
1007 359 919

Before starting installation of this fixture or
removal of a previous fixture, disconnect
the power by turning off the circuit breaker
or by removing the fuse at the fuse box.
Consult a qualified electrician if you have
any electrical questions or need to replace
the driver.
If you have any non-electrical questions
about this fixture, please contact our
Customer Service Team at 1-800-986-3460
or
HOMEDEPOT.COM/HOMEDECORATORS
.
WARNING: Disconnect the power prior to
removing or installing a light fixture.
Table of Contents
Safety Information
Warranty
WHAT IS COVERED
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship
for a period of five (5) years from date of purchase. This warranty applies only to the original
consumer purchaser and only to products used in normal use and service. If this product is found to
be defective, the manufacturer’s only obligation, and your exclusive remedy, is the repair or
replacement of the product at the manufacturer’s discretion, provided that the product has not been
damaged through misuse, abuse, accident, modifications, alterations, neglect or mishandling.
WHAT IS NOT COVERED
This warranty shall not apply to any product that is found to have been improperly installed, set-up,
or used in any way not in accordance with the in the product as a result of an accident, misuse,
abuse, negligence, alteration, or faulty installation, or any other failure not relating to faulty material
or workmanship. This warranty shall not apply to instructions supplied with the product. This
warranty shall not apply to a failure of the on any portion of the product, such as surface and/or
weathering, as this is considered normal wear and tear.
The manufacturer does not warrant and specially disclaims any warranty, whether expressed or
implied, of fitness for a particular purpose, other than the warranty contained herein. The
manufacturer specifically disclaims any liability and shall not be liable for any consequential or
incidental loss or damage, including but not limited to any labor/expense costs involved in the
replacement or repair of said product.
Contact the Customer Service Team at 1-800-986-3460 or visit
HOMEDEPOT.COM/HOMEDECORATORS.
2
Installation 5
Operation 7
Care and Cleaning 7
Exterior Maintenance 7
Interior Maintenance 7
Troubleshooting 7
Table of Contents 2
Safety Information 2
Warranty 2
Pre-Installation 3
Planning the Installation 3
Tools 3
Hardware 3
Package Contents 4

Pre-Installation
PLANNING THE INSTALLATION
Read all instructions before assembly and installation. Before starting installation of the fixture or
removal of a previous fixture, disconnect the power by turning off the circuit breaker or by removing
the fuse at the fuse box. To avoid damaging this product, assemble it on a soft, non-abrasive
surface such as carpet or cardboard.
NOTE: Keep your receipt and these instructions
for Proof of Purchase.

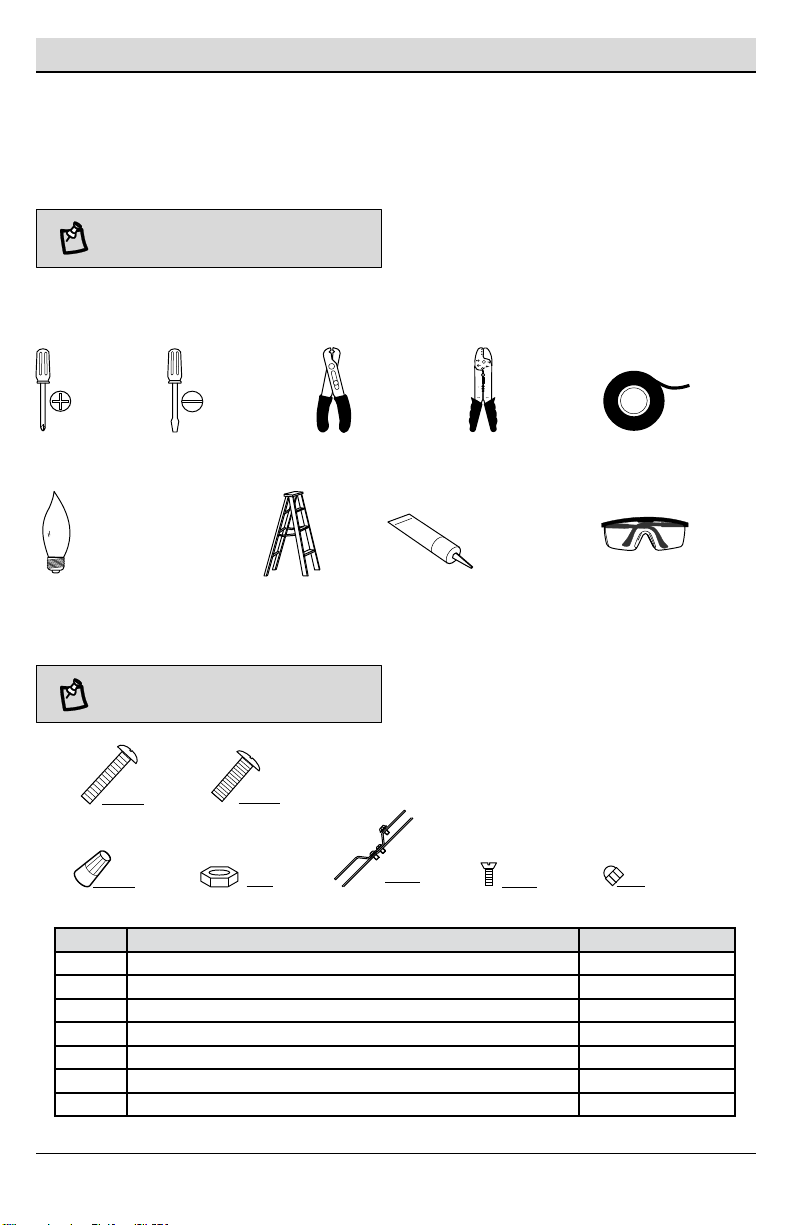

TOOLS REQUIRED
HARDWARE REQUIRED
NOTE: Hardware not shown to actual size.
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
3
CC
AA BB
DD FF
EE GG
Part
Description
Quantity
AA
Fixture Screw
2
BB
Mounting Screw
2
CC
Wire Nut
3
DD
Hex
Nut 2
EE
Mounting Bracket
1
FF
Cage Screw
2
GG
Decorative
Nut 2
Phillips
Screwdriver
Wire
Cutter
Wire
Stripper
Flathead
Screwdriver
Ladder Safety
Goggles
Electrical
Tape
(3) Incandescent
candelabra base
60W (max) bulb or
LED Equivalent
Silicone Rubber
Sealant for
Exterior Use

Pre-Installation (continued)

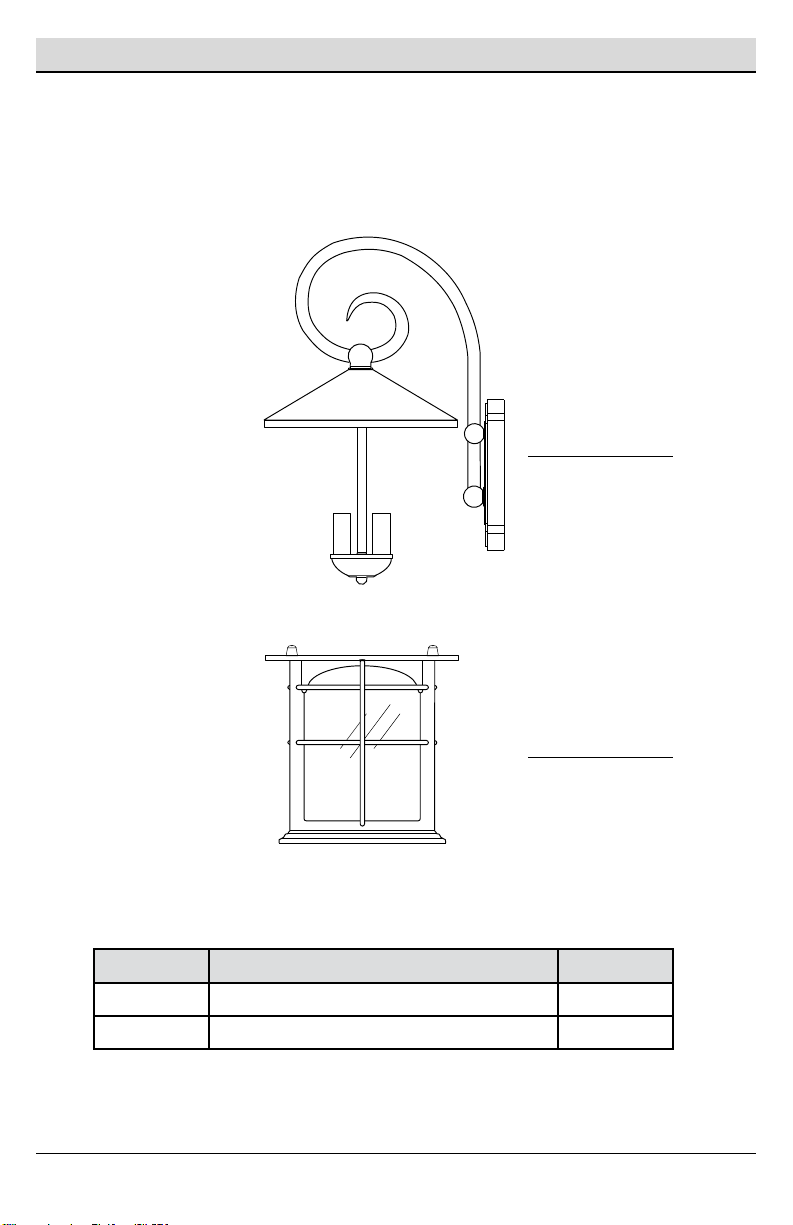

PACKAGE CONTENTS
4
Part
Description
Quantity
A Main Fixture Body 1
B Cage 1
A
B

HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.

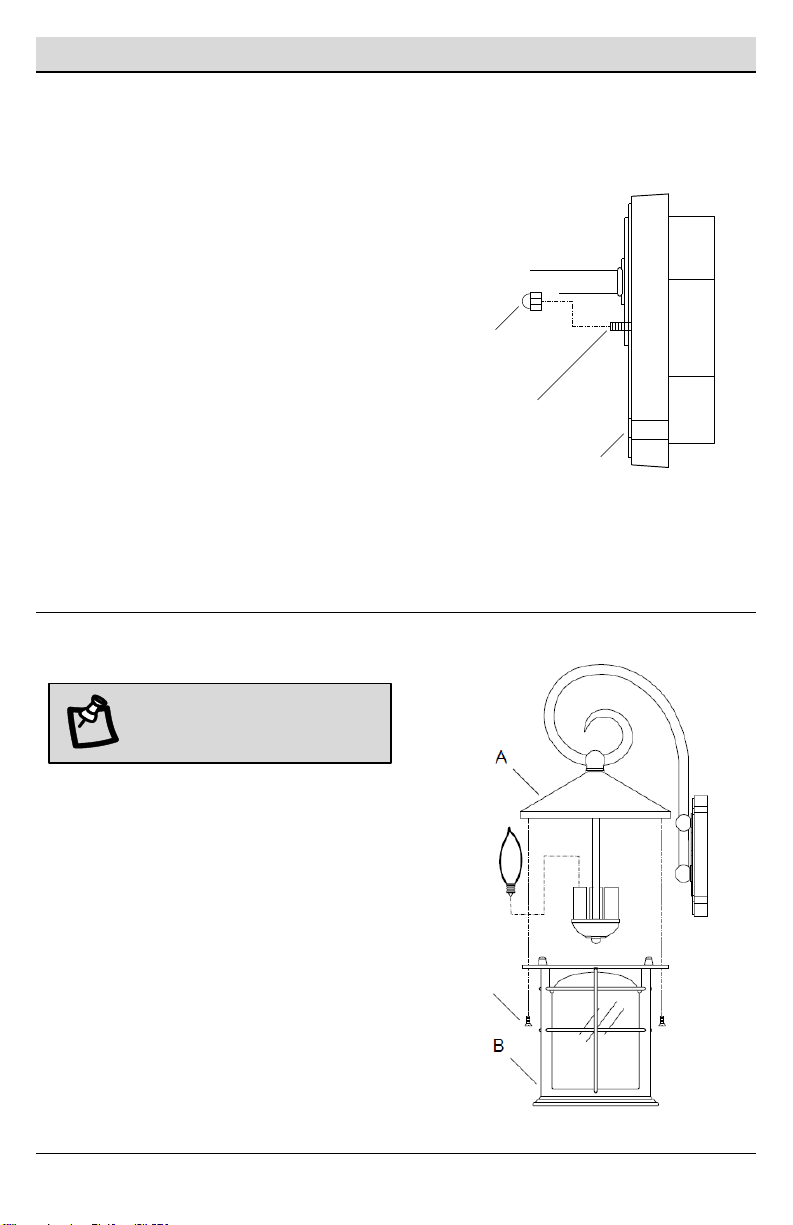

1Mounting the hardware
Thread the fixture screws (AA) into the
provided holes of the mounting bracket
(EE).
Thread the hex nuts (DD) onto the fixture
screws (AA). Do not tighten the hex nuts
(DD) at this time.
Pull the supply wires out from the outlet
box and mount the mounting bracket (EE)
to the outlet box using the bracket
mounting screws (BB).
Place the back plate of the fixture body (A)
over the outlet box and onto the fixture
screws (AA).
Adjust the fixture screws (AA) until they
protrude out from the back plate 1/4 in.
Remove the fixture body (A) and secure
the position of the fixture screws (AA) by
tightening the hex nuts (DD) against the
mounting bracket (EE).
2Connecting the wires
Connect the black supply wire to the black
fixture wire using a wire nut (CC).
Connect the white supply wire to the white
fixture wire using a wire nut (CC).
Connect the fixture ground wire to the
supply ground wire using a wire nut (CC).
Wrap all wire connections with electrical
tape for a more secure connection.
Installation
5
BB EE
AA
DD
CC
EE
A
NOTE: If you have electrical questions consult
your local electrical code for approved
grounding methods.

3Assembling the fixture
Place the back plate of the fixture body (A)
onto the fixture screws (AA) and secure it
into place by using the decorative nuts
(GG) provided.
Caulk the upper 2/3rds of the back plate on
the fixture body (A).
Leave the bottom 1/3rd un-caulked for
drainage of any water that may leak into
the enclosure.
4Mounting the fixture
Install an incandescent 60 W bulb (max) or
LED equivalent (not included) into the bulb
sockets.
Attach the cage (B) to the fixture body (A)
using the provided cage screws (FF).
Installation (continued)
6
FF
A
GG
AA
NOTE: Replacement bulbs should not
exceed a 60 watt incandescent
lightbulb or LED equivalent.

HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Operation
Turn on power at the circuit breaker or fuse box.
Turn the light switch on to activate the fixture.
Care and Cleaning
EXTERIOR MAINTENANCE
Use a dry or slightly dampened clean
cloth and wipe the surface of the fixture.
INTERIOR MAINTENANCE
Disconnect power to the fixture by turning
off the circuit breaker or by removing the
fuse at the fuse box.
Use a dry or slightly dampened clean
cloth to wipe the interior surface of the
fixture.
Troubleshooting
7
NOTE: Do not use any cleaners with chemicals,
solvents, or harsh abrasives. Use only a dry
soft cloth to dust or wipe carefully.
Problem
Solution
The
light will not turn on.

Make sure the power supply is on.

Test or replace the switch.

Check the wiring.

Replace the light bulb.
The
fuse blows or circuit breaker trips
when light is turned on.

Check the wire connections.

Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. –7 p.m., EST, Monday-Friday
9 a.m. –6 p.m., EST, Saturday
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Retain this manual for future use.

Preguntas, problemas, o piezas faltantes? Antes de regresar a la tienda,
llama al Servicio al Cliente de Home Decorators Collection
8 a.m. –7 p.m., Hora del Este, Lunes –Viernes
9 a.m. –6 p.m., Hora del Este, Sábado
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
GUÍA DE USO Y MANTENIMIENTO
____________________________________
LINTERNA DE PARED INCANDESCENTE
EXTERIOR
BRIMFIELD
GRACIAS
Le agradecemos la confianza que han depositado en Home Decorators Collection a través de la compra de esta
linterna de pared incandescente exterior. Nos esforzamos continuamente para crear productos de calidad diseñados
para mejorar su casa. Visite nuestra página web para ver nuestra completa línea de productos disponibles para
mejorar tu hogar. Gracias por elegir Home Decorators Collection!
Modelo THD SKU:
1007 359 919
HB7103-151

Antes de iniciar la instalación de este
aparato o la eliminación de un accesorio
anterior, desconecte la alimentación
apagando el disyuntor o quitando el fusible
en la caja de fusibles.
Consulte a un electricista calificado si tiene
alguna pregunta eléctrica o la necesidad de
reemplazar el controlador.
Si usted tiene alguna pregunta que no sea
eléctrica sobre este accesorio, póngase en
contacto con nuestro equipo de Servicio al
Cliente al 1-800-986-3460 o
HOMEDEPOT.COM/HOMEDECORATORS.
ADVERTENCIA: Desconecte la alimentación
antes de extraer o instalar una lámpara.
Tabla de Contenidos
Información de Seguridad
Garantía
10
LO QUÉ ESTÁ CUBIERTO
El fabricante garantiza que este accesorio de iluminación está libre de defectos en materiales y
mano de obra por un período de cinco (5) años a partir de la fecha de compra. Esta garantía se
aplica sólo al comprador original y únicamente a los productos utilizados en condiciones normales
de uso y servicio. Si el producto se encuentra defectuoso, la única obligación del fabricante, y su
solución exclusiva, es la reparación o sustitución del producto, a discreción del fabricante, siempre
que el producto no ha sido dañado por mal uso, abuso, accidente, modificaciones, alteraciones ,
negligencia o mal manejo.
LO QUE NO ESTÁ CUBIERTO
Esta garantía no se aplicará a cualquier producto que haya sido instalado de forma incorrecta o
usado de manera que no conforme con las instrucciones suministradas con el producto. Esta
garantía no se aplicará a una falla del producto como resultado de un accidente, mal uso, abuso,
negligencia, alteración o instalación defectuosa, o cualquier otra falla no relacionada con defectos
de material o mano de obra. Esta garantía no se aplicará a el acabado de cualquier parte del
producto, tal como la superficie y / o la intemperie, ya que esto se considera como uso normal.
El fabricante no garantiza y especialmente niega cualquier garantía, ya sea expresa o implícita, de
aptitud para un fin en particular, que no sea la garantía contenida en el presente documento. El
fabricante declina específicamente cualquier responsabilidad y no será responsable por cualquier
pérdida o daño consecuente o incidental, incluyendo pero no limitado a cualquier coste laboral /
gastos involucrados en la sustitución o reparación de dicho producto.
Comuníquese con el Equipo de Servicio al Cliente al 1-800-986-3460 o visite
HOMEDEPOT.COM/HOMEDECORATORS.
Instalación 13
Operación 15
Cuidado y Limpieza 15
Mantenimiento Exterior 15
Mantenimiento Interior 15
Solución de Problemas 15
Tabla de Contenidos 10
Información de Seguridad 10
Garantía 10
Pre-Instalación 11
Planificación de la Instalación 11
Herramienta 11
Ferretería 11
Contenido del Paquete 12

Pre-Instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Lea todas las instrucciones antes del montaje e instalación. Antes de comenzar la instalación de la
luminaria o el retiro de un artefacto anterior, desconecte la alimentación apagando el disyuntor o
quitando el fusible en la caja de fusibles. Para evitar daños a este producto, montarlo en una
superficie suave y no abrasiva, como una alfombra o cartón.
NOTA: Guarde su recibo y estas instrucciones
para comprobante de compra.

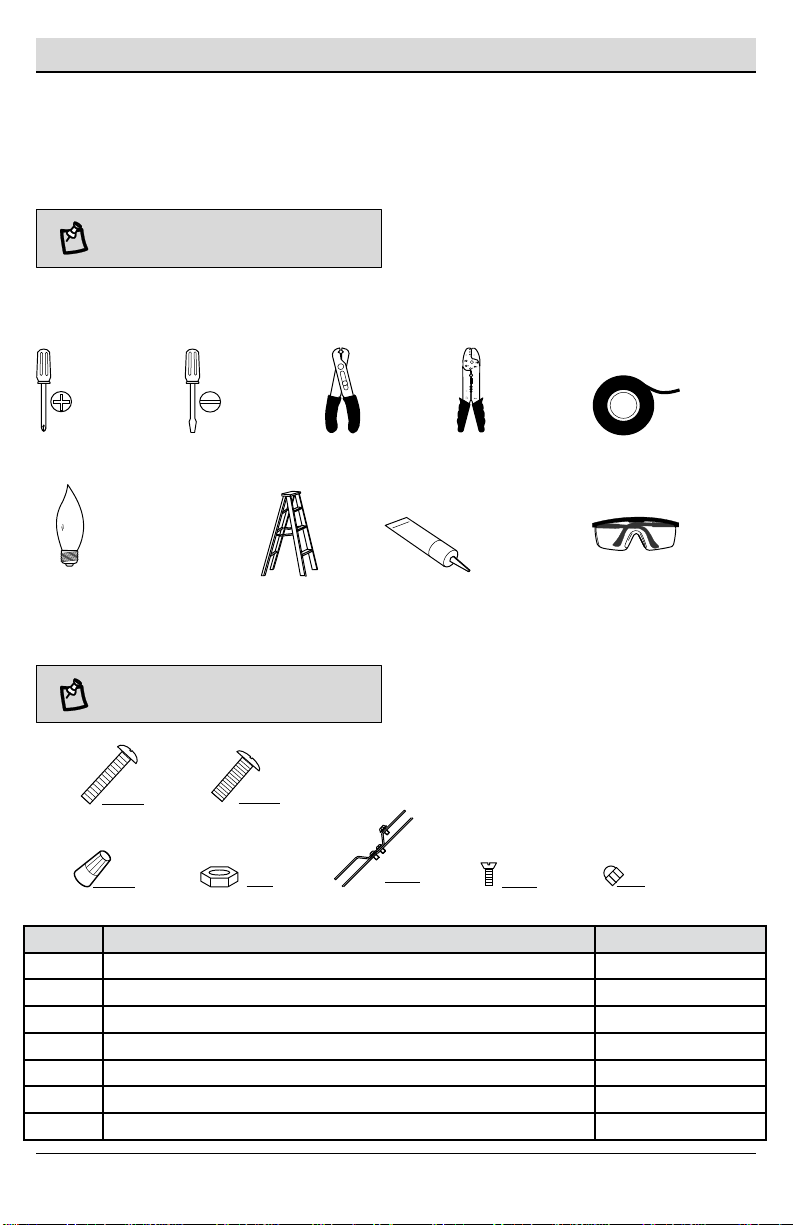

HERRAMIENTA NECESARIAS
FERRETERÍA NECESARIA
NOTA: La ferretería no se muestra a tamaño
actual.
HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia llama al 1-800-986-3460.
11
CC
AA BB
DD FF
EE GG
Parte
Descripción
Cantidad
AA Tornillo del Luminario 2
BB Tornillo de Montaje 2
CC Tuerca para Cables 3
DD Tuerca Hexagonal 2
EE Mensula de Montaje 1
FF Tornillo para la Jaula 2
GG Tuerca decorativa 2
Desarmador
de Cruz Cortador de
Alambre
Desarmador
de Punta
Plana
Pelacables
Escalera Gafas de
Seguridad
Cinta
Aislante
(3) Bombilla de
candelabro
incandescente de
60 W (máx.) o LED
equivalente
Sellador de caucho
de silicona para
uso exterior

Pre-Instalación (continuado)
CONTENIDO DEL PAQUETE
12
A
B
Parte
Descripción
Cantidad
A Cuerpo del Luminario Principal 1
B Jaula 1

HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia llama al 1-800-986-3460.
1Montando la ferretería
Enrosque los tornillos del luminario (AA) en
los agujeros provistos en la ménsula de
montaje (EE).
Enrosque las tuercas hexagonales (DD) en
los tornillos del luminario (AA). No apriete
las tuercas hexagonales (DD) en este
momento.
Saque los cables de alimentación de la caja
de distribución y monte la ménsula de
montaje (EE) sobre la caja de distribución
utilizando los tornillos del montaje (BB).
Coloque la placa del cuerpo principal (A)
sobre la caja de distribución y en los tornillos
del luminario (AA).
Ajuste los tornillos del luminario (AA) hasta
que sobresalgan 1/4 pulgadas de la palca.
Quite la placa del cuerpo principal (A) y
asegure la posición de los tornillos del
luminario (AA) al apretar las tuercas
hexagonales (DD) contra la ménsula de
montaje (EE).
2Conectando los cables
Conecte el cable negro de alimentación con el
cable negro del luminario usando una tuerca
para cables (CC).
Conecte el cable blanco de alimentación con
el cable blanco del luminario usando una
tuerca para cables (CC).
Conecte el cable del luminario a tierra con el
cable de alimentación a tierra usando una
tuerca para cables (CC).
Envuelva todas las conexiones de los cables
con cinta de aislar para una conexión más
segura
Instalación
13
BB EE
AA
DD
CC
EE
A
NOTA: Si tiene dudas con las conexiones
eléctricas, consulte el código eléctrico de su
localidad para los métodos aprobados para las
conexiones a tierra

3Montando la linterna
Coloque la placa del curepo principal (A)
sobre los tornillos del luminario (AA) y
asegúrela con las tuerca decorativa (GG)
que se incluyen.
Calafatee las 2/3 partes superiores de la
placa del curepo principal (A) en la
superficie de montaje.
Deje la 1/3 parte inferior sin calafatear para
el drenaje del agua que se pueda filtrar en
el encierro.
4Ensamblando la linterna
Enrosque las bombillas (max. 60 vatios) en
los casquillos de las bombillas en el cuerpo
principal (A).
Fije la jaula en el cuerpo principal (A)
utilizando los tornillos para la jaula (FF).
Instalación (continuado)
14
A
GG
AA
FF
NOTA: Lámparas de reemplazo no deben
exceder una bombilla incandescente de 60
vatios o LED equivalente.

HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia llama al 1-800-986-3460.
Operación
Conecte la alimentación en el disyuntor o caja de fusibles.
Gire el interruptor de la luz para activar el aparato.
Cuidado y Limpieza
MANTENIMIENTO DEL EXTERIOR
Use un paño limpio y seco o ligeramente
humedecido y limpie la superficie de la
linterna.
MANTENIMIENTO DEL INTERIOR
Apague la potencia a la linterna de
manera de desconectando el disyuntor o
quitando el fusible en la caja de fusibles.
Use un paño limpio y seco o ligeramente
humedecido y limpie la superficie de la
linterna.
Solución de Problemas
15
NOTA: No use limpiadores con químicos,
solventes o abrasivos fuertes. Use sólo un paño
seco para sacudir o limpiar con cuidado.
Problema
Solución
La luz no se enciende.

Asegúrese de que la energía eléctrica
esté encendida.

Pruebe o cambie el interruptor.

Verifique los cableado.

Reemplace la bombilla.
El fusible se funde o el disyuntor de
circuitos se dispara cuando se enciende
la luz.

Verifique las conexiones de los cables.

Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. –7 p.m., EST, Monday-Friday
9 a.m. –6 p.m., EST, Saturday
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Retain this manual for future use.

Questions, problèmes, pièces manquantes? Avant de retourner au magasin,
appeler Home Decorators Collection Service à la clientèle
8:00 –19:00, HNE, Lundi –Vendredi
9:00 –18:00, HNE, Samedi
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
GUIDE D'UTILISATION ET D'ENTRETIEN
____________________________________

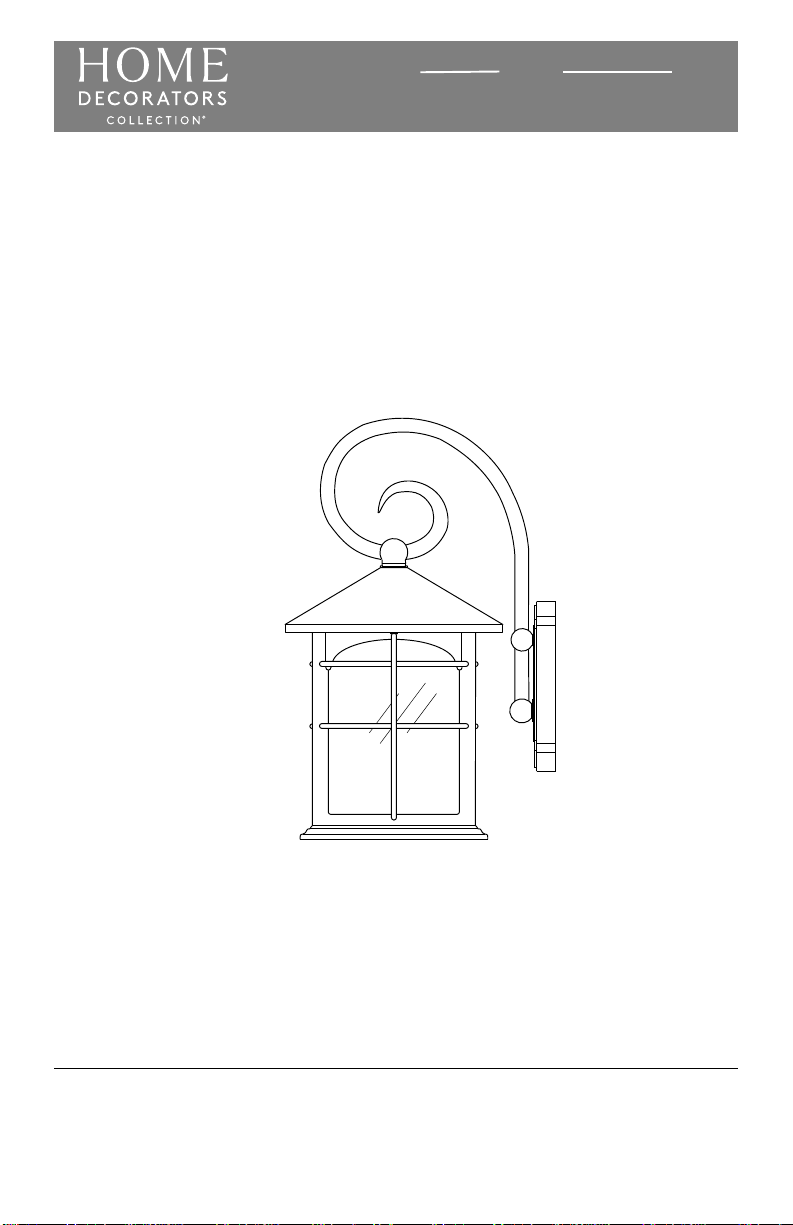

LANTERNE MURALE INCANDESCENTE
D'EXTERIEUR
BRIMFIELD
MERCI
Nous apprécions la confiance que vous avez placée dans Home Decorators Collection grâce à l'achat de applique
lanterne murale incandescente d’exterieur.Nous nous efforçons de créer continuellement la qualité des produits
conçus pour améliorer votre maison. Rendez-nous visite en ligne pour voir notre gamme complète de produits
disponibles pour votre maison besoin d'amélioration. Merci d'avoir choisi le Home Decorators Collection!
Modèle THD SKU:
1007 359 919
HB7103-151

Avant de commencer l'installation de ce
luminaire ou à la dépose d'un précédent
luminaire, débrancher l'alimentation en
désactivant le disjoncteur ou en retirant le
fusible de la platine de fusibles.
Consulter un électricien qualifié si vous avez
des questions électriques ou si vous avez
besoin de remplacer le pilote.
Si vous avez des non-électriques questions
au sujet de ce luminaire, veuillez contacter
notre équipe de Service Clientèle au
1-800-986-3460 ou
HOMEDEPOT.COM/HOMEDECORATORS.
AVERTISSEMENT : Déconnecter l'alimentation
avant le retrait ou l'installation d'un luminaire
d'éclairage.
Table des Matières
Consignes de Sécurité
Garantie
18
CE QUI EST COUVERT
Le fabricant garantit ce luminaire est exempt de défauts de matériaux et de fabrication pour une
période de cinq (5) années à compter de la date d'achat. Cette garantie s'applique uniquement à
l'acheteur d'origine et uniquement aux produits utilisés dans une utilisation normale. Si le produit
s’avère défectueux, la seule obligation du fabricant, et votre seul recours, consiste à réparer ou à
remplacer le produit, à la discrétion du fabricant, pourvu que le produit n’ait pas fait l’objet d’un usage
inadéquat ou abusif, d’un accident, de modifications, d’altérations, de négligence ou d’une mauvaise
manipulation.
CE QUI N'EST PAS COUVERT
Cette garantie ne s'applique pas à tout produit qui se trouve à avoir été incorrectement installé,
configuré, ou utilisé de quelque façon pas conformément aux instructions fournies avec le produit.
Cette garantie ne s'applique pas à une défaillance du produit à la suite d'un accident, un abus, une
négligence, une modification, ou une mauvaise installation, ou tout autre manquement, non liée à un
défaut de matériau ou de fabrication. Cette garantie ne s'applique pas à la finition d'une partie du
produit, comme la surface et / ou l'altération, car cela est considéré usure normale.
Le fabricant ne garantit pas et décline spécifiquement toute garantie, expresse ou implicite,
d'adéquation à un usage particulier, autre que la garantie contenue dans ce document. Le fabricant
décline expressément toute responsabilité et ne peut être tenu responsable de toute perte ou
dommage indirect ou accessoire, y compris mais sans s'y limiter, les coûts du travail / dépenses
impliqués dans le remplacement ou la réparation dudit produit.
Contactez l‘équipe du Service à la Clientèle au 1-800-986-3460 ou visite
HOMEDEPOT.COM/HOMEDECORATORS.
Installation 21
Opération 23
Entretien et Nettoyage 23
Entretien Extérieur 23
Entretien Intérieur 23
Dépannage 23
Table des Matières 18
Consignes de Sécurité 18
Garantie 18
Pré-Installation 19
Planification du l’Installation 19
Outils 19
Matériel 19
Contenu du Paquet 20

Pré-Installation
PLANIFICATION DE L'INSTALLATION
Lire toutes les instructions avant assemblage et l'installation. Avant de commencer l'installation du
luminaire ou la dépose d'un précédent luminaire, débrancher l'alimentation en désactivant le
disjoncteur ou en retirant le fusible de la platine de fusibles. Pour éviter d'endommager le produit,
assembler sur un doux et non abrasif surface tels que tapis ou un morceau de carton.
NOTE: Conservez votre reçu et ces instructions
à la preuve d'achat.
OUTILS REQUIS
MATÉRIEL REQUIS
NOTE: Matériel non illustré à taille réelle.
HOMEDEPOT.COM/HOMEDECORATORS
Veuillez contacter le 1-800-986-3460 pour obtenir plus aide.
19
CC
AA BB
DD FF
EE GG
Partie
Description
Quantité
AA Vis du luminaire 2
BB Vis de montage 2
CC Écrou de câble 3
DD Écrous Hexagonaux 2
EE Plaque de fixation 1
FF Vis du Cage 2
GG Écrous de Serrage 2
Tournevis
Phillips Coupe-fil Pince à Dénuder
Tournevis à
Tête Plate
Échelle Lunettes de
Protection
Ruban
Électrique
(3) Ampoule de
lustre à
incandescence de
60 W (max) ou
LED équivalente
Mastic silicone pour
Usage extérieur

Pré-Installation (continue)
CONTENU DU PAQUET
20
A
B
Partie
Description
Quantité
A Pavillon 1
B Cage 1
