Exterior Wall Mount in Weathered Spruce Finish
Home Depot SKU 895-898 (UPC 718212132814) small size
Home Depot SKU 895-931 (UPC 718212132821) middle size
(Weathered Spruce Fixture)
INSTRUCTION MANUAL
LA-2365E/S/F

Page 2
Thank you for purchasing this Home Decorators Collection exterior light
fixture. This product has been manufactured with the highest standards of
safety and quality. The finish of this lantern is weather resistant but over
time will naturally weather and fade.
FEATURES:
1. Traditional 1 Light Wall Mount in Weathered Spruce Finish.
2. Timeless Elegant Design.
3. Easy to assemble and install.
QUESTIONS, PROBLEMS, MISSING PARTS:
Before returning to your local Home Depot, please call our Customer
Service Team at 1-800-986-3460 or visit www.homedepot.com. Please
reference your SKU (895-898 small size, 895-931 middle size Weathered
Spruce fixture) or UPC (718212132814 small size, 718212132821 middle
size Weathered Spruce fixture).

Page 3
CAUTION:
1. Before starting installation of this fixture or removal of a previous
fixture, disconnect the power by turning off the circuit breaker or by
removing the fuse at the fuse box.
2. CONSULT A QUALIFIED ELECTRICIAN IF YOU HAVE ANY
ELECTRICAL QUESTIONS.
3. If you have any non-electrical questions about this fixture, please
contact our Customer Service Team at 1-800-986-3460 or visit
www.homedepot.com. Please reference your SKU (895-898 small size,
895-931 Weathered Spruce fixture) or UPC (718212132814 small size,
718212132821 middle size Weathered Spruce fixture).
4. Keep your receipt and these Instructions for Proof of Purchase.
TOOLS REQUIRED FOR ASSEMBLY & INSTALLATION
(not included):

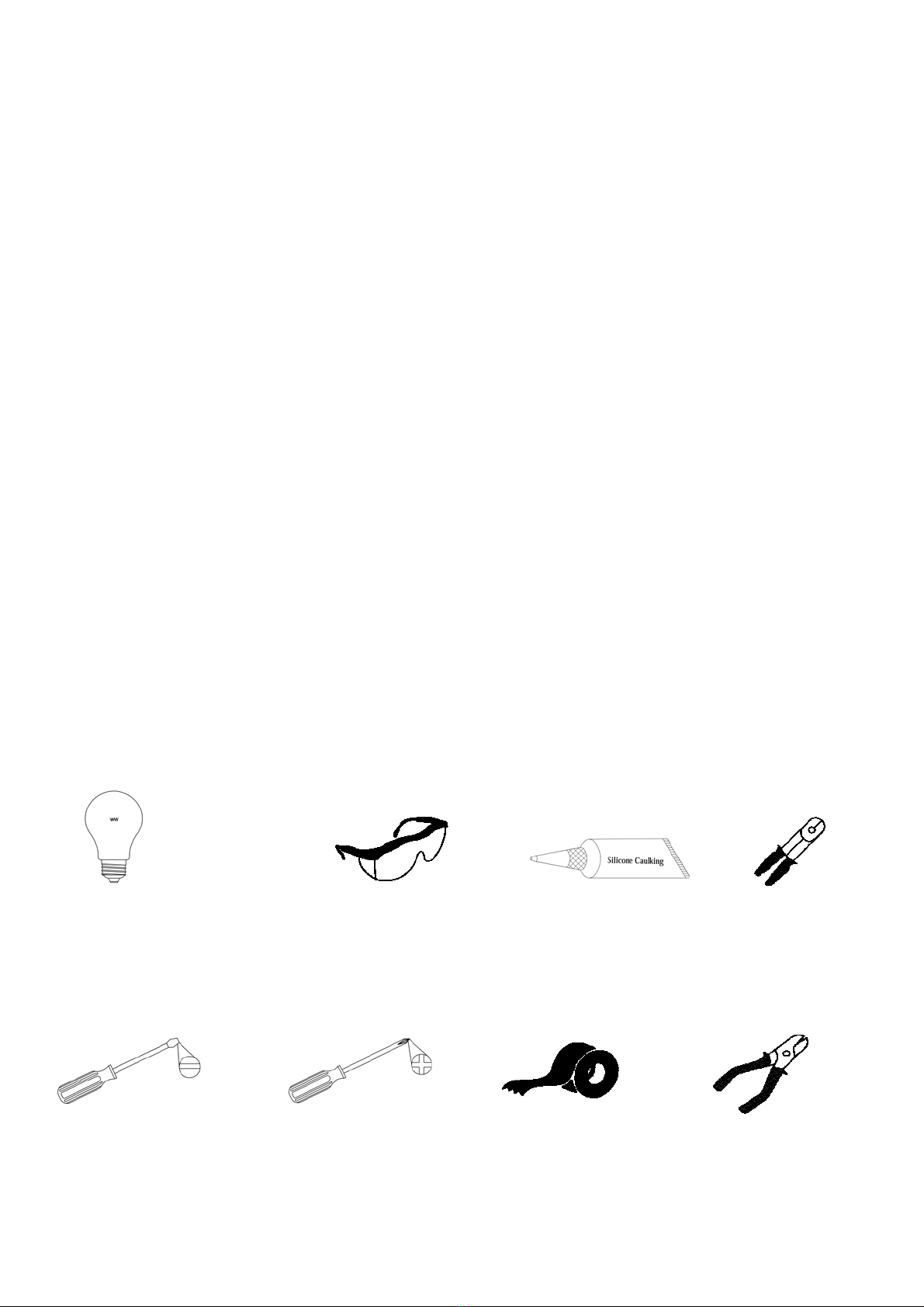

Light Bulb Safety goggles Silicon Rubber Sealant Wire strippers
(60 watt maximum/SKU#895-898) for exterior use
(100 watt maximum/SKU#895-931)
Flathead screwdriver Phillips screwdriver Electrical tape Wire cutters

Page 4
PARTS INCLUDED FOR ASSEMBLY (parts are not to scale):
ASSEMBLY INSTRUCTIONS:
1. Shut off power at the fuse box or circuit breaker box, if necessary remove old fixture
and all mounting hardware from outlet box.
2. Carefully unpack your new fixture and lay out all the parts on a clear area, Take care
not to lose any small parts necessary for installation.

Page 5
ASSEMBLY:
3. Fixture Frame
1. Backplate
2. Knurled Knob

Page 6
PARTS INCLUDED FOR INSTALLATION (parts are not to scale):
1 Ground Screw (#8) 3 Wire Connectors (#9) 2 Outlet Box Screws (#7)
1 Circular Strap (#4) 2 Mounting Screw (#6) 2 Hex Nut (#5) 2 Knurled Knob (#2)
INSTALLATION INSTRUCTIONS:
1. Find the predrilled holes in the Circular Strap (#4) that have indentations on each
side. Thread the two Mounting Screws (#6) from the indented side into the Circular
Strap (#4) then out from the raised side of the Circular Strap (#4). Thread Hex Nuts
(#5) onto the Mounting Screws (#6) until tightly.
2. Attach the Circular Strap (#4) to the Outlet Box (#10) using the two provided Outlet
Box Screws (#7). The side of the Circular strap marked “GND” should face out.
3. Connect the white wire from the fixture to the white wire from the Outlet Box (#10),
and the black wire from the fixture to the black wire from the Outlet Box (#10).
Cover the two wire connections using the two provided Wire Connectors (#9). Wrap
the two wire connections with electrical tape for a more secure connection. If your
outlet box has a ground wire (green or bare copper), connect fixture’s ground wire to
it using the wire connector (#9). Otherwise connect the copper ground from the
fixture to Ground screw (#8) on the Circular Strap (#4). Note: If you have electrical
questions, consult your local electrical code for approved grounding methods.
4. Mount the body of the fixture on the wall by aligning the protruding Mounting
Screws (#6) all the way through the holes on the Backplate (#1). Be careful not to
pinch any of the wires between the fixture and the Outlet Box (#10). Tighten the
fixture to the wall by screwing the two Knurled Knobs (#2) onto the two protruding
Mounting Screws (#6).
5. To prevent moisture from entering the outlet box and causing a short, use clear
caulking (i.e. Indoor/Outdoor Silicone Sealant) to outline the outside off fixture
back-plate where it meets the wall leaving a space at bottom to allow moisture a
means to escape.
6. Install the proper light bulbs (not included) for your fixture. (DO NOT EXCEED
THE SPECIFIED WATTAGE!)
7. Installation is complete. Turn on the power at the circuit breaker or fuse box. Turn
the light switch on to activate the fixture.

Page 7
INSTALLATION:
Black Wire
5. Hex Nut
Ground Wire
7. Outlet Box Screw 8. Ground Screw
9. Wire Connecto
r
10. Outlet Box
2. Knurled Knob
4. Circular Strap
6. Mounting Screw 1. Backplate
White Wire

Page 8
TROUBLESHOOTING:
PRODUCT MAINTENANCE:
1. To clean the outside of the fixture, use a dry or slightly dampened clean cloth (use
clean water, never a solvent) to wipe the glass and surface of the fixture.
2. To clean the inside of the fixture, first disconnect power to the fixture by turning off
the circuit breaker or by removing the fuse at the fuse box. Next, use a dry or slightly
dampened clean cloth (use clean water, never a solvent) to wipe the inside glass and
interior surface of the fixture.
3. Do not use any cleaners with chemicals, solvents or harsh abrasives. Use only a dry
soft cloth to dust or wipe carefully.
LIMITED WARRANTY
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a
period of two (2) years from date of purchase. This warranty applies only to the original consumer purchaser
and only to products used in normal use and service. If this product is found to be defective, the
manufacturer’s only obligation, and your exclusive remedy, is the repair or replacement of the product at the
manufacturer’s discretion, provided that the product has not been damaged through misuse, abuse, accident,
modifications, alterations, neglect or mishandling. This warranty shall not apply to any product that is found
to have been improperly installed, set-up, or used in any way not in accordance with the instructions
supplied with the product. This warranty shall not apply to a failure of the product as a result of an accident,
misuse, abuse, negligence, alteration, or faulty installation, or any other failure not relating to faulty material
or workmanship. This warranty shall not apply to the finish on any portion of the product, such as surface
and/or weathering, as this is considered normal wear and tear. The manufacturer does not warrant and
specially disclaims any warranty, whether express or implied, of fitness for a particular purpose, other
than the warranty contained herein. The manufacturer specifically disclaims any liability and shall
not be liable for any consequential or incidental loss or damage, including but not limited to any labor
/ expense costs involved in the replacement or repair of said product.
Possible Cause Corrective Action
Bulb will not light. 1. Bulb is burned out. 1. Replace light bulb.
2. Power is off. 2. Make sure power
supply is on.
3. Faulty wire connection. 3. Check wiring.
4. Faulty switch. 4. Test or replace switch.
Fuse blows or circuit
breaker trips when light
is turned on.
Crossed wires or power wire
is grounding out.
Check wire connections.

Page 9
