EXTERIOR INCANDESCENT HANGING LANTERN
BRIMFIELD
THANK YOU
We appreciate the trust and confidence you have placed in Home Decorators Collection through the purchase of this
exterior incandescent hanging lantern. We strive to continually create quality products designed to enhance your home.
Visit us online to see our full line of products available for your home improvement needs. Thank you for choosing
Home Decorators Collection!
Model
HB7102-151 SKU #: 1007 359 902

Before starting installation of this fixture or
removal of a previous fixture, disconnect
the power by turning off the circuit breaker
or by removing the fuse at the fuse box.
Consult a qualified electrician if you have
any electrical questions or need to replace
the driver.
If you have any non-electrical questions
about this fixture, please contact our
Customer Service Team at 1-800-986-3460
or
HOMEDEPOT.COM/HOMEDECORATORS
.
WARNING: Disconnect the power prior to
removing or installing a light fixture.
Table of Contents
Safety Information
Warranty
WHAT IS COVERED
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship
for a period of five (5) years from date of purchase. This warranty applies only to the original
consumer purchaser and only to products used in normal use and service. If this product is found to
be defective, the manufacturer’s only obligation, and your exclusive remedy, is the repair or
replacement of the product at the manufacturer’s discretion, provided that the product has not been
damaged through misuse, abuse, accident, modifications, alterations, neglect or mishandling.
WHAT IS NOT COVERED
This warranty shall not apply to any product that is found to have been improperly installed, set-up,
or used in any way not in accordance with the in the product as a result of an accident, misuse,
abuse, negligence, alteration, or faulty installation, or any other failure not relating to faulty material
or workmanship. This warranty shall not apply to instructions supplied with the product. This
warranty shall not apply to a failure of the on any portion of the product, such as surface and/or
weathering, as this is considered normal wear and tear.
The manufacturer does not warrant and specially disclaims any warranty, whether expressed or
implied, of fitness for a particular purpose, other than the warranty contained herein. The
manufacturer specifically disclaims any liability and shall not be liable for any consequential or
incidental loss or damage, including but not limited to any labor/expense costs involved in the
replacement or repair of said product.
Contact the Customer Service Team at 1-800-986-3460 or visit
HOMEDEPOT.COM/HOMEDECORATORS.
2
Installation 5
Operation 9
Care and Cleaning 9
Exterior Maintenance 9
Interior Maintenance 9
Troubleshooting 9
Table of Contents 2
Safety Information 2
Warranty 2
Pre-Installation 3
Planning the Installation 3
Tools 3
Hardware 3
Package Contents 4

Pre-Installation
PLANNING THE INSTALLATION
Read all instructions before assembly and installation. Before starting installation of the fixture or
removal of a previous fixture, disconnect the power by turning off the circuit breaker or by removing
the fuse at the fuse box. To avoid damaging this product, assemble it on a soft, non-abrasive
surface such as carpet or cardboard.
NOTE: Keep your receipt and these instructions
for Proof of Purchase.

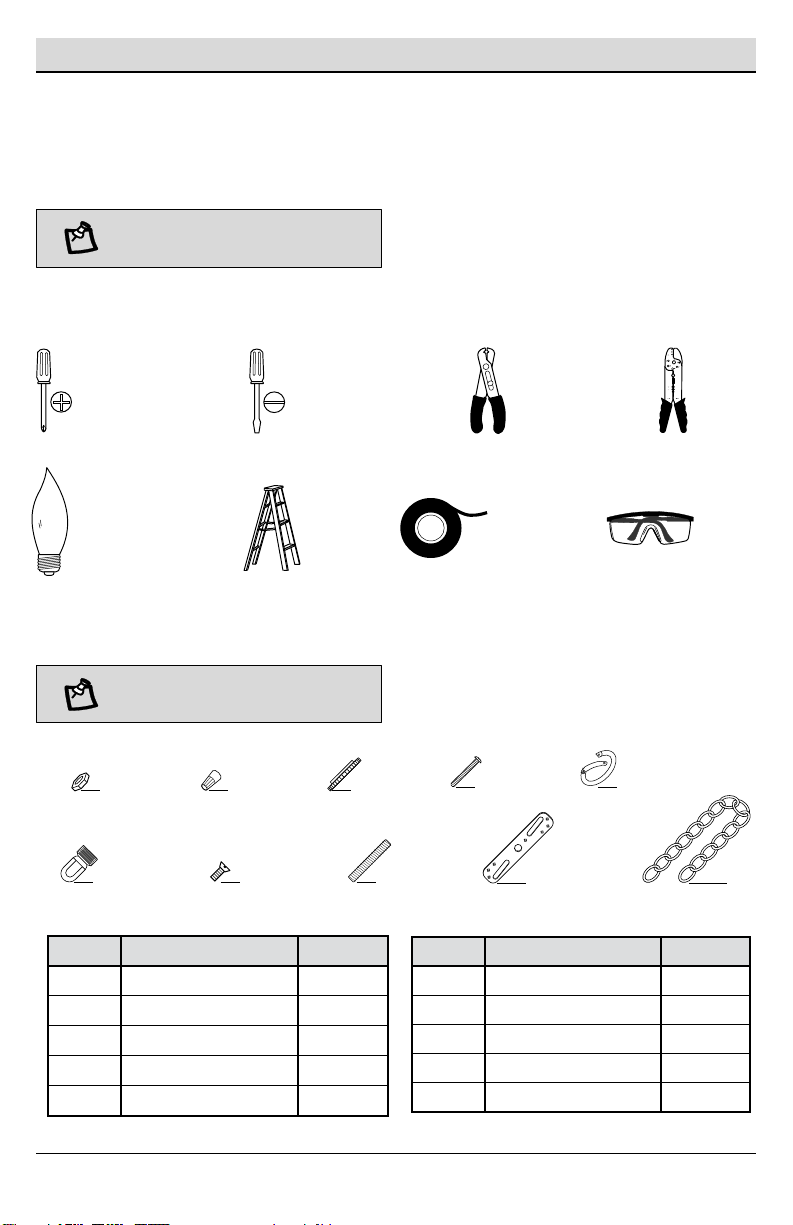

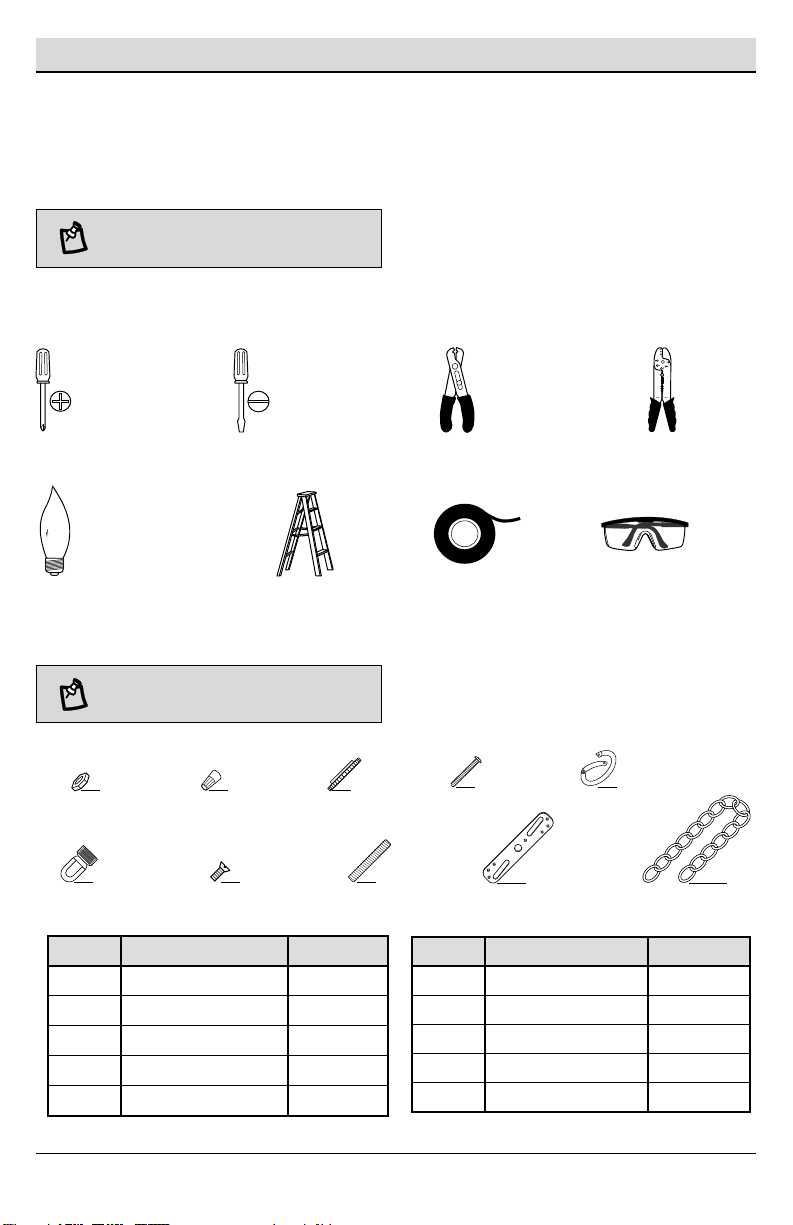

TOOLS REQUIRED
HARDWARE REQUIRED
NOTE: Hardware not shown to actual size.
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
3
Phillips
Screwdriver
Wire
Cutter
Wire
Stripper
Flathead
Screwdriver
Ladder Safety
Goggles
Electrical
Tape
(3) Incandescent
60 W Bulb or
LED Equivalent
EE
AA BB CC DD
II
FF GG HH JJ
Part
Description
Quantity
AA
Hex Nut
2
BB
Wire Nut
3
CC
Threaded Ring
1
DD
Mounting Screw
2
EE
Chain Link Connector
1
Part
Description
Quantity
FF
Screw Collar Loop
1
GG
Cage
Screw 3
HH
Nipple
1
II
Mounting Bracket
1
JJ
Fixture
Chain 1

Pre-Installation (continued)

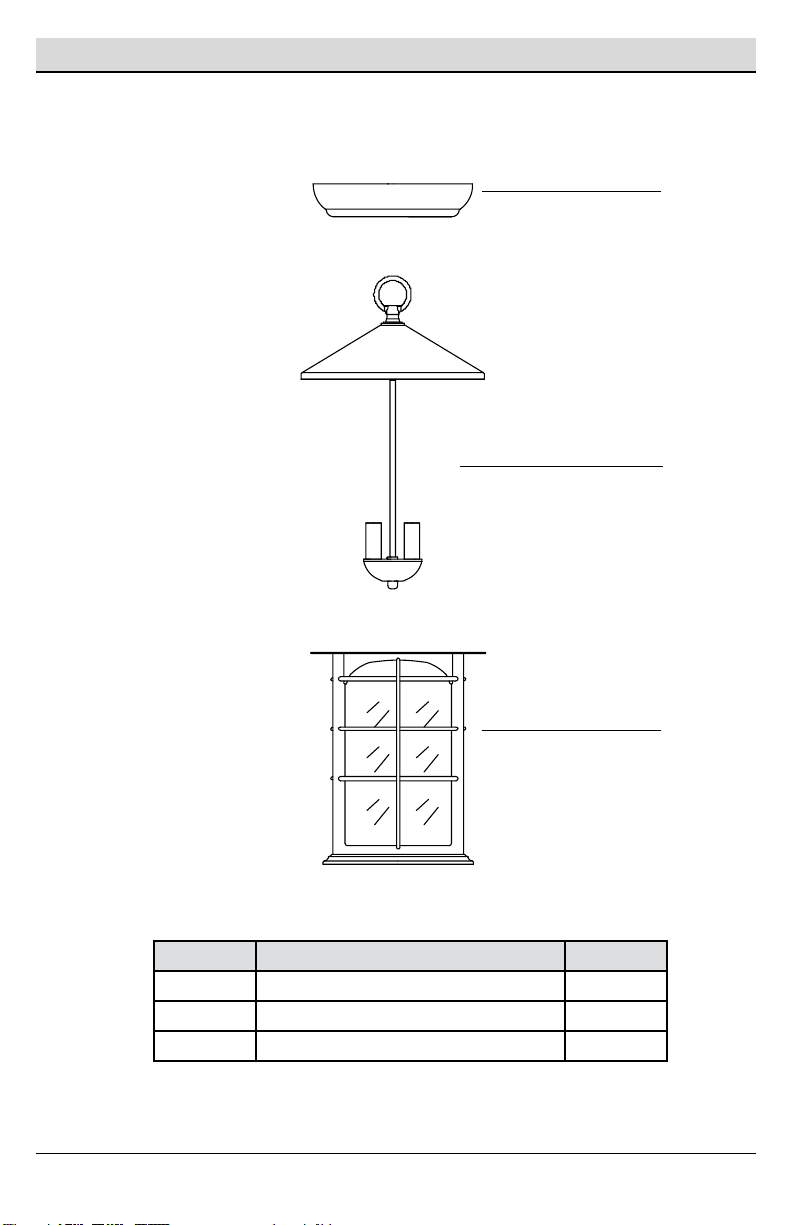

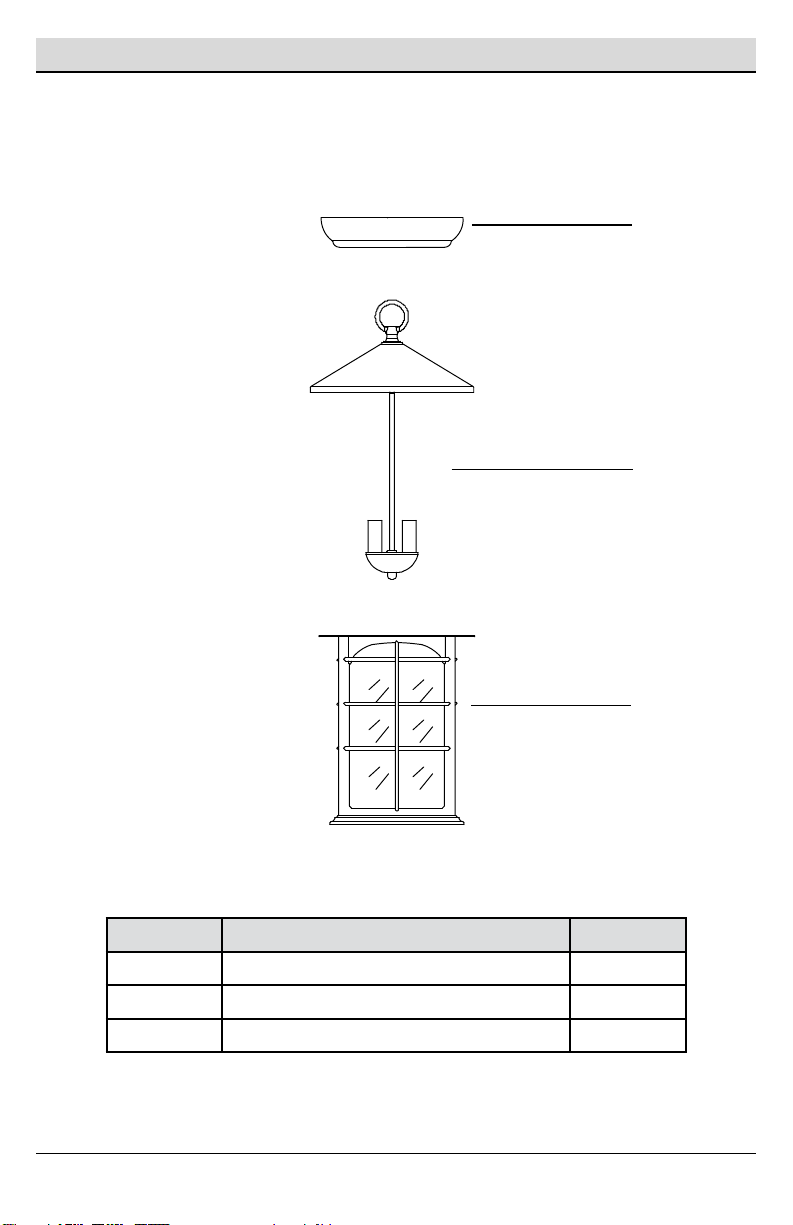

PACKAGE CONTENTS
4
Part
Description
Quantity
A Canopy 1
B Fixture Body 1
C Cage 1
A
B
C

HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
1Attaching the mounting
bracket
2Aligning the canopy
Installation
5

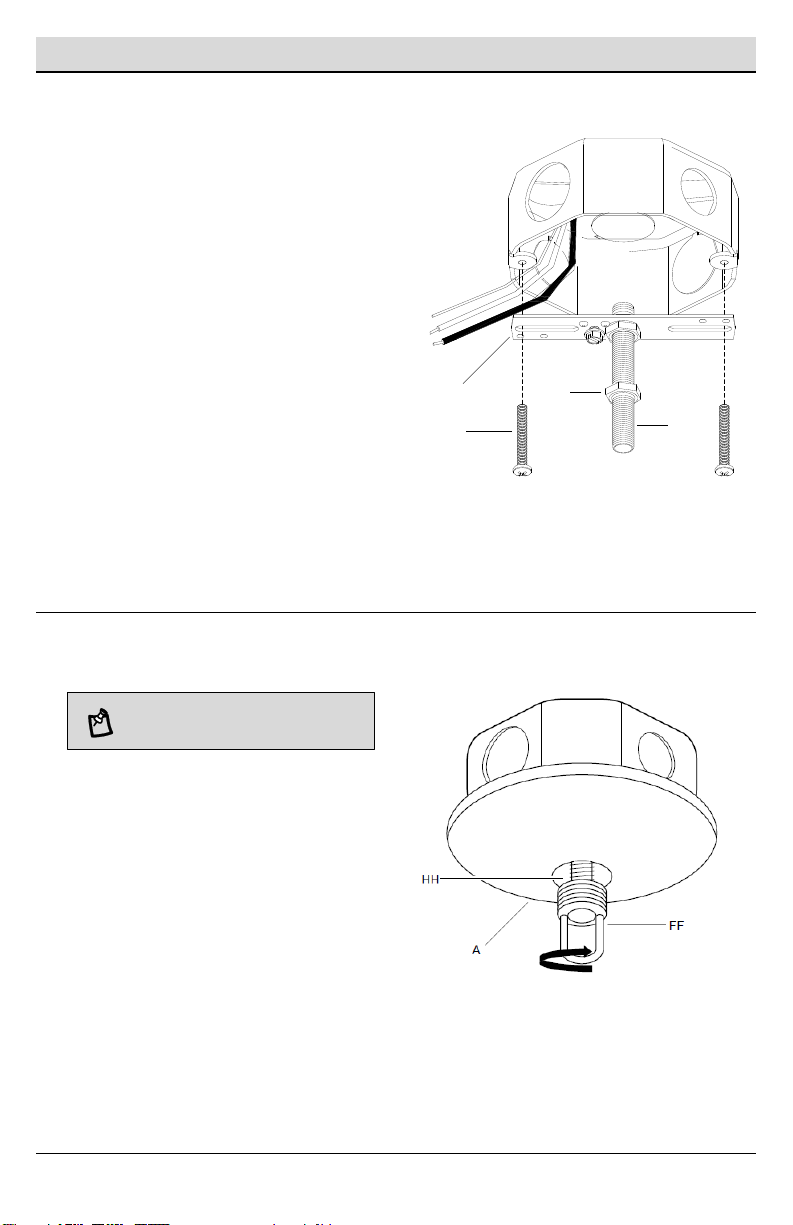

Thread two hex nuts (AA) onto the nipple
(HH) to the midpoint.
Thread the nipple (HH) in through the
center hole of the mounting bracket (II)
approximately 1/3 of the way. Do not
tighten the hex nuts (AA).
Pull the supply wires out from the outlet
box.
Attach the mounting bracket (II) to the
outlet box by feeding the mounting screws
(DD) through the slots of the mounting
bracket (II) and tightening them into the
mounting holes of the outlet box.
II
DD
AA HH
NOTE: If you have electrical questions
consult your local electrical code for
approved grounding methods.
Thread the screw collar loop (FF) 8 to 9
turns onto the bottom end of the nipple
(HH).
Tighten the bottom hex nut (AA) against the
screw collar loop (FF).
Place the canopy (A) over the outlet box.
Turn the screw collar loop (FF) until the
midpoint of the outer threads of the screw
collar loop (FF) align with the bottom
surface of the canopy (A).
Remove the canopy (A) and tighten the top
hex nut (AA) against the mounting bracket
(II).

3Adjusting the chain length
4
Installation (continued)
6
Determine the desired length needed for
installation.
Attach the chain (JJ) to the fixture body (B) using
the chain link connector (EE).
Raise the chain (JJ) and the main fixture body up to
the outlet box to determine the desired length
needed for installation.
Identify the chain link that needs to be opened to
remove the excess chain.
Open the chain link using two pair of pliers.
Remove and discard the excess chain.
Keep the opened chain link.

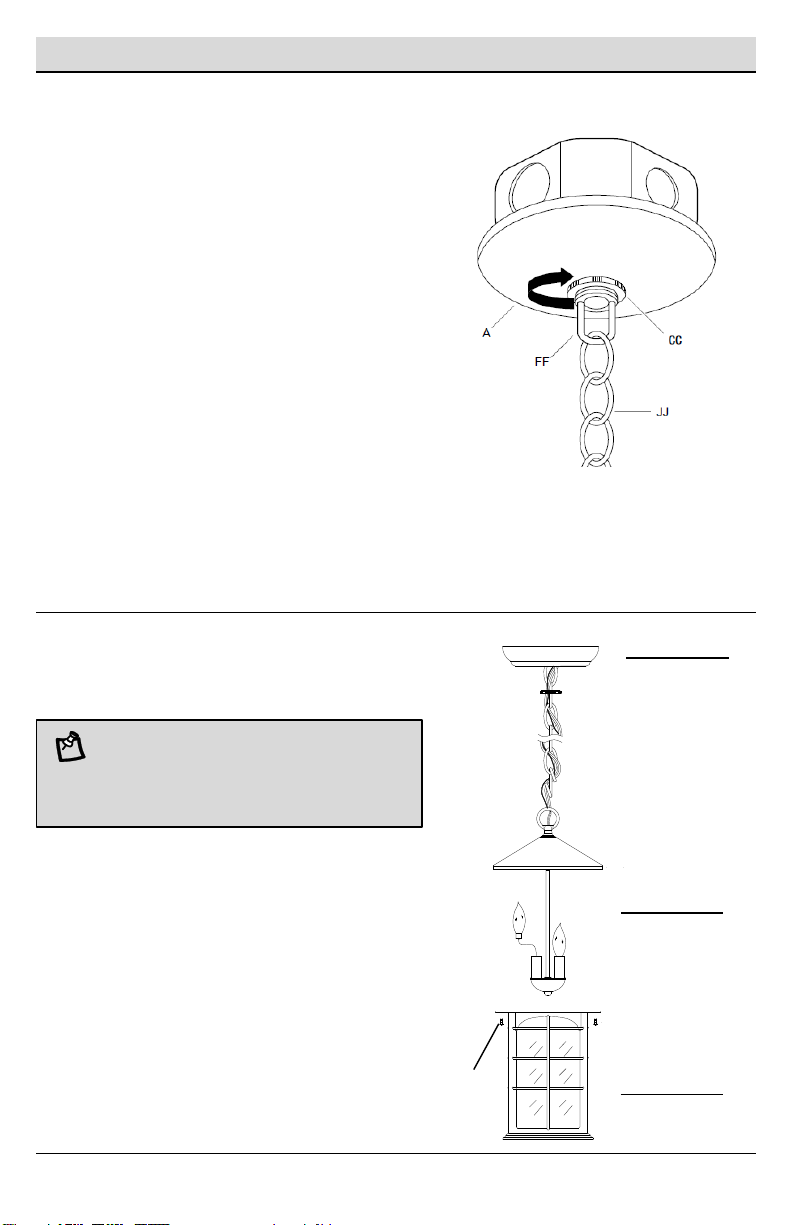

Securing the chain
Slide the threaded ring (CC) onto the chain
(JJ) followed by the canopy (A).
Hook the previously opened chain link onto
the top link of the chain (JJ).
Raise the opened chain link along with the
chain (JJ) and the main fixture body up to the
ceiling and hook it onto the screw collar loop
(FF).
Use pliers to close the opened chain link.

5Threading the cord
Installation (continued)
7
Feed the cord and fixture ground wire into
the center hole of the screw collar loop (FF),
through the nipple (HH), and then out of the
outlet box.
Continue feeding the cord and fixture ground
wire until there is no slack remaining.
Cut off any excess cord and fixture ground
wire, leaving 6in. extending from the outlet
box.
Split and separate the fixture cord and strip
off 3/8 in. of insulation from each wire.
6Connecting the wires
Loop the fixture ground wire around the
ground screw located on the mounting bracket
(II) and leave 4 in. of wire extending from the
ground screw.
Tighten the ground screw against the
mounting bracket (II).
Connect the black supply wire to the smooth
fixture wire using a wire nut (BB).
Connect the white supply wire to the ribbed
fixture wire using a wire nut (BB).
Connect the fixture ground wire and the supply ground wire together using a wire nut (BB).
Wrap all wire connections with electrical tape for a more secure connection.
Carefully tuck all wire connections into the outlet box.
NOTE: If you have electrical questions
consult your local electrical code for
approved grounding methods.

8Assemble the fixture
body
Installation (continued)
8
Install light bulbs or LED equivalent (not
included) and twist to secure onto fixture
body (B).
Secure the cage (C) onto fixture body (B)
using cage screws (GG).
A
B
C
NOTE: Replacement bulbs should not
exceed a 60 watt incandescent
lightbulb or LED equivalent (not
included).
GG
7Securing the canopy
Slide the canopy (A) up the chain (JJ),
toward the outlet box, and up against the
ceiling surface.
Slide the threaded ring (CC) up the chain (JJ)
and thread it onto the screw collar loop (FF)
to secure the canopy (A) flush against the
ceiling surface.

HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Operation
Turn on power at the circuit breaker or fuse box.
Turn the light switch on to activate the fixture.
Care and Cleaning
EXTERIOR MAINTENANCE
Use a dry or slightly dampened clean
cloth and wipe the surface of the fixture.
INTERIOR MAINTENANCE
Disconnect power to the fixture by turning
off the circuit breaker or by removing the
fuse at the fuse box.
Use a dry or slightly dampened clean
cloth to wipe the interior surface of the
fixture.
Troubleshooting
9
NOTE: Do not use any cleaners with chemicals,
solvents, or harsh abrasives. Use only a dry
soft cloth to dust or wipe carefully.
Problem
Solution
The
light will not turn on.

Make sure the power supply is on.

Test or replace the switch.

Check the wiring.

Replace the light bulb.
The
fuse blows or circuit breaker trips
when light is turned on.

Check the wire connections.

Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. –7 p.m., EST, Monday-Friday
9 a.m. –6 p.m., EST, Saturday
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Retain this manual for future use.

Preguntas, problemas, o piezas faltantes? Antes de regresar a la tienda,
llama al Servicio al Cliente de Home Decorators Collection
8 a.m. –7 p.m., Hora del Este, Lunes –Viernes
9 a.m. –6 p.m., Hora del Este, Sábado
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
GUÍA DE USO Y MANTENIMIENTO
____________________________________
GRACIAS
Le agradecemos la confianza que han depositado en Home Decorators Collection a través de la compra de esta
linterna colgante incandescente exterior. Nos esforzamos continuamente para crear productos de calidad diseñados
para mejorar su casa. Visite nuestra página web para ver nuestra completa línea de productos disponibles para
mejorar tu hogar. Gracias por elegir Home Decorators Collection!
Modelo
HB7102-151
SKU#
LINTERNA COLGANTE INCANDESCENTE EXTERIOR
BRIMFIELD
1007 359 902

Antes de iniciar la instalación de este
aparato o la eliminación de un accesorio
anterior, desconecte la alimentación
apagando el disyuntor o quitando el fusible
en la caja de fusibles.
Consulte a un electricista calificado si tiene
alguna pregunta eléctrica o la necesidad de
reemplazar el controlador.
Si usted tiene alguna pregunta que no sea
eléctrica sobre este accesorio, póngase en
contacto con nuestro equipo de Servicio al
Cliente al 1-800-986-3460 o
HOMEDEPOT.COM/HOMEDECORATORS.
ADVERTENCIA: Desconecte la alimentación
antes de extraer o instalar una lámpara.
Tabla de Contenidos
Información de Seguridad
Garantía
12
LO QUÉ ESTÁ CUBIERTO
El fabricante garantiza que este accesorio de iluminación está libre de defectos en materiales y
mano de obra por un período de cinco (5) años a partir de la fecha de compra. Esta garantía se
aplica sólo al comprador original y únicamente a los productos utilizados en condiciones normales
de uso y servicio. Si el producto se encuentra defectuoso, la única obligación del fabricante, y su
solución exclusiva, es la reparación o sustitución del producto, a discreción del fabricante, siempre
que el producto no ha sido dañado por mal uso, abuso, accidente, modificaciones, alteraciones ,
negligencia o mal manejo.
LO QUE NO ESTÁ CUBIERTO
Esta garantía no se aplicará a cualquier producto que haya sido instalado de forma incorrecta o
usado de manera que no conforme con las instrucciones suministradas con el producto. Esta
garantía no se aplicará a una falla del producto como resultado de un accidente, mal uso, abuso,
negligencia, alteración o instalación defectuosa, o cualquier otra falla no relacionada con defectos
de material o mano de obra. Esta garantía no se aplicará a el acabado de cualquier parte del
producto, tal como la superficie y / o la intemperie, ya que esto se considera como uso normal.
El fabricante no garantiza y especialmente niega cualquier garantía, ya sea expresa o implícita, de
aptitud para un fin en particular, que no sea la garantía contenida en el presente documento. El
fabricante declina específicamente cualquier responsabilidad y no será responsable por cualquier
pérdida o daño consecuente o incidental, incluyendo pero no limitado a cualquier coste laboral /
gastos involucrados en la sustitución o reparación de dicho producto.
Comuníquese con el Equipo de Servicio al Cliente al 1-800-986-3460 o visite
HOMEDEPOT.COM/HOMEDECORATORS.
Instalación 15
Operación 19
Cuidado y Limpieza 19
Mantenimiento Exterior 19
Mantenimiento Interior 19
Solución de Problemas 19
Tabla de Contenidos 12
Información de Seguridad 12
Garantía 12
Pre-Instalación 13
Planificación de la Instalación 13
Herramienta 13
Ferretería 13
Contenido del Paquete 14

Pre-Instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Lea todas las instrucciones antes del montaje e instalación. Antes de comenzar la instalación de la
luminaria o el retiro de un artefacto anterior, desconecte la alimentación apagando el disyuntor o
quitando el fusible en la caja de fusibles. Para evitar daños a este producto, montarlo en una
superficie suave y no abrasiva, como una alfombra o cartón.
NOTA: Guarde su recibo y estas instrucciones
para comprobante de compra.
HERRAMIENTA NECESARIAS
FERRETERÍA NECESARIA
NOTA: La ferretería no se muestra a tamaño
actual.
HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia llama al 1-800-986-3460.
13
Desarmador
de Cruz Cortador de
Alambre
Desarmador
de Punta
Plana
Pelacables
Escalera Gafas de
Seguridad
Cinta
Aislante
(3) Bombilla
Incandescente de 60
vatios o LED
equivalente
EE
AA BB CC DD
II
FF GG HH JJ
Parte Descripción Cantidad
AA Tuerca Hexagonal 2
BB Tuerca para Cables 3
CC Aro Roscado 1
DD Tornillo de Montaje 2
EE Conector de Cadena 1
Parte Descripción Cantidad
FF Bucle Roscado 1
GG Tornillo de Jaula 3
HH Boquilla 1
II Mensula de Montaje 1
JJ Cadena 1

Pre-Instalación (continuado)
CONTENIDO DEL PAQUETE
14
Parte
Descripción
Cantidad
A Cubierta 1
B Cuerpo Principal 1
C Jaula 1
A
B
C

HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia llama al 1-800-986-3460.
1Montaje de ferretería
Enrosque dos tuercas hexagonales (AA) en el
boquilla (HH) hasta el punto medio.
Enrosque el boquilla (HH) a través del orificio
central del mensula de montaje(II)
aproximadamente 1/3 de su recorrido. No
apriete las tuercas hexagonales (AA).
Saque los cables de suministro de la caja de
salida.
Fije el mensula de montaje(II) a la caja de
distribución pasando los tornillos de montaje
(DD) a través de las ranuras del mensula de
montaje(II) y ajustándolos en los orificios de
montaje de la caja de distribución.
2Alineando el dosel
Instalación
15
Enrosque el bucle roscado (FF) 8 a 9 en el
extremo inferior de la boquilla (HH).
Apriete la tuerca hexagonal inferior (AA) contra
el bucle roscado (FF).
Coloque la cubierta (A) sobre la caja de salida.
Gire el lazo del bucle roscado (FF) hasta que el
punto medio de las roscas exteriores del lazo
del bucle roscado (FF) se alinee con la
superficie inferior de la cubierta (A).
Retire la cubierta (A) y apriete la tuerca
hexagonal superior (AA) contra el mensula de
montaje (II).
II
DD
AA HH
NOTA: Si tiene dudas con las conexiones
eléctricas, consulte el código eléctrico de
su localidad para los métodos aprobados
para las conexiones a tierra

3Ajustando la longitud de
la cadena
Determine la longitud deseada necesaria
para la instalación.
Coloque la cadena (JJ) a el Cuerpo del
Cuerpo Principal (B) con el eslabon
conector de la cadena (EE) .
Levante la cadena (JJ) y el cuerpo
principal hasta la caja de alimentacion
para determinar la longitud deseada para
la instalacion.
Identifique el eslabon de la cadena que
necesita abrir para quitar el exceso de
cadena.
Utilizando dos pares de pinzas, abra el
eslabon de la cadena.
Quite y deseche el exceso de cadena.
Conserve el eslabon abierto de la cadena.
4Asegurando la cadena
Deslice el aro roscado (CC) en la cadena
(JJ), seguido por la cubierta (A).
Enganche el eslabon de la cadena abierto
previamente en el eslabon superior de la
cadena (JJ).
Levante el eslabon abierto de la cadena
junto con la cadena (JJ) y el cuerpo
principal hasta el techo y enganchelo en el
bucle roscado (FF).
Use pinzas para cerrar el eslabon abierto.
Instalación (continuado)
16

Enhebrando el cable
6Conectando los cables.
Instalación (continuado)
17
Pase el cordon y el cable a tierra del luminario en
el agujero central del bucle roscado (FF), por el
centro de la boquilla (HH), y fuera de la caja de
alimentacion..
Continue pasando el cordon y el cable a tierra
del luminario hasta que no quede exceso de
cable ni de cordon.
Corte cualquier exceso del cordon y del cable a
tierra del luminario, dejando una longitud de 6
pulgadas (15,24 cm), que se extiende desde la
caja de alimentacion.
Divida el cable a la mitad y pele 3/8 pulg. (9,5
mm) del aislamiento de cada cable.
Enrolle el cable tierra del luminario alrededor del
tornillo de tierra situado en el mensula de montaje
(II) y deje que el cable extienda 4 pulg. (10,16 cm).
Apriete el tornillo de tierra contra la mensula de
montaje(II).
Conecte el cable negro de alimentacion con el
cable liso usando una tuerca para cables (BB).
Conecte el cable blanco de alimentacion con el
cable acanalado usando una tuerca para cables
(BB).
5
NOTA: Si tiene dudas con las conexiones
electricas,consulte el codigo electrico de su
localidad para los metodos aprobados para las
conexiones a tierra.
Conecte el cable a tierra del luminario con el cable a tierra de alimentacion usando una tuerca
para cables (BB).
Envuelva todas las conexiones de los cables con cinta de aislar para una conexion mas segura.

8Ensamblando la linterna
Instalación (continuado)
18
Atornille las bombillas (no incluido) en los
casquillos del cuerpo de la luminaria.
Asegure la jaula (C) en el Cuerpo Principal
(B) usando los tornillos de la jaula (GG).
NOTA: Lámparas de reemplazo no deben
exceder una bombilla incandescente de 60
vatios o LED equivalente (no incluido).
A
B
C
GG
7Asegurando la cubierta
Deslice la cubierta (A) hasta la cadena (JJ),
hacia la caja de alimentacion y contra la
superficie del techo.
Deslice el aro roscado (CC) hasta la cadena
(JJ) y enrosquelo en el bucle roscado (FF)
para asegurar la cubierta (A) al ras contra la
superficie del techo..

HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia llama al 1-800-986-3460.
Operación
Conecte la alimentación en el disyuntor o caja de fusibles.
Gire el interruptor de la luz para activar el aparato.
Cuidado y Limpieza
MANTENIMIENTO DEL EXTERIOR
Use un paño limpio y seco o ligeramente
humedecido y limpie la superficie de la
linterna.
MANTENIMIENTO DEL INTERIOR
Apague la potencia a la linterna de
manera de desconectando el disyuntor o
quitando el fusible en la caja de fusibles.
Use un paño limpio y seco o ligeramente
humedecido y limpie la superficie de la
linterna.
Solución de Problemas
19
NOTA: No use limpiadores con químicos,
solventes o abrasivos fuertes. Use sólo un paño
seco para sacudir o limpiar con cuidado.
Problema
Solución
La luz no se enciende.

Asegúrese de que la energía eléctrica
esté encendida.

Pruebe o cambie el interruptor.

Verifique los cableado.

Reemplace la bombilla.
El fusible se funde o el disyuntor de
circuitos se dispara cuando se enciende
la luz.

Verifique las conexiones de los cables.

Preguntas, problemas, o piezas faltantes? Antes de regresar a la tienda,
llama al Servicio al Cliente de Home Decorators Collection
8 a.m. –7 p.m., Hora del Este, Lunes –Viernes
9 a.m. –6 p.m., Hora del Este, Sábado
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Conserve este manual para futuras consultas.
