Home Decorators Collection JLW1612A-3 User manual

USE AND CARE GUIDE
2-LIGHT EXTERIOR WALL LANTERN
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
1-800-986-3460
HOMEDEPOT.COM

2
Table of Contents
Table of Contents........................................................................2
Safety Information ......................................................................2
Warranty ....................................................................................2
Pre-Installation...........................................................................3
Planning Installation ................................................................ 3
Tools Required ......................................................................... 3
Hardware Included ................................................................... 3
Package Contents .................................................................... 4
Installation ................................................................................5
Care and Cleaning ...................................................................... 7
Troubleshooting.......................................................................... 7
Safety Information
WARNING: Carefully read and understand the information given in
this manual before beginning the assembly and installation. Failure
to do so could lead to electric shock, fire, or other injuries which
could be hazardous or even fatal.
WARNING: Ensure the electricity to the wires you are working on is
shut off. Either remove the fuse or turn off the circuit breaker.
NOTICE: Changes or modifications not expressly approved by the party
responsible for compliance could void the user’s authority to operate the
equipment.
Warranty
WHAT IS COVERED
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period of three (3) years from date of
purchase. This warranty applies only to the original consumer purchaser and only to products used in normal use and service. If this product is found
to be defective, the manufacturer’s only obligation, and your exclusive remedy, is the repair or replacement of the product at the manufacturer’s
discretion, provided that the product has not been damaged through misuse, abuse, accident, modifications, alterations, neglect, or mishandling.
WHAT IS NOT COVERED
This warranty shall not apply to any product that is found to have been improperly installed, set-up, or used in any way not in accordance with the
instructions supplied with the product. This warranty shall not apply to a failure of the product as a result of an accident, misuse, abuse, negligence,
alteration, faulty installation, or any other failure not relating to faulty material or workmanship. This warranty shall not apply to the finish on any
portion of the product, such as surface and/or weathering, as this is considered normal wear and tear.
The manufacturer does not warrant and specifically disclaims any warranty, whether express or implied, of fitness for a particular purpose, other than
the warranty contained herein. The manufacturer specifically disclaims any liability and shall not be liable for any consequential or incidental loss or
damage, including but not limited to any labor / expense costs involved in the replacement or repair of said product.
Contact the Customer Service Team at 1-800-986-3460 or visit www.HomeDepot.com.

3
Pre-Installation
PLANNING INSTALLATION
Read all instructions before assembly. Before starting installation of this fixture or removal of a previous fixture, disconnect the power by turning off
the circuit breaker or by removing the fuse at the fuse box. To avoid damaging this product, assemble it on a soft, non-abrasive surface, such as
carpet or cardboard.
NOTE: Keep your receipt and these instructions for proof of
purchase.

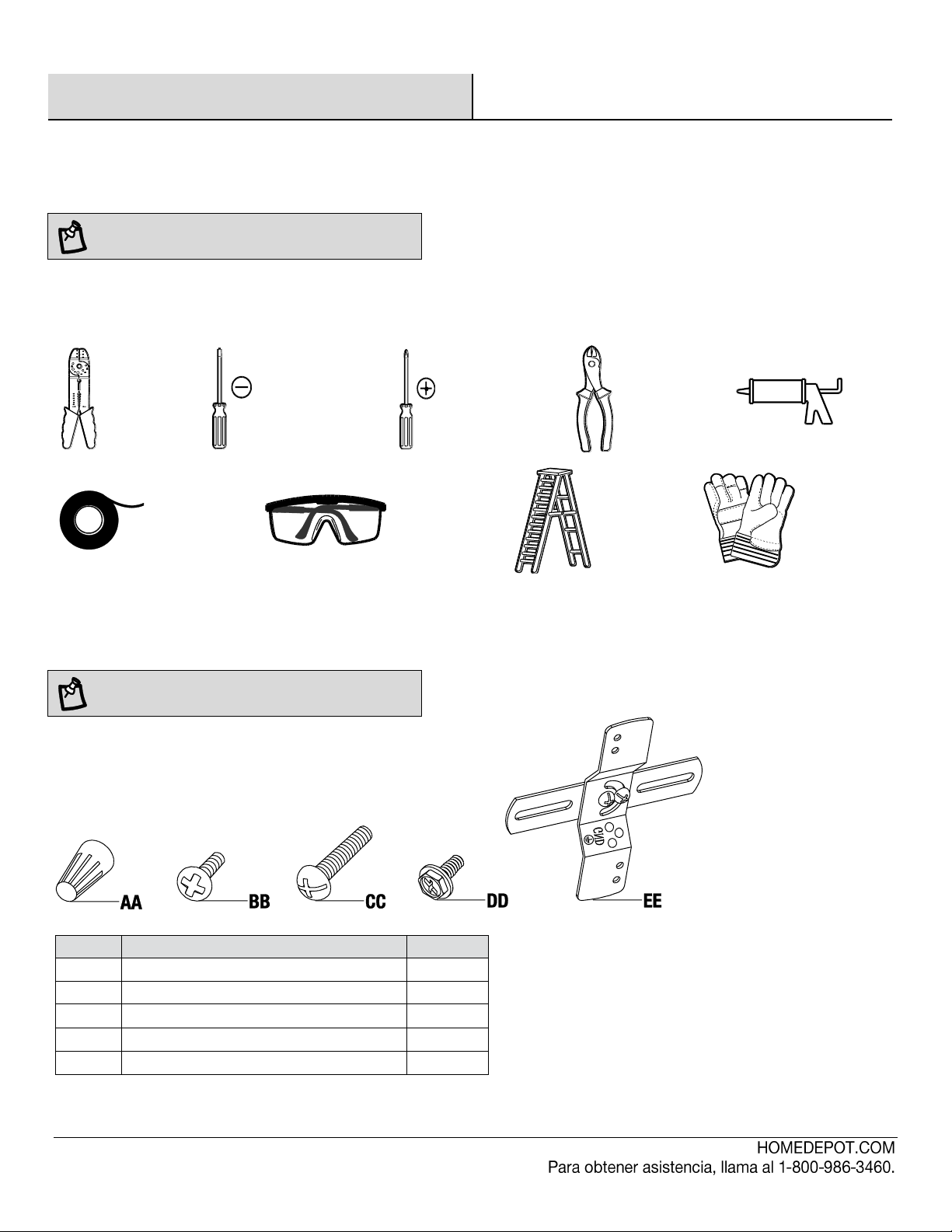

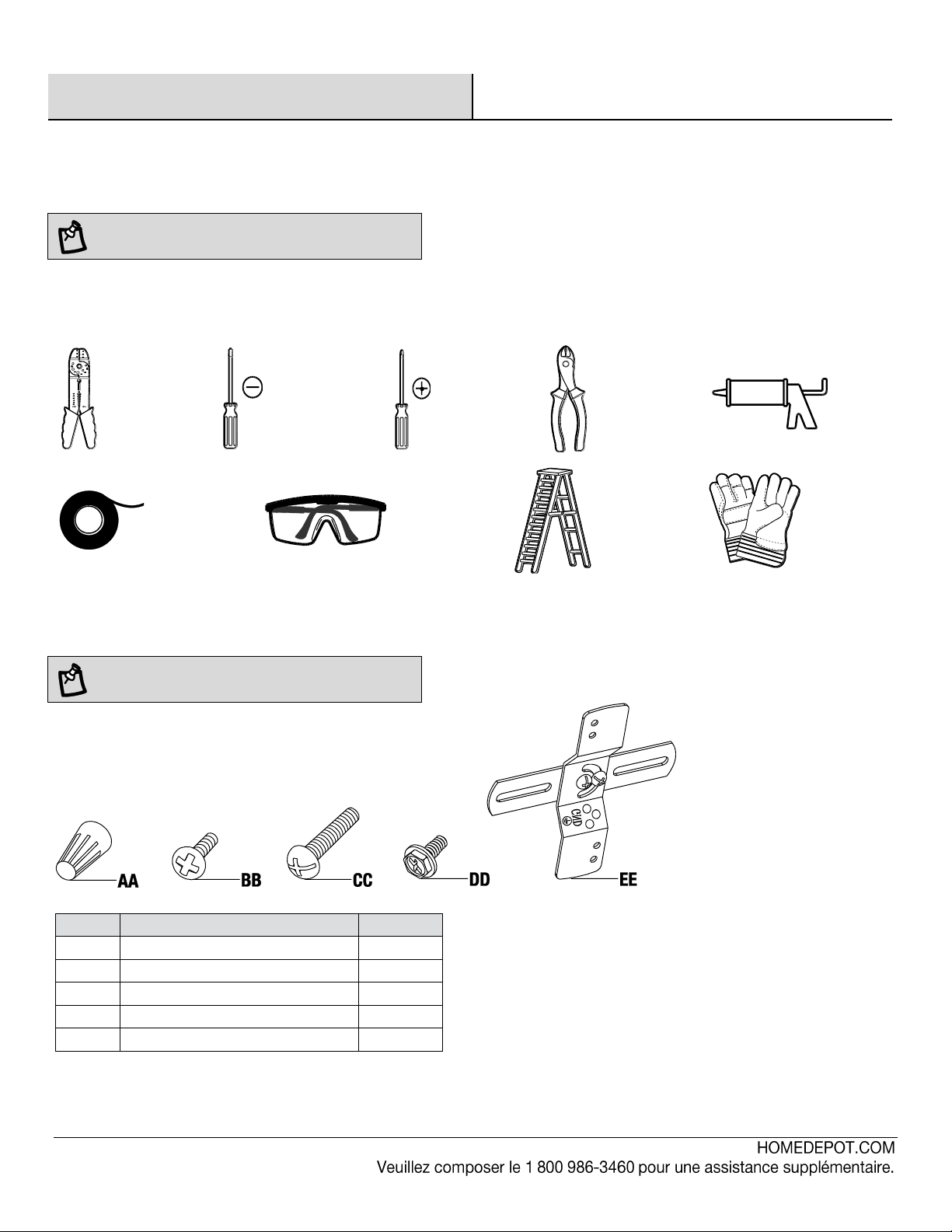

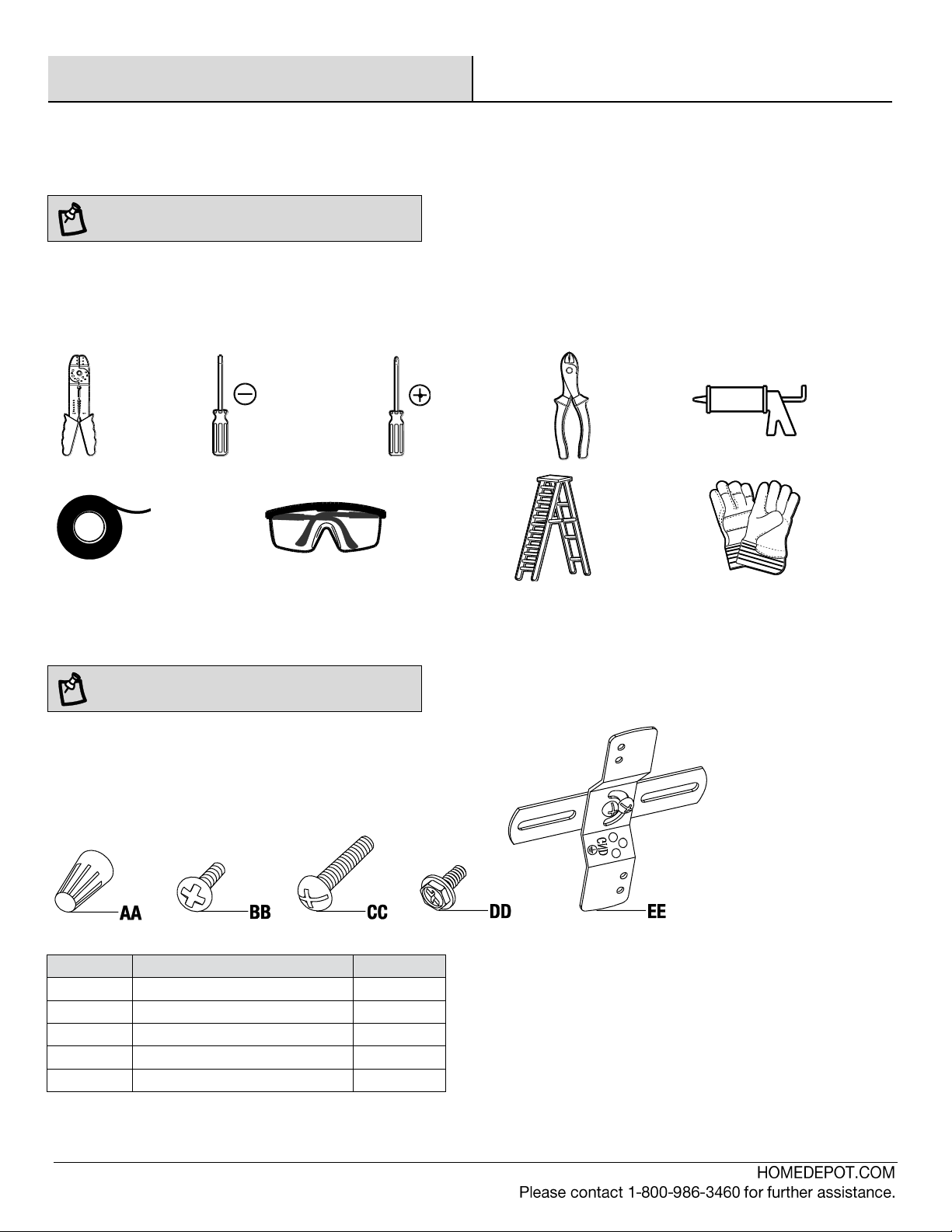

TOOLS REQUIRED
Wire
Strippers
Flathead
Screwdriver
Phillips
Screwdriver
Wire
Cutters
Silicone
Caulk
Electrical
Tape
Safety
Goggles
Ladder
Gloves
HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
Part
Description
Quantity
AA
Wire Connector
3
BB
Outlet Box Screw (15 mm)
2
CC
Mounting Screw (22 mm)
2
DD
Ground Screw
1
EE
Cross Bar
1

4
Pre-Installation (continued)

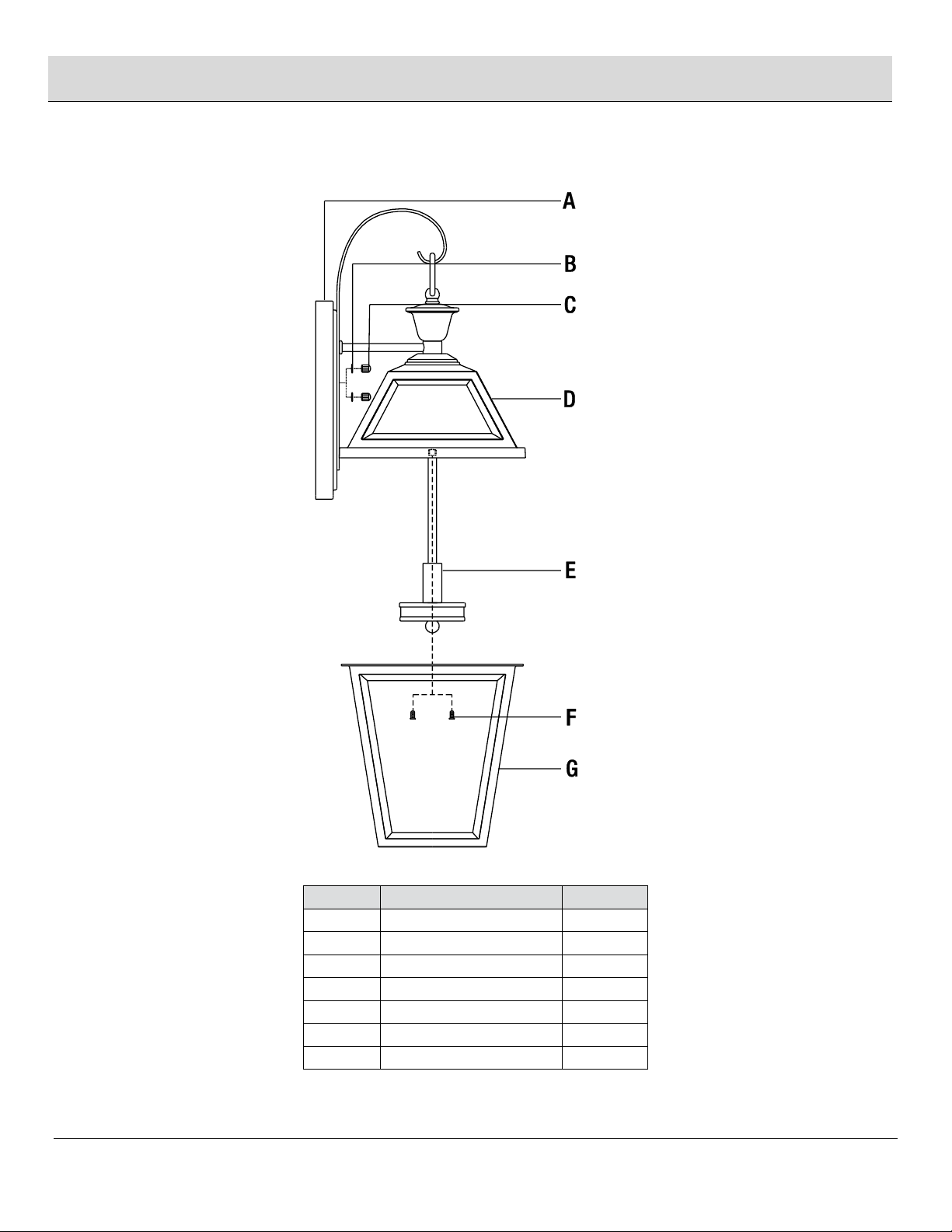

PACKAGE CONTENTS
Part
Description
Quantity
A
Wall Plate
1
B
Washer
2
C
Lock Nut
2
D
Top Cover
1
E
Socket
2
F
Pan Screw (6 mm)
2
G
Fixture Frame
1

5

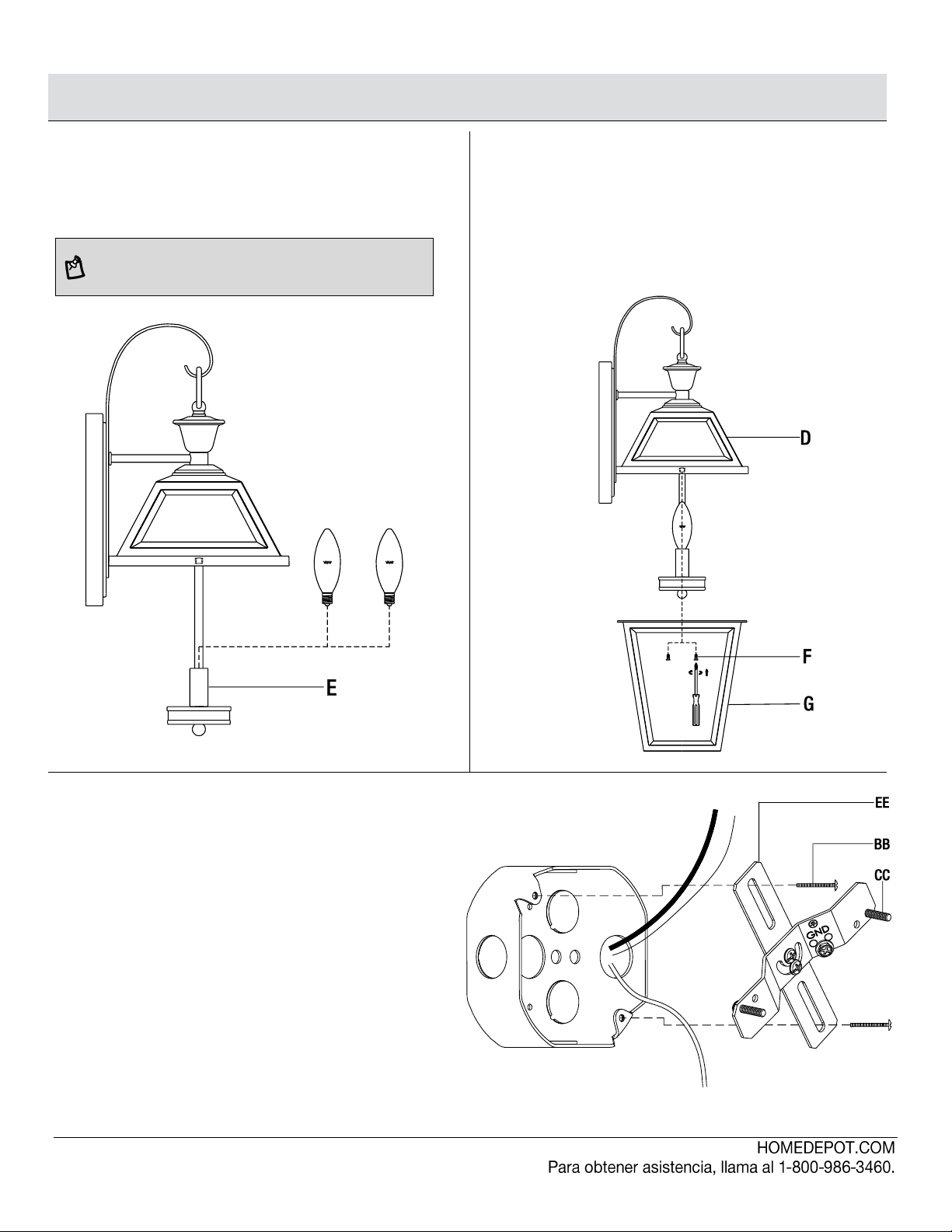

Installation
1
Installing the light bulbs
2
Attaching the fixture frame to the top
cover
□Install two 60-Watt maximum, candelabra base
bulbs (sold separately) into the two sockets (E).
NOTE: You can use candelabra base LED equivalent
energy-saving bulbs that do not exceed 8 Watts each (sold
separately).
□Align the fixture frame (G) under the top cover (D).
□Use a Phillips screwdriver to screw the pan screws (F) into the
holes on the top cover (D). There is a hole on the left side of the
top cover (D), and a hole on the right side of the top cover (D).
3
Attaching the cross bar to the outlet
box
□Screw the mounting screws (CC) into the cross bar (EE) so that
the threads face out.
□Mount the cross bar (EE) to the outlet box (not included) using
the outlet box screws (BB).
□Make sure the threads of the mounting screws (CC) are facing
out when the cross bar (EE) is attached to the outlet box.

6
Installation (continued)
4
Making the electrical connections
5
Securing the fixture to the wall
□Wrap the ground wire from the fixture around the ground screw
(DD) on the cross bar (EE). Use a wire connector (AA) to connect
the ground wire from the fixture to the ground wire from the
outlet box.
□Use a wire connector (AA) to connect the white wire from the
fixture to the white wire (neutral wire) from the outlet box.
□Use a wire connector (AA) to connect the black wire from the
fixture to the black wire (live wire) from the outlet box.
□Wrap the three wire connections with electrical tape for a more
secure connection.
□Position the wires inside the outlet box.
□Align the mounting screws (CC) to protrude through the holes on
the wall plate (A).
□Place a washer (B) onto each of the protruding mounting screws
(CC).
□Screw the lock nuts (C) onto the protruding mounting screws (CC).
6
Applying caulk
□Once the fixture is mounted on the wall, caulk the space
between the wall and the upper 3/4 area of the wall plate (A)
to prevent water seeping into the outlet box.
□Leave the bottom 1/4 area uncaulked for drainage
of any water which might leak into the enclosure.

7
Care and Cleaning
WARNING: Before attempting to clean the fixture, disconnect the
power to the fixture by turning the breaker off or removing the fuse from
the fuse box.
□Clean the fixture with a soft, dry cloth.
□Do not use any cleaners with chemicals, solvents, or harsh abrasives.
Troubleshooting
Problem
Possible Cause
Solution
The fixture will not light.
The power is off.
Ensure the power supply is on.
The circuit breaker is off.
Ensure the circuit breaker is in the on position.
The fuse blows or the circuit breaker
trips when the light is turned on.
The wires are crossed or the power wire is
grounding out.
□Check the wire connections.
□Contact a qualified electrician or call the Customer
Service Team at 1-800-986-3460.

Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
1-800-986-3460
HOMEDEPOT.COM
Retain this manual for future use.

GUÍA DE USO Y MANTENIMIENTO
FAROLA DE PARED PARA EXTERIORES DE 2 LUZ
Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama
al Servicio al Cliente de Home Decorators Collection
de Lunes a Viernes entre 8 a.m. y 7 p.m., El Sábado entre 9 a.m. y 6 p.m., (hora del Este de EE. UU.)
1-800-986-3460
HOMEDEPOT.COM

10
Índice
Índice ......................................................................................10
Información de Seguridad..........................................................10
Garantía...................................................................................10
Pre-Instalación .........................................................................11
Planificación de la Instalatión................................................. 11
Herraminentas Necesarias...................................................... 11
Hardware Includio .................................................................. 11
Contenido del Paquete ........................................................... 12
Instalación...............................................................................13
Mantenimiento y Limpieza.........................................................15
Solución de Problemas.............................................................. 15
Información de Seguridad
ADVERTENCIA: Lea cuidadosamente y entienda la información dada
en este manual antes de empezar el proceso de ensamble e
instalación. Si falla en hacerlo, puede ocasionar un choque eléctrico,
incendio u otros daños que pueden ser perjudiciales o fatales.
ADVERTENCIA: Asegúrese de que la electricidad que llega a los
cables con los que se encuentra trabajando estén apagados.
Remueva el fusible o apague el interruptor.
ANUNCIO: Cualquier cambio o modificación que no se encuentre expresamente
aprobada por el proveedor responsable del cumplimiento puede revocar la
autorización del usuario a utilizar el equipo.
Garantía
LO QUE ESTA CUBIERTO
El fabricante garantiza que esta lámpara no presentará defectos materiales o de fabricación por un período de tres (3) años a partir de la fecha de
compra. Esta garantía es válida sólo para el comprador original y sólo cubre los productos en uso y funciones normales. Si se descubre algún
defecto en este producto, la única obligación y solución exclusiva del fabricante, a criterio del mismo, será reparar o reemplazar el producto siempre
y cuando el defecto no sea resultado de un mal uso, abuso, accidente, modificaciones, alteraciones, negligencia o manejo indebido.
LO QUE (NO) ESTA CUBIERTO
Esta garantía no cubre ningún producto instalado, configurado o usado incorrectamente sin seguir las instrucciones adjuntas al producto. Esta
garantía no cubre fallas del producto a consecuencia de un accidente, mal uso, abuso, negligencia, modificaciones o instalaciones defectuosas, o
cualquier otra falla no relacionada con defectos materiales o de fabricación. Esta garantía no se aplica al acabado de ninguna parte del producto,
como por ejemplo el de la superficie, ni al deterioro por condiciones ambientales, ya que eso se considera un desgaste normal.
El fabricante no garantiza y rechaza especialmente cualquier garantía, expresa o implícita, de idoneidad para un propósito en particular, distinta de
la garantía indicada aquí. El fabricante se exime específicamente de cualquier obligación y no es responsable por daños o pérdidas directas o
indirectas, lo que incluye cualquier costo de mano de obra o gastos relacionados con el reemplazo o reparación de dicho producto.
Comunícate con el Equipo de Servicio al Cliente al 1-800-986-3460 o visita www.HomeDepot.com.

11
Pre-Instalatión
PLANIFICACIÓN DE LA INSTALACIÓN
Lee todas las instrucciones antes de ensamblar. Antes de comenzar la instalación o de quitar la instalación anterior, desconecte la alimentacion
apagando el interruptor del circuito o quitando el fusible en la caja de fusible. Para evitar dañar el artículo, ensámblalo sobre una superficie suave,
no abrasiva, como por ejemplo una alfombra o cartón.
NOTA: Conserva el recibo y estas Instrucciones como
Comprobante de Compra.
HERRAMIENTAS NECESARIAS
Peladors de
Cables
Destornillador de
Cabeza Plana
Destornillador
Phillips
Pinzas
Cortacables
Selladr
calafatear
Cinta Aislan
Gafas de
Seguridad
Escalera
Guantes
HARDWARE INCLUIDO
NOTA: El objeto no se muestra en su tamaño real.
Pieza
Descripción
Cantidad
AA
Conector de Cable
3
BB
Tonillo de la Caja de Salida (15 mm)
2
CC
Tornillo de Montaje (22 mm)
2
DD
Toma de Tierra
1
EE
Barra Cruzada
1

12
Pre-Instalación (continuación)
CONTENIDO DEL PAQUETE
Pieza
Descripción
Cantidad
A
Placa de la Pared
1
B
Junta
2
C
Tuerca de Cierre
2
D
Cubierta Superior
1
E
Portalámpara
2
F
Tornillo Pan (6 mm)
2
G
Bastidor de Fijación
1

13
Instalación
1
Instalar las bombillas
2
Coloque el bastidor de fijación en la
cubierta superior
□Instale dos bombillas candelabra base medio de 60 Vatios
máximo (vendido por separado) en las dos portalámparas (E).
NOTA: Puedes usar dos candelabra base la bombillas LED
equivalente, de ahorro de energía que no exceda los 8 Vatios
cada una (en venta por separado).
□Linee el bastidor de fijación (G) bajo la cubierta superior (D).
□Utilice un destornillador Phillips para atornillar los tornillos
pan (F) en los orificios de la cubierta superior (D). Hay un
orificio en el lado izquierdo de la cubierta superior (D), y un
orificio en el lado derecho de la cubierta superior (D).
3
Coloque la barra cruzada de la caja de
salida
□Atornille los tornillos de montaje (CC) en la barra cruzada (EE)
de manera que los hilos miren hacia fuera.
□Monte a barra cruzada (EE) a la caja de salida (no incluida)
con los tornillos de la caja de salida (BB).
□Asegúrese de que las roscas de los tornillos de montaje (CC)
miran hacia fuera cuando la barra cruzada (EE) esté unida a la
caja de salida.

14
Instalación (continuación)
4
Hacer las conexiones eléctricos
5
Fijar la instalación en la pared
□Envuelva el cable de toma de tierra de la instalación alrrededor
del tornillo de toma de tierra (DD) que hay en la en la barra
cruzada (EE). Use un conector de cable (AA) para conectar el
cable de toma de tierra de la instalación al cable de toma de
tierra de la caja de salida.
□Use un conector de cable (AA) para conectar cable blanco de la
instalación con el cable blanco (cable néutro)de la caja de
salida.
□Use un conector de cable (AA) para conectar cable negro de la
instalación con el cable negro (cable vivo) de la caja de salida.
□Envuelva las tres conexiones de cables con cinta aislante para
una conexión más segura..
□Posicione los cables de vuelta al interior de la caja de salida.
□Alinee los tornillos de montaje (CC) a travé de los agujeros
que hay en el placa de la pared (A).
□Coloque una junta (B) en cada uno de los tornillos de montaje
(CC).
□Atornille las tuercas de cierre (C) en los tornillos de montaje
salientes (CC).
6
Aplicar el calafateado
□Una vez que la instalación haya sido montada en la pared, calafatear
el espacio entre la pared y la 3/4 partes del área superior de la placa
de la pared (A) para prevenir que el agua se filtre en la caja de salida.
□Deje 1/4 parte del área inferior si calafatear para el drenaje de posible
agua que haya podido filtrarse en el recinto.

15
Mantenimiento y Limpieza
PRECAUCIÓN: Antes de intentar limpiar la pieza, desconéctela o
apague el interruptor o remueva el fusible de la caja de fusibles.
□Limpia la lámpara con un paño suave y seco.
□No uses limpiadores con químicos, solvents, o productos abrasivos.
Solución de Problemas
Problema
Causa Posible
Solución
La bombilla no enciende.
La electricidad está apagada.
Asegúrate de que el suministro de electricidad esté
encendido.
El cortacircuito está apagado.
Verifica que el cortacircuitos está en la posición de “on”
(encendido).
El fusible se funde o el cortacircuito se
activa cuando se enciende la luz.
Los cables están cruzados o el cable de
poder tiene polo a tierra.
□Compruebe las conexiones del cableado.
Contacta a un electricista calificado o llama al equipo de
Servicio al Cliente al 1-800-986-3460.

Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama
al Servicio al Cliente de Home Decorators Collection
de Lunes a Viernes entre 8 a.m. y 7 p.m., El Sábado entre 9 a.m. y 6 p.m., (hora del Este de EE. UU.)
1-800-986-3460
HOMEDEPOT.COM
Conserva este manual para referencias futura

GUIDE D'UTILISATION ET D'ENTRETIEN
LANTERNE MURALE D'EXTÉRIEUR 2LP
Questions, problèmes, pièces manquantes? Avant de retourner au magasin, veuillez communiquez
avec le service à la clientèle Home Decorators Collection
entre 8h00 et 19h00 (HNE) du lundi au vendredi, entre 9h00 et 18h00 (HNE) du samedi
1-800-986-3460
HOMEDEPOT.COM

18
Table des Matières
Table des Matières....................................................................18
Consignes de Sécurité...............................................................18
Garantie...................................................................................18
Pré-Installation.........................................................................19
Planification de l’Installation .................................................. 19
Outils Requis.......................................................................... 19
Materiel Inclus ....................................................................... 19
Contenu de l'Emballag........................................................... 20
Installation ..............................................................................21
Entretien et Nettoyage............................................................... 23
Dépannage .............................................................................. 23
Consignes de Sécurité
AVERTISSEMENT: Veuillez soigneusement lire et comprendre les
informations contenues dans ce manuel avant de commencer
l’assemblage et l’installation. Vous vous exposez, dans le cas
contraire, à des risques dangereux ou mortels d’électrocution,
d’incendie ou d’autres blessures.
AVERTISSEMENT: Enlevez les fusibles concernés
ou désactivez le disjoncteur afin de vous assurer de mettre hors
tension les fils électriques à manipuler.
AVERTISSEMENT: Enlevez les fusibles concernés ou désactivez le disjoncteur
afin de vous assurer de mettre hors tension les fils électriques à manipuler.
Garantie
CE QUI EST COUVERT
Le fabricant garantit que ce luminaire sera exempt de défauts de fabrication et de matériaux pendant une période d'un trois (3) ans à compter de la
date d’achat. Cette garantie ne vise que l’acheteur original et uniquement un usage et un entretien normaux des produits. Si ce produit est
défectueux, la seule obligation du fabricant, et votre seul recours, est de remplacer ou de réparer le produit, au choix du fabricant, pourvu que le
produit n’ait pas été endommagé par une utilisation inadéquate ou abusive, par un accident, une modification, une altération, la négligence ou une
mauvaise manipulation.
CE QUI EST COUVERT (ET PAS)
Cette garantie ne s’applique pas à un produit qui est déclaré avoir été mal installé, mal posé ou utilisé d’une façon non conforme aux instructions qui
l’accompagnent. Cette garantie ne s’applique pas à un défaut du produit qui découle d’un accident, d’un mauvais usage, d’un usage abusif, d’une
négligence, d’une modification ou d’une installation incorrecte, ou à tout défaut étranger à un défaut de matériaux ou de fabrication. Cette garantie
ne s’applique pas au fini de toute partie du produit, comme la surface, ni à l’altération par le climat, puisqu’il s’agit d’une usure normale.
Le fabricant ne garantit aucunement, et réfute expressément toute garantie, explicite ou tacite, d’adaptation à un usage particulier autre que celui
exprimé aux présentes. Le fabricant réfute expressément toute responsabilité et ne peut être tenu responsable de toute perte ou de tout dommage
indirect ou accessoire, y compris mais non de façon limitative, tous les frais de main-d’œuvre ou autres encourus pour le remplacement ou la
réparation dudit produit.
Communiquez avec l’équipe du service à la clientèle au 1 800 986-3460 ou visitez le site www.HomeDepot.com.

19
Pré-Installation
PLANIFICATION DE L'INSTALLATION
Lisez toutes les instructions avant de procéder à l’assemblage. Avant de commencer à installer ce luminaire ou d’enlever l’ancien luminaire,
déconnectez le courant en eteignant le disjoncteur ou en enlevant le fusible correspondent du coffret à fusibles. Pour éviter d’endommager ce
produit, assemblez-le sur une surface molle et non abrasive telle qu’un tapis ou un carton.
REMARQUE: Conservez le reçu, ainsi que ces instructions, à
titre de preuve d’achat.
OUTILS REQUIS
Dénudeur de
Câbles
Électriques
Tournevis à Tête
Plate
Tournevis à
Croisillon
Pince pour
Câbles
Électriques
Silicone
colmater
Ruban
Adhésif
Isolant
Lunettes de
Protection
Echelle
Gants
MATERIEL INCLUS
REMARQUE: Le matériel n’est pas illustré à sa taille réelle.
Pièce
Description
Quantité
AA
Serre-fils
3
BB
Vis de la Boîte de Sortie (15 mm)
2
CC
Vis de Montage (22 mm)
2
DD
Vis de Terre
1
EE
Entretoise
1

20
CONTENU DE L'EMBALLAG
Pré-Installation (suite)
Pièce
Description
Quantité
A
Plaque Murale
1
B
Rondelle
2
C
Écrou de Verrouillage
2
D
Cache Supérieur
1
E
Douille
2
F
Vis de Pan (6 mm)
2
G
Cadre du Luminaire
1
