HomeMatic HmIP-FAL230-C10 Parts list manual

Installations- und
Bedienungsanleitung
Installation instruction and
operating manual
Fußbodenheizungscontroller –
10 Kanäle, 230 V S. 2
Floor Heating Controller –
10 channels, 230 V p. 44
HmIP-FAL230-C10

Lieferumfang
Anzahl Bezeichnung
1 Homematic IP Fußbodenheizungscontroller –
10 Kanäle, 230 V
2 Schrauben 4,0 x 40 mm
2 Dübel 6 mm
1 Bedienungsanleitung
Dokumentation © 2016 eQ-3 AG, Deutschland
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des
Herausgebers darf diese Anleitung auch nicht auszugsweise in
irgendeiner Form reproduziert werden oder unter Verwendung
elektronischer, mechanischer oder chemischer Verfahren verviel-
fältigt oder verarbeitet werden.
Es ist möglich, dass die vorliegende Anleitung noch drucktech-
nische Mängel oder Druckfehler aufweist. Die Angaben in dieser
Anleitung werden jedoch regelmäßig überprüft und Korrekturen
in der nächsten Ausgabe vorgenommen. Für Fehler technischer
oder drucktechnischer Art und ihre Folgen übernehmen wir keine
Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritts können ohne
Vorankündigung vorgenommen werden.
150274 (web)
Version 2.1 (02/2022)

1
A
G
B
E
C
F
I
D
H

2
3
L
J
K

4
5

6
7
Selecttaste
drücken
Systemtaste
drücken
press select
button
press system
button

7
Inhaltsverzeichnis
1 Hinweise zur Anleitung...................................................9
2 Gefahrenhinweise............................................................9
3 Funktion und Geräteübersicht ....................................12
4 Allgemeine Systeminformationen ..............................14
5 Montage...........................................................................14
5.1 Schraubmontage .................................................................14
5.2 Hutschienenmontage.........................................................15
6 Inbetriebnahme ..............................................................15
6.1 Installationshinweise...........................................................15
6.2 Installation.............................................................................18
6.3 Verhalten nach Einschalten der Netzspannung............19
6.4 Anlernen ............................................................................... 20
6.4.1 Anlernen an den Homematic IP
Wandthermostaten..............................................................21
6.4.2 Anlernen an die Homematic IP Multi IO Box... 22
6.4.3 Einen weiteren Fußbodenheizungscontroller
hinzufügen .............................................................. 23
6.4.4 Anlernen an den Homematic IP Access Point. 24
7 Konfiguration über den
Homematic IP Wandthermostaten ............................25
8 Manuelle Bedienung......................................................34
8.1 Heizzonen ein- bzw. ausschalten................................... 34
8.2 Pumpensteuerung aktivieren bzw. deaktivieren.......... 34
9 Geräteverknüpfungen löschen ...................................35
10 Fehlerbehebung .............................................................36
10.1 Befehl nicht bestätigt......................................................... 36

8
10.2 Duty Cycle ........................................................................... 36
10.3 Fehlercodes und Blinkfolgen ............................................37
10.3.1 Blinkfolgen der System-LED.................................37
10.3.2 Blinkfolgen der Kanal-LED................................... 39
11 Wiederherstellung der Werkseinstellungen............. 40
12 Wartung und Reinigung............................................... 40
13 Allgemeine Hinweise zum Funkbetrieb.....................41
14 Technische Daten ..........................................................42

9
Hinweise zur Anleitung
1 Hinweise zur Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Home-
matic IP Gerät in Betrieb nehmen. Bewahren Sie die An-
leitung zum späteren Nachschlagen auf!
Wenn Sie das Gerät anderen Personen zur Nutzung über-
lassen, übergeben Sie auch diese Anleitung.
Benutzte Symbole:
Achtung!
Hier wird auf eine Gefahr hingewiesen.
Hinweis.
Dieser Abschnitt enthält zusätzliche wichtige In-
formationen!
2 Gefahrenhinweise
Önen Sie das Gerät nicht. Es enthält keine durch
den Anwender zu wartenden Teile. Lassen Sie das
Gerät im Fehlerfall von einer Fachkraft prüfen.
Aus Sicherheits- und Zulassungsgründen (CE) ist
das eigenmächtige Umbauen und/oder Verän-
dern des Gerätes nicht gestattet.

10
Gefahrenhinweise
Betreiben Sie das Gerät nur in trockener sowie
staubfreier Umgebung, setzen Sie es keinem Ein-
fluss von Feuchtigkeit, Vibrationen, ständiger
Sonnen- oder anderer Wärmeeinstrahlung, Kälte
und keinen mechanischen Belastungen aus.
Das Gerät ist kein Spielzeug! Erlauben Sie Kindern
nicht damit zu spielen. Lassen Sie das Verpa-
ckungsmaterial nicht achtlos liegen.
Plastikfolien/-tüten, Styroporteile etc. können für
Kinder zu einem gefährlichen Spielzeug werden.
Bei Sach- oder Personenschaden, die durch un-
sachgemäße Handhabung oder Nichtbeachten
der Gefahrenhinweise verursacht werden, über-
nehmen wir keine Haftung. In solchen Fällen er-
lischt jeder Gewährleistungsanspruch! Für Folge-
schäden übernehmen wir keine Haftung!
Das Gerät darf nur für ortsfeste Installationen ver-
wendet werden. Das Gerät ist sicher innerhalb
einer festen Installation zu fixieren.
Der Controller ist Teil der Gebäudeinstallation. Bei
der Planung und Errichtung sind die einschlägigen
Normen und Richtlinien des Landes zu beachten.
Der Betrieb des Gerätes ist ausschließlich am 230
V/50 Hz-Wechselspannungsnetz zulässig.

11
Gefahrenhinweise
Arbeiten am 230-V-Netz dürfen nur von einer
Elektrofachkraft (nach VDE 0100) erfolgen. Dabei
sind die geltenden Unfallverhütungsvorschriften
zu beachten. Zur Vermeidung eines elektrischen
Schlages am Gerät, schalten Sie bitte die Netz-
spannung frei (Sicherungsautomat abschalten). Bei
Nichtbeachtung der Installationshinweise können
Brand oder andere Gefahren entstehen.
Beachten Sie beim Anschluss an die Geräteklem-
men die hierfür zulässigen Leitungen und Lei-
tungsquerschnitte.
Beachten Sie vor Anschluss eines Verbrauchers
die technischen Daten, insbesondere die maximal
zulässige Anschlussleistung des Fußbodenhei-
zungscontrollers und Art des anzuschließenden
Verbrauchers. Alle Lastangaben beziehen sich auf
ohmsche Lasten. Belasten Sie den
Controller nur
bis zur angegebenen Leistungsgrenze.
Das Gerät ist nicht zum Freischalten geeignet.
Eine Überlastung kann zur Zerstörung des Gerä-
tes, zu einem Brand oder zu einem elektrischen
Schlag führen.

12
Funktion und Geräteübersicht
Vor dem Anschließen des Controllers muss die
Si
cherung im Sicherungskasten herausgenommen
oder der Stecker aus der Steckdose entfernt wer-
den.
Beachten Sie die Installationsvorschriften für Ins-
tallationen in Verteilersystemen (DINVDE0100-
410).
Das Gerät ist nur für den Einsatz in wohnungs-
ähnlichen Umgebungen geeignet.
Jeder andere Einsatz, als der in dieser Bedie-
nungsanleitung beschriebene, ist nicht bestim-
mungsgemäß und führt zu Gewährleistungs- und
Haftungsausschluss.
3 Funktion und Geräteübersicht
Mit dem Homematic IP Fußbodenheizungscontroller
können Sie Ihre Fußbodenheizung Raum für Raum kom-
fortabel und bedarfsgerecht per Smartphone App oder
mit dem Homematic IP Wandthermostaten steuern und
so die Raumtemperatur auf Ihre individuellen Bedürfnisse
anpassen.
Der Fußbodenheizungscontroller kann zur Steuerung ei-
ner Fußbodenheizung mit bis zu 10 Heizzonen/15 Heiz-

13
Funktion und Geräteübersicht
kreisen sowie einer Umwälz- oder Zirkulationspumpe
eingesetzt werden und lässt sich im Heiz- sowie Kühlm-
odus betreiben (sofern Ihre Heizungsanlage diesen Be-
triebsmodus unterstützt).
Sie können das Gerät flexibel mit den mitgelieferten
Schrauben oder einfach auf einer Hutschiene montie-
ren. Dank der sicheren Funkkommunikation zwischen
den Homematic IP Geräten beschränkt sich der Verdrah-
tungsaufwand auf ein Minimum.

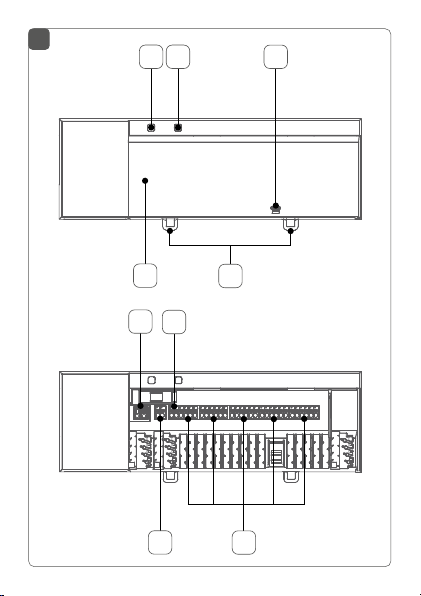

Geräteübersicht (s. Abbildung 1):
(A) Systemtaste (Anlerntaste und LED)
(B) Selecttaste (Kanaltaste und LED)
(C) Önungsschlitz
(D) Abdeckung
(E) Rastnasen für Hutschienenmontage
(F) Anschlussklemmen für PE
(G) Anschlussklemmen für N (Neutralleiter) und L (Au-
ßenleiter)
(H) Anschlussklemmen für Heizventile oder Umwälz-
pumpe
(I) Anschlussklemmen für Heizventile
Kabeldurchführungen (s. Abbildung 2):
(J) Kabelführung 1
(K) Kabelführung 2
(L) Kabelführung 3

14
Allgemeine Systeminformationen
4 Allgemeine Systeminformationen
Dieses Gerät ist Teil des Homematic IP Smart-Home-Sys-
tems und kommuniziert über das Homematic IP Funk-
protokoll. Alle Geräte des Systems können komfortabel
und individuell per Smartphone über die HomematicIP
App konfiguriert werden. Alternativ haben Sie die Mög-
lichkeit, HomematicIP Geräte über die Zentrale CCU2/
CCU3 oder in Verbindung mit vielen Partnerlösungen zu
betreiben. Welcher Funktionsumfang sich innerhalb des
Systems im Zusammenspiel mit weiteren Komponenten
ergibt, entnehmen Sie bitte dem HomematicIP Anwen-
derhandbuch. Alle technischen Dokumente und Updates
finden Sie stets aktuell unter www.homematic-ip.com.
5 Montage
Sie können den Fußbodenheizungscontroller mit den
mitgelieferten Schrauben frei an der Wand montieren
oder auf eine Hutschiene setzen.
5.1 Schraubmontage
Um den Fußbodenheizungscontroller mithilfe der
Schrauben zu montieren, gehen Sie wie folgt vor:
• Wählen Sie einen geeigneten Montageort in der
Nähe Ihres Heizkreisverteilers aus.

15
Inbetriebnahme
Stellen Sie sicher, dass an der gewünschten Posi-
tion in der Wand keine Leitungen verlaufen!
• Zeichnen Sie zwei der Bohrlöcher im Anstand
von 13,6 cm mit einem Stift an der Wand an (s.
Abbildung 3).
• Bohren Sie die vorgezeichneten Löcher mit ei-
nem geeigneten Bohrer.
• Montieren Sie den Fußbodenheizungscontroller
durch Eindrehen der mitgelieferten Dübel und
Schrauben (s. Abbildung 3).
5.2 Hutschienenmontage
Um den Fußbodenheizungscontroller auf einer Hutschie-
ne zu montieren, gehen Sie wie folgt vor:
• Setzen Sie den Fußbodenheizungscontroller auf

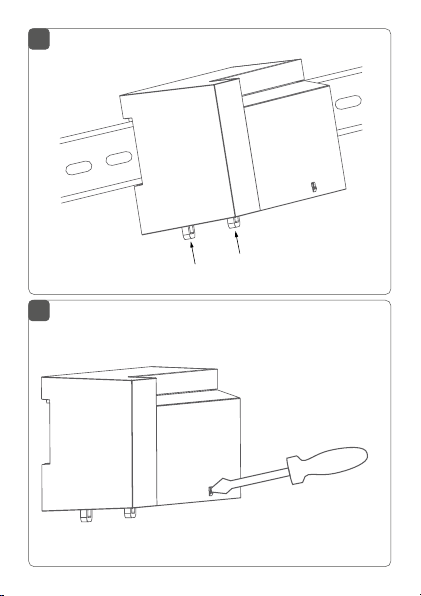

die Hutschiene auf (s. Abbildung 4).
• Verrasten Sie den Fußbodenheizungscontroller,
indem Sie die Rastnasen (E) nach oben drücken
(s. Abbildung 4).
• Achten Sie darauf, dass die Rastnasen komplett
einrasten und das Gerät fest auf der Schiene sitzt.
6 Inbetriebnahme
6.1 Installationshinweise
Bitte lesen Sie diesen Abschnitt erst vollständig,
bevor Sie mit der Installation beginnen.

16
Inbetriebnahme
Hinweis! Installation nur durch Personen mit
einschlägigen elektrotechnischen Kenntnissen
und Erfahrungen!*
Durch eine unsachgemäße Installation gefährden Sie
• Ihr eigenes Leben;
• das Leben der Nutzer der elektrischen Anlage.
Mit einer unsachgemäßen Installation riskieren Sie
schwere Sachschäden, z. B. durch einen Brand. Es droht
für Sie die persönliche Haftung bei Personen- und Sach-
schäden.
Wenden Sie sich an einen Elektroinstallateur!
*Erforderliche Fachkenntnisse für die Installation:
Für die Installation sind insbesondere folgende Fach-
kenntnisse erforderlich:
• Die anzuwendenden „5 Sicherheitsregeln“: Frei-
schalten; gegen Wiedereinschalten sichern;
Spannungsfreiheit feststellen; Erden und Kurz-
schließen; benachbarte, unter Spannung stehen-
de Teile abdecken oder abschranken;
• Auswahl des geeigneten Werkzeuges, der Mess-
geräte und ggf. der persönlichen Schutzausrüs-
tung;
• Auswertung der Messergebnisse;
• Auswahl des Elektro-Installationsmaterials zur Si-

17
Inbetriebnahme
cherstellung der Abschaltbedingungen;
• IP-Schutzarten;
• Einbau des Elektroinstallationsmaterials;
• Art des Versorgungsnetzes (TN-System, IT-Sys-
tem, TT-System) und die daraus folgenden An-
schlussbedingungen (klassische Nullung, Schut-
zerdung, erforderliche Zusatzmaßnahmen etc.).
Für den Einbau des Fußbodenheizungscontrollers
in einen Stromkreisverteiler, muss das Gerät ent-
sprechend VDE 0603, DIN 43871 (Niederspan-
nungsunterverteilung (NSUV)), DIN 18015-x ein-
gebaut werden. In diesem Fall muss die Montage
auf einer Tragschiene (Hutschiene, DIN-Rail) lt.
EN50022 erfolgen. Installation und Verdrahtung
sind entsprechend VDE 0100 (VDE 0100-410,
VDE 0100-510 usw.) durchzuführen. Es sind die
Vorschriften der Technischen Anschlussbestim-
mungen (TAB) des Energieversorgers zu berück-
sichtigen.
Beachten Sie bei der Installation die Gefahrenhin-
weise gemäß „2 Gefahrenhinweise“ auf Seite 9.
Zugelassene Kabelquerschnitte für die Kabelführungen
des Fußbodenheizungscontrollers sind:

18
Inbetriebnahme
Kabeldurchführung Kabelquerschnitt [mm2]
1 (J) (s. Abbildung 2) > 5,2
2 (K) (s. Abbildung 2) > 8,2
3 (L) (s. Abbildung 2) > 3,2
Zugelassene Leitungsquerschnitte zum Anschluss an die
Anschlussklemmen des Fußbodenheizungscontrollers
sind:
Starre Leitung [mm2] Flexible Leitung mit und
ohne Aderendhülse [mm2]
0,75 – 1,50 0,75 – 1,50
6.2 Installation
Für die Installation des Fußbodenheizungscontrollers ge-
hen Sie wie folgt vor:
• Önen Sie die Abdeckung (D), indem Sie die Ver-
rastung unter dem Önungsschlitz (C) mit einem
geeigneten Schraubendreher eindrücken und die
Abdeckung nach oben abziehen (s. Abbildung 5).
• Schließen Sie den Neutralleiter an die Anschluss-
klemme für N (G) an.
Um die Anschlussklemme zu önen, drücken Sie die
Klemme mit einem geeigneten Schraubendreher runter
und fädeln Sie das entsprechende Kabel ein. Durch das

19
Inbetriebnahme
Loslassen der Klemme verschließt sie sich wieder und das
Kabel ist fixiert (s. Abbildung 6).
• Schließen Sie den Außenleiter an die Anschluss-
klemme für L (G) an.
• Schließen Sie die
Anschlusskabel Ihrer Ventilantrie-
be der Heizkreise
an die Anschlussklemmen (H-I)
oder eine Umwälzpumpe an die Anschlussklem-
men (H) an.
• Achten Sie vor dem Verschließen der Abdeckung
darauf, dass alle Anschlussleitungen ordnungs-
gemäß in die vorgesehenen Kabelführungen ge-
drückt sind.
• Schließen Sie die Abdeckung wieder, indem Sie
die Rastnasen der Abdeckung in die vorgesehenen
Önungen schieben und die Abdeckung herunter-
drücken.
6.3 Verhalten nach Einschalten der Netz-
spannung
Nach Einschalten der Netzspannung leuchtet die
LED (B) dauerhaft grün.
In den ersten 3 Minuten nach dem Einschalten der Netz-
spannung befindet sich der Fußbodenheizungscontroller
im Anlernmodus, sofern er noch nicht angelernt wurde.
Weitere Informationen zum Anlernen finden Sie im nach-
folgenden Abschnitt.

20
Inbetriebnahme
In den ersten 10 Minuten nach dem Einschalten der Netz-
spannung befindet sich der Fußbodenheizungscontroller
im Startmodus. In dieser Zeit werden alle Heizzonen
angesteuert. Signalisiert wird dies durch das dauerhafte
Leuchten der Kanal-LEDs.
In den folgenden 20 Minuten werden die Ventile über
eine 2-Punkt-Regelung betrieben, d. h. ein Unterschrei-
ten der Soll-Temperatur führt zum Einschalten des Ven-
tils, ein Überschreiten zum Abschalten. Nach Ablauf der
20 Minuten werden die Ventile über eine PI-Regelung mit
PWM-Ausgang betrieben (Normal-Betrieb).
6.4 Anlernen
Bitte lesen Sie diesen Abschnitt erst vollständig,
bevor Sie mit dem Anlernen beginnen.
Damit der Fußbodenheizungscontroller in Ihr System in-
tegriert werden und mit anderen Geräten kommunizieren
kann, muss er zunächst angelernt werden.
Sie können den Fußbodenheizungscontroller entweder di-
rekt an HomematicIP Geräte (wie bspw. an den Wandther-
mostaten oder an die Multi IO Box) oder an den Home-
matic IP Access Point anlernen. Beim direkten Anlernen
erfolgt die Konfiguration am Wandthermostaten und beim
Anlernen an den Access Point über die HomematicIP App.
