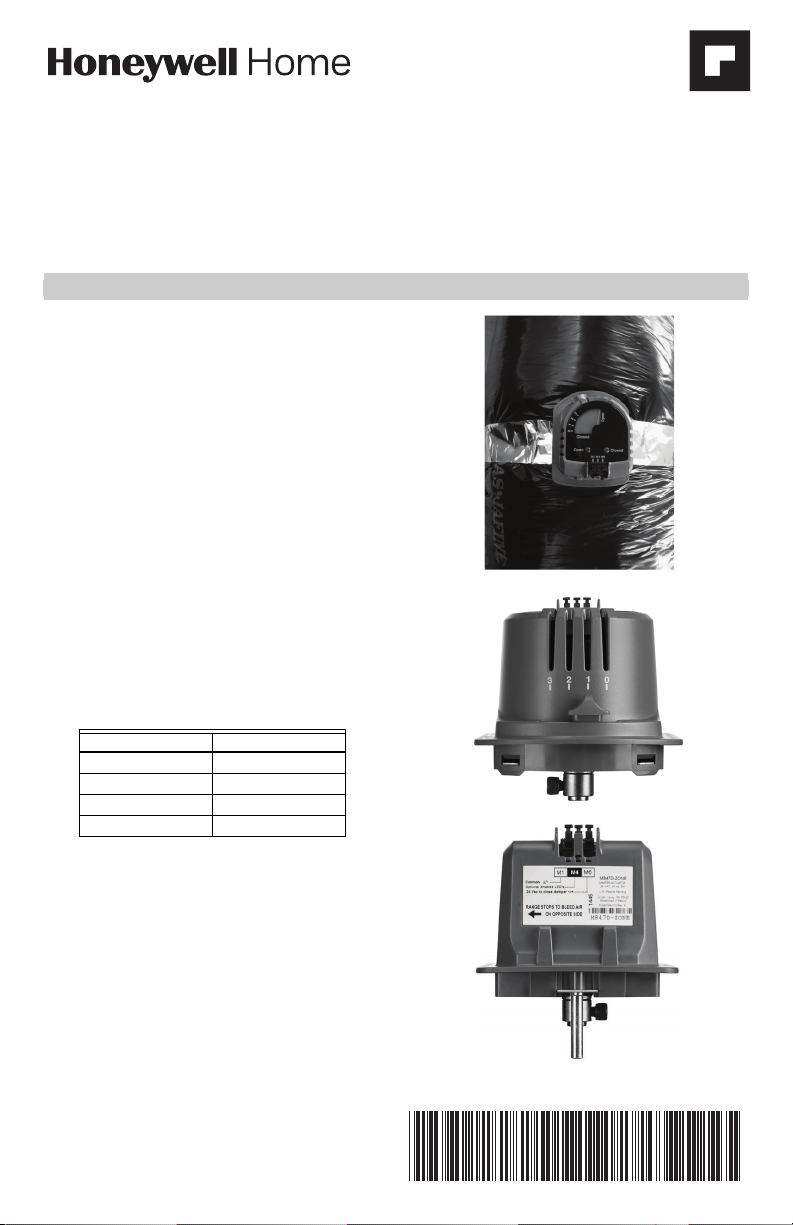

INSTALLATION INSTRUCTIONS
33-00079EFS-07
TrueZONE ARD, EARD, and ZD
Series Damper Assemblies
For Full Installation Instructions
Visit www.forwardthinking.honeywellhome.com to
download installation instructions and learn more
about TrueZONE products.
INSTALLATION
1. Unpack the damper and install into ductwork.
NOTE: For insulated duct, slide the insulation
under the actuator and tape it to the
actuator’s outside flange to seal.
NOTE: In unconditioned spaces, mount the
actuator only on the side or top of the
damper. Mounting on the bottom of the
damper may result in condensation
dripping into the actuator.
2. Set the range stop to the desired position.
Position 0 means fully closed.
NOTE: On ARD/ZD models, range stops pre-
vent full closure. On EARD model,
range stop prevents full open.
Table 1. Approximate ARD/ZD Bleed Rate.
3. Wire the actuator. See “Typical Wiring Exam-
ples” on page 2.
a. For 2 wire usage, wire M1 and M6. See Fig. 1.
b. For 3 wire usage, break the plastic tab to
access M4. See Fig. 2.
c. For EARD wiring, use only 2 VENT terminals.
See Fig. 4
Position Bleed Rate
0Closed
116%
230%
350%

TRUEZONE ARD, EARD, AND ZD SERIES DAMPER ASSEMBLIES
33-00079EFS—07 2
Field Converting ARD Damper from Normally Open to Normally
Closed
NOTE: To have the lights and position indicator be
accurate, you would need to replace the
M847D-ZONE actuator with the M847D-
VENT actuator. If this is installed in an attic or
crawlspace which is not visible to the cus-
tomer, and having the lights and indicator be
reversed is not a concern to you, the M847D-
ZONE actuator can be used. The EARD damp-
ers come from the factory as spring-closed/
power-open dampers.
1. Remove the actuator.
2. Locate the two plastic grommets on the damper
and move them from one side to other.
3. Rotate the damper to closed position.
4. Replace the actuator on the opposite side of the
damper.
Typical Wiring Examples
Fig. 1. 2-Wire Operation (Red LED only).
Fig. 2. 3-Wire Operation (Red and Green LEDs).
NOTE: 2- and 3-wire operation are Power Close/
Spring Open. Additional wire only adds green
LED.
Fig. 3. EARD fresh air Damper with external
transformer.
Fig. 4. Wiring an EARD fresh air damper to a
THM5421R EIM controlled by either Prestige or
RedLINK VisionPRO thermostat.
M35493
TrueZONE DAMPERS TO HZ432 ZONE PANEL
ZONE 1
DAMPER
M1
M4
M6
R
M1 COMMON
M6 CLOSED
M35494
TrueZONE DAMPERS TO HZ432 ZONE PANEL
M1
M4
M6
R
ZONE 1
DAMPER
M4 GREEN LED
M6 CLOSED
M1 COMMON
M35633
C
K
RC
R
U1
U1
24
VAC
C
R
SYSTEM
TRANSFORMER
24
VAC
EXTERNAL
TRANSFORMER
THERMOSTAT
DAMPER
120
VAC
M1 M6
C
R
W
W2
Y
Y2
G
FURNACE
TO THERMOSTAT
SENSORS
CONV
POWER
HEAT
COOL
FAN
U1
U2
U3 A
S4
S4
S3
S3
A
B
C
D
EIM
EARD
M35495
VENT
VENT

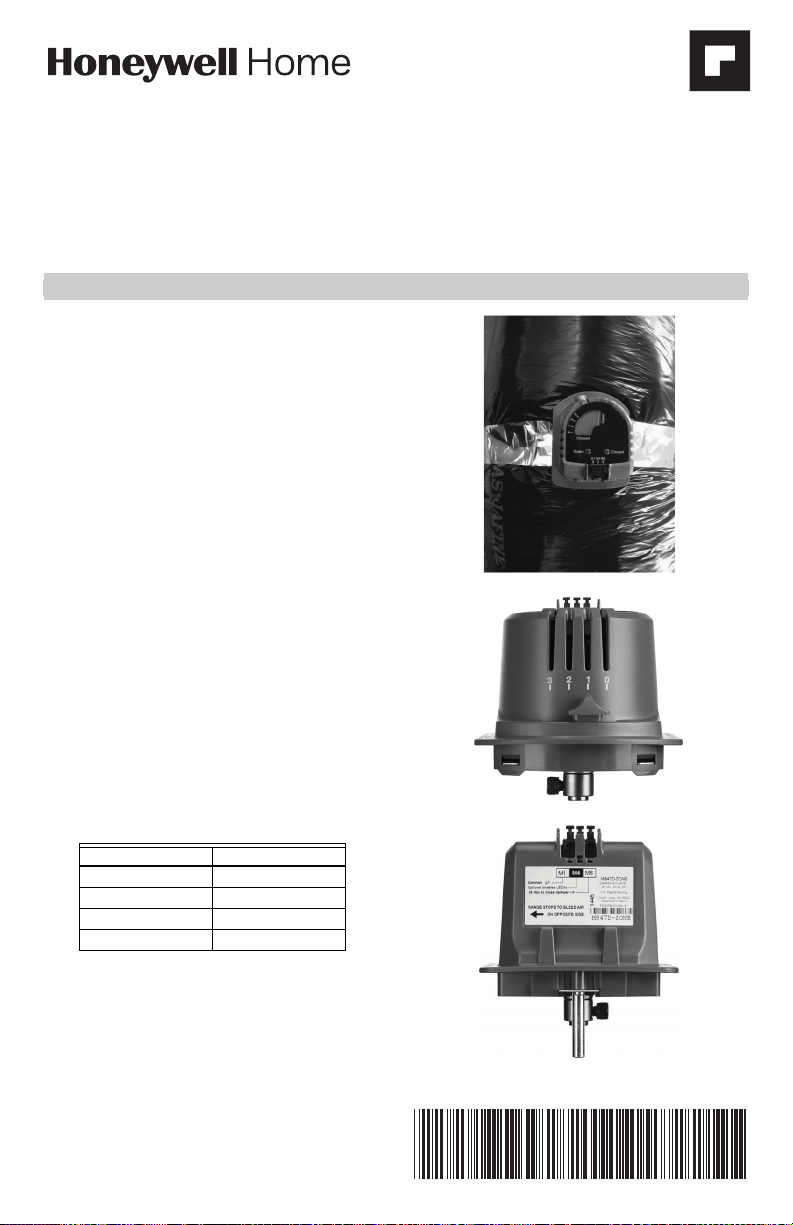

NOTICE D'INSTALLATION
33-00079EFS-07
Ensembles de registre True-
ZONE séries ARD, EARD et ZD
Pour obtenir des instructions
d'installation complètes
Visiter www.forwardthinking.honeywellhome.com
pour télécharger les instructions d'installation et en
apprendre plus sur les produits TrueZONE.
INSTALLATION
1. Déballer le registre et l'installer dans la
tuyauterie.
REMARQUE : Sur les tuyaux isolés, faire glisser
l'isolant sous l'actionneur et l'attacher sur la bride
externe de l'actionneur pour assurer l'étanchéité.
REMARQUE : Dans les espaces non climatisés,
monter l'actionneur uniquement sur le côté ou sur le
haut du registre. Le montage en dessous du registre
pourrait occasionner de la condensation qui
s'écoulerait dans l'actionneur.
2. Régler la butée de plage à la position désirée. La
position 0 indique que le registre est
complètement fermé.
REMARQUE : Sur les modèles ARD/ZD, les butées de
plage empêchent la fermeture complète. Sur le
modèle EARD, la butée de plage empêche l'ouverture
complète.
Tableau 2. Taux de purge approximatif pour les
modèles ARD/ZD.
3. Câbler l'actionneur. Voir « Exemples de câblage
typique » sur la page 4.
a. Pour une utilisation à deux fils, câbler M1 et
M6. Voir la Fig. 1.
b. Pour une utilisation avec trois fils, casser la
languette en plastique pour accéder à M4.
Voir la Fig. 2.
c. Pour le câblage du modèle EARD, utiliser
seulement 2 bornes VENT. Voir la Fig. 4.
?
Position Taux de purge
0Fermé
116%
230%
350%

ENSEMBLES DE REGISTRE TRUEZONE SÉRIES ARD, EARD ET ZD
33-00079EFS—07 4
Conversion sur site du registre ARD de normalement ouvert à
normalement fermé
REMARQUE : Pour assurer la précision des voyants et
de l’indicateur de position, vous devez remplacer
l’actionneur M847D-ZONE par l’actionneur
M847D-VENT. Si celui-ci est installé dans un grenier
ou un vide sanitaire invisible pour le client et que
l’inversion des voyants et de l’indicateur ne vous
préoccupe pas, l’actionneur M847D-ZONE peut être
utilisé. Les registres EARD sont configurés en usine en
tant que registres à ouverture motorisée/fermeture à
ressort.
1. Retirer l'actionneur.
2. Localiser les deux passe-câbles en plastique sur
le registre et les déplacer d'un côté à l'autre.
3. Mettre le registre en position fermée.
4. Replacer l'actionneur sur le côté opposé du
registre.
Exemples de câblage typique
Fig. 1. Fonctionnement à deux fils (DEL rouge
uniquement).
Fig. 2. Fonctionnement à trois fils (DEL rouge et
verte).
REMARQUE : Le fonctionnement à deux fils et à trois
fils est à fermeture motorisée et
ouverture à ressort. Un fil
supplémentaire permet uniquement
d'ajouter une DEL verte.
Fig. 3. Registre d’air frais EARD avec transformateur
externe.
Fig. 4. Câblage d’un registre d’air frais EARD à un
module d’interface d’équipement THM5421R
contrôlé par un thermostat Prestique ou REDLINK
VisionPRO
MF35493
REGISTRES TrueZONE VERS TABLEAU DE ZONAGE HZ432
ZONE 1
DAMPER
M1
M4
M6
R
M1 COMMUN
M6 FERMÉ
MF35494
REGISTRES TrueZONE VERS TABLEAU DE ZONAGE HZ432
M1
M4
M6
R
ZONE 1
DAMPER
M4 DEL VERTE
M6 FERMÉ
M1 COMMUN
MF35633
C
K
RC
R
U1
U1
24
V c.a.
C
R
TRANSFORMATEUR
DU SYSTÈME
TRANSFORMATEUR
EXTERNE
THERMOSTAT
REGISTRE
120 V c.a.
M1 M6
24
V c.a.
C
R
W
W2
Y
Y2
G
APPAREIL DE
CHAUFFAGE
VERS THERMOSTAT
CAPTEURS
CONV
POWER
HEAT
COOL
FAN
U1
U2
U3 A
S4
S4
S3
S3
A
B
C
D
EIM
EARD
MF35495
VENT.
VENT.

INSTRUCCIONES DE INSTALACIÓN
33-00079EFS-07
Ensambles de reguladores
TrueZONE de las series ARD,
EARD y ZD
Para las instrucciones completas
de instalación
Visite www.forwardthinking.honeywellhome.com para
descargar las instrucciones de instalación y conocer
más sobre los productos TrueZONE.
INSTALACIÓN
1. Desempaque el regulador e instálelo en el
sistema de conductos.
NOTA: Para un conducto con aislante, deslice
el aislante debajo del actuador y
encíntelo a la pestaña exterior del
actuador para sellarlo.
NOTA: En espacios sin acondicionar, monte el
actuador solo en el costado o en la
parte superior del regulador. El
montaje en la parte inferior del
regulador puede ocasionar que la
condensación gotee sobre el actuador.
2. Coloque el limitador de rango en la posición
deseada. La posición 0 significa totalmente
cerrado.
NOTA: En los modelos ARD/ZD, el limitador de
rango evita el cierre total. En el modelo
EARD, el limitador de rango evita la
apertura total.
3. Cablee el actuador. Refiérase a “Ejemplos
típicos de cableado” en la página 6.
a. Para uso de 2 cables, cablee M1 y M6.
Consulte la Fig. 1.
b. Para uso de 3 cables, rompa la lengüeta
plástica para acceder a M4. Consulte la Fig.
2.
c. Para el cableado EARD, utilice únicamente 2
terminales VENT. Consulte la Fig. 3.
?
Tabla 1. Índice aproximado de purga para ARD/ZD.
Posición Índice de purga
0 Cerrado
116%
230%
350%

ENSAMBLES DE REGULADORES TRUEZONE DE LAS SERIES ARD, EARD Y ZD
33-00079EFS—07 6
Conversión en campo de un regulador ARD de normalmente abierto
a normalmente cerrado
NOTA: Para que las luces y el indicador de posición
sean precisos, deberá reemplazar el actuador
M847D-ZONE con el actuador M847D-VENT.
Si esto se instala en un ático o espacio de
acceso que no es visible para el cliente, y
hacer que las luces y el indicador se inviertan
no es una preocupación para usted, puede
usar el actuador M847D-ZONE. Los
amortiguadores EARD vienen instalados de
fábrica como amortiguadores cerrados por
resorte/abiertos por electricidad.
1. Retire el actuador.
2. Localice las dos arandelas aislantes plásticas en
el regulador y muévalas de un lado al otro.
3. Gire el regulador a la posición cerrada.
4. Vuelva a colocar el actuador en el lado opuesto
del regulador.
Ejemplos típicos de cableado
Fig. 1. Funcionamiento con 2 cables (LED rojo
únicamente).
Fig. 2. Funcionamiento con 3 cables (LED rojo y
verde).
NOTA: El funcionamiento con 2 y 3 cables es de
cierre eléctrico/apertura por muelle. El cable
adicional solo añade un LED verde.
Fig. 3. Amortiguador EARD de aire fresco con
transformador externo.
Fig. 4. Cableado de un amortiguador de aire fresco
EARD a un EIM THM5421R controlado por el
termostato Prestige o RedLINK VisionPRO
MS35493
REGULADORES TrueZONE A PANEL DE ZONA HZ432
ZONE 1
DAMPER
M1
M4
M6
R
M1 COMÚN
M6 CERRADO
MS35494
REGULADORES TrueZONE A PANEL DE ZONA HZ432
M1
M4
M6
R
ZONE 1
DAMPER
M4 VERDE
M6 CERRADO
M1 COMÚN
MS35633
C
K
RC
R
U1
U1
24
V CA
C
R
TRANSFORMADOR
DEL SISTEMA
TRANSFORMADOR
EXTERNO
TERMOSTATO
REGULADOR
120 V CA
M1 M6
24
V CA
C
R
W
W2
Y
Y2
G
SISTEMA DE
CALEFACCIÓN
AL TERMOSTATO
SENSORES
CONV
POWER
HEAT
COOL
FAN
U1
U2
U3 A
S4
S4
S3
S3
A
B
C
D
EIM
EARD
MS35495
VENTILACIÓN
VENTILACIÓN

ENSAMBLES DE REGULADORES TRUEZONE DE LAS SERIES ARD, EARD Y ZD
7 33-00079EFS—07
