INSTALLATION INSTRUCTIONS
69-2770EFS-05
TrueZONE®Bypass (CPRD)
APPLICATION
The TrueZONE®Bypass constant pressure regulating
damper (CPRD) is a round static pressure relief damper. It
is used in forced-air bypass applications to relieve excess
static pressure when some of the zone dampers are
closed. The damper is installed in a duct that delivers air to
the return or a dump zone. The damper automatically
opens and closes to maintain a desired static pressure.
The CPRD uses a calibrated spring to regulate the bypass
air accurately when any number or combination of zones
is calling. Conventional, weighted arm, bypass dampers
may operate properly when one zone is calling; however,
when different combinations of zones are calling, they
bypass too much or too little. This can cause callbacks
when homeowners complain of air noise.
Selecting the Correct CPRD
1. Size the bypass damper by subtracting the cfm of
the smallest zone from the cfm of the system.
2. Consult Table 1 to determine the CPRD to use.
3. Example:
Bypass CFM = Total System CFM - Smallest Zone CFM
SPECIFICATIONS
Construction:
Galvanized steel, see Table 2
Temperature Range:
Ambient: 0–165 °F (-17–73 °C)
Storage: 30–150 °F (-1– 65 °C)
Table 1. Damper Sizing
Table 2. CPRD Dimensions.
Bypass
Damper
Replacement
Regulator Maximum Airflow
CPRD8 CPR8 600 CFM
CPRD10 CPR10 1000 CFM
CPRD12 CPR12 1400 CFM
CPRD14 CPR14 1700 CFM
Model
ABCDE
Gaugein mm in mm in mm in mm in mm
CPRD8 8 203.2 9.65 245 1.50 38 11.54 292.84 4.65 118 26
CPRD10 10 254 11.42 290 1.50 38 13.50 343 4.65 118 26
CPRD12 12 305 13.18 235 1.50 38 15.47 392.84 4.65 118 24
CPRD14 14 355 14.96 380 1.50 38 17.36 441 4.65 118 22
M34207
D
E
B
C
A
Regulator
Damper
DIMENSIONS

TRUEZONE®BYPASS (CPRD)
© 2021 Resideo Technologies, Inc. All rights reserved.
The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates.
Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés affiliées.
Todos los derechos reservados. La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International, Inc. Este producto es fabricado por Resideo Technologies, Inc. y sus afiliados.
www.resideo.com
Resideo Technologies, Inc.
1985 Douglas Drive North, Golden Valley, MN 55422
1-800-468-1502
69-2770EFS—05 M.S. Rev. 09-21 | Printed in United States
INSTALLATION
Select Damper Location
Install the CPRD onto a starting collar or in duct that loops
from supply to return. The supply side take-off must be
before any zone dampers. It is best to install the return
side of this loop as far a practical from the air handler.
The CPRD can be mounted in vertical or horizontal
ductwork, or at any angle. The damper may also be rotated
to be installed with the regulator on either side, top or at
any angle between.
Secure the damper to sheet metal ductwork with screws or
to flex-duct with tape. If ducting with flex-duct, the outer
layer of plastic can be taped to the damper mounting
flange to fully insulate the damper.
Alternatively, the CPRD can dump air from the supply to a
non-critical temperature area such as a hallway,
basement, or false ceiling.
Attach Regulator to Damper
1. Align the regulator with the "D" shaft on the damper
(see Fig. 1).
2. Slide the regulator onto the "D" shaft and push down
while turning counterclockwise until it snaps into
place (see Fig. 2).
Setting the Regulator
The CPRD is factory set to open at approximately .5"WC."
This setting is satisfactory for most installations. Some
systems have higher static pressure.Test this by:
1. Make all zones call fan, heat, or cool; whichever has
the highest CFM.
2. Verify that the damper position indicator points to
closed.
3. If it does not point to closed:
• Flip the adjustment crank out (see Fig. 3)
• Push down on the adjustment crank with gentle
pressure. Caution: Do not rotate the adjustment
crank without first pushing it down
• Turn the adjustment crank clockwise until the
indicator points to closed
• When done, flip the adjustment crank back into
the locked position
4.
Make only the smallest zone call for fan, heat, or cool.
5. Verify that the airflow into that zone is not objection-
ab
le. If it is, then set the regulator to a lower pressure.
Removing the Regulator
If you need to remove the regulator from the damper, do so
by pressing the red release button. See Fig. 4. It is easier to
remove the regulator after turning the pressure down to a
lower setting.

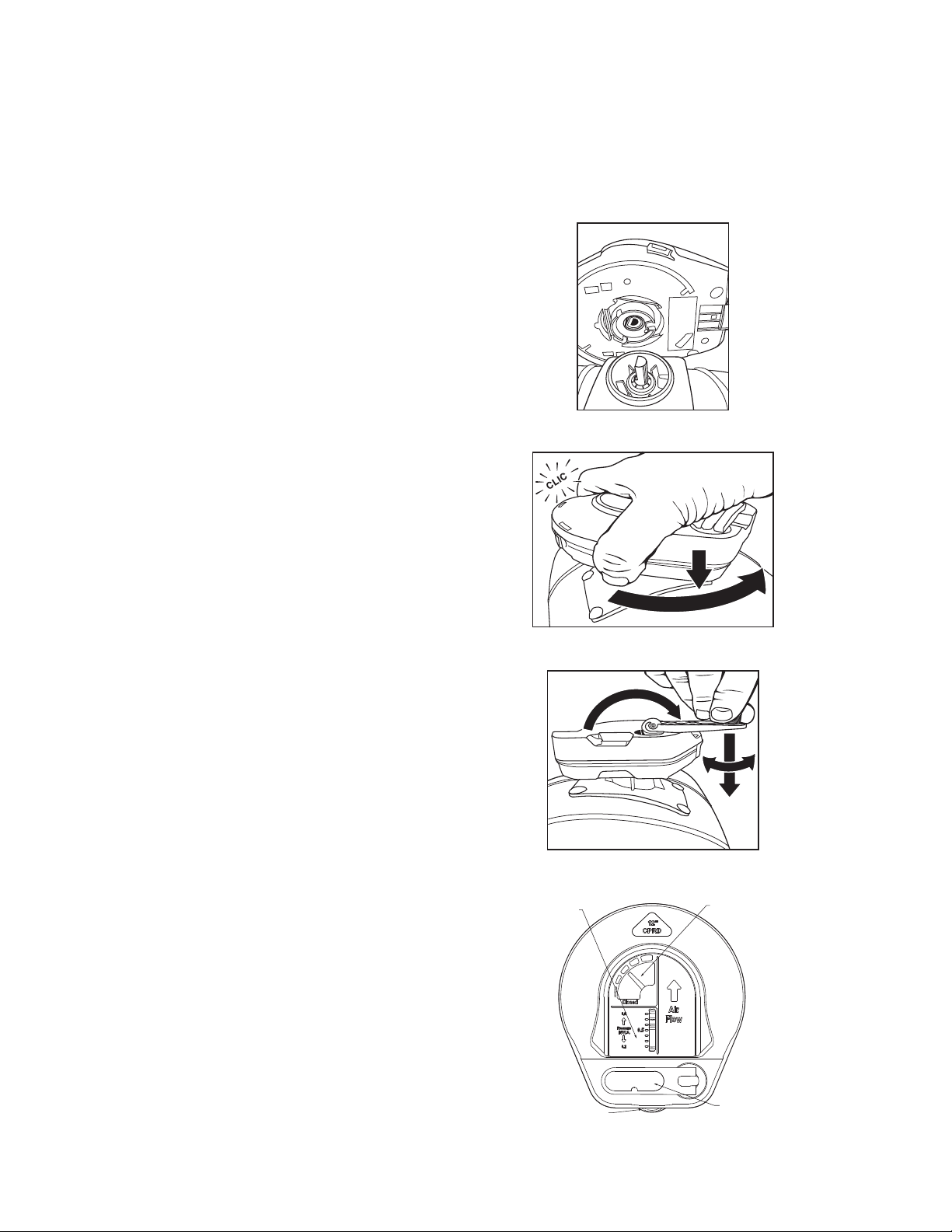

Fig. 1.
Fig. 2.
Fig. 3.
Fig. 4. CPRD regulator
M34208
M34209
M34210
M34211
ADJUSTMENT
CRANK
RELEASE
BUTTON (RED)
DAMPER POSITION
INDICATOR
PRESSURE SETTING
INDICATOR

NOTICE D’INSTALLATION
Dérivation TrueZONE®(CPRD)
APPLICATION
Le registre de régulation de pression constante (CPRD) de
dérivation TrueZONE®est un registre de pression statique
rond. Il est utilisé dans les applications de dérivation à air
pulsé pour limiter la pression statique en excès lorsque
certains registres de zone sont fermés. Le registre
s'installe dans une gaine fournissant de l'air à la zone de
retour ou d'évacuation. Le registre s'ouvre et se ferme
automatiquement pour maintenir la pression statique
désirée.
Le CPRD utilise un ressort étalonné pour réguler avec
précision l'air de dérivation en cas d'appel de diverses
zones ou combinaisons de zones. Les registres de
dérivation à bras lesté conventionnels peuvent
fonctionner adéquatement en cas d'appel d'une seule
zone; toutefois, lorsque diverses combinaisons de zones
lancent un appel, la dérivation est insuffisante ou
excessive. Ceci peut causer des retours de produits
lorsque les propriétaires se plaignent du bruit causé par
l'air.
Sélection du CPRD correct
1. Dimensionner le registre de dérivation en
soustrayant la superficie de la zone la plus petite de
la capacité du système.
2. Consulter le Tableau 1 pour déterminer le CPRD à
utiliser.
3. Exemple : Superficie dérivation = Capacité totale du
système - Superficie de la zone la plus petite
CARACTÉRISTIQUES
Construction : Acier galvanisé, voir le Tableau 2
Plage de température :
Ambiante : 0 °F-165 °F (-17 °C-73 °C)
Stockage : 30 °F-150 °F (-1 °C-65 °C)
Tableau 1. Dimensionnement du registre.
DIMENSIONS
Tableau 2. Dimensions du CPRD
Registre de
dérivation
Régulateur de
rechange
Débit d'air
maximum
CPRD8 CPR8 600 CFM
CPRD10 CPR10 1000 CFM
CPRD12 CPR12 1200 CFM
CPRD14 CPR14 1400 CFM
Modèle
ABC D E
Calibrepo mm po mm po mm po mm po mm
CPRD8 8 203,2 9,65 245 1,50 38 11,54 292,84 4,65 118 26
CPRD10 10 254 11,42 290 1,50 38 13,50 343 4,65 118 26
CPRD12 12 305 13,18 235 1,50 38 15,47 392,84 4,65 118 24
CPRD14 14 355 14,96 380 1,50 38 17,36 441 4,65 118 22
MF34207
D
E
B
C
A
Régulateur
Registre

DÉRIVATION TRUEZONE®(CPRD)
69-2770EFS—05 2
INSTALLATION
Sélection de l'emplacement du
registre
Installer le CPRD sur un collet de départ ou dans une
gaine faisant une boucle de l'alimentation au retour.
L'appel côté alimentation doit être situé avant tout registre
de zone. Il est recommandé d'installer le côté retour de
cette boucle aussi loin que possible d'un niveau pratique
du système de traitement de l'air.
Le CPRD peut être monté dans une gaine horizontale ou
verticale, ou à tout autre angle. Le registre peut aussi être
tourné pour être installé avec le régulateur d'un côté ou de
l'autre, en haut, ou à tout angle intermédiaire.
Fixer le registre sur une gaine en tôle avec des vis ou sur
des tuyaux flexibles avec du ruban à conduits . Si des
tuyaux flexibles sont présents, la couche externe du
plastique peut être collée sur la bride de montage du
registre avec du ruban à conduits pour isoler
complètement le registre.
Le CPRD peut aussi évacuer l'air de l'alimentation vers une
zone de température non critique telle qu'un couloir, un
sous-sol ou un faux-plafond.
Fixation du régulateur au registre
1. Aligner le régulateur sur l'arbre « D » du registre
(voir la Fig. 1).
2. Faire glisser le régulateur sur l'arbre « D » et le
pousser vers le bas tout en tournant dans le sens
antihoraire jusqu'à ce qu'il s'enclenche en position
(voir la Fig. 2).
Réglage du régulateur
Le CPRD est réglé en usine pour s'ouvrir à environ 0,5 po
c.e. Ce réglage satisfait à la plupart des installations.
Certains systèmes ont une pression statique supérieure.
Vérifier cela de la façon suivante :
1. Lancer un appel de ventilateur, chauffage ou
refroidissement sur toutes les zones; noter celle qui
a la plus grande superficie.
2. Vérifier que l'indicateur de position du registre
pointe sur la position de fermeture.
3. S'il ne pointe pas sur la position de fermeture
• Dégager le bras de réglage (voir la Fig. 3).
• Pousser le bras de réglage vers le bas en
appliquant une légère pression. Mise en garde :
Ne pas faire tourner le bras de réglage sans l'avoir
abaissé au préalable.
• Tourner le bras de réglage dans le sens horaire
jusqu'à ce que l'indicateur pointe sur la position
de fermeture.
• Une fois ceci terminé, faire pivoter le bras de
réglage en position de verrouillage.
4. Ne lancer un appel de ventilateur, chauffage ou
refroidissement que pour la zone la plus petite.
5. Vérifier que le débit d'air dans cette zone ne pose pas
de problème. Si c'est le cas, régler le régulateur à une
pression inférieure.
Retrait du régulateur
S'il est nécessaire de retirer le régulateur du registre,
appuyer sur le bouton de libération rouge pour ce faire.
Voir la Fig. 4. Il est plus facile de retirer le régulateur après
avoir réduit la pression.
Fig. 1.
Fig. 2.
Fig. 3.
Fig. 4. Régulateur CPRD
M34208
MF34209
M34210
MF34211
BRAS
DE RÉGLAGE
BOUTON
DE LIBÉRATION
(ROUGE)
INDICATEUR
DE POSITION
DU REGISTRE
INDICATEUR
DE RÉGLAGE
DE PRESSION

DÉRIVATION TRUEZONE®(CPRD)
© 2021 Resideo Technologies, Inc. All rights reserved.
The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates.
Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés affiliées.
Todos los derechos reservados. La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International, Inc. Este producto es fabricado por Resideo Technologies, Inc. y sus afiliados.
www.resideo.com
Resideo Technologies, Inc.
1985 Douglas Drive North, Golden Valley, MN 55422
1-800-468-1502
69-2770EFS—05 M.S. Rev. 09-21 | Imprimé aux États-Unis

INSTRUCCIONES PARA LA INSTALACIÓN
Desviador de paso TrueZONE®
(CPRD)
APLICACIÓN
El desviador de paso TrueZONE®del regulador para el
control de la presión constante (CPRD) es un regulador
circular para el alivio de la presión estática. Se utiliza en
aplicaciones de derivación de aire forzado para aliviar el
exceso de presión estática cuando algunos de los
reguladores de zona están cerrados. El regulador se
instala en un conducto que suministra aire al conducto de
retorno o a una zona de descarga. El regulador se abre y se
cierra automáticamente para mantener la presión estática
deseada.
El CPRD utiliza un resorte calibrado para regular la
derivación del aire de forma precisa cuando se produce
cualquier cantidad o combinación de demanda de zonas.
Los reguladores de derivación convencionales, con brazo
de contrapeso, pueden funcionar adecuadamente cuando
una zona emita una demanda; sin embargo, cuando se
emiten diferentes combinaciones de demandas en las
zonas, estas derivarán demasiado o muy poco aire. Esto
puede ocasionar llamadas al servicio técnico cuando los
propietarios residenciales se quejan del ruido causado por
el aire.
Cómo seleccionar el CPRD
adecuado
1. Dimensione el regulador de derivación restando los
PCM de la zona más pequeña de los PCM del sistema.
2. Consulte la tabla 1 para determinar el CPRD que
debe usar.
3. Ejemplo: Derivación PCM = PCM total del sistema -
PCM de la zona más pequeña.
ESPECIFICACIONES
Construcción: Acero galvanizado, consulte la tabla 2.
Rango de temperatura:
Ambiente: 0 °F a 165 °F (-17 °C a 73 °C)
Almacenaje: 30 °F a 150 °F (-1 °C a 65 °C)
Tabla 1. Cómo dimensionar el regulador.
DIMENSIONES
Tabla 2. Dimensiones CPRD
Regulador de
desviación
Controlador de
reemplazo
Máximo flujo de
aire
CPRD8 CPR8 600 PCM
CPRD10 CPR10 1000 PCM
CPRD12 CPR12 1200 PCM
CPRD14 CPR14 1400 PCM
Modelo
ABC D E
Calibrepo mm po mm po mm po mm po mm
CPRD8 8 203.2 9.65 245 1.50 38 11.54 292.84 4.65 118 26
CPRD10 10 254 11.42 290 1.50 38 13.50 343 4.65 118 26
CPRD12 12 305 13.18 235 1.50 38 15.47 392.84 4.65 118 24
CPRD14 14 355 14.96 380 1.50 38 17.36 441 4.65 118 22
MS34207
D
E
B
C
A
Controlador
Regulador

DESVIADOR DE PASO TRUEZONE®(CPRD)
69-2770EFS—05 2
INSTALACIÓN
Selección de la ubicación del
regulador
Instale el CPRD en un anillo de arranque o en un conducto
que vaya del suministro al retorno. La toma del lado del
suministro debe estar antes de cualquier regulador de
zona. Es mejor instalar el lado de retorno de este ciclo tan
alejado como sea posible del controlador de aire.
El CPRD puede montarse en el sistema de conductos
vertical u horizontal o en cualquier ángulo. El regulador
también puede rotarse para ser instalado con el
controlador en cualquiera de los dos lados, en la parte
superior o en cualquier ángulo entre ellos.
Fije el regulador al sistema de conductos de lámina
metálica con tornillos o al conducto flexible con cinta. Si
utiliza conductos flexibles, la capa externa de plástico
puede encintarse a la pestaña de montaje del regulador
para aislarlo completamente.
Como alternativa, el CPRD puede descargar aire del
suministro en un área de temperatura que no sea crítica
tal como un pasillo, sótano o techo falso.
Fije el controlador al regulador
1. Alinee el controlador con el eje "D" del regulador
(consulte la Fig. 1).
2. Deslice el controlador hasta el eje "D" y presione
hacia abajo mientras lo gira en sentido antihorario
hasta que calza en su lugar (consulte la Fig. 2).
Configuración del controlador
El CPRD está configurado de fábrica a aproximadamente
0.5 "c. a.". Esta configuración es adecuada para la mayoría
de las instalaciones. Algunos sistemas tienen mayor
presión estática. Pruebe esto así:
1. Haga que todas las zonas emitan una demanda de
ventilación, calefacción o refrigeración; la que tenga
mayor PCM.
2. Verifique que los indicadores de posición del
regulador estén orientados hacia la posición
cerrada.
3. Si no están orientados hacia la posición cerrada:
• Mueva la manivela de ajuste hacia afuera
(consulte la Fig. 3).
• Presione suavemente hacia abajo la manivela de
ajuste. Precaución: No gire la manivela de ajuste
sin presionarla primero hacia abajo.
• Gire la manivela de ajuste en sentido horario
hasta que el indicador esté orientado hacia la
posición cerrada.
• Cuando termine, mueva la manivela de ajuste
nuevamente a la posición bloqueada.
4. Efectúe solo la demanda de zona más pequeña para
ventilación, calefacción o refrigeración.
5.
Verifique que el flujo de aire en esa zona no sea
objetable. Si lo es, configure el controlador a menor
presión.
Retiro del controlador
Si necesita retirar el controlador del regulador, hágalo
presionando el botón de desbloqueo rojo. Consulte la Fig.
4. Es más fácil retirar el controlador después de colocar la
presión en una configuración más baja.
Fig. 1.
Fig. 2.
Fig. 3.
Fig. 4. Controlador de CPRD.
M34208
MF34209
M34210
MS34211
MANIVELA
DE AJUSTE
BOTÓN
DE DESBLOQUEO
(ROJO)
INDICADOR
DE POSICIÓN
DEL REGULADOR
INDICADOR
DE CONFIGURACIÓN
DE PRESIÓN

DESVIADOR DE PASO TRUEZONE®(CPRD)
© 2021 Resideo Technologies, Inc. All rights reserved.
The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates.
Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés affiliées.
Todos los derechos reservados. La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International, Inc. Este producto es fabricado por Resideo Technologies, Inc. y sus afiliados.
www.resideo.com
Resideo Technologies, Inc.
1985 Douglas Drive North, Golden Valley, MN 55422
1-800-468-1502
69-2770EFS—05 M.S. Rev. 09-21 | Impreso en EE. UU.
