Honeywell VisionPRO 8000 Smart User manual

VisionPRO® 8000 Smart
Installation Guide
TH8321WF1001

2
1 Separate wallplate from thermostat.
If your thermostat has a button along
the top of the wallplate, press the
button on top and pull to remove the
wallplate as shown. Some models
made in 2019 didn’t have this
button. On those models, pull evenly
along the sides and bottom of the
thermostat to separate it from the
wallplate.
Wallplate
(back view)
Thermostat
Button
Getting started
Follow these basic steps to install this
thermostat, set installer options, and connect to
the WiFi network.
Installing the thermostat
1-855-733-5465 yourhome.honeywell.com Honeywell Golden Valley, MN 55422
RoHs Compliant
Conformité RoHs
Assembled in Mexico
Assemblé au Mexique
TH8321WF1001
1
1524
M35343A
ATTENTION: MERCURY RECYCLING NOTICE
This product does not contain mercury. However, this
product may replace a product that contains mercury.
Mercury and products containing mercury should not
be discarded in household trash.
For more information on how and where to properly
recycle a thermostat containing mercury in the United
States, please refer to the Thermostat Recycling
Corporation at www.thermostat-recycle.org.
For mercury thermostat recycling in Canada, please
refer to Switch the Stat at www.switchthestat.ca
NO MERCURY
Hg

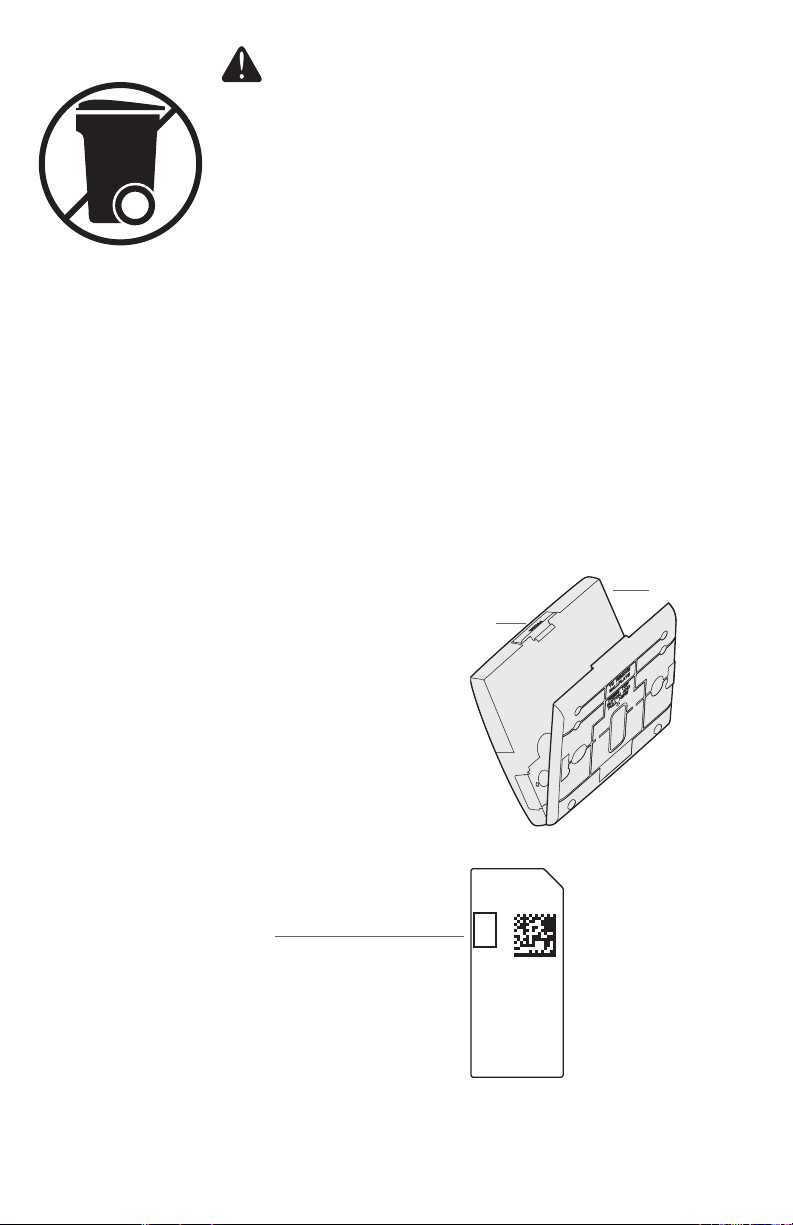

The password for installer setup in on a
sticker on the back of the thermostat. This
is only needed if re entering installer setup
after initial installation.

3
3 Wire the thermostat.
Refer to the table and wiring
diagrams on the next page.
a Turn on 24VAC NOW.
24VAC (C wire) is required.
2 Mount wallplate as shown.
Mount new wallplate using
screws and anchors included with
the thermostat.
Drill 3/16-in holes for drywall.
Drill 7/32-in holes for plaster.
Wallplate
S1
S1
W
Y
G
W2
Y2
A
C
K
R
C
R
U1
U1
U2
U2
S1
S1
O/B
Y
G
AUX
-E
Y2
L/A
4 Mount thermostat on wallplate.
If your thermostat has hinges along
the bottom and a button on the top,
align the thermostat at the bottom
and snap into place as shown. If you
have the version without hinges,
line the thermostat up evenly
with the wallplate and push the
thermostat evenly along the sides
and bottom to snap it into place.
S1
S1
W
Y
G
W2
Y2
A
S1
S1
O/B
Y
G
AUX
-E
Y2
L/A
K
RC
R
U1
U1
U2
U2
C
CONVENTIONAL
HEAT PUMP
Thermostat
Wallplate

4
Setup options define the type of system you are installing and preferences for the
display.
When newly installed, the thermostat goes into intstaller setup when first powered.
If re-entering installer setup at a later time, go to menu, installer options, and enter
the passcode (shown on page 2).
1 Follow prompts on the screen to select
the appropriate options.
2 For all installer options, press the sor
tbuttons to change the option.
3 Press Next to move to the next setting, and Done when setup is complete.
NOTE: The product data sheets list all installer setup options and is available at
customer.resideo.com.
** The THP9045A1098 C-wire adaptor is used on heat/cool systems when you only have four
wires at the thermostat and you need a fifth wire for a common wire. Use the K terminal in place
of the Y and G terminals on conventional or heat pump systems to provide control of the fan and
the compressor through a single wire—the unused wire then becomes your common wire. See
THP9045 instructions for more information.
Performing installer setup
APPLICATION
residential

5
1H/1C System (1 transformer)
Rc Power [1]
R [R+Rc joined by jumper]
W Heat relay
Y Compressor contactor
G Fan relay
C 24VAC common
S1 Optional outdoor/remote sensor
Heat Only System
Rc Power [1]
R [R+Rc joined by jumper]
W Heat relay
C 24VAC common
S1 Optional outdoor/remote sensor
Heat Only System (Series 20)
Rc [R+Rc joined by jumper]
R Series 20 valve terminal “R” [1]
W Series 20 valve terminal “B”
Y Series 20 valve terminal “W”
C 24VAC common
S1 Optional outdoor/remote sensor
2H/2C System (1 transformer)
Y2 Cool relay 2
W2 Heat relay 2
Rc Power [1]
R [R+Rc joined by jumper]
W Heat relay 1
Y Cool relay 1
G Fan relay
C 24VAC common
S1 Optional outdoor/remote sensor
1H/1C System (2 transformers)
Rc Power (cooling transformer) [1, 2]
R Power (heating transformer) [1, 2]
W Heat relay
Y Compressor contactor
G Fan relay
C 24VAC common [3]
S1 Optional outdoor/remote sensor
Heat Only System With Fan
Rc Power [1]
R [R+Rc joined by jumper]
W Heat relay
G Fan relay
C 24VAC common
S1 Optional outdoor/remote sensor
Cool Only System
Rc Power [1]
R [R+Rc joined by jumper]
Y Compressor contactor
G Fan relay
C 24VAC common
S1 Optional outdoor/remote sensor
2H/2C System (2 transformers)
Y2 Cool relay 2
W2 Heat relay 2
Rc Power (cooling transformer) [1, 2]
R Power (heating transformer) [1, 2]
W Heat relay 1
Y Cool relay 1
G Fan relay
C 24VAC common [3]
S1 Optional outdoor/remote sensor
Wiring guide—conventional systems
Wiring
See [notes] below
[1] Power supply. Provide disconnect means and overload protection as required.
[2] Remove jumper for 2-transformer systems.
[3] Common connection must come from cooling transformer if a 2 transformer installation.

6
1H/1C Heat Pump (no auxiliary heat)
Rc Power [1]
R [R+Rc joined by jumper]
O/B Changeover valve [4]
Y Compressor relay
G Fan relay
C 24VAC common
S1 Optional outdoor/remote sensor
2H/1C Heat Pump (with auxiliary heat)
L Equipment monitor [5]
Aux/E Auxiliary/Emergency heat relay (Heat 2)
Rc Power [1]
R [R+Rc joined by jumper]
O/B Changeover valve [4]
Y Compressor relay
G Fan relay
C 24VAC common
S1 Optional outdoor/remote sensor
2H/2C Heat Pump (no auxiliary heat)
Y2 Compressor 2 relay
Rc Power [1]
R [R+Rc joined by jumper]
O/B Changeover valve [4]
Y Compressor 1 relay
G Fan relay
C 24VAC common
S1 Optional outdoor/remote sensor
3H/2C Heat Pump (with auxiliary heat)
Y2 Compressor 2 relay
L Equipment monitor [5]
Aux/E Auxiliary/Emergency heat relay (Heat 2)
Rc Power [1]
R [R+Rc joined by jumper]
O/B Changeover valve [4]
Y Compressor 1 relay
G Fan relay
C 24VAC common
S1 Optional outdoor/remote sensor
Wiring guide—heat pump systems
Wiring
See [notes] below
[1] Power supply. Provide disconnect means and overload protection as required.
[4] O/B set to control as either Oor Bin installer setup.
[5] Heat pump reset (powered continuously when thermostat is set to Em. Heat; system monitor
when set to Heat, Cool, or Off).
NOTE: The product data sheets have more extensive wiring diagrams and is
available at customer.resideo.com.
DEHUMIDIFICATION WITH LOW SPEED FAN
Wire the thermostat IAQ relay to the low speed fan
for dehumidification control at the equipment. The
thermostat relay can be set to normally open or
normally closed in the thermostat installer setup.
1
C
K
RC
R
U1
U1
120
VAC
24
VAC
C
R
SYSTEM
TRANSFORMER
THERMOSTAT
DEHUMIDIFICATION
WITH LOW SPEED FAN
FIELD INSTALL JUMPER
BETWEEN R AND U1
OR
C
K
RC
R
U1
U1
120
VAC
24
VAC
C
R
SYSTEM
TRANSFORMER
120
VAC
24
VAC
HUM, DEHUM OR
VENT TRANSFORM-
ER
THERMOSTAT
POWERED
HUMIDIFIER,
DEHUMIDIFIER
OR VENTILATOR
POWERED HUMIDIFIER, DEHUMIDIFIER OR VENTILATOR
1

7
After installer setup, you will be prompted to connect to a WiFi network.
NOTE: If you select No, the homeowner
can connect to the WiFi network later.
(See “Connecting to WiFi later” on
page 9 or in the User’s Guide.) The
thermostat will display its Home screen
and thermostat setup is complete.

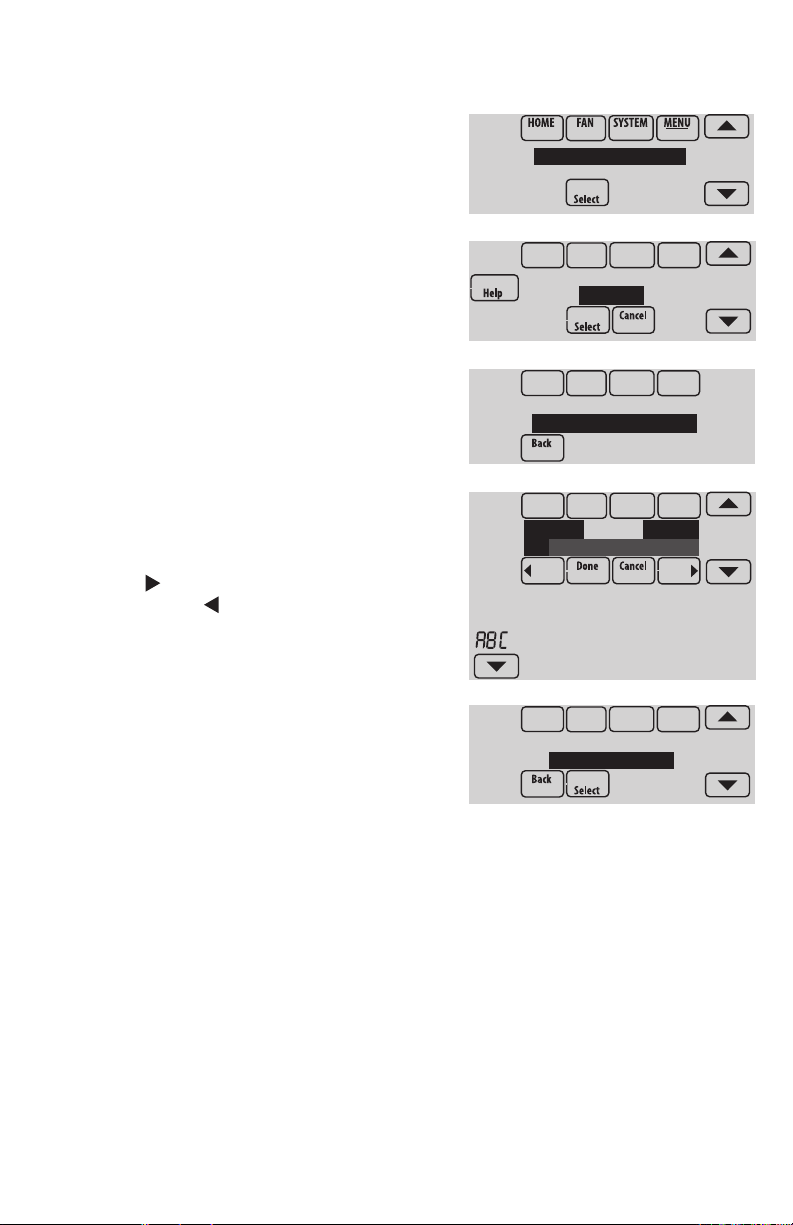

1 Connect to the WiFi network now.
1.1 Press Yes.
The thermostat will scan for available
WiFi networks.
1.2 Use the arrow buttons to scroll up/
down or left/right. Press the WiFi
network name, then press Select.
NOTE: If the WiFi network name is
hidden, see “Connecting to a hidden WiFi
network” on page 10.
1.3 When prompted, press the screen to
edit the password (if necessary).
Enter the password.
Press the sor t buttons to change
the letter or number.
Press the button to move to the
next character, or the button to
move to the previous character.
Use the sor t buttons at the
bottom to change letter case.
Press Done when complete.
1.4 The screen will let you know when the
connection is successful. Press Done
when the connection is successful.
If the connection is not successful,
the screen will explain why not. See
“Unsuccessful connection” on page
9. Follow instructions on the
screen to try again.
NOTE: Press the Help button for more
information about an unsuccessful connection.
Connecting to Wi-Fi
M35345
Connect to a
Wi-Fi network now?
M35346
Delete Space
AC
M35347
Select Wi-Fi Network
Your Network
M35349
Finding Networks
Please Wait
M35350
Enter Password
Press Here to Edit
M35351
Connection
Successful
M35360

8
2 The homeowner must have a Total Connect Comfort account.
2.1 Have the homeowner go to
mytotalconnectcomfort.com and
follow the instructions to login or
create an account.
2.2 Press the t button to display MAC
and CRC.
2.3 Note the Thermostat MAC and CRC; they will be needed during
registration. Or, refer to the User’s Guide.
M35361A
Register at:
Honeywell.com/TCC
Making changes to Installer Setup and performing an Installer Test
1 Touch Menu.
2 Select Installer Options.
3 Enter password (date code) and
touch Done. See “Finding the password”
on page 1 to find the date code.
4 Select Installer Setup or Installer Test.
5 Follow prompts on the screen to select
the desired setup options or to perform
an equipment test.
MCR33977
Enter password
0 0 0 0
MCR33976
Installer Options
MCR34015
Installer Setup
Installer Test

9
Checking signal strength
After you successfully connect to the WiFi
network (see “Connecting to WiFi” step 1.5),
the thermostat will display signal strength. The
signal strength symbols have the following
meanings:
Signal strength is 75%100%
Signal strength is 50%75%
Signal strength is 0%50%
You can also check signal strength at any time after the thermostat is connected to
the WiFi network by pressing MENU then Wi-Fi Setup.
Connecting to Wi-Fi later
1 Press MENU, then Wi-Fi Setup.
2 Follow the prompts on-screen (and in
“Connecting to WiFi”) to select the WiFi
network and enter the password.
NOTE: To view and set the WiFi
thermostat remotely, the homeowner must
have a Total Connect Comfort account.
See “Connecting to WiFi” step 2.
M35365
Wi-Fi Network:
YourNetwork
DoaIol Inrol Madorl
Wi-Fi Setup
Installer Options
M35352
Unsuccessful connection
If you are unsuccessful in connecting the thermostat to the WiFi network, you will
see a Connection Failed screen. Press the t button for other tips about this failed
connection. Here are three specific reasons the connection might be unsuccessful.
For all Connection Failed screens, pressing Done will return to the Menu screen.
Invalid Password
The password you entered is invalid. Check that you have the right password and try
again.
Press Done to return to “Connecting to WiFi” step 1.3 on page 7.
No IP Address
The thermostat was unable to obtain an IP address from the router. Verify the router
is correctly set up to automatically assign IP addresses. This connection can take
several minutes. If there is still no connection, remove the thermostat from the
wallplate for 10 seconds, then snap it back into place.
No Internet Link
The thermostat connected to the WiFi network but was unable to establish a
connection to the internet. Check the router settings and try again. Make sure the
Ethernet cable is plugged into the router and try rebooting the router if necessary.

10
If the WiFi network name is hidden and it doesn’t show up in the list in “Connecting to
WiFi” follow these steps to connect to it.
1 Press MENU, then Wi-Fi Setup.
2 Press Other, then press Select.
3 When prompted, press the screen to edit the
network name.
4 Enter the network name.
Press the sor t buttons to change the letter
or number.
Press the button to move to the next
character, or the button to move to the
previous character.
Use the sor t buttons at the bottom to
change letter case.
Press Done when complete.
5 Select the appropriate network security
setting, then press Select.
6 Enter the WiFi network password as shown in
“Connecting to WiFi” step 1.4.
Connecting to a hidden Wi-Fi network
M35346
Delete Space
AC
DoaIol Inrol Madorl
Wi-Fi Setup
Installer Options
M35352
M35353
WirelessNetwork
Other...
M35354
Enter Network Name
Press Here to Edit
M35355
SSID Security
Open Network

11
Specifications and replacement parts
Operating Ambient Temperature
Thermostat: 32 to 120° F (0 to 48.9° C)
Operating Relative Humidity
Thermostat: 5% to 90% (non-condensing)
Physical Dimensions (height, width, depth)
Thermostat: 415/16 x 45/8 x 11/8 inches (126 mm x 118 mm x 29 mm)
WiFi Communication
Supports 802.11 B/G/N home wireless router
Frequency: 2.4 Ghz
Electrical ratings
Terminal Voltage (50/60 Hz) Max. Current Rating
W - OB 18 to 30 VAC and 750 mVDC 1.00A
Y (cooling) 18 to 30 VAC 1.00A
G (fan) 18 to 30 VAC 0.50A
W2 - Aux (heating) 18 to 30 VAC 0.60A
Y2 (cooling) 18 to 30 VAC 0.60A
AL/A (output) 18 to 30 VAC 1.00A
U1/U1 30 VAC max. 0.50A
Accessories and replacement parts
Accessories / Replacement Parts Part Number
Cover Plate (covers marks left by old thermostats) THP2400A1019
C-wire adaptor THP9045A1098
Regulatory information
FCC REGULATIONS
47 CFR § 15.19 (a)(3)
This device complies with part 15 of the FCC Rules. Operation
is subject to the following two conditions:
1. This device may not cause harmful interference, and
2. This device must accept any interference received,
including interference that may cause undesired
operation.
47 CFR § 15.21 (USA only)
Changes or modifications not expressly approved by the party
responsible for compliance could void the user’s authority to
operate the equipment.
47 CFR § 15.105 (b)
See https://customer.resideo.com/enUS/
support/residential/codes-and-standards/
FCC15105/Pages/default.aspx for additional
FCC information for this product.
IC REGULATIONS
RSSGEN
This device contains licence-exempt transmitter(s)/receiver(s)
that comply with Innovation, Science and Economic
Development Canada’s licence-exempt RSS(s). Operation is
subject to the following two conditions:
1. This device may not cause interference.
2. This device must accept any interference, including
interference that may cause undesired operation of the
device.

www.resideo.com 33-00065EFS—01 M.S. Rev. 06-20 | Printed in United States
33-00065EFS-01
Resideo Inc., 1985 Douglas Drive North
Golden Valley, MN 55422
©2020 Resideo Technologies, Inc.
This product is manufactured by Resideo Technologies, Inc., Golden Valley, MN, 1-800-633- 3991.
The Honeywell Home trademark is used under license from Honeywell International Inc. All rights reserved.
Wi-Fi® is a registered trademark of
Wi-Fi Alliance®
DISCONNECT POWER BEFORE INSTALLATION. Can cause electrical shock or equipment
damage.
MERCURY NOTICE: If this product is replacing a control that contains mercury in a
sealed tube, do not place the old control in the trash. Contact the Thermostat Recycling
Corporation at www.thermostat-recycle.org or 8002388192 for information on how and
where to properly and safely dispose of your old thermostat.
Must be installed by a trained, experience technician. Read these instructions carefully.
Failure to follow these instructions can damage the product or cause a hazardous
condition.
Need Help?
For assistance please visit http://customer.resideo.com
or call toll-free: 1-855-733-5465

VisionPRO® 8000 Smart
Guide d’installation
TH8321WF1001

2
3 Séparez la plaque murale du
thermostat.
Si votre thermostat est muni d’un
bouton sur la partie supérieure de la
plaque murale, appuyez dessus et
tirez pour retirer la plaque murale,
comme illustré.
Ce bouton n’est pas présent sur
certains modèles fabriqués en 2019.
Sur ces modèles, tirez uniformément
sur les côtés et sur le bas du
thermostat afin de le séparer de la
plaque murale.
Plaque
murale (vue
arrière)
Thermostat
Bouton
Pour commencer
Suivez ces étapes de base pour installer
le thermostat, configurer les options de
l’installateur et vous connecter au réseau WiFi.
Installation du thermostat
1-855-733-5465 yourhome.honeywell.com Honeywell Golden Valley, MN 55422
RoHs Compliant
Conformité RoHs
Assembled in Mexico
Assemblé au Mexique
TH8321WF1001
1
1524
M35343A
ATTENTION : AVIS RELATIF AU RECYCLAGE DU
MERCURE
Ce produit ne contient aucun mercure. Cependant,
ce produit peut remplacer un produit qui contient
du mercure. Le mercure et les produits contenant
du mercure ne doivent pas être jetés aux ordures
ménagères.
Pour obtenir plus d›informations pour savoir comment
et où recycler adéquatement un thermostat contenant
du mercure aux ÉtatsUnis, consultez l’organisme
de recyclage des thermostats (Thermostat Recycling
Corporation) à www.thermostat-recycle.org.
Pour le recyclage de thermostats contenant du
mercure au Canada, consultez l’organisme Switch the
Stat à www.switchthestat.ca
NE PAS JETER
LE MERCURE
Hg
Le mot de passe nécessaire pour
configurer l’installateur figure sur un
autocollant à l’arrière du thermostat. Il
est requis uniquement si vous entrez
de nouveau dans le programme de
configuration de l’installateur après une
première installation.

3
5 Câblez le thermostat.
Consultez le tableau et les
schémas de câblage à la page
suivante.
a Mettez l’alimentation 24 V c.a.
en marche MAINTENANT. 24 V
c.a. (fil C) sont requis.
4 Montez la plaque murale
comme illustré.
Montez la nouvelle plaque murale
à l’aide des vis et ancres fournies
avec le thermostat.
Percez des trous de 3/16 po
pour les cloisons sèches.
Percez des trous de 7/32 po
pour le plâtre.
Plaque
murale
S1
S1
W
Y
G
W2
Y2
A
C
K
R
C
R
U1
U1
U2
U2
S1
S1
O/B
Y
G
AUX
-E
Y2
L/A
6 Montez le thermostat sur la
plaque murale.
Si votre thermostat est muni de
charnières le long du bas et d’un
bouton sur le dessus, alignez
le thermostat au bas et fixez-
le en place, comme illustré. Si
vous possédez le modèle sans
charnières, alignez le thermostat
avec la plaque murale et appuyez
uniformément sur les côtés et le
bas du thermostat pour le fixer en
place.
S1
S1
W
Y
G
W2
Y2
A
S1
S1
O/B
Y
G
AUX
-E
Y2
L/A
K
RC
R
U1
U1
U2
U2
C
CONVENTIONNELLE
THERMOPOMPE
Thermostat
Plaque murale

4
** L’adaptateur de filC THP9045A1098 est utilisé sur les appareils de chauffage/climatisation comprenant
des thermostats à quatre fils et qu’un cinquième fil est nécessaire pour agir comme fil neutre. Utilisez la borne
K à la place des bornes Y et G sur les systèmes conventionnels ou à thermopompe pour assurer le contrôle
du ventilateur et du compresseur par un fil unique—le fil non utilisé devient alors le fil commun. Voir les
instructions du THP9045 pour plus d’informations.
Les options de configuration définissent le type de système que vous installez et les
préférences d’affichage.
Une fois l’installation terminée, le thermostat
entre en mode de configuration de l’installateur
lors de sa première activation. Lorsque vous
entrerez par la suite dans le programme de
configuration de l’installateur, accédez au
menu, puis aux options de l’installateur et
saisissez le mot de passe (affiché à la page 2).
1 Suivez les invites sur l’écran pour sélectionner les options appropriées.
2 Pour toutes les options de l’installateur, appuyez sur les boutons sou t
pour modifier l’option.
3 Appuyez sur Next (Suivant) pour passer au réglage suivant, et sur Done
(Terminé) une fois que la configuration est terminée.
REMARQUE : Les fiches techniques, disponibles sur customer.resideo.com,
répertorient les options de configuration de l’installateur.
APPLICATION
residential
Effectuer la configuration de l’installateur

5
1C/1CL (1 transformateur)
Rc Alimentation [1]
R [R + Rc reliés par cavalier]
W Relais chauffage
Y Contacteur compresseur
G Relais ventilateur
C Neutre 24Vca
S1 Capteur en option
Chauffage seulement
Rc Alimentation [1]
R [R + Rc reliés par cavalier]
W Relais chauffage
C Neutre 24Vca
S1 Capteur en option
Chauffage seulement (Série 20)
Rc [R + Rc reliés par cavalier]
R Borne « R » valve Série 20 [1]
W Borne « B » valve Série 20
Y Borne « W » Série 20
C Neutre 24Vca
S1 Capteur en option
2C/2CL (1 transformateur)
Y2 Relais climatisation 2
W2 Relais chauffage 2
Rc Alimentation [1]
R [R + Rc reliés par cavalier]
W Relais chauffage
Y Relais climatisation 1
G Relais ventilateur
C Neutre 24Vca
S1 Capteur en option
1C/1CL (2 transformateurs)
Rc Alimentation (climatisation) [1, 2]
R Alimentation (chauffage) [1, 2]
W Relais chauffage
Y Contacteur compresseur
G Relais ventilateur
C Neutre 24Vca [3]
S1 Capteur en option
Chauffage seulement avec ventilateur
Rc Alimentation [1]
R [R + Rc reliés par cavalier]
W Relais chauffage
G Relais ventilateur
C Neutre 24Vca [3]
S1 Capteur en option
Climatisation seulement
Rc Alimentation [1]
R [R + Rc reliés par cavalier]
Y Contacteur compresseur
G Relais ventilateur
C Neutre 24Vca
S1 Capteur en option
2C/2CL (2 transformateurs)
Y2 Relais climatisation 2
W2 Relais chauffage 2
Rc Alimentation (climatisation) [1, 2]
R Alimentation (chauffage) [1, 2]
W Relais chauffage 1
Y Relais climatisation 1
G Relais ventilateur
C Neutre 24Vca [3
S1 Capteur en option
Guide de câblage—installations traditionnelles
Câblage
Voir [remarques] ci-dessous
[1] Alimentation. Fournir un moyen de disjoncter et une protection contre les surcharges
si nécessaire.
[2] Retirez le cavalier pour les installations à 2 transformateurs.
[3] La connexion commune doit parvenir du transformateur de refroidissement en cas d’installation
à 2 transformateurs.

6
Thermopompe 1C/1CL
(pas de chauffage auxiliaire)
Rc Alimentation [1]
R [R + Rc reliés par cavalier]
O/B Valve d’inversion [4]
Y Contacteur compresseur
G Relais ventilateur
C Neutre 24Vca
S1 Capteur en option
Thermopompe 2C/1CL
(avec chauffage auxiliaire)
LDisp. surveillance équipement [5]
Aux/E Relais auxiliaire de chauffage (chauffage
2) / de chauffage d’urgence
Rc Alimentation [1]
R [R + Rc reliés par cavalier]
O/B Valve d’inversion [4]
Y Contacteur compresseur
G Relais ventilateur
C Neutre 24Vca
S1 Capteur en option
Thermopompe 2C/2CL
(pas de chauffage auxiliaire)
Y2 Relais compresseur 2
Rc Alimentation [1]
R [R + Rc reliés par cavalier]
O/B Valve d’inversion [4]
Y Relais compresseur 1
G Relais ventilateur
C Neutre 24Vca
S1 Capteur en option
Thermopompe 3C/2CL
(avec chauffage auxiliaire)
Y2 Relais compresseur 2
L Disp. surveillance équipement [5]
Aux/E Relais auxiliaire de chauffage (chauffage
2) / de chauffage d’urgence
Rc Alimentation [1]
R [R + Rc reliés par cavalier]
O/B Valve d’inversion [4]
Y Relais compresseur 1
G Relais ventilateur
C Neutre 24Vca
S1 Capteur en option
Guide de câblage—installations à thermopompe
Câblage
Voir [remarques] ci-dessous
[1] Alimentation. Fournir un moyen de disjoncter et une protection contre les surcharges
si nécessaire.
[4] O/B configurés pour commander comme O ou B dans la configuration d’installation.
[5] Thermopompe rénclenchée (continuellement alimentée lorsque le thermostat est réglé sur
Em. Heat ; surveillance installation lorsque configuré pour chauffage, climatisation ou arrêt).
C
K
RC
R
U1
U1
120 V c.a.
C
R
TRANSFORMATEUR
DU SYSTÈME
24
V c.a.
TRANSFORMATEUR
D'HUMIDIFICATEUR,
DÉSHUMIDIFICATEUR,
VENTILATION
THERMOSTAT
HUMIDIFICATEUR,
DÉSHUMIDIFICATEUR
OU VENTILATEUR
ÉLECTRIQUE
120 V c.a.
24
V c.a.
DÉSHUMIDIFICATION AVEC VENTILATEUR BASSE VITESSE
HUMIDIFICATEUR, DÉSHUMIDIFICATEUR OU
VENTILATEUR ÉLECTRIQUE
Raccordez le relais QAI du thermostat au ventilateur basse
vitesse pour commander la déshumidification à l’équipement.
Le relais du thermostat peut être réglé sur normalement ouvert
ou normalement fermé dans la configuration de l’installateur
du thermostat.
1
TRANSFORMATEUR
DU SYSTÈME
1
C
K
RC
R
U1
U1
C
R
THERMOSTAT
DÉSHUMIDIFICATION
AVEC VENTILATEUR
BASSE VITESSE
CAVALIER INSTALLÉ SUR
SITE ENTRE R ET U11
OU
120
V c.a.
24
V c.a.
REMARQUE : Les fiches techniques, disponibles sur customer.resideo.com,
incluent des schémas de câblage supplémentaires.

7
Après avoir réalisé la configuration de l’installateur, vous serez invité à vous
connecter à un réseau WiFi.
REMARQUE : Si vous sélectionnez No
(Non), le propriétaire pourra se connecter
ultérieurement au réseau WiFi. (Voir
« Connexion ultérieure au réseau WiFi »
à la page 10 ou dans le Guide de
l’utilisateur.) Le thermostat affiche son
écran d’accueil et la configuration du
thermostat est terminée.
1 Connectez-vous maintenant au réseau
WiFi.
1.1 Appuyez sur Yes (Oui). Le thermostat
détecte les réseaux WiFi disponibles.
1.2 Utilisez les boutons fléchés pour
défiler vers le haut/bas ou à gauche/
droite. Appuyez sur le nom du réseau
WiFi, puis sur Select (Sélectionner).
REMARQUE : Si le nom du réseau WiFi
est masqué, consultez « Connexion à un
réseau WiFi masqué » à la page 12.
1.3 À l’invite, appuyez sur l’écran
pour modifier le mot de passe (si
nécessaire).
1.4 Inscrivez le mot de passe.
Appuyez sur les boutons sou t
pour modifier la lettre ou le chiffre.
Appuyez sur le bouton pour passer
au caractère suivant, ou sur le bouton
pour passer au caractère
précédent.
Utilisez les boutons sou ten bas
pour modifier la casse de la lettre.
Appuyez sur Done (Terminé) lorsque
vous avez terminé.
1.5 L’écran indique si la connexion a
réussi. Appuyez sur Done (Terminé)
lorsque la connexion a réussi. Si la
connexion a échoué, l’écran indique la raison de l’échec. Voir « Échec de la
connexion » à la page 11. Suivez les instructions à l’écran pour essayer
de nouveau.
REMARQUE : Appuyez sur le bouton Help (Aide) pour obtenir plus
d’informations sur l’échec de la connexion.
Connexion au réseau Wi-Fi
M35345
Connect to a
Wi-Fi network now?
M35346
Delete Space
AC
M35347
Select Wi-Fi Network
Your Network
M35349
Finding Networks
Please Wait
M35350
Enter Password
Press Here to Edit
M35351
Connection
Successful
M35360

8
2 Le propriétaire doit posséder un compte Total Connect Comfort.
2.4 Demandez au propriétaire de se
rendre à mytotalconnectcomfort.
com et de suivre les instructions de
connexion ou de création de compte.
2.5 Appuyez le bouton tpour afficher la
MAC et CRC.
2.6 Notez l’adresse MAC et CRC du thermostat; elles seront nécessaires
durant l’inscription. Ou, référez-vous au Guide de l’utilisateur.
M35361A
Register at:
Honeywell.com/TCC
Modification du réglage de l’installateur et réalisation du test de
l’installateur
1 Touchez Menu.
2 Sélectionnez Installer Options (Options de
l’installateur).
3 Entrez le mot de passe (code de date)
et touchez Done (Terminé). Consultez la
rubrique « Trouvez le mot de passe » à la
page 9 pour trouver le code de date.
4 Sélectionnez Installer Setup (Configuration
de l’installateur) ou Installer Test (Test de
l’installateur).
5 Suivez les invites à l’écran pour
sélectionner les options de réglage
désirées ou pour effectuer un test de
l’équipement.
MCR33977
Enter password
0 0 0 0
MCR33976
Installer Options
MCR34015
Installer Setup
Installer Test
