INSTRUCTION MANUAL FOR CHIMNEY HOODS

HOTTE GUIDE D’UTILISATION

SCOPE OF INSTRUCTION MANUΑL

Dear Customer,

In the sections provided herein, there is necessary information which will enable you to use the

device efficiently and safely. Please, read these instructions carefully before installation of the

device

Section 1 Important points which must be observed before using the chimney

Section 2 Technical specifications of the chimney hood.

Section 3 Technical dimensions of the chimney hood

Section 4 Electrical diagram of the chimney hood.

Section 5 Information about installation connection of the chimney hood.

Section 6 Information about use of the chimney hood.

Section 7 Information about maintenance of the chimney hood.

THE DEVICE IS PRODUCED AS EARTHED.

DO NOT USE IT WITH UNEARTHED PLUG.

IMPORTANT PRECAUTIONS AND POINTS WHICH MUST BE OBSERVED

Section 1

1. The electrical and installation connections must be done by the service staff who is well-

informed of the subject;

2. The operating voltage is 220 –240 Volts. Do not operate the device in lower or higher

voltage.

3. Do not connect to the chimneys where the heating stove is connected, to the gas flue or to

the chimneys where the fire rises.

4. Plug the product into the socket where there is an earthed connection.

5. Fire catching food should not be cooked under the device.

6. Do not use other materials instead of aluminum filter in the device.

7. Do not plug into the socket without completion of the installation of the device.

8. Do not run the device without aluminum filter.

9. Do not touch the bulb of the device when it is left on for a long time..

10. Do not remove the aluminum filter when the device is running.

11. Do not turn off the device directly by plugging it out when it is running. Turn it off from

control panel.

12. The device should be cleaned periodically..

13. The height between the lower surface of the chimney hood and oven must be 65 cm for

electrical ovens, and 75 cm for gas-fired or mix ovens

14. Keep the packaging material away from the children because they may be dangerous for

them.

15. Run the chimney hood after the kettle or frying pan is put on the oven.

16. Run the chimney hood for 15 minutes more after the operation of cooking or frying is

finished in order to clean the air of the kitchen off the smell and vapor which appeared

during cooking..

17. Let some fresh air into environment when the chimney hood is running, especially, when it

is used in the same time with the gas-fired ovens.

18. Contact the nearest service if your device is failed to run with any reason.

19. Our Company may not be held responsible from the failures arising from use which is not

consistent with the cautions stated above.

TECHNICAL SPECIFICATIONS

Section 2

1. Chimney

2. Control panel

3. Body of the chimney hood

4. Aluminum filter

5. Illumination lamp

6. Glass

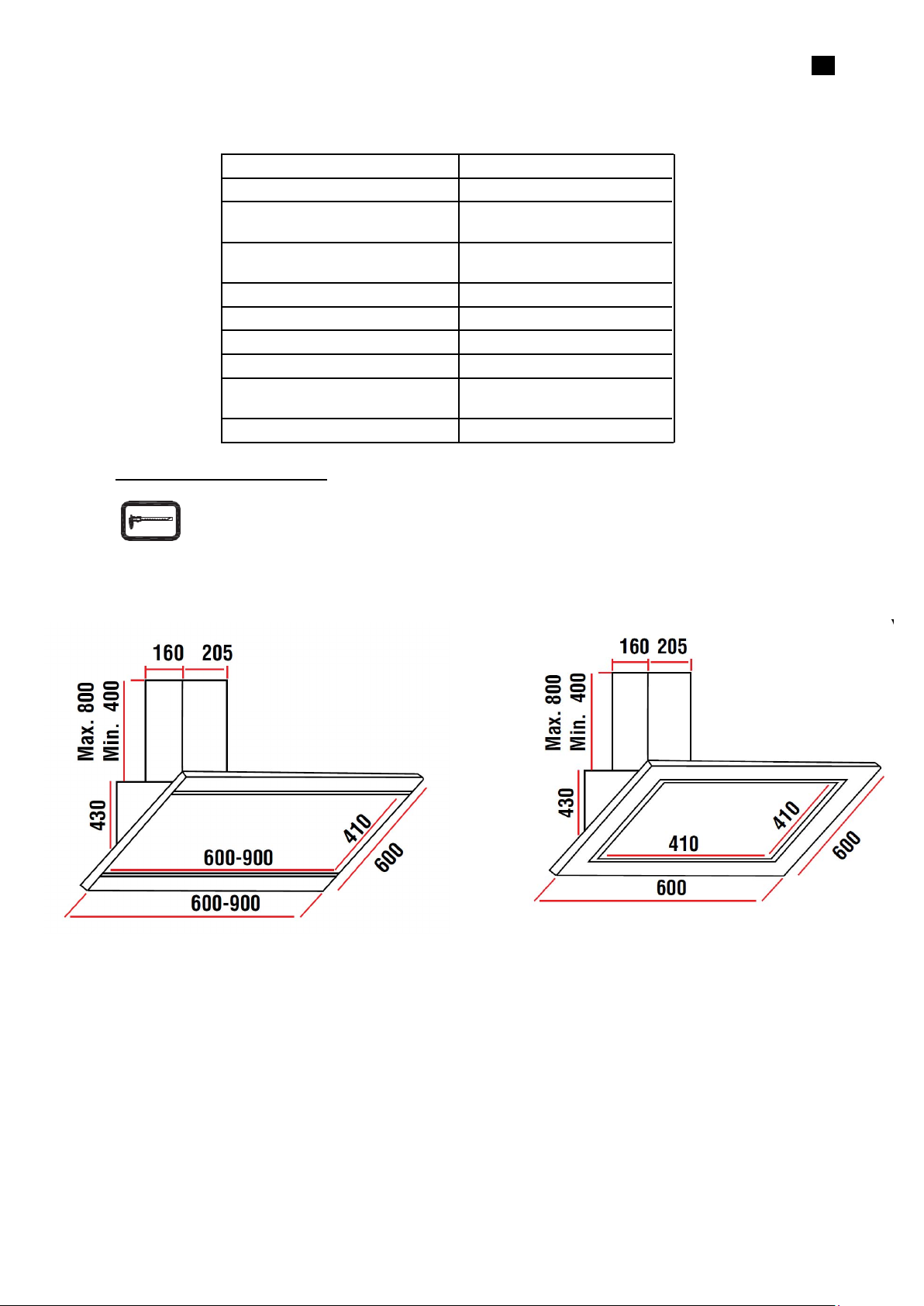

TECHNICAL SPECIFICATIONS OF THE CHIMNEY HOOD

LENGTH 600-900 mm

WIDTH 475 mm

HEIGHT Min. 706 mm Max 980

CONTROLLER TOUCH BUTTON

AIR SUCTION 600 m3

BULB POWER 1x2 W

MOTOR POWER 190W

TOTAL POWER 192 W

DIAMETER OF AIR OUTLET

PIPE 120 mm

SUPPLY VOLTAGE 220 –240 V 50Hz

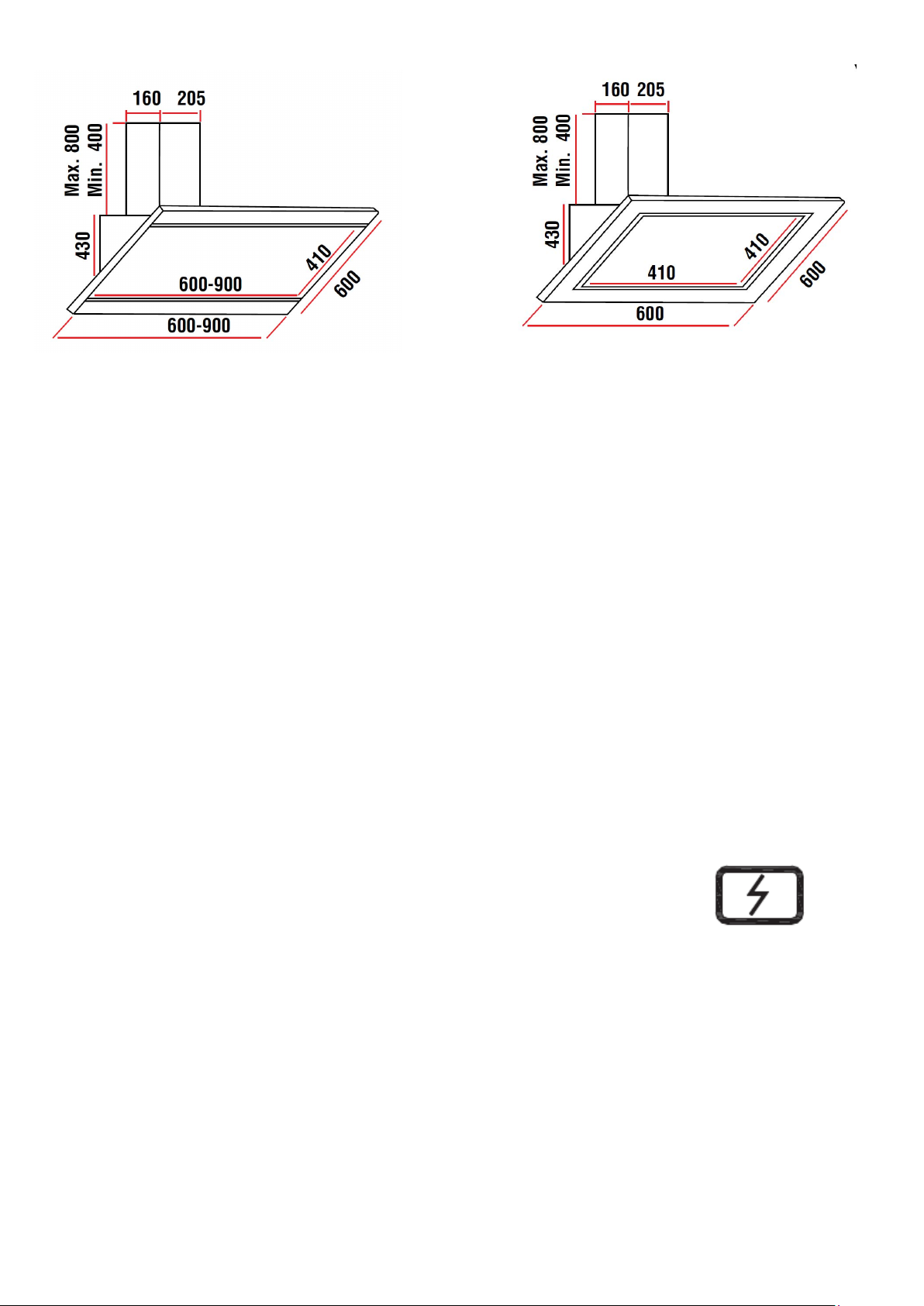

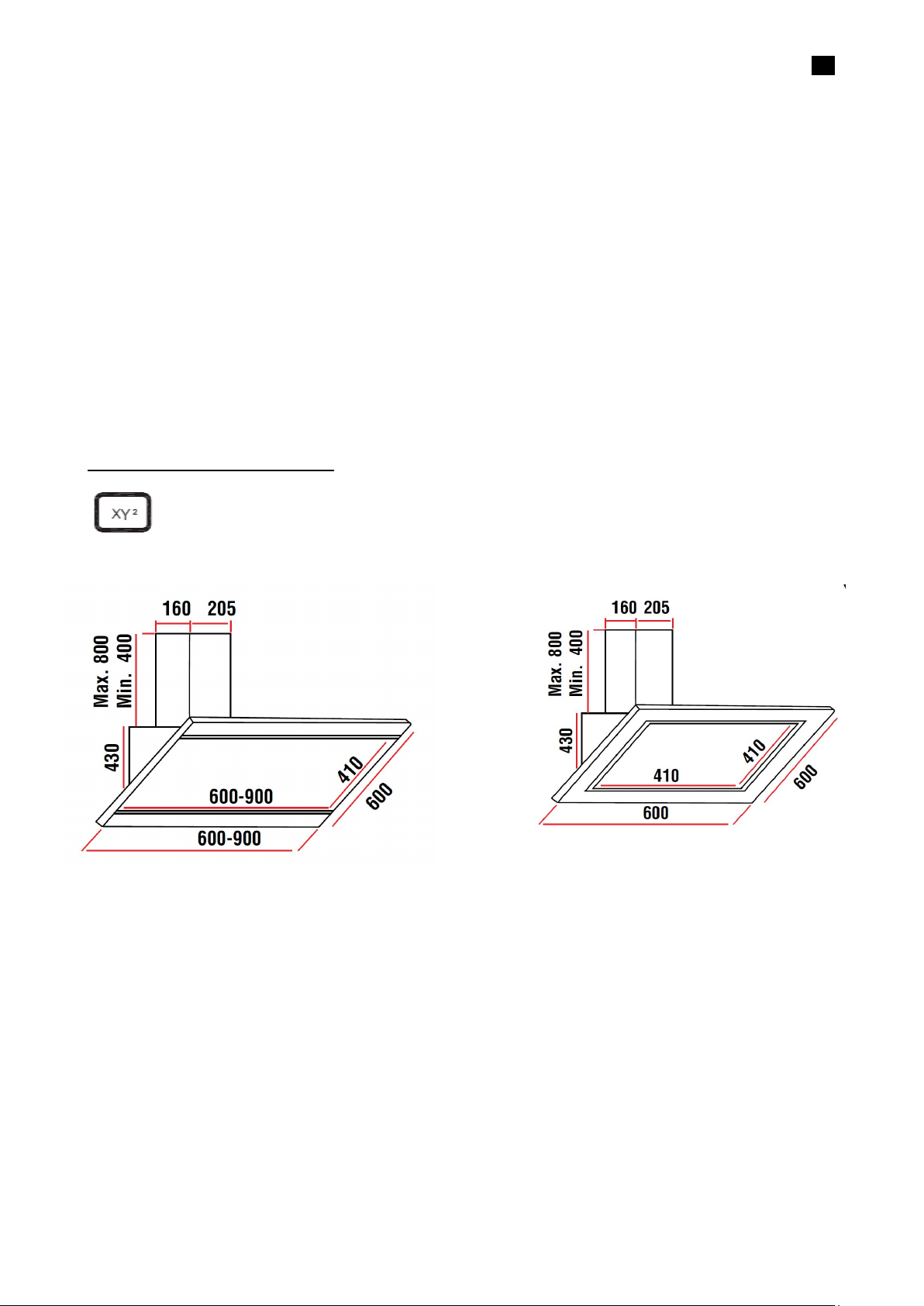

TECHNICAL DIMENSIONS

Section 3

Note: All dimensions are in mm.

HDP620GBX/1 HDP620IN/1

ELECTRICAL CONNECTION DIAGRAM

Section 4

Digital Touch Button Push Button

LCD Screen

INSTALLATION DIAGRAM

Section 5

1. Draw a straight line by a measuring stick starting from the surface of the oven to 700+280:

990 mm if you want to save a space of 700 mm between the oven and the lower surface of

the chimney hood. Align the drawn line to the right and left edges. Draw a 67,5 mm axis line

from aligned center to every two sides. Make a hole by 6 mm diameter electrical drill

through two drawn points. Penetrate the expansion bolt and install the hangers.

2. Doing installation of secondary chimney of the chimney hood: draw 75 mm line from the top

surface towards the lower section. Make sure that the line is equal to right and left parts.

Draw 50 mm line each at both sides of the line and, then, make a hole through these two

lines. Penetrate an 8 mm diameter expansion bolt and tighten until 2 mm space is left in-

between of a 2,5 diameter slat screw and the expansion bolt. Later, the product is mounted

on its place and the installation will be completed by installing the inner chimney.

The operation order:

1st operation: Installation of hanger

2nd operation: Installation of chimney connection metal sheet

3rd operation: Hanging the chimney hood

4th operation: Installation of lower chimney of the chimney hood

5th operation: Installation of inner chimney

6th operation: Making electrical connection

INSTALLATION :

INFORMATION ABOUT USE OF THE CHIMNEY HOOD

Section 6-1

On/Off Button: used to start and stop the motor. In the beginning, the motor runs in 2nd

cycle. The number of cycle is represented by bar levels and the rotation speed of the fan shown at

the left-side of the display.

Minus Button: the cycle of motor reduces until it reaches 1st cycle each time when it is pushed

if the motor is running. In addition, it is used to reduce the timer value. On the display, it is

represented by the number of bars and the number of rotation of the fan.

Plus Button: used to increase the cycle of motor each time when it is pushed until it

reaches the highest cycle level if the motor is running. In addition, it is used to reduce the timer

value. On the display, it is represented by the number of bars and the number of rotation of the

fan.

Shutdown Timer Button: a 15 minute starting timer value will be displayed and the clock icon

will flash for 5 times when this button is pushed while the motor is running. The clock icon will

be displayed until the timer value lapses. The motor will stop and the bulb will turn off, if it is on,

when the timer lapsed.

Alarm Timer Button: a 5 minute alarm timer will be displayed as starting timer on the

display and the bell icon will flash for 5 times when this button is pushed independent of whether or

not the motor is running. The bell icon will be displayed on the display until the timer time lapses.

The buzzer will ring for 20 seconds and the bell icon will flash when the timer lapsed. The buzzer

can be shut by pushing the alarm timer when it is ringing.

Being valid for both of them; the timer value can be adjusted to any value in-between of 1 minute

and 9 hour 59 minutes by pushing MINUS or PLUS buttons while flashing. The timer value will

increase or decrease very quickly when the MINUS or PLUS buttons are held pushed. The current

value of the timer will be displayed on the display when the timer button is pushed while the timer

is set. The started timer button is pushed one more time and it will be reduced until the timer

becomes zero by pushing MINUS button if the started timer is needed to be cancelled.

Bulb Button: used to turn on and off the bulb. The bulb will appear at the right-side of the

display while it is on.

Boost Adjusting: pressing the PLUS button one more time while the motor is running with the

highest cycle will let to enter into a boost mode. In the boost mode, the motor will pass to a next

lower cycle in every 3 minute lapse and will rotate in 2nd cycle continuously by getting out from

boost mode. The TURBO icon will flash on the display while in boost mode. The boost mode will

be exited if the cycle of the motor is changed.

Filter Warning: the (CLEAN FILTER) message which expresses that the filter should be

cleaned will appear on the display when the motor runs for 60 hours. The beep sound will be heard

and the (CLEAN FILTER) message will appear for 1,5 seconds more when the M.on/off button is

held pressed for 4 seconds.

Power On: the clock which is valid when the power failure occurred will be brought on the

power on, and the operation will continue in clock adjusting mode.

Adjusting the Clock: pressing the MINUS and the PLUS button in the same moment will let to

enter into a clock adjusting mode. During clock adjustment, a triangular icon in the right midst of

the clock will flash on the display. The clock is adjusted by MINUS and PLUS buttons. The clock

adjusting mode will be exited if any other button is pushed other than MINUS and PLUS buttons.

Returning to Factory Settings

A beep sound will be heard and the (Fac) message will appear on the display when the M. on/off,

MINUS and PLUS buttons are kept pushed for 4 seconds in the same moment, and the factory

settings are returned.

The Factory Settings

RGB Display Lightening Color: Red-100, Green-100, Blue-100

Display Lightening: ON

Click (the key sound): ON

Bulb Option: ON

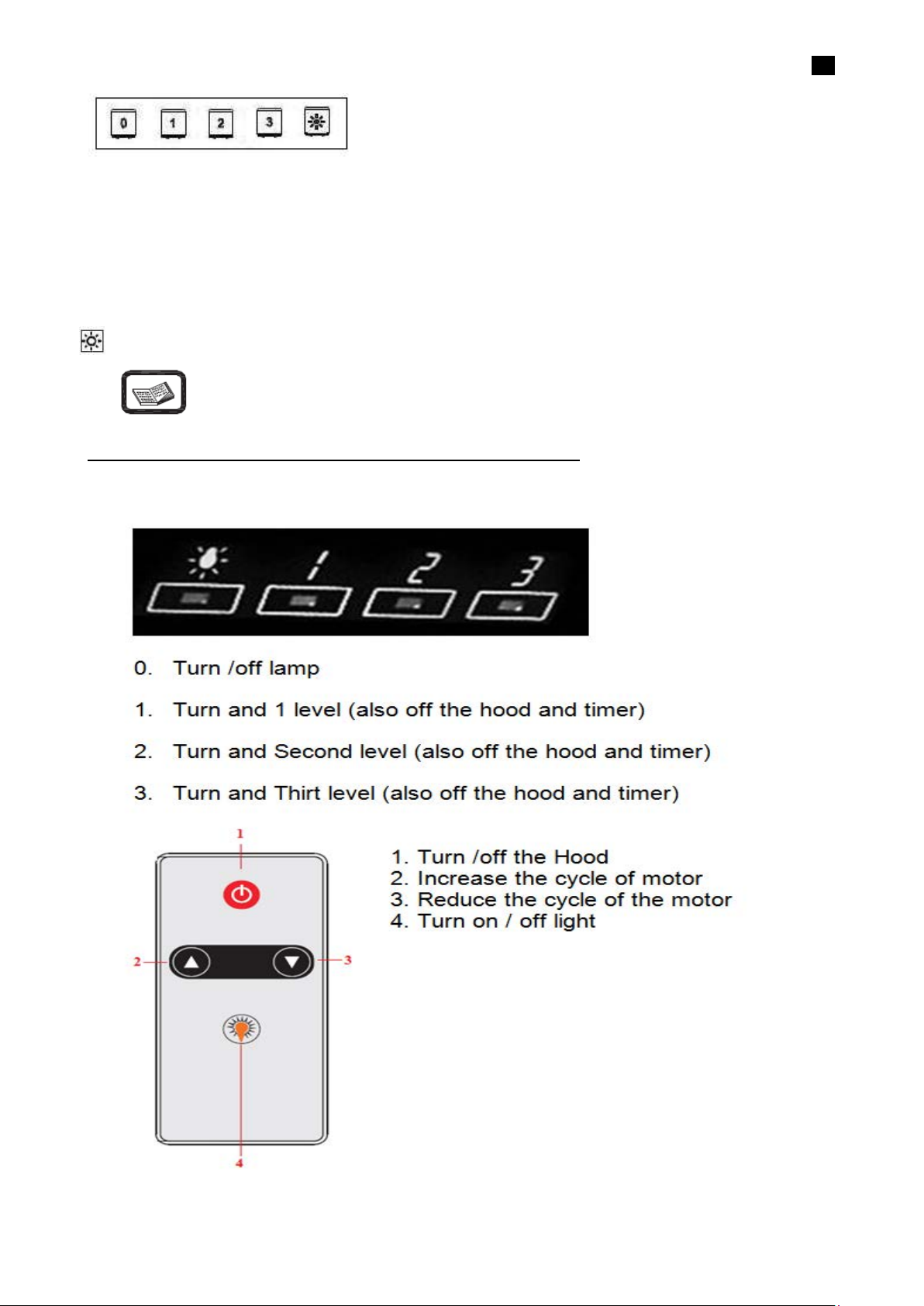

Section 6-2

PUSH BUTTON SWITCH USING INFORMATION

The functions of the buttons are as follows:

0. Off

1. Mild ventilation

2. Medium ventilation

3. Strong ventilation

Note: While cooking food, push the buttons 1 or 2. For frying or similar meals, use 3.

0 : Stop the engine

1 : Powering the first level

2 : Powering the second level

3 : Powering the third level

: On and off button of lamp

Section 6-3

INFORMATION ABOUT USE OF TOUCH-OPERATED SWITCH

INFORMATION ABOUT MAINTENANCE

Section 7-1

Plug out the product, or turn off the power switch, or loosen or turn off the safety fuse supplying the

chimney hood, before starting maintenance operation.

Aluminum Filter

This filter is used to catch the oil particles in the air and, thus, it will be blocked after a period of

time which will change depending on the frequency of use of the device. We recommend that this

filter is cleaned once a month at most to make sure that the device does not pose a danger. For

this operation, firstly, remove the aluminum filter. Wash the filters with liquid washing agent and

flush, and mount it on its place after drying. The change in color may be observed as the aluminum

filters are washed. This is normal and there is no need to replace the filters. It is also possible to

wash the aluminum filter in the dishwashing machine.

Removing Aluminum Filter

1. Push the lock of the aluminum filter forward.

2. Then, slightly lower it downwards and push forward. Otherwise, the filter can be defected.

Wash the aluminum filter and mount it again into its place by applying the steps mentioned

above in reverse.

Carbon filter (it is for flueless use)

This filter removes the cooking smell. It cleans the circulating air within the kitchen in case there is

no possibility to use chimney. Physical life of the carbon filter of the device will expire depending on

the frequency of use and mode of cooking, and that of aluminum filter will expire depending on the

cleaning regularly.

In usual use, it should be replaced once in every 4 months at most.

Removing Carbon Filter:

1. Remove the aluminum filter.

2. To remove the carbon filter, turn it to the left and pull it towards yourself.

3. Mount a new carbon filter.

4. Mount the aluminum filters.

Section 7-2

Use soft cloth wetted with water to clean the exterior surface of the chimney hood. Never use

abrasive and scratching products for cleaning. The cloth must be applied in the same direction with

the brush in order to avoid scratching of the steel drum. The bulb glasses must not be removed

during cleaning.

CAUTION!

You may cause fire if you do not observe the rules pertaining to cleaning and replacing the filters of

the chimney hood.

Replacing the Bulb

There are 2 pieces of 25 W halogen bulbs on the chimney hood. First of all, plug out the product,

or turn off the power switch, or loosen or turn off the safety fuse supplying the chimney hood to

replace the bulb. Slightly press on the connecting tabs existing on the cover of the halogen bulb

with a thin tip screwdriver and push them downward. Hold the cover carefully not to let it drop down

when performing this operation. Slightly push the cover by aligning the tabs to the cavities on bulb

hole after the bulb is replaced. It is recommended that the new bulb is fixed with cloth. It is because

of fact that the life of the bulb will expire in 1 day when the halogen bulbs are touched with bare

hand.

CAUTION!

Touch the bulb only when you will replace it. The life of bulb will expire after one day when the

halogen bulb is touched when it is not broken.

Firstly, disconnect the electricity of the chimney hood and dismantle it if you need it to be

transported. Carry it in its original box, if possible, and observe the transportation signs put on the

box. If no original box, make sure that the product is packed so that it would protect from any

damage.

We kindly ask you to observe following recommendations:

1. Make sure that the Warranty Certificate is endorsed by the Authorized Seller when the

product is received.

2. Use the product in accordance with the principles provided in the instructions for use.

3. Ask for the “technician identity card” from the technician who came for the technical service.

Chers Utilisateurs,

Nous vous remercions pour votre choix de produit. Afin de pouvoir utiliser votre hotte en sécurité et

de manière efficace pour une longue durée, le bon montage de ce dernier est indispensable, nous

vous conseillons de lire attentivement le mode d’emploi avant son utilisation.

1) PROCEDURE A SUIVRE AVANT L’UTILISATION

1. Brancher votre hotte sur une prise de terre 220 V « LE FOURNISSERUR NE SERA EN AUCUN

CAS RESPONSABLE SI DES DEFAILLANCES SE PRESENTES EN RAISON D’UNE

MAUVAISE UTILISATION »

2. Prévoyez la sortie de la hotte au tuyau de cheminée, comme pour la connexion de la chaudière, et

le chauffe-eau.

3. Assurez vous que les boutons sur le panneau de la hotte soit en position fermée avant le

branchement de ce dernier.

4. Placer l’ampoule en ouvrant le boitier à filtre en aluminium placé sous la hotte

5. Effectuer le montage de votre hotte à l’aide du schéma fournit dans l’emballage.

6. La distance préconisée entre la plaque à trou (filtre) de votre hotte et de votre gazinière doit être

au minimum 75 cm et 65 cm pour les fours électriques.

7. Votre hotte a été conçue de manière à l’utiliser avec ou sans connexion de tuyau pour cheminée.

1) UTILISATION AVEC TUYAU DE CHEMINEE

Sur votre hotte se trouve une sortie d’air. Les trous de sortie d’air sont de 12 cm de diamètre et sont

connectés au tuyau de cheminée à l’aide d’un tuyau en aluminium. Les précautions doivent être

prises pour les tuyaux verticaux afin d’éviter l’entrée d’eau de pluie. Dans le cas d’une défaillance

due à cette raison, la garantie de votre hotte ne sera pas valable. A cet égard, il est recommandé

d’utiliser un tuyau d’un diamètre de 120mm. Plus votre tuyau sera court et sans angle, plus votre

hotte sera efficace.

2) UTILISATION SANS TUYAU DE CHEMINEE

Important: Si toutefois l’utilisation se fait sans tuyau de cheminée vous pouvez vous procurer un

filtre en carbone auprès de nos services compétents.

Vous pouvez remplacer le filtre par le FİLTRE EN CARBONE délivré par le service en retirant le

boitier à filtre en appuyant sur les poignées. Votre hotte est donc prête à fonctionner.

4) MONTAGE DE LA HOTTE

Afin de servir d’exemple, vous pouvez marquer d’un point les points de fixation avant ou arrière et

les points de fixation du tuyau de cheminée à l’ endroit où vous souhaitez monter votre hotte.

Figure 1: Vider la sortie du tuyau de cheminée. Pour la connexion supérieure utiliser 4 vis 3,5x16

YHB pour le montage de la hotte sur le placard de cuisine.

Enfoncer les 2 chevilles de 8 mm fournis au mur en forant à l’aide d’une perceuse 2 trous de

diamètre 7.8mm et de profondeur 45 mm.

Visser les éléments de montage (forme L) dans les trous en assurant un espace de 10 mm.

Figure 2: Monter la hotte de haut en bas par son placement de montage se trouvant derrière, et la

fixer en vissant les vis en forme de L.

Assurez vous de la résistance du mur, dans le cas contraire le mur ne pourra pas supporter la hotte.

Finaliser le montage de la hotte et y connectant le tuyau en aluminium en forme de spirale.

Après réalisation du montage, retirer les couches en aluminium présentes sur les produits en inox.

La durée de vie est de 10 ans

5) BRANCHEMENT ELECTRIQUE

Alimenter la prise terre de votre hotte de manière que sa longueur soit suffisante.

Les boutons de fonction sont les suivants :

0 Eteindre

1 Aération simple

2 Aération moyenne

3 Aération rapide

Important: pendant une cuisson nous vous conseillons d’utiliser les boutons 1 et 2 et pendant les

cuissons de fritures positionnez sur 3.

Bouton de fonction

0 : Arrêter le moteur

1 : marche/arrêt 1er degré

2 : marche/arrêt 2ème degré

3 : marche/arrêt 3ème degré

: Bouton ampoule

6) FILTRE ALUMINIUM

Le boitier à filtre aspire les éclaboussures d’huile. Ce filtre risque de devenir gras au fil de son

utilisation. Dans ce cas, le filtre peut être nettoyé à l’aide de produit et d’eau tiède ou bien peut être

lavé dans le lave-vaisselle et replacer après séchage

7) FILTRE EN CARBONE (utilisation sans tuyau)

Le filtre en carbone a été conçu de manière à absorber les odeurs et doit être remplacé en moyenne

tous les 4 mois. Le FİLTRE ACTİF EN CARBONE ne peut être lavé et réutilisé.

Important: les filtres de remplacement peuvent être fournis par nos services compétents

.8) LES RECOMMANDATIONS

• Ne pas changer le filtre de la hotte pendant son fonctionnement

• Si vous placez des casseroles sur les plaques à gaz, allumer la hotte pendant l’utilisation.

• Assurer son transport et sa manipulation en tenant compte des figures d’utilisation placées sur son

emballage, le protéger contre l’eau, l’humidité et les chocs.

• Apres avoir retiré la hotte de son emballage, veillez à ne pas le laisser à la portée des enfants et

jeter aux déchets pour recyclage.

• Si vous constater un disfonctionnement de l’appareil, ne pas essayer de le réparer, prévenir un

technicien compétent de nos services.

9) PENDANT LE MONTAGE ET UTILISATIN DE L’APPAREIL

İNFORMATİONS IMPORTANTES

1) Prêter attention aux petites pièces pouvant tomber dans la hotte et induire un disfonctionnement

du moteur.

2) Utiliser un tuyau pour la sortie d’air en aluminium au lieu d’un tuyau en plastique, placer un

couvercle sur la sortie du tuyau afin d’éviter l’entrée des déchets.

3) Faire attention aux éclaboussures d’huiles et nourritures.

4) Ne pas oublier les casseroles sur la plaque de cuisson pendant son fonctionnement.

5) Veillez à nettoyer votre filtre gras et si besoin le remplacer.

6) Si la signature du consommateur n’est pas présente sur le certificat de garantie, et si le certificat

est délivré de manière fausse, nous ne pourrons protéger nos droits légales, et même si le produit est

sous garantie nous aurons le droit de ne pas l’accepter.

7) Les produits sans certificat de garantie ne pourront être considérés sous garantie.

8) Le nettoyage du filtre en aluminium doit se faire tous les 2 mois..

10) INDICATIONS IMPORTANTES

En cas de disfonctionnement du à un incendie, nous ne sommes pas responsable des causes, dans ce

cas la garantie ne fonctionnera pas.

Suggestions pour résolution de problèmes

Verifier le branchement

électrique (cf. article 2

sécurité), prise terre de

220V

Vérifier clé moteur (elle

doit être allumée)

Vérifier clé ampoule

(elle doit être allumée)

Vérifier le filtre

aluminium (nettoyer 1

fois par mois en

moyenne)

Contrôler les ampoules (

elles doivent êtres

résistantes)

Contrôler la sortie d’air

du tuyau ( rien ne doit

gêner sa sortie)

Vérifier le filtre carbone

( si cas de filtre en

carbone, remplacer 1

fois tous les 3 mois en

moyenne)

La hotte ne

fonctionne pas

L’ampoule de

fonctionne pas

La hotte aspire

très peu

L’air n’est pas

dégagé (milieu

sans tuyau)

Problèmes et suggestions pour résoudre les problèmes:

Si votre appareil ne fonctionne pas:

Avant de contacter nos services:

Vérifier que votre appareil est bien branché sur une prise correcte et assurez-vous qu’il n’y pas

problème de tension.

Ne pas faire de fausses manipulations pouvant endommager l’appareil. Avant de contacter votre

service vérifier la hotte en fonction du tableau 1. Si le problème persiste, contacter votre vendeur ou

un technicien compétent.

Important: La liste de services à contacter est fournie avec l’appareil.

Service et pièces de rechanges:

Votre vendeur et le service peuvent vous fournir les pièces de rechanges sur demande. La liste des

services à contacter est fournie avec l’appareil. Utiliser les codes produits pour formuler une

commande. L’étiquette du produit est placée sur le filtre en aluminium.

11) INFORMATIONS TECHNIQUES

600-900 mm

475 mm Max 980Min. 706 mm

DIGITAL BUTTON

600 m3

1x2 W

190W

192 W

120 mm

220 –240 V 50Hz

HECH616/4X HECH916/4X

LONGUEUR

LARGEUR

LA TAILLE

MANETTE

ASPIRATION D'AIR

PUISSANCE D'AMPOULE

PUISSANCE DU MOTEUR

POUVOIR TOTAL

DIAMÈTRE DU TUYAU DE

SORTIE D'AIR

TENSION D'ALIMENTATION

لﺎﺠﻣتﺎﻤﯿﻠﻌﺘﻟا ﻞﯿﻟدا يﺰﯾﺰﻋﻒﯾﺮﺤﻟ،

ماﺪﺨﺘﺳا ﻦﻣ ﻚﻨﻜﻤﺗ فﻮﺳ ﻲﺘﻟا ﺔﻣزﻼﻟا تﺎﻣﻮﻠﻌﻤﻟا كﺎﻨھ ،ﺎﻨھ ﺔﻣﺪﻘﻤﻟا مﺎﺴﻗﻷا ﻲﻓنﺎﻣأو ةءﺎﻔﻜﺑ زﺎﮭﺠﻟا.ﺖﯿﺒﺜﺗ ﻞﺒﻗ ﺔﯾﺎﻨﻌﺑ تﺎﻤﯿﻠﻌﺘﻟا هﺬھ ةءاﺮﻗ ﻰﺟﺮﯾﻟازﺎﮭﺠ

ﻢﺴﻘﻟا1ﺔﻨﺧﺪﻤﻟا ماﺪﺨﺘﺳا ﻞﺒﻗ ﺎﮭﺗﺎﻋاﺮﻣ ﺐﺠﯾ ﻲﺘﻟا ﺔﻣﺎﮭﻟا طﺎﻘﻨﻟا

ﻢﺴﻘﻟا2 ﺔﯿﻨﻔﻟا تﺎﻔﺻاﻮﻤﻟاﻟﺔﻨﺧﺪﻤﻠ.

ﻢﺴﻘﻟا3 ﺔﯿﻨﻔﻟا دﺎﻌﺑﻷاﻟﺔﻨﺧﺪﻤﻠ

ﻢﺴﻘﻟا4ﻲﺋﺎﺑﺮﮭﻜﻟا ﻢﺳﺮﻟاﻟﺔﻨﺧﺪﻤﻠ

ﻢﺴﻘﻟا5 لﻮﺣ تﺎﻣﻮﻠﻌﻣو ﺖﯿﺒﺜﺗﺐﯿﻛﺮﺗاﺔﻨﺧﺪﻤﻟ

ﻢﺴﻘﻟا6 ماﺪﺨﺘﺳا لﻮﺣ تﺎﻣﻮﻠﻌﻣاﺔﻨﺧﺪﻤﻟ

ﻢﺴﻘﻟا7 ﺔﻧﺎﯿﺻ ﻦﻋ تﺎﻣﻮﻠﻌﻣاﺔﻨﺧﺪﻤﻟ

ﺎﮭﺗﺎﻋاﺮﻣ ﺐﺠﯾ ﻲﺘﻟا ﺔﻣﺎﮭﻟا طﺎﻘﻨﻟاو تﺎطﺎﯿﺘﺣﻻا

ﻢﺴﻘﻟا1 1. ﺔﻣﺪﺨﻟا ﻲﻔظﻮﻣ ﻞﺒﻗ ﻦﻣ ﺐﯿﻛﺮﺘﻟا و ءﺎﺑﺮﮭﻜﻟا ﻞﯿﺻﻮﺗ ﻢﺘﯾ نأ ﺐﺠﯾ ﻦﯿﻤﻠﻤﻟااﺪﯿﺟﺑ؛عﻮﺿﻮﻤﻟﺎ

2.ﻞﯿﻐﺸﺘﻟا ﺔﻗﺎط220-240ﺖﻟﻮﻓ. زﺎﮭﺠﻟا ﻞﯿﻐﺸﺘﺑ ﻢﻘﺗ ﻻ ﻰﻠﻋلﺪﻌﻣﺔﻗﺎطﺔﯿﺋﺎﺑﺮﮭﻛرﻮﻛﺬﻤﻟا ﻦﻣ ﺮﺜﻛأ وأ ﻞﻗا.

3. ﻻﺲﻤﻠﺗ ﻦﺧاﺪﻤﻟا نﻮﻜﯾ ﺎﻣﺪﻨﻋﺔﺌﻓﺪﺘﻟا ﺪﻗﻮﻣﺑ ﻞﺼﺘﻣ زﺎﻐﻟا ﻦﺧاﺪﻤواﺔﻌﻓﺮﺘﻣ رﺎﻨﻟا نﻮﻜﺗ ﺎﻣﺪﻨﻋ

.4ﺻﻮﺘﺑ ﻢﻗﻞﯿ ﻲﻓ ﺞﺘﻨﻤﻟاءﺎﺑﺮﮭﻛ ﺲﺑﺎﻗﻲﺿرأ.

5.مﺎﻌﻄﻟا ﻲﮭط ﻲﻐﺒﻨﯾ ﻻرﺎﻨﻟا ﮫﻠﺼﺗ يﺬﻟازﺎﮭﺠﻟا ﺖﺤﺗ.

6. ﻻا ﺐﺠﯾ ﻻﺪﺑ ىﺮﺧأ داﻮﻣ مﺪﺨﺘﺳﻦﻋةﺎﻔﺼﻣزﺎﮭﺠﻟا ﻲﻓ مﻮﯿﻨﻣﻮﻟﻷا.

7. ﻞﯿﺻﻮﺘﺑ ﻢﻘﺗ ﻻﻟا ﻲﻓ زﺎﮭﺠﻟاﺎﺑﺮﮭﻛ ﺲﺑﺎﻘ ﻞﺒﻗ ﻲﺋزﺎﮭﺠﻟا ﺐﯿﻛﺮﺗ ﻦﻣ ءﺎﮭﺘﻧﻻا.

زﺎﮭﺠﻟا جﺎﺘﻧإ ﻢﺘﯾ نﻮﻜﯿﻟﻲﺿرا

ﻊﻣ ﮫﻣﺪﺨﺘﺴﺗ ﻻءﺎﺑﺮﮭﻛ ﺲﺑﺎﻗﻲﺿرا ﺮﯿﻏ

8. نود زﺎﮭﺠﻟا ﻞﯿﻐﺸﺘﺑ ﻢﻘﺗ ﻻةﺎﻔﺼﻣمﻮﯿﻨﻣﻮﻟﻷا.

9. ﺲﻤﻠﺗ ﻻحﺎﺒﺼﻣ ﺔﻠﯾﻮط ةﺮﺘﻔﻟ ﮫﻛﺮﺗ ﻢﺘﯾ ﺎﻣﺪﻨﻋ زﺎﮭﺠﻟا.

.10 ﺔﻟازﺈﺑ ﻢﻘﺗ ﻻﺔﯾﺎﻔﺻﻞﯿﻐﺸﺘﻟا ﺪﯿﻗ زﺎﮭﺠﻟا نﻮﻜﯾ ﺎﻣﺪﻨﻋ مﻮﯿﻨﻣﻮﻟﻷا

. .11 ﻖﯾﺮط ﻦﻋ ةﺮﺷﺎﺒﻣ زﺎﮭﺠﻟا ﻞﯿﻐﺸﺗ فﺎﻘﯾﺈﺑ ﻢﻘﺗ ﻻﺲﺑﺎﻘﻟا ﻦﻣ ﮫﺒﺤﺳﺪﻨﻋ ﻲﻓ نﻮﻜﯾ ﺎﻣلﺎﻐﺘﺷا.ﺐﺠﯾ ﻞﺑ ﮫﻠﯿﻐﺸﺗ فﺎﻘﯾإ

ﻦﻣﻢﻜﺤﺘﻟا ﺔﺣﻮﻟ

. .12يرود ﻞﻜﺸﺑ زﺎﮭﺠﻟا ﻒﯿﻈﻨﺗ ﺐﺠﯾ.. .13 ﻲﻠﻔﺴﻟا ﺢﻄﺴﻟا ﻦﯿﺑ عﺎﻔﺗرﻻا نﻮﻜﯾ نأ ﺐﺠﯾو ﺔﻨﺧﺪﻤﻟا ءﺎﻄﻏ ﻦﻣﻟا نﺮﻔ65 ﻢﺳ ﺔﻟﺎﺣ ﻲﻓ و ،ﺔﯿﺋﺎﺑﺮﮭﻜﻟا ناﺮﻓﻷا75

وأ زﺎﻐﻟﺎﺑ ﻞﻤﻌﺗ ﻲﺘﻟا ناﺮﻓﻸﻟ ﻢﺳﺔﻄﻠﺘﺨﻤﻟا

.14ةﺮﻄﺧ نﻮﻜﺗ ﺪﻗ ﺎﮭﻧﻷ لﺎﻔطﻷا ﻦﻋ اﺪﯿﻌﺑ ﻒﯿﻠﻐﺘﻟا داﻮﻣ ﻰﻠﻋ ﻆﻓﺎﺣﻢﮭﯿﻠﻋ .15ا ﻰﻠﻋ ةﻼﻘﻤﻟا وأ نﺮﻔﻟا ﻊﺿو ﺪﻌﺑ ﺔﻨﺧﺪﻤﻟا ﻞﯿﻐﺸﺘﺑ ﻢﻗرﺎﻨﻟا. .16 ةﺪﻤﻟ ﺔﻨﺧﺪﻤﻟا ﻞﯿﻐﺸﺘﺑ ﻢﻗ15 ﺪﻌﺑ ﺔﻘﯿﻗد ﺔﯿﻠﻤﻋ ﻦﻣ ءﺎﮭﺘﻧﻻاﻲﻠﻘﻟا وأ ﻲﮭﻄﻟا ﻦﻣ ءاﻮﮭﻟا ﻒﯿﻈﻨﺗ ﻞﺟأ ﻦﻣﻟا ﺔﺤﺋاﺮ

وﻟا رﺎﺨﺒﻠﻟاناﺬﺮﮭظ اﮭﻄﻟا ءﺎﻨﺛأﻲ

.. .17 حﺎﻤﺴﻟا لﻮﺧﺪﺑءاﻮﮭﻟا ﻲﻘﻨﻟاجرﺎﺨﻟا ﻦﻣﺔﻨﺧﺪﻤﻟا نﻮﻜﺗ لﺎﺣ ﻲﻓا ﺪﯿﻗﻞﻤﻌﻟﺎﻣﺪﻨﻋ ،ﺎﺻﻮﺼﺧو ،ﺗ ﺲﻔﻧ ﻲﻓ مﺪﺨﺘﺴ

ﻞﻤﻌﺗ ناﺮﻓأ ﻊﻣ ﺖﻗﻮﻟازﺎﻐﻟﺎﺑ

. 18. بﺮﻗﺄﺑ ﻞﺼﺗا ﺰﻛﺮﻣﻣﺪﺧتﺎبﺎﺒﺳﻷا ﻦﻣ ﺐﺒﺳ يﻷ زﺎﮭﺠﻟا ﻞﯿﻐﺸﺗ ﻲﻓ ﺖﻠﺸﻓ اذإ. 19. ماﺪﺨﺘﺳﻻا ﻦﻋ ﺔﻤﺟﺎﻨﻟا تﺎﻗﺎﻔﺧﻹا ﻦﻋ ﺔﻟوﺆﺴﻣ ﺎﻨﺘﻛﺮﺷ نﻮﻜﺗ ﻻ ﺪﻗﻊﻣ ﻖﻔﺘﯾ ﺎﻣ ﺮﯿﻏهﻼﻋأ ةرﻮﻛﺬﻤﻟا تاﺮﯾﺬﺤﺘﻟا.

ﺔﯿﻨﻔﻟا تﺎﻔﺻاﻮﻤﻟا

ﻢﺴﻘﻟا2
