Hozelock cyprio Vorton User manual

READ INSTRUCTIONS CARE ULLY BE ORE USE.

LIRE ATTENTIVEMENT LES INSTRUCTIONS AVANT L’UTILISATION.

LESEN SIE DIE ANWEISUNGEN VOR GEBRAUCH SORG ÄLTIG DURCH.

LEGGERE ATTENTAMENTE LE ISTRUZIONI D’USO PRIMA DELL’UTILIZZO.

LEA LAS INSTRUCCIONES CUIDADOSAMENTE ANTES DEL USO.

LEES AANDACHTIG DE GEBRUIKSAANWIJZING VOOR GEBRUIK DOOR.

LÄS INSTRUKTIONERNA NOGGRANT ÖRE ANVÄNDNING.

LUE OHJEET HUOLELLISESTI ENNEN KÄYTTÖÄ.

LES BRUKSANVISNINGEN NØYE ØR ILTERET TAS I BRUK.

LÆS VEJLEDNINGEN OMHYGGELIGT IGENNEM ØR BRUG.

LEIA AS INSTRUÇÖES ANTES DE USAR.

PRZED U…YCIEM ALE…Y DOK¿AD IE ZAPOZ A∏ SI≈ Z I IEJSZ√ I STRUKCJ√

Vorton

Ultra Violet Clarifier

1551

1553

1555

ig. 1

This Vorton Ultra Violet

Clarifier is electrically operated

and designed to work with an

existing pond filtration system.

Typically this should consist of a

mechanical and biological filter, filter

pump and connecting hose. The unit

is only suitable for outside use.

ATTE TIO - UV CAUTIO

Caution - Exposure to Ultra Violet

(UV) radiation can be dangerous and

cause damage to eyes and skin.

Under no circumstances should any

attempt be made to gain access to

the lamp when the unit is switched

on. When switched on, the lamp can

be checked for operation by looking

for a bluish glow from the

translucent hosetails.

1. WAR I G: SAFETY A D

ELECTRICAL CO ECTIO S

1.1 Always disconnect the electricity

supply before starting to handle,

maintain, repair or install any

equipment in the pond.

1.2 The clear tube inside the unit is

made from quartz glass and care

should be taken during installation

and maintenance. We recommend

the use of eye protection and

suitable gloves.

1.3 The Vorton UVC is weatherproof but

not submersible. Position the unit

horizontally near the pond but not

where it can fall into the water or

become waterlogged.

1.4 Important: This product is designed

to be permanently wired to the

mains supply. or connection to the

mains supply use only 3-core cable

(ref HO5 RN- ). This has a minimum

copper cross-section of 0.75mm2with

Polycloroprene-Rubber insulation.

The termination to the mains supply

should be:

a) Permanent.

b) Inside a dry weatherproof

enclosure.

c) Through a double pole switched

fused spur with a minimum contact

gap of 3mm-(disconnector) to BS

3676.

d) itted with a 3 or 5 amp fuse.

1.5 Exposed cable runs should be

sensibly positioned and protected by

armoured conduit, especially if there

is a risk of contact with gardening

equipment such as forks and

lawnmowers, or children and

domestic animals.

1.6 A 10mA or 30mA Residual Current

Device (RCD) MUST be fitted to the

mains supply.

1.7 The installation must conform to the

national and local wiring regulations

which could include the use of

plastic or metal conduit to protect

the cable. CO SULT A QUALIFIED

ELECTRICIA OR LOCAL AUTHORITY

IF I A Y DOUBT ABOUT WIRI G TO

THE MAI S SUPPLY.

1.8 Protect from frost. In cold winter

weather (when fish are inactive and

algae growth ceases) the unit may

be switched off. It should then be

removed, drained of water and

stored in a dry, frost-protected area.

2 GE ERAL GUIDA CE

2.1 Performance - We recommend that

for maximum performance this

product should be used with a

Hozelock Cyprio filter pump and

filter. The unit should be run 24

hours a day throughout the season.

ailure to do this may result in green

water and will invalidate the

Clearwater Guarantee.

2.2 low Rate - or best results the

entire contents of the pond should

pass through the Vorton UVC every

11/2 - 21/2 hours. We recommend

that your pump is sized to supply the

required flow rate against the full

hydraulic head (the vertical distance

between the pond water surface and

filter inlet, plus an allowance of 0.6-

0.9m, (2-3ft), for hose friction losses).

2.3 Pressure Rating - All Vorton UVC

models have a maximum pressure

rating of 8 psi (20ft; 6m; 0.6 bar).

The unit is therefore unsuitable for

filtration systems that produce high

levels of back pressure such as sand

filters.

2.4 Pond Treatments - Some medications/

treatments can degrade very quickly

by UVC radiation. Switch off the unit

during disease treatment.

2.5 Extra care should be taken with any

hose connections as leaks will result

in loss of water from the pond.

2.6 Spare Parts - Use only genuine

Hozelock Cyprio replacement parts.

3 I STALLATIO

3.1 The Hozelock Cyprio Vorton UVC can

be added to most filter systems

before or after filtration, the effect

is the same. The water must be

pumped through the unit - not

gravity fed. A typical installation is

shown in fig 1.

3.2 Location - the unit MUST be

installed horizontally and on a solid

surface. The lid of a filter may be

suitable if sturdy enough.

3.3 To mount the unit, first slide the

base from the main body. Using 4

suitable fixings, screw the base to

the mounting surface. (See fig 2).

Slide the main body back on to the

base.

or twin model (Vorton 27000), a

joining tube is supplied to connect

the units together (see fig 3). In this

case rotate the ends as shown and

connect together. Seat the unit into

position and, using the two base

mouldings as a template, mark the

hole positions.

3.4 Cut the two universal hose tails

(supplied) to suit the correct size of

hose. it the hose tails to the inlet

and outlet threaded connections

using the ‘O’ seals and threaded nuts

supplied (see ig 4).

or Vorton 4500 use 25mm

(1inch)Hose.

or Vorton 14000 & 27000 use 40mm

(1 1/4 inch) Hose.

Push the inlet and outlet hose onto

the hose tails and secure with a

suitable hose clip. We recommend

the use of Hozelock Cyprio Hose and

Hose Clips (available separately).

Avoid kinks and sharp bends. Keep

hose lengths as short as possible to

minimise losses in flow.

Both ends of the unit can be rotated

to allow for easy hose connections.

Important - the outlet (A) should be

at the top of the unit, to ensure no

air is trapped inside. (See fig 2 & 3).

3.5 To fit the lamp refer to Section 5.1

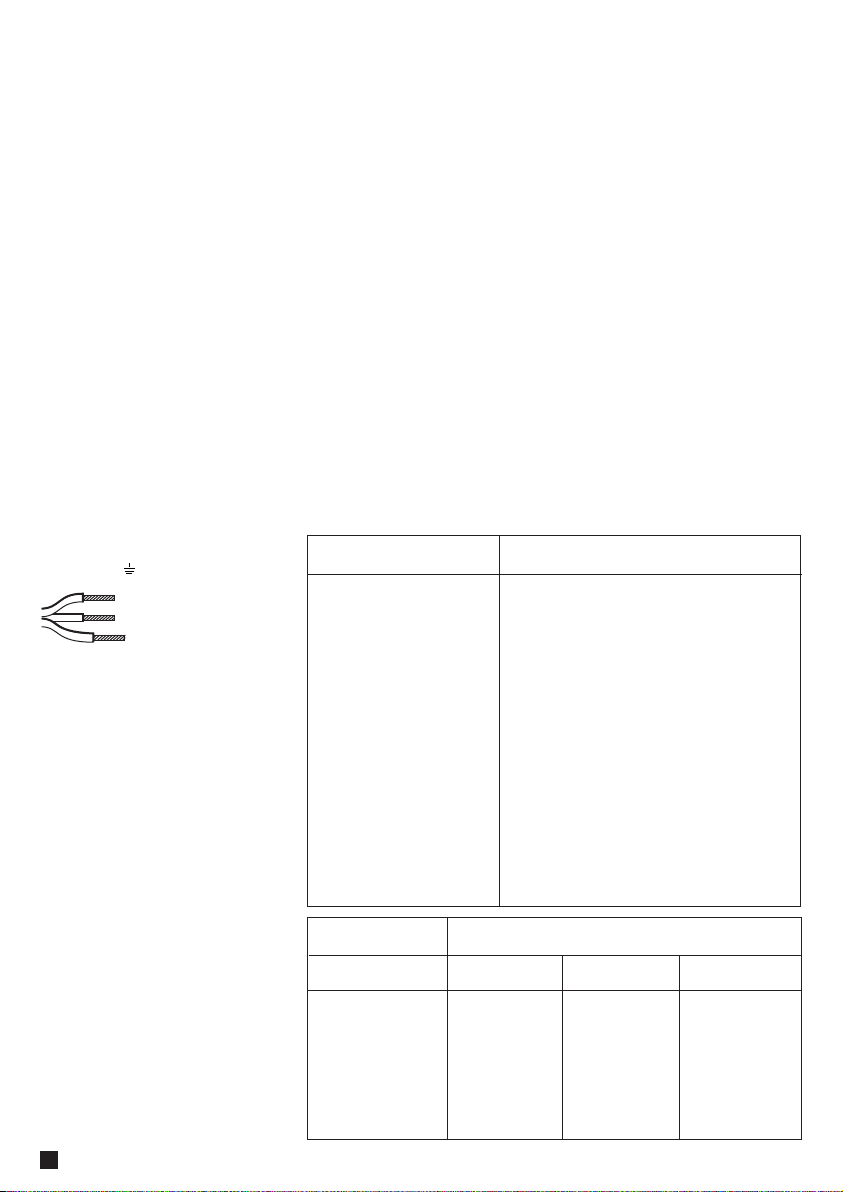

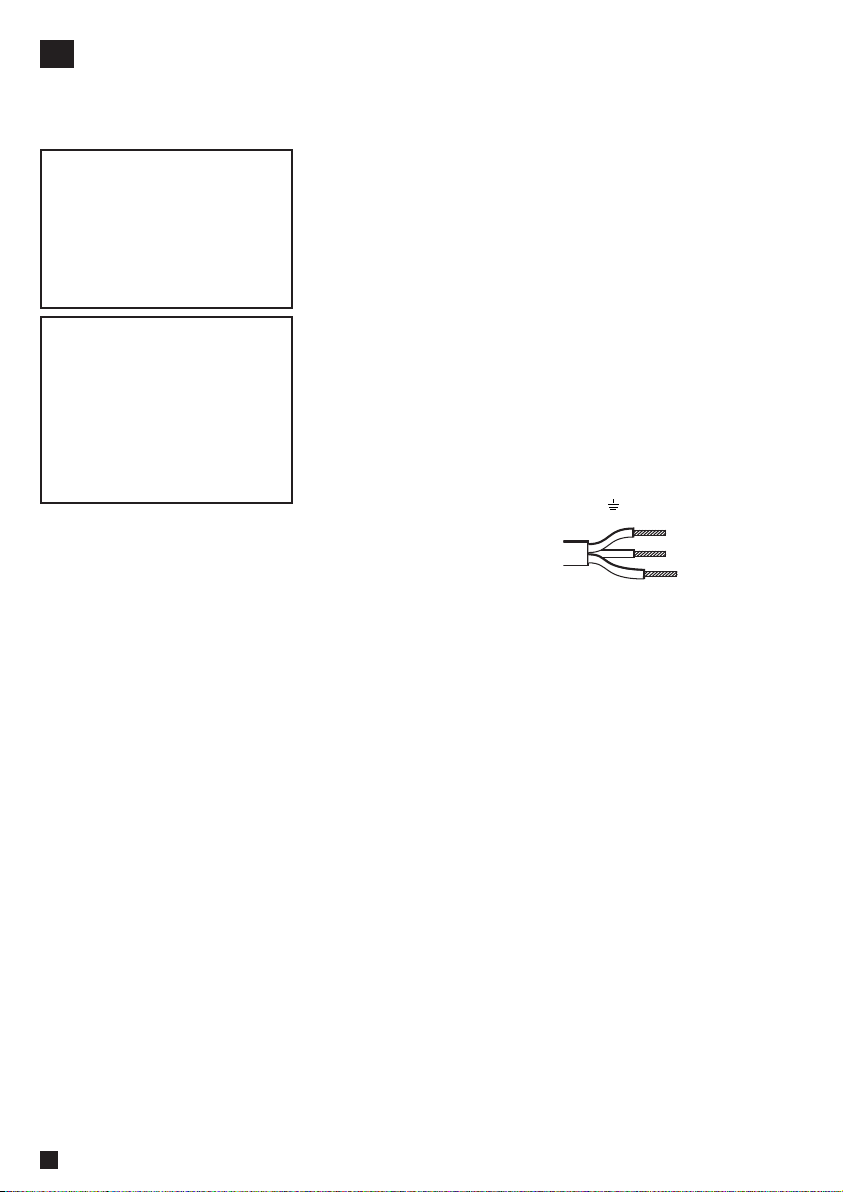

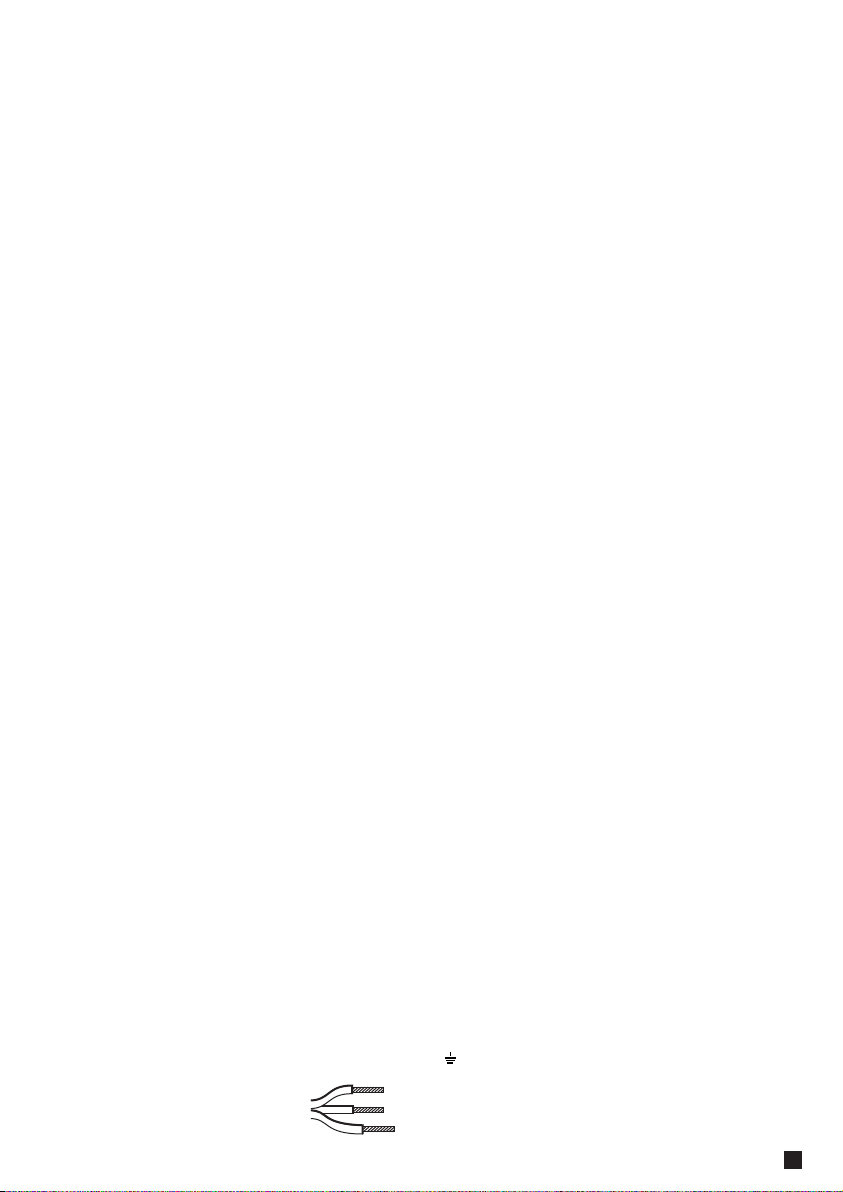

3.6 Warning. This appliance must be

earthed, and it is essential that

connections are made using the

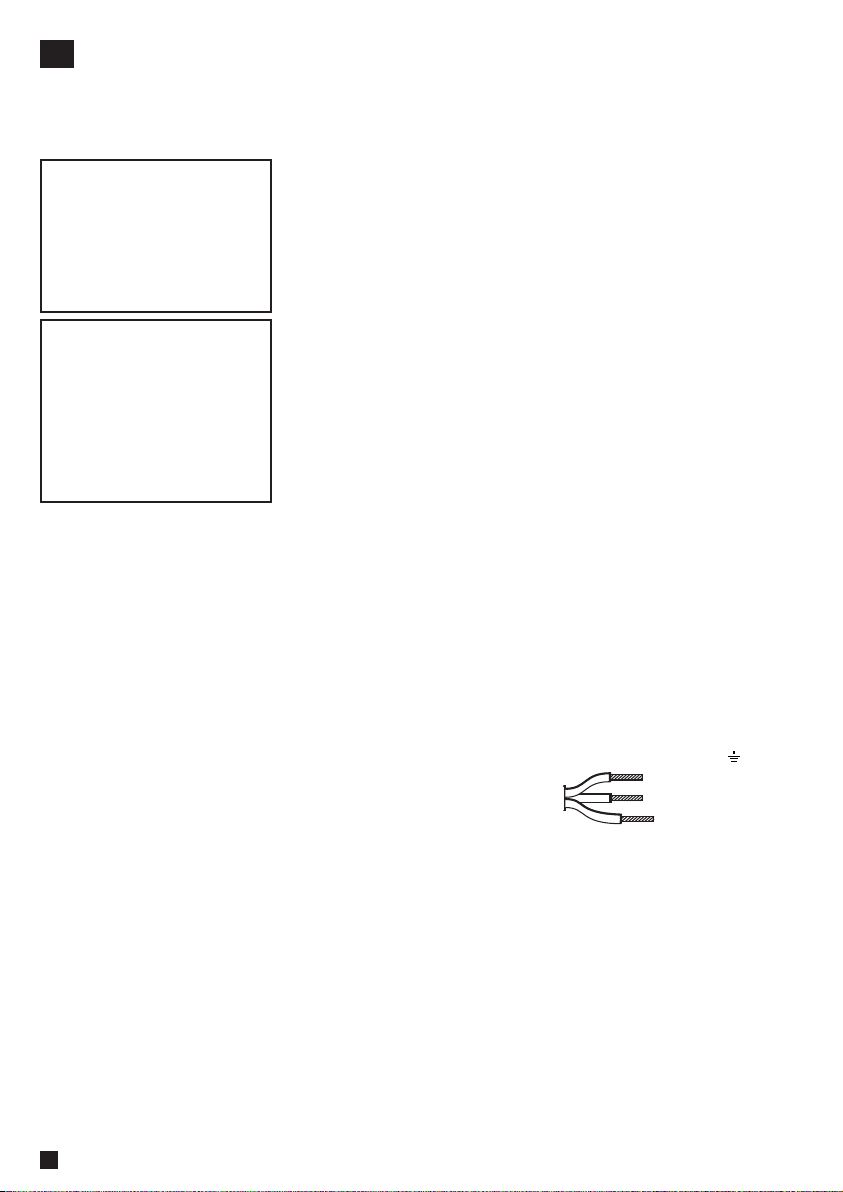

following code.

The BROWN lead must be connected to

the LIVE terminal marked ‘L’.

The BLUE lead must be connected to the

NEUTRAL terminal marked ‘N’

The GREEN/ YELLOW lead must be

connected to the earth terminal

marked .

Brown - Live

Blue - Neutral

Green/Yellow -

Earth

3.7 Refer to Section 1, Safety and

Electrical Connections, for

termination to the mains supply.

We recommend that the pump and

UVC are connected to the same

supply so that they can be switched

off together.

3.8 Switch the pump and Vorton on and

check for leaks. Check the lamp is

operating by looking for a bluish

glow from the translucent hose tails.

DO NOT STARE DIRECTLY AT THE

UVC LAMP.

4 USER I STRUCTIO S

4.1 Coupled to a Hozelock Cyprio pond

filter and filter pump, a Vorton UVC

should produce clear water within

two weeks. However, UV light can

delay filter maturation. When

installing a new biological filter,

allow 6 - 8 weeks before switching

on the UVC. During maturation

your pond may go green, but should

be clear within two weeks of

switching on your Vorton UVC.

Ammonia and nitrite levels may

initially rise due to decomposition of

algae trapped in the filter. Should

this occur, stop feeding until

ammonia and nitrite levels fall,

whereafter feeding may be

gradually increased to normal levels.

Run the filter and Vorton UVC 24

hours a day during the feeding

season. Should you need to switch

off the pump and filter, also switch

off the Vorton UVC. Continued

filtration in winter is recommended.

Safety Information

The appliance is not intended for

use by persons (including children)

with reduced physical, sensory or

mental capabilities, or lack of

experience and knowledge, unless

they have been given supervision or

instruction concerning use of the

appliance by a person responsible

for their safety. Children should be

supervised to ensure that they do

not play with the appliance.

HOZELOCK CYPRIO 2 YEAR

GUARA TEE

If this Vorton UVC (excluding Lamp)

becomes unserviceable within 2

years of the date of purchase it will

be repaired or replaced at our

option free of charge, unless in our

opinion it has been damaged.

Liability is not accepted for damage

due to accident, improper

installation or use. Liability is limited

to replacement of the faulty unit.

This guarantee is not transferable. It

does not affect your statutory rights.

To obtain the benefits of this

guarantee, firstly contact Hozelock

Cyprio Consumer Services who may

request that the unit is sent along

with proof of purchase directly to

the address below.

Hozelock Cyprio

Midpoint Park, Birmingham B76 1AB.

England.

Tel: +44 (0)121 313 1122

www.hozelock.com

7 CHECKLIST

7.1 If your Vorton fails to produce clear

water, please check the following

table before contacting the Helpline

HOZELOCK CYPRIO CLEAR WATER

GUARA TEE

WE GUARANTEE YOU CLEAR WATER

OR YOUR MONEY BACK for a

Hozelock Cyprio Vorton UVC when

used with a correctly sized Hozelock

Cyprio filter. This guarantee runs for

12 months after purchase, provided

that

* You have followed the installation

and operating instructions.

* You are using equipment of the

correct size, according to Hozelock

Cyprio’s sizing information.

* You consult our Helpline (0121 313

1122 ) early enough for any

problems to be put right.

* The product has been returned

undamaged.

A refund can only be authorised by

Hozelock Cyprio and is made only at

the place of purchase to the value of

the purchase price of the filter and

UVC only.

Please note that the Clearwater

Guarantee does not cover loss of

water clarity when blanketweed, as

opposed to greenwater algae, is the

cause.

UVC treatment in winter is optional,

but if there is any risk of freezing,

the unit should be switched off,

drained and removed. This will

prevent damage to the product.

5 MAI TE A CE

Always disconnect the electricity

supply before starting to handle,

maintain, repair or install any

equipment in the pond.

5.1 To fit the lamp:

i) Remove the screw securing the

electrical head ( See fig 5 ). Turn the

head anti-clockwise, pull out and

then turn clockwise. The head

should then pull gently away from

the main body.

ii) Remove the quartz glass tube in a

similar way by removing the

retaining screw, rotating the plastic

moulding anticlockwise and pulling

away from the body, (see ig 6 ).

iii) With the lamp holder now

accessible, push the lamp into

position.

iv) Re-assemble the quartz tube into

position ensuring the screw boss is

re-aligned and screw refitted.

v) Re-assemble the head to the body.

Using the alignment marks

‘A’

(see

fig 5), press together while rotating

anticlockwise allowing to slot

together, then rotating clockwise.

The screw boss should realign,

allowing the retention screw to be

re-fitted.

5.2 Important: Refer to section 1 - Safety

and Electrical Connections before

attempting any maintenance.

5.3 How well your Vorton UVC performs

is related to the strength of the UV

radiation produced. This will slowly

decline from the day your lamp(s)

are fitted. The UVC lamp has an

effective life of 12 months. You need

to change the lamp when there is a

significant reduction in water clarity.

Make sure this is due to an expired

lamp and not a badly maintained

filter or a dirty/limescaled quartz

sleeve. Both can greatly reduce UV

transmission into the water.

5.4 Especially in hard water areas, the

quartz tube may become covered in

limescale, which will reduce

efficiency. To gain access to the tube

and lamp refer to section 5.1. Clean

the tube with a soft cloth and a

gentle de-scaler, rinse in water

before refitting. DO NOT SUBMERSE

THE UNIT IN WATER.

5.5 Change the lamp at the start of the

new season. Even though the lamp

still glows it may not be giving out

any useful UV radiation.

5.6 Wash out the inside of the main

body to remove dirt and debris.

5.7 Always check the system thoroughly

for leaks when restarting.

6 WI TER STORAGE

6.1 When not in use, the unit should be

removed, thoroughly washed, dried

and stored in a dry frost protected

area.

Make sure that parts of the translucent hosetails

are visible, so that you can see a bluish glow. This

may be easier during late evening as it gets dark.

Keep a record of the date the lamp was installed.

We recommend a new lamp be fitted at the start

of the new season.

Refer to section 5.3.

All the pond water should pass through the

Vorton UVC once every 1 1/2 - 2 1/2 hours. i.e. a

10,000 ltr pond needs a flow rate of between 4000

and 6000 ltr/hr, while trying to achieve as near to

the upper limit as possible.

Inspection.- This is to prevent short-circuiting of

the filtration system. - The same water being

filtered over and over again, while other areas of

the pond remain static and unfiltered.

CHECK HOW

The UVC lamp is on and

glowing.

The age of the lamp.

The Quartz Sleeve is clean.

That the pump is delivering

sufficient flow of water.

The pump is at the opposite

end of the pond to the

outlet of the filter

Description Vorton Vorton Vorton

4500 14000 27000

UV Lamp 5W

UV Lamp 9W 1520

UV Lamp 11W 1521 2x 1521

Quartz Tube 1523 1524 2x 1524

Hosetails 1537 1537 1537

Tandem Conversion Kit Z12405 Z12405

Mounting Bracket Z12415 Z12415 Z12415

Annual Service Kit 1522 1522 1522

Part umbers

SPARE PARTS

Ce clarificateur Vorton aux rayons

ultraviolets fonctionne

électriquement et est conçu pour

fonctionner avec un système de

filtration. Il comprend un filtre

biologique mécanique, une pompe de

filtre et un tuyau de raccord. Cette unité

ne convient que pour une utilisation

extérieure.

ATTE TIO :

Attention, une exposition aux rayons

ultraviolets (UV) peut être

dangereuse et peut abîmer les yeux

et la peau. En aucun cas, il ne faut

essayer d’accéder à la lampe lorsque

l’unité est branchée sur le secteur.

Lorsqu’elle est allumée la lampe

fonctionne correctement quand une

lueur bleuâtre est émise dans la

queue de tuyau translucide.

1. ATTE TIO : RACCORDS

ELECTRIQUES ET DE SECURITE

1.1. Toujours débrancher l’alimentation

électrique avant de manipuler, faire

l’entretien, la réparation ou

l’installation de tout équipement

dans le bassin.

1.2 Le tube clair à l’intérieur de l’unité

est en quartz et des précautions

doivent être prises lors de

l’installation et de l’entretien. Nous

recommandons l’utilisation de

lunettes de protection et de gants

adéquats.

1.3 Le Vorton UVC est résistant aux

intempéries, mais il n’est pas

submersible. Positionner

horizontalement l’unité près du

bassin, mais prendre des mesures

pour empêcher qu’il ne tombe dans

l’eau ou qu’il ne se remplisse d’eau.

1.4 Ce produit est fourni avec un câble

électrique à 3 fils de 5 m. La prise de

cette unité n’est pas résistante à

l’eau.

1.5 Les câbles exposés doivent être

positionnés de manière pratique et

être protégés par un conduit blindé,

en particulier s’il y a un risque de

contact avec des outils de jardinage

tels que les fourches ou les

tondeuses à gazon ou bien lors de la

présence d’enfants ou d’animaux

domestiques.

1.6 Un disjoncteur RCD de 10mA ou de

30mA DOIT impérativement être

installé sur l’alimentation électrique.

1.7 La mise en service de ce produit doit

être en conformité avec la

règlementation d'installation

électrique nationale en vigueur.

Cette règlementation peut imposer

l'utilisation d'un manchon plastique

ou métallique pour protéger

l'alimentation électrique.

E CAS DE DOUTE SUR LE CABLAGE

AU SECTEUR CO TACTEZ U

ELECTRICIE PROFESSIO EL OU

VOTRE COMPAG IE D’ELECTRICITE

LOCALE.

1.8 Protéger du gel. Pendant les jours

froids d’hiver (lorsque les poissons

sont inactifs et que les algues cessent

de croître), l’unité peut être éteinte.

Elle doit alors être démontée,

vidangée de son eau et rangée dans

un endroit sec et à l’abri du gel.

2 CO SEILS GE ERAUX

2.1 Les performances : pour assurer une

performance maximum, nous

recommandons que ce produit soit

utilisé avec une pompe de filtre et

un filtre Hozelock Cyprio. Cette

unité doit fonctionner 24 heures sur

24 pendant toute la saison. Si ces

consignes ne sont pas respectées

l’eau verte peut apparaître et la

Garantie Eau Claire ne sera pas

valable.

2.2 Le débit : pour obtenir les résultats

les meilleurs, la totalité de l’eau

contenue dans le bassin doit passer

dans le Vorton UVC toutes 1 1/2

heures à 2 1/2 heures. Nous

recommandons que la taille de votre

pompe soit adéquate pour fournir le

débit nécessaire pour la charge

d’eau (la distance verticale de la

surface de l’eau du bassin et l’entrée

du filtre, plus 0,6 à 0,9m pour la

perte due à la friction du tuyau.)

2.3 Le niveau de pression : tous les

modèles du clarificateur UV Vorton

ont une pression maximum de 0,3

bar. L’unité ne convient donc pas à

des systèmes de filtration qui

produisent une contre-pression

élevée tels que les filtres à sable.

2.4 Traitements de bassin : certains

remèdes / traitements peuvent se

dégrader très rapidement par

l’action des rayons ultraviolets.

ermer l’unité lors du traitement des

maladies.

2.5 Des précautions supplémentaires

doivent être prises en ce qui

concerne tout branchement de

tuyau car les fuites auront pour

résultat une perte de l’eau du bassin.

2.6 Les pièces de rechange : n’utiliser

que des pièces de rechange de la

marque Hozelock Cyprio.

3 L’I STALLATIO

3.1 Le Vorton UVC Hozelock Cyprio peut

être utilisé avec la plupart des

systèmes de filtration avant ou après

filtration, l’effet est le même. L’eau

doit être pompée à travers l’unité et

non introduite par l’effet de la

gravité. Une installation typique est

illustrée avec la ig.1

3.2 L’endroit : l’unité DOIT

impérativement être installée

horizontalement et sur une surface

solide. Le couvercle d’un filtre peut

convenir s’il est assez solide.

3.3 Pour monter l’unité, en premier lieu

faire glisser la base et la séparer du

corps principal, utiliser 4 fixations,

visser la base sur la surface de

montage (voir fig 2). Pour le

remettre en place faire glisser le

corps principal à nouveau sur la

base.

Pour les modèle jumeaux (Vorton

27000) un tube d’assemblage est

fourni pour raccorder les unités

ensemble (voir fig 3). Dans ce cas

faire tourner les bouts comme

illustré et les raccorder ensemble.

Placer l’unité à l’endroit désiré et

utiliser les deux moulages de la base

comme marqueurs pour indiquer la

position.

3.4 Couper les deux queues de tuyaux

universels pour convenir à la taille

correcte du tuyau. Monter les

queues de tuyau sur les raccords

filetés d’entrée et de sortie en

utilisant les joints toriques et les

écrous filetés fournis (voir fig 4).

Pour Vorton 4500:utiliser un tuyau

de 25mm

Pour Vorton 14000/27000:utiliser un

tuyau de 40mm

Pousser le tuyau d’arrivée et de

sortie dans la queue de tuyau et le

maintenir en place à l’aide d’une

pince pour tuyaux. Nous

recommandons l’utilisation de

tuyaux et de pinces Hozelock Cyprio

(disponibles séparément). Eviter de

tordre et de faire des angles aigus

sur les tuyaux. Les tuyaux doivent

être aussi courts que possible afin de

réduire au minimum la perte de

puissance du débit.

Les deux bouts de l’unité peuvent

pivoter pour permettre un

raccordement facile de l’eau. La

sortie (A) doit être sur le dessus de

l’unité, pour être assuré que de l’air

ne reste pas à l’intérieur. (voir fig 2 & 3).

IMPORTA T : la prise fournie avec ce

produit n’est pas étanche à l’eau,

elle doit être mise à l’intérieur d’un

boîtier sec et étanche à l’eau.

S’il est nécessaire d’utiliser une

rallonge pour brancher l’unité sur la

prise électrique, cette rallonge doit

être isolée en caoutchouc

polychloroprene, réf HO5 RN – 3,

âme 0,75mm.

3.5 Pour poser la lampe référez-vous à la

Section 5.1

3.6 Attention. Cet appareil doit être mis

à la terre et il est important que les

raccords soient faits en utilisant les

codes suivants. (réf ig 6)

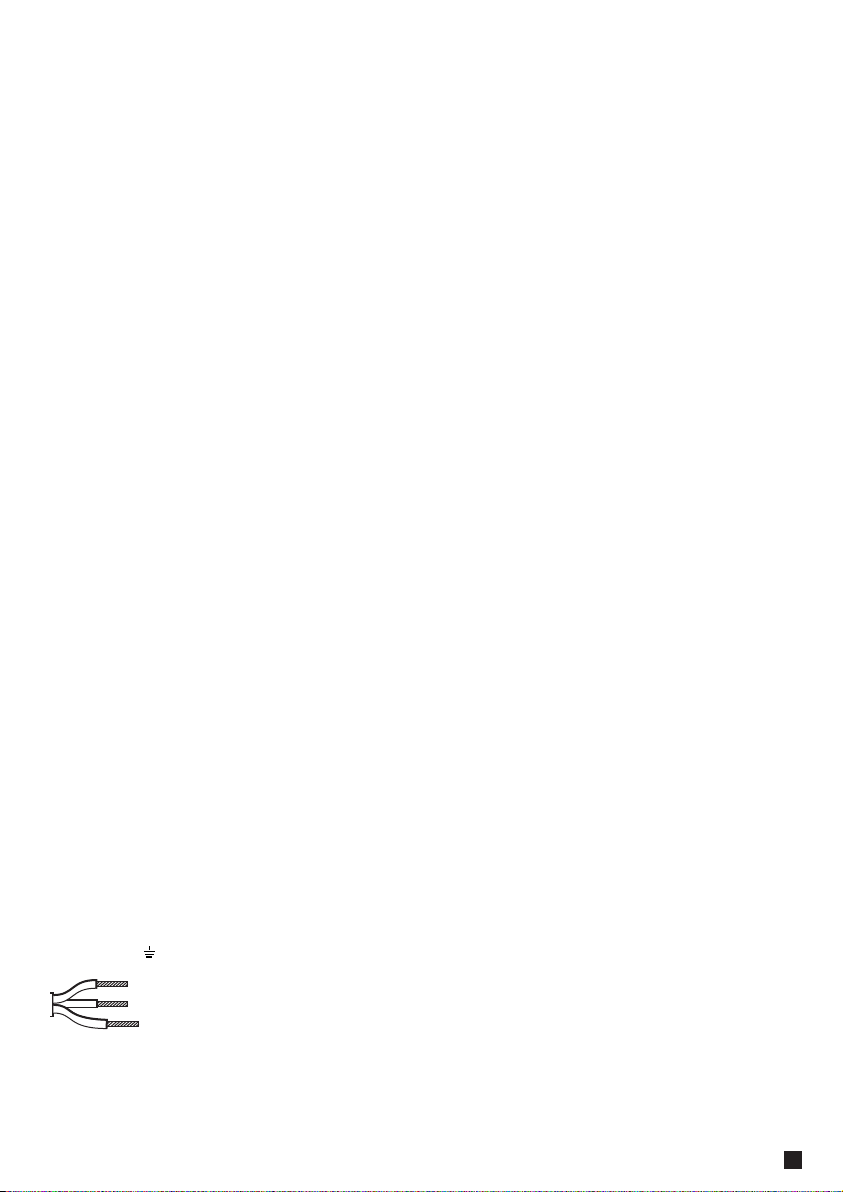

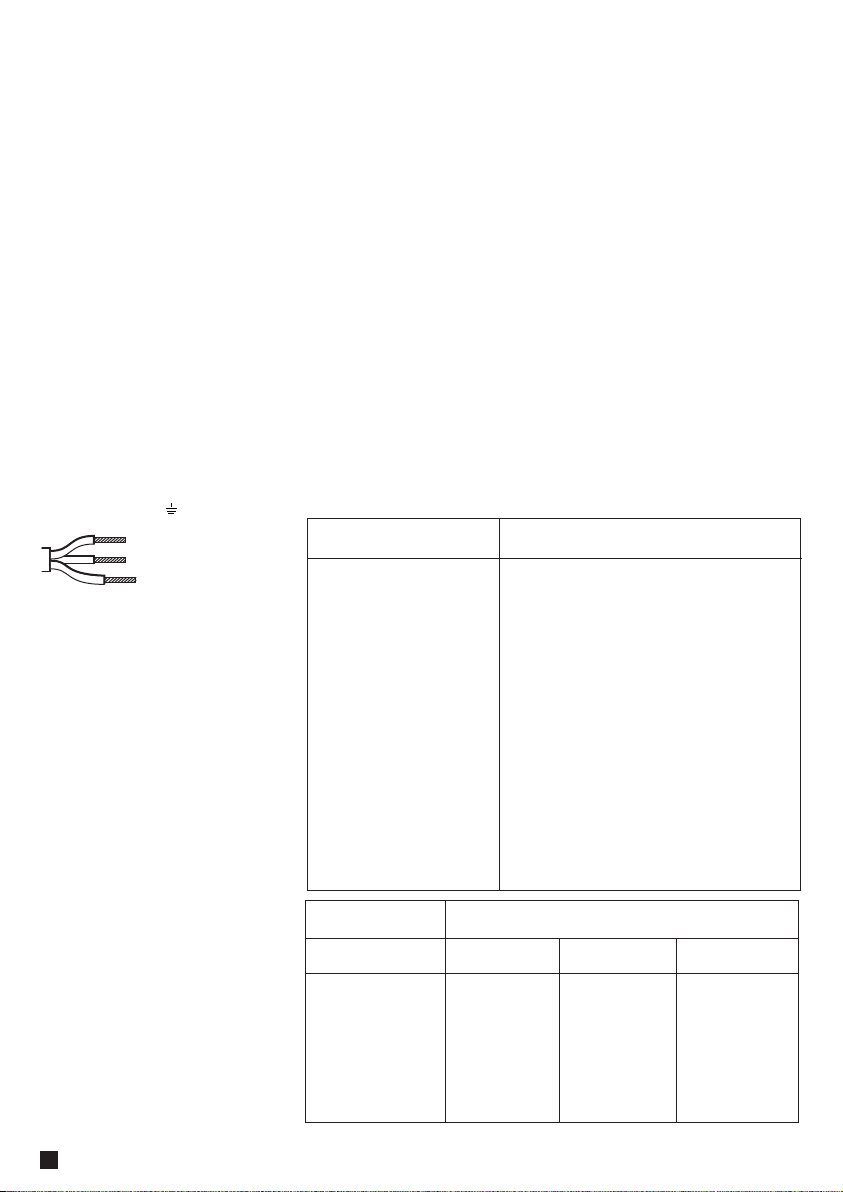

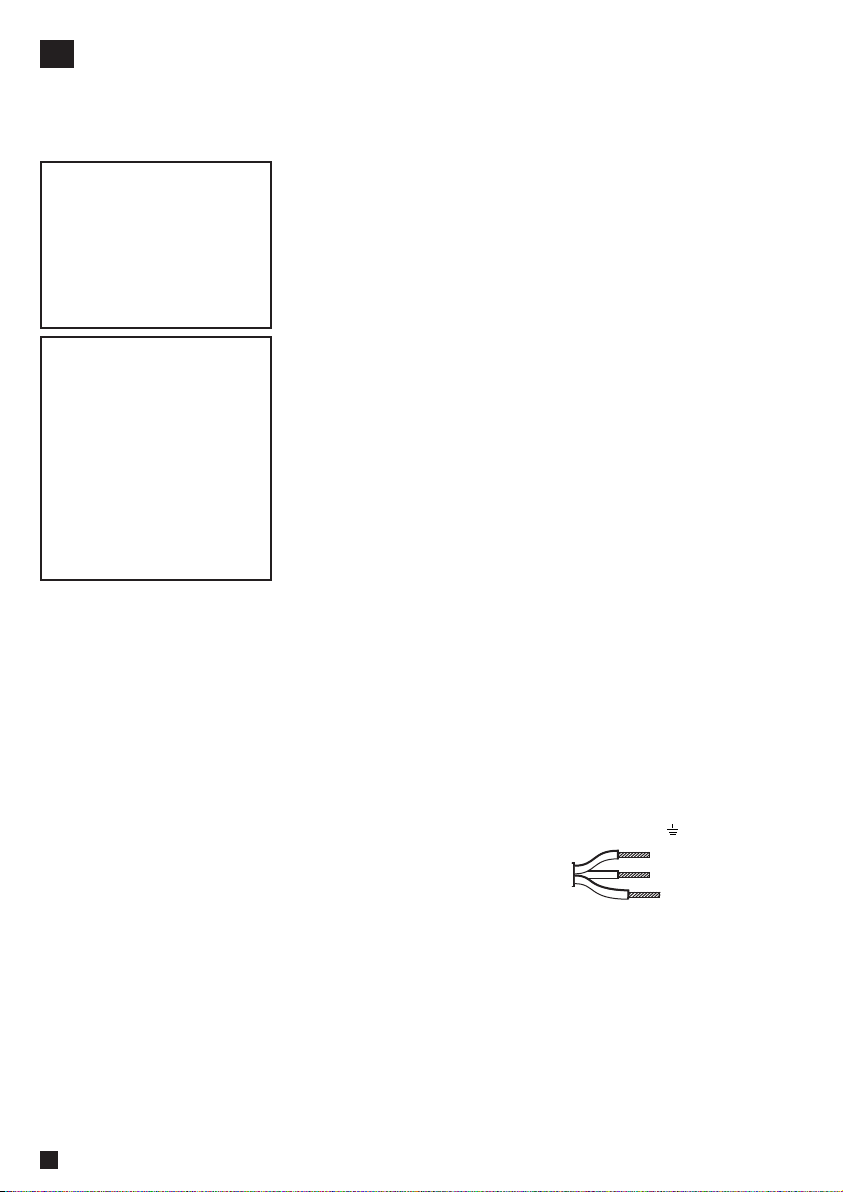

Le fil MARRON doit être connecté à

la borne LIVE (SOUS TENSION)

indiquée ‘L’

Le fil BLEU doit être connecté à la

borne NEUTRAL (NEUTRE ) indiquée

‘N’

Le fil VERT/JAUNE doit être connecté

à la borne terre indiquée .

Marron - phase

Bleu - neutre

Vert:jaune - terre

3.7 Se référer à la section 1, les Raccords

Electriques et la Sécurité pour la

connexion au secteur.

Nous recommandons que la pompe

et le clarificateur UV soient

connectés à la même source

d’alimentation, ceci afin de pouvoir

les fermer ensemble.

3.8 Mettre en marche la pompe et le

Vorton et vérifier qu’il n’y a pas de

fuites. Vérifier qu’une lumière

bleuâtre émane des queues de tuyau

translucides, cela indique que la

lampe fonctionne. NE PAS IXER

DIRECTEMENT LA LAMPE DU

CLARI ICATEUR UV AVEC LES YEUX.

4. I STRUCTIO S POUR L’USAGER

4.1 Un clarificateur UV Vorton, connecté

à un filtre de bassin Hozelock Cyprio,

devra clarifier l’eau en deux

semaines. Cependant, la lumière UV

peut retarder la maturation du filtre.

Lors de l’installation d’un nouveau

filtre biologique, attendre 6 à 8

Instructions de sécurité

L'usage de l’appareil n'est pas

prévu par des personnes (enfants

inclus) avec des possibilités

physiques, sensorielles ou

mentales réduites, ou avec un

manque d'expérience et de

connaissance, à moins d’être sous

surveillance et de respecter les

instructions d’utilisation de

l'appareil sous le contrôle d’une

personne chargée de leur sûreté.

peut être recouvert d’un dépôt

calcaire, ceci en réduira l’efficacité.

Pour accéder au tube et à la lampe

se reporter à la section 5.1. Nettoyer

le tube avec un chiffon doux et un

détartrant doux, rincez à l’eau avant

de le remettre. NE PAS IMMERGER

L’UNITE DANS L’EAU.

5.5 Changez la lampe au début de la

nouvelle saison. Même si la lampe

fonctionne il est possible qu’elle

n’émette aucun rayonnement UV

utile.

5.6 Lavez l’intérieur du boîtier pour en

retirer toute saleté et tout débris.

5.7 Vérifiez qu’il n’y a aucune fuite dans

le système lors de la remise en

marche.

6 LE RA GEME T POUR L’HIVER

6.1 Lorsqu’elle n’est pas utilisée l’unité

doit être retirée, entièrement lavée,

séchée et rangée dans un endroit sec

et à l’abri du gel.

7 LISTE DE CO TRÔLE

7.1 Si votre Vorton ne clarifie pas l’eau,

veuillez effectuer les vérifications

indiquées dans le tableau ci-dessous

avant de contacter la Helpline.

LA GARANTIE EA CLAIRE

HOZELOCK CYPRIO

NOUS VOUS GARANTISSONS DE

L’EAU CLAIR OU LE

REMBOURSEMENT DE VOTRE

ARGENT pour un Clarificateur UV

Hozelock Cyprio Vorton lorsqu’il est

utilisé avec un filtre Hozelock Cyprio

des dimensions correctes. Cette

garantie s’étend sur 12 mois après

l’achat, à condition que :

• vous ayez suivi les instructions

d’installation et de fonctionnement

semaines avant de mettre en marche

le clarificateur UV. Pendant la

maturation il est possible que l’eau

de votre bassin devienne verte, mais

elle doit redevenir claire deux

semaines après la mise en marche de

votre clarificateur UV Vorton. Les

niveaux d’ammoniaque et de nitrite

risquent de monter au début en

raison de la décomposition des

algues bloquées dans le filtre. Si cela

se produit, arrêter l’alimentation des

poissons jusqu’à ce que les niveaux

d’ammoniaque et de nitrite

diminuent, après quoi l’alimentation

peut recommencer progressivement

jusqu’à atteindre les niveaux

normaux. aire fonctionner le filtre

et le clarificateur UV Vorton 24

heures sur 24 pendant la saison

d’alimentation. Une filtration

continue est recommandée en hiver.

Le traitement par rayons UV est

optionnel en hiver, mais en cas de

risque de gel l’unité doit être

fermée, vidée et retirée. Ceci évitera

d’endommager l’appareil.

5 L’E TRETIE

Toujours débrancher l’alimentation

électrique avant de manipuler, faire

l’entretien, la réparation ou

l’installation de tout équipement

dans le bassin.

5.1 Pour mettre la lampe

i) Retirer la vis de fixation de la tête

électrique (voir fig 5). Tourner la tête

dans le sens anti-horaire, tirer puis

tourner dans le sens horaire. La tête

doit alors pouvoir être retirée

doucement du corps principal

ii) Retirer le tube en quartz de la même

manière, en retirant la vis de

retenue, en tournant le moulage en

plastique dans le sens anti-horaire et

en le retirant doucement du corps

(voir fig 6)

iii) Le support de lampe étant

maintenant accessible, pousser la

lampe en position

iv) Replacer le tube quartz dans sa

position en s’assurant que la bosse

de la vis à est bien réalignée et

remettre la vis

v) Replacer la tête sur le corps. En se

servant des marques d’alignement

(voir ig 5) les presser l’un contre

l’autre tout en tournant dans le sens

anti-horaire afin qu’ils s’enclenchent

ensemble, puis tourner dans le sens

horaire. La bosse de la vis doit être

réalignée afin que la vis de retenue

puisse être remise en place.

5.2 Important : lire la section 1 : La

Sécurité et les Raccords Electriques

avant d’entreprendre tout travail

d’entretien.

5.3 Les performances de votre Vorton

sont liées à la puissance des

rayonnements UV produits. La

puissance baissera lentement jour

après jour après l’installation. La

lampe UV à une seule extrémité a

une durée de vie efficace de 12 mois.

Vous devez changer la lampe dès

qu’il y a une baisse importante de la

clarté de l’eau. Vérifier que cela est

bien dû à une lampe trop ancienne

et non à un filtre malentretenu ou à

un manchon en quartz sale ou

recouverte d’un dépôt calcaire. Ces

deux problèmes peuvent

considérablement réduire la

transmission des rayons UV dans

l’eau.

5.4 Particulièrement dans les régions où

l’eau est calcaire le tube à quartz

Vérifiez que des parties des queues de tuyau

translucides sont visibles, et qu’il y a une lumière

bleuâtre. Il sera plus facile de voir cette lumière le

soir lorsqu’il commence à faire nuit.

Notez la date d’installation de la lampe.

Nous recommandons l’installation d’une nouvelle

lampe au début de la nouvelle saison

Reportez-vous à la section 5.3

Toute l’eau du bassin doit traverser le clarificateur

UV Helix une fois toutes les 90 à 150 minutes,

c’est-à-dire un bassin de 10 000 l a besoin d’un

débit d’entre 4000 et 6000 l/hr, et d’être le plus

près possible de la limite maximum.

Inspection – ceci est destiné à éviter le court-

circuitage du système de filtration – qui a lieu

lorsque la même eau est filtrée à répétition, alors

que d’autres endroits du bassin restent statiques

et non filtrés.

VERIFICATIO COMME T

La lampe du Clarificateur UV

fonctionne et émet une

lumière

L’âge de la lampe

Le manchon à quartz est

propre.

La pompe livre une quantité

suffisante d’eau.

La pompe est installée à

l’extrémité du bassin à

l’opposé du filtre

Description Vorton Vorton Vorton

4500 14000 27000

Lampe UV 9W 1520

Lampe UV 11W 1521 2x 1521

Tube à quartz 1523 1524 2x 1524

Queues de tuyau 1537 1537 1537

Kit de conversion double Z12405 Z12405

Support de fixation Z12415 Z12415 Z12415

Kit d’entretien annuel 1522 1522 1522

o. de modèle

• vous utilisez un matériel aux

dimensions correctes, conformément

aux informations Hozelock

concernant les dimensions

• vous consultez notre Helpline assez

tôt pour pouvoir résoudre les

éventuels problèmes

•le produit ait été retourné intact

Un remboursement ne peut être

autorisé que par Hozelock Cyprio et

n’est fait qu’au lieu de l’achat au

prix d’achat du filtre et du

clarificateur UV uniquement.

Veuillez noter que la Garantie Eau

Claire ne couvre pas le manque de

clarté lorsque cela est causé par la

conferve et non les algues causant

l’eau verte.

GARA TIE 2 A S DE

HOZELOCK CYPRIO

Si ce clarificateur UV Vorton (sans la

lampe) devient inutilisable dans les 2

ans suivant la date d’achat, il sera

réparé ou remplacé à notre choix

gratuitement, à moins que selon

nous il ait été endommagé.

La responsabilité n’est pas acceptée

pour les dommages dus aux

accidents, à une installation ou à

une utilisation incorrecte. La

responsabilité est limitée au

remplacement de l’unité

défectueuse. Cette garantie ne peut

pas être transférée. Elle n’affecte pas

vos droits. Pour jouir des avantages

de cette garantie contactez en

premier lieu Hozelock Cyprio, qui

pourra vous demander d’envoyer

directement l’unité, avec le

justificatif d’achat, à l’adresse ci-

dessous.

www.hozelock.com

der Montagefläche (siehe Abbildung

2). Schieben Sie dann den UV-Klärer

auf die Bodenplatte auf. Bei

Tandem-Ausführungen (Vorton

27000) wird ein Rohr zum Verbinden

der beiden Geräte mitgeliefert (siehe

Abbildung 3). Drehen Sie in diesem

all die Enden wie gezeigt, und

verbinden Sie sie miteinander.

Bringen Sie den UV-Klärer in

Position, und markieren Sie die

Stellen für die Schraublöcher, indem

Sie die beiden Bodenprofile als

Schablone verwenden.

3.4 Schneiden Sie die beiden

mitgelieferten Schlauchanschlüsse

auf den Schlauchdurchmesser zu.

Schrauben Sie die Schlauchanschlüsse

unter Verwendung der O-Ringe und

der Muttern (mitgeliefert) am

Einlass- und Auslassstutzen an (siehe

Abbildung 4).

Vorton 4500:Schlauchdurchmesser 25

Vorton 14000 und 27000:

Schlauchdurchmesser 40 mm

Schieben Sie den Einlass- und den

Auslassschlauch in die

Schlauchanschlüsse, und sichern Sie

sie mit einer geeigneten

Schlauchschelle. Wir empfehlen die

Verwendung von Hozelock Cyprio

Schläuchen und Schlauchschellen

(separat erhältlich). Vermeiden Sie

Knicke und enge Kurven. Halten Sie

die Schlauchlänge so kurz wie

möglich, um Reibungsverluste auf

ein Minimum zu beschränken. Beide

Enden des Geräts können gedreht

werden, um den Schlauchanschluss

zu vereinfachen. Der Auslass (A)

sollte sich oben befinden, damit

keine Luft im Geräteinneren

eingeschlossen wird (siehe

Abbildung 2 und 3).

3.5 Montage der Lampe siehe Abschnitt

5.1

3.6 ACHTU G: Das Gerät muss geerdet

werden, und die Drähte sind wie

folgt anzuschließen (siehe Abbildung

6):

BRAUNER Draht an Klemme „L"

(Leiter)

BLAUER Draht an Klemme „N"

(Nullleiter)

GRÜN/GELBER Draht an die

Erdklemme ( )

Braun - Stromführend

Blau - Nulleiter

Gründ/Gelb - Erde

3.7 Hinweise zum Anschließen des UV-

Klärers ans Stromnetz siehe

Abschnitt 1 „Sicherheit und

Netzanschluss".

Wir empfehlen, die Pumpe und den

Vorton UV-Teichklärer an denselben

Netzstromkreis anzuschließen, damit

sie zusammen ausgeschaltet werden

können.

3.8 Schalten Sie die Pumpe und den

Vorton UV-Klärer ein, und

überprüfen Sie das System auf

Leckstellen. Kontrollieren Sie, ob die

Lampe funktioniert, indem Sie

prüfen, ob die lichtdurchlässigen

Schlauchanschlüsse bläulich

Der Vorton UV-Teichklärer (UVC)

wird elektrisch betrieben und ist

zum Einsatz mit einer

vorhandenen Teichfilteranlage bestimmt.

Diese sollte aus einem mechanischen und

einem biologischen ilter, einer

ilterpumpe und einem Anschluss-

schlauch bestehen. Das Gerät darf nur im

reien verwendet werden.

ACHTU G: UV-WAR U G.

VORSICHT: Ultraviolettes Licht kann

Augen und Haut schädigen.

Versuchen Sie deshalb nie, Zugang

zur Lampe zu erhalten, während das

Gerät eingeschaltet ist. Ob die Lampe

funktioniert, kann an den

lichtdurchlässigen, jedoch nicht UV-

durchlässigen Schlauchanschlüssen

kontrolliert werden, die im

eingeschalteten Zustand bläulich

leuchten, sofern die Lampe intakt ist.

1 SICHERHEIT U D

ETZA SCHLUSS

1.1 ACHTUNG: Bevor Sie Geräte im oder

am Teich handhaben, installieren,

warten oder reparieren, müssen Sie

sie vom Stromnetz trennen.

1.2 Die transparente Lampenumhüllung

besteht aus Quarzglas und muss mit

größter Vorsicht gehandhabt

werden. Es empfiehlt sich, beim

Installieren eine Schutzbrille und

Schutzhandschuhe zu tragen.

1.3 Der Vorton UV-Klärer ist

spritzwassergeschützt, jedoch nicht

wasserdicht. Bringen Sie ihn in der

Nähe des Teiches an, und zwar so,

dass er nicht ins Wasser fallen und

überflutet werden kann.

1.4 Der UV-Klärer wird m it einem drei-

bzw. fünfadrigen Netzkabel

geliefert. Der Netzstecker ist nicht

wasserdicht.

1.5 reiliegende Kabel sind sicher zu

verlegen und mit armierten

Schutzrohren zu versehen,

insbesondere wenn die Gefahr

besteht, dass sie mit Kindern oder

Heimtieren in Kontakt kommen

könnten, oder mit Gartengeräten

wie Harken und Rasenmähern.

1.6 An der Netzsteckdose MUSS ein 10-

oder 30-mA- ehlerstrom-

Schutzschalter angebracht werden.

1.7 Die Installation muß nach den

nationalen und örtlichen

Bestimmungen durchgeführt

werden. Eine Auflage kann unter

anderem sein, daß das Stromkabel

sich in einem Lehrrohr befinden

muß.

BEI ZWEIFEL HI SICHTLICH DER

VERDRAHTU G FÜR DIE

ETZSTROMVERSORGU G A

EI E ELEKTRIKER ODER DIE

ÖRTLICHE

STROMVERSORGU GSBEHÖRDE

WE DE .

1.8 Schützen Sie den UV-Klärer vor rost.

Bei kaltem Winterwetter (wenn die

ische inaktiv sind und das

Algenwachstum stoppt) kann er

ganz abgestellt werden. Entfernen

Sie den UV-Klärer in diesem all,

entleeren Sie ihn, falls sich Wasser

darin angesammelt hat, und lagern

Sie ihn an einem frostfreien,

trockenen Ort.

2 ALLGEMEI E HI WEISE

2.1 Leistung – Zur Erzielung einer

optimalen Leistung empfehlen wir,

den UV-Klärer mit einer ilterpumpe

und einem ilter der Marke Hozelock

Cyprio zu kombinieren. Der UV-

Klärer sollte während der gesamten

Saison ununterbrochen eingeschaltet

sein. Ist dies nicht der all, kann sich

das Wasser durch Algenwachstum

grün verfärben und die

Klarwassergarantie wird hinfällig.

2.2 Durchflusskapazität – zur Erzielung

einer optimalen Klärwirkung sollte

der gesamte Teichinhalt alle 1 1/2 bis

2 1/2 Stunden einmal durch den

Vorton UV-Klärer laufen. Wir

empfehlen, die Pumpe so zu wählen,

dass sie die erforderliche

Durchflussrate für die volle

örderhöhe (= vertikaler Abstand

zwischen Teichoberfläche und

iltereinlass), plus 0,6 – 0,9 m zum

Ausgleichen von Reibungs-verlusten

liefert.

2.3 Nenndruck – Alle Vorton UV-Klärer

haben einen maximalen Nenndruck

von 0,3 bar. Das Gerät eignet sich

deshalb nicht für Systeme mit hohem

Staudruck, wie zum Beispiel

Sandfilter.

2.4 Wasserbehandlung – manche

Medikamente und

Wasserbehandlungsmittel sind sehr

UV-empfindlich. Schalten Sie deshalb

das Gerät aus, während Sie das

Wasser behandeln.

2.5 Überprüfen Sie die

Schlauchanschlüsse am UV-Klärer

sorgfältig auf Dichtheit, um

Wasserverluste durch Lecks zu

vermeiden.

2.6 Ersatzteile – Benutzen Sie immer nur

Hozelock Cyprio Originalersatzteile

3 I STALLATIO

3.1 Der Hozelock Cyprio Vorton UV-

Klärer kann – vor oder hinter – den

meisten iltersystemen eingebaut

werden. Das Wasser muss durch den

UV-Klärer gepumpt werden,

Schwerkraftbeschickung ist nicht

geeignet. Abbildung 1 zeigt eine

typische Installation.

3.2 Einbauort – der UV-Klärer MUSS

waagrecht auf einer stabilen läche

installiert werden, zum Beispiel auf

dem Deckel eines Außenfilters,

sofern dieser stabil genug ist.

3.3 Ziehen Sie die Bodenplatte vom UV-

Klärer ab, und befestigen Sie diese

mit vier geeigneten Schrauben auf

Sicherheitshinweise

Das Gerät ist nicht für Personen

(einschließlich Kinder) mit

verminderter physischer,

sensorischer oder mentaler

Kapazität bzw. mangelnder

Erfahrung und Kenntnisse

vorgesehen, außer, sie werden

von einer Person, die für ihre

Sicherheit verantwortlich ist, bei

der Benutzung des Geräts

beaufsichtigt bzw. wurden von

dieser Person unterwiesen.

Kinder sollten beaufsichtigt

werden, um zu verhindern, dass

sie mit dem Gerät spielen.

bevor Sie irgendwelche

Wartungsarbeiten in Angriff

nehmen.

5.3 Die Wirksamkeit des Vorton UV-

Klärers hängt von der erzeugten UV-

Strahlung ab. Die Leistung lässt mit

zunehmendem Alter der Lampe(n)

nach. Die einpoligen Lampen haben

eine Lebenserwartung von 12

Monaten im Dauerbetrieb. Wechseln

Sie die Lampe aus, wenn das Wasser

merklich trüber wird. Prüfen Sie

zuvor jedoch, dass dies wirklich an

einer verbrauchten Lampe liegt, und

nicht an einem wartungsbedürtigen

ilter oder einer verschmutzten oder

verkalkten Lampenhülle, welche die

Übertragung von UV-Licht

wesentlich reduzieren können.

5.4 Besonders in Gegenden mit hartem

Leitungswasser kann die Quarzröhre

leicht verkalken und so die

Wirksamkeit der Lampe

beeinträchtigen. olgen Sie der

Anleitung in Abschnitt 5.1, um

Zugang zur Röhre und zur Lampe zu

erhalten. Reinigen Sie die Röhre mit

einem weichem Tuch und einem

sanften Entkalker und spülen Sie sie

mit Wasser ab, bevor Sie sie wieder

einsetzen. TAUCHEN SIE DIE RÖHRE

IN KEINEM ALL IN WASSER EIN.

5.5 Tauschen Sie die Lampe zu

Saisonbeginn aus. Auch wenn die

Lampe noch glüht, gibt sie eventuell

leuchten. SCHAUEN SIE NIE DIREKT

AU DIE UV-LAMPE!

4 GEBRAUCHSA LEITU G

4.1 Wenn der Vorton UV-Klärer in

Kombination mit einem Teichfilter

und einer ilterpumpe von Hozelock

Cyprio eingesetzt wird, ist das

Wasser gewöhnlich nach zwei bis

vier Wochen klar. Das UV-Licht kann

jedoch die ilterreifung verzögern.

Warten Sie deshalb nach dem

Einsetzen eines neuen biologischen

ilters sechs bis acht Wochen, bevor

Sie den Vorton UV-Klärer

einschalten. Anfänglich kommt es

eventuell durch den Abbau der im

ilter abgelagerten Algen zu

erhöhten Ammoniak- und

Nitritwerten. Sollte dies der all sein,

stoppen Sie das üttern, bis die

Ammoniak- und Nitritkonzentration

zurückgeht, und steigern dann das

üttern allmählich wieder auf die

normale Menge. Lassen Sie den ilter

und den UV-Klärer während der

üttersaison immer eingeschaltet.

Wenn Sie die Pumpe und den ilter

aus irgendeinem Grund außer

Betrieb setzen müssen, sollten Sie

auch den UV-Klärer ausschalten. Das

iltern des Wassers muss auch im

Winter fortgesetzt werden. Der

Betrieb des UV-Klärers ist optional.

Bei rostgefahr sollten Sie den UV-

Klärer jedoch auf alle älle

ausschalten, ablaufen lassen und an

einem trockenen Ort lagern, um eine

Beschädigung des Gerätes zu

vermeiden.

5 WART NG

5.1 Einsetzen der Lampe:

ACHTUNG: Bevor Sie Geräte im oder

am Teich handhaben, installieren,

warten oder reparieren, müssen Sie

sie vom Stromnetz trennen.

i) Drehen Sie die Schraube, mit der der

Elektrokopf befestigt ist, heraus

(siehe Abbildung 5). Drehen Sie den

Kopf entgegen dem Uhrzeigersinn,

ziehen Sie ihn heraus und drehen Sie

ihn dann im Uhrzeigersinn. Der Kopf

sollte sich nun leicht vom Gerät

abziehen lassen.

ii) Nehmen Sie auf ähnliche Weise die

Quarzglasröhre ab, indem Sie die

Befestigungsschraube herausdrehen,

das Kunststoffformteil entgegen

dem Uhrzeigersinn drehen und es

dann vom Gerät abziehen (siehe

Abbildung 6).

iii) Setzen Sie die Lampe in die

Lampenfassung ein.

iv) Bringen Sie die Quarzröhre wieder

an, und achten Sie dabei darauf,

dass die Schraubenaufnahme richtig

ausgerichtet und die Schraube

wieder eingedreht ist.

v) Setzen Sie den Kopf wieder ein.

Beachten Sie die

Ausrichtungsmarken (siehe

Abbildung 5), und drücken Sie die

Teile unter Drehen im

Gegenuhrzeiger zusammen, bis sie

ineinander eingreifen. Drehen Sie

dann den Kopf im Uhrzeigersinn. Die

Schraubenaufnahme sollte nun mit

dem Schraubloch ausgerichtet sein,

so dass Sie die Befestigungsschraube

wieder eindrehen und anziehen

können.

5.2 WICHTIG: Lesen Sie Abschnitt 1

„Sicherheit und Netzanschluss",

nicht mehr genug Ultraviolettlicht

für einen wirksamen Einsatz ab.

5.6 Waschen Sie das Gehäuse des UV-

Klärers aus, um Schmutz und

Rückstände zu entfernen.

5.7 Überprüfen Sie die Anlage nach der

Wiederinbetriebnahme immer

sorgfältig auf Leckstellen.

6 LAGERU G ÜBER WI TER

6.1 Wenn der UV-Klärer nicht benutzt

wird, sollte er gründlich gesäubert,

getrocknet und an einem

trockenen, frostfreien Ort gelagert

werden.

7 CHECKLISTE

7.1 Wenn der Vorton UV-Klärer klein

klares Wasser schafft, führen Sie

bitte die in der folgenden Tabelle

aufgelisteten Kontrollen durch,

bevor Sie die Helpline anrufen .

HOZELOCK CYPRIO

KLARWASSERGARA TIE

WIR GARANTIEREN IHNEN KLARES

WASSER ODER GELD ZURÜCK, wenn

Sie einen Hozelock Cyprio Vorton

UV-Teichklärer kaufen und

zusammen mit einem richtig

bemessenen Hozelock Cyprio ilter

einsetzen, und zwar unter

folgenden Bedingungen:

• Die Installations- und

Betriebsanleitung wurde genau

befolgt.

Achten Sie darauf, dass die transparenten

Schlauchanschlüsse sichtbar sind, und prüfen Sie,

ob sie bläulich leuchten. Dies ist wahrscheinlich

abends am einfachsten, wenn es dunkel wird.

Prüfen Sie, wie alt die Lampe ist (Notieren Sie sich

das Datum, wenn Sie eine neue Lampe einsetzen.)

Wir empfehlen, zu Saisonbeginn immer eine neue

Lampe einzusetzen.

Siehe Abschnitt 5.3

Das gesamte Teichwasser sollte einmal alle 1 1/2

bis 2 1/2 Stunden durch den UV-Klärer gepumpt

werden, d. h. bei 10.000 Litern assungs-vermögen

ist ein Durchfluss von 4000 bis 6000 l/h

erforderlich, wobei der Wert möglichst nahe an

der Obergrenze liegen sollte.

Inspizieren, um sicherzustellen, dass das

iltersystem nicht kurzgeschlossen ist, d. h. dass

nicht ein Teil des Wassers immer wieder gefiltert

wird, während das Wasser in anderen Bereichen

des Teiches nicht zirkuliert und nicht gefiltert wird.

KO TROLLIERE SIE WIE

FOLGE DES

Die UVC-Lampe ist

eingeschaltet und leuchtet.

Alter der Lampe

Die Quarzglasröhre ist sauber.

Die Pumpe bewirkt eine

ausreichende Durchflussrate.

Beschreibung Vorton Vorton Vorton

4500 14000 27000

UV-Lampe 9W 1520

UV-Lampe 11W 1521 2x 1521

Quarzröhre 1523 1524 2x 1524

Schlauchanschlüsse 1537 1537 1537

Tandem-Kit Z12405 Z12405

Montagehalterung Z12415 Z12415 Z12415

Jahreswartungs-Kit 1522 1522 1522

MODELL- r

• Die verwendete Anlage hat die

richtige Größe für Ihren Teich laut

den von Hozelock bereitgestellten

Bemessungsangaben.

• Sie rufen im all irgendwelcher

Probleme rechtzeitig die Hozelock

Helpline (+44(0)121 313 1122) an, so

dass Abhilfemaßnahmen getroffen

werden können.

• Das Produkt wurde unbeschädigt

zurückgegeben.

Rückerstattungen beschränken sich

ausschließlich auf den Originalpreis

des ilters und des UV-Klärers. Eine

Rückerstattung kann nur von

Hozelock Cyprio autorisiert werden

und erfolgt nur an der

Originalkaufstelle.

Bitte beachten Sie, dass die

Klarwassergarantie nicht gilt, wenn

die Verfärbung des Wassers durch

Wasserfaden, und nicht durch

Grünalgen verursacht wird.

HOZELOCK CYPRIO 2-JAHRES-

GARA TIE

Wenn dieser Vorton UV-Teichklärer

(ausschließlich der Lampe) innerhalb

von 2 Jahren ab Kaufdatum

betriebsunfähig wird, ersetzen oder

reparieren wir ihn nach eigenem

Ermessen kostenlos, es sei denn, er

wurde unserer Ansicht nach

beschädigt.

Hozelock Cyprio haftet nicht für

Schäden infolge von Unfall oder

unsachgemäßer Installation oder

Verwendung. Die Haftung ist auf

den Ersatz des defekten Gerätes

beschränkt. Diese Garantie ist nicht

übertragbar. Ihre gesetzlichen

Rechte bleiben hiervon unbeschadet.

Um die Garantieleistung in Anspruch

zu nehmen, müssen Sie sich zuerst

mit Hozelock Cyprio in Verbindung

setzen und das Gerät auf

Aufforderung zusammen mit dem

Kaufnachweis direkt an die unten

angegebene Adresse schicken.

www.hozelock.com

Questo chiarificatore a

ultravioletti funziona tramite

corrente elettrica ed è progettato

per operare in un esistente sistema di

filtrazione di laghetto. Normalmente,

tale sistema deve essere formato da un

filtro meccanico e biologico, una pompa

per filtro da tubo flessibile di

collegamento. L’unità è adatta

solamente per l’uso esterno.

ATTE ZIO E

Attenzione – L’esposizione alla luce

ultravioletta (UV) può essere

pericolosa e può danneggiare gli occhi

e la pelle. O fare mai alcun

tentativo di accedere alla lampada

quando l’unità è accesa. Una volta

accesa, si può controllare che la

lampada funzioni correttamente

osservando la presenza di un bagliore

azzurrastro proveniente a raccordi

traslucidi.

1. AVVERTE ZA: SICUREZZA E

COLLEGAME TI ELETTRICI

1.1 Scollegare sempre l’alimentazione di

rete prima di eseguire interventi di

installazione, riparazione,

manutenzione o installazione di

qualsiasi apparecchiatura nel

laghetto.

1.2 Il tubo trasparente all’interno

dell’unità è realizzato in Vetro al

quarzo e la sua installazione e

manutenzione richiedono particolare

attenzione. Si raccomanda l’uso di

occhiali protettivi e guanti adatti.

1.3 L’UVC Vorton è resistente alle

intemperie ma non può essere

immerso in acqua. Va posizionato

orizzontalmente accanto al laghetto

ma non in un punto in cui possa

cadere nell’acqua o bagnarsi.

1.4 Questo prodotto viene fornito con

un cavo da 5m a 3 conduttori. La

spina fornita con questa unità non è

impermeabile.

1.5 I tratti di cavi esposti devono essere

posizionati in modo giudizioso e

protetti con tubature corazzate,

specialmente se c’è rischio di

contatto con attrezzature da

giardinaggio quali forche e tosatrici,

oppure se sono presenti bambini o

animali domestici.

1.6 Nell’alimentatore di rete DEVE

ESSERE installato un dispositivo di

corrente residua (RCD) da 10mA o

30mA.

1.7 Per l'installazione attenersi a quanto

previsto dalle normative vigenti. Se

necessario proteggere il cavo

elettrico con canaline in materiale

plastico o profili copricavo metallici.

CO SULTARE U ELETTRICISTA

QUALIFICATO O LE AUTORITÀ

LOCALI I CASO DI DUBBI SUL

COLLEGAME TO DELL’U ITÀ ALLA

RETE ELETTRICA.

1.8 Protezione dal gelo. Nei climi freddi

invernali (quando la crescita di alghe

e pesci è inattiva) l’unità può essere

spenta, quindi rimossa, prosciugata e

conservata in un’area secca protetta

dal gelo.

2. GUIDA GE ERALE

2.1 Prestazioni – Per ottenere le massime

prestazioni si raccomanda di usare

questo prodotto con un sistema

pompa-filtro Hozelock Cyprio.

L’unità deve essere operativa 24 ore

al giorno per tutta la stagione. La

mancata osservanza di questa

istruzione può condurre alla

formazione di alghe verdi e

all’invalidazione della Garanzia

Acqua Limpida (Clearwater).

2.2 Portata – Per ottenere i risultati

migliori, l’intero contenuto del

laghetto deve essere pompato

nell’UVC Vorton ogni 11/2 – 21/2. ore

Si consiglia di dimensionare la

pompa in modo che eroghi il flusso

richiesto in relazione all’alzata

statica completa o alla “prevalenza”

(distanza verticale tra il livello

d’acqua del laghetto e il punto di

scarico), più altri 0,6-0,9m per gestire

le perdite di frizione del tubo

flessibile.

2.3 Pressione nominale – Tutti i modelli

UVC Vorton hanno una pressione

nominale massima di 8 psi (3m; 0,3

bar). L’unità non è pertanto adatta

per sistemi di filtrazione che

producono alti livelli di

contropressione, come i filtri a

sabbia.

2.4 Trattamenti dei laghetti – Alcune

medicazioni/trattamenti possono

degradarsi molto rapidamente a

causa delle radiazioni dell’UVC.

L’unità va pertanto spenta durante

la cura di malattie.

2.5 Prestare particolare attenzione ai

raccordi dei tubi flessibili, in quanto

le eventuali perdite possono

provocare dispersioni di acqua dal

laghetto.

2.6 Ricambi – Usare solo pezzi di

ricambio originali di Hozelock Cyprio

3 I STALLAZIO E

3.1 L’UVC Vorton Hozelock Cyprio può

essere aggiunto alla maggior parte

dei sistemi di filtrazione prima o

dopo la filtrazione – l’effetto è lo

stesso. L’acqua deve essere pompata

attraverso l’unità e non erogata per

gravità. Un’installazione tipica è

illustrata in ig. 1.

3.2 Ubicazione – L’unità DEVE essere

installata orizzontalmente su una

superficie solida. Se sufficientemente

robusto, può fare al caso il coperchio

di un filtro.

3.3 Per montare l’unità, sfilare

innanzitutto la base dal corpo

principale. Usando 4 accessori adatti,

avvitare la base alla superficie di

montaggio (vedi ig. 2). ar scorrere

il corpo principale nuovamente sulla

Informazioni sulla

sicurezza

L'apparecchio non deve essere

utilizzato da persone (bambini

inclusi) con disabilità ﬁsiche,

sensoriali o mentali, o prive

dell'esperienza necessaria, tranne

nel caso che tali persone siano

sotto la supervisione o abbiano

ricevuto le necessarie istruzioni da

parte di una persona responsabile

della loro sicurezza. I bambini

vanno sempre supervisionati per

assicurare che non giochino con

l'apparecchio.

collegamenti elettrici.

5.3 L’efficacia dell’UVC Vorton è legata

alla potenza della radiazione UVC

prodotta. Questa diminuirà

lentamente dal giorno in cui viene

montata la lampada. La lampada

UVC a estremità singola ha una

durata effettiva di 12 mesi e va

sostituita nel caso in cui si verifichi

una riduzione significativa nella

limpidezza dell’acqua. Accertarsi che

ciò sia dovuto ad una lampada

scaduta e non ad un filtro mal

mantenuto o ad un manicotto al

quarzo sporco o contenente calcare.

Entrambe queste eventualità

concorrono alla riduzione della

trasmissione UVC nell’acqua.

5.4 Specialmente in aree con acqua

dura, il tubo di quarzo potrebbe

coprirsi di calcare che ne ridurrà

l’efficacia. Per accedere al tubo e alla

lampada, fare riferimento alla

sezione 5.1. Il tubo va pulito con un

panno morbido e con uno

scrostatore delicato; sciacquare in

acqua prima del rimontaggio. NON

IMMERGERE L’UNITÀ IN ACQUA.

5.5 Sostituire la lampada all’inizio della

nuova stagione. Anche se la lampada

rimane ancora accesa, è possibile che

non emetta alcuna radiazione UVC

utile.

5.6 Sciacquare l’interno del corpo

principale per rimuovere sporco e

detriti.

5.7 Prima di riavviarlo, controllare

sempre attentamente che il sistema

non perda.

6. CO SERVAZIO E I VER ALE

6.1 Quando non è in uso, l’unità deve

essere rimossa, lavata a fondo,

pulita, asciugata e conservata in un

luogo asciutto e al riparo dal gelo.

7. LISTA DI VERIFICA

7.1 Se il Vorton non produce acqua

limpida, consultare la seguente

tabella prima di contattare il Servizio

di assistenza.

GARA ZIA ACQUA PULITA

HOZELOCK CYPRIO

GARANTIAMO ACQUA PULITA O UN

RIMBORSO per un UVC Vorton

Hozelock Cyprio utilizzato con un

filtro Hozelock Cyprio delle

dimensioni corrette. Questa garanzia

è valida per 12 mesi dopo la data di

acquisto a condizione che:

• siano state osservate le istruzioni di

installazione e funzionamento;

• siano state usate apparecchiature di

dimensioni corrette, conformemente

alle specifiche di dimensionamento

fornite da Hozelock.

• sia stata contattata con sufficiente

anticipo la nostra Helpline per la

risoluzione di eventuali problemi.

• il prodotto sia stato restituito senza

che abbia subito danni.

L’eventuale rimborso può essere

autorizzato solo da Hozelock Cyprio

e deve essere ottenuto

esclusivamente dal luogo originale di

acquisto, per il valore del prezzo di

acquisto dei soli filtro e UVC.

Si fa notare che la Garanzia

Clearwater non copre la perdita di

chiarezza dell’acqua nel caso questa

modo che possano essere spenti

assieme.

3.8 Accendere la pompa e il Vorton e

controllare che non vi siano perdite.

Controllare il funzionamento della

lampada, indicato da un bagliore

azzurrastro proveniente dai raccordi

traslucidi. NON ISSARE

DIRETTAMENTE LA LAMPADA UVC.

4. ISTRUZIO I PER L’USO

4.1 Utilizzato congiuntamente al filtro e

alla pompa filtro Hozelock Cyprio,

l’UVC Vorton produce acqua limpida

entro due settimane. Tuttavia la luce

ultravioletta può ritardare la

maturazione del filtro. Quando si

installa un nuovo filtro biologico,

attendere 6-8 settimane prima di

accendere l’UVC. Durante la

maturazione, il laghetto può

riempirsi di alghe verdi ma dovrebbe

ripulirsi entro due settimane

dall’accensione dell’UVC Vorton. I

livelli di ammoniaca e nitrito

possono innalzarsi inizialmente per

via della decomposizione delle alghe

intrappolate nel filtro. In questo

caso, l’alimentazione va prima

interrotta per far scendere tali livelli

e poi gradualmente ripristinata fino

ai livelli normali. Durante la stagione

di alimentazione il filtro e l’UVC

Vorton devono essere operativi 24

ore al giorno. Se dovesse essere

necessario spegnere la pompa e il

filtro, spegnere anche l’UVC Vorton.

Per l’inverno si raccomanda la

filtrazione continua. Il trattamento

UVC in inverno è facoltativo, ma se

vi è rischio di congelamento, l’unità

deve essere spenta, prosciugata e

rimossa per evitare di danneggiare il

prodotto.

5. MA UTE ZIO E

Scollegare sempre l’alimentazione di

rete prima di eseguire interventi di

installazione, riparazione,

manutenzione o installazione di

qualsiasi apparecchiatura nel

laghetto.

5.1 Per installare la lampada:

i) Togliere la vite che fissa la testina

elettrica (vedi ig. 5). Ruotare la

testina in senso antiorario, estrarre e

poi ruotare in senso orario. Quindi

separare delicatamente la testina dal

corpo principale.

ii) Seguendo una procedura analoga,

rimuovere il tubo al quarzo

togliendo le viti di fissaggio,

ruotando la sagoma di plastica in

senso antiorario e sfilandolo dal

corpo (vedi ig. 6).

iii) Con il portalampada ora accessibile,

premere la lampada in posizione.

iv) Riassemblare in posizione il tubo al

quarzo assicurandosi che la borchia

della vite sia riallineata e che la vite

sia serrata.

v) Riassemblare la testina sul corpo.

Usando i segni di allineamento (vedi

ig. 5), premere e,

contemporaneamente, ruotare in

senso antiorario per favorire

l’innesco, quindi ruotare in senso

orario. La borchia delle vite

dovrebbe riallinearsi per consentire

l’inserimento della vite di fissaggio.

5.2 Prima di tentare qualsiasi intervento

di manutenzione, fare riferimento

alla Sezione 1, Sicurezza e

base. Per i modelli gemelli (Vorton

27000), viene fornito un tubo di

congiunzione per collegare tra loro

le unità (vedi ig. 3). In questo caso

si devono ruotare le estremità, come

mostrato in figura, e collegarle tra

loro. Sistemare l’unità in sede e,

usando le due sagome base come

maschera, segnare le posizioni dei

fori.

3.4 Tagliare i due raccordi universali (in

dotazione) per adattarli alle

dimensioni corrette del tubo

flessibile. Inserire i raccordi nelle

prese filettate di ammissione e

sbocco usando i giunti a ‘0’ e i dadi

filettati forniti a corredo

(vedi ig. 4).

Per Vorton 4500 usare un tubo

flessibile da 25mm

Per Vorton 14000 e 27000 usare un

tubo flessibile da 40mm.

Premere il tubo di ammissione e

sbocco nei raccordi e fissare con un

morsetto adatto. Si raccomanda l’uso

del Tubo flessibile e dei Morsetti

Hozelock Cyprio (disponibili a parte).

Evitare che si creino attorcigliamenti

o piegature acute. Mantenere le

lunghezze del tubo le più corte

possibili per minimizzare le

restrizioni al flusso.

Entrambe le estremità dell’unità

possono essere ruotate per facilitare

le connessioni per la circolazione

dell’acqua. Lo sbocco (A) deve

trovarsi sopra l’unità, per assicurare

che non vi sia area intrappolata

all’interno (vedi igg. 2 e 3).

IMPORTA TE: La spina fornita con

questo prodotto non è impermeabile

e deve essere alloggiata in un

contenitore secco e a prova di

intemperie.

Se non si può raggiungere il punto

di collegamento all’alimentazione

senza estendere il cavo, usare un

connettore impermeabile e una

prolunga con isolamento in gomma

policloroprene – rif. H05 RN -3

conduttore 0,75mm.

3.5 Per il montaggio della lampada, vedi

la Sezione 5.1

3.6 Avvertenza. Questa apparecchiatura

deve essere collegata a massa ed è

essenziale che le connessioni siano

realizzate rifacendosi ai seguenti

codici. (Rif. ig. 6).

Il conduttore MARRONE va collegato

al terminale ASE, etichettato ‘L’.

Il conduttore BLU va collegato al

terminale NEUTRO, etichettato ‘N’.

Il conduttore VERDE/GIALLO va

collegato al terminale MASSA,

etichettato ‘ ’.

Marrone -

Sotto Corrente

Blu - Neutro

Verde/Giallo - Terra

3.7 Per i collegamenti di terminazione

all’alimentatore di rete, fare

riferimento alla Sezione 1, Sicurezza

e collegamenti elettrici. Si

raccomanda di collegare la pompa e

l’UVC allo stesso alimentatore, in

fosse dovuta a coltri di erbacce

invece che ad alghe verdi.

GARA ZIA DI 2 A I

HOZELOCK CYPRIO

Se questo UVC Vorton (esclusa la

lampada) si rende inservibile entro 2

anni dalla data di acquisto,

provvederemo a ripararlo o a

sostituirlo gratuitamente a nostra

discrezione, a meno che Hozelock

Cyprio non ritenga che il prodotto

sia stata danneggiato. La società non

accetta alcuna responsabilità per

danni derivanti da incidenti,

installazione errata o uso improprio.

La responsabilità è limitata alla

sostituzione di un’unità difettosa.

Questa garanzia non è trasferibile e

non influisce sui diritti statutari

dell’utente. Per avvalersi dei benefici

della garanzia, contattare

innanzitutto Hozelock Cyprio, la

quale potrà richiedere all’utente di

spedire l’unità insieme alla prova di

acquisto direttamente all’indirizzo

riportato di seguito.

www.hozelock.com

Este aclarador ultravioleta Vorton

funciona en base a electricidad y

ha sido diseñado para funcionar

con un sistema de filtración de estanque

previamente instalado. Dicho sistema

suele componerse de un filtro mecánico

y biológico, una bomba de filtración y

una manguera de conexión. Esta unidad

es apropiada para uso exterior

solamente.

ATE CIÓ : PRECAUCIÓ :

Precaución: La exposición a radiación

ultravioleta puede resultar peligrosa

y lesionar los ojos y la piel. o se

debe, en ninguna circunstancia, tratar

de tener acceso a la luz ultravioleta

cuando la unidad está encendida.

Cuando está encendido el aclarador,

se puede comprobar si está

funcionando viendo si sale un brillo

azulado por las colas de manguera

translúcidas.

1. ADVERTE CIA: SEGURIDAD Y

CO EXIO ES ELÉCTRICAS

1.1 Antes de empezar a manipular,

mantener, reparar o instalar equipos

en el estanque, siempre debe

desconectarse la electricidad.

1.2 La camisa transparente que se

encuentra en el interior de la

unidad está hecha de vidrio de

cuarzo y hay que tener cuidado

durante su instalación y

mantenimiento. Recomendamos

usar protección para los ojos, y

guantes apropiados.

1.3 La unidad ultravioleta Vorton es

resistente a la intemperie, pero no

sumergible. Coloque la unidad en

forma horizontal cerca del estanque,

pero no donde pueda caer al agua ni

empaparse.

1.4 Este producto viene con un cable

eléctrico de 3 conductores, de 5 m

de longitud. El enchufe que se

provee con esta unidad no es

impermeable.

1.5 Tramos de cable expuestos deben

colocarse en una posición apropiada

y protegerse con un conducto de

blindaje, especialmente si existe

algún riesgo de contacto con

equipos de jardinería como

horquetas y cortacéspedes, o niños y

animales domésticos.

1.6 Es IMPRESCINDIBLE instalar un

dispositivo de corriente residual

(RCD) en la fuente de electricidad de

la red.

1.7 Para instalar este producto se debe

cumplir con las normas nacionales y

locales para el alambrado eléctrico,

lo cual podría incluir el uso de un

Accertarsi che le parti dei raccordi traslucidi siano

visibili, in modo che si possa notare un bagliore

azzurrastro. Questa operazione è più facile se fatta

di sera, quando diventa buio.

Annotare la data in cui è stata installata la

lampada.

Si consiglia di sostituire la lampada all’inizio della

nuova stagione.

are riferimento alla sezione 5.3.

Tutta l’acqua del laghetto deve passare attraverso

l’Vorton UVC una volta ogni 1-2 ore – es. un

laghetto da 10.000 litri richiede una portata tra

4000 e 6000 litri/h, cercando di avvicinarsi il più

possibile al limite superiore.

Eseguire un’ispezione per impedire la

cortocircuitazione del sistema di filtrazione. La

stessa acqua viene filtrata in continuazione mentre

altre aree del laghetto rimangono statiche e non

filtrate.

Controllo Soluzione

Accensione ed emissione di

luce della lampada UVC.

Età della lampada.

Manicotto di quarzo pulito.

lusso sufficiente di acqua

erogato dalla pompa.

La pompa è all’estremità

opposta del laghetto rispetto

allo sbocco del filtro.

Description Vorton Vorton Vorton

4500 14000 27000

Lampada 9W 1520

Lampada 11W 1521 2x 1521

Tubo quarzo 1523 1524 2x 1524

Raccordi tubo flessibile 1537 1537 1537

Kit conversione tandem Z12405 Z12405

Staffa montaggio Z12415 Z12415 Z12415

Kit revisione annuale 1522 1522 1522

. modello

RICAMBI

Seguridad

Este aparato no fue diseñado para

ser usado por menores, ni por

personas con poca capacidad física,

con diﬁcultades sensoriales o

mentales, o con falta de experiencia

o de conocimientos, a menos que

cuenten con supervisión o

capacitación sobre el uso de

aparato, por una persona

responsable de su seguridad. Es

importante vigilar a los niños para

que no jueguen con el producto.

3.7 Para las conexiones con los

terminales de la red, refiérase a la

Sección 1, Seguridad y conexiones

eléctricas.

Recomendamos conectar la bomba y

el aclarador ultravioleta a una misma

fuente de electricidad, de tal manera

que se puedan apagar juntos.

3.8 Active la bomba y el Vorton y

verifique si hay escapes. Compruebe

si la luz está funcionando viendo si

sale un brillo azulado por las colas

de manguera translúcidas. NO MIRE

DIRECTAMENTE HACIA LA BOMBILLA

DEL ACLARADOR ULTRAVIOLETA.

4. I STRUCCIO ES DE USO

4.1 Usado conjuntamente con un filtro

para estanque y bomba de filtración

Hozelock Cyprio, el aclarador

ultravioleta Vorton debería producir

agua clara dentro de dos semanas.

Sin embargo, la luz ultravioleta

puede atrasar la maduración del

filtro. Al instalar un nuevo filtro

biológico, espere 6 – 8 semanas

antes de activar el aclarador

ultravioleta. Durante el proceso de

maduración, es posible que su

estanque se ponga verde, sin

embargo debería aclararse dentro de

dos semanas de haberse activado el

aclarador ultravioleta Vorton.

Inicialmente, es posible que

aumenten los niveles de amoníaco y

de nitritos, debido a la

descomposición de algas atrapadas

en el filtro. Si esto sucediera, deje de

alimentar a los peces hasta que

bajen los niveles de amoníaco y de

nitritos, después de lo cual se puede

volver paulatinamente a los niveles

normales de alimentación. Durante

la temporada de alimentación de los

peces, haga funcionar el filtro y

aclarador ultravioleta Vorton

durante las 24 horas del día. Si

tuviera necesidad de apagar la

bomba y el filtro, debe apagar el

aclarador ultravioleta Vorton

también. Se recomienda continuar la

filtración durante el invierno. El

tratamiento con aclarador

ultravioleta es opcional durante el

invierno, sin embargo si existe algún

riesgo de congelación, se debe

apagar la unidad, drenarla para

quitar todo el agua y guardarla para

así evitar que se dañe.

5 MA TE IMIE TO

Antes de empezar a manipular,

mantener, reparar o instalar equipos

en el estanque, siempre debe

desconectarse la electricidad.

5.1 Para instalar la bombilla

i) Saque el tornillo que sujeta el

cabezal eléctrico (véase la ig. 5).

Haga girar el cabezal hacia la

izquierda y tire del mismo para

sacarlo. Luego hágalo girar hacia la

derecha. A continuación debería ser

posible separar el cabezal

cuidadosamente del cuerpo

principal.

ii) Use un procedimiento similar para

sacar la camisa de vidrio de cuarzo,

sacando el tornillo de sujeción y

haciendo girar hacia la izquierda la

moldura plástica, para luego separar

la camisa del cuerpo principal del

equipo, (véase la ig. 6).

iii) Quedando ahora descubierto el

portabombillas, presione con la

mano para instalar la bombilla en su

posición.

base sobre la superficie en la cual se

va a montar. (Véase la ig. 2). Vuelva

a colocar el cuerpo principal sobre la

base, deslizándolo.

Para los modelos dobles (Vorton

27000), se provee un tubo para

conectar las dos unidades (véase la

ig. 3). En este caso, haga girar las

extremidades tal como se señala, y

haga las conexiones. Asiente la

unidad en su posición, y, utilizando

los dos moldes de la base a modo de

plantilla, marque la posición de los

orificios.

3.4 Corte las dos colas de manguera

universales (que vienen con el

equipo) según el tamaño de

manguera correspondiente.

Utilizando las juntas tóricas y tuercas

roscadas que se proveen con el

equipo, instale las colas de

manguera en las conexiones

roscadas de entrada y salida (véase

la ig. 4).

Para Vorton 4500:

utilice manguera de 25 mm

Para Vorton 14000/ 27000:

utilice manguera de 40 mm

Presionando con la mano, introduzca

las mangueras de entrada y salida

sobre las colas de manguera, y

sujételas con un gancho apropiado

para manguera. Recomendamos usar

mangueras y ganchos para

manguera Hozelock Cyprio (que se

pueden obtener separadamente).

Evite torceduras y curvas cerradas.

Mantenga los tramos de manguera

lo más corto posible con el fin de

reducir al mínimo las pérdidas de

caudal.

Se pueden hacer girar ambos

extremos de la unidad para permitir

conexiones más fáciles con el agua.

La salida (A) debería estar en la

parte superior de la unidad para

evitar que quede aire atrapado en el

interior. (Véanse las ig. 2 y 3).

IMPORTA TE: El enchufe que viene

con este producto no es

impermeable y debe encerrarse en

una caja protectora seca y a prueba

de intemperie.

Si no es posible alcanzar el enchufe

de la red sin alargar el cable, se

tiene que usar un conector

impermeable, y la alargadera tiene

que tener aislamiento de

policloropreno, ref. HO5 RN -3 con

alma de 0,75 mm.

3.5 Para instalar la lámpara, refiérase a

la Sección 5.1

3.6 Advertencia. Este aparato tiene que

tener conexión a tierra, y es

imprescindible que las conexiones se

hagan de acuerdo al código

siguiente. (Ref. ig. 6).

El conductor MARRÓN debe

conectarse con el terminal POSITIVO

que se señala con "L".

El conductor AZUL debe conectarse

con el terminal NEUTRO que se

señala con "N".

El conductor VERDE/AMARILLO debe

conectarse con el terminal de tierra

que se señala con E

Marrón -

Con Corriente

Azul - Neutro

Verde/Amarillo - Tierr

conducto de plástico o metal para

proteger el cable.

E CASO DE DUDAS SOBRE LA

CO EXIÓ CO EL SUMI ISTRO DE

ELECTRICIDAD DE LA RED,

CO SULTAR A U TÉC ICO

ELECTRICISTA CALIFICADO O A LA

AUTORIDAD LOCAL.

1.8 Se debe proteger este equipo contra

las heladas. Cuando hace frío en

invierno, (cuando los peces están

inactivos y las algas dejan de crecer),

se puede apagar la unidad, para

luego sacarla del estanque, quitarle

el agua y guardarla en un lugar seco

protegido de las heladas.

2 RECOME DACIO ES

GE ERALES

2.1 Rendimiento: Para óptimo

rendimiento, recomendamos usar

este producto con una bomba de

filtración y filtro Hozelock Cyprio. Se

debe poner la unidad en

funcionamiento las 24 horas del día

durante toda la temporada. De no

hacerlo así, puede producirse agua

verde, y caducaría la garantía de

agua clara (Clearwater Guarantee).

2.2 Tasa de flujo: Para óptimos

resultados, todo el agua que

contiene el estanque debería pasar

cada 11/2 – 21/2 horas por el

Aclarador ultravioleta Vorton.

Recomendamos usar una bomba de

las dimensiones necesarias para

lograr la tasa de flujo requerida con

la altura de elevación hidráulica

completa (la distancia vertical entre

la superficie del agua del estanque y

la entrada del filtro), más un margen

adicional de 0,6 – 0,9 m por pérdidas

debido a la fricción de la manguera.

2.3 Presión nominal: Todos los modelos

de aclaradores ultravioletas Vorton

tienen una presión nominal máxima

de 8 psi (10 pies, 3 m, 0,3 bar). Por lo

tanto esta unidad no es apropiada

para sistemas de filtración que

produzcan altos niveles de

contrapresión, tales como filtros de

arena.

2.4 Tratamientos para estanque:

Algunos medicamentos/tratamientos

pueden degradarse muy

rápidamente con la radiación

ultravioleta. Apague la unidad

durante el tratamiento contra

enfermedades.

2.5 Hay que tener cuidado adicional al

hacer conexiones con mangueras, ya

que si se producen fugas se perderá

agua del estanque.

2.6 Piezas de recambio: Utilice

solamente piezas de recambio

auténticas de Hozelock Cyprio.

3 I STALACIÓ

3.1 Se puede agregar el Aclarador

ultravioleta Vorton de Hozelock

Cyprio a la mayoría de los sistemas

de filtración antes o después del

filtro: se produce el mismo resultado.

El agua debe pasar por la unidad por

medio de bombeo, no por acción de

gravedad. En la ig. 1 se ve una

instalación típica.

3.2 Es IMPRESCINDIBLE instalar la unidad

en forma horizontal sobre una

superficie sólida. Si la tapa del filtro

es suficientemente robusta, se puede

usarla para este fin.

3.3 Para montar la unidad, primero

separe la base del cuerpo principal

deslizándola. Utilizando 4 accesorios

de fijación apropiados, atornille la

iv) Vuelva a montar la camisa de cuarzo,

cuidando de volver a alinear la parte

saliente del tornillo, y de volver a

instalar el tornillo.

v) Vuelva a montar el cabezal sobre el

cuerpo. Aprovechando las marcas de

alineamiento (véase la ig. 5), junte

las dos piezas a presión mientras las

hace girar hacia la izquierda para

que se encajen, para luego hacerlas

girar hacia la derecha. La parte

saliente del tornillo siempre debe

alinearse nuevamente para permitir

reinstalar el tornillo de sujeción.

5.2 Antes de iniciar ningún tipo de

mantenimiento, refiérase a la

sección 1, "Seguridad y conexiones

eléctricas".

5.3 El rendimiento del aclarador

ultravioleta Vorton está relacionado

con la fuerza de la radiación

ultravioleta que se produce. Esta

radiación se irá reduciendo

paulatinamente desde el primer día

que se instala(n) la(s) bombilla(s). La

bombilla ultravioleta con todas las

conexiones por la base tiene una

vida útil de 12 meses. Tendrá que

cambiar la bombilla cuando se

reduce significativamente la claridad

del agua. Debe comprobar si esto se

debe a una bombilla vencida, y no a

la necesidad de mantenimiento del

filtro ni a que la camisa de cuarzo

esté sucia o tenga depósitos de cal.

Cualquiera de estos factores podría

reducir enormemente las emisiones

del aclarador ultravioleta al agua.

5.4 Especialmente en áreas de agua

dura, la camisa de cuarzo puede

llegar a recubrirse de depósitos de

cal, lo cual reduciría su eficiencia.

Refiérase a la sección 5.1 sobre la

manera de tener acceso a la camisa y

a la bombilla. Limpie la camisa con

un trapo suave y un producto

desincrustante ligero, y lávela con

agua antes de instalarla de nuevo.

NO SE DEBE SUMERGIR LA UNIDAD

EN EL AGUA.

5.5 Cambie la bombilla al iniciarse la

temporada. Es posible que, aunque

sigue brillando, la bombilla no

produzca radiación ultravioleta

efectiva.

5.6 Lave el interior del cuerpo principal

para quitar suciedad y desechos.

5.7 Al volver a poner el sistema en

marcha, siempre debe revisarlo para

comprobar que no hayan escapes.

6 ALMACE AMIE TO DURA TE

EL I VIER O

6.1 Cuando la unidad está fuera de uso,

se debe retirar, lavar bien, secar y

guardar en un lugar seco y

protegido de las heladas.

7 LISTA DE COMPROBACIÓ

7.1 Si su Vorton no produjera agua

clara, antes de comunicarse con el

servicio de asistencia telefónica,

consulte la tabla de comprobación

que se encuentra a continuación.

GARA TÍA HOZELOCK CYPRIO

DE AGUA CLARA

Accertarsi che le parti dei raccordi traslucidi siano

visibili, in modo che si possa notare un bagliore

azzurrastro. Questa operazione è più facile se fatta

di sera, quando diventa buio.

Annotare la data in cui è stata installata la

lampada.

Si consiglia di sostituire la lampada all’inizio della

nuova stagione.

Refiérase a la sección 5.3.

Todo el agua que contiene el estanque debería

pasar por el aclarador ultravioleta Helix una vez

cada 1_ -2_ horas, es decir, un estanque de 10.000

litros necesita tener una tasa de flujo de 4000 a

6000 l/h, tratándose de acercarse lo más posible al

límite superior.

Revisar este aspecto: Esto es para evitar que se

produzca un cortocircuito en el sistema de

filtración, es decir que se filtre la misma agua una y

otra vez, mientras que otras partes del estanque

permanecen estáticas y sin filtrar.

Comprobar Manera de hacerlo

La edad de la bombilla.

Que la camisa de cuarzo

esté limpia.

Que la bomba entregue un

caudal suficiente de agua.

Que la bomba esté situada al

extremo contrario del

estanque en relación a la

salida del filtro.

Guarde información sobre la

fecha de instalación de la

bombilla. Recomendamos

instalar una bombilla nueva

al inicio de cada temporada.

GARANTIZAMOS AGUA CLARA O

DEVOLUCIÓN DE SU DINERO para el

aclarador ultravioleta Vorton de

Hozelock Cyprio, con tal que lo use

con un filtro Hozelock Cyprio del

tamaño apropiado. Esta garantía

tiene validez por 12 meses después de

su adquisición, a condición de lo

•Que Ud haya seguido las instrucciones

de instalación y de operación.

• Que haya utilizado equipo de

dimensiones apropiadas, conforme a

la información sobre dimensiones

provistas por Hozelock.

•Que haya consultado a nuestro

servicio de asistencia telefónica con

tiempo suficiente para tomar

cualquiera medida remediadora.

• Que se haya devuelto el producto sin

dañarse.

La devolución de dinero puede ser

autorizado solamente por Hozelock

Cyprio, y se hace solamente en el

lugar de adquisición original,

limitándose coste original de

adquisición del filtro y del aclarador

ultravioleta solamente.

Nótese que la Garantía de Agua Clara

no cubre la pérdida de claridad del

agua cuando ésta se debe a pelo

verde, y no a algas de agua verde.

GARA TÍA HOZELOCK DE 2

AÑOS

Si este aclarador ultravioleta

(excluyendo la bombilla) quedara

inservible dentro de 2 años de la

fecha de su adquisición, será reparado

o reemplazado, según nuestro

criterio, sin coste alguno, a menos

que, a nuestro juicio, haya sido

dañado. No se acepta ninguna

responsabilidad por daños causados

debido a accidentes, o a instalación o

uso inapropiados. La responsabilidad

se limita a reemplazar la unidad

defectuosa. Esta garantía no es

transferible. No afecta sus derechos

legales. Para lograr los beneficios que

ofrece esta garantía, contacte primero

a Hozelock Cyprio, que pueden

solicitar que se envíe la unidad, junto

con el comprobante de compra, a la

dirección que se señala a

continuación:

www.hozelock.com

Descripción Vorton Vorton Vorton

4500 14000 27000

Bombilla UV 9W 1520

Bombilla UV 11W 1521 2x 1521

Camisa de cuarzo 1523 1524 2x 1524

Colas de manguera 1537 1537 1537

Kit de conversión tándem Z12405 Z12405

Abrazadera para montaje Z12415 Z12415 Z12415

Kit de mantenimiento 1522 1522 1522

o. DE MODELO

plaats en gebruik de twee onderste

gietstukken als sjabloon voor het

markeren van de gaten.

3.4 Snij de twee universele

slangverloopstukken (bijgeleverd) op

maat voor de slang. Bevestig de

verloopstukken aan de

schroefdraadaansluitingen van de

inlaat en uitlaat met de bijgeleverde

O-ringen en moeren (zie fig. 4).

Voor Vorton 4500

gebruik slang van 25mm

Voor Vorton 14000 en 2700

gebruik slang van 40mm

Duw de inlaat- en uitlaatslang op de

verloopstukken en zet ze vast met

een geschikte slangklem. Wij

adviseren om Hozelock Cyprio

slangen en slangklemmen te

gebruiken (apart verkrijgbaar).

Kinken en scherpe bochten moeten

vermeden worden. Houd de

slanglengte zo kort mogelijk om het

stromingsverlies tot een minimum te

beperken.

Beide einden van de inrichting

kunnen gedraaid worden om de

wateraansluiting te vereenvoudigen.

Uitlaat A moet aan de bovenkant

van de inrichting liggen om

ingesloten lucht te voorkomen (zie

fig. 2 en 3).

BELA GRIJK: de bijgeleverde stekker

is niet waterdicht en moet in een

droge, waterdichte kast

ondergebracht worden.

Indien het aansluitpunt voor de

netvoeding niet zonder verlengsnoer

bereikt kan worden, moet een

waterdichte aansluiting gebruikt

worden en moet het verlengsnoer

met polychloropreenrubber

geïsoleerd worden, ref-HO5 RN -3-

aderig, 0,75mm.

3.5 Voor aanbrengen van de lamp, zie

sectie 5.1

3.6 Waarschuwing. Dit apparaat moet

geaard worden en het is essentieel

dat voor de aansluitingen de

volgende code gevolgd wordt (zie

fig. 16).

De BRUINE draad moet aangesloten

worden op de SPANNINGVOERENDE

klem ‘L’.

De BLAUWE draad moet

aangesloten worden op de

NEUTRALE klem ‘N’.

De GROEN/GELE draad moet

aangesloten worden op de aardklem

‘ ’.

bruin - spanning

blauw - neutraal

groen/geel - aarde

3.7 Zie sectie 1, ‘Veiligheid en

elektrische aansluitingen’, voor

aansluiting op de netvoeding.

Wij adviseren de pomp en de UVC

aan te sluiten op dezelfde

stroomvoorziening, zodat ze

gelijktijdig uitgeschakeld kunnen

worden

3.8 Zet de pomp en de Vorton aan en

controleer op lekkage. Controleer of

de lamp werkt door te controleren

bekabeling en het gebruik van

plastic of metaal in de bekabeling.

RAADPLEEG BIJ TWIJFEL OVER HET

AA SLUITE VA DE BEDRADI G

OP HET ELKETRICITEITS ET EE

ERKE D ELEKTRICIE OF UW

ELEKTRICITEITSBEDRIJF.

1.8 Bescherm tegen vorst. Bij koud

winterweer (wanneer de vissen niet

actief zijn en de algengroei stopt),

kan de inrichting uitgeschakeld

worden en moet deze verwijderd

worden. Laat het water weglopen

en bewaar de inrichting op een

droge, vorstvrije plaats.

2. ALGEMENE AANWIJZINGEN

2.1 Prestatie – voor maximum prestatie

wordt aanbevolen om dit product

tezamen een Hozelock Cyprio

filterpomp en filter te gebruiken. De

installatie moet het hele seizoen 24

uur per dag in aan blijven staan.

Wordt dit niet gedaan, dan kan dit

tot groen water leiden en komt de

Helder Water Garantie te vervallen.

2.2 Volumestroom – voor het beste

resultaat moet de hele inhoud van

de vijver elke 11/2 – 21/2 uur door de

Vorton UVC stromen. Wij adviseren u

ervoor te zorgen dat het

pompdebiet voldoende is voor de

volledige hoogte (de verticale

afstand van het wateroppervlak en

de filterinlaat, plus een marge van

0,6-0,9m voor verlies wegens

slangweerstand).

2.3 Nominale druk – alle Vorton UVC

modellen hebben een maximum

nominale druk van 8 psi (3m, 0,3

bar). Het systeem is daarom

ongeschikt voor filtersystemen met

hoge tegendruk, zoals zandfilters.

2.4 Vijverbehandelingen – sommige

medicaties/behandelingen worden

door UVC-straling snel afgebroken.

Schakel bij de behandeling van

ziekten de inrichting daarom uit.

2.5 De slangkoppelingen moeten

zorgvuldig aangesloten worden

omdat lekkage tot waterverlies uit

de vijver leidt.

2.6 Reserveonderdelen – gebruik alleen

originele Hozelock Cyprio

reserveonderdelen.

3. I STALLATIE

3.1 De Hozelock Cyprio Vorton UVC kan

voor of achter de meeste

filtersystemen aangesloten worden;

het effect is hetzelfde. Het water

moet door de inrichting gepompt

worden en niet toegevoerd worden

onder natuurlijk verval.. Een

standaardinstallatie wordt getoond

in figuur 1.

3.2 Locatie: de inrichting MOET

horizontaal op een stevig oppervlak

aangebracht worden. Het deksel van

een filter kan hiervoor geschikt zijn,

indien dit stevig genoeg is.

3.3 Voor het aanbrengen van de

inrichting moet eerst de basis van

het hoofdgedeelte geschoven

worden. Schroef de basis met 4

geschikte schroeven op het

bevestigingsoppervlak (zie fig. 2).

Schuif het hoofdgedeelte terug op

de basis.

Voor dubbele modellen (Vorton

27000) is gezorgd voor een buis om

de twee met elkaar te verbinden (zie

fig. 13). Zet de inrichting op zijn

Deze Vorton ultraviolette reiniger

is een elektrisch apparaat dat

ontworpen is voor gebruik met

een bestaand vijverfiltersysteem. Dit

behoort gewoonlijk te bestaan uit een

mechanisch en biologisch filter,

filterpomp en verbindingsslang. Het

systeem is alleen geschikt voor gebruik

buitenshuis.

ATTE TIE: UV Waarschuwing

Voorzichtig: blootstelling aan

ultraviolette (UV) straling kan

gevaarlijk zijn en de ogen en huid

beschadigen. In geen geval mag

geprobeerd worden om toegang te

krijgen tot de lamp wanneer

apparaat aan staat. Wanneer de lamp

ingeschakeld is kan de werking

gecontroleerd worden door te zien of

een blauwachtige licht uit de

doorzichtige slangverloopstukken

schijnt.

1. WAARCHUWI G: VEILIGHEID

E ELEKTRISCHE

AA SLUITI GE

1.1 De elektrische voeding moet altijd

losgenomen worden voordat de

apparatuur in de vijver aangeraakt

wordt of met onderhoud, reparatie

of installatie begonnen wordt.

1.2 De doorzichtige buis in de inrichting

bestaat uit kwartsglas. Ga tijdens de

installatie en het onderhoud

voorzichtig te werk. Het gebruik van

oogbescherming en handschoenen

wordt aanbevolen.

1.3 De Vorton UVC is weerbestendig

maar kan niet ondergedompeld

worden. Plaats de inrichting

horizontaal bij de vijver, maar niet

zodat deze in het water kan vallen

of vol met water kan lopen.

1.4 Dit product wordt geleverd

compleet met een drieaderige kabel

van 5m. De bijgeleverde stekker is

niet waterdicht.

1.5 Het zichtbare kabeltraject moet op

een praktische wijze aangebracht

worden en beschermd worden door

een versterkte buis, met name

wanneer risico bestaat op contact

met tuingereedschap zoals een vork

of grasmachine, of kinderen en

huisdieren.

1.6 De netvoeding MOET voorzien

woorden van een

reststroominrichting van 10 of

30mA.

1.7 De installatie moet voldoen aan de

nationale en europese richtlijnen

voor elektronische aparatuur. Onder

deze richtlijnen valt de gegoten

Veiligheidsinformatie

Het apparaat is niet bedoeld voor

gebruik door kinderen en

personen met verminderde

fysieke, zintuiglijke of mentale

capaciteiten of gebrek aan

ervaring en kennis, tenzij men

onder supervisie staat van een

persoon die verantwoordelijk is

voor hun veiligheid.

Kinderen moeten onder supervisie

staan om er zeker van te zijn dat

ze niet met het apparaat kunnen

spelen.

of een blauwachtige licht uit de

doorzichtige slangverloopstukken

schijnt. KIJK NIET DIRECT IN DE UVC-

LAMP.

4. GEBRUIKSAA WIJZI G

4.1 Wanneer de Vorton UVC

aangesloten is op een Hozelock

Cyprio vijverfilter en filterpomp,

behoort deze binnen twee weken

helder water te produceren. UV-licht

kan echter de filter-acclimatisering

vertragen. Tijdens de acclimatisering

kan uw vijver groen worden maar

uw vijver moet helder zijn binnen

twee weken na het aanzetten van

uw Vorton UVC. Het ammoniak- en

nitrietniveau kan aanvankelijk

stijgen als gevolg van de ontbinding

van alg die in het filter opgevangen

is. Wanneer dit gebeurt moet met

voederen gestopt worden totdat het

ammoniak- en nitrietniveau daalt,

waarna het voederen

langzamerhand mag toenemen tot

een normaal niveau. Het filter en de

Vorton UVC moeten tijdens het

voederseizoen 24 uur per dag aan

staan. Indien het nodig mocht zijn

om de pomp en filter uit te

schakelen, moet de Vorton UVC

eveneens uitgeschakeld worden.

Doorgaan met filteren in de winter

wordt aanbevolen. UVC-behandeling

in de winter is mogelijk, maar indien

kans bestaat op bevriezing moet de

inrichting uitgeschakeld, geleegd en

verwijderd worden. Hierdoor wordt

beschadiging van het product

voorkomen.

5. O DERHOUD

De elektrische voeding moet altijd

losgenomen worden voordat de

apparatuur in de vijver aangeraakt

wordt of met onderhoud, reparatie

of installatie begonnen wordt.

5.1 Aanbrengen van de lamp:

i) Verwijder de schroef waarmee de

elektrische kop bevestigd is (zie fig.

5). Draai de kop tegen de klok in,

trek naar buiten en draai vervolgens

met de klok mee. De kop moet nu

voorzichtig van het hoofdgedeelte

weggetrokken kunnen worden.

ii) Verwijder de kwartsglazen buis op

een soortgelijke manier, door de

bevestigingsschroef los te draaien,

de plastic gietvorm tegen de klok in

te draaien en van het hoofdgedeelte

weg te trekken (zie fig. 6)

iii) De lamphouder is nu bereikbaar –

duw de lamp op zijn plaats.

iv) Breng de kwartsbuis op zijn plaats

aan en zorg ervoor dat de

schroefnok op één lijn ligt en de

schroef aangebracht wordt.

v) Bevestig de kop weer op het

hoofdgedeelte. Gebruik de

afstelpunten (zie fig. 5) en druk ze

samen, terwijl tegen de klok in

gedraaid wordt, zodat ze in elkaar

grijpen. Draai vervolgens met de

klok mee. De schroefnok moet op

één lijn liggen zodat de

bevestigingsschroef weer

aangebracht kan worden.

5.2 Belangrijk: zie sectie 1, ‘Veiligheid en

elektrische aansluitingen’, voor

aansluiting op de netvoeding.

5.3 De prestatie van uw Vorton UVC is

afhankelijk van de stralingssterkte

van de UVC. Deze sterkte neemt

langzamerhand af vanaf de dag

waarop uw lamp(en) aangebracht is

(zijn). de eenzijdige UV-lamp heeft

een effectieve levensduur van 12

maanden. Wanneer de helderheid

van het water aanzienlijk afneemt,

moet de lamp vervangen worden.

Verifieer echter of dit te wijten is

aan een lamp die niet langer

bruikbaar is en niet aan een slecht

onderhouden filter of een

kwartsbuis die vuil is of kalkaanslag

heeft. Beide kunnen de UV-straling

in het water ernstig belemmeren.

5.4 Vooral in gebieden met hard water

kan de kwartsbuis met kalkaanslag

bedekt raken, waardoor de

efficiëntie afneemt. Voor toegang

tot de buis en lamp, zie sectie 5.1.

Reinig de buis met een zachte doek

en een niet-agressief

verwijderingsmiddel voor

kalkaanslag. Spoel met water af

alvorens weer aan te brengen. DE

INRICHTING NIET IN WATER

ONDERDOMPELEN.

5.5 Vervang de lamp aan het begin van

het nieuwe seizoen. Hoewel de

lamp nog steeds brandt, is het

mogelijk dat geen bruikbare UVC-

straling meer afgegeven wordt.

5.6 Was de binnenkant van het

hoofdgedeelte om vuil en rommel

te verwijderen.

5.7 Controleer het systeem bij het

herstarten altijd op lekkage.

6. WI TEROPSLAG

6.1 Wanneer de inrichting niet gebruikt

wordt moet deze verwijderd,

grondig gewassen, gedroogd en op

een droge, vorstvrije plaats

opgeslagen worden.

7. CONTROLELIJST

7.1 Indien uw Vorton geen helder

water produceert, dient u de

volgende tabel te raadplegen

alvorens de hulplijn te bellen.

HOZELOCK HELDER WATER

GARA TIE

WIJ GARANDEREN U HELDER

WATER O UW GELD TERUG op een

Hozelock Cyprio Vorton UVC,

wanneer deze gebruikt wordt met

een Hozelock Cyprio filter met de

juiste capaciteit. Deze garantie

duurt 12 maanden vanaf de datum

van aankoop, op voorwaarde dat:

Zorg ervoor dat de doorzichtige

slangverloopstukken zichtbaar zijn zodat het

blauwachtige licht waarneembaar is. Dit is

gemakkelijker ‘s avonds laat wanneer het donker

wordt.

Noteer de datum waarop de lamp geïnstalleerd is.

Wij adviseren om de lamp aan het begin van het

nieuwe seizoen te vervangen.

Zie sectie 5.3.

Al het vijverwater moet elke 11/2 – 21/2 uur door

de Vorton UVC stromen, d.w.z. een vijver van

10.000 liter heeft een pompdebiet van 4000 – 6000

liter/uur nodig en moet de bovenste limiet zo dicht

mogelijk benaderen.

Inspectie: dit is om kortsluiting van het

filtersysteem te voorkomen – herhaaldelijke

filtratie van hetzelfde water terwijl andere

gedeelten van de vijver niet doorstromen en

ongefilterd blijven.

Controleren Hoe

Is de UVC-lamp aan en gloeit

hij?

Hoe oud is de lamp?

Is de kwartsbuis schoon?

Is de volumestroom uit de

pomp toereikend?

Bevindt de pomp zich aan

het andere uiteinde van de

vijver vergeleken met de

uitlaat van het filter?

Omschrijving Vorton Vorton Vorton

4500 14000 27000

UV-lamp 9W 1520

UV-lamp 11W 1521 2x 1521

Kwartsbuis 1523 1524 2x 1524

Slangkoppelingen 1537 1537 1537

Tandem uitbouwset Z12405 Z12405

Montageplaat Z12415 Z12415 Z12415

Service Kit 1522 1522 1522

MODEL UMMER

Denna Vorton UV-klargörare drivs

elektriskt och är designad för

arbete tillsammans med ett

befintligt system för filtrering av

dammar. I typfallet kan detta bestå av

mekaniska och biologiska filter,

filterpump och anslutande slangar.

Enheten är endast lämplig för

utomhusbruk.

OBSERVERA UV-VAR I G

Försiktighet – exponering för UV-ljus

kan vara farligt och orsaka skador på

ögon och hud. Under inga

omständigheter ska något försök

göras att bereda tillträde till lampan

medan enheten är påslagen. är

påslagen kan lampans funktion

kontrolleras genom att det då lyser

ett blått sken i de genomskinliga

slanganslutningarna.

1 VAR I G, SÄKERHET OCH

ELEKTRISKA A SLUT I GAR

1.1 Koppla alltid bort strömmen innan

du börjar hantera, underhålla,

reparera eller installera elektrisk

utrustning i dammen.

1.2 Det klara röret i enheten är tillverkat

av kvartsglas, så var noga med

installation och underhåll. Vi

rekommenderar att ögonskydd och

handskar används.

1.3 Vorton UV-klargörare är vädersäker,

men inte nedsänkbar. Placera

enheten horisontellt nära dammen,

men inte där den kan ramla ned i

vattnet eller dränkas.

Produkten levereras med 5 meter 3-

ledares sladd. Den kontakt som

medföljer är inte vattensäker.

1.4 Kablen ska placeras med förnuft och

skyddas ar armerad sladdhållare,

speciellt om det finns risk för

kontakt med trädgårdsutrustning

som grepar eller gräsklippare, eller

barn och husdjur.

1.5 En 10 mA eller 30 mA jordfelsbrytare

MÅSTE vara monterad på

nätanslutningen.

1.6 Permanenta installationer till

nätström måste utföras i enlighet

med lokala bestämmelser. Vid minsta

tveksamhet om dragningen till nätet

ska en behörig elektriker tillkallas.

1.7 Installationen måste göras i enlighet

med el-myndighetens krav vilket kan

innebära att kabeln måste skyddas i

ett plast- eller metallrör.

RÅDFRÅGA E BEHÖRIG

ELEKTRIKER ELLER LOKALA

MY DIGHETER OM ÅGOT

TVIVELSMÅL RÅDER A GÅE DE

A SLUT I GE TILL

ÄTSTRÖMME .

• u de instructies voor installatie en de

gebruiksaanwijzing opgevolgd hebt;

• u apparatuur gebruikt met de juiste

capaciteit, overeenkomstig de

informatie van Hozelock;

•u de hulplijn

0416 569290 (voor Nederland)

03 213 08 83 (voor België)

vroegtijdig genoeg belt om

problemen te verhelpen;

• het product onbeschadigd

teruggebracht is.

Restitutie kan alleen door Hozelock

Cyprio geautoriseerd worden en kan

alleen plaatsvinden op de plaats van

aankoop, uitsluitend voor het

bedrag van de aankoopprijs van het

filter en de UVC.

NB: uw Helder Water Garantie geldt niet

wanneer verlies van de helderheid

van het water veroorzaakt wordt

draadalg in tegenstelling tot

groenwater algen.

HOZELOCK CYPRIO 2 JAAR

GARA TIE

Indien deze Vorton UVC (exclusief de

lamp) binnen 2 jaar na de datum van

aankoop onbruikbaar wordt, zal

deze naar ons goeddunken gratis

gerepareerd of vervangen worden,

tenzij de pomp naar onze mening

beschadigd is.

Wij aanvaarden geen

aansprakelijkheid voor beschadiging

als gevolg van een ongeluk,

verkeerde installatie of

onoordeelkundig gebruik. Onze

aansprakelijkheid is beperkt tot

vervanging van een defecte

inrichting. De garantie is niet

overdraagbaar. Dit heeft geen

invloed op uw wettelijk rechten als

consument

Om gebruik te kunnen maken van

de garantie moet eerst contact

opgenomen worden met Hozelock

Cyprio, die u kan vragen om de

pomp met het bewijs van aankoop

op te sturen naar het onderstaande

adres.

www.hozelock.com

Säkerhetsinformation

Denna produkt är inte avsedd att

användas av personer (inklusive

barn) med nedsatt fysisk, sensorisk

eller mental hälsa, eller brist på

erfarenhet och kunskap såvida de

inte övervakas eller får instruktion

beträffande dammsugarens

funktion av någon som ansvarar för

deras säkerhet.

Se till att barn inte leker med

dammsugaren.

2GE ERELLA RÅD

2.1 Prestanda – Vi rekommenderar att

för maximala prestanda ska denna

produkt användas tillsammans med

en Hozelock Cyprio filterpump och

filter. Enheten ska köras 24 timmar

per dygn under säsongen.

Underlåtenhet att göra detta kan

resultera i grönvatten och gör

klarvattengarantin ogiltig.

2.2 löde. ör bästa resultat ska hela

dammens innehåll passera genom

klargöraren varje 11/2 – 21/2 timme.

Vi rekommenderar att din pump har

kapacitet för detta flöde mot full

hydraulisk höjd (den vertikala

distansen mellan dammens vattenyta

och filtrets intag, plus en mån på 0,6

– 0,9 meter för friktionsförluster i

slangarna.

2.3 Tryckklassning – Samtliga Vorton UV-

klargörare är klassade för ett

maximalt tryck på 8 psi. Enheten är

därför inte lämpad för filtersystem

som ger höga nivåer av baktryck

som exempelvis sandfilter.

2.4 Dammbehandlingar – viss

medicinering / behandling kan

snabbt brytas ned av UV-strålning.

Slå av enheten under behandling av

sjukdomar.

2.5 Var extra noga med

slanganslutningar eftersom läckor

innebär att dammen förlorar vatten.

2.6 Reservdelar – använd endast

genuina Hozelock Cyprio

utbytesdelar.

3 I STALLATIO

3.1 Hozelock Cyprio Vorton UVC kan

kopplas till de flesta filtersystemen,

före eller efter filtreringen är

effekten dock densamma. Vattnet

måste pumpas genom enheten – inte

komma med gravitation. En typisk

installation visas i fig. 1.

3.2 Placering – enheten MÅSTE

installeras horisontellt på en solid

yta. iltrets lock kan vara lämpligt,

om detta är stabilt nog.

3.3 Montera enheten genom att först

dra av basen från huvudkroppen.

Använd fyra lämpliga skruvar och

skruva fast basen på monteringsytan

(se fig. 2). Dra tillbaka kroppen på

foten.

ör dubbelmodeller (Vorton 27000)

medföljer ett länkande rör (se fig. 3).

Rotera i så fall ändarna som visat

och koppla ihop. Placera enheten på

plats och markera lägena för

skruvhålen med basplattorna som

mall,

3.4 Kapa slanganslutningarna av

universalmodell (medföljer) till rätt

storlek för använd slangdiameter.

Montera dessa anslutningar i in- och

utloppens gängade kopplingsdon,

använd medföljande o-

ringstätningar och muttrar (se fig. 4).

ör Vorton 4500

använd 25 mm grov slang

ör Vorton 14000 och 27000

använd 40 mm grov slang

Tryck fast slangarna på

anslutningarna och säkra med

passande slangklämmor. Vi

rekommenderar bruket av Hozelock

Cyprio slangar och slangklämmor

(separata artiklar). Undvik veck och

skarpa krökar och håll slanglängden

så kort som möjligt för att minimera

flödesförlusterna.

Bägge ändar av enheten kan vridas

för att underlätta anslutningen av

vattnet. Utloppet (A) ska vara överst

på enheten för att säkerställa att

ingen luft fångas inuti (se fig.2 och

3).

VIKTIGT: Den kontakt som följer med

produkten är inte vattensäker och

måste finnas i ett vädersäkrat hölje.

Om du inte når anslutningspunkten

till nätströmmen utan

förlängningssladd måste en

vattentät kontakt användas och

förlängningssladden måste vara

isolerad med polythloroprengummi,

ref HO5 RN -3 med kärndiameter

0,75 mm.

3.5 Se avsnitt 5.1 för montering av

lampan

3.6 Varning! Denna apparat måste

jordas och det är nödvändigt att

anslutningarna sker enligt följande

(se fig. 6).

Den BRUNA ledaren måste vara

ansluten till AS, märkt L på plinten.

Den BLÅ ledaren måste vara

ansluten till NEUTRAL, märkt N på

plinten

Den GRÖNGULA ledaren måste vara

ansluten till jord ‘ ’

brun = fas

blå = nolla

grön/gul = skyddsjord

3.7 Se avsnitt 1, Säkerhet och elektriska

anslutningar, för anslutningen till

nätströmmen.

Vi rekommenderar att pump och UV-

klargörare ansluts till samma uttag

så att de kan stängas av samtidigt.

3.8 Starta pump och Vorton och leta

efter läckor. Kontrollera att lampan

lyser genom att leta efter ett blått

sken från de genomskinliga

slanganslutningarna. STIRRA ALDRIG

DIREKT PÅ EN UV-LAMPA.

4BRUKSA VIS I G

4.1 Kopplat till ett Hozelock Cyprio

dammfilter med pump kan en

Vorton UV-klargörare framställa rent

vatten inom två veckor. Dock kan

UV-strålning fördröja

filtermognaden. Vid installerandet

av ett nytt biologiskt filter, låt detta

finnas på plats i 6 – 8 veckor innan

UV-ljuset slås på. Under

mognadsprocessen kan din damm bli

grön, men detta bör klarna inom två

veckor efter det att du slagit på din

Vorton UV-klargörare. Halterna av

ammoniak och nitriter kan

inledningsvis komma att stiga tack

vare nedbrytning av alger fångade i

filtret. Skulle detta inträffa, stoppa

då matningen till dess att halterna

av ammoniak och nitriter sjunker,

varefter matningen gradvis kan

återgå till det normala. Kör filter och

Vorton UV-klargörare 24 timmar om

dygnet under matningssäsongen.

Skulle du behöva stänga av pump

och filter, stäng då även av UV-

klargöraren. ortsatt filtrering under

vintern rekommenderas. UV-

klargörning under vintern är

frivilligt, men om det förekommer

den minsta frostrisk ska enheten

stängas av, dräneras och plockas

undan. Detta förhindrar skador på

produkten.

5 U DERHÅLL

Koppla alltid bort strömmen innan

du börjar hantera, underhålla,

reparera eller installera elektrisk

utrustning i dammen.

5.1 Montering av lampan:

i) Skruva ur den skruv som fäster

elhuvudet (se fig. 5). Vrid huvudet

motsols, dra ut och vrid sedan

medsols. Huvudet ska nu försiktigt

dras undan från kroppen.

ii) Avlägsna kvartsglasröret på liknande

sätt genom att skruva ur skruven,

vrida på plasthöljet motsols och dra

ut från kroppen (se fig. 6).

iii) När lamphållaren blir åtkomlig ska

lampan tryckas på plats.

iv) Montera kvartsglasröret på plats, se

till att pinnbulten är uppriktad och

skruven inskruvad.

v) Montera huvudet på kroppen.

Använd uppriktningsmärkena (se fig.

5) och tryck ihop samtidigt som du

vrider motsols så att de klickar ihop

och vrid sedan medsols. Pinnbulten

ska vara uppriktad så att fästskruven

kan skruvas i.

5.2 Viktigt – se avsnitt 1, säkerhet och

elektriska anslutningar innan du

försöker dig på något

underhållsarbete.

5.3 Hur bra din Vorton UV-klargörare

presterar är relaterat till styrkan i

den alstrade UV-strålningen. Den

avtager långsamt med tiden redan

från första tändningen. Den

enkeländade glödlampan har en

effektiv livstid på 12 månader. Du

behöver byta lampa när det blir en

märkbar försämring av vattnets

klarhet. Säkerställ att detta beror på

en utbränd lampa och inte ett dåligt

underhållet filter eller

smutsigt/förkalkat lampglas.

Bäggedera kan i stor grad reducera

UV-strålningen till vatten.

5.4 Speciellt i områden med hårt vatten

kan kvartshylsan komma att bli

igenkalkad, vilket reducerar

effekten. Se avsnitt 5.1 för åtkomst

av lampan och hylsan. Rengör hylsan

med en mjuk trasa och ett milt

avkalkningsmedel och skölj av med

vatten innan den sätts tillbaka.

DOPPA INTE NED ENHETEN I

VATTEN.

5.5 Byt lampa vid början på varje

säsong. Även om lampan lyser

kanske den inte avger användbar

UV-strålning.

Säkerställ att en del av den genomskinliga

slanganslutningen är synlig, så att du kan se ett

blått sken. Detta kan vara lättare att se på kvällen

när det är mörkt.

Anteckna när lampan är installerad. Vi

rekommenderar att en ny lampa installeras när den

nya säsongen börjar.

Se avsnitt 5.3.

Allt vatten i dammen ska passera genom Vorton

UV-klargörare varje 11/2 – 21/2 timme, d.v.s. en

damm på 10 000 liter kräver ett flöde på mellan 4

000 och 6 000 liter per timme vid försök att hålla

sig så nära den övre gränsen som möjligt.

Inspektion – Detta är för att förhindra

“kortkoppling” av filtersystemet – samma vatten

filtreras gång efter annan medan andra delar av

dammen förblir statiskt ofiltrerad.

Kontrollera Hur

Lampan är tänd och lyser.

Lampans ålder.

Kvartshylsans renhet.

Att pumpen avger tillräckligt

vattenflöde.

Att pumpen är på motsatt

ände av dammen från filtrets

utlopp

Benämning Vorton Vorton Vorton

4500 14000 27000

UV-lampa 9W 1520

UV-lampa 11W 1521 2x 1521

Kvartshyl sa 1523 1524 2x 1524

Slanganslutningar 1537 1537 1537

Tandemsats Z12405 Z12405

ästbygel Z12415 Z12415 Z12415

Sats för årlig service 1522 1522 1522

MODELL R

säilytettävä kuivassa, pakkaselta

suojatussa paikassa.

2YLEISOHJEET

2.1 Suorituskyky – Tuotteen

maksimisuorituskyvyn

varmistamiseksi suosittelemme, että

sitä käytetään Hozelock Cyprio -

suodinpumpun ja suotimen kanssa.

Yksikköä on käytettävä 24 tuntia

vuorokaudessa koko kauden ajan.

Ellei näin tehdä, seurauksena voi olla

vihreä vesi eikä kirkkaanveden

takuumme ole voimassa.

2.2 Virtausnopeus – Parhaat tulokset

saadaan, jos koko lammen sisältö

kulkee

Vorton UV-kirkastimen läpi 1 1/2 – 2

1/2 tunnin välein. Suosittelemme

käytettäväksi pumpun kokoa, joka

tuottaa tarvittavan virtausnopeuden

täyttä hydraulista nostoa vastaan

(lammen vedenpinnan ja suotimen

sisääntulon välinen kohtisuora

etäisyys sekä 0,6 – 0,9 m letkun

kitkan aiheuttamaa veden menetystä

varten).

2.3 Paineluokka – Kaikilla Vorton UVC-

malleilla on 8 psi:n

enimmäispainearvo (3 m, 0,3 baaria).

Siksi yksikkö ei sovi suuren

vastapaineen tuottaviin

suodinjärjestelmiin, esim.

hiekkasuotimiin.

2.4 Lammen käsittelyaineet – Eräät

lääkitys-/käsittelyaineet voivat hajota

nopeasti UV-kirkastimen säteilyn

vaikutuksesta. Kytke yksikön virta

pois tauteja lääkitessä.

2.5 Kaikkien letkuliitäntöjen kanssa on

oltava erityisen varovainen, koska

vuotavat liitännät voivat johtaa

lammen vesihukkaan.

2.6 Varaosat – Käytä vain alkuperäisiä

Hozelock Cyprion varaosia.

3 ASE US

3.1 Hozelock Cyprio Vorton UVC voidaan

liittää useimpiin suodinjärjestelmiin

joko suodinta ennen tai sen jälkeen

– vaikutus on sama. Vesi on

pumpattava yksikön läpi – sen ei saa

antaa virrata omalla painollaan.

Kuvassa 1 on tyypillinen

asennusesimerkki.

3.2 Sijainti – yksikkö TÄYTYY asentaa

vaakatasoon kiinteälle alustalle.

Suotimen kansi voi sopia

tarkoitukseen, jos se on tarpeeksi

kestävä.

3.3 Kiinnitä yksikkö liu'uttamalla ensin

sen jalusta erilleen rungosta. Ruuvaa

jalusta kiinnityspinnalle 4 sopivalla

kiinnikkeellä. (Ks. kuva 2.) Liu'uta

runko takaisin jalustalle.

Kaksoismalleille (Vorton 27000)

toimitetaan yhdysletku yksikköjen

liittämiseksi toisiinsa (ks. kuva 3).

Siinä tapauksessa kierrä päitä kuvan

osoittamalla tavalla ja liitä yksiköt

toisiinsa. Aseta yksikkö paikalleen ja

merkitse aukkokohdat käyttämällä

kahta jalustakiinnikettä mallina.

3.4 Leikkaa kaksi yleiskokoista

letkunpäätä (kuuluvat toimitukseen)

letkun kokoon sopiviksi. Kiinnitä

letkunpäät kierteisiin syöttö- ja

ulostuloliitäntöihin käyttämällä

pakkauksessa olevia 'O'-tiivisteitä ja

kierremuttereita (ks. kuva 4).

Vorton 4500:

käytä 25 mm letkua

Tämä Vorton-

ultraviolettikirkastin toimii

sähköllä, ja se on tarkoitettu

käytettäväksi yhdessä lammen

suodinjärjestelmän kanssa. Järjestelmä

käsittää yleensä mekaanisen ja

biologisen suotimen, suodinpumpun ja

yhdysletkun. Yksikkö sopii vain

ulkokäyttöön.

HUOMIO UV-VAROITUS:

Huomio – Ultraviolettisäteilylle (UV)

altistuminen voi olla vaarallista ja

aiheuttaa vahinkoa silmille ja iholle.

Lamppua ei saa koskaan käsitellä

silloin kun siihen on kytketty virta.

Kun lamppuun on kytketty virta, sen

toimivuus voidaan tarkistaa

katsomalla, hehkuvatko läpinäkyvät

letkunpäät sinertävinä.

1. VAROITUS: TURVALLISUUS JA

SÄHKÖKYTKE ÄT

1.1 Irrota sähköjohto aina ennen kuin

käsittelet, huollat, korjaat tai

asennat lammen laitteita.

1.2 Yksikön sisällä oleva kirkas putki on

valmistettu kvartsilasista, ja sitä on

käsiteltävä varoen asennuksen ja

huollon aikana. Suosittelemme

suojalasien ja sopivien käsineiden

käyttöä.

1.3 Vorton UVC on säänkestävä mutta

sitä ei saa upottaa veteen. Aseta

yksikkö vaakasuorassa lammen

lähelle, mutta ei paikkaan, josta se

voi pudota veteen tai jossa se voi

kastua kokonaan.

1.4 Kirkastin toimitetaan valmiina 5

metriä pitkän 3-säikeisen

sähköjohdon kanssa. Yksikön

mukana toimitettava pistoke ei ole

vesitiivis.

1.5 Paljaana olevat kaapeliosuudet on

asetettava turvalliseen paikkaan ja

suojattava kaapelin suojajohdolla,

etenkin jos ne voivat joutua

kosketuksiin puutarhan työkalujen

kuten hangon ja ruohonleikkurien,

tai lasten ja kotieläinten kanssa.

1.6 Virtalähteeseen TÄYTYY kytkeä 10

mA:n tai 30 mA:n vikavirtasuojalaite.

1.7 Asennuksen täytyy vastata kansallisia

sähköasennusmääräyksiä, jotka

voivat edellyttää johdon suojaamista

muovisella tai metallisella

suojaputkella.

JOS OLET EPÄVARMA LAITTEE

SÄHKÖLIITÄ ÖISTÄ, PYYDÄ

PÄTEVÄ SÄHKÖMIEHE TAI

PAIKALLISE SÄHKÖLAITOKSE

APUA.

1.8 Suojattava pakkaselta. Kylmässä

talvisäässä (kun kalat eivät liiku ja

levän kasvu lakkaa), yksikkö voidaan

kytkeä pois päältä. Sen jälkeen se on

poistettava lammesta, siitä on

tyhjennettävä vesi ja se on

5.6 Tvätta ur insidan av huvudkroppen

för att avlägsna smuts och skräp.

5.7 Kontrollera systemet noga vid start

så att det inte förekommer läckage.

6VI TERFÖRVARI G

6.1 När utrustningen inte används ska

den avlägsnas, rengöras grundligt,

torkas och förvaras på en torr,

frostfri plats.

7KO TROLLISTA

7.1 Om din Vorton inte framställer klart

vatten, var god kontrollera följande

tabell innan du kontaktar vår

kundtjänst.

HOZELOCK CYPRIO

KLARVATTE GARA TI

VI GARANTERAR KLART VATTEN

ELLER PENGARNA TILLBAKA för en

Hozelock Cyprio Vorton UV-

klargörare när den används

tillsammans med ett Hozelock Cyprio

filter av rätt storlek. Denna garanti

gäller i 12 månader efter inköpet

förutsatt att:

• Du följt instruktionerna för

installation och drift.

• Du använder utrustning med korrekt

storlek enligt Hozelocks

storlekstabeller.

• Du konsulterar vår hjälplinje så tidigt

att problem kan få en chans att

avhjälpas.

• Produkten returneras oskadad.

En återbetalning kan endast

auktoriseras av Hozelock Cyprio och

görs endast på den plats där inköpet

gjorts till värde av endast filter och

UV-klargörare.

Var god observera att

klarvattengarantin inte täcker förlust

av klarhet i vattnet när denna

orsakas av sjögräs, till skillnad mot

grönvattenalger.

HOZELOCK CYPRIO 2 ÅRS

GARA TI

Om denna Vorton UV-klargörare

(exklusive glödlampa) blir

arbetsoduglig inom två år från

inköpet kommer den att repareras

eller bytas ut efter vårt

gottfinnande, helt utan

kundkostnad, såvida den inte enligt

vår uppfattning skadats. Åtagandet

gäller inte för skador uppkomna av

olyckshändelse, felaktig installation

eller användning. Åtagandet är

endast att ersätta defekt enhet.

Denna garanti är inte överförbar.

Den inverkar inte på dina

lagstadgade rättigheter. ör att

utnyttja denna garanti måste först

Hozelock Cyprio kontaktas och de

kan besluta att enheten skickas in

tillsammans med bevis på inköp,

direkt till adressen nedan.

www.hozelock.com

Turvaohje

Laite ei ole tarkoitettu

käyttäjille(mukaan lukien

lapset), joiden aistit ovat

heikentyneet tai joilla on

heikentynyt fyysinen tai

psyykkinen kunto. Ennen

laitteen käyttöä tulee käyttäjän

perehtyä käyttöohjeisiin

huolellisesti. Lasten ei tule antaa

leikkiä laitteella.

Vorton 14000 ja 27000:

käytä 40 mm letkua

Työnnä syöttö- ja ulostuloletku

letkunpäihin ja kiinnitä ne sopivalla

letkunkiristimellä. Suosittelemme

Hozelock Cyprion letkujen ja

letkunkiristimien käyttöä (saatavissa

erikseen). Vältä letkun vääntymistä

ja teräviä taitteita. Pidä

letkuosuudet mahdollisimman

lyhyinä vesihukan minimoimiseksi.

Yksikön kumpaakin päätä voidaan

kiertää, mikä helpottaa

vesiliitäntöjen tekemistä. Ulostulon

(A) on oltava yksikön yläosassa, ettei

ilmaa pääse jäämään yksikön sisälle.

(Ks. kuvat 2 ja 3.)

TÄRKEÄÄ: Tuotteen mukana

toimitettu pistoke ei ole vesitiivis, ja

se on asetettava kuivaan,

säänkestävään koteloon.

Jos et ulotu virtalähteen

liitäntäkohtaan ilman jatkojohtoa,

käytä säänkestävää liitintä ja eristä

jatkojohto polykloropreenikumilla,

numero HO5 RN -3, sisähalkaisija

0,75 mm.

3.5 Katso lampun kiinnitysohjeet

kohdasta 5.1

3.6 Varoitus: Laite on maadoitettava, ja

liitännät on tehtävä seuraavan

koodin mukaisesti. (Ks. kuva 6.)

RUSKEA johto on liitettävä VIRTA

napaan, jossa on merkintä ‘L’.

SININEN johto on liitettävä

NEUTRAALIIN napaan, jossa on

merkintä ‘N’.

VIHREÄ/KELTAINEN johto on

liitettävä MAA napaan, jossa on

merkintä ‘ ’.

Ruskea - Virta

Sininen- 0

Vihreä/ keltainen-Maa

3.7 Katso osasta 1, Turvallisuus ja

sähkökytkennät, verkkovirran

päätekytkennät.

Suosittelemme, että pumppu ja UV-

kirkastin kytketään samaan

virtalähteeseen, että niiden virta

voidaan katkaista samanaikaisesti.

3.8 Kytke virta pumppuun ja Vortoniin

ja tarkista, etteivät ne vuoda.

Tarkista, että

lamppu toimii katsomalla, onko

läpinäkyvissä letkunpäissä sinertävä

hohde.

ÄLÄ KATSO SUORAAN UV-

KIRKASTIMEN LAMPPUUN.

4 KÄYTTOHJEET

4.1 Liitettynä Hozelock Cyprion

lampisuotimeen ja suodinpumppuun

Vorton UV-kirkastimen pitäisi

tuottaa kirkasta vettä kahdessa

viikossa. UV-valo voi kuitenkin

viivästyttää suotimen kypsymistä.

Kun asennat uuden biologisen

suotimen, anna sen kypsyä 6-8

viikkoa, ennen kuin kytket UV-

kirkastimeen virran. Lampi voi

muuttua vihreäksi kypsymisen

aikana, mutta sen pitäisi kirkastua

kahden viikon kuluessa siitä, kun

Vorton UV-kirkastimeen kytketään

virta. Ammoniakki- ja nitriittitasot

voivat kohota alussa suotimeen

jääneen levän hajoamisen tähden.

Jos näin käy, lopeta ruokinta kunnes

ammoniakki- ja nitriittitasot

laskevat, minkä jälkeen ruokinta

voidaan nostaa vähitellen

normaalitasolle. Anna suotimen ja

Vorton UVC:n olla käynnissä 24

tuntia vuorokaudessa

ruokintakauden aikana. Jos joudut

katkaisemaan pumpun ja suotimen

virran, katkaise virta myös Vorton

UV-kirkastimesta. Suodatusta

suositellaan myös talvella. UV-

kirkastimen käyttö talvella on

vapaaehtoista, mutta jos on

olemassa pienintäkään jäätymisen

vaaraa, yksikön virta on katkaistava,

se on tyhjennettävä ja poistettava

vioittumisen estämiseksi.

5 HUOLTO

Irrota sähköjohto aina ennen kuin

käsittelet, huollat, korjaat tai

asennat lammen laitteita.

5.1 Lampun kiinnittäminen

i) Irrota sähköisen pään kiinnitysruuvi

(ks. kuva 5). Käännä päätä

vastapäivään, vedä se ulos ja

käännä sitä sitten myötäpäivään.

Voit nyt vetää pään varovasti irti

rungosta.

ii) Poista kvartsilasiputki samalla

tavalla: poista kiinnitysruuvi, kierrä

muovikoteloa vastapäivään ja vedä

se irti rungosta (ks. kuva 6).

iii) Kun lampunpidike on nyt näkyvissä,

työnnä lamppu paikalleen.

iv) Aseta kvartsiputki paikalleen ja

varmista, että ruuvin nuppi on

kohdallaan ja ruuvi paikallaan.

v) Kiinnitä pää runkoon. Paina ne

yhteen kohdistusmerkkien avulla

(ks. kuva 5) ja kierrä niitä samalla

vastapäivään jolloin ne napsahtavat

yhteen, kierrä niitä sitten

myötäpäivään. Ruuvin nupin tulisi

olla kohdallaan, ja voit nyt asettaa

kiinnitysruuvin takaisin paikalleen.

5.2 Tärkeää: Katso osaa 1, Turvallisuus

ja sähkökytkennät, ennen kuin

aloitat huollon.

5.3 Vorton UV-kirkastimen suorituskyky

riippuu tuotetun UV-säteilyn

vahvuudesta. Se laskee hitaasti heti

siitä päivästä alkaen, jona

lamppu/lamput kiinnitetään

kirkastimeen. Yksikantaisen UVC-

lampun tehokas polttoikä on 12

kuukautta. Lamppu on vaihdettava,

kun veden kirkkaus alkaa vähentyä

huomattavasti. Varmista, että

sameus johtuu heikosta lampusta

eikä huonosti hoidetusta suotimesta

tai likaisesta/kalkkiutuneesta

kvartsisuojuksesta. Molemmat

tapaukset voivat vähentää

merkittävästi UV-säteilyn pääsyä

veteen.

5.4 Kvartsiputki voi peittyä kalkkikivellä

etenkin kovan veden alueella,

jolloin sen tehokkuus laskee. Osassa

5.1 selostetaan, miten putkeen ja

Varmista, että osa läpinäkyvistä letkunpäistä on

näkyvissä, että näet sinertävän hehkun. Tämä voi

olla helpompaa myöhään illalla pimeän tullessa.

Kirjaa ylös, milloin lamppu asennettiin paikalleen.

Suosittelemme, että uusi lamppu asennetaan

kauden alussa.

Katso osaa 5.3.

Lammen koko vesimäärän tulisi kulkea Vorton

UVC:n läpi 1 1/2 – 2 1/2 tunnin välein, ts. 10 000

litran lammen virtausnopeuden tulisi olla 4000-

6000 litraa tunnissa. Suosittelemme

mahdollisimman lähellä ylärajaa olevaa

virtausnopeutta.

Tarkistus. Tämän tarkoituksena on estää

suodinjärjestelmän oikosulut, ts. jatkuva saman

veden suodatus samalla kun toiset lammen alueet

jäävät staattisiksi ja suodattamatta.

Kontrollera Miten

UVC-lamppu on päällä ja

hehkuu.

Lampun ikä..

Kvartsisuojus on puhdas.

Pumppu antaa riittävän

vesivirtauksen.

Pumppu on vastakkaisessa

päässä lampea kuin suotimen

ulostulo.

Kuvaus Vorton Vorton Vorton

4500 14000 27000

UV-lampu 9W 1520

UV-lampu 11W 1521 2x 1521

Kvartsiputki 1523 1524 2x 1524

Letkunpäät 1537 1537 1537

Kaksoismuunnossarja Z12405 Z12405

Kiinnitysteline Z12415 Z12415 Z12415

Vuosihuoltopakkaus 1522 1522 1522

MALLI nro.

MY DIGHETER HVIS DU ER I TVIL

OM TILKOPLI G TIL ETTET.

1.8 Må beskyttes mot frost. I

kuldeperioder om vinteren må

enheten slås av. Den skal da tas ut,

tømmes for vann og oppbevares tørt

og frostfritt.

2 GE ERELL VEILED I G

2.1 Ytelse – Vi anbefaler at dette

produktet helst brukes med

Hozelock filterpumpe og filter, da

blir resultatet best. Enheten bør gå

døgnet rundt i hele sesongen. Gjør

den ikke det, kan det resultere i

grønt vann, og klart vann garantien

blir ugyldig.

2.2 Strømningshastighet – or å få best

resultat skal hele innholdet av

dammen gå gjennom Vorton UVC’en

hver 11/2 – 21/2 time. Vi anbefaler at

pumpen har nok kapasitet til å

kunne yte den nødvendige

strømningshastighet i forhold til full

fallhøyde (den vertikale avstanden

mellom overflaten av vannet i

dammen og filterinntaket), pluss et

tillegg for friksjonstap i slangen.

2.3 Trykkgrenser – Alle Vorton UVC-

modeller har en maksimal

trykkgrense på 8 psi (3 m, 0,3 bar).

Enheten egner seg derfor ikke til

filtreringssystemer der det har lett

for å bli mye mottrykk, så som i

sandfiltre.

2.4 Behandling i dammen – Visse

medikamenter / behandlinger kan

forringes meget hurtig av

ultrafiolett bestråling. Enheten bør

slås av når sykdommer på fisk skal

behandles.

2.5 Vær påpasselig med slangekoplinger,

for lekkasje vil resultere i at vannet i

dammen forsvinner.

2.6 Reservedeler – Bruk bare ekte

Hozelock Cyprio reservedeler).

3 I STALLASJO

3.1 En Hozelock Cyprio Vorton UVC kan

monteres til de fleste

filtreringssystemer, både før og etter

filtreringen, virkningen vil bli den

samme. Vannet må pumpes gjennom

enheten, altså ikke med falltilførsel.

En typisk installasjon vises i fig. 1.

3.2 Plassering – Enheten MÅ installeres

horisontalt på en fast overflate.

Lokket på et filter kan egne seg hvis

det er kraftig nok.

3.3 Når enheten skal monteres, skal

underdelen først skyves av

hoveddelen. Bruk 4 passende

festeskruer til å skru underdelen til

monteringsflaten. (Se fig. 2). Skyv

hoveddelen tilbake på underdelen

igjen. Dobbeltmodellene (Vorton

27000) er utstyrt med et

forbindelsesrør for å kople enhetene

sammen (se fig. 3). Endene skal

roteres som vist og så koples

sammen. Sett enheten på plass, bruk

de to bunnprofilene som skabelon

og merk av for hull.

3.4 Kapp av de to slangestussene (følger

med) slik at de passer til slangens

størrelse. Sett slangestussene på

koplingene med gjenger på innløp

og utløp, bruk O-ringer og gjengete

muttere som følger med, se fig. 4.

Til Vorton 4500

brukes 25 mm slange

Til Vorton 14000 og 27000

brukes 40 mm slange

Dette Vorton ultrafiolette filteret

drives elektrisk og er beregnet til

å brukes i forbindelse med et

eksisterende filtreringssystem til dam.

Dette bør typisk bestå av et mekanisk og

biologisk filter, filterpumpe og

tilkoplingsslange. Enheten egner seg

bare til utendørs bruk.

OBS. Advarsel om UV

Obs. – Eksponering til ultrafiolett

(UV) stråling kan være farlig og

forårsake skade på øynene og

huden. Man må ikke under noen

omstendighet forsøke å få tilgang til

lampen når enheten er slått på. år

den er slått på, kan man kontrollere

at lampen virker ved å se om det er

et blåaktig skjær fra de

gjennomskinnelige slangestussene.

1. ADVARSEL: SIKKERHET OG

ELEKTRISKE FORBI DELSER

1.1 Strømforsyningen må alltid frakoples

før det settes i gang med

håndtering, vedlikeholdsarbeid,

reparasjon eller installasjon av utstyr

i dammen.

1.2 Det klare røret inni enheten er laget

av kvartsglass, og må behandles

varsomt ved installasjon og

vedlikeholdsarbeid. Vi anbefaler

bruk av beskyttelsesbriller og

hansker.

1.3 Vorton UVC’en er værbestandig men

ikke nedsenkbar i vann. Plasser

enheten horisontalt nær dammen,

men ikke der den kan falle ned i

vannet eller bli vasstrukken.

1.4 Dette produktet leveres komplett

med 5 m trelederkabel. Støpselet

som denne enheten er utstyrt med

er ikke vanntett.

1.5 rilagte kabellengder bør plasseres

på en fornuftig måte og beskyttes,

spesielt hvis det er fare for at

hageutstyr, f.eks. spader og

gressklippere, eller barn og dyr kan

komme borti kabelen.

1.6 En 10mA eller 30mA strømbryter

(RCD) MÅ monteres til

hovednettforsyningen.

1.7 or permanente installasjoner til

hovedstrømforsyningen, må man

forholde seg til de lover og regler

som gjelder for ditt lokale

elektrisitetsverk som inkluderer

bruken av ledningsrør i plast eler

metall.

KO TAKT E AUTORISERT

ELEKTRIKER ELLER LOKALE

lamppuun päästään käsiksi. Puhdista

putki pehmeällä liinalla ja miedolla

kalkinpoistoaineella ja huuhtele se

vedellä ennen uudelleen

kiinnittämistä. ÄLÄ UPOTA

YKSIKKÖÄ VETEEN.

5.5 Vaihda lamppu uuden kauden

alussa. Vaikka lamppu vielä hehkuisi,

se ei ehkä säteile hyödyllistä UV-

valoa.

5.6 Pese rungon sisus ja poista lika ja

jätteet.

5.7 Tarkista aina ennen järjestelmän

uudelleenkäynnistämistä, ettei se

vuoda.

6 SÄILYTYS TALVELLA

6.1 Jos yksikköä ei käytetä, se on

poistettava, pestävä huolellisesti,

kuivattava ja säilytettävä kuivassa,

pakkaselta suojatussa paikassa.

7 TARKISTUSLISTA

7.1 Jos Vorton ei tuota kirkasta vettä,

tarkista seuraava taulukko ennen

kuin otat yhteyden

puhelintukeemme.

HOZELOCK CYPRIO I

KIRKKAA VEDE TAKUU

ANNAMME KIRKKAAN VEDEN TAI

RAHAT TAKAISIN TAKUUN Hozelock

Cyprio Vorton UV-kirkastimelle, jota

käytetään oikeankokoisen Hozelock

Cyprio -suotimen kanssa. Tämä

takuu on voimassa vuoden

ostopäivästä lähtien edellyttäen, että

• olet noudattanut asennus- ja

käyttöohjeita.

• käytät Hozelockin kokotietojen

mukaisia laitteita.

• otat yhteyden puhelintukeemme

ajoissa mahdollisten ongelmien

korjaamiseksi.

• palautat tuotteen vioittumattomana.

Hyvityksen voi antaa vain Hozelock

Cyprio ja se annetaan vain tuotteen

ostopaikassa. Se kattaa ainoastaan

suotimen ja UV-kirkastimen

ostohinnan.

Huomaa, ettei kirkkaanveden takuu

kata tapauksia, joissa veden

samenemisen aiheuttaa peittolevä

viherlevän sijaan.

HOZELOCK CYPRIO I 2

VUODE TAKUU

Jos Vorton UV-kirkastin (lamppua

lukuun ottamatta) tulee

huoltokelvottomaksi kahden vuoden

kuluessa ostopäivästä, korjaamme tai

vaihdamme sen veloituksetta oman

harkintamme mukaisesti, ellemme

katso, että sitä on vioitettu. Emme

ota vastuuta tuotteen vioittumisesta

vahingon, väärän asennuksen tai

väärän käytön seurauksena. Takuu

rajoittuu viallisen UV-kirkastimen

vaihtamiseen. Takuu ei ole

siirrettävissä muille. Se ei vaikuta

laillisiin oikeuksiisi. Saat takuun

mukaisen hyvityksen ottamalla

ensisijassa yhteyden Hozelock

Cyprioon, joka voi pyytää sinua

lähettämään yksikön sekä kopion

ostokuitista suoraan alla olevaan

osoitteeseen.

www.hozelock.com

Sikkerhets informasjon

Damsugeren er laget for kun å

benyttes til rengjøring av

hagedammer. Ved å bruke produktet

til andre oppgaver enn den er laget

for, kan resultere i personskade eller at

produktet blir ødelagt. Produktet er

ikke designet slik at personer (og barn)

med redusert fysisk bevegelighet,

psykiske problemer, mangel på

erfaring og kunnskap, skal kunne

bruke produktet, med mindre det er

under tilstrekklig oppsyn eller

veiledning av en person som har

ansvar for deres sikkerhet. Barn må

opplyses om at de ikke kan leke med

dette produktet.

Skyv innløps- og utløpsslangen på

slangestussene og fest med passende

slangeklemme. Vi anbefaler bruk av

Hozelock Cyprio slange og

slangeklemmer (kjøpes separat).

Unngå floker og skarpe bøyninger.

Ha slangelengdene så korte som

mulig for å redusere strømningstap.

Begge endene på enheten kan

roteres for å forenkle tilkopling.

Utløpet (A) skal være øverst på

enheten, for å sikre at det ikke kan

bli noe luft der. (Se fig. 2 og 3).

VIKTIG: Støpselet som dette

produktet er utstyrt med er ikke

vanntett og må huses på et tørt og

værbestandig sted. Hvis det er

nødvendig å bruke skjøteledning for

å rekke fram til kontakten til nettet,

må det brukes vanntett støpsel, og

skjøteledningen må ha isolering av

polykloroprengummi, ref. HO5 RN -

3-leders 0,75 mm.

3.5 Se avsnitt 5.1 for å sette i lampen

3.6 Advarsel: Dette apparatet må jordes,

og det er viktig at forbindelsene

gjøres ved bruk av følgende kode.

(Se fig. 6).

Den BRUNE ledningen må koples til

STRØM ØRENDE klemme merket ’L’.

Den BLÅ ledningen må koples til

NULL klemme merket ’N’

Den GRØNNE/GULE ledningen må

koples til JORD klemme

merket ‘ ’.

BRUN - Strømførende

BLÅ - Strømførende

GRØNN/GUL - Jord

3.7 Se avsnitt 1, Sikkerhet og elektriske

forbindelser, angående

klemmearrangement til

hovednettforsyningen.

Vi anbefaler at pumpe og UVC er

koplet til samme forsyning, da kan

de slås av samtidig.

3.8 Slå på pumpe og Vorton og se etter

lekkasje. Sjekk at lampen virker ved

å se at det er et blåaktig skjær fra de

gjennomskinnelige slangestussene.

IKKE SE DIREKTE PÅ DEN

ULTRA IOLETTE LAMPEN.

4. BRUKSA VIS I G

4.1 Når en Vorton UVC er koplet til et

Hozelock Cyprio damfilter og en

filterpumpe, skal den kunne gjøre

vannet klart i løpet av to uker. Men

ultrafiolett lys kan forsinke modning

av filteret. Når et nytt biologisk filter

settes inn, bør det gå 6-8 uker før

UVC’en blir slått på. Under

modningen kan det hende at

dammen bli grønn, men den skulle

klarne i løpet av to uker etter at

Vorton UVC’en er satt i gang.

Nivåene med ammoniakk og nitritt

kan stige til å begynne med, på

grunn av nedbrytning av alger som

er fanget opp i filteret. Dersom det

skjer, skal du slutte å mate til

amoniakk- og nitrittnivåene synker,

og så kan matingen fortsette gradvis

til normalnivå. ilter og Vorton UVC

skal gå 24 timer i døgnet i

matesesongen. Hvis du må slå av

pumpen og filteret, må du også slå

av Vorton UVC’en. Vi anbefaler å

fortsette filtreringen om vinteren.

UVC behandling om vinteren er

valgfritt, men hvis det er fare for

frost, bør enheten slås av, tømmes

og tas vekk. Da vil du unngå at

produktet skades.

5. VEDLIKEHOLD

Strømforsyningen må alltid frakoples

før det settes i gang med

håndtering, vedlikeholdsarbeid,

reparasjon eller installasjon av utstyr

i dammen.

5.1 Slik settes lampen i:

i) Ta ut skruen som holder den

elektriske fatningen (Se fig. 5). Drei

fatningen mot uret, trekk ut og drei

så med uret. atningen skal så

trekkes forsiktig ut av hoveddelen.

ii) Ta så ut kvartsrøret på samme måte,

ved å ta ut holdeskruen, dreie

plaststykket mot uret og trekke det

ut av hoveddelen, (se fig. 6).

iii) Lampeholderen er nå tilgjengelig,

og lampen kan skyves på plass.

iv) Kvartsrøret remonteres, pass på at

skrueknotten er riktig innstilt og

skruen er på plass.

v) atningen remonteres på

hoveddelen. Bruk

innstillingsmerkene (se fig. 5) og

trykk sammen mens det dreies mot

uret slik at det passer sammen, og

drei så med uret.

5.2 Viktig: Se avsnitt 1 – Sikkerhet og

elektriske forbindelser før du setter

i gang med vedlikeholdsarbeid.

5.3 Hvor godt UVC’en virker, er

avhengig av hvor kraftig den

ultrafiolette strålingen er. Den vil bli

langsomt svakere fra den dagen

lampen(e) settes i. En ultrafiolett

lampe har en effektiv levetid på 12

måneder. Lampen skal skiftes ut når

klarheten i vannet er betraktelig

redusert. Kontroller at årsaken er en

defekt lampe, ikke et dårlig

vedlikeholdt filter eller en

kvartshylse som er skitten eller har

belegg. Begge deler kan redusere

den ultrafiolette overføringen i

vannet betraktelig.

5.4 Kvartsrøret kan også få kalkbelegg,

slik at det blir mindre effektivt,

spesielt der det er hardt vann. Se

avsnitt 5.1 angående tilgang til

røret og lampen. Røret rengjøres

med myk klut og et skånsomt

middel mot belegg, og skylles i

vann før det settes inn igjen.

ENHETEN MÅ IKKE LEGGES I VANN.

5.5 Skift lampe først i sesongen. Selv

om lampen fremdeles gløder, er det

mulig at den ikke gir fra seg noen

ultrafiolette stråler som virker.

5.6 Vask hoveddelen innvendig for å

fjerne smuss og rester.

Sørg for at litt av de gjennomskinnelige

slangestussene er synlige, så du kan se et blåaktig

skjær. Det kan være lettere på kvelden når det blir

mørkt.

Noter deg datoen lampen ble satt inn.

Vi anbefaler å sette inn ny lampe først i sesongen.

Se Avsnitt 5.3

Alt vannet i dammen bør gå gjennom Vorton

UVC’en en gang hver 11/2 – 21/2 time, dvs. i en

10,000 liters dam bør strømningshastigheten være

på mellom 4000 og 6000 liter i timen, helst opp

mot den øverste grensen.

Inspeksjon. Dette er for å forhindre at

filtreringssystemet blir for kort. Det samme vannet

blir filtrert gang på gang, mens andre områder i

dammen blir stående stille og ufiltrert.

Sjekk Hvordan

At den ultrafiolette lampen

er på og gløder.

Hvor gammel lampen er.

At kvartslampen er ren.

At pumpen yter tilstrekkelig

vannmengde.

At pumpen er i motsatt ende

av dammen i forhold til

filterutløpet.

Beskrivelse Vorton Vorton Vorton

4500 14000 27000

UV-lampe 9W 1520

UV-lampe 11W 1521 2x 1521

Kvartsrør 1523 1524 2x 1524

Slangestusser 1537 1537 1537

Tandemsett Z12405 Z12405

estebrakett Z12415 Z12415 Z12415

Sett til årlig service 1522 1522 1522

Modell nr.

Table of contents

Languages:

Popular Household Appliance manuals by other brands

Rainforest Automation

Rainforest Automation EMU-2 user manual

AeroBed

AeroBed Premier IntelliWarmth instruction manual

Toto

Toto YKH20R instruction manual

Toto

Toto YH116 instruction manual

Itouchless

Itouchless EZF003C user manual

Dorken

Dorken DELTA-FL installation instructions

Orion

Orion OR-LR03 instruction manual

Bieffe

Bieffe JOLLY BF091 instructions

Knightsbridge

Knightsbridge SK006 Installation & maintenance manual

Westfalia

Westfalia 85 92 04 instruction manual

TP-Link

TP-Link HS110 quick start guide

Macma

Macma 90976 manual

Henkel

Henkel Somat SMART ALL-IN-1 Operation manual

Pella

Pella 802X0104 installation instructions

Pifco

Pifco PE151 instruction manual

TabTimer

TabTimer TT6-28 quick start guide

HOMCOM

HOMCOM 851-018 Instruciton manual

AquaPur

AquaPur AFR 3 D1 Operation and safety notes translation of the original instructions

Hozelock Cyprio Vorton User manual

Popular Household Appliance manuals by other brands
