SAFETY WARNINGS

The dehumidier must always be connected to an

efciently grounded socket. As with all electrical

appliances, failure to observe this safety measure is a

potential source of danger that the constructor does not

respond for in any way.

The appliance must only be dismantled by a qualied

technician using the appropriate tools.

The appliance must always be in an upright position

when it is plugged into an electric socket and must not

be handled with sharp movements. Any water leaking

from the tank or tray could wet the electric parts with the

obvious risk of danger, therefore the dehumidier must

always be unplugged before it is moved and the tank

emptied before it is lifted.

Should any water be spilt due to sharp movements, the

dehumidier must remain turned off and unplugged in an

upright position for at least eight hours before it can be

turned on again.

This dehumidier takes the air in from the rear and expels

it through the front grid, and therefore the rear panel

which holds the air lter must be at a distance of at least

15 centimetres from the wall.

The appliance must not be turned on in conned spaces

where the expelled air from the front grid Is unable to

circulate freely, however the side panels can be placed

next to a wall without affecting the appliance efciency.

This dehumidier has been constructed to the strictest

safety standards. No sharp items (such as screwdrivers,

knitting needles or the like) must be introduced into the

front grid or the opening in the rear panel when the lter

is removed as that is extremely dangerous for human

safety and can damage the appliance.

Do not wash the appliance with water; just use a damp

cloth after unplugging it from the socket.

Do not cover the front grid with clothes or other items

as this could damage the appliance and be a source of

danger.

Clean the lter periodically; on average once a month but

if the dehumidier is used in very dusty surroundings

the lter should be cleaned more frequently. Refer to the

specic lter cleaning chapter. When the lter is dirty the

expelled air is hotter than normal which damages the

appliance and reduces its efciency.

APPLIANCE DESCRIPTION

All portable dehumidiers use cooling cycles with compressor.

The appliances are described below.

FUNCTIONS

This dehumidier is an appliance working with a cooling cycle

based on the physical principle whereby the air is exposed

to a cold surface and wets it, giving off humidity as drops of

condensation, or ice if the room temperature is very low.

In practice, a cooling machine keeps a coil cold that the air is

passed through and therefore the air cools down and has the

humidity removed. The air then passes through a hot heat

exchanger and is heated up to return to the room dehumidied

and slightly warmer than at the beginning.

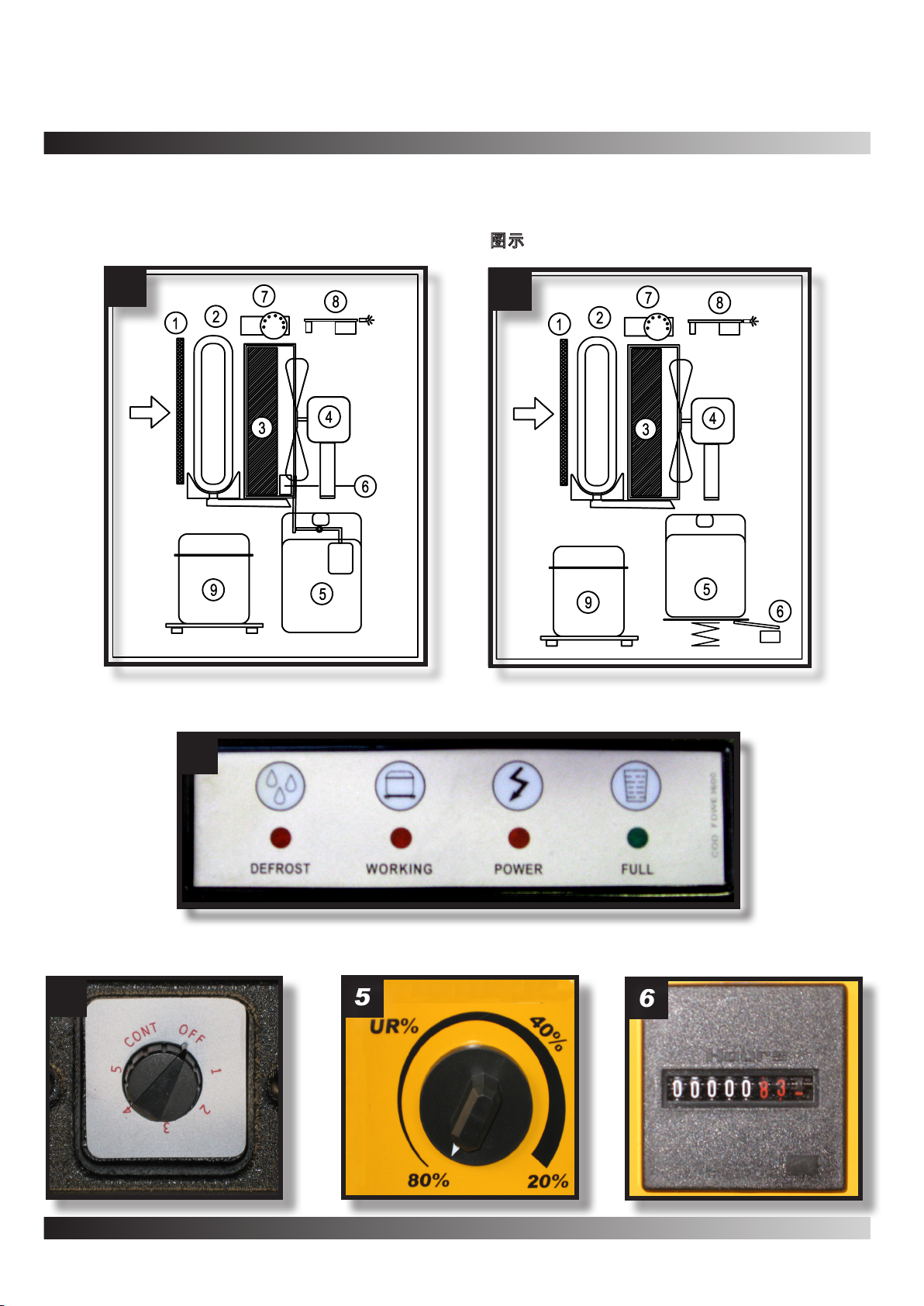

Refer to the diagram (Fig. 1-2):

The air is taken in from the rear of the appliance and passes

through the lter (1), the cold aluminium coil (evaporator) (2),

the hot exchanger (condenser) (3), the fan (4) and nally the

dehumidied air is expelled into the room through the front grid.

The condensed water is collected in the tank (5). A microswitch

(6) stops the appliance when the water in the tank reaches a

set level. The moisture gauge (7) enables the dehumidier to

work when the room humidity is higher than the required level.

An electronic board (8) controls the defrosting and prevents any

dangerous starting of the compressor (9) too soon and delays

its ignition.

These appliances have hot gas defrosting devices installed,

with a solenoid valve for the hot gas bypass, a special electronic

board (with double relay) and a defrosting thermostat.

This defrosting system is exclusive to our appliances: in

practice, a system with a thermostat and electronic control that

uses the hot gas bypass only for the time that is strictly needed,

which lengthens the life of the appliance and reduces the time

of the hot gas phase.

CONTROL PANEL

The control panel is in the front of the appliance and contains

four lighted signals (Fig. 3):

•DEFROST (red led): Comes on when the compressor is on

pause or the rst ignition is delayed or during the defrosting

phase.

•WORKING (red led): Comes on when the humidity gauge

requests the appliance functions.

•POWER (red led): Comes on when the appliance is powered.

•FULL (green led): Comes when the condenser tank is full;

when this light is on the appliance stops/does not work.

HUMIDITY GAUGE

•DH 26

Positioned in the front of the appliance. It has a graduated scale

from 1 to 5. When the humidity gauge is set on the minimum

level (1), it means it will work until 80% of relative humidity is

obtained in the room. When it is set on the maximum level (5),

it means the appliance will work until 20% of relative humidity is

obtained in the room. When it is set on “CONT”, the appliance

works continuously no matter what the relative humidity level is.

When it is set on “OFF” the appliance will never start (single pole

switch) (Fig. 4).

•DH 44-62-92

Positioned on the front of the machine. It has a graduated

scale from a minimum of 80% to a maximum of 20% of relative

humidity to be obtained in the room (Fig. 5).

HOUR METER

•DH 26

The hour meter is positioned on the rear of the machine and

indicates the number of hours the appliance has functioned

(Fig. 6).

•DH 44-62-92

The hour meter is positioned on the front of the machine and

indicates the number of hours the appliance has functioned

(Fig. 6).

FIRST IGNITION

Before starting the appliance it must have been in an upright

position (the normal working position) for at least eight hours

and failure to observe this instruction could cause irreparable

damage to the compressor.

After eight hours the dehumidier can be plugged into a 220-240

V single-phase grounded socket. The “POWER” red led must

come on which shows it is correctly powered. If the “WORKING”

led is off, turn the humidity gauge knob in a clockwise direction

until it comes on. The “DEFROST” led will also come on and

after ab0on tank must be emptied.

IF THE DEHUMIDIFIER DOES

NOT START OR DOES NOT

DEHUMIDIFY

First of all check the red “POWER” led is on, which shows it is

correctly powered, otherwise check it is plugged into the socket

correctly and that power arrives at the appliance. If after these

controls the light remains off, take the appliance to the retailer

where it was purchased.

Check the green “FULL” led is off and check the tank is empty.

Check the red “WORKING” led is on which shows the humidity

gauge has requested it to function. When the appliance starts

after a pause because the set humidity level has been reached

or because the tank has been emptied, the “DEFROST” led will

come on besides the two “POWER” and “WORKING” leds. They

will remain on for about 3 minutes when only the fan will be

working and the compressor will be off.

This cycle is repeated every 45 minutes on average to defrost

the coil (evaporator). If the “DEFROST” led remains on for more

than ten minutes take the dehumidier to the retailer where it

was purchased.

If the appliance seems to be working correctly with the

“WORKING” and “POWER” leds on but no water, or very little,

is produced, check that the relative humidity in the room is not

lower than 40-45%, alternatively take the dehumidier to the

retailer where it was purchased.

CONNECTION TO A

DISCHARGE PIPE

•DH 26

This dehumidier can be connected directly to a xed discharge

pipe, in which case the tank is removed to enable connecting the

pipe to the coupling.

For the connection, insert the supplied coupling in the right

side of the tank compartment (Fig. 7). Use the supplied rubber

stopper to block the microswitch lever in the left side of the tank

compartment (Fig. 8).

•DH 44-62-92

This dehumidier can be connected directly to a xed discharge

pipe, in which case the tank is removed to enable connecting the

pipe to the threaded male coupling (Fig. 9) (for the model DH 92

remove the plastic connection pre-installed).

For the connection use a pipe with a ¾” female coupling.

PERIODIC MAINTENANCE

The only maintenance that is required is cleaning the lter, the

frequency depending on how dusty the room is and how many

hours the appliance actually works each day.

In normal use it is sufcient to clean the lter once a month, but if

the room is very dusty it should be cleaned more frequently.

The lter is cleaned by washing it under a jet of water in the sink,

owing in the opposite direction to the air ow: the perforated

front panel must face downwards so that the water pushes the

lter against the panel.

After a few years, the hot heat exchanger (condenser) could

need cleaning using compressed air and only a qualied

technician must do this task. This cleaning improves the

appliance efciency and guarantees its long life.

L’APPARECCHIO È SIGILLATO E CONTIENE

GAS FLUORURATI AD EFFETTO SERRA

DISCIPLINATI DAL PROTOCOLLO DI KYOTO.

IL “GWP” È RIPORTATO NELLA “TABELLA

DATI TECNICI”.

AVVERTENZE DI

SICUREZZA

Il deumidicatore deve essere sempre collegato a

prese di corrente provviste di collegamento di terra.

L’inosservanza di tale norma, come per tutti gli apparecchi

elettrici, è causa di pericolo delle cui conseguenze il

costruttore non si assume alcuna responsabilità.

Lo smontaggio dell’apparecchio con l’uso di attrezzi,

deve essere effettuato esclusivamente da un tecnico

qualicato.

Quando l’apparecchio è collegato ad una presa elettrica

deve essere mantenuto in posizione verticale e non deve

essere spostato violentemente. Eventuali fuoriuscite di

acqua dalla tanica o dalla vaschetta possono andare in

contatto con parti elettriche con ovvie conseguenze di

pericolo. E’ pertanto indispensabile disinserire la spina

prima di spostare il deumidicatore e vuotarne la tanica

prima di sollevarlo.

Nel caso si verichi uno spandimento d’acqua in seguito

a bruschi spostamenti, il deumidicatore deve restare

fermo in posizione verticale per almeno otto ore prima di

essere rimesso in funzione.

Questo deumidicatore aspira l’aria nella parte posteriore

e la espelle attraverso la griglia anteriore; pertanto il

pannello posteriore, che porta il ltro dell’aria, deve

essere mantenuto ad una distanza di almeno 15 centimetri

da pareti.

L’apparecchio non deve inoltre essere fatto funzionare

in spazi angusti che non consentano la diffusione

nell’ambiente, dell’aria che esce dalla griglia anteriore.

E’ invece possibile accostare i pannelli laterali alle pareti

senza creare difcoltà al regolare funzionamento.

Questo deumidicatore è costruito rispettando le più

severe norme di sicurezza. Non si devono peraltro inserire

oggetti appuntiti (cacciaviti, ferri da maglia o similari) nella

griglia o nell’ apertura che resta scoperta nel pannello

posteriore quando si estrae il ltro: ciò è pericoloso per

le persone e può danneggiare l’apparecchio.

Non lavare con acqua l’apparecchio. Per pulirlo si può

utilizzare uno straccio umido dopo aver scollegato la

spina dalla presa.

Non coprire la griglia frontale con panni o altri oggetti,

l’apparecchio si danneggia e può creare pericolo.

Pulire periodicamente il ltro: la pulizia deve essere

effettuata mediamente ogni mese; nel caso di uso in

ambienti molto polverosi la pulizia deve essere più

frequente. Per le modalità della pulizia vedere il capitolo

relativo. Quando il ltro è sporco l’aria esce più calda del

normale, danneggiando l’apparecchio e riducendone la

resa.

DESCRIZIONE

DELL’APPARECCHIO

Tutti i deumidicatori portatili utilizzano il ciclo frigorifero con

compressore. Gli apparecchi sono descritti di seguito.

FUNZIONAMENTO

Questo deumidicatore è un apparecchio a ciclo frigorifero il cui

funzionamento si basa sul principio sico per cui l’aria quando

viene a contatto di una supercie fredda la bagna cedendo

umidità sotto forma di gocce di condensa, o di ghiaccio se la

temperatura ambiente non è elevata.

In pratica una macchina frigorifera mantiene freddo un

serpentino attraverso il quale viene fatta passare l’aria che si

raffredda e deumidica. Successivamente passando attraverso

uno scambiatore di calore caldo l’aria si riscalda per tornare in

ambiente deumidicata ed a temperatura leggermente superiore

a quella iniziale.

Riferimento al disegno (Fig. 1-2):

L’aria viene aspirata dalla parte posteriore dell’apparecchio:

Attraversa il ltro (1), il serpentino freddo di alluminio

(evaporatore) (2), lo scambiatore caldo (condensatore) (3), il

ventilatore (4) e in ne l’aria deumidicata esce e viene rimessa

in ambiente passando attraverso la griglia frontale. L’acqua

condensata viene raccolta nella tanica (5). Un microinterruttore

(6) arresta l’apparecchio quando l’acqua nella tanica raggiunge

un determinato livello. L’umidostato (7) consente il funzionamento

del deumidicatore quando l’umidità in ambiente è più elevata

del livello desiderato. Una scheda elettronica (8) gestisce lo

sbrinamento ed impedisce dannose partenze ravvicinate del

compressore (9) ritardandone l’avviamento.

Queste macchine sono dotate di dispositivo di sbrinamento a

gas caldo, sono dotati pertanto di una elettrovalvola per il by

pass del gas caldo, una particolare scheda elettronica (con

doppio relè) e di un termostato di sbrinamento.

Il funzionamento del sistema di sbrinamento è esclusivo dei

nostri prodotti: in pratica un sistema con un termostato ed un

controllo elettronico, utilizza il by-pass del gas caldo solo per

il tempo strettamente necessario. Ciò allunga la vita della

macchina riducendo la fase di funzionamento a gas caldo.

PANNELLO DI CONTROLLO

Il pannello di controllo è ubicato nella parte frontale della

macchina e comprende quattro indicazioni luminose (Fig. 3).

•DEFROST (luce rossa): Si accende quando il compressore è

in pausa o per il ritardo al primo avviamento o nella fase di

defrost.

•WORKING (luce rossa): Si accende quando il deumidostato

richiede il funzionamento dell’apparecchio.

•POWER (luce rossa): Si accende quando la macchina è

alimentata.

•FULL (luce verde): Si accende quando il contenitore della

condensa è pieno; quando questa luce è accesa la macchina

si arresta/non funziona.

DEUMIDOSTATO

•DH 26

E’ ubicato nella parte frontale della macchina. Porta una

gradazione con una scala che va da 1 a 5. L’impostazione

del deumidostato al valore minimo (1) signica far lavorare la

macchina no ad ottenere un 80% di umidità relativa in ambiente.

L’impostazione del deumidostato al valore massimo (5) signica

far lavorare la macchina no ad ottenere un 20% di umidità

relativa in ambiente. In posizione “CONT” la macchina funziona

sempre indipendentemente dal valore dell’umidità relativa.

In posizione “OFF” la macchina non parte mai (interruttore

unipolare) (Fig. 4).

•DH 44-62-92

E’ ubicato nella parte frontale della macchina. Porta una

gradazione con una scala che va dal valore minimo 80%, al

valore massimo 20% di umidità relativa che si vuol ottenere in

ambiente (Fig. 5).

CONTAORE

•DH 26

Il contatore è ubicato nella parte posteriore della macchina.

Esso indica il numero di ore di funzionamento (Fig. 6).

•DH 44-62-92

Il contatore è ubicato nella parte frontale della macchina. Esso

indica il numero di ore di funzionamento (Fig. 6).

PRIMO AVVIAMENTO

Per poter essere messo in funzione l’apparecchio deve essere

rimasto in posizione verticale (posizione di normale utilizzo) per

almeno otto ore. L’inosservanza di questa norma può causare

un danneggiamento irreparabile del compressore.

Trascorso il tempo appena citato, è possibile collegare la spina

del deumidicatore ad una presa di corrente a 220-240 Volt

monofase dotata di cavo di terra. Si dovrà accendere almeno il

led rosso “POWER” il quale indica che l’apparecchio è alimentato

correttamente. Qualora il led “WORKING” sia spento, ruotare in

senso orario la manopola dell’umidostato, no all’accensione

del led suddetto. Si accenderà anche il led “DEFROST” e dopo

circa cinque minuti, l’apparecchio inizierà a deumidicare.

Qualora sia accesa la luce verde “FULL”, la macchina non parte.

Vuotare la tanica raccolta condensa.

SE IL DEUMIDIFICATORE

NON SI AVVIA OPPURE NON

DEUMIDIFICA

Per prima cosa accertarsi che la luce rossa “POWER” sia accesa.

Ciò indica che l’apparecchio è alimentato. In caso contrario

vericare che la spina sia correttamente inserita nella presa

elettrica e che sia effettivamente alimentata. Se quanto sopra

è vericato e la luce suddetta è spenta portare l’apparecchio al

rivenditore dove lo avete acquistato.

Vericare che la luce verde “FULL” sia spenta e controllare che

la tanica sia vuota.

Controllare che sia accesa la luce rossa “WORKING”, il che

indica che l’umidostato richiede il funzionamento. Quando

l’apparecchio riparte dopo una sosta dovuta al raggiungimento

dell’umidità prescelta o dopo che sì è vuotata la tanica, oltre

alle due luci “POWER” e “WORKING” si accende anche la luce

“DEFROST”. Questa situazione dura circa 3 minuti, durante i

quali funziona solo il ventilatore mentre il compressore rimane

fermo.

Questo ciclo si ripete ogni quarantacinque minuti circa, per

consentire l’eventuale sbrinamento del serpentino (evaporatore).

Qualora la luce “DEFROST” resti accesa per più di dieci minuti

portare il deumidicatore presso il rivenditore.

Qualora l’apparecchio apparentemente funzioni correttamente

“WORKING” e “POWER” accesi, ma non produca acqua,

o ne produca molto poca, vericare che l’umidità relativa in

ambiente non sia inferiore al 40-45%. In caso contrario portare

il deumidicatore al rivenditore.

COLLEGAMENTO AD UNA

TUBAZIONE DI SCARICO

•DH 26

Questo deumidicatore prevede la possibilità di collegare

l’apparecchio direttamente ad una tubazione di scarico ssa.

In tal caso va rimossa la tanica, per permettere il collegamento

del tubo al raccordo.

Per il collegamento va inserito l’apposito raccordo (in dotazione),

nella parte destra del vano tanica (Fig. 7). Va utilizzato il

gommino (sempre in dotazione), per bloccare la leva del micro-

interruttore, posto nella parte sinistra nel vano tanica (Fig. 8).

•DH 44-62-92

Questo deumidicatore prevede la possibilità di collegare

l’apparecchio direttamente ad una tubazione di scarico ssa.

In tal caso va rimossa la tanica per permettere il collegamento

del tubo, al raccordo lettato maschio (Fig. 9) (per il modello DH

92 svitare e rimuovere il raccordo plastico preinstallato).

Per il collegamento impiegare un tubo dotato di attacco da ¾”

femmina.

MANUTENZIONE PERIODICA

L’unica manutenzione da eseguire periodicamente è la pulizia

del ltro che va eseguita con frequenza variabile a seconda

della polverosità dell’ambiente e della quantità di ore al giorno di

effettivo funzionamento dell’apparecchio.

Orientativamente per un uso normale, la pulizia è sufciente una

volta al mese. Per impiego in ambienti polverosi aumentare la

frequenza della pulizia.

La manutenzione va effettuata ponendo il ltro sotto il getto

d’acqua di un normale lavandino nel verso contrario rispetto

al usso dell’aria: il pannello forato deve stare verso il basso

in modo che l’acqua tenda a spingere il ltro verso il pannello

stesso.

Dopo alcuni anni di funzionamento può essere necessaria

una pulizia dello scambiatore di calore caldo (condensatore)

mediante aria compressa. Va effettuata da personale qualicato.

Questa pulizia migliora le prestazioni dell’apparecchio e ne

assicura lunga vita.

DAS BAUTEIL IST VERSIEGELT UND

ENTHÄLT FLUORKOHLENWASSERSTOFFHAL

TIGE TREIBHAUSGASE ENTSPRECHEND DES

KYOTO PROTOKOLLS.

DAS TREIBHAUSPOTENTIAL “GWP” WIRD IM

TECHNISCHEN “DATENBLATT ANGEGEBEN”.

SICHERHEITSHINWEISE

Der Entfeuchter muss stets an eine geerdete Steckdose

angeschlossen werden. Die Nichtbeachtung dieser

Richtlinie stellt wie bei allen anderen elektrischen Geräten

eine Gefahr dar, für deren Folgen der Hersteller keinerlei

Haftung übernimmt.

Reparatur- und Montagearbeiten am Gerät dürfen nur

durch qualiziertes Personal unter Verwendung von

geeignetem Werkzeug erfolgen.

Wenn das Gerät an eine Steckdose angeschlossen ist,

muss es in aufrechter Position gehalten und darf nur

mit behutsamen Bewegungen verschoben werden.

Eventuell aus dem Wassertank oder der Kondensatschale

auslaufendes Wasser könnte mit elektrischen Teilen

in Berührung kommen und somit zu einer Gefährdung

führen. Aus diesem Grund müssen vor dem Versetzen des

Entfeuchters der Stecker gezogen und der Wassertank

entleert werden.

Falls in Folge brüsker Bewegungen dennoch Wasser

verschüttet wurde, muss der Entfeuchter mindestens

acht Stunden in aufrechter Position gehalten werden,

bevor er wieder in Betrieb genommen wird.

Dieser Entfeuchter saugt die Luft von hinten an und

gibt sie durch das Auslassgitter vorn wieder ab; daher

muss die Rückseite, an der sich der Luftlter bendet,

mindestens 15 Zentimeter Entfernung von der Wand

haben.

Das Gerät darf außerdem nicht in engen Räumen

betrieben werden, in denen die aus dem Auslassgitter

strömende Luft nicht zirkulieren kann. Das Gerät kann

dagegen seitlich an die Wand gestellt werden, ohne dass

dadurch der reguläre Betrieb beeinträchtigt würde.

Dieser Entfeuchter wurde unter Berücksichtigung der

strengsten Sicherheitsnormen hergestellt. Es dürfen

auf keinen Fall spitze Gegenstände (Schraubenzieher,

Stricknadeln oder Ähnliches) in das Auslassgitter oder

in die Öffnung, die an der Hinterseite entsteht, wenn man

den Filter herauszieht, gesteckt werden, da dies zu einer

Gefährdung von Personen oder einer Schädigung des

Gerätes führen kann.

Gerät nicht mit Wasser abwaschen. Ziehen Sie vor der

Reinigung, zu der Sie ein feuchtes Tuch benutzen können,

den Netzstecker.

Das Frontgitter darf nicht mit Tüchern oder anderen

Gegenständen bedeckt werden, da dies zu einer

Schädigung des Gerätes und zu einer Gefährdung führen

kann.

Der Filter sollte regelmäßig gereinigt werden: Die

Reinigung sollte in etwa einmal im Monat erfolgen und

ist abhängig vom Staubgehalt der Luft am jeweiligen

Einsatzort. Nähere Hinweise zur Reinigung nden Sie im

entsprechenden Kapitel des Handbuchs. Wenn der Filter

schmutzig ist, erwärmt sich die austretende Luft stärker

als normal, was zu einer Leistungsminderung oder

Beschädigung des Luftentfeuchters führen kann.

BESCHREIBUNG DES

GERÄTS

Alle tragbaren Entfeuchter funktionieren mittels eines

Kühlkreislaufs mit Kompressor. Die Geräte werden nachfolgend

beschrieben.

FUNKTIONSWEISE

Dieser Entfeuchter ist ein Gerät mit Kühlkreislauf, dessen

Funktionsweise auf dem physikalischen Prinzip beruht,

nach dem die Luft bei Berührung mit einer kalten Fläche die

Feuchtigkeit abgibt und zu Wassertropfen kondensiert oder

gefriert, falls die Raumtemperatur sehr niedrig ist.

Praktisch wird die Luft durch eine von einem Kühlelement

gekühlte Kühlschlange geleitet, somit abgekühlt und entfeuchtet.

Anschließend wird die Luft durch einen Wärmeaustauscher

geleitet, wo sie sich erwärmt, bevor sie dann entfeuchtet und

mit etwas höherer Temperatur als zu Beginn an den Raum

abgegeben wird.

Siehe Zeichnung (Abb. 1-2):

Die Luft wird durch die Rückseite des Geräts angesogen

und nacheinander durch den Filter (1), die kalte Aluminium-

Kühlschlange (Verdampfer) (2), den Wärmeaustauscher

(Kondensator) (3), den Ventilator (4) geleitet. Schließlich

tritt die entfeuchtete Luft aus und wird durch das an der

Vorderseite bendliche Auslassgitter an den Raum abgegeben.

Das Kondenswasser wird im Wassertank gesammelt (5). Ein

Mikroschalter (6) schaltet das Gerät ab, wenn das Wasser

im Wassertank einen gewissen Stand erreicht hat. Der

Feuchtigkeitsmesser (7) aktiviert den Entfeuchter, sobald

die Raumluftfeuchte die gewünschte Grenze überschreitet.

Eine elektronische Steuerung (8) reguliert den Abtauvorgang

und verhindert ein zu häuges, schädliches Anspringen des

Kompressors (9) mittels verzögerter Inbetriebnahme.

Diese Geräte sind mit einer Warmgas-Abtauvorrichtung

ausgestattet. Sie besitzen daher ein elektrisches Warmgas-

Bypassventil, eine spezielle elektronische Steuerung (mit

doppeltem Relais) und ein Abtauthermostat.

Das Abtausystem ist ein exklusives System, das Sie nur

bei unseren Produkten nden. Dank Zusammenwirken von

Thermostat und elektronischer Steuerung wird der Warmgas-

Bypass nur für die unbedingt erforderliche Zeit genutzt. Das

verlängert die Lebensdauer des Geräts und reduziert die Phase,

in der das warme Gas zum Einsatz kommt.

STEUERUNG

Die Steuerung bendet sich an der Vorderseite des Geräts und

umfasst vier Leuchtanzeigen (Abb. 3).

•DEFROST (rotes Licht): Leuchtet auf, wenn der Kompressor

pausiert, oder bei einer Verzögerung der ersten Inbetriebnahme

oder in der Abtauphase.

•WORKING (rotes Licht): Leuchtet auf, wenn der

Feuchtigkeitsmesser die Inbetriebnahme des Geräts

anfordert.

•POWER (rotes Licht): Leuchtet auf, wenn das Gerät an die

Steckdose angeschlossen ist.

•FULL (grünes Licht): Leuchtet auf, wenn der Wassertank voll

ist; wenn diese Anzeige leuchtet, schaltet sich das Gerät ab

bzw. gar nicht erst ein.

FEUCHTIGKEITSMESSER

•DH 26

Bendet sich an der Vorderseite des Geräts. Ist mit einer Skala

von 1 bis 5 versehen. Die Einstellung des Feuchtigkeitsmessers

auf den Mindestwert (1) bedeutet, dass das Gerät so lange

arbeitet, bis eine relative Raumluftfeuchte von 80% erreicht ist.

Die Einstellung des Feuchtigkeitsmessers auf den Höchstwert

(5) heißt, dass das Gerät in Betrieb bleibt, bis eine relative

Raumluftfeuchte von 20% erreicht ist. Auf Einstellung „CONT“

bleibt das Gerät in Dauerbetrieb, unabhängig von der Höhe der

relativen Raumluftfeuchte. Auf Einstellung „OFF“ setzt sich das

Gerät nie in Gang (einpoliger Schalter) (Abb. 4).

•DH 44-62-92

Bendet sich an der Vorderseite des Geräts. Ist mit einer Skala

versehen, die vom Mindestwert 80% bis zum Höchstwert 20%

der relativen Raumluftfeuchte, die man in einem Raum erzielen

möchte, reicht (Abb. 5).

STUNDENZÄHLER

•DH 26

Der Zähler bendet sich an der Hinterseite des Geräts. Er zeigt

die Betriebsstunden an (Abb. 6).

•DH 44-62-92

Der Zähler bendet sich an der Vorderseite des Geräts. Er zeigt

die Betriebsstunden an (Abb. 6).

ERSTE INBETRIEBNAHME

Vor der Inbetriebnahme muss das Gerät mindestens acht

Stunden lang aufrecht (so wie bei seiner regulären Nutzung)

gestanden haben. Bei Nichtbeachtung dieser Regel können

beim Kompressor irreparable Schäden auftreten.

Nach Ablauf dieser Zeitdauer kann der Stecker des Entfeuchters

in eine geerdete 220-240 Volt Einphasen-Steckdose gesteckt

werden. Jetzt sollte zumindest die rote Led „POWER“

aueuchten, die anzeigt, dass das Gerät ordnungsgemäß mit

Strom versorgt wird. Falls die Led „WORKING“ nicht leuchtet,

den Drehknopf des Feuchtigkeitsmessers im Uhrzeigersinn

drehen, bis die Led aueuchtet. Auch die Led „DEFROST“

leuchtet auf und nach etwa fünf Minuten beginnt das Gerät mit

der Entfeuchtung. Sollte die grüne Led „FULL“ leuchten, setzt

sich das Gerät nicht in Betrieb. In diesem Fall den Wassertank

entleeren.

WENN DER ENTFEUCHTER

SICH NICHT EINSCHALTET

ODER NICHT ENTFEUCHTET

Zuerst sollte geprüft werden, ob die rote Led „POWER“ leuchtet.

Das heißt, dass das Gerät mit Strom versorgt wird. Andernfalls

muss kontrolliert werden, ob der Stecker richtig in der Steckdose

steckt und ob diese tatsächlich unter Strom steht. Nachdem

Sie dies überprüft haben und die vorstehend genannte Led

ausgeschaltet bleibt, sollten Sie das Gerät in das Geschäft

zurückbringen, in dem Sie es gekauft haben.

Prüfen, ob die grüne Led „FULL“ aus ist und kontrollieren, dass

der Wassertank leer ist.

Prüfen, ob die rote Led „WORKING“ leuchtet, die anzeigt, dass

der Feuchtigkeitsmesser die Funktion des Geräts aktiviert. Wenn

sich das Gerät nach einer Pause (sei es, weil die gewünschte

Luftfeuchtigkeit erreicht war oder nachdem der Wassertank

entleert wurde) wieder einschaltet, leuchtet außer den beiden

Leds „POWER“ und „WORKING“ auch die Led „DEFROST“ auf.

Dies hält etwa 3 Minuten an. In dieser Zeit ist nur der Ventilator

in Betrieb, während der Kompressor stillsteht.

Dieser Zyklus wiederholt sich in etwa alle fünfundvierzig Minuten,

um ein eventuelles Abtauen der Kühlschlange (Verdampfer) zu

ermöglichen. Falls die Led „DEFROST“ mehr als zehn Minuten

lang leuchtet, sollte der Entfeuchter zum Händler gebracht

werden.

Sollte das Gerät scheinbar regulär arbeiten, -“WORKING“

und „POWER“ leuchten -, aber kein oder zu wenig

Wasser produzieren, muss geprüft werden, ob die relative

Raumluftfeuchte etwa unter 40-45% liegt. Sollte dies nicht der

Fall sein, sollte der Entfeuchter zum Händler gebracht werden.

ANSCHLUSS AN EIN

ABFLUSSROHR

•DH 26

Bei diesem Entfeuchter besteht die Möglichkeit, dass er direkt

an ein festes Abussrohr angeschlossen wird.

In diesem Fall ist der Wassertank zu entfernen, damit der

Anschlussschlauch angeschlossen werden kann.

Für den Anschluss wird das beiliegende Anschlussstück in

den rechten Teil des Wassertankfachs eingeführt (Abb. 7). Das

Gummistück (ebenfalls beiliegend) ist zu verwenden, um den

Hebel des Mikroschalters zu blockieren, der sich im linken Teil

des Wassertankfachs bendet (Abb. 8).

•DH 44-62-92

Bei diesem Entfeuchter besteht die Möglichkeit eines

Anschlusses direkt an eine festmontierte Abussleitung.

In diesem Fall muss der Behälter entfernt werden, um den

Anschluss der Leitung über den Einsteckgewindeanschluss

(Abb. 9) zu erlauben (für das Modell DH 92 das vorinstallierte

Kunststoffgewinde abschrauben und entfernen).

Für den Anschluss eine Leitung mit einem ¾” Aufsteckanschluss

verwenden.

REGELMÄSSIGE PFLEGE

Die einzige regelmäßig vorzunehmende Wartungsmaßnahme

ist die Reinigung des Filters, die in unterschiedlicher Häugkeit

zu erfolgen hat, je nachdem wie staubig der Raum und wie viele

Stunden am Tag das Gerät tatsächlich in Betrieb ist.

Bei einer normalen Nutzung genügt es ihn einmal pro Monat

zu reinigen. In staubigen Räumen muss er häuger gereinigt

werden.

Die Reinigung erfolgt, indem der Filter in einem normalen

Waschbecken umgedreht (gegenüber dem Luftuss, wenn er im

Einsatz ist) unter den Wasserstrahl gehalten wird: Die löchrige

Platte muss dabei nach unten zeigen, damit das Wasser den

Filter in Richtung dieser Platte drückt.

Nach einigen Betriebsjahren kann eine Reinigung des

Wärmeaustauschers (Kondensator) mit Hilfe von Druckluft

erforderlich sein. Diese ist von qualiziertem Personal ausführen

zu lassen. Eine solche Reinigung verbessert die Leistung des

Geräts und garantiert eine lange Lebensdauer.

LA UNIDAD ESTÁ SELLADA Y CONTIENE

GASES FLUORADOS DE EFECTO

INVERNADERO REGULADOS POR EL

PROTOCOLO DE KYOTO. EL “GWP“ SE

MUESTRA EN LA “TABLA DE DATOS

TECNICOS”.

ADVERTENCIAS DE

SEGURIDAD

El deshumidicador debe conectarse siempre a tomas

de corriente provistas de una conexión a tierra. El

incumplimiento de tal norma, como para todos los

aparatos eléctricos, es causa de situaciones de peligro

y el fabricante no se asume ninguna responsabilidad por

sus consecuencias.

El desmontaje del aparato mediante el uso de

herramientas, debe ser realizado exclusivamente por un

técnico cualicado.

Cuando el aparato está conectado a una toma

eléctrica debe mantenerse en posición vertical y no

debe desplazarse de manera violenta. Las posibles

fugas de agua del recipiente o del depósito pueden

entrar en contacto con componentes eléctricos

causando obvias situaciones de peligro. Por tanto, es

indispensable desconectar el enchufe antes de desplazar

el deshumidicador y vaciar el recipiente antes de

levantarlo.

Si se produce un derrame de agua después de haber

realizado un desplazamiento brusco, el deshumidicador

debe permanecer inmóvil en posición vertical durante

por lo menos ocho horas antes de volver a ponerse en

marcha.

Este deshumidicador aspira aire por la parte trasera

y la expele a través de la rejilla delantera; por tanto, el

panel trasero, que está provisto del ltro de aire, debe

mantenerse a una distancia de por lo menos 15 cm de las

paredes.

Además, el aparato no debe hacerse funcionar en

espacios angostos que impidan propagar el aire que

sale de la rejilla delantera en el ambiente. En cambio, es

posible apoyar los paneles laterales a las paredes puesto

que esto no crea dicultades de funcionamiento.

Este deshumidicador ha sido fabricado observando

las normas de seguridad más estrictas. No deben

introducirse objetos puntiagudos (destornilladores,

agujas para tejer o similares) en la rejilla o en la abertura

que queda descubierta en el panel trasero cuando se

extrae el ltro: Esto es peligroso para las personas y

puede dañar el aparato.

No lave el aparato con agua. Para limpiarlo, desconecte el

enchufe de la toma y utilice un paño húmedo.

No cubra la rejilla delantera con paños u otros objetos, el

aparato se daña y puede causar situaciones peligrosas.

Limpie periódicamente el ltro: la limpieza debe realizarse

todos los meses; si se usa en ambientes polvorientos, la

limpieza debe ser más frecuente. Para los métodos de

limpieza, véase el capítulo correspondiente. Cuando el

ltro está sucio, el aire sale más caliente de lo normal,

dañando el aparato y reduciendo el rendimiento del

mismo.

DESCRIPCIÓN DEL APARATO

Todos los deshumidicadores portátiles utilizan el ciclo frigoríco

con compresor Los aparatos se describen a continuación.

FUNCIONAMIENTO

Este deshumidicador es un aparato de ciclo frigoríco cuyo

funcionamiento se basa en el principio físico mediante el cual el

aire, cuando entra en contacto con una supercie fría, moja la

misma dando humedad bajo la forma de gotas de condensación

o de hielo si la temperatura ambiente no es elevada.

De hecho, una máquina frigoríca mantiene frío un serpentín

a través del cual se hace pasar el aire que se enfría y

deshumedece. A continuación, pasando a través de un

intercambiador de calor caliente, el aire se calienta para volver

al ambiente deshumedecido y con una temperatura ligeramente

superior a la inicial.

Se toma como referencia el diseño (Fig. 1-2):

El aire se aspira por la parte trasera del aparato: Atraviesa

el ltro (1), el serpentín frío de aluminio (evaporador) (2), el

intercambiador caliente (condensador) (3), el ventilador (4)

y por último el aire deshumedecido sale y se vuelve a poner

en circulación en el ambiente pasando a través de la rejilla

delantera. El agua condensada se recoge en el depósito (5).

Un microinterruptor (6) detiene el aparato cuando el agua del

depósito llega a un nivel determinado. El regulador de humedad

(7) permite el funcionamiento del deshumidicador cuando la

humedad del ambiente es más elevada que el nivel deseado.

Una cha electrónica (8) gestiona la descongelación e impide

arranques dañinos seguidos del compresor (9) retrasando la

puesta en marcha.

Estas máquinas están dotadas de un dispositivo de

congelamiento de gas caliente, por tanto están dotadas de

una electroválvula para la derivación del gas caliente, de una

cha electrónica especial (con doble relé) y de un termostato de

descongelación.

El funcionamiento del sistema de congelamiento es una

característica exclusiva de nuestros productos: De hecho, es un

sistema con un termostato y un mando electrónico, que utiliza la

derivación del gas caliente sólo durante el tiempo estrictamente

necesario. Esto extiende la vida útil de la máquina reduciendo

la fase de funcionamiento de gas caliente.

PANEL DE MANDOS

El panel de mandos está situado en la parte delantera de la

máquina y consta de cuatro pilotos luminosos (Fig. 3).

•DEFROST (piloto rojo): Se enciende cuando el compresor está

en pausa o para el retraso del primer arranque o en la fase de

descongelación.

•WORKING (piloto rojo): Se enciende cuando el regulador de

humedad requiere el funcionamiento del aparato.

•POWER (piloto rojo): Se enciende cuando la máquina está

alimentada.

•FULL (piloto verde): Se enciende cuando el depósito de

condensación está lleno; cuando este piloto se enciende la

máquina se para o no funciona.

REGULADOR DE HUMEDAD

•DH 26

Está situado en la parte delantera de la máquina. Tiene una

graduación con una escala de 1 a 5. Si el regulador de humedad

se ajusta al valor mínimo (1) signica que la máquina trabaja

hasta obtener un 80% de humedad relativa en el ambiente.

Si el regulador de humedad se ajusta al valor máximo (5)

signica que la máquina trabaja hasta obtener un 20% de

humedad relativa en el ambiente. En la posición “CONT” la

máquina funciona independientemente del valor de la humedad

relativa. En la posición “OFF” la máquina no se pone en marcha

(interruptor unipolar) (Fig. 4).

•DH 44-62-92

Está situado en la parte delantera de la máquina. Tiene una

graduación con una escala del valor mínimo 80% al valor

máximo 20% de humedad relativa que se desea obtener en un

ambiente (Fig. 5).

CONTADOR HORARIO

•DH 26

El contador horario está situado en la parte trasera de la

máquina. El mismo indica el número de horas de funcionamiento

(Fig. 6).

•DH 44-62-92

El contador horario está situado en la parte delantera de la

máquina. El mismo indica el número de horas de funcionamiento

(Fig. 6).

PRIMERA PUESTA EN

MARCHA

Para poder ser puesto en marcha, el aparato debe haber

permanecido en posición vertical (posición de uso normal)

durante por lo menos ocho horas. El incumplimiento de esta

norma puede causar daños irreparables al compresor.

Al cabo del tiempo indicado, es posible conectar el enchufe del

deshumidicador a una toma de corriente de 220-240 voltios

monofásica dotada de un cable de tierra. Debe encenderse el

piloto rojo “POWER” que indica que el aparato está alimentado

correctamente. Si el piloto “WORKING” está apagado, gire

el mando del regulador de humedad hacia la derecha, hasta

que el citado piloto se encienda. Se enciende también el piloto

“DEFROST” y tras unos cinco minutos, el aparato comienza

a funcionar. Si se enciende el piloto verde “FULL”, el aparato

no se pone en marcha. Vacíe el recipiente de recogida de la

condensación.

SI EL DESHUMIDIFICADOR

NO SE PONE EN MARCHA O

NO FUNCIONA

Antes que nada, asegúrese de que el piloto rojo “POWER” está

encendido. Esto indica que el aparato está alimentado. De lo

contrario verique que el enchufe está insertado correctamente

en la toma eléctrica y que la misma está alimentada. Si se

ha comprobado lo anterior y el piloto sigue apagado, lleve el

aparato al lugar donde se ha comprado.

Verique que el piloto verde “FULL” está apagado y compruebe

que el recipiente está vacío.

Verique que el piloto rojo “WORKING” está encendido, esto

indica que el regulador de humedad requiere el funcionamiento.

Cuando el aparato se vuelve a poner en marcha tras una

parada debido a que ha llegado a la humedad previamente

seleccionada o después de que se ha vaciado el recipiente,

además de los dos pilotos “POWER” y “WORKING” se

enciende también el piloto “DEFROST”. Esta situación dura

unos 3 minutos, durante los cuales funciona sólo el ventilador,

el compresor permanece parado.

Este ciclo se repite aproximadamente cada 45 minutos, para

permitir la posible descongelación del serpentín (evaporador).

Si el piloto “DEFROST” permanece encendido por más de

10 minutos lleve el deshumidicador al lugar donde lo ha

comprado.

Si el aparato funciona correctamente, aparentemente, con

“WORKING” y “POWER” encendidos, pero no produce agua,

o produce poca agua, verique que la humedad relativa en el

ambiente no sea de menos de 40-45%. De lo contrario lleve el

deshumidicador al lugar donde lo ha comprado.

CONEXIÓN A UN TUBO DE

DESCARGA

•DH 26

Es posible conectar el deshumidicador directamente a un tubo

de descarga jo.

En este caso se extrae el recipiente, para permitir la conexión

del tubo al racor.

Para la conexión se inserta el racor especial (suministrado),

en la parte derecha del compartimiento del recipiente (Fig. 7).

Utilice el elemento de goma, (suministrado) para bloquear la

palanca del micro interruptor, situado en la parte izquierda del

compartimiento del recipiente (Fig. 8).

•DH 44-62-92

Este deshumidicador tiene la posibilidad de ser conectado

directamente a una tubería de descarga ja.

En ese caso, debe quitarse el bidón para que se pueda conectar

el tubo al racor roscado macho (Fig. 9) (para el modelo DH92

desenrosque el racor de plástico preinstalado y quítelo).

Para conectarlo use un tubo con conexión hembra de ¾”.

MANTENIMIENTO PERIÓDICO

La única operación de mantenimiento que hay que realizar

periódicamente es la limpieza del ltro, la misma que se realiza

con una frecuencia que varía según la cantidad de polvo del

ambiente y de la cantidad de horas diarias de funcionamiento

efectivo del aparato.

Para un uso normal, es suciente realizar la limpieza una vez

al mes. Si se utiliza en ambientes polvorientos aumente la

frecuencia de la limpieza.

El mantenimiento se realiza poniendo el ltro debajo del chorro

de agua de un lavabo normal en sentido contrario con respecto

al ujo del aire: El panel perforado debe estar hacia abajo de

modo que el agua empuje el ltro hacia el panel mismo.

Tras algunos años de funcionamiento puede ser necesaria una

limpieza del intercambiador de calor caliente (condensador)

mediante aire comprimido. La limpieza debe ser realizada por

personal cualicado. Esta limpieza mejora el rendimiento del

aparato y garantiza una larga vida útil.

L’APPAREIL EST SCELLÉ ET CONTIENT DES

GAZ FLUORÉS À EFFET DE SERRE VISÉS PAR

LE PROTOCOLE DE KYOTO.

LE “GWP” EST MENTIONNÉ SUR LE “TABLEAU

DE SPECIFICATIONS TECHNIQUES”.

MISES EN GARDE

CONCERNANT LA SÉCURITÉ

Le déshumidicateur doit toujours être branché sur

une prise de courant dotée d’un efcace branchement

à la terre. Le non-respect de cette norme, commune à

tous les appareils électriques, représente une source de

danger en rapport à laquelle le fabriquant décline toute

responsabilité.

Le démontage de l’appareil au moyen d’outils doit être

effectué exclusivement par un technicien professionnel

qualié autorisé.

Quand l’appareil est branché sur une prise électrique

d’alimentation, il doit être maintenu en position verticale

et ne doit jamais être bougé ou déplacé brusquement.

D’éventuelles fuites d’eau, du bidon d’eau ou de la cuvette,

peuvent provoquer un contact entre l’eau et des parties

électriques, provoquant d’évidentes situations de grave

danger. Par conséquent il est absolument indispensable de

débrancher la prise d’alimentation avant tout déplacement

du déshumidicateur et de vider son bidon avant de

le soulever. En présence d’une fuite d’eau due à un

déplacement trop brusque, il est impératif de laisser le

déshumidicateur à l’arrêt, en position verticale, pendant

au moins huit heures avant de le remettre en marche.

Le déshumidicateur en objet aspire l’air au niveau de sa

partie arrière et l’expulse à travers la grille située sur sa

façade; par conséquent le panneau arrière, qui porte le ltre

à air, doit impérativement être maintenu éloigné de tout mur

ou autre obstacle d’au moins 15 centimètres.

De plus, l’appareil ne doit en aucun cas fonctionner dans

un espace trop petit qui ne permettrait pas une diffusion

correcte de l’air, qui ressort par la grille avant, dans

l’espace ambiant. Par contre, il est éventuellement possible

d’approcher un des panneaux latéraux d’un mur sans que

cela perturbe le fonctionnement régulier de l’appareil.

Le déshumidicateur en objet est fabriqué dans le respect

des normes de sécurité les plus sévères. Cependant, il

est strictement interdit d’introduire des objets pointus

(tournevis, aiguille à tricoter ou autres objets similaires)

dans la grille ou dans l’ouverture qui reste découverte au

niveau du panneau arrière quand on extrait le ltre: une

telle manœuvre serait extrêmement dangereuse pour les

personnes ainsi que pour l’appareil.

Ne jamais laver l’appareil avec de l’eau. Pour effectuer le

nettoyage de l’appareil, débrancher tout d’abord sa prise

d’alimentation électrique, et utiliser un chiffon propre

légèrement humide.

Pour éviter d’endommager l’appareil et/ou de créer une

situation de danger, ne jamais couvrir la grille frontale

avec un tissu, un objet ou quoi que ce soit. Nettoyer

régulièrement le ltre: le nettoyage doit être effectué au

moins une fois par mois; en cas d’utilisation dans un milieu

très poussiéreux, le nettoyage devra être plus fréquent.

Pour connaître les modalités du nettoyage, consulter le

chapitre correspondant. Quand le ltre est sale, l’air qui

ressort est plus chaud qu’il ne devrait, ceci endommage

l’appareil et réduit son rendement.

DESCRIPTION DE

L’APPAREIL

Tous les déshumidicateurs mobiles utilisent un cycle frigorique

avec compresseur. Les appareils sont décrits ci-après.

FONCTIONNEMENT

Le déshumidicateur en objet est un appareil à cycle frigorique

dont le fonctionnement se base sur le principe physique selon

lequel «tout ux d’air mis au contact d’une surface froide la

mouille, cédant de l’humidité sous la forme de gouttes de

condensation ou de glace si la température ambiante n’est pas

élevée».

En pratique, une machine frigorique maintient froid un

serpentin à travers lequel on fait passer l’air qui se refroidi et

se déshumidie. Ensuite, en passant à travers un échangeur

de chaleur, l’air se réchauffe pour retourner dans un milieu

déshumidié et à une température légèrement supérieure à

celle de départ. Référence au dessin (Fig. 1-2):

L’air est aspiré au niveau de la partie arrière de l’appareil: il

traverse le ltre (1), le serpentin froid en aluminium (évaporateur)

(2), l’échangeur chaud (condenseur) (3), le ventilateur (4) et l’air

déshumidié sort enn et est restitué au milieu ambiant en

passant à travers la grille frontale. L’eau condensée est recueillie

dans le bidon prévu pour cela (5). Un micro-interrupteur (6)

arrête l’appareil quand l’eau contenue dans le bidon atteint un

niveau prédéterminé. Le mesureur régulateur d’humidité (7)

permet le fonctionnement du déshumidicateur quand le niveau

d’humidité ambiante est plus élevée que celui désiré. Une carte

électronique (8) gère le dégivrage et empêche les indésirables

démarrages à répétition du compresseur (9) en les retardant de

façon optimale.

Ces machines sont équipées d’un dispositif de dégivrage à gaz

chaud; par conséquent, elles sont dotées d’une électrovanne

pour le by-pass du gaz chaud, ainsi que d’une carte électronique

spéciale (à double relais) et d’un thermostat de dégivrage.

Le fonctionnement du système de dégivrage se trouve

exclusivement sur nos produits: il s’agit d’un système doté

d’un thermostat et d’un contrôle électroniques; il utilise le by-

pass du gaz chaud uniquement pendant le temps strictement

nécessaire. Ceci prolonge la vie de la machine en réduisant la

phase de fonctionnement au gaz chaud.

PANNEAU DE CONTRÔLE

Le panneau de contrôle est situé dans la partie frontale de la

machine et comprend quatre indications lumineuses (Fig. 3).

•DEFROST (DÉGIVRAGE - lumière rouge): Elle s’allume quand

le compresseur est en pause ou à cause du retard lors de

la première mise en marche ou encore lors de la phase de

dégivrage (defrost).

•WORKING (TRAVAIL - lumière rouge): Elle s’allume quand le

mesureur régulateur d’humidité exige le fonctionnement de

l’appareil.

•POWER (PRÉSENCE COURANT - lumière rouge): Elle

s’allume quand la machine est alimentée.

•FULL (PLEIN - lumière verte): Elle s’allume quand le récipient

de récupération de la condensation est plein; quand cette

lumière est allumée, la machine s’arrête /ne fonctionne pas.

MESUREUR RÉGULATEUR

D’HUMIDITÉ

•DH 26

Il est situé dans la partie frontale de la machine. Il est gradué,

avec une échelle qui va de 1 à 5. La programmation du

mesureur régulateur d’humidité à la valeur minimale (1) signie

faire travailler la machine jusqu’à obtenir une valeur d’humidité

relative ambiante de 80%. La programmation du mesureur

régulateur d’humidité à la valeur maximale (5) signie fair e

fonctionner la machine jusqu’à obtenir une valeur d’humidité

relative ambiante de 20%. Quand elle est sur la position

“CONT”, la machine fonctionne toujours, indépendamment de la

valeur d’humidité relative. Quand elle est sur la position “OFF”,

la machine ne démarre jamais (interrupteur unipolaire) (Fig. 4).

•DH 44-62-92

Il est situé dans la partie frontale de la machine. Il est gradué,

avec une échelle qui va de la valeur minimale 80%, à la valeur

maximale 20%, d’humidité relative que l’on souhaite obtenir

dans l’espace intéressé (Fig. 5).

COMPTEUR D’HEURES

•DH 26

Le compteur d’heures est situé sur la partie arrière de la machine.

Il indique le nombre d’heures de fonctionnement (Fig. 6).

•DH 44-62-92

Le compteur d’heures est situé sur la partie frontale de la machine.

Il indique le nombre d’heures de fonctionnement (Fig. 6).

PREMIÈRE MISE EN MARCHE

Avant de pouvoir être mis en marche l’appareil doit être resté

immobile en position verticale (position normale d’utilisation)

pendant au moins huit heures. Le non-respect scrupuleux

de cette norme peut causer des dommages irréparables au

compresseur.

Lorsque le délai de sécurité à peine cité s’est écoulé, il est

possible de brancher la prise électrique du déshumidicateur

à une prise murale d’alimentation électrique en 220-240

volts monophasé, obligatoirement équipée d’un conducteur

de mise à la terre. Il faut ensuite allumer au moins la Led

rouge “POWER”, qui indique que l’appareil est correctement

alimenté. Si la Led “WORKING” est éteinte, tourner la manette

du mesureur régulateur d’humidité dans le sens des aiguilles

d’une montre, jusqu’à ce que la Led susmentionnée s’allume.

La Led “DEFROST” s’allumera elle aussi et, cinq minutes après

environ, l’appareil commencera à déshumidier. Si la lumière

verte “FULL” est allumée, la machine ne démarre pas. Vider le

récipient servant à recueillir la condensation.

SI LE DÉSHUMIDIFICATEUR

NE DÉMARRE PAS OU BIEN

NE DÉSHUMIDIFIE PAS

Contrôler tout d’abord que la lumière rouge “POWER” est bien

allumée. Cette lumière rouge indique que l’appareil est alimenté.

Dans le cas contraire, vérier que la prise est correctement

introduite dans la prise électrique et qu’elle est effectivement

alimentée. Si les conditions susmentionnées sont présentes

mais que la lumière rouge est éteinte, porter l’appareil chez le

revendeur auquel vous l’avez acheté.

Vérier que la lumière verte “FULL” est éteinte et contrôler que

le récipient servant à recueillir la condensation est vide.

Contrôler que la lumière rouge “WORKING” est allumée;

ceci indique que mesureur régulateur d’humidité exige le

fonctionnement. Quand l’appareil redémarre après une halte

due au fait que le degré choisi d’humidité a été atteint ou après

que l’on ait vidé le bidon, la lumière “DEFROST” s’allumera

en plus des deux lumières “POWER” et “WORKING”. Cette

situation dure environ 3 minutes, durant lesquelles seul le

ventilateur fonctionne tandis que le compresseur reste arrêté.

Ce cycle se répète toutes les quarante-cinq minutes environ an

de permettre l’éventuel dégivrage du serpentin (évaporateur).

Si la lumière “DEFROST” reste allumé pendant plus de dix

minutes, porter le déshumidicateur chez votre revendeur.

Si apparemment l’appareil fonctionne correctement, avec les

voyants “WORKING” et “POWER” allumés, mais qu’il ne produit

pas d’eau ou en produit très peu, vérier que le degré ambiant

d’humidité relative n’est pas inférieur à 40-45%. Dans le cas

contraire, porter le déshumidicateur chez votre revendeur.

BRANCHEMENT À UNE

CONDUITE D’ÉVACUATION

•DH 26

Le déshumidicateur en objet prévoit la possibilité de brancher

l’appareil directement sur une conduite xe d’évacuation.

Dans ce cas, il faut retirer le bidon an de permettre le

branchement du tube sur le raccord.

Pour effectuer le branchement, il faut introduire le raccord prévu

(fourni en dotation) dans la partie droite du compartiment réservé

au bidon (Fig. 7). Il faut utiliser le petit élément en caoutchouc

(lui aussi fourni en dotation) pour bloquer la manette du micro-

interrupteur placé dans la partie gauche du compartiment

réservé au bidon (Fig. 8).

•DH 44-62-92

Ce déshumidicateur prévoit la possibilité de raccorder l’appareil

directement à un tuyau d’évacuation xe.

Dans ce cas, le bidon doit être enlevé pour permettre le

raccordement du tuyau au raccord leté mâle (Fig. 9) (pour le

modèle DH 92, dévisser et enlever le raccord en plastique pré-

installé).

Pour le branchement, utiliser un tuyau équipé d’un raccord de

¾” femelle.

MAINTENANCE PÉRIODIQUE

L’unique opération d’entretien a effectuer régulièrement est

le nettoyage du ltre; ce nettoyage doit être effectué plus ou

moins fréquemment selon la quantité de poussière présente

dans l’espace ambiant et selon le nombre effectif d’heures de

fonctionnement de l’appareil par jour.

De façon générale, en cas d’utilisation normale et en des

conditions normales, il suft d’effectuer un nettoyage par mois.

En cas d’utilisation dans un milieu poussiéreux, augmenter le

nombre de nettoyages.

L’opération de maintenance doit être effectuée en plaçant le ltre

sous le jet d’eau d’un robinet normal, en prenant soin de placer le

ltre dans le sens contraire à celui du ux d’air: le panneau percé

doit rester vers le bas de manière à ce que l’eau tende à pousser

le ltre vers le panneau.

Après quelques années de fonctionnement, un nettoyage de

l’échangeur de chaleur chaud (condenseur) au moyen d’air

comprimé, peut se révéler nécessaire. Cette opération doit être

effectuée par un personnel professionnel qualié. Ce nettoyage

améliore sensiblement les performances de l’appareil et lui

assure une longue vie.

DE UITRUSTING IS VERZEGELD EN GEFLUO-

REERDE BROEIKASGASSEN BEVAT DIE VAL-

LEN ONDER HET PROTOCOL VAN KYOTO.

DE “GWP” IS OPGENOMEN IN DE “TECHNI-

SCHE SPECIFICATIES”.

VEILIGHEIDSWAARSCHUWI

NGEN

De luchtontvochtiger moet altijd zijn aangesloten op

elektriciteitscontacten die geaard zijn. Zoals voor alle

elektrische apparatuur geldt, dat het niet naleven van

deze norm gevaar veroorzaakt en dat de fabrikant niet

aansprakelijk kan worden gesteld voor de gevolgen

daarvan.

Het demonteren van het toestel met gebruik van

gereedschap mag uitsluitend plaatsvinden door een

gekwaliceerd technicus.

Wanneer het toestel is aangesloten op de

stroomvoorziening, moet het in verticale positie

gehouden worden. Het toestel mag niet op een heftige

manier verplaatst worden. Door lekkage kan water uit

de watertank of uit het bakje eventueel in contact komen

met elektrische onderdelen met de daaruit voortvloeiende

voor de hand liggende gevaren. Het is daarom onmisbaar

om de stekker uit het stopcontact te halen, voordat u de

luchtontvochtiger verplaatst en de watertank te legen

voordat u deze optilt.

Als er water wordt gemorst door heftige verplaatsingen,

moet de luchtontvochtiger in verticale positie en

gedurende ten minste acht uur stil blijven staan, voordat

hij weer in werking kan worden gesteld.

Deze luchtontvochtiger zuigt lucht op in het achterste

deel en stoot de lucht weer uit via het rooster voorop;

daarom moet het achterpaneel, waarin zich het luchtlter

bevindt, zich op een afstand van ten minste 15 centimeter

van wanden bevinden.

Het toestel mag bovendien niet in werking worden gesteld

in nauwe ruimten waar de lucht die uit het achterrooster

komt niet vrij kan circuleren. De zijpanelen kunt u wel

tegen de wanden zetten, zonder dat de normale werking

in gevaar komt.

Deze luchtontvochtiger is gebouwd in naleving met

de strengste veiligheidsnormen. Er mogen geen

puntige voorwerpen (schroevendraaiers, breinaalden

of dergelijke) in het rooster worden gestoken, of in de

opening die onbedekt blijft in het achterpaneel wanneer

het lter wordt weggenomen: dit is gevaarlijk voor

personen en kan het toestel schade toebrengen.

Reinig het toestel niet met water. Voor de reiniging kan

een vochtige doek worden gebruikt, nadat de stekker uit

het stopcontact is verwijderd.

Dek het rooster voorop niet af met doeken of andere

voorwerpen, het toestel raakt dan beschadigd en dit kan

gevaar veroorzaken.

Periodiek het lter reinigen: de reiniging moet maandelijks

uitgevoerd worden; bij gebruik in zeer stofge ruimten

moet het toestel vaker worden gereinigd. Voor de

reinigingsmethoden wordt verwezen naar het specieke

hoofdstuk. Wanneer het lter vuil is komt de lucht warmer

naar buiten dan normaal, waardoor het toestel wordt

beschadigd en minder efciënt werkt.

BESCHRIJVING VAN HET

TOESTEL

Alle draagbare luchtontvochtigers gebruiken de koelcyclus met

compressor. De toestellen worden hieronder beschreven.

WERKING

Deze luchtontvochtiger is een toestel met koelcyclus

waarvan de werking gebaseerd is op het fysieke principe

waarbij de lucht, wanneer deze in contact komt met een

koud oppervlak, deze bevochtigt en de vochtigheid de

vorm heeft van condensatiedruppeltjes, of ijs wanneer de

omgevingstemperatuur niet hoog is.

Een koelmachine houdt een spiraalbuis koel waar de lucht

doorheen wordt gelaten. Deze lucht wordt dan koud en

ontvochtigd. Vervolgens wordt de lucht weer opgewarmd,

wanneer deze door een warmtewisselaar wordt geleid, om terug

te keren in een ontvochtigde ruimte en met een iets hogere

temperatuur dan de begintemperatuur.

Verwijzing naar afbeelding (Afb. 1-2):

De lucht wordt aangezogen door het achterste deel van het

toetstel: Via het lter (1), de koude serpentijn van aluminium

(verdamper) (2), de warmtewisselaar (condensator) (3), de

ventilator (4) en ten slotte komt de ontvochtigde lucht naar

buiten en wordt in de omgeving teruggeplaatst via het voorste

rooster. Het gecondenseerde water wordt verzameld in de

jerrycan (5). Een microschakelaar (6) stopt het toestel waneer

het water in de jerrycan een bepaald niveau bereikt. De

vochtigheidsregelaar (7) zorgt ervoor dat de luchtontvochtiger

in werking treedt, wanneer de vochtigheid in de omgeving hoger

is dan het gewenste niveau. Een elektronische kaart (8) beheert

het ontdooien en houdt schadelijke snel achtereenvolgende

inwerkingtredingen van de compressor (9) waardoor de start

ervan vertraagt.

Deze toestellen zijn voorzien van een ontdooi-inrichting met

warm gas en hebben daarom ook een magneetklep voor de

bypass van het warme gas, een speciale elektronische kaart

(met dubbel relais) en een ontdooithermostaat.

De werking van het ontdooisysteem is exclusief voor onze

producten: een systeem met een thermostaat en een elektrische

controle gebruikt de bypass van het warme gas alleen voor de

strikt noodzakelijke tijd. Dit verlengt de levensduur van de

machine en verkort de werkingsfase met warm gas.

BEDIENINGSPANEEL

Het controlepaneel bevindt zich voorin de machine en is

voorzien van vier indicatielampjes (Afb. 3).

•DEFROST (rood lampje): Gaat branden wanneer de

compressor in pauze is of vanwege vertraging bij eerste start

of in de defrostfase.

•WORKING (rood lampje): Gaat branden wanneer de

vochtigheidsregelaar de werking van het toestel vraagt.

•POWER (rood lampje): Gaat branden wanneer het toestel is

aangesloten op het lichtnet.

•FULL (groen lampje): Gaat branden wanneer de condensbakje

vol is, wanneer dit lampje brandt, stopt het toestel/werkt het

toestel niet.

VOCHTIGHEIDSREGELAAR

•DH 26

Bevindt zich voorop het toestel. Geeft een gradatie aan

met een schaal die van 1 tot 5 gaat. De instelling van de

vochtigheidsregelaar op de minimumwaarde (1) betekent het

toestel te laten werken totdat 80% van de relatieve vochtigheid in

de omgeving bereikt is. De instelling van de vochtigheidsregelaar

op de maximale waarde (5) betekent het toestel te laten werken

totdat 20% van de relatieve vochtigheid in de omgeving bereikt

is. In de stand “CONT” werkt het toestel altijd onafhankelijk van

de waarde van de relatieve vochtigheid. In stand “OFF” start het

toestel nooit (éénpolige schakelaar) (Afb. 4).

•DH 44-62-92

Bevindt zich voorop het toestel. Heeft een gradatie met een

schaal die van de minimumwaarde 80% tot de maximumwaarde

20% gaat, van de relatieve vochtigheid die men in de omgeving

wil bereiken (Afb. 5).

URENTELLER

•DH 26

De urenteller bevindt zich achterop het toestel. Deze geeft het

aantal werkuren aan (Afb. 6).

•DH 44-62-92

De urenteller bevindt zich voorop het toestel. Deze geeft het

aantal werkuren aan (Afb. 6).

EERSTE KEER STARTEN

Voor het inwerkingstellen moet het toestel in verticale positie

staan (positie voor normaal gebruik) gedurende tenminste acht

uren. Het niet naleven van deze norm kan een onherstelbare

beschadiging van de compressor tot gevolg hebben.

Als de hierboven vermelde tijdsperiode voorbij is, kan de stekker

van de luchtontvochtiger in een geaard monofase stopcontact

van 220-240 volt worden gestoken. Er moet tenminste één rood

controlelampje “POWER” gaan branden, hetgeen aanduidt dat

het apparaat correct van stroom wordt voorzien. Mocht het

controlelampje “WORKING” niet branden, draai dan de knop

van de vochtigheidsregelaar rechtsom, totdat het genoemde

controlelampje wel gaat branden. Ook het controlelampje

“DEFROST” gaat branden en na circa vijf minuten begint het

apparaat te ontvochtigen. Mocht het groene lampje “FULL”

branden, dan start het toestel niet. Leeg de watertank waarin de

condens verzameld wordt.

ALS DE LUCHTONT-

VOCHTIGER NIET START OF

NIET ONTVOCHTIGT

Ten eerste moet gecontroleerd worden of het rode controlelampje

“POWER” wel brandt. Dit geeft aan dat het toestel van stroom

voorzien is. Is dit niet het geval, controleer dan of de stekker

correct in het stopcontact zit en of deze daadwerkelijk is

aangesloten op de stoomvoorziening. Als bovengenoemde is

gecontroleerd en het bovengenoemde lampje uit is, breng dan

het toestel naar de dealer waar u hem hebt aangeschaft.

Controleer of het groene lampje “FULL” gedoofd is en controleer

of de watertank leeg is.

Controleer of het rode lampje “WORKING” brandt, hetgeen

aangeeft dat de vochtigheidsregelaar de werking vraagt. Wanneer

het toestel start na een pauze door het bereikt hebben van de

vooraf bepaalde vochtigheidsgraad, of nadat de tank is geleegd,

gaat, naast de lampjes “POWER” en “WORKING” ook het lampje

“DEFROST” branden. Deze situatie duurt circa 3 minuten, waarin

alleen de ventilator werkt, terwijl de compressor uit blijft.

Deze cyclus wordt circa elke vijfenveertig minuten herhaald, om

eventuele ontdooiing van de serpentijn toe te laten (verdamper).

Wanneer het lampje “DEFROST” langer dan tien minuten blijft

branden, moet de luchtontvochtiger naar de dealer worden

teruggebracht.

Wanneer het toestel correct blijkt te werken en “WORKING”

en “POWER” branden, maar het geen of heel weinig water

produceert, controleer dan of de relatieve vochtigheid in de

omgeving niet onder de 40-45% ligt. Is dit niet het geval, breng

dan de luchtontvochtiger naar de dealer.

AANSLUITING OP EEN

AFVOERLEIDING

•DH 26

Deze luchtontvochtiger heeft de mogelijkheid het toestel direct

op een vaste afvoerleiding aan te sluiten.

In dat geval moet de watertank verwijderd worden, om de

aansluiting van de leiding op de koppeling mogelijk te maken.

Voor de aansluiting moet de speciale koppeling (meegeleverd),

in de rechterzijde van de opening voor de watertank worden

gebracht. (Afb. 7). De rubberen pakking (ook meegeleverd)

moet worden gebruikt om de hendel van de microschakelaar,

in het linkerdeel van de opening voor de watertank (Afb. 8) te

blokkeren.

•DH 44-62-92

Deze ontvochtiger kan rechtstreeks aangesloten worden op een

vaste afvoerleiding.

In dat geval wordt de tank verwijderd om de buis te kunnen

aansluiten op de mannelijke schroefverbinding (Afb. 9) (voor het

model DH 92, de voorgeïnstalleerde plastic verbinding los- en

weer vastschroeven).

Voor de verbinding moet een buis met vrouwelijke ¾”-aansluiting

gebruikt worden.

PERIODIEK ONDERHOUD

Het enige onderhoud dat periodiek moet worden verricht is de

reiniging van het lter, met een variabele frequentie afhankelijk

van de stofgheid van de omgeving en de hoeveelheid uren per

dag effectieve werking van het toestel.

Voor een normaal gebruik is het voldoende het toestel één keer

per maand te reinigen. Voor gebruik in stofge ruimten moet het

toestel vaker worden schoongemaakt.

Het onderhoud moet worden verricht door het lter onder de

waterstraal van een normale kraan te houden in tegengestelde

richting ten opzichte van hoe de luchtstroom door het lter

gaat. Het geperforeerde paneel moet naar beneden gehouden

worden opdat het water het lter naar het paneel zelf duwt.

Na enkele jaren van werking kan een reiniging van de

warmtewisselaar nodig zijn (condensator) met perslucht. Dit

moet worden gedaan door gekwaliceerd personeel. Deze

schoonmaak verbetert de prestaties van het apparaat en zorgt

voor een langere levensduur ervan.

O APARELHO É SIGILADO E CONTÉM

GÁS FLUORADO EFEITO DE ESTUFA

REGULAMENTADOS PELO PROTOCOLO

DE KYOTO. O “GWP” ESTÁ INDICADO NA

“TABELA DADOS TÉCNICOS”.

ADVERTÊNCIA DE

SEGURANÇA

O desumidicador deve estar sempre ligado à tomada

elétrica dotada de instalação à terra. A inobservância desta

norma, como para todos os aparelhos elétricos, é causa

de perigo cujas consequências não é responsabilidade

do fabricante.

A desmontagem do aparelho mediante o uso de

equipamentos deve ser efetuada exclusivamente por um

técnico qualicado.

Quando o aparelho for conectado a uma tomada elétrica

deve ser mantido em posição vertical e não deve ser

deslocado violentamente. As eventuais saídas de água do

bidão ou da cuba podem entrar em contacto com partes

elétricas e, obviamente, com consequências de perigo.

Portanto, é indispensável desconectar a cha antes de

deslocar o desumidicador e esvaziar o bidão antes de

levantar o aparelho.

Caso ocorra um vazamento de água após bruscos

deslocamentos, o desumidicador deve permanecer

parado na posição vertical por oito horas, pelo menos,

antes de ser ligado novamente.

Este desumidicador aspira o ar na parte posterior,

expelindo-o através da grade anterior. Portanto, o painel

posterior, onde está instalado o ltro de ar, deve ser

mantido em uma distância aproximada de 15 centímetros

da parede.

O aparelho não deve funcionar em espaços estreitos

que não permitam a difusão do ar que sai da grade

anterior no ambiente. É possível aproximar os painéis

laterais às paredes sem criar diculdades para regular o

funcionamento.

Este desumidicador foi fabricado no respeito das mais

severas normas de segurança. Além disso, não devem

ser inseridos objetos pontiagudos (chaves de fenda,

agulhas de tricô ou semelhantes) na grade ou na abertura

que permanece aberta no painel posterior no momento

da retirada do ltro: isto é perigoso para as pessoas e

pode danicar o aparelho.

Não lavar o aparelho com água. Para limpá-lo, utilizar um

pano húmido depois de desconectá-lo da tomada elétrica.

Não cobrir a grade frontal com panos ou outros objetos

pois isto pode causar danos ao aparelho e perigos em

geral.

Limpar periodicamente o ltro: a limpeza deve ser

efetuada aproximadamente uma vez por mês e a limpeza

deve ser mais frequente em caso de ambientes com muito

pó. Para a modalidade da limpeza, consultar o respectivo

capítulo. Quando o ltro estiver sujo, o ar sai mais quente

do que o normal, reduzindo o desenvolvimento normal do

aparelho, além de causar danos ao mesmo.

DESCRIÇÃO DO APARELHO

Todos os desumidicadores portáteis utilizam o ciclo frigoríco

com compressor. Os aparelhos são descritos a seguir.

FUNCIONAMENTO

Este desumidicador é um aparelho com ciclo frigoríco cujo

funcionamento baseia-se no princípio físico, portanto, quando

o ar estiver em contacto com uma superfície fria, molha esta

mesma superfície, cedendo humidade sob a forma de gotas de

condensação ou de gelo, se a temperatura ambiente não for

elevada.

Na verdade, uma máquina frigoríca mantém uma serpentina

fria, através da qual passa o ar que será arrefecido e

desumidicado. A seguir, passando através de um permutador

de calor quente, o ar é aquecido e retorna desumidicada no

ambiente, com temperatura ligeiramente superior ao valor

inicial.

Referência ao esquema (Fig. 1-2):

O ar é aspirado pela parte posterior do aparelho: A serpentina

fria de alumínio (evaporador), (2) atravessa o ltro (1), o

permutador quente (condensador) (3), o ventilador (4) e, enm,

o ar desumidicado sai e é introduzida no ambiente, passando

através da grade frontal. O ar condensado é recolhido em um

bidão (5). Um microinterruptor (6) para o aparelho quando a

água do bidão atingir um determinado nível. O humidóstato

(7) permite o funcionamento do desumidicador quando a

humidade no ambiente for mais elevada do que o nível desejado.

Uma placa eletrónica (8) controla o descongelamento e impede

danosas ativações próximas do compressor (9), atrasando o

arranque.

Estas máquinas são dotadas de dispositivo de descongelamento

com gás quente e são equipadas por uma eletroválvula para o

desvio do gás quente, uma placa eletrónica especial (com relé

duplo) e um termóstato de descongelamento.

O funcionamento do sistema de descongelamento é exclusivo

em nossos produtos: na verdade, é um sistema com um

termóstato e um controlo eletrónico que utiliza o desvio do gás

quente somente para o tempo estritamente necessário. Isto

prolonga a vida útil da máquina e reduz a fase de funcionamento

com gás quente.

PAINEL DE CONTROLO

O painel de controlo está instalado na parte frontal da máquina

e compreende quatro indicações luminosas (Fig. 3).

•DEFROST (luz vermelha): Acende-se quando o compressor

estiver em pausa, para o atraso no primeiro arranque ou na

fase de descongelamento.

•WORKING (luz vermelha): Acende-se quando o humidóstato

requerer o funcionamento do aparelho.

•POWER (luz vermelha): Acende-se quando a máquina estiver

conectada à rede elétrica.

•FULL (luz verde): Acende-se quando o recipiente da

condensação estiver cheio; quando esta luz estiver acesa, a

máquina para/não funciona.

HUMIDÓSTATO

•DH 26

Está instalado na parte frontal da máquina. Possui uma escala

graduada que vai de 1 a 5. A conguração do humidóstato

no valor mínimo (1) signica que a máquina trabalha até

obter 80% de humidade relativa no ambiente. A conguração

do humidóstato no valor máximo (5) signica que a máquina

trabalha até obter 20% de humidade relativa no ambiente.

Em posição “CONT”, a máquina funciona sempre de modo

independente do valor da humidade relativa. Em posição “OFF”,

a máquina nunca liga (interruptor unipolar), (Fig. 4).

•DH 44-62-92

Está instalado na parte frontal da máquina. Possui uma

graduação com uma escala que vai de um valor mínimo de

80% ao valor máximo de 20% de humidade relativa que desejar

obter em ambiente (Fig. 5).

CONTADOR DE HORAS

•DH 26

O contador de horas localiza-se na parte posterior da máquina.

Este contador indica o número de horas de funcionamento (Fig.

6).

•DH 44-62-92

O contador de horas está instalado na parte frontal da máquina.

Indica o número de horas de funcionamento (Fig. 6).

PRIMEIRO ARRANQUE

Para ser colocado em função, o aparelho deve permanecer

em posição vertical (posição normal de uso) por oito horas

pelo menos. A inobservância desta norma pode causar danos

irreparáveis no compressor.

Após este tempo, é possível conectar a cha do desumidicador

em uma tomada de corrente de 220-240 Volt monofásica dotada

de cabo de terra. É necessário aguardar o acendimento do

indicador luminoso “POWER”, que indica que o aparelho está

alimentado corretamente. Se o indicador luminoso ‘’WORKING’’

estiver desligado, girar em sentido horário o manípulo do

humidóstato até que o respectivo LED acenda-se. Acende-se

também o indicador luminoso “DEFROST” e depois de cerca

5 minutos, o aparelho inicia a desumidicar. Se a luz verde

“FULL” estiver acesa, a máquina não liga. Esvaziar o bidão de

coleta de condensação.

SE O DESUMIDIFICADOR

NÃO LIGAR, O APARELHO

NÃO DESUMIDIFICA

Antes de mais nada, certicar-se de que a luz vermelha “POWER”

esteja ligada. Isto indica que o aparelho está alimentado.

Caso contrário, vericar se a cha está inserida corretamente

na tomada elétrica e se está realmente alimentada. Se a luz

continuar desligada após os controles acima indicados, levar o

aparelho ao revendedor.

Controlar se a luz verde “FULL” está desligada e controlar se o

bidão está vazio.

Controlar se a luz vermelha “WORKING” está acesa, pois

indica que o humidóstato requer o funcionamento. Quando o

aparelho ligar novamente depois de uma parada devida ao nível

obtido de humidade, ou depois que o bidão for esvaziado, além

das luzes “POWER” e “WORKING”, acende-se também a luz

“DEFROST”. Esta situação dura cerca 3 minutos, durante os

quais funciona somente o ventilador e o compressor permanece

parado.

Este ciclo repete-se a cada quarenta e cinco minutos para permitir

o eventual descongelamento da serpentina (evaporador). Se a

luz “DEFROST” permanecer acesa por mais de dez minutos,

levar o desumidicador ao revendedor.

Se o aparelho estiver funcionando aparentemente de modo

correto e se as luzes de “WORKING” e “POWER” estão acesas

mas não produzir água, ou se produzir muito pouco, vericar

se a humidade relativa do ambiente é inferior a 40-45%. Caso

contrário, levar o desumidicador ao revendedor, onde o

aparelho foi adquirido.

LIGAÇÃO A UM TUBO DE

DESCARGA

•DH 26

Este desumidicador prevê a possibilidade de ligar o aparelho

diretamente a um tubo xo de descarga.

Neste caso, o bidão deve ser removido para permitir a ligação

ao tubo.

Para a ligação, é necessário inserir a respectiva ligação

(fornecida de série) à direita do vão do bidão (Fig. 7). Deve ser

utilizada a borracha (também fornecida de série) para bloquear

a alavanca do microinterruptor, situado à esquerda do vão do

bidão (Fig. 8).

•DH 44-62-92

Este desumidicador oferece a possibilidade de conectar o

aparelho diretamente a um tubo xo de descarga.

Neste caso, o bidão deve ser removido para permitir a ligação do

tubo à conexão roscada de tipo macho (Fig. 9) (para o modelo

DH 92, desaparafusar e remover a união plástica pré-instalada).

Para a ligação, utilizar um tubo dotado de engate de ¾” de tipo

fêmea.

MANUTENÇÃO PERIÓDICA

A única manutenção a efetuar periodicamente é a limpeza

do ltro que deve ser efetuada com frequência variável de

acordo com o pó do ambiente e da quantidade de horas de

funcionamento real diário do aparelho.

Geralmente, para o uso normal a limpeza deve ser efetuada

uma vez por mês. Para o uso em ambientes com muito pó,

aumentar a frequência da limpeza.

A manutenção deve ser efetuada lavando o ltro em jato de

água em uma pia normal no sentido contrário, em relação ao

uxo de ar: o painel perfurado deve estar para baixo de modo

que a água empurre o ltro para o próprio painel.

Após alguns anos de funcionamento, pode ser necessário

efetuar uma limpeza do permutador de calor (condensador)

mediante ar comprimido. Esta operação deve ser efetuada

por pessoal qualicado. A limpeza melhora o rendimento do

aparelho e prolonga a vida útil.

ENHEDEN ER FORSEGLET OG INDEHOLDER

FLUORHOLDIGE DRIVHUSGASSER I OVER-

ENSSTEMMELSE MED KYOTO-PROTOKOL-

LEN.

“GWP“ ER ANGIVET I AFSNITTET “EKNISKE

SPECIFIKATIONER“.

SIKKERHEDSFORSKRIFTER

Affugteren skal altid sluttes til en stikkontakt med

jordforbindelse. På tilsvarende måde som ved alle el-

apparater indebærer manglende overholdelse af dette

krav risici for skader, som producenten ikke kan gøres

ansvarlig for.

Afmontering af apparatet ved hjælp af værktøj må kun

udføres af en kvaliceret tekniker.

Når apparatet er tilsluttet en stikkontakt, skal det være

placeret lodret og må ikke yttes ved udførelse af

bratte bevægelser. Eventuelle vandudslip fra dunken

(beholderen) kan komme i kontakt med de elektriske

dele, hvilket indebærer farer. Det er derfor meget vigtigt

at fjerne stikket inden ytning af affugteren, og at tømme

tanken inden løft af affugteren.

I tilfælde af vandudslip pga. bratte bevægelser skal

affugteren forblive standset i lodret position i min. 8 timer,

inden den genstartes.

Denne affugter indsuger luft i den bageste del, og

bortleder luften gennem den forreste rist. Det er derfor

vigtigt, at det bageste panel, hvor luftlteret er monteret,

placeres min 15 cm fra væggen.

Apparatet må ikke startes i trange lokaler, som hindrer

spredning af luften fra den forreste rist til omgivelserne.

Apparatets sidepaneler kan derimod anbringes tæt på

vægge uden påvirkning af den normale funktion.

Denne affugter er konstrueret med overholdelse af

de strengeste sikkerhedsstandarder. Stik ikke spidse

genstande (skruetrækkere, strikkepinde o. lign.) ind i

risten eller ind i den åbning på det bageste panel, som

bliver synlig ved fjernelse af lteret. Dette udgør en fare

for kvæstelser og materielle skader på apparatet.

Afvask ikke apparatet med vand. Fjern stikket fra

stikkontakten, og rengør apparatet med en fugtig klud.

Dæk ikke den forreste rist med klude eller andre

genstande. Apparatet kan herved beskadiges og udgøre

en fare.

Rengør lteret regelmæssigt (ca. hver måned). Hvis

apparatet benyttes i meget støvede omgivelser, skal

rengøringen ske hyppigere. Vedrørende fremgangsmåden

i forbindelse med rengøring henvises til det respektive

afsnit. Når lteret er snavset, er den udstrømmende luft

varmere end normalt, hvilket medfører beskadigelse af

apparatet og en reduktion af udbyttet.

BESKRIVELSE AF

APPARATET

Alle transportable affugtere er baseret på kølecyklussen med

kompressor. Apparaterne beskrives nedenfor.

FUNKTION

Denne affugter er et apparat med kølecyklus. Kølecyklussen er

baseret på den fysiske lov, hvor luften ved kontakt med en kold

overade afgiver fugt i form af dråber af kondensvand (eller is,

hvis omgivelsestemperaturen er lav).

I praksis sørger et køleaggregat for konstant afkøling af

en rørspiral, hvori luften passerer, således at der sker en

afkøling og affugtning. Når luften efterfølgende passerer en

varm varmeveksler, opvarmes luften og sendes tilbage til

omgivelserne i affugtet form og med en temperatur, der er en

smule højere end den oprindelige temperatur.

Se tegningen (Fig. 1-2):

Luften indsuges gennem apparatets bageste del. Luften

passerer lteret (1), den kolde rørspiral af aluminium (fordamper)

(2), den varme varmeveksler (kondensator) (3) og ventilatoren

(4). Til slut sendes den affugtede luft tilbage til omgivelserne ved

at passere gennem den forreste rist. Kondensvandet opsamles i

dunken (5). En mikroafbryder (6) afbryder apparatet, når vandet i

dunken når et bestemt niveau. Hygrostaten (7) starter affugteren,

hvis omgivelsernes fugtighed er højere end det ønskede niveau.

Et elektronisk kredskort (8) styrer afrimningen. Det hindrer for

hyppige starter af kompressoren (9) ved forsinkelse af starten

(for hyppige starter beskadiger kompressoren).

Apparatet er udstyret med en afrimer, der fungerer med varm

gas. Apparatet er derfor udstyret med en elektroventil til bypass

af den varme gas, et særligt elektronisk kredskort (med dobbelt

relæ) og en afrimningstermostat.

Afrimningssystemets funktion er eksklusiv for vores produkter.

Der er i praksis tale om et system bestående af en termostat

og et elektronisk kredskort. Systemet benytter kun bypass af

den varme gas i det tidsrum, som er strengt nødvendigt. Herved

reduceres driftsfasen med varm gas, og apparatets driftslevetid

forlænges.

KONTROLPANEL

Kontrolpanelet er placeret i apparatets forreste del, og omfatter

re kontrollamper (Fig. 3).

•DEFROST (rød kontrollampe): Kontrollampen tændes, når

kompressoren er i standby, i tilfælde af forsinkelse ved første

start eller under afrimning (defrost).

•WORKING (rød kontrollampe): Kontrollampen tændes, når

hygrostaten starter apparatet.

•POWER (rød kontrollampe): Kontrollampen tændes, når der er

sluttet strøm til apparatet.

•FULL (grøn kontrollampe): Kontrollampen tændes, når dunken

er fyldt. Når denne kontrollampe er tændt, afbrydes apparatet/

er det ikke muligt at benytte apparatet.

HYGROSTAT

•DH 26

Placeret i apparatets forreste del. Skalaen er inddelt fra 1 til

5. Ved indstilling af hygrostaten til min. værdien (1) arbejder

apparatet, indtil omgivelsernes relative fugtighed svarer til 80%.

Ved indstilling af hygrostaten til maks. værdien (5) arbejder

apparatet, indtil omgivelsernes relative fugtighed svarer til 20%.

I positionen “CONT“ fungerer apparatet altid uafhængigt af den

relative fugtighed. I positionen “OFF“ starter apparatet slet ikke

(enpolet afbryder) (Fig. 4).

•DH 44-62-92

Placeret i apparatets forreste del. Skalaen er inddelt fra en relativ

fugtighed svarende til min. 80% og til maks. 20% i omgivelserne

(Fig. 5).

TIMETÆLLER

•DH 26

Timetælleren er placeret i apparatets bageste del. Den angiver

antallet af driftstimer (Fig. 6).

•DH 44-62-92

Timetælleren er placeret i apparatets forreste del. Den angiver

antallet af driftstimer (Fig. 6).

FØRSTE START

Apparatet må kun startes, når det har været placeret i lodret

position (normal driftsposition) i min. 8 timer. Manglende

overholdelse af dette krav kan medføre uoprettelige skader i

kompressoren.

Efter udløbet af ovennævnte tidsrum er det muligt at sætte

affugterens stik i en enkeltfaset 220-240 V stikkontakt med

jordforbindelse. Den røde kontrollampe “POWER“ skal tændes

for at angive, at apparatet forsynes korrekt med strøm. Hvis

kontrollampen “WORKING“ er slukket, skal hygrostatens

håndtag drejes med uret, indtil kontrollampen tændes. Herved

tændes også kontrollampen “DEFROST“, og efter ca. 5 minutter

indleder apparatet affugtningen. Hvis den grønne kontrollampe

“FULL“ er tændt, starter apparatet ikke. Tøm dunken.

HVIS AFFUGTEREN IKKE

STARTER, ELLER HVIS DEN

IKKE AFFUGTER

Kontrollér først og fremmest, at den røde kontrollampe

“POWER“ er tændt. Den angiver, at der er sluttet strøm til

apparatet. I modsat fald er det nødvendigt at kontrollere, at

stikket er sat korrekt i stikkontakten, og at stikkontakten fungerer

korrekt. Indlevér apparatet hos forhandleren, hvis ovennævnte

kontrollampe fortsat er slukket efter udførelse af ovennævnte

kontroller.

Kontrollér, at den grønne kontrollampe “FULL“ er slukket, og

kontrollér, at dunken er tom.

Kontrollér, at den røde kontrollampe “WORKING“ er tændt.

Den angiver, at hygrostaten kræver start af apparatet. Når

apparatet genstarter efter en afbrydelse som følge af opnåelse

af den valgte fugtighed, tændes kontrollamperne “POWER“

og “WORKING“ sammen med kontrollampen “DEFROST“.

Denne tilstand svarer ca. 3 minutter. I løbet af dette tidsrum er

ventilatoren tændt, hvorimod kompressoren forbliver slukket.

Cyklussen gentages ca. hver 45. minut. Herved sikres eventuel

afrimning af rørspiralen (fordamperen). Indlevér apparatet hos

forhandleren, hvis kontrollampen “DEFROST“ forbliver tændt i

mere end 10 minutter.

Hvis apparatet tilsyneladende fungerer korrekt (kontrollamperne

“WORKING“ og “POWER“ er tændt), men ikke producerer vand

eller kun producerer en meget ringe mængde, er det nødvendigt

at kontrollere, at den relative fugtighed ikke er lavere end 40-

45%. I modsat fald skal affugteren indleveres hos forhandleren.

TILSLUTNING TIL ET AFLØB

•DH 26

Affugteren kan sluttes direkte til et permanent aøb.

Fjern dunken for at slutte slangen til koblingen.

Tilslutningen sker ved at placere den medfølgende kobling i

højre del af rummet til dunken (Fig. 7). Benyt den medfølgende

gummipakning for at fastspænde grebet til mikroafbryderen, der

er placeret i venstre del af rummet til dunken (Fig. 8).

•DH 44-62-92

Det er muligt at tilslutte denne affugter direkte til et fast aøbsrør.

I så fald skal tanken fjernes for at gøre det muligt at tilslutte røret

til han gevindsamlingen (Fig. 9) (på model DH 92 løsnes den

installerede plastsamling og fjernes).

Der skal anvendes et rør med en ¾” hun kobling til tilslutningen.

REGELMÆSSIG

VEDLIGEHOLDELSE

Rengøringen af lteret er den eneste form for regelmæssig

vedligeholdelse. Hyppigheden for rengøringen afhænger af

støvkoncentrationen i omgivelserne og af apparatets faktiske

antal driftstimer.

Ved normal brug skal rengøringen nde sted en gang om

måneden (vejledende). Ved brug i støvede omgivelser skal

rengøringen ske hyppigere.

Vedligeholdelsen udføres ved at placere lteret under vandhanen

i en håndvask. Vend lteret modsat i forhold til retningen for

gennemstrømning af luft. Det perforerede panel skal vende

nedad, således at vandet presser lteret mod panelet.

Efter ere års drift kan det være nødvendigt at rengøre

varmeveksleren (kondensator) ved hjælp af trykluft. Rengøringen

skal udføres af kvaliceret personale. Denne rengøring forbedrer

udbyttet af apparatet og sikrer en lang driftslevetid.



YKSIKKÖ ON SULJETTU JA SISÄLTÄÄ FLUO-

RATTUJA KASVIHUONEKAASUJA, JOITA

KIOTON PÖYTÄKIRJAN.

“GWP” ON LUETELTU “TEKNISET TIEDOT”.

TURVALLI-

SUUSVAROITUKSIA

Kosteudenpoistaja tulee aina kytkeä maadoitettuun

pistorasiaan. Kuten yleensä sähkölaitteiden kohdalla,

tämän määräyksen noudattamatta jättäminen aiheuttaa

vaaratilanteita, joista valmistaja ei ota mitään vastuuta.

Ainoastaan ammattitaitoinen teknikko saa purkaa laitteen

työkaluilla.

Kun laite on kytketty pistorasiaan, se tulee pitää

pystyasennossa eikä sitä saa liikuttaa voimakkaasti.

Säiliöstä (keräysastiasta) valuva vesi saattaa koskea

sähköosiin ja aiheuttaa vaaratilanteita. Irrota pistoke

ennen kosteudenpoistajan siirtoa ja tyhjennä säiliö ennen

sen nostoa.

Jos vettä vuotaa äkillisten siirtojen seurauksena,

kosteudenpoistajaa tulee pitää paikallaan

pystyasennossa vähintään kahdeksan tuntia ennen

seuraavaa käynnistystä.

Kosteudenpoistaja imee ilman takalevyn ja poistaa

sen eturitilän kautta. Tästä johtuen ilmansuodattimella

varustetun takalevyn tulee olla vähintään 15 cm:n

etäisyydellä seinistä.

Laitetta ei tule käyttää ahtaissa tiloissa, joissa eturitilästä

poistuva ilma ei pääse leviämään käyttötilaan. Sivulevyjen

sijoitus seinien lähelle sen sijaan ei heikennä laitteen

toimintaa.

Kosteudenpoistaja on valmistettu ankarimpien

turvallisuusstandardien mukaisesti. Älä työnnä teräviä

esineitä (ruuvimeisseli, neulontapuikot tms.) ritilän

väliin tai takalevyn aukkoon sen jäädessä avoimeksi

poistettaessa suodatin. Se on vaarallista ja saattaa

vahingoittaa laitetta.

Älä pese laitetta vedellä. Irrota pistoke pistorasiasta ja

pyyhi laite kostealla liinalla.

Älä peitä eturitilää tekstiileillä tai millään esineillä, ettei

laite vaurioidu ja aiheuta vaaratilanteita.

Puhdista suodatin määräajoin keskimäärin kerran

kuukaudessa ja useammin, jos käytät laitetta erittäin

pölyisessä tilassa. Katso puhdistus aihekohtaisesta

luvusta. Kun suodatin on likainen, poistoilma on

normaalia kuumempaa. Se vaurioittaa laitetta ja heikentää

sen tehoa.

LAITTEEN KUVAUS

Kaikissa kannettavissa kosteudenpoistajissa on kompressorilla

varustettu kylmäkierto. Laitteet kuvaillaan seuraavassa.

TOIMINTA

Kosteudenpoistaja on kylmäkierrolla varustettu laite. Sen

toiminta perustuu fyysiseen periaatteeseen, jonka mukaan

ilma kylmää pintaa koskettaessaan kostuttaa sen. Kosteus jää

pinnalle vesipisaroina tai jäänä, jos lämpötila on alhainen.

Käytännössä kosteudenpoistaja pitää kylmänä kierukan, jonka

kautta kulkiessaan ilma jäähtyy ja kuivuu. Tämän jälkeen

ilma kulkeutuu kuuman lämmönvaihtimen läpi ja lämpenee.

Käyttötilaan palatessaan se on kuivunut ja hieman alkuperäistä

kuumempaa.

Katso piirrosta (Kuva 1-2):

Laite imee ilman takalevyn kautta. Ilma kulkeutuu suodattimen

(1), kylmän alumiinikierukan (haihdutin) (2), kuuman

lämmönvaihtimen (lauhdutin) (3) ja tuulettimen (4) läpi. Lopuksi

kuivatettu ilma palaa käyttötilaan eturitilän kautta. Kondenssivesi

keräytyy säiliöön (5). Mikrokytkin (6) pysäyttää laitteen, kun

säiliön vesi saavuttaa määrätyn tason. Kosteussäädin (7)

pyytää kosteudenpoistajan käynnistystä, kun ympäröivä kosteus

ylittää halutun tason. Elektroninen kortti (8) ohjaa sulatusta ja

estää kompressorin (9) liian tiheät ja haitalliset käynnistykset

viivästyttämällä sen käynnistystä.

Laite on varustettu kuumakaasusulatuksella, joten siinä on

kuumakaasun ohitusmagneettiventtiili, elektroninen kortti

(kaksoisrele) ja sulatustermostaatti.

Tuotteidemme sulatustoiminto on ainutlaatuinen, sillä

termostaatilla ja elektronisella kortilla varustettu järjestelmä

käyttää kuumakaasun ohitustoimintoa ainoastaan tarvittavan

ajan. Tämä pidentää laitteen käyttöikää ja lyhentää

kuumakaasun toimintavaihetta.

OHJAUSPANEELI

Ohjauspaneeli on sijoitettu laitteen etuosaan. Se sisältää neljä

merkkivaloa (Kuva 3).

•DEFROST (punainen merkkivalo): Syttyy, kun kompressori on

lepotilassa tai ensimmäinen käynnistys tai sulatusvaihe on

viivästynyt.

•WORKING (punainen merkkivalo): Syttyy, kun kosteussäädin

pyytää laitteen käynnistystä.

•POWER (punainen merkkivalo): Syttyy, kun laite saa sähköä.

•FULL (vihreä merkkivalo): Syttyy, kun säiliö on täysi;

merkkivalon syttyessä laite pysähtyy/ei toimi.

This manual suits for next models

Table of contents

Languages:

Other HSC Dehumidifier manuals

HSC

HSC Master DHP20 User manual

Popular Dehumidifier manuals by other brands

ABATEMENT

ABATEMENT AQUATRAP AT100S instruction manual

Qlima

Qlima D 820 A Smart user manual

Ultra-Aire

Ultra-Aire 70H installation instructions

Ingersoll-Rand

Ingersoll-Rand TZ730 user manual

Trotec

Trotec TTR 200 operating manual

Campomatic

Campomatic DH20M owner's manual

HTW

HTW X11 Owners and installation manual

Trotec

Trotec TTK 165 ECO Original instructions

Suntec Wellness

Suntec Wellness Klimatronic DryFix 10 Pure manual

MICROWELL

MICROWELL DRY 1200 METAL user manual

Quincy Compressor

Quincy Compressor QHPR Series instruction manual

Dimplex

Dimplex DACDEHU2 user manual

Surna

Surna ENVIROPRO SHAU Operating and maintenance manual

EIP

EIP CD30 owner's manual

Danby

Danby DDR070BBPBDB owner's manual

VEAB

VEAB LAF 50S User instruction

SPX

SPX Hankison HPRplus Series instruction manual

Zibro

Zibro D4 operating manual

HSC DH 26 Manual

Popular Dehumidifier manuals by other brands
