HSM 412.2 User manual

1.580.999.102 – 0603
BETRIEBSANLEITUNG
AKTENVERNICHTER
OPERATING INSTRUCTIONS
PAPER SHREDDER
NOTICE D‘UTILISATION
DESTRUCTEUR DE DOCUMENTS
MANUALE OPERATIVO
DISTRUGGIDOCUMENTI
INSTRUCCIONES DE SERVICIO
DESTRUCTORA DE DOCUMENTOS
INSTRUÇÕES DE OPERAÇÃO
DESTRUIDORA DE DOCUMENTOS
GEBRUIKSAANWIJZING
PAPIERVERNIETIGER
BRUGSVEJLEDNING
MAKULERINGSMASKINE
BRUKSANVISNING
DOKUMENTFÖRSTÖRARE
KÄYTTÖOHJE
PAPERINSILPPURI
HSM 412.2

2 deutsch 0603
Aktenvernichter HSM 412.2
deutsch: Aktenvernichter HSM 412.2..........................................................................3 – 8
english: Paper shredder HSM 412.2 ........................................................................9 – 14
français: Destructeur de Documents HSM 412.2 ....................................................15 – 20
italiano: Distruggidocumenti HSM 412.2 ................................................................21 – 26
español: Destructora de documentos HSM 412.2...................................................27 – 32
português: Destruidora de documentos HSM 412.2...................................................33 – 38
nederlands: Papiervernietiger HSM 412.2...................................................................39 – 44
dansk: Makuleringsmaskine HSM 412.2 ..............................................................45 – 50
svenska: Dokumentförstörare HSM 412.2 ...............................................................51 – 56
suomi: Paperinsilppuri HSM 412.2 .......................................................................57 – 62
Pressen GmbH + Co. KG
Bahnhofstraße 115
D-88682 Salem
Germany
Tel.: [phone] / 822-0
Fax.: [phone] / 822-160
E-Mail: [email protected]
www.hsm-online.de
HSM of America LLC
1075 Andrew Drive
Suite C
West Chester, PA19380
USA
Phone: [phone]
Fax: [phone]
E-mail: [email protected]
www.hsmofamerica.com

0603 deutsch 3
HSM 412.2 Aktenvernichter
1 Warnaufkleber
2 Trichterklappe
3 Gehäuseoberteil
4 Folientastatur
5 Netzschalter
6 Typenschild, Warnaufkleber
7 Hebel für Eindrücker
1. Bestimmungsgemäße Ver-
wendung, Gewährleistung
Der Aktenvernichter ist ausschließlich zum
Vernichten von allgemeinem Schriftgut sowie
geringer Mengen von Kunden- und Kreditkar-
ten, CDs, 3,5“-Disketten und DAT-Kassetten
bestimmt.
Das robuste Laufwerk ist unempfindlich ge-
gen Heft– und Büroklammern.
Für das Gerät leisten wir Gewähr gemäß un-
serer allgemeinen Verkaufs- und Lieferbedin-
gungen. Verschleiß, Schäden durch unsach-
gemäße Behandlung, natürliche Abnutzung
bzw. Eingriffe von dritter Seite fallen nicht
unter die Gewährleistung.
8 Unterschrank
9 Bockrolle
10 Lenkrolle
11 Tür
12 Papierzuführungsöffnung
Sicherheitselement / Splitterschutz

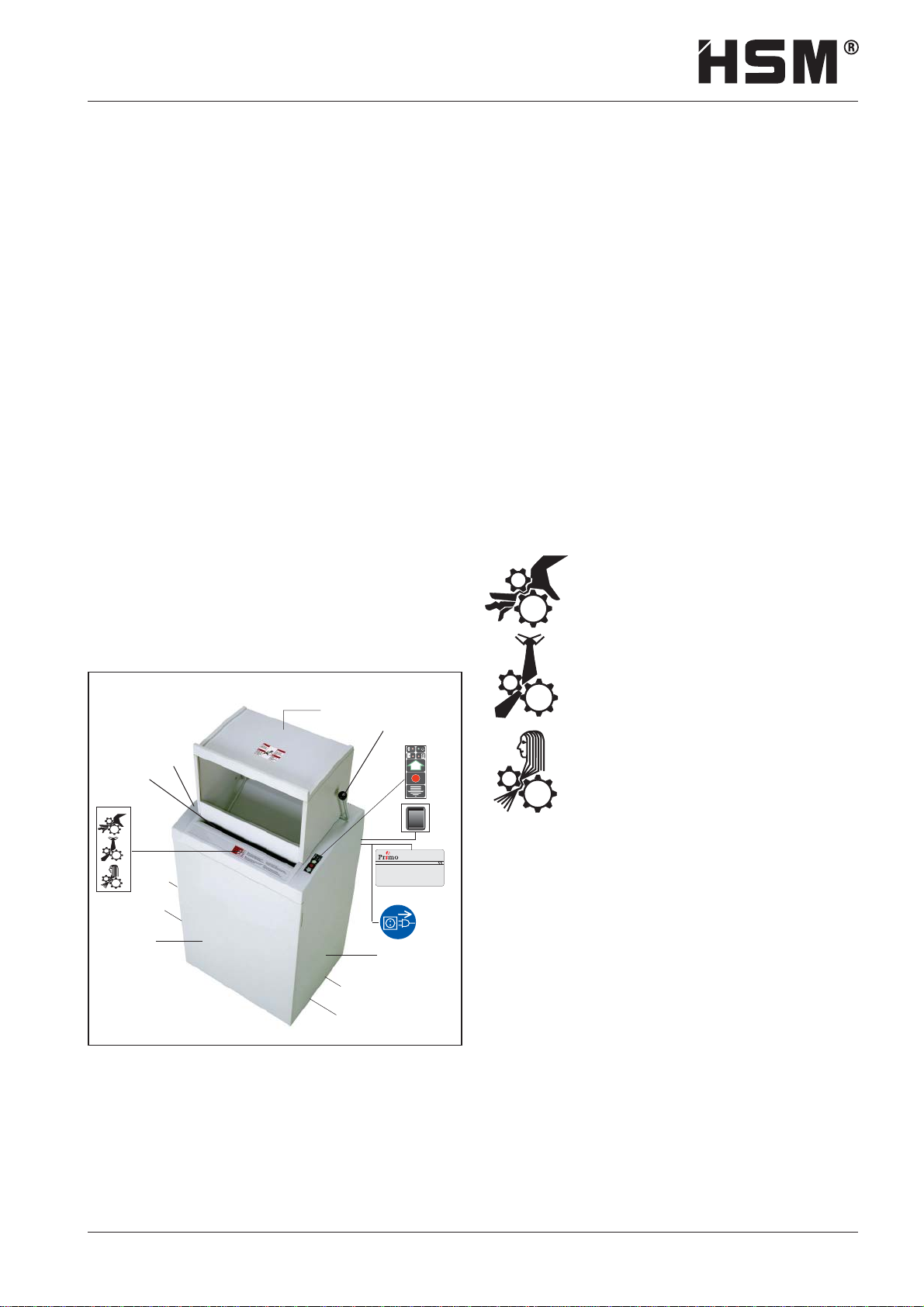

2. Übersicht
10
HSM Pressen GmbH+Co.KG
Bahnhofstrasse 115
88682 Salem/Germany
Schnittbreite Baujahr
Spannung
Leistung
NennstromMasch.-Nr.
Modell
Made in Germany
Seriennummer
9
6
11
1
2
34
0
I
5
8
7
12
3. Sicherheitshinweise
• Lesen Sie vor Inbetriebnahme des Akten-
vernichters die Betriebsanleitung und be-
wahren Sie sie für späteren Gebrauch auf.
• Beachten Sie alle auf dem Aktenvernichter
angebrachten Sicherheitshinweise!
• Vermeiden Sie, dass Flüssigkeiten in den
Aktenvernichter gelangen.
• Schalten Sie bei Beschädigung des Akten-
vernichters oder nicht ordnungsgemäßer
Funktion das Gerät aus, ziehen Sie den
Netzstecker und fordern Sie den Kunden-
dienst an.
• Stellen Sie den Aktenvernichter außerhalb
der Reichweite von Kindern auf.
• Lassen Sie den Aktenvernichter nur in An-
wesenheit einer Bedienperson laufen.
Verletzungsgefahr!
Niemals in den Schlitz der Pa-
pierzuführungsöffnung fassen.
Verletzungsgefahr durch
Splitter!
Splitterschutz ist nur gewährlei-
stet, wenn das Sicherheitsele-
ment die Papierzuführungsöff-
nung abdeckt. Führen Sie harte
Kreditkarten, CDs, Disketten
oder DAT-Kassetten nur durch
die Einwurfschlitze zu.
Verletzungsgefahr durch Einziehen!
Lange Haare, lose Kleidung, Krawatten,
Schals, Hals– und Armkettchen usw. nicht
in den Bereich der Papierzuführungsöffnung
bringen. Kein Material vernichten, welches
zu Schlingenbildung neigt, z.B. Bänder,
Verschnürungen, Kunststofffolie.

4 deutsch 0603
Aktenvernichter HSM 412.2
Vor Abnehmen der Abdeckhau-
be, Platzwechsel, Reinigung
oder jeder anderen Tätigkeit
außer der normalen Bedienung
Aktenvernichter ausschalten
und Netzstecker ziehen!
Durchführung von Wartungs–
und Servicearbeiten nur von:
• HSM–Kundendienst
• fachlich ausgebildetem Perso-
nal (z.B. Elektrofachkraft)
• Service–Technikern unserer
Vertragspartner
4. Aufstellung
•Der Aktenvernichter darf nicht in der Nähe
eines Heizkörpers oder einer anderen Wär-
mequelle aufgestellt werden.
•Die Lüftungsschlitze müssen frei sein und
ein Abstand zur Wand oder zu Möbelstü-
cken von min. 10 cm eingehalten werden.
•Achten Sie darauf, dass der Netzstecker
leicht erreichbar ist.
•Bitte überprüfen Sie vor dem Einstecken
des Netzsteckers, dass Spannung und Fre-
quenz Ihres Stromnetzes mit den Angaben
auf dem Typenschild übereinstimmen.

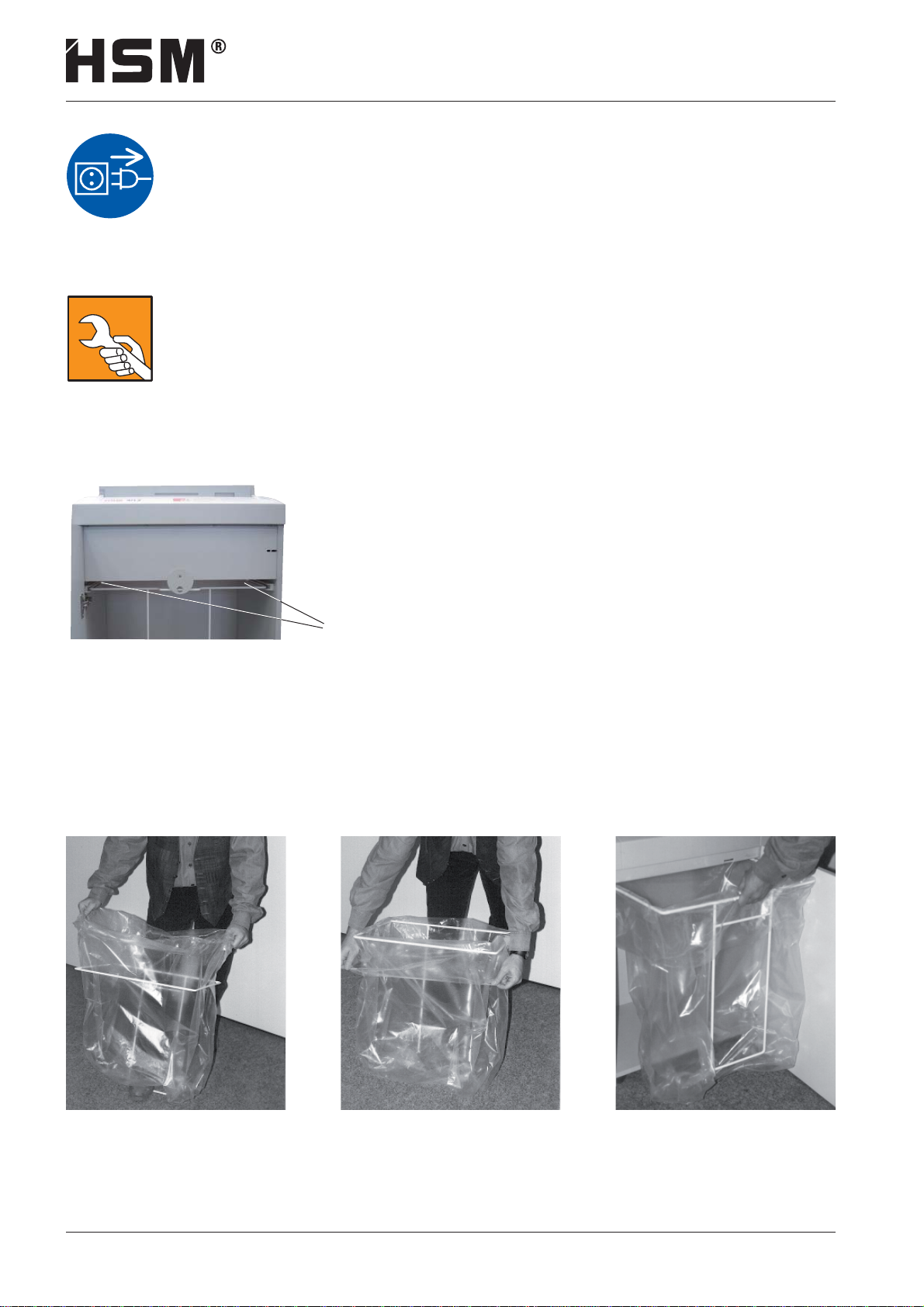

Schnittgutsack einspannen
• Fronttür öffnen und Rahmen mit Schnittgutsack herausziehen.
• Neuen Schnittgutsack um den Rahmen einschlagen und ca. 20 cm überstehen lassen.
• Rahmen mit Schiene und Sack in Unterschrank hineinschieben.
• Fronttür schließen.
Vor Inbetriebnahme Flügelschrauben der
Transportsicherung herausschrauben.

0603 deutsch 5
HSM 412.2 Aktenvernichter

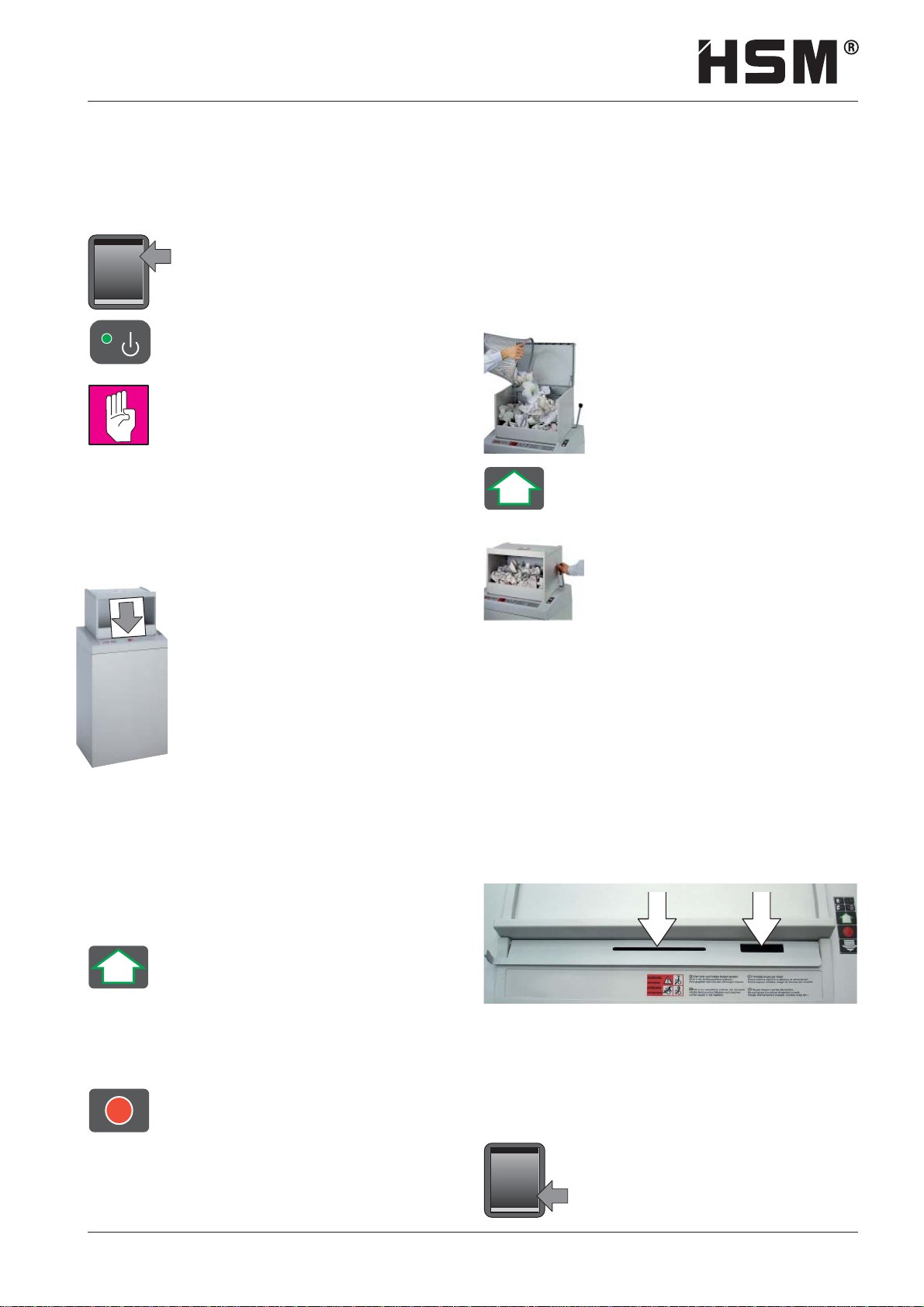

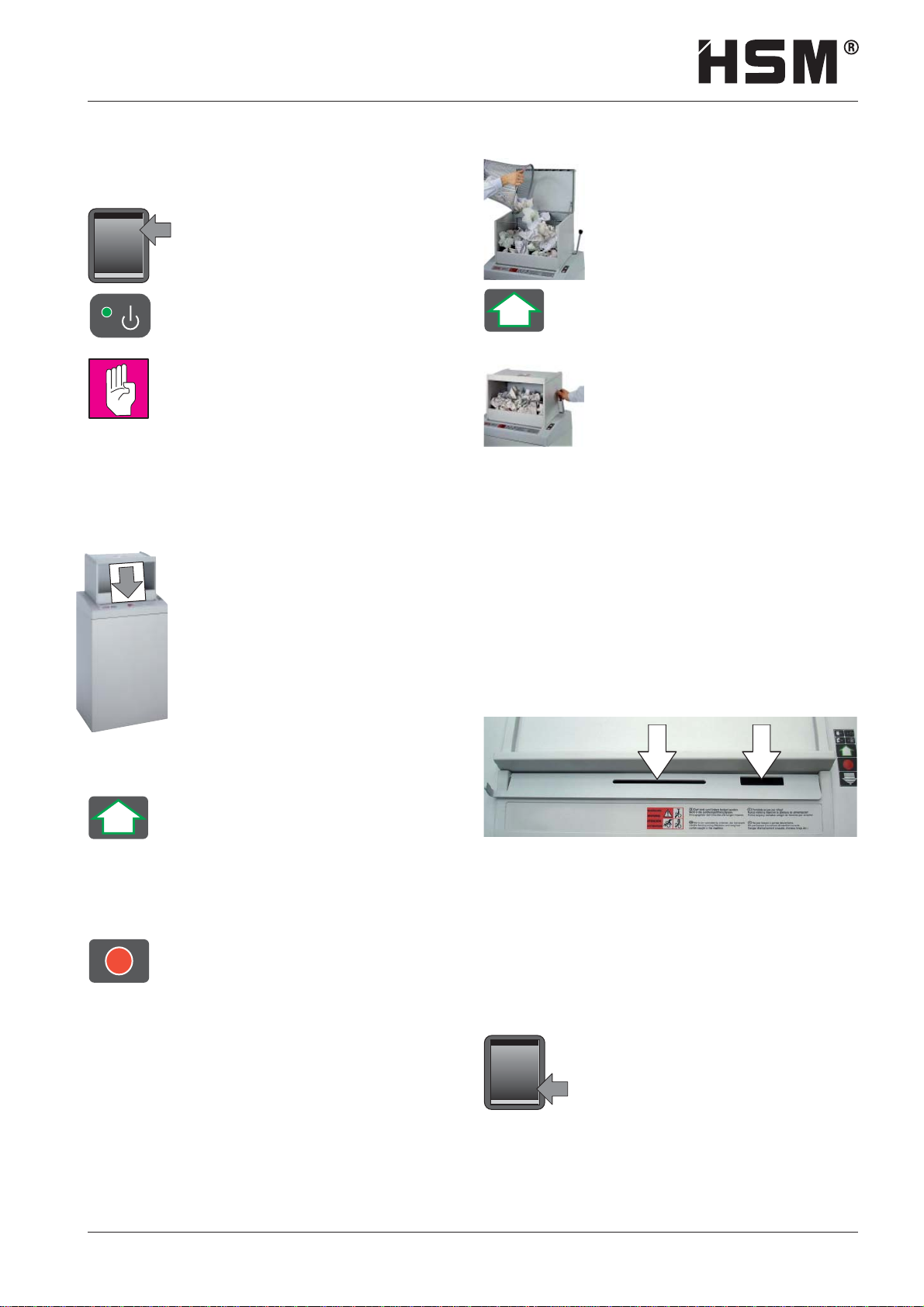

5. Bedienung
Aktenvernichter einschalten
•
Netzschalter an der Rückseite
des Aktenvernichters auf „I“
stellen.
• Aktenvernichter ist betriebsbereit,
wenn Anzeige am Bedienfeld
leuchtet.
Hinweis
An der Fronttür und der Klappe
auf der Geräteoberseite befinden
sich Sicherheitsschalter. Das
Gerät lässt sich nur einschalten,
wenn Tür und Klappe geschlos-
sen sind.
Zerkleinerung von Glattpapier:
• Papier in die Papierzuführungs-
öffnung eingeben (Blattleistung
siehe „Technische Daten“).
• Zerkleinerungsvorgang wird
durch die Fotozelle gestartet
• Ca. 3 s nach dem letzten Papier-
einzug schaltet das Schneidwerk
automatisch ab und geht wieder
in Betriebsbereitschaft. (standby)
Der Aktenvernichter kann auch
durch Drücken der grünen Pfeil-
taste gestartet werden:
• Taste kurz drücken: Schneid-
werk wird gestartet
Automatischer Stopp ca. 3 s
nach dem letzten Papiereinzug
oder manuell durch Drücken der
Stopp-Taste.
• Taste länger als 2 s drücken:
Dauerbetrieb ohne Lichtschran-
kenfunktion
Das Schneidwerk läuft so lange,
bis es durch Drücken der Stopp-
Taste ausgeschaltet wird.
0
I
0
I
Zerkleinerung von Knüllpapier:
• Hebel für Eindrücker zurück-
schwenken und Papier in den
Einfülltrichter einfüllen.
• Grüne Pfeiltaste drücken.
• Falls das Papier vom
Schneidwerk nicht selbstän-
dig erfasst wird, den Eindrü-
ckerhebel langsam nach vorn
ziehen.
Disketten
Kreditkarten DAT-
CDs Kassetten
Kreditkarten, CDs, Disketten oder DAT-
Kassetten vernichten:
Klappen Sie das Sicherheitselement nach
unten, schalten Sie die Maschine auf Dau-
erbetrieb und führen Sie das Material durch
den Einwurfschlitz zu.
Aktenvernichter ausschalten
• Netzschalter an der Rückseite
des Aktenvernichters auf „0“
stellen.

6 deutsch 0603
Aktenvernichter HSM 412.2
Elektromotor überhitzt
• Anzeige am Bedienfeld leuchtet
rot.
• Aktenvernichter schaltet automa-
tisch ab.
Aktenvernichter ca. 15 - 20 min.
abkühlen lassen.
Fronttür oder Klappe auf der Gerä-
teoberseite offen
• Rote LED auf Folientastatur
leuchtet.
• Aktenvernichter schaltet automa-
tisch ab.
• Tür und Klappe schließen.
Wird die Tür geöffnet, während
das Schneidwerk läuft, muss
nach dem Schließen der Tür der
Aktenvernichter mittels der grü-
nen Taste neu gestartet werden.
Schnittgutsack voll
• Rote LED auf Folientastatur
leuchtet.
• Aktenvernichter schaltet automa-
tisch ab.
Das Reversieren des Schneid-
werks (Taste „Rückwärts“) ist
auch bei vollem Schnittgutbehäl-
ter möglich.
• Schnittgutsack wechseln
Vorsicht!
Vollen Schnittgutsack unbedingt
entleeren, da bei mehrmaligem
Nachdrücken Funktionsstörun-
gen am Schneidwerk auftreten
können.
6. Störungsbeseitigung
Papierstau
Sie haben zuviel Papier auf
einmal zugeführt.
• Aktenvernichter blockiert.
• Rote LED auf Folientastatur
blinkt.
• Motor schaltet automatisch um
und läuft einige Sekunden rück-
wärts.
• Papier aus der Papierzufüh-
rungs-Öffnung herausziehen.
Wenn nicht das gesamte Mate-
rial ausgestoßen wurde:
• gestrichelte Pfeiltaste drücken.
• Schneidwerk läuft rückwärts.
• Papier entnehmen.
Das Schneidwerk ist nach Öffnen
der Revisionsklappe auf der Ge-
räteoberseite leicht zugänglich.
Vorsicht!
Schnittverletzungen durch die
Messerwalzen sind auch im
Stillstand möglich. Nicht in das
Schneidwerk greifen!
• Papierstapel halbieren und nach-
einander eingeben.
Der Zerkleinerungsvorgang wird
mittels der grünen Pfeiltaste oder
über die Lichtschranke (Papier-
zufuhr) erneut gestartet.
Vorsicht !
Die Tasten „Vorwärts“ - „Rück-
wärts“ nicht wechselweise betäti-
gen, um die Blockierung zu be-
seitigen. Dies führt zu Schäden
am Aktenvernichter.

0603 deutsch 7
HSM 412.2 Aktenvernichter
7. Wartung und Pflege
Reinigung:
• Aktenvernichter ausschalten, Netzstecker
ziehen.
• Die Reinigung darf nur mit einem weichen
Tuch und einer milden Seifenwasserlösung
erfolgen. Die Anwendung von Scheuermit-
teln, Waschbenzin, Benzin oder Verdünner
ist verboten.
Bei nachlassender Schnittleistung
oder Geräuschentwicklung:
• Klappe auf der Geräteoberseite
anheben und Schneidblock–Spe-
zialöl auf die Messerwalzen des
Schneidwerks spritzen.
• Schneidwerk ohne Papierzufuhr
vorwärts - rückwärts laufen las-
sen. Papierstaub und Partikel
werden gelöst.
8. Technische Daten
Technische und optische Änderungen vorbehalten
Schnittart Partikelschnitt
Schnittgröße (mm) 3,9 x 50
Sicherheitsstufe DIN 32757 – 1 3
Schnittleistung (Blatt), DIN A4 70 g/m2
80 g/m238 - 40 33 - 35
Gewicht 85 kg
Geräuschemission (Leerlauf / Last) 60 dB(A) / 75 dB(A)
Schnittgeschwindigkeit 110 mm/s
Arbeitsbreite 400 mm
Anschluss 230 V, 50 Hz
100 V, 50/60 Hz – 115 V, 60 Hz
Leistung bei max. Blattzahl 2100 W
Maße B x T x H (mm) 595 x 470 x 1245
Volumen des Schnittgutbehälters 146 l

8 deutsch 0603
Aktenvernichter HSM 412.2
EG-Konformitätserklärung
Maschinenrichtlinie 98 / 37 / EG
EMV-Richtlinie 89 / 336 / EWG
Niederspannungsrichtlinie 73 / 23 / EWG
Der Hersteller HSM Pressen GmbH + Co. KG, Bahnhofstraße 115, D-88682 Salem erklärt hiermit, dass der Aktenvernichter
HSM 412.2 mit den oben genannten EG-Richtlinien einschließlich aller zutreffenden Änderungen übereinstimmt.
Angewendete Normen und technische Spezifikationen:
• EN 55014-1:2000 + A1:2001 + A2:2002 • EN 61000-4-4:1995 + A1:2001 + A2:2001
• EN 55014-2:1997 + A1:2001 • EN 61000-4-5:1995 + A1:2001
• EN 61000-3-2:2000 • EN 61000-4-6:1996 + A1:2001
• EN 61000-3-3:1995 + A1:2001 • EN 61000-4-11:1994 + A1:2001
• EN 61000-4-2:1995 + A1:1998 + A2:2001 • EN 60950-1:2001
• EN 294:1992
Salem, 01.07.2003
Rolf Gasteier - Technischer Leiter
Eine Prüfung des Maschinentyps auf Übereinstimmung mit den Anforderungen der EG-Richtlinie für Maschinen erfolgte
durch den Fachausschuss Verwaltung, Prüf- und Zertifizierungsstelle, c/o Verwaltungs-Berufsgenossenschaft, Deelbögen-
kamp 4, D-22297 Hamburg. Diese Prüfstelle ist zuständige Stelle im Sinne von Anhang V der EG-Maschinenrichtlinie.
9. Lieferumfang
• Aktenvernichter anschlussfertig in Karton
verpackt
• Karton auf Europalette mit Verpackungs-
band umreift
• 5 Schnittgutsäcke
• 1 Flasche Schneidblock-Spezialöl (250 ml)
• Betriebsanleitung, Auspackanleitung
Zubehör
• Schnittgutsack, Best.-Nr. 1.442.995.000
• Schneidblock-Spezialöl (250 ml),
Best.-Nr. 1.235.997.401

0603 english 9
HSM 412.2 Paper shredder
1 Caution label
2 Funnel flap
3 Cover
4 Membrane keyboard
5 Mains switch
6 Name plate
7 Pusher lever
2. Machine components
1. Proper use, warranty
The shredder is exclusively designed for
destroying documents, as well as small
quantities of store cards, credit cards, CDs,
3,5“discs and DAT cassettes. The sturdy cut-
ting mechanism is unaffected by staples and
paper clips.
We provide a warranty for the device in ac-
cordance with our general sales and delivery
terms. This warranty excludes wear, damage
due to improper handling, natural depreciati-
on, and actions taken by third parties.
8 Bottom frame
9 Roller
10 Guide roller
11 Door
12 Paper feed opening
Safety element / slinter protection
3. Safety instructions
• Read all instructions before start-up of the
paper shredder. Save these instructions for
later use.
• Follow all warnings and instructions marked
on the product!
• Make sure no liquid is spilled on or in the
paper shredder.
•If the shredder is damaged or does not
function properly, switch the device off, pull
out the mains plug and inform our service
engineers.
• Keep paper shredder out of the reach of
children.
• This shredder should be operated only with
an operator in attendance.
Risk of injury!
Do not reach into the paper feed
slot.
Risk of injury from slivers!
Splinter protection is only gua-
ranteed if the safety element is
covering the paper feed ope-
ning. Feed hard credit cards,
CDs, discs or DAT cassettes into
the insertion slot only.
Risk of injury by pulling in!
Keep long hair, loose articles of clothing,
ties, scarves, jewellery etc. away from feed
opening. Material with the tendency to form
loops, e.g. tapes, strapping material, etc.
must not be shredded.
10
HSM Pressen GmbH+Co.KG
Bahnhofstrasse 115
88682 Salem/Germany
Schnittbreite Baujahr
Spannung
Leistung
NennstromMasch.-Nr.
Modell
Made in Germany
Seriennummer
9
6
11
1
2
34
0
I
5
8
7
12

10 english 0603
Paper shredder HSM 412.2
Before taking off the cover,
changing the location, cleaning
or anything else other than
normal operation turn off and
unplug the paper shredder!
Maintenance and service work
may be performed only by:
• HSM customer service
• specially trained staff
(e.g. qualified electricians)
• service technicians from our
contracting partners
4. Installation
• This paper shredder should never be placed
near or over a radiator or heat source.
• The ventilation slots must not be blocked or
covered and they must be at a distance of
at least 10 cm away from walls or furniture.
• Make sure the mains plug is easily acces-
sible.
• Before plugging in the mains plug, check
that the voltage and frequency of your local
mains supply correspond to those stated on
the type plate.
Inserting the bag for shredded material
• Open front door and pull out frame with bag for shredded material.
• Fold new bag around frame and allow to overlap by approx. 20 cm.
• Push frame with guide and bag into bottom frame.
• Close front door.
Undo the wing screws securing the unit
during transportation.
