Hughes & Kettner FSM-432 MK III User manual

Manual 1.3
• English • Deutsch • Français • Italiano • Español • にほんご • 中文中文

2
Optimized for the following Hughes & Kettner amps:
• Black Spirit 200
• GrandMeister 36
• GrandMeister Deluxe 40
Compatible with:
• TubeMeister Deluxe 40
• TubeMeister 36
• Coreblade
• Switchblade
1 General
The development of the Hughes & Kettner FSM-432 MK III
is based on the FSM-432 MK II which you might know if
you have ever used the Hughes & Kettner SwitchBlade
or CoreBlade. Optimised for the Hughes & Kettner
GrandMeister 36, the MK III version however offers all
functions of the FSM-432 MK II, so it can be used not only
for GrandMeister 36, but also for SwitchBlade, CoreBlade,
and TubeMeister 36
Like its forerunner, the FSM-432 MK III comes with a
7-pin MIDI cable. Used with one of the above-mentioned
Hughes & Kettner amps (SwitchBlade, CoreBlade,
TubeMeister 36, GrandMeister 36), you do not need an
external power source for the FSM-432, because phantom
power is provided through the amp’s 7 pin MIDI In socket.
If you wish to use a 5-pin MIDI cable, you will however
need a wall wart. For such cases, the FSM-432 provides an
innovative mains port that accepts any AC or DC adapter
rated for 9 to 15 volts and providing at least 250 mA.
If the FSM-432 MK III is connected correctly, it will run
through the following starting sequence, once switched
on: The display shows the version number, all LEDs light
up from left to right. After this, the display will either
change to “1”, if the FSM-432 is in Preset Mode or “Sb”, if
the FSM-432 is in Stompbox Mode (read more about the
two modes and their functions in section 3.1). The LED
below the button A lights up continuously in both modes.
The FSM-432 is now ready to operate.
2 Operating the FSM-432 MK III
The FSM-432 MK III serves to select presets stored on the
amp, which provides 128 memory slots in 32 banks with
4 presets each. The FSM-432’s A, B, C, and D preset but-
tons and the Up and Down bank selection buttons access
these presets.
2.1 The preset buttons A, B, C, D
Presets within a bank activate directly, that is, you can
switch straight from A to B within the same bank. The
LEDs above respectively below the A, B, C, and D buttons
indicate the selected preset.
2.2 Bank Up/Down
The FSM-432 MK III’s display always shows the currently
selected bank number. To access a preset in another bank,
select the target bank using the Up and Down buttons. You
can continue playing with the current preset while you’re
navigating. The display of the FSM-432 MK III shows the
banks number; it flashes until you select a preset in the
target bank by pressing A, B, C, or D. The FSM-432 MK III
will not switch over to the new preset until you do this.
Direct Mode
Direct Mode lets you trigger a direct program change via
Bank Up/Down. In this mode, the FSM 432 MK III will not
wait for your input by way of the A, B, C, or D buttons,
instead switching directly, for example, from preset B in
bank 16 to preset B in bank 17 (Up) or bank 15 (Down).
Here’s how to activate Direct Mode:
• Press and hold TAP, and then press Preset A.
• First release Preset A, and then TAP. The decimal point
in the display lights up.
Follow the same sequence to deactivate Direct Mode.
Note that it is a volatile rather than a permanent mode.
FSM-432 MK III automatically reverts to standard mode
when you switch the amp off.

3
2.3 Tap
Some of the aforementioned Hughes & Kettner amps
feature an FX module that offers a delay and other effects.
When the delay is activated, the FSM-432’s Tap button
offers you a quick, convenient way of adjusting delay
time: Simply tap your foot on the Tap button in time with
the beat to match delay time to the tempo.
Note: In combination with the above-mentioned Hughes
& Kettner amps, the FSM-432 MK III can also be used for
programming presets. Please consult the particular amp’s
manual for detailed information on this.
2.4 Mode switch: Preset/Stompbox
The sliding switch above the MIDI connections on the rear
side of the footswitch determines if the FSM-432 MK III is
operating in Preset Mode or Stompbox Mode.
Stompbox Mode
(Compatible with Black Spirit, GrandMeister)
If you move the sliding switch to "Stompbox Mode", the
display shows “Sb”. In this mode, the FSM-432 MK III’s
buttons do not serve to select presets, but to switch
channels directly. In addition, modulation FX, delay and
boost can be independently activated and deactivated
at the push of a button. So in this mode, the connected
amp operates just like any common amplifier used with
external FX pedals and stomp boxes.
The four buttons A, B, C, D are now firmly assigned to
the amp’s four channels Clean, Crunch, Lead and Ultra.
The amp automatically “remembers” the Gain, Volume,
Bass, Mid, Treble, Resonance und Presence settings for
every channel without having to store them manually.
This procedure relates to the Stompbox Mode only. It is
completely independent from the sound presets of the
Preset Mode and will therefore not erase or overwrite any
of these presets.
Heads Up: You can store sound settings even when you’re
in Stompbox Mode: Just press Store for longer than 3
seconds, and the amp will store the current sound settings
in the lastly selected preset in the Preset Mode before
switching to the Stompbox Mode. If you do not wish to
overwrite the lastly selected preset, you can easily select a
new memory slot. To do so, move the mode switch over to
Preset Mode, press the Store button briefly and then select
a memory slot using the Up/Down buttons and the preset
buttons A, B, C, or D.
In the Stompbox Mode, the internal effects, the FX loop,
and the noise gate function as global controls. That is, the
amp settings for effects, FX loop, and noise gate are valid
for all channels. Modulation FX, Delay and Boost can be
switched on and off separately using the Mod, Delay and
Boost buttons. Reverb is accessible using an additional
footswitch or expression pedal connected to the FSM-432
Mk III (see section 2.6).
Heads up: Generally speaking, we recommend using
Stompbox mode when you’re working with a few basic
sounds and just want to switch channels on the fly. Preset
mode is the better option when you’re working with a
fixed set list and want to program the various sounds in a
certain order. But what if you want to have it both ways
– that is, the Stompbox mode’s direct switching options
while the amp is in Preset mode? Then simply connect
additional footswitches to the Controller inputs (see also
section 2.6).
2.5 MIDI In
You can use the MIDI In to connect other MIDI devices
that can send program changes. In this case, the FSM-432
MK III serves as a true MIDI merger forwarding the MIDI
information from MIDI In to MIDI Out.
2.6 Control 1 and Control 2
Use and mode of operation
You can connect either expression pedals or single
footswitches to these two 6.3 mm (1/4") jack plugs (see
Picture 2), both of which you can assign additional control
functions, so all of the amp’s programmable functions can
be remote controlled.
The table shown at the end of this section lists all
functions alongside their controller numbers. According
to the following instructions the controller numbers can
be assigned to the two inputs Control 1 and Control 2.
The parameters of the assigned functions can now be
controlled via external expression pedals or footswitches
connected to these inputs.
For instance, you can control the reverb of the amp’s FX
module using an expression pedal. You can also switch
the noise gate on and off with an external footswitch or
change the amount of gain while playing without having to
take your hands off your guitar. The most useful functions
are the remote control of the Boost (without changing
presets) using a foot switch as well as controlling Volume
with an expression pedal. As you can see in the chart,
• English • Deutsch • Français • Italiano • Español • にほんご • 中文中文

4
assigning controller number 07 to one of the Control
inputs and connecting an expression pedal to it will let
you remote control the channel volume. The switching
function of the Boost can be remote controlled assigning
controller number 64 to the other Control input and
connecting a footswitch to it.
Heads Up: Generally all functions can be controlled
with both an expression pedal and a foot switch. The
control type of each function determines which one of the
two makes more sense to use. Continuous functions or
functions with a control range of more than two sectors
are predestined for the use of an expression pedal. For
mere switching functions (two sectors: on/off) it makes
more sense to use a foot switch. If you assign a controller
number with more than two sectors to a foot switch, then
you can only switch between the first and the last sector.
If you use an expression pedal, the control range of the
pedal will be divided in equal parts by the number of
sectors of the assigned function.

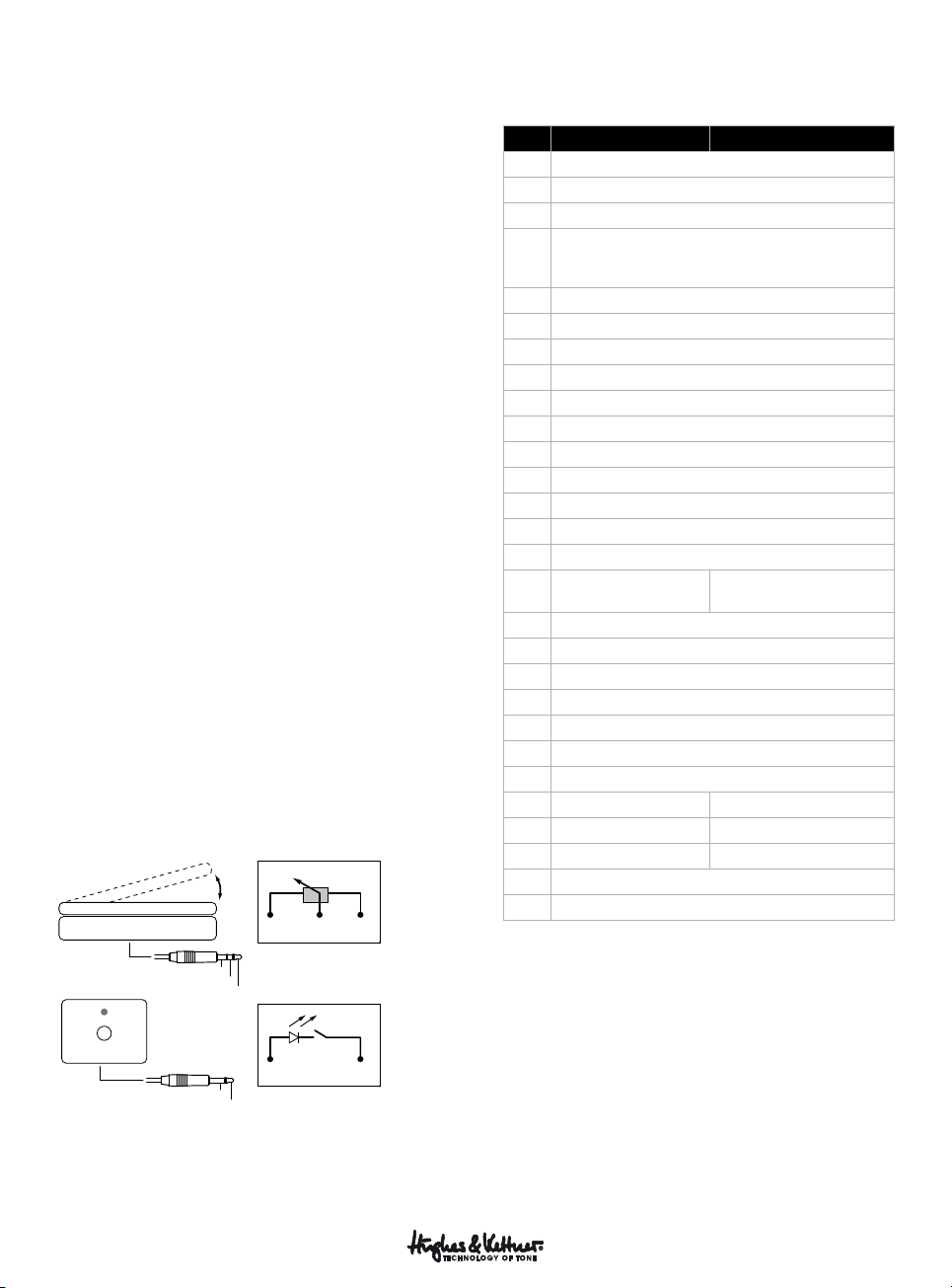

min.
max.
Sleeve
Ring
Tip
Tip Ring Sleeve
max.
25 - 50 k linear
min.
Expression Pedal
Sleeve
Tip
Footswitch
Tip Sleeve
Note: we recommend the use of the YAMAHA FC-7 or
comparable expression pedals.
List of controller numbers and relating function:
No. Black Spirit GrandMeister
1 Modulation Intensity
4 Delay Time, 10 ms-steps (double steps), 5 ms to 1360 ms
7Volume(soft)
9 Mute ON/OFF (2 sectors). The ON status remains active
until the amp channel is changed, the volume parameter is
changed or the amp is re-started.
12 Mod-FX type
20 Gain (soft)
21 Bass
22 Mid
23 Treble
24 Resonance
25 Presence
26 Modulation speed (always for the active modulation effect,
64 steps)
27 Delay feedback
28 Delay volume
29 Reverb volume
30 - Power soak switching
(5 sectors)
31 Channel switching (4 sectors)
52 Mod-FX On-Off
53 Delay On-Off
54 Reverb On-Off
55 FX-Loop On-Off
56 Gain (hard)
57 Volume (hard)
58 Cabinet type (8 sectors) -
59 Sagging (8 sectors) -
62 Noise Gate Sensitivity -
63 Noise Gate On-Off
64 Boost On-Off
Heads Up: The note “soft” for controller number 07
(Volume) and 20 (Gain) refers to the softening of the
change in value once you move the expression pedal.
This helps to avoid abrupt volume changes in case of
a remarkably large difference between the value of
the controlled parameter stored in the preset and the
expression pedal’s starting position. If you chose to use
such abrupt volume changes e.g. as a stylistic device, you
can do so by assigning controller numbers 56 (Gain) and
75 (Volume) instead.

5
Assigning controller numbers
Assignin functions (controller numbers) to the two Control
inputs works as follows:
• Control 1:
To access the edit mode, press and hold the buttons
Tap and D simultaneously until the display shows the
controller number and the dot behind the second digit
starts flashing. You can now change the controller
numbers using the Up/Down buttons. Store the selected
controller number by pressing D. The dot stops flashing,
and the FSM-432 MK III returns to normal mode.
• Control 2:
Press and hold Tap and C until the display shows the
controller number and the dot behind the first digit starts
flashing, then release them. Change the controller number
analogue to the proceeding for Control 1. Store and exit
with button C.
4 Additional Functions
The FSM-432 MK III offers even more functions. If you
press and hold Tap in combination with one of the four
preset buttons, you can access the following features:
• TAP + A = Bank direct mode
• TAP + B = Changeover to Stompbox Mode without
using the mode switch. To return to the Preset Mode,
press and hold TAP + B again or switch the FSM-432
MK III off and then back on.
• TAP + C = Edit controller number for Control 2, see
chapter 3.3. Factory default is controller number 64
(Boost).
• TAP + D = Edit controller number for Control 1, see
chapter 2.6. Factory default is controller number 07
(Volume).
You can also access special functions by pressing certain
combinations of buttons on the FSM-432 MK III when you
switch on the amp:
• "Power On" + A = Change the MIDI channel of the FSM-
432 MK III with the Up and Down buttons. Store and
exit with button A.
• "Power On" + TAP + Up = Factory reset of the FSM-
432 MK III. Press and hold TAP and Up until the display
shows a double eight incl. decimal point. Then release
the buttons. The individual segments of the display will
flash consecutively to indicate the successful factory
reset. After this, the starting sequence (see chapter 1)
follows.
• "Power On" + TAP + Down = Special function for
troubleshooting. In case operating your pedal doesn’t
effect any changes on the amp, this mode can be used
to test the two Control inputs’ proper functioning. The
display shows the position of the pedal in the context of
its total control range in percent (0-99%). The LEDs light
up from left to right with an increasing value.
Technical Data FSM-432 MK III
Controller inputs 1 and 2 6.3 mm (1/4") stereo jack
Midi In 5-pin MIDI connector
Midi Out Phantom powered 7-pin MIDI
connector
External power supply
(optional)
AC or DC 9-15 V / min. 250 mA
Dimensions 460 x 134 x 70 mm
Weight 1,7 kg / 3,7 lbs.
All trademarks mentioned are the property of the respective owners.
• English • Deutsch • Français • Italiano • Español • にほんご • 中文中文

6
Optimiert für folgende Hughes & Kettner-Amps:
• Black Spirit 200
• GrandMeister 36
• GrandMeister Deluxe 40
Kompatibel mit:
• TubeMeister Deluxe 40
• TubeMeister 36
• Coreblade
• Switchblade
1 Allgemeines
Der Hughes & Kettner FSM-432 MK III wird über die
7-Pol-MIDI-Buchse mit Phantomspeisung versorgt; ein se-
parates Netzteil wird nicht benötigt. Er bietet aber zusätz-
lich die Option, mit jedem handelsüblichen Gleichstrom-
oder Wechselstrom-Netzteil, das mindestens 250mA bei
einer Spannung zwischen 9 und 15 Volt liefert, betrieben
zu werden. Dann ist der Anschluss über ein 5-Pin-MIDI-
Kabel an alle MIDI-fähigen Geräte möglich.
Ist der FSM-432 MK III korrekt verkabelt, zeigt er, sobald
er durch Einschalten des Amps oder durch Anschluss ei-
nes externen Netzteils, mit Strom versogt wird, folgende
Startsequenz an:
Im Display erscheint die Versionsnummer, alle LEDs blin-
ken nacheinander von links nach rechts kurz auf. Danach
steht im Display entweder "1", falls der Fußschalter sich
im Preset-Mode befindet oder "Sb", wenn der Stompbox-
Mode aktiviert ist (mehr zu den beiden Modes und ihren
Funktionen in Abschnitt 3.1). In beiden Modes leuchtet
nach dem LED-Durchlauf die LED des Tasters A dauerhaft.
Damit ist der Startvorgang abgeschlossen.
2 Die Bedienung des FSM-432 MK III
Der FSM-432 MK III dient zur Anwahl der im Amp ge-
speicherten Presets, dabei stehen je 128 Presets zur Verfü-
gung, gegliedert in 32 Bänke mit je 4 Presets. Zur Anwahl
dieser Presets dienen beim FSM-432 MK III die Preset-Tas-
ter A, B, C, D sowie die Bank-Auswahl-Taster "Up" (Pfeil
nach oben) und "Down" (Pfeil nach unten).
2.1 Die Preset-Taster A, B, C, D
Innerhalb einer Bank reagieren die vier Taster A, B, C und
D sofort auf eine Betätigung und schalten direkt um. Die
LEDs über bzw. unter den Tastern zeigen durch Leuchten
an, welches Preset gerade aktiviert ist.
2.2 Bank Up/Down
Das Display des FSM-432 MK III zeigt immer die aktu-
ell ausgewählte Banknummer. Um ein Preset in einer an-
deren Bank zu aktivieren, muss diese Bank zunächst mit
den Up/Down-Tastern vorausgewählt werden. Das aktuell
ausgewählte Preset bleibt während dieses Vorgangs akti-
viert und kann weiter gespielt werden. Die vorausgewähl-
te Banknummer blinkt im Display des FSM-432 MK III so
lange, bis auf der Zielbank durch Betätigen eines der Pre-
set-Taster A, B, C oder D ein neues Preset aktiviert wird.
Erst dann wird das Preset umgeschaltet.
Direct Mode
Um mit Bank Up/Down einen direkten Program-Change
auszulösen, gibt es den Direct Mode. D.h., nach dem
Bankwechsel wartet der FSM 432 MK III nicht auf eine
Eingabe über die Taster A,B,C oder D, sondern schaltet
unmittelbar um, z.B. von Preset B in Bank 16 zu Preset B
in Bank 17 (Up) bzw. Bank 15 (Down). Der Direct Mode
wird wie folgt aktiviert:
• Drücken und Festhalten von Tap, zusätzlich Preset A
drücken
• Zuerst Preset A, dann Tap loslassen: Der Dezimalpunkt
leuchtet als Hinweis im Display
Durch dieselbe Sequenz wird der Direct Mode wieder de-
aktiviert. Der Direct Mode ist keine permanente Einstel-
lung, beim Ausschalten wird der Normalbetrieb wieder
automatisch hergestellt!

7
2.3 Tap
Einige der anfangs erwähnten Hughes & Kettner-Amps
verfügen über ein FX-Modul, das unter anderem ein Delay
bietet. Ist dieses Delay aktiviert, kann mit dem Tap-Taster
der Parameter "Time" des Delays schnell und bequem per
Fuß eingestellt werden: einfach Tap „im Takt“ betätigen,
und die Delay-Zeit wird an das Tempo angepasst.
Hinweis: Der FSM-432 MK III kann für die oben erwähn-
ten Amps auch bei der Programmierung von Presets einge-
setzt werden. Hierzu finden sich in den Bedienungsanlei-
tungen der jeweiligen Verstärker ausführliche Anleitungen.
2.4 Mode-Schalter: Preset/Stompbox
Mit dem Schiebeschalter über den MIDI-Anschlüssen auf
der Rückseite des Fußschalters kann man auswählen, ob
der FSM-432 MK III im Preset-Mode oder im Stompbox-
Mode betrieben werden soll.
Stompbox-Mode
(Kompatibel mit Black Spirit, GrandMeister)
Schaltet man nun per Schiebeschalter in den „Stompbox-
Mode", erscheint im Display "Sb". In diesem Mode wer-
den keine Presets abgerufen, sondern die Kanäle wer-
den direkt per Tastendruck angewählt, und unabhängig
von den Kanälen können die Modulationseffekte, das
Delay und der Boost aktiviert bzw. deaktiviert werden.
Der Amp kann im Stompbox-Mode also so bedient wer-
den, wie man es von „gewöhnlichen“ Verstärken und se-
paraten Boden-Effekten kennt.
Die Tasten A, B, C und D sind nun den Kanälen Clean,
Crunch, Lead und Ultra fest zugeordnet. Bei einem Kanal-
wechsel „merkt“ sich der Amp automatisch die pro Kanal
zuletzt eingestellten Parameterwerte für Gain, Volume,
Bass, Mid, Treble, Resonance und Presence, ohne dass
diese separat gespeichert werden müssen. Dieser Vor-
gang ist unabhängig von den im Preset-Mode aufrufbaren
Sounds. Durch die automatische Speicherung der Kanal-
Einstellungen im Stompbox-Mode werden also keine Pre-
sets überschrieben.
Hinweis: Es ist auch im Stompbox-Mode möglich, den
aktuell eingestellten Sound in ein Preset zu speichern:
Drückt man die Store-Taste länger als zwei Sekunden, so
werden die Werte des aktuell eingestellten Sounds in das
im Preset-Mode zuletzt aufgerufene Preset übernommen.
Soll der aktuell eingestellte Sound auf einem anderen als
dem zuletzt angewählten Preset abgespeichert werden, so
wechselt man einfach per Schiebeschalter in den Preset-
Mode, aktiviert den Store-Button durch einmaliges, kurzes
Betätigen und speichert seinen „Sb-Sound“ auf einem be-
liebigen Preset bewusst ab, indem man, wie gewohnt, den
Speicherplatz mit Hilfe der Bank Up/Down-Tasten und
der Preset-Tasten A, B, C, D auswählt.
Die Effekte, der FX-Loop und das Noise-Gate sind im
Stompbox-Mode global zu betrachten. Das heißt, die am
Amp vorgenommenen Einstellungen gelten hier für alle
Kanäle gleichermaßen. Mit den Tasten Mod, Delay und
Boost können die Effekt-Module „Modulation FX“ und
„Delay“ sowie der Boost separat ein- und ausgeschaltet
werden. „Reverb“ kann über einen zusätzlich an den
FSM-432 MK III angeschlossenen Fußschalter oder ein Pe-
dal geregelt werden, s. Abschnitt 2.6.
Hinweis: Grundsätzlich empfehlen wir den Stompbox-
Mode eher für Situationen, in denen man mit Grundsounds
arbeitet und spontan Kanäle umschalten möchte,
wohingegen der Preset-Mode sich besser eignet, wenn
man mit einer festen Setliste arbeitet, bei der man die
unterschiedlichen Sounds in einer bestimmten Reihenfolge
programmieren möchte. Sollen aber die Direktumschalt-
Möglichkeiten des Stompbox-Mode auch im Preset-
Mode zur Verfügung stehen, kann dies mit zusätzlichen
Fußschaltern an den Controller-Inputs realisiert werden
(siehe auch Kapitel 2.6).
2.5 MIDI In
Der MIDI In kann verwendet werden, um weitere MIDI-
Geräte anzuschließen, von denen Steuer-Befehle gesen-
det werden. Der FSM-432 MK III dient dann als echter
MIDI-Merger und gibt die am MIDI In ankommenden Be-
fehle an den MIDI Out weiter.
2.6 Control 1 und Control 2
Verwendung und Funktionsweise
An diese beiden 6,3 mm Stereo-Klinkenbuchsen können
entweder Expression-Pedals oder Einfach-Fußschalter an-
geschlossen werden, denen zusätzliche Steuerfunktionen
frei zugewiesen werden können. Alle am Amp program-
mierbaren Funktionen lassen sich so gezielt fernsteuern.
Die unten stehende Tabelle in diesem Kapitel zeigt alle
Funktionen und die zugehörigen Controller-Nummern.
Diese Controller-Nummern kann man den beiden Eingän-
gen Control 1 und Control 2 gemäß der Anleitung in Ab-
• English • Deutsch • Français • Italiano • Español • にほんご • 中文中文

8
schnitt "Zuweisung der Controller-Nummern" zuordnen.
Über an die beiden Eingänge angeschlossene Expression-
Pedals oder Einfach-Fußschalter können die Parameter der
zugewiesenen Funktionen nun ferngesteuert werden.
So kann man z.B. den Hall-Anteil mit einem Expression-
Pedal regeln, das Noise Gate per Fuß an- und ausschalten
oder auch Gain stufenlos per Pedal „auf- oder abdrehen“,
ohne die Hände von der Gitarre nehmen zu müssen.
Die vermutlich am häufigsten verwendeten Funktionen
sind die separate Fernsteuerung des Boost per Fußschalter
(Aktivierung bzw. Deaktivierung ohne Preset-Wechsel)
und die Channel-Volume-Regelung mit einem Pedal. Wie
aus der Tabelle im nächsten Abschnitt ersichtlich ist, lässt
sich Volume über die Controller-Nummer 07 und sinn-
vollerweise über ein Expression-Pedal regeln, Boost kann
über einen Fußschalter und die Controller-Nummer 64
ein- und ausgeschaltet werden.
Hinweis: Grundsätzlich lassen sich alle Funktionen sowohl
mit einem Pedal als auch mit einem Schalter fernsteuern.
Die Frage nach der Verwendung des besser geeigneten
Steuerungstools richtet sich nach der Regelungsart der
Funktion. Bei stufenlosen Funktionen oder Funktionen mit
mehr als zwei Bereichen bietet sich der Anschluss eines
Expression-Pedals an, bei reinen Schaltfunktionen (zwei
Bereiche: an/aus) ist der Anschluss eines Fußschalters sinn-
voll. Wird ein Fußschalter mit einer Controller-Nummer
mit mehr als zwei Bereichen belegt, so wird immer zwi-
schen dem ersten und dem letzten Bereich geschaltet. Bei
Verwendung eines Expression-Pedals wird die Anzahl der
Bereiche der zugewiesenen Funktion zu gleichen Teilen
auf den Regelweg des Pedals aufgeteilt.
min.
max.
Sleeve
Ring
Tip
Tip Ring Sleeve
max.
25 - 50 k linear
min.
Expression Pedal
Sleeve
Tip
Footswitch
Tip Sleeve
Hinweis: Wir empfehlen die Nutzung des YAMAHA FC-7
oder eines vergleichbaren Expression-Pedals.
Liste mit Controller-Nummern und entsprechender
fernzusteuernder Funktion:
No. Black Spirit GrandMeister
1 Modulation Intensity
4 Delay Time, 128 Schritte, 51 ms bis 1360 ms
7Volume(soft)
9 Mute On-Off. Der On-Zustand wird so lange gehalten, bis ein
Amp-Kanal gewechselt wird, der Volume-Parameter geändert
wird oder der Amp neu eingeschaltet wird.
12 Mod-FX Type
20 Gain (soft)
21 Bass
22 Mid
23 Treble
24 Resonance
25 Presence
26 Modulation Speed (immer für den aktiven Modulationseffekt)
27 Delay Feedback
28 Delay Volume
29 Reverb Volume
30 - Power Soak Switching (5
Bereiche)
31 Channel Switching (4 Bereiche)
52 Mod-FX On-Off
53 Delay On-Off
54 Reverb On-Off
55 FX-Loop On-Off
56 Gain (hard)
57 Volume (hard)
58 Cabinet Type (8 Bereiche) -
59 Sagging (8 Bereiche) -
62 Noise Gate Empfindlichkeit -
63 Noise Gate On-Off
64 Boost On-Off
Hinweis: Die Anmerkung „soft“ bei den Controller-
Nummern 07 (Volume) und 20 (Gain) bedeutet, dass die
Werteänderung bei Betätigung eines Expression-Pedals
„weich“ gerechnet wird. So wird vermieden, dass bei
starker Abweichung zwischen hinterlegtem Anfangswert
des zu regelnden Parameters und Ausgangsposition des
Expression-Pedals abrupte Lautstärkesprünge entstehen.
Über die Controller 56 und 57 ist es jedoch möglich, be-
wusst abrupte Änderungen für Volume und Gain zu sen-
den („hard“).

9

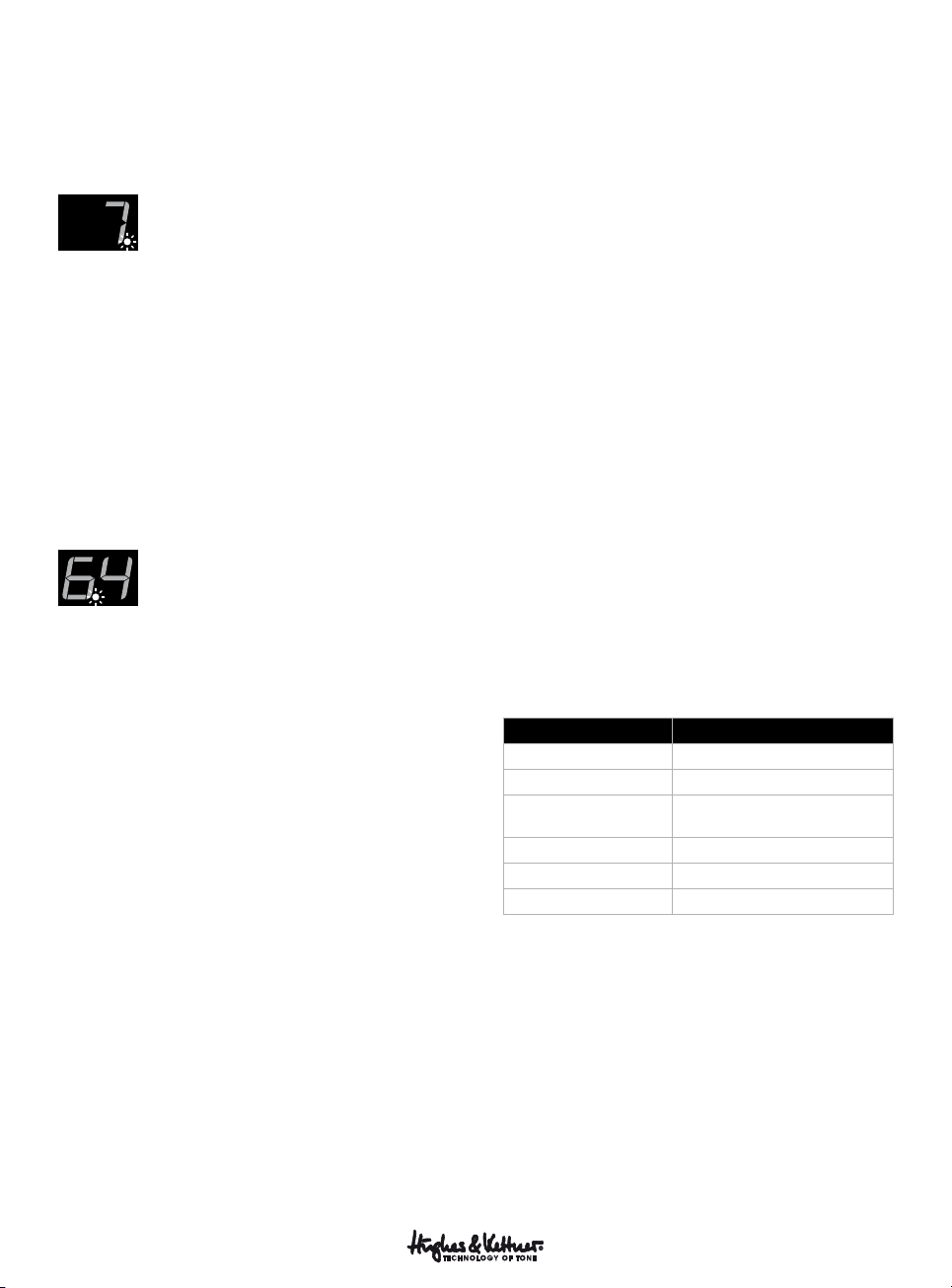

Zuweisung der Controller-Nummern
Die Zuweisung der fernzusteuernden Funktion (Control-
ler-Nummer) für die beiden Eingänge Control 1 und Con-
trol 2 funktioniert wie folgt:
• Control 1:
Um den Einstell-Modus zu aktivieren, werden die Tasten
TAP und D am FSM-432 MK III gleichzeitig gedrückt und
für ca. 3 Sekunden gehalten, bis im Display die Controller-
Nummer angezeigt wird und der Punkt hinter der zweiten
Ziffer blinkt, um die Aktivierung des Einstell-Modus zu
bestätigen. Mit den Tasten "Up" und "Down" kann nun
die Controller-Nummer eingestellt werden. Ist dies ge-
schehen, wird die Nummer mit der Taste D bestätigt. Der
Punkt hört auf zu blinken, und der FSM-432 MK III geht
wieder in den normalen Bedien-Modus.
• Control 2:
TAP und C gleichzeitig drücken, bis im Display die Cont-
roller-Nummer angezeigt wird und Punkt hinter der ersten
Ziffer blinkt. Dann gleichzeitig wieder loslassen und ana-
log zu der Vorgehensweise bei Control 1 die Controller-
Nummer einstellen. Danach mit Taste C bestätigen.
4 Weitere Funktionen
Der FSM-432 MK III bietet noch weitere Funktionen. Wird
die Taste TAP in Kombination mit den vier Preset-Tasten A,
B, C, D gedrückt und für etwa drei Sekunden gehalten, so
erhält man folgende Funktionen:
• TAP + A = Bank-Direct-Mode
• TAP + B = Wechsel in den Stompbox-Mode, ohne den
Mode-Schiebeschalter zu betätigen. Um in den Preset-
Mode zurück zu gelangen, wird entweder erneut TAP +
B gedrückt und gehalten oder der FSM-432 MK III wird
durch Aus- und erneutes Einschalten neu gestartet.
• TAP + C = Controller-Nummer für Control 2 ändern,
siehe Kapitel 2.6. Im Auslieferungszustand ist hier Cont-
roller-Nummer 64 (Boost) eingestellt.
• TAP + D = Controller-Nummer für Control 1 ändern,
siehe Kapitel " Zuweisung der Controller-Nummern".
Im Auslieferungszustand ist hier Controller-Nummer 07
(Volume) eingestellt.
Darüber hinaus gibt es noch andere spezielle Funktionen,
zu denen man Zugang erhält, wenn man beim Einschalten
des Verstärkers gleichzeitig bestimmte Tastenkombinatio-
nen am FSM-432 MK III drückt:
• "Power On" + A = MIDI-Kanal des FSM-432 MK III mit
den Tasten Up und Down einstellen. Bestätigen mit A.
• "Power On" + TAP + Up = Reset des FSM-432 MK III
auf Werkseinstellung. TAP und Up werden so lange
gehalten, bis im Display eine Doppel-Acht inkl. Dezi-
malpunkt leuchtet. Dann können die Tasten losgelassen
werden. Zur Bestätigung des Resets laufen die Seqmen-
te des Displays einzeln durch, danach erfolgt die Start-
sequenz (vgl. Kapitel 1).
• "Power On" + TAP + Down = spezielle Funktion für
Troubleshooting für den Fall, dass Bewegungen am
Pedal keine Änderung am Amp hervorrufen. In diesem
Mode können die beiden Controller-Eingänge über-
prüft werden. Das Display des FSM-432 zeigt hier den
Schwellerwert der an die Eingänge angeschlossenen Pe-
dale in Prozent an (0-99%). Die LEDs laufen mit steigen-
dem Wert von links nach rechts durch.
Technische Daten FSM-432 MK III
Controller-Eingänge 1 u. 2 6,3 mm Stereo-Klinke
Midi-In 5 pol. DIN-Buchse
Midi-Out 7 pol. DIN-Buchse (inkl.
Spannungsversorgungs-Pins)
Optionales Steckernetzteil AC oder DC 9-15 V / min. 250 mA
Abmessungen LxBxH 460 x 134 x 70 mm
Gewicht 1,7 kg / 3,7 lbs.
Alle genannten eingetragenen und uneingetragenen Marken sind Eigentum
der entsprechenden Unternehmen.
• English • Deutsch • Français • Italiano • Español • にほんご • 中文中文

10

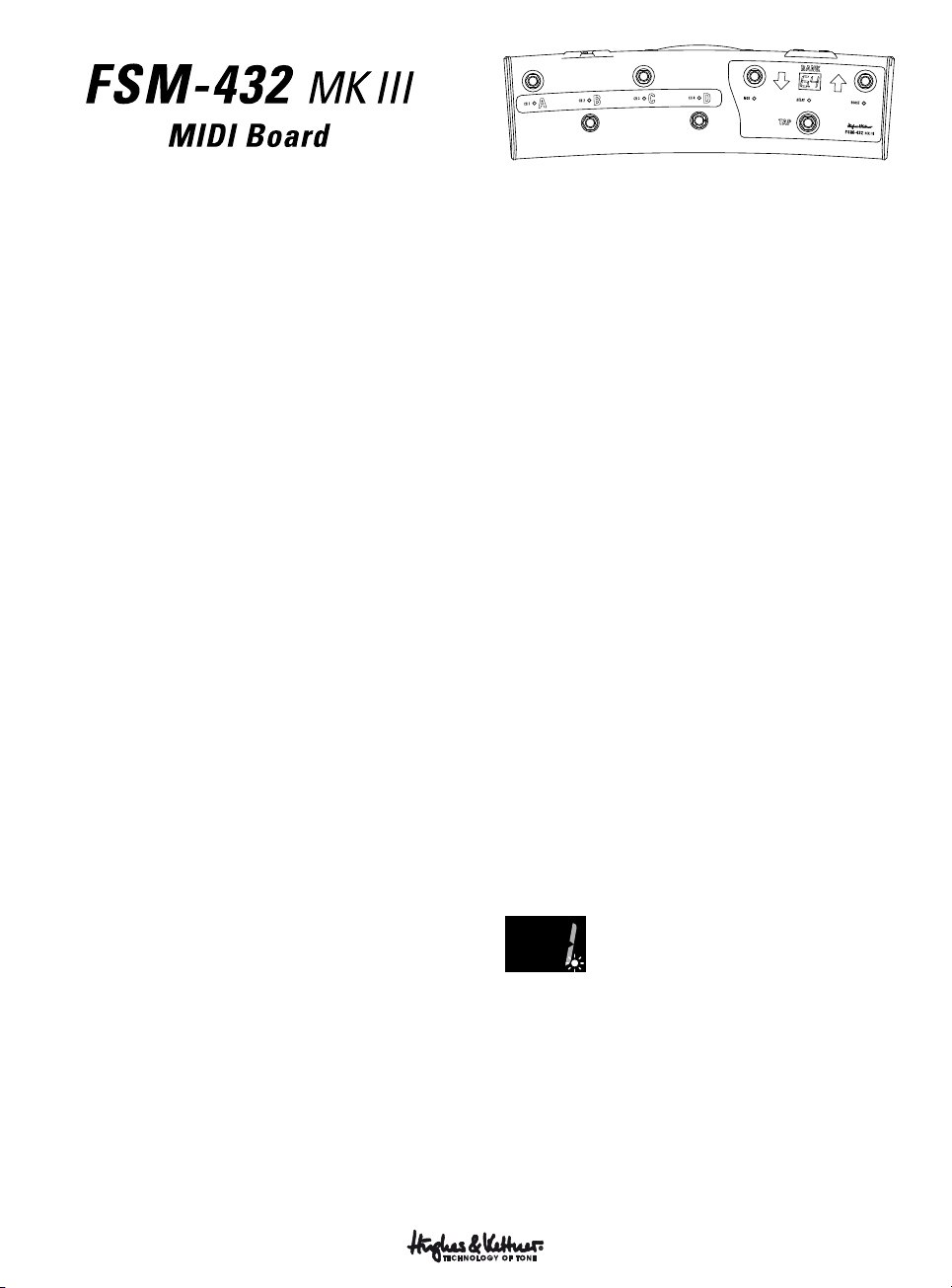

Optimisé pour les amplis Hughes & Kettner suivants :
Black Spirit 200, GrandMeister 36, GrandMeister Deluxe
40
Compatible avec :
TubeMeister Deluxe 40, TubeMeister 36, Coreblade,
Switchblade
1 Généralités
Le FSM-432 MK III Hughes & Kettner reçoit son alimenta-
tion fantôme via la douille MIDI à 7 pôles. Une alimenta-
tion séparée n’est donc pas nécessaire. Au besoin, il peut
toutefois être raccordé à tout bloc d'alimentation du com-
merce, en courant continu comme alternatif, pour autant
que celui-ci présente une intensité minimale de 250mA
pour une tension comprise entre 9 et 15 volts. On recour-
ra à cette fonctionnalité en cas de raccordement via un
câble MIDI à 5 broches, vers tout type d'appareil com-
patible MIDI.
Si le FSM-432 MK III est correctement câblé, il entame
la séquence initiale suivante dès qu'il reçoit une tension,
soit à l'activation de l'ampli, soit après raccordement d'un
bloc d'alimentation externe.
Sur l'afficheur apparaît le numéro de version et toutes les
LED clignotent brièvement l'une après l'autre, de gauche
à droite. Ensuite apparaît « 1 », si la pédale est en mode
Preset ou « Sb », si le mode Stompbox est activé (pour
davantage d'informations à propos de ces deux modes et
de leurs fonctions, passez au point 3.1). Après l'autotest de
toutes les LED, la LED de la touche A reste allumée, dans
un mode comme dans l'autre. La séquence de lancement
est alors terminée.
2 Utilisation du FSM-432 MK III
Le FSM-432 MK III permet de choisir les présélections en-
registrées dans l’ampli. 128 présélections sont disponibles
à cette fin, réparties dans 32 banques en contenant chacu-
ne 4. Sur le FSM-432 MK III, les présélections sont acces-
sibles via les touches de Presets A, B, C et D et les touches
de sélection de banque « Up » (flèche vers le haut) et
« Down » (flèche vers le bas).
2.1 Touches de Presets A, B, C, D
Dans une même banque de Presets, les 4 touches A, B, C
et D réagissent directement à la commande et procèdent à
la commutation voulue. Les LED associées à chacune des
touches indiquent le Preset activé.
2.2 Défilement des banques de Presets
L'afficheur du pédalier de commande FSM-432 MK III
indique en permanence le numéro de la banque sélecti-
onnée. Pour activer le Preset d'une autre banque, il suffit
d'accéder à la banque voulue via les touches de défile-
ment (Up/Down). Pendant ce processus, le Preset sélecti-
onné reste actif et peut toujours être employé. Le numéro
de banque présélectionné clignote sur l'afficheur du FSM-
432 tant que vous n'avez pas choisi un nouveau Preset via
l'une des touches de Preset A, B, C ou D. C'est seulement
à ce moment que vous passez sur le Preset voulu.
Mode Direct
Pour procéder à un changement de programme direct via
Bank Up/Down, vous passerez par le mode Direct, c'est-
à-dire qu’après le changement de banque, le pédalier
FSM-432 MK III n’attend pas la saisie de la donnée via
les touches A, B, C ou D, mais il assure une commutation
directe, pour passer par exemple du Preset B de la banque
16 au Preset B de la banque 17 (Up) ou de la banque 15
(Down). Le mode Direct s’active comme suit :
• Appuyez sur la touche Tap et maintenez-la enfoncée ;
parallèlement appuyez sur Preset A.
• Relâchez Preset A, puis Tap : le point des décimales
s’allume sur l’afficheur à titre d’indicateur.
Pour désactiver le mode Direct, appliquez la même sé-
quence. À noter que le mode Direct n’est pas un régla-
ge permanent ; en d’autres termes, le système repassera
automatiquement en mode normal après une mise hors
tension !
2.3 Tap
Certains des amplis Hughes & Kettner évoqués ci-dessus
disposent d’un module FX, qui propose entre autres un

11
Delay. À partir du moment où le Delay est activé, vous
pouvez régler le paramètre « Time » simplement et ra-
pidement via la commande au pied Tap : le simple fait
d’actionner l’interrupteur Tap en cadence suffit à adapter
le temps de Delay au tempo.
Conseil : Le pédalier de commande FSM-432 MK III peut
également être employé, en association avec les amplis
mentionnés ci-dessus, pour la programmation de Presets.
Dans ce cas, les notices d'utilisations des amplis concer-
nés vous apporteront les informations détaillées requises.
2.4 Sélecteur de Mode : Preset/Stompbox
Le commutateur à coulisse situé au-dessus des prises
MIDI au dos de l'appareil permet de sélectionner le mode
de fonctionnement du FSM-432 MK III, en l'occurrence le
mode Preset ou le mode Stompbox.
Stompbox Mode
(Compatible avec Black Spirit, GrandMeister)
Avec le commutateur en position « Stompbox Mode »,
l'indication « Sb » apparaît sur l'afficheur. Dans ce mode,
les Presets ne peuvent pas être récupérés, les canaux
étant sélectionnés directement par pression sur la touche
correspondante. Les effets de modulation, le Delay et le
Boost peuvent être activés ou désactivés indépendam-
ment des canaux. En mode Stompbox, l'ampli peut donc
être employé comme un ampli « habituel » avec pédales
d'effet séparées.
Dans cette configuration, les touches A, B, C et D sont
affectées, de façon non modifiable, aux fonctions Clean,
Crunch, Lead et Ultra. Lors d'un changement de canal,
l'ampli « note » automatiquement les derniers réglages de
paramètres par canal pour les valeurs Gain, Volume, Bass,
Mid, Treble, Resonance et Presence, sans que celles-ci ne
doivent être sauvegardées séparément. Cette procédure
est indépendante des sons récupérables en mode Preset.
La sauvegarde automatique des réglages de canaux en
mode Stompbox ne génère donc aucun écrasement de
Preset.
Conseil : En mode Stompbox, il est également possible
de stocker le réglage son en cours dans un Preset. Pour
ce faire, il convient d'appuyer sur la touche Store pendant
plus de 2 secondes, ce qui déclenche l'enregistrement des
valeurs du son en cours dans le dernier Preset rappelé en
mode Preset. Si le son en cours doit être sauvegardé sur
un autre emplacement mémoire que le dernier Preset sé-
lectionné, il suffit de passer en mode Preset via le com-
mutateur à coulisse, d'enfoncer une fois et brièvement le
bouton Store et vous enregistrerez votre « son Sb » sur le
Preset de votre choix, Preset que vous aurez sélectionné
normalement à l'aide des touches de banque Up/Down et
des touches de Presets A, B, C et D.
Effets, FX Loop et Noise Gate doivent être considérés de
façon globale en mode Stompbox. Concrètement, les
réglages effectués sur l'ampli équivalent ici pour tous
les canaux. Les touches Mod, Delay et Boost permet-
tent d'activer ou de désactiver séparément les modules
d'effets « Modulation FX » et « Delay » ainsi que le Boost.
Quant à la « Reverb », elle peut se commander via un
interrupteur au pied ou une pédale supplémentaire rac-
cordée au pédalier FSM-432 MK III (cf. point 2.6).
Conseil : En principe, nous recommandons le mode
Stompbox plutôt dans les cas où vous travaillez avec des
sons de base et que vous souhaitez passer spontanément
d’un canal à un autre. En revanche, le mode Preset
convient mieux lorsque vous travaillez avec une set
list fixe, dans laquelle vous souhaitez programmer les
différents sons selon un ordre établi. Toutefois, si les
possibilités de commutation directe du mode Stompbox
doivent également être disponibles en mode Preset, il est
possible de réaliser cette combinaison grâce à des pédales
supplémentaires raccordées aux entrées du contrôleur (cf.
également point 2.6).
2.5 MIDI In
La fonction MIDI peut être employée pour raccorder
d'autres appareils MIDI au départ desquels sont envo-
yés des ordres de commande. Le pédalier de commande
FSM-432 MK III sert alors de véritable Merger MIDI et
transmet à la sortie MIDI Out les ordres arrivant à l'entrée
MIDI In.
2.6 Control 1 et Control 2
Utilisation et mode de fonctionnement
Ces deux jacks stéréo de 6,3 mm peuvent être raccordés à
des pédales d’expression ou à de simples interrupteurs au
pied, dont les fonctions de commande supplémentaires
peuvent être librement affectées. Vous pouvez donc com-
mander à distance, de façon ciblée, l’intégralité des fonc-
tions programmables de l’ampli.
Le tableau ci-après, dans le présent chapitre, reprend tou-
tes les fonctions et les numéros de contrôleurs correspon-
dants. Ces numéros de contrôleurs peuvent être affectés
aux deux entrées Control 1 et Control 2 conformément
aux indications du point « Affectation des numéros de
• English • Deutsch • Français • Italiano • Español • にほんご • 中文中文

12
contrôleur ». À partir de là, les paramètres des fonctions
attribuées peuvent être commandés à distance via des pé-
dales d'expression ou interrupteurs au pied raccordés aux
deux entrées.
Vous pouvez par exemple réguler la part de Reverb avec
une pédale d'expression, activer ou désactiver le Noise
Gate via un interrupteur au pied ou encore ajouter ou re-
tirer progressivement du Gain, le tout sans devoir ôter les
mains de la guitare.
Les fonctions qui, selon toute vraisemblance, seront les
plus souvent utilisées sont la commande à distance du
Boost par interrupteur au pied (activation ou désactivati-
on sans changement de Preset) et la régulation du canal/
volume via une pédale. Comme vous pouvez le voir dans
le tableau, le volume se règle via le contrôleur numéro 07
et, en toute logique, via une pédale d'expression, tandis
que le Boost se voit attribuer le numéro de contrôleur 64
et peut être activé/désactivé via un interrupteur au pied.
Conseil : Dans le principe, toutes les fonctions peuvent
se commander à distance via une pédale ou un interrup-
teur au pied. Quant à la question de l'utilisation des outils
de commande les mieux adaptés, elle trouve sa réponse
dans le type de régulation de la fonction. Ainsi, pour les
fonctions progressives ou les fonctions comptant plus de
deux états, le raccordement d'une pédale d'expression
s'impose, tandis que les fonctions de commutation pures
(deux états seulement : on/off) appellent le branchement
d'un interrupteur au pied. Ceci étant, si un interrupteur au
pied se voit attribuer un numéro de contrôleur avec plus
de deux états, le système basculera toujours du premier au
dernier état et inversement. En revanche, en cas d'emploi
d'une pédale d'expression, les différents états de la fonc-
tion concernée se répartiront sur différents secteurs égaux,
sur toute la course de la pédale.
min.
max.
Sleeve
Ring
Tip
Tip Ring Sleeve
max.
25 - 50 k linear
min.
Expression Pedal
Sleeve
Tip
Footswitch
Tip Sleeve
Conseil : Nous recommandons l’utilisation de la pédale
d’expression YAMAHA FC-7 ou d’un modèle comparable
Liste des numéros de contrôleurs et fonctions
télécommandables :
No. Black Spirit GrandMeister
1 Intensité de modulation
4 Delay Time, 128 niveaux, de 51 ms à 1.360 ms
7Volume(faible)
9 Silence On/Off. L'état «On» est maintenu aussi longtemps
qu'un canal d'ampli n'est pas changé, que le paramètre
Volume n'est pas modifié ou que l'ampli n'est pas rebranché
12 Type ModFX
20 Gain(faible)
21 Bass
22 Mid
23 Treble
24 Resonance
25 Presence
26 Vitesse de modulation (toujours pour l'effet de modulation
actif)
27 Feed-back Delay
28 Volume Delay
29 Volume Reverb
30 - Commutation Power Soak (5
possibilités)
31 Commutation Channel (4 possibilités)
52 Mod-FX On-Off
53 Delay On-Off
54 Reverb On-Off
55 FX-Loop On-Off
56 Gain (fort)
57 Volume (fort)
58 Cabinet Type (8 zones) -
59 Sagging (8 zones) -
62 Sensibilité noise gate -
63 Noise Gate On-Off
64 Boost On-Off
Conseil : L'indication « soft » (faible) associée aux contrô-
leurs numéros 07 (Volume) et 20 (Gain) signifie que la mo-
dification de valeur demandée par l'actionnement d'une
pédale d'expression est « adoucie ». On évite ainsi qu'en
cas d'écart important entre la valeur initiale du paramètre
à régler et la position de sortie de la pédale d'expression,
des sauts de volume abrupts ne surviennent. Toutefois, les
contrôleurs 56 et 57 permettent, pour leur part, de pro-
céder à des modifications brutales de volume ou de Gain
(indication « hard » (fort)).

13

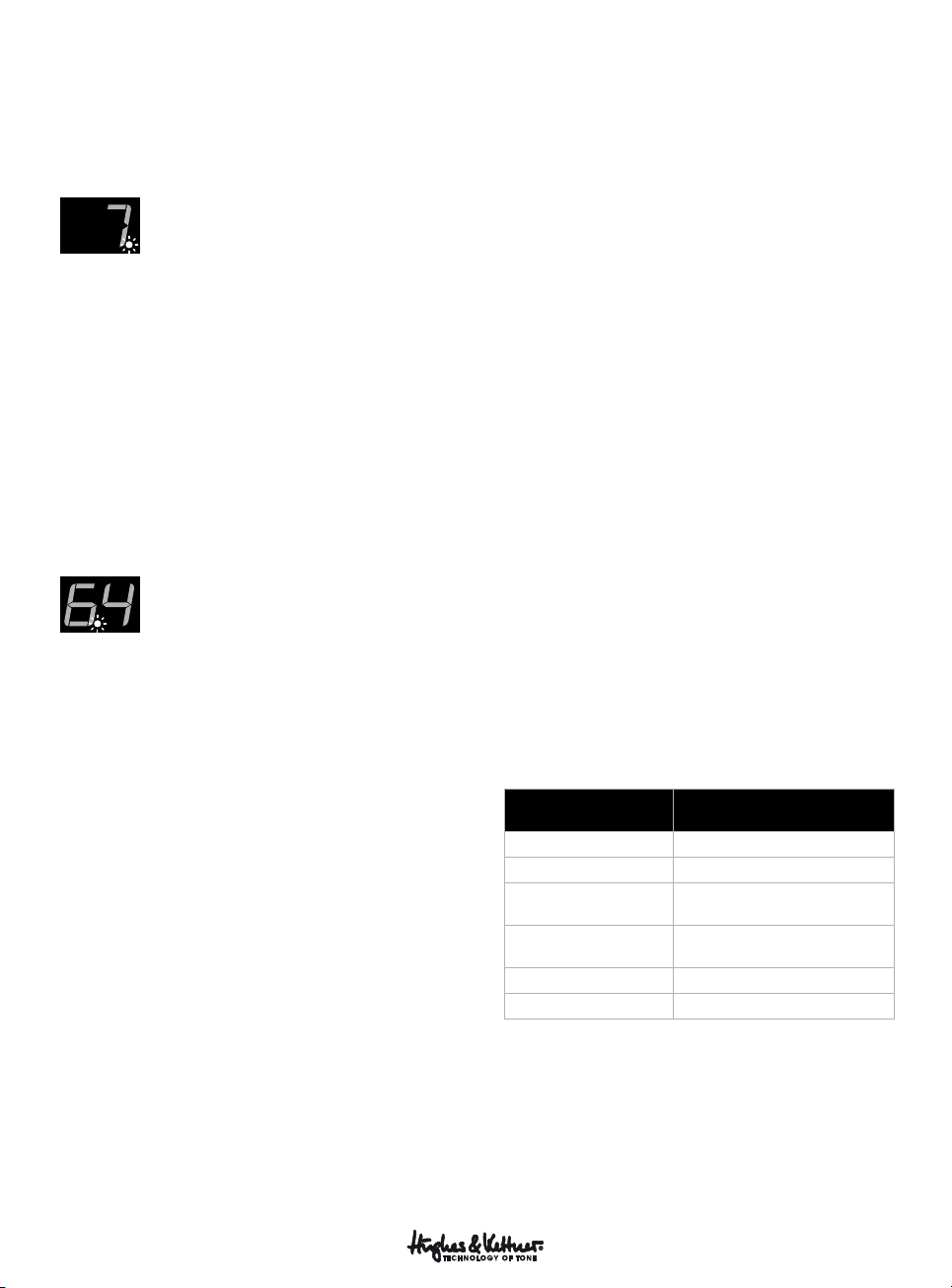

Affectation des numéros de contrôleurs
L'affectation de la fonction à commander à distance (nu-
méro de contrôleur) pour les deux entrées Control 1 et
Control 2 fonctionne comme suit :
• Control 1:
Pour activer le mode de réglage, enfoncez simultanément
les touches TAP et D sur le pédalier de commande FSM-
432 MK III et maintenez-les dans cette position pendant
3 secondes environ, soit jusqu'à ce qu'apparaisse sur
l'afficheur le numéro de contrôleur et que clignote le point
derrière le deuxième chiffre (confirmation de l'activation
du mode de réglage). Vous pouvez à présent choisir le
numéro de contrôleur à l'aide des touches « Up » et
« Down ». Une fois la sélection effectuée, validez le nu-
méro avec la touche D. Le point cesse alors de clignoter
et le FSM-432 MK III revient en mode d'utilisation normal.
• Control 2:
Enfoncez simultanément les touches TAP et C jusqu'à
ce qu'apparaisse sur l'afficheur le numéro de contrôleur
et que clignote le point situé après le premier chiffre.
Relâchez alors les touches, puis sélectionnez le numéro
de contrôleur comme indiqué ci-avant, au point Control
1. Validez enfin avec la touche C.
4 Autres fonctions
Le pédalier de commande FSM-432 MK III propose en-
core d'autres fonctions. Ainsi, le fait de maintenir enfon-
cées pendant 3 secondes environ la touche TAP et l'une
des 4 touches de Preset A, B, C et D permet d'accéder aux
fonctions suivantes :
• TAP + A = mode Banque direct
• TAP + B = passage au mode Stompbox sans modifica-
tion de la position du sélecteur de mode. Pour revenir
en mode Preset, maintenez à nouveau enfoncées TAP +
B, ou relancez le pédalier FSM-432MK III en la débran-
chant, puis en la rebranchant.
• TAP + C = modification du numéro de contrôleur pour
Control 2 (cf. point 2.6). D'usine, ce numéro est le 64
(Boost).
• TAP + D = modification du numéro de contrôleur pour
Control 1 (cf. point « Affectation des numéros de con-
trôleurs »). D'usine, ce numéro est le 07 (Volume).
L’appareil propose en outre d’autres fonctions spéciales,
auxquelles vous pouvez accéder en appuyant simultané-
ment, à la mise sous tension de l’ampli, sur les combinai-
sons de touches suivantes au niveau du FSM-432 MK III :
• « Power On » + A = sélection du canal MIDI du FSM-
432 MK III via les touches Up et Down. À confirmer par
la touche A.
• « Power On » + TAP + Up = réinitialisation du FSM-432
MK III (retour au paramétrage d'usine). Gardez TAP et
Up enfoncées jusqu'à ce qu'apparaisse dans l'afficheur
un double 8 avec le point des décimales. Relâchez en-
suite les touches. Pour confirmer la réinitialisation, les
différents segments de l'afficheur sont parcourus avant
que ne démarre la séquence initiale (cf. point 1).
• « Power On » + TAP + Down = fonction spéciale de
dépistage des pannes, pour le cas où un mouvement
sur la pédale ne génère aucun changement au niveau de
l'ampli. Ce mode permet de vérifier les deux entrées de
contrôleur. L'afficheur du FSM-432 indique ici la valeur
seuil, en pour cent (0-99%), de la pédale raccordée aux
entrées. Les LED s'allument de gauche à droite à mesure
que cette valeur augmente.
Caractéristiques
techniques
FSM-432 MK III
Entrées contrôleur 1 et 2 Jack stéréo 6,3 mm
Midi-In Douille DIN 5 broches
Midi-Out Douille DIN 7 broches (avec 2
broches pour l'alimentation fantôme)
Bloc d'alimentation
optionnel
CA ou CC / 9-15 V / 250 mA min.
Dimensions (l x H x P) 460 x 134 x 70 mm
Poids 1,7 kg / 3,7 lbs.
Toutes les marques citées, déposées ou non, sont la propriété des entrepri-
ses correspondantes.
• English • Deutsch • Français • Italiano • Español • にほんご • 中文中文

14
Ottimizzato per i seguenti amplificatori
Hughes & Kettner: Black Spirit 200, GrandMeister 36,
GrandMeister Deluxe 40
Compatibile con: TubeMeister Deluxe 40, TubeMeister
36, Coreblade, Switchblade
1 Informazioni generali
Il FSM-432 MK di Hughes & Kettner viene alimentato con
tensione virtuale tramite la presa MIDI a 7 pin. Comunque
potete alimentare il FSM-432 MK III anche con qualsiasi
alimentatore che fornisce almeno 250 mA e una tensione
fra 9 e 15 Volt - poco importa se corrente continua o cor-
rente alternante. In questo caso potete collegarlo anche
ad altri strumenti MIDI usando un cavo MIDI a 5 pin.
Quando il vostro FSM-432 MK III è cablato correttamente
e viene alimentato - sia attivando l'amplificatore, sia dopo
avendolo collegato a un alimentatore - il display indica la
seguente sequenza d'inizio:
Il numero della versione appare e le spie lampeggiano
una dopo l'altra, iniziando con la spia sinistra. Se il pedale
si trova nel modo Preset, il display indica "1" - se avete
attivato il modo Stompbox, il display indica "Sb" (trove-
rete più informazioni sui due modi e le loro funzioni nel
paragrafo 3.1) In entrambi modi, la spia del tasto A resta
illuminata per indicarvi che la sequenza d'inizio è finita.
2 Usare il FSM-432 MK III
Il FSM-432 MK III serve a scegliere fra i 128 preset
dell’amplificatore, memorizzati in 32 banchi da 4 preset.
Il FSM-432 vi permette di selezionare il preset coi tasti A,
B, C, D. Il banco viene selezionato coi tasti "Up" (freccia
all'insù) e "Down" (freccia all'ingiù).
2.1 I tasti-preset A B C D
I quattro tasti A, B, C e D servono per selezionare il rispet-
tivo preset memorizzato nel banco attuale. La spia illumi-
nata del rispettivo tasto indica il preset attivato.
2.2 Bank Up/Down
Il display del FSM-432 MK III indica il numero del ban-
co attuale. Per attivare un preset memorizzato in un altro
banco, dovete prima selezionare questo banco con i tasti
Up/Down. Il preset attuale rimane attivato durante questo
processo di selezione e il numero del nuovo banco sele-
zionato lampeggia nel display del FSM-432 MK III fino a
che attivate il nuovo preset premendo uno dei tasti-preset
A, B, C o D. Adesso potete usare il nuovo preset.
Direct Mode
Il modo Direct vi permette di usare Bank Up/Down per
attivare direttamente il nuovo preset. Vale a dire, il FSM-
432 MK III non aspetta che premete il tasto A, B, C o D,
ma attiva subito il preset corrispondente del banco nuovo.
Per darvi un esempio: se avete scelto il preset B nel banco
16, "Up" sceglie il preset B nel banco 17 e "Down" il preset
B nel banco 15. Per attivare il modo Direct, dovete:
• Tenere premuto il tasto Tap e poi premere il tasto-preset
A.
• Rilasciare prima il tasto-preset A e poi Tap: Il separatore
decimale nel display si accende per indicare il modo
Direct attivato.
Per disattivare il modo Direct, basta ripetere il proces-
so indicato qui sopra. Badate che il modo Direct non è
permanente - dopo aver spento l'amplificatore, il pedale
ritorna nel modo standard.
2.3 Tap
Alcuni degli amplificatori Hughes & Kettner elencati
all’inizio dispongono di un modulo FX che vi offre un de-
lay ed altri effetti. Se avete attivato questo delay, potete
selezionare il parametro "Time" del delay in modo sempli-
ce e veloce. Basta battere il tempo col piede sul tasto Tap
per accordare il tempo del delay al ritmo.
Nota: Potete usare il FSM-432 MK III anche per program-
mare i presets degli amplificatori sopraccitati. Troverete
istruzioni dettagliate nei manuali dei rispettivi amplifica-
tori.

15
2.4 Selettore Mode: Preset/Stompbox
Sopra le prese MIDI sulla parte posteriore del pedale si
trova un selettore a scorrimento per scegliere fra i modi
d'operazione Preset e Stompbox del FSM-432 MK III.
Stompbox-Mode
(Compatibile con Black Spirit, GrandMeister)
Se mettete questo selettore a scorrimento su "Stompbox-
Mode", il display indica "Sb". In questo modo, i presets
non saranno attivati e potete usare il pedale per scegliere
i canali e per attivare e disattivare gli effetti di modula-
zione, il delay e il boost indipendentemente dai canali.
Il modo Stompbox quindi serve a operare l'amplificatore
come lo siete abituati da "comuni" amplificatori e proces-
sori effetto.
I tasti A, B, C e D servono a selezionare i canali Clean,
Crunch, Lead e Ultra. Quando selezionate un altro canale,
l'amplificatore memorizza automaticamente i valori sele-
zionati dei parametri Gain, Volume, Bass, Mid, Treble, Re-
sonance e Presence di ogni canale. Questo processo è in-
dipendente dai suoni memorizzati nel modo Preset. Vale
a dire, la memorizzazione automatica dei parametri dei
canali nel modo Stompbox non cancella i vostri presets.
Nota: Anche nel modo Stompbox avete la possibilità di
memorizzare un suono in un preset. Se premete il tasto
Store per almeno due secondi, gli attuali parametri del su-
ono vengono memorizzati nel ultimo preset attivato nel
modo Preset. Se volete memorizzare il vostro suono at-
tuale su un altro preset, attivate semplicemente il modo
Preset con il selettore a scorrimento, premete il tasto Store
e memorizzate il vostro "Sb-sound" in un preset seleziona-
to tramite i tasti Bank Up/Down e i tasti-preset A, B, C, D.
Nel modo Stompbox, gli effetti, il loop-effetti e il noise
gate sono a considerare "globali". Vale a dire, i parametri
selezionati sul l'amplificatore valgono per tutti i canali. I
tasti Mod, Delay e Boost servono ad attivare o disattivare
i moduli-effetto "Modulation FX", "Delay" e la funzione
"Boost". Per controllare l'effetto "Reverb", potete collegare
un separato pedale al FSM-432 MK III come descritto nel
paragrafo 2.6.
Nota: Vi consigliamo di usare il modo Stompbox piuttosto
in situazioni dove volete cambiare spontaneamente fra
i canali usando i suoni di base. Il modo Preset, invece è
adatto soprattutto per programmare una sequenza di
vari suoni in una setlist fissa. Se non volete rinunciare alla
possibilità di cambiare direttamente fra i canali, potete
usare il modo Stompbox in combinazione con il modo
Preset, collegando addizionali pedali agli ingressi Control
1 e 2. (cfr. capitolo 2.6).
2.5 MIDI In
Naturalmente potete usare l'ingresso "MIDI In" per colle-
gare altri strumenti MIDI che servono come trasmettitori
di comandi MIDI. In questo caso, il FSM-432 MK III funzi-
ona come un MIDI-merger e trasmette i comandi ricevuti
all'ingresso "MIDI In" all'uscita "MIDI Out".
2.6 Control 1 e Control 2
Operazione e funzionamento
Questi due ingressi jack stereo da 6,3 mm servono per
collegare pedali di espressione o semplici interruttori a
pedale. A ciascuna delle due prese potete assegnare liber-
amente una funzione addizionale per controllare il ampli-
ficatore. Questo vi permette di telecomandare tutte le 36
funzioni programmabili del amplificatore.
Nella tabella alla fine di questo capitolo troverete tutte
le funzioni e i loro numeri-controller. Nel paragrafo "As-
segnare i numeri-controller" abbiamo descritto come as-
segnare questi numeri agli ingressi Control 1 e Control 2.
I parametri delle funzioni assegnate possono poi essere
controllati tramite un pedale di espressione o un semplice
interruttore a pedale collegato alla rispettiva presa.
Potete per esempio controllare la quota di riverbero o
adattare il gain continuamente con un pedale di espres-
sione oppure attivare e disattivare il noise gate con un
interruttore a pedale, senza dover togliere una mano dalla
chitarra.
Comunque le funzioni più usate saranno l'attivazione e
disattivazione del boost con un interruttore a pedale (sen-
za cambiare il preset) e la regolazione del volume/canale
con un pedale. Quindi abbiamo assegnato il numero 07
alla presa Control 1 (per regolare il volume con un pedale
di espressione) e il numero 64 alla presa Control 2 (per
attivare o disattivare il boost con un interruttore a pedale)
come impostazione di fabbrica.
Nota: Generalmente, ogni funzione può essere teleco-
mandata sia da un pedale, sia da un interruttore. Per sape-
re quale mezzo di controllo si adatta meglio, dovete tene-
re in conto il tipo di regolazione della funzione che volete
• English • Deutsch • Français • Italiano • Español • にほんご • 中文中文

16
telecomandare. Funzioni con una regolazione continua
o con più di due stati vanno idealmente telecomandate
con un pedale di espressione, mentre funzioni "sempli-
ci" con due stati (attivato/disattivato) vanno idealmente
telecomandate con un interruttore a pedale. Se assegnate
un numero di un controller con più di due stati a un inter-
ruttore a pedale, potete solamente scegliere fra il primo e
l'ultimo stato. Se invece collegate un pedale di espressio-
ne, i singoli stati verranno attivati proporzionalmente alla
posizione del pedale.
min.
max.
Sleeve
Ring
Tip
Tip Ring Sleeve
max.
25 - 50 k linear
min.
Expression Pedal
Sleeve
Tip
Footswitch
Tip Sleeve
Nota: Vi consigliamo di usare un pedale di espressione
YAMAHA FC-7 o un modello comparabile.
Lista dei numeri-controller e della funzione:
N. Black Spirit GrandMeister
1 Modulation Intensity
4 Delay Time, 128 passi, 51 ms bis 1360 ms
7Volume(soft)
9 Mute On-Off. Lo stato On resta attivato fino a che cambiate il
canale dell'amplificatore, il parametro volume o riaccendete
l'amplificatore.
12 Mod-FX Type
20 Gain (soft)
21 Bass
22 Mid
23 Treble
24 Resonance
25 Presence
26 Modulation Speed (dell'effetto di modulazione attivato)
27 Delay Feedback
28 Delay Volume
29 Reverb Volume
30 - Power Soak Switching (5
settori)
31 Channel Switching (4 settori)
52 Mod-FX On-Off
53 Delay On-Off
54 Reverb On-Off
55 FX-Loop On-Off
56 Gain (hard)
57 Volume (hard)
58 Cabinet Type (8 settori) -
59 Sagging (8 settori) -
62 Sensibilità Noise Gate -
63 Noise Gate On-Off
64 Boost On-Off
Nota: L'annotazione "soft" dei numeri 07 (Volume) e 20
(Gain) significa, che il cambio dei parametri avviene "mor-
bido" quando usate un pedale di espressione. In questo
modo si evita un brusco salto del volume nel caso che
la posizione del pedale non corrisponda al valore iniziale
del parametro. I controller 56 e 57 (annotazione "hard")
invece vi danno la possibilità di telecomandare intenzio-
nalmente bruschi salti di volume e gain.

17

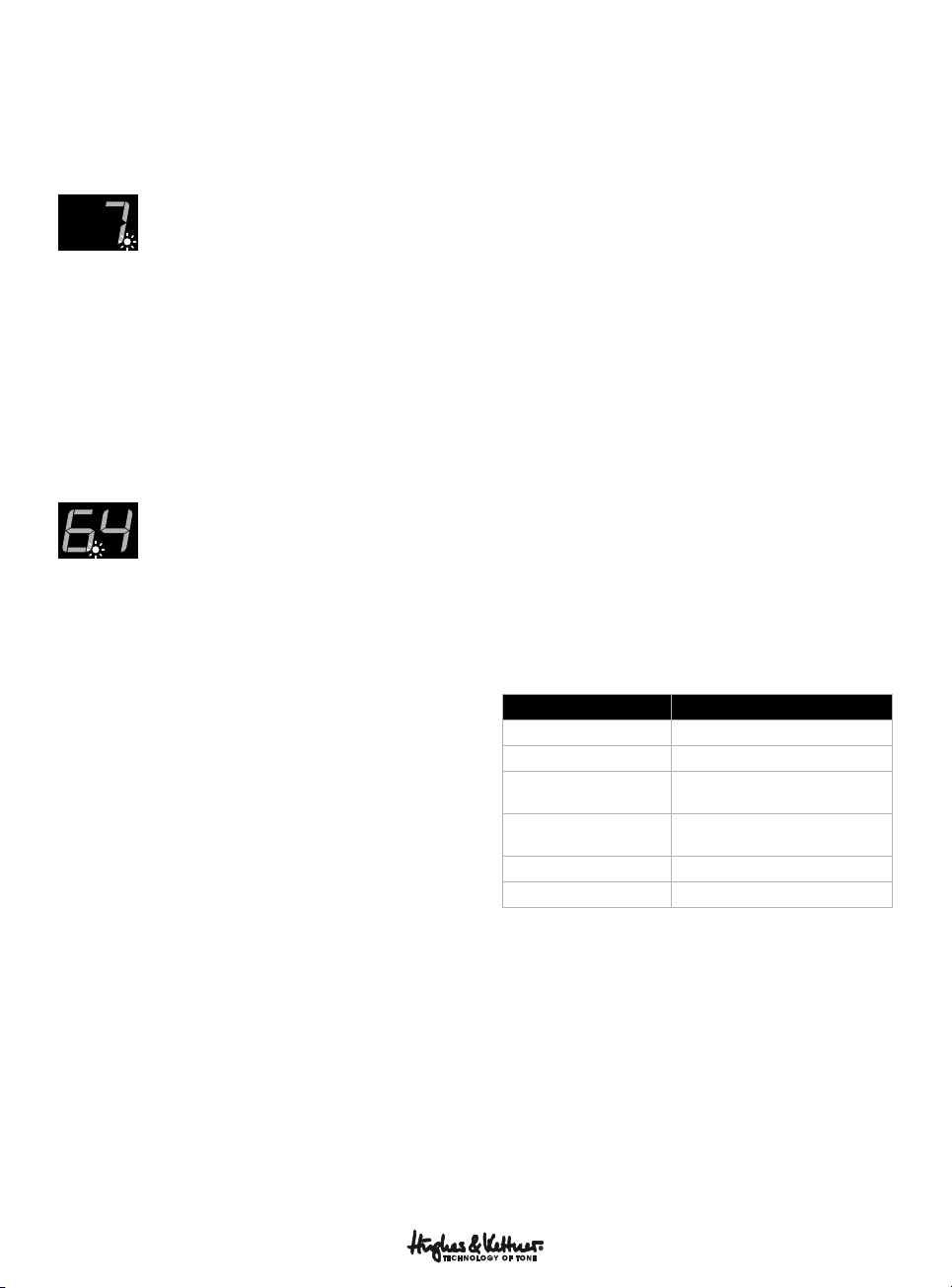

Assegnare i numeri-controller
Per assegnare la funzione da telecomandare (numero-
controller) agli ingressi Control 1 e Control 2 fate come
descritto qui sotto:
• Control 1:
Per attivare il modo di assegnamento, premere contem-
poraneamente i tasti TAP e D del FSM-432 MK III per
almeno 3 secondi fino a che il display indica il numero-
controller e il punto dopo la seconda cifra lampeggia. Ri-
lasciate i tasti e scegliete il numero-controller con i tasti
"Up" e "Down". Confermate il numero scelto premendo
il tasto D. Il punto nel display smette di lampeggiare e il
FSM-432 MK III ritorna nel modo standard.
• Control 2:
Premere contemporaneamente i tasti TAP e D del FSM-
432 MK III fino a che il display indica il numero-controller
e il punto dopo la prima cifra lampeggia. Rilasciate i tasti
e scegliete il numero-controller con i tasti "Up" e "Down".
Confermate il numero scelto premendo il tasto C.
4 Ulteriore funzioni
Il FSM-432 MK III vi offre altre funzioni che vengono at-
tivate premendo contemporaneamente il tasto TAP e uno
dei quattro tasti-preset A, B, C, D per almeno tre secondi.
Le funzioni sono:
• TAP + A = modo Bank-Direct
• TAP + B = modo Stompbox (senza dover usare il seletto-
re a scorrimento "Mode") Per ritornare al modo Preset,
potete premere nuovamente TAP + B oppure spegnere
e riaccendere il FSM-432 MK III.
• TAP + C = Cambiare il numero-controller assegnato a
Control 2, vedi paragrafo "Assegnare i numeri-control-
ler". Al momento della consegna, il numero 64 (Boost) è
assegnato alla presa Control 2.
• TAP + C = Cambiare il numero-controller assegnato a
Control 1, vedi paragrafo "Assegnare i numeri-control-
ler." Al momento della consegna, il numero 07 (Volume)
è assegnato alla presa Control 1.
Oltre ciò, esistono altre funzioni speciali accessibili pre-
mendo certe combinazioni di tasti del FSM-432 MK III
mentre state accendendo l’amplificatore:
• "Power On" + A = Scegliere il canale MIDI del FSM-432
MK III con i tasti "Up" e "Down". Confermare con A.
• "Power On" + TAP + Up = Ripristino delle impostazioni
di fabbrica del FSM-432 MK III. Premere TAP e Up fino
a che nel display s’illuminano il numero 88 e il separato-
re decimale. Rilasciare i tasti. Per confermarvi il reset, i
segmenti del display lampeggiano uno dopo l'altro. Poi
viene indicata la sequenza d'inizio (vedi capitolo 1).
• "Power On" + TAP + Down = funzione "troubleshoo-
ting". Premete questa combinazione di tasti nel caso
che l'operazione di un pedale non dimostri effetto. In
questo modo potete controllare il funzionamento dei
due ingressi Control 1 e Control 2. Il display del FSM-
432 MK III indica la posizione del pedale proporzional-
mente alla sua corsa in valori di percento (0-99 %). Le
spie LED s’illuminano andando da sinistra verso destra
con valore crescente.
Caratteristiche tecniche FSM-432 MK III
Ingressi controller 1 e 2 Jack stereo 6,3 mm
Midi-In Presa DIN a 5 poli
Midi-Out Presa DIN a 7 poli (due pin
d'alimentazione)
Alimentatore in vendita
opzionale
Corrente alternante o corrente
continua 9-15 V / almeno 250 mA
Dimensioni (LxAxP) 460 x 134 x 70 mm
Peso 1,7 kg / 3,7 lbs.
Tutti i menzionati marchi registrati e non registrati appartengono alle ris-
pettive imprese.
• English • Deutsch • Français • Italiano • Español • にほんご • 中文中文

18
Optimizado para los amplificadores Hughes & Kettner:
Black Spirit 200, GrandMeister 36, GrandMeister Deluxe
40
Compatible con:
TubeMeister Deluxe 40, TubeMeister 36, Coreblade,
Switchblade
1 Información general
El Hughes & Kettner FSM-432 MK III se alimenta a través
de la toma MIDI de 7 patillas con alimentación fantasma;
no es necesaria fuente de alimentación aparte. Una fuente
de alimentación por separado no es necesaria. Él ofrece
adicionalmente la opción de ser utilizado con cualquier
fuente de alimentación de corriente continua o alterna, la
cual suministre por lo menos 250mA con un voltaje entre
9 y 15 voltios. En este caso es posible la conexión por
medio de un cable MIDI de 5 pines a todos los aparatos
aptos para MIDI.
Si el FSM-432 MK III está cableado correctamente,
mostrará la siguiente secuencia de inicio al momento de
ser encendido el amplificador o al ser conectado con una
fuente de alimentación externa:
En el display aparece el número de versión, todos los
LEDs parpadean brevemente uno después del otro de iz-
quierda a derecha. Después se verá en el display "I" en
caso de que el interruptor de pedal se encuentre en modo
Preset o "Sb", si el modo Stompbox se encuentra activado
(más informaciones acerca de ambos modos y sus fun-
ciones encuentras en el párrafo 3.1). En ambos modos se
ilumina permanentemente el LED de la tecla A después
de que todos los LEDs hayan parpadeado. Esto indica la
finalización de la secuencia de inicio.
2 Manejo del FSM-432 MK III
El FSM-432 MK III sirve para seleccionar los presets al-
macenados en el amplificador, habiendo disponibles 128
presets, divididos en 32 bancos con 4 presets cada uno.
Para seleccionar dichos Presets en el FSM-432 MK III sir-
ven los botones A, B, C, D y los botones de selección de
Banks, "Up" (flecha hacia arriba) y "Down" (flecha hacia
abajo).
2.1 Los botones Preset A, B, C, D
Dentro de un Bank los cuatro botones A, B, C y D reacci-
onan de inmediato al ser oprimidos y conmutan directa-
mente. La iluminación de los LEDs sobre y debajo de los
botones respectivamente señala cual Preset se encuentra
activado.
2.2 Bank Up/Down
El display del FSM-432 MK III muestra siempre el número
de Bank actualmente seleccionado. Para activar un Preset
en otro Bank, se tiene que primero escoger el Bank nuevo
por medio de los botones Up/Down. El Preset actual que-
da mientras tanto activado y puede seguir siendo tocado.
El número de Bank preseleccionado parpadea en el dis-
play del FSM-432 MK III hasta que se escoja un Preset de
dicho Bank oprimiendo uno de los botones Preset A, B, C
o D. Solo entonces se conmuta el Preset.
Direct Mode
Para activar un Program Change directo con Bank Up/
Down existe el Direct Mode, es decir que después de
cambiar un Bank, el FSM-432 MK III no espera a que se
oprima uno de los botones Preset (A, B, C, D), sino que
conmuta de inmediato por ejemplo del Preset B en el
Bank 16 al Preset B en el Bank 17 (Up) o en el Bank 15
(Down). El Direct Mode se activa de la siguiente manera:
• Oprimir Tap y mantenerlo oprimido, además oprimir
Preset A
• Soltar primero Preset A, después soltar Tap: El punto
decimal se ilumina como señal en el display.
Por medio de la misma secuencia se desactiva el Direct
Mode nuevamente. El Direct Mode no es una configura-
ción permanente. ¡Al apagarse se restablece automática-
mente el modo de uso normal!

19
2.3 Tap
Algunos de los amplificadores Hughes & Kettner mencio-
nados al principio cuentan con un módulo FX que, entre
otras cosas, tiene una pantalla. Si dicho Delay se encuen-
tra activado, es posible configurar rápida- y comodamen-
te con el pié el parámetro "Time" del Delay por medio
del botón Tap: Simplemente hay que presionar el botón
Tap "al compás" y el tiempo del Delay se adapta al ritmo.
Nota: El FSM-432 MK III puede también ser utilizado para
la programación de Presets para los amplificadores ante-
riormente nombrados. Las instrucciones detalladas para
esto se encuentran en el manual de cada amplificador.
2.4 Interruptor Mode: Preset/Stompbox
Con el interruptor deslizante sobre las conexiones MIDI
en la parte trasera del interruptor de pedal se puede se-
leccionar si el FSM-432 MK III se operará en modo Preset
o Stompbox.
Stompbox
(Compatible con Black Spirit, GrandMeister)
Si el modo "Stompbox" se conmuta por medio del inter-
ruptor deslizante, aparece "Sb" en el display. En este modo
no se seleccionan los Presets, sino que los canales pueden
ser seleccionados directamente oprimiendo un botón e
independientemente de los canales se pueden activar o
desactivar los efectos de modulación, el Delay y el Boost.
Es decir que el amplificador puede ser controlado por me-
dio del modo Stompbox, lo cual es normal en amplifica-
dores y aparatos de efectos "ordinarios".
Los botones A, B, C y D ahora estan designados fijamen-
te a los canales Clean, Crunch, Lead Ultra. Al cambiar
un canal, el amplificador "memoriza" automáticamente
los últimos parámetros programados para Gain, Volume,
Bass, Mid, Treble, Resonance y Presence para cada canal
sin tener que ser guardados por separado. Esta función
es independiente del sonido, que se puede seleccionar
en el modo Preset. Gracias a la grabación automática de
las configuraciones de canal en el modo Stompbox los
Presets no se sobrescriben.
Nota: En el modo Stombox también es posible guardar
el sonido actualmente escogido en un Preset: Oprimien-
do el botón Store por más de dos segundos los valores
del sonido actualmente configurado son tomados por el
último Preset utilizado en el modo Preset. Si el sonido ac-
tualmente configurado quiere ser guardado en otro Preset
diferente al último utilizado, simplemente se debe pasar al
modo Preset por medio del interruptor deslizante, activar
el botón Store oprimiéndolo una sola vez brevemente y
guardar el sonido „Sb“ en un Preset escogido, escogiendo
el espacio como siempre por medio de los botones Bank
Up/Down y de los botones A, B, C, D.
Los efectos, el FX-Loop y el Noise-Gate deben ser vistos
globalmente en el modo Stombox. Es decir que las confi-
guraciones llevadas a cabo en el amplificador valen igual
para todos los canales. Con los botones Mod, Delay y
Boost se pueden apagar y encender por separado los mó-
dulos de efectos „Modulation FX“ y „Delay“ al igual que
el Boost. „Reverb“ se puede regular por medio de un pe-
dal extra conectado al FSM-432 MK III, ver capítulo 2.6.
Nota: Básicamente recomendamos el modo Stompbox
para situaciones donde se trabaja con sonidos básicos
y desean cambiar de canal espontáneamente, por el
contrario, el modo Preset es más apropiado cuando se
trabaja con una lista de ajustes fija y se quiere programar
diferentes sonidos en un orden determinado. Pero si tienen
que estar disponibles las posibilidades de conmutación
directa del modo Stompbox también en el modo Preset,
esto puede realizarse con interruptores de pie adicionales
en las entradas de controlador (véase también el capítulo
2.6).
2.5 MIDI In
El Midi In se puede utilizar para conectar otros aparatos
MIDI, los cuales transmiten órdenes de control. Entonces
el FSM-432 MK III funciona como un verdadero fusiona-
dor MIDI y retransmite al MIDI Out las órdenes recibidas
por el MIDI In.
2.6 Control 1 y Control 2
Uso y función
Pedales Expression o reguladores de pedal simples pue-
den ser conectados a estos conectores hembra de estéreo
de 6, 3 mm, cuyas funciones de control extra pueden ser
libremente asignadas al amplificador. Todas las funciones
programables pueden de este modo ser dirigidas a dis-
tancia.
La tabla inferior de este capítulo indica todas las funcio-
nes y los números de controladores correspondientes. A
las entradas Control 1 y Control 2 se les puede asignar
estos números Controller según se explica en el capítu-
• English • Deutsch • Français • Italiano • Español • にほんご • 中文中文

20
lo „Asignación de los números Controller“. Por medio de
los pedales Expression o del interruptor de pedal simple
conectados a ambas entradas se pueden controlar a dis-
tancia los parámetros de las funciones asignadas.
Así se puede, por ejemplo controlar la parte Hall con un
pedal Expression, encender y apagar el Noise Gate con el
pié o también „subir o bajar“ el Gain continuamente por
medio de un pedal sin tener que dejar de tocar la guitarra
con las manos.
Probablemente las funciones más utilizadas son el control
remoto por medio de pedal por separado del Boost (acti-
vación y desactivación sin cambio de Preset) y la regula-
ción del volumen/canales por medio del pedal. Como se
lee en la tabla del párrafo siguiente, el volumen se puede
regular por medio del número controller 07 y con un pe-
dal Expression. El Boost puede ser encendido y apagado
con un interruptor de pedal por medio del número con-
troller 64.
Nota: En general todas las funciones pueden ser contro-
ladas a distancia con un pedal o con un interruptor. Cuál
control remoto es más adecuado se decide dependiendo
de la forma para regular una función en especial. Para fun-
ciones continuas o para funciones con más de dos ámbi-
tos sirve la conexión de un pedal Expression. Para simples
funciones reguladoras (dos ámbitos: encendido/apagado)
sirve la conexión de un interruptor de pedal. Si el inter-
ruptor de pedal está ocupado con un número Controller
con más de dos ámbitos, se conmuta entre el primer y el
último ámbito. Al utilizar un pedal Expression se reparten
los ámbitos de la función asignada igualmente en la regu-
lación del pedal.
min.
max.
Sleeve
Ring
Tip
Tip Ring Sleeve
max.
25 - 50 k linear
min.
Expression Pedal
Sleeve
Tip
Footswitch
Tip Sleeve
Nota: Recomendamos el uso de YAMAHA FC-7 o un
pedal de expresión comparable.
Lista de números Controller y la función de control
remoto:
No. Black Spirit GrandMeister
1 Modulation Intensity
4 Delay Time, 128 pasos, 51 ms a 1360 ms
7Volume(soft)
9 Mute on/off. Estado On queda activado hasta que el canal
de amplificador sea cambiado, el parámetro volumen sea
cambiado o el amplificador sea reiniciado.
12 Mod-FX Type
20 Gain (soft)
21 Bass
22 Mid
23 Treble
24 Resonance
25 Presence
26 Modulation Speed (siempre para el efecto de modulación
activo)
27 Delay Feedback
28 Delay Volume
29 Reverb Volume
30 - Power Soak Switching (5
sectores)
31 Channel Switching (4 sectores)
52 Mod-FX On-Off
53 Delay On-Off
54 Reverb On-Off
55 FX-Loop On-Off
56 Gain (hard)
57 Volume (hard)
58 Cabinet Type (8 áreas) -
59 Sagging (8 áreas) -
62 Sensibilidad de Noise Gate -
63 Noise Gate On-Off
64 Boost On-Off
Nota: La leyenda „soft“ en los números Controller 07
(Volumen) y 20 (Gain) significa que el cambio de valóres
se conmuta „suave“ al utlizar un pedal Expression. Así se
evitan saltos abruptos de volumen al haber una gran dife-
rencia entre el primer valor del parámetro a regular y la
posición de salida del pedal Expression. Pero es posible
transmitir cambios abruptos para el volumen y para Gain
(„hard“) por medio de los Controllers 56 y 57.
