Hyundai H-ALC3-18H/I Guide

RU
Instruction manual.
Warranty card.
EN
H-ALC3-18H/I
H-ALC3-24H/I
H-ALC3-36H/I
H-ALC3-48H/I
H-ALC3-60H/I
H-ALC3-18H/O
H-ALC3-24H/O
H-ALC3-36H/O
H-ALC3-48H/O
H-ALC3-60H/O
Модели / Models
Внутренний блок
Indoor unit
Наружный блок
Outdoor unit
Электрический кондиционер
воздуха
Сплит-система
Руководство по эксплуатации.
Гарантийный талон.
Electric air conditioner
Split system
www.hyundai-hvac.com

2. Electric air conditioner. Split system
EN
CONTENTS
1. Important information
2. Precautions
3. Technical characteristics
4. Device description
5. Delivery set
6. Device control
7. Operating modes
8. Maintenance
3
3
4
6
7
7
9
11

3.
Electric air conditioner. Split system
EN
Dear Customer!
Thank you for your good choice and purchase household air conditioner Hyundai.
It will serve you for a long time.
1. IMPORTANT INFORMATION
It is designed for cooling in residential buildings.
The manufacturer reserves the right without notice the buyer to make changes in design, equip-
ment or technology to manufacture products in order to improve its properties. The text and
gures are given instruction may be a misprint.
If aer reading the instructions you still have questions regarding the operation of the unit and
contact your dealer or authorized service facility for clarication. The product label is present,
which are all necessary technical data and other useful information about a product. Use only for
intended use as described in this manual.
2. PRECAUTIONS
1. Do not attempt to install the air conditioner. Consult a qualied technician for installation.
2. When using conditioner, you must be a number of precautions. Improper use by ignoring
safety precautions can result in damage to health user and others, as well as damage to their
property.
3. The appliance should be monitored during its operation, especially when far from it are
children.
4. Do not insert ngers or foreign objects through the air release lattice indoor and outdoor
units, as this can lead to injury from the rotating fan.
5. Do not allow children to independently include air conditioning. Children can include air
conditioning only with adult supervision.
6. Do not try to repair the air conditioner. Domestic air conditioning units are under stress, it is
dangerous to life! To repair the product, contact an authorized service center.
7. Do not use if it is defective, or if it is dropped or damaged.
8. Do not open the front panel of the device during its operation.
9. Do not disassemble or modify the device.
10. Immediately turn o the air conditioner from the electrical network if it goes from strange
odors or smoke.
11. Do not spray or pour water or other liquids on the air conditioner.
12. Always unplug the air conditioner from the mains during a thunderstorm.
13. Always unplug the air conditioner from the mains when not in use.
14. Before cleaning and maintenance of the air conditioner disconnect from the mains. Cleaning
and maintenance performed in accordance with the instructions of this manual.
15. To ensure the ecient operation of air conditioning using it in a temperature-humidity condi-
tions specied in this manual.
16. Do not use dangerous chemicals to clean the device and do not let them hit on the device.
17. When removing the air lter does not touch the metal parts of the device.
18. To avoid overheating and re risk and damage the internal electrical network, do not change
the length of the cord and do not connect the device via electrical extension cords. an exten-
sion cord. However, you can use
19. To avoid electrical hazards, damaged power cord must be changed only at authorized service
centers qualied professionals.
20. To avoid risk of electric shock, do not place the power cord near a heater and ammable or
combustible substances.
21. Do not start or stop the unit by connecting or disconnecting electrical power.
22. Do not press the button on the remote control (PDU), than anything other than your ngers.
23. Do not use for purposes not covered by this manual.

4. Electric air conditioner. Split system
EN
3.TECHNICAL CHARACTERISTICS
Tab.1
Capacity (cooling) BTU (kW)
Capacity (heating) BTU (kW)
Rated power consumption (cooling) W
Rated power consumption (heating) W
Power supply V/Hz
Rated power current (cooling/heating) A
Air circulation (indoor unit) m3/h
Air circulation (outdoor unit) m3/h
Noise level (indoor unit) dB(A)
Noise level (outdoor unit) dB(A)
Refrigerant
Energy eciency (cooling/heating)
Electrical protection class
Capacity of draining, L/d
Degree of protection against
moisture (indoor unit)
Degree of protection against
moisture (outdoor unit)
Refrigerant piping, Liquid side /
Gas side, (inch)
Max. refrigerant pipe length, m
Maximum dierence in level, m
Filling of Freon, g
Operating temperature range: cooling, °C
Operating temperature range: heating, °C
Net weight, indoor unit (kg)
Net weight, outdoor unit (kg)
Gross weight, indoor unit (kg)
Gross weight, outdoor unit (kg)
Net dimensions, indoor unit (mm)
Net dimensions, outdoor unit (mm)
Packing dimensions, indoor unit (mm)
Packing dimensions, outdoor unit (mm)
18000 (5,30)
20000 (5,90)
1712
1793
220-240~/50
7,78/8,55
1300/1050/900
-
41/38/34
49/55
R410А
B/C
I class
43,2
IPX0
IP24
1/4+1/2
25
15
1830
+21~+43
-15~+30
20,0
42,0
23,0
47,0
1055×675×235
780×605×290
1131x753x313
883×412×653
24000 (7,20)
26500 (7,90)
2230
2355
220-240~/50
10,14/11,70
1400/1200/1000
-
43/41/37
54/58
R410А
A/B
I class
57,6
IPX0
IP24
3/8+5/8
30
15
2100
+21~+43
-15~+30
27,0
54,0
31,0
59,0
1055×675×235
900×650×310
1131x753x313
1015×720×425
Indoor unit
Outdoor unit
H-ALC3-18H/I
H-ALC3-18H/O
H-ALC3-24H/I
H-ALC3-24H/O

5.
Electric air conditioner. Split system
EN
48000 (14,00)
53000 (16.00)
4551
4432
380-420~/50
9,30/9,50
2300/1900/1700
-
45/43/41
57/60
R410А
B/A
I class
115,2
IPX0
IP24
3/8+3/4
50
30
3800
+21~+43
-15~+30
37,0
103,0
43,0
113,0
1635x675x235
1250×940×340
1711x753x313
1365×1030×430
36000 (10,55)
40000 (12,00)
3578
3468
380-420~/50
7,80/7,20
1800/1600/1350
-
45/43/41
55/58
R410А
C/C
I class
86,4
IPX0
IP24
3/8+3/4
30
30
2600
+21~+43
-15~+30
37,0
79,0
43,0
87,0
1275×675×235
900×805×360
1351x753x313
1031×925×447
60000 (17,00)
65500 (19,00)
6000
5523
380-420~/50
12,90/13,30
2300/1900/1700
-
47/44/43
57/60
R410А
C/B
I class
144,0
IPX0
IP24
3/8+3/4
50
30
4600
+21~+43
-15~+30
37,0
108,0
43,0
118,0
1635x675x235
1250×940×340
1711x753x313
1365×1030×430
H-ALC3-48H/I
H-ALC3-48H/O
H-ALC3-36H/I
H-ALC3-36H/O
H-ALC3-60H/I
H-ALC3-60H/O

6. Electric air conditioner. Split system
EN
4. DEVICE DESCRIPTION
The conditioner consists of indoor and outdoor units connected by pipelines. The conditioner is
controlled from a remote control board or from a control panel of the indoor unit.
1. Conditioner unit for indoor installation
2. Control and indication panel
3. Blinds (deectors) for distribution of treated air
4. Air inlet of indoor unit
5. Tube for condensate removal
6. Copper tube for gas (freon).
7. Conditioner unit for outdoor installation
8. Air inlets of outdoor unit
9. Return air grillages of outdoor unit
Fig. 1
4
23
8
6
9
10
7
5
1

7.
Electric air conditioner. Split system
EN
5. DELIVERY SET
Complete set of air conditioner (split system) includes:
Conditioner unit for indoor installation - 1 piece
Conditioner unit for outdoor installation - 1 piece
Remote control - 1 piece
Batteries for remote control board - 2 pcs.
Operator’s manual with warranty card -1 piece
Packing of indoor-installation unit - 1 piece
Packing of outdoor-installation unit - 1 piece
6. DEVICE CONTROL
The conditioner is controlled from a remote control board or from a control panel of the indoor
unit.
Control and indication board of your conditioner may visually dier from a layout view shown
below. Its functions will remain the same.
12. Operation indicator
13. Timer indicator
14. Defrosting-Preheating indicator
15. Indicator alarm status
16. Set button. Using this button you may select operation
17. LED display. Indicator of temperature
Emergency control shall be used if the remote control board is lost or broken, or batteries are
low. Using an emergency control button situated on the indoor unit control panel you may select
COOL or AUTO mode of the conditioner work. Pressing this button, select a mode of the condi-
tioner work: AUTO, COOL, the conditioner is OFF, AUTO again, etc.
1. Auto mode. The operation indicator lights up and the air conditioner works in the forced auto-
matic mode. The remote controller can be used.
2. Forced cooling. The operation indicator blinks and the air conditioner works in the forced cool-

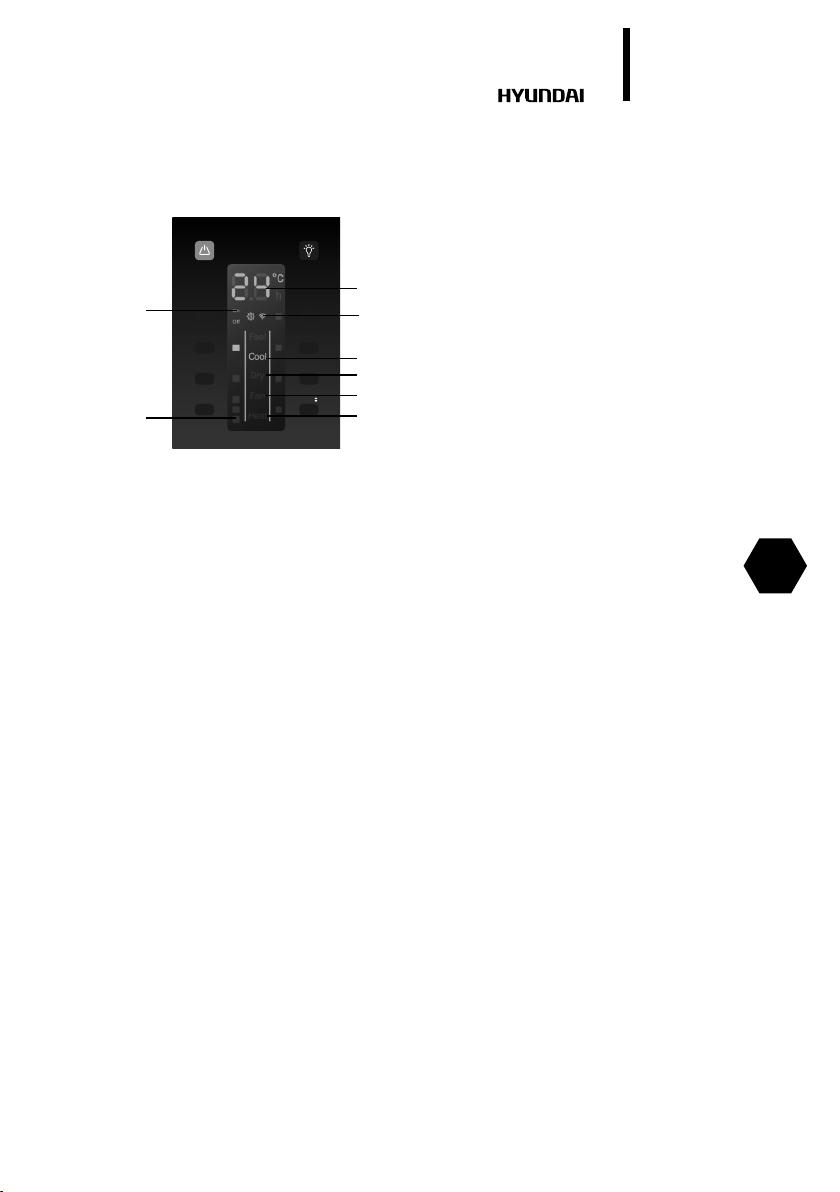

Fig. 2. Description of indoor unit control board
RUN
DEFROST
TIMER
FAULT
Operation
indicator
Temperature Indicator
defrosting/pre-
heat light
Warning light
Timing Light
On./O.
Infrared
signal
receiver

8. Electric air conditioner. Split system
EN REMOTE CONTROL
Fig. 3
ing mode. The fan speed is high for 30 min. The remote controller cannot be used.
3. O mode. The indicator is extinguished and the air conditioner does not work. The remote
controller can be used.
1
7
2
9
6
5
8
3
11
10
4
4
FAN SWING
HEALTH OPTION
SUPER SLEEP
TIMER ECO
MODE
1. Button “ON/OFF” (Power). Using this button, you
may turn the conditioner on or o.
2. Button for selection of operating mode -
“MODE”. Using this button, you may select a
needed operating mode: AUTO, COOL, DRY,
HEAT, FAN.
3. Button “SLEEP”. Using this button, you may turn
the sleep mode on and o. In this mode the fan
speed will be low.
4. Button “SWING”.Using this button, you may reg-
ulate position of air-outlet blinds and forward
treated air up and down, le and right.
5. Button “Health. Using this button, you may
turn on or o the ion funtion. (In this model the
function is not available).
6. Button “SUPER”. With this button you can en-
able or disable the intensive mode. When swith-
ing modes, or when you increase / decrease
the fan speed, the function is automatically
disabled.
7. Button “TIMER”. This button sets the automatic
swich-on (set the desired time by pressing
button “SET”, “MODE”, “SPEED” or button “TIM-
ER”). The device automatically turns on aer a
selected period of time.
8. Button “INDICATORS LIGHT”. Using this button
you may disable the backlight of the display of
the indoor unit. By re-pressing the button, you
can turn on the display backlight.
9. Кнопка «INCREASE THE TEMPERATURE». With
this button, you can control the temperature.
10. Button «ECO».
11. Button «OPTION». This option is not available for
conditioner H-ALC2
Fig. 3
а) Temperature indicator
b) Indicators timer
с) Indicator operation indicator functions
d) Indicators Cooling
e) Indicators dry
f) Indicators fan
j) Indicators heat
h) Indicators speed
* use of particular indicators depends on
model and series.
** design of indicator symbols may dier
depending on model and series.
a
d
h
e
f
j
bc
FAN SWING
HEALTH OPTION
SUPER SLEEP
TIMER ECO
MODE

9.
Electric air conditioner. Split system
EN
control board.
In order to avoid malfunction of the remote control board do not insert used batteries or batter-
ies of various types.
If the conditioner is not used for a long time, remove batteries from the board or else electrolyte
may leak and damage the board.
In normal operation of the conditioner average service life of batteries will be about a half-year.
Replace batteries, if command receiving is not conrmed with an audio signal, or if the display
does not show a sign of command transfer. When generating commands from the remote con-
trol board, point an IR-radiator at a remote-control signal receiver situated on the indoor unit.
Hold the remote control board at the distance of no more than 8 m from the indoor unit. The re-
mote control board will not work, if there are any curtains, doors or other things between it and
the indoor unit. Protect the board from water and exposure to direct sunlight and heat sources.
7. OPERATING MODES
AUTO mode
The auto mode is turned on and o with the use of the button «MODE» on the remote control
board.
During operation in this mode, the air conditioner automatically selects the cooling/heating/fan
mode maintaining the set temperature.
COOL, HEAT and FAN
1. Turn the conditioner on pressing the «ON/OFF»button.
2. Pressing the «MODE»button, select COOL, HEAT or FAN mode manually.
3. Pressing the «TEMP»button (up-down), set the desired air temperature indoors (except for
FAN mode).
4. Pressing the «FAN SPEED»button on the remote control board, select the fan rotation speed:
AUTO, LOW, MIDDLE, HIGH, and the conditioner will start working in accordance with the
selected setting.
5. To turn the conditioner o, press the «ON/OFF»button once again.
In the FAN mode air temperature indoors is not set.
DRY
Turn the conditioner on pressing the «ON/OFF»button. Pressing the “MODE” button, select the
DRY mode. The conditioner will start working in the set mode. To turn the conditioner o, press
the «ON/OFF»button once again.
When indoor temperature decreases to 10°C, the air conditioner is automatically switched o
and it resumes work aer increase of temperature up to 12°C.
TIMER mode
Procedure of timing:
1. Press the Timer ON button to activate Timer ON. Each time you press the button you increase the
activation time by 30 minutes ranging from 0 to 10 hours and by 1 hour ranging from 10 to

10. Electric air conditioner. Split system
EN
24 hours. The air conditioner will switch on automatically in the set interval of time.
2. Press the Timer OFF button to activate Timer OFF. Each time you press the button you
increase the activation time by 30 minutes ranging from 0 to 10 hours and by 1 hour ranging
from 10 to 24 hours. The air conditioner will switch o automatically in the set interval of time.
SLEEP mode
Using this button you may turn on or o the sleep mode. When the key pressed in the cooling
mode increases the temperature relative to the set at one degree per hour for two hours and
in heating mode lowers the temperature at two degrees per hour for two hours. Aer 7 hours
working in this mode, the air conditioner will turn o.
When the power is turned o, the sleep mode is automatically disabled.
Regulation of treated air ow direction
Regulating the position of deectors (blinds), set the direction of treated air ow ensuring
uniform distribution of temperature and the most comfort conditions in the room. To change the
position of deectors, use the «SWING» button.

11.
Электрический кондиционер воздуха. Сплит-система
RU
8. MAINTENANCE
• Before cleaning switch the conditioner o.
• Cleaning of the indoor unit and remote control board:
• Indoor unit and remote control board should be cleaned with a dry so cloth.
• If the indoor unit is too unclean, moisten the cloth with cold water.
• It is prohibited to clean the remote control board with moist cloth.
• In order to avoid the damage of paint or details of the conditioner, do not clean it with brushes
and do not leave them on the surface of indoor unit.
• In order to avoid the damage of surface or deformation of the conditioner details, do not clean
it with petrol, solvents, cleaning powders or other chemically active substances.
• Before a sustained interruption in the conditioner work:
• Turn the conditioner on for several hours in the FAN mode. It will allow you to dry its inner
cavities
• Switch the conditioner o.
• Remove the batteries from the remote control board.
• Checks before starting:
• Make sure that an air lter is installed.
• Make sure that air inlet and return air grillages of the outdoor unit are not blocked by foreign
objects.
• Cleaning of air lter
• Air lter cleans the air entering the conditioner from dust and foreign particles. If the lter
is contaminated, the conditioner capacity decreases sharply. If the conditioner is operated
permanently, the lter should be cleaned once per two weeks.
• If the conditioner is installed in a room with dusty atmosphere, then the air lter should be
cleaned more oen.
• To remove the lter, open the air inlet of the indoor unit panel. Press the locks to the center
and pull the grillages down. Remove the air inlet. Remove the air lter. Clean the lter with a
vacuum cleaner or rinse it in clean water. If the lter is contaminated heavily, clean it with a so
brush and wash in diluted washing solution, then dry it in a cool place.
• While cleaning the lter with the vacuum cleaner, hold it with contaminated surface up. While
washing the lter in water, hold it with contaminated surface down.
• Do not dry the lter in the sun or near a re.
• Set the air lter to initial position and close an air inlet cover.

12.
RU
Электрический кондиционер воздуха. Сплит-система
Содержание
1. Важная информация
2. Меры предосторожности
3. Технические характеристики
4. Описание прибора
5. Комплект поставки
6. Управление прибором
Панель управления внутреннего блока
Пульт дистанционного управления (ПДУ)
7. Режимы работы
8. Уход и обслуживание
13
13
14
16
17
17
17
18
19
20

13.
Электрический кондиционер воздуха. Сплит-система
RU
Уважаемый покупатель!
Благодарим Вас за удачный выбор и приобретение электрического кондиционера воздуха
Hyundai. Он прослужит Вам долго.
1. ВАЖНАЯ ИНФОРМАЦИЯ
Прибор предназначен для охлаждения воздуха в бытовых помещениях.
Производитель оставляет за собой право без предварительного уведомления покупателя
вносить изменения в конструкцию, комплектацию или технологию изготовления изделия
с целью улучшения его свойств. В тексте и цифровых обозначениях данного руководства
могут быть допущены опечатки.
Если после прочтения руководства у Вас останутся вопросы по работе и эксплуатации
прибора, обратитесь к продавцу или в специализированный сервисный центр для
получения разъяснений.
На изделии присутствует этикетка, на которой указаны все необходимые технические
данные и другая полезная информация о приборе. Используйте прибор только по
назначению, указанному в данном руководстве.
2. МЕРЫ ПРЕДОСТОРОЖНОСТИ
1. Не пытайтесь самостоятельно устанавливать кондиционер. Обратитесь к
квалифицированному специалисту по установке.
2. При использовании кондиционера, необходимо соблюдать ряд мер предосторожности.
Неправильная эксплуатация в силу игнорирования мер предосторожности может
привести к причинению вреда здоровью пользователя и других людей, а также
нанесению ущерба их имуществу.
3. Электроприбор должен находиться под наблюдением во время его эксплуатации,
особенно, если неподалёку от него находятся дети.
4. Не просовывайте пальцы или посторонние предметы через воздуховыпускную
решетку внутреннего и наружного блоков, так как это может привести к травме от
вращающегося вентилятора.
5. Не разрешайте детям самостоятельно включать кондиционер. Дети могут включать
кондиционер только под присмотром взрослых.
6. Не пытайтесь самостоятельно ремонтировать кондиционер. Внутренние агрегаты
кондиционера находятся под напряжением, это опасно для жизни! Для ремонта
изделия обращайтесь в авторизованный сервисный центр.
7. Не используйте устройство, если оно неисправно, или если его уронили или повредили.
8. Не открывайте лицевую панель устройства во время его работы.
9. Не разбирайте и не модифицируйте устройство.
10. Незамедлительно отключите кондиционер от электрической сети, если от него идут
странные запахи или дым.
11. Не брызгайте и не лейте воду и другие жидкости на кондиционер.
12. Всегда отключайте кондиционер от электрической сети во время грозы.
13. Всегда отключайте кондиционер от электрической сети, когда он не используется.
14. Перед началом чистки и технического обслуживания кондиционера отключите его от
электрической сети. Чистку и техническое обслуживание производите в соответствии с
указаниями данного руководства по эксплуатации.
15. Для обеспечения эффективной работы кондиционера эксплуатируйте его в
температурно-влажностных условиях, указанных в данном руководстве по эксплуатации.
16. Не используйте опасные химические вещества для чистки устройства и не допускайте
их попадания на прибор.
17. При снятии воздушного фильтра не касайтесь металлических частей устройства.
18. Во избежание перегрева и риска возникновения пожара, а также повреждения
внутренней электрической сети, не изменяйте длину сетевого шнура и не подключайте
устройство через электрические удлинители.
19. Во избежание опасности поражения электрическим током, поврежденный сетевой шнур
должен меняться только в авторизованных сервисных центрах квалифицированными
специалистами.
20. Во избежание опасности поражения электрическим током не размещайте шнур питания
рядом с нагревательными приборами и легковоспламеняющимися или горючими
веществами.
21. Не запускайте и не останавливайте устройство посредством подключения или
отключения электрического питания.

14. Электрический кондиционер воздуха. Сплит-система
RU
3.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
Выходная мощность (охлаждение) BTU (кВт)
Выходная мощность (обогрев) BTU (кВт)
Номинальная потребляемая
мощность(охлаждение) Вт
Номинальная потребляемая
мощность (обогрев) Вт
Параметры электопитания В/Гц
Номинальная сила тока (охлаждение/обогрев) А
Расход воздуха (внутренний блок) м3/ч
Расход воздуха (наружный блок) м3/ч
Уровень шума (внутренний блок) Дб(А)
Уровень шума (наружный блок) Дб(А)
Тип фреона
Класс электрозащиты
Производительность по осушению, л/сутки
Класс энергоэффективности
(охлаждение/обогрев)
Степень защиты от влаги
(внутренний блок)
Степень защиты от влаги
(наружный блок)
Максимальная длина трассы, м
Диаметр труб, жидкость/газ (дюйм)
Максимальный перепад высот
между блоками, м
Заправочный вес фреона, (г)
Диапазон рабочих температур: охлаждение, °С
Диапазон рабочих температур: обогрев, °С
Вес нетто, внутренний блок (кг)
Вес нетто, наружный блок (кг)
Вес брутто, внутренний блок (кг)
Вес брутто, наружный блок (кг)
Размеры прибора, внутренний блок (мм)
Размеры прибора, наружный блок (мм)
Размеры в упаковке, внутренний блок (мм)
Размеры в упаковке, наружный блок (мм)
H-ALC3-24H/I
H-ALC3-24H/O
Внутренний блок
Наружный блок
H-ALC3-18H/I
H-ALC3-18H/O
18000 (5,30)
20000 (5,90)
1712
1793
220-240~/50
7,78/8,55
1300/1050/900
-
41/38/34
49/55
R410А
I class
43,2
B/C
IPX0
IP24
25
1/4+1/2
15
1830
+21~+43
-15~+30
20,0
42,0
23,0
47,0
1055×675×235
780×605×290
1131x753x313
883×412×653
24000 (7,20)
26500 (7,90)
2230
2355
220-240~/50
10,14/11,70
1400/1200/1000
-
43/41/37
54/58
R410А
I class
57,6
A/B
IPX0
IP24
30
3/8+5/8
15
2100
+21~+43
-15~+30
27,0
54,0
31,0
59,0
1055×675×235
900×650×310
1131x753x313
1015×720×425

15.
Электрический кондиционер воздуха. Сплит-система
RU
H-ALC3-36H/I
H-ALC3-36H/O
H-ALC3-48H/I
H-ALC3-48H/O
H-ALC3-60H/I
H-ALC3-60H/O
48000 (14,00)
53000 (16,00)
4551
4432
380-420~/50
9,30/9,50
2300/1900/1700
-
45/43/41
57/60
R410А
I class
115,2
B/A
IPX0
IP24
50
3/8+3/4
30
3800
+21~+43
-15~+30
37,0
103,0
43,0
113,0
1635x675x235
1250×940×340
1711x753x313
1365×1030×430
36000 (10,55)
40000 (12,00)
3578
3468
380-420~/50
7,80/7,20
1800/1600/1350
-
45/43/41
55/58
R410А
I class
86,4
C/C
IPX0
IP24
30
3/8+3/4
20
2600
+21~+43
-15~+30
37,0
79,0
43,0
87,0
1275×675×235
900×805×360
1351x753x313
1031×925×447
60000 (17,00)
65500 (19,00)
6000
5523
380-420~/50
12,90/13,30
2300/1900/1700
-
47/44/43
57/60
R410А
I class
144,0
C/B
IPX0
IP24
50
3/8+3/4
30
4600
+21~+43
-15~+30
37,0
108,0
43,0
118,0
1635x675x235
1250×940×340
1711x753x313
1365×1030×430

16. Электрический кондиционер воздуха. Сплит-система
RU
Рис. 1
4. ОПИСАНИЕ ПРИБОРА
4
23
8
6
9
10
7
5
1
Кондиционер состоит из внутреннего и наружного блоков, соединенных трубопроводами.
Управление кондиционером осуществляется с пульта дистанционного управления или с
панели управления внутреннего блока.
1 Блок кондиционера для внутренней установки в помещении.
2. ПДУ.
3. Панель управления и индикации.
4. Жалюзи (направляющие заслонки) для раздачи обработанного воздуха.
5. Воздухозаборная решетка внутреннего блока.
6. Трубка для отвода конденсата.
7. Медная трубка газа (фреона).
8. Блок кондиционера для наружной установки вне помещения
9. Воздуховыпускная решетка наружного блока.
10. Воздухозаборные решетки наружного блока.

17.
Электрический кондиционер воздуха. Сплит-система
RU
Рис. 2. Описание панели управления внутреннего блока
5. КОМПЛЕКТ ПОСТАВКИ
В комплектацию кондиционера воздуха (сплит-системы) входит:
Блок кондиционера для внутренней установки - 1 шт.
Панель для внутреннего блока (комплектующие) - 1 шт.
Блок кондиционера для наружной установки - 1 шт.
Пульт дистанционного управления - 1 шт.
Элементы питания для пульта ДУ - 2 шт.
Руководство по эксплуатации - 1 шт.
6. УПРАВЛЕНИЕ ПРИБОРОМ
Управление кондиционером осуществляется с пульта дистанционного управления или с
панели управления внутреннего блока.
Если пульт дистанционного управления утерян или его нельзя использовать в данный
момент, вы можете использовать кнопку управления кондиционером «on/o», которая
находится на панели внутреннего блока.
Панель управления и индикации Вашего кондиционера может визуально отличаться от
приведенного схематичного изображения. Функции при этом останутся прежними.
Ручное управление применяется, если пульт ДУ утерян, вышел из строя, или разрядились
элементы питания.
RUN
DEFROST
TIMER
FAULT
Индикатор
работы
Символьный
индикатор
Индикатор
разморозки/
предв. нагрева
Индикатор
аварии
Индикатор
таймера Вкл./Выкл.
Зуммер

18. Электрический кондиционер воздуха. Сплит-система
RU
Рис. 3
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
1
7
2
9
6
5
8
3
11
10
4
4
FAN SWING
HEALTH OPTION
SUPER SLEEP
TIMER ECO
MODE
Индикация на дисплее пульта
управления соответствует
выбранным режимам.
1. Кнопка «ON/OFF» (Power). С помощью данной
кнопки можно включить или выключить
кондиционер.
2. Кнопка выбора режимов работы «MODE».
С помощью данной кнопки можно выбрать
необходимый режим работы: Автоматический,
Охлаждение, Осушение, Обогрев, Вентиляция.
3. Кнопка «SLEEP». С помощью данной кнопки
можно включать и выключать ночной режим
работы. В данном режиме, скорость вращения
вентилятора будет низкой.
4. Кнопка «SWING». С помощью данной кнопки
можно регулировать положение воздуховы-
пускных жалюзи и направлять обработанный
воздух вниз -вверх
5. Кнопка «HEALTH». С помощью данной кнопки
можно включать и выключать функцию иони-
зации воздуха. (В данной модели функция не
предусмотрена).
6. Кнопка «SUPER». С помощью данной кнопки
можно включить или выключить функцию ин-
тенсивный режим. При переключении режимов,
либо при увеличении / уменьшении скорости
вращения вентилятора, функция автоматиче-
ски отключается.
7. Кнопка «TIMER». С помощью данной кнопки
можно устанавливать время включения
кондиционера по таймеру (устанавливайте
необходимое время, нажимая кнопки «SET»,
«MODE», «SPEED» или саму кнопку «TIMER»).
Прибор автоматически включится через задан-
ный отрезок времени.
8. Кнопка «INDICATORS LIGHT». С помощью
данной кнопки можно отключить подсвет-
ку дисплея внутреннего блока. С помощью
повторного нажатия кнопки, можно включить
подсветку дисплея (при наличии).
9. Кнопка «INCREASE THE TEMPERATURE». С
помощью данной кнопки можно управлять
температурой.
10. Кнопка «ECO».
11. Кнопка «OPTION». Данная опция не предусмо-
трена для модели кондиционера H-ALC2.

19.
Электрический кондиционер воздуха. Сплит-система
RU
Рис. 4
ДИСПЛЕЙ ПУЛЬТА ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
а) Индикатор температуры
b) Индикатора работы таймера
с) Индикаторы operation indicator functions
d) Индикатор работы охлаждения
e) Индикатор работы осушения
f) Индикатор работы вентиляции
j) Индикатор работы отопления
h) Индикатор работы скоростей
* использование тех или иных индикаторов
зависит от модели и серии.
** дизайн символов индикаторов может
отличаться, в зависимости от модели и серии.
a
d
h
e
f
j
bc
FAN SWING
HEALTH OPTION
SUPER SLEEP
TIMER ECO
MODE
6. РАБОТА С ПУЛЬТОМ ДУ
Установка и замена элементов питания: установить два щелочных элемента питания типа
LR03, согласно указанной полярности на пульте ДУ.
Во избежание нарушений работы пульта ДУ не вставляйте в него использованные
элементы питания или элементы питания разных типов.
Если кондиционер не эксплуатируется в течение длительного времени, извлеките
батарейки из пульта ДУ. Иначе электролит может потечь и повредить пульт.
При нормальной эксплуатации кондиционера средний срок службы элементов питания
составляет полгода.
Заменяйте элементы питания, если прием команды не подтверждается звуковым сигналом,
или на дисплее исчез значок передачи команд.
Подавая команды с пульта дистанционного управления, направляйте ИК-излучатель
на приемник сигналов ДУ, расположенный на внутреннем блоке. Держите пульт ДУ на
расстоянии не более 8 м от внутреннего блока.
Пульт ДУ не будет работать, если между ним и внутренним блоком расположены шторы,
двери или другие предметы. Не допускайте попадания на пульт воды и не подвергайте его
воздействию прямых солнечных лучей и источников тепла.
7. РЕЖИМЫ РАБОТЫ
ОХЛАЖДЕНИЕ, ОБОГРЕВ и ВЕНТИЛЯЦИЯ (COOL, HEAT, FAN)
1. Включите кондиционер, нажав кнопку “ON/OFF”.
2. Нажимая кнопку “MODE”, выберите режим ОХЛАЖДЕНИЯ (COOL), ОБОГРЕВА (HEAT) или
ВЕНТИЛЯЦИИ (FAN) вручную.
3. Нажимая кнопки “TEMP” (вверх-вниз), задайте желаемую температуру воздуха в
помещении (кроме режима ВЕНТИЛЯЦИИ).
4. Нажимая кнопку “FAN” на пульте ДУ, выберите скорость вращения вентилятора:
АВТОМАТИЧЕСКАЯ, НИЗКАЯ, СРЕДНЯЯ,ВЫСОКАЯ, кондиционер начнет работать в
соответствие с выбранной настройкой.
5. Для отключения кондиционера снова нажмите кнопку “ON/OFF”.
В режиме ВЕНТИЛЯЦИЯ температура воздуха в помещении не
задается.

20. Электрический кондиционер воздуха. Сплит-система
RU
ОСУШЕНИЕ (DRY)
Включите кондиционер, нажав кнопку “ON/OFF”. Нажимая кнопку “MODE”, выберите
режим ОСУШЕНИЕ (DRY). Кондиционер начинает работу в данном режиме. Для отключения
кондиционера снова нажмите кнопку “ON/OFF”.
При снижении температуры в помещении до 10 градусов кондиционер автоматически
отключится и возобновит работу после повышения температуры до 12 градусов
Режим работы по таймеру (TIMER)
Порядок настройки таймера:
1. Нажмите кнопку Timer ON для активации таймера включения. Каждое нажатие этой
кнопки увеличивает время срабатывания на 30 минут от 0 до 10 часов и на 1 час от 10 до
24 часов. Через заданный промежуток времени кондиционер вкючится автоматически.
2. Нажмите кнопку Timer OFF для активации таймера выключения. Каждое нажатие этой
кнопки увеличивает время срабатывания на 30 минут от 0 до 10 часов и на 1 час от 10 до
24 часов. Через заданный промежуток времени кондиционер выкючится автоматически.
Ночной режим работы “SLEEP”
При нажатии данной клавиши в режиме охлаждения - повышает температуру относительно
установленной на один градус в час в течении двух часов, а в режиме обогрева понижает
температуру относительно установленной на два градуса в час в течении двух часов. Через
7 часов работы в этом режиме, кондиционер отключится.
При отключении электроэнергии, режим сна автоматически отключается.
Регулирование направления потока обработанного воздуха.
Регулируя положение направляющих заслонок (жалюзи), задайте направление потока
обработанного воздуха, обеспечивающее равномерное распределение температуры и
наиболее комфортные условия в помещении. Для изменения положения направляющих
заслонок используйте кнопку “SWING”.
