i-box PI00673 User manual

RETRO TURNTABLE
User Guide
www.iboxstyle.com/support
TIMELESS COLLECTION

Contents
Page Contents..........................................................................................................................................Page
Box contents .......................................................................................................................................................... 2
Introduction ........................................................................................................................................................... 2
Features ................................................................................................................................................................. 2
Parts and controls ................................................................................................................................................. 3
Setting up and operating your turntable ............................................................................................................ 4
Playing a CD........................................................................................................................................................... 5
Playing a Cassette ................................................................................................................................................. 5
Listening to FM Radio ............................................................................................................................................. 5
Bluetooth playback................................................................................................................................................ 6
Playback from USB memory stick and SD card .................................................................................................... 6
Encoding and Recording to a USB memory stick or SD card.............................................................................. 6
Playback from the AUX socket............................................................................................................................... 6
Playing music using the Line Output sockets....................................................................................................... 6
Troubleshooting ..................................................................................................................................................... 7
Specications ........................................................................................................................................................ 7
Warnings and advice
Do not place naked ame sources,such as lighted candles on or near the turntable.
Keep away from dripping or splashed liquids do not place drinks on the unit.
The unit should not be exposed to direct sunlight,very high or low temperatures, moisture,strong magnetic
elds high frequencies and dusty environments.
Always leave sufcient space around the unit for ventilation.
Do not use abrasives, benzene,thinner or other solvents to clean the unit.To clean,wipe with a clean soft
cloth. Follow the advice on the care and use of vinyl discs, CDs and cassettes in this User Guide
Never attempt to insert wires, pins or other such objects into the vents or opening of the unit.
Do not disassemble or modify the unit, there are no user serviceable parts apart from the stylus which
should be replaced when worn.
If the turntable is damaged or malfunctions do not use. Consult a qualied service engineer.
When removing the power plug from the wall outlet,always pull directly on the plug. Do not pull the cord.
Always use the power adaptor suppled if you need to replace it make sure the replacement has the same
power rating.
Do not move the unit while a record is playing or the pick up arm is unsecured.
Disposal of your old appliance:
All electrical and electronic products should be disposed of separately from household waste at
an appropriate recycling point/centre.For more detailed information about disposal of your old
appliance, please contact your local authority or the shop where you purchased the product.
Box contents
1x Turntable, 1x 9V Plug-in Mains Power Adaptor,1x User Guide
Introduction
Your retro turntable does much,much more than play your vinyl.It will also play most forms of audio media
past and present and play FM radio stations. In addition it can be used to encode your traditional music
media (vinyl records, cassette tapes or CDs) and the AUX input into digital format and record it onto a USB
device or SD card as MP3 le(s).You can also playback music from external devices like your smartphone via
Bluetooth™ or the AUX socket.
Features
- 3 Speed turntable
- FM Radio
- CD Player
- Compact cassette player
- SD Card,USB device playback and record
- Bluetooth function for portable device playback
- AUX-IN for external audio devices
- Phono/RCA line out for connections to Hi-Fi or Speakers
- Headphone socket
2
EN Retro Turntable | User Guide
EN Retro Turntable | User Guide

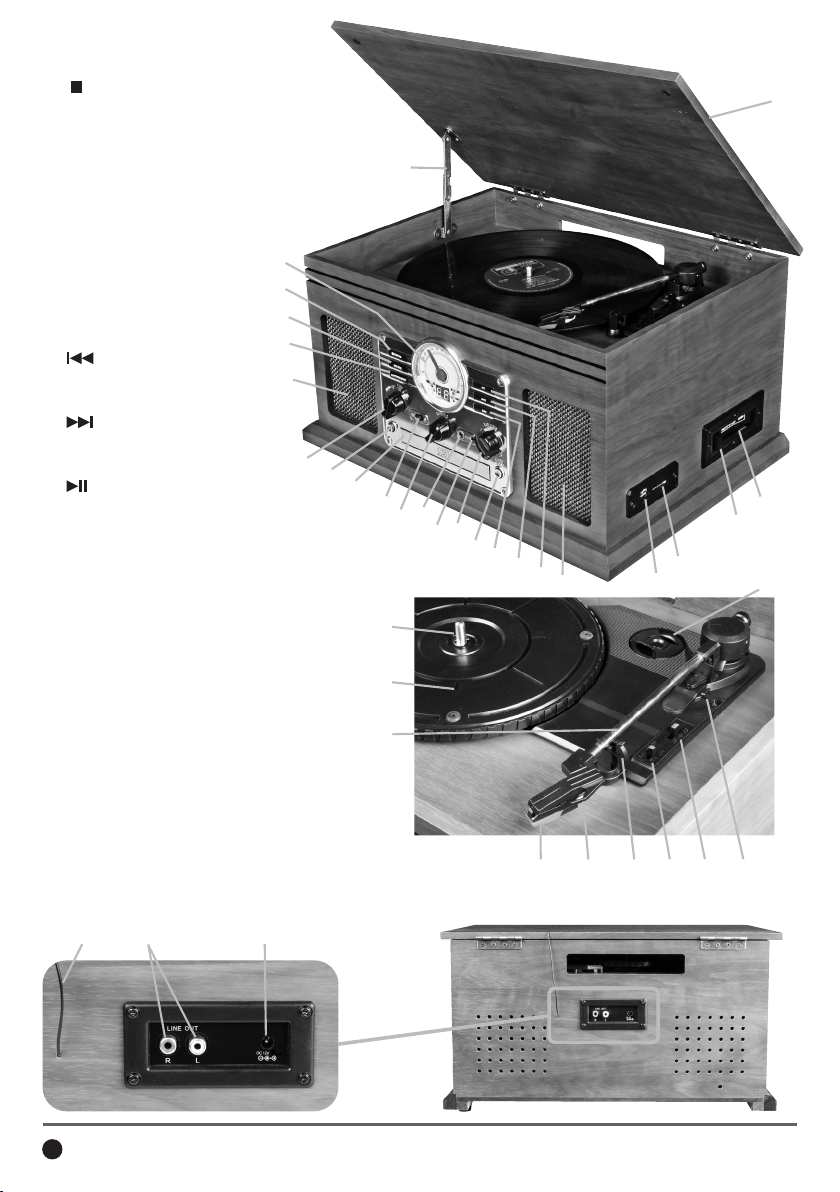

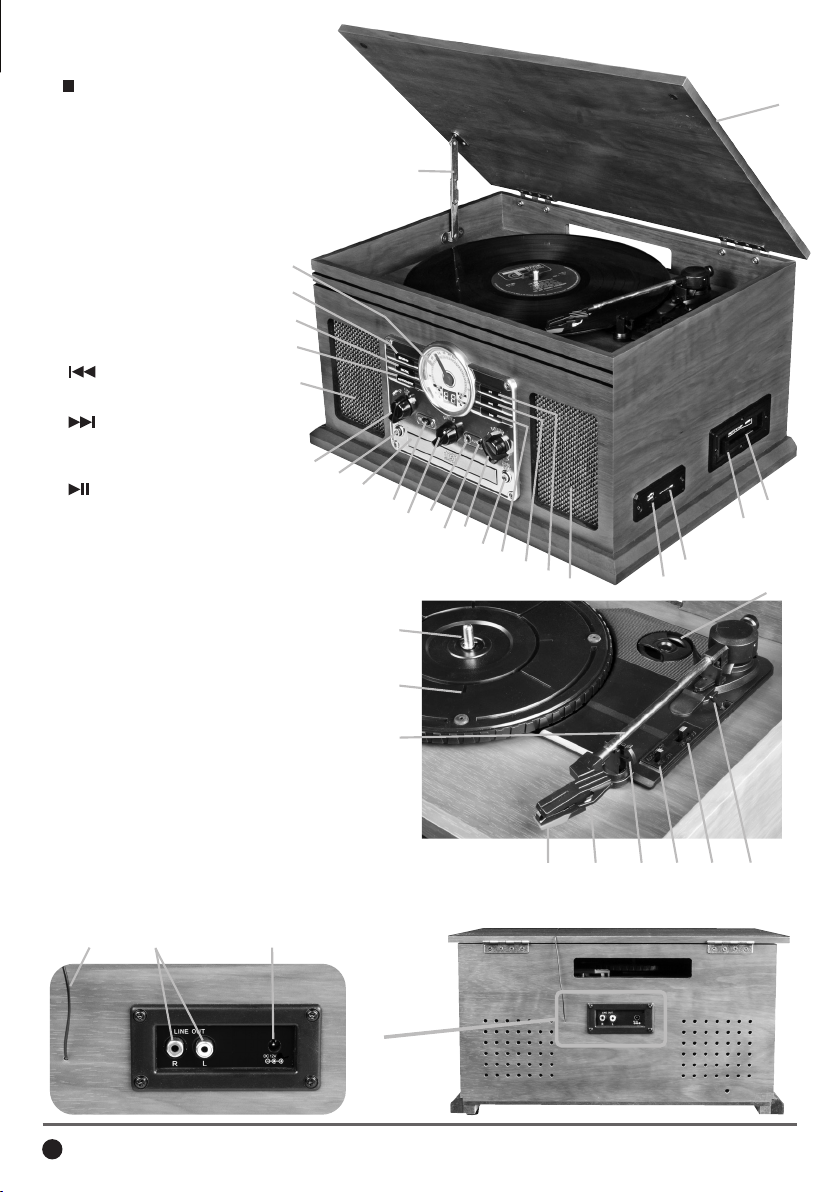

1. Display panel
2. : Stop playback/recording in CD/USB/SD
modes, USB/SD: switch to USB or SD card modes
3. Record/Delete
4. Repeat/Program
5. Speakers (Stereo)
6. Function Knob: Rotate the knob to select
PHONO, CD,TAPE/AUX, or RADIO/BT.
7. Power Button
8. Tiroir du CD
9. Mode Switch: Select FM
or Bluetooth mode
10. Radio Tuner Knob
11. Headphone Socket
12. 3.5mm AUX Input
13.Volume Knob
14. Open/Close CD Tray
15. Press to select
previous track or press
and hold to fast reverse
16. Press to select next track
or press and hold to fast
forward in CD/USB/SD modes
17. Play/Pause: CD/USB/SD
Play LED indicates CD playback
18. USB Port
19. SD Card Slot
20. Tape Control Button:
Eject/Fast Forward cassette
21. Cassette Holder
22. Turntable Lid
23. Lid Strut
3
EN Retro Turntable | User Guide
Parts and controls
1
2
3
4
5
1111111111111111
6
22
21
20
19
18
5
17
16
15
14
13
12
11
10
9
8
7
23
Turntable parts
24. Spindle
25. Turntable Platter
26. Tone Arm
27. Cartridge with Stylus
28. Tone Arm Handle
29. Tone Arm Clip
30. Auto Stop Switch,ON/OFF
31. Speed Selector
32. Tone Arm Lever: Use this lever
to lift the tone arm
33. 45 RPM Spindle Adaptor
24
25
33
26
27 28 29 30 31 32
34 35 36
Aerial and connections
34. FM Aerial
35. Left and Right Audio Line Out Sockets
36. DC Power In Socket for power adaptor Back View

1. Remove the unit from all packaging
2. Ensure the unit is on a solid level surface, away
from sources of heat, sunlight, etc.
3. Gently lift the lid all the way open, pull the lower
arm of the lid strut (23) straight and lower the lid
until the latch engages (to close the lid lift the lid
all the way open push the lower arm backwards to
unlatch the strut).
4. Remove all tape holding parts of the turntable in
position.
5. Plug the jack plug from the power adaptor into
the DC IN socket (36) on the back of the
turntable housing then plug the power adaptor
into a three pin mains socket and switch the
socket on.
6. Remove the protective Stylus Guard from the tone
arm cartridge by gently pulling it forwards.
7. Press the power button On (7),adjust the volume
(13) to a low/mid level.
8. Turn the Function knob (6) to the PHONO position.
9. Carefully place a record/disc on the platter/
turntable (25).
10. Select the correct speed for the disc you want to
play (31).
11. Release the tone arm clip (29).
12. Lift the tone arm using the tone arm lever (32)
and place the stylus at the start of the record,
gently lower the tone arm.
13. Turn the volume control knob (13) clockwise to
increase the volume or anti-clockwise to reduce
the volume.
14. If the Auto Stop Switch (30) is turned to ON, the
record will stop playing automatically when the
record nishes playing. If it is set to OFF, the record
will not stop automatically.
15. When the record is nished, lift the Tone Arm Lever
to raise the tone arm and gently move it back to
its rest position and lower the tone arm.
16. When you have nished playing records, engage
the Tone Arm Clip (29) to protect it from
accidental movement.Turn the Power knob to
switch the unit OFF.Unplug it from the power
supply if it is not going to be used for a while.
PLEASE NOTE: If your record stops playing before the
last track nishes, set the Auto Stop Switch (30) to OFF.
Your record will now play to the end,but you will have
to stop the turntable rotation manually.
4
EN Retro Turntable | User Guide
ALocating pins
(inside)
C B Locating pins
(inside)
Replacement stylus
(not supplied)
Stylus
Guard
Removing the stylus from the cartridge
1. Place a screwdriver between the top of the red
stylus shell and the black holder and push
downwards in the direction “A”as shown above left
2. Remove the stylus shell by pulling it forwards and
pushing downwards.
Replacing the stylus with a replacement
(not supplied)
1. Hold the tip of the stylus shell and insert it by
pushing in direction “B” as above
2. Push the stylus shell upwards in the direction“C”
until it locks into position.
Setting up and operating your turntable
Care of vinyl records
• Do not touch the record’s grooves. Only touch the
record’s edges or labels and make sure that your
hands are clean.
• Keep your records away from dust and store in a
dry, cool place.
• Keep your records in sleeves when not in use to
avoid dust and prevent scratches.
• Store records upright. Records stored horizontally will
bend and warp.
• Do not store records in the trunk of a car.
• Store records in an area with a stable temperature
and low humidity.
• To clean, gently wipe the surface in a circular
motion using a soft anti-static Cloth.
Replacing the stylus

5
EN Retro Turntable | User Guide
Your Turntable is compatible with conventional pre-
recorded audio CD’s and properly nalized CD-R and
CD-RW discs.
1. Turn the unit ON by pressing the Power button.
2. Set the Function Knob (6) (PHONO/CD/AUX/
FM/BT) to CD.
3. “ CD” will ash for a few seconds in the LED display.
When no disc is loaded “no”will appear on the
display screen. Press the OPEN/CLOSE button (14)
to open the CD tray.
4. Place a disc on the tray with the printed label
facing up. Do not place more than one disc in the
tray at a time.The disc must be placed in the
centre of the disc tray. If the disc is not properly
inserted, it may not be possible to get the disc out
once the tray has closed.
5. Press the OPEN/CLOSE button (14) to close the tray.
Do not force the tray when it is opening and closing.
6. The total number of tracks will appear on the
display screen.
7. The system will start playback automatically after
several seconds,or press the button (17) to start
playback. Disc playback starts from the rst track,
the PLAY indicator will illuminate and the track
number will display on the LED display screen.
8. Turn the Volume Knob (13) to adjust the volume.
9. To Pause playback press the button (17) the
track number will blink on the display screen
press again to resume playback.
10. Press the /USB/SD button (2) to stop playback.
11. During playback, press the NEXT/PREVIOUS /
buttons (16/15) to skip forwards or backwards
to another track.
12. In STOP mode, press the / buttons to nd
a track. Press the button (17) within 5 seconds
to start playback of the selected track.
13. During playback, hold down the / buttons
to search through a track.
14. During playback, press the REPEAT Button (4)
once to repeat a single track.The‘REP’ LED indica
tor light will ash (a dot between the track digits),
press the REPEAT Button again to repeat all tracks.
The ‘REP’LED indicator light will stay lit.
Program Function
1. In STOP mode, press the PROGRAM (4) Button.
The display will show a ashing“01”. Press /
(16/15) to select a track and press the PROGRAM
(4) button again to save the track. Press /
to select another track and press the PROGRAM
button again.Repeat this step to continue saving
tracks.To play back the programmed tracks, press
the (17 ) button.
2. To erase the programmed track, press the /USB/
SD button twice.
Stand-by function
When your system is in PHONO,CD, USB,SD,AUX,BT
or Cassette mode and has not played audio for 15
minutes it will move to standby mode. Press the
(17 ) button,to restart.
Playing a CD (compact disc)
1. Turn ON the unit and adjust the volume to a low/
mid level.
2. Turn the Function Knob (6) to TAPE AUX and the
LED display will show“tP”
3. Insert a prerecorded tape into the cassette slot
with the tape side to the right. Push in gently,the
tape will slide into place and begin playing
automatically.
PLEASE NOTE: One end of the cassete will r
emain visible.
4. To fast forward the cassette tape, press the Tape
Control Button* (20) halfway down while the
cassette is playing.
*PLEASE NOTE: When pressing the Tape Control
Button* (20) it’s a good idea to hold the turntable
unit in position to prevent it moving.
5. To resume normal playback, release the Tape
Control Button (20).
6. To stop playback, push the Tape Control
Button*(20) fully in.Playback will stop and the
cassette will be eject.
Head Maintenance
The head and tape path should be cleaned and
demagnetized on a regular basis. Use a
cassette tape head cleaner and demagnetiser. For
special details on the proper use of these items, read
each product’s User Guide.
Playing a Cassette
1. Turn ON the unit (7) and adjust the volume to a
low/mid level.
2. Turn the Function Knob (6) to the RADIO position.
3. Extend/move the FM Aerial (34) to obtain the best
reception.
4. Slide the FM/BT switch to FM
5. Turn the Radio Tuner Knob (10) to nd a desired
radio station
Listening to FM Radio

6
EN Retro Turntable | User Guide
To pair a Bluetooth device:
1. Turn the Function Knob (6) to the RADIO position
and slide the FM/BT switch (9) to BT,the Blue BT
indicator LED will ash rapidly,your unit is now ON
and is entering“pairing” mode
2. Position the Bluetooth device within 1m of the
turntable open the Bluetooth menu on your device.
3. Select your turntable system which will appear as
“KD-BT45” on the Bluetooth device list.
4. Once paired,the Blue LED light will stay on.
5. You can now start to play audio via Bluetooth™.
6. If pairing is unsuccessful, turn off the unit rst and
then re-pair following steps 1-4 above.
7. Once you have paired your system with a device,it
will remember the device and pair automatically
when the device’s Bluetooth is activated and in
range.You do not need to re-pair previously
connected devices.
8. To pair to a new device please follow the steps
outlined above.
9. Once the turntable is paired with your device the
music will transmit directly to the turntable.
Initially set your device’s volume to full and the
turntable’s volume to low and start playing
music from your device,adjust the turntable’s
volume to the desired sound level.
Playback from Bluetooth™ devices (phone, tablet or MP3 player)
1. Turn ON the unit and adjust the volume to a low/
mid level.
2. Insert a USB device (max 32Gb) into the USB port,
making sure it is fully inserted.Alternatively insert
an SD card (max 32Gb) into the SD card slot,
making sure it is inserted straight with the
contacts facing downwards.
3. Turn the Function Knob to the CD position.
4. To play music from the USB drive, long press the /
USB/SD button until“Ud” ashes on the display,
release the button and audio playback will start
automatically.
5. To play music from an SD card, long press the
/USB/SD button a second time until“Sd” ashes
on the display,release the button and audio
playback will start automatically.
6. To pause playback,press the (17) button once,
press again to continue.
7. To play the next/previous track, press /
once or hold down continuously to skip through
next/previous tracks.
8. To delete a le on your media storage device,while
in playback mode,press and hold the REC/DEL
Button (3) until“dL” appears in the display.Then
press REC/DEL (3) again, the le will be deleted
and “nF” will appear in the display.
9. To stop playback of the music track, press the
/USB/SD button.
Playback from USB memory stick or SD card
To record from vinyl records,cassette tapes, CDs or
the AUX input:
1. Insert a storage device (USB or SD card) into
the relevant slot.
2. Get your traditional music media ready for
playback: Either place a record on the turntable,
insert a cassette tape into the cassette slot,insert a
CD into the CD tray or cue media on the
equipment connected to the AUX socket (12).
3. Set the function switch to the appropriate function:
PHONO, CD or TAPE/AUX.
PLEASE NOTE: If you are recording from cassette,
make sure an AUX IN cable is not connected to the
AUX socket (12).
4. Press the REC Button (3) to start recording.
The “REC”LED will illuminate.A few seconds later
the “REC” LED will start ashing, start playing the
music you want to record.
5. Press the /USB/SD button to stop recording.
The tracks will be saved directly onto your USB
stick or SD card as MP3 les.
PLEASE NOTE:
• The recording volume level can be adjusted with
the Volume Knob (13).
• The recording speed is 1:1. Recording will take as
long as the media takes to play normally.
• The preset recording format is MP3.
Encoding and recording to a USB memory stick or SD card
1. Press the Power Button to turn the system ON, set
the Function Knob (6) to TAPE/AUX.
2. Connect one end of a 3.5mm AUX-IN cable (not
supplied) into the 3.5mm AUX Input (12) on
the front panel of the unit and the other end to
your audio device’s (phone, tablet, MP3 player
etc.) headphone/line output.
3. Press PLAY on the external audio source.
Playback from AUX socket
You can output music from your turntable system to
external speakers or to an amplier using the stereo
line out phono/RCA sockets (35) on the back of the
turntable housing (phono connecting cable not
supplied).Turn the turntable volume (13) down to 0,
set the function switch to the appropriate function:
PHONO, CD,TAPE/AUX or RADIO and play the record,
CD, tape, radio station Bluetooth™ track. Use the
amplier’s, speaker’s volume controls to adjust
volume.
Playing Music Using the Line Output Sockets

7
EN Retro Turntable | User Guide
Problem Solution
Unit will not power on Make sure that the unit’s power cord is connected to an appropriate
electrical outlet and the wall socket is switched on
There is no sound Rotate the power/volume knob clockwise to increase the volume
The cassette tape will not play Make sure the function knob is set to TAPE AUX
Make sure it is properly inserted
Vinyl record will not play Make sure the function knob is set to PHONO
Check you have removed the stylus guard
Vinyl sounds strange Make sure you have selected the right speed (331 /3, 45 or 78 rpm).
Nothing plays via the AUX IN
connection
Make sure the cable is securely connected and check the volume on you
external device
Make sure the function knob is set to TAPE AUX
USB stick or SD card
won’t play
Check the function knob is set to CD
Make sure the memory device is properly inserted in the USB port/SD card slot
Check le format is MP3,device/card format is FAT32 and capacity is not
more than 32Gb
Troubleshooting
Specications
Power USB & SD Card
Power input 9V𝌂1.3A Maximum capacity 32GB
Power consumption 16W File system playback FAT32
Dimensions 460 x 335 x 245mm Playback le format MP3
Amplier & Speaker Recording le format MP3
Output power 2 x 5W Record Player
Frequency response 60-20,000Hz Cartridge type Ceramic stereo cartridge
Speaker impedance 4Ω Speed 331 /3, 45, 78 rpm
S/N ratio 35dB
Tuner
FM frequency range 88 -108MHz
Bluetooth Version 2.1+EDR
Updates to Firmware and/or hardware components
are made regularly.Therefore some of the instructions,
specications and pictures in this documentation
may differ slightly from your particular situation.
All items described in this guide are for illustration
purposes only and may not apply to your particular
situation. No legal right or entitlements may be
obtained from the description made in this manual.
Disclaimer
Hereby, Philex Electronic Ltd. declares that the radio
equipment: model PI00673 & PI00727 Retro Turntable
for radio broadcast reception in domestic premises
is in compliance with the Radio Equipment Directive
2014/53/EU.
The full text of the EU declaration of conformity is
available at the following internet address: www.
iboxstyle.com/doc
Declaration of Conformity
If you experience problems setting using your
turntable system, please visit our technical website at
www.iboxstyle.com/support to send us a message
Technical Support

Inhalt
Seiteninhalt ............................................................................................................................. Seiten
Warnhinweise und Empfehlungen........................................................................................................................ 8
Packungsinhalt....................................................................................................................................................... 8
Einführung .............................................................................................................................................................. 8
Funktionen.............................................................................................................................................................. 8
Bestandteile und Bedienelemente........................................................................................................................ 9
Inbetriebnahme und Bedienung des Plattenspielers .........................................................................................10
Abspielen einer CD ...............................................................................................................................................11
Abspielen einer Kassette.......................................................................................................................................11
FM Radio hören .....................................................................................................................................................11
Bluetooth-Wiedergabe..........................................................................................................................................12
Wiedergabe von USB-Stick und SD-Karte .............................................................................................................12
Kodierung und Aufnahme auf einen USB-Stick oder eine SD-Karte...................................................................12
Wiedergabe von externen Geräten (über den AUX-Eingang)...........................................................................13
Musikwiedergabe über externe Ausgangsgeräte (über die Line Output-Anschlüsse)....................................13
Fehlersuche ...........................................................................................................................................................13
Spezikationen.......................................................................................................................................................14
Warnungen und Ratschläge
1. Platzieren Sie das Plattenspieler nicht in der Nähe von offenen Flammen,wie brennenden Kerzen usw.
2. Halten Sie es fern von tropfenden oder spritzenden Flüssigkeiten.
3. Das Gerät sollte nicht direktem Sonnenlicht,sehr hohen oder tiefen Temperaturen, starken Magnetfeldern,
hohen Frequenzen oder staubigen Umgebungen ausgesetzt werden.
4. Verwenden Sie keine Schleifmittel, Benzin,Verdünner oder andere Lösungsmittel zur Reinigung des Geräts.
Reinigen Sie dieses Gerät mit einem weichen, sauberen Tuch,das mit etwas milder Reinigungslösung
angefeuchtet wurde.
5. Versuchen Sie niemals, Drähte, Stifte oder ähnliche Objekte in Öffnungen des Geräts einzuschieben.
6. Zerlegen oder modizieren Sie das Plattenspieler nicht. Es enthält keine vom Benutzer wartbaren Teile.
7. Verwenden Sie das Plattenspieler nicht,wenn es beschädigt ist oder nicht richtig funktioniert. Rufen Sie einen
qualizierten Servicetechniker.
Korrekte Entsorgung von Altgeräten:
Alle elektrischen und elektronischen Geräte, sowie Batterien, sollten getrennt von Haushaltsmüll bei
einer angemessenen Recyclingstelle/einem angemessenen Recyclingzentrum entsorgt werden.
Für weitere Informationen wenden Sie sich bitte an Ihre lokale Behörde.
Packungsinhalt
1x Plattenspieler, 1x 9 V-Netzadapter, 1x Bedienungsanleitung
Einführung
Ihr Retro-Plattenspieler kann noch viel, viel mehr als Schallplatten abspielen!
Diese Musikanlage ermöglicht auch die Wiedergabe der meisten Arten von modernen oder älteren Audiome-
dien und das Hören von FM-Radiosendern.
Außerdem kann das Gerät zur Kodierung von konventionellen Audiomedien (wie Schallplatten, Kassetten oder
CDs) und Musik von externen Geräten (mittels Anschluss über den AUX-Eingang) in Digitalformat und deren
Aufnahme als MP3-Datei(en) auf einen USB-Datenträger oder eine SD-Karte verwendet werden. Es ermöglicht
auch die Wiedergabe von Musik von externen Geräten wie einem Smartphone
über Bluetooth™ oder die Wiedergabe über externe Ausgabegeräte, die an die AUX-Anschlussbuchse ang-
eschlossen werden können.
Funktionen
--Plattenspieler mit 3 Drehzahlen
- FM Radio
- CD-Player
- Kassettenspieler
- SD-Karten- / USB-Gerät-Wiedergabe und -Aufnahme
- Bluetooth-Funktion für die Wiedergabe von Mobilgeräten
- AUX-Eingang für externe Audiogeräte
- Phono-/RCA-Ausgang für den Anschluss an HiFi-Geräte oder Lautsprecher
- Kopfhöreranschlussbuchse
8
DE Retro-Plattenspieler | Benutzerhandbuch
DE Retro-Plattenspieler | Benutzerhandbuch

1. Anzeigefeld
2. : Wiedergabe-/Aufnahme-Stopp in CD-/
USB-/SD-Modus, USB-/SD-Umschalter für USB-
oder SD-Karten-Modus
3. Aufnehmen/Löschen
4. Wiederholen/Programmieren
5. Lautsprecher (Stereo)
6. Funktionsschalter: Schalter drehen zur Auswahl von
PHONO, CD,TAPE/AUX (Kassette) oder RADIO/BT.
7. Ein-/Aus-Schalter
8. CD-Laufwerk
9. Modus-Umschalttaste: Auswahl
von FM oder Bluetooth-Modus
10. Radiofrequenzregler
11. Kopfhöreranschlussbuchse
12.AUX-Eingang, 3,5 mm
13. Lautstärkeregler
14. CD-Laufwerk öffnen/schließen
15. Drücken zur Auswahl des
vorherigen Titels oder gedrückt
halten zum Schnellrücklauf
16. Drücken zur Auswahl des 1
nächsten Titels oder gedrückt
haltenfür den Schnellvorlauf im
CD-/USB-/SD-Modus
17. Wiedergabe/Pause CD/USB/SD
Wiedergabe-LED zeigt CD-Wiedergabe an
18. USB-Anschluss
19. SD-Kartenschlitz
20. Bandsteuerungstaste: Auswerfen/Schnellvorlauf Kassetten
21. Kassettenhalter
22. Plattenspielerdeckel
23. Deckelstreben
9
DE Retro-Plattenspieler | Benutzerhandbuch
Bestandteile und Bedienelemente
1
2
3
4
5
1111111111111111
6
22
21
20
19
18
5
17
16
15
14
13
12
11
10
9
8
7
23
24
25
33
26
27 28 29 30 31 32
34 35 36
Aerial and connections
34. FM-Antenne
35. Linker und rechter Anschluss für Ausgabegeräte (Audio Line Out)
36. Gleichstrom-Anschluss (für den Netzadapter) Ansicht der Rückseite
Bestandteile des Plattenspielers
24. Spindel
25. Plattenteller
26. Tonarm
27. Tonabnehmer mit Nadel
28. Tonarmgriff
29. Tonarmklammer
30. Autostopp-Regler, EIN/AUS (ON/OFF)
31. Drehzahlwähler
32. Tonarmhebel: Diesen Hebel zum Heben
des Tonarms verwenden
33. 45 RPM-Spindeladapter

1. Das Gerät aus sämtlichen Verpackungen entnehmen
2. Sicherstellen,dass das Gerät auf einer festen,ebenen
Oberäche steht; abseits von Wärmequellen und
direkter Sonneneinstrahlung usw. platzieren.
3. Den Deckel sanft anheben, bis er ganz geöffnet
ist; den unteren Arm der Deckelstrebe (23)
gerade ziehen und den Deckel senken, bis der
Riegel einklinkt (zum Schließen des Deckels den
Deckel ganz nach oben anheben und den
unteren Arm nach hinten drücken, um die Strebe
zu entriegeln).
4. Alle Klebebänder, durch die Bestandteile des
Plattenspielers in Position gehalten werden, entfernen.
5. Den Klinkenstecker des Netzadapters in die
Gleichstrom-Anschlussbuchse (36) an der Rück-
seite des Plattenspielergehäuses einstecken,dann
den Netzadapter an eine Netzsteckdose
anschließen (das Gerät ist mit einem britischen
Normstecker ausgerüstet).
6. Die Nadelschutzabdeckung von dem Tonabnehmer
am Tonarm entfernen,indem Sie sie sanft nach
vorne ziehen.
7. Den Ein-/Aus-Schalter (7) auf die Position ‚Ein‘
(‚On‘) stellen; Lautstärke mit dem Lautstärkeregler
(13) auf niedriges/mittleres Niveau einstellen.
8. Den Funktionsschalter (6) auf die Position PHONO
stellen.
9. Eine Schallplatte sachte auf den Plattenteller (25)
legen.
10. Den Drehzahlwähler (31) auf die für die
Schallplatte korrekte Geschwindigkeit stellen.
11.Die Tonarmklammer (29) lösen.
12. Den Tonarm mit dem Tonarmhebel (32) heben
und die Nadel am Anfang der Schallplatte
ablegen; den Tonarm sachte senken.
13.Den Lautstärkeregler (13) im Uhrzeigersinn drehen
zum Erhöhen der Lautstärke, oder entgegen den
Uhrzeigersinn zum Verringern der Lautstärke.
14.Wenn der Autostopp-Regler (30) aktiviert (auf
Position ON gestellt) ist,hält der Plattenspieler,
wenn die Schallplatte bis zu Ende abgespielt ist,
automatisch an.Wenn er auf OFF gestellt wird,
hält der Plattenspieler nicht automatisch an,
sondern rotiert weiter.
15.Wenn die Schallplatte bis zu Ende abgespielt
ist, den Tonarmhebel anheben, um den Tonarm
zu heben und sanft zurück auf seine Stütze zu
setzen und dann zu senken.
16.Wenn Sie keine Schallplatten mehr abspielen
möchten,die Tonarmklammer (29) wieder
aufstecken, um unbeabsichtigte Bewegungen des
Tonarms zu verhindern.Den Ein-/Aus-Schalter auf
die Position OFF stellen,um das Gerät
auszuschalten.Das Gerät bei längerer
Nichtbenutzung vom Stromnetz trennen.
BITTE BEACHTEN SIE: Wenn der Plattenspieler anhält,
bevor die Schallplatte bis zum Ende abgespielt ist,
sollten Sie den Autostopp-Regler
(30) auf OFF stellen.Dann wird die Schallplatte bis
zum Ende abgespielt, wobei Sie die Rotation des
Plattentellers allerdings manuell stoppen müssen.
10
DE Retro-Plattenspieler | Benutzerhandbuch
AFixierstifte
(Innenseite)
C B Fixierstifte
(Innenseite)
Ersatznadel
(nicht mitgeliefert)
Nadelschutza
bdeckung
Entfernen der Nadel vom Tonabnehmer
1.Einen Schraubenzieher zwischen der Oberseite des
roten Nadelgehäuses und dem schwarzen Halter
ansetzen und in Richtung „A“, wie oben links
abgebildet, herunterdrücken.
2. Das Nadelgehäuse entfernen, indem Sie es nach
vorne ziehen und nach unten drücken.
Austauschen der Nadel durch eine Er-
satznadel (nicht mitgeliefert)
1. Die Spitze des Nadelgehäuses halten und
einfügen, indem Sie es in Richtung „B“,wie oben
abgebildet, drücken.
2. Das Nadelgehäuse in Richtung „C“ nach oben
drücken, bis es einrastet.
Inbetriebnahme und Bedienung des Plattenspielers
Auswechseln der Nadel

11
DE Retro-Plattenspieler | Benutzerhandbuch
Ihr Plattenspieler ist mit herkömmlichen vorauf-
genommenen Audio-CDs und richtig fertiggestellten
CD-R und CD-RW kompatibel.
1. Das Gerät einschalten, indem Sie den Ein-/Aus-
Schalter auf die Position ON stellen.
2. Den Funktionsschalter (6) (PHONO/CD/AUX/ FM/BT)
auf CD stellen.
3. Dann blinkt auf dem LED-Display einige Sekunden
lang die Anzeige „CD“ auf. Wenn keine CD geladen
ist, erscheint auf dem LED-Display die Anzeige „no”.
Zum Öffnen des CD-Laufwerks die Taste OPEN/CLOSE
(ÖFFNEN/SCHLIESSEN) (14) drücken.
4. Eine CD mit dem bedruckten Etikett nach oben in das
Laufwerk einlegen.Nicht mehr als eine CD gleichzeitig
einlegen. Die CD muss in der Mitte des Laufwerks
positioniert werden.Wenn die CD nicht richtig eingel-
egt ist, kann sie das Laufwerk blockieren, wenn es
einmal geschlossen ist, sodass Sie die CD dann
möglicherweise nicht mehr herausnehmen können.
5. Zum Schließen des Laufwerks die Taste OPEN/CLOSE
(ÖFFNEN/SCHLIESSEN) (14) drücken. Das Laufwerk
beim Öffnen und Schließen nicht mit der Hand ziehen
oder schieben.
6. Nach dem Schließen erscheint die Gesamtanzahl der
Titel auf dem LED-Display.
7. Das System beginnt nach mehreren Sekunden
automatisch mit der Wiedergabe, oder drücken
Sie die -Taste (17), um die Wiedergabe zu starten.
Die Wiedergabe beginnt mit dem ersten Titel. Dann
erscheint auf dem LED-Display die PLAY-Anzeige,und
die Titelnummer wird angezeigt.
8. Den Lautstärkeregler (13) zum Einstellen der
Lautstärke drehen.
9. Zum Unterbrechen der Wiedergabe die Pausentaste
(17) drücken; dann blinkt die Titelnummer auf
dem LED-Display. erneut drücken,um die
Wiedergabe fortzusetzen.
10.Die /USB-/SD-Taste (2) drücken, um die
Wiedergabe zu stoppen.
11.Während der Wiedergabe die NÄCHSTER-/
VORHERIGER-Tasten / (16/15) drücken für
den Vor- oder Rücklauf zu einem anderen Titel.
12.Im STOPP-Modus die / -Tasten drücken,
um einen Titel zu nden.Innerhalb von 5 Sekunden
die Taste (17) drücken, um die Wiedergabe
des gewählten Titel zu starten.
13.Während der Wiedergabe die / -Tasten
drücken,um durch einen Titel zu suchen.
14.Während der Wiedergabe die WIEDERHOLUNG-
STASTE (4) einmal drücken,um einen Titel zu
wiederholen. Dann blinkt die ‚REP’-LED-Leuchte
(ein Punkt zwischen den Titelziffern); die
WIEDERHOLUNGSTASTE erneut drücken,um alle
Titel zu wiederholen. Die ‚REP’-LED-Anzeige leuchtet
konstant auf.
Programmierfunktion
1. Im STOPP-Modus die Programmiertaste (PRO-
GRAM) (4) drücken. Dann erscheint auf dem Display
eine blinkende „01“, / (16/15) drücken,um
einen Titel auszuwählen; dann die PROGRAM-Taste
(4) erneut drücken, um den Titel zu speichern. /
drücken, um einen anderen Titel auszuwählen
und die PROGRAM-Taste erneut drücken. Diesen
Schritt zum Speichern beliebig vieler Titel wiederholen.
Zur Wiedergabe der programmierten Titel die (die
-Taste (17 ) drücken.
2. Zum Löschen des programmierten Titels die -/
USB-/SD-Taste zweimal drücken.
Standby-Funktion
Wenn das System auf PHONO-,CD-, USB-, SD-,AUX-,BT-
oder Kassettenmodus eingestellt ist und 15 Minuten
lang keine Musik wiedergegeben hat, geht es in den
Standby-Modus. Die (Taste (17 ) drücken, um neu
zu starten.
Wiedergabe einer CD (Compact-Disc)
1. Das Gerät einschalten (Position ON) und die
Lautstärke auf niedriges/mittleres Niveau einstellen.
2. Den Funktionsschalter (6) auf TAPE AUX stellen;
dann erscheint auf dem LED-Display die Anzeige „tP“.
3. Eine voraufgenommene Kassette mit der
Tonbandseite nach rechts in den Kassettenschlitz
einlegen. Sanft hineindrücken; dann gleitet die
Kassette in Position und die Wiedergabe beginnt
automatisch.
BITTE BEACHTEN SIE: Ein Ende des Tonbands bleibt
sichtbar.
4. Zum Schnellvorlauf der Tonbandkassette die
Bandsteuerungstaste (Tape Control)* (20)
halbwegs herunterdrücken, während die Kassette
abgespielt wird.
*BITTE BEACHTEN SIE: Beim Drücken der Bandsteu-
erungstaste* (20) empfehlen wir,dass Sie das
Gerät festhalten,damit es sich nicht verschiebt.
5. Zum Fortsetzen der normalen Wiedergabe die
Bandsteuerungstaste (20) loslassen.
6. Zum Beenden der Wiedergabe die
Bandsteuerungstaste* (20) ganz hineindrücken.
Tonkopf-Wartung
Der Wiedergabekopf und Tonbandlauf sollten in
regelmäßigen Abständen gereinigt und entmagnet-
isiert werden.Einen Tonbandkopfreiniger und Entmag-
netisierer verwenden. Für spezische Einzelheiten über
die sachgemäße Verwendung dieser Mittel verweisen
wir auf die jeweiligen Bedienungsanleitungen.
Abspielen einer Kassette
1. Das Gerät am Ein-/Aus-Schalter (7) einschalten und die
Lautstärke auf niedriges/mittleres Niveau einstellen.
2. Den Funktionsschalter (6) auf die Position RADIO stellen.
3. Die FM-Antenne (34) ausziehen bzw. so ausrichten,
dass Sie den besten Empfang haben.
4. Den FM-/BT-Schalter auf FM stellen.
5. Den Radiofrequenzregler (10) drehen, um den
gewünschten Radiosender zu nden.
FM Radio hören

12
DE Retro-Plattenspieler | Benutzerhandbuch
Koppeln des Lautsprechers mit Bluetooth-Geräten
(Telefon,Tablet oder MP3-Player)
1. Den Funktionsschalter (6) auf die Position RADIO
stellen und den FM-/BT-Schalter auf BT schieben;
dann blinkt die blaue BT-LED-Lampe in schnellen
Abständen auf. Ihr Gerät ist jetzt eingeschaltet
(‚ON‘) und geht in den „Kopplungsmodus“.
2. Die Musikanlage und das Bluetooth-Gerät nicht
weiter als 1 m voneinander entfernt aufstellen
und die Bluetooth-Funktion an Ihrem Bluetooth-
Gerät aktivieren.
3. Das Plattenspielersystem auswählen; dieses erscheint
auf der Liste der Bluetooth-Geräte als „KD-BT45”.
4. Wenn das Gerät erfolgreich gekoppelt ist, leuchtet
die blaue LED-Lampe konstant weiter.
5. Jetzt können Sie über Bluetooth™ Musik hören.
6. Falls die Kopplung fehlgeschlagen ist,das Gerät
zuerst ausschalten und dann nach den vorstehend
beschriebenen Schritten 1 - 4 erneut koppeln.
7. Wenn das System einmal mit einem Gerät gekoppelt
worden ist, wird es das Gerät speichern und
automatisch verbinden, wenn die Bluetooth-Funktion
des betreffenden Geräts aktiviert ist und das Gerät
innerhalb der Reichweite ist. Bereits verbundene
Geräte brauchen nicht erneut gekoppelt zu werden.
8. Zum Koppeln eines neuen Geräts die vorstehend
beschriebenen Schritte befolgen.
9. Sobald der Plattenspieler mit Ihrem externen Gerät
gekoppelt ist, wird die Musik direkt auf den Plat
tenspieler übertragen. Die Lautstärke des externen
Geräts anfänglich auf maximal einstellen und die
Lautstärke des Plattenspielers auf niedrig einstellen
und die Wiedergabe der Musik von dem externen
Gerät starten; die Lautstärke des Plattenspielers
dann auf das gewünschte Niveau einstellen.
Bluetooth™-Wiedergabe
1. Das Gerät einschalten (Position ON) und die
Lautstärke auf niedriges/mittleres Niveau einstellen.
2. Ein USB-Gerät (max. 32 Gb) an die USB-Buchse
anschließen; sicherstellen,dass das USB-Gerät
ganz eingesteckt ist.Alternativ kann auch eine
SD-Karte (max.32 Gb) in den SD-Kartenschlitz
eingesteckt werden; sicherstellen,dass die SD-Karte
gerade, mit den Kontakten nach unten zeigend,
eingesteckt ist.
3. Den Funktionsschalter auf die Position CD stellen.
4. Zum Abspielen von Musik von dem USB-Laufwerk
die -/USB-/SD-Taste 2 Sekunden lang gedrückt
halten,bis auf dem Display die Anzeige „Ud“
aufblinkt; dann die Taste loslassen und die Tonwied
ergabe setzt automatisch ein.
5. Zum Abspielen von Musik von einer SD-Karte die
-/USB-/SD-Taste ein zweites Mal 2 Sekunden lang
gedrückt halten,bis auf dem Display die Anzeige
„Sd“ aufblinkt; dann die Taste loslassen, und die
Tonwiedergabe setzt automatisch ein.
6. Zum Unterbrechen der Wiedergabe die Taste
(17) einmal drücken; erneut drücken,um die Wie
dergabe fortzusetzen.
7. Zum Abspielen des nächsten/vorherigen Titels die
Taste / einmal drücken oder durchgehend
gedrückt halten,um eine Reihe von nächsten /
vorherigen Titel zu überspringen.
8. Zum Löschen einer Datei von Ihrem mobilen
Datenträger im Wiedergabemodus die REC/DEL-
Taste (3) so lange gedrückt halten bis auf dem
Display die Anzeige „dL“ erscheint. Dann erneut
REC/DEL (3) drücken; dann wird die Datei gelöscht
und auf dem Display erscheint die Anzeige „nF“.
9. Zum Beenden der Wiedergabe des Musiktitels die
-/USB-/SD-Taste drücken.
Wiedergabe von USB-Stick oder SD-Karte
Zur Aufnahme von Schallplatten, Kassetten und CDs
oder von Toninhalten von externen Geräten (die
über den AUX-Eingang an das Plattenspielersystem
angeschlossen werden können):
1. Einen mobilen Datenträger (USB-Stick oder SD-Karte)
in den dafür vorgesehenen Steckplatz einstecken.
2. Die herkömmlichen Musikmedien für die
Wiedergabe einrichten. Entweder eine Schallplatte
auf den Plattenteller legen, eine Kassette in das
Kassettenlaufwerk einlegen,eine CD in das CD-
Laufwerk einlegen oder Toninhalte von einem
an den AUX-Eingang (12) angeschlossenen
externen Gerät aufnehmen.
3. Den Funktionsschalter auf die entsprechende
Funktion stellen: PHONO, CD oder TAPE/AUX.
BITTE BEACHTEN SIE: Bei Aufnahmen von einer Kassette
sicherstellen,sicherstellen,dass ein AUX IN-Kabel nicht
an den AUX-Eingang (12) angeschlossen ist.
4. Die REC-Taste (3) drücken,um die Aufnahme zu
starten.Dann leuchtet die „REC“-LED-Lampe auf.
Wenige Sekunden später blinkt die „REC“-LED-
Lampe in schnellen Abständen auf; jetzt können
Sie beginnen, die Musik abzuspielen, die Sie
aufnehmen möchten.
5. Die -/USB-/SD-Taste drücken, um die Aufnahme
zu stoppen.Die Titel werden direkt als MP3-Dateien
auf Ihrem USB-Stick oder Ihrer SD-Karte gespeichert.
BITTE BEACHTEN SIE:
• Das Lautstärkeniveau der Aufnahme kann mit dem
Lautstärkeregler (13) eingestellt werden.
• Die Aufnahmegeschwindigkeit ist 1:1.
Die Aufnahme dauert eben so lange wie die
normale Musikwiedergabe.
• Das voreingestellte Aufnahmeformat ist MP3.
Kodierung und Aufnahme auf einen USB-Stick oder eine SD-Karte

13
DE Retro-Plattenspieler | Benutzerhandbuch
Mithilfe der Stereo-Ausgänge (Line Out-/Phono-/
RCA-Anschlüsse) an der Rückseite des Plattenspieler-
gehäuses (35) kann über externe Lautsprecher oder
einen Verstärker Musik von dem Plattenspielersystem
wiedergegeben werden (Phono-Verbindungskabel
nicht mitgeliefert). Die Lautstärke des Plattenspielers
mit dem Lautstärkeregler (13) auf 0 herunterdrehen;
den Funktionsschalter auf die entsprechende
Funktion stellen: PHONO, CD,TAPE/AUX oder RADIO,
und die Schallplatte, CD,Tonbandkassette, den
Radiosender oder Bluetooth™-Titel abspielen. Die
Lautstärke mit den Lautstärkereglern des Verstärkers
oder Lautsprechers regeln.
Musikwiedergabe über externe Ausgabegeräte (über die Line Output-Anschlüsse)
1. Das Plattenspielersystem einschalten (Position
‚ON‘), indem Sie die Ein-/Aus-Taste drücken und den
Funktionsschalter (6) auf TAPE/AUX stellen.
2. Das eine Ende des AUX-Eingangskabels (3,5 mm,
nicht mitgeliefert) an den AUX-Eingang (3,5 mm) an
der Vorderseite des Plattenspielergeräts (12),und
das andere Ende an den Kopfhörerausgang Ihres
Audio-Geräts (Smartphone,Tablet, MP3-Player etc.)
anschließen.
3. An dem externen Audio-Quellgerät die PLAY-Taste
drücken.
Wiedergabe von externen Geräten (über den AUX-Eingang)
Problem Lösung
Gerät schaltet sich nicht ein Stellen Sie sicher,dass das Netzkabel des Geräts an eine geeignete Steckdose angeschlossen ist und die Wandsteckdose eingeschaltet ist
Das Gerät gibt keinen Ton
von sich Den Ein-/Aus-Schalter / Lautstärkeregler im Uhrzeigersinn drehen, um die Lautstärke zu erhöhen
Die Kassette wird nicht
abgespielt
Darauf achten, dass der Funktionsschalter auf TAPE AUX gestellt ist
Darauf achten, dass die Kassette richtig eingelegt ist
Die Schallplatte wird nicht
abgespielt
Darauf achten, dass der Funktionsschalter auf PHONO gestellt ist
Prüfen,ob Sie die Nadelschutzabdeckung entfernt haben
Schallplatte hört sich
merkwürdig an Darauf achten, dass Sie die richtige Drehzahl (331/3, 45 oder 78 rpm) gewählt haben.
Kein Ton über den AUX-
Eingang
Darauf achten, dass das Kabel fest angeschlossen ist und die Lautstärke
auf dem externen Gerät überprüfen
Darauf achten, dass der Funktionsschalter auf TAPE AUX gestellt ist
Von der USB-Stick oder SD-
Karte wird nichts abgespielt
Darauf achten, dass der Funktionsschalter auf CD gestellt ist
Darauf achten, dass der Datenträger richtig in die USB-Buchse bzw. den SD-
Kartenschlitz eingesteckt ist
Prüfen,ob das Dateiformat MP3, das Format des USB-Sticks/der Karte FAT32
und die Kapazität nicht mehr als 32 Gb ist
Fehlersuche

Aktualisierungen der Firmware- und/oder
Hardwarekomponenten werden regelmäßig
durchgeführt. Daher können einige Anweisungen,
Spezikationen und Bilder in dieser Dokumentation
geringfügig von Ihrer individuellen Situation
abweichen.
Alle in diesem Handbuch beschriebenen Elemente
dienen nur Illustrationszwecken und gelten
möglicherweise nicht für Ihre individuelle Situation.
Aus der Beschreibung in diesem Handbuch
können keine gesetzlichen Rechte oder Ansprüche
abgeleitet werden.
Haftungsausschluss
Philex Electronic Ltd. erklärt hiermit, dass der
Retro-Platteenspieler für den Funkempfang in
Wohngebäuden der Funkgeräterichtlinie 2014/53/
EU entspricht.
Der vollständige Text der EU-Konformitätserklärung
ist unter folgender Internetadresse abrufbar: www.
philex.com/doc
Konformitätserklärung
Weitere Hilfen, Ratschläge, Informationen und einen
Livechat nden Sie auf www.iboxstyle.com/support
Technischer Support
Spezikationen
Stromversorgung USB & SD-Karte
Stromverbrauch 9 V𝌂1.3 A Maximale
Speicherkapazität 32GB
Stromverbrauch 16W Dateisystem
Wiedergabe FAT32
Abmessungen 460 x 335 x 245mm Wiedergabe-Dateiformat MP3
Verstärker & Lautsprecher Aufnahme-Dateiformat MP3
Ausgangsleistung 2 x 5W Plattenspieler
Frequenzgang 60-20,000Hz Tonabnehmertyp Ceramic stereo cartridge
Lautsprecherwiderstand 4Ω Drehzahl 331 /3, 45, 78 rpm
S/N-Ratio 35dB
Frequenzeinstellung
FM-Frequenzbereich 88 -108MHz
Bluetooth-Version 2.1+EDR
14
DE Retro-Plattenspieler | Benutzerhandbuch

Índice
Índice de página..................................................................................................................... página
Advertencias y consejos.....................................................................................................................................15
Contenido de la caja.........................................................................................................................................15
Introducción ........................................................................................................................................................15
Características ....................................................................................................................................................15
Piezas y controles ................................................................................................................................................16
Instalar y utilizar su tocadiscos ..........................................................................................................................17
Reproducir un CD ...............................................................................................................................................18
Reproducir un casete .........................................................................................................................................18
Escuchar la radio FM ..........................................................................................................................................18
Reproducción Bluetooth.....................................................................................................................................19
Reproducción desde un dispositivo de memoria USB y tarjeta SD .................................................................19
Cifrar y grabar en un dispositivo de memoria USB o tarjeta SD.......................................................................19
Reproducción desde el conector AUX ..............................................................................................................20
Reproducción de música utilizando las tomas de salida de línea.................................................................20
Resolución de problemas...................................................................................................................................20
Especicaciones .................................................................................................................................................21
Información de seguridad importante
Manténgalo alejado de llamas directas como velas encendidas.
No lo exponga a goteos ni salpicaduras.Coloque los objetos con contenido líquido como jarrones alejados
del dispositivo.
La unidad no debe exponerse a la luz directa del sol ni a temperaturas extremas, humedad, vibraciones, cam-
pos magnéticos intensos, altas frecuencias ni entornos polvorientos.
No coloque el producto en librerías cerradas ni estantes sin la ventilación adecuada.No obstruya las abertu-
ras de ventilación con objetos como periódicos, tapetes, cortinas, etc.
No introduzca cables, agujas ni ningún otro objeto similar en ninguna abertura de la unidad.
No desmonte ni modique el tocadiscos, ya que no contiene piezas manipulables por el usuario.
Si el tocadiscos presenta daños o algún mal funcionamiento, no lo utilice. Póngase en contacto con un ing-
eniero de asistencia cualicado.
No utilice productos abrasivos, benceno, diluyente ni ningún otro solvente para limpiar la supercie de
la unidad. Para proceder a su limpieza, pase un trapo suave y limpio con una solución jabonosa suave.
No deseche este producto con el resto de desechos domésticos al nal de su vida útil;
entréguelo en un centro de recogida y reciclaje de aparatos eléctricos y electrónicos.
Contenido de la caja
1 tocadiscos, 1 adaptador de corriente conectado de 9 V, 1 manual de instrucciones
Introducción
Su tocadiscos tiene muchas más funciones que reproducir sus vinilos.También reproduce la mayoría de
formatos de audio pasados y presentes y reproduce estaciones de radio FM.
Además, se puede utilizar para cifrar sus soportes musicales tradicionales (discos de vinilo, cintas de casete
o CD) y la entrada AUX en formato digital para grabar en un dispositivo USB o tarjeta SD como archivo MP3.
También puede reproducir música de dispositivos externos como su smartphone a través de
Bluetooth™ o el conector AUX.
Características
- Tocadiscos de 3 velocidades
- Radio FM
- Reproductor CD
- Reproductor de casetes compactos
- Tarjeta SD, reproducción y grabación de dispositivos USB
- Función Bluetooth para reproducción de dispositivos portátiles
- AUX-IN para dispositivos de audio externos
- Salida de línea phono/RCA para conexiones a Hi-Fi o altavoces
- Conector de auriculares
15
ES Tocadiscos Retro | Manual de instrucciones
ES Tocadiscos Retro | Manual de instrucciones

1. Panel de visualización
2. Detener la reproducción/grabación
en modos CD/USB/SD,
USB/SD: cambiar a los modos USB o tarjeta SD
3. Grabar/borrar
4. Repetir/programar
5. Altavoces (estéreo)
6. Control de Función: Gire el botón para
seleccionar PHONO, CD,TAPE/AUX o RADIO/BT.
7. Botón de alimentación
8. Bandeja de CD
9. Modo Cambiar: Seleccionar
modo FM o Bluetooth
10.
Botón de sintonizador de radio
11. Conector de auriculares
12. Entrada AUX de 3,5 mm
13. Control de volumen
14. Abrir/cerrar bandeja de CD
15. Pulse para seleccionar
la pista anterior o mantenga
pulsado para retroceder
rápidamente
16. Pulse para seleccionar la
siguiente pista o mantenga
pulsado para avanzar
rápidamente Modos CD/USB/SD
17. 17. Reproducción/Pausa:
CD/USB/SD El LED de reproducción
señala la reproducción de CD
18. Puerto USB
19. Ranura para tarjetas SD
20. Botón de control de cintas: Expulsar/avanzar el casete
21. Soporte de casete
22. Tapa del tocadiscos
23. Tapa amortiguadora
24. Espiga
25. Plato del tocadiscos
26. Brazo
27. Cabezal con púa
28. Soporte del brazo
29. Clip del brazo
30. Interruptor de parada automática, ON/OFF
31. Selección de velocidad
32. Palanca elevadora del brazo Utilice
esta palanca para elevar el brazo
33. Adaptador de espiga 45 RPM
16
ES Tocadiscos Retro | Manual de instrucciones
Piezas y controles
Antena y conexiones
34. Antena FM
35. Conectores de salida de línea de audio derecho e izquierdo
36. Conector de entrada de alimentación de CC -
Se conecta al adaptador de alimentación
1
2
3
4
5
1111111111111111
6
22
21
20
19
18
5
17
16
15
14
13
12
11
10
9
8
7
23
24
25
33
26
27 28 29 30 31 32
34 35 36
Vista trasera del tocadiscos

1. Extraer la unidad del envase
2. Asegúrese de que la unidad se encuentra en
una supercie nivelada y sólida,alejada de
fuentes de calor, luz del sol, etc.
3. Levante suavemente la tapa hasta abrirla comple-
tamente, tire del brazo inferior de la tapa
amortiguadora (23) y baje la tapa hasta que se
enganche el pestillo (para cerrar la tapa levántela
hasta abrirla completamente y empuje el brazo
inferior hacia atrás para desenganchar la
amortiguación).
4. Retire todas las cintas adhesivas que sujetan las
piezas del tocadiscos.
5. Enchufe la clavija del adaptador de alimentación
al conector de entrada de CC (36) en la parte
posterior de la carcasa del tocadiscos y, a
continuación,enchufe el adaptador de
alimentación en la toma de red de tres clavijas y
encienda el conector.
6. Retire el protector de la púa del cabezal del brazo
tirando suavemente hacia delante.
7. Pulse el botón de alimentación para encenderlo
(7), ajuste el volumen (13) a un nivel medio/bajo.
8. Gire el control de Función (6) a la posición PHONO.
9. Coloque con cuidado un disco en el plato/
tocadiscos (25).
10. Seleccione la velocidad correcta para el disco
que quiere reproducir (31). 11. Libere el clip del
brazo (29).
12. Levante el brazo utilizando la palanca elevadora
del brazo (32), coloque la púa al principio del
disco y baje suavemente el brazo.
13. Gire el botón de control del volumen (13) en
sentido horario para subir el volumen o en
sentido antihorario para reducir el volumen.
14.Si el interruptor de parada automática (30)
está encendido, el disco dejará de reproducirse
automáticamente cuando el disco termine de
reproducirse. Si está apagado,la reproducción
del disco no se parará automáticamente.
15. Cuando termine el disco, levante la palanca
elevadora del brazo para subir el brazo,
colóquelo cuidadosamente en su posición de
descanso y baje el brazo.
16. Cuando termine de reproducir los discos,
enganche el clip del brazo (29) para protegerlo
de movimientos accidentales.Gire el botón de
alimentación para apagar la unidad.
Desconéctelo de la fuente de alimentación si no
lo va a utilizar durante un tiempo.
NOTA: Si su grabación deja de reproducirse antes
de que termine la última pista, congure el Cambio
automático (30) en OFF.Su grabación se reproducirá
hasta el nal,pero tendrá que parar la rotación del
tocadiscos manualmente.
17
ES Tocadiscos Retro | Manual de instrucciones
Protector
de la púa
Retirar la púa del cabezal
1.Coloque un destornillador entre la parte
superior de la carcasa de la púa roja y el
soporte negro, y empuje hacia abajo en
dirección a la «A» tal y como se muestra
arriba a la izquierda
2.Retire la carcasa de la púa tirando de ella
hacia delante y empujándola hacia abajo.
Sustitución de la púa por una de repuesto
(no suministrada)
1.Sostenga la punta de la carcasa de la púa
e introdúzcala empujando en dirección a la
«B» tal y como se muestra arriba.
2.Empuje la carcasa de la púa hacia arriba
en dirección a la «C» hasta que quede ja
en su posición.
Instalar y utilizar su tocadiscos
Sustitución de la púa
ALocalización de
los pines (interior)
C B Localización de
los pines (interior)
Púa de repuesto

18
ES Tocadiscos Retro | Manual de instrucciones
Su tocadiscos es compatible con los CD de audio
pregrabados convencionales y con los discos CD-R y
CD-RW debidamente grabados.
1. Encienda la unidad pulsando el botón de alimentación.
2. Ajuste el control de Función (6) (PHONO/CD/AUX/
FM/BT) en CD.
3. La palabra «CD» parpadeará durante unos
segundos en la pantalla LED.Cuando no haya
ningún disco cargado, se mostrará un «no» en la
pantalla.Presione el botón OPEN/CLOSE (14) para
abrir la bandeja de CD.
4. Coloque un disco en la bandeja con la etiqueta
impresa hacia arriba. No coloque más de un
disco en la bandeja a la vez.El disco debe
colocarse en el centro de la bandeja de discos.
Si el disco no está bien introducido,puede que no
sea posible sacarlo una vez que se haya cerrado
la bandeja.
5. Presione el botón OPEN/CLOSE (14) para abrir la
bandeja. No fuerce la bandeja con la mano
cuando se esté abriendo o cerrando.
6. El número total de pistas aparecerá en la pantalla
de visualización.
7. El sistema iniciará la reproducción automática-
mente después de varios segundos o pulse el
botón (17) para iniciar la reproducción.
La reproducción del disco comienza a partir de
la primera pista, el indicador PLAY se iluminará y el
número de pista aparecerá en la pantalla de
visualización LED.
8. Gire el control de volumen (13) para ajustar el
volumen.
9. Para pausar la reproducción, presione el
botón (17),el número de la pista parpadeará en
la pantalla de visualización,vuelva a presionarlo
para reanudar la reproducción.
10.Presione botón USB/SD (2) para parar la
reproducción.
11.Durante la reproducción, pulse los botones NEXT/
PREVIOUS / (16/15) para saltar avanzar o
retroceder a otra pista.
12.En el modo STOP, presione los botones /
para encontrar una pista.Presione el botón
(17) en los 5 segundos siguientes para iniciar la
reproducción de la pista seleccionada.
13.Durante la reproducción, mantenga pulsados los
botones / para buscar una pista.
14.Durante la reproducción, presione el botón REPEAT
(4) una vez para repetir una sola pista.
El indicador LED ‘REP’ parpadeará (un punto entre
los dígitos de la pista), vuelva a presionar el botón
REPEAT para repetir todas las pistas. El indicador
LED ‘REP’ permanecerá iluminado.
Función Programar
1. En el modo STOP, presione el botón PROGRAM (4).
La pantalla mostrará un «01» parpadeante.
Presione / (16/15) para seleccionar una
pista y vuelva a pulsar el botón PROGRAM (4)
para guardarla. Presione / para
seleccionar otra pista y vuelva a pulsar el botón
PROGRAM. Repita este paso para seguir guardan
do pistas.Para reproducir las pistas programadas,
presione el botón (17 ).
2. Para borrar la pista programada, pulse dos veces
el botón /USB/SD.
Función de espera
Cuando el sistema está en modo PHONO,CD, USB,
SD,AUX,BT o Cassette y no ha reproducido audio
durante 15 minutos, pasará al modo de espera. Pulse
el botón (17 ) para reiniciar.
Reproducción de un CD (disco compacto)
1. Encienda la unidad y ajuste el volumen a un nivel
bajo/medio.
2. Gire el control de Función (6) para ponerlo en
TAPE AUX y la pantalla LED mostrará «tP».
3. Inserte una cinta pregrabada en la ranura para
casetes con el lado de la cinta a la derecha.
Empuje suavemente, la cinta se deslizará en su
lugar y comenzará a reproducirse
automáticamente.
NOTA: Un extremo de la cinta permanecerá visible.
4. Para avanzar rápidamente la cinta de casete,
pulse el botón de control de la cinta* (20) hasta
la mitad mientras se reproduce el casete.
*NOTA: Al pulsar el botón de control de la cinta*
(20), le recomendamos que mantenga la unidad
del tocadiscos en posición para evitar que se
mueva.
5. Para reanudar la reproducción normal, suelte el
botón de control de la cinta (20).
6. Para detener la reproducción,presione el botón
de control de la cinta* (20) hasta el fondo. Se deten-
drá la reproducción y se expulsará el casete.
Mantenimiento del cabezal
La ruta del cabezal y la cinta debe limpiarse y
desmagnetizarse regularmente. Utilice un limpiador
y desmagnetizador para cabezales de cintas de
casete. Para obtener información especíca sobre el
uso adecuado de estos artículos, lea el manual de
instrucciones de cada producto.
Reproducir un casete
1. Encienda la unidad (7) y ajuste el volumen a un
nivel bajo/medio.
2. Gire el control de Función (6) a la posición RADIO.
3. Extienda/mueva la antena de FM (34) para lograr
la mejor recepción.
4. Deslice el interruptor FM/BT a la posición FM
5. Gire el botón de sintonizador de radio (10) para
encontrar la estación de radio deseada
Escuchar la radio FM

19
ES Tocadiscos Retro | Manual de instrucciones
Emparejar el altavoz con dispositivos Bluetooth
(teléfono, tableta o reproductor de MP3)
1. Gire el control de Función (6) a la posición
RADIO y deslice el interruptor FM/BT a la posición
BT, el indicador LED de BT de color azul parpa-
deará rápidamente. Su unidad ya está encendida
y está accediendo al modo «emparejamiento».
2. Coloque la unidad y el dispositivo Bluetooth a una
distancia no superior a 1 metro y active la función
Bluetooth en su dispositivo Bluetooth.
3. Seleccione su tocadiscos, que aparecerá como
«KD-BT45» en la lista de dispositivos Bluetooth.
4. Una vez emparejado correctamente,la luz LED de
color azul permanecerá encendida.
5. Ahora puede comenzar a reproducir el audio a
través de Bluetooth™.
6. Si el emparejamiento no se realiza correctamente,
apague primero la unidad y luego vuelva a
emparejarla siguiendo los pasos 1-4 anteriores.
7. Una vez que haya emparejado el sistema con
un dispositivo, este recordará el dispositivo y se
emparejará automáticamente cuando el
Bluetooth del dispositivo esté activado y dentro
del alcance. No es necesario volver a emparejar
los dispositivos conectados anteriormente.
8. Para realizar el emparejamiento con un nuevo
dispositivo, siga los pasos descritos anteriormente.
9. Cuando el tocadiscos esté emparejado con el
dispositivo, la música se enviará directamente al
tocadiscos. Inicialmente,ajuste el volumen de su
dispositivo al máximo y el del tocadiscos al
mínimo y comience a reproducir música desde su
dispositivo, ajuste el volumen del tocadiscos al
nivel de sonido deseado.
Reproducción Bluetooth™
1. Encienda la unidad y ajuste el volumen a un nivel
bajo/medio.
2. Inserte un dispositivo USB (máx. 32 Gb) en el
puerto USB,asegurándose de que esté comple-
tamente insertado.Alternativamente,inserte una
tarjeta SD (máx. 32 Gb) en la ranura para tarjetas
SD, asegurándose de que esté insertada correcta-
mente con los contactos hacia abajo.
3. Gire el control de Función a la posición CD.
4. Para reproducir música de la unidad USB,
mantenga pulsado el botón /USB/SD durante 2
segundos hasta que las letras «Ud» parpadeen
en la pantalla,suelte el botón y la reproducción
de audio comenzará automáticamente.
5. Para reproducir música desde una tarjeta SD,
mantenga pulsado el botón /USB/SD por seg
unda vez durante 2 segundos hasta que las letras
«Sd» parpadeen en la pantalla,suelte el botón y la
reproducción de audio comenzará
automáticamente.
6. Para pausar la reproducción, presione el botón
(17) una vez,vuelva a presionarlo para
continuar.
7. Para reproducir la pista siguiente/anterior, pulse
/ una vez o manténgalo pulsado
continuamente para saltar a las pistas siguientes/
anteriores.
8. Para eliminar un archivo de su dispositivo de
almacenamiento de medios mientras está en el
modo de reproducción, mantenga pulsado el
botón REC/DEL (3) hasta que aparezcan las
letras «dL» en la pantalla.A continuación,vuelva a
pulsar el botón REC/DEL (3),se eliminará el archivo
y aparecerán las letras «nF» en la pantalla.
9. Para detener la reproducción de la pista de
música,pulse el botón /USB/SD.
Reproducción desde un dispositivo de memoria USB o tarjeta SD
Para grabar desde discos de vinilo, cintas de casete,
CD o la entrada AUX:
1. Inserte un dispositivo de almacenamiento (USB o
tarjeta SD) en la ranura correspondiente.
2. Prepare sus medios de música tradicionales para
su reproducción: Coloque un disco en el
tocadiscos, inserte una cinta de casete en la
ranura de casete, inserte un CD en la bandeja de
CD o sincronice el soporte en el equipo
conectado al conector AUX (12).
3. Ponga el interruptor de función en la función
apropiada: PHONO, CD o TAPE/AUX.
NOTA: Si está grabando desde un casete,
asegúrese de que no hay un cable AUX IN
conectado al conector AUX (12).
4. Pulse el botón REC (3) para iniciar la grabación.
Se iluminará el LED «REC». Unos segundos después
comenzará a parpadear el LED «REC» y comenzará
a reproducirse la música que quiere grabar.
5. Pulse el botón /USB/SD para detener la grabación.
Las pistas se guardarán directamente en su
memoria USB o tarjeta SD como archivos MP3.
NOTA:
• El nivel de volumen de la grabación se puede
ajustar con el control de volumen (13).
• La velocidad de grabación es 1:1. La grabación
tardará tanto como el soporte tarde en
reproducirla normalmente.
• El formato de grabación preestablecido es MP3.
Cifrar y grabar en un dispositivo de memoria USB o tarjeta SD

Problema Solución
La unidad no se enciende Asegúrese de que el cable de alimentación de la unidad esté conectado a una toma de corriente apropiada y el enchufe de la pared esté
encendido
No hay sonido Gire el control de potencia/volumen en sentido horario para subir el
volumen
La cinta de casete no se
reproduce
Asegúrese de que el control de Función esté en TAPE AUX
Asegúrese de que esté correctamente insertado
El disco de vinilo no se
reproduce
Asegúrese de que el control de Función esté en PHONO
Compruebe que ha quitado la protección de la púa
El vinilo suena raro Asegúrese de que ha seleccionado la velocidad correcta (331/3, 45 o 78
rpm).
No se reproduce nada a
través de la conexión AUX IN
Asegúrese de que el cable esté bien conectado y compruebe el volumen
de su dispositivo externo
Asegúrese de que el mando de función esté en TAPE AUX
La memoria USB o la tarjeta
SD no funcionan
Compruebe que el control de Función esté en CD
Asegúrese de que el dispositivo de memoria esté insertado correctamente en
la ranura del puerto USB/tarjeta SD
Compruebe que el formato de archivo es MP3, el formato del dispositivo/
tarjeta es FAT32 y la capacidad no es superior a 32 Gb
Troubleshooting
20
ES Tocadiscos Retro | Manual de instrucciones
1. Encienda el tocadiscos pulsando el botón de
encendido y ajuste el control de Función (6) en la
posición TAPE/AUX.
2. Conecte un extremo del cable AUX-IN de 3,5 mm
(no suministrado) a la entrada AUX de 3,5 mm
(12) del panel frontal de la unidad y el otro
extremo a la salida de auriculares/línea de su
dispositivo de audio (teléfono, tableta, reproductor
de MP3, etc.).
3. Pulse PLAY en la fuente de audio externa.
Reproducción desde el conector AUX
Puede transmitir música desde su tocadiscos a
altavoces externos o a un amplicador utilizando los
conectores de salida de línea estéreo PHONO/RCA
(35) en la parte posterior de la carcasa del tocadis-
cos (cable de conexión PHONO no suministrado).
Baje el volumen del tocadiscos (13) a 0, ajuste el
interruptor de función en la función correspondiente:
PHONO, CD,TAPE/AUX o RADIO y reproduzca la pista
del disco,CD, cinta o emisora de radio Bluetooth™.
Utilice los controles de volumen del amplicador y
del altavoz para ajustar el volumen.
Reproducción de música utilizando los conectores de salida de línea
