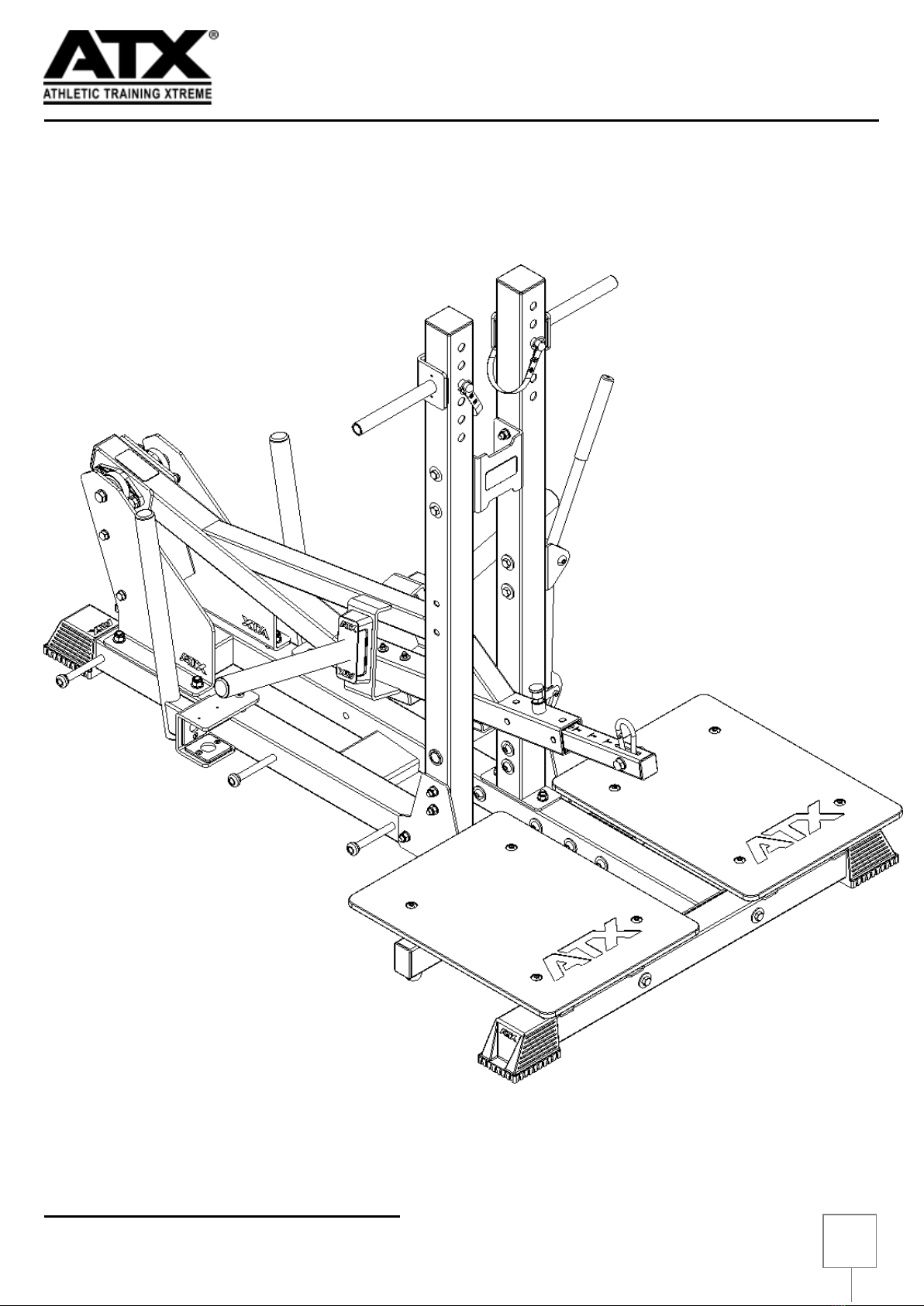

ifs ATX B-SQUAT User manual

ATX-B-SQUAT Belt Squat Machine
Version 1.0
1
AUFBAUANLEITUNG
OWNER`S MANUAL

ATX-B-SQUAT Belt Squat Machine
Version 1.0
2
INHALTSVERZEICHNIS
CONTENTS
Allgemeines / General .…………….…………….…. 03
Montagehinweise / Assembly Instructions .…………….…………….…. 04
Notwendige Werkzeuge / Tools ………………………….…… 05
Datenblatt / Data Sheet .…………….…………….…. 06
Stückliste / Part List .…………….…………….…. 07/08
Explosionszeichnung / Exploded View .…………….…………….…. 09
Montage / Assembly .…………….…………….…. 10-15
Service .…………….…………….…. 16

ATX-B-SQUAT Belt Squat Machine
Version 1.0
3
ALLGEMEINES
GENERAL
Dieses Gerät entspricht den Anforderungen der EN 20957-I,II,IV Klasse S
Bei kommerzieller Nutzung darf das Trainingsgerät nur in Betrieben genutzt werden in denen der Zugang und
die Beaufsichtigung speziell vom Eigentümer geregelt ist. (nur Klasse S)
ATX ® ist eingetragenes Warenzeichen der International Fitness Sports GmbH.
Eine Vielzahl unserer Produkte ist patentrechtlich Gebrauchs- und Geschmacksmuster geschützt. Anbieter
ungenehmigter Nachbauten, Plagiate, Verwendung von geschützten Eigenschaften –in gesamter oder auch
auszugsweiser Textform werden strafrechtlich verfolgt.
Die IFS GmbH übernimmt keine Haftung für Schäden, die durch unsachgemäße Montage und Handhabung
oder Überlastung entstanden sind. Die Nutzung der Gerätschaften ist nur für den dafür vorgesehenen Zweck
zulässig. Die angegebenen Belastungsgrenzen sind nicht zu überschreiten.
In den Darstellungen und Stücklisten dieser Aufbauanleitung können Bauteile oder Zubehör aufgeführt sein
die nicht zum Lieferumfang gehören und eventuell gesondert erworben werden müssen/können. Ebenso
können kleinere technische Änderungen der Konstruktion zu Abweichungen zwischen der Aufbauanleitung und
dem tatsächliche Lieferumfang führen.
Einzig Maßgebend für den Lieferumfang ist die Artikelbeschreibung Ihres Lieferanten zum Zeitpunkt des
Kaufes.
Änderungen der Konstruktion bleiben vorbehalten, sie dienen stets der Verbesserung des Gerätes.
Es gilt die gesetzliche Gewährleistung.
©2008 IFS GmbH - Alle Rechte vorbehalten.
This device complies with the requirements of EN 20957-I,II,IV Class S
This exercise machine may only be commercially used in establishments in which access and supervision is
specifically regulated by the owner. (only class S)
ATX ® is a registered trademark of International Fitness Sports GmbH.
Many of our products are patent protected with regard to utility model and design. Unauthorized replication by
providers, plagiarism, use of protected characteristics –in total or also in partial text form, will be prosecuted.
IFS GmbH assumes no liability for damages caused by improper installation, handling or any use beyond its
capacity limits. Use of this equipment is only approved for the purpose it is intended for. The specified
capacity limits should not be exceeded.
The illustrations and parts lists in this Manual may show components and accessories that are not the scope of
delivery, and maybe must/can purchased for extra charge. Also some smaller technical modifications of the
construction can cause to deviations between the Manual and the real scope of delivery.
Only decisive for the scope of delivery is the product description from your supplier at the time of purchase.
We reserve the right to make design alterations, which always serve to improve the device.
The legal warranty applies.
©2008 IFS GmbH - All rights reserved.

ATX-B-SQUAT Belt Squat Machine
Version 1.0
4
MONTAGEHINWEISE
ASSEMBLY INSTRUCTIONS
Nehmen Sie sich bitte vor dem Zusammenbau des Gerätes ausreichend Zeit um die Instruktionen für die
Montage zu lesen.
ACHTUNG! Unfallgefahr!
Aus Sicherheitsgründen sind zur Vermeidung von Unfällen für den Aufbau dieses Gerätes ein oder mehrere
Helfer erforderlich. Beachten Sie diesbezüglich die Hinweise auf den nachfolgenden Seiten!
Bauen Sie das Gerät in der Reihenfolge zusammen wie es in der Montageanleitung dargestellt wird. Alle
Schrauben sind während der einzelnen Montage-Schritte; falls nicht anders beschrieben, nur leicht (handfest)
anzuziehen. Erst nachdem das Gerät komplett zusammengebaut ist und alle Bauteile optimal zueinander
ausgerichtet sind, werden die Schrauben Schritt für Schritt festgezogen. Kontrollieren Sie unbedingt ob alle
Schrauben der Werksseitig vormontierten Teile ordnungsgemäß festgezogen sind.
Prüfen Sie nach dem Zusammenbau alle Funktionen des Gerätes auf ihre Richtigkeit. Sollten hierbei Probleme
auftreten, dann prüfen Sie anhand der einzelnen Montageschritte das Gerät auf eventuelle Fehler im
Zusammenbau. Sollten Sie nicht in der Lage sein den Fehler zu beheben, dann wenden Sie sich bitte an Ihren
Händler.
Für Geräte die an Wand und / oder Boden verschraubt werden sollen, müssen Schwerlast oder Klebe Anker
mit mindestens M12 Schrauben verwendet werden. Art und Tiefe der Verankerung sind von Baustoff und
Beschaffenheit des Befestigungsgrundes abhängig und müssen von einem Fachkundigen Techniker festgelegt
werden.
Please take sufficient time to read the installation instructions before assembling the unit.
ATTENTION! Danger of accident!
For safety reasons, to avoid accidents during the assembling of this device, one or more assistants are
required. Please in this regard observe the notes on the following pages!
Assemble the machine in the order as shown in the installation instructions. All screws are used during the
individual installation steps; unless otherwise stated, only slightly tighten them (hand-tight). Once the unit is
completely assembled and all parts are perfectly aligned, fully tighten the screws step by step. Be sure to
check whether all screws in the preassembled factory parts are properly tightened.
After assembly, check to make sure all of the machine’s functions are correct. If problems occur in this
respect, check the machine for any errors in assembly with attention to the individual installation steps.
Should you be unable to resolve the error, then please consult your dealer.
For devices which are to be screwed to the wall and / or floor, heavy-duty anchors or adhesive anchors with
at least M12 screws must be used. The type and depth of the anchoring depends on the building material and
must be determined by a specialist technician.

ATX-B-SQUAT Belt Squat Machine
Version 1.0
5

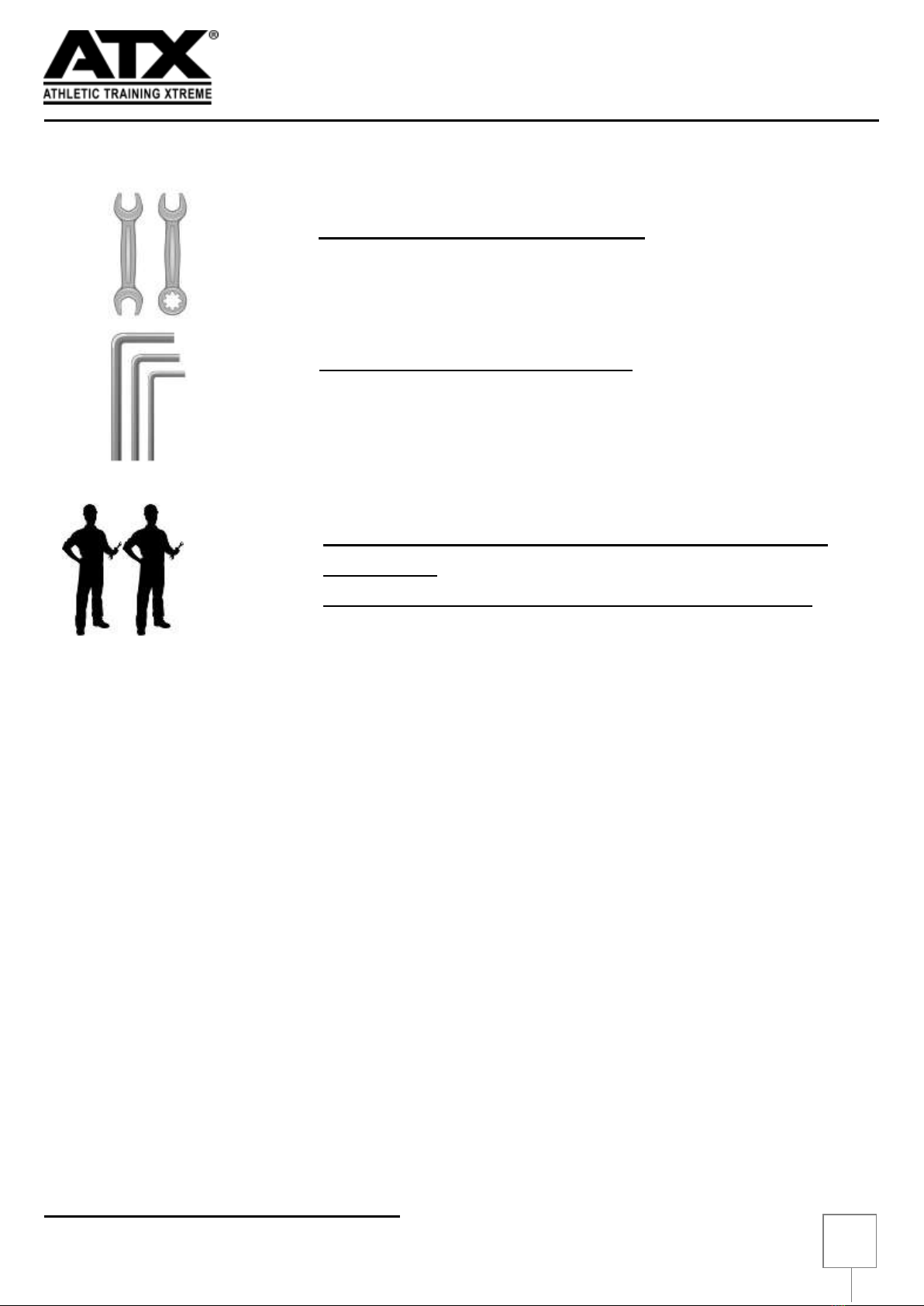

NOTWENDIGE WERKZEUGE
NEEDED TOOLS
Schraubenschlüssel / Screw-Wrench
Grösse/Size: 10 / 13 / 19 / 21 / 22 / 24 mm
Sechskantschlüssel / Allen-Wrench
Grösse / Size: 4 / 5 / 8 mm
Zum Aufbau dieses Gerätes sind mindestens 2 Personen
erforderlich!
To build up this device at least 2 persons are required!

ATX-B-SQUAT Belt Squat Machine
Version 1.0
6

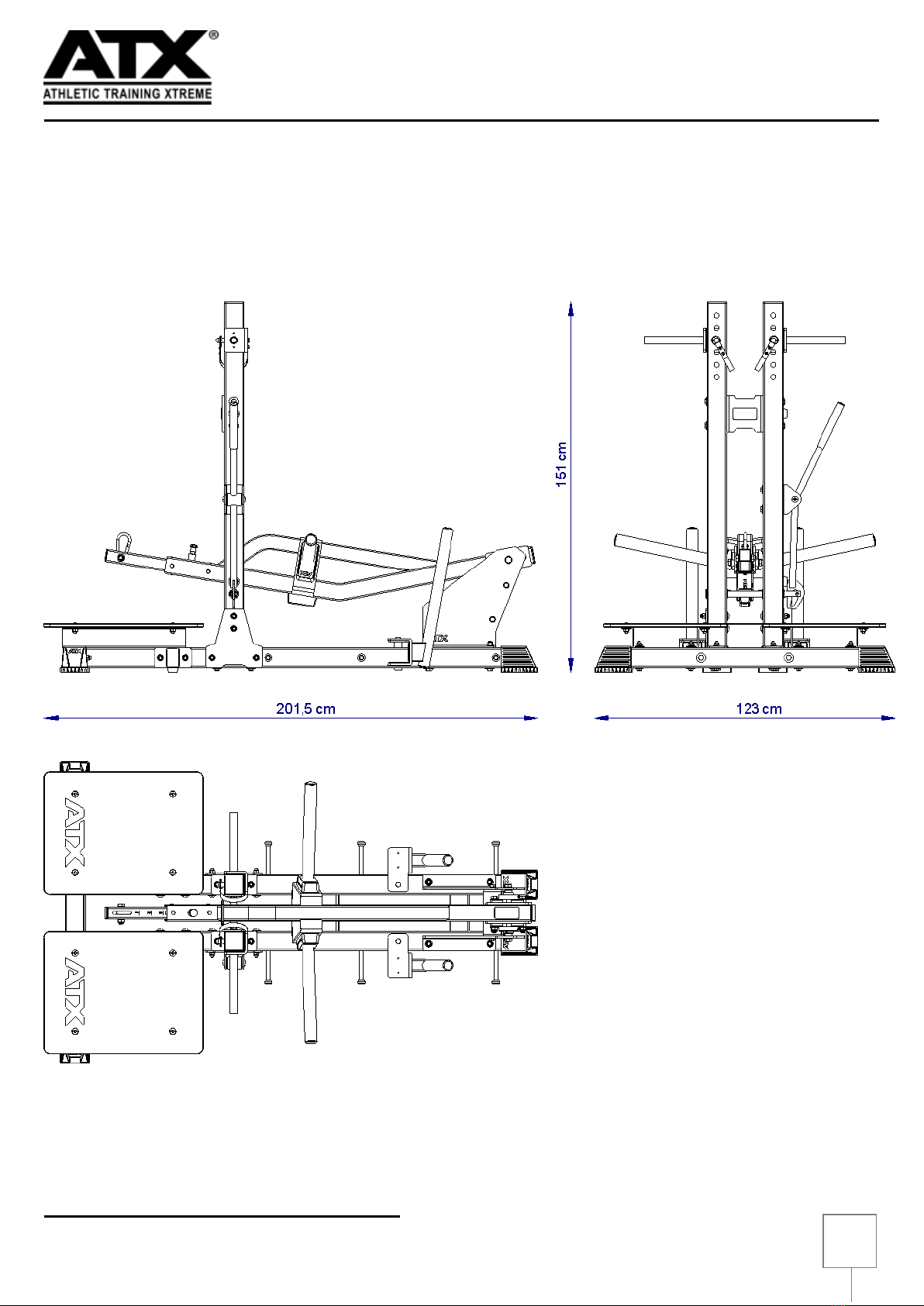

DATENBLATT
DATA SHEET
Eigengewicht Gerät / Dead Weight: ca. 198 KG
Maximale Belastbarkeit / Maximum load capacity: 600 KG
Maximale Belastbarkeit Dip Barren / Maximum load capacity Dip Bar: 300 KG

ATX-B-SQUAT Belt Squat Machine
Version 1.0
7
STÜCKLISTE
PART LIST
Beachte: Einige der gelisteten Teile sind möglicherweise bereits vormontiert!
Vormontierte Bauteile / Schrauben kontrollieren und gegebenenfalls nachjustieren / festziehen!
Note: Some of this parts may come pre-assembled!
Check all the pre-assembled parts and screws and readjust or tighten them if necessary.
List
No.:
Quantity:
Item-No.:
Description
1
1
ATX-B-SQUAT-(1.0)-B01000
2
1
ATX-B-SQUAT-(1.0)-P02001-L
3
1
ATX-B-SQUAT-(1.0)-P02001-R
4
1
ATX-B-SQUAT-(1.0)-B03000
5
1
ATX-B-SQUAT-(1.0)-P04001
6
4
ATX-B-SQUAT-(1.0)-P06003
7
2
ATX-B-SQUAT-(1.0)-B07000
8
1
ATX-B-SQUAT-(1.0)-B08000
9
1
ATX-B-SQUAT-(1.0)-B09000
10
2
ATX-B-SQUAT-(1.0)-B10000
11
2
ATX-B-SQUAT-(1.0)-B11000
12
1
ATX-B-SQUAT-(1.0)-B12000
13
1
ATX-B-SQUAT-(1.0)-P13001
14
1
ATX-B-SQUAT-(1.0)-P14001
15
1
ATX-B-SQUAT-(1.0)-P15001
16
1
ATX-B-SQUAT-(1.0)-P16001
17
1
ATX-B-SQUAT-(1.0)-P17001
18
1
ATX-B-SQUAT-(1.0)-B18000-L
19
1
ATX-B-SQUAT-(1.0)-B18000-R
20
2
ATX-B-SQUAT-(1.0)-BOARD
Running-Board
21
2
ATX-TRI-PLATE-IV
22
1
ATX-SQHAN-(1.0)
ATX Squat Handles
23
2
6004-2RS
Ball-Bearing 6004-2RS
24
2
UCFL-206
Flange Bearing Unit - UCFL-206
25
1
SBB-08-12-10
Self-lubricating sintered Bronze Bushing
26
4
EPB-2528-30
Plastic Plain Bearing
27
1
GN 817-12-15-BK
Detent Pin 12 x 15 mm
28
1
Karabiner-11
Snap-Hook 120 x 11 mm
29
2
ATX-METAL-5x10
ATX Aluminium Label 50 x 100 mm
30
4
ATX-RS-80
ATX-RS-80 Rubber Boot
31
2
ATX-WPP-BUM-48
ATX WPP Bumper - 48 mm tube
32
1
BUM-120-50-40-BLC
Bumper 120 x 50 x 40 mm
33
4
BUM-20-43-M10-BOLT
Rubber Bump bolted type
34
6
BUM-BOB-16-T1
Bolt On Buffer 16-M10
35
2
SFL45-R9005
Tube Plug round 45mm
36
4
SRL42-R9005
Tube Plug round 42 mm
37
2
TubePlug-50
Tube Plug 50 x 50 mm
38
1
TubePlug-70
Tube Plug 70 x 70 mm
39
2
TubePlug-80
Tube Plug 80 x 80 mm
40
2
VL8050-R9005
Tube Plug 80 x 50 mm

ATX-B-SQUAT Belt Squat Machine
Version 1.0
8
STÜCKLISTE
PART LIST
Beachte: Einige der gelisteten Teile sind möglicherweise bereits vormontiert!
Vormontierte Bauteile / Schrauben kontrollieren und gegebenenfalls nachjustieren / festziehen!
Note: Some of this parts may come pre-assembled!
Check all the pre-assembled parts and screws and readjust or tighten them if necessary.
List
No.:
Quantity:
Item-No.:
Description
41
12
LKS-M12x110
Hexagon Socket Button Head Cap Screw M12x110mm
42
2
LKS-M12x30
Hexagon Socket Button Head Cap Screw M12x30mm
43
8
LKS-M12x35
Hexagon Socket Button Head Cap Screw M12x35mm
44
2
LKS-M8x110
Hexagon Socket Button Head Cap Screw M8x110mm
45
10
PA6-STR-V2-01
Polyamide isolator
46
1
R-GRIP-25-200
Rubber Grip 25-200
47
4
SB-70-50-200
Slide Bar 70-50-200 - PA66
48
2
S-RING-W20
Retaining Ring external 20 mm DIN 471
49
1
ISO-7379-8-M6-20
Shoulder screw 8x20-M6
50
18
SEKS-M6x12
Hexagon Socket Countersunk Head Screw M6x12mm
51
4
SKS-M12x35
Hex Bolt M12x35mm
52
20
SKS-M12x110
Hex Bolt M12x110mm
53
4
SKS-M14x40
Hex Bolt M14x40mm
54
4
SKS-M14x110
Hex Bolt M14x110mm
55
2
SKS-M16x40
Hex Bolt M16x40mm
56
1
SKS-M16x75
Hex Bolt M16x75mm
57
2
SKS-M16x140
Hex Bolt M16x140mm
58
1
ZKS-M8x20
Hexagon Socket Head Cap Screw M8x20mm
59
2
DIN-MUTTER-M10
Hex-Nut M10
60
3
S-MUTTER-M6
Auto-Lock-Nut M6
61
2
S-MUTTER-M8
Auto-Lock-Nut M8
62
44
S-MUTTER-M12
Auto-Lock-Nut M12
63
8
S-MUTTER-M14-DIN982
Auto-Lock-Nut M14 - High Design DIN 982
64
3
S-MUTTER-M16
Auto-Lock-Nut M16
65
2
U-Scheibe-3xd-8
Washer M8 Large Diameter 3xD
66
52
U-Scheibe-3xd-12
Washer M12 Large Diameter 3xD
67
4
U-Scheibe-3xd-14
Washer M14 Large Diameter 3xD
68
1
U-Scheibe-B8
Washer M8
69
2
U-Scheibe-B10
Washer M10
70
28
U-Scheibe-B12
Washer M12
71
12
U-Scheibe-B14
Washer M14
72
8
U-Scheibe-B16
Washer M16
73
2
ATX-NYLON-BAND-25
ATX Nylon Band 25 cm
74
2
LINCHPIN-4.5
Linch Pin 4,5 mm
75
2
SEKS-M6x22
Hexagon Socket Countersunk Head Screw M6x22mm

ATX-B-SQUAT Belt Squat Machine
Version 1.0
9

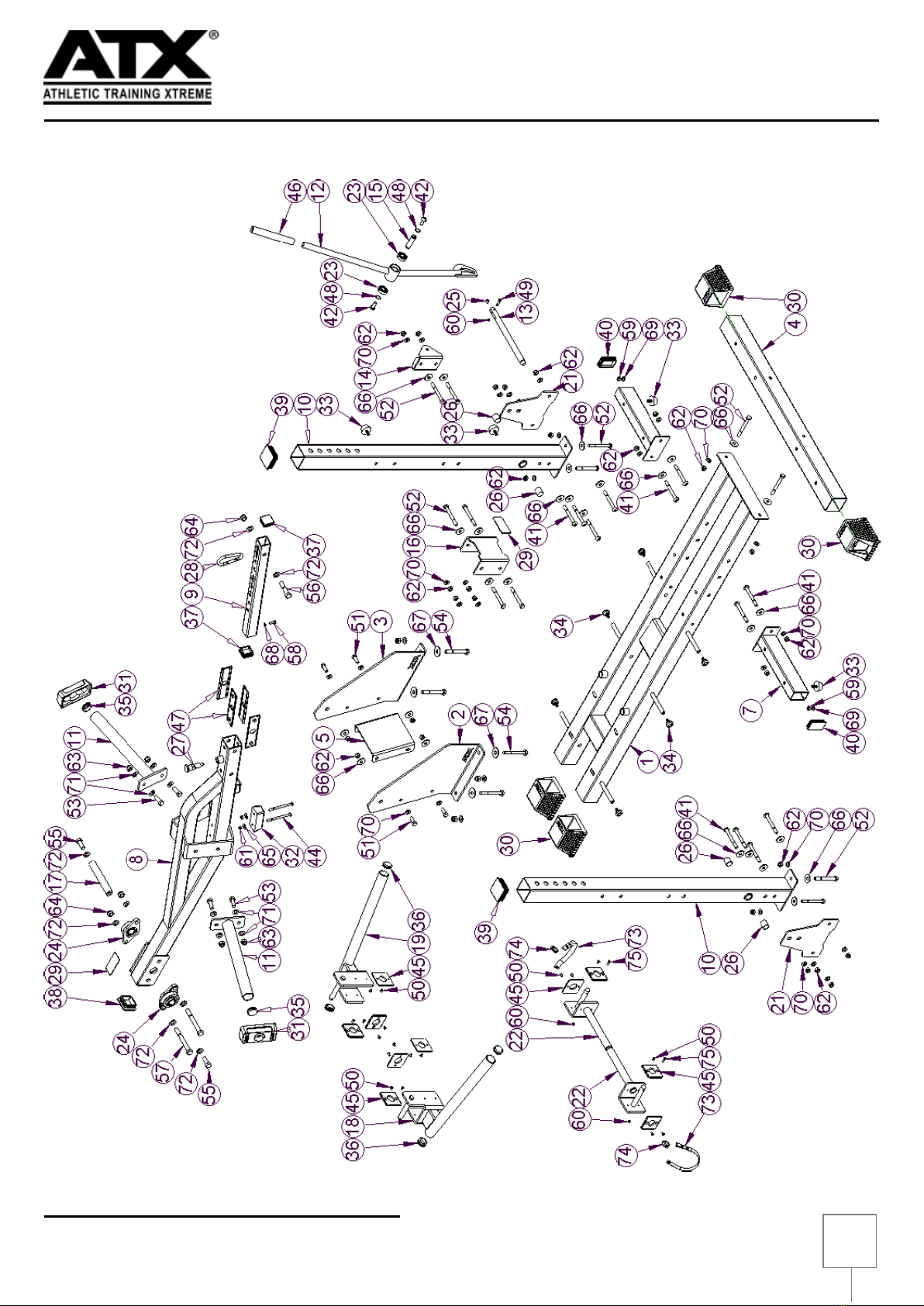

EXPLOSIONSZEICHNUNG
EXPLODED VIEW

ATX-B-SQUAT Belt Squat Machine
Version 1.0
10

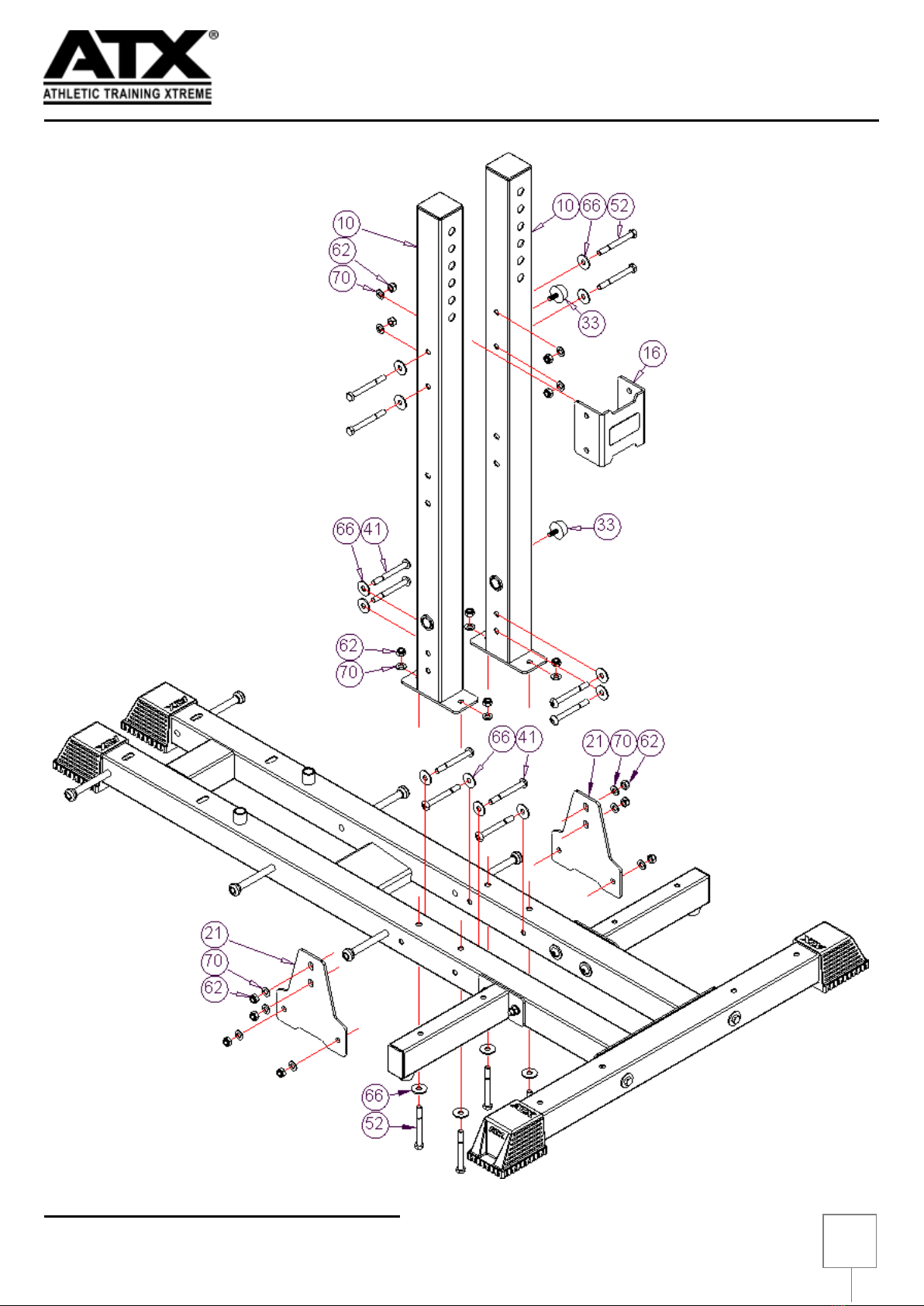

STEP –1
Alle Teile exakt ausrichten und
sämtliche Schrauben festziehen. Align all parts accurately and then tighten all screws.

ATX-B-SQUAT Belt Squat Machine
Version 1.0
11

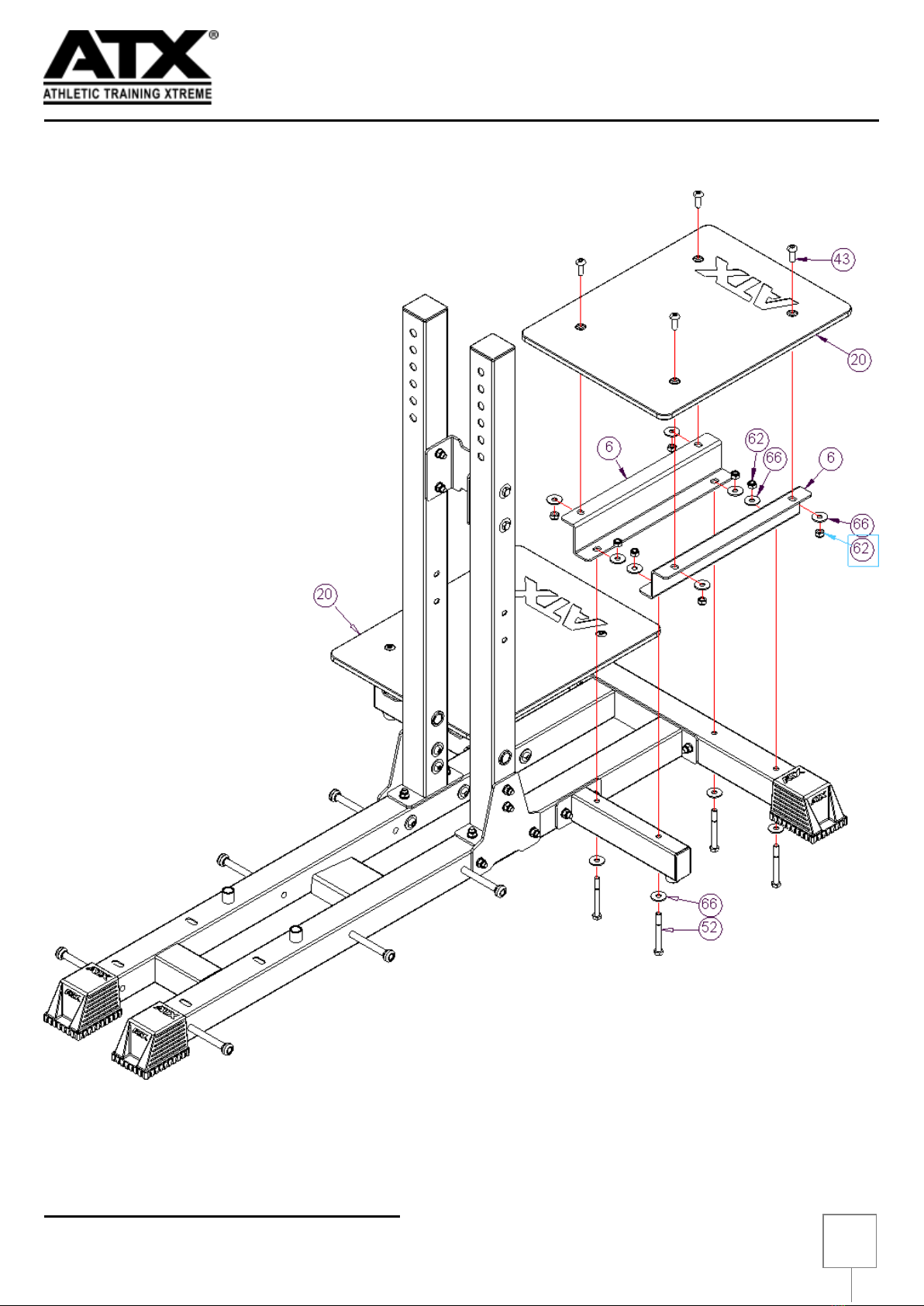

STEP –2
Alle Teile exakt ausrichten und
sämtliche Schrauben festziehen.
Align all parts accurately and then
tighten all screws.

ATX-B-SQUAT Belt Squat Machine
Version 1.0
12
STEP - 3
Alle Teile exakt ausrichten und
sämtliche Schrauben festziehen.
Align all parts accurately and then
tighten all screws.

ATX-B-SQUAT Belt Squat Machine
Version 1.0
13
STEP - 4
Alle Schrauben nur leicht festziehen.
Schrauben müssen im Verlauf der nachfolgenden Montageschritte eventuell wieder gelöst werden um die Bauteile ausrichten / montieren zu können. Tighten all screws only slightly. You may have to loosen screws again in the course of individual installation steps, in order to precisely align / assemble the components.

ATX-B-SQUAT Belt Squat Machine
Version 1.0
14

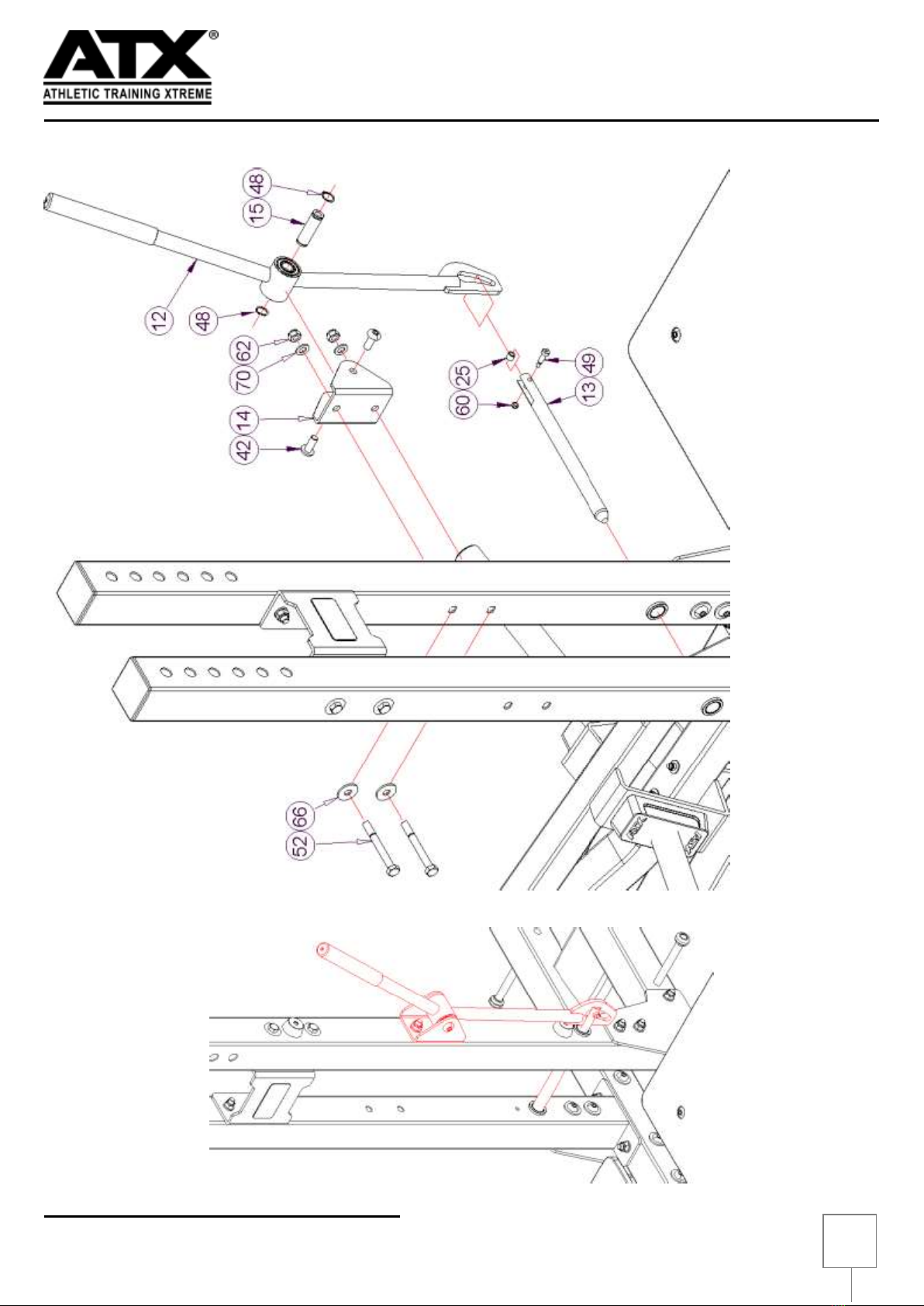

STEP - 5
Alle Teile exakt ausrichten und sämtliche Schrauben festziehen. Um den Hebelarm exakt mittig auszurichten müssen die Schrauben Nr. 55+57 und 51+54 gelöst werden (nicht zwingend alle gleichzeitig),
Hebelarm ausrichten und fixieren, dann die Schrauben wieder fest ziehen. Align all parts accurately and then tighten all screws. In order to align the lever arm exactly to the center line, loosen the screws no. 55 + 57 and 51 + 54 (not necessarily all at the same time), align and fix the lever arm, then tighten the screws again.

ATX-B-SQUAT Belt Squat Machine
Version 1.0
15
STEP - 6
Alle Teile wie dargestellt zusammen fügen, exakt ausrichten und Schrauben festziehen.
Bauteile 25+13 bei Bedarf leicht einfetten! All parts fit together as shown, align the parts accurately and then tighten the screws. Grease components 25 + 13 slightly if necessary!.

ATX-B-SQUAT Belt Squat Machine
Version 1.0
16
SERVICE
Im Falle einer Gewährleistung, oder für die Lieferung von Ersatzteilen wenden Sie sich bitte an Ihren
jeweiligen Händler.
Damit Ihnen schnell geholfen werden kann sollten unbedingt folgende Angaben gemacht werden.
Name und Anschrift
Rechnungs- und/oder Kunden-Nr.
Artikel- Nr. des Gerätes
Teilenummer aus der Stückliste / Explosionszeichnung
Bei Gewährleistungsansprüchen aussagekräftige Fotos der defekten Teile
Verwenden Sie ausschließlich original Ersatzteile um Ihre Gewährleistungsansprüche zu erhalten und ein
Verletzungsrisiko zu vermeiden.
Bei eigenmächtig vorgenommenen Umbauten am Gerät, sowie bei nicht Einhaltung der Belastungsgrenzen
erlöschen sämtliche Garantieansprüche.
In the event of a warranty claim, or for a supply of spare parts, please contact your respective dealer.
In order for you to receive help more quickly, you should be sure to include the following details.
Name and address
Invoice and/or customer number
The machine’s item number
Part number from the parts’ list / exploded view
In the case of warranty claims, include indicative photos of defective parts
Only use original spare parts to assure your warranty claims, and to avoid the risk of an injury.
Making your own modifications to the machine, and non-compliance with capacity limits, render all warranty
claims null and void.
Importeur:
IFS GmbH
Lothforster Strasse 46
41849 Wassenberg
