iGuzzini SPOT PALCO WallWasher Small User manual

1
2.519.584.06
IS10209/04
Il funzionamento dei prodotti è garantito solo con l’utilizzo di binari ed accessori iGuz-
zini
Correct product operation is only guaranteed if iGuzzini tracks and accessories are
used.
Le fonctionnement des produits n'est garanti qu'en cas d'utilisation de rails et acces-
soires iGuzzini
Die Funktion der Produkte ist nur mit dem Einsatz von Schienen und Zubehör iGuzzini
gewährleistet
De werking van de producten wordt alleen gegarandeerd bij het gebruik van iGuzzini
rails en accessoires.
El funcionamiento de los productos se garantiza solamente si se utilizan raíles y acce-
sorios iGuzzini.
Produktet er kun garanteret med brug af iGuzzini-skinner og -udstyr.
Produktenes korrekte drift garanteres bare ved bruk av spor og tilbehør fra iGuzzini
Produkternas funktion garanteras endast vid användning av spår och tillbehör från
iGuzzini
Функционирование продуктов гарантировано только при использовании бинариев
и аксессуаров iGuzzini
此产品的正常运行只有在使用IGUZZINI的轨道及配件的情况下才可以保证
IT
EN
FR
DE
NL
ES
DA
NO
SV
RU
ZH
OK
NO
N.B.: DURANTE L'INSTALLAZIONE DEL SISTEMA RISPETTARE SCRUPOLOSAMENTE LE
NORME IMPIANTISTICHE VIGENTI.
N.B.: WHEN INSTALLING THE SYSTEM, STRICTLY COMPLY WITH ALL REGULATIONS ON
INSTALLATION IN FORCE.
N.B.: LORS DE L'INSTALLATION DU SYSTÈME VEUILLEZ RESPECTER RIGOUREUSEMENT
LES NORMES EN VIGUEUR EN LA MATIÈRE.
NB: BEACHTEN SIE BEI DER INSTALLATION DES SYSTEMS GEWISSENHAFT DIE GÜLTIGEN
BESTIMMUNGEN BEZÜGLICH DER ANLAGENTECHNIK.
N.B.: BIJ HET INSTALLEREN VAN HET SYSTEEM MOET U DE GELDEN DE INSTALLATIE-
NORMEN STRIKT NALEVEN.
N.B.: DURANTE LA INSTALACIÓN DEL SISTEMA RESPETAR E SCRUPULOSAMENTE LAS
NORMAS DE INSTALACIÓN VIGENTES.
N.B.: UNDER INSTALLATIONAF SYSTEMET SKAL MAN NØJE OVERHOLDE DE GÆLDENDE
REGLER FOR DISSE ANLÆG.
N.B.: VED INSTALLASJON AV SYSTEMET SKAL ALLE FORSKRIFTER OM INSTALLASJON
SOM GJELDER FØLGES STRENGT.
OBS! UNDER INSTALLATIONEN AV SYSTEMET SKA INSTALLATIONSFÖRESKRIFTERNA
RESPEKTERAS I DETALJ.
ПРИМЕЧАНИЕ: В ПРОЦЕССЕ МОНТАЖА СИСТЕМЫ СТРОГО СОБЛЮДАЙТЕ
НАЦИОНАЛЬНЫЕ ДЕЙСТВУЮЩИЕ НОРМАТИВЫ ПО ЭЛЕКТРОПРОВОДКЕ.
注意：在安装 系统时请谨守设备的安装规定。
SPOT PALCO WallWasher
Small
102 mm
Medium
122 mm
Large
142 mm
art. X208
OK Medium + art. X208
OK Small + art. X208
NO Small
NO Large
NO Medium
OK
OK Small
NO Medium
NO Large
OK Medium + art. X208
ATTENZIONE:
LA SICUREZZADELL'APPARECCHIO E' GARANTITA SOLO CON L'USO APPROPRIA-
TO DELLE SEGUENTI ISTRUZIONI; PERTANTO E' NECESSARIO CONSERVARLE.
WARNING:
THE SAFETY OF THIS FIXTURE IS GUARANTEED ONLY IF YOU COMPLY WITH
THESE INSTRUCTIONS; REMEMBER TO CONSERVE IN A SAFE PLACE.
ATTENTION:
LA SÉCURITÉ DE L'APPAREIL N'EST GARANTIE QU'EN CAS D'UTILISATION
CORRECTE DES INSTRUCTIONS SUIVANTES; IL FAUT PAR CONSEQUENT LES
CONSERVER.
ACHTUNG:
DIE SICHERHEIT DES GERÄTES WIRD NUR DURCH SACHGEMÄSSE BEFOLGUNG
NACHSTEHENDER ANWEISUNGEN GEWÄHRLEISTET; IHRE AUFBEWAHRUNG IST
DESHALB SEHR WICHTIG.
OPGELET:
DE VEILIGHEID VAN DI ATOESTEL IS SLECHTS DAN GEGARANDEERD ALS INDIEN
DE VOLGENDE INSTRUCTIES STRIKT WORDEN TOEGEPAST: DAAROM MOET MEN
ZE OOK BEWAREN.
ATENCION:
LASEGURIDAD DEL APARATO SE GARANTIZASOLO CUMPLIENDO CUIDADOSAMEN-
TE LAS SIGUIENTES INSTRUCCIONES; POR ELLO, ES NECESARIO CONSERVARLAS.
BEMÆRK:
SIKKERHEDEN VED BRUG AF ARMATURET KAN KUN GARANTERES, HVIS DISSE
ANVISNINGER FØLGES; SØRG DERFOR FOR AT GEMME DEM.
ADVARSEL:
SIKKERHETEN TIL DETTE APPARATET GARANTERES KUN HVIS DU OVERHOLDER
DISSE INSTRUKSJONENE; HUSK Å OPPBEVARE DEM PÅ ET TRYGT STED.
OBSERVERA!
UTRUSTNINGENS SÄKERHET KAN ENDAST GARANTERAS OM DESSA ANVISNINGAR
RESPEKTERAS I DETALJ. SPARA DÄRFÖR DESSA ANVISNINGAR FÖR FRAMTIDA
KONSULTATION.
ВНИМАНИЕ:
МЫ ГАРАНТИРУЕМ БЕЗОПАСНУЮ ЭКСПЛУАТАЦИЮ ИЗДЕЛИЯ ТОЛЬКО ПРИ
СОБЛЮДЕНИИ СЛЕДУЮЩИХ ИНСТРУКЦИЙ; С ЭТОЙ ЦЕЛЬЮ НЕОБХОДИМО
СОХРАНИТЬ ДАННУЮ БРОШЮРУ.
警告
为确保该装置安全，请遵守操作指示；并于安全场所放置。
IT
EN
FR
DE
NL
ES
DA
NO
SV
RU
ZH

2
L

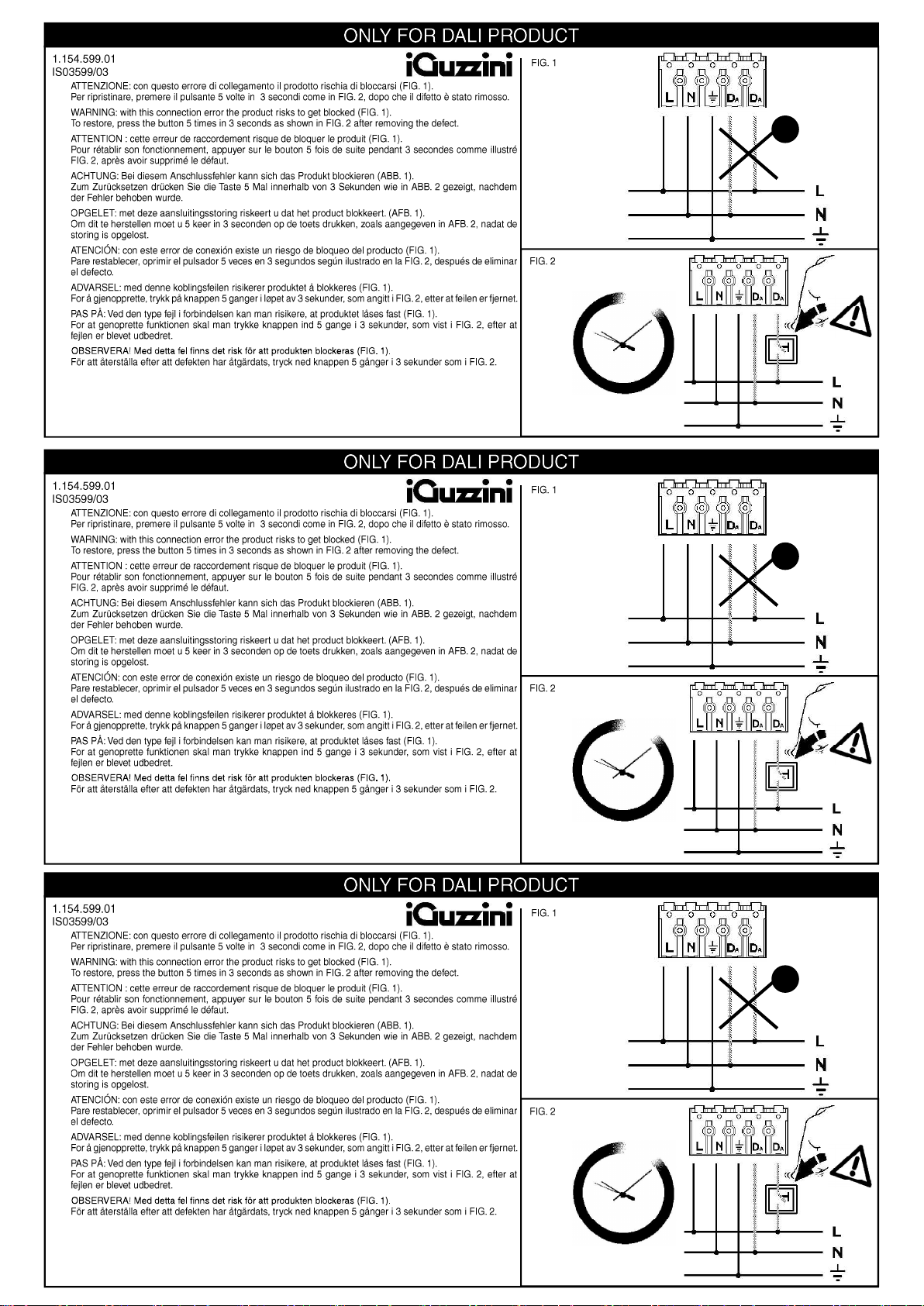

Sul binario DALI iGuzzini è possibile utilizzare solo prodotti DALI iGuzzini.I prodotti DALI
iGuzzini possono essere utilizzati solo su binari DALI iGuzzini.
The iGuzzini DALI track may only be used in conjunction with iGuzzini DALI products.
iGuzzini DALI products may only be used in conjunction with iGuzzini DALI tracks.
Sur le rail DALI iGuzzini on en peut utiliser que des produits DALI iGuzzini. Les produits
DALI iGuzzini ne peuvent être utilisés que sur les rails DALI iGuzzini.
An der DALI-Stromschiene von iGuzzini können nur DALI-fähige Leuchten von iGuzzini
angeschlossen werden. Die DALI-fähigen Leuchten von iGuzzini eignen sich nur zur
Verwendung an DALI-Stromschienen von iGuzzini.
Op de iGuzzini DALI rails is het alleen mogelijk producten iGuzzini DALI te gebruiken.
De producten iGuzzini DALI mogen alleen worden gebruikt op de rails iGuzzini DALI.
En el raíl DALI iGuzzini sepueden utilizar solamente productos DALI iGuzzini. Los productos
DALI iGuzzini pueden utilizarse solamente en los raíles DALI iGuzzini.
På skinnen DALI iGuzzini er det bare mulig å bruke DALI iGuzzini-produkter. Produktene
DALI iGuzzini kan bare brukes på DALI iGuzzini-skinner.
På DALI iGuzzini skinnen er det kun muligt at bruge produkter fra DALI iGuzzini. DALI
iGuzzini produkterne kan kun bruges på DALI iGuzzini skinnerne.
På DALI iGuzzini-spåret kan endast DALI iGuzzini-produkter. DALI iGuzzini-produkter
kan endast användas på DALI iGuzzini-spår.
На шинопроводе DALI iGuzzini можно использовать только изделия DALI iGuzzini.
Изделия DALI iGuzzini могут быть использованы только на шинопроводах DALI iGuzzini.
在iGuzzini DALI轨道上只可使用DALI iGuzzini的产品。
DALI iGuzzini的产品只可以用在DALI iGuzzini的轨道上。
IT
EN
FR
DE
NL
ES
NO
DA
SV
RU
ZH

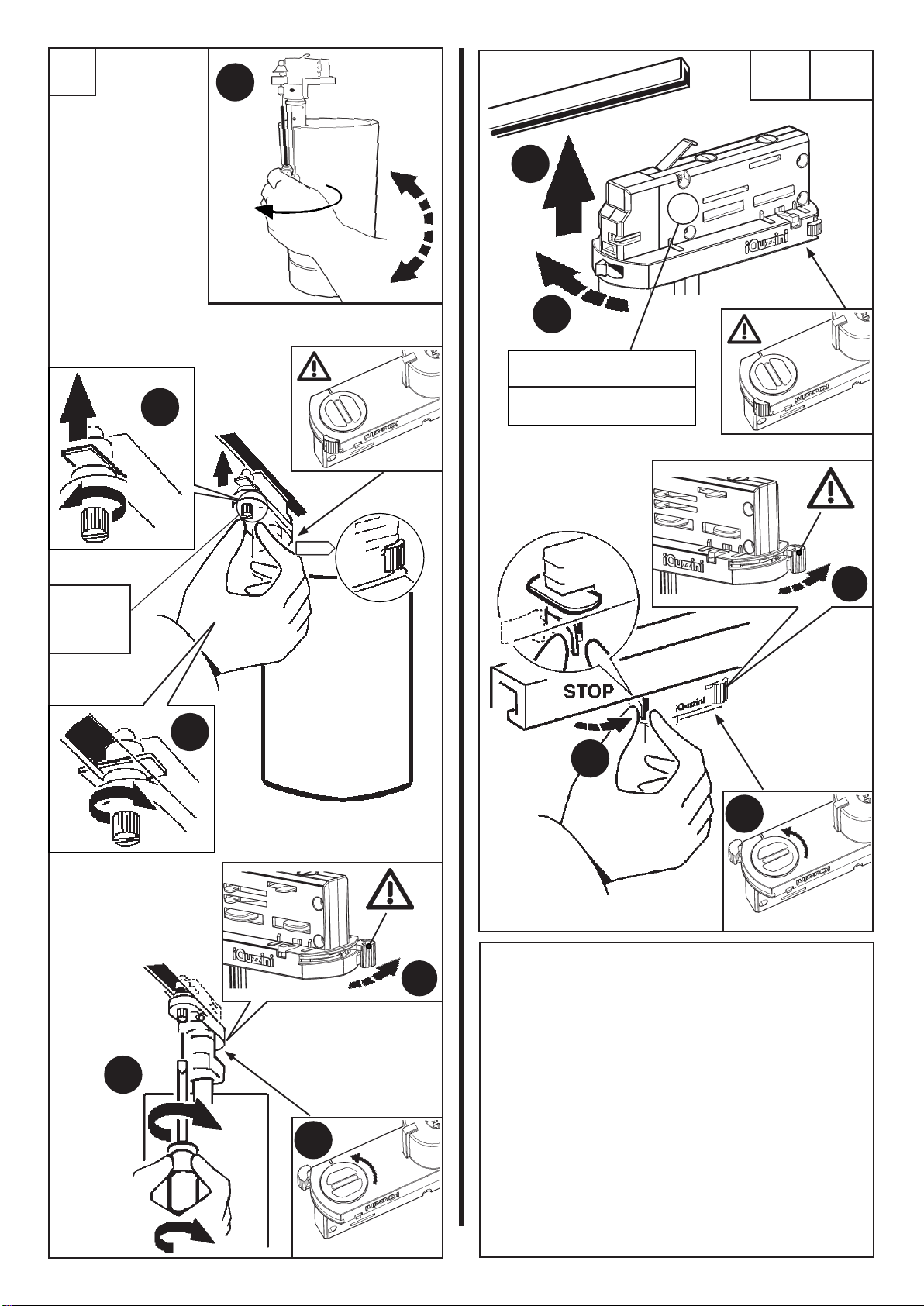

ART
MR94
3
2
1
00
11
33
22
STOP
5
6
11
33
22
00
ON
4
CLICK
M
S
1
2
3
00
11
33
22
5
11
33
22
00
ON
4
CLICK
ART MR94
ART MR95 (DALI)

3
OK
NO
NON TOCCARE
DO NOT TOUCH
NE PAS TOUCHER
NICHT BERÜHREN
NIET AANRAKEN
NO TOCAR
MÅ IKKE BERØRES
MÅ IKKE BERØRES
VIDRÖR INTE
НЕ КАСАТЬСЯ
切勿触摸
2
3
1
NON MODIFICARE I PARAMETRI DELL'ALIMENTATORE DALI IMPOSTATI DALLA
“iGuzzini “
DO NOT CHANGE THE DALI POWER-UNIT PARAMETERS SET BY “iGuzzini“
NE PAS MODIFIER LES PARAMÈTRES DU BALLAST DALI DÉFINIS PAR «IGUZZI-
NI»
DIE VON „iGuzzini“ EINGESTELLTEN PARAMETER DES DALI-NETZTEILS DÜRFEN
NICHT VERÄNDERT WERDEN
NIET DE PARAMETERS VAN HET DALI-VOORSCHAKELAPPARAATWIJZIGEN DIE
DOOR “ iGuzzini“ ZIJN INGESTELD
NO CAMBIAR LOS PARÁMETROS DEL ALIMENTADOR DALI PROGRAMADOS POR “
iGuzzini “
FORETAGIKKEÆNDRINGERPÅPARAMETRENE FOR DALISTRØMFORSYNINGSEN-
HEDENINDSTILLET AF“ iGuzzini “
PARAMETRENE SOM ER LAGT INN I DALI STRØMFORSYNINGSENHETEN FRA
"iGuzzini" MÅ IKKE ENDRES
ÄNDRA INTE PARAMETRARNA FÖR REAKTORN DALI SOM HAR STÄLLTS IN AV
iGuzzini
НЕ ИЗМЕНЯТЬ ПАРАМЕТРЫ БЛОКА ПИТАНИЯ, ЗАДАННЫЕ НА ЗАВОДЕ “ iGuzzini “
请勿改变 “iGuzzini” 设置的 DALI（数字可寻址照明接口）电源装置参数
IT
EN
FR
DE
NL
ES
NO
DA
SV
RU
ZH
art. MR67 - MR68
MR69 - P248
P249 - P250
P211 - P212
P634 - P635
QG74 - QG75
QG76 - QG77
art. MR58
MR59 - MR60
MR61 - MR62
MR63 - MR64
MT76 - MT77
MT78 - P245
P246 - P247
MT82 - QG78
QG79 - QG80
QG81 - QV36
QV37 - RC08
RC09

4
VERDE
GREEN
VERT
GRUN
GROEN
VERDE
GRØN
GRØNN
GRÖN
ЗЕЛЕНЫЙ
OK
NO

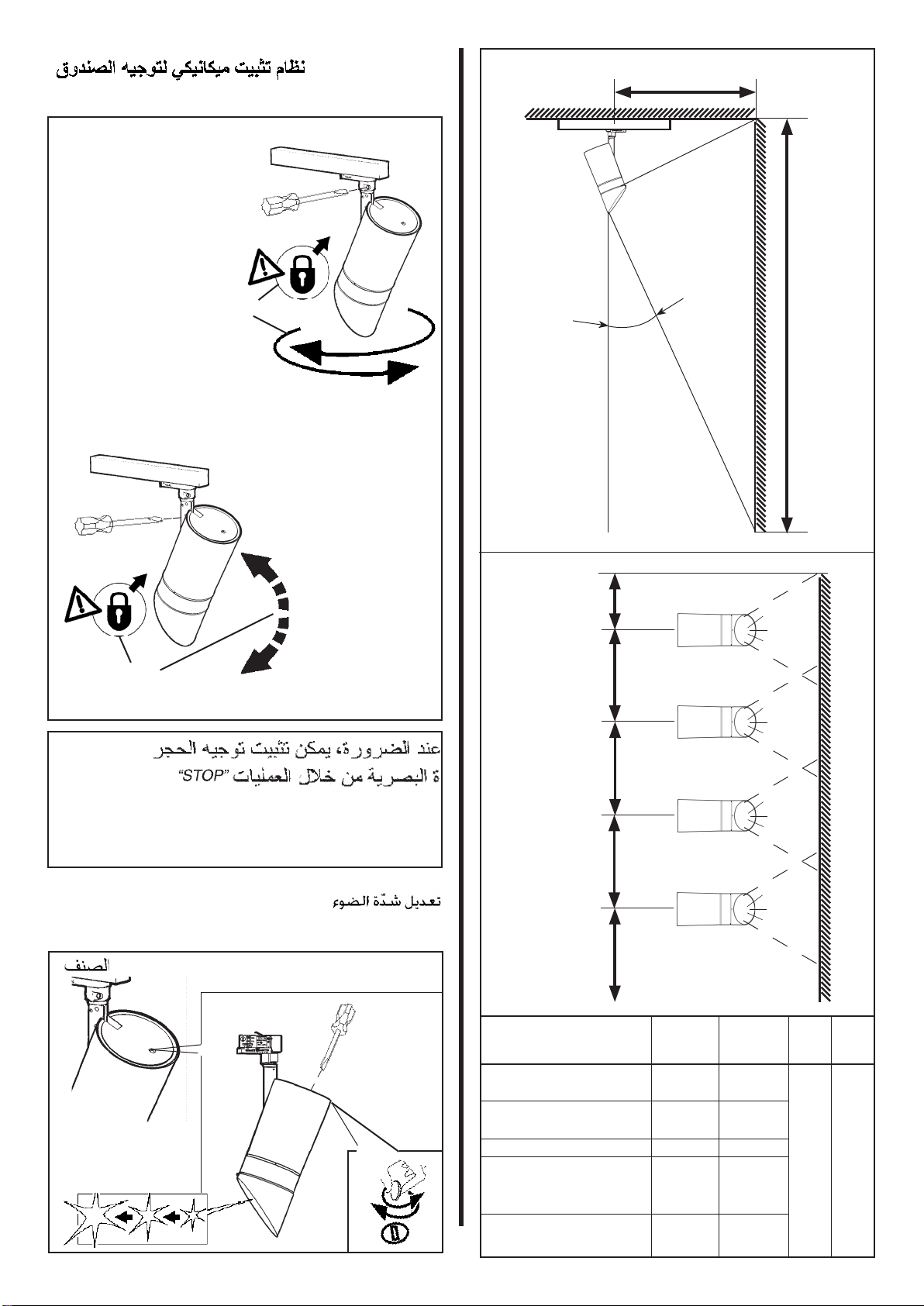

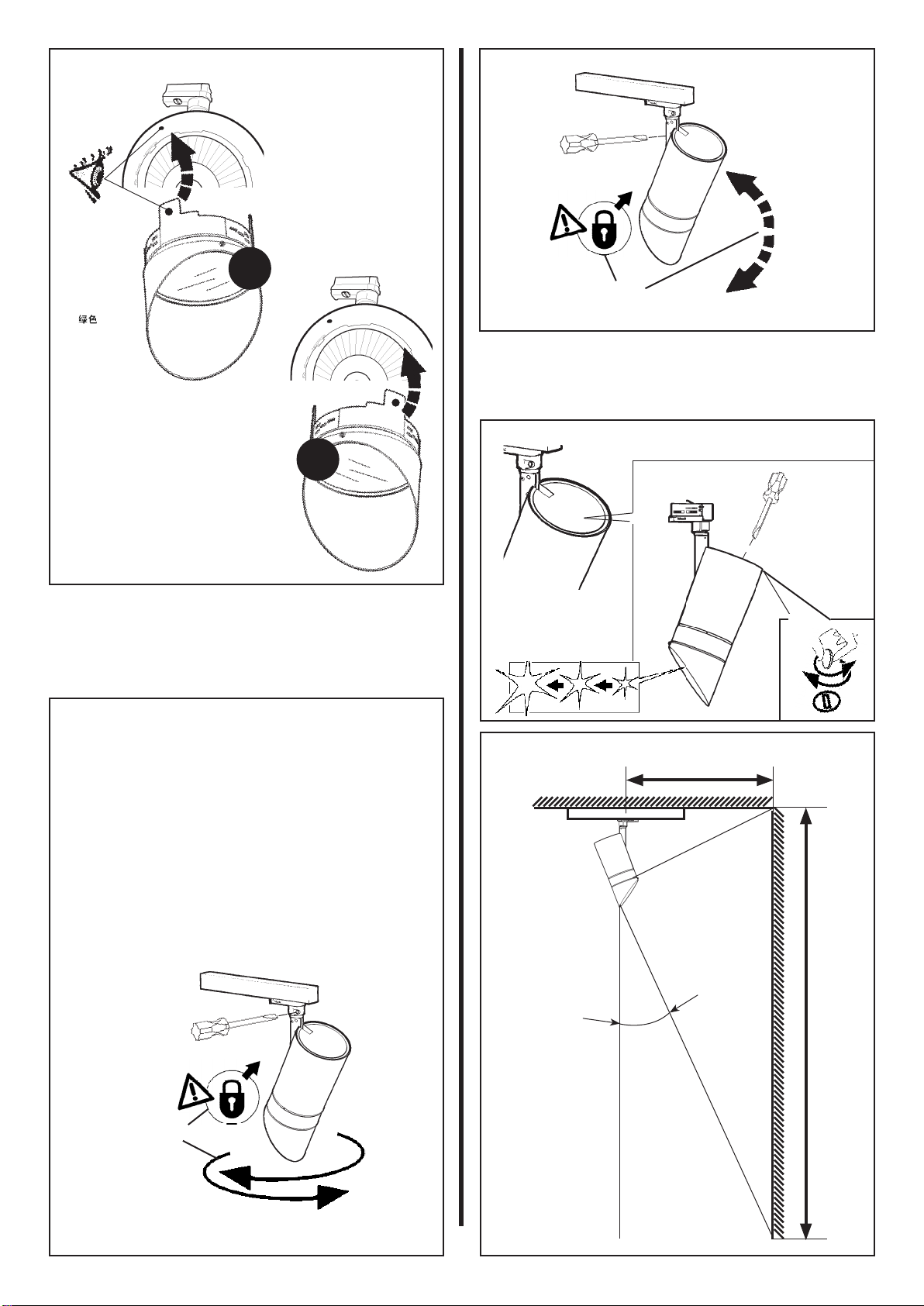

BLOCCO MECCANICO DEL PUNTAMENTO DEL VANO - MECHANICAL LOCKING OF THE
ASSEMBLY AIMING SYSTEM - VERROUILLAGE MÉCANIQUE DE L'ORIENTATION DU BLOC
OPTIQUE - MECHANISCHE BLOCKIERVORRICHTUNG DES LEUCHTENGEHÄUSES
MECHANISCHE BLOKKERING VAN DE RICHTING VAN DE BEHUIZING - BLOQUEO MECÁNICO
DEL PUNTO DE ENFOQUE DEL CUERPO - MEKANISK LÅSTIL OPSÆTNINGAF DEN OPTISKE
ENHEDS RETNING - MEKANISK LÅSINGAV DET OPTISKE ROMMETS RETNING - MEKANISK
BLOCKERING AV DET OPTISKA RUMMETS RIKTNING
МЕХАНИЧЕСКАЯ БЛОКИРОВКА ОРИЕНТАЦИИ ОТСЕКА - 装配瞄准系统的机械闭锁
360°
STOP
STOP
90°
L
h
a
REGOLAZIONE DELL'INTENSITA' LUMINOSA - ADJUSTING THE LUMINOSITY
RÉGLAGE DE L'INTENSITÉ LUMINEUSE - EINSTELLEN DER LICHTSTÄRKE
HET REGELEN VAN DE LICHTSTERKTE - REGULACION DE LA INTENSIDAD LUMINOSA
JUSTERING AF LYSSTYRKEN - JUSTERE LYSSTYRKEN - INSTÄLLNING AV LJUSSTYRKA
НАСТРОЙКА ИНТЕНСИВНОСТИ ОСВЕЩЕНИЯ - 调整亮度
art. MR58 - MR59 - MR60 - MR61 - MR62 - MR63 - MR64
P211 - P212 - QG74 - QG75 - QG78 - QG79
IT
EN
FR
DE
NL
ES
DA
NO
SV
RU
ZH
Se necessario, é possibile bloccare l'orientamento del vano ottico tramite le operazioni
"STOP"
If necessary, it is possible to x the optical assembly by steps "STOP"
Si nécessaire, il est possible de bloquer l'orientation du groupe optique en e󰀨ectuant les
opérations "STOP".
Falls nötig, kann das OPtikgehäuse mittels der Operationen "STOP"blockiert werden.
Indien noodzakelijk kunt u de richting van het verlichtingsarmatuur vastzetten door de
handelingen "STOP" uit te voeren.
De ser necesario es posible detener la orientación de la 0optica, efectuando las opera-
ciones "STOP".
Hvis det er nødvendigt, kan man fastlåse retningen på den optiske enhed ved at følge
fremgangsmåden i "STOP"
Ved behov, er det mulig å feste den optiske enheten ved trinn "STOP".
Omdetärnödvändigtgårdetattblockera det optiska rummets riktning med momenten "STOP"
При необходимости можно заблокировать направление оптического проема с
помощью операций "STOP".
需要时，可以按照 "STOP" 号操作来固定光学组装位置。

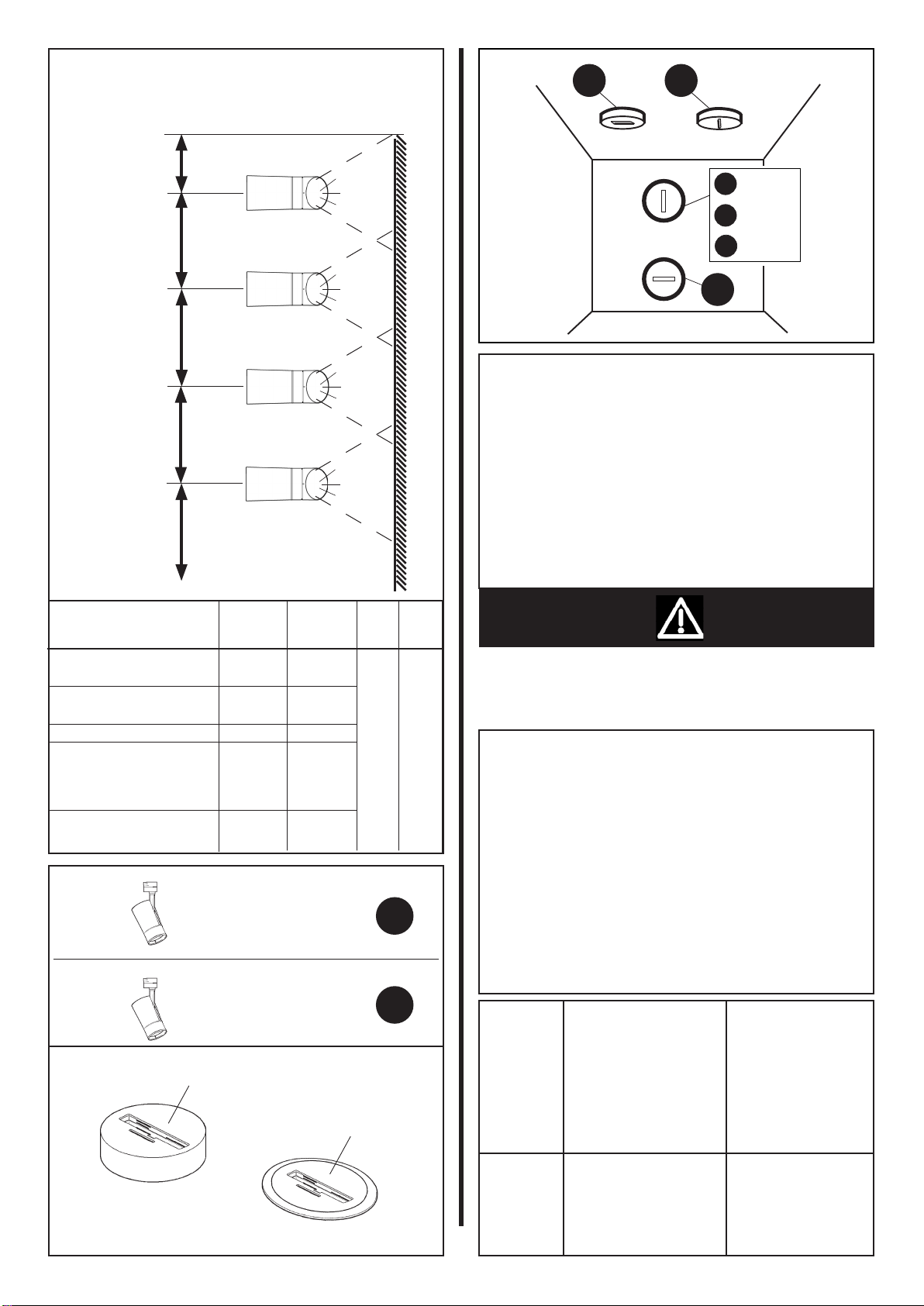

5
0,9
25°
0,9 30°
P211 - P212 - P634 - P635
QG74 - QG75 - QG76 - QG77
MR64 - MT82
1
1
ART ( L )
m
( X max)
m
( h )
m
2,7
X/2
X
X
X
X
a
20°- 25°
25°
1
0,8 25°
MR67 - MR68 - MR69
P248 - P249 - P250
MR61 - MR62 - MR63 - P245
P246 - P247 - QG78 - QG79
QG80 - QG81 - QV36 - QV37
RC08 - RC09
MR58 - MR59 - MR60
MT76 - MT77 - MT78
OK
Small
Medium art.
MXZ2 - MXZ3
+
NO
Large
art.
MXZ2 - MXZ3
+
MXZ2
MXZ3
NO
OK OK
SOSTITUZIONE DEL LED - REPLACING THE LED
REMPLACEMENT DE LA LED - AUSTAUSCHEN DER LED
VERVANGEN VAN DE LED - REEMPLAZO DEL LED
UDSKIFTNING AF LYSDIODE - BYTE AV LYSDIOD
UTSKIFTING AV DEN LYSEMITTERENDE DIODEN
Замена светодиода - 发光二极管替换
art. MR58 - MR59 - MR60 - MR61 - MR62 - MR63 - MR64 - MR67
MR68 - MR69 - MT76 - MT77 - MT78 - P245 - P246 - P247 - MT82
P248 - P249 - P250 - P211 - P212 - P634 - P635 - QG74 - QG75
QG76 - QG77 - QG78 - QG79 - QG80 - QG81 - QV36 - QV37
RC08 - RC09
IT
EN
FR
DE
NL
ES
DA
NO
SV
RU
ZH
N.B.: Per la sostituzione del LED contattare l'azienda iGuzzini.
N.B.: For information on LED replacement please contact iGuzzini.
N.B.: Pour procéder au remplacement de la LED, adressez-vous à la société iGuzzini.
..
N.B.: Bezüglich des Austausches der LED kontaktieren Sie bitte die Firma iGuzzini.
N.B.: Voor het vervangen van de LED neemt u contact op met het bedrijf iGuzzini.
NOTA: Para sustituir el LED llame a la empresa iGuzzini.
N.B.: For udskiftning af lysdioden, skal man kontakte iGuzzini.
N.B.: For informasjon om skifte av LED, vennligst ta kontakt med iGuzzini.
OBS! För byte av lysdioden, kontakta företaget iGuzzini.
ПРИМЕЧАНИЕ: Для замены СИДов обращайтесь в компанию iGuzzini.
注意：如需LED更换的信息，请联系iGuzzini。
IT
EN
FR
DE
NL
ES
NO
DA
SV
RU
ZH
Per l'installazione con gli accessori art. MXZ2 - MXZ3 fare riferimento al foglio istru-
zioni relativo.
To install the product with accessories MXZ2 - MXZ3 , please see the relevant in-
struction sheet.
En cas d’installation avec les accessoires art. MXZ2 - MXZ3, se conformer aux instruc-
tions de la feuille d’instructions correspondante.
Bezüglich der Installation mit den Zubehörteilen Art. MXZ2 - MXZ3 ziehen Sie das
entsprechende Unterweisungsblatt zu Rate.
Voor het installeren van de accessoires art. MXZ2 - MXZ3 kunt u het betre󰀨ende
instructieblaadje raadplegen.
Para la instalación con los accesorios art. MXZ2 - MXZ3 hágase referencia a la hoja
de instrucciones.
For installation af ekstraudstyr art. MXZ2 - MXZ3 henvises til den pågældende
brugsanvisning.
For installasjon av tilbehøret MXZ2 - MXZ3, vennligst se tilhørende instruksjonsark.
Angående installation med tillbehören MXZ2 - MXZ3 hänvisas till respektive in-
struktionsblad.
Порядок монтажа аксессуаров арт. MXZ2 - MXZ3 смотрите в соответствующих
инструкциях.
安装配备附件 MXZ2 - MXZ3 的产品时，请参阅相关说明表。
P634 - P635
P245 - P246
P247 - P248
P249 - P250
QG76 - QG77
QG80 - QG81
ART.
1 (2 m A)
CARICO DALI / DALI LOAD
CHARGE DALI
(COURANT MAXI ADMISSIBLE)
DALI-LAST
DALI VERMOGEN
CARGA DALI
DALI STRØMSTYRKE
BELASTNING FOR "DALI"
DALI-BELASTNING
МАКС. ТОК СИСТЕМЫ DALI С
РЕГУЛЯЦИЕЙ ИНТЕНСИВНОСТИ
СВЕТА
DALI 智能调光系统允许的最大电流量
INDIRIZZI DALI
DALI ADDRESSES
ADRESSES DALI
DALI-ADRESSEN
DALI ADRESSEN
DIRECCIONES DALI
DALI ADRESSER
ADRESSER TIL "DALI"
DALI-ADRESSER
ЛОГИЧЕСКИЕ АДРЕСА
СИСТЕМЫ DALI
DALI智能调光系统计算机指定控
制参数
1
OK Small
NO Medium
NO Large

6Headquarters iGuzzini illuminazione spa
via Mariano Guzzini, 37 - 62019 Recanati Italy
Bluetooth

1
2.509.425.06
IS10365/03
ATTENZIONE:
LA SICUREZZA DELL'APPARECCHIO E' GARANTITA SOLO CON L'USO APPROPRIATO
DELLE SEGUENTI ISTRUZIONI; PERTANTO E' NECESSARIO CONSERVARLE.
WARNING:
THE SAFETY OF THIS FIXTURE IS GUARANTEED ONLY IF YOU COMPLY WITH
THESE INSTRUCTIONS; REMEMBER TO CONSERVE IN A SAFE PLACE.
ATENCION:
LA SEGURIDAD DEL APARATO SE GARANTIZA SOLO CUMPLIENDO CUIDADOSAMENTE
LAS SIGUIENTES INSTRUCCIONES; POR ELLO, ES NECESARIO CONSERVARLAS.
Il funzionamento dei prodotti è garantito solo con l’utilizzo di binari ed accessori iGuz-
zini
Correct product operation is only guaranteed if iGuzzini tracks and accessories are
used.
El funcionamiento de los productos se garantiza solamente si se utilizan raíles y acce-
sorios
iGuzzini.
OK
NO
N.B.: DURANTE L'INSTALLAZIONE DEL SISTEMA RISPETTARE SCRUPOLOSAMENTE
LE NORME IMPIANTISTICHE VIGENTI.
N.B.: WHEN INSTALLING THE SYSTEM STRICTLY COMPLY WITH ALL REGULATIONS
ON INSTALLATION IN FORCE.
N.B.: DURANTE LA INSTALACIÓN DEL SISTEMA RESPETAR ESCRUPULOSAMENTE
LAS NORMAS DE INSTALACIÓN VIGENTES.
SPOT PALCO WallWasher
Small
102 mm Medium
122 mm Large
142 mm
art. X208
OK Medium + art. X208
OK Small + art. X208
NO Small
NO Large
NO Medium
OK
OK Small
NO Medium
NO Large
OK Medium + art. X208
AR
IT
EN
ES

2
Sul binario DALI iGuzzini è possibile utilizzare solo prodotti DALI iGuzzini.I prodotti DALI
iGuzzini possono essere utilizzati solo su binari DALI iGuzzini.
TheiGuzzini DALItrack mayonlybeused in conjunction withiGuzziniDALIproducts.iGuzzini
DALI products may only be used in conjunction with iGuzzini DALI tracks.
Enel raíl DALIiGuzzini se puedenutilizar solamente productos DALIiGuzzini.Losproductos
DALI iGuzzini pueden utilizarse solamente en los raíles DALI iGuzzini.
NON MODIFICARE I PARAMETRI DELL'ALIMENTATORE DALI IMPOSTATI DALLA
“iGuzzini “
DO NOT CHANGE THE DALI POWER-UNIT PARAMETERS SET BY “iGuzzini“
NO CAMBIAR LOS PARÁMETROS DEL ALIMENTADOR DALI PROGRAMADOS POR
“ iGuzzini “
L
ART
MR94
3
2
1
0
1
3
2
STOP
5
6
1
3
2
0
ON
4
CLICK
M
S
1
2
3
0
1
3
2
5
1
3
2
0
ON
4
CLICK
ART MR94
ART MR95 (DALI)
AR
IT
EN
ES
AR
IT
EN
ES

3
OK
NO
2
3
1
NON TOCCARE
DO NOT TOUCH
NO TOCAR
VERDE
GREEN
VERDE OK
NO
art. MR67 - MR68
MR69 - P248
P249 - P250
P211 - P212
P634 - P635
QG74 - QG75
QG76 - QG77
art. MR58
MR59 - MR60
MR61 - MR62
MR63 - MR64
MT76 - MT77
MT78 - P245
P246 - P247
MT82 - QG78
QG79 - QG80
QG81 - QV36
QV37

4
360°
STOP
STOP
90° X/2
X
X
X
X
L
h
a
BLOCCO MECCANICO DEL PUNTAMENTO DEL VANO - MECHANICAL LOCKING OF THE
ASSEMBLY AIMING SYSTEM - DEL PUNTO DE ENFOQUE DEL CUERPO
Senecessario,é possibilebloccarel'orientamentodel vanootticotramitele operazioni "STOP"
If necessary, it is possible to fix the optical assembly by steps "STOP"
De ser necesario es posible detener la orientación de la 0optica, efectuando las opera-
ciones "STOP"
REGOLAZIONE DELL'INTENSITA' LUMINOSA
ADJUSTING THE LUMINOSITY
REGULACION DE LA INTENSIDAD LUMINOSA
AR
IT
EN
ES
art. MR58 - MR59 - MR60 - MR61 - MR62 - MR63 - MR64
P211 - P212 - QG74 - QG75 - QG78 - QG79
0,9
25°
0,9 30°
P211 - P212 - P634 - P635
QG74 - QG75 - QG76 - QG77
MR64 - MT82
1
1
ART ( L )
m
( X max)
m
( h )
m
2,7
a
20°- 25°
25°
1
0,8 25°
MR67 - MR68 - MR69
P248 - P249 - P250
MR61 - MR62 - MR63 - P245
P246 - P247 - QG78 - QG79
QG80 - QG81 - QV36 - QV37
MR58 - MR59 - MR60
MT76 - MT77 - MT78

5Headquarters iGuzzini illuminazione spa
via Mariano Guzzini, 37 - 62019 Recanati Italy
OK
Small
Medium art.
MXZ2 - MXZ3
+
NO
Large
art.
MXZ2 - MXZ3
+
MXZ2
MXZ3
N.B.: Per la sostituzione del LED contattare l'azienda iGuzzini.
N.B.: For information on LED replacement please contact iGuzzini.
NOTA: Para sustituir el LED llame a la empresa iGuzzini.
LED
iGuzzini
SEGNALAZIONI LED
LED WARNINGS
SEÑALACIONES DEL LED
Per l'installazione con gli accessori art. MXZ2 - MXZ3 fare riferimento al foglio istru-
zioni relativo.
To install the product with accessories MXZ2 - MXZ3 , please see the relevant instruc-
tion sheet.
Para la instalación con los accesorios art. MXZ2 - MXZ3 hágase referencia a la hoja
de instrucciones.
NO
OK OK
OK Small
NO Medium
NO Large
AR
IT
EN
ES
AR
IT
EN
ES
art. MR58 - MR59 - MR60 - MR61 - MR62 - MR63 - MR64 - MR67
MR68 - MR69 - MT76 - MT77 - MT78 - P245 - P246 - P247
MT82 - P248 - P249 - P250 - P211 - P212 - P634 - P635
QG74 - QG75 - QG76 - QG77 - QG78 - QG79 - QG80 - QG81
QV36 - QV37
CARICO DALI / DALI LOAD
CHARGE DALI
CARGA DALI
INDIRIZZI DALI
DALI ADDRESSES
DIRECCIONES DALI
P634 - P635
P245 - P246
P247 - P248
P249 - P250
QG76 - QG77
QG80 - QG81
QV36 - QV37
ART.
1 (2 m A) 1
Bluetooth

1.154.078.00
IS11579/01
POSIZIONE DI INSTALLAZIONE ADATTATORE
ADAPTER INSTALLATION POSITION
POSITION D’INSTALLATION ADAPTATEUR
EINBAUPOSITION DES ADAPTERS
INSTALLATIESTAND ADAPTER
POSICIÓN DE INSTALACIÓN DEL ADAPTADOR
POSITION TIL ADAPTERENS INSTALLATION
INSTALLASJONSPOSISJON FOR ADAPTER
INSTALLATIONSPOSITION FÖR ADAPTER
ПОЛОЖЕНИЕ МОНТАЖА ПЕРЕХОДНИКА
适配器安装位置
1.154.078.00
IS11579/01
POSIZIONE DI INSTALLAZIONE ADATTATORE
ADAPTER INSTALLATION POSITION
POSITION D’INSTALLATION ADAPTATEUR
EINBAUPOSITION DES ADAPTERS
INSTALLATIESTAND ADAPTER
POSICIÓN DE INSTALACIÓN DEL ADAPTADOR
POSITION TIL ADAPTERENS INSTALLATION
INSTALLASJONSPOSISJON FOR ADAPTER
INSTALLATIONSPOSITION FÖR ADAPTER
ПОЛОЖЕНИЕ МОНТАЖА ПЕРЕХОДНИКА
适配器安装位置
1.154.078.00
IS11579/01
POSIZIONE DI INSTALLAZIONE ADATTATORE
ADAPTER INSTALLATION POSITION
POSITION D’INSTALLATION ADAPTATEUR
EINBAUPOSITION DES ADAPTERS
INSTALLATIESTAND ADAPTER
POSICIÓN DE INSTALACIÓN DEL ADAPTADOR
POSITION TIL ADAPTERENS INSTALLATION
INSTALLASJONSPOSISJON FOR ADAPTER
INSTALLATIONSPOSITION FÖR ADAPTER
ПОЛОЖЕНИЕ МОНТАЖА ПЕРЕХОДНИКА
适配器安装位置
1.154.078.00
IS11579/01
POSIZIONE DI INSTALLAZIONE ADATTATORE
ADAPTER INSTALLATION POSITION
POSITION D’INSTALLATION ADAPTATEUR
EINBAUPOSITION DES ADAPTERS
INSTALLATIESTAND ADAPTER
POSICIÓN DE INSTALACIÓN DEL ADAPTADOR
POSITION TIL ADAPTERENS INSTALLATION
INSTALLASJONSPOSISJON FOR ADAPTER
INSTALLATIONSPOSITION FÖR ADAPTER
ПОЛОЖЕНИЕ МОНТАЖА ПЕРЕХОДНИКА
适配器安装位置

AR T.
1.154.598.14
IS10226/08
MJ86 - MJ87 - MJ88 - MJ89 - MR60
MT46 - MT47 - MT48 - MT49 - MT78
MJ74 - MJ75 - MJ76 - MJ77 - MR57
MT42 - MT43 - MT44 - MT45 - MT77
MJ67 - MJ68 - MJ71 - MJ72 - MR55
MR56 - MJ66 - MJ69 - MJ70 - MJ73
MJ98 - MJ99 - MK00 - MK01 - MR63
QG58 - QG59 - QG60 - QG61 - QG62
QG63 - QG64 - QG65 - QG78 - QG79
RC00 - RC01 - RC02 - RC03 - RC04
RC05 - RC06 - RC07 - RC08 - RC09
>0,9 0,091
>0,95 0,1
fattore di potenza - power factor -
facteur de puissance
Leistungsfaktor - vermogensfactor
- factor de potencia
e󰀨ektfaktor - e󰀨ektfaktor
effektfaktor - фактор
мощности - 功率因数
(A)
corrente assorbita -
absorbed current - courant absorbé
Stromaufnahme - stroomopname
corriente absorbida - absorberet
strøm - absorbert strøm
tillförd ström - поглощаемая
мощность - 电源电流
MK29 - MK30 - MK31 - MR32 - MR70
ML53
0,104
>0,9
MJ78 - MJ79 - MJ80 - MJ81 - MR58
MK02 - MK03 - MK04 - MR64
MK13 - MK14 - MK15 - MK16
MK26 - MK27 - MK28 - MR69
MK18 - MK19 - MK20 - MR67
MJ82 - MJ83 - MJ84 - MJ85 - MR59
MJ90 - MJ91 - MJ92 - MJ93 - MR61
MJ94 - MJ95 - MJ96 - MJ97 - MR62
MK05 - MK06 - MK07 - MK08 - MR65
>0,95 0,4
>0,95 0,256
>0,9 0,086
>0,95 0,14
>0,95 0,24
>0,9 0,093
>0,95 0,18
>0,95 0,135
>0,9 0,15
>0,95 0,2
MK33 - MK34 - MK35 - ML52
MK22 - MK23 - MK24 - MR68
>0,95 0,3
>0,95 0,45
>0,95 0,208
>0,95 0,127
MR98
P207 - P208 - P209 - P210 - P212
P630 - P631 - P632 - P633 - P635
QG42 - QG43 - QG44 - QG45 - QG46
QG47 - QG48 - QG49 - QG74 - QG75
QG50 - QG51 - QG52 - QG53 - QG54
QG55 - QG56 - QG57 - QG76 - QG77
>0,95 0,142
MT38 - MT39 - MT40 - MT41 - MT76 >0,9 0,089
P232 - P233 - P234 - P235 - P247
QG66 - QG67 - QG68 - QG69 - QG70
QG71 - QG72 - QG73 - QG80 - QG81
QV28 - QV29 - QV30 - QV31 - QV32
QV33 - QV34 - QV35 - QV36 - QV37
>0,95 0,186
P224 - P225 - P226 - P227 - P245
MT54 - MT55 - MT56 - MT57 - P246
MT62 - MT63 - MT64 - MT82
N212
MT68 - MT69 - MT70 - P249
P252
N208
P945
N210
P946
P947
MXJ0 - Q744
P251 - Q745
P203 - P204 - P205 - P206 - P211
P213 - P214 - P215 - P216 - P221
P217 - P218 - P219 - P220 - P222
>0,95
>0,95
>0,9
>0,95
0,86
>0,95
>0,95
0,86
>0,9
>0,9
>0,9
>0,95
>0,95
>0,95
>0,95
>0,95
0,065
0,064
0,147
0,143
0,156
0,099
0,212
0,157
0,035
0,037
0,103
0,105
0,104
0,122
0,083
0,101
P626 - P627 - P628 - P629 - P634 >0,95 0,118
P242 - P243 - P244 - P250
P236 - P237 - P238 - P248
MK09 - MK10 - MK11 - MK12 - MR66
>0,95 0,25
AR T.
1.154.598.14
IS10226/08
MJ86 - MJ87 - MJ88 - MJ89 - MR60
MT46 - MT47 - MT48 - MT49 - MT78
MJ74 - MJ75 - MJ76 - MJ77 - MR57
MT42 - MT43 - MT44 - MT45 - MT77
MJ67 - MJ68 - MJ71 - MJ72 - MR55
MR56 - MJ66 - MJ69 - MJ70 - MJ73
MJ98 - MJ99 - MK00 - MK01 - MR63
QG58 - QG59 - QG60 - QG61 - QG62
QG63 - QG64 - QG65 - QG78 - QG79
RC00 - RC01 - RC02 - RC03 - RC04
RC05 - RC06 - RC07 - RC08 - RC09
>0,9 0,091
>0,95 0,1
fattore di potenza - power factor -
facteur de puissance
Leistungsfaktor - vermogensfactor
- factor de potencia
e󰀨ektfaktor - e󰀨ektfaktor
effektfaktor - фактор
мощности - 功率因数
(A)
corrente assorbita -
absorbed current - courant absorbé
Stromaufnahme - stroomopname
corriente absorbida - absorberet
strøm - absorbert strøm
tillförd ström - поглощаемая
мощность - 电源电流
MK29 - MK30 - MK31 - MR32 - MR70
ML53
0,104
>0,9
MJ78 - MJ79 - MJ80 - MJ81 - MR58
MK02 - MK03 - MK04 - MR64
MK13 - MK14 - MK15 - MK16
MK26 - MK27 - MK28 - MR69
MK18 - MK19 - MK20 - MR67
MJ82 - MJ83 - MJ84 - MJ85 - MR59
MJ90 - MJ91 - MJ92 - MJ93 - MR61
MJ94 - MJ95 - MJ96 - MJ97 - MR62
MK05 - MK06 - MK07 - MK08 - MR65
>0,95 0,4
>0,95 0,256
>0,9 0,086
>0,95 0,14
>0,95 0,24
>0,9 0,093
>0,95 0,18
>0,95 0,135
>0,9 0,15
>0,95 0,2
MK33 - MK34 - MK35 - ML52
MK22 - MK23 - MK24 - MR68
>0,95 0,3
>0,95 0,45
>0,95 0,208
>0,95 0,127
MR98
P207 - P208 - P209 - P210 - P212
P630 - P631 - P632 - P633 - P635
QG42 - QG43 - QG44 - QG45 - QG46
QG47 - QG48 - QG49 - QG74 - QG75
QG50 - QG51 - QG52 - QG53 - QG54
QG55 - QG56 - QG57 - QG76 - QG77
>0,95 0,142
MT38 - MT39 - MT40 - MT41 - MT76 >0,9 0,089
P232 - P233 - P234 - P235 - P247
QG66 - QG67 - QG68 - QG69 - QG70
QG71 - QG72 - QG73 - QG80 - QG81
QV28 - QV29 - QV30 - QV31 - QV32
QV33 - QV34 - QV35 - QV36 - QV37
>0,95 0,186
P224 - P225 - P226 - P227 - P245
MT54 - MT55 - MT56 - MT57 - P246
MT62 - MT63 - MT64 - MT82
N212
MT68 - MT69 - MT70 - P249
P252
N208
P945
N210
P946
P947
MXJ0 - Q744
P251 - Q745
P203 - P204 - P205 - P206 - P211
P213 - P214 - P215 - P216 - P221
P217 - P218 - P219 - P220 - P222
>0,95
>0,95
>0,9
>0,95
0,86
>0,95
>0,95
0,86
>0,9
>0,9
>0,9
>0,95
>0,95
>0,95
>0,95
>0,95
0,065
0,064
0,147
0,143
0,156
0,099
0,212
0,035
0,037
0,103
0,105
0,104
0,122
0,083
0,101
P626 - P627 - P628 - P629 - P634 >0,95 0,118
P242 - P243 - P244 - P250
P236 - P237 - P238 - P248
MK09 - MK10 - MK11 - MK12 - MR66
>0,95 0,25
AR T.
1.154.598.14
IS10226/08
MJ86 - MJ87 - MJ88 - MJ89 - MR60
MT46 - MT47 - MT48 - MT49 - MT78
MJ74 - MJ75 - MJ76 - MJ77 - MR57
MT42 - MT43 - MT44 - MT45 - MT77
MJ67 - MJ68 - MJ71 - MJ72 - MR55
MR56 - MJ66 - MJ69 - MJ70 - MJ73
MJ98 - MJ99 - MK00 - MK01 - MR63
QG58 - QG59 - QG60 - QG61 - QG62
QG63 - QG64 - QG65 - QG78 - QG79
RC00 - RC01 - RC02 - RC03 - RC04
RC05 - RC06 - RC07 - RC08 - RC09
>0,9 0,091
>0,95 0,1
fattore di potenza - power factor -
facteur de puissance
Leistungsfaktor - vermogensfactor
- factor de potencia
e󰀨ektfaktor - e󰀨ektfaktor
effektfaktor - фактор
мощности - 功率因数
(A)
corrente assorbita -
absorbed current - courant absorbé
Stromaufnahme - stroomopname
corriente absorbida - absorberet
strøm - absorbert strøm
tillförd ström - поглощаемая
мощность - 电源电流
MK29 - MK30 - MK31 - MR32 - MR70
ML53
0,104
>0,9
MJ78 - MJ79 - MJ80 - MJ81 - MR58
MK02 - MK03 - MK04 - MR64
MK13 - MK14 - MK15 - MK16
MK26 - MK27 - MK28 - MR69
MK18 - MK19 - MK20 - MR67
MJ82 - MJ83 - MJ84 - MJ85 - MR59
MJ90 - MJ91 - MJ92 - MJ93 - MR61
MJ94 - MJ95 - MJ96 - MJ97 - MR62
MK05 - MK06 - MK07 - MK08 - MR65
>0,95 0,4
>0,95 0,256
>0,9 0,086
>0,95 0,14
>0,95 0,24
>0,9 0,093
>0,95 0,18
>0,95 0,135
>0,9 0,15
>0,95 0,2
MK33 - MK34 - MK35 - ML52
MK22 - MK23 - MK24 - MR68
>0,95 0,3
>0,95 0,45
>0,95 0,208
>0,95 0,127
MR98
P207 - P208 - P209 - P210 - P212
P630 - P631 - P632 - P633 - P635
QG42 - QG43 - QG44 - QG45 - QG46
QG47 - QG48 - QG49 - QG74 - QG75
QG50 - QG51 - QG52 - QG53 - QG54
QG55 - QG56 - QG57 - QG76 - QG77
>0,95 0,142
MT38 - MT39 - MT40 - MT41 - MT76 >0,9 0,089
P232 - P233 - P234 - P235 - P247
QG66 - QG67 - QG68 - QG69 - QG70
QG71 - QG72 - QG73 - QG80 - QG81
QV28 - QV29 - QV30 - QV31 - QV32
QV33 - QV34 - QV35 - QV36 - QV37
>0,95 0,186
P224 - P225 - P226 - P227 - P245
MT54 - MT55 - MT56 - MT57 - P246
MT62 - MT63 - MT64 - MT82
N212
MT68 - MT69 - MT70 - P249
P252
N208
P945
N210
P946
P947
MXJ0 - Q744
P251 - Q745
P203 - P204 - P205 - P206 - P211
P213 - P214 - P215 - P216 - P221
P217 - P218 - P219 - P220 - P222
>0,95
>0,95
>0,9
>0,95
0,86
>0,95
>0,95
0,86
>0,9
>0,9
>0,9
>0,95
>0,95
>0,95
>0,95
>0,95
0,065
0,064
0,147
0,143
0,156
0,099
0,212
0,157
0,035
0,037
0,103
0,105
0,104
0,122
0,083
0,101
P626 - P627 - P628 - P629 - P634 >0,95 0,118
P242 - P243 - P244 - P250
P236 - P237 - P238 - P248
MK09 - MK10 - MK11 - MK12 - MR66
>0,95 0,25

NO
x 5
IT
EN
FR
DE
NL
ES
NO
DA
SV
RU
ZH
3”
ВНИМАНИЕ: при наличии этой ошибки соединения продукт может заблокироваться (РИС. 1).
Для восстановления нажмите на кнопку 5 раз за 3 секунды, как указано на РИС. 2, после того как был
устранен дефект.
注意：出现这种故障时，灯具可能停止运行（1号图表）。
要重新启动，排除故障之后，请按照2号图表按按钮五次，每次三秒钟。
NO
x 5
IT
EN
FR
DE
NL
ES
NO
DA
SV
RU
ZH
3”
ВНИМАНИЕ: при наличии этой ошибки соединения продукт может заблокироваться (РИС. 1).
Для восстановления нажмите на кнопку 5 раз за 3 секунды, как указано на РИС. 2, после того как был
устранен дефект.
注意：出现这种故障时，灯具可能停止运行（1号图表）。
要重新启动，排除故障之后，请按照2号图表按按钮五次，每次三秒钟。
NO
x 5
IT
EN
FR
DE
NL
ES
NO
DA
SV
RU
ZH
3”
ВНИМАНИЕ: при наличии этой ошибки соединения продукт может заблокироваться (РИС. 1).
Для восстановления нажмите на кнопку 5 раз за 3 секунды, как указано на РИС. 2, после того как был
устранен дефект.
注意：出现这种故障时，灯具可能停止运行（1号图表）。
要重新启动，排除故障之后，请按照2号图表按按钮五次，每次三秒钟。

2.509.493.00
IS11580/00
POSIZIONE DI INSTALLAZIONE ADATTATORE
ADAPTER INSTALLATION POSITION
POSICIÓN DE INSTALACIÓN DEL ADAPTADOR
NO
OK
2.509.493.00
IS11580/00
POSIZIONE DI INSTALLAZIONE ADATTATORE
ADAPTER INSTALLATION POSITION
POSICIÓN DE INSTALACIÓN DEL ADAPTADOR
NO
OK
2.509.493.00
IS11580/00
POSIZIONE DI INSTALLAZIONE ADATTATORE
ADAPTER INSTALLATION POSITION
POSICIÓN DE INSTALACIÓN DEL ADAPTADOR
NO
OK
2.509.493.00
IS11580/00
POSIZIONE DI INSTALLAZIONE ADATTATORE
ADAPTER INSTALLATION POSITION
POSICIÓN DE INSTALACIÓN DEL ADAPTADOR
NO
OK

NO
2.509.296.01
IS07392/01
x 5
3”
ONLY FOR DALI PRODUCT
ATTENZIONE: con questo errore di collegamento il prodotto rischia di bloccarsi (FIG. 1).
Per ripristinare, premere il pulsante 5 volte in 3 secondi come in FIG. 2, dopo che il difetto è stato
rimosso.
WARNING:with this connection error the product risks to get blocked (FIG. 1).
To restore, press the button 5 times in 3 seconds as shown in FIG. 2 after removing the defect.
ATENCIÓN: con este error de conexión existe un riesgo de bloqueo del producto (FIG. 1).
Pare restablecer, oprimir el pulsador 5 veces en 3 segundos según ilustrado en la FIG. 2, después de
eliminar el defecto.
I
GB
E
FIG. 1
1
FIG. 2
2
NO
2.509.296.01
IS07392/01
x 5
3”
ONLY FOR DALI PRODUCT
ATTENZIONE: con questo errore di collegamento il prodotto rischia di bloccarsi (FIG. 1).
Per ripristinare, premere il pulsante 5 volte in 3 secondi come in FIG. 2, dopo che il difetto è stato
rimosso.
WARNING:with this connection error the product risks to get blocked (FIG. 1).
To restore, press the button 5 times in 3 seconds as shown in FIG. 2 after removing the defect.
ATENCIÓN: con este error de conexión existe un riesgo de bloqueo del producto (FIG. 1).
Pare restablecer, oprimir el pulsador 5 veces en 3 segundos según ilustrado en la FIG. 2, después de
eliminar el defecto.
I
GB
E
FIG. 1
1
FIG. 2
2
NO
2.509.296.01
IS07392/01
x 5
3”
ONLY FOR DALI PRODUCT
ATTENZIONE: con questo errore di collegamento il prodotto rischia di bloccarsi (FIG. 1).
Per ripristinare, premere il pulsante 5 volte in 3 secondi come in FIG. 2, dopo che il difetto è stato
rimosso.
WARNING:with this connection error the product risks to get blocked (FIG. 1).
To restore, press the button 5 times in 3 seconds as shown in FIG. 2 after removing the defect.
ATENCIÓN: con este error de conexión existe un riesgo de bloqueo del producto (FIG. 1).
Pare restablecer, oprimir el pulsador 5 veces en 3 segundos según ilustrado en la FIG. 2, después de
eliminar el defecto.
I
GB
E
FIG. 1
1
FIG. 2
2

2.510.265.00
IS17049/00
IT
EN
FR
DE
NL
ES
DA
NO
SV
RU
ZH
Questo prodotto contiene una sorgente luminosa di classe di e󰀩cienza energetica " E ".
This product contains an energy-e󰀩ciency class light source " E ".
Ce produit est équipé d’une source lumineuse classée en termes d’e󰀩cacité énergétique " E ".
Dieses Produkt enthält eine Lichtquelle der Energiee󰀩zienzklasse " E ".
Este producto contiene una lámpara de clase de eciencia energética " E ".
Dit product bevat een lichtbron met energie-e󰀩ciëntieklasse " E ".
Dette produkt indeholder en lyskilde med energie󰀨ektivitetsklasse " E ".
Dette produktet inneholder en lyskilde med energie󰀨ektivitetsklasse " E ".
Denna produkt innehåller en ljuskälla med energimärkning " E ".
Это изделие содержит источник света класса энергоэффективности " E ".
本产品包含一个能效级别的灯泡。" E ".
يحتوي هذا المنتج على مصدر ضوء من فئة كفاءة الطاقة.
AR ." E "
2.510.265.00
IS17049/00
IT
EN
FR
DE
NL
ES
DA
NO
SV
RU
ZH
Questo prodotto contiene una sorgente luminosa di classe di e󰀩cienza energetica " E ".
This product contains an energy-e󰀩ciency class light source " E ".
Ce produit est équipé d’une source lumineuse classée en termes d’e󰀩cacité énergétique " E ".
Dieses Produkt enthält eine Lichtquelle der Energiee󰀩zienzklasse " E ".
Este producto contiene una lámpara de clase de eciencia energética " E ".
Dit product bevat een lichtbron met energie-e󰀩ciëntieklasse " E ".
Dette produkt indeholder en lyskilde med energie󰀨ektivitetsklasse " E ".
Dette produktet inneholder en lyskilde med energie󰀨ektivitetsklasse " E ".
Denna produkt innehåller en ljuskälla med energimärkning " E ".
Это изделие содержит источник света класса энергоэффективности " E ".
本产品包含一个能效级别的灯泡。" E ".
يحتوي هذا المنتج على مصدر ضوء من فئة كفاءة الطاقة.
AR ." E "
2.510.265.00
IS17049/00
IT
EN
FR
DE
NL
ES
DA
NO
SV
RU
ZH
Questo prodotto contiene una sorgente luminosa di classe di e󰀩cienza energetica " E ".
This product contains an energy-e󰀩ciency class light source " E ".
Ce produit est équipé d’une source lumineuse classée en termes d’e󰀩cacité énergétique " E ".
Dieses Produkt enthält eine Lichtquelle der Energiee󰀩zienzklasse " E ".
Este producto contiene una lámpara de clase de eciencia energética " E ".
Dit product bevat een lichtbron met energie-e󰀩ciëntieklasse " E ".
Dette produkt indeholder en lyskilde med energie󰀨ektivitetsklasse " E ".
Dette produktet inneholder en lyskilde med energie󰀨ektivitetsklasse " E ".
Denna produkt innehåller en ljuskälla med energimärkning " E ".
Это изделие содержит источник света класса энергоэффективности " E ".
本产品包含一个能效级别的灯泡。" E ".
يحتوي هذا المنتج على مصدر ضوء من فئة كفاءة الطاقة.
AR ." E "
2.510.265.00
IS17049/00
IT
EN
FR
DE
NL
ES
DA
NO
SV
RU
ZH
Questo prodotto contiene una sorgente luminosa di classe di e󰀩cienza energetica " E ".
This product contains an energy-e󰀩ciency class light source " E ".
Ce produit est équipé d’une source lumineuse classée en termes d’e󰀩cacité énergétique " E ".
Dieses Produkt enthält eine Lichtquelle der Energiee󰀩zienzklasse " E ".
Este producto contiene una lámpara de clase de eciencia energética " E ".
Dit product bevat een lichtbron met energie-e󰀩ciëntieklasse " E ".
Dette produkt indeholder en lyskilde med energie󰀨ektivitetsklasse " E ".
Dette produktet inneholder en lyskilde med energie󰀨ektivitetsklasse " E ".
Denna produkt innehåller en ljuskälla med energimärkning " E ".
Это изделие содержит источник света класса энергоэффективности " E ".
本产品包含一个能效级别的灯泡。" E ".
يحتوي هذا المنتج على مصدر ضوء من فئة كفاءة الطاقة.
AR ." E "
2.510.265.00
IS17049/00
IT
EN
FR
DE
NL
ES
DA
NO
SV
RU
ZH
Questo prodotto contiene una sorgente luminosa di classe di e󰀩cienza energetica " E ".
This product contains an energy-e󰀩ciency class light source " E ".
Ce produit est équipé d’une source lumineuse classée en termes d’e󰀩cacité énergétique " E ".
Dieses Produkt enthält eine Lichtquelle der Energiee󰀩zienzklasse " E ".
Este producto contiene una lámpara de clase de eciencia energética " E ".
Dit product bevat een lichtbron met energie-e󰀩ciëntieklasse " E ".
Dette produkt indeholder en lyskilde med energie󰀨ektivitetsklasse " E ".
Dette produktet inneholder en lyskilde med energie󰀨ektivitetsklasse " E ".
Denna produkt innehåller en ljuskälla med energimärkning " E ".
Это изделие содержит источник света класса энергоэффективности " E ".
本产品包含一个能效级别的灯泡。" E ".
يحتوي هذا المنتج على مصدر ضوء من فئة كفاءة الطاقة.
AR ." E "
2.510.265.00
IS17049/00
IT
EN
FR
DE
NL
ES
DA
NO
SV
RU
ZH
Questo prodotto contiene una sorgente luminosa di classe di e󰀩cienza energetica " E ".
This product contains an energy-e󰀩ciency class light source " E ".
Ce produit est équipé d’une source lumineuse classée en termes d’e󰀩cacité énergétique " E ".
Dieses Produkt enthält eine Lichtquelle der Energiee󰀩zienzklasse " E ".
Este producto contiene una lámpara de clase de eciencia energética " E ".
Dit product bevat een lichtbron met energie-e󰀩ciëntieklasse " E ".
Dette produkt indeholder en lyskilde med energie󰀨ektivitetsklasse " E ".
Dette produktet inneholder en lyskilde med energie󰀨ektivitetsklasse " E ".
Denna produkt innehåller en ljuskälla med energimärkning " E ".
Это изделие содержит источник света класса энергоэффективности " E ".
本产品包含一个能效级别的灯泡。" E ".
يحتوي هذا المنتج على مصدر ضوء من فئة كفاءة الطاقة.
AR ." E "
2.510.265.00
IS17049/00
IT
EN
FR
DE
NL
ES
DA
NO
SV
RU
ZH
Questo prodotto contiene una sorgente luminosa di classe di e󰀩cienza energetica " E ".
This product contains an energy-e󰀩ciency class light source " E ".
Ce produit est équipé d’une source lumineuse classée en termes d’e󰀩cacité énergétique " E ".
Dieses Produkt enthält eine Lichtquelle der Energiee󰀩zienzklasse " E ".
Este producto contiene una lámpara de clase de eciencia energética " E ".
Dit product bevat een lichtbron met energie-e󰀩ciëntieklasse " E ".
Dette produkt indeholder en lyskilde med energie󰀨ektivitetsklasse " E ".
Dette produktet inneholder en lyskilde med energie󰀨ektivitetsklasse " E ".
Denna produkt innehåller en ljuskälla med energimärkning " E ".
Это изделие содержит источник света класса энергоэффективности " E ".
本产品包含一个能效级别的灯泡。" E ".
يحتوي هذا المنتج على مصدر ضوء من فئة كفاءة الطاقة.
AR ." E "
2.510.265.00
IS17049/00
IT
EN
FR
DE
NL
ES
DA
NO
SV
RU
ZH
Questo prodotto contiene una sorgente luminosa di classe di e󰀩cienza energetica " E ".
This product contains an energy-e󰀩ciency class light source " E ".
Ce produit est équipé d’une source lumineuse classée en termes d’e󰀩cacité énergétique " E ".
Dieses Produkt enthält eine Lichtquelle der Energiee󰀩zienzklasse " E ".
Este producto contiene una lámpara de clase de eciencia energética " E ".
Dit product bevat een lichtbron met energie-e󰀩ciëntieklasse " E ".
Dette produkt indeholder en lyskilde med energie󰀨ektivitetsklasse " E ".
Dette produktet inneholder en lyskilde med energie󰀨ektivitetsklasse " E ".
Denna produkt innehåller en ljuskälla med energimärkning " E ".
Это изделие содержит источник света класса энергоэффективности " E ".
本产品包含一个能效级别的灯泡。" E ".
يحتوي هذا المنتج على مصدر ضوء من فئة كفاءة الطاقة.
AR ." E "

1
IS07237/00
Istruzioni per le operazioni di servizio per l’apparecchio di illuminazione
Instructions on luminare service operations
Instructions pour les opérations de service du luminaire
Wartungsanleitung für die Leuchte
Instructies voor de onderhoudsoperaties op de verlichtingsarmatuur
Instrucciones para las operaciones de servicio del aparato de alumbrado
Anvisninger i serviceindgreb på belysningsarmatur
Anvisninger for betjening av lysapparatet
Instruktioner för användning av belysningsanordningen
Инструкции по эксплуатации осветительного прибора
照明装置检修操作说明
Sostituire la lampada parzialmente esausta
Replace the partly exhausted lamp
Remplacer la lampe partiellement épuisée
Die teilweise erschöpfte Lampe austauschen
Vervang de gedeeltelijk lege lamp
Sustituir la lámpara parcialmente agotada
Udskift den delvist udtjente pære
Skifte ut den delvis utbrente lyspæren
Byt ut den delvis förbrukade lampan
Замена частично отработанной лампочки
更换部分老化的灯泡
Aprire l’apparecchio
Open the fixture
Ouvrir le luminaire
Das Gerät öffnen
Open het apparaat
Abrir el aparato
Åbn armaturet
Åpne apparatet
Öppna anordningen
Раскрыть прибор
打开装置
Rimuovere la lampada esausta
Remove the exhausted lamp
Retirer la lampe épuisée
Die alte Lampe entnehmen
Verwijder de lege lamp
Quitar la lámpara agotada
Tag den udtjente pære ud
Fjerne den utbrente lyspæren
Ta bort den förbrukade lampan
Вынуть старую лампочку
取出老化的灯泡
Portarla in un centro di riciclaggio
Carry it to a recycling centre
La porter dans une déchetterie pour son
recyclage
Ordnungsgemäß entsorgen
Breng de lamp naar een recyclingcentrum
Llevarla a un centro de reciclaje
Aflever den på en genbrugsstation
Levere den til en miljøstasjon
Lämna in den till en återvinningsanläggning
Сдать ее в пункт приема утильсырья
将其送往回收中心
Inserire la nuova lampada
Introduce the new lamp
Installer la lampe neuve
Die neue Lampe einsetzen
Doe de nieuwe lamp op zijn plek
Montar la nueva lámpara
Sæt den nye pære i
Sette i den nye pæren
Sätt i den nya lampan
Вставить новую лампочку
装入新灯泡
Inserire la nuova lampada nel portalampada
Fit the new lamp into the socket
Installer la nouvelle lampe dans le support
de lampe
Die neue Lampe in den Sockel einsetzen
Doe de nieuwe lamp in de lamphouder
Montar la nueva lámpara en el portalámpara
Sæt den nye pære i fatningen
Sette den nye pæren inn i lampeholderen
Sätt i den nya lampan i lamphållaren
Вставить новую лампочку в патрон
将新灯泡插入灯泡架中
Riposizionare ottica
Re-place the optic
Remettre l’optique à sa place
Die Optik wieder einsetzen
Doe de optiek weer op zijn plaats
Volver a montar la óptica
Sæt den optiske enhed på plads
Innstille linsen
Flytta om optiken
Отрегулировать линзы
重新定位光头
Effettuare prova di funzionamento
Perform operative test
Procéder à un essai de fonctionnement
Eine Funktionsprüfung durchführen
Controleer de correcte werking
Hacer una prueba de funcionamiento
Afprøv funktionen
Prøve om den fungerer
Utför funktionstest
Выполнить проверку исправности работы
执行功能测试
Interrompere l’alimentazione dell’apparecchio
Cut the power supply to the luminaire
Couper l’alimentation du luminaire
Stromversorgung der Leuchte unterbrechen
Onderbreek de voeding van het apparaat
Interrumpir la alimentación del aparato
Afbryd armaturets strømforsyning
Avbryte strømtilførselen til apparatet
Koppla från anordningens strömförsörjning
Отключить электропитание прибора
中断装置供电
Spegnimento
Switch it off
Extinction
Ausschaltung
Uitschakeling
Apagado
Slukning
Slukking
Släckning
Выключение
关灯
I
GB
F
D
NL
E
DK
N
S
RUS
CN

2
Spegnimento
Switch it off
Extinction
Ausschaltung
Uitschakeling
Apagado
Slukning
Slukking
Släckning
Выключение
关灯
Interrompere l’alimentazione dell’apparecchio
Cut the power supply to the luminaire
Couper l’alimentation du luminaire
Stromversorgung der Leuchte unterbrechen
Onderbreek de voeding van het apparaat
Interrumpir la alimentación del aparato
Afbryd armaturets strømforsyning
Avbryte strømtilførselen til apparatet
Koppla från anordningens strömförsörjning
Отключить электропитание прибора
中断装置供电

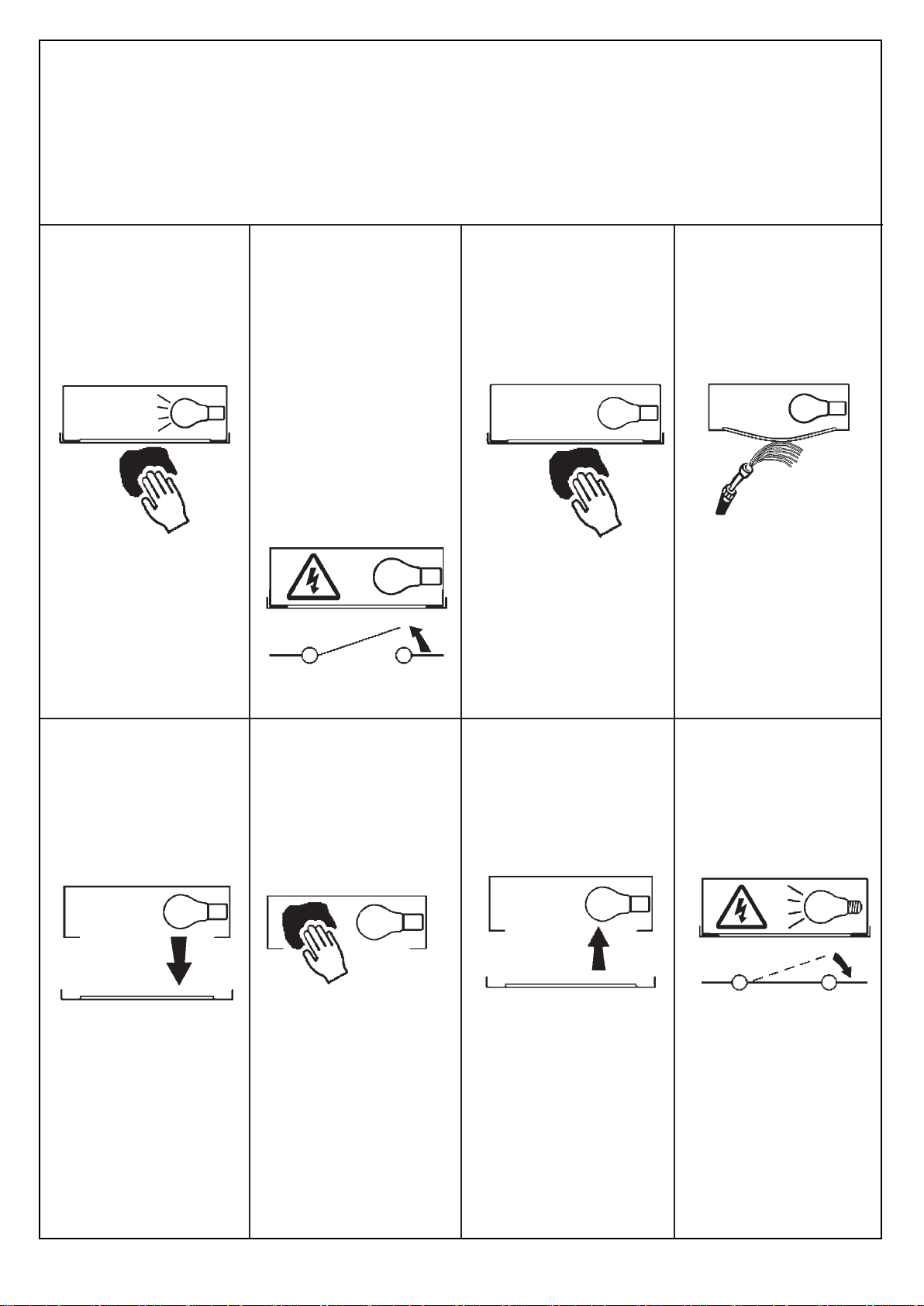

Istruzioni per la pulizia dell’apparecchio di illuminazione
Instructions on luminare cleaning operations
Instructions pour le nettoyage du luminaire
Anweisungen zur Reinigung der Leuchte
Instructies voor de reiniging van de verlichtingsarmatuur
Instrucciones para limpiar el aparato de alumbrado
Anvisninger i rengøring af belysningsarmaturet
Anvisninger for rengjøring av lysapparatet
Instruktioner för rengöring av belysningsanordningen
Инструкции по чистке осветительного прибора
照明装置清洁说明
Pulire l’apparecchio
Clean the fixture
Nettoyer le luminaire
Das Gerät reinigen
Reinig het apparaat
Limpiar el aparato
Rengør armaturet
Rengjøre apparatet
Rengör anordningen
Чистка прибора
清洁装置
Spolverare l’ottica esterna
Remove dust from the external optic
Dépoussiérer l’optique extérieure
Die externe Optik abstauben
Stof de externe optiek af
Quitar el polvo de la óptica exterior
Tør støvet af den udvendige optiske enhed
Fjerne støv fra den eksterne lysenheten
Damma av den yttre optiken
Вытереть пыль с внешней стороны линз
为外侧光头掸尘
Lavare l’ottica esterna
Wash the external optic
Laver l’optique extérieure
Die externe Optik waschen
Was de externe optiek
Lavar la óptica exterior
Vask den udvendige optiske enhed
Vaske den eksterne lysenheten
Rengör den yttre optiken
Вымыть линзы с внешней стороны
清洁外光头
Rimuovere l’ottica
Remove the optic
Retirer l’optique
Die Optik abnehmen
Verwijder de optiek
Quitar la óptica
Tag den optiske enhed af
Fjerne lysenheten
Ta bort optiken
Снять линзы
取下光头
Pulire la parte interna dell’apparecchio di
illuminazione
Clean the inside of the fixture
Nettoyer l’intérieur du luminaire
Die Innenseite der Leuchte reinigen
Reinig de binnenzijde van de verlichtingsar-
matuur
Limpiar el interior del aparato de alumbrado
Rengør belysningsarmaturets indvendige dele
Rengjøre lysapparatet innvendig
Rengör belysningsanordningen invändigt
Протереть осветительный прибор изнутри
清洁照明装置内部
Riposizionare ottica
Re-place the optic
Remettre l’optique à sa place
Die Optik wieder einsetzen
Doe de optiek weer op zijn plaats
Volver a montar la óptica
Sæt den optiske enhed på plads
Innstille linsen
Flytta om optiken
Отрегулировать линзы
重新定位光头
Effettuare prova di funzionamento
Perform operative test
Procéder à un essai de fonctionnement
Eine Funktionsprüfung durchführen
Controleer de correcte werking
Hacer una prueba de funcionamiento
Afprøv funktionen
Prøve om den fungerer
Utför funktionstest
Выполнить проверку исправности работы
执行功能测试
I
GB
F
D
NL
E
DK
N
S
RUS
CN

3
Spegnimento
Switch it off
Extinction
Ausschaltung
Uitschakeling
Apagado
Slukning
Slukking
Släckning
Выключение
关灯
Interrompere l’alimentazione dell’apparecchio
Cut the power supply to the luminaire
Couper l’alimentation du luminaire
Stromversorgung der Leuchte unterbrechen
Onderbreek de voeding van het apparaat
Interrumpir la alimentación del aparato
Afbryd armaturets strømforsyning
Avbryte strømtilførselen til apparatet
Koppla från anordningens strömförsörjning
Отключить электропитание прибора
中断装置供电
Inviare i materiali ad un centro di raccolta
RAEE
Send the materials to a WEEE collection
centre
Envoyer les matériaux dans une déchetterie
DEEE
Die Materialien in einem WEEE-Zentrum
entsorgen
Zend de materialen naar een recyclingscen-
trum voor de AEEA
Enviar los materiales a un centro de recogida
RAEE
Aflever materialerne på et indsamlingscenter
for elektronisk udstyr
Sende materialene til en miljøstasjon for
resirkulering av EE-avfall
Skicka materialet till en RAEE uppsam-
lingscentral
Сдать материалы в пункт приема утильсырья
将材料送往电气和电子垃圾回收中心
Rimuovere l’apparecchio per la dismissione
Remove the fixture for decommissioning
Enlever le luminaire pour sa mise au rebut
Das Gerät ordnungsgemäß entsorgen
Verwijder het apparaat voor het recyclen
Quitar el aparato para el desecho
Tag armaturet ud til bortskaffelse
Fjerne apparatet som skal kastes
Ta bort anordningen för bortskaffningen
Снять прибор для утилизации
取出需要丢弃的装置
Istruzioni per il fine vita e lo smaltimento dei componenti
Instructions on end-of-life and component disposal
Instructions pour la gestion des composants en fin de vie et leur mise au rebut
Anweisungen zur Entsorgung der Leuchtenkomponenten
Instructies voor het verwijderen van de armatuur en het recyclen van de onderdelen
Instrucciones para el final de vida y la eliminación los componentes
Anvisninger i udtjent armatur og bortskaffelse af komponenter
Anvisninger for endt levetid og avfallsbehandling av delene
Instruktioner vid bortskaffning och kassering av komponenter
Инструкции по утилизации прибора и его комплектующих по окончании его срока службы
寿命期结束与零件废弃处置说明
Rimuovere la batteria per la dismissione
Remove the battery for decommissioning
Retirer la batterie pour sa mise au rebut
Die Batterie ordnungsgemäß entsorgen
Verwijder de batterij voor het recyclen
Quitar la batería para el desecho
Tag batteriet ud til bortskaffelse
Fjerne batteriet som skal kastes
Ta bort batteriet för bortskaffningen
Вынуть батарейку для утилизации прибора
取出需要丢弃的电池
Rimuovere la/le lampada/e per la dismissione
Remove the lamp(s) for decommissioning
Retirer la(les) lampe(s) pour sa(leur) mise au
rebut
Die Lampe/n ordnungsgemäß entsorgen
Verwijder de lamp(en) voor het recyclen
Quitar la(s) lámpara(s) para el desecho
Tag pæren/pærerne ud til bortskaffelse
Fjerne lampen/-e som skal kastes
Ta bort lampan/-orna för bortskaffningen
Вынуть ламочку/и для утилизации прибора
取出需要丢弃的灯泡
I
GB
F
D
NL
E
DK
N
S
RUS
CN
