Thank you for purchasing iRig HD, the high-quality digital guitar interface for iPhone, iPod touch, iPad and Mac.
Your package contains
• iRig HD
• Lightning cable
• USB cable
• Quick Start Guide
• Registration Card
The sequel to the hugely popular AmpliTube iRig
interface, iRig HD is an ultra-compact digital guitar
interface for iPhone, iPod touch, iPad and Mac.
Compatible with guitars, basses, and other instrument-level sources, iRig HD offers a high-quality A/D converter
for a crystal clear signal that’s free from noise and crosstalk.
iRig HD is powered by your mobile device or computer, no batteries required. A preamp gain control allows
you to dial in the perfect signal for your instrument, and a multicolor status LED offers a clear indication of the
interface’s status.
iRig HD is designed primarily for guitars and basses, but its preamp can also handle a wide range of instrument
signals including acoustic instruments equipped with piezo pickups or contact transducers, synthesizers and
more.
Register your iRig HD
By registering, you can access technical support, activate your warranty and receive free JamPoints™ which will
be added to your account. JamPoints™ allow you to obtain discounts on future IK purchases! Registering also
keeps you up-to-date with product news and update information.
Register at: www.ikmultimedia.com/registration

English
5
Installation and setup
iOS Devices
1. Connect the included Lightning cable to iRig HD first.
2. Connect the Lightning cable to the connector on your iOS device. The status LED on iRig HD will turn dark
blue.
2
1
3. Connect your guitar, bass or other mono instrument to the 1/4” input jack on iRig HD.

English
6

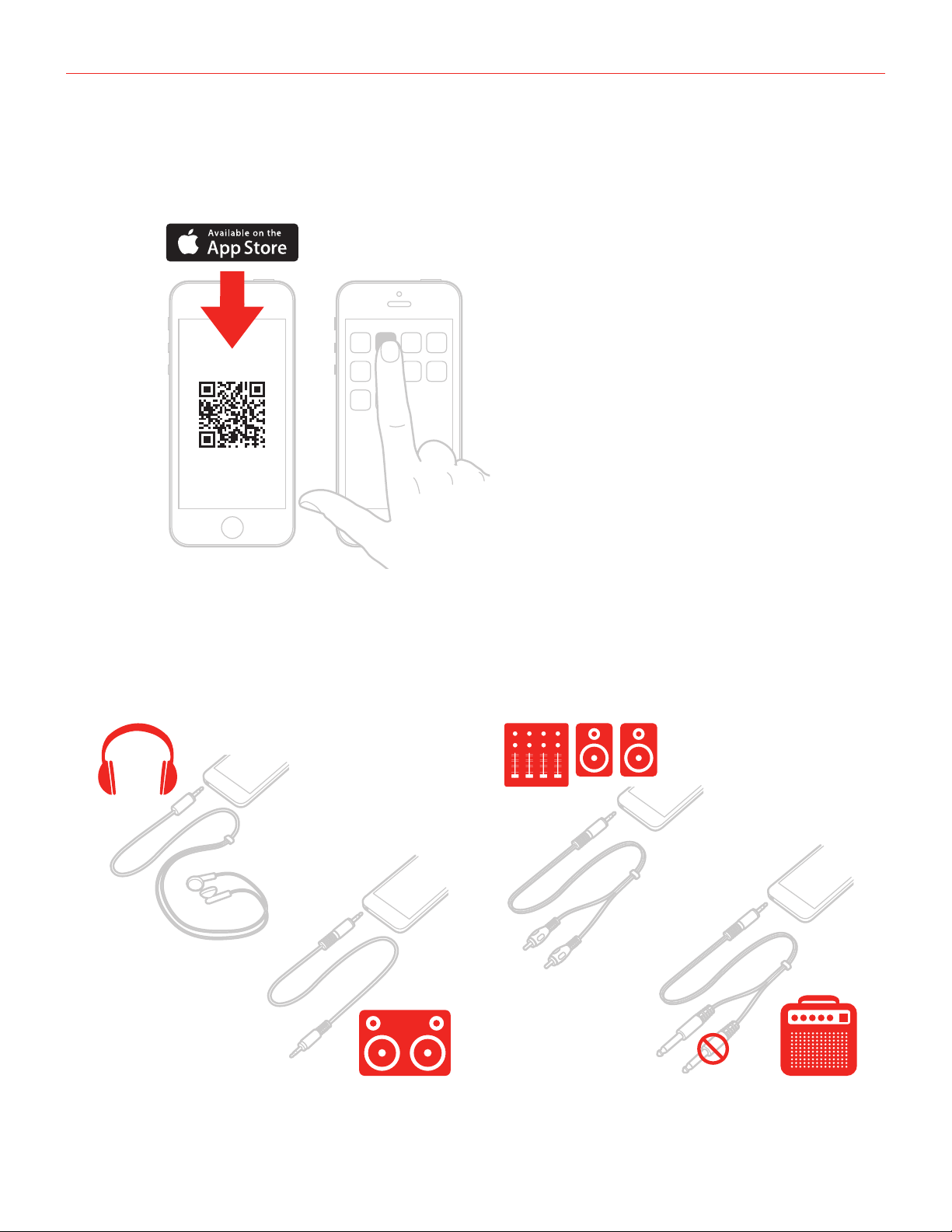

4. If you have not done so already, download the AmpliTube app from the App Store and launch it. The status
LED on iRig HD will turn bright blue.
AmpliTube
ikdownloads.com/irighd
5. Connect your headphones, guitar amplifier, mixer or powered speakers to the iOS device headphone jack.
1/8" L
R
RCA
1/4"

English
7
Mac

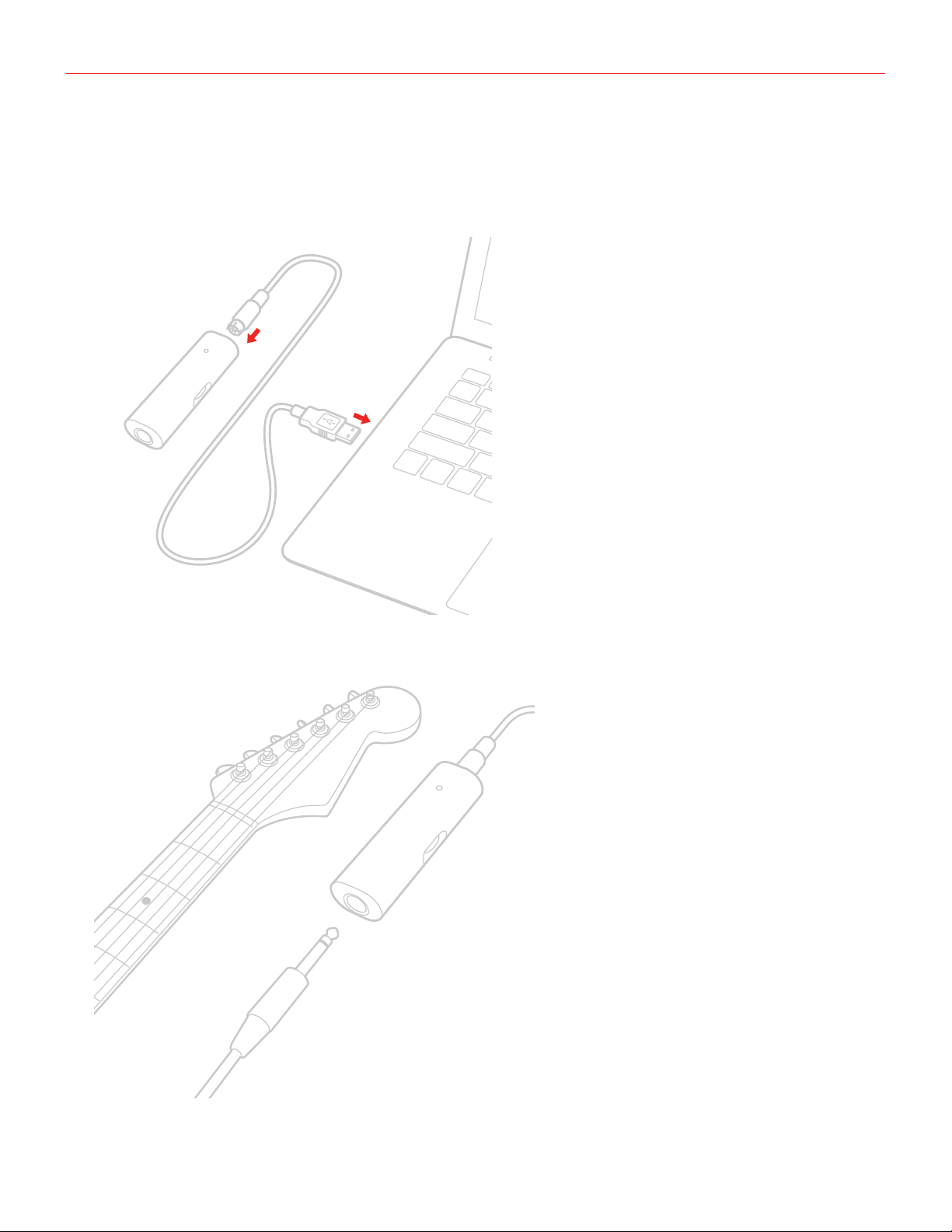

1. Connect the included USB cable to iRig HD.
2. Connect the USB cable to a free USB port on your Mac. The status LED on iRig HD will turn dark blue.
2
1
3. Connect your guitar/bass or any other mono instrument to the 1/4” input jack on iRig HD.

English
8
4. Launch AmpliTube or any other Core Audio-compatible application and select iRig HD as the input device
from the audio preferences. The status LED on iRig HD will turn bright blue.
ikdownload.com/irighd
5. Connect your headphones, guitar amplifier, mixer or powered speakers to the headphone jack on your Mac.
iRig HD status LEDs

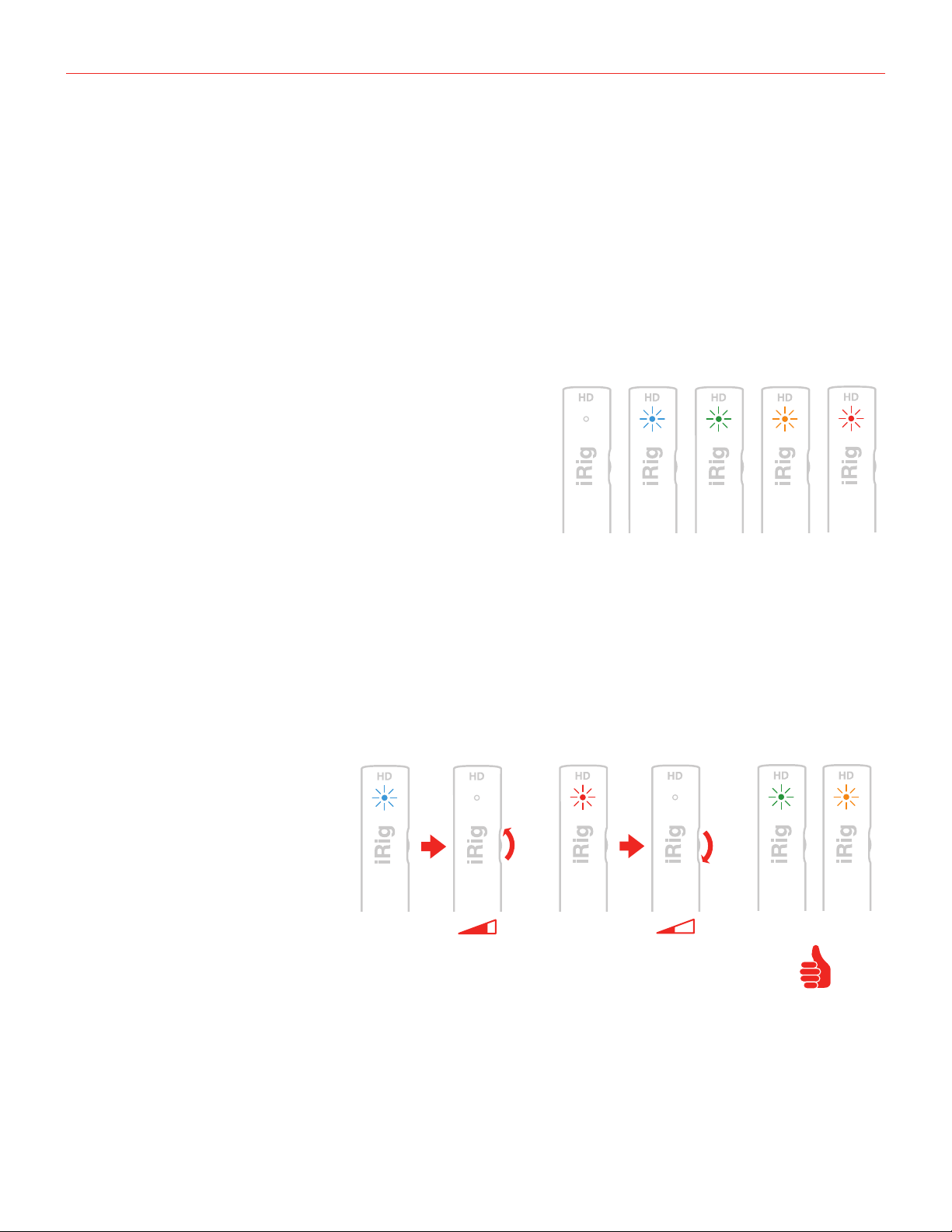

The LED on iRig HD gives you important information about the iRig HD’s operative status. Each status is
indicated by a different color:
• LED is off: iRig HD is not connected to any power source.
• LED is dark blue: iRig HD is connected and in standby
mode.
• LED is bright blue: iRig HD is connected and active.
• LED is green: iRig HD is active and the input signal is low.
• LED is orange: iRig HD is active and the input signal is OK.
• LED is red: iRig HD is active and the input signal is too high.
Setting input gain on iRig HD
When playing your instrument check the iRig HD status LED.
• If the LED is alternating between
BLUE and GREEN or is always
GREEN, you should increase the
iRig HD input gain by rotating the
GAIN control toward the output
connector.
• If the LED is sometimes flashing
RED you should decrease the
iRig HD input gain by rotating the
GAIN control toward the input
connector.
• When your gain setting is optimal, the LED should alternate between GREEN and ORANGE while you
play.
GREEN / ORANGE
BLUE RED

English
9
Troubleshooting
I have connected iRig HD to my iOS device, but it is not recognized and none of my audio apps work
with it.
Remember to always connect the included Lightning cable to the iRig HD before connecting it to the iOS
device.
Sound is distorted.
Check that the input gain on iRig HD has been set properly. If the red LED is lighting when you play your
instrument, decrease the input gain as described in this guide.
The iRig HD status LED is always dark blue and I don’t get any sound.
In order for iRig HD to turn on, a Core Audio-compatible audio app must first be launched on your iOS device or
Mac.
• iOS: be sure you are using an app that works with audio input from the Lightning dock connector.
• Mac: be sure you have set “iRig HD” as the audio input device on the audio app you are using.
Warranty
Please visit:
www.ikmultimedia.com/warranty
for the complete warranty policy.
Support and more info
www.ikmultimedia.com/support
www.irighd.com
Apple is not responsible for the operation of this device or its compliance with safety and regulatory standards.
WARNING: Permanent hearing loss may occur if earbuds or headphones are used at high
volume. You can adapt over time to a higher volume of sound, which may sound normal but can
be damaging to your hearing. Set your device volume to a safe level before that happens. If you
experience ringing in your ears, reduce the volume or discontinue use of earbuds or headphones
with your device.
