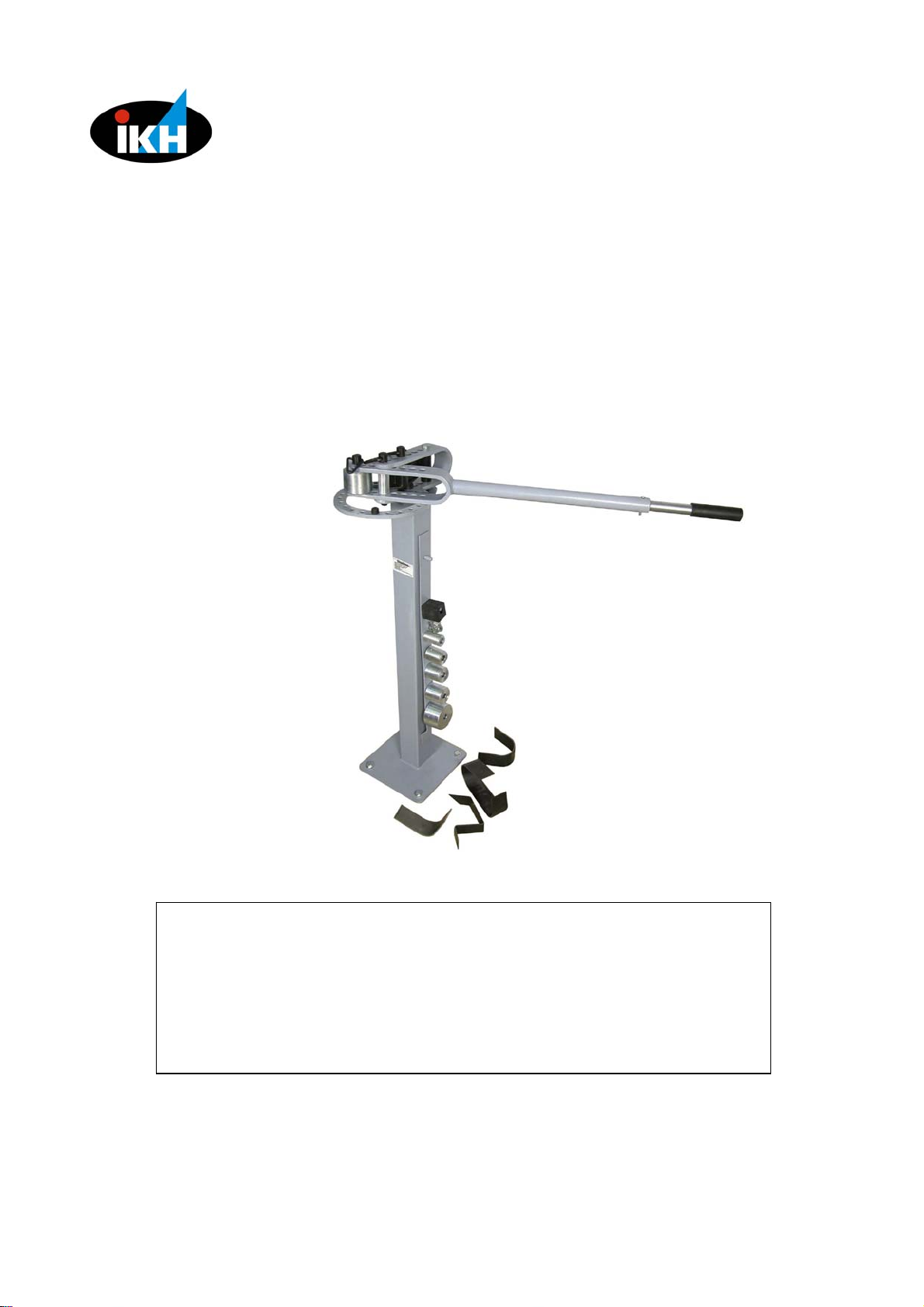

IKH XWS009 User manual

XWS009
RAUDANTAIVUTIN
BOCKNINGSVERKTYG
IRON BENDER
Käyttöohje • Bruksanvisning • Instruction manual
Alkuperäisten käyttöohjeiden käännös • Översättning av originalbruksanvisning • Original manual
Maahantuoja / Importör / Importer:
ISOJOEN KONEHALLI OY
Keskustie 26, 61850 Kauhajoki As, Finland
Tel. +358 - 20 1323 232, Fax +358 - 20 1323 388
www.ikh.fi
HUOMIO! Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata
kaikkia annettuja ohjeita. Säilytä ohjeet myöhempää tarvetta varten.
OBS! Läs noggrant igenom bruksanvisningen innan du använder maskinen
och följ alla angivna instruktioner. Spara instruktionerna för senare behov.
NOTE! Read the instruction manual carefully before using the machine and
follow all given instructions. Save the instructions for further reference.

3

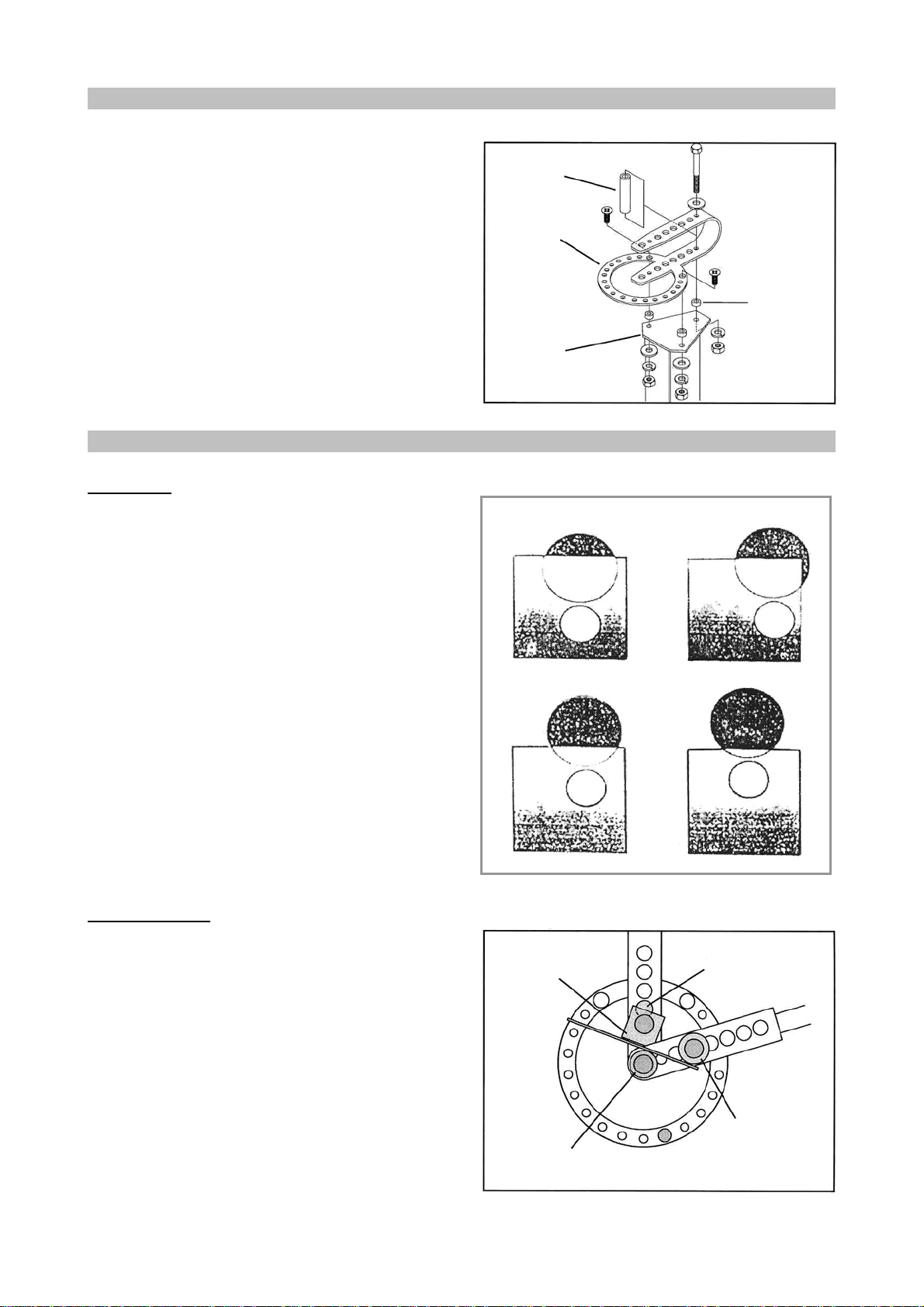

ASENNUS
1. Kiinnitä taivuttimen runkokappale jalus-
taan kuvassa 1 olevilla osilla.
2. Kiinnitä vipuvarsi ja kahva toisiinsa pultil-
la ja sokalla.
3. Kiinnitä koottu kahva runkokappaleeseen
pitkällä kiinnitystapilla.
4. Kiinnitä taivutin lattiaan tai muuhun va-
kaaseen alustaan pulteilla.
KÄYTTÖ
Yleisohjeet
-Pidätinvaste ja keskitaivutusvaste kiinnite-
tään aina pitkillä kiinnitystapeilla, ja taivu-
tusvaste lyhyellä kiinnitystapilla.
-Vasteen korokepalaa käytetään jotta pidä-
tinvaste saataisiin korotettua samalle tasol-
le keskitaivutusvasteen kanssa.
-Pidätinvaste on asetettava aina jollakin
kuvassa 2 esitetystä neljästä tavasta. Aseta
pidätinvaste aina mahdollisimman lähelle
keskitaivutusvastetta työkappaleen pak-
suudesta riippuen.
-Taivuttaessasi vedä kahvaa myötäpäivään.
Kaaren taivutus
1. Valitse taivutusvaste joka on lähinnä ha-
luamaasi kaarevuusastetta ja aseta se vipu-
varren haarukkaan. Sovita nämä runko-
kappaleeseen ja kiinnitä pitkän kiinnitysta-
pin avulla.
2. Aseta vasteen korokepala ja pidätinvaste
runkokappaleeseen kuvan 3 mukaisesti.
3. Valitse sen kokoinen taivutusvaste, joka
pitää työkappaleen paikoillaan eikä päästä
sitä luisumaan, ja kiinnitä se vipuvarteen
lyhyen kiinnitystapin avulla. Varmista että
taivutusvaste on mahdollisimman lähellä
työkappaletta.
Kuva 1
Kuva 3
Suuri
holkki
Runko-
kappale
Jalusta
Pieni
holkki
Keskitaivutusvaste
Vasteen korokepala
Pidätin-
vaste
Vipuvarsi
Takataivutus-
vaste
Kuva 2

4

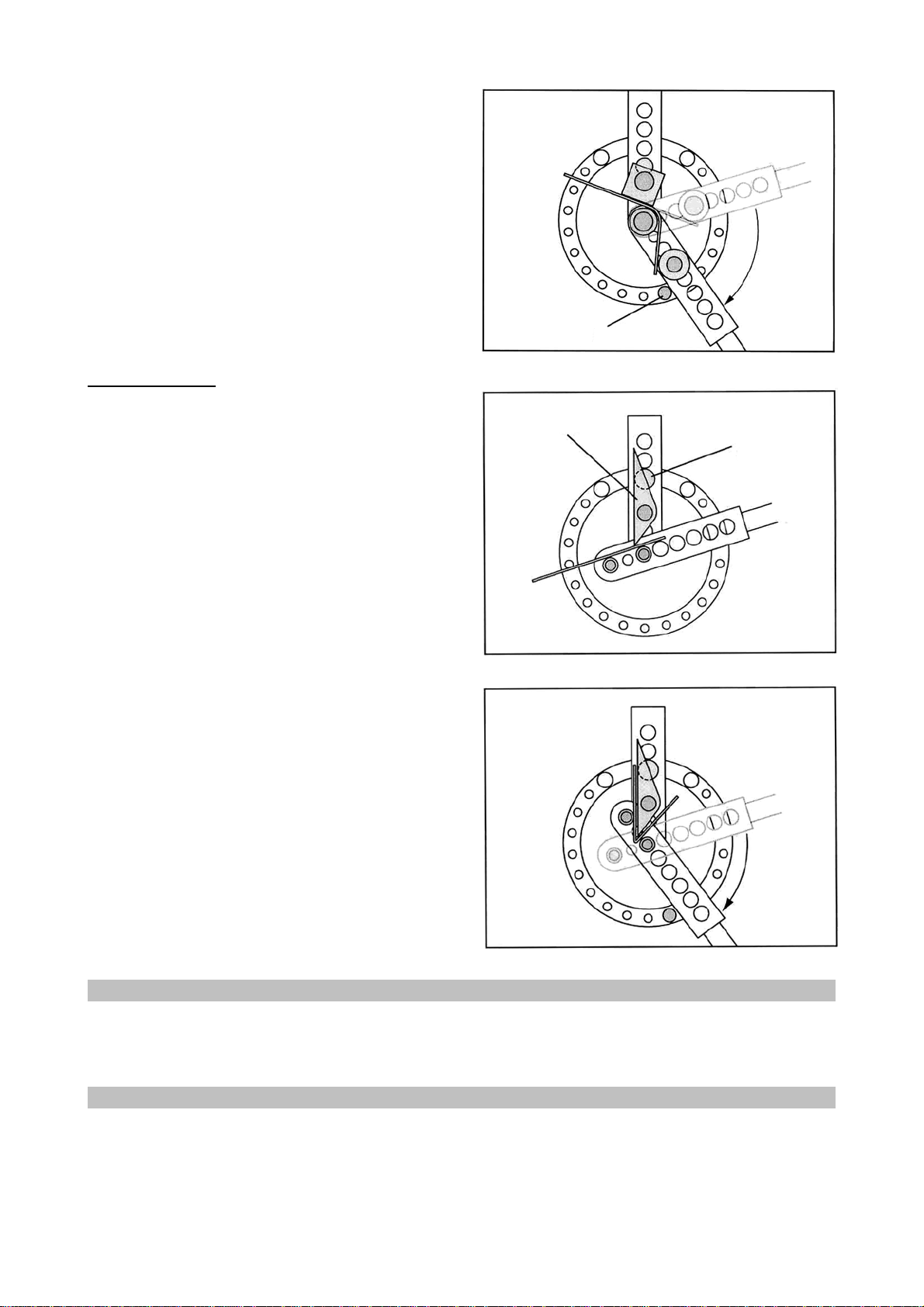

4. Rajoittaaksesi taivutusaluetta aseta kiinteä
pysäytin sopivaan runkokappaleen ulkoke-
hällä olevaan reikään kuvan 4 mukaisesti.
5. Seiso tukevasti tasapainossa ja taivuta
kappaletta vetämällä kahvaa itseäsi kohti
kuvan 4 mukaisesti.
Kulman taivutus
1. Aseta vasteen korokepala ja kulman taivu-
tukseen tarkoitettu kulmavaste runkokap-
paleeseen kuvan 5 mukaisesti.
2. Kulmavasteen asennosta sekä työkappa-
leen paksuudesta riippuen valitse kaksi tai-
vutusvastetta jotka tukevat työkappaleen
kunnollisesti kulmavastetta vasten ja asen-
na ne kuvan 5 mukaisesti. 1 ½” taivutus-
vasteet sopivat useimpiin taivutustöihin.
Huom: Jotta taivutustyö onnistuisi, on
keskitapin ja taivutusvasteen oltava asen-
nettuna vähintään kolmanteen kahvassa
olevaan reikään kuten kuvassa 5. Mikäli
keskitappi on asennettu ensimmäiseen tai
toiseen reikään, et saa riittävästi vipuvoi-
maa jotta pystyisit taivuttamaan kappaleen
kunnollisesti.
3. Rajoittaaksesi taivutusaluetta aseta kiinteä
pysäytin sopivaan runkokappaleen ulkoke-
hällä olevaan reikään kuvan 6 mukaisesti.
4. Seiso tukevasti tasapainossa ja taivuta
kappaletta vetämällä kahvaa itseäsi kohti
kuvan 6 mukaisesti.
HUOLTO
Säännöllinen voitelu pidentää laitteen käyttöikää. Tarkista laitteen osat vaurioiden varalta aina en-
nen käyttöä.
Kuva 6
Kuva 5
Kuva 4
Kiinteä pysäytin
Kulmavaste
Vasteen
korokepala

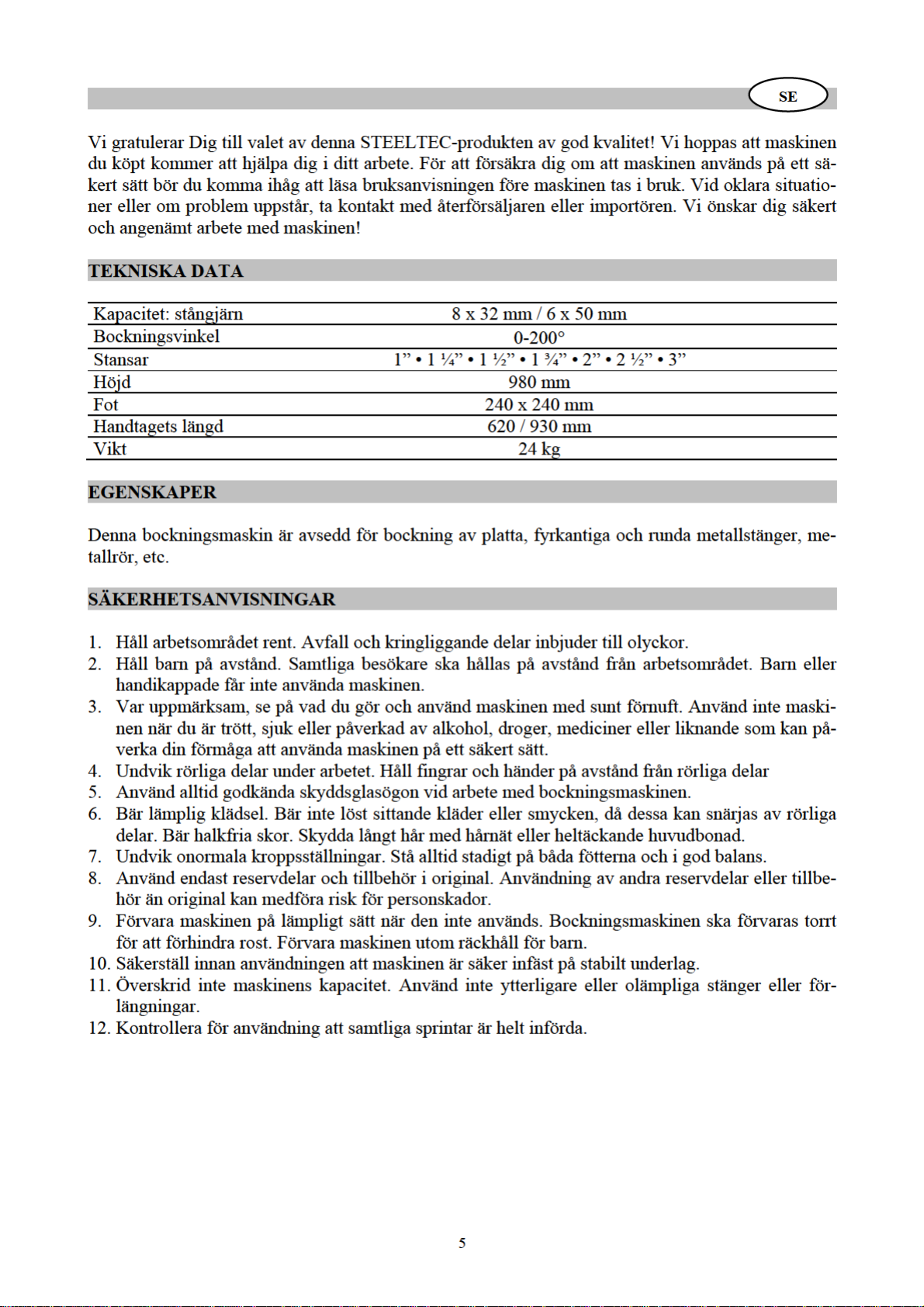

6
MONTERING
1. Montera bockningsstödet på foten med de i
Figur 1 visade komponenterna.
2. Montera handtagsarmen och handtaget
med clevissprinten och saxsprinten.
3. Montera handtagsenheten på bocknings-
stödet med en lång vagnsbult.
4. Fäst bockningsmaskinen på underlaget
eller annan stabil yta.
HANDHAVANDE
Allmänna anvisningar
-Stoppklossen och centrumsstansen är fästa
med de långa sprintarna, och stansen med
den korta sprinten.
-Stödblocket används för att höja stopp-
klossens nivå så att den är i nivå med cent-
rumstansen.
-Stoppklossen måste placeras i ett av fyra
lägen enligt figur 2. Placera alltid stopp-
klossen så den är så nära centrumstansen
som möjligt med hänsyn till arbetsstyckets
tjocklek.
-Dra alltid handtaget medurs vid bockning.
Radiebockning
1. Välj den stans vars dimension närmast
motsvarar bockningsradien och montera
den på centrumsprinten med en lång sprint.
2. Montera stödklossen och stoppklossen på
bockningsstödet som visas i Figur 3.
3. Välj den storlek på stansen som fäster ar-
betsstycket så att det inte glider, och mon-
tera det på handtagsarmen med den korta
sprinten. Säkerställ att stansen är så nära
arbetsstycket som möjligt.
4.
Figur 1
Lång
hylsa
Bocknings-
stöd
Fot
Kort
hylsa
Figur 2
Figur 3
Centrumstans
Klosstöd
Stoppkloss
Handtagsarm
Mothållsstans

7
För att begränsa bockningsområdet kan det
fast stoppen monteras i lämpligt hål bock-
ningsstödets yttre ring som visas i Figur 4.
5. Inta en stadig ställning, och bocka arbets-
stycket genom att dra handtaget mot dig
som visas i Figur 4.
Vinkelbockning
1. Montera stödklossen och vinkelstansen på
bockningsstödet som visas i Figur 5.
2. Beroende på vinkelstansens och arbets-
styckets tjocklek, välj två stansar som
spänner arbetsstycket hårt mot vinkelstan-
sen, och montera dem som visas i Figur 5.
1 ½” stansar passar för de flesta bock-
ningsarbeten.
Anmärkning: För att bockningsprocedu-
ren ska lyckas måste centrumsprinten och
stansen monteras åtminstone i det tredje
handtagshålet som visas i Figur 5. Om
centrumsprinten placeras i första eller
andra hålet kommer momentet inte att vara
tillräckligt stort för att du ska orka bocka
arbetsstycket.
3. För att begränsa bockningsområdet kan det
fast stoppen monteras i lämpligt hål bock-
ningsstödets yttre ring som visas i Figur 6.
4. Inta en stadig ställning, och bocka arbets-
stycket genom att dra handtaget mot dig
som visas i Figur 6.
UNDERHÅLL
Regelbunden smörjning förlänger maskinens livslängd. Kontrollera alltid maskinen med avseende
på skadade delar före varje användning.
Figur 6
Figur 5
Figur 4
Fast stopp
Vinkelstans
Klosstöd

9
ASSEMBLY
1. Mount the bending bracket to the base us-
ing the components shown in figure 1.
2. Connect the yoke arm and handle together
with the clevis pin and the spring cotter
pin.
3. Mount the handle assembly onto the bend-
ing bracket with a long hitch pin.
4. Bolt the bender to the floor or other stable
surface.
OPERATION
General instructions
-The stop block and center die are secured
using the long hitch pins, and the die using
the short hitch pin.
-The support block is used to raise the level
of the stop block so that it is even with the
center die.
-The stop block must be positioned in one
of the four ways illustrated in figure 2.
Always position the stop block so that it is
as close as possible to the center die de-
pending on the thickness of the workpiece.
-Always pull the handle clockwise when
bending.
Radius bending
1. Select the die that most closely matches
the radius you wish to bend and install it
on the center pin using a long hitch pin.
2. Mount the block support and stop block
onto the bending bracket as shown in fig-
ure 3.
3. Select the size of die that will secure the
workpiece without the workpiece slipping
and install it on the yoke arm with the
short hitch pin. Ensure the die is as close to
the workpiece as possible.
Fig. 2
Fig. 1
Large
spacer
Bending
bracket
Base
Small
spacer
Fig. 3
Center die
Block support
Stop block
Yoke arm
Bracing die

10
4. To limit the bending range, install the fixed
stop in the appropriate hole in the outer
ring of the bending bracket as shown in
figure 4.
5. With stable footing, bend the workpiece by
pulling the handle towards you as shown in
figure 4.
Angle bending
1. Mount the block support and angle die
onto the bending bracket as shown in fig-
ure 5.
2. Based on the position of the angle die and
workpiece thickness, select two dies that
will brace the workpiece properly against
the angle die and install them as shown in
figure 5. For most bending tasks, the 1 ½”
dies are appropriate.
Note: For any bending procedure to be
successful, the center pin and die must be
mounted at least through the third handle
hole as shown in figure 5. If the center pin
is placed in the first or second holes, you
will not be able to get enough leverage to
properly bend the workpiece.
3. To limit the bending range, install the fixed
stop in the appropriate hole in the outer
ring of the bending bracket as shown in
figure 6.
4. With stable footing, bend the workpiece by
pulling the handle towards you as shown in
figure 6.
MAINTENANCE
Regular lubrication prolongs the operating life of the machine. Always inspect the machine for
damaged parts before use.
Fig. 6
Fig. 5
Angle die
Block
support
Fig. 4
Fixed stop

11

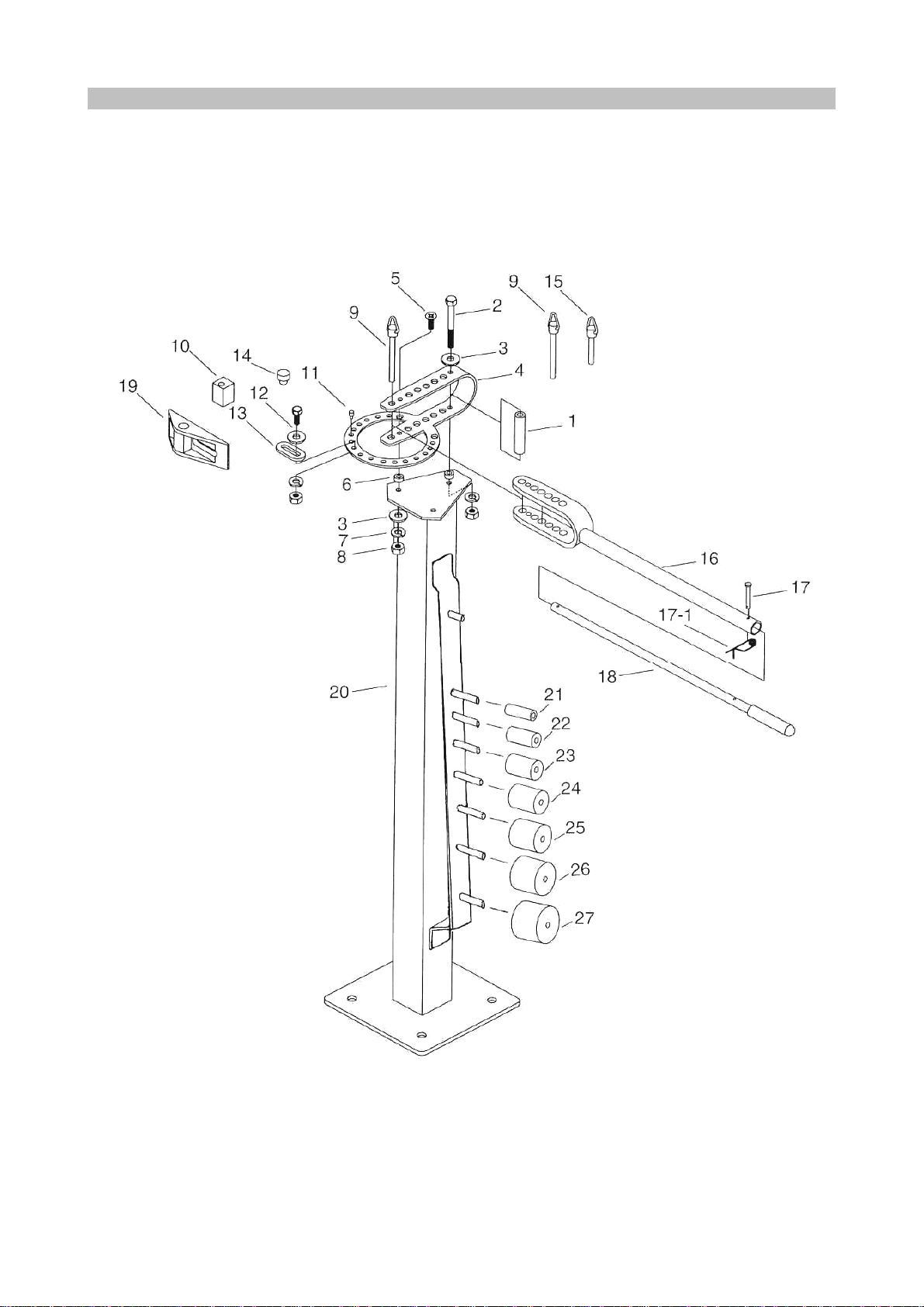

• RÄJÄYTYSKUVA • SPRÄNGSKISS • EXPLODED VIEW •

12
• OSAT • DELAR • PARTS •
No. Kuvaus Description
1 Suuri holkki Large spacer
2 Pultti Bolt
3 Aluslevy Washer
4 Taivuttimen runkokappale Bending bracket
5 Ruuvi Screw
6 Pieni holkki Small spacer
7 Lukkoaluslevy Lock washer
8 Mutteri Nut
9 Pitkä kiinnitystappi Large hitch pin
10 Pidätinvaste Stop block
11 Kiinteä pysäytin Fixed stop
12 Pultti Bolt
13 Säädettävä pysäytin Adjustable stop
14 Pidätinvasteen korokepala Stop block support pin
15 Lyhyt kiinnitystappi Small hitch pin
16 Vipuvarsi Yoke arm
17 Pultti Clevis pin
17-1 Sokka Spring cotter pin
18 Kahva Handle
19 Kulmavaste Angle die
20 Jalusta Base
21 Taivutusvaste 1” Die 1”
22 Taivutusvaste 1 ¼” Die 1 ¼”
23 Taivutusvaste 1 ½” Die 1 ½”
24 Taivutusvaste 1 ¾” Die 1 ¾”
25 Taivutusvaste 2” Die 2”
26 Taivutusvaste 2 ½” Die 2 ½”
27 Taivutusvaste 3” Die 3”
